ROBLIN OPEN 610 User manual

2108
Instructions Booklet
Mode d’emploi
Bedienungsanleitung
Gebruiksaanwijzing
Open 610
All manuals and user guides at all-guides.com
all-guides.com

2

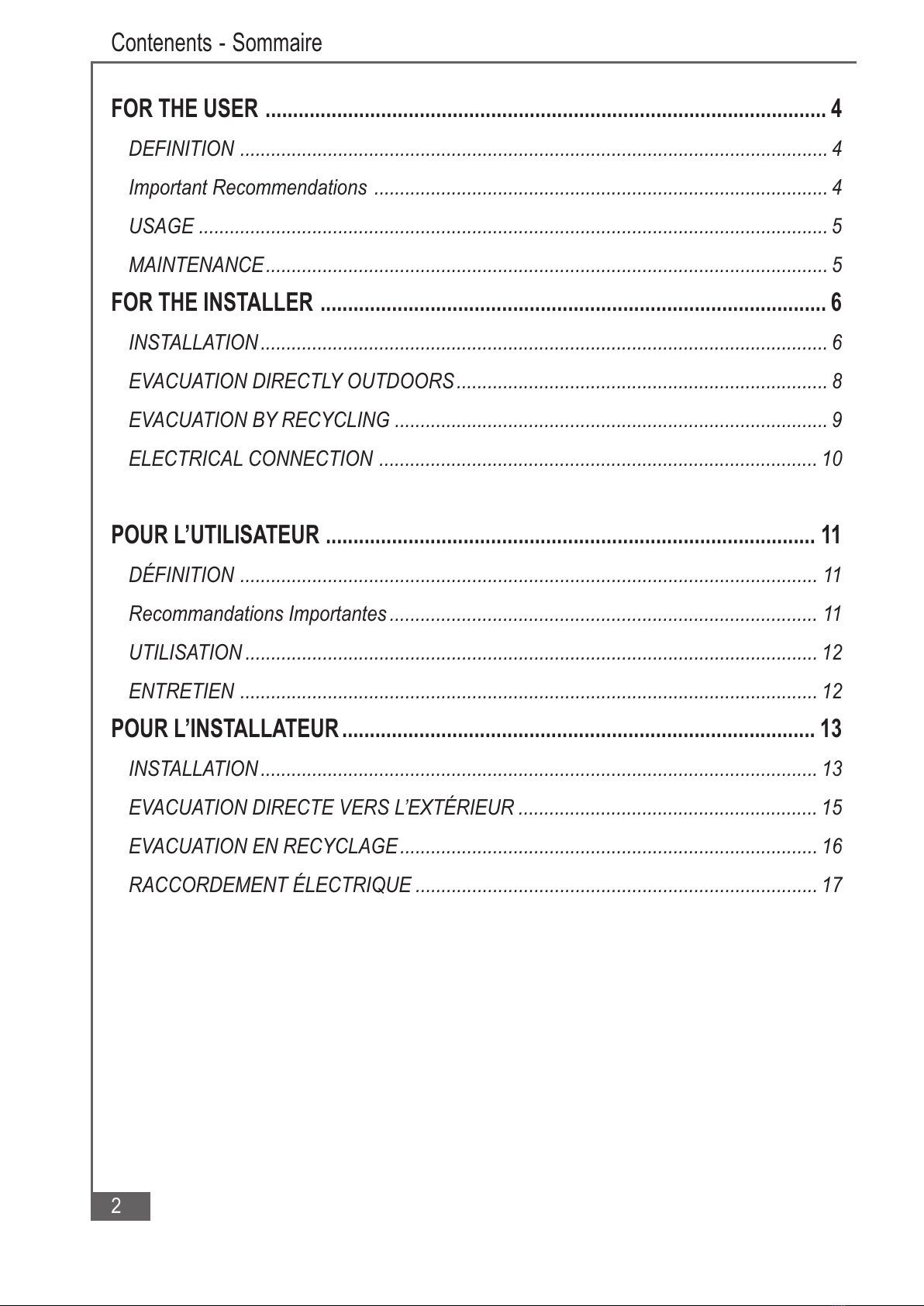

Contenents - Sommaire
OR THE USER ...................................................................................................... 4
DEFINITION .................................................................................................................. 4
Important Recommendations ........................................................................................ 4
USAGE .......................................................................................................................... 5
MAINTENANCE............................................................................................................. 5
OR THE INSTALLER ............................................................................................ 6
INSTALLATION ..............................................................................................................
EVACUATION DIRECTLY OUTDOORS........................................................................ 8
EVACUATION BY RECYCLING .................................................................................... 9
ELECTRICAL CONNECTION ..................................................................................... 10
POUR L’UTILISATEUR ......................................................................................... 11
DÉFINITION ................................................................................................................ 11
Recommandations Importantes ................................................................................... 11
UTILISATION ............................................................................................................... 12
ENTRETIEN ................................................................................................................ 12
POUR L’INSTALLATEUR ...................................................................................... 13
INSTALLATION ............................................................................................................ 13
EVACUATION DIRECTE VERS L’EXTÉRIEUR .......................................................... 15
EVACUATION EN RECYCLAGE................................................................................. 1
RACCORDEMENT ÉLECTRIQUE .............................................................................. 17
All manuals and user guides at all-guides.com

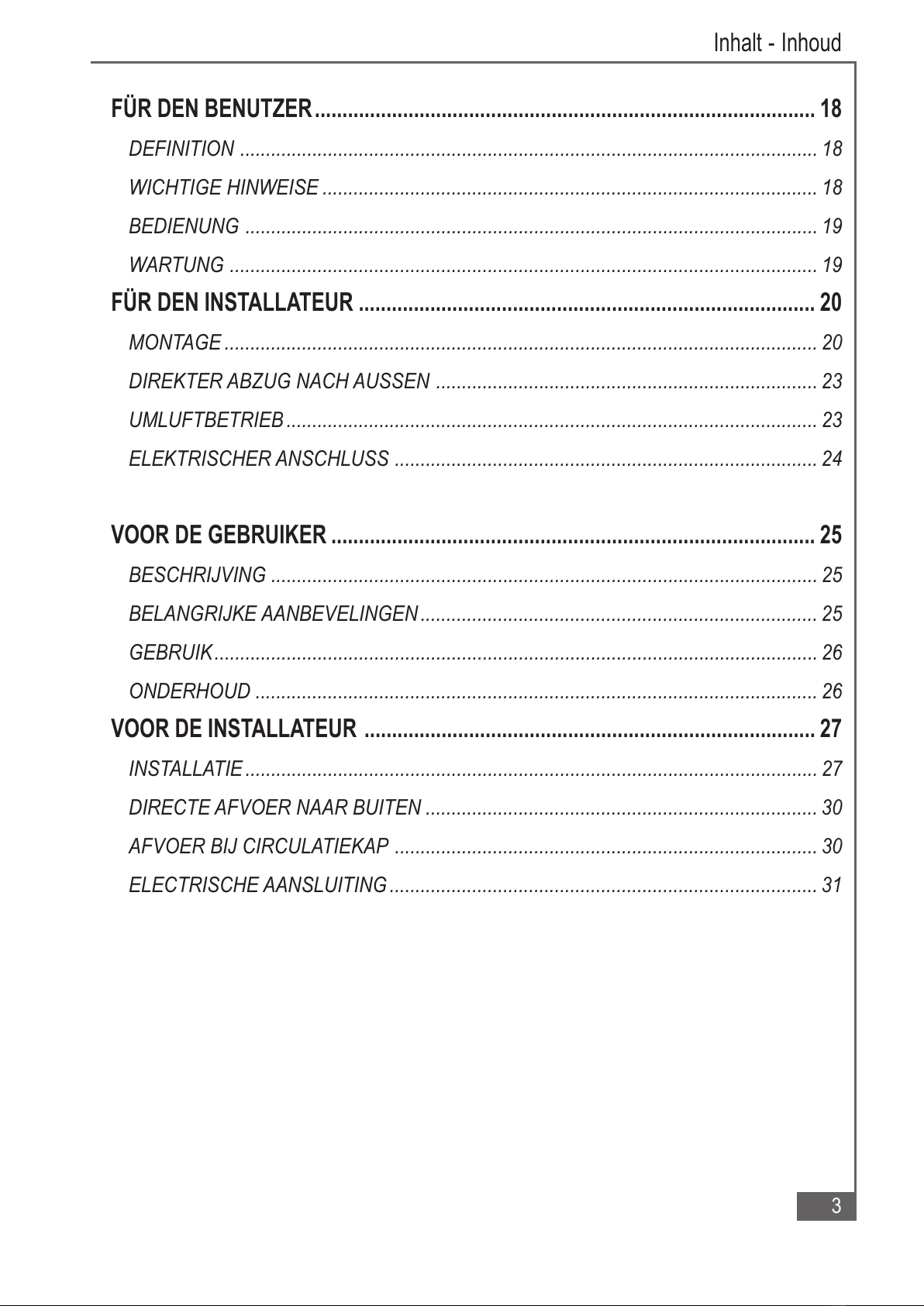

Inhalt - Inhoud
ÜR DEN BENUTZER........................................................................................... 18
DEFINITION ................................................................................................................ 18
WICHTIGE HINWEISE ................................................................................................ 18
BEDIENUNG ............................................................................................................... 19
WARTUNG .................................................................................................................. 19
ÜR DEN INSTALLATEUR ................................................................................... 20
MONTAGE ................................................................................................................... 20
DIREKTER ABZUG NACH AUSSEN .......................................................................... 23
UMLUFTBETRIEB ....................................................................................................... 23
ELEKTRISCHER ANSCHLUSS .................................................................................. 24
VOOR DE GEBRUIKER ........................................................................................ 25
BESCHRIJVING .......................................................................................................... 25
BELANGRIJKE AANBEVELINGEN ............................................................................. 25
GEBRUIK..................................................................................................................... 2
ONDERHOUD ............................................................................................................. 2
VOOR DE INSTALLATEUR .................................................................................. 27
INSTALLATIE ............................................................................................................... 27
DIRECTE AFVOER NAAR BUITEN ............................................................................ 30
AFVOER BIJ CIRCULATIEKAP .................................................................................. 30
ELECTRISCHE AANSLUITING ................................................................................... 31
All manuals and user guides at all-guides.com

4

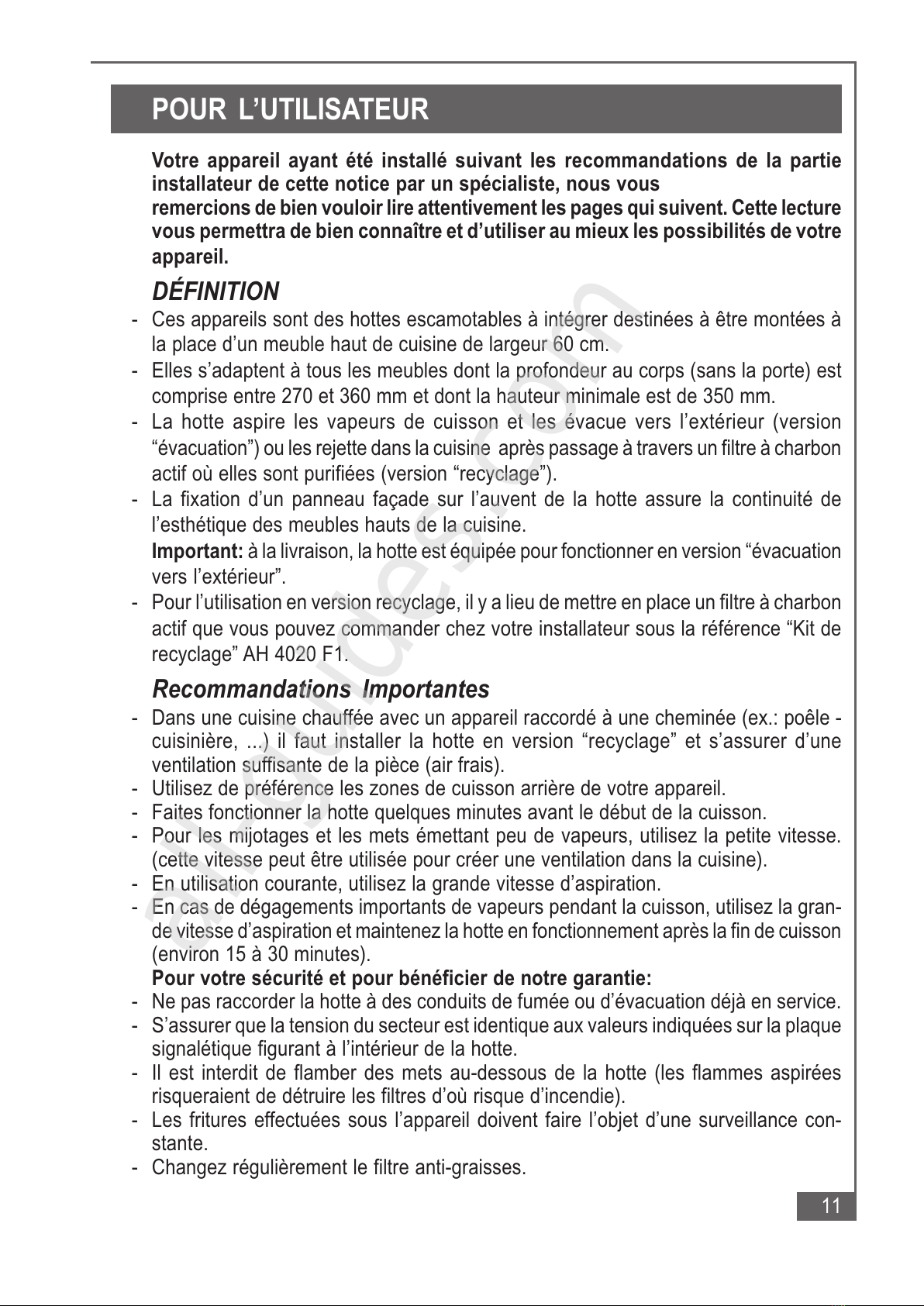

OR THE USER
Now that your cooker hood has been installed in accordance with the “ or the
itter” part of these instructions by an authorized specialist,
please read the following pages carefully. This will help you to become familiar
with and to make the best use of the features of your appliance.
DEFINITION
- These appliance are extendable hoods designed to be installed in the place of a tall
60 cm wide kitchen unit.
- They can be adapted to all units in which the body depth (excluding the door) is
between 270 mm and 60 mm and with a minimum height of 50 mm.
- The hood draws in cooking vapors and evacuates them to the outdoors (evacuation
version) or returns them into the kitchen after passing through an active carbon filter
in which they are purified (“recycling” version).
- A front panel is fixed to the hood auvent for aesthetic continuity of the upper kitchen
units.
- Important: on delivery, the hood is equipped to operate in the “outdoors evacuation”
version.
- For use in the recycling version, install the active carbon kit reference AH 4020 F1
that you can order from your Fitter.
Important Recommendations
- In a kitchen heated with an appliance connected to a chimney (for example stove,
cooker, etc.), install the “recycling” version of the hood and check that there is
adequate room ventilation (fresh air).
- Preferably use the cooking areas at the back of your appliance.
- Operate the hood for a few minutes before starting cooking.
- Use low speed for simmering and dishes which produce little steam. (This speed
can also be used to ventilate the kitchen).
- Use the high extraction speed for normal use.
- When producing large quantities of steam during cooking, use the high extraction
speed and keep the hood operating after finishing cooking (about 15 or 0 minutes).
or your safety, and to respect our guarantee conditions:
- Do not connect the hood to smoke or extraction ducts already being used.
- Check that the mains voltage is the same as the values stated on the identification
plate inside the hood.
- Do not flambé food underneath the hood (the flames drawn in could damage the
filters or create a fire risk).
- Deep frying equipment under the appliance must be constantly monitored.
- Regularly clean the grease filters.
All manuals and user guides at all-guides.com

5

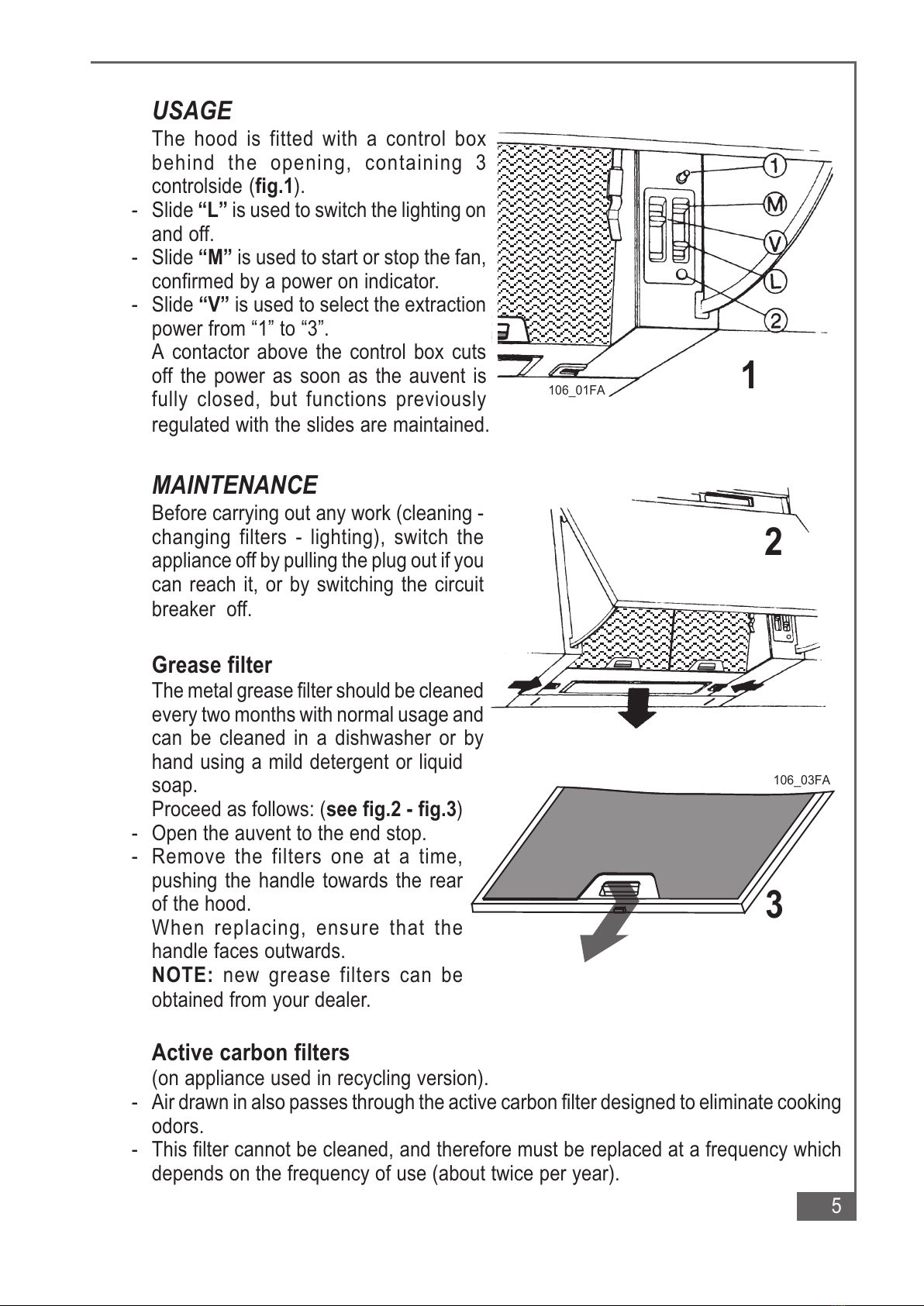

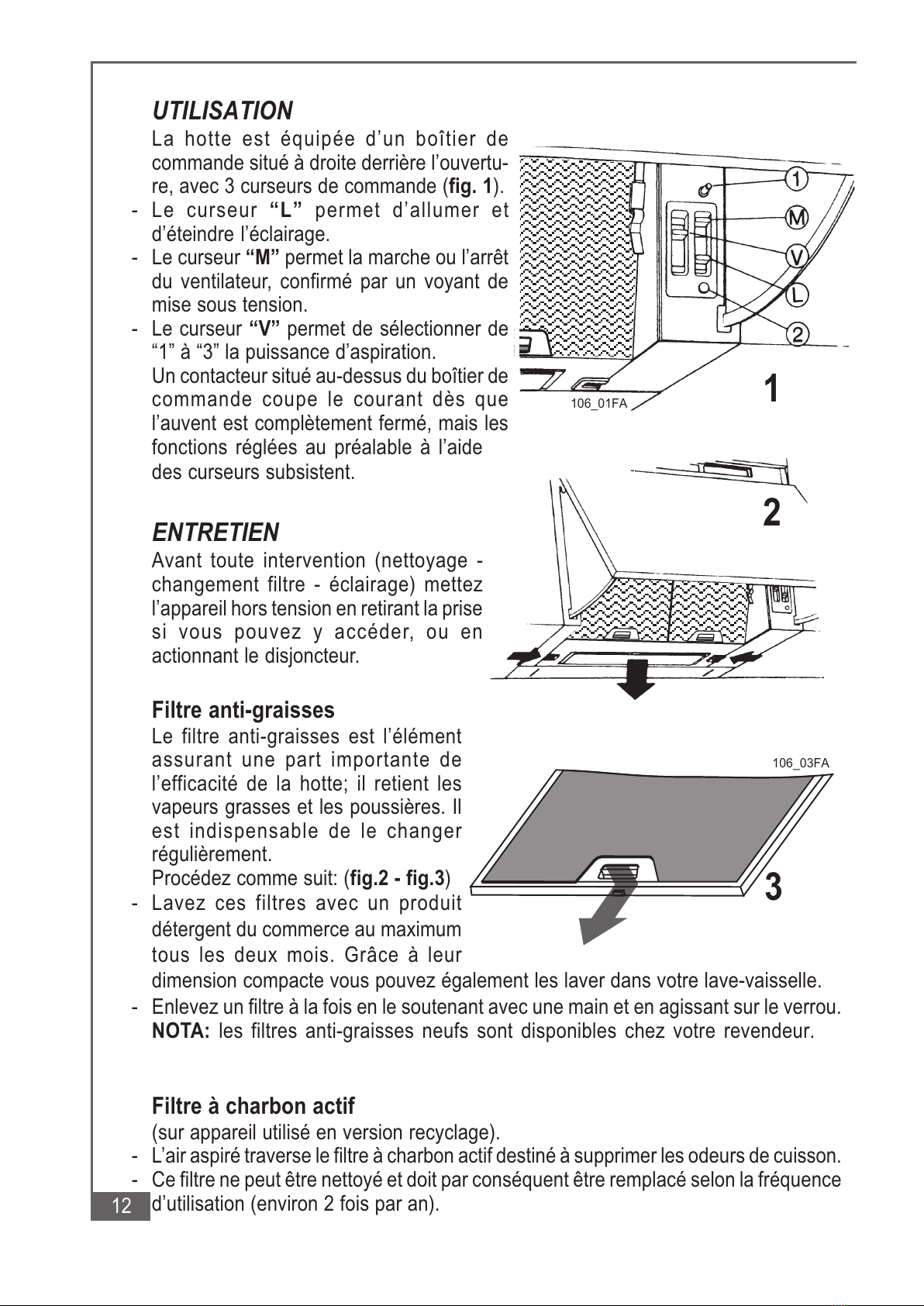

USAGE
The hood is fitted with a control box
behind the opening, containing
controlside (fig.1).
- Slide “L” is used to switch the lighting on
and off.
- Slide “M” is used to start or stop the fan,
confirmed by a power on indicator.
- Slide “V” is used to select the extraction
power from “1” to “ ”.
A contactor above the control box cuts
off the power as soon as the auvent is
fully closed, but functions previously
regulated with the slides are maintained.
MAINTENANCE
Before carrying out any work (cleaning -
changing filters - lighting), switch the
appliance off by pulling the plug out if you
can reach it, or by switching the circuit
breaker off.
Grease filter
The metal grease filter should be cleaned
every two months with normal usage and
can be cleaned in a dishwasher or by
hand using a mild detergent or liquid
soap.
Proceed as follows: (see fig.2 - fig.3)
- Open the auvent to the end stop.
- Remove the filters one at a time,
pushing the handle towards the rear
of the hood.
When replacing, ensure that the
handle faces outwards.
NOTE: new grease filters can be
obtained from your dealer.
Active carbon filters
(on appliance used in recycling version).
- Air drawn in also passes through the active carbon filter designed to eliminate cooking
odors.
- This filter cannot be cleaned, and therefore must be replaced at a frequency which
depends on the frequency of use (about twice per year).
106_01FA
1
2
106_0 FA
3
All manuals and user guides at all-guides.com

6

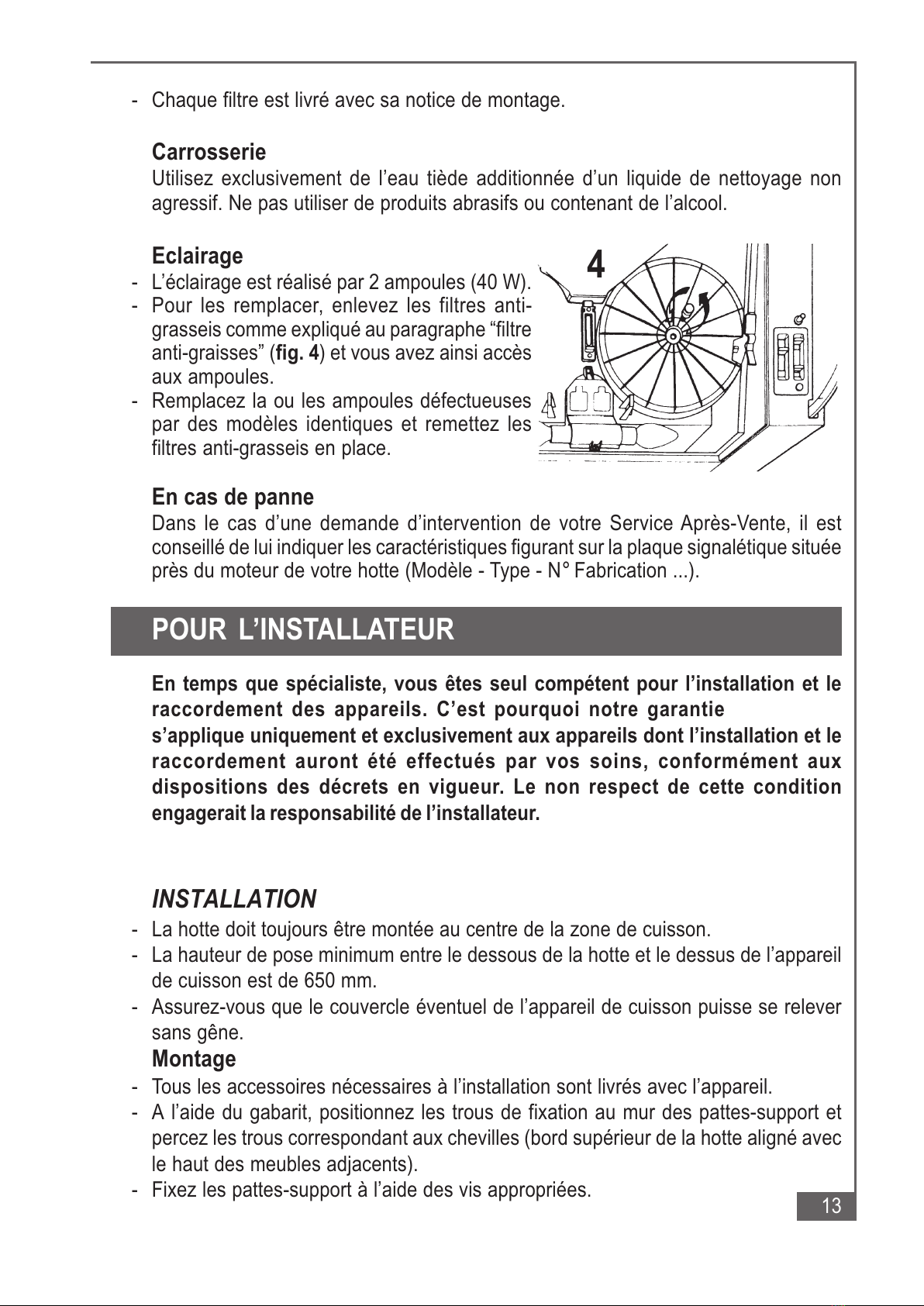

- Each filter is supplied with installation instructions.
Panelwork
Use lukewarm water only, to which a non-aggressive cleaning liquid is added. Do
not use abrasive or aggressive products, or products containing alcohol.
Lighting
- Lighting is provided by two 40 W bulbs.
- To replace them, remove the grease filters
as described in the “Grease filter” section
(fig. 4) to gain access to the bulbs.
- Replace the defective bulb or bulbs with
identical models and replace the grease
filters.
In case of problems
If you request assistance from your After Sales Service, you should inform them of
the characteristics stated on the identification plate close to the motor in your hood
(model - type - serial number).
OR THE INSTALLER
As the specialist, only you are competent to install and connect appliances.
This is why our guarantee is applicable exclusively and soley to appliances which
have been installed and connected by yourself, in accordance with the requirements
of ordinances in force. You will be responsible if this condition is not respected.
INSTALLATION
- The hood must always be fitted above the center of the cooker hob.
- The minimum distance between the top of the cooker hob and the bottom of the
hood shall be 650 mm.
- If your cooking appliance has a cover, check that it can be lifted without hindrance.
Assembly
- All accessories necessary for installation are supplied with the appliance.
- Use the template to position the support lug wall attachment holes and drill the holes
for the plugs (top edge of the hood aligned with the top of adjacent furniture).
- Attach the support lugs with appropiate screws.
Hood preparation
- Before starting wall mounting, the depth of the hood has to be adjusted to match the
depth of adjacent furniture.
4
All manuals and user guides at all-guides.com
all-guides.com

7

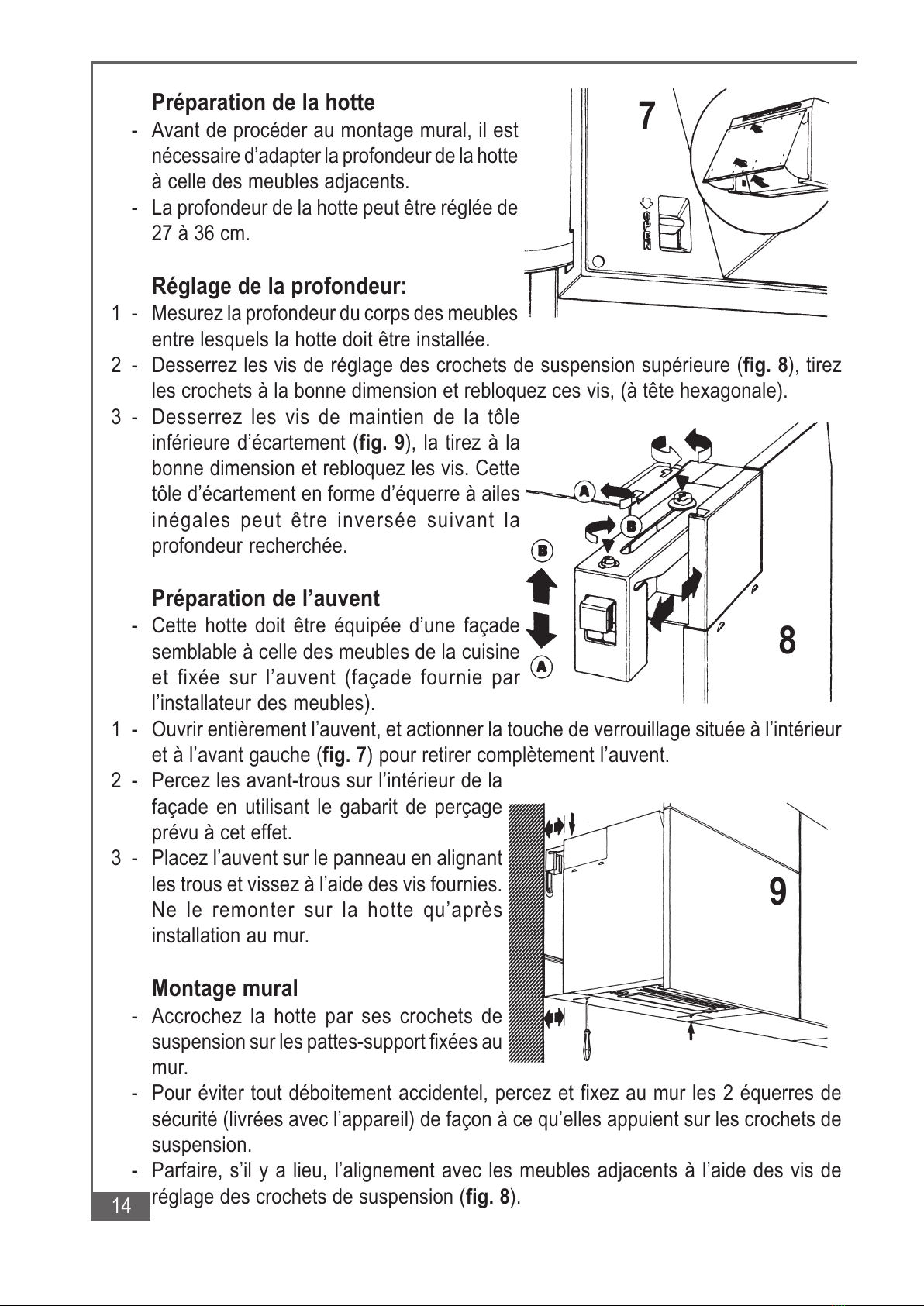

- The hood depth can be adjusted between 27
and 6 cm.
Depth adjustment:
1 - Measure the body depth of the furniture
between which the hood is to be installed.
2 - Loosen the hexagonal bolts for the
adjustment of the upper suspension hooks
(fig. 8), pull the hooks to the correct
dimension and retighten the bolts.
- Loosen the lower spacer plate support bolts (fig. 9), pull it to the right dimension and
retighten the bolts. This square spacer plate with built in unequal ribs can be reversed
depending on the required depth.
Auvent preparation
- This hood must be fitted with a facade similar
to that for the furniture in the kitchen and fixed
to the auvent (facade supplied by the furniture
installer).
1 - Fully open the auvent and press the locking
key at the front left inside (fig. 7) to completely
remove theauvent.
2 - Drill the starter holes inside the facade using
the drilling template provided for this purpose.
- Place the auvent on the panel aligning the holes and screw in using the screws
provided. Do not put it back on the hood before installation on the wall.
Wall mounting
- Attach the hood by its suspension hooks to
the support lugs attached to the wall.
- To prevent accidental separation, drill and
attach the two safety brackets (supplied
with the appliance) to the wall so that they
bear on the suspension hooks.
- If necessary, adjust the alignment with the
adjacent furniture using the suspension
hook adjustment bolts (fig. 8).
Additional attachment to adjacent furniture
- Remove the filter support grillage and use the holes visible in the side walls to attach
to adjacent furniture. (The template supplied can be used before wall mounting).
8
9
7
All manuals and user guides at all-guides.com

8

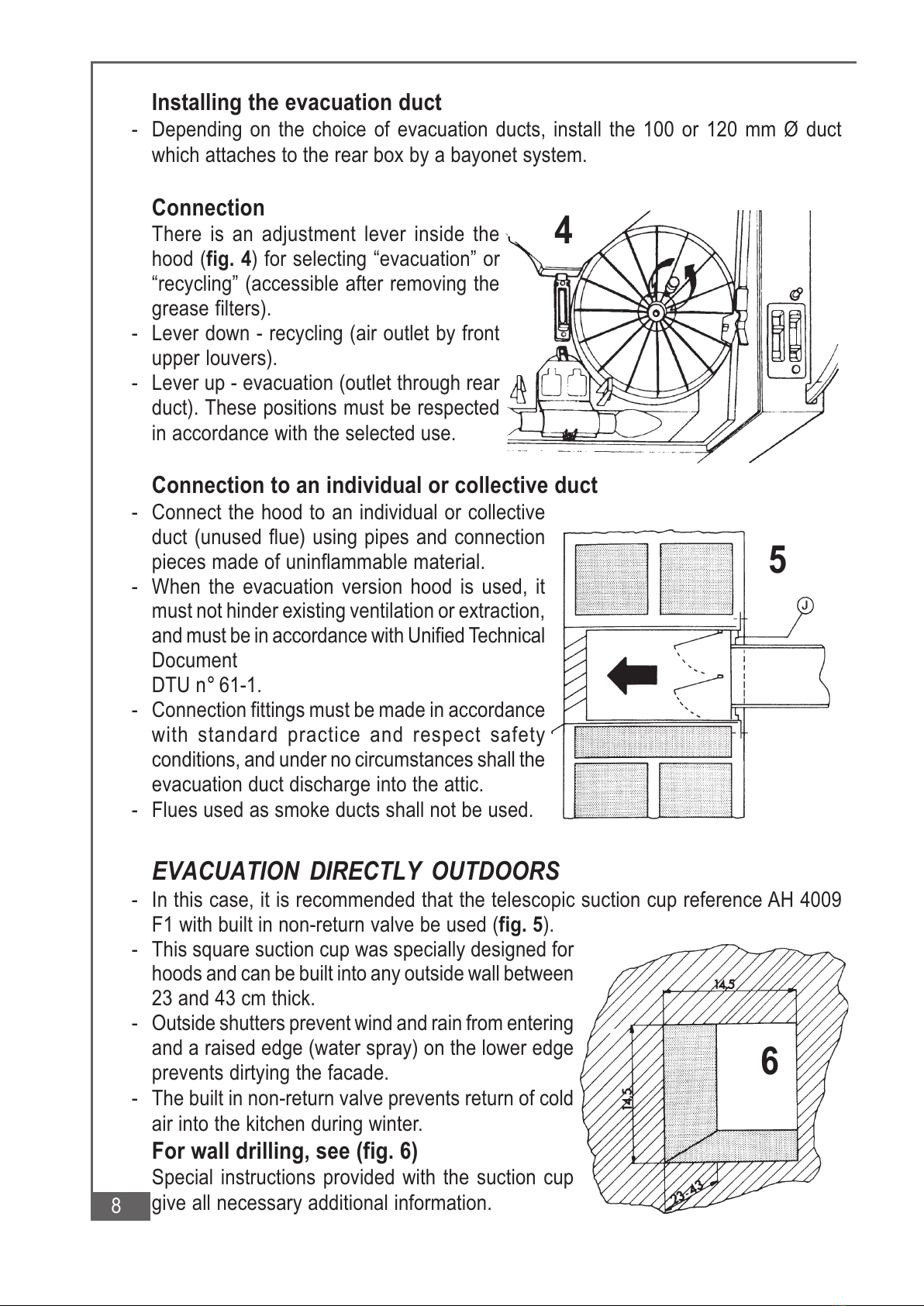

Installing the evacuation duct
- Depending on the choice of evacuation ducts, install the 100 or 120 mm Ø duct
which attaches to the rear box by a bayonet system.
Connection
There is an adjustment lever inside the
hood (fig. 4) for selecting “evacuation” or
“recycling” (accessible after removing the
grease filters).
- Lever down - recycling (air outlet by front
upper louvers).
- Lever up - evacuation (outlet through rear
duct). These positions must be respected
in accordance with the selected use.
Connection to an individual or collective duct
- Connect the hood to an individual or collective
duct (unused flue) using pipes and connection
pieces made of uninflammable material.
- When the evacuation version hood is used, it
must not hinder existing ventilation or extraction,
and must be in accordance with Unified Technical
Document
DTU n° 61-1.
- Connection fittings must be made in accordance
with standard practice and respect safety
conditions, and under no circumstances shall the
evacuation duct discharge into the attic.
- Flues used as smoke ducts shall not be used.
EVACUATION DIRECTLY OUTDOORS
- In this case, it is recommended that the telescopic suction cup reference AH 4009
F1 with built in non-return valve be used (fig. 5).
- This square suction cup was specially designed for
hoods and can be built into any outside wall between
2 and 4 cm thick.
- Outside shutters prevent wind and rain from entering
and a raised edge (water spray) on the lower edge
prevents dirtying the facade.
- The built in non-return valve prevents return of cold
air into the kitchen during winter.
or wall drilling, see (fig. 6)
Special instructions provided with the suction cup
give all necessary additional information.
4
5
6
All manuals and user guides at all-guides.com

9
EVACUATION BY RECYCLING
- Put the adjustment lever to the recycling position (down) and after installing the
active carbon filter (as described in the installation part of these instructions and in
accordance with the instructions attached to the recycling kit) the recycled air is
discharged through the louvers at the top of the hood facade.
- In this case the hood must be drawn fully down to completely free the facade louvers.
Replacement of the auvent (panel and facade assembled)
- Lift the auvent by its lower part and insert the two upper guide-slides in their respective
housings.
- Pivot the auvent downwards inserting the two lower guide-slides and tilt the auvent
until it closes.
- Reopen the auvent to make sure that it operates correctly and to check the presence
of the stop at full opening.
- Depending on the weight of the facade, the friction resistance of the auvent may be
adjusted from the inside by means of screws located at the front corners of the
appliance (fig. 10).
- If necessary, make a final alignment with the adjacent furniture by adjusting the
auvent screws supporting the facade.
106_10FA
10
All manuals and user guides at all-guides.com

10
ELECTRICAL CONNECTION
- Connect the appliance cord to a 10/16 A standard grounded power outlet (2 pins +
earthing pin), preferably located above the hood.
- If the power outlet is not permanently accessible, a -pole switch will have to be
provided in the installation with a minimum contact opening of mm.
- The installation shall comply with standard NF C 15.100.
TECHNICAL DATA
Power supply voltage 230 V - 50 Hz
Total connection power 350 W
Motor 2 x 135 W
Lighting 2 x 40 W
Number of speeds 3
Evacuation duct diameter 100 or 120 mm
Hood width 598 mm
Hood depth 270/360 mm
Hood height 350 mm
This hood complies with EEC directives 76.889 and 82.499 related to
radioelectric disturbances (ordinance dated August 19th 1985 published in
Official journal date September 1st 1985)
All manuals and user guides at all-guides.com

11
POUR L’UTILISATEUR
Votre appareil ayant été installé suivant les recommandations de la partie
installateur de cette notice par un spécialiste, nous vous
remercions de bien vouloir lire attentivement les pages qui suivent. Cette lecture
vous permettra de bien connaître et d’utiliser au mieux les possibilités de votre
appareil.
D FINITION
- Ces appareils sont des hottes escamotables à intégrer destinées à être montées à
la place d’un meuble haut de cuisine de largeur 60 cm.
- Elles s’adaptent à tous les meubles dont la profondeur au corps (sans la porte) est
comprise entre 270 et 60 mm et dont la hauteur minimale est de 50 mm.
- La hotte aspire les vapeurs de cuisson et les évacue vers l’extérieur (version
“évacuation”) ou les rejette dans la cuisine après passage à travers un filtre à charbon
actif où elles sont purifiées (version “recyclage”).
- La fixation d’un panneau façade sur l’auvent de la hotte assure la continuité de
l’esthétique des meubles hauts de la cuisine.
Important: à la livraison, la hotte est équipée pour fonctionner en version “évacuation
vers l’extérieur”.
- Pour l’utilisation en version recyclage, il y a lieu de mettre en place un filtre à charbon
actif que vous pouvez commander chez votre installateur sous la référence “Kit de
recyclage” AH 4020 F1.
Recommandations Importantes
- Dans une cuisine chauffée avec un appareil raccordé à une cheminée (ex.: poêle -
cuisinière, ...) il faut installer la hotte en version “recyclage” et s’assurer d’une
ventilation suffisante de la pièce (air frais).
- Utilisez de préférence les zones de cuisson arrière de votre appareil.
- Faites fonctionner la hotte quelques minutes avant le début de la cuisson.
- Pour les mijotages et les mets émettant peu de vapeurs, utilisez la petite vitesse.
(cette vitesse peut être utilisée pour créer une ventilation dans la cuisine).
- En utilisation courante, utilisez la grande vitesse d’aspiration.
- En cas de dégagements importants de vapeurs pendant la cuisson, utilisez la gran-
de vitesse d’aspiration et maintenez la hotte en fonctionnement après la fin de cuisson
(environ 15 à 0 minutes).
Pour votre sécurité et pour bénéficier de notre garantie:
- Ne pas raccorder la hotte à des conduits de fumée ou d’évacuation déjà en service.
- S’assurer que la tension du secteur est identique aux valeurs indiquées sur la plaque
signalétique figurant à l’intérieur de la hotte.
- Il est interdit de flamber des mets au-dessous de la hotte (les flammes aspirées
risqueraient de détruire les filtres d’où risque d’incendie).
- Les fritures effectuées sous l’appareil doivent faire l’objet d’une surveillance con-
stante.
- Changez régulièrement le filtre anti-graisses.
All manuals and user guides at all-guides.com
all-guides.com

12
UTILISATION
La hotte est équipée d’un boîtier de
commande situé à droite derrière l’ouvertu-
re, avec curseurs de commande (fig. 1).
- Le curseur “L” permet d’allumer et
d’éteindre l’éclairage.
- Le curseur “M” permet la marche ou l’arrêt
du ventilateur, confirmé par un voyant de
mise sous tension.
- Le curseur “V” permet de sélectionner de
“1” à “ ” la puissance d’aspiration.
Un contacteur situé au-dessus du boîtier de
commande coupe le courant dès que
l’auvent est complètement fermé, mais les
fonctions réglées au préalable à l’aide
des curseurs subsistent.
ENTRETIEN
Avant toute intervention (nettoyage -
changement filtre - éclairage) mettez
l’appareil hors tension en retirant la prise
si vous pouvez y accéder, ou en
actionnant le disjoncteur.
iltre anti-graisses
Le filtre anti-graisses est l’élément
assurant une part importante de
l’efficacité de la hotte; il retient les
vapeurs grasses et les poussières. Il
est indispensable de le changer
régulièrement.
Procédez comme suit: (fig.2 - fig.3)
- Lavez ces filtres avec un produit
détergent du commerce au maximum
tous les deux mois. Grâce à leur
dimension compacte vous pouvez également les laver dans votre lave-vaisselle.
- Enlevez un filtre à la fois en le soutenant avec une main et en agissant sur le verrou.
NOTA: les filtres anti-graisses neufs sont disponibles chez votre revendeur.
iltre à charbon actif
(sur appareil utilisé en version recyclage).
- L’air aspiré traverse le filtre à charbon actif destiné à supprimer les odeurs de cuisson.
- Ce filtre ne peut être nettoyé et doit par conséquent être remplacé selon la fréquence
d’utilisation (environ 2 fois par an).
106_01FA
1
2
106_0 FA
3
All manuals and user guides at all-guides.com

1
- Chaque filtre est livré avec sa notice de montage.
Carrosserie
Utilisez exclusivement de l’eau tiède additionnée d’un liquide de nettoyage non
agressif. Ne pas utiliser de produits abrasifs ou contenant de l’alcool.
Eclairage
- L’éclairage est réalisé par 2 ampoules (40 W).
- Pour les remplacer, enlevez les filtres anti-
grasseis comme expliqué au paragraphe “filtre
anti-graisses” (fig. 4) et vous avez ainsi accès
aux ampoules.
- Remplacez la ou les ampoules défectueuses
par des modèles identiques et remettez les
filtres anti-grasseis en place.
En cas de panne
Dans le cas d’une demande d’intervention de votre Service Après-Vente, il est
conseillé de lui indiquer les caractéristiques figurant sur la plaque signalétique située
près du moteur de votre hotte (Modèle - Type - N° Fabrication ...).
POUR L’INSTALLATEUR
En temps que spécialiste, vous êtes seul compétent pour l’installation et le
raccordement des appareils. C’est pourquoi notre garantie
s’applique uniquement et exclusivement aux appareils dont l’installation et le
raccordement auront été effectués par vos soins, conformément aux
dispositions des décrets en vigueur. Le non respect de cette condition
engagerait la responsabilité de l’installateur.
INSTALLATION
- La hotte doit toujours être montée au centre de la zone de cuisson.
- La hauteur de pose minimum entre le dessous de la hotte et le dessus de l’appareil
de cuisson est de 650 mm.
- Assurez-vous que le couvercle éventuel de l’appareil de cuisson puisse se relever
sans gêne.
Montage
- Tous les accessoires nécessaires à l’installation sont livrés avec l’appareil.
- A l’aide du gabarit, positionnez les trous de fixation au mur des pattes-support et
percez les trous correspondant aux chevilles (bord supérieur de la hotte aligné avec
le haut des meubles adjacents).
- Fixez les pattes-support à l’aide des vis appropriées.
4
All manuals and user guides at all-guides.com

14
Préparation de la hotte
- Avant de procéder au montage mural, il est
nécessaire d’adapter la profondeur de la hotte
à celle des meubles adjacents.
- La profondeur de la hotte peut être réglée de
27 à 6 cm.
Réglage de la profondeur:
1 - Mesurez la profondeur du corps des meubles
entre lesquels la hotte doit être installée.
2 - Desserrez les vis de réglage des crochets de suspension supérieure (fig. 8), tirez
les crochets à la bonne dimension et rebloquez ces vis, (à tête hexagonale).
- Desserrez les vis de maintien de la tôle
inférieure d’écartement (fig. 9), la tirez à la
bonne dimension et rebloquez les vis. Cette
tôle d’écartement en forme d’équerre à ailes
inégales peut être inversée suivant la
profondeur recherchée.
Préparation de l’auvent
- Cette hotte doit être équipée d’une façade
semblable à celle des meubles de la cuisine
et fixée sur l’auvent (façade fournie par
l’installateur des meubles).
1 - Ouvrir entièrement l’auvent, et actionner la touche de verrouillage située à l’intérieur
et à l’avant gauche (fig. 7) pour retirer complètement l’auvent.
2 - Percez les avant-trous sur l’intérieur de la
façade en utilisant le gabarit de perçage
prévu à cet effet.
- Placez l’auvent sur le panneau en alignant
les trous et vissez à l’aide des vis fournies.
Ne le remonter sur la hotte qu’après
installation au mur.
Montage mural
- Accrochez la hotte par ses crochets de
suspension sur les pattes-support fixées au
mur.
- Pour éviter tout déboitement accidentel, percez et fixez au mur les 2 équerres de
sécurité (livrées avec l’appareil) de façon à ce qu’elles appuient sur les crochets de
suspension.
- Parfaire, s’il y a lieu, l’alignement avec les meubles adjacents à l’aide des vis de
réglage des crochets de suspension (fig. 8).
8
9
7
All manuals and user guides at all-guides.com

15
ixation complémentaire aux meubles adjacents
- Après avoir retiré les filtres anti-graisses, utilisez les trous apparents dans les parois
latérales pour la fixation sur les meubles adjacents. (Le gabarit fourni peut être utilisé
avant le montage mural).
Montage de la buse d’évacuation
- Suivant le choix des conduits d’évacuation,
mettre en place la buse d’évacuation Ø 100
mm ou Ø 120 mm qui se fixe sur la boîte
arrière par un système baîonette.
Raccordement
A l’intérieur de la hotte se trouve un levier
de réglage (fig. 4) permettant la sélection
“évacuation” ou “recyclage” (accessible
après avoir retiré les filtres anti-graisses).
- Levier vers le bas: recyclage (sortie air par ouies avant supérieures).
- Levier vers le haut: évacuation (sortie par buse
arrière). Ces positions sont à respecter
impérativement suivant l’utilisation.
Raccordement à un conduit individuel ou
collectif
- Raccordez la hotte à un conduit (cheminée non
utilisée) individuel ou collectif en utilisant des
éléments de raccordement et tuyaux en matière
ininflammable.
- Les hottes utilisées en version évacuation ne
doivent pas contrarier les ventilations existantes
ainsi que les extractions, et ceci en conformité avec le document technique unifié
(DTU n°61.1)
- Les installations de raccordement doivent être effectuées selon les règles de l’art et
de sécurité, et le conduit d’évacuation, quel qu’il soit,
ne doit pas déboucher dans lescombles.
- Il est interdit d’utiliser les cheminées servant de
conduit à fumées.
EVACUATION DIRECTE VERS
L’EXT RIEUR
- Dans ce cas, il est recommandé d’utiliser la ventouse
télescopique, référence AH 4009 F1. avec volet anti-
refoulement incorporé (fig. 5).
4
5
6
All manuals and user guides at all-guides.com

16
- Cette ventouse de section carrée a été spécialement conçue pour les hottes et
s’encastre dans tout mur extérieur d’une épaisseur comprise entre 2 et 4 cm.
- Des jalousies extérieures empêchent vents et pluies de pénétrer et un rebord (jet
d’eau) à la partie inférieure évite toute salissure de la façade.
- Grâce au clapet anti-refoulement incorporé, toute infiltration d’air froid dans la cuisine
en hiver est supprimée.
Pour le perçage dans le mur, voir (fig. 6)
Une notice spéciale jointe à la ventouse donne toutes les indications complémentaires.
EVACUATION EN RECYCLAGE
- Après avoir placé le levier de réglage sur la position recyclage (vers le bas) et après
avoir installé le filtre à charbon actif (comme indiqué dans la partie utilisation de
cette notice et conformément à la notice jointe au kit de recyclage) l’air recyclé est
rejeté par les ouies situées à la partie supérieure de la façade de la hotte.
- Dans ce cas, l’auvent de la hotte doit impérativement être tiré à fond pour dégager
entièrement les ouies de la façade.
Remontage de l’auvent (tôle et façade assemblées)
- Prende l’auvent par sa partie inférieure et introduire les deux guides-glissières
supérieurs dans leurs logements respectifs.
- Faire pivoter l’auvent vers le bas en introduisant les 2 guides-glissières inférieurs et
basculer l’auvent jusqu’à sa fermeture.
- Effectuez une réouverture de l’auvent pour vous assurer du bon fonctionnement et
de la présence de la butée en fin d’ouverture.
- Suivant le poids de la façade, la résistance de frottement de l’auvent peut être réglée
par l’intérieur au moyen de vis situées aux angles à l’avant de l’appareil (fig. 10).
- Effectuez, s’il y a lieu, un dernier alignement avec les meubles adjacents en agissant
sur les vis de l’auvent fixant la façade.
106_10FA
10
All manuals and user guides at all-guides.com
all-guides.com

17
RACCORDEMENT LECTRIQUE
- Branchez le cordon de l’appareil sur une prise de courant normalisée de 10/16 A
raccordée à la terre (2P + T) et située de préférence au dessus de la hotte.
- Si la prise de courant n’est pas accessible en permanence, il est nécessarie de
prévoir dans l’installation un interrupteur omnipolaire ayant une ouverture de contact
de mm minimum.
- L’installation doit être conforme à la Norme NFC 15.100.
CARACTERISTIQUES TECHNIQUES
Tension d’alimentation 230 V - 50 Hz
Puissance totale au branchement 350 W
Moteur 2 x 135 W
Eclairage 2 x 40 W
Nombre de vitesses 3
Ø buse évacuation 100 ou 120 mm
Largeur de la hotte 598 mm
Profondeur de la hotte 270/360 mm
Hauteur de la hotte 350 mm
Cette hotte est conforme aux directives 76-889 CEE et 82.499 CEE relatives
aux perturbations radio-électriques (Arrêté du 19.08.1985 paru au J.O. du
01.09.1985)
All manuals and user guides at all-guides.com

4329560 02 - 001205
This appliance complies with European regulations on low voltages, EEC irective 73/23 on
electrical safety, and with the following European regulations: EEC irective 89/336 on
electromagnetic compatibility and EEC irective 93/68 on EC marking.
Cet équipement est conforme à la norme européenne sur la basse tension C.E.E. 73/23
relative à la sécurité électrique et aux normes européennes: C.E.E. 89/336 relative à la
compatibilité électromagnétique et C.E.E. 93/68 relative au marquage CE.
ieses Gerät entspricht den europäischen Niederspannungsrichtlinien 73/23/EWG zur
elektrischen Sicherheit, den europäischen Richtlinien 89/336/EWG zur elektromagnetischen
Verträglichkeit und den Richtlinien 93/68/EWG zur CE-Kennzeichnung
it apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEG inzake de elektrische
veiligheid en aan de Europese normen 89/336/EEG inzake de elektromagnetische
compatibiliteit en 93/68/EEG inzake de CE-markering.
All manuals and user guides at all-guides.com
