Instructions Manual
INDEX
RECOMMENDATIONS AND SUGGESTIONS.....................................................................................................................3
CHARACTERISTICS.............................................................................................................................................................4
INSTALLATION......................................................................................................................................................................5
USE........................................................................................................................................................................................9
MAINTENANCE...................................................................................................................................................................10
(#
*5
'3
NL
%& Bedienungsanleitung
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE...................................................................................................................................33
CHARAKTERISTIKEN.........................................................................................................................................................34
MONTAGE...........................................................................................................................................................................35
BEDIENUNG........................................................................................................................................................................39
WARTUNG...........................................................................................................................................................................40
Libretto di Istruzioni
INDICE
CONSIGLI E SUGGERIMENTI............................................................................................................................................13
CARATTERISTICHE............................................................................................................................................................14
INSTALLAZIONE.................................................................................................................................................................15
USO......................................................................................................................................................................................19
MANUTENZIONE ................................................................................................................................................................20
Manuel d’Instructions
SOMMAIRE
CONSEILS ET SUGGESTIONS..........................................................................................................................................23
CARACTERISTIQUES.........................................................................................................................................................24
INSTALLATION....................................................................................................................................................................25
UTILISATION.......................................................................................................................................................................29
ENTRETIEN.........................................................................................................................................................................30
Gebruiksaanwijzing
INHOUDSOPGAVE
ADVIEZEN EN SUGGESTIES.............................................................................................................................................43
EIGENSCHAPPEN...............................................................................................................................................................44
INSTALLATIE.......................................................................................................................................................................45
GEBRUIK.............................................................................................................................................................................49
ONDERHOUD......................................................................................................................................................................50

EN 2
• This appliance complies with European regulations on low voltages Directive 2006/95/CE on electrical safety,andwiththe
following Europeanregulations: Directive2004/108/CE onelectromagnetic compatibility and Directive 93/68 on EC marking.
When this crossed-out wheeled bin symbol is attached to a product it means the product is covered bythe European
directive2002/96/EC.Yourproductisdesignedandmanufacturedwithhighquality materials and components, which can be
recycled and reused.Please inform yourself about the local separate collection system for electrical and electronic product.
Please act according to your local rules and do notdispose of yourold products withyour normal householdwaste. Thecorrect
disposal ofyour old product will help prevent potential negative consequences for the environment and human health.
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance. Accordingly,
you may find descriptions of individual features that do not apply to your specific
appliance.
INSTALLATION
• The manufacturer will not be held liable for any damages resulting from incorrect or
improper installation.

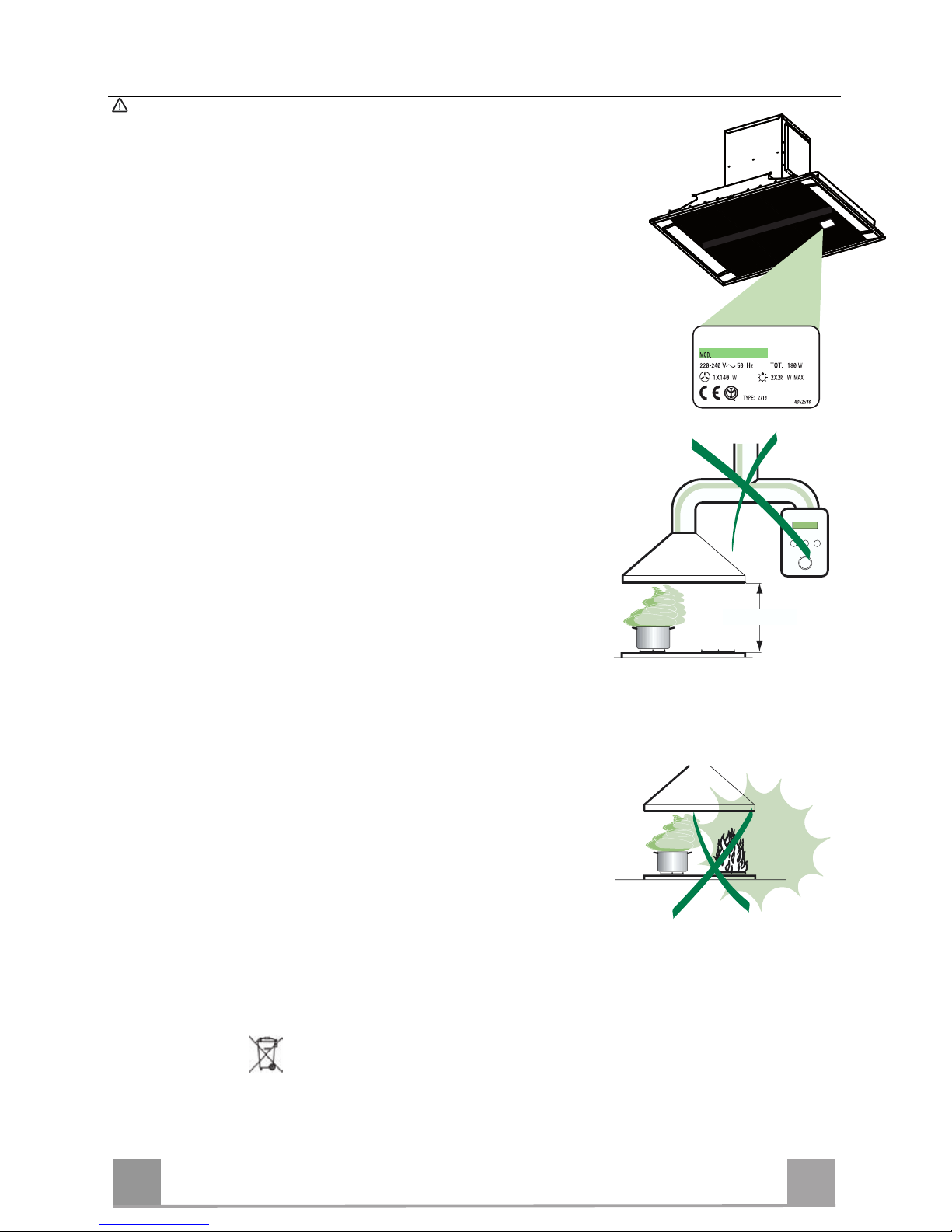

• The minimum safety distance between the cooker top and the extractor hood is 650
mm.
• Check that the mains voltage corresponds to that indicated on the rating plate fixed
to the inside of the hood.
• For Class I appliances, check that the domestic power supply guarantees adequate
earthing.
Connect the extractor to the exhaust flue through a pipe of minimum diameter 120
mm. The route of the flue must beas short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combustion fumes
(boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances (e.g. gas burn-
ing appliances), a sufficient degree of aeration must be guaranteed in the room in
order to prevent the backflow of exhaust gas. The kitchen must have an opening
communicating directly with the open air in order to guarantee the entry of cleanair.
USE
• The extractor hood has been designed exclusively for domestic use to eliminate
kitchen smells.
• Never use the hood for purposes other than for which it has been designed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only; making sure
that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: overheated oil can burst
into flames.
• Do not flambé under the range hood; risk of fire
• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge,
unless they have been given supervision or instruction concerning use of the appli-
ance by a person responsible for theirsafety.
• Children should be supervised to ensure that they do not play with the appliance.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carrying out any
maintenance work.
• Clean and/or replace the Filters after the specified time period.
• Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

EN
8
3
CHARACTERISTICS Dimensions
170
139
1415
10
508
7
40
258.5
60407
220 8
77
1198.5
108.25
898.5
77
DESSOUS HOTTE
FIG. 2
1500
170
139
1415
10
508
7
40
258.5
60407
220 8
77
1198.5
108.25
300
77
DESSOUS HOTTE
170
139
1715
7
40
258.5
60407
220 8
77
1498.5 450
77
108.25
DESSOUS HOTTE
10
508
1800
170
139
1715
10
7
40
258.5
60
407
220 8
77
1498.5
108.25
450
77
DESSOUS HOTTE
508
CB
V1 V2

INSTALLATION
ATTENTION: Do not forget to use adequate plugs
to the support brackets. Enquire after the
manufacturers. Do an embedding if necessary.
The manufacturer accepts no responsibility in
case of a faulty hanging due to the drilling and
the setting up of plugs in the ceiling.

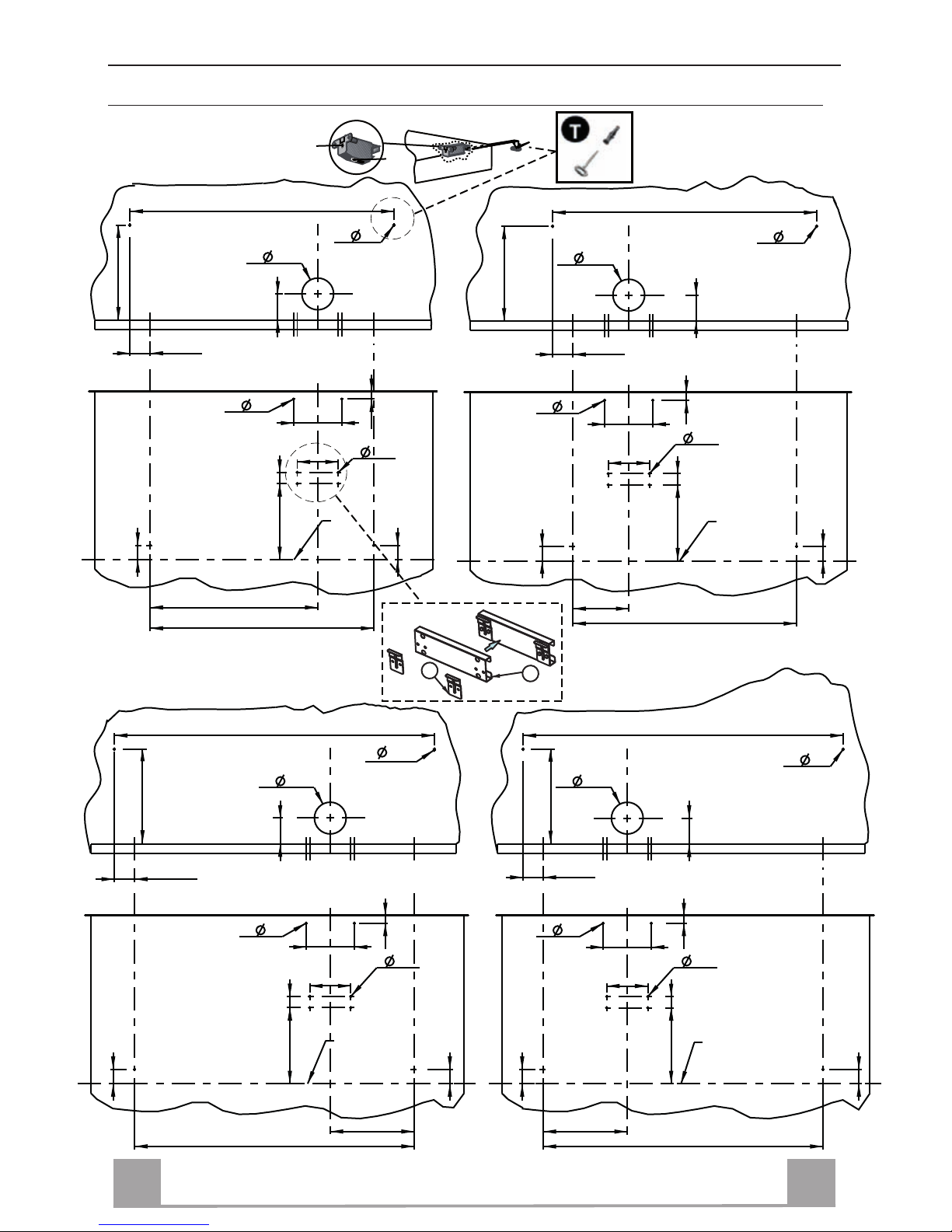

• LAYING OUT BEFORE FITTING THE HOOD
1) Mark the centre of the cooking appliance onto the ceiling with a plumb
line. Draw the horizontal axes running parallel to the stove top onto the
ceiling and as illustrated Fig. 1 & 2 mark the positions on the ceiling for :
- The 2 for Ø 10 mm nuts and bolts.
- The cut-out Ø 170 mm for the ducting Ø 150 mm in the extraction
mode when ducting runs through the ceiling and for the 3-core mains
cable.
- The 2 hole centres of the chimney bracket item D.
2) Drill the different holes with the appropriate masonry bit.
- The 4 hole centres of the hood bracket item B
Fig. 1
Fig. 3
508
20
110
220
152
3
R5
258.5
40
D
170
139
10
508
7
40
258.5
60407
220 8
77
498.5
108.25108.25
606.75
498.5901.5
606.75
2115
258.5
220
DESSOUS HOTTE
2200
EN 4

EN
1
1
5

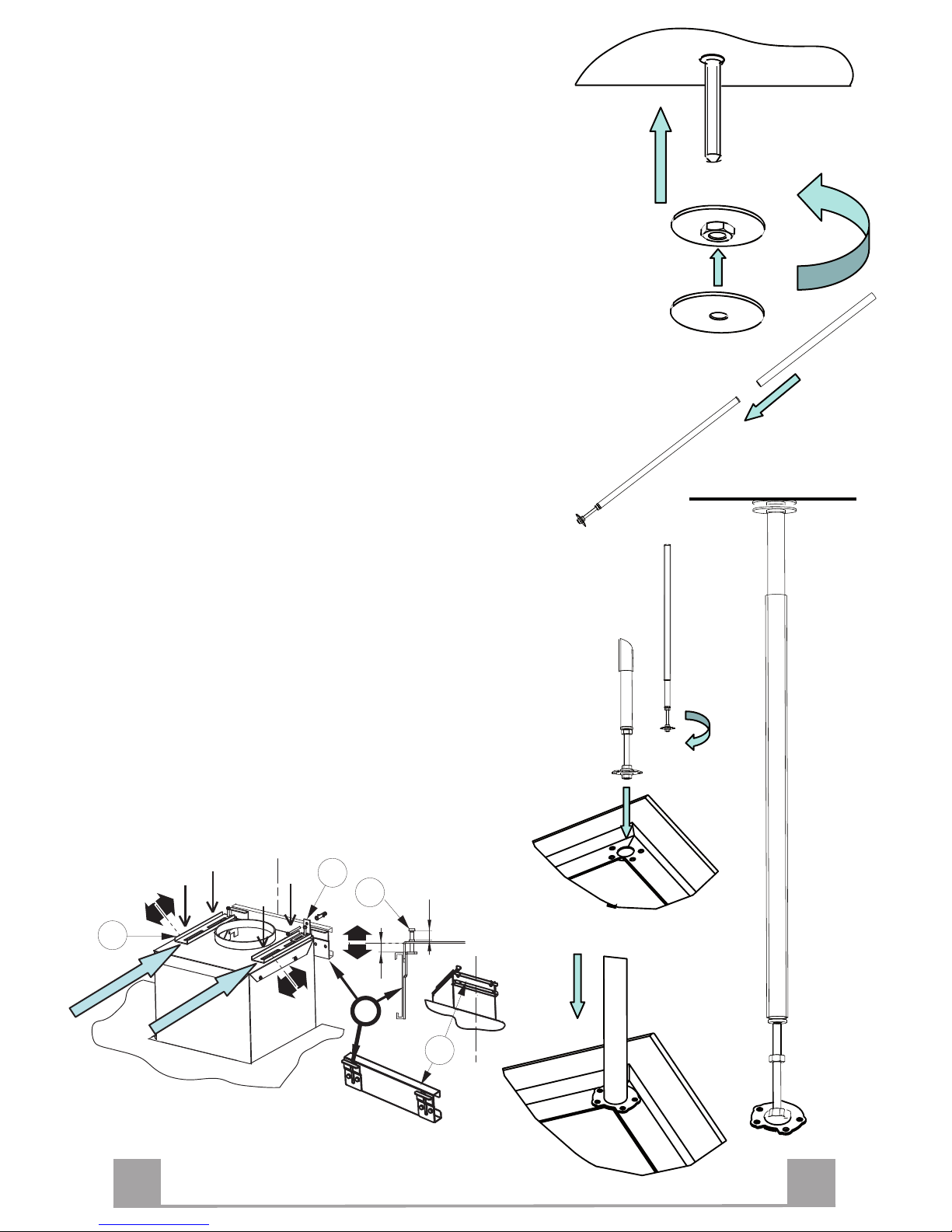

• FITTING THE HOOD
4)Fix the chimney bracket item D and the hood bracket item B
on the wall Fig. 5.

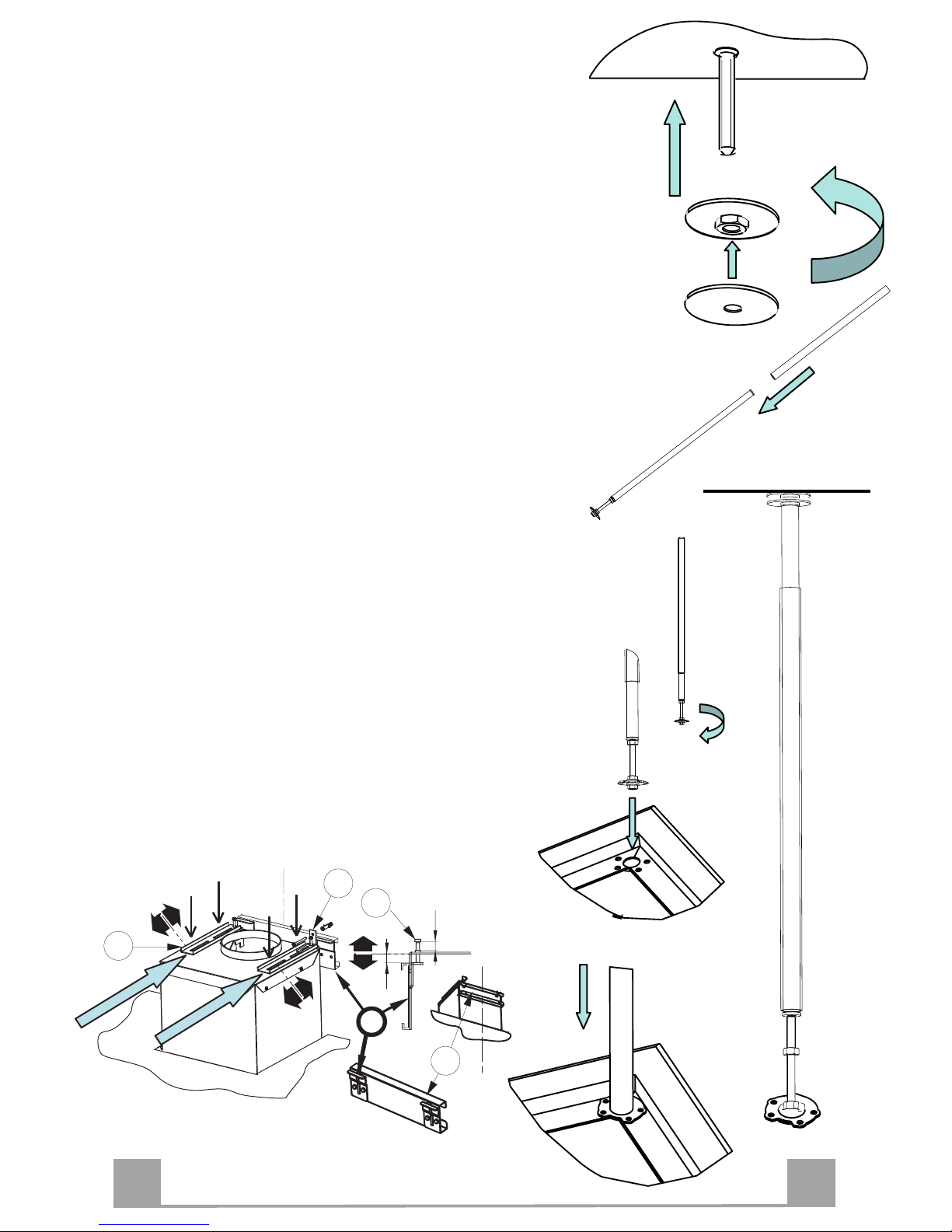

3) Fitting the telescopic pins (Fig. 8):
a) When fixing the telescopic pins to a plasterboard
ceiling ensure it is reinforced as illustrated in Fig. 3
and attach using 2 Ø10mm nuts and bolts ensuring
the bolts as sleeved between the plasterboard and
the joist supports to prevent the ceiling being damaged
when the bolts are tightened up. If the ceiling is
concrete, use Ø 10 mm steel rawl bolts or anchors plugs
with external threads (Not provided). Plastic rawl plugs
must not be used.
b) Screw the nuts onto the Ø 10 mm rod exceeding the
ceiling, the welding washers upon as illustrated Fig. 4a.
c) Slide the tubes item O around the tubes with the rod
(Fig. 4b).
d) Unscrew the lock nuts (Fig 4c) and expand the rods
to the require length.
e) Place the second washers, screw the upper tubes onto
the Ø 10 mm rod exceeding the ceiling and then tighten
the upper tubes giving a quarter turn by hand. Adjust the
lenght of the rods ensuring the canopy aligns horizontally
and vertically with the cooking appliance Fig. 4e and then
tighten the lock nuts with moderation.
5) Hook and place the hood under the pins item O for hanging the
canopy to the ceiling .
Attention: 3 persons are necessary to secure this operation.
The bracket D of the chimney is not a carrying element, only
the 2 telescopic pins and the bracket B.
6) Fix the telescopic pins to the corners of the canopy with
the washer 5 holes with the 4 screws as illustrated Fig. 4f.
7) Finish by expanding the upper tubes slightly around the
rods to the bottom Fig. 4g.
8)Check the vertical and parallelism of the chimney and the
canopy. Accessories hook onto the cup screws item T can
be adjusted horizontally and vertically by turning the
adjustment screws V1 and V2.
Fig. 4a
Fig. 4b
Fig 4c
ECH
EL L
E1 /
2
Fig. 4e
Fig. 4f.
Fig. 4g
C
G
F
B
E
10
10
Fig. 5

J
6
EN 6

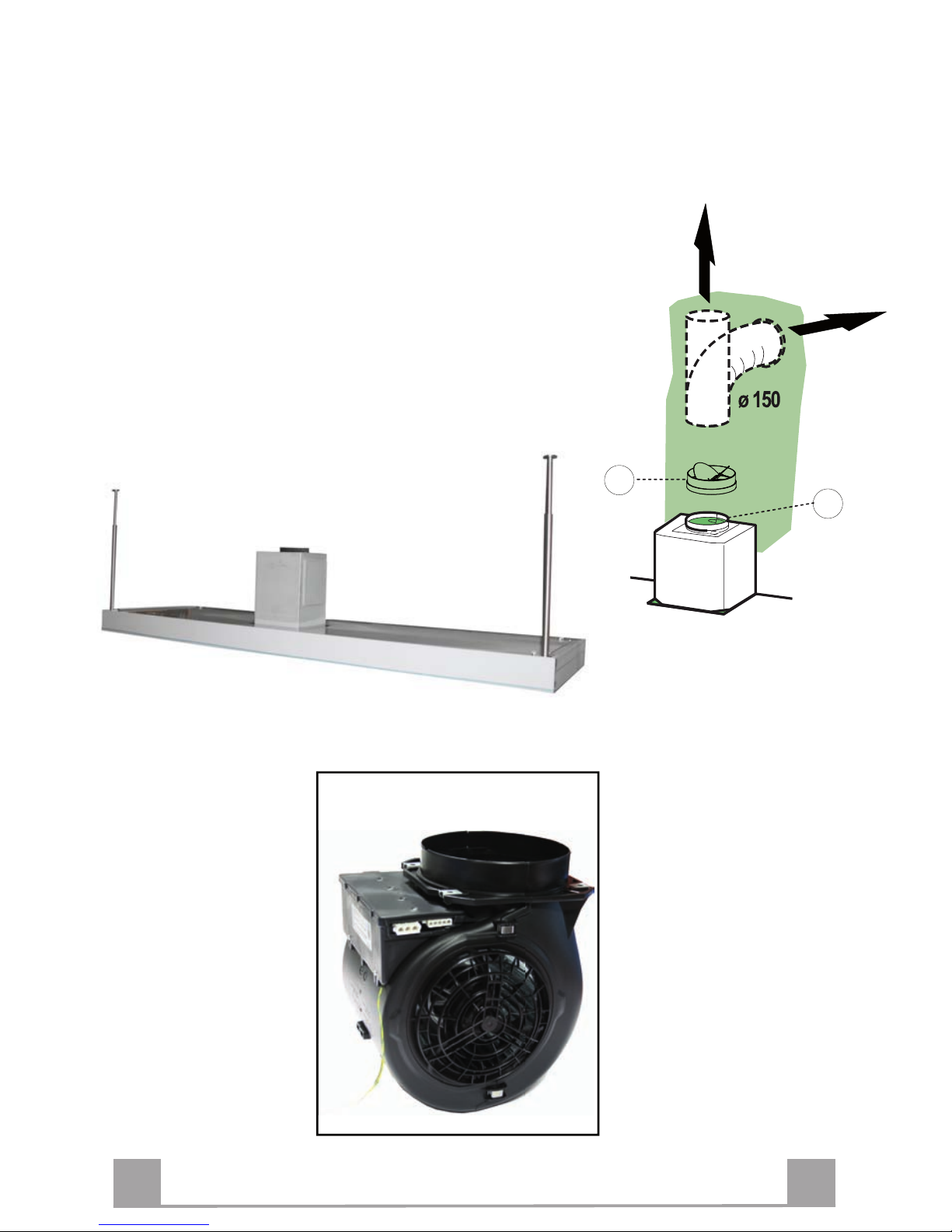

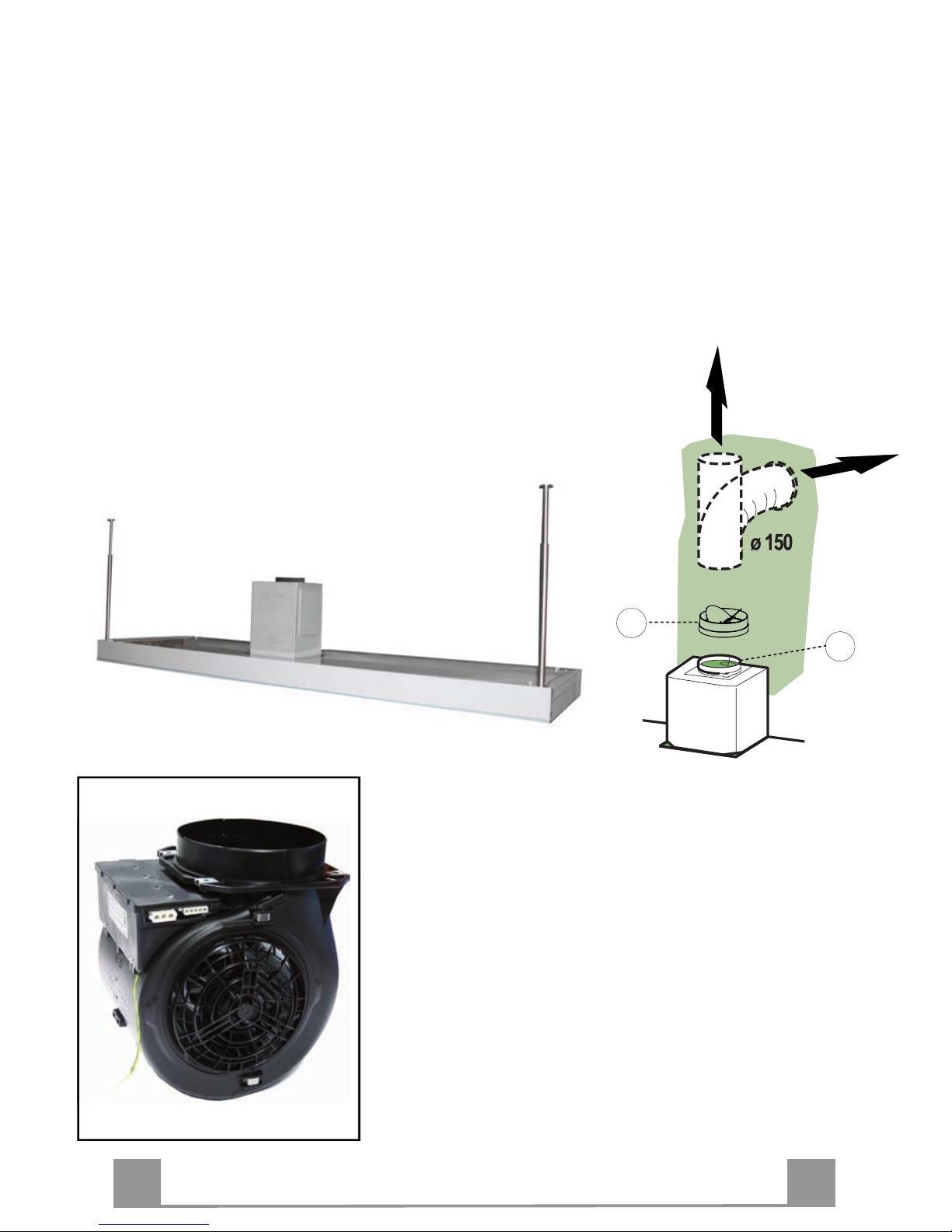

• DUCTING IN THE EXTRACTION MODE:
The hood is more effective when used in the extraction mode (ducted to the outside). When the cooker
hood is ducted to the outside, charcoal filters are not required.
The ducting used must be 150 mm (6 INS), rigid circular pipe and must be manufactured from fire
retard-ant material, produced to BS.476 or DIN 4102-B1. Wherever possible utilise rigid circular pipe
which has a smooth interior, rather than the expanding concertina type ducting.
Maximum length of ducting run: - 4 metres with 1 x 90° bend.
- 3 metres with 2 x 90° bends.
- 2 metres with 3 x 90° bends.
The above assumes our 150 mm (6 INS) ducting is being installed. Please note ducting components
and ducting kits are optional accessories and have to be ordered, they are not automatically supplied
with the chimney hood.

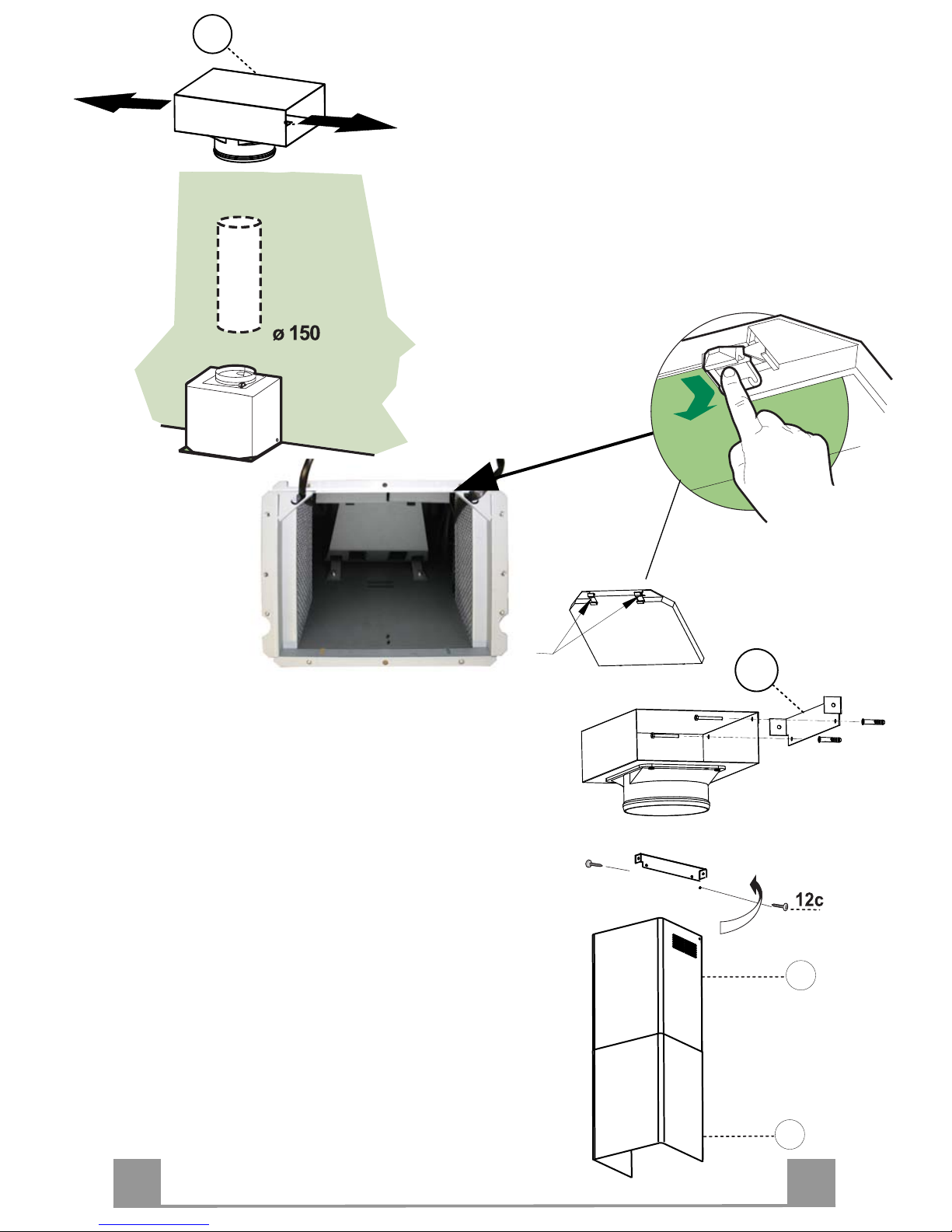

9) Fit the noise-reduction tube item I over the round outlet
item 6 on top of the canopy while pressing down until they
snap into position, place the non-return backflow flaps item J
and secure the connections with appropriate clamping rings
or adhesive tape (Fig. 6 ).
10) Connect the ducting 150mm (6 INS) and secure the con-
nections with appropriate clamping rings or adhesive tape
(Fig. 6).
11) Before fitting the chimney to the canopy make the electrical
connection as described in the section titled ELECTRICAL.
• Connect the hood to the mains through a two-pole switch hav-
ing a contact gap of at least 3 mm.

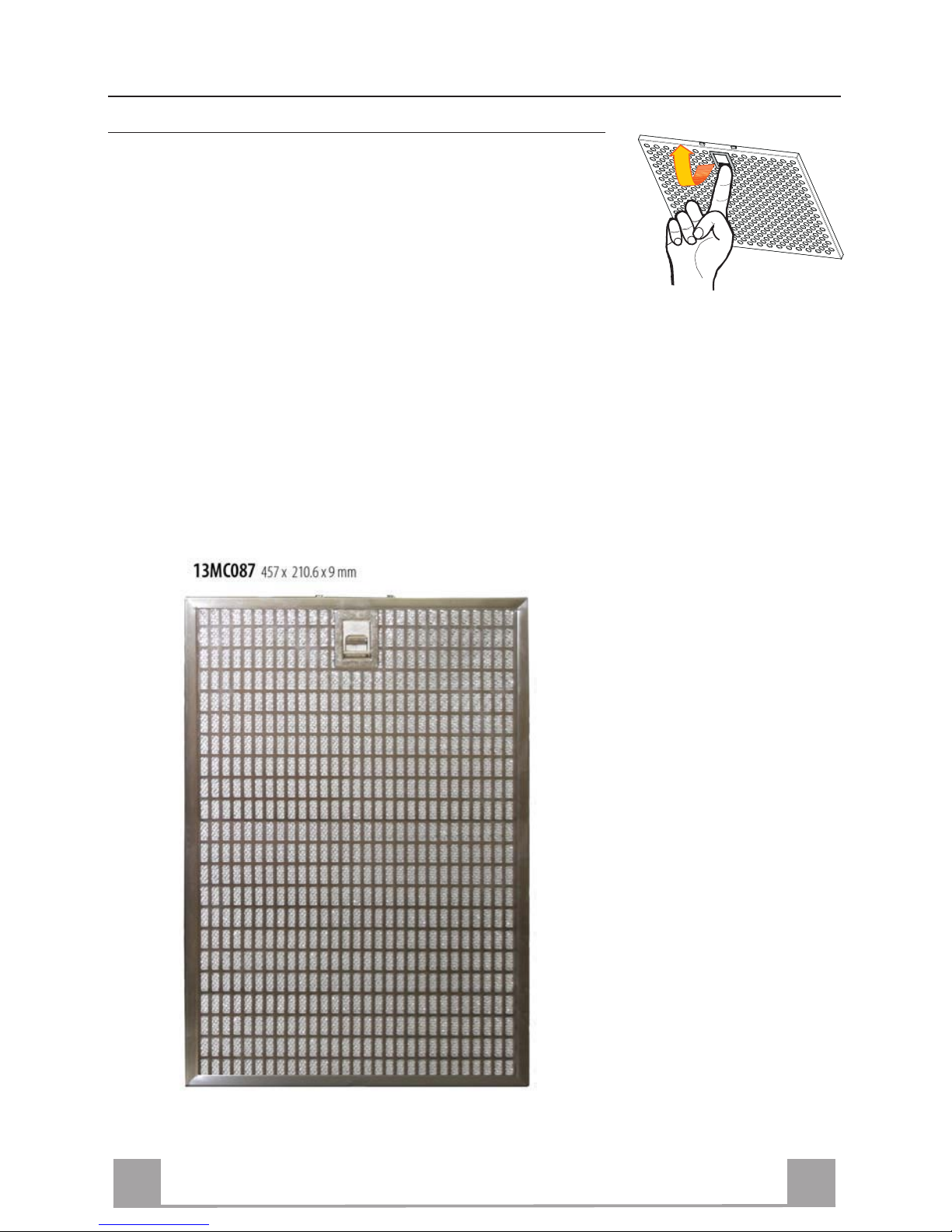

• Remove the grease filters (see paragraph Maintenance) being
sure that the connector of the feeding cable is correctly inserted
in the socket placed on the side of the fan.
• Join the connectors.

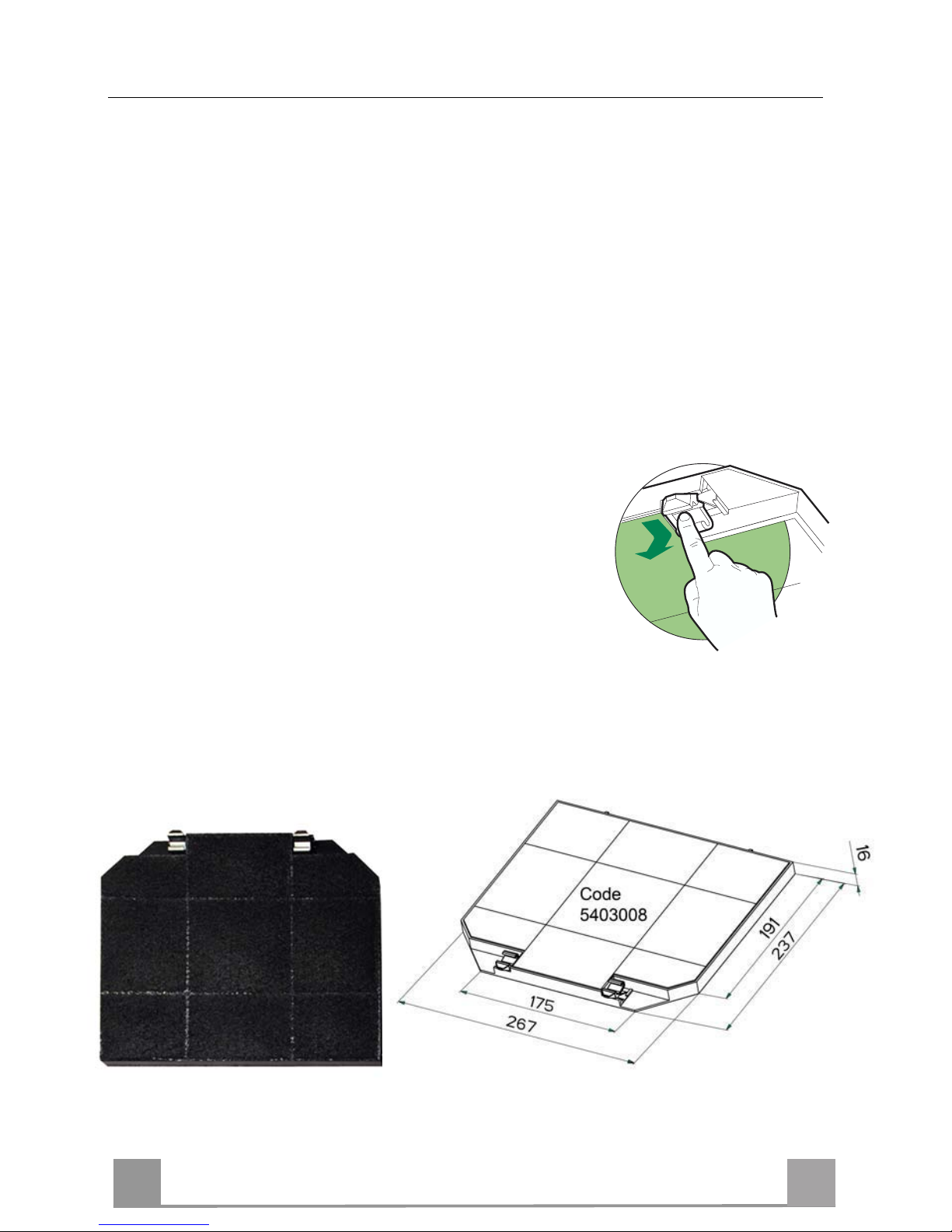

• Install the odour filter and the charcoal filter in case the hood is
to be used in recycling version.
• Install the grease filter again.

EN 7
• Fitting the Chimney
15) Place the Top chimney with the slots facing upwards
when installing the recirculation version, or vice versa with the
slots facing downwards when installing the ducting version.

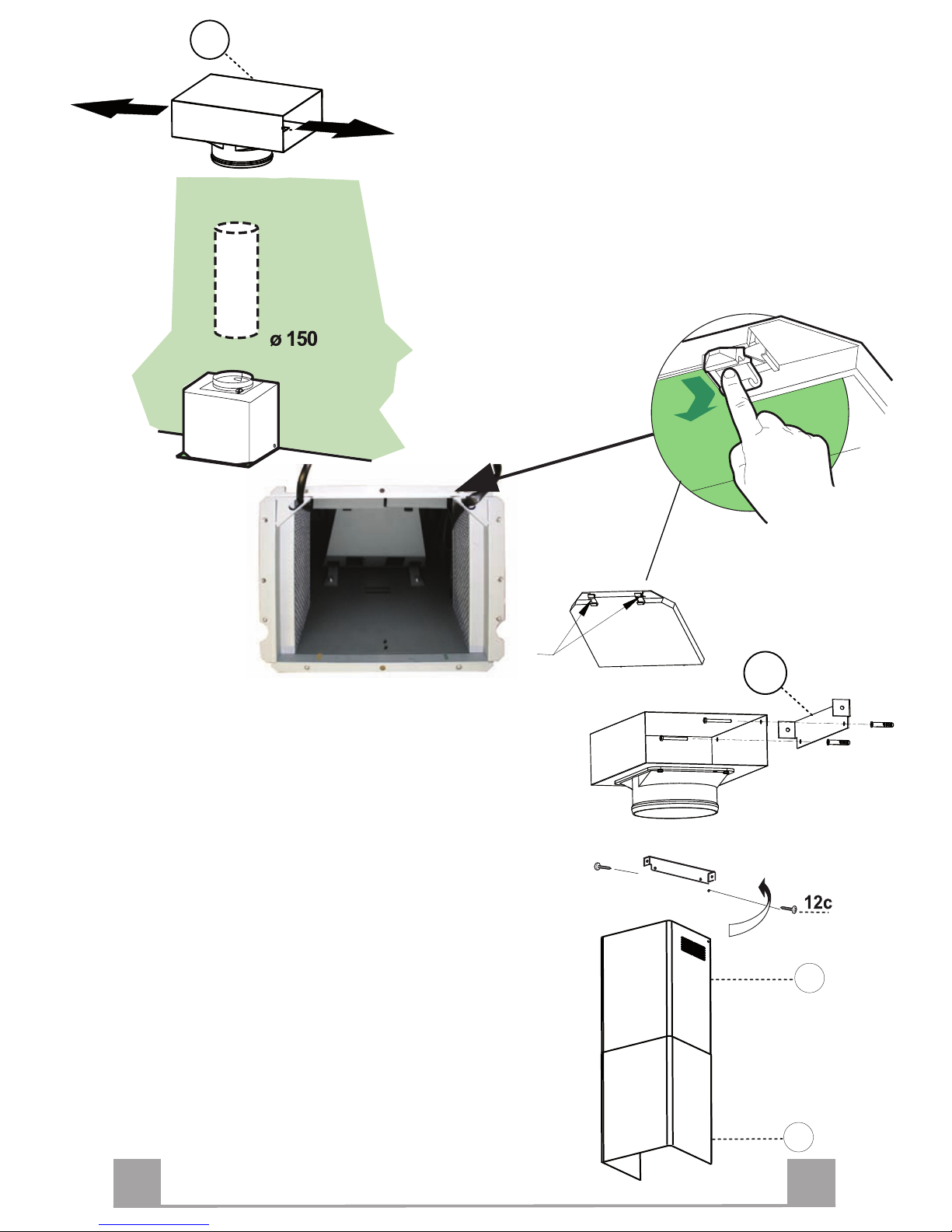

• Ducting in the recirculation mode
A
12) Fit the recirculation spigot Ronto the
chimney bracket.
13) Connect the ducting 150mm (6 INS)
not provided between motors item 6
and the recirculation spigot and secure
the connections with appropriate clamping
rings or adhesive tape (Fig. 6).
14) Insert the charcoal filter into the base of
the motor housing and secure the filter with
two securing straps
A as illustrated Fig. 6.
Fig. 6
16) Each chimney stack consists of two sections. Fit the upper
sections item 7a & b, first by expanding the chimneys
slightly to allow them to clamp around the bracket item D and
secure the chimney stacks to the brackets using the two M4
screws item 12c provided. Fit the lower chimney sections by
expanding the chimneys slightly to allow them from the top of
the canopy to clamp around the upper chimney sections.
R
D
7b
7a

EN 8
USE

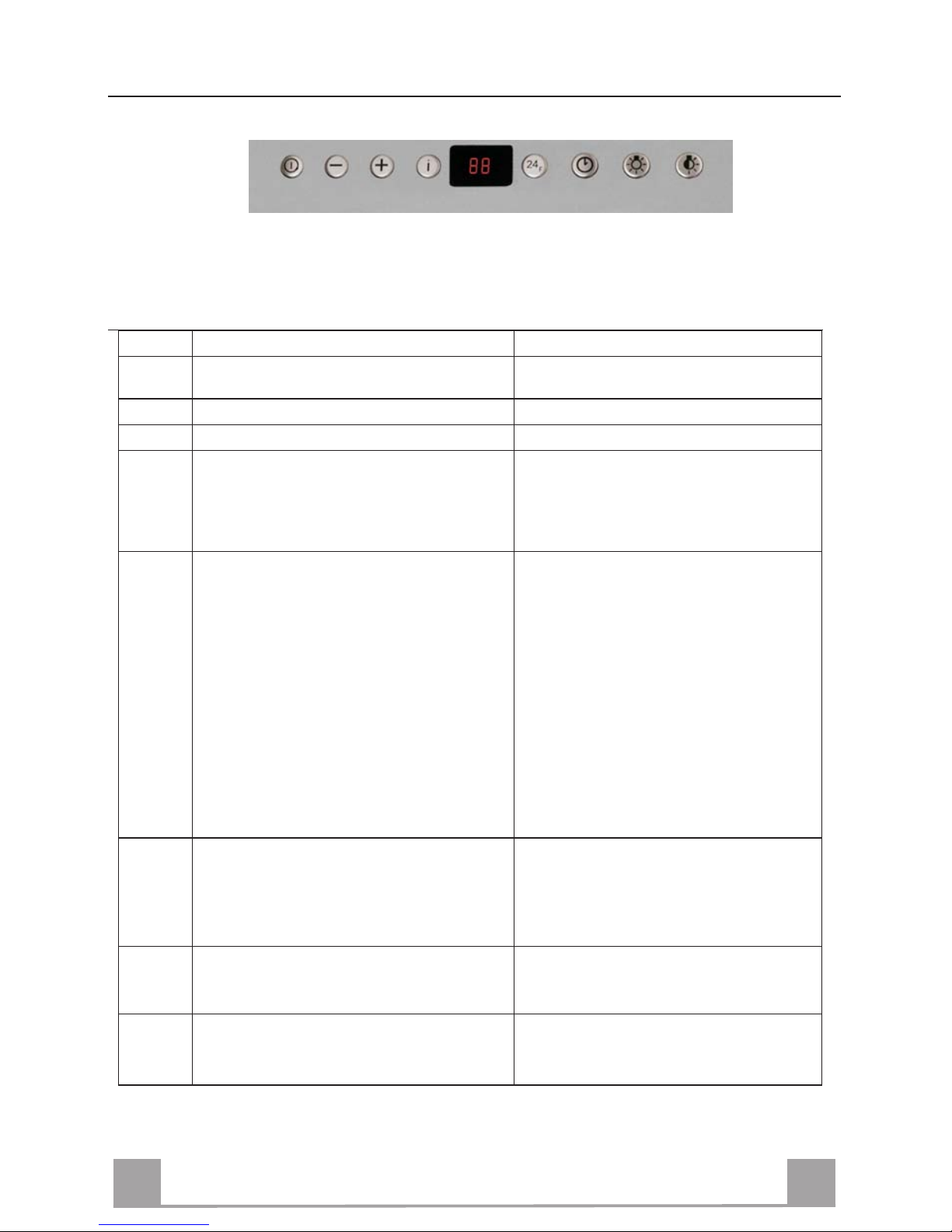

Control panel
A B C D E F G H
Button Function Display
ATurns the suction motor on and off at the last
speed used. Displays the speed set
BDecrease the working speed.
CIncrease the working speed.
DActivates intensive speed from any other
speed even with the motor off. This speed is
timed to run for 10 minutes, after which the
system returns to the previous speed. Suitable
to deal with maximum cooking fumes.
Displays HI and the bottom right hand spot
flashes once a second.
EActivates the motor at a speed that allows
extraction of 100 m3/h for 10 minutes every
hour, after which the motor stops.
When the filter alarm is on, press the button
for approximately 3 seconds to reset the
alarm. These indications are only visible
when the motor is turned off.
Displays 24 and the bottom right hand spot
flashes, while the motor is turned on
On completing the procedure the previous
indicator is turned off:
FF indicates that the metal grease filters
need washing. The alarm is triggered
after the Hood has been in operation
for 100 hours.
EF indicates that the activated charcoal
filter needs changing and the metal
grease filters need washing. The
alarm is triggered after the Hood has
been in operation for 200 hours.
FActivates automatic shutdown after 30’. Suit-
able to complete elimination of residual
odours. Can be activated from any position,
and is turned off by pressing the button or
switching the motor off.
Alternately displays the working speed and
the time remaining before the hood turns
off. The bottom right hand spot flashes.
G
H
Turns the main lighting system on and off.
Turns the ambiance lighting system on and off.
(Not used on version 2200)

EN 9
MAINTENANCE

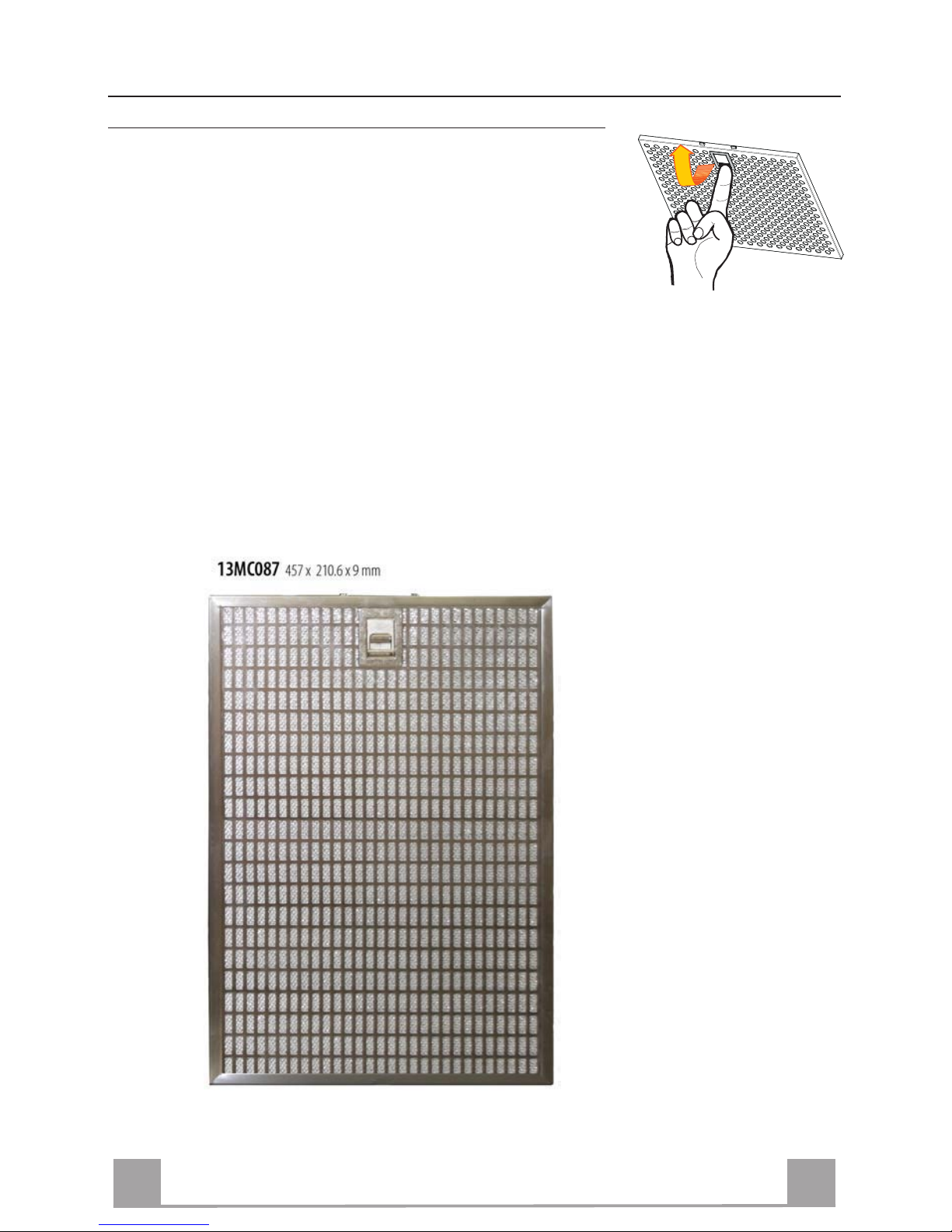

Metal grease lters
Filters can be washed in the dish machine. They need to be
washed when FF-sign appears on the display or in any case every
2 months, or even more frequently in case of particularly inten-
sive use of the hood.
Alarm reset
•Switch off the hood and the lights. If the 24h-function has been
activated this has to be deactivated.
•Press the E-key till the display is unlit.
Cleaning the filters
•Unhook filters onebyone. supportingthe filters with onehand,
act on the knob (pull and rotate) and then take off the security
spring.
•Wash the filters, taking care not to bend them. Allow them to
dry before refitting.
•Reassemble the filters, paying attention on replacing the secu-
rity spring.
1500 (x 3)
1800 (x 4)
2200 (x 6)

EN 10
Charcoal filter (recycling version)
•This filter cannot be washed or regenerated. It must be replaced when the EF appears on the
display or at least once every 4 months.
Activation of the alarm signal
•In the recycling version hoods the filter saturation alarm must be activated during the instal-
lation or later.
•Switch off the hood and the lights.
•Disconnect the hood from the mains supply.
•When restoringthe connectionpress and hold B-key.
•When releasing the key two rotating rectangles appear on the display.
•Within 3 seconds press the B-key until a flashing confirmation appears on the dispaly:
•2 flashes with EF - charcoal filter saturation alarm ACTIVATED
•1 flash with EF - charcoal filter saturation alarm DEACTIVATED.
REPLACING THE CHARCOAL FILTER
Reset of the alarm signal
•Switch off the hood and the lighting. If the 24h-function has
been activated this has to be deactivated.
•Press the E-key until the display is unlit.
Replacing of the filter
•Remove the metal grease filters.
•Remove the saturated charcoal filter by releasing the fixing
hooks
•Fit the new filter and fasten it in its correct position.
•Put the metal grease filters in their seats.

EN 11
Lighting
12EC003 12EC004
4 x 9 W
9 W 11 W
2 x 11 W
CHANGING THE LAMPS
Neon lamps
•Unfasten the screw fixing the Neon cover, and unhook the
cover from the hood canopy.
•Change the lamp and insert a new one of the same type.
•Replace the Cover.

FR
2
22
CONSEILS ET SUGGESTIONS
• Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique
et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.
Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est
couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec des matériaux et des composants
de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation
des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec
les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives
potentielles contre l’environnement et la santé humaine.
La présente notice d'emploi vaut pour plusieurs versions de l'appareil.
Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre ap-
pareil.
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à une installation
non correcte ou non conforme aux règles de l’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de
650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la pla-
quette apposée à l’intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre
de l’installation électrique domestique ait été effectuée conformément aux nor-
mes en vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre
égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court
possible.
• Eviter de connecter la hotte à des conduites d’évacuation de fumées issues
d’une combustion tel que (Chaudière, cheminée, etc…).
• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce
ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous
devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue,
pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration
de l’air pur.
UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans le but
d’éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces der-
nières par rapport au fond des marmites.
• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait
s’enflammer.
• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants)
ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des
personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à
moins d'être sous le contrôle et la formation de personnes responsables de leur
sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appa-
reil.
ENTRETIEN
• Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la fiche
ou en actionnant l’interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence
conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et
détersif liquide neutre.
650 mm min.

FR
3
23
CARACTERISTIQUES Encombrement
170
139
1415
10
508
7
40
258.5
60407
220 8
77
1198.5
108.25
898.5
77
DESSOUS HOTTE
FIG. 2
1500
170
139
1415
10
508
7
40
258.5
60407
220 8
77
1198.5
108.25
300
77
DESSOUS HOTTE
170
139
1715
7
40
258.5
60407
220 8
77
1498.5 450
77
108.25
DESSOUS HOTTE
10
508
1800
170
139
1715
10
7
40
258.5
60
407
220 8
77
1498.5
108.25
450
77
DESSOUS HOTTE
508
CB
V1 V2

INSTALLATION
Montage et raccordement doivent être réalisés par un
installateur* qualifié(*) Le non-respect de cette
condition entraîne la suppression de la garantie du
constructeur et tout recours en cas d’accident.
Attention: prendre bien soin d’employer les chevilles
adaptées au support, se renseigner au près des
fabricants, effectuer un scellement si nécessaire. La
société décline toute responsabilité en cas d’accrochage
défectueux dû au perçage et chevillage au plafond.
• PERCAGE ET FIXATION AU PLAFOND :
1) A l’aide d’un fil à plomb reporter au plafond le centre du plan de cuisson.
Tracer les axes parallèlement au plan de cuisson et positionner comme
indiqué Fig. 1 & 2 :
- Les 2 points de fixations pour la fixation des jambes télescopiques Rep. O.
- Le trou Ø 170 mm pour passer la gaine d'évacuation d'un diamètre de
150 mm et le passage du cordon d’alimentation.
- 2 trous pour la fixation du support de haut de conduit Rep. D.
2) Percer le plafond et le mur à l’endroit de la pose.
- 4 trous pour la fixation de la hotte Rep. B.
Fig. 1
Fig. 3
508
20
110
220
152
3
R5
258.5
40
D
170
139
10
508
7
40
258.5
60407
220 8
77
498.5
108.25108.25
606.75
498.5901.5
606.75
2115
258.5
220
DESSOUS HOTTE
2200
FR 24

FR
3
25
Fig. 4a
Fig. 4b
Fig 4c
Fig. 4g
4) Fixer sur le mur le support de conduit haut Rep. D et le
support de la hotte Rep. B (Fig. 5).
3) Montage des jambages télescopiques Rep. O :
a) Si le plafond est en béton, employer 2 chevilles en
fonte pour vis de diamètre 10 mm, exclure les chevilles
en plastique. Si le plafond vous semble de solidité
douteuse, ne pas hésiter à le renforcer dans les combles
en faisant traverser des tiges filetées de diamètre 10mm.
(Fig. 3)
b) Visser la rondelle plate avec l’écrou soudé Fig. 4a sur
la tige filetée diamètre 10mm sortant du plafond (l’écrou
vers le bas).
c) Mettre en place les tubes Rep. O en les coulissant sur
les tubes avec tiges filetées (Fig. 4b).
d) Desserrer le contre écrou Fig. 4c et allonger la tige
filetée de la hauteur voulue sous plafond.
e) Mettre la seconde rondelle en place, et visser le tube
supérieur sur la tige filetée sortant du plafond en
l’approchant de la rondelle et serrer d’un quart de tour
manuellement. Parfaire l’horizontalité de la hotte en jouant
sur la longueur des tiges filetées et bloquer le contre écrou
modérément (Fig. 4e).
5) Accrocher et présenter la hotte sous les jambages
télescopiques Rep. O .
Attention : Cette phase du montage doit être réalisée à
3 personnes compte tenu du poids et de la forme dissy-
métrique de la hotte. La structure du conduit n'est pas
porteuse, seules les 2 jambages Rep. O sont porteurs.
6) Fixer les jambages ainsi montés par leurs rondelles 5 trous
dans les angles et au centre de la hotte à l’aide des 4 vis déjà
en place (Fig. 4f).
7) Finir en faisant glisser doucement les tubes supérieurs
(Fig. 4g) vers le bas.
8) Vérifier l’aplomb et le parallélisme de la hotte. Les
accessoires accrochés sur les vis à oeillet Rep. T peuvent
être ajustés en alignement avec les vis Rep. V1 et en
inclinaison avec les vis Rep. V2.
ECH
EL L
E1 /
2
Fig. 4e
Fig. 4f.
C
G
F
B
E
10
10
Fig. 5

FR
3
26
J
6
•Raccorder la hotte à l'alimentation électrique au travers d'un interrupteur
ayant un jeu en position ouvert d'au moins 3 mm entre ses pôles.
• Enlever les filtres métalliques (Voir paragraphe Service) et vérifier
que les connecteurs du faisceau électrique sont bien insérés dans
les prises de chaque coté du moteur.
• Raccorder les connecteurs.
• Mettre en place le filtre charbon dans le cas ou la hotte est
utilisée en version recyclage.
• Remettre en place les filtres métalliques
.
• RACCORDEMENT EN MODE EVACUATION EXTERIEUR:
9) Mettre le silencieux (Rep. I) sur la sortie de l’appareil (Rep. 6). Puis le clapet anti retour (Rep. J) et
fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés (Fig. 6).
10) Raccorder le tuyau flexible à l’évacuation extérieure et à la sortie de l’appareil. Fixer l’ensemble à
l’aide de colliers ou de ruban adhésif appropriés (Fig. 8).
11) Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique).

R
FR
3
27
•
15) Mettre en place le haut de conduit constitué de 2
éléments. En version recyclage, veiller à ce que les grilles
de sortie soient positionnées en face des sorties du
déflecteur R.
• RACCORDEMENT EN MODE RECYCLAGE :
A
Fig. 6
12) Fixer le déflecteur Rsur le support
de conduit D.
13) Raccorder le tuyau 150 mm non
fourni entre la sortie du moteur Rep 6 et
le déflecteur R et sécuriser la connection
avec des anneaux ou et du ruban adhesif.
14) mettre en place le filtre charbon dans
son logement à la base du moteur et
vérrouillé le avec les 2 languettes A
comme décrit FIG. 6.
INSTALLATION DE L'ABILLAGE DE CONDUIT:
D
7b
7a
16) Emboîter le haut de conduit dans le bas de conduit
télescopique Rep. 7a & b et fxer le haut de conduit au support
Rep. D par 2 vis M4 Rep. 12c fournies. Puis coulisser le bas de
conduit jusqu’au bloc moteur.

FR
3
28
UTILISATION
Tableau de commandes
Touche
AAllume et éteint le moteur d’aspiration à la der-
nière vitesse d’utilisation. Indique la vitesse de réglage.
BRéduit la vitesse d’exercice.
CAugmente la vitesse d’exercice.
DActive le régime intensif à partir de n’importe
quelle vitesse, même à moteur éteint ce régime
est temporisé à 10 minutes, terme au bout duquel
le système retourne à la vitesse spécifiée en pré-
cédence. Fonction indiquée pour faire face aux
pointes d’émission de fumées de cuisson.
Affiche HI et le point en bas à droite cli-
gnote une fois par seconde.
EActive le moteur à une vitesse qui permet une
aspiration de 100 m3/h pendant 10 minutes par
heure, après quoi le moteur s’arrête.
Pour remettre à zéro l’alarme de filtre une fois
déclenchée, appuyez sur la touche pendant envi-
ron 3 secondes. Ces signalisations ne sont visi-
bles qu’à moteur éteint.
Affiche 24 et le point en bas à droite cli-
gnote tandis que le moteur est en service.
Une fois la procédure terminée, la signalisa-
tion visualisée en précédence s’éteint.
FF signale la nécessité de laver les filtres
anti-gras métalliques. L’alarme entre en
fonction au bout de 100 heures de travail
effectif de la hotte.
EF signale la nécessité de remplacer les
filtres au charbon actif et indique que les
filtres anti-gras métalliques doivent égale-
ment être lavés. L’alarme entre en fonction
au bout de 200 heures de travail effectif de
la hotte.
FActive l’extinction automatique avec un délai de
30 minutes. Indiqué pour compléter
l’élimination des odeurs résiduelles. Peut être
activé à partir de n’importe quelle position; dé-
sactivé en appuyant sur la touche ou en éteignant
le moteur.
Affiche alternativement la vitesse
d’exercice et le temps restant jusqu’à
l’extinction de la hotte. Le point en bas à
droite clignote.
G
H
Fonction Affichage
Allume et éteint l’éclairage principal.
Allume et éteint l'éclairage d'ambiance.
(Non utilisé sur version 2200)
A B C D E F G H

FR 3
29
ENTRETIEN
Filtres à graisse métalliques
Ils sont lavables même en lave-vaisselle et doivent être lavés
chaque fois que le symbole FF s’affiche ou environ tous les 2
mois ou plus souvent même, en cas d’utilisation particulièrement
intensive.
Rétablissement du signal d’alarme
•Eteindre les lumières et le moteur d’aspiration; au cas où la fonc-
tion 24h est active, il convient de la désactiver.
•Appuyer sur la touche Ejusqu’à ce que l’afficheur s’éteigne.
Nettoyage Filtres
•Décrochez un filtre à la fois. En le soutenant avec la main bou-
gez la pomme (tirer et tourner) aprés ça, relachez le ressort de
securité.
•Laver les filtres en évitant de les plier et les laisser sécher avant
de les remonter.
•Remontez les en faisant attention à bien repositionner le ressort
de securité.
1500 (x 3)
1800 (x 4)
2200 (x 6)
