Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
¡Atención! Tensión eléctrica
¡Atención! Piezas calientes
Aviso: Si se produce una caída de presión por debajo de la presión de conexión, la unidad se enciende
automáticamente sin avisar.
¡Atención! ¡Antes de la primera puesta en marcha comprobar el nivel de aceite y cambiar el tapón de
cierre del aceite!
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 5Anl_RB_AC_230_50_Ex_Co.SPK7.indb 5 22.04.15 08:1622.04.15 08:16

E
- 6 -
Peligro!
Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le-
siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver-
tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual-
quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci-
as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.
1. Instrucciones de seguridad
Peligro!
Lea todas las instrucciones de seguridad e
indicaciones. El incumplimiento de dichas inst-
rucciones e indicaciones puede provocar descar-
gas, incendios y/o daños graves. Guarde todas
las instrucciones de seguridad e indicacio-
nes para posibles consultas posteriores.
Advertencias de seguridad
¡Atención! Siempre que se trabaje con
este compresor, se tendrán en cuenta las
siguientes medidas de seguridad básicas
para evitar descargas eléctricas o cualquier
riesgo de accidente y de incendio. Leer y ob-
servar estas instrucciones antes de utilizar
el aparato.
• Mantener ordenada la zona de trabajo
El desorden en la zona de trabajo podría pro-
vocar accidentes.
• Tener en cuenta las condiciones ambien-
tales en las que trabaja
No exponer el compresor a la lluvia. No utili-
zar el compresor en un ambiente húmedo o
mojado. ¡Peligro de muerte por descarga elé-
ctrica! Procurar que la zona de trabajo esté
bien iluminada. No utilizar el compresor cerca
de líquidos o gases inflamables. ¡Peligro de
explosión!
• Protegerse contra descargas eléctricas
Evitar el contacto corporal con cualquier
tipo de piezas con toma de tierra como, por
ejemplo, tuberías, calefactores, cocinas eléc-
tricas o frigoríficos.
• ¡Mantenga el aparato fuera del alcance
de los niños!
No permitir que otras personas toquen el
compresor o el cable, mantenerlas apartadas
de la zona de trabajo.
• Guardar de forma segura el compresor
Guardar el compresor que no se utilice en
lugar cerrado y seco y fuera del alcance de
los niños.
• No sobrecargar el compresor
Se trabaja mejor y con más seguridad per-
maneciendo dentro de la potencia indicada.
• Ponerse ropa de trabajo adecuada
No llevar ropa holgada ni joyas durante el
trabajo. Éstas podrían engancharse en las
piezas móviles de la herramienta. Cuando se
trabaja al aire libre, es recomendable llevar
guantes de goma y zapatos de suela antides-
lizante. Llevar una redecilla para el cabello si
se tiene el pelo largo. ¡Peligro de sufrir daños!
• No utilizar el cable de forma inapropiada
No tirar del compresor por el cable, y no uti-
lizarlo para desenchufar.Es preciso proteger
el cable del calor, del aceite y de cantos vi-
vos. Se puede dañar el cable/enchufe.
• Cuidar bien el compresor
Mantener el compresor limpio para trabajar
de forma correcta y segura. Seguir las dis-
posiciones sobre mantenimiento. Controlar
regularmente el enchufe y el cable y hacer
que un especialista reconocido los sustituya
en caso de que estos hayan sufrido algún
daño. Controlar las alargaderas regularmente
y sustituir aquellas que estén dañadas.
• Retirar el enchufe de la toma de corriente
Cuando no se utilice, antes de realizar el
mantenimiento.
• Es preciso evitar una puesta en marcha
de la máquina no intencionada
Asegurarse de que el interruptor esté de-
sconectado antes de enchufar la máquina a
la red eléctrica.
• Alargaderas en el exterior
Si trabaja al aire libre, utilizar sólo alarga-
deras homologadas a tal efecto y correspon-
dientemente etiquetadas.
• Estar constantemente atento
Observar atentamente su trabajo. Actuar de
forma razonable. No utilizar el compresor cu-
ando no se esté concentrado.
• Comprobar que el compresor no presen-
te daños
Comprobar cuidadosamente que los disposi-
tivos de protección o partes ligeramente da-
ñadas funcionen de forma adecuada y según
las normas antes de seguir utilizando el com-
presor. Comprobar si las piezas móviles fun-
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 6Anl_RB_AC_230_50_Ex_Co.SPK7.indb 6 22.04.15 08:1622.04.15 08:16

E
- 7 -
cionan correctamente, sin atascarse, o si hay
piezas dañadas.Todas las piezas deberán
montarse correctamente para garantizar la
seguridad del aparato. Las piezas o dispositi-
vos de protección dañados se deben reparar
o sustituir en un taller de atención al cliente, a
menos que en el manual de instrucciones se
indique otra cosa. Los interruptores averiados
deben sustituirse en un taller de asistencia
técnica al cliente. No utilizar ninguna herra-
mienta cuando no funcione el interruptor de
conexión/desconexión.
• ¡Atención!
Por su propia seguridad, utilizar sólo los
accesorios o piezas de recambio que se
indican en el manual de instrucciones o las
recomendadas por el fabricante. El uso de
otros accesorios o piezas de recambio no
recomendadas en el manual de instrucciones
o en el catálogo puede provocar riesgo de
daños personales.
• Las reparaciones deben correr a cargo
de un electricista especializado
Las reparaciones sólo puede llevarlas a
cabo un electricista especializado, ya que
de otro modo el operario podría sufrir algún
accidente.
• Ruido
Ponerse protección para los oídos cuando se
esté empleando el compresor.
• Cambio del conducto de conexión
Cualquier daño en el cable de conexión debe
ser reparado por un electricista, evitando
así cualquier peligro. ¡Peligro por descargas
eléctricas!
• Inflar neumáticos
Controlar la presión de los neumáticos justo
después de inflarlos con ayuda de un manó-
metro calibrado, p. ej., en una gasolinera.
• Compresores móviles para obras
Asegurarse de que todas las mangueras y
válvulas sean adecuadas para que el com-
presor pueda disfrutar de la mayor presión de
trabajo admisible.
• Lugar de instalación
Colocar el compresor solo en una superficie
uniforme.
Instrucciones de seguridad para trabajar con
aire comprimido y pistolas de soplado
• La bomba del compresor y los cables alcan-
zan altas temperaturas durante el funciona-
miento. No tocarlos, puesto que de lo contra-
rio se pueden sufrir quemaduras.
• Mantener el aire aspirado por el compresor
libre de impurezas puesto que éstas podrían
provocar incendios o explosiones en la bom-
ba.
• Para soltar el acoplamiento de la manguera
sujetar bien con la mano la pieza de aco-
plamiento de la manguera. Así se evitarán
lesiones puesto que la manguera retrocede
de forma brusca.
• Llevar gafas de protección para trabajar con
la pistola de soplado. Peligro de lesiones pro-
vocadas por cuerpos extraños y piezas que
salen disparadas a raíz del soplado.
• No dirigir la pistola de soplado a personas ni
limpiar ropa puesta. ¡Peligro de sufrir daños!
Instrucciones de seguridad en la pulveriza-
ción
• No procesar pinturas ni disolventes con un
punto de inflamación inferior a los 55°C. ¡Peli-
gro de explosión!
• No calentar pinturas ni disolventes. ¡Peligro
de explosión!
• Si se procesan líquidos nocivos para la salud,
será preciso utilizar filtros (mascarillas) a
modo de protección.Tener en cuenta también
los datos sobre medidas de protección de los
fabricantes de dichos productos.
• Es preciso observar los datos indicados en
los envoltorios de los materiales procesados
y las identificaciones del reglamento sobre
materiales nocivos. En caso necesario, es
preciso aplicar medidas de protección adici-
onales, especialmente en lo que respecta a
llevar ropa y mascarillas adecuadas.
• En la sala de trabajo y durante el pulverizado
no se puede fumar. ¡Peligro de explosión!
Incluso los vapores de las pinturas son fácil-
mente inflamables.
• No debe haber fogones, lumbre directa o
máquinas que emitan chispas en las inmedia-
ciones.
• No guardar ni ingerir comida ni bebida en la
sala de trabajo. Los vapores de las pinturas
son nocivos para la salud.
• La sala de trabajo deberá tener más de
30 m3y se debe garantizar una buena ventila-
ción al pulverizar y secar. No pulverizar contra
el viento. Al pulverizar productos inflamables
o peligrosos, es preciso observar las disposi-
ciones de la autoridad policial local.
• No procesar junto con la manguera de
presión de PVC medios como gasolina de
comprobación, butanol ni cloruro de metileno.
Dichos medios destruyen la manguera de
presión.
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 7Anl_RB_AC_230_50_Ex_Co.SPK7.indb 7 22.04.15 08:1622.04.15 08:16

E
- 8 -
Funcionamiento de recipientes de presión
• El recipiente de presión se deberá recibir en
perfecto estado, operar de manera correcta,
supervisar, realizar de manera inmediata
los trabajos necesarios de mantenimiento y
conservación. Asimismo, será preciso tomar
las medidas de seguridad adecuadas que se
adapten a las circunstancias.
• La autoridad de supervisión podrá ordenar en
casos aislados medidas de vigilancia nece-
sarias.
• No poner en funcionamiento un recipiente de
presión cuando presente defectos que pue-
dan dañar a uno mismo o a terceros.
• Antes de cada funcionamiento, comprobar
que el recipiente de presión no esté dañado
ni oxidado. El compresor no debe utilizarse
con un recipiente de presión dañado u oxida-
do. Si detecta algún daño, deberá ponerse en
contacto con el taller del servicio técnico.
Guardar las instrucciones de seguridad en
lugar seguro.
Este aparato no ha sido concebido para ser utiliz-
ado por personas (incluyendo niños) cuyas capa-
cidades estén limitadas física, sensorial o psíqui-
camente, o que no dispongan de la experiencia
y/o los conocimientos necesarios. Las personas
aptas deberán recibir formación o instrucciones
necesarias sobre el funcionamiento del aparato
por parte de una persona responsable para su
seguridad.
Vigilar a los niños para asegurarse de que no jue-
guen con el aparato.
2. Descripción del aparato y
volumen de entrega
2.1 Descripción del aparato (fig. 1-4)
1. Filtro de aire de aspiración
2. Recipiente de presión
3. Rueda (eje montado)
4. Pata de apoyo
5. Acoplamiento rápido (aire comprimido regu-
lado)
6. Manómetro (para leer la presión ajustada)
7. Regulador de presión
8. Interruptor ON/OFF
9. Empuñadura para transporte
10. Válvula de seguridad
11. Tornillo de purga para agua de condensación
12. Manómetro (para leer la presión de la calde-
ra)
13. Acoplamiento rápido (aire comprimido no
regulado)
14. Tapón del aceite
15. Tornillo purgador de aceite
16. Mirilla para controlar el aceite
17. Orificio de llenado de aceite
18. Arandela (pequeña)
19. Tornillo de eje
20. Arandela de muelle
21. Tuerca para montaje de eje
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser-
vice Center o a la tienda especializada más cer-
cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al final del manual.
• Abrir el embalaje y extraer cuidadosamente
el aparato.
• Retirar el material de embalaje, así como los
dispositivos de seguridad del embalaje y para
el transporte (si existen).
• Comprobar que el volumen de entrega esté
completo.
• Comprobar que el aparato y los accesorios
no presenten daños ocasionados durante el
transporte.
• Si es posible, almacenar el embalaje hasta
que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue-
guen con bolsas de plástico, láminas y pie-
zas pequeñas! ¡Riesgo de ingestión y asfixia!
• Filtro de aire de aspiración
• Rueda (eje premontado) (2 uds.)
• Pata de apoyo
• Tapón de aceite
• Arandela pequeña (6 uds.)
• Arandelas de muelle (2 uds.)
• Tuercas, para el montaje del eje (4 uds.)
• Manual de instrucciones original
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 8Anl_RB_AC_230_50_Ex_Co.SPK7.indb 8 22.04.15 08:1622.04.15 08:16

E
- 9 -
3. Uso adecuado
El compresor sirve para generar aire comprimido
para herramientas que lo necesitan para su fun-
cionamiento.
Utilizar la máquina sólo en los casos que se indi-
can explícitamente como de uso adecuado. Cual-
quier otro uso no será adecuado. En caso de uso
inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon-
sable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no
está indicado para un uso comercial, industrial o
en taller. No asumiremos ningún tipo de garantía
cuando se utilice el aparato en zonas industria-
les, comerciales o talleres, así como actividades
similares.
4. Características técnicas
Tensión de red: .............................. 110 V ~ 60 Hz
Potencia del motor:...................2,2 HP S2 15 min
Velocidad (motor) rpm:................................. 3450
Velocidad (bomba) rpm:............................... 3450
Presión de servicio psi:..........................máx. 116
Volumen del recipiente de presión (en litros):.. 50
Potencia de aspiración teórica l/min ............. 230
Potencia generada (aire comprimido) a 102 psi: .
100 l/min
Potencia generada (aire comprimido) a 58 psi:....
118 l/min
Nivel de potencia acústica LWA en dB: ............. 97
Imprecisión KWA.............................................3 dB
Nivel de presión acústica LpA en dB:............... 85
Imprecisión KpA .............................................3 dB
Tipo de protección:.......................................IP20
Peso del aparato en kg:................. aprox. 30,5 kg
Cantidad de aceite:...................... aprox. 0,3 litros
Tipo de aceite: .................................SAE 15W-40
La duración de funcionamiento S2 15 min (servi-
cio temporal) indica que el motor con la potencia
nominal (1600 W) únicamente se puede cargar
de forma permanente durante el tiempo indicado
en la placa de datos (15 min). De lo contrario, se
sobrepasarían los límites de calentamiento ad-
misibles. Durante el descanso, el motor se enfría
volviendo a alcanzar su temperatura inicial.
Ruido
Los valores de emisión de ruidos se han deter-
minado conforme a EN ISO 2151.
5. Antes de la puesta en marcha
Aviso!
Antes de conectar la máquina, asegurarse de
que los datos de la placa de identificación coinci-
dan con los datos de la red eléctrica.
• Compruebe que el aparato no haya sufrido
daños durante el transporte. De ser así, los
daños detectados deberán comunicarse de
inmediato al transportista que ha entregado
en compresor.
• El compresor deberá colocarse cerca del
lugar de consumo.
• Es preciso evitar el uso de conductos de aire
largos o prolongaciones del cable de conexi-
ón.
• El aire aspirado por el compresor deberá ser
seco y libre de polvo.
• No instale el compresor en un recinto húme-
do o mojado.
• El compresor solo podrá ser operado en
recintos apropiados (con ventilación óptima,
temperatura ambiente +5°C - +40°C). El
recinto deberá estar libre de polvo, ácidos,
vapores, así como gases inflamables o explo-
sivos.
• El compresor es apto para su uso en recintos
secos. No se permite su uso en áreas de tra-
bajo donde se produzcan salpicaduras.
• Antes de la puesta en marcha es preciso
comprobar el nivel de aceite en la bomba del
compresor.
• Operar el aparato únicamente sobre una
base firme y plana.
• Emplear mangueras flexibles para evitar que
se transmitan cargas inadmisibles al sistema
de conductos en la conexión de la instalación
de compresión al sistema de conductos.
• Es necesario emplear un separador, colector
y posibilidades de desagüe según se requie-
re para procesar los líquidos que genera el
compresor antes de la puesta en marcha de
la instalación de compresión.
• Las mangueras de alimentación deben estar
equipadas con un cable de seguridad (p.
ej. un cable metálico) cuando las presiones
sean superiores a los 7 bar.
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 9Anl_RB_AC_230_50_Ex_Co.SPK7.indb 9 22.04.15 08:1622.04.15 08:16

E
- 10 -
6. Montaje y puesta en servicio
¡Atención!
¡Montar completamente el aparato antes de
ponerlo en servicio!

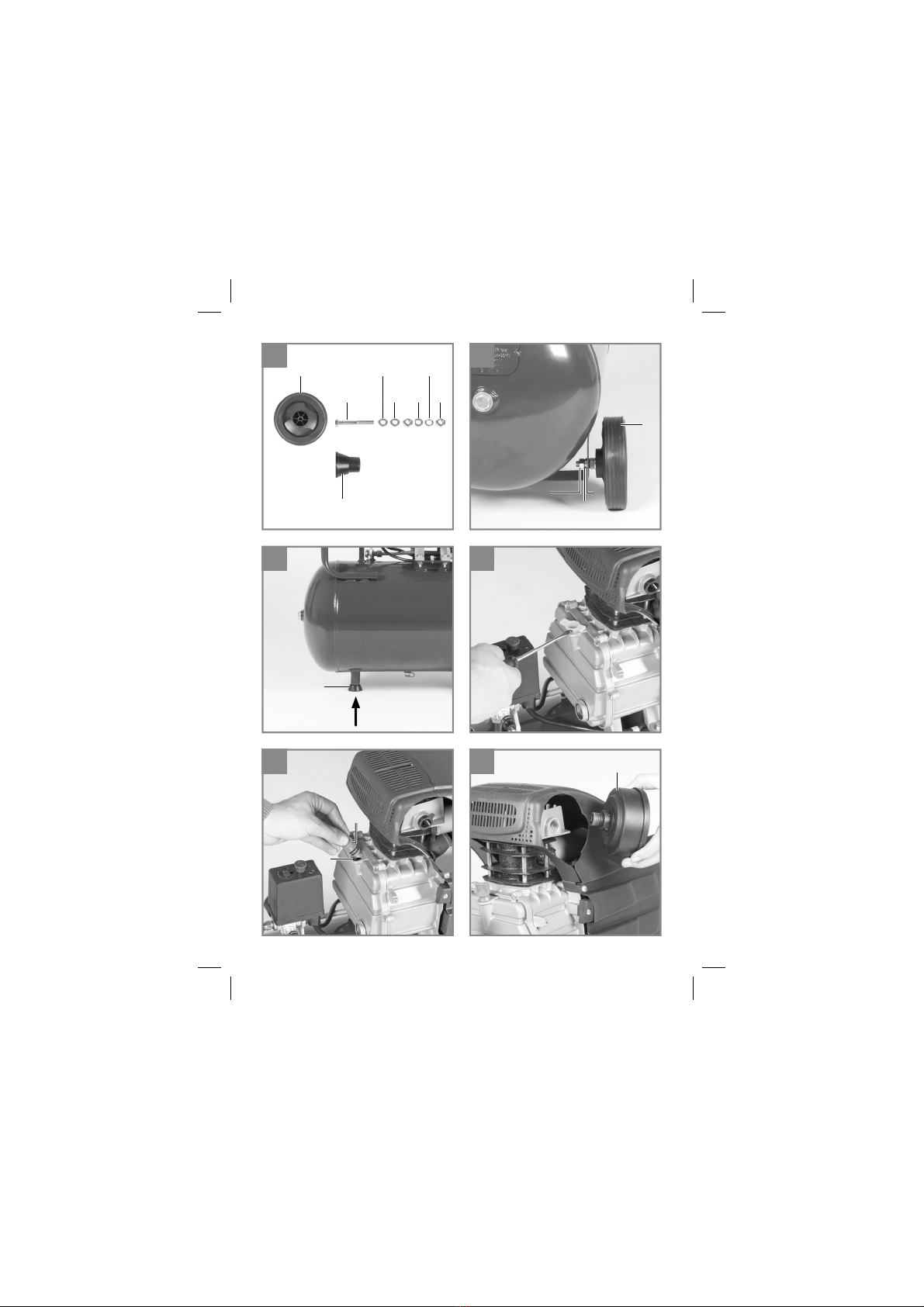

6.1 Montaje de las ruedas (3)
Montar las ruedas adjuntas siguiendo las indica-
ciones de la fig. 5.
6.2 Montaje de las patas de apoyo (4)
Montar las patas de apoyo (4) adjuntas siguiendo
las indicaciones de la fig. 6.
6.3 Cambiar el tapón de cierre del aceite (14)
Retirar con ayuda de un destornillador la tapa
de transporte del orificio de llenado de aceite e
introducir el tapón adjunto (14) en dicho orificio
(fig. 7, 8).
6.4 Montaje del filtro de aire (1)
Con ayuda de un destornillador, retirar la tapa
de transporte en la conexión del filtro de aire.
Atornillar el filtro de aire incluido en el volumen de
entrega (fig. 9).
6.5 Conexión a la red
• El cableado de gran longitud como, p. ej,. las
alargaderas, los tambores de arrollamiento
de cable, etc. causan cortes de corriente y
pueden dificultar la marcha de la máquina.
• Las bajas temperaturas, inferiores a 5°C,
pueden dificultar la marcha del motor.
6.6 Interruptor ON/OFF (8)
El compresor se conecta tirando del botón (8).
Para desconectar el compresor simplemente pre-
sionar el botón (8). (Fig. 2)
6.7 Ajuste de presión: (fig. 1,2)
• La presión se puede regular en el manómetro
(6) con el regulador de presión (7).
• La presión regulada se puede obtener del
acoplamiento rápido (5).
6.8 Ajuste del interruptor de presión
El interruptor de presión ha sido ajustado en
fábrica.
Presión de conexión: ca. 87 psi
Presión de desconexión: ca. 116 psi
7. Cambio del cable de conexión a
la red eléctrica
Peligro!
Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualificada para ello, evitando
así cualquier peligro.
8. Mantenimiento y limpieza
Peligro!
Desenchufar el cable cuando se realicen tra-
bajos de mantenimiento o de limpieza.
Aviso!
¡Esperar hasta que el compresor esté total-
mente frío! ¡Peligro de sufrir quemaduras!
Aviso!
Eliminar la presión de la caldera antes de
efectuar los trabajos de mantenimiento y
limpieza.
Peligro!
Apagar siempre el aparato cuando se deje de
usar y desenchufarlo de la corriente.
8.1 Limpieza
• Evitar al máximo posible que la suciedad y el
polvo se acumulen en los dispositivos de se-
guridad. Frotar el aparato con un paño limpio
o limpiarlo con aire comprimido manteniendo
la presión baja.
• Se recomienda limpiar el aparato tras cada
uso.
• Limpiar el aparato de forma periódica con un
paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes;
ya que podrían deteriorar las piezas de plá-
stico del aparato. Es preciso evitar que entre
agua en el interior del aparato.
• Antes de realizar la limpieza separar del
compresor la manguera y las herramientas
de pulverizado. No limpiar el compresor con
agua, disolventes o similares.
8.2 Agua de condensación (fig. 1)
¡Atención! Para conseguir una prolongada vida
útil del recipiente de presión (2), después de
cada funcionamiento debe evacuarse el agua de
condensación abriendo el tornillo purgador (11).
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 10Anl_RB_AC_230_50_Ex_Co.SPK7.indb 10 22.04.15 08:1622.04.15 08:16

E
- 11 -
Antes de cada funcionamiento, comprobar que el
recipiente de presión no esté dañado ni oxidado.
El compresor no debe utilizarse con un recipiente
de presión dañado u oxidado. Si detecta algún
daño, deberá ponerse en contacto con el taller
del servicio técnico.
¡Atención!
El agua de condensación del recipiente de
presión contiene residuos de aceite. Eliminar
el agua de condensación de forma ecológica
en la entidad recolectora pertinente.
8.3 Válvula de seguridad (10)
La válvula de seguridad está regulada a la presi-
ón mayor admitida del recipiente de presión. No
está permitido reajustar la válvula de seguridad
o retirar su precinto. Para que la válvula de se-
guridad funcione correctamente cuando resulte
necesaria, activarla de vez en cuando. Apretar el
anillo hasta que se pueda escuchar que sale la
presión de aire. A continuación, volver a soltar el
anillo.
8.4 Controlar regularmente el nivel de aceite
Colocar el compresor en una superficie plana. El
nivel de aceite se debe encontrar entre MAX y
MIN de la mirilla.
Cambio de aceite: Aceite recomendado: SAE
15W/40 o similar.
El primer cambio se debe hacer después de 10
horas de funcionamiento. Después, cambiarlo
cada 120 horas de funcionamiento.
8.5 Cambiar el aceite
Apagar el motor y desenchufar el aparato. Una
vez se haya eliminado el aire comprimido existen-
te, quitar el tornillo purgador de aceite (15) de la
bomba del compresor. Para que el aceite no cai-
ga de forma descontrolada, colocar una pequeña
acanaladura de chapa bajo el tornillo y recoger el
aceite en un recipiente. En caso de que no salga
todo el aceite, se recomienda inclinar un poco el
compresor.
Eliminar el aceite convenientemente lleván-
dolo a un punto de recogida de aceite usado.
Una vez sacado todo el aceite, volver a poner
el tornillo de purga de aceite (15). Introducir el
aceite nuevo en el orificio (17) hasta que el nivel
de aceite alcance el nivel teórico. A continuación,
volver a poner el tapón de cierre de aceite (14).
8.6 Limpieza del filtro de aspiración (1)
El filtro de aspiración impide aspirar polvo y
suciedad. Es necesario limpiar dicho filtro como
mín. cada 300 horas de servicio.
Un filtro de aspiración atascado reduce consi-
derablemente la potencia del compresor. Abrir
el tornillo en el filtro de aire de manera que las
mitades de la carcasa del filtro se puedan abrir.
Aplicar aire comprimido a todas las piezas del
filtro a baja presión (aprox. 3 bar) y montar a
continuación el filtro siguiendo el orden contrario.
Durante la limpieza es preciso asegurar que se
lleva la protección necesaria contra el polvo (p. ej.
mascarilla adecuada).
8.7 Almacenamiento
Aviso!
Desenchufar el aparato y purgar de aire el apa-
rato y todas las herramientas de aire comprimido
conectadas. Colocar el compresor de manera
que no se pueda conectar de forma inesperada.
¡Atención!
Guardar el compresor sólo en un entorno
seco y al que no se pueda acceder sin autori-
zación. ¡No inclinarlo, guardarlo sólo de pie!
9. Eliminación y reciclaje
El aparato está protegido por un embalaje para
evitar daños producidos por el transporte.Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu-
ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.
Sólo está permitido copiar la documentación y
documentos anexos del producto, o extractos
de los mismos, con autorización expresa de iSC
GmbH.
Nos reservamos el derecho a realizar modificaci-
ones técnicas
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 11Anl_RB_AC_230_50_Ex_Co.SPK7.indb 11 22.04.15 08:1622.04.15 08:16

E
- 12 -
10. Posibles causas de fallo
Problema Causa Solución
El compresor no
funciona.
1. No dispone de tensión de red.
2.Tensión de red demasiado baja.
3.Temperatura exterior demasiado
baja.
4. El motor se ha sobrecalentado.
1. Comprobar el cable, el enchufe, el
fusible y la toma de corriente.
2. Evitar alargaderas excesivamente
largas. Utilizar alargaderas con sec-
ción de cable suficiente.
3. No poner en funcionamiento cu-
ando la temperatura exterior sea
inferior a +5°C.
4. Dejar enfriar el motor y, en caso
necesario, solucionar la causa del
sobrecalentamiento.
El compresor está
en marcha pero no
hay presión.
1. La válvula de retención presenta
fugas
2. Las juntas están rotas.
3. El tornillo de purga del agua de
condensación (11) presenta fugas.
1. Cambiar la válvula de retención en
un taller especializado.
2. Comprobar las juntas, cambiar las
juntas en mal estado en un taller
especializado.
3. Apretar el tornillo a mano. Compro-
bar la junta en el tornillo, en caso
necesario cambiarla.
El compresor está
en marcha, el
manómetro indica
la presión pero las
herramientas no
funcionan.
1. Las conexiones de manguera pre-
sentan fugas.
2. El acoplamiento rápido presenta
fugas.
3. Insuficiente presión ajustada en el
regulador de presión.
1. Comprobar la manguera de aire
comprimido y las herramientas, en
caso necesario cambiarlas.
2. Comprobar el acoplamiento rápido
y, de ser necesario, cambiarlo.
3. Seguir abriendo el regulador de
presión.
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 12Anl_RB_AC_230_50_Ex_Co.SPK7.indb 12 22.04.15 08:1622.04.15 08:16

GB
- 13 -
Caution! Wear ear-muffs. The impact of noise can cause damage to hearing.
Danger! - Read the operating instructions to reduce the risk of inquiry
Beware of electrical voltage!
Beware of hot parts!
Warning! The unit will start up automatically without warning if the pressure drops below cut-in pressu-
re!
Important! Before using for the first time, check the oil level and replace the oil sealing plug!
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 13Anl_RB_AC_230_50_Ex_Co.SPK7.indb 13 22.04.15 08:1622.04.15 08:16

GB
- 14 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
Important! The following basic safety
actions must be taken when using this com-
pressor in order to protect the user from
electric shocks and the risk of injury and fire.
Read and follow these instructions before
using the equipment.
• Keep your work area tidy
Untidy work areas can result in accidents.
• Check the ambient conditions
Do not expose the compressor to rain. Never
use the compressor in damp or wet locations.
There is a risk of electric shock! Provide
good lighting. Do not use the compressor
near flammable liquids or gases.There is a
risk of explosion!
• Protect yourself against electric shocks
Avoid bodily contact with earthed parts, e.g.
pipes, radiators, cookers and refrigerators.
• Keep children away!
Do not allow other persons to touch the com-
pressor or cable, keep them away from your
work area.
• Keep your compressor in a safe place
When unused, the compressor must be
stored in a dry, locked room out of children’s
reach.
• Do not overload your compressor
It will run better and safer within its quoted
capacity range.
• Wear suitable work clothes
Never wear loose fitting clothes or jewellery.
They may get caught in moving parts. Rubber
gloves and non-slip shoes are recommended
when working outdoors.Wear a hair net if you
have long hair. Risk of injury!
• Do not use the cable for purposes other
than that for which it is designed
Do not carry the compressor by its cable and
do not use the cable to pull the plug out of the
socket. Protect the cable from heat, oil and
sharp edges.The cable/plug could become
damaged.
• Take care of your compressor
Keep your compressor clean in order to work
well and safely. Follow the maintenance inst-
ructions. Check the power plug and cable on
a regular basis and have them replaced by
an authorized specialist if they are damaged.
Check the extension cable regularly and re-
place it if damaged.
• Pull out the power plug
When not in use and before carrying out any
maintenance work.
• Avoid unintentional starting
Make sure that the switch is turned off when
connecting to the power supply.
• When using an extension cable outdoors
Check that it is approved for outdoor duty and
is marked accordingly.
• Be alert at all times
Watch what you are doing. Use common sen-
se when working. Never use the compressor
when you are distracted.
• Check your compressor for damage
Before using the compressor again, carefully
check the safety devices and any slightly da-
maged parts to ensure that they are in good
working order. Check that the moving parts
are working correctly, that they do not jam,
and that no parts are damaged. Make sure
that all parts are fitted correctly to ensure that
the equipment remains safe to use. Unless
otherwise stated in the operating instruc-
tions, damaged guards and parts have to be
repaired or replaced by a customer service
workshop. Damaged switches have to be
replaced by a customer service workshop.
Never use an electric power tool with a switch
that cannot be turned on and off.
• Important!
For your own safety you must only use the
accessories and additional units listed in the
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 14Anl_RB_AC_230_50_Ex_Co.SPK7.indb 14 22.04.15 08:1622.04.15 08:16

GB
- 15 -
operating instructions or recommended or
specified by the manufacturer.The use of
mounted tools or accessories other than tho-
se recommended in the operating instructions
or catalog may place your personal safety at
risk.
• Leave all repairs to a qualified electrician
Repairs must be left strictly to qualified elec-
tricians or the user might suffer an accident.
• Noise
Wear ear muffs when you use the compres-
sor.
• Replacing the power cable
To prevent hazards, leave the replacement of
damaged power cables strictly to the manu-
facturer or a qualified electrician.There is a
risk of electric shock!
• Inflating tires
Directly after inflating tires, check the pressu-
re with a suitable pressure gauge, for examp-
le at your filling station.
• Roadworthy compressors for building
site operations
Make sure that all lines and fittings are suita-
ble for the maximum permissible operating
pressure of the compressor.
• Place of installation
Set up the compressor on an even surface.
Safety instructions for working with com-
pressed air and blasting guns
• The compressor pump and lines can become
very hot during operation.Touching these
parts will burn you.
• The air which is sucked in by the compressor
must be kept free of impurities that could
cause fires or explosions in the compressor
pump.
• When releasing the hose coupling, hold the
hose coupling piece with your hand.This way,
you can protect yourself against injury from
the rebounding hose.
• Wear safety goggles when working with the
blow-out pistol. Foreign bodies or blown off
parts can easily cause injuries.
• Do not blow at people with the blow-out pistol
and do not clean clothes while being worn.
Risk of injury!
Safety information for paint spraying
• Do not process any paints or solvents with a
flash point below 55° C.There is a risk of ex-
plosion!
• Do not heat up paints or solvents.There is a
risk of explosion!
• If hazardous liquids are processed, wear pro-
tective filter units (face guards). Also, adhere
to the safety information provided by the ma-
nufacturers of such liquids.
• The details and designations of the Ordi-
nance on Hazardous Substances, which
are displayed on the outer packaging of the
processed material, must be observed. Ad-
ditional protective measures are to be under-
taken if necessary, particularly the wearing of
suitable clothing and masks.
• Do not smoke during the spraying process
and/or in the work area.There is a risk of ex-
plosion! Paint vapors are easily combustible.
• Never set up or operate the equipment in the
vicinity of a fire place, open lights or sparking
machines.
• Do not store or eat food and drink in the work
area. Paint vapors are harmful to your health.
• The work area must exceed 30 m3and suffici-
ent ventilation must be ensured during spray-
ing and drying. Do not spray against the wind.
Always adhere to the regulations of the local
police authority when spraying combustible or
hazardous materials.
• Do not process media such as white spirit,
butyl alcohol and methylene chloride with the
PVC pressure hose.These media will destroy
the pressure hose.
Operating pressure vessels
• You must keep your pressure vessel in good
working order, operate the vessel correctly,
monitor the vessel, carry out necessary main-
tenance and repair work immediately and
meet the relevant safety precautions.
• The supervisory authority may enforce essen-
tial control measures in individual cases.
• A pressure vessel is not allowed to be used if
it has faults or deficiencies that can endanger
workers or third parties.
• Check the pressure vessel for signs of rust
and damage each time before using. Do not
use the compressor with a damaged or rusty
pressure vessel. If you discover any damage,
then please contact the customer service
workshop.
Do not lose these safety instructions
This appliance is not intended for use by persons
(including children) with reduced physical, sen-
sory or mental capabilities, or lack of experience
and knowledge, unless they have been given
supervision or instruction concerning use of the
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 15Anl_RB_AC_230_50_Ex_Co.SPK7.indb 15 22.04.15 08:1622.04.15 08:16

GB
- 16 -
appliance by a person responsible for their safety.
Children should be supervised to ensure that they
do not play with the appliance.
2. Layout and items supplied
2.1 Layout (Fig. 1-4)
1. Intake air filter
2. Pressure tank
3. Wheel (axle mounted)
4. Foot
5. Quick-lock coupling (regulated compressed
air)
6. Pressure gauge (for reading the set pressure)
7. Pressure regulator
8. On/Offswitch
9. Transport handle
10. Safety valve
11. Drainage screw for condensation water
12. Pressure gauge (for reading the vessel pres-
sure)
13. Quick-lock coupling (unregulated com-
pressed air)
14. Oil sealing plug
15. Oil drainage screw
16. Oil level window
17. Oil filler opening
18. Washer (small)
19. Axle screw
20. Spring washer
21. Nut for fitting the axle
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts.There is a danger of
swallowing or suffocating!
• Intake air filter
• Wheel (axle pre-mounted) (2x)
• Foot
• Oil sealing plug
• Washer, small (6x)
• Spring washer (2x)
• Nut for fitting the axle (4x)
• Original operating instructions
3. Proper use
The compressor is designed for generating
compressed air for tools operated by compressed
air.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains connection:.......................... 110 V ~ 60 Hz
Motor rating:..............................2.2 HP S2 15 min
Speed (motor) min-1: .................................... 3450
Speed (pump) min-1: .................................... 3450
Operating pressure psi:..........................max. 116
Pressure vessel capacity (in liters):................. 50
Theoretical suction rate l/min........................ 230
Output (compressed air) at 102 psi: .
........................................................ 100 liters/min
Output (compressed air) at 58 psi:..118 liters/min
Sound power level LWA in dB:............................ 97
KWA uncertainty:.............................................3 dB
Sound pressure level LpA in dB:....................... 85
KpA uncertainty: ............................................. 3 dB
Protection type:............................................. IP20
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 16Anl_RB_AC_230_50_Ex_Co.SPK7.indb 16 22.04.15 08:1622.04.15 08:16

GB
- 17 -
Weight of the unit in kg:............... approx. 30,5 kg
Oil quantity:................................ approx. 0.3 liters
Oil Type............................................SAE 15W-40
A load factor of S2 15 min (intermittent periodic
duty) means that you may operate the motor
continuously at its nominal power level (1600
W) for no longer than the time stipulated on the
specifications label (15 min). If you fail to observe
this time limit the motor will overheat. During the
OFF period the motor will cool again to its starting
temperature.
Noise
The noise emission values were measured in ac-
cordance with EN ISO 2151.
5. Before starting the equipment
Warning!
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
• Examine the machine for signs of transit da-
mage. Report any damage immediately to the
company which delivered the compressor.
• The compressor should be set up near the
working consumer.
• Avoid long air lines and long supply lines (ex-
tensions).
• Make sure the intake air is dry and dust-free.
• Do not set up the compressor in damp or wet
rooms.
• The compressor may only be used in suitable
rooms (with good ventilation and an ambient
temperature from +5°C to +40°C).There must
be no dust, acids, vapors, explosive gases or
inflammable gases in the room.
• The compressor is designed to be used in dry
rooms. It is prohibited to use the compressor
in areas where work is conducted with spray-
ed water.
• The oil level in the compressor pump has to
be checked before putting the equipment into
operation.
• The equipment must be set up where it can
stand securely.
• Use flexible hoses in order to prevent trans-
mitting unacceptable loads to the pipeline
system at the connection between the com-
pressor system and the pipeline system.
• It is essential to use separators, traps and
drains which process the liquids produced by
the compressor before the compressor sys-
tem is put into operation.
• Supply hoses at pressures above 7 bar
should be equipped with a safety cable (e.g.
a wire rope).
6. Assembly and starting
Important!
You must fully assemble the appliance before
using it for the first time.
6.1 Fitting the wheels (3)
Fit the supplied wheels as shown in Fig. 5.
6.2 Fitting the supporting feet (4)
Fit the supplied supporting feet (4) as shown in
Fig. 6.
6.3 Replacing the oil sealing plug (14)
Remove the transportation cover from the oil filler
opening with a screwdriver and insert the sup-
plied oil sealing plug (14) into the oil filler opening
(Fig. 7,8).
6.4 Fitting the air filter (1)
Use a screwdriver to remove the transportation
cover from the air filter connection.
Screw in the supplied air filter (Fig. 9).
6.5 Power supply
• Long supply cables, extensions, cable reels
etc. cause a drop in voltage and can impede
motor start-up.
• In the case of low temperatures below +5°C,
motor start-up is jeopardized as a result of
stiffness.
6.6 On/Offswitch (8)
To switch on the compressor, pull out the knob
(8).
To switch offthe compressor, press the knob (8)
back in. (Figure 2)
6.7 Adjusting the pressure: (Fig. 1,2)
• You can adjust the pressure on the pressure
gauge (6) using the pressure regulator (7).
• The set pressure can be taken from the quick-
lock coupling (5).
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 17Anl_RB_AC_230_50_Ex_Co.SPK7.indb 17 22.04.15 08:1622.04.15 08:16

GB
- 18 -
6.8 Setting the pressure switch
The pressure switch is set at the factory.
Switch-on pressure 87 psi
Switch-offpressure 116 psi
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning and maintenance
Danger!
Pull the power plug before doing any
cleaning and maintenance work on the ap-
pliance.
Warning!
Wait until the compressor has completely
cooled down. Risk of burns!
Warning!
Always depressurize the tank before carrying
out any cleaning and maintenance work.
Danger!
After use, always switch offthe equipment
immediately and pull out the power plug.
8.1 Cleaning
• Keep the safety devices free of dirt and dust
as far as possible.Wipe the equipment with a
clean cloth or blow it with compressed air at
low pressure.
• We recommend that you clean the appliance
immediately after you use it.
• Clean the appliance regularly with a damp
cloth and some soft soap. Do not use
cleaning agents or solvents; these may be
aggressive to the plastic parts in the appli-
ance. Ensure that no water can get into the
interior of the appliance.
• You must disconnect the hose and any
spraying tools from the compressor before
cleaning. Do not clean the compressor with
water, solvents or the like.
8.2 Condensation water (Fig. 1)
Important. To ensure a long service life of the
pressure vessel (2), drain offthe condensed wa-
ter by opening the drain valve (11) each time after
using. Check the pressure vessel for signs of rust
and damage each time before using. Do not use
the compressor with a damaged or rusty pressure
vessel. If you discover any damage, please con-
tact the customer service workshop.
Important!
The condensation water from the pressure
vessel will contain residual oil. Dispose of the
condensation water in an environmentally
compatible manner at the appropriate collec-
tion point.
8.3 Safety valve (10)
The safety valve has been set for the highest per-
mitted pressure of the pressure vessel. It is prohi-
bited to adjust the safety valve or remove its seal.
Actuate the safety valve from time to time to en-
sure that it works when required. Pull the ring with
sufficient force until you can hear the compressed
air being released.Then release the ring again.
8.4 Check the oil level at regular intervals
Place the compressor on a level and straight
surface. The oil level must be between the two
marks MAX and MIN on the oil oil level window.
Changing the oil: Recommended hydraulic oil:
SAE 15W/40 or an alternative of the same quality.
It should be refilled for the first time after 10 hours
of operation.Thereafter the oil should be drained
and refilled after every 120 hours in service.
8.5 Changing the oil
Switch offthe engine and pull the mains plug out
of the socket. After releasing any air pressure you
can unscrew the oil drainage screw (15) from the
compressor pump. To prevent the oil from running
out in an uncontrolled manner, hold a small metal
chute under the opening and collect the oil in a
vessel. If the oil does not drain out completely, we
recommend tilting the compressor slightly.
Dispose of the old oil at a drop-offpoint for
old oil.
When the oil has drained out, re-fit the oil draina-
ge screw (15). Fill new oil through the oil filler ope-
ning (27) until it comes up to the required level.
Then replace the oil sealing plug (14).
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 18Anl_RB_AC_230_50_Ex_Co.SPK7.indb 18 22.04.15 08:1622.04.15 08:16

GB
- 19 -
8.6 Cleaning the intake filter (1)
The intake filter prevents dust and dirt being
drawn in. It is essential to clean this filter after at
least every 300 hours in operation.
A clogged intake filter will decrease the
compressor‘s performance dramatically. Undo the
screw on the air filter so that the halves of the air
filter housing can be opened. Use compressed
air at low pressure (approx. 3 bar) to blow out all
the parts of the filter and then assemble the filter
in reverse order.When cleaning, take adequate
precautions against dust (e.g. use a suitable face
mask).
8.7 Storage
Warning!
Pull the mains plug out of the socket and ventilate
the appliance and all connected pneumatic tools.
Switch offthe compressor and make sure that it is
secured in such a way that it cannot be started up
again by any unauthorized person.
Important!
Store the compressor only in a dry location
which is not accessible to unauthorized per-
sons. Always store upright, never tilted!
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
The reprinting or reproduction by any other me-
ans, in whole or in part, of documentation and
papers accompanying products is permitted only
with the express consent of the iSC GmbH.
Subject to technical changes
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 19Anl_RB_AC_230_50_Ex_Co.SPK7.indb 19 22.04.15 08:1622.04.15 08:16

GB
- 20 -
10. Possible causes of failure
Problem Cause Solution
The compressor
does not start.
1. No supply voltage.
2. Insufficient supply voltage.
3. Outside temperature is too low.
4. Motor is overheated.
1. Check the supply voltage, the pow-
er plug and the socket-outlet.
2. Make sure that the extension cable
is not too long. Use an extension
cable with large enough wires.
3. Never operate with an outside tem-
perature of below +5° C.
4. Allow the motor to cool down. If
necessary, remedy the cause of the
overheating.
The compressor
starts but there is no
pressure.
1.The non-return valve leaks.
2.The seals are damaged.
3.The drain plug for condensation
water (11) leaks.
1. Have a service center replace the
non-return valve.
2. Check the seals and have any da-
maged seals replaced by a service
center.
3.Tighten the screw by hand. Check
the seal on the screw and replace if
necessary.
The compressor
starts, pressure is
shown on the pres-
sure gauge, but the
tools do not start.
1.The hose connections have a leak.
2. A quick-lock coupling has a leak.
3. Insufficient pressure set on the
pressure regulator.
1. Check the compressed air hose
and tools and replace if necessary.
2. Check the quick-lock coupling and
replace if necessary.
3. Increase the set pressure with the
pressure regulator.
Anl_RB_AC_230_50_Ex_Co.SPK7.indb 20Anl_RB_AC_230_50_Ex_Co.SPK7.indb 20 22.04.15 08:1622.04.15 08:16
