Rockford Fosgate IBeam IB-200 Owner's manual

Serial Number: Date of Purchase:
Installation & Operation
Installation et fonctionnement
Instalación y funcionamiento
IB- 200


Contents
Tools needed for installation..................................... 2
IBeam Specifications ................................................. 2
Recommended Amplifier Specifications ................. 2
Introduction and Precautions................................... 3
Vehicle Installation .................................................... 4
HomeTheater Installation.....................................5-6
Troubleshooting ......................................................... 7
Warranty .................................................................... 7
Tools needed for installation.
Drill
Drill bit for pilot holes. 1/8” (3mm)
#2 Phillips head bit with extension OR #2 Phillips head screwdriver.
Wire cutters
Wire strippers (16/14 or 12AWG)
You will also need an adequate length of 16/14 or 12 AWG (American Wire
Gauge) speaker wire for connection to your IBeam tactile transducer.
IBeamTactileTransducer Specifications
Model Number: IB-200
Size (H x W x D): 2.0” x 4.25” x 6.875”
Weight: 2.5 lbs (1.13 Kg)
Force / Watt: 2.5 lbs/Watt (11.1 Newtons/Watt)
Continuous Power Handling: 100 Watts
Peek Power Handling: 250 Watts
Overload Protection: PPTC self reset fuse
Impedance: 4-ohms
Frequency Response: 20Hz – 800Hz
Recommended Amplifier Specifications
Minimum: Amplifiers producing 100 Watts @ 4-ohms is the minimum recommendation.
Optimum: Amplifiers producing 150 – 250 Watts @ 4-ohms offer the best experience.
4.25"
(10.79cm)
6.875"
(17.46cm)
2.00"
(5.08cm)


Introduction and Precautions
Tactile Transducer® IB-200
Thank you for purchasing the IBeam IB-200 vibro tactile transducer. The IBeam tactile
transducer is the new world standard in vibro tactile performance. It delivers powerful
deep bass and accurate broadband sound output that will improve the sound quality
of any music with your home theater system or in your vehicle.
Practice Safe Sound™
Continuous exposure to sound pressure levels over 100dB may cause permanent
hearing loss. High powered auto sound systems may produce sound pressure levels
well over 130dB. Use common sense and practice safe sound.
This symbol with “WARNING” is intended to alert the user to the
presence of important instructions. Failure to heed the instructions will
result in severe injury or death.
This symbol with “CAUTION” is intended to alert the user to the
presence of important instructions. Failure to heed the instructions can
result in injury or unit damage.
CAUTION:To prevent injury and damage to the unit, please read and
follow the instructions in this manual.We want you to enjoy
this system, not get a headache.
CAUTION:To prevent injury, damage to the unit and/or surrounding
equipment, the IBeam tactile transducer must be securely
mounted before use.
CAUTION:The IBeam tactile transducer contains a powerful magnetic
motor. Never place tape media or video monitors in direct
proximity to any large magnet.
For HomeTheater Installation
CAUTION:If you feel unsure about installing this system yourself, have it
installed by a qualified home theater technician.
CAUTION:Before installation, power off and unplug your equipment to
prevent damage to the unit, fire and/or possible injury.
ForVehicle Installation
CAUTION:Due to the requirements of how the IBeam tactile transducer
needs to be mounted in a vehicle, we strongly recommend it
be installed by a qualified Rockford Fosgate technician.
CAUTION:Before installation, disconnect the battery negative (-) terminal
to prevent damage to the unit, fire and/or possible injury.



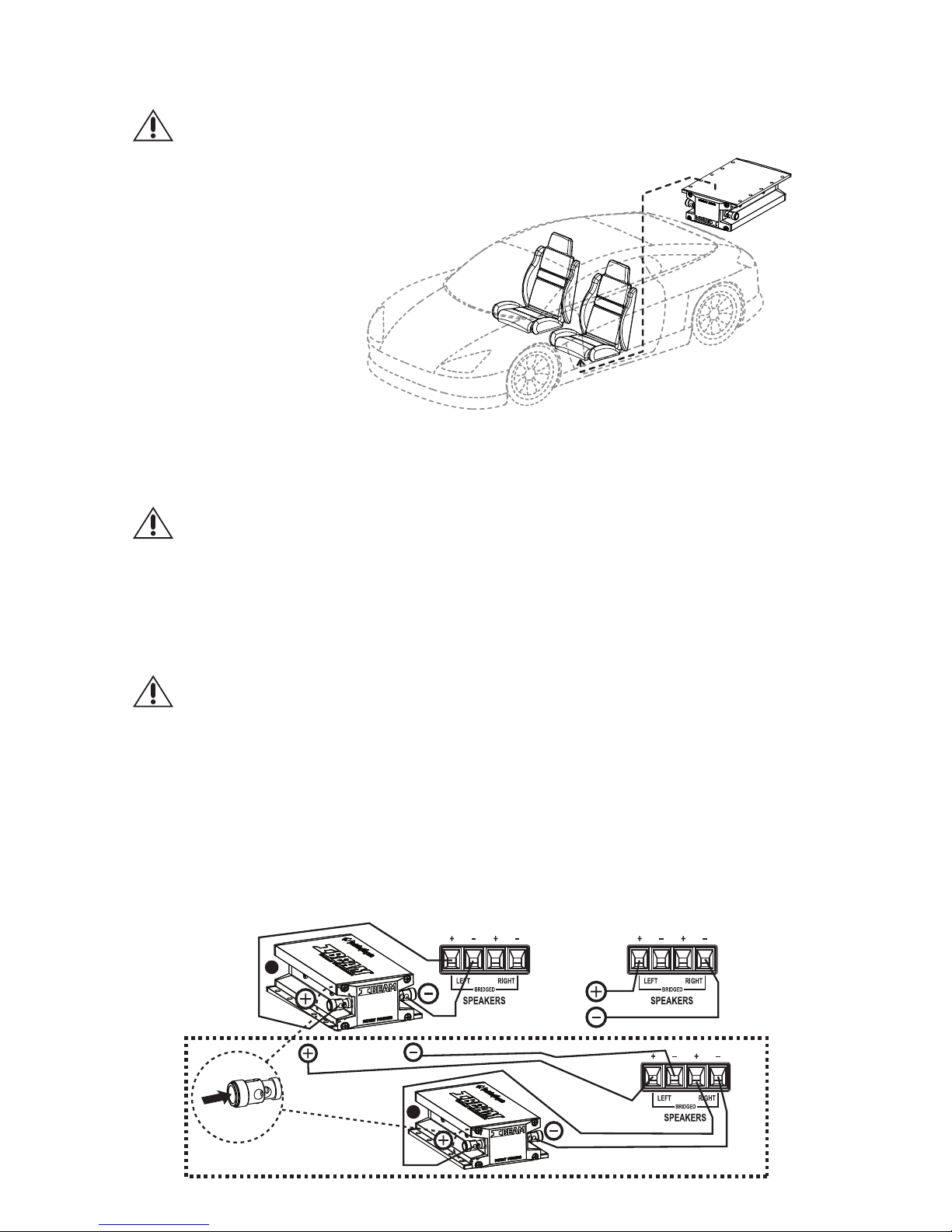

Vehicle Installation
CAUTION:Due to the requirements of how the IBeam tactile transducer
needs to be mounted in a vehicle, we strongly
recommend it be installed by a
qualified Rockford Fosgate technician.
For best performance, the IBeam
should be mounted to the
underside frame of the seat.
If your seat does not allow for
proper mounting, the IBeam
can be mounted under the
center console.
Where ever you end up
mounting your IBeam, make
sure all surrounding items are mounted
firmly and tight. If not, these items will rattle when the IBeam is working.
Vehicle Connection
CAUTION:Before installation, disconnect the battery negative (-) terminal
to prevent damage to the unit, fire and/or possible injury.
The IBeam can be powered by any 4 ohm stable amplifier that provides a minimum of
100 Watts RMS @ 4 ohms. Amplifiers with 150 – 250 Watts @ 4 ohms offer the best
experience.
1. Pre-route 16/14 or 12AWG speaker wires from the IBeam unit to the amplifier it will be
connected to.
CAUTION:Be sure to route wires were they will not be damaged due to sharp
edges or from the movement of the seat.
2. Connect the speaker wires to the IBeam and mark them to maintain proper signal polarity
when connecting to the amplifier.
3. Follow the instructions provided with the amplifier being used to connect it to the vehicle
system.
4. Connect the speaker wires from the IBeam to the output on the amplifier. Be sure to main-
tain proper signal polarity for best performance.
5. For best performance set the amplifier to low pass (LP) with a crossover setting of
100-300hz.
PUSH
Speaker connection from amplifier.
OR
Multiple IBeam system.
To insert
wire
Be sure to mantain signal polarity.
2
1


Home Theater Installation
In many situations the IBeam tactile transducer can be mounted directly using the 10 built-in
mounting holes.

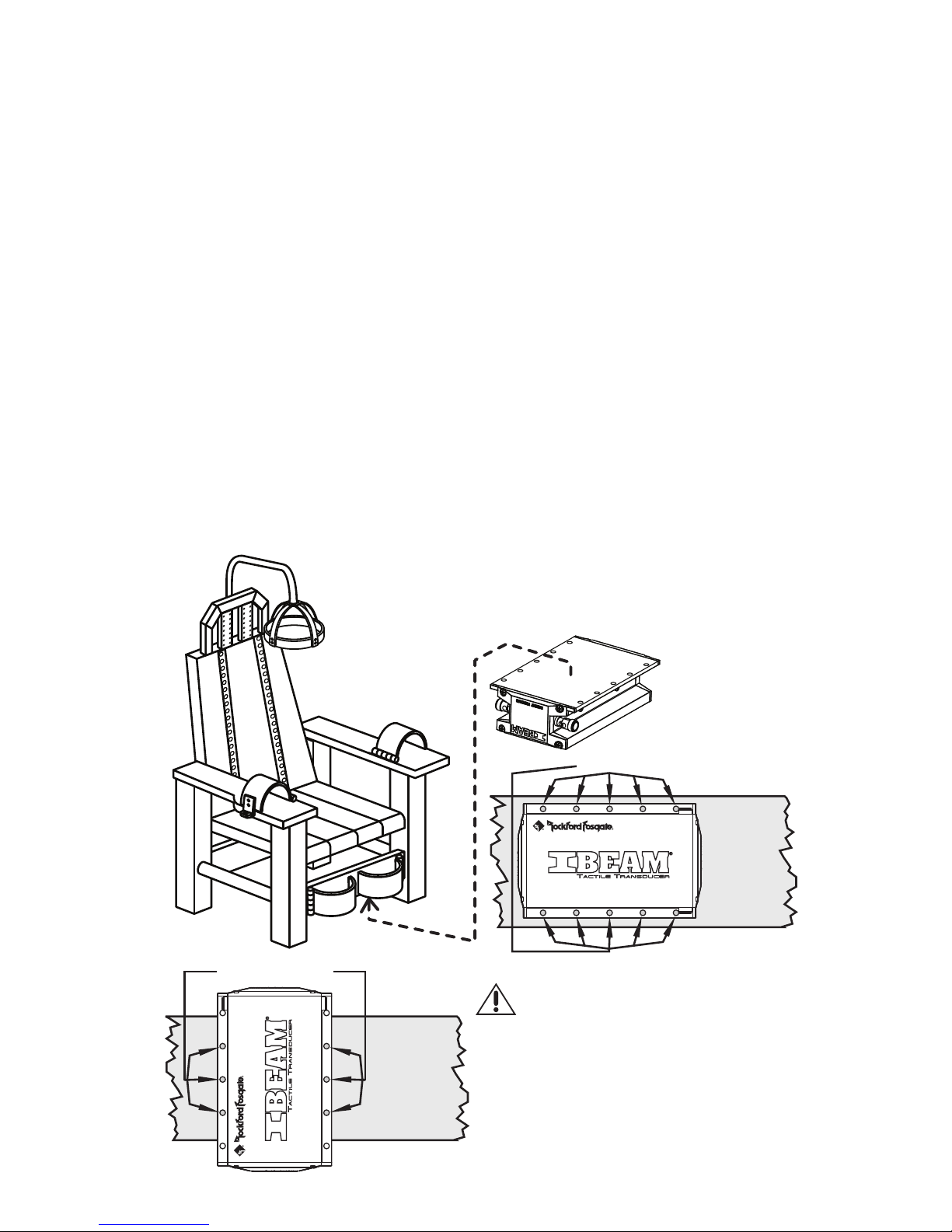

HomeTheater Seat Mounting
The contemporary HomeTheater Seat will generally accept direct attachment of the IBeam
unit. We suggest you contact your seat manufacturer to obtain their recommendations for
vibro-tactile product mounting.
1. Carefully turn the seat upside down. Support it without the possibility of damage during the
installation process. Always use caution when moving HomeTheater Seating as these items
can be heavy and somewhat awkward to maneuver. Get help if necessary.
2. Find a location on the seat bottom that allows solid attachment to wood structural
members. The ideal spot is toward the center and rear of the seat bottom. If seat bottom
mounting is not used choose a location on the seat frame near the rear and center. Check
for proper clearance from motors and seat adjustment mechanisms.Allow for air space
between your IBeam and floor when mounted. Never use the IBeam to support the seat.
3. Drill pilot holes and secure your IBeam in the desired location using the supplied screws.
Check for free and complete seat motion. Find another location if the seat motion is
impeded or if seat becomes difficult to move.
4. Secure your IBeam with screws in all 10 mounting holes.
Remember to drill pilot holes for all screws.
Mounting Holes
Mounting Holes
Structural
support
(frame)
Structural
support
(frame)
Great for
Halloween gags
or your favorite
couch/chair.
CAUTION:To prevent injury,
damage to the unit
and/or surrounding
equipment, the IBeam
tactile transducer must
be securely mounted
by a minimum of
six (6) screws.


Home Theater Installation

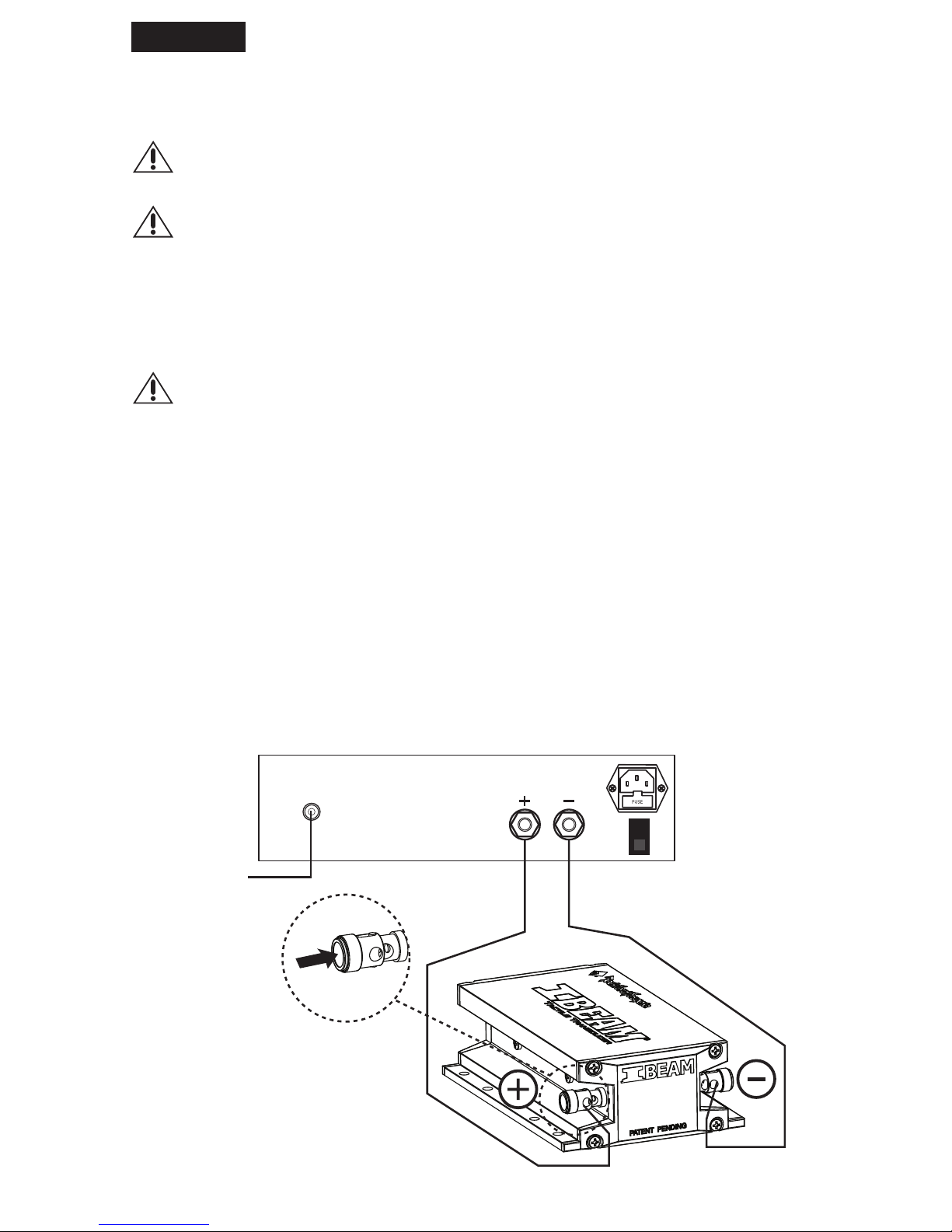

HomeTheater Connection
CAUTION:If you feel unsure about installing this system yourself, have it
installed by a qualified home theater technician.
CAUTION:Before installation, power off and unplug your equipment to
prevent damage to the unit, fire and/or possible injury.
The IBeam can be powered by any 4 ohm stable amplifier that provides a minimum of
100 Watts RMS @ 4 ohms. Amplifiers with 150 – 250 Watts @ 4 ohms offer the best
experience.
1. Pre-route 16/14 or 12AWG speaker wires from the IBeam unit to the home theater system
it will be connected to.
CAUTION:Be sure to route wires were they will not be tripped over or
become damaged due to sharp edges or from the movement of
furniture or people.
2. Connect the speaker wires to the IBeam and mark them to maintain proper signal polarity
when connecting to the amplifier.
Connection to a system with a designated sub output.
3. Follow the instructions provided with the amplifier being used to connect it to the sub
output on your home theater system.
4. Connect the speaker wires from the IBeam to the output on the amplifier. Be sure to main-
tain proper signal polarity for best performance.
Connection to a system with no sub output.
5. When connecting to a system with no designated sub output, a crossover will be required.
A crossover with settings of 100-300hz will offer the best performance.
Speaker Output
Line Level
Input
PUSH
Maintain signal polarity.
Connect
to home
theater
system.
Amplifier
To insert
wire


Troubleshooting
SYMPTOM CAUSE SOLUTION
Weak bass (vibrations) low settings increase the amp gain and/or
raise source input level
little bass in source many older recordings
lack much deep bass sound
No sound from unit wires disconnected check speaker level wiring
amp off turn on amp
no line level signal to amp check line level wiring and signal
internal damage to unit contact customer service
Sound too high pitched crossover frequency to high lower crossover
set point to 150Hz
adjust lower as desired
no crossover install in-line filter
Undesired vibrations improper mounting review mounting instructions
and correct the mounting issues
non-home theater seating used purchase dedicated seating
poor seat construction isolate noise and apply sound
damping material to seat
Stops operating overload protection activated allow fuse to reset (3-5min)
lower amp settings
Limited Warranty
The IBeam tactile transducer has a warranty of 1 Year.This warranty covers only the original
purchaser of Rockford product purchased from an Authorized Rockford Fosgate Dealer in the
United States. In order to receive service, the purchaser must provide Rockford with a copy of
the receipt stating the customer name, dealer name, product purchased and date of purchase.
Products found to be defective during the warranty period will be repaired or replaced (with a
product deemed to be equivalent) at Rockford’s discretion.
What is Not Covered
1. Damage caused by accident, abuse, improper operations, water, theft, shipping
2. Any cost or expense related to the removal or reinstallation of product
3. Service performed by anyone other than Rockford or an Authorized Rockford Fosgate
Service Center
4. Any product which has had the serial number defaced, altered, or removed
5. Subsequent damage to other components
Limit on ImpliedWarranties
Any implied warranties including warranties of fitness for use and merchantability are limited
in duration to the period of the express warranty set forth above. Some states do not allow
limitations on the length of an implied warranty, so this limitation may not apply. No person
is authorized to assume for Rockford Fosgate any other liability in connection with the sale
of the product.
How to Obtain Service
Contact the Authorized Rockford Fosgate Dealer you purchased this product from.
If you need further assistance, call 1-800-669-9899 for Rockford Customer Service.


Français
Sommaire
Outils requis pour l’installation........................................... 8
Caractéristiques techniques du transducteur IBeam....... 8
Spécifications de l’amplificateur recommandé ................. 8
Introduction et précautions................................................. 9
Installation dans un véhicule.............................................. 10
Installation dans un cinéma maison.............................11-12
Dépannage........................................................................... 13
Garantie............................................................................... 13
Outils requis pour l’installation.
Perceuse
Mèches de perceuse pour les avant-trous. 1/8 po (3 mm)
Embout cruciforme nº 2 avec rallonge OU tournevis cruciforme nº 2.
Coupe-fils
Pince à dénuder (calibre 16/14 ou 12 AWG)
Le branchement du transducteur tactile IBeam nécessite également une
longueur suffisante de fil d’enceinte de calibre 16/14 ou 12 AWG (American
Wire Gauge).
Caractéristiques techniques du transducteur tactile IBeam
Référence: IB-200
Dimensions (H x W x D): 2,0 x 4,25 x 6,875 po
(5.08 x 10.79 x 17.46 cm)
Poids: 2,5 lb (1,13 kg)
Force par watt: 2,5 lb/Watt (11.1 Newtons/Watt)
Puissance efficace admissible: 100 watts
Puissance de crête admissible: 250 Watts
Protection contre les surcharges: Fusible CTP à
réenclenchement automatique
Impédance: 4-ohms
Réponse en fréquence: 20 à 800 Hz
Spécifications de l’amplificateur recommandé
Tout amplificateur 4 ohms stable fournissant au moins 100 watts de puissance efficace sous 4
ohms suffit à alimenter le transducteur IBeam. Les amplificateurs fournissant 150 à 250 watts
sous 4 ohms offrent la meilleure expérience.
4.25"
(10.79cm)
6.875"
(17.46cm)
2.00"
(5.08cm)


Français
Introduction et precautions
Transducteur tactile IB-200
Merci d’avoir acheté le transducteur vibrotactile IBeam IB-200. Le transducteur tactile IBeam
est la nouvelle référence mondiale en matière de performance vibrotactile. Il délivre des
basses profondes et puissance et un son large bande précis qui amélioreront la qualité sonore
de toute musique sur votre système de cinéma maison ou dans votre véhicule..
Protégez vos oreilles (Practice Safe Sound™)
L’exposition prolongée à des niveaux de pression sonore dépassant 100 dB peut
entraîner une perte auditive permanente. Les systèmes audio pour automobile
peuvent produire des niveaux de pression sonore dépassant largement 130 dB.
Faites preuve de bon sens et protégez vos oreilles..
Ce symbole accompagné du mot « MISE EN GARDE » est destiné à attirer
l’attention de l’utilisateur sur des instructions importantes. Le non-respect de ces
instructions entraînera des dommages corporels graves, voire la mort.
Ce symbole accompagné du mot « ATTENTION » est destiné à attirer
l’attention de l’utilisateur sur des instructions importantes. Le non-respect de ces
instructions peut entraîner des dommages corporels ou endommager l’appareil.
ATTENTION : Afin de prévenir tout dommage corporel ou matériel, veuillez
lire et respecter les instructions données dans cette notice.
Cela vous permettra de profiter au mieux de votre appareil et
d’éviter les ennuis.
ATTENTION : Afin de prévenir les dommages corporels et matériels, le
transducteur tactile IBeam doit être monté solidement avant
l’emploi.
ATTENTION : Le transducteur tactile IBeam contient un puissant moteur
magnétique. Ne mettez jamais une bande d’enregistrement ou
un moniteur vidéo à proximité directe d’un aimant puissant.
Pour l’installation dans un cinéma maison
ATTENTION : Si vous n’êtes pas sûr(e) de pouvoir installer cet appareil vous-
même, confiez la tâche à un technicien qualifié.
ATTENTION : Avant l’installation, éteignez et débranchez votre équipement
pour éviter d’endommager l’appareil et prévenir les risques
d’incendie et de dommages corporels.
Pour l’installation dans un véhicule
ATTENTION : En raison des consignes de montage à respecter pour installer
le transducteur tactile IBeam dans un véhicule, il est fortement
recommandé de le faire installer par un technicien Rockford
Fosgate qualifié.
ATTENTION : Avant l’installation, débranchez le pôle négatif (-) de la batterie
pour éviter d’endommager l’appareil et prévenir les risques
d’incendie et de dommages corporels.
´

10
Français
Installation dans un vehicule
ATTENTION : En raison des consignes de montage à respecter pour installer le trans-
ducteur tactile IBeam dans un véhicule, il est fortement recommandé
de le faire installer par un
technicien Rockford Fosgate qualifié.
Pour fournir des performances optimales,
le transducteur IBeam doit être monté
sur la face inférieure du cadre du siège.
Si votre siège ne permet pas un
montage adéquat, le transducteur
IBeam peut être monté sous
la console centrale,
Quel que soit l’emplacement de
montage du transducteur IBeam,
assurez-vous que tous les éléments environnants sont solidement fixés, sans quoi ils
produiront un cliquetis lors du fonctionnement du transducteur.
Branchement au véhicule
ATTENTION : Avant l’installation, débranchez le pôle négatif (-) de la batterie pour
éviter d’endommager l’appareil et prévenir les risques d’incendie et de
dommages corporels.
Le transducteur IBeam peut être alimenté par tout amplificateur 4 ohms stable fournissant au
moins 100 watts de puissance efficace sous 4 ohms. Les amplificateurs fournissant 150 à 250
watts sous 4 ohms offrent la meilleure expérience.
1. Préacheminez les fils d’enceinte de calibre AWG 12 ou 16 du transducteur IBeam jusqu’à
l’amplificateur.
ATTENTION : Veillez à faire passer les fils là où ils ne risquent pas d’être
endommagés par des arêtes vives ou par le mouvement du siège.
2. Connectez les fils d’enceinte au transducteur IBeam et marquez-les pour assurer la bonne
polarité du signal lors du branchement à l’amplificateur.
3. Suivez les instructions du fabricant de l’amplificateur pour le connecter au système
du véhicule.
4. Connectez les fils d’enceinte du transducteur IBeam à la sortie de l’amplificateur.Veillez à
maintenir la bonne polarité du signal pour assurer des performances optimales.
5. Pour assurer des performances optimales, mettez l’amplificateur en mode passe-bas (LP)
avec une fréquence de coupure de 100 à 300 Hz.
Connecteurs d’enceintes de l’amplificateur
OU
Système à plusieurs
transducteurs IBeam. Veiller à maintenir la polarité du signal.
POUSSER
Pour insérer
le fil
2
1
´

11
Français
Installation dans un cinema maison
Dans de nombreux cas, le transducteur tactile IBeam peut se monter en utilisant directement
les dix trous de montage d’origine.
Montage sur un fauteuil de cinéma maison ou de jeu multimédia
Les fauteuils de cinéma maison actuels permettent généralement un montage direct du
transducteur IBeam. Il est conseillé de prendre contact avec le fabricant du fauteuil pour obtenir
ses recommandations quant au montage des appareils vibrotactiles.
1. Retournez soigneusement le fauteuil. Calez-le bien de façon à prévenir tout risque de
dommages pendant l’installation. Procédez toujours avec prudence pour déplacer un fauteuil
de cinéma maison, car ces articles sont souvent lourds et difficiles à manœuvrer. Obtenez de
l’aide si nécessaire.
2. Trouvez sur le dessous du siège un endroit qui permette une fixation solide à un élément
structurel en bois. L’endroit idéal se situe vers le centre de la partie arrière du dessous du
siège. Si l’appareil n’est pas monté sur le dessous du siège, choisissez sur le cadre un
emplacement situé près du centre de la partie arrière.Vérifiez qu’il reste un dégagement
adéquat pour les moteurs et mécanismes de réglage du siège.Assurez-vous qu’il reste un
espace de circulation d’air entre le sol et le transducteur IBeam monté. N’utilisez jamais le
transducteur IBeam pour soutenir le siège.
3. Percez les avant-trous et fixez le transducteur IBeam à l’endroit désiré en utilisant les vis
fournies.Vérifiez que les mouvements du fauteuil s’effectuent librement sur toute leur course.
Si le mouvement du siège est entravé ou s’il devient difficile à déplacer, trouvez un autre
emplacement.
4. Fixez le transducteur IBeam en vissant une vis dans chacun
des dix trous de montage. N’oubliez pas de percer les
avant-trous pour toutes les vis.
Trous de montage
Trous de montage
Élément
structurel
(cadre)
Élément
structurel
(cadre)
´
Idéal pour Hal-
loween gags ou
votre canapé /
fauteuil.
ATTENTION :Pour empêcher des
dommages, des dommages
à l’unité et/ou lematériel
environnant, le transducteur
IBeam doivent
êtresolidement montés de
six (6) vis au minimum.

1
Français
Installation dans un cinema maison
Branchement au cinéma maison
ATTENTION : Si vous n’êtes pas sûr(e) de pouvoir installer cet appareil vous-même,
confiez la tâche à un technicien qualifié.
ATTENTION : Avant l’installation, éteignez et débranchez votre équipement pour
éviter d’endommager l’appareil et prévenir les risques d’incendie et de
dommages corporels.
Le transducteur IBeam peut être alimenté par tout amplificateur 4 ohms stable fournissant au
moins 100 watts de puissance efficace sous 4 ohms. Les amplificateurs fournissant 150 à 250
watts sous 4 ohms offrent la meilleure expérience.
1. Préacheminez les fils d’enceinte de calibre AWG 12 ou 16/14 du transducteur IBeam
jusqu’au système de cinéma maison.
ATTENTION : Veillez à faire passer les fils là où ils ne risquent pas de faire trébucher
quelqu’un ou d’être endommagés par des arêtes vives ou par les
mouvements du mobilier ou des personnes présentes.
2. Connectez les fils d’enceinte au transducteur IBeam et marquez-les pour maintenir la bonne
polarité du signal lors du branchement à l’amplificateur..
Branchement à un système équipé d’une sortie d’extrêmes graves (Sub).
3. Suivez les instructions du fabricant de l’amplificateur pour le connecter à la sortie
d’extrêmes graves (Sub) de votre système de cinéma maison.
4. Connectez les fils d’enceinte du transducteur IBeam à la sortie de l’amplificateur.Veillez à
maintenir la bonne polarité du signal pour assurer des performances optimales.
Branchement à un système sans sortie d’extrêmes graves.
5. Le branchement à un système sans sortie d’extrêmes graves nécessite un filtre passe-bas.
Un filtre passe-bas réglé sur une fréquence de coupure de 100 à 300 Hz donne les meil-
leurs résultats.
Sortie d'Orateur
Entrée de
Niveau à corde
POUSSER
Maintenir la polarité
du signal.
Connecter
au
système
de cinéma
maison.
Amplificateur
Pour insérer
le fil
´

1
Français
Depannage
SYMPTÔME CAUSE SOLUTION
Faiblesse dans les graves Réglage bas Augmenter le gain de l’amplificateur
(vibrations) et/ou le niveau de la source d’entrée
Source pauvre en graves Beaucoup d’enregistrements anciens
manquent de graves profonds
L’appareil ne produit Fils déconnectés Vérifier le branchement des fils d’enceinte
aucun son Amplificateur éteint Allumer l’amplificateur
Pas de signal à l’entrée de Vérifier les branchements et le
l’amplificateur signal à l’entrée de l’amplificateur
Dommages internes à l’appareil Prendre contact avec le service après-vente
Son trop aigu Fréquence de coupure trop haute Régler la fréquence de coupure sur 150 Hz
L’abaisser davantage selon sa préférence
Pas de filtre de coupure Installer un filtre de coupure
Vibrations indésirables Montage incorrect Examiner les instructions de
montage et rectifier les problèmes
Le siège utilisé n’est pas un Acheter un fauteuil spécial
fauteuil de cinéma maison
Fauteuil de mauvaise facture Localiser la source du bruit et
amortir les vibrations
L’appareil cesse de Protection contre les surcharges Laisser le fusible se réenclencher
fonctionner activée (3 à 5 min)
Baisser les réglages de l’amplificateur
Garantie limitee
Le transducteur tactile IBeam est garanti 1 an. Cette garantie s’applique seulement à l’acheteur
initial d’un produit Rockford acheté auprès d’un distributeur agréé Rockford Fosgate aux États-
Unis. Pour obtenir une réparation, l’acheteur doit présenter à Rockford une copie de la facture
précisant le nom du client, l’adresse du distributeur, le produit acheté et la date d’achat.
Les produits s’avérant défectueux pendant la période de garantie seront réparés ou remplacés
(par un produit considéré comme équivalent) à la discrétion de Rockford.
Ce qui n’est pas couvert :
1. Dommages résultant du transport, d’un accident, d’un contact avec l’eau, d’un vol ou d’un
usage abusif ou inadéquat.
2. Frais et dépenses liés au retrait ou la réinstallation du produit
3. Opérations de maintenance effectuées par toute personne autre que Rockford ou un
centre de service agréé par Rockford Fosgate
4. Tout produit dont le numéro de série a été effacé, modifié ou retiré.
5. Dommages consécutifs causés à d’autres appareils.
Limitation des garanties implicites
Les garanties implicites, notamment celles de valeur marchande et d’adéquation à un usage
particulier, sont limitées en durée à la période de garantie expresse précisée ci-dessus. Certains
États ne permettant pas de limiter la durée d’une garantie implicite, il est possible que cette
limitation ne s’applique pas à votre cas. Personne n’est autorisé à assumer pour Rockford Fos-
gate quelque autre responsabilité que ce soit relativement à la vente du produit.
Pour toute demande de service après-vente
Prenez contact avec le revendeur agréé Rockford Fosgate chez qui vous avez acheté ce produit.
Si vous avez besoin d’assistance supplémentaire, veuillez appeler le service à la clientèle de
Rockford au 1-800-669-9899.
´
´

1
Español Contenido
Herramientas necesarias para la instalación........ 14
Especificaciones de IBeam...................................... 14
Especificaciones del amplificador recomendado. 14
Introducción y precauciones................................... 15
Instalación en el vehículo ........................................ 16
Instalación en una sala de proyección...............17-18
Identificación de fallas............................................. 19
Garantía.................................................................... 19
Herramientas necesarias para la instalación.
Taladro
Broca para los agujeros guía. 1/8 pulg. (3mm)
Broca de cabeza Phillips No. 2 con extensión O un destornillador
cabeza Phillips No. 2.
Pinza de corte
Pelacables (16/14 ó 12AWG)
Usted también necesitará un largo adecuado de cable para altavoz tamaño
16/14 ó 12 AWG (American Wire Gauge) para la conexión de su transductor
táctil IBeam.
Especificaciones de transductor táctil IBeam
Número de modelo: IB-200
Tamaño (Alto x Profundidad x Ancho): 2.0 x 4.25 x 6.875 pulg.
Peso: 2.5 libras (1.13 Kg)
Fuerza /Vatios: 2.5 libras/Vatio (11.1 Newtons/Vatio)
Manejo de potencia continua: 100Vatios
Manejo de potencia de pico: 250Vatios
Protección contra sobrecargas: Fusible de reposición
automática PPTC
Impedancia: 4 ohmios
Respuesta a frecuencias: 20Hz – 800Hz
Especificaciones del amplificador recomendado
Cualquier amplificador estable de 4 ohmios que proporciona un máximo de 100Vatios RMS a
4 ohmios es suficiente para alimentar el IBeam. Los amplificadores de 150 a 250 vatios
a 4 ohmios ofrecen la mejor experiencia.
.
4.25"
(10.79cm)
6.875"
(17.46cm)
2.00"
(5.08cm)

1
Español
Introduccion y precauciones
Transductor táctil IB-200
Muchas gracias por comprar el transductor vibrotáctil IBeam IB-200. El transductor táctil
IBeam es la nueva norma mundial en rendimiento vibrotáctil. Entrega un bajo profundo y
poderoso y una salida de sonido de banda ancha precisa que mejorará la calidad del sonido
de cualquier música en la sala de proyección de su casa o en su vehículo.
Practice Safe Sound™
La exposición continua a niveles de presión de sonido mayores de 100 dB puede
causar la pérdida permanente de oído. Los sistemas de sonido de alta potencia de
automóviles pueden producir niveles de presión de sonido superiores a los 130dB.
Use el sentido común y use el sonido de manera segura.
Este símbolo con la palabra “ADVERTENCIA” está destinado a alertar
al usuario sobre la presencia de instrucciones importantes. No tener en
cuenta estas instrucciones resultará en lesiones graves o muerte.
Este símbolo con la palabra “ PRECAUCIÓN “ está destinado a alertar
al usuario sobre la presencia de instrucciones importantes. No tener en
cuenta estas instrucciones puede resultar en lesiones o daños a la unidad.
PRECAUCIÓN: Para evitar lesiones y daños a la unidad, lea y siga las
instrucciones de este manual. Queremos que disfrute este
sistema, no que le cause un dolor de cabeza.
PRECAUCIÓN: Para evitar lesiones, daños a la unidad y/o al equipo
circundante, se debe montar el transductor táctil IBeam de
manera segura antes de usarlo.
PRECAUCIÓN: El transductor táctil IBeam contiene un poderoso motor
magnético. Nunca coloque cintas de vídeo ni monitores
en la proximidad de cualquier imán grande.
Instalación en una sala de proyección (Home Theater)
PRECAUCIÓN: Si no está seguro si debe hacer la instalación de este
sistema usted mismo, haga que lo instale un técnico califi-
cado en salas de proyección.
PRECAUCIÓN: Antes de efectuar la instalación, apague y desenchufe el
equipo para evitar daños a la unidad, incendio y/o posible-
mente lesiones.
Para su instalación en vehículos
PRECAUCIÓN: Debido a los requisitos de cómo se debe instalar un trans-
ductor IBeam en un vehículo, nosotros recomendamos
que lo instale un técnico calificado de Rockford Fosgate.
PRECAUCIÓN: Antes de efectuar la instalación, desconecte el terminal
negativo (-) de la batería para evitar daños a la unidad,
incendio y/o posiblemente lesiones.
´

1
Español
Instalacion en el vehiculo
PRECAUCIÓN: Debido a los requisitos de cómo se debe instalar un
transductor IBeam en un vehículo, nosotros
recomendamos que lo instale un técnico
calificado de Rockford Fosgate.
Para obtener el mejor rendimiento, se debe
montar el IBeam en la parte inferior
del marco del asiento.
Si su asiento no permite el
montaje correcto, se debe
montar el IBeam abajo de la
consola central.
En cualquier sitio que termine
instalando su IBeam, asegúrese de que
los elementos circundantes estén instalados de manera firme y ajustada. Si no, estos artículos
van a traquetear cuando funcione el IBeam.
Conexión al vehículo
PRECAUCIÓN: Antes de efectuar la instalación, desconecte el terminal nega-
tivo (-) de la batería para evitar daños a la unidad, incendio y/o
posiblemente lesiones.
Se puede alimentar el IBeam usando cualquier amplificador estable de 4 ohmios que propor-
cione un mínimo de 100 vatios RMS a 4 ohmios. Los amplificadores de 150 a 250 vatios a 4
ohmios ofrecen la mejor experiencia.
1. Tienda con anticipación los cables para altavoces tamaño 16 ó 12AWG desde la unidad
IBeam al amplificador al que serán conectados.
PRECAUCIÓN: Asegúrese de tender los cables donde no se los dañe debido a
que hay bordes filosos o debido al movimiento del asiento.
2. Conecte los cables del altavoz al IBeam y márquelos para mantener la polaridad de señales
correcta al conectar al amplificador.
3. Siga las instrucciones proporcionadas junto con el amplificador que se use para conectarlo
al sistema del vehículo.
4. Conecte los cables del altavoz desde el IBeam a la salida del amplificador.Asegúrese de
mantener la polaridad de señal correcta para obtener el mejor rendimiento.
5. Para obtener el mejor rendimiento ajuste el amplificador para pasabajos (LP) con un ajuste
de cruce de 100 a 300hz.
Conexión del altavoz desde el amplificador.
O
Sistema IBeam múltiple. Asegúrese de mantener la
polaridad correcta.
EMPUJE
Para insertar
el cable
2
1
´

1
Español
Instalacion en una sala de
proyeccion (Home Theater)
En muchas situaciones en las que se puede montar el transductor táctil IBeam directamente
usando los 10 agujeros incorporados.
Asiento para sala de proyección/Montaje en una silla para juegos electrónicos
Un asiento contemporáneo para sala de proyección generalmente permite la fijación directa de
la unidad IBeam. Le sugerimos que se comunique con el fabricante de su asiento para conseguir
sus recomendaciones para el montaje de productos vibrotáctiles.
1. Invierta cuidadosamente el asiento. Sopórtelo de manera que no pueda causar daños
durante el proceso de instalación. Siempre debe tener cuidado al mover asientos de salas de
proyección pues pueden ser pesados e incómodos de mover. Si es necesario, consiga ayuda.
2. Busque un sitio donde la parte inferior del asiento permita una sólida fijación a los miembros
estructurales de madera. El punto ideal sería hacia el centro y hacia la parte posterior de
la parte inferior del asiento. Si no se usa el montaje en la parte inferior del asiento busque
otro sitio en el asiento que esté cerca de la parte posterior y en el centro. Compruebe
que haya espacio libre adecuado desde los motores y los mecanismos de ajuste del asiento.
Permita que haya espacio para el aire entre su IBeam y el piso, una vez instalado. Nunca debe
usar el IBeam para sostener el asiento.
3. Perfore los agujeros guía y fije el IBeam en el sitio deseado usando los tornillos proporciona-
dos. Compruebe si el movimiento del asiento es libre y completo. Encuentre otro sitio si de
alguna manera se impide el movimiento del asiento o si el mismo ahora es difícil de mover.
4. Asegure el IBeam con tornillos en los 10 agujeros de
montaje. Recuerde perforar agujeros piloto para todos los
tornillos.
Agujeros de montaje
Agujeros de montaje
Soporte
estructural
(marco)
Soporte
estructural
(marco)
´
´
Ideal para Hal-
loween gags o
su sofá favorito
/ silla.
PRECAUCIÓN: Para prevenir lesión, el
daños a la unidad y/o
el equipo circundante,
el transductor táctil
de IBeam se deben
montar con seguridad
por un mínimo de seis
(6) tornillos.

1
Español
Instalacion en una sala de
proyeccion (Home Theater)
Conexión a una sala de proyección
PRECAUCIÓN: Si no está seguro si debe hacer la instalación de este sistema
usted mismo, haga que lo instale un técnico calificado en salas de
proyección.
PRECAUCIÓN: Antes de efectuar la instalación, apague y desenchufe el equipo
para evitar daños a la unidad, incendio y/o posiblemente lesiones.
Se puede alimentar el IBeam usando cualquier amplificador estable de 4 ohmios que propor-
cione un mínimo de 100 vatios RMS a 4 ohmios. Los amplificadores de 150 a 250 vatios a 4
ohmios ofrecen la mejor experiencia.
1. Tienda con anticipación los cables para altavoces tamaño 16/14 ó 12AWG desde la unidad
IBeam al sistema de la sala de proyección a la que será conectado.
PRECAUCIÓN: Asegúrese de tender los cables donde no se tropiece con ellos
o donde se los pueda dañar debido a que hay bordes filosos o
debido al movimiento de muebles o personas.
2. Conecte los cables del altavoz al IBeam y márquelos para mantener la polaridad de señal
correcta al conectar al amplificador.
Conexión a un sistema con una sub salida designada.
3. Siga las instrucciones proporcionadas junto con el amplificador que se use para conectarlo
a la sub salida del sistema de su sala de proyección.
4. Conecte los cables del altavoz desde el IBeam a la salida del amplificador.Asegúrese de
mantener la polaridad de señal correcta para obtener el mejor rendimiento.
Conexión a un sistema sin sub salida.
5. Al conectar a un sistema que no tiene una sub salida designada, se necesitará un cruce. Un
cruce con una configuración de 100-300hz ofrecerá el mejor rendimiento.
Salida Del Altavoz
Línea Entrada de
información Del Nivel
EMPUJE
Mantenga la polaridad
de la señal.
Conecte
al sistema
de la sala
de proyección.
Amplificador
Para insertar
el cable
´
´

1
Español
Identificacion de fallas
SÍNTOMA CAUSA SOLUCIÓN
Bajo débil (vibraciones) ajustes bajos aumente la ganancia del amplificador y/o
eleve el nivel de entrada de la fuente
poco bajo en la fuente muchas grabaciones viejas
no tienen un bajo profundo
La unidad no emite sonidos cables desconectados compruebe el cableado al nivel de los
altavoces
amplificador apagado encienda el amplificador
no hay señal al nivel de línea para compruebe el cableado al nivel de
amplificar línea y la señal
la unidad tiene daños internos comuníquese con servicio al cliente
El sonido tiene un tono la frecuencia de cruce es alta cruce más bajo
demasiado alto demasiado ajuste el punto a 150 Hz
ajuste más bajo a voluntad
sin cruce instale el filtro en línea
Vibraciones no deseadas montaje inadecuado revise las instrucciones de montaje
y corrija los problemas de montaje
se usó asientos que no son para compre asientos dedicados
sala de proyecciones
construcción mala de los asientos aísle el ruido y amortigüe
el punto del asiento que emite el sonido
Deja de funcionar se activó la protección contra permita que se reponga el fusible
sobrecargas (3 a 5 minutos)
baje el ajuste del amperaje
Garantia limitada
El transductor táctil IBeam tiene una garantía de 1 año. Esta garantía cubre sólo al comprador
original del producto Rockford comprado de un distribuidor de Rockford Fosgate autorizado
en los EE.UU. Para recibir servicio, el comprador debe proporcionar a Rockford una copia del
recibo que incluya el nombre del comprador, el nombre del distribuidor, el producto comprado
y la fecha de compra.
Se reparará o cambiará, durante el periodo de garantía, los productos que se determine que
son defectuosos (con un producto que se considere equivalente) a opción de Rockford.
Lo que no está cubierto
1. Los daños causados por accidente, abuso, uso incorrecto, agua, robo, envío
2. Cualquier costo o gasto relacionado con la extracción o reinstalación del producto.
3. Los servicios efectuado por terceros que no son Rockford ni un Centro de Servicio
Autorizado de Rockford Fosgate
4. Cualquier producto en el que se haya distorsionado, alterado o eliminado el número de serie
5. Daños posteriores causados a otros componentes
Límites en las garantías implícitas
Cualquier garantía implícita incluyendo las garantías implícitas de aptitud para el uso y de com-
erciabilidad está limitada en cuanto a la duración del período de la garantía expresa establecida
más arriba.Algunos estados no permiten limitaciones en la duración de una garantía implícita,
de manera que es posible que esta limitación no se aplique. Ninguna persona está autorizada
a aceptar otra responsabilidad relacionada con la venta del producto en nombre de Rockford
Fosgate.
Cómo conseguir servicio
Comuníquese con el distribuidor autorizado de Rockford Fosgate del que compró el producto.
Si necesita ayuda, llame al 1-800-669-9899 para hablar con Servicio al Cliente de Rockford
Fosgate.
´
´

Rockford Fosgate
Rockford Corporation
600 South Rockford Drive
Tempe, Arizona 85281 U.S.A.
In U.S.A., 480-967-3565
Customer Service 1-800-669-9899
www.rockfordfosgate.com
08/2008 B.M.
01/2009 E.R.
1230-55343-02 Printed in U.S.A
