RODEX RDX7204 User manual

INSTRUCTION MANUAL
ELECTRIC OIL FREE AIR COMPRESSOR
RDX7204 | ITEM NO: X7202
TR:
02-07
EN:
08-14
RU:
15-20
GE:
21-26

TÜRKÇE
YAĞSIZ HAVA KOMPRESÖRÜ TEKNİK ÖZELLİKLERİ
GÜÇ: 1100W / 1.5 Hp
VOLTAJ / FREKANS: 230V / 50 Hz
TANK KAPASİTESİ: 50 LT
ÇALIŞMA BASINCI: 8 Bar
HAVA BASINCI: 200 L/ min
YAĞSIZ HAVA KOMPRESÖRÜ
Bu kılavuzdaki bilgiler güvenlik ve donanım sorunlarını önlemek için verilmiştir. Bu
kılavuzu el altında bulundurun ve çalıştırma veya bakımdan önce dikkatlice okuyunuz.
1. Düşük gürültü, enerji tasarrufu, çevre koruma ve güvenli bir şekilde kullanılan bu makine,
tıbbi, arındırma, gıda maddeleri, bilimsel testler ve benzeri alanlarda yaygın olarak
kullanılmaktadır.
2.Basınç Anahtarı kullanımı:
1) Basınç anahtarını "otomatik" durumda "açık" olarak çevirin, gücü açın, ardından makine
başlayabilir. Değilse, lütfen hava deposu basıncını 0.4Mpa'nın altına düşürün.
2) Basınç şalterini "kapalı" konuma getirin, elektriği kesin, normal şekilde çalışmayı
durduracaktır.
3) Basınç anahtarında ki emniyet valfi hava tankı basıncı 0.9Mpa'yı aştığında, emniyet valfi
otomatik olarak uğultu ve tahliye basıncı ile uyarılır. Bu durum ortaya çıktığında lütfen basınç

şalterini kontrol edin ve onarın, çalışma basıncının yazılı değeri aşmamış olduğundan emin
olun.
4) Günde bir kez seperatorun yüksüğünü parmağınızla çekerek içindeki tüm suyu tamamen
boşaltmasını sağlayın. (Belki bazı müşteriler hava kompresörünü yağ ayırıcısı getirmiş
olabilir, bu nedenle yukarıda belirtilen aşamalara uymaları gereksizdir.)
5) Tahliye edilen hava basıncı, yağ ayırıcı üzerindeki düğme ile saat yönünde döndürülerek
ayarlanabilir, maksimum basınç hava tankı basıncına kadar olacak şekilde tahliye basıncı
artırılacaktır ve bunun tersi de geçerlidir.
6) Gerekirse, lütfen basınç anahtarının çalışma basıncını ayarlayın, önce basınç anahtarı
kabuğunu çıkarın, örneğin anahtar gibi diğer uygun aletlerin M6 cıvatasını ayarlayın.
Colckwise ile çalışma basıncını arttırabilir veya azaltabilirsiniz.
7) Lütfen elektrik kablosunun kesitini ≥1.5 mm2ve uygun uzaklıkta tutun.
8) Kullanım, hava araçları için herhangi bir hava kaynağı sağlamakla sınırlıdır, boşaltılan
havayı doğrudan diğer hayvanlardan herhangi birine yöneltmemelidir.
9). Lütfen gücü açmadan önce makineyi "KAPALI" durumda olduğunu garanti edin.
10) Herhangi bir bölgede sert bir cisime çarpamamsına dikkat ediniz. Herhangi bir dış
darbeye karşı korumak için bir an önce etkili önlemler almalısınız.
3. Kullanım Gereksinimleri:
1) Depolama ve nakliye ortamı -40°C ile 50°C arasında, bağıl nem ≤ 95% arasında kontrol
edilmelidir.
2) Çalışma ortamı kuru, temiz ve iyi havalandırılmış, ortam sıcaklığı -5 °C ile 40 °C arasında,
bağıl nem ≤80% olmalıdır.
3) Makineyi ıslak, yanıcı, tozlu ortamlardan uzak tutunuz.
4) Lütfen makineyi düz bir zeminde eğimsiz olarak tutunuz.
5) Voltaj, yazılı değerin %10'unu aşmamalıdır.
6) Herhangi bir yaralanmayı önlemek için, çalışma sırasında silindir kapağı, egzoz borusu, tek
yönlü valf vb. gibi yüksek sıcaklıktaki parçalara bir kez dokunmak yasaktır.
4. Bakım:
Özel Dikkat: Herhangi bir yaralanmayı önlemek için tüm bakımlar, kapalı güç
koşullarında yapılmalı ve tankta basınç olmadığından emin olunmalıdır.
1) Hava kompresörünü her zaman temiz tutmak.
2) Tanktaki tüm sıvıyı en azından haftada iki kez temizlemek. Çalıştırdıktan sonra, hava tankı
basıncının 0,1 Mpa'nın altında olduğundan emin olunmalıdır.

3) Emniyet valfini her koşulda hassas tutmak için, hava tankı basıncı 0,5 ila 0,7 Mpa'ya
ulaştığında, lütfen emniyet valfini hafifçe çekin, şafta basarsanız, serbestçe boşalabilir,
sıfırlanacaktır.
4) Her 500 saatlik kullanımda hava valfini temizlemek ve susturucu elemanını değiştirmek.
Piston segmanını her 1500 saatte bir değiştirin.
5) Hava tankı için 2 yılda bir basınç testi yaptırmak ve çift yüzeyi yılda bir kontrol etmek.
Herhangi bir ciddi paslanma, çarpışma veya test hatası ortaya çıkarsa, işe yaramaz olarak
atılmalıdır.
6) Hava tankının tüm basıncını serbest bırakmak için, serbestçe hareket ettirin.
UYARILAR: Güvenli çalışmayı garanti etmek için lütfen yukarıda belirtilen
işlemlerden önce gücü kesin.
5. Sorun Giderme Tablosu:

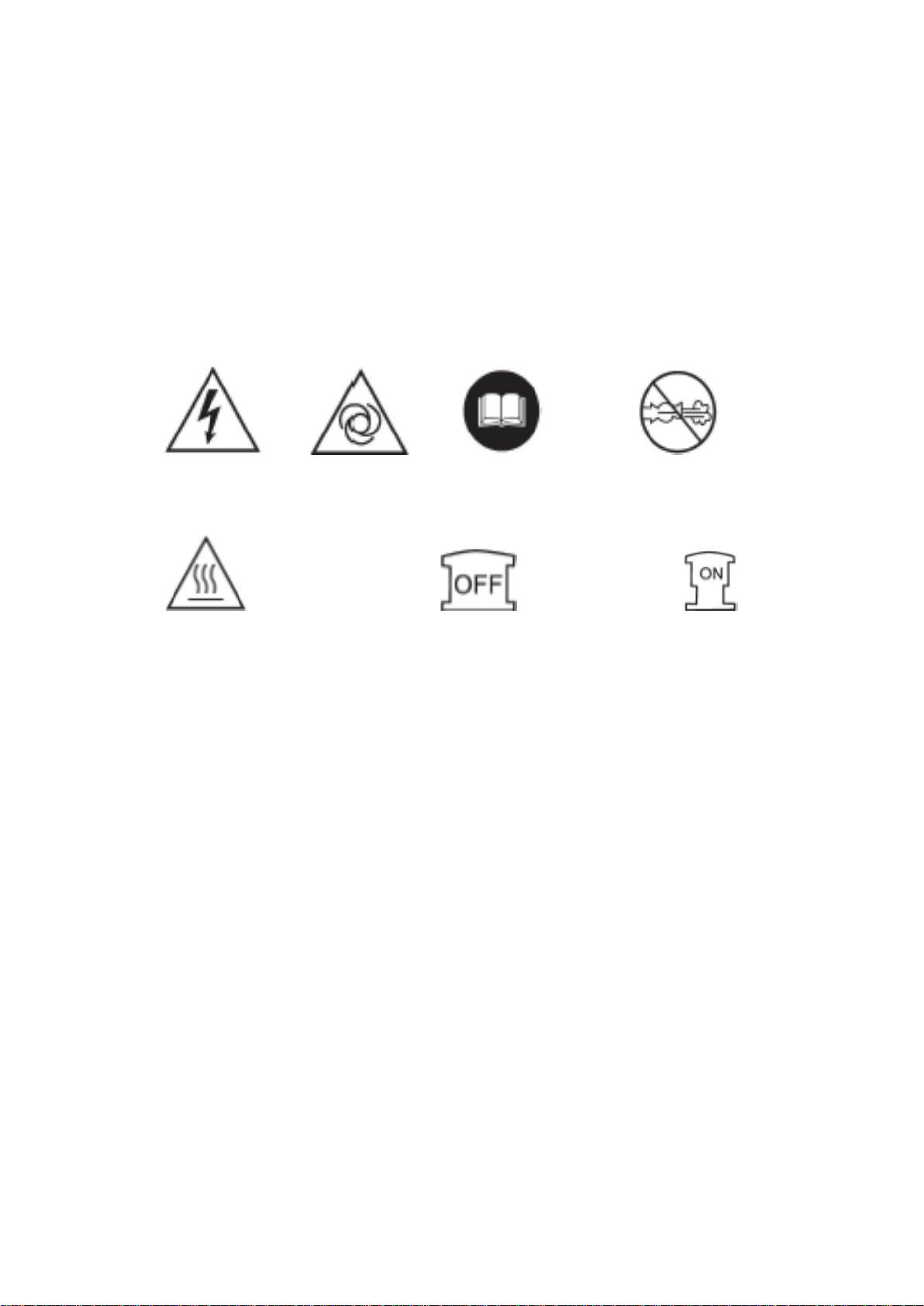

Elektrik Tehlikesi Herhangi bir uyarı Manuel’i okuyun Hava esnek borusunu sabitlemeden
Olmaksızın otomatik başlama vanayı açmamalısınız
Yüksek sıcaklık tehlikesi Elektriği kapatma Elektriği açma

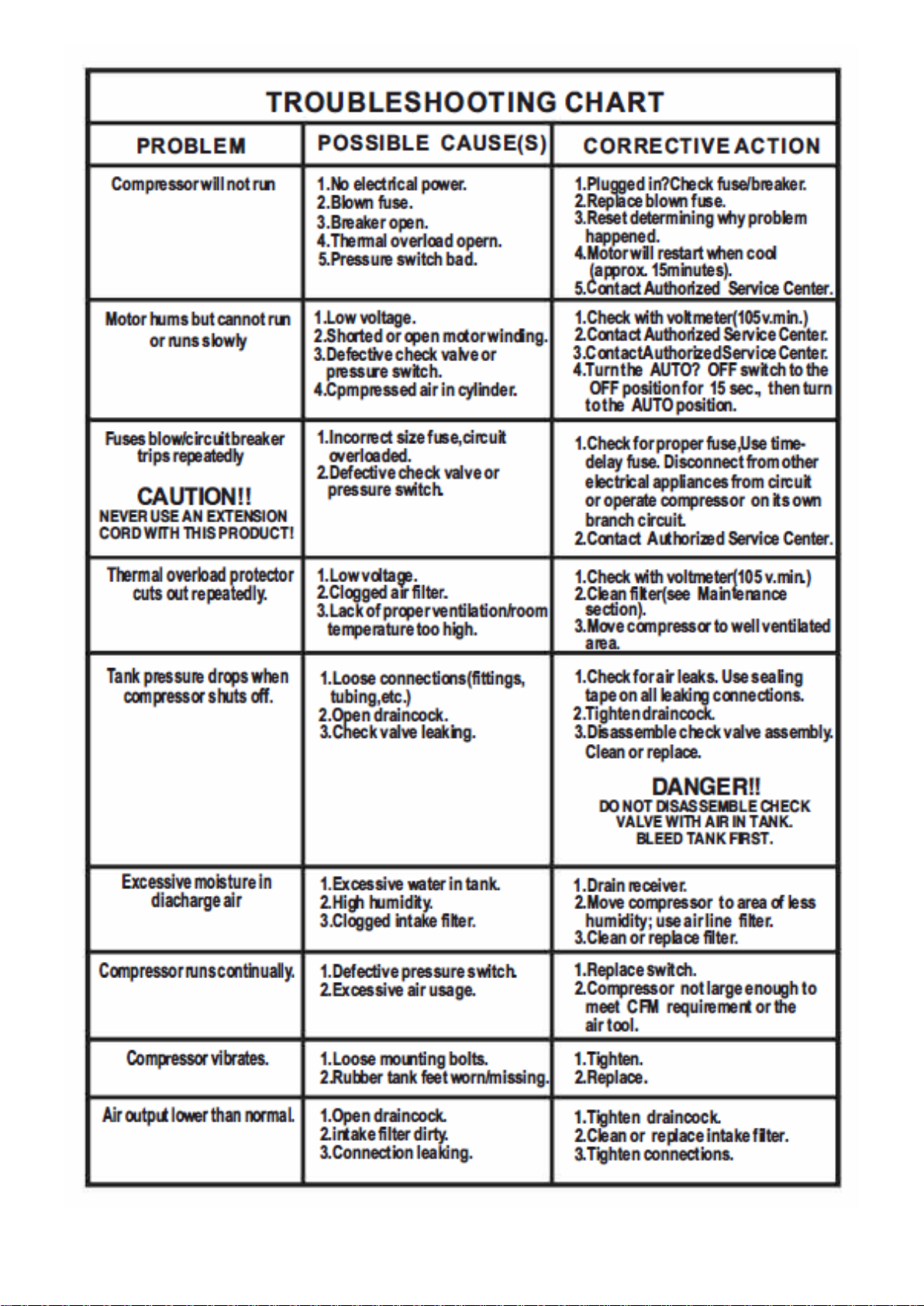

SORUN GİDERME TABLOSU
PROBLEM
MUHTEMEL SEBEP
DÜZELTİCİ EYLEM
Kompresör çalışmıyorsa
-Elektrik yoktur.
-Sigorta atmış olabilir.
-Kesici açık olabilir.
-Termal aşırı yük açık olabilir.
-Basınç anahtarı bozuk olabilir.
-Fiş takılı mı? Sigortayı/devre
kesiciyi kontrol edin.
-Atmış sigortayı değiştirin.
-Sorunun neden olduğunu belirleyin
ve sıfırlayın.
-Yetkili Servis ile iletişime geçin.
Motor vınlıyor ama çalışamıyor veya
yavaş çalışıyorsa
-Düşük gerilim
-Kısa devre veya açık motor sargısı
-Arızalı çek valfi veya basınç
anahtarı
-Silindir içinde basınçlı hava
-Voltmetre ile kontrol
edin(105v.min.)
-Yetkili Servis ile iletişime geçin.
-AUTO' yu çevir? KAPALI anahtarı,
15 saniye süreyle KAPALI konuma
getirin, ardından OTO konumuna
çevirin
Sigortalar atıyor/devre kesici iptal
ediliyorsa
DİKKAT!!
BU ÜRÜNLE ASLA UZATMA
KABLOSU KULLANMAYIN!
-Yanlış boyutta sigorta, devre aşırı
yüklenmiş olabilir
-Arızalı çek valfi veya basınç
anahtarı
-Uygun sigortayı kontrol edin,
Zaman gecikmeli sigorta kullanın.
Devredeki diğer elektrikli cihazlarla
olan bağlantısını kesin veya
kompresörü kendi devresinde
çalıştırın.
- Yetkili Servis ile iletişime geçin
Termal aşırı yük koruyucusu tekrar
tekrar kesiliyorsa
- Düşük gerilim
-Tıkalı hava doldurucu
-Uygun havalandırma eksikliği/oda
sıcaklığı çok yüksek
- Voltmetre ile kontrol edin
(105v.min.)
-Filtreyi temizleyin (bakım
bölümüne bakın)
-Kompresörü iyi havalandırılan bir
alana taşıyın
Kompresör kapandığında tank
basıncı düşerse
-Gevşek bağlantılar (bağlantı
boruları, vb.)
-Tahliye musluğunu açın
-valf sızıntısı kontrol edin
-Hava sızıntısı olup olmadığını
kontrol edin. Sızdıran tüm
bağlantılarda sızdırmazlık bandı
kullanın.
-Tahliye musluğunu sıkın
-Valf grubunu sökün. Temizleyin
veya değiştirin
TEHLİKE!!
TANK İÇERİSİNDE HAVA
VARKEN VALFİ SÖKMEYİN.
Boşaltım havasında aşırı nemliyse
-Depoda aşırı su
-Yüksek nem
-Tıkalı giriş dolgusu
-Tahliye alıcısı
-Kompresörü daha az nemli bir
alana taşıyın; hava hattı dolgusu
kullanın
-Dolguyu temizleyin veya değiştirin
Kompresör sürekli çalışıyorsa
-Arızalı basınç anahtarı
-Aşırı hava kullanımı
-Anahtarı değiştirin
-Kompresör, CFM gereksinimini
veya havalı aleti karşılayacak kadar
büyük değil
Kompresör titriyorsa
-Gevşek bağlantı cıvataları
-Lastik tank ayakları aşınmış/eksik
-Sıkılaştırın
-Yer değiştirin
Hava çıkışı normalden düşükse
-Tahliye musluğu açık
-Giriş dolgusu kirli
-Bağlantı sızdırıyor
-Tahliye musluğunu sıkın
-İç dolguyu temizleyin veya
değiştirin
-Bağlantıları sıkın

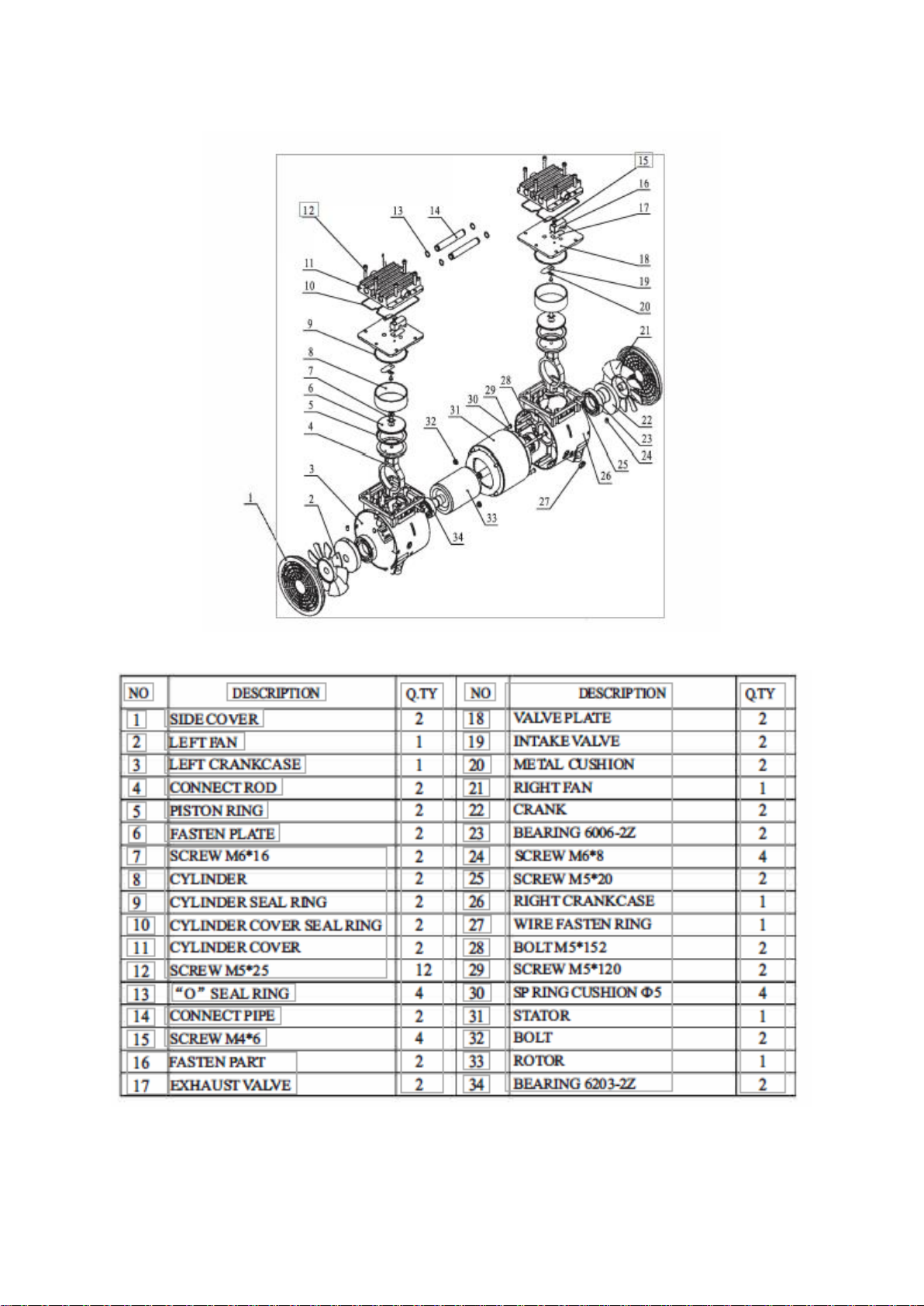

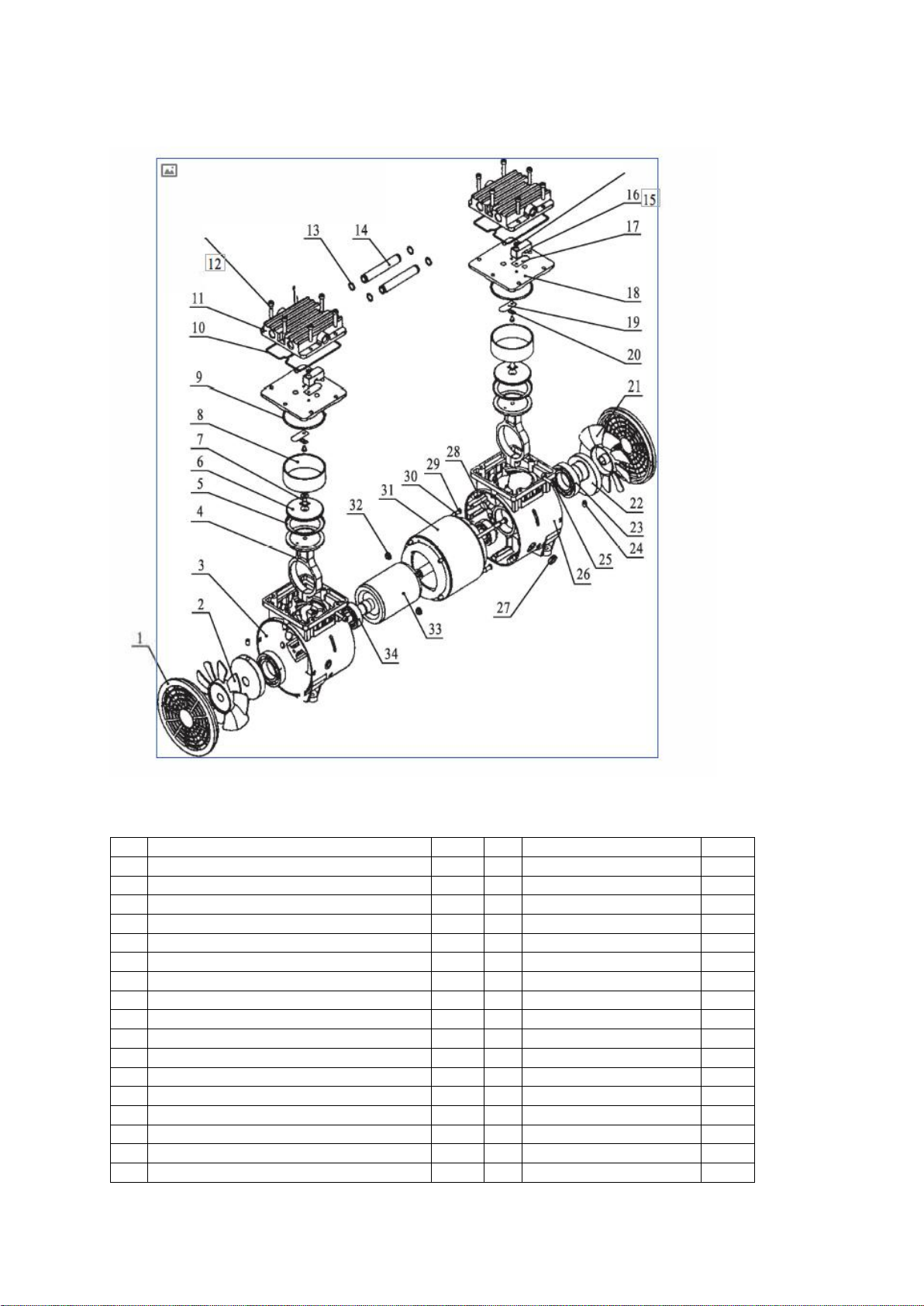

YAĞSIZ HAVA POMPASI YAPISI
YAĞSIZ HAVA POMPASI PARÇA LİSTESİ
NO
AÇIKLAMA
ADET
NO
AÇIKLAMA
ADET
1
YAN KAPAK
2
18
VALF PLAKASI
2
2
SOL FAN
1
19
EMME VALFİ
2
3
SOL KARTER
1
20
METAL YASTIK
2
4
BAĞLI ÇUBUK
2
21
SAĞ FAN
1
5
PİSTON HALKASI
2
22
KRANK
2
6
BAĞLANTI KELEPÇESİ
2
23
RULMAN 6006-2Z
2
7
VİDA M6*16
2
24
VİDA6*8
4
8
SİLİNDİR
2
25
VİDA5*20
2
9
SİLİNDİR CONTA HALKASI
2
26
SAĞ KARTER
1
10
SİLİNDİR KAPAĞI CONTA HALKASI
2
27
SEGMAN
1
11
SİLİNDİR KAPAĞI
2
28
CİVATA M5*152
2
12
VİDA M5*25
12
29
VİDA 5*120
2
13
'O' MÜHÜR HALKASI
4
30
YAYLI YASTIK ɸ5
4
14
BORU BAĞLANTISI
2
31
STATOR
1
15
VİDA M4*6
4
32
CIVATA
2
16
TUTTURMA PARÇASI
2
33
ROTOR
1
17
EGZOZ VANASI
2
34
RULMAN 6203-2Z
2

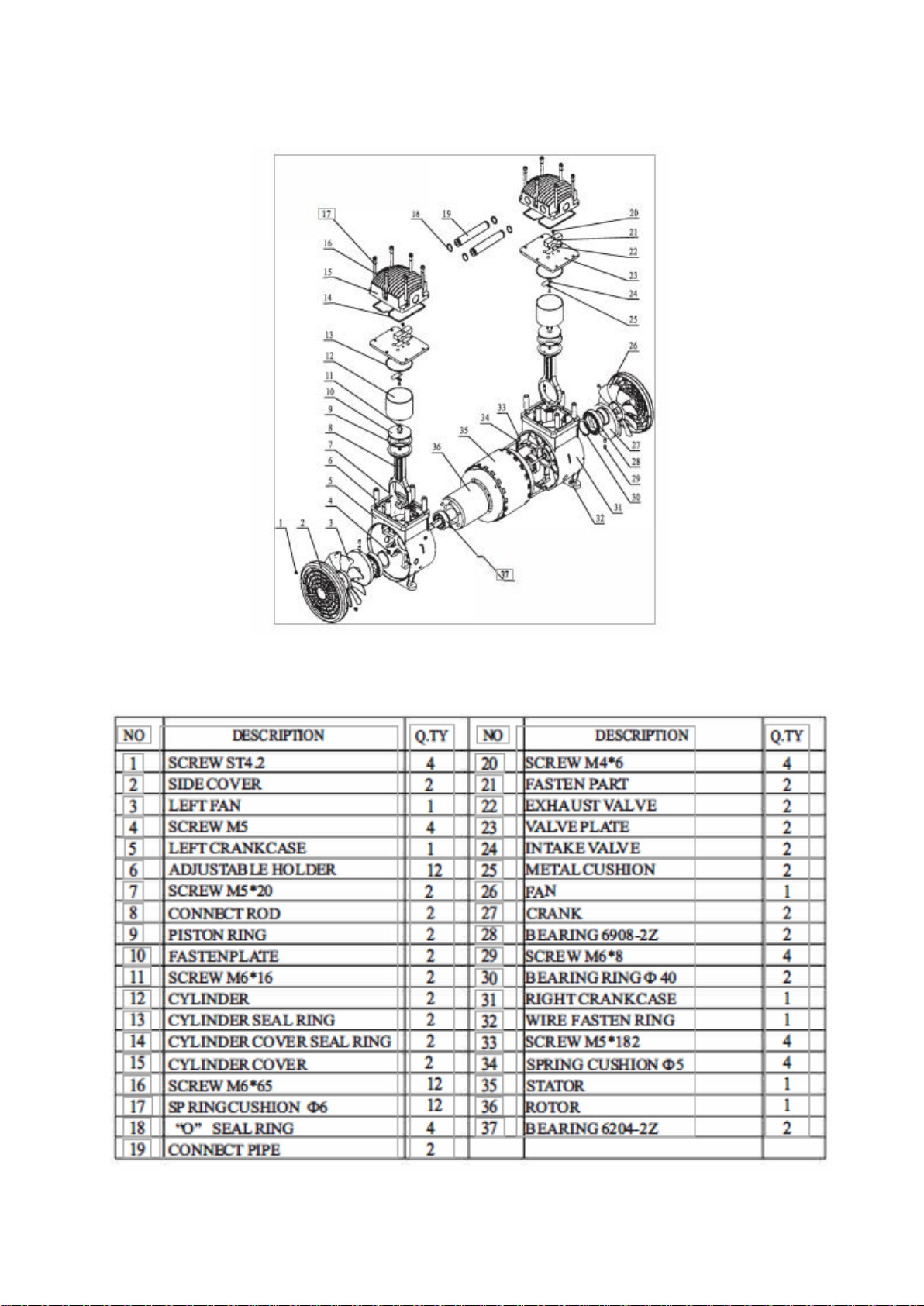

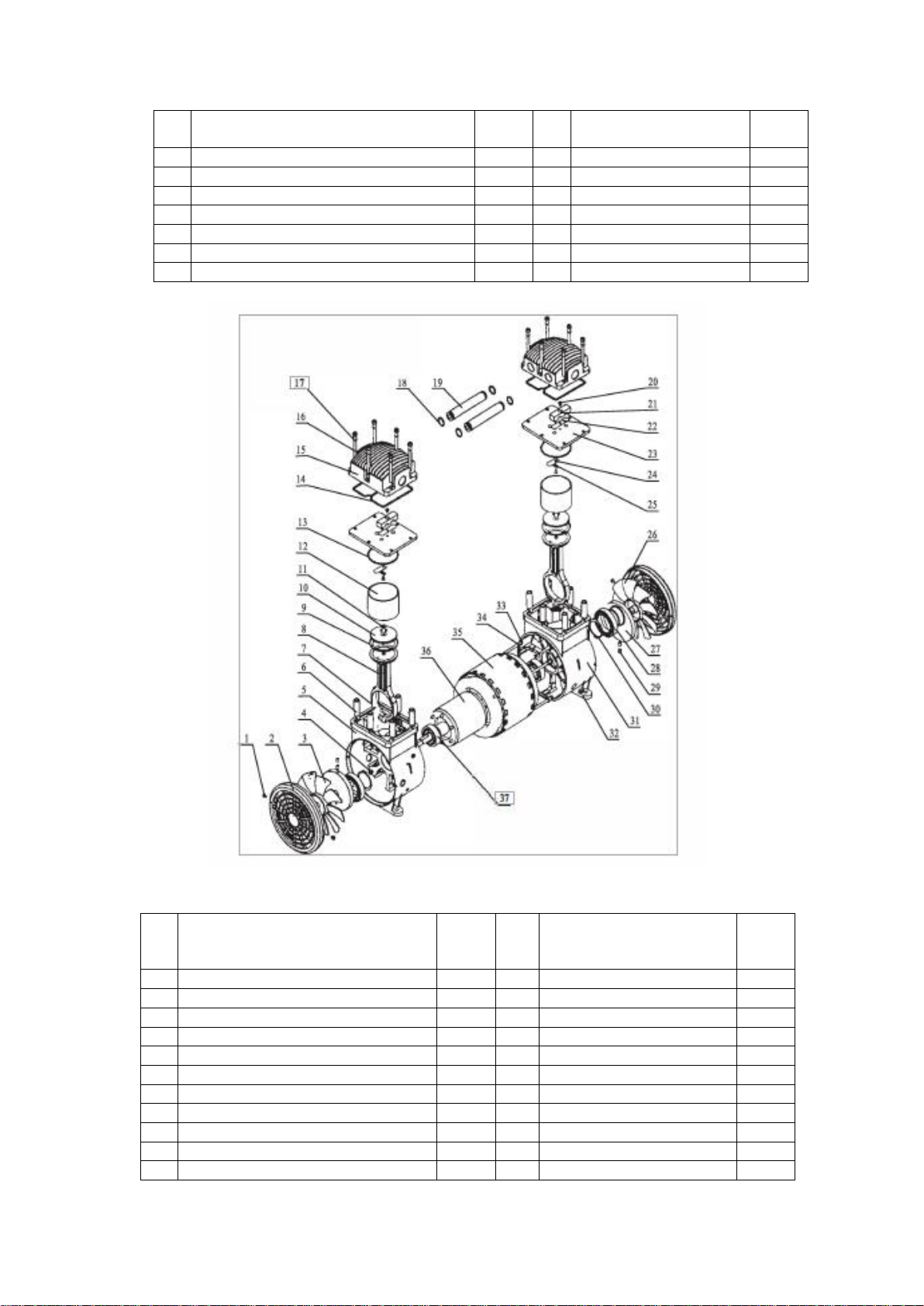

YAĞSIZ HAVA POMPASI YAPISI
NO
AÇIKLAMA
ADET
NO
AÇIKLAMA
ADET
1
VİDA ST4.2
4
20
VİDA M4*6
4
2
YAN KAPAK
2
21
BAĞLANTI PARÇASI
2
3
SOL FAN
1
22
EGZOZ VANASI
2
4
VİDA M5
4
23
VALF PLAKASI
2
5
SOL KARTER
1
24
EMME VALFİ
2
6
AYARLANABİLİR TUTUCU
12
25
METAL YASTIK
2
7
VİDA M5*20
2
26
FAN
1
8
BAĞLANTI ÇUBUĞU
2
27
KRANK
2
9
PİSTON HALKASI
2
28
RULMAN 6908 2Z
2
10
SABİTLEME PLAKASI
2
29
VİDA M6*8
4
11
VİDA M6*16
2
30
RULMAN HALKASI ɸ40
2
12
SİLİNDİR
2
31
SAĞ KARTER
1
13
SİLİNDİR CONTA YÜZÜĞÜ
2
32
TEL BAĞLANTI YÜZÜĞÜ
1
14
SİLİNDİR KAPAK CONTA YÜZÜK
2
33
VİDA M5*182
4
15
SİLİNDİR KAPAĞI
2
34
YAYLI YASTIK ᵩ5
4
16
VİDA M6*65
12
35
STATOR
1
17
YAYLI YASTIK ɸ6
12
36
ROTOR
1
18
'O' MÜHÜR HALKASI
4
37
RULMAN 6204-2Z
2
19
BAĞLANTI BORUSU
2

ENGLISH
OIL FREE AIR COMPRESSOR
INSTRUCTION MANUAL
RDX7204 –X7202
POWER: 1100W / 1.5 Hp
VOLTAGE / FREKANCY: 230 V / 50 Hz
TANK CAPACITY: 50 LT
WORK PRESSURE: 8 Bar
AIR PRESSURE: 200 L/ min
lnformation in this manual is prinided for safety and to prevent
equipment problems. Keep this manual handy and read it carefully
before operation or maintenance.

OIL FREE AIR COMPRESSOR
1. With the features of low noise, energy-saving, environmental protection and
used securely, this machine is widely used in the fields of medical, sanitation,
foodstuff, scientific testing and so forth.
2.Pressure Switch usage:
1 ). Turn pfessufe switch with "on" Of "auto" state, turn on the power then
machine could start. If not, please reduce the air tank pressure to below the
0.4Mpa.
2)Turn pressure switch with "off", cut off the electricity, it will stop to work
normally.
3) With a safety valve in the pressure switch. When the air tank pressure
exceeds 0.9Mpa, the safety valve will be warned with hums and discharge
pressure automatically. When arised this condition, please check and repair the
pressure switch, make sure its working pressure without exceeding the rated
one.
4) Once daily off-working, please pull the trimble or sepetator by finger,
ensured to exhaust all the water from it completely.(May be some customer
have brought the aif compressor without oil-separator, so it's unnecessary for
them to comply with above mentioned requirements.)
5) The discharged aif pressure could be adjusted by the knob on the oil-
seperator, with clockwise rotation, it will be incfeased discharged pressure,
with the max. one is up to aif tank pressure, and vice versa.
6) If necessary, please adjust the working pressure ofthe pressure switch, firstly
remove the pressure switch shell, adjust the bolt M6 Of other proper tools, for
example the wrench. With the colckwise to incfease the wofking pressure, and
vice versa.
WARNINGS: in order to guarantee to operate securely, please cut off the
power before above mentioned procedures.
3.Usage Requirments:
1 ). The stofage & transportation enviroment must be controlled between-40°C
and 50°C, the relative humidity ≤95%.

2). The working enviroment must keep dry, clean and well-ventilated, the
environment temperature between-5 °C and 40 °C, the relative humidity ≤80%.
3).Please keep the machine out of the wet, inflammable, dusty conditions.
4).Please keep the machine on the flat ground without any inclinations.
5).The voltage shouldn't lower of exceed the 10% ofthe rated one.
6).In order to avoid any injures, it's prohibited to touch any high temperature
parts once in the course of working, such as the cylinder head, exhaust pipe,
one-way valve and so forth.
7). Please keep the cross section of electfical cable 1. 5mm 2, and with the
proper length.
8). The usage is limited to supply any aif sources for aif tools, mustn't point the
discharged air to anybody or other animals difectly.
9). Please guarantee the machine in "OFF" state before turn on the power.
10). Prohibited any collide under any state. In order to avoid any movements
against any outsides pressure, you should take effective practices promptly.
4. Maintenance:
Special Attention: in order to avoid any injury, ali the maintenances should be
operated under out off power conditions and make sure no any pressure in the
tank.
Special Attention: in order to avoid any injury, all the maintenances should be
operated under out off power conditions and make sure no any pressure in the
tank.
1).To keep the air compressor clean always.
2).Be twice per week at least for you to clean away all liquid in tank. once
operating, should make sure air tank pressure below 0,1 Mpa.

3).To keep the safety valve precise at any conditions, when the air tank
pressure reach to between 0.5 and O. 7Mpa, please pull the safety valve lightly,
it could discharge freely, if presh the shaft, it will be reset.
4).To clean the air valve per every 500 hours usage, and replace the muffler
element. Replace the piston ring per every 1500 hours.
5). To take the pressure testing for air tank per every 2 years and check the
double surface annually. If arised any serious rusty, collide or testing failure, it
should be discarded as useless.
6). To release all air tank pressure tank, then move it freely.
5. Troubleshooting Chart:
Dangerous
by electric
Starting automatic
cally without any
warning
Read the manual
Musn’t open valve
before fixing air
flexible pipe
Dangerous
of high
temperature
Cut off
electricity
Turn on
electricty

STRUCTURE OF AIR PUMP
PARTS LIST OF AIR PUMP

STRUCTURE OF AIR PUMP
PARTS LIST OF AIRPUMP

РУССКИЙ ЯЗЫК
ТЕХНИЧЕСКИЕ ДАННЫЕ БЕЗМАСЛЯНОГО
ВОЗДУШНОГО КОМПРЕССОРА
СИЛА:1100W / 1.5 Hp
НАПРЯЖЕНИЕ / ЧАСТОТА:230 V / 50 Hz
ОБЬЕМ БАКА:50 L
РАБОЧЕЕ ДАВЛЕНИЕ: 8 Bar
ДАВЛЕНИЕ ВОЗДУХА:200 L/ min
БЕЗМАСЛЯНЫЙ ВОЗДУШНЫЙ КОМПРЕССОР
Информация, предоставленная в этом руководстве, предназначена для
безопасного использования аппарата и для избежания проблем, связанных с
оборудованием. Обратитесь к этому руководству и внмательно прочтите его
перед эксплуатацией или уходом.
1. Этот аппарат широко применяется в сфере медицины, санитарии, пищевой
продукции, научных анализах и схожих областях; при этом аппарат обладает
характеристиками бесшумности, энергосбережения, защиты окружающей
среды, и безопасностью в использовании.
2. Использование переключателя давления:
1) Поверните переключатель из положения «AUTO” в положение
«ВКЛЮЧЕНО», включите мощность, после этого аппарат начнет работать.
В противном случае снизьте давление воздуха в баке до 0.4Mpa.
2) Поверните переключатель в положение «ВКЛЮЧЕНО», отключите подачу
электроэнергии, аппарат прекратит работу.
3) Аппарат снабжен предохранительным клапаном. В случае, если давление в
баке превышает 0.9 Mpa, предохранительный клапан автоматически
начинает гудеть и давление выравнивается. В подобных случаях проверьте

реле давления и приведите в исправность, убедитесь, что рабочее давление
не превысило необходимые показатели.
4) 1 раз в день с помощью пальца вытягивайте пробку сепаратора и сливайте
воду из ресивера. Возможные некоторые покупатели приобрели воздушный
компрессор без масляного сепаратора. В таком случае им нет
необходимости следовать этому пункту).
5) Давление воздуха на выходе можно регулировать с помощьюкнопки,
расположенной на сепараторе масла повернув ее по часовой стрелке.
Давление воздуха на выходе можно увеличивать до максимального давления
воздуха в баке. Чтобы снизить давление воздуха на выходе, поверните ручку
против часовой стрелки.
6) Достигнув желаемого уровня давления, зажмите гайками М6 ручку
регулятора, Рабочее давление регулируется поворотом ручки переключателя
по часовой стрелке или против.
7) Обеспечьте поперечное сечение электрического провода ≥1.5 mm2и его
необходимую длину.
8) Использование аппарата ограничено применением в любых воздушных
средствах
как источник воздуха. Никогда не направляйте струю воздуха на людей,
животных или свое тело.
9) Перед запуском аппарата убедитесь, что переключатель находится в
положении «выключено».
10) В любом случае избегайте столкновений. Для избежания любых внешних
воздействий вам нужно получить эффективную практику.
3. ТРЕБОВАНИЯ К ИСПОЛЬЗОВАНИЮ:
1) Хранить и транспортировать при температуре от -40°C до 50°C,
относительная влажность ≤95%.
2) Рабочее место должно быть сухим, чистым, с хорошей вентиляцией и
температурой окружающей среды от -5 °C до 40 °C, с относительной
влажностью ≤80%.
3) Не подвергайте аппарат воздейсвию влаги, пыли, взрывоопасных веществ.
4) Держите аппарат на ровной поверхности, без всякого наклона.
5) Напряжение не должно превышать указанные параметры более, чем на %10.
6) Для предотвращения получения травм во время работы аппарата
запрещается дотрагиваться до крышки цилиндра, выхлопной трубы,
одностороннего клапана и других нагревающихся деталей.
4. УХОД ЗА АППАРАТОМ:
ОСОБОЕ ВНИМАНИЕ: чтобы избежать любых травм, перед проведением
всех работ по уходу за аппаратом убедитесь, что аппарат отключен от сети и
в баке отсутствует давление.
1) Всегда держите компрессор в чистоте.
2) Очищайте жидкость в баке по меньшей мере 2 раза в неделю. После
использования аппарата убедитесь, что давление воздуха в баке опустилось
до отметки ниже 0,1.
3) Чтобы предохранительный клапан всегда был чувствительным, когда
воздушное давление в баке достигает отметки от 0,5 до 0,7 Mpa, слегка
потяните за предохранительный клапан.

4) Через каждые 500 часов работы аппарата очищайте предохранительный
клапан и проводите замену глушителя. Поршневое кольцо меняется через
каждые 1500 часов работы.
5) Каждые 2 года необходимо проводить контроль давления в баке и ежегодно
проводить контроль двойной поверхности.
6) Чтобы снизить воздушное давление в баке, свободно подвигайте его.
ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ПРОВЕДЕНИЕМ ВСЕХ ПЕРЕЧИСЛЕННЫХ
ВЫШЕ РАБОТ СНАЧАЛА ОТКЛЮЧИТЕ АППАРАТ ОТ СЕТИ.
5. ТАБЛИЦА УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ:
Опасность
электричества
включается
автоматически без
предупреждения
прочтите
руководство
Не открывайте
клапан, не
закрепив гибкую
Опасность
высокой
температуры
выключить
электроэнергию
включить
электроэнергию

ТАБЛИЦА УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
СИМПТОМ
ВОЗМОЖНАЯ ПРИЧИНА
КОРРЕКТИРУЮЩЕЕ ДЕЙСТВИЕ
Не работает компрессор
-нет напряжения в сети.
-перегорел предохранитель.
-проблемы с выключателем.
-сработала тепловая защита.
-неисправность реле давления.
-включен ли аппарат в сеть? Проверьте
предохранитель/выключатель.
-замените перегоревший предохранитель.
-установите неисправность и устраните
ее.
-обратитесь в авторизованный сервисный
центр.
Электродвигатель гудит, но не
работает или работает медленно
-низкое напряжение
-короткое замыкание или открыта
обмотка двигателя
-поломка обратного клапана или реле
давления
-внутри баллона находится сжатый
воздух
-измерьте вольтометром напряжение в
сети (105v.мин.)
- обратитесь в авторизованный
сервисный центр.
-установите переключатель на отметке
«ВЫКЛЮЧЕНО» на 15 секунд, а затем
вернитесь к ометке «AUTO»
Предохранители или
автоматический выключатель
периодически выходят из строя.
ВНИМАНИЕ!!
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ
УДЛИНИТЕЛЬ С ДАННЫМ
ПРОДУКТОМ!
-неправильный номинал
предохранителя, перегруженная цепь
- поломка обратного клапана или
реле давления
-проверьте исправность работы
предохранителя. Пользуйтесь
предохранителем, срок годности
которого не истек. Отключите другие
электроприборы из сети или подключите
компрессор к собственной сети.
- - обратитесь в авторизованный
сервисный центр
Тепловая защита периодически
выключается
- низкое напряжение
-забит воздушный фильтр
-отсутствует надлежащая
вентиляция/комнатная температура
слишком высокая
- измерьте вольтометром напряжение в
сети (105v.мин.)
-очистите фильтр (см. раздел
Техническое обслуживание)-переместите
компрессор в хорошо проветриваемое
помещение
Давление в баке падает после
выключения компрессора
-ослабленые соединения
(соединительные трубки т.д.)
-неплотный сливной кран
-проверьте клапан слива
отстоя
-проверьте, нет ли утечки воздуха.
Оберните все соединения, в которых
имеется утечка, упаковочной лентой .
-затяните сливной кран
-разберите клапан слива отстоя,очистите
или замените его
ОПАСНО!!
НЕ РАЗБИРАЙТЕ КЛАПАН, ЕСЛИ В
БАКЕ ИМЕЕТСЯ ВОЗДУХ.
Повышенная влажность
нагнетаемого воздуха
-чрезмерное количество воды в
резервуаре
-высокая влажность
-засорение впускного фильтра
-приемник разряда
-перенесите компрессор в помещение с
меньшей влажностью; используйте
воздушный фильтр
-очистите или замените фильтр
Компрессор работает
непрерывно
-неисправность реле давления
-использование чрезмерного
количества воздуха
-замените реле давления
-компрессор меньшего размера, чем
требует воздушный поток, CFM

Чрезмерная вибрация
компрессора
-ослабление болтов
-резиновые ножки бака не на уровне
-затяните болты
-поставьте компрессор в другое место
Выход воздуха ниже
нормального
-открыт сливной кран
-засорение впускного фильтра
-соединения протекают
-затяните сливной кран
-очистите или замените внутренний
фильтр
-затяните соединения
СТРОЕНИЕ БЕЗМАСЛЯННОГО ВОЗДУШНОГО КОМПРЕССОРА
СПИСОК ДЕТАЛЕЙ БЕЗМАСЛЯННОГО ВОЗДУШНОГО ФИЛЬТРА
NO
ОБЬЯСНЕНИЕ
КОЛ-
ВО
ШТУК
NO
ОБЬЯСНЕНИЕ
КОЛ-
ВО
ШТУК
1
Боковая крышка
2
18
Клапанная пластина
2
2
Левый вентилятор
1
19
Впускной клапан
2
3
Левый картер
1
20
Металлическая подушка
2
4
Соединительный стержень
2
21
Правый вентилятор
1
5
Поршневое кольцо
2
22
Кривошип
2
6
Соединительный зажим
2
23
Подшипник 6006-2Z
2
7
Болт M6*16
2
24
Болт 6*8
4
8
Цилиндр
2
25
Болт 5*20
2
9
Уплотнительное кольцо цилиндра
2
26
Правый картер
1

10
Уплотнительное кольцо крышки
цилиндра
2
27
Стопорное кольцо
1
11
Крышка цилиндра
2
28
Болт*152
2
12
Винт M5*25
12
29
Винт 5*120
2
13
'O' Уплотнительное кольцо
4
30
Пружинная подушка ɸ5
4
14
Соединительная трубка
2
31
Статор
1
15
Винт M4*6
4
32
Болт
2
16
Крепежная деталь
2
33
Ротор
1
17
Выхлопной клапан
2
34
Подшипник 6203-2Z
2
УСТРОЙСТВО БЕЗМАСЛЯННОГО ВОЗДУШНОГО ФИЛЬТРА
NO
ОБЬЯСНЕНИЕ
КОЛ-
ВО
ШТУК
NO
ОБЬЯСНЕНИЕ
КОЛ-
ВО
ШТУК
1
Винт ST4.2
4
20
Винт M4*6
4
2
Боковая крышка
2
21
Крепежная деталь
2
3
Левый вентилятор
1
22
Выхлопной клапан
2
4
Винт M5
4
23
Клапанная пластина
2
5
Левый картер
1
24
Впускной клапан
2
6
Регулируемый держатель
12
25
Металлическая подушка
2
7
Винт M5*20
2
26
Вентилятор
1
8
Соединительный стержень
2
27
Кривошип
2
9
Уплотнительное кольцо
2
28
Подшипник6908 2Z
2
10
Крепежная пластина
2
29
Винт M6*8
4
11
Винт M6*16
2
30
Подшипное кольцо ɸ40
2
