Roto zip tool Rebel User manual

Roto Zip Tool Corporation

1861 Ludden Drive, Cross Plains, Wisconsin 53528 • Phone 608-798-3737

TOLL-FREE 1-877- RotoZip (1-877-768-6947) U.S. & CANADA

FAX: 608-798-3739 WEB SITE: www.rotozip.com

Customer Service Hours: 8:00am - 4:30pm (CST)

IMPORTANT: Read Before Using

IMPORTANT : À lire avant d’utiliser

IMPORTANTE: Lea este manual antes de usar su herramienta

Parlez-vous francais? Voir page 14 ¿Habla español? Ver página 27

Owner’s Manual

Guide de l’utilisateur

Manual del ususario

Maintain tools with care. Keep cutting tools

sharp and clean. Properly maintained tools with

sharp cutting edges are less likely to bind and are

easier to control. Any alteration or modification is

a misuse and may result in a dangerous condi-

tion.

Check for misalignment or binding of moving

parts, breakage of parts, and any other condi-

tion that may affect the tools operation. If

damaged, have the tool serviced before

using. Many accidents are caused by poorly

maintained tools. Develop a periodic mainte-

nance schedule for your tool.

Use only accessories that are recommended by

the manufacturer for your model.Accessories that

may be suitable for one tool, may become haz-

ardous when used on another tool.

Service

Tool service must be performed only by

qualified repair personnel. Service or main-

tenance performed by unqualified personnel

could result in a risk of injury. For example:

internal wires may be misplaced or pinched,

safety guard return springs may be improperly

mounted.

When servicing a tool, use only identical

replacement parts. Follow instructions in

the Maintenance section of this manual.

Use of unauthorized parts or failure to follow

Maintenance Instructions may create a risk of

electric shock or injury. Certain cleaning

agents such as gasoline, carbon tetrachloride,

ammonia, etc. may damage plastic parts.

Hold tool by insulated gripping surfaces

when performing an operation where the cut-

ting tool may contact hidden wiring or its own

cord. Contact with a "live" wire will make

exposed metal parts of the tool "live" and shock

the operator. If cutting into existing walls or other

blind areas where electrical wiring may exist is

unavoidable, disconnect all fuses or circuit break-

ers feeding this worksite.

Always make sure the work surface is free

from nails and other foreign objects. Cutting

into a nail can cause the Zip® Bit and the tool to

jump and damage the Zip Bit.

Never hold the workpiece in one hand and the

tool in the other hand when in use. Never

place hands near or below cutting surface.

Clamping the material and guiding the tool with

both hands is safer.

Never lay workpiece on top of hard surfaces,

like concrete, stone, etc. Protruding cutting Zip

Bit may cause tool to jump.

Always wear safety goggles and dust mask.

Use only in well ventilated area. Using per-

sonal safety devices and working in safe environ-

ment reduces risk of injury.

After changing the Zip Bits or making any

adjustments, make sure the collet nut and any

other adjustment devices are securely tight-

ened. Loose adjustment devices can unexpect-

edly shift, causing loss of control, loose rotating

components will be violently thrown.

Never start the tool when the Zip Bit is

engaged in the material. The Zip Bit cutting

edge may grab the material causing loss of con-

trol of the cutter. Always hold the tool with two

hands during start-up. The reaction torque of

the motor can cause the tool to twist.

The direction of feeding the Zip Bit into the

material is very important and it relates to the

direction of Zip Bit rotation. Most materials

should be cut in a clockwise direction. An excep-

tion is when cutting around an outlet box in dry-

wall, which should be cut counter-clockwise.

Steering the tool in the wrong direction, causes

the cutting edge of the Zip Bit to climb out of the

work and pull the tool in the direction of the feed.

Always use the tool with the depth guide

securely attached and positioned flat against

material being cut. The guide securely posi-

tioned on the material improves the stability and

control of your tool.

Never use dull or damaged Zip Bits. Sharp Zip

Bits must be handled with care. Damaged Zip

Bits can snap during use. Dull Zip Bits require

more force to push the tool, possibly causing the

Zip Bit to break.

Never touch the Zip Bit during or immediately

after the use. After use the Zip Bit is too hot to

be touched by bare hands.

Never lay the tool down until the motor has

come to a complete standstill. The spinning

Zip Bit can grab the surface and pull the tool out

of your control.

Do not use the tool for drilling purposes. This

tool is not intended to be used with drill Zip Bits.

Some dust created by power sanding, sawing,

grinding, drilling, and other construction activi-

ties contains chemicals known to cause cancer,

birth defects or other reproductive harm.

Some examples of these chemicals are:

•Lead from lead-based paints.

•Crystalline silica from bricks and cement

and other masonry products.

•Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies, depend-

ing on how often you do this type of work. To

reduce your exposure to these chemicals:

work in a well ventilated area, and work with

approved safety equipment, such as those

dust masks that are specially designed to

filter out microscopic particles.

Work Area

eep your work area clean and well lit.

uttered benches and dark areas invite acci-

ents.

o not operate power tools in explosive atmo-

pheres, such as in the presence of

ammable liquids, gases, or dust. Power tools

eate sparks which may ignite the dust or fumes.

eep by-standers, children, and visitors away

hile operating a power tool. Distractions can

ause you to lose control.

Electrical Safety

ouble Insulated tools are equipped with a

olarized plug (one blade is wider than the

her.) This plug will fit in a polarized outlet

nly one way. If the plug does not fit fully in

e outlet, reverse the plug. If it still does not

, contact a qualified electrician to install a

olarized outlet. Do not change the plug in

ny way. Double Insulation eliminates the

eed for the three wire grounded power cord and

ounded power supply system. Before plugging

the tool, be certain the outlet voltage supplied

within 10% of the voltage marked on the name-

ate. Do not use “AC only” rated tools with a DC

ower supply.

void body contact with grounded surfaces

uch as pipes, radiators, ranges and refriger-

ors. There is an increased risk of electric shock

your body is grounded. If operating the power

ol in damp locations is unavoidable, a Ground

ault Circuit Interrupter must be used to supply

e power to your tool. Electrician’s rubber gloves

nd footwear will further enhance your personal

afety.

on't expose power tools to rain or wet condi-

ons. Water entering a power tool will increase

e risk of electric shock.

o not abuse the cord. Never use the cord to

arry the tools or pull the plug from an outlet.

eep cord away from heat, oil, sharp edges or

oving parts. Replace damaged cords imme-

ately. Damaged cords increase the risk of elec-

c shock.

hen operating a power tool outside, use an

utdoor extension cord marked "W-A" or

W." These cords are rated for outdoor use and

duce the risk of electric shock. Refer to

Recommended sizes of Extension Cords” in the

ccessory section of this manual.

Personal Safety

Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use tool while tired or under the influ-

ence of drugs, alcohol, or medication. A

moment of inattention while operating power

tools may result in serious personal injury.

Dress properly. Do not wear loose clothing or

jewelry. Contain long hair. Keep your hair,

clothing, and gloves away from moving parts.

Loose clothes, jewelry, or long hair can be caught

in moving parts. Keep handles dry, clean and free

from oil and grease.

Avoid accidental starting. Be sure switch is

“OFF” before plugging in. Carrying tools with

your finger on the switch or plugging in tools that

have the switch “ON” invites accidents.

Remove adjusting keys or wrenches before

turning the tool “ON”. A wrench or a key that is

left attached to a rotating part of the tool may

result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. Proper footing and balance

enables better control of the tool in unexpected

situations.

Use safety equipment. Always wear eye pro-

tection. Dust mask, non-skid safety shoes, hard

hat, or hearing protection must be used for appro-

priate conditions.

Tool Use and Care

Use clamps or other practical way to secure

and support the workpiece to a stable platform.

Holding the work by hand or against your body is

unstable and may lead to loss of control.

Do not force tool. Use the correct tool for

your application. The correct tool will do the

job better and safer at the rate for which it is

designed.

Do not use tool if switch does not turn it “ON”

or “OFF”. Any tool that cannot be controlled with

the switch is dangerous and must be repaired.

Disconnect the plug from the power source

before making any adjustments, changing

accessories, or storing the tool. Such preven-

tive safety measures reduce the risk of starting

the tool accidentally.

Store idle tools out of reach of children and

other untrained persons. Tools are dangerous

in the hands of untrained users.

Read and understand all instructions. Failure to follow all instructions listed

below, may result in electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WARNING

Power Tool Safety Rules

Spiral SawTM Power Tool Safety Rules

MPORTANT: Some of the following symbols may be used on your tool. Please study them

nd learn their meaning. Proper interpretation of these symbols will allow you to operate the

ool better and safer.

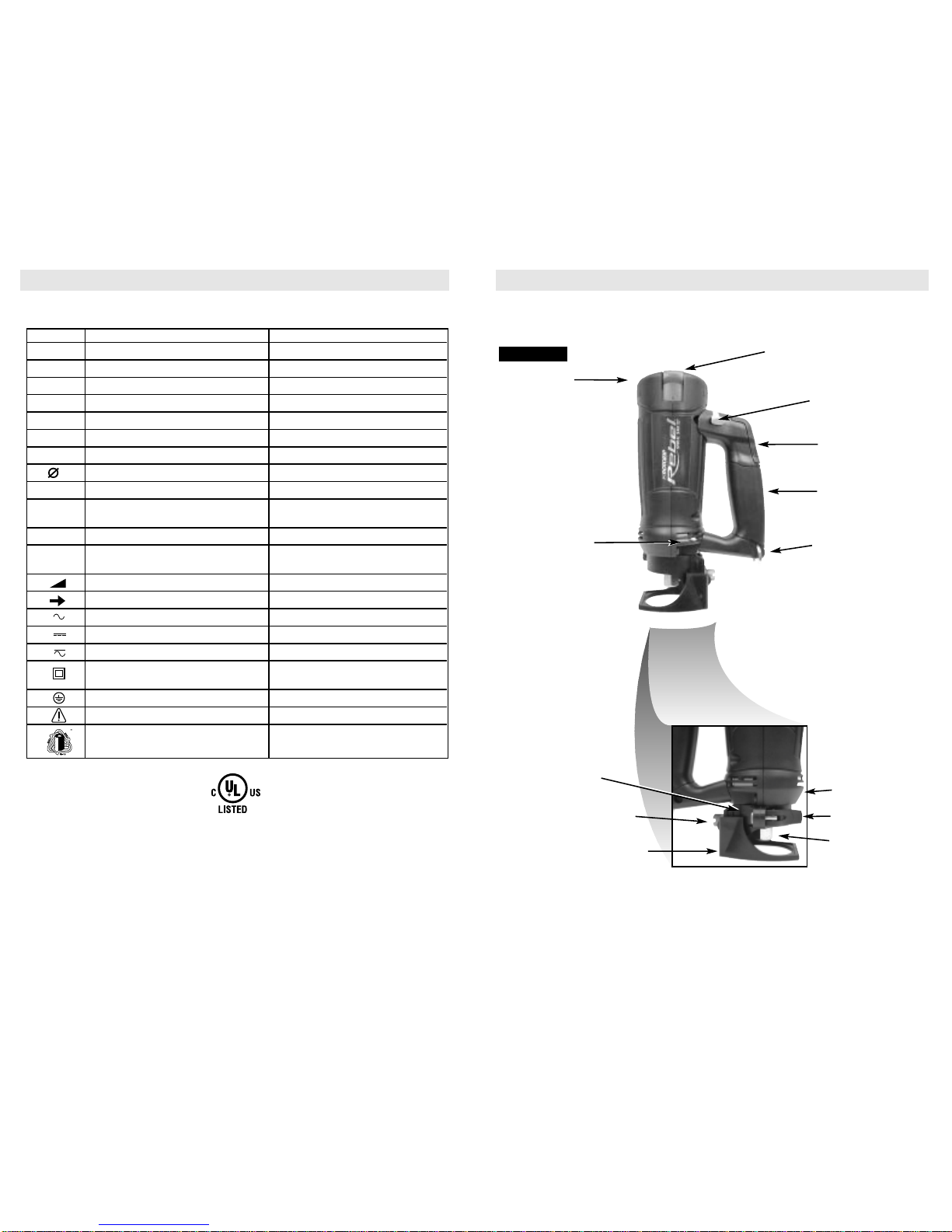

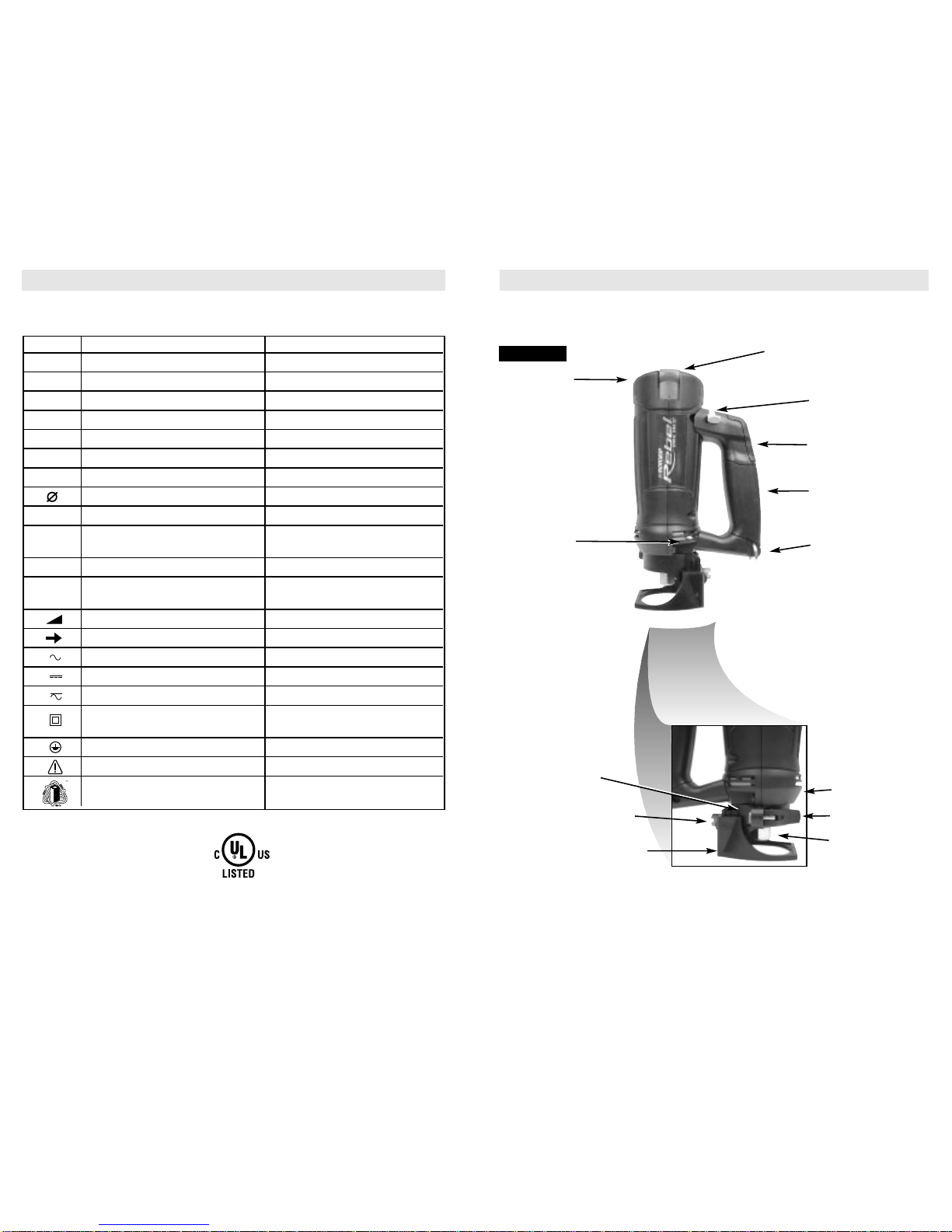

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

Diameter Size of drill bits, grinding wheels, etc.

n0No load speed Rotational speed, at no load

.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,

orbits etc. per minute

0 Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated

Construction tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Ni-Cad RBRC™ seal Designates Ni-Cad battery recycling

program

Symbols

This product is Listed by Underwriters Laboratories Inc.

Representative samples of this product have been

evaluated by UL and meet the applicable U.S. and

Canadian safety standards.

Functional Description and Specifications

NOTE: For tool specifications refer to nameplate on your tool.

REBEL

DEPTH GUIDE

BRACKET

INTAKE

AIR VENTS

BASE PLATE

LOCKING SCREW

3 POSITION ON/OFF

BUMP-OFF SLIDE SWITCH

0= OFF 1= 24,000 RPM 2= 30,000RPM

SHAFT LOCK

BUTTON

COLLET NUT

ADJUSTABLE

BASE PLATE

COLLET AND ZIP BIT

STORAGE AREA

WRENCH AND

STORAGE AREA

REMOVABLE HANDLE

ADJUSTABLE AIR

DIVERTER SWITCH

CAM LOCK LEVER TO

REMOVE HANDLE

Disconnect the plug from the power source before making any assembly, adjustments or

changing accessories. Such preventive safety measures reduce the risk of starting the tool

accidentally.

Reverse Angle

CAM LOCK

LEVER

Disconnect the plug from the

power source before making

any assembly, adjustments or changing acces-

sories. Such preventive safety measures reduce

the risk of starting the tool accidentally.

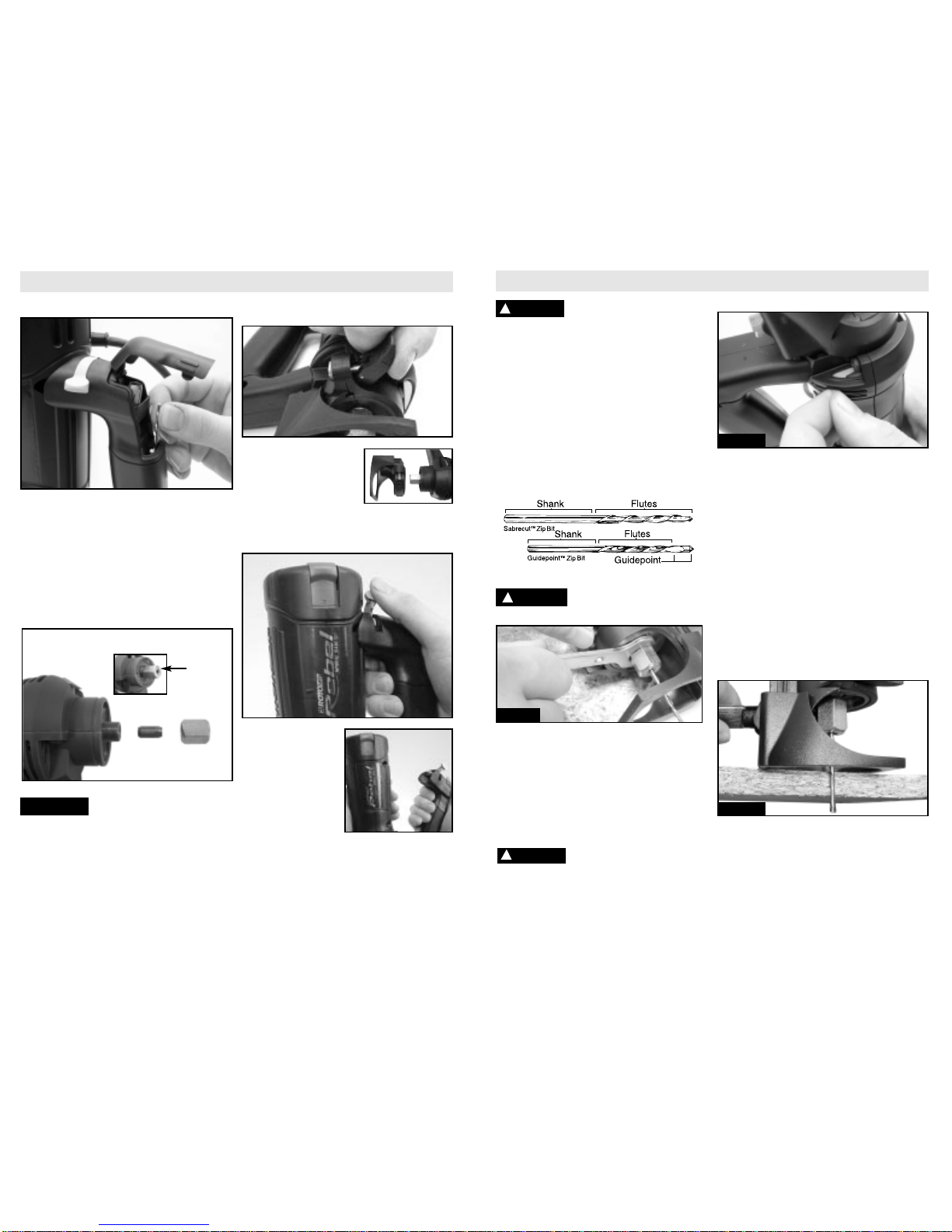

STEP 1: INSTALLING Zip® BITS

The Zip Bits are held by a collet system. At the

time your tool was assembled, the 1/8" collet

(used for 1/8" Zip Bits) was installed for your con-

venience. The 1/4" collet (used for 1/4" Zip Bits)

is located in the Zip Bit package with your tool.

Select the appropriate Zip Bit for your cutting sur-

face and change the collet if necessary to match

the Zip Bit size (See Changing the Collet direc-

tions on page 6.)

Only use Roto Zip Tool Corporation Zip Bits

with your Rebel.

Identify the different parts of your Zip Bits.

The Zip Bit flutes are sharp

and should be handled with

caution.

To insert a Zip Bit into the tool, first remove the

standard equipment wrench and locate the shaft

lock button. Depress and hold down the shaft

lock button with one hand and at the same time

loosen the collet nut with the other hand by turn-

ing it counter-clockwise with the wrench for a

couple rotations. Remove the old Zip Bit (if there

is one), insert shank of Zip Bit into the collet so

that 1/16" to 1/8" of smooth shank remains visible

above the collet. Do not allow the flutes/cutting

edges of the Zip Bit to fall into

the collet, and do not tighten the collet around the

flutes; doing so will result in decreased Zip Bit life.

After properly placing the Zip Bit into the collet,

depress the shaft lock button and simultaneous-

ly tighten the collet nut in a clockwise direction

first by hand and then with the wrench until bit is

held securely.

STEP 2: ADJUSTING THE AIR DIVERTER

Always make sure tool is OFF ("0" position)

before making any adjustments to the air diverter

vents.

The exhaust air diverter vent redirects cooling air

toward the base plate to help remove debris that

may gather in the base plate while cutting.

To open the diverter vent so air pushes towards

the cutting surface, slide the air diverter lever

toward the handle. To close the vent, slide the

lever away from the handle.

STEP 3: ADJUSTING THE DEPTH

GUIDE BEFORE MAKING A CUT

The Rebel is designed to cut materials up to 1”

thick. Use the depth guide to adjust to the depth

of the surface you are cutting. The depth guide

assembly consists of the depth guide and locking

lever, and the adjustable base plate and locking

screw.

Locate the base plate and its locking screw.

Using the end of the standard wrench, loosen

(counter-clockwise) the screw enough to enable

the base plate to slide up or down to the desired

depth of cut. For best performance, set the base

plate so the Zip Bit protrudes approximately 1/8"

beyond the material being cut. For example, to

cut a piece of 1/2" thick plywood, set the base

plate so the Zip Bit protrudes 5/8" below the base

plate, as shown here. Re-tighten the screw in a

clockwise direction.

Changing the Collet

he 1/8" collet is used with 1/8" diameter Zip®

ts and the 1/4" collet is used with 1/4" diameter

p®Bits. To change collets, first remove the Zip

t. Continue to loosen and unscrew the collet nut

ntil you can remove it from the tool. Remove the

ollet and replace it with the other. (Each collet is

ouble-ended, and either end is acceptable to

se.) By hand, re-tighten the collet nut around the

ollet in a clockwise direction. You are now ready

insert a new Zip Bit as instructed in step 1 (see

ext page.)

DURING STORAGE of your

tool when there is no Zip Bit in

e collet, DO NOT tighten the collet nut down

nto an empty collet. Doing so will make the col-

t hole smaller, preventing you from inserting Zip

ts into it in the future.

Removing Depth Guide Assembly From

Tool and Reinstalling

In order to remove the

depth guide from the tool,

release the locking lever

and pull the entire assem-

bly straight off of the tool.

To reattach the assembly,

fully replace the guide onto the tool collar and

lock the clamp lever.

Removing and Replacing the Handle

Turn the tool OFF and

unplug it. Firmly grasp

the tool. Slide open

the cam lock lever to

the unlock position.

Gently lift-up the rear

end of the handle and

the cam lock pin will

disengage from the

tool. Continue to gently

lift-up the handle and the 2 latches at the front of

the handle will also disengage. Remove handle

from tool.

To replace the handle, reverse the steps above.

Gently engage the 2 front latches into the tool,

slide the cam lock pin into the open hole.

Using the RebelTM Spiral SawTM Power Tool Features

COLLET SYSTEM COMPLETE

SYSTEM SEPERATED

COLLET

NUT

COLLET

NUT

CAUTION

RebelTM Operating Instructions

WARNING

Step 1

CAUTION

Step 2

Step 3

STEP 8:

Slowly bring it to a 90°angle to begin the cut.

The base guide should be flush to the material

surface. For all materials (EXCEPT cutting

around outlet boxes in drywall), steer the tool in

a clockwise direction with slow, steady pressure

to make the cut.

STEP 9:

After completing your cut, turn off the tool and

carefully remove it from the material.

Do not attempt to use this tool to make cut-outs

around any fixture or opening which has live elec-

trical wires, or any wall which may have live elec-

trical wiring behind it, as the Zip Bit could conduct

current to the tool, creating an electrocution haz-

ard for the operator. Shut off breakers or remove

fuses to disconnect the circuit. Always hold the

tool by its thermoplastic housing, and always

wear eye protection when operating a Spiral Saw

power tool.

NOTE: Because of the rotating cutting action of

the Zip Bit, there will be a slight pull when cutting.

The slower you cut, the more control you have.

Excessive pressure or fast cutting will cause

excessive heat and may shorten the life of the Zip

Bit.

NOTE: When cutting on a vertical surface, avoid

ending your cut at the bottom of the hole. If pos-

sible, start and end your cut at the top so the

scrap part will not drop onto the rotating Zip Bit.

Turn the tool off and remove it from the material.

STEP 4: LOCATE THE BUMP-OFF

SLIDE SWITCH AND VARIABLE

SPEED SWITCH

Never leave tool unattended in

either the "1" or "2" ON posi-

tions.

he Rebel has 2 variable speeds. The speed is

ontrolled by a three position bump-off slide

witch located on the rear, side of the tool.

osition "0" is the OFF position

osition "1" turns the tool ON and operates at

4,000 RPM.

hen the power switch is slid upward to the first

or "1" - position, the tool is "live" with a contin-

ous running action. To turn the tool OFF push

e slide switch to the "0" position.

osition "2" turns the tool ON to the 30,000 RPM

vel with a continuous running action.

o turn the tool OFF, push the slide switch down

the "0" position.

For the best results, when using the Rebel and

p Bits, we recommend using 30,000 RPMs.

Hold the tool with both hands

while starting, since torque of

the motor can cause the tool to twist.

Make A Few Practice Cuts

After installing the Zip Bit into the tool and adjust-

ing your depth guide, you should make a few

practice cuts with the tool before attempting an

actual job.

A few exercises will give you the necessary prac-

tice to make clean, professional cuts.

STEP 5:

Make certain that the collet nut is securely tight-

ened before turning the tool on.

STEP 6:

Hold the tool firmly and turn the tool ON to your

desired speed.

IMPORTANT USER TIP

STEP 7:

While holding the tool firmly, insert the Zip Bit into

the material at a 45°angle.

RebelTM Operating Instructions (cont.) RebelTM Operating Instructions (cont.)

Step 4

WARNING

CAUTION

Step 7

Step 8

Step 9

Round the right bottom corner and begin moving

the Zip Bit upward while applying light pressure left

toward the box until you meet initial upward cut.

Push tool switch to off.

Step 10

The completed box, executed quickly, neatly and in

a fraction of the time taken by other methods.

ep 1

ake certain that the electrical wires are pushed

ack or to the far side of the box so that the Zip Bit

oes not cut the wires when inserted through the

ywall. Your hammer handle is an excellent tool for

ep 2

efore fastening the sheet you must make a mark

omewhat near the center of the opening in the box

n the side of the drywall facing you.Adrywall ham-

er (hatchet end) works well for this.

ep 3

o not nail or fasten screws closer then 12" from

e box, or the drywall may bulge or blister from the

xcess pressure.

ep 4

ide switch to turn the tool on. While holding the

piral Saw™power tool firmly with both hands

unge the Zip Bit through the mark you made.

hen guide the Zip Bit to the right until you feel and

ear the Zip Bit touch the inside edge of the box.

Step 5

Pull the Zip Bit out far enough to slip it over the

edge of the box so it is now against the outside of

the box.

Step 6

While keeping the Zip Bit in contact with the outside

of the box move the tool counter clockwise while

applying light inward and upward pressure until you

feel and hear it come to the corner. As you round

the corner apply light pressure left and downward.

Step 7

While moving slowly and continuously along the

top contour you will feel the Zip Bit come to the next

corner. Round the corner and apply light down and

inward pressure until the bottom corner is reached.

Step 8

Move the Zip Bit right and upward maintaining light

continuous pressure toward the box.

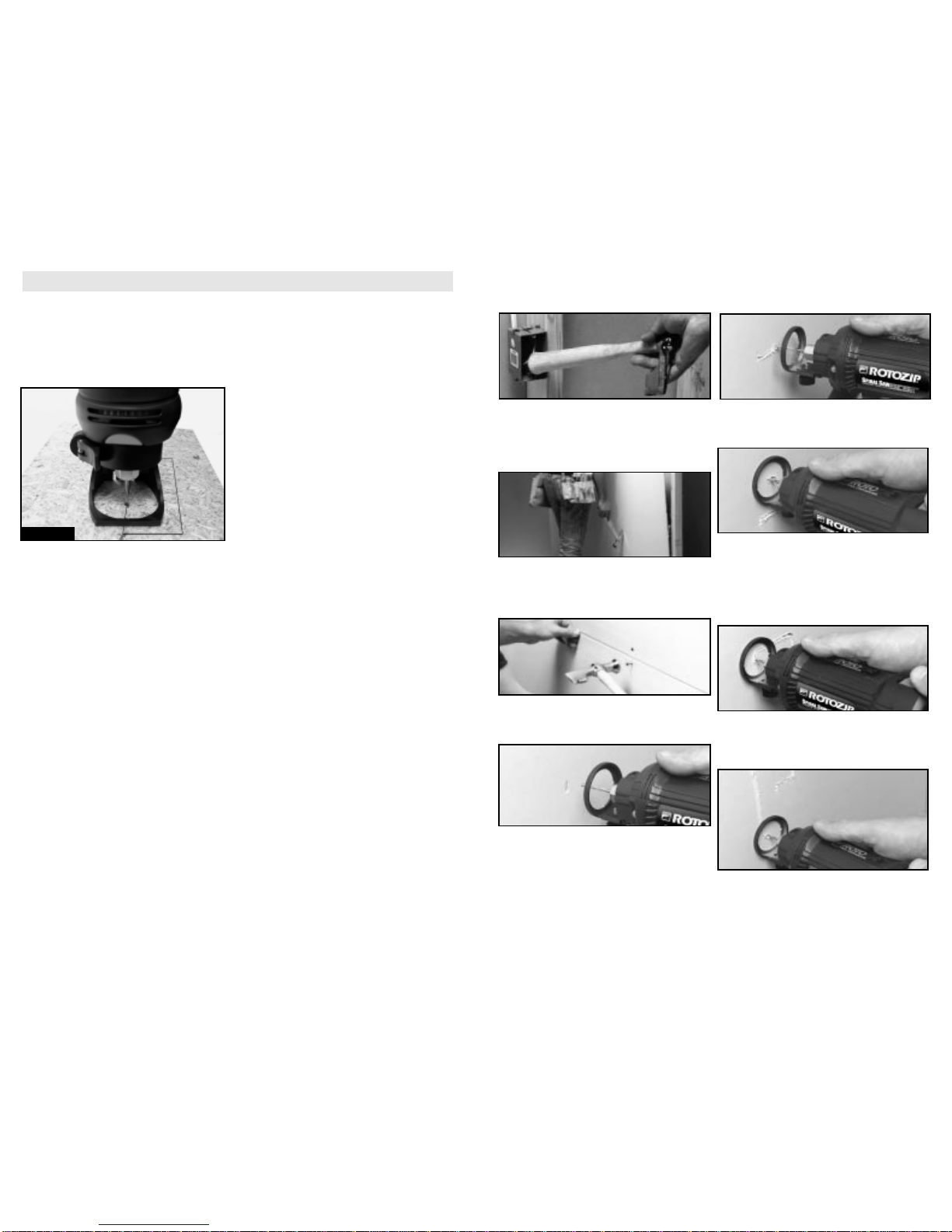

ILLUSTRATED INSTRUCTIONS FOR PERFECT OUTLET

OPENINGS IN DRYWALL (SCS01 model shown)

The following procedure will illustrate cutting out a standard 2 1/8" X 3 3/4" electrical box.

These step-by-step instructions are generalized to acquaint you with the Spiral Saw™power tool opera-

tion. After some practice, you may develop a motion technique with which you are more comfortable.

However, you must always begin the cut somewhat centrally, and MOVE THE SPIRAL SAW POWER

TOOL ONLY COUNTERCLOCKWISE to take advantage of the “hugging”action of the rotating Zip Bit

along the contours of the template. Remember to use a smooth continuous motion.

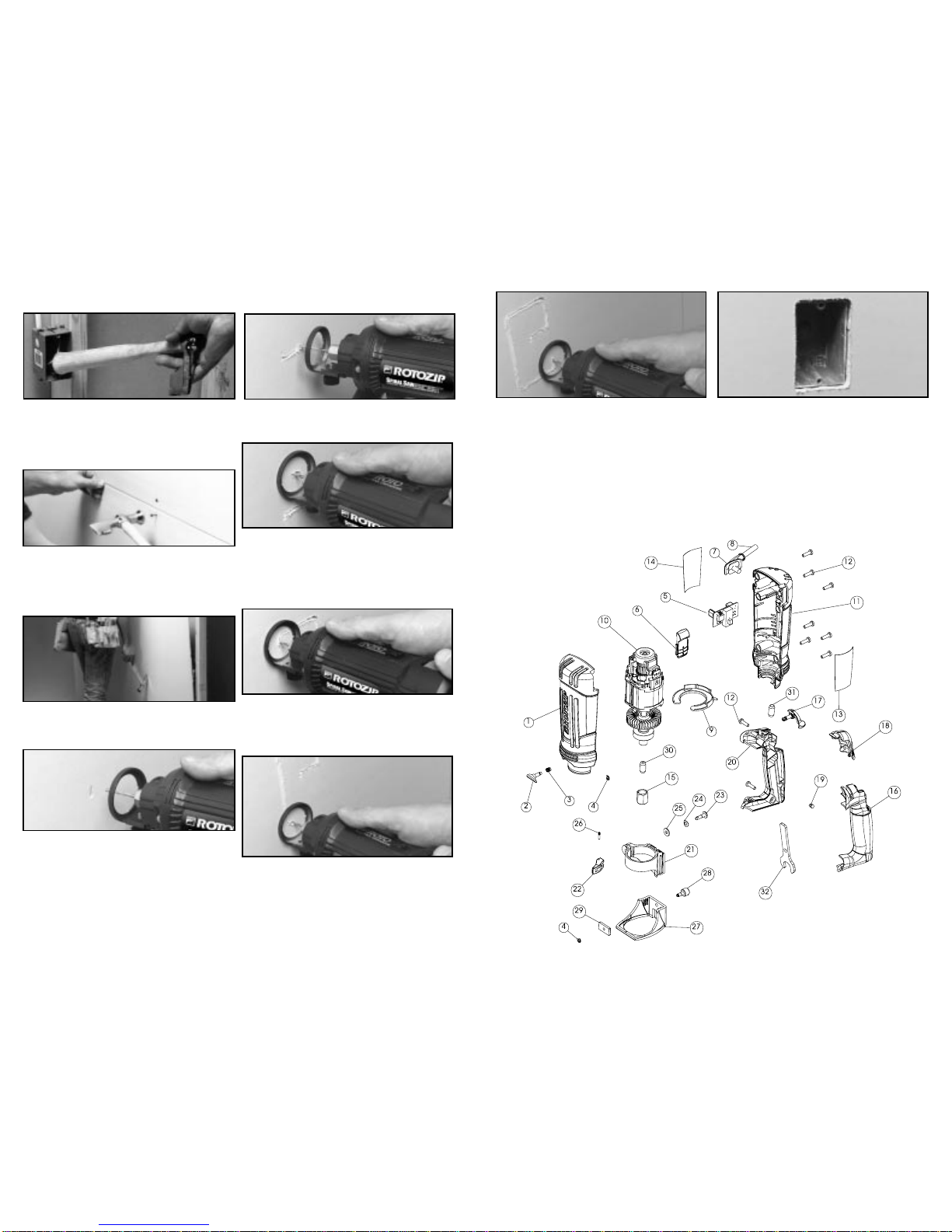

SCHEMATIC FOR REBEL MODEL

Use only Roto Zip Tool

Corporation’s recommended

accessories with this tool. Accessories that may

be suitable for one tool, may become hazardous

when used on another tool.

If an extension cord is neces-

sary, a cord with adequate

size conductors that is capable of carrying

the current necessary for your tool must be

used. This will prevent excessive voltage drop,

loss of power or overheating. Grounded tools

must use 3-wire extension cords that have 3-

prong plugs and receptacles.

Zip® Bits

Roto Zip Tool Corporation's patented line of

versatile Zip Bits and accessories provide

you with the flexibility to quickly move from

one material to another and one job to

another, without the hassle of changing tools

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

NOTE: The smaller the gauge number, the heavier

the cord.

Service

Preventive maintenance per-

formed by unauthorized per-

sonnel may result in misplacing of internal

wires and components which could cause

serious hazard. Roto Zip Tool Corporation is the

only authorized repair center for Roto Zip tools.

Contact the Customer Service department, toll

free in the U.S. and Canada, at 1-877-768-6947,

or 1-608-798-3737, Monday through Friday

between 8am-4:30pm CST, for further instruc-

tions.

To avoid accidents always

disconnect the tool from the

power supply before cleaning or performing

any maintenance.

Ventilation openings and switch levers must be

kept clean and free of foreign matter. Do not

attempt to clean by inserting pointed objects

through openings.

Certain cleaning agents and

solvents damage plastic

parts. Some of these are: gasoline, carbon tetra-

chloride, chlorinated cleaning solvents, ammonia

and household detergents that contain ammonia.

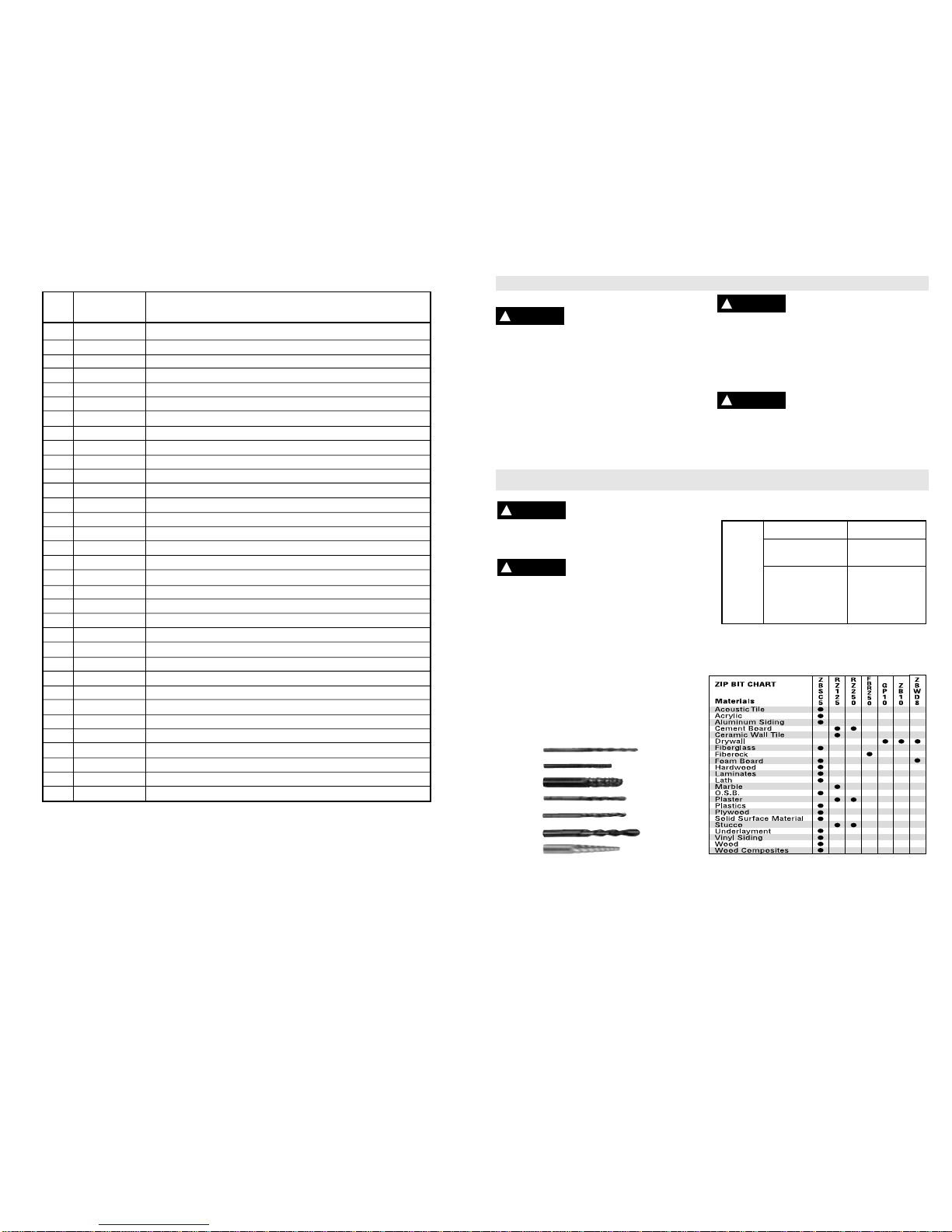

Ref. Part No. Description

No.

Accessories

WARNING

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm2

3-6

6-8

8-10

10-12

12-16

18 16 16 14 .75 .75 1.5 2.5

18 16 14 12 .75 1.0 2.5 4.0

16 16 14 12 1.0 2.5 4.0 —

14 12 — — — — — —

25 50 100 150 15 30 60 120

Cord Length in Feet Cord Length in Meters

WARNING

Maintenance

CAUTION

Where Can You Buy Accessories?

The place where you purchased your tool should also carry Roto Zip Tool Corporation’s full line of accessories. Our

products are available at most home improvement centers and hardware stores. If you are looking for a source,

please call our Customer Service representatives Monday through Friday between 8am - 4:30pm (CST) at 1-877-

768-6947 (toll free in the U.S. and Canada) or at 608-798-0139 ext. 520.

ZBSC5

RZ125

RZ250

GP10

ZB10

ZBWD8

FBR250

1 100372 Housing Front Assembly

2 100304 Shaft Lock Assembly

3 100342 Spring

4 100308 Retaining Ring

5 100374 PCB Subassembly

6 100315 Switch

7 100316 Strain Relief (Type 2)

7 100350 Strain Relief (Type 3)

8 100317 Power Cord

9 100318 Divertor Ring

10 100319 Motor Assembly

11 100376 Housing Back Assembly

12 RTM710 Screws

13 100378 Decal Info

14 100379 Decal Product Name

15 SC701 Collet Nut

16 100383 Left Handle Assembly

17 100334 Cam Lock Assembly

18 100337 Storage Cover

19 100345 Wrench Spring

20 100384 Right Handle Assembly

21 100353 Clamp

22 100354 Lever

23 100355 Clamp Link

24 100356 Spring Washer

25 100307 Slide Washer

26 100357 Pivot Pin

27 100359 Base

28 100390 Thumb Screw

29 100363 Plate Nut

30 RTM125 Collet, 1/8”

31 RTM250 Collet, 1/4"

32 100346 Collet Wrench

Ne pas forcer l’appareil. Utiliser l’appareil qui

convient au travail à exécuter. L’appareil qui

convient exécutera le travail correctement et en

toute sécuritéàla cadence pour laquelle il a été

conçu.

Ne pas utiliser l’appareil s’il est impossible de

l’allumer ou de l’éteindre à l’aide de

l’interrupteur. Tout appareil qui ne peut pas être

commandéàl’aide de son interrupteur est

dangereux et doit être réparé.

Débrancher l’appareil avant d’en changer un

accessoire, de l’ajuster ou de le ranger.

L’appareil risque de démarrer de manière

imprévue s’il reste branché.

Ranger l’appareil inutilisé hors de la portée

des enfants et de toute autre personne

n’ayant pas reçu une formation convenable.

Entre les mains d’une personne qui n’a pas été

formée àsa bonne utilisation, l’appareil peut être

dangereux.

BIen entretenir l’appareil. Tenir les Forets Zip

propres et bien affûtées. Un appareil bien

entretenu dotéd’une Foret Zip bien affûtée est

plus facile àmaîtriser et risque moins de se

coincer. Toute modification ou altération constitue

un emploi incorrect et peut entraîner une

situation de danger.

S’assurer qu’aucune pièce mobile n’est

coincée ou mal alignée, qu’aucune pièce

n’est brisée et qu’aucune condition n’existe

qui pourrait nuire au bon fonctionnement de

l’appareil. Si l’appareil est endommagé, le

faire réparer avant de l’utiliser. Bien des

accidents sont causés par des appareils mal

entretenus. Établir et suivre un horaire régulier

d’entretien de l’appareil.

Utiliser exclusivement des accessoires

recommandés par le fabricant pour votre

modèle d’appareil. Des accessoires qui

conviennent àun appareil peuvent représenter

un risque de blessures s’ils sont utilisés avec un

autre.

Révisions

Toute révision de l’appareil doit être effectuée

par du personnel qualifié. La révision ou

l’entretien effectuépar une personne non

qualifiée risque d’entraîner des blessures. Des

fils internes pourraient être mal placés ou pincés,

par exemple, ou le ressort de rappel d’un

protecteur pourrait être mal installé.

Lors de la révision d’un appareil, utiliser

exclusivement des pièces de rechange

identiques. Suivre les directives de la section

intitulée Entretien du présent manuel. Toute

utilisation de pièces non autorisées et tout défaut

de suivre les directives d’entretien peut entraîner

un risque de choc électrique ou de blessures.

Certains agents de nettoyage, comme l’essence,

le tétrachlorure de carbone, l’ammoniaque, etc.,

peuvent endommager les pièces de plastique.

Aire de travail

enir l’aire de travail propre et bien éclairée.

es aires de travail sombres et les établis

ncombrés peuvent entraîner des accidents.

e pas utiliser un outil mécanique en

ésence de liquides, de poussières ou de gaz

flammables. Le moteur dégage des étincelles

ui pourraient enflammer la poussière ou le gaz.

enir les observateurs, les enfants et les

siteurs à l’écart de tout outil mécanique en

sage. Les distractions risquent de vous en faire

erdre la maîtrise.

Emploi sécuritaire de l’électricité

es outils à double isolation sont dotés d’une

che polarisée (dont une broche est plus large

ue l’autre). Cette fiche ne se branche sur une

ise de courant que dans un sens. Si la fiche

e rentre pas complètement dans la prise, la

tourner et ressayer. Si elle ne rentre

ujours pas, demander à un électricien

ualifié d’installer une prise de courant

olarisée. Ne modifier la fiche sous aucun

étexte. La double isolation élimine la

écessitéd’utiliser un cordon d’alimentation à

ois broches et un réseau d’alimentation avec

ise àla terre.Avant de brancher l’outil, s’assurer

ue la tension aux bornes de la prise ne présente

as une différence de plus de 10 % par rapport à

tension indiquée sur la plaquette signalétique.

e pas utiliser des outils cotés “C.A. seulement”

vec une source d’alimentation C.C.

viter qu’une partie du corps ne touche à une

urface mise à la terre, comme un tuyau, un

diateur, une cuisinière ou un réfrigérateur.

e risque de subir un choc électrique s’accroît

rsque le corps est mis àla terre. Si l’utilisation

e l’appareil dans un lieu humide est inévitable, il

st obligatoire de faire appel àun interrupteur

fférentiel pour l’alimenter. Le port de gants et de

ouliers isolants en caoutchouc augmentera le

egréde protection de l’utilisateur.

e pas exposer l’appareil électrique à la pluie

u à un milieu où il y a beaucoup d’eau. Les

sques de subir un choc électrique s’accroissent

de l’eau pénètre dans un appareil électrique.

énager le cordon. Ne jamais transporter

ppareil en le tenant par le cordon. Ne jamais

er sur le cordon pour débrancher la fiche. Tenir

cordon àl’écart de la chaleur, de l’huile, des

oins coupants et des pièces mobiles. Un cordon

ndommagéaccroît le risque de subir un choc

ectrique.

Pour utiliser un outil mécanique à l’extérieur,

employer un cordon de rallonge d’extérieur

identifié “W-A” ou “W”. Ces cordons sont cotés

pour utilisation àl’extérieur et ils diminuent les

risques de subir un choc électrique. Se reporter à

la section “Calibre recommandédes rallonges”

de la section Accessoires du présent manuel.

Sécurité des personnes

Rester alerte, garder les yeux sur le travail et

faire preuve de bon sens en utilisant

l’appareil. Ne pas l’utiliser lorsque l’on est

fatigué ou lorsque l’on a les facultés affaiblies

par des drogues, de l’alcool ou des

médicaments. Un moment d’inattention en

utilisant l’appareil peut entraîner des blessures

graves.

S’habiller convenablement. Ne pas porter de

bijoux ou de vêtements amples. Attacher les

cheveux longs. Tenir les cheveux, les

vêtements et les gants à l’écart des pièces

mobiles. Les vêtements amples, les bijoux et les

cheveux longs risquent d’être happés par les

pièces mobiles. Tenir les poignées et les

manches secs, propres et exempts d’huiles ou de

graisses.

Prévenir tout démarrage imprévu. S’assurer

que l’interrupteur est à la position d’arrêt

avant de brancher l’appareil. Transporter

l’appareil avec le doigt sur l’interrupteur ou le

brancher alors que l’interrupteur est en position

de marche entraîne des accidents.

Retirer les clés de réglage avant de mettre

l’appareil en marche. Une cléqui a étélaissée

sur une pièce tournante risque de causer des

blessures.

Ne pas s’étirer au-delà de sa portée. Toujours

se tenir d’aplomb avec les pieds bien plantés

au sol. Cela permet une meilleure commande de

l’appareil en cas d’imprévu.

Porter un équipement de protection. Toujours

porter des lunettes de sécurité. Porter au

besoin un masque antipoussière, des souliers

antidérapants, un casque protecteur et un

casque antibruit.

Emploi et entretien de l’appareil

Employer des serre-joints ou toute autre

méthode pratique pour fixer la pièce à

travailler à une surface stable et pour la

supporter. Une pièce tenue dans ses mains ou

contre son corps sera instable et pourra entraîner

une perte de maîtrise.

rière de lire et de comprendre toutes les directives, àdéfaut de quoi vous risquez de causer un incendie ou

e subir un choc électrique ou des blessures.

CONSERVER LES DIRECTIVES

Règles de sécurité de l’outil mécanique

Règles de sécurité de la scie mécanique à spiraleMC

Pour exécuter une opération lors de laquelle

l’outil coupant risque d’entrer en contact avec

des fils dissimulés ou avec son propre

cordon, tenir l’outil par les surfaces de prise

isolées. Tout contact avec un fil sous tension

mettrait sous tension les parties métalliques

exposées de l’outil, donnant un choc à

l’utilisateur. Si l’on n’a pas le choix d’entamer une

cloison ou tout autre élément susceptible de

dissimuler des fils électriques, alors prendre soin

de couper le courant alimentant le lieu àl’aide des

disjoncteurs ou des fusibles.

Toujours s’assurer que la surface de travail ne

comporte pas de clous ou d’autres corps

étrangers. Le contact avec un clou risque de

faire sautiller la Foret Zip et l’outil et d’ainsi

endommager la Foret Zip.

Ne jamais utiliser l’appareil d’une main en

tenant la pièce de l’autre. Ne jamais se placer

les mains sous la surface de coupe. Il est plus

sécuritaire de fixer la pièce àl’aide de serre-joints

et de guider l’appareil avec les deux mains.

Ne jamais poser la pièce à travailler sur une

surface très dure, comme le béton, la pierre,

etc. La Foret Zip, en dépassant de la pièce à

travailler, pourrait faire sautiller l’appareil.

Toujours porter des lunettes de sécurité et un

masque antipoussière. Toujours utiliser

l’appareil dans un endroit bien aéré. L’emploi

de dispositifs de protection personnelle et le

travail dans un milieu sécuritaire réduit le risque

de blessures.

Après avoir changé la Foret Zip ou effectué

un réglage, s’assurer que l’écrou de mors et

tout autre dispositif de réglage est bien serré.

Un dispositif de réglage lâche risque de bouger

de façon imprévue, entraînant une perte de

maîtrise et la possibilitéque les composants non

fixés soient projetéviolemment.

Ne jamais démarrer l’appareil avec la Foret

Zip engagée dans le matériau. Le tranchant de

la Foret Zip pourrait se coincer dans le matériau,

entraînant une perte de maîtrise.

Toujours tenir l’appareil avec les deux mains

lors de son démarrage. Le couple de réaction

du moteur pourrait vous arracher l’appareil des

mains.

Le sens dans lequel la Foret Zip est avancée

dans le matériau doit être adapté au sens de

sa rotation. Ainsi, on doit tailler la plupart des

matériaux en suivant le sens de rotation des

guilles d’une horloge. Il existe des exceptions :

ar exemple, pour tailler dans une plaque de

âtre autour d’une boîte de raccordement, on

uivra le sens inverse des aiguilles d’une horloge.

l’appareil est avancédans le mauvais sens, le

anchant de la Foret Zip risque de grimper hors

e la pièce et de tirer l’outil dans le sens de

vance.

oujours utiliser l’appareil avec le guide de

oupe fixé solidement et à plat contre la pièce

tailler. Lorsqu’il est positionnésolidement sur la

èce, le guide augmente la stabilitéde l’appareil

nsi que la maîtrise que vous en aurez.

e jamais employer de Forets Zip émoussées

u endommagées. Manipuler avec soin les

orets Zip affûtées. Une Foret Zip endommagée

eut casser àl’usage. Une Foret Zip émoussée

écessite une plus grande pression sur l’appareil

our tailler, ce qui peut entraîner son bris.

e jamais toucher la Foret Zip pendant son

sage ou immédiatement après.

mmédiatement après usage, la Foret Zip est

op chaude pour être touchée àmains nues.

e jamais déposer l’appareil avant que son

oteur ait complètement cessé de tourner. La

oret Zip en rotation risque de happer la surface

de vous faire perdre prise de l’appareil.

Ne pas employer cet appareil pour forer. Il

n’est pas conçu pour s’utiliser avec des forets.

Les travaux àla machine tel que ponçage, sci-

age, meulage, perçage et autres travaux du bâti-

ment peuvent créer des poussières contenant

des produits chimiques qui sont des causes

reconnues de cancer, de malformation congéni-

tale ou d’autres problèmes reproductifs. Ces pro-

duits chimiques sont, par exemple:

•Le plomb provenant des peintures àbase

de plomb,

•Les cristaux de silices provenant des

briques et du ciment et d’autres produits de

maçonnerie, et

•L’arsenic et le chrome provenant des bois

traités chimiquement.

Le niveau de risque dûàcette exposition varie

avec la fréquence de ces types de travaux. Pour

réduire l’exposition à ces produits chimiques,

il faut travailler dans un lieu bien ventilé et

porter un équipement de sécurité approprié

tel que certains masques à poussière conçus

spécialement pour filtrer les particules micro-

scopiques.

Règles de sécurité de la scie mécanique à spiraleMC

IMPORTANT : Il est possible que certains des symboles suivants figurent sur l’appareil.

Veuillez prendre le temps de les étudier et d’en apprendre la signification. L’interprétation

correcte de ces symboles vous permettra d’utiliser l’appareil de façon correcte et sécuritaire.

Symbole Nom Désignation ou explication

V Volt Tension (potentiel) électrique

A Ampère Intensitéde courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

kg Kilogramme Masse

min Minute Temps

s Seconde Temps

Diamètre Format des forets, meules, etc.

n0Vitesse àvide Régime de rotation libre de toute charge

.../min Tours ou courses par minute Tours, courses, vitesse de surface,

orbites, etc. par minute

0 Position d’arrêt Vitesse nulle, couple nul…

1, 2, 3, ... Positions du sélecteur Réglage proportionnel àla vitesse,

I, II, III, au couple ou àla position

Variation de vitesse continue Croissance de la vitesse àpartir de 0

Flèche Action dans le sens de la flèche

Courant alternatif (C.A.) Type ou caractéristique d’un courant

Courant continu (C.C.) Type ou caractéristique d’un courant

Courant alternatif ou continu Type ou caractéristique d’un courant

Construction de classe II Identifie les appareils dont la

construction est àdouble isolation

Borne de mise àla terre Borne de mise àla terre

Mise en garde Attire l’attention sur une mise en garde

Ni-Cd RBRC™Identifie le programme de recyclage

des batteries Ni-Cd

Symboles

Produit homologuépar Underwriters Laboratories Inc.

Des échantillons représentatifs de ce produit ont été

évalués par UL et ils se sont avérés conformes aux

normes de sécuritépertinentes des USA et du Canada.

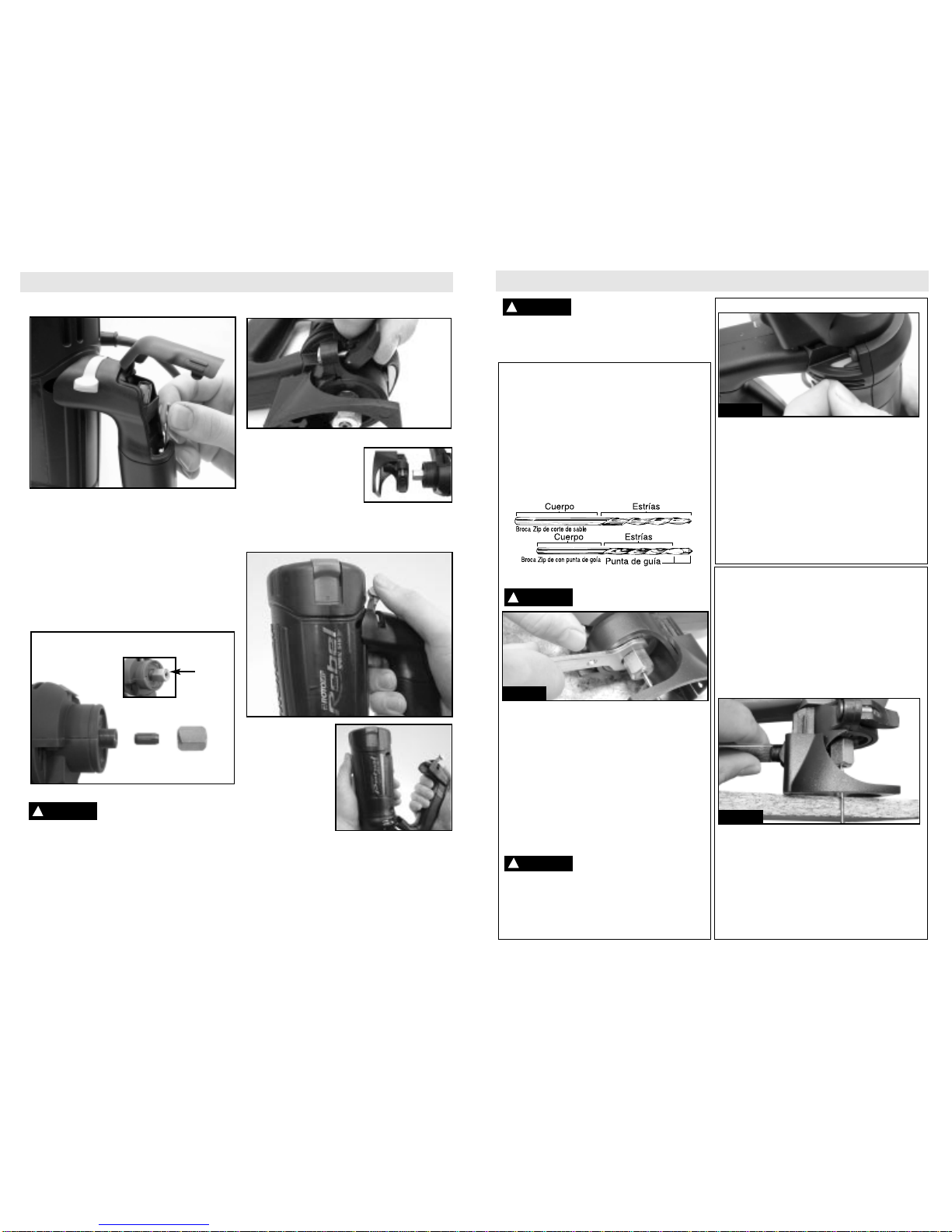

Changement du mors

Le mors de 3,2 mm s’utilise avec les Forets Zip®

de 3,2 mm et le mors de 6,4 mm s’utilise avec les

Forets Zip de 6,4 mm. Pour changer le mors,

commencer par retirer la Foret Zip. Continuer

ensuite de dévisser l’écrou de mors jusqu’à ce

qu’il se détache de l’appareil. Retirer le mors et le

remplacer par l’autre. (Les deux mors sont

réversibles et s’utilisent indifféremment dans un

sens comme dans l’autre.) Serrer ànouveau

l’écrou sur le mors en le tournant àdroite avec

ses doigts. On peut maintenant y introduire une

Foret Zip de la manière indiquée àla 1 étape

(page suivante).

EN RANGEANT l’appareil

sans Foret Zip dans le mors,

NE PAS serrer complètement l’écrou sur le mors

vide. Cela rétrécirait l’ouverture du mors et ferait

en sorte àl’avenir qu’il soit impossible d’y

introduire des Forets Zip.

Démontage du guide de coupe

et réinstallation

Pour détacher le guide de

coupe de l’appareil,

dégager d’abord la

manette de blocage, puis

enlever l’ensemble

complet en tirant. Pour

réinstaller l’ensemble, le

replacer sur le collet de l’appareil et engager la

manette de blocage.

Démontage et remontage de la poignée

ÉTEINDRE

l’appareil et le

débrancher. Le tenir

solidement. Glisser

la manette àcame

en position de

déblocage.

Soulever

doucement l’arrière

de la poignée de

manière àdégager

la tige de blocage

de l’appareil. Continuer de soulever doucement

la poignée de manière àdéloger les deux pattes

àl’avant de la poignée. Détacher la poignée de

l’appareil.

Pour réinstaller la poignée, refaire l’opération en

sens inverse. Engager soigneusement les deux

pattes avant dans l’appareil, puis glisser la tige

de blocage dans son logement.

Caractéristiques et fonctions

EMARQUE : Pour connaître les caractéristiques techniques de l’appareil, se reporter àsa plaquette signalétique.

REBEL

SUPPORT DU GUIDE

DE COUPE

PRISES

D’AIR

VIS DE BLOCAGE

DE LA BASE

CURSEUR À 3 POSITIONS AVEC

INTERRUPTEUR RAPIDE

0= ARRÊT 1= 24 000 TR/MIN 2= 30 000 TR/MIN

BOUTON DE

BLOCAGE D’ARBRE

ÉCROU DE

MORS

BASE

RÉGLABLE

RANGEMENT DE

MORS ET DE

FORETS ZIP

CLÉ ET

RANGEMENT

POIGNÉE

AMOVIBLE

RÉGLAGE DE LA

DÉRIVATION D’AIR

MANETTE À CAME

POUR DÉTACHER

LA POIGNÉE

Débrancher la fiche de la prise de courant avant d’exécuter un assemblage, d’effectuer un réglage ou de

hanger un accessoire. Cette mesure de précaution réduira le risque que l’appareil se mette en marche de

manière imprévue.

Angle inversé

MANETTE DE

BLOCAGE À CAME

Exploitation des fonctions de la scie mécanique à spiraleMC RebelMC

COLLET COMPLET

COLLET EN PIÈCES

DÉTACHÉES

ÉCROU DE

MORS

ATTENTION

ÉCROU

MORS

Débrancher la fiche de la

prise de courant avant

exécuter un assemblage, d’effectuer un réglage

u de changer un accessoire. Cette mesure de

écaution réduira le risque que l’appareil se

ette en marche de manière imprévue.

ÉTAPE : INSTALLATION DES FORETS ZIP®

es Forets Zip sont tenues en place par un collet.

ors de la fabrication de l’outil, le mors de 3,2 mm

tiliséavec les Forets Zip de 3,2 mm) a été

stallé. Le mors de 6,4 mm (utiliséavec les

orets Zip de 6,4 mm) se trouve dans le paquet

e Forets Zip fourni avec l’appareil. Choisir la

oret Zip en fonction de la matière àcouper et

hanger au nécessaire le mors pour l’adapter au

rmat de la Foret Zip (voir les instructions en

age 6.) Utiliser exclusivement des Forets Zip

e Roto Zip Tool Corporation avec la scie

ebel.

Identifier les parties des Forets Zip

Les arêtes des Forets Zip

sont tranchantes et

oivent être manipulées avec soin.

our introduire une Foret Zip dans l’outil, retirer

abord la cléfournie et identifier le bouton de

ocage de l’arbre. Tenir ce bouton enfoncéavec

ne main et, en même temps, desserrer l’écrou

e mors avec l’autre main en le tournant quelques

urs àgauche àl’aide de la clé. Retirer la Foret

p (s’il y en a une), puis introduire dans le mors

queue de la nouvelle Foret Zip de manière àce

ue 1,6 à3,2 mm de tige lisse soit visible au-delà

u mors. Ne pas permettre aux arêtes

tranchantes de la Foret Zip de

énétrer dans le mors et ne pas serrer le mors sur

s arêtes. Cela réduirait la longévitédes Forets

ne fois la Foret Zip bien installée dans le mors,

nfoncer le bouton de blocage d’arbre et serrer

n même temps l’écrou de mors en le tournant à

oite, d’abord avec les doigts, puis avec la clé

squ’à ce que la Foret Zip soit retenue

olidement.

Toujours s’assurer que l’outil est ÉTEINT (posi-

tion 0) avant de régler les volets de dérivation

d’air.

Le volet de dérivation d’air oriente l’air servant au

refroidissement de l’appareil vers la base afin de

chasser les copeaux qui s’y sont accumulés pen-

dant la coupe.

Pour ouvrir le volet afin que l’air soit dirigévers la

surface de coupe, glisser la manette vers la

poignée. Pour fermer le volet, glisser la manette

dans l’autre sens.

3. ÉTAPE : RÉGLAGE DU GUIDE DE

COUPE AVANT DE TAILLER

La scie Rebel est conçue pour tailler des matéri-

aux d’une épaisseur allant jusqu’à 25 mm. Se

servir du guide de coupe pour ajuster la pro-

fondeur de la surface àtailler. Ce guide fait partie

d’un ensemble qui inclut le guide et sa manette

de blocage ainsi que la base et sa vis de blocage.

Identifier la base et sa vis de blocage. En se ser-

vant de l’extrémitéde la clé, desserrer (tourner à

gauche) la vis juste assez pour permettre àla

base de glisser jusqu’à la profondeur de coupe

désirée. Pour assurer les meilleures perfor-

mances, régler la base pour que la Foret Zip

dépasse d’environ 3 mm la surface àtailler. par

exemple, pour tailler une planche de contre-

plaquéde 13 mm, régler la base pour que la

Foret Zip dépasse de 16 mm sous la base,

comme le montre l’illustration. Serrer ànouveau

la vis en la tournant àdroite.

Mode d’emploi de la scie RebelMC

MISE EN GARDE

ATTENTION

MISE EN GARDE

1. étape

2. étape

3. étape

2. ÉTAPE : RÉGLAGE DE

LA DÉRIVATION D’AIR 4. ÉTAPE : IDENTIFICATION DU

INTERRUPTEUR À CURSEUR RAPIDE

Ne jamais laisser l’outil

sans surveillance avec le

sélecteur en position de MARCHE 1 ou 2.

La scie Rebel propose un choix de 2 vitesses,

sélectionnées par un curseur àtrois positions avec

arrêt rapide qui est situéàl’arrière de l’appareil.

La position 0 est la position d’ARRÊT.

La position 1 met l’outil EN MARCHE àun régime

de 24 000 tr/min.

Lorsque le sélecteur est glisséàla première position,

la position 1, l’appareil se met en marche et il est

alors en attente. Pour l’ÉTEINDRE, ramener le

sélecteur àla position 0.

La position 2 met l’appareil EN MARCHE au régime

de 30 000 tr/min en attente. Pour l’ÉTEINDRE,

ramener le sélecteur àla position 0.

* Pour obtenir les meilleurs résultats de la scie Rebel

utilisée avec les Forets Zip, il est recommandéde la

faire tourner à30 000 tr/min.

Toujours tenir l’appareil avec

les deux mains pour le

démarrer, car le couple du moteur pourrait vous

l’arracher des mains.

Exécuter des coupes d’essai

Après avoir installéla Foret Zip dans l’appareil et

ajustéle guide de profondeur, exécuter quelques

coupes d’essai avant d’amorcer de vrais travaux.

Ces quelques exercices vous donneront l’expérience

requise pour réaliser des coupes nettes d’aspect

professionnel.

5. ÉTAPE :

Avant d’allumer l’appareil, s’assurer que l’écrou de

mors est serrésolidement.

6. ÉTAPE :

Tenir solidement l’appareil et le mettre EN MARCHE

au régime désiré.

IMPORTANT CONSEIL POUR

L’UTILISATEUR

7. ÉTAPE :

Tenir solidement l’appareil et entamer la matériau

avec la Foret Zip àun angle de 45°.

MISE EN GARDE

4. étape

ATTENTION

7. étape

Mode d’emploi de la scie RebelMC

Interrupteur à

curseur rapide

Position 0 ARRÊT

Mise EN MARCHE à24 000 tr/min

Mise EN MARCHE à30 000 tr/min

Position 1

Position 2

Effet

ÉTAPE :

edresser doucement l’outil pour amorcer la coupe.

e guide de coupe doit se trouver àras avec la

urface du matériau. Pour tous les matériaux (SAUF

our tailler dans de la plaque de plâtre autour d’une

oîte de raccordement), diriger l’outil dans le sens des

guilles d’une horloge en exerçant une pression lente

uniforme.

ÉTAPE :

près avoir exécutéla coupe, éteindre l’appareil et le

égager doucement du matériau.

e pas employer cet appareil pour réaliser des

écoupages autour d’appareils ou d’ouvertures

omportant des fils électriques sous tension ou dans

es parois derrière lesquelles de tels fils pourraient se

ouver, car la Foret Zip assurerait la conduction du

ourant vers l’appareil et mettrait l’utilisateur àrisque

e subir un choc électrique. Couper le courant

mentant ces fils àl’aide des fusibles ou des

sjoncteurs. Toujours tenir l’appareil par son boîtier

ermoplastique et toujours porter une protection des

eux pour employer une scie mécanique àspirale.

EMARQUE : En raison de la rotation de la Foret

p, l’utilisateur ressentira une légère traction en

llant. Plus l’utilisateur exécute la coupe lentement,

us il pourra exercer de maîtrise. Une pression trop

ande ou une exécution trop rapide causera un excès

e chaleur qui pourrait réduire la longévitéde la Foret

EMARQUE : Lors de l’exécution de coupes dans

ne surface verticale, éviter de terminer l’opération au

as de l’ouverture. Dans la mesure du possible,

ébuter et terminer la coupe en haut afin d’éviter que

retaille ne chute sur la Foret Zip en rotation.

eindre ensuite l’appareil et le dégager du matériau.

8. étape

Mode d’emploi de la scie RebelMC

1. étape

S’assurer que les fils électriques ont étérepoussés au

fond de la boîte afin d’éviter qu’ils ne soient coupés

par la Foret Zip lorsqu’elle sera enfoncée dans la

cloison. Le manche d’un marteau se porte très bien à

ce travail.

2. étape

Avant de fixer la planche, faire une marque quelque

part au centre de l’ouverture de la boîte, sur la face

orientée vers soi. Un marteau àcloison sèche fera très

bien l’affaire..

3. étape

Ne pas poser de clous ou de vis àmoins de 30 cm de

la boîte, sans quoi la plaque de plâtre risque de

gondoler en raison d’une pression excessive.

4. étape

Glisser le sélecteur pour allumer l’appareil. Tenir

solidement la scie mécanique àspiraleMC avec ses

deux mains et enfoncer la Foret Zip dans la marque

faite plus tôt. Guider ensuite la Foret Zip vers la droite

jusqu’à ce qu’elle touche le bord de la boîte.

5. étape

Retirer la Foret Zip juste assez pour qu’elle passe par-

dessus le bord de la boîte et qu’elle se retrouve tout

contre sa paroi extérieure.

6. étape

Tout en gardant la Foret Zip en contact avec la paroi

extérieure de la boîte de raccordement, déplacer

l’appareil dans le sens inverse des aiguilles d’une

horloge tout en y exerçant une légère pression vers

l’intérieur et vers le haut jusqu’à ce que le coin soit

atteint. Une fois le coin atteint, exercer une légère

pression vers la gauche et le bas.

7. étape

Déplacer l’appareil doucement et uniformément le

long du haut de la boîte jusqu’au coin suivant. Tourner

le coin, puis exercer une légère pression vers le bas

et l’intérieur jusqu’au coin suivant.

8. étape

Déplacer ensuite la Foret Zip vers la droite et le haut

en exerçant toujours une légère pression vers la

boîte.

INSTRUCTIONS ILLUSTRÉES POUR L’EXÉCUTION D’OUVERTURES PARFAITES

POUR LES PRISES DANS LA PLAQUE DE PLÂTRE (modèle SCS01 illustré)

La procédure qui suit illustre comment tailler une ouverture pour une boîte

de raccordement standard de 54 x 95 mm.

étape

urner le coin inférieur droit, puis déplacer la Foret

p vers le haut en exerçant une légère pression à

uche contre la boîte jusqu’à ce que le début de la

upe soit atteint. Éteindre l’appareil.

10. étape

Voici la boîte, exécutée rapidement et nettement en

une fraction du temps requis par les autres méthodes.

SCHÉMA POUR LE MODÈLE REBEL

Rep. Node Description

pièce

es instructions par étape sont généralisées afin de vous familiariser avec l’utilisation de la scie mécanique à

iraleMC. Avec un peu de pratique, vous développerez une technique avec laquelle vous serez confortable.

éanmoins, vous devez toujours débuter la coupe quelque part au centre et DÉPLACER LA SCIE MÉCANIQUE

SPIRALE SEULEMENT DANS LE SENS INVERSE DES AIGUILLES D’UNE HORLOGE afin de profiter de

ffet de rotation de la Foret Zip qui la fait coller contre les contours du modèle àdécouper. Toujours tailler avec

mouvement uniforme et continu.

1 100372 Carter, portion avant

2 100304 Ensemble de blocage d’arbre

3 100342 Ressort

4 100308 Anneau de retenue

5 100374 Sous-ensemble du bloc d’alimentation

6 100315 Commutateur

7 100316 Manchon protecteur (Tipo 2)

7 100350 Manchon protecteur (Tipo 3)

8 100317 Cordon d’alimentation

9 100318 Anneau de dérivation

10 100319 Ensemble de moteur

11 100376 Carter, portion arrière

12 RTM710 Vis

13 100378 Autocollant de renseignements

14 100379 Autocollant de nom du produit

15 SC701 Écrou de mors

16 100383 Ensemble de poignée de gauche

17 100334 Ensemble de came de blocage

18 100337 Volet de rangement

19 100345 Ressort de clé

20 100384 Ensemble de poignée de droite

21 100353 Pince

22 100354 Manette

23 100355 Lien de pince

24 100356 Rondelle àressort

25 100307 Rondelle coulissante

26 100357 Pivot

27 100359 Base

28 100390 Vis àailettes

29 100363 Écrou plat

30 RTM125 Mors de 3,2 mm

31 RTM250 Mors de 6,4 mm

32 100346 Cléde mors

Área de trabajo

Mantenga su área de trabajo limpia y bien ilu-

minada. Tener mesas de trabajo llenas de obje-

tos y áreas mal iluminadas puede ocasionar acci-

dentes.

No maneje herramientas mecánicas en

atmósferas explosivas, por ejemplo en pres-

encia de líquidos inflamables, gases o polvo

debido a que producen chispas que pueden infla-

mar el polvo o los gases.

Cuando opere una herramienta mecánica,

evite que se acerquen transeúntes, niños y

visitantes. Cualquier distracción puede causar la

pérdida de control.

Seguridad eléctrica

Las herramientas con doble aislamiento

están equipadas con un enchufe polarizado

(una pata más ancha que otra). Sólo hay una

manera de introducir este enchufe a un con-

tacto polarizado. Si el enchufe no entra total-

mente en el contacto, dele media vuelta; si

aún así no entra, pida a un electricista califi-

cado que instale un contacto polarizado. No

cambie el enchufe por ningún motivo. El doble

aislamiento elimina la necesidad de utilizar un

cable de alimentación trifilar con tierra y un sis-

tema de alimentación con conexión tierra. Antes

de conectar la herramienta, asegúrese de que el

voltaje de salida no difiera más del 10% del volta-

je especificado en la placa del fabricante. No util-

ice corriente continua con herramientas con la

leyenda “Únicamente corriente alterna”.

Evite el contacto de su cuerpo con superfi-

cies puestas a tierra como tubos, radiadores,

escalas y refrigeradores. El riesgo de elec-

trocución aumenta al hacer tierra con su cuerpo.

Si tiene que utilizar una herramienta en un lugar

húmedo, la alimentación de energía debe hac-

erse con un interruptor de circuito de pérdidas a

tierra. Para aumentar su seguridad personal, use

guantes y zapatos de caucho de electricista.

No exponga las herramientas a la lluvia ni a la

humedad. El riesgo de electrocución aumenta

cuando se filtra agua en una herramienta

mecánica.

No haga mal uso del cable. Nunca lo emplee

para cargar la herramienta ni lo jale para

desconectarla. Manténgalo alejado del calor,

de aceites, de bordes con filo o partes

móviles. Reemplace inmediatamente los

cables dañados, ya que aumentan el riesgo de

electrocución.

Cuando opere su herramienta al aire libre,

utilice una extensión para exteriores con la

especificación "W-A" o "W". Estas exten-

siones están diseñadas para utilizarse a la intem-

perie y reducen el riesgo de electrocución. Lea

“Medidas recomendadas para extensiones”en la

sección Accesorios de este manual.

Seguridad personal

Al operar una herramienta mecánica, mantén-

gase alerta, fíjese en lo que está haciendo y

aplique el sentido común. No maneje este

tipo de herramientas si está cansado o bajo el

influjo de drogas, alcohol o medicamentos.

Cualquier distracción puede ocasionarle una

lesión grave.

Vístase adecuadamente. No use ropa suelta

ni joyería. Si tiene el cabello largo, sujételo.

Mantenga su cabello, ropa y guantes lejos de

las piezas móviles. La ropa suelta, las joyas y

el cabello largo pueden atorarse en estas piezas.

Mantenga los mangos de las herramientas

secos, limpios y sin aceites o grasas.

Evite accidentes en el arranque. Antes de

conectarla asegúrese de que el interruptor

esté en “OFF” [APAGADO]. Transportar her-

ramientas con un dedo en el interruptor, o conec-

tarla con el interruptor en “ON”[ENCENDIDO],

puede provocar accidentes.

Antes de encender la herramienta, retire las

cuñas o llaves de tuercas, si deja alguna de

éstas en una parte giratoria de la herramienta,

puede sufrir lesiones corporales.

No se estire demasiado. Mantenga el cuerpo

equilibrado adecuadamente en todo momen-

to. Esto le ayudaráa controlar mejor la her-

ramienta en situaciones inesperadas.

Utilice equipo de seguridad. Protéjase los

ojos. Para trabajar en condiciones adecuadas

lleve una máscara contra el polvo, zapatos de

seguridad antiderrapantes, casco o protectores

para los oídos.

Uso y cuidado de las herramientas

Use abrazaderas o cualquier otro dispositivo

práctico para asegurar y apoyar la pieza de

trabajo a una plataforma estable. Si sujeta la

pieza con la mano o contra su cuerpo puede

perder el control de la misma

No fuerce las herramientas. Utilice la her-

ramienta adecuada para cada aplicación. La

herramienta correcta le permitirárealizar su tra-

bajo mejor, con mayor seguridad y a la velocidad

para la que estádiseñada.

No utilice la herramienta si el interruptor de

encendido y apagado no funciona. Toda her-

ramienta que no puede controlarse con el inter-

ruptor es peligrosa y debe repararse.

Desconecte la herramienta antes de hacer

cualquier ajuste, cambiar accesorios o

guardarla. Estas medidas preventivas dismin-

uyen el riesgo de encender la herramienta por

accidente.

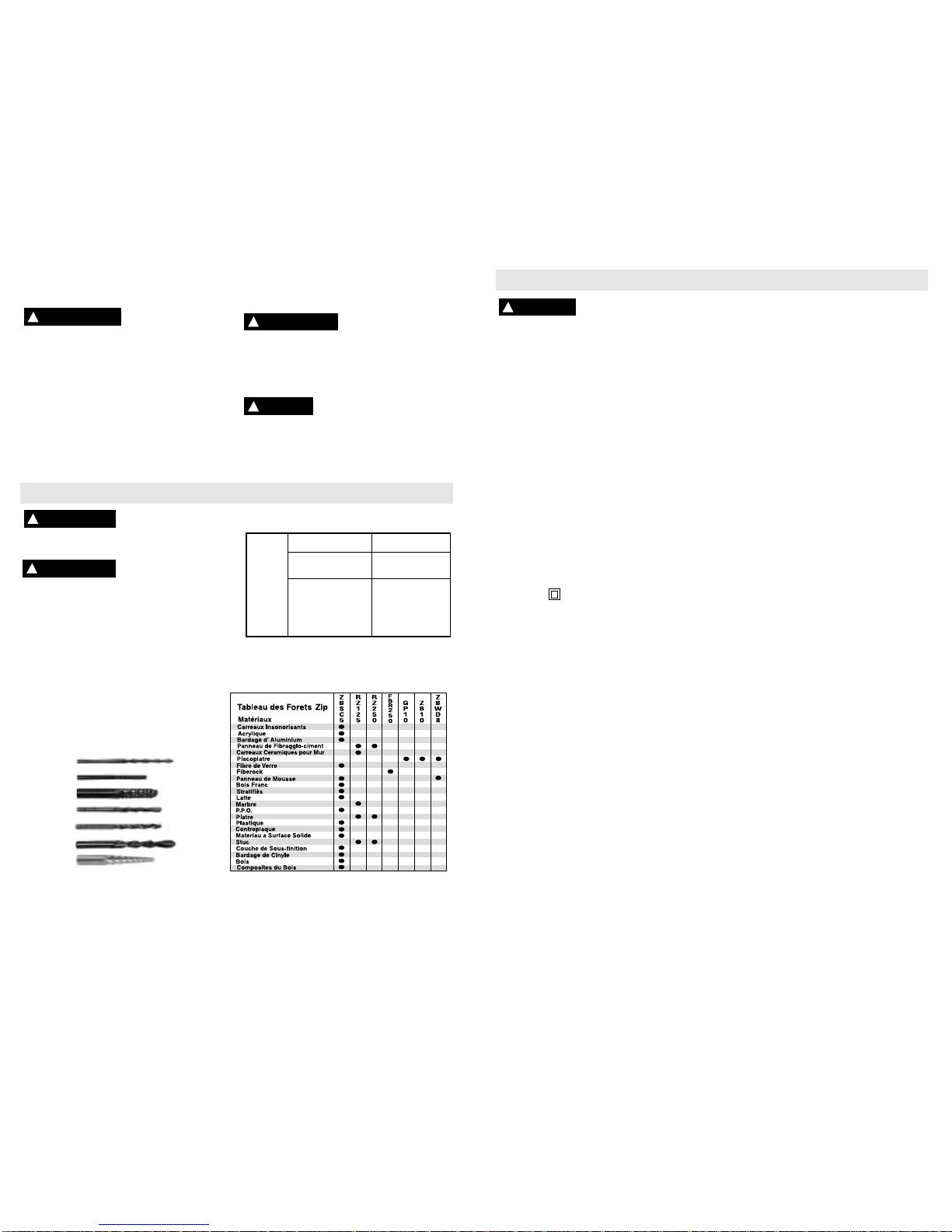

Utiliser cet appareil exclu-

sivement avec les acces-

ires recommandés par Roto Zip Tool Corporation.

s accessoires qui conviennent àun appareil peuvent

e dangereux lorsque utilisés avec un autre.

S’il est nécessaire

d’utiliser un cordon de

longe, s’assurer qu’il est de calibre suffisant

ur fournir à l’appareil le courant qu’il exige. Cela

éviendra toute baisse inutile de la tension, la perte de

issance et la surchauffe. Les appareils avec mise à

terre doivent utiliser une rallonge à3 fils dotée d’une

se et d’une fiche à3 bornes.

orets Zip®

a gamme d’accessoires et de Forets Zip

olyvalentes brevetées par Roto Zip Tool

orporation vous donne la flexibilitérequise

our passer d’un matériau àun autre et d’un

ojet àun autre sans avoir àchanger d’outil.

FORMAT RECOMMANDÉ DES RALLONGES,

APPAREILS À COURANT ALTERNATIF DE 120 VOLTS

Remarque : Plus le numéro de calibre est petit, plus le

diamètre du fil est grand.

MISE EN GARDE

Accessoires

Courant

nominal

absorbé par

l’appareil

Format du cordon (AWG) Section du cordon

en mm2

3-6

6-8

8-10

10-12

12-16

18 16 16 14 0,75 0,75 1,5 2,5

18 16 14 12 0,75 1,0 2,5 4,0

16 16 14 12 1,0 2,5 4,0 —

14 12 —— ————

25 50 100 150 15 30 60 120

Longueur du cordon (pi) Longueur du cordon(m)

ZBSC5

RZ125

RZ250

GP10

ZB10

ZBWD8

FBR250

Où pouvez-vous acheter des accessoires ?

ndroit oùvous avez achetévotre outil offre fort probablement la gamme complète d'accessoires Roto Zip. Si vous cherchez une

urce, veuillez appeler nos représentants du service clientèle du lundi au vendredi entre 8 et 16h30 (heure normale du centre) au

877-768-6947 (sans frais aux États-Unis ou au Canada) ou au 608-798-0139 Ext. 520.

Lea con cuidado todas estas instrucciones. Su inobservancia puede provo-

car electrocución, incendio y/o lesiones personales.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA

Reglas de seguridad para manejar herramientas

Révisions

L’entretien préventif

exécuté par une

ersonne non autorisée peut se traduire par

n mauvais placement de fils et de

omposants internes, entraînant un risque

rave. Roto Zip Tool Corporation est le seul

entre de réparation autorisépour les outils et

ccessoires Roto Zip Tool Corporation. Pour

btenir de plus amples directives, communiquer

vec le service àla clientèle en composant le

877-768-6947, sans frais au Canada et aux

tats-Unis, ou le 1-608-798-3737, du lundi au

endredi, entre 8h et 16h30 HNC.

Nettoyage

Afin de prévenir les

accidents, toujours

prendre soin de débrancher l’appareil avant

de le nettoyer ou de le réviser.

Tenir les prises d’air et les commutateurs propres

et libres de tout corps étranger. Ne pas tenter de

les nettoyer en introduisant un objet pointu dans

les ouvertures. Certains solvants et produits

de nettoyage peuvent

endommager les pièces de plastique. Parmi

ceux-ci, on compte : l’essence, le tétrachlorure de

carbone, les solvants au chlore, l’ammoniaque et

les détergents domestiques contenant de

l’ammoniaque.

MISE EN GARDE

ATTENTION

Siempre utilice la herramienta con la guía de

profundidad sujeta firmemente y bien asenta-

da en el material que está cortando. Con esto

mejorarála estabilidad y el control de su her-

ramienta.

Nunca utilice Brocas Zip sin filo o dañadas.

Maneje con cuidado las Brocas Zip demasia-

do afiladas. Las Brocas Zip dañadas pueden

romperse mientras las estáutilizando; y las

Brocas Zip sin filo le exigirán empujar la her-

ramienta con más fuerza, y puede provocar

que la Broca Zip se rompa..

Nunca toque la Broca Zip mientras la está

usando ni inmediatamente después, ya que

estarádemasiado caliente para tocarla con las

manos descubiertas.

Nunca ponga la herramienta en el piso antes

de que el motor haya parado por completo. Si

la Broca Zip estágirando puede “morder”la

superficie y hacer que pierda el control de la her-

ramienta.

No utilice la herramienta para perforar, pues

no estádiseñada para usarse con Brocas de Zip

perforación.

Cierto polvo generado por el lijado, aserrado,

amolado y taladrado mecánicos, y por otras

actividades de construcción, contiene agentes

químicos que se sabe que causan cáncer, defec-

tos de nacimiento u otros daños sobre la repro-

ducción. Algunos ejemplos de estos agentes

químicos son:

•Plomo de pinturas a base de plomo,

•Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

•Arsénico y cromo de madera tratada quími-

camente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice

este tipo de trabajo. Para reducir su exposición

a estos agentes químicos: trabaje en un área

bien ventilada y trabaje con equipo de seguri-

dad aprobado, como por ejemplo máscaras

antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de

partículas microscópicas.

uando no use la herramienta, guárdela lejos

el alcance de los niños y de cualquier otra

ersona que no esté capacitada para manejar-

. Las herramientas son peligrosas en manos de

ersonas inexpertas.

é mantenimiento adecuadoa la herramienta.

antenga afiladas y limpias las herramientas

e corte, asíhabrámenos probabilidades de que

us bordes afilados se traben y podrácontrolarlas

on mayor facilidad. Cualquier alteración o modi-

ación implica mal uso y puede representar un

eligro.

evise si las partes móviles están desajus-

das o trabadas, si no hay piezas rotas o si

xiste alguna otra condición que pueda afec-

r la operación de la herramienta. Si ésta se

ncuentra dañada, déle servicio antes de uti-

zarla. Muchos accidentes se deben a la falta de

antenimiento adecuado de las herramientas.

stablezca un programa de mantenimiento per-

dico para su herramienta

Utilice únicamente los accesorios que el fab-

ricante recomiende para el modelo de su her-

ramienta. Los accesorios que pueden ser con-

venientes para una herramienta pueden no serlo

para otra.

Servicio

El servicio a las herramientas sólo debe lle-

varlo a cabo personal de reparaciones califi-

cado. Si el servicio o mantenimiento se deja en

manos de personas no calificadas, se corre el

riesgo de provocar lesiones, por ejemplo si los

cables internos se colocan mal o quedan pre-

sionados, o si los muelles de retorno de protec-

ción se montan incorrectamente.

Cuando le dé servicio a una herramienta, util-

ice únicamente piezas de repuesto originales.

Siga las instrucciones en la sección de

Mantenimiento de este Manual. Si utiliza piezas

de repuesto no autorizadas o no sigue las

instrucciones de mantenimiento puede provocar

una electrocución o lesiones. Algunos productos

de limpieza como la gasolina, el tetracloruro de

carbono, el amoníaco, etc. pueden dañar las

piezas de plástico.

Reglas de seguridad para manejar herramientas

Reglas de seguridad para manejar la herramienta Spiral SawTM

uando realice una operación en la que la her-

mienta cortante puede tener contacto con

ables ocultos o con su propio cable, tómela

e las superficies de sujeción aisladas. Un

ontacto con un cable “vivo”ocasionaráque la

orriente se transmita a las partes metálicas

xpuestas de la herramienta y el operador se

ectrocute. Si tiene que hacer algún corte en

aredes u otras áreas ciegas donde puede haber

ableado eléctrico, desconecte todos los fusibles

los interruptores de circuito que alimenten su

ea de trabajo.

empre asegúrese de que la superficie de tra-

ajo esté libre de clavos y otros objetos

xtraños. Si corta un clavo, puede provocar que

Broca Zip y la herramienta salten y se dañe la

oca Zip.

unca sostenga la pieza de trabajo con una

ano y la herramienta con la otra. Nunca

onga las manos cerca o debajo de la superfi-

e de corte. Es más seguro sujetar el material

on una abrazadera y guiar la herramienta con

mbas manos.

unca coloque la pieza de trabajo sobre

uperficies duras (concreto, piedra, etc.). El

ontacto de la Broca Zip cortante con la superfi-

e puede ocasionar que la herramienta salte.

empre utilice anteojos de seguridad y más-

ara contra el polvo y asegúrese de que el

ea esté bien ventilada. Hacer uso de dispos-

vos de seguridad personal y trabajar en ambi-

entes seguros reducen el riesgo de sufrir

lesiones.

Después de cambiar las Brocas Zip o hacer

algunos ajustes, cerciórese de que la tuerca

de la boquilla y demás dispositivos de ajuste

estén bien apretados. Un dispositivo de ajuste

suelto puede moverse inesperadamente y hacer-

le perder el control de la herramienta. Los com-

ponentes giratorios sueltos pueden salir dispara-

dos.

Nunca encienda la herramienta después de

introducir la Broca Zip en el material. El borde

cortante de la Broca Zip puede atrapar el materi-

al y hacerle perder el control de la máquina.

Para poner en marcha la herramienta, sujétela

con las dos manos. La fuerza de reacción del

motor puede hacer que la herramienta serpen-

tee.

La dirección de avance de la Broca Zip en el

material es muy importante y se relaciona

con la dirección de rotación de la Broca Zip.

La mayoría de los materiales deben cortarse

hacia la derecha. Pero si corta alrededor de una

caja de salida en un muro de piedra, debe hac-

erlo hacia la izquierda. Si guía la herramienta en

la dirección incorrecta, ocasionaráque el borde

cortante de la Broca Zip se salga de la pieza de

trabajo y que la herramienta siga la dirección del

avance.

MPORTANTE: Algunos de los siguientes símbolos pueden emplearse en su herramienta. Le

comendamos memorizarlos y aprender su significado. La interpretación correcta de éstos

mbolos le permitiráusar su herramienta con más eficacia y seguridad.

Símbolo Nombre Designación/Explicación

V Voltios Voltaje (potencial)

A Amperios Corriente

Hz Hertzio Frecuencia (ciclos por segundo )

W Vatio Potencia

kg Kilogramos Peso

min Minutos Tiempo

s Segundos Tiempo

Diámetro Medida de brocas, rueda de esmerilar, etc.

n0Sin velocidad de carga Velocidad de rotación, sin carga

.../min Revoluciones o recíproca por minuto Revoluciones, carrera, velocidad de

superficie, órbitas, etc. por minuto

0 Posición de desconexión Velocidad nula, par nulo

1, 2, 3, ... Ajustes de selector Velocidad, par o ajustes de posición.

I, II, III, Elnúmero más alto indica la mayor velocidad

Selector de variable infinita con off La velocidad aumenta a partir del ajuste 0

Flecha Movimiento en la dirección de la flecha

Corriente alterna Tipo o característica de la corriente

Corriente directa Tipo o característica de la corriente

Corriente alterna o directa Tipo o característica de la corriente

Construcción Clase II Identificación de herramientas de

construcción de doble aislamiento.

Borne de tierra Terminal de tierra

Símbolo de advertencia Mensajes de advertencia para alertar al usuario

Etiqueta Ni-Cad RBRC™Identificación del programa de

reciclado de baterías de Ni-Cad

Símbolos

Este símbolo indica que esta herramienta está

catalogada por Underwriters Laboratories y que

Underwriters Laboratories la ha catalogado

según las normas canadienses.

Descripción y especificaciones de funcionamiento

NOTA: Las especificaciones de su herramienta se encuentran en la etiqueta.

REBEL

SOPORTE DE GUÍA DE

PROFUNDIDAD

ABERTURA DE

AIRE DE ADMISIÓN

TORNILLO DE FIJACIÓN DE

LA PLACA BASE

INTERRUPTOR DE 3

POSICIONES

0= OFF 1= 24,000 RPM 2= 30,000 RPM

BOTÓN DE BLO-

QUEO DEL EJE

TUERCA DE

LA BOQUIL-

PLACA BASE

AJUSTABLE

AREA DE ALMACE-

NAMIENTO DE BROCA

Y BOQUILLA

LLAVE Y ÁREA DE

ALMACENAMIENTO

MANGO DE DISPARO

REMOVIBLE

INTERRUPTOR

AJUSTABLE DE

DESVIACIÓN DE AIRE

PALANCA DE LEVA DE

BLOQUEO PARA

RETIRAR EL MANGO

Desconecte el enchufe de la fuente de alimentación antes de hacer cualquier ensamble, ajuste

o cambio de accesorios. Esta medida de seguridad elimina los riesgos de la puesta en marcha

accidental de la herramienta.

Ángulo invertido

PALANCA DE BLO-

QUEO DE LEVA

Cambio de la boquilla

La boquilla de 1/8" se usa con Brocas Zip de 1/8"

de diámetro y la de 1/4" con Brocas Zip de 1/4".

Para cambiar la boquilla, primero retire la Broca

Zip. Continue aflojando y desenrosque la tuerca

de la boquilla hasta que pueda retirarla de la her-

amienta y reemplácela con otra (puede usarse

cualquiera de los dos extremos de la boquilla).

Con la mano vuelva a apretar la tuerca de la

boquilla en la boquilla girando hacia la derecha.

Ahora puede insertar una nueva Broca Zip como

se indica en el paso 1 (ver página siguiente.)

CUANDO ALMACENE su her-

ramienta sin haber una Broca

Zip en la boquilla NO APRIETE la tuerca de la

boquilla en una boquilla vacía, de lo contrario

educirála abertura de la boquilla y dificultará

nsertar Brocas Zip en el futuro.

Instrucciones de utilización de RebelTM Spiral SawTM

SISTEMA COMPLETO DE BOQUILLA

SISTEMA SEPARADO

BOQUILLA

CUIDADO

Retirar y reinstalar la guía de profundidad.

Para retirar la guía de profundidad libere la palanca

de bloqueo y empuje todo el

ensamble hacia afuera de la

herramienta. Para reinstalar

el ensamble, reemplace com-

pletamente la guía en el col-

larín de la herramienta y ase-

gure la palanca de fijación.

Retirar y reemplazar el mango

Apague y desconecte

la herramienta y

sujétela firmemente.

Deslice para abrir la

palanca de bloqueo

de leva a la posición

de abierto. Levante

con cuidado el

extremo posterior del

mango y el perno de

bloqueo de leva se desengancharáde la her-

ramienta. Siga levantando el mango con cuidado y

se desengancharán también los 2 sujetadores del

frente del mango. Retire el mango de la her-

ramienta. .

Para reemplazar el mango, siga los pasos anteri-

ores a la inversa.. Enganche con cuidado los 2

sujetadores del frente, deslice el perno de bloqueo

en la abertura.

TUERCA

Instrucciones de utilización de RebelTM

Desconecte el enchufe de la

fuente de alimentación antes

de cualquier ensamble, ajuste o cambio de

accesorios. Esta medida de seguridad elimina

los riesgos de la puesta en marcha accidental de

la herramienta.

PASO 1: INSTALACIÓN DE BROCAS ZIP®

Las Brocas Zip se sujetan con un sistema de

boquilla. Para su comodidad, instalamos en su

herramienta la boquilla de 1/8" (para Brocas Zip

de 1/8") . El paquete de Brocas Zip que acom-

paña su herramienta incluye la boquilla de 1/4"

(para Brocas Zip de 1/4"). Seleccione la Broca

Zip adecuada para la superficie a cortar y cam-

bie la boquilla según el tamaño de la Broca Zip

(ver instrucciones para cambiar la boquilla en la

página 6) Utilice únicamente Brocas Zip de

Roto ZipTool Corporation con Rebel)

Identifique las diferentes piezas de sus Brocas Zip.

Los bordes de las Brocas Zip

tienen filo manéjelas con cuidado.

Para insertar la Broca Zip en la herramienta,

retire la llave del equipo estándar y ubique el

botón de bloqueo del eje. Mantenga oprimido

este botón con una mano y con la otra afloje al

mismo tiempo la tuerca de la boquilla girándo

con la llave a la izquierda un par de vueltas.

Retire la Broca Zip vieja (si la hay), inserte la

espiga de la Broca Zip en la boquilla de manera

que sobresalga de la boquilla de 1/16" a 1/8" de

la espiga

No permita que los bordes con filo de la Broca Zip

queden adentro de la boquilla y no apriete demasi-

ado la boquilla en la Broca Zip

de lo contrario se reducirála

vida útil de la Broca Zip.

Después de colocar correctamente la Broca Zip en

la boquilla, oprima el botón de bloqueo del eje y

apriete al mismo tiempo la boquilla girando a la

derecha, primero con la mano y luego con la llave.

hasta que la Broca Zip quede fija con seguridad.

ADVERTENCIA

CUIDADO

ADVERTENCIA

Paso 1

PASO2: AJUSTE DE LADESVIACIÓN DE AIRE

Asegurese siempre que la herramienta estéapa-

gada (posición "0") antes de hacer cualquier ajuste

a la desviación de aire.

La salida de la desviación de aire vuelve a enviar

el aire frio hacia la placa de la base para ayudar a

expulsar los residuos que se quedan en la placa

de la base al cortar.

Para abrir la abertura de la desviación de aire

empuje hacia la superficie de corte y deslice la

palanca de la desviación de aire hacia el mango.

Para cerrar la abertura, deslice la palanca hacia

afuera del mango..

PASO 3: AJUSTE DE LA GUÍA DE PRO-

FUNDIDAD ANTES DEL CORTE

Esta herramienta puede cortar materiales con un

espesor de hasta 1”.Ajuste la profundidad del

corte con la guía de profundidad que estáformada

por la guía de profundidad, la palanca de bloqueo,

la placa de la base ajustable y el tornillo de

fijación.

Localice la placa de la base y su tornillo de

fijación. Con el extremo de la llave estándar afloje

el tornillo (a la izquierda) hasta que la placa de la

base pueda deslizarse hacia arriba o abajo, a la

profundidad deseada de corte. Es más eficaz

ajustar la placa dejando que la Broca Zip sobresal-

ga 1/8" aprox.del material que va a cortar.

Ejemplo, para cortar una madera con espesor de

1/2", ajuste la placa dejando sobresalir la Broca

Zip 5/8" abajo de la placa como se muestra aquí.

Vuelva a apretar el tornillo girando a la derecha.

Paso 2

Paso 3

PASO 8:

Ponga la herramienta con cuidado en un ángulo de

90°para empezar a cortar. La guía de la base debe

quedar al ras con la superficie del material. Todos los

materiales deben cortarse avanzando hacia la

derecha (EXCEPTO al cortar alrededor de una caja

de salida en un muro), en forma lenta y continua

PASO 9:

Al terminar su corte, apague la herramienta y

retírela con cuidado del material.

No intente usar esta herramienta para hacer

cortes alrededor de piezas fijas o aberturas

con cables eléctricos vivos, o en una pared

que pueda esconder cables eléctricos ya que

la Broca Zip puede conducir la corriente a la

herramienta y representar un riesgo de elec-

trocución del operador. Apague los interrup-

tores o retire los fusibles para desconectar el

circuito. Al trabajar con la herramienta sostén-

gala siempre de la caja termoplástica y use

protección para los ojos.

NOTA: Debido al funcionamiento giratorio de

corte de la Broca Zip, se produciráun ligero

tirón al cortar. Tendrámás control al cortar

más lento. La presión excesiva o la rapidez al

cortar pueden provocar el calentamiento exce-

sivo y reducir la vida útil de la Broca Zip.

NOTA: Al cortar una superficie vertical evite

terminar el corte en la parte inferior del orificio.

Procure iniciar y terminar el corte en la parte

superior de manera que la pieza que no va a

utilizar no caiga en la Broca Zip que gira.

Apague la herramienta y retírela del material.

Paso 8

Instrucciones de utilización de RebelTM

PASO 4: LOCALIZACIÓN DEL INTER-

RUPTOR DE POSICIÓN MÚLTIPLE Y

VELOCIDAD VARIABLE

Supervise siempre la her-

ramienta en la posición de

ncendido "1" o "2".

a herramienta Rebel tiene 2 variables veloci-

ades. Funciona con un interruptor de tres posi-

ones ubicado atrás de la herramienta.

osición "0" posición de apagado (OFF)

osición "1" posición de encendido y activa el inter-

uptor de gatillo del mango.

Cuando el interruptor de encendido estáen la

rimera posición o "1", la herramienta estáactiva en

ctividad continua. Para apagar liponga el interruptor

n la posición "0".

osición "2" activa la herramienta en funcionamien-

o continuo

ara apagarla ponga el interruptor en la posición "0".

Si desea mejores resultado al usar la herramienta

Rebel y las Brocas Zip,recomendamos usar única-

mente 30,000 RPM.

Sostenga la herramienta con

ambas manos al encenderla, ya

que la fuerza del motor puede hacer que serpentee

Haga cortes de ensayo

Después de instalar la Broca Zip en la her-

ramienta y ajustar la guía de profundidad debe

hacer algunos cortes para practicar con la her-

ramienta antes de hacer el corte real.

La práctica le daráhabilidad para hacer cortes

profesionales..

PASO 5:

Asegúrese de que la tuerca de la boquilla estéfija

y segura antes de encender la herramienta.

PASO 6:

Sostenga firmemente la herramienta y encién-

dala en la velocidad deseada.

CONSEJOS PRÁCTICOS

PASO 7:

Sostenga la herramienta firmemente e inserte

la Broca Zip en el material con un ángulo de 45.

ADVERTENCIA

Interruptor deslizable

de encendido manual

Paso 4

CUIDADO

Paso 7

Instrucciones de utilización de RebelTM

aso 1

segúrese de empujar los cables eléctricos hacia

trás o que estén en la parte más alejada de la

aja, de manera que la Broca Zip no corte los

ables al insertarla en la pared. El mango de su

martillo puede usarse para este fin..

aso 2

ntes de fijar la hoja debe hacer una marca

erca del centro de la abertura de la caja en el

ado de la pared frente a usted. Un martillo para

muros sirve perfectamente para ésto (extremo

el hacha).

aso 3

o clave o fije tornillos a menos de 12" de la caja,

a que la pared puede combarse o desprenderse

or la presión excesiva.

aso 4

ncienda la herramienta y sosteniéndola firme-

mente con las dos manos empuje la Broca Zip en

lugar que marcó. Luego guíe la Broca Zip hacia

derecha hasta que sienta y oiga que la Broca Zip

oca el borde interior de la caja.

Paso 5

Empuje la Broca Zip lo suficiente para deslizarla

sobre el borde de la caja de manera que quede

ahora contra el exterior de la caja..

Paso 6

Mientras mantiene la Broca Zip en contacto con

el exterior de la caja mueva la herramienta hacia

la izquierda aplicando una presión ligera hacia

adentro y hacia arriba hasta que sienta y oiga

que que llega a la esquina. Al dar vuelta a la

esquina aplique una presión ligera hacia la

izquierda y hacia abajo.

Paso 7

Con un movimiento lento y continuo en el borde

superior sentirácuando la Broca Zip llegue a la

siguiente esquina. De vuelta a la esquina y

aplique una presión ligera hacia abajo y hacia

adentro hasta que llegue a la esquina inferior.

Paso 8

Mueva la Broca Zip derecho y hacia arriba man-

teniendo una presión ligera y continua hacia la

caja.

INSTRUCCIONES ILUSTRADAS PARA ORIFICIOS PERFECTOS DE

SALIDAS EN MUROS (con el modelo SCS01)

El procedimiento siguiente ilustra el corte para una caja eléctrica estándar de 2 1/8" X 3 3/4".

Paso 9

De vuelta en la esquina inferior de la derecha y

mueva la Broca Zip hacia arriba aplicando una

presión ligera a la izquierda hacia la caja hasta

que llegue al corte inicial hacia arriba. Apague la

herramienta.

Paso 10

Caja completa, efectuada rápido y en debido

forma en una fracción del tiempo que emplearía

al hacerla con otros métodos.

Estas instrucciones paso por paso se dan en forma general para familiarizarlo con el funcionamiento

de su herramienta Spiral Saw™. Después de cierta práctica puede adquirir una técnica de movimien-

to con la que se sienta cómodo. No obstante, siempre debe empezar los cortes un tanto en el centro,

y MOVER LA HERRAMIENTA SPIRAL SAW ÚNICAMENTE HACIA LA IZQUIERDA para aprovechar

la acción de “abrazar”de la Broca Zip giratoria en el contorno de la plantilla. No olvide hacer

movimientos continuos y uniformes.

ESQUEMA DEL MODELO REBEL

1 100372 Caja, Subconjunto frontal

2 100304 Conjunto del bloqueo del eje

3 100342 Muelle

4 100308 Anillo de retención

5 100374 Subconjunto BPC

6 100315 Interruptor

7 100316 Protección contra tirones (Type 2)

7 100350 Protección contra tirones (Type 3)

8 100317 Cable de energía

9 100318 Anillo de desviación

10 100319 Conjunto del motor

11 100376 Caja conjunto posterior

12 RTM710 Tornillos

13 100378 Calcomanía info

14 100379 Calcomanía nombre del producto

15 SC701 Tuerca de la boquilla

16 100383 Conjunto mango de la izquierda

17 100334 Conjunto de bloqueo de leva

18 100337 Cubierta de área de almacenamiento

19 100345 Muelle de llave

20 100384 Conjunto mango de la derecha

21 100353 Fijación

22 100354 Palanca

23 100355 Fijación de enlace

24 100356 Muelle de arandela

25 100307 Guía de arandela

26 100357 Perno de pivote

27 100359 Base

28 100390 Tornillo de mariposa

29 100363 Tuerca de placa

30 RTM125 Boquilla 1/8"

31 RTM250 Boquilla 1/4"

32 100346 Llave de boquilla

Accessories

Use su herrramienta única-

mente con accesorios recomen-

dados por Roto Zip Tool Corporation. Los acceso-

rios adecuados para una herraienta pueden resul-

tar peligrosos cuando se usan con otra.

Si usa un cordón de exten-

sión, debe tener capacidad

para conducir la corriente que requiere su

herramienta. Esto evitarácaídas de voltaje

excesivas, pérdidas de energía y sobrecalen-

tamiento. Las herramientas con conexión a

tierra deben usar extensiones de 3 hilos con

enchufe y tomacorriente para tres puntas de

contacto.

MEDIDAS RECOMENDADAS PARA EXTENSIONES

HERRAMIENTA DE CORRIENTEALTERNA DE 120 V

OTA: Mientras más bajo sea el calibre, el cordón

serámágrueso.

ADVERTENCIA

Amperios

de la her-

ramienta

Medida de cordónen A.W.G. Medida de hilos en

mm2

3-6

6-8

8-10

10-12

12-16

18 16 16 14 .75 .75 1.5 2.5

18 16 14 12 .75 1.0 2.5 4.0

16 16 14 12 1.0 2.5 4.0 —

14 12 —— ————

25 50 100 150 15 30 60 120

Largo del cordón en pies Largo del cordón en metros

ADVERTENCIA

Brocas Zip®

La línea patentada de Brocas Zip y acceso-

rios versátiles Zip de RotoZip Tool

Corporation, le brindan flexibilidad para pasar

rápidamente de un material a otro y de un tra-

bajo a otro sin el inconveniente de cambiar de

herramienta.

¿Dónde se pueden comprar accesorios?

Es muy probable que el establecimiento en el que compróla herramienta lleve también la línea completa de accesorios Roto Zip.

Si estábuscando un distribuidor, tenga la amabilidad de llamar a nuestros representantes de Servicio al Cliente, de lunes a viernes

entre las 8:00 am y las 4:30 pm (Hora Oficial del Centro de los EE.UU.), al 1-877-768-6947 (llamada gratuita en los EE.UU. y

Canadá) o al 608-798-0139 Ext. 520.

ZBSC5

RZ125

RZ250

GP10

ZB10

ZBWD8

FBR250

Servicio

Elmantenimiento preventivo

efectuado por personal no

autorizado puede originar el desplazamiento

de hilos y componentes internos y represen-

tar un riesgo grave. El centro de reparación de

Roto Zip Tool Corporation es el único autorizado

para reparar sus herramientas. Diríjase al depar-

tamento de servicio al cliente llamando al número

para llamar gratis en EU y Canadá1-800-521-

1817, o al 1-608-798-3737, de lunes a viernes

entre 8:00 y 16:30 (hora del centro)

Limpieza

Desconecte la herramienta

antes de limpiarla o darle man-

tenimiento para evitar accidentes.

Las aberturas de ventilación y las palancas del

interruptor deben mantenerse limpios y sin resid-

uos. No intente limpiarlas introduciendo objetos

de punta en las aberturas..

Algunos productos de

limpieza y solventes dañan

las piezas de plástico. Entre ellos están: gasoli-

na, tetracloruro de carbono, solventes de

limpieza con cloro, amoníaco y detergentes para

uso doméstico con amoníaco.

MANTENIMIENTO

ADVERTENCIA

CUIDADO

ADVERTENCIA

Ref. Pieza No. Descripción

No.

Table of contents

Languages:

Other Roto Zip Tool Saw manuals

Roto Zip Tool

Roto Zip Tool SCS02 User manual

Roto Zip Tool

Roto Zip Tool rtm01 User manual

Popular Saw manuals by other brands

Hilti

Hilti WSR 1200-PE operating instructions

Evolution

Evolution RAGE5-S Original instructions

Makita

Makita SH01ZW instruction manual

Chicago Electric

Chicago Electric 98089 Set up and operating instructions

Benchmark

Benchmark 1270-001 manual

Spitznas

Spitznas 5 6047 0010 operating manual

Scantool

Scantool SC 125V user manual

Baumr-AG

Baumr-AG BCS-355 Series II user manual

Universal Tool

Universal Tool UT9930 user manual

Milwaukee

Milwaukee M18 ONEFSZ Original instruction

Bisonte

Bisonte SPH 505 manual

WOLFF

WOLFF PS230 Translation of the original instructions

Co-Matic

Co-Matic JOINT-MAT AF100J Operation manual

MK Diamond Products

MK Diamond Products MK-370EXP TILE SAW Owners manual, parts list & operating instructions

Milwaukee

Milwaukee M18 FMS254-0 Operator's manual

Lissmac

Lissmac Compactcut 900 operating manual

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN TS 250 user manual

Meec tools

Meec tools 242130 User instructions

Roto Zip Tool Rebel User manual

Popular Saw manuals by other brands
