Royal Catering RC-411MC User manual

BEDIENUNGSANLEITUNG
MOD. RC-411MC (10011955)
rev. 0
EXPONDO GmbH
KÖPENICKER STR. 54
10179 BERLIN –GERMANY

______________________________________________________________________________ Bedienungsanleitung
S. 2 ___________________________________________________________________________________________

Elektroöfen Rev. 0__________________________________________________________________________
___________________________________________________________________________________________ S. 3
Inhaltsverzeichnis
1.
Technischer Service
2.
Allgemeine Hinweise
3.
Technische Merkmale
4.
Anweisungen für den Installateur
5.
Bedienungsanweisungen (für den Benutzer)
6.
Restrisiken (für den Benutzer)
7.

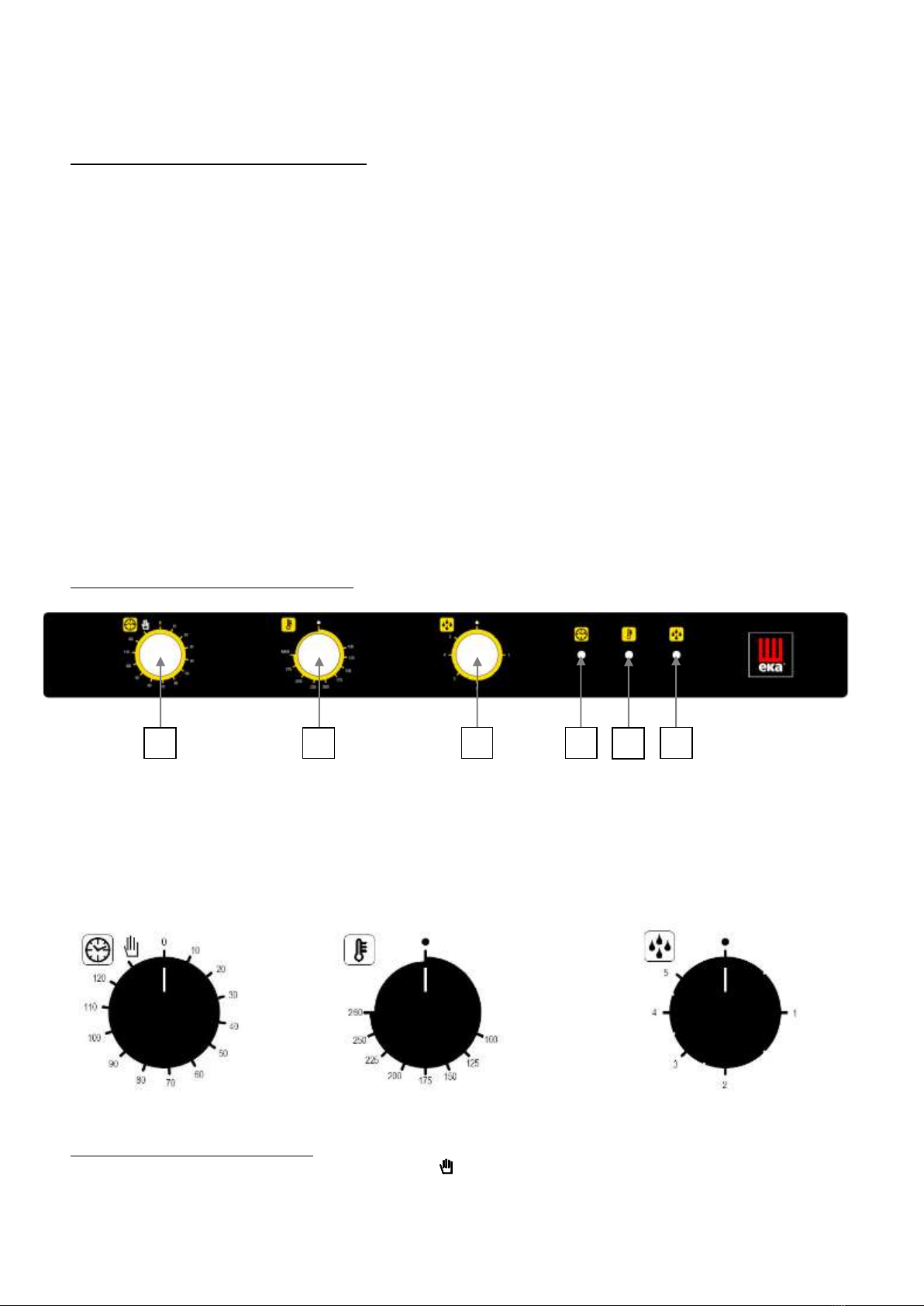

Gebrauch der Bedienblende
8.
Backen
9.
Hinweise zum Backen
10.
Reinigung und gewöhnliche Wartung
11.
Technischer Kundendienst
12.
Informationen zu den Verbrauchern
13.
Schaltpläne

______________________________________________________________________________ Bedienungsanleitung
S. 4 ___________________________________________________________________________________________
1. Technischer Service
Eine technische Kontrolle ein oder zwei Mal pro Jahr trägt zur Verlängerung der Lebensdauer
des Geräts bei und gewährleistet seinen optimalen Betrieb.
Sicher stellen, dass der Service ausschließlich von Fachpersonal ausgeführt wird.
Bei eventuellen Ersatzteilbestellungen oder für Auskünfte über das Gerät immer die
Seriennummer und das Modell angeben (diese Daten befinden sich auf dem Schild „Technische
Daten“ an der Ofenrückseite).
2. Allgemeine Hinweise
Sehr wichtig: diese Anweisungen müssen für ein zukünftiges Nachschlagen zusammen mit dem
Gerät aufbewahrt werden.
Diese Hinweise wurden für Ihre Sicherheit und von Dritten verfasst. Wir bitten Sie daher, sie vor
Installation und Benutzung des Geräts aufmerksam zu lesen.
-Sollte die Verpackung bei Warenerhalt nicht unversehrt bzw. beschädigt sein, den
folgenden Vorbehalt: “WARENKONTROLLE VORBEHALTEN” mit Schadensbeschreibung
anbringen und vom Frachtführer unterzeichnen lassen; beim Verkäufer innerhalb von 4
Kalendertagen (keine Arbeitstage) ab Lieferdatum eine schriftlich beanstanden; nach
dieser Zeit werden keine Beanstandungen akzeptiert.
-Das Gerät dient für professionellen Gebrauch und muss von zur Bedienung geschultem
Personal benutzt werden.
-Eventuelle Änderungen an der elektrischen Anlage, für die Installation des Geräts
notwendig, dürfen nur durch Fachpersonal ausgeführt werden.
-Es ist gefährlich, die Merkmale dieses Geräts zu ändern oder deren Änderung zu
versuchen.
-Das Gerät darf niemals mit direktem Wasserstrahl gereinigt werden, da eventuell
eindringendes Wasser seine Sicherheit einschränken könnte.
-Das Gerät vor Wartung oder Reinigung vom elektrischen Versorgungsnetz abtrennen
und abkühlen lassen.
-Die Innenfläche der ganz geöffneten Tür (ganz aufgeklappt) darf nicht als Ablage
benutzt werden, da sich die Türscharniere unreparierbar beschädigen könnten.
-Periodische Kontrollen oder eventuelle Reparaturen nicht selbst ausführen. Wenden Sie
sich an die naheste Kundendienststelle und benutzen Sie nur Originalersatzteile.
N.B.: Jegliche Haftung der Herstellerfirma verfällt infolge von unsachgemäßem oder
unkorrektem Gebrauch sowie der Nichtbeachtung der Installationsvorschriften.
Diesbezüglich sind auch die Anweisungen in Par. „AUFSTELLEN“ genauestens zu
befolgen.

Elektroöfen Rev. 0__________________________________________________________________________
___________________________________________________________________________________________ S. 5
3. Technische Merkmale
Abmessungen (mm) LxTxH
790x665x635
Gewicht (kg)
56
Maximale Ladefähigkeit pro Blech GN 1/1-
600x400mm (kg)
4 - 2
Fassungsvermögen GN 1/1-600x400mm (kg)
16 - 8
Max. Leistungsaufnahme (kW)
6,4
Umluft-widerstand (kW)
3
Versorgungsspannung (V~)
400 2N (50 Hz)
Querschnitt des Versorgungskabels
5x2,5 mm2
Kabeltyp
H07RN-F
Anschluss des Versorgungskabels
Tipo Y
Klasse
I
Verkleidungsschutzgrad
IPX3
Wasserdruck (kPa)
100-200
Der Geräuschpegel des funktionierenden Geräts ist unter 70 dB (A).
Das Schild „Technische Daten“ befindet sich auf der Geräterückseite.
4. Anweisungen für den Installateur
Die nachfolgenden Anweisungen wenden sich an den Fachinstallateur, damit dieser Arbeiten
wie Installation, Einstellung und Wartung auf die korrekteste Weise und nach den gültigen
Vorschriften ausführen kann. Arbeiten dürfen nur mit elektrisch abgeschaltetem Gerät
ausgeführt werden.
Vor der Benutzung des Geräts muss der spezielle Klebefilm, der die Edelstahlteile schützt,
entfernt werden. Klebestoffreste sollten nicht auf den Oberflächen bleiben, ggf. sofort mit
einem geeigneten Lösemittel entfernen.
Aufstellen - Das Gerät muss einwandfrei waagerecht auf einem Tisch oder einer ähnlichen
Halterung aufgestellt werden (der Tisch bzw. die Halterung muss eine Höhe von mindestens 85
cm über dem Fußboden haben), in einer Entfernung nicht unter 10 cm von Seiten- und
Rückwänden, so dass die zu seiner natürlichen Belüftung notwendige Luft frei zirkulieren kann.
Diese Belüftung erfolgt durch spezielle Öffnungen in den Metallwänden der Außenverkleidung
und garantiert die Betriebstüchtigkeit und Lebensdauer des Geräts.
Aus diesem Grund ist es streng verboten, diese Belüftungsöffnungen auch nur teilweise oder
kurzfristig zu verstopfen. Infolge der Nichtbeachtung dieses absoluten Verbots verfällt jegliche
Haftung seitens der Herstellerfirma des Geräts sowie jegliches Garantierecht auf dasselbe, da
die konstruktive Konformität dadurch absichtlich beeinträchtigt wird. Das Gerät ist für den
Einbau und das Aufstellen in einer Reihe nicht geeignet.
Elektrischer Anschluss - Der Anschluss an das elektrische Versorgungsnetz muss gemäß den
gültigen Normen ausgeführt werden. Vor Durchführung des Anschlusses ist folgendes sicher zu
stellen:
-Spannung und Frequenz der Versorgungsanlage müssen mit den Angaben auf dem
Schild “Technische Daten” an der Geräterückseite übereinstimmen;
-Begrenzungsventil und Anlage müssen der Last des Geräts standhalten (siehe Schild
“Technische Daten”);
-die Versorgungsanlage muss nach den gültigen Vorschriften mit einer wirksamen Erdung
versehen sein;
-bei direktem Netzanschluss muss zwischen Gerät und Netz ein allpoliger Schutzschalter
mit Mindestöffnung der Kontakte der Überspannungskategorie III (4000V), für die Last
bemessen und den gültigen Vorschriften entsprechend, eingeschaltet werden);

______________________________________________________________________________ Bedienungsanleitung
S. 6 ___________________________________________________________________________________________
-der für den Anschluss installierte allpolige Schalter muss mit installiertem Gerät leicht
erreichbar sein;
-das gelb-grüne Erdkabel darf durch den Schalter nicht unterbrochen sein;
-Die Versorgungsspannung darf bei in Betrieb stehendem Gerät nicht mehr als ±10% von
der Nennspannung abweichen;
-Sicher stellen, dass das Versorgungskabel nach seiner Verbindung mit der Klemmleiste
nicht mit heißen Teilen des Geräts in Berührung kommt.
-Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem Kundendienst
oder von einer Person mit entsprechender Qualifikation ersetzt werden, um jegliches
Risiko zu vermeiden
Anschluss an das Wassernetz - Der Ofen muss mit enthärtetem Trinkwasser mit einer Härte
zwischen 0,5÷5° F und einem Druck zwischen 100 und 200 kPa (1,0-2,0 bar) gespeist sein (man
muss eine Enthärter nutzen, um die Kalkbildung im Garraums zu reduzieren).
Der Anschluss am Wassernetz erfolgt über das Magnetventil mit 3/4" Gewinde an der
Geräterückseite (unten), mit Zwischenschaltung eines mechanischen Filters und eines
Absperrhahns (bevor der Filter angeschlossen wird, eine gewisse Wassermenge abfließen lassen,
um eventuelle Schmutzteilchen aus der Leitung zu entfernen).
Wasserabfluss - An der Geräterückseite tritt ein Abflussrohr (siehe Abb. 1) für die Drainage der
Garkammer aus. An diesem Rohr muss eine für die Dampftemperaturen (90°C –100°C)
beständige Leitung mit 30 mm Innendurchmesser (DN 30) angeschlossen werden. Um
Drosselungen zu vermeiden, sollte es sich um Rohrleitungen ohne 90°-Krümmer auf der
gesamten Abflussstrecke handeln. Außerdem muss die Rohrleitung auf ihrer ganzen Länge ein
konstantes Gefälle beibehalten (mind. 5%; die berücksichtigte Länge ist jene vom Abflussrohr
des Geräts bis zum Abflusspunkt und darf nicht länger als 2 m sein). Das Abflussrohr wird zu
einem offenen Abfluss am Boden geleitet (Abb. 2). Außerdem muss der „Mindest-Luftsprung“
25 mm betragen (Distanz zwischen Abflussrohr aus dem Gerät und dem Becher des
Abflusskanalrohrs). Auf jeden Fall darf die am Abflussrohr angeschlossene Rohrleitung des
Geräts aufgrund der gültigen hygienischen Normen nicht im direkten Kontakt mit dem
Abflusspunkt sein. Es ist ratsam, den Abfluss des Geräts über einen geeigneten Siphon an das
Schmutzwassernetz zu schließen, damit der Austritt von Dampf aus dem Abfluss eingeschränkt
wird.

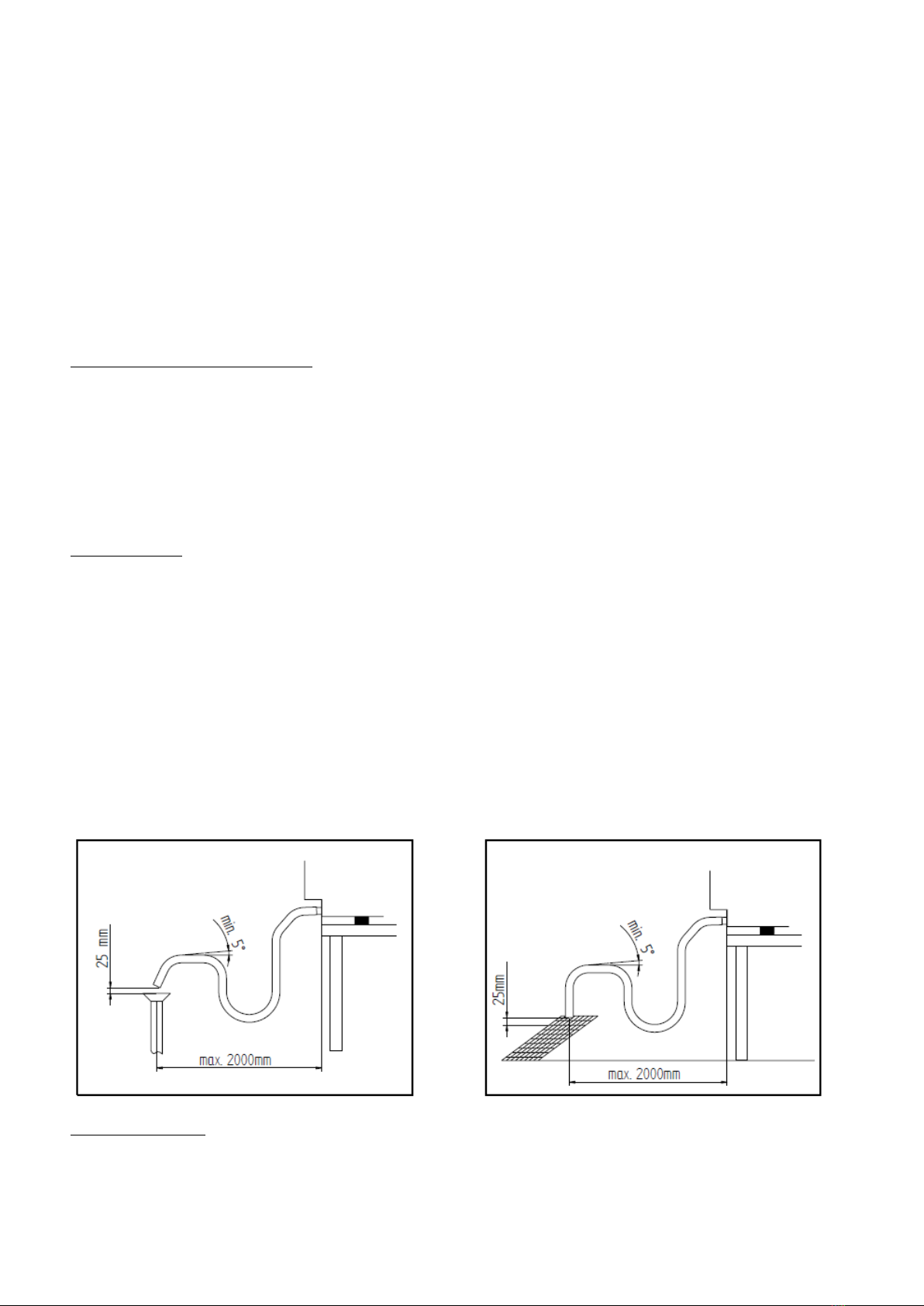

Abb. 1 Abb. 2
Dampfentladung Das Gerät ist mit einem speziellen Metallrohr (DN30) ausgestattet, um den
Dampf aus dem Garraum abzuleiten.
An dieses Rohr, das von der Gehäuserückseite absteht, kann kein anderes Rohr angeschlossen
werden.

Elektroöfen Rev. 0__________________________________________________________________________
___________________________________________________________________________________________ S. 7
Die Nichtbeachtung dieses spezifischen Verbots läßt der Hersteller jegliche Verantwortung,
mögliche Fehlfunktionen des Geräts und die schlechte Qualität der Kochvorgänge sich zu
befreien.
Wenn Sie die Länge des ursprünglichen Auspuffrohrs erhöhen, kann sich im Garraum anormale
Kondensation bilden.
Stellen Sie das Gerät unter die Dunstabzugshaube oder den Anschluss an die
Dunstabzugshaube, die für das verwendete Gerätemodell spezifisch ist, um zu verhindern, dass
Dampf aus dem Abgasrohr austritt.
Anschluss des Stromkabels - Für den Zugang zur Klemmleiste genügt es, die Rück zu entfernen.
Den Kabelhalter lockern und das Kabel durchführen. Die Kabel so anbringen, dass der Erdleiter,
falls an ihm gezogen wird, als letzter aus seiner Klemme herausgeht. Die Phasenleiter an den
mit “L1” und “L2” gekennzeichneten Klemmen, den Nullleiter an der Klemme mit der
Markierung “N” und den Erdleiter an der mit dem Symbol gekennzeichneten Klemme nach
folgendem Plan anschließen:
(derselbe Schaltplan ist auch in der Nähe der Versorgungsklemmleiste vorhanden). Den
Kabelhalter anziehen und die Rück wieder montieren.
Das Gerät muss an ein Äquipotentialsystem angeschlossen werden, dessen Wirksamkeit gemäß
den gültigen Vorschriften überprüft werden muss.
Dieser Anschluss muss zwischen verschiedenen Geräten über die dazu vorgesehene Klemme mit
dem Symbol ausgeführt werden. Der Äquipotentialleiter muss einen Mindestquerschnitt von
2,5 mm2haben. Die Äquipotentialklemme befindet sich an der Geräterückseite.
Thermische Sicherheitsvorrichtung - Das Gerät ist mit einem manuell rückstellbaren
Sicherheitsthermostaten zum Schutz vor gefährlichen Überhitzungen ausgestattet, die sich
zufällig in ihm ereignen könnten. Im Fall einer Auslösung unterbricht die Vorrichtung die
Stromversorgung des Geräts und daher auch seinen Betrieb. Diese Vorrichtung befindet sich auf
der Rückseite des Gerätes.
5. Bedienungsanweisungen (für den Benutzer)
Der Ofen sollte bei der ersten Benutzung leer und ca. 1 Stunde auf Höchsttemperatur betrieben
werden. Auf diese Weise wird ein eventueller unangenehmer Geruch aufgrund der
Wärmeisolierung und der Fettreste beseitigt, das bei der Fertigung benutzt wird.
Dieses Gerät darf nur für den Zweck benutzt werden, für den es konzipiert wurde, also das
Kochen im Backofen von Speisen. Jeder andere Einsatz ist unsachgemäß.
Das Gerät kann benutzt werden für: das Kochen im Ofen von Süßspeisen, Pizzas, Fleisch, Fisch,
Gemüse, zum Gratinieren und Aufwärmen gekühlter und tiefgefrorener Speisen.
Wenn man die Speisen im Garraum unterbringt, einen Raum von mindestens 40 mm zwischen
einem Blech und dem anderen lassen, um den Luftumlauf nicht zu stark zu behindern.
Die Ränder des Blechs sollten nur so hoch wie nötig sein: der Rand ist eine Schranke, der den
Warmluftumlauf behindert.
Den Backofen vor jedem Kochen vorwärmen, damit die Speisen so gleichmäßig wie möglich
gegart werden.

______________________________________________________________________________ Bedienungsanleitung
S. 8 ___________________________________________________________________________________________
Das Salzen der Speisen im Garraum vermeiden.
6. Restrisiken (für den Benutzer)
Die Tür nach dem Kochen vorsichtig öffnen, damit die Wärme nicht plötzlich austritt und
mögliche Verbrennungen verursacht.
Während des Betriebs des Ofens, die heißen Stellen an den Außenflächen beachten (am Gerät
markiert).
Das Gerät in einer Höhe von mindestens 85 cm ab Fußboden auf einem Tisch oder einer
ähnlichen Unterlage aufstellen.
Der Tisch oder die Unterlage muss so sein, dass er das Gewicht des Geräts tragen kann und dass
dieses korrekt auf ihm untergebracht werden kann.
Das Gerät ist mit elektrischen Teilen ausgestattet und darf nie mit Wasser- oder Dampfstrahl
gereinigt werden.
Das Gerät ist elektrisch angeschlossen: die Stromversorgung vor der Durchführung von
Reinigungsarbeiten abschalten.
Um falsche Verbindungen des Geräts zu vermeiden, sind die jeweiligen Strom- und
Wasseranschlüsse mit speziellen Schildern markiert.
Den Türgriff nicht zum Transportieren des Geräts verwenden (möglicher Bruch des Glases).
Die Innenfläche der ganz geöffneten Tür (ganz aufgeklappt) könnte als Ablage benutzt werden,
was eine unreparierbare Beschädigung der Türscharniere zur Folge haben kann.
7. Gebrauch der Bedienblende
Abb. 3
Abb. 4
Abb. 5
Programmierung der Kochzeit - Die Inbetriebsetzung des Ofens erfolgt, indem der Drehknopf
des Programmierers (Abb. 3) auf das Symbol (Dauerbetrieb) oder auf die gewählte Kochzeit
(bis zu 120 Minuten) gedreht wird; im zweiten Fall wird das Kochende durch das automatische
1
3
4
6
2
5
1) Drehknopf ”Kochende”-Programmierer
2) Drehknopf Regelthermostat
3) Drehknopf automatischer Befeuchter
4) Leuchtmelder “Kochende”-Programmierer
5) Leuchtmelder Regelthermostat
6) Leuchtmelder automatischer Befeuchter

Elektroöfen Rev. 0__________________________________________________________________________
___________________________________________________________________________________________ S. 9
Ausschalten des Ofens gemeldet.
Programmierung der Kochtemperatur - Den Drehknopf des Regelthermostats (Abb. 4) auf die
gewählte Kochtemperatur drehen.
Programmierung der Dampfmenge - Um Dampf während des Ofenbetriebs (heißer Garraum) zu
erzeugen, den Drehknopf des automatischen Befeuchters (Abb. 5) auf den gewünschten Wert
(von 1 bis 5) drehen. Wenn der Drehknopf auf Position •(aus) gedreht wird, wird der
Befeuchter nicht mehr funktionieren.
Bitte bedenken
- Wenn der Drehknopf auf die Positionen von “1” bis “4” gedreht wird, wird der Befeuchter
in automatisch eingestellten und zyklisch wiederholten Zeitintervallen Dampf erzeugen
(Eingabe von Wasser in den Garraum). (Einer höheren Zahl entspricht eine längere
Betriebszeit des Befeuchters, daher eine größere Dampferzeugung).
- Wenn der Drehknopf auf Position “5” gedreht wird, deaktiviert sich der Automatikbetrieb
des Befeuchters und es wird ständig Wasser in den Garraum eingegeben (Dauererzeugung
von Dampf).
- Bevor der automatische Befeuchter in Betrieb gesetzt wird, muss die Temperatur im Garraum
auf eine Temperatur von mindestens 110°C stabilisiert werden, um die Dampferzeugung zu
optimieren.
Leuchtmelder für Kochendeprogrammierer - Der orangefarbige Leuchtmelder des
Programmierers zeigt an, dass der Backofen in Betrieb und die Kochzeit aktiviert ist.
Leuchtmelder „Kochende“-Programmier“ - Der grüne Leuchtmelder des Programmierers zeigt
an, dass der Ofen in Betrieb und die Kochzeit aktiviert ist.
Leuchtmelder automatischer Befeuchter - Der orangefarbige Leuchtmelder des automatischen
Befeuchters zeigt an, dass das Wassermagnetventil funktioniert und dass daher Dampf im
Garraum erzeugt wird.
Zum Ausschalten des Ofens - Die Drehknöpfe des “Kochende”-Programmierers und des
Thermostats auf Pos. AUS stellen. Nach der Benutzung den Wasserabsperrhahn vor dem Gerät
schließen und die elektrische Versorgung ausschalten.
8. Backen
Zum Kochen, den Ofen vor dem Eingeben der Speisen auf die gewünschte Temperatur
vorwärmen. Die Speisen eingeben, wenn der Ofen die Temperatur erreicht hat, und die
Kochzeit überwachen. Den Ofen 5 Minuten vor der theoretischen Zeit ausschalten, um die
gespeicherte Wärme zu nutzen.
Konvektionskochen - Den Ofen in Betrieb setzen und den Thermostatdrehknopf auf die
gewünschte Kochtemperatur drehen.
Konventionelles Kochen + Dampf (trockene Wärme + feuchte Wärme) - Den Ofen einschalten.
Den Thermostats-Knopf zur gewünschten Temperatur drehen und den automatischen
Befeuchtens-Knopf zur gewünschten Dampfsmenge drehen.
Auftauen - Den Ofen einschalten und beide den Thermostats- und automatischen Befeuchtens-
Knopfe zur abgeschalteten Position (•) drehen.
9. Hinweise zum Backen
Kochen mit Umluft - Die Wärme wird durch vorgewärmte Luft, die in der Kochzelle forciert
zirkuliert, zu den Speisen übertragen. Die Wärme erreicht gleichmäßig und schnell jeden Teil der
Kochzelle, wodurch das gleichzeitige Kochen verschiedenartiger Speisen auf mehreren Etagen

______________________________________________________________________________ Bedienungsanleitung
S. 10 ___________________________________________________________________________________________
ermöglicht wird (die Kochtemperatur dieser Speisen muss aber dieselbe sein), ohne dass sich
Geschmack und Geruch mischen. Das Umluftkochen ist besonders zum schnellen Auftauen,
zum Sterilisieren von Konserven und zum Trocknen von Pilzen und Obst geeignet.
Backen von Kuchen - Für Kuchen ist eine hohe Temperatur (gewöhnlich zwischen 150 und
200°C) und das Vorwärmen des Backofens (ca. 10 Minuten) erforderlich. Die Backofentür darf
erst geöffnet werden, wenn mindestens 3/4 der Kochzeit vergangen ist. Geschlagener Teig
muss sich schwer vom Löffel lösen, da die Kochzeit unnütz verlängert würde, wenn der Teig zu
flüssig wäre.
Kochen von Fleisch und Fisch - Zu kochendes Fleisch sollte mindestens 1 kg wiegen, damit es
nicht zu stark austrocknet. Sehr weiches, rotes Fleisch, das halb durch sein soll, muss außen gut
gekocht, innen aber saftig sein, wozu eine kurze Kochzeit bei hocher Temperatur (200-250ºC)
erforderlich ist. Nur falls die Kochzeit kurz ist, sollten die Zutaten für die Sauce gleich ins
Kochgeschirr gegeben werden, andernfalls müssen sie in der letzten halben Stunde hinzugefügt
werden. Der Kochgrad kann kontrolliert werden, indem das Fleisch mit einem Löffel
zusammengedrückt wird: falls es nicht nachgibt, ist es richtig gekocht. Für Roastbeef und Filet,
das innen rosa bleiben muss, muss die Kochzeit sehr kurz sein. Das Fleisch kann auf einem
geeigneten Tablett oder direkt auf dem Rost angeordnet werden, unter den ein Blech zum
Aufsammeln der Sauce gesteckt wird. Wenn das Fleisch fertig ist, sollte man mindestens 15
Minuten vor dem Aufschneiden warten, so dass der Saft nicht ausläuft. Bevor die gekochten
Speisen serviert werden, können sie im Backofen auf Mindesttemperatur warm gehalten
werden.
10. Reinigung und gewöhnliche Wartung
(WICHTIGER HINWEIS: das Gerät vor jeder Arbeit elektrisch abschalten)
Allgemeine Reinigung - Die Reinigung muss mit kaltem Ofen ausgeführt werden. Emaillierte
Teile mit lauwarmem Seifenwasser reinigen, keine schleifenden Mittel, Stahlwolle oder Säuren
verwenden, da sie die Teile beschädigen könnten. Zur Reinigung von Stahl, keine
Reinigungsmittel verwenden, die Chlor enthalten (Bleichlauge, Chlorwasserstoffsäure, usw.),
auch nicht verdünnt. Spezifische handelsübliche Produkte oder etwas warmen Essig benutzen.
Mit Wasser sorgfältig nachspülen und mit einem weichen Tuch trocknen. Die Ofentür nur mit
Warmwasser reinigen; den Gebrauch rauer Tücher vermeiden. Speisen (vor allem Saures wie
Salz, Essig, Zitrone...) nicht auf den Edelstahlteilen lassen, da sie sich beschädigen könnten. Das
Gerät nicht mit direktem Wasserstrahl reinigen, da eventuell eindringendes Wasser die
Sicherheit des Geräts einschränken könnte. Keine korrosiven Stoffe (wie z. B. Salzsäure) zum
Reinigen der Ablagefläche des Ofens benutzen.
Reinigung des Ofens - Das Ofeninnere sollte am Ende jedes Arbeitstags gereinigt werden.
Kochreste können so leichter entfernt werden und man verhindert, dass sie bei der nächsten
Benutzung des Ofens verbrennen. Den Ofen sorgfältig mit Warmwasser und Seife oder den
speziellen handelsüblichen Produkten reinigen.

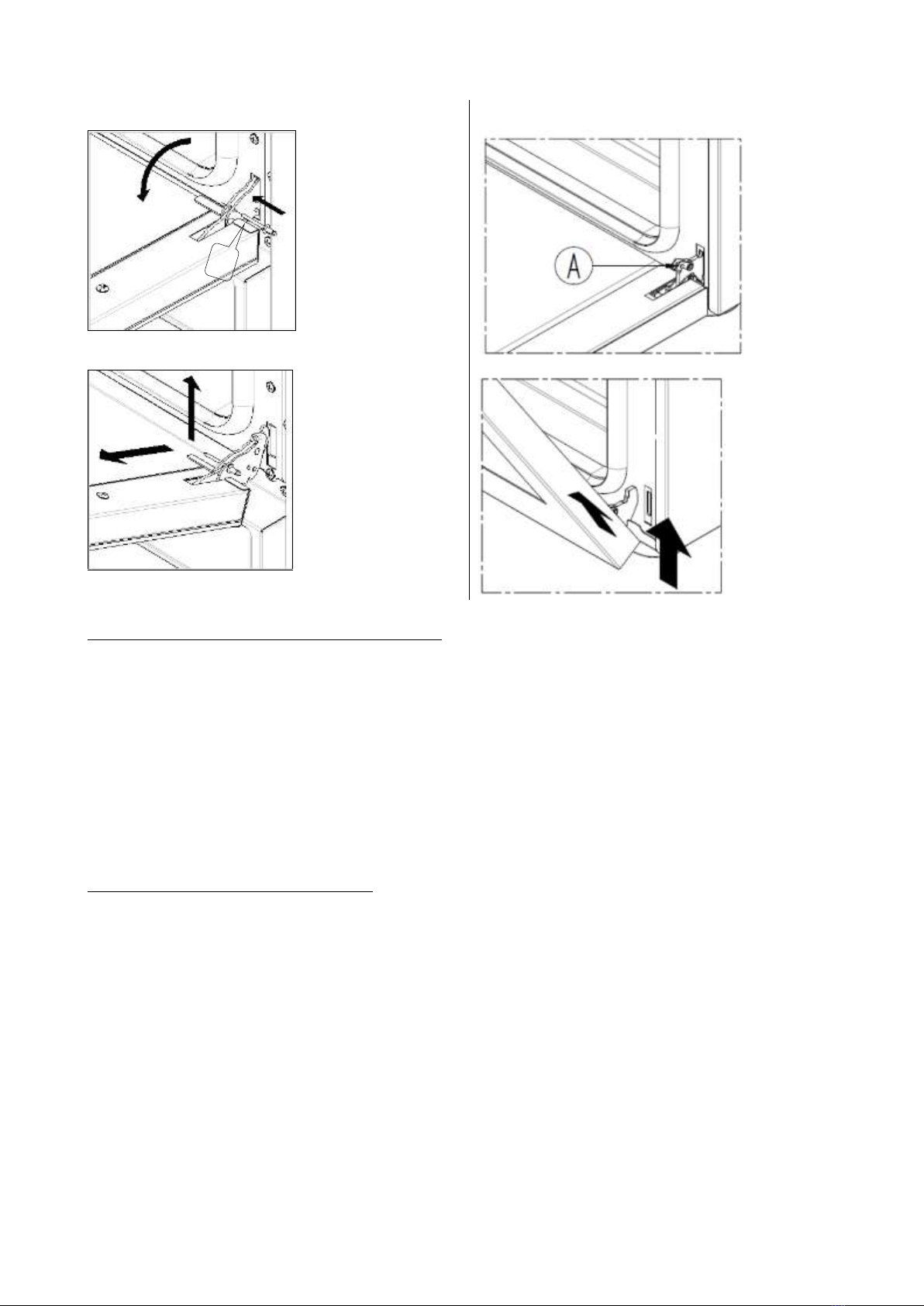

Reinigung der Backofentür –Für eine sorgfältigere Reinigung der Backofentür wird empfohlen,
wie folgt vorzugehen:
-die Tür ganz öffnen;
-die Tür öffnen;
-die Ringe mitgelieferten Bolzen in die
Löcher (A) stecken die sich auf den zwei
Scharnieren befinden (Abb. 5);
-den beweglichen Teil des Scharniers
„A“ (Abb. 7) komplett drehen;
-die Tür etwas heben und herausziehen
(Abb. 6)
-die Tür langsam bis zur mechanischen
Blockierung schließen, anheben und
entfernen (Abb. 8).
-die Türe auf umgekehrte Weise in den

Elektroöfen Rev. 0__________________________________________________________________________
___________________________________________________________________________________________ S. 11
Sitz wieder einschieben
Fig. 5
Fig. 7
Fig. 6
Fig. 8
Auswechseln der Glühbirne in der Kochzelle - Das Gerät elektrisch abschalten; die Schutzkappe
aus Glas abschrauben (Abb. 4); die Glühbirne herausschrauben und mit einer anderen, für hohe
Temperaturen geeigneten (300ºC) mit folgenden Merkmalen ersetzen:
-Spannung 230/240 V
-Leistung 40 W
die defekte halogen Lampe ausschrauben und mit einer neuen auswechseln (z.B. mit Papier
oder Tuch ) um sich nicht zu brennen.
N.B. die neue Lampe muss dieselben technischen Eigenschaften der defekten Lampe haben.
Das Schutzglas einbauen mit allen Dichtungen und nur dann den Strom anschalten
11. Technischer Kundendienst
Bevor dieses Gerät das Werk verlassen hat, ist es von erfahrenem Fachpersonal eingestellt und
abgenommen werden, um die besten Betriebsresultate zu gewährleisten. Eventuell erforderliche
Reparaturen oder Einstellungen müssen mit größter Sorgfalt und Aufmerksamkeit unter
Einhaltung der national gültigen Sicherheitsvorschriften ausgeführt werden.
Wenden Sie sich immer an den Händler, bei dem Sie das Gerät gekauft haben, oder an unsere
naheste Kundendienststelle, und geben Sie die Art der Störung, das Gerätemodell und seine
Seriennummer an (siehe Schild mit den „Technischen Daten“ an der Rückseite).
A

______________________________________________________________________________ Bedienungsanleitung
S. 12 ___________________________________________________________________________________________
12. Informationen zu den Verbrauchern
Gemäß der Richtlinie 2012/19/UE bedeutet das Symbol auf der Apparatur
mit dem durchgestrichenen Müllcontainer, dass das Produkt am Ende
seines Nutzlebens gesondert von anderem Müll gesammelt werden muss.
Der Benutzer muss die Apparatur daher am Ende ihres Lebens
entsprechenden Stellen für die differenzierte Sammlung elektrischen und
elektronischen Mülls übergeben.
Die differenzierte Müllsammlung sowie die spätere Behandlung, Rückgewinnung und
Entsorgung tragen zur Verhinderung von Umwelt- und Gesundheitsschäden bei, die durch
eine unkorrekte Müllentsorgung möglich sind, und begünstigen die Produktion von
Apparaturen mit rückgewonnenen Werkstoffen.
Die gesetzwidrige Entsorgung des Produktes durch den Benützer führt zur Anwendung von
Verwaltungssanktionen.
13. Schaltpläne
Legende
M Versorgungsklemmenbrett
Pr „Kochende“-Programmier
MI Türmikroschalter
T1 Sicherheitsthermostat
T2 Einstellthermostat
U Automatischer Befeuchter
IM Betriebsumschalter
R1-R2 Kreisförmige Widerstände
L1 Ofenlampe
V1-V2 Motorbetriebene Radialgebläse
V3 Kühlmotorenlüfter
C1-C2 Kondensatoren
B1-B2 Schützspule
E Wassermagnetventil
S1 Leuchtmelder Programmierer
S2 Leuchtmelder Thermostat
S3 Leuchtmelder automatischer Befeuchter

USE AND INSTRUCTION MANUAL
MOD. RC-411MC (10011955)
rév. 0
EXPONDO GmbH
KÖPENICKER STR. 54
10179 BERLIN –GERMANY

__________________________________________________________________________ use and instruction manual
page 2 _________________________________________________________________________________________
Index
1.
Technical service
2.
General warnings
3.
Technical specifications
4.
Instructions for the installer
5.
Use instructions (for the user)
6.
Residual risks (for the user)
7.
How to use the control panel
8.
Oven cooking
9.
Cooking advice
10.
Routine cleaning and maintenance
11.
Technical assistance
12.
Informations to the consumers
13.
Wiring layouts

Electric Ovens rev. 0_______________________________________________________________________________
_________________________________________________________________________________________ page 3
1. Technical service
A technical check-up once or twice a year helps prolong the life of the appliance and guarantees
better operation.
Make sure that assistance is carried out solely and exclusively by qualified personnel.
For any spare parts orders or for any information about the appliance, always mention the serial
number and model (data indicated on the "technical data" plate at the rear of the oven).
2. General warnings
Very important!: keep this instruction book together with the appliance for future consultation.
These warnings were drafted for your safety and for that of others. Please read them carefully
before installing or using the appliance:
-If, on receipt of the goods, the packaging is damaged, write the following on the delivery note: “I
REVERSE THE RIGHT TO CONTROL THE GOODS”, specify the damage and get the driver to sign
in acceptance; send a claim in writing to the seller within 4 calendar days from the date of
receipt. No claim shall be accepted after such period.
-The warehouse inside temperature must not be lower than -9°C; otherwise, the thermostat
(regulation and safety thermostat) control devices of the machine will be damaged. Failure to
observe this prohibition invalidates any responsibility of the manufacturer of the machine.
-The appliance is intended for professional use and must be utilised by qualified personnel trained
to use it.
-Any modification which may be necessary on the electrical system to enable installation of the
appliance, must be carried out solely by competent personnel.
-It is dangerous to modify or attempt to modify the characteristics of this appliance.
-Never clean the appliance with direct water jets, because, if any water enters, it could limit the
machine's safety .
-Before doing any maintenance or cleaning jobs, disconnect the appliance from the electrical
mains and allow it to cool.
-When the tilting door is wide open, do not put anything on the surface, because the door hinges
could be irreparably damaged.
-Do not attempt to carry out the periodic controls or any repairs by yourself. Contact the nearest
Service Centre and use only original spare parts.
N.B.: Improper or incorrect use and failure to observe the installation instructions shall release the
manufacture from all responsibility. In this connection, the directives in the "POSITIONING"
paragraph must be strictly observed.

__________________________________________________________________________ use and instruction manual
page 4 _________________________________________________________________________________________
3. Technical specifications
Dimensions of appliance LxDxH (mm)
784x752x634
Weight (Kg)
56
Maximum load per tray GN1/1-600x400mm (kg)
4 –2
Maximum load GN1/1-600x400mm (kg)
16 - 8
Convection heating element (kW)
3
Max. absorbed power (kW)
6,4
Power supply voltage (V)
380/400 2N (50Hz)
Power cable diameter
5 x 2,5 mm²
Type of cable
H07RN-F
Connecting electric cable
Tipo Y
Class
I
Degree of protection against humidity
IPX3
Water pressure (kPa)
100-200
The noise level of the appliance in operation is below 70 dB (A).
The "technical data" plate is positioned on the side panel of the appliance.
4. Instructions for the installer
The following instructions are aimed at the qualified installer, to ensure that he carries out the
installation, adjustment and maintenance operations as correctly as possible and according to
current legal regulations. Any operation must be performed with electrical power cut to the
appliance.
Before using the appliance, carefully remove the special adhesive film protecting the parts in
stainless steel. Do not leave any glue residues on the surfaces. If necessary, remove them at once,
with an appropriate solvent.
Positioning - Position the appliance perfectly horizontally on a table or similar support (the table
or support must be at least 85 cm above the floor). Position it at a distance of not less than 10
cm from the side and rear walls, to enable natural ventilating air to circulate freely around it. The
appliance is ventilated through specific openings on the metal walls of the outer housing , and
ensures efficiency and long-life. For this reason it is strictly forbidden to obstruct these ventilation
openings, even partially or for short periods. Failure to observe this specific prohibition releases
the manufacturer of the appliance from all responsibility and immediately voids any guarantee
rights for the said appliance, because its constructive conformity has been voluntarily
compromised. Furthermore, the appliance is not suitable for embedding and for grouped
positioning with other identical appliances.
Electrical connection - The appliance must be connected to the electrical mains according to
current legal regulations. Before making the connection, make sure of the following:
-the voltage and frequency values of the power supply system match the values on the
"technical data" plate affixed on the appliance;
-the limiting valve and the system are able to support the appliance's load (see the
"technical data" plate);
-the power supply system has an adequate earth connection according to current legal
regulations;
-a omnipolar switch with minimum between-contacts aperture of 3 mm, sized to the load
and conforming to current legal regulations, is fitted between the appliance and the mains
in the direct connection to the mains;
-the omnipolar switch used for connection is easy to reach when the appliance is installed;
-the yellow/green earth wire is not interrupted by the switch;
-the power supply, when the appliance is operating, must not deviate from the rated
voltage value by ±10%;
-make sure that after inserting the power supply cord into the terminal block it does not
come into contact with any of the cooking range's hot parts.

Electric Ovens rev. 0_______________________________________________________________________________
_________________________________________________________________________________________ page 5
-if the supply cable is damaged then it must be replaced by the manufacturer or by your
technical support or by a qualified person to avoid any risk.
Connection to the water mains - The appliance must be fed with softened drinking water, with
hardness from 0.5°F to 3°F (it is obligatory to use a softener to reduce the formation of lime
inside the cooking chamber) and pressure in the range from 100 to 200 kPa (1.0 - 2.0 bar).
Connection to the water mains should be made through the threaded 3/4" solenoid-valve on the
rear (on the bottom) of the appliance, fitting in between a mechanical filter and an on/off tap
(before you connect the filter, allow a certain quantity of water to flow out in order to drain any
waste from the pipe).
Steam outlet
The appliance is equipped with a special metal tube (DN30), to exhaust the steam from the cooking chamber.
No other type of pipe can be connected to this pipe, which protrudes from the back of the enclosure.
Failure to comply with this specific prohibition will allow the Manufacturer to reject any responsibility coming from
the possible malfunction of the appliance and the poor quality of the cooking operations.
Increasing the length of the original exhaust pipe may cause abnormal condensation inside the cooking chamber.
To prevent steam from escaping from the exhaust pipe, place the appliance under the extraction hood, or
connection to the "TECNOEKA" extractor hood, specific for the model of appliance used.
Water drainage - A drain pipe (see Fig. 1) comes out from the rear of the appliance, to drain the
oven cavity. This pipe must be connected up to a pipe made to resist steam temperatures (90°C-
100°C) with an internal diameter of 30 mm (DN 30). To prevent choking, it is best to use a rigid
pipe and make sure there are no "elbow" bends anywhere along the drain line.
Furthermore, the drain line must slope down (minimum slope 5%) along its full length (the
length in question is from the appliance's drain pipe to the drain point and must not exceed 2
metres). The drain line must run into an open floor drain (Fig.2). In addition, there must be a free
air gap of at least 25 mm (distance between the drain line coming from the appliance and the
funnel on the drain standpipe). Whatever the case, in order to comply with current hygiene
standards, the line connected to the appliance's drain pipe must not come into direct contact
with the drain point. It is advisable to include a suitable trap in the line connecting the appliance's
drain outlet to the grey water waste system, thus stopping the steam coming back out of the
drain.
FIG. 1 FIG. 2
Connecting the power cable - To access the terminal board, just remove the appliance's rear side-
panel. Loosen the cable gripper and allow the cable to pass through it. Arrange the conductors
so that the earth conductor is the last to detach from its terminal if the cable goes into a state of
faulty traction. Connect the phase conductors to the terminals marked “L1” and “L2”,
connecting the neutral conductor to the terminal marked "N" and the earth conductor to the
terminal marked with the symbol according to the following lay-out:

__________________________________________________________________________ use and instruction manual
page 6 _________________________________________________________________________________________
(this electrical connection lay-out is located near the power supply terminal board ). Tighten the
cable gripper and re-fit the rear side-panel of the appliance.
The appliance must be connected to an equipotential system whose efficiency must first be
checked according to current legal regulations.
This connection must be made between different appliances by using the appropriate terminal
marked with the symbol . The equipotential conductor must have a minimum diameter of 2,5
mm2The equipotential terminal is at the rear of the appliance.
Safety thermal breaker - The appliance has a manually reset safety thermal breaker. It protects
against excessive dangerous over-temperatures which could be accidentally generated inside the
appliance. This device is located on the back of the oven.
5. Use instructions (for the user)
For first use, we advise you to let the appliance to run load-free at maximum temperature for
about one hour. In this way, any unpleasant smells due to thermal insulation and residual work
grease are eliminated.
This appliance must be used solely for the purpose for which it was expressly designed, i.e.
cooking foods in the oven. Any other use is considered unsuitable.
The appliance can be used: for all oven cooking of deserts, pizzas, meat, fish, vegetables, as well
as for gratinating, and for re-conditioning cooled and frozen foods.
When placing food in the cooking compartment, leave a space of at least 40 mm between pans
in order not to over-obstruct air circulation.
Do not use pans with higher than necessary edges: edges are barriers which prevent the
circulation of hot air.
Warm up the oven before every cooking operation to obtain maximum uniformity.
Do not salt foods in the cooking compartment.
6. Residual risks (for the user)
After a cooking operation, open the door cautiously, to avoid a violent outflow of heat which
could cause burns.
While the oven is in operation, pay attention to the hot zones (marked on the appliance) of its
external surfaces.
Place the machine on a bench or similar support, at a height of at least 85 cm from the floor.
The bench or support must be able to support the weight of the machine and house it correctly.
The appliance contains electrical parts and must never be washed with a jet of water or steam.
The appliance is electrically connected: before attempting any cleaning operation, cut power to
the appliance.
To prevent incorrect connection of the appliance, the relevant electrical and water connections
are marked by identification plates.
Do not use the door handle to move the appliance (the glass panel may break).
When the tilting door is wide open, do not use the internal surface to place objects to avoid
damaging permanently the door hinges.

Electric Ovens rev. 0_______________________________________________________________________________
_________________________________________________________________________________________ page 7
7. How to use the control panel
Fig.3 Fig.4 Fig.5
Programming cooking time - To run the oven, turn the programmer knob (Fig. 3) in line with
symbol (continuous operation) or in line with the selected cooking time (up to 120 minutes). In
the second case, end of cooking is signalled by the oven switching OFF automatically.
Programming cooking temperature - Turn the knob of the adjustment thermostat (Fig. 4) in line
with the temperature selected for cooking.
Programming vapour quantity - To generate vapour while the oven is in operation (cooking
compartment hot), turn the knob of the automatic humidifier (Fig. 5) in line with the required
value (from 1 to 5). If you turn the knob to position •(OFF) the humidifier will stop operating.
Remember
- If you turn the knob to positions “1” to “4”, the humidifier operates by generating vapour
(water is introduced into the cooking compartment) at automatically adjusted, cyclically
repeated time intervals (The higher the number the higher the humidifier operating time and
thus a higher quantity of vapour is produced).
- If you turn the knob to position "5", automatic control of the humidifier is disabled - it now
operates by continuously introducing water into the cooking compartment (continuous
production of vapour).
- Before beginning to run the automatic humidifier, stabilise the temperature inside the cooking
compartment at a value of at least 110°C, order to optimise vapour production.
"End of cooking" programmer indicator light - The programmer green indicator light indicate
that the oven is operating and that cooking time is active.
Control thermostat indicator light - The control thermostat orange indicator light goes OFF
whenever the programmed temperature is reached inside the cooking compartment. It lights up
again when the thermostat is tripped to re-establish this temperature.
Oven internal light - The light is always on when the oven is operating.
Automatic humidifier indicator light - The orange indicator light of the automatic humidifier
indicates that the water solenoid-valve is operating and, therefore, vapour is being produced in
the cooking compartment.
To switch off the oven - Turn OFF the knobs of the "end of cooking" programmer and of the
thermostat. When you have finished using the oven, shut off the water ON/OFF tap upstream of
the appliance and cut out electric power.

__________________________________________________________________________ use and instruction manual
page 8 _________________________________________________________________________________________
8. Oven cooking
For cooking, before putting food in, warm up the oven to the required temperature. When the
oven reaches the temperature, put the food in and check cooking time. Switch off the oven 5
minutes before the theoretical time in order to recover stored heat.
Convection cooking - Activate the oven and turn the thermostat knob in line with the required
temperature.
Convection cooking + steam (dry heat + wet heat) - Operate the oven and turn the thermo state
knob to the desired temperature and the humidifier know the desired steam quantity.
Defreezing - Operate the oven and turn the thermo state knob and the humidifier knob in
correspondence of position OFF (•).
9. Cooking advice
Convection cooking - Heat is transferred to the foods by pre-heated air, forced to circulate by in
the cooking chamber. The heat quickly and uniformly reaches all parts of the chamber, enabling
simultaneous cooking of different types of food (providing they have the same cooking
temperature), placed on the shelves without mixing tastes and smells. Convection cooking is
particularly convenient for rapid defreezing, and for sterilising preserves and drying mushrooms
and fruit.
Cooking desserts - Desserts require a very high temperature (usually from 150 to 200°C) and a
pre-heated oven (about ten minutes). The oven door must not be opened until at least 3/4 of the
cooking time has elapsed. Whipped dough must be difficult to detach from a spoon because
excessive fluidity would prolong cooking time to no avail.
Cooking meat - Meat to be cooked should weight at least 1 Kg to prevent it drying too much.
Very tender red meats to be cooked rare, which must be cooked on the outside to keep all their
gravy, require short cooking time at high temperature (200-250°C). The gravy ingredients must
be placed immediately in the pan only if the cooking temperature is brief, otherwise they should
be added during the last half-hour. You can check the degree of cooking by squashing the meat
with a spoon: if the meat does not yield, it is correctly cooked. For roast beef and fillet, which
must remain pink inside, cooking time must be very brief. Meats may be placed on a plate
suitable for oven cooking or directly on the grill, under which you should place a tray to collect
the gravy. When cooking has finished, we advise you to wait for 15 minutes before cutting the
meat so that the gravy does not come out. Before being served, the dishes may be kept hot in
the oven at minimum temperature.
10. Routine cleaning and maintenance
(WARNING: Cut power to the appliance before every operation)
General cleaning - Clean the oven when it is cold. Wash enamelled parts with lukewarm water
and soap, do not use abrasive products, steel wool, or acids, which could ruin them. To clean the
steel parts, do not use products containing chlorine (sodium hypochlorite, hydrochloric acid, etc)
even if diluted. Use specific off-the-shelf products or a little hot vinegar. Rinse thoroughly with
water and dry with a soft cloth. Clean the glass door of the oven with hot water only, and do not
use rough cloths. Do not allow foods (especially acid foods such as salt, vinegar, lemon, etc) to
stagnate on the stainless steel parts, because they could deteriorate. Do not wash the appliance
with direct jets of water, because if water enters, this could limit the appliance's safety. Do not
use corrosive substances (e.g. hydrochloric acid) to clean the oven' s support bench.
