Royal RSA 1231 User manual

kBedienungsanleitung
Elektro-Vertikutierer und Rasenlüfter
tOperating Instructions
Electric Scarifier and Lawn Aerator
pMode dʼemploi
Scarificateur électrique et motobineuse
CIstruzioni per lʼuso
Scarificatore elettrico e arieggiatore
lL Betjeningsvejledning
El-dreven kultivator og plænelufter
UBruksanvisning
Elektrisk vertikalskärare och gräsmatteluftare
jNávod k obsluze
Elektrický vertikutátor a provzdušňovač
trávníku
WNávod na obsluhu
Elektrický vertikulátor a prevzdušňovač
trávnika

Art.-Nr.: 34.205.06 I.-Nr.: 01018 RSA 1231
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 1

2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten.
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes
de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per lʼuso e le avvertenze di sicurezza.
 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,
inden maskinen tages i brug. Alle anvisninger skal følges.
Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna
före användning.
jPřed uvedením do provozu si přečíst návod k obsluze a bezpečnostní
předpisy a oboje dodržovat.
WPred uvedením do prevádzky si prečítajte a dodržiavajte návod na
obsluhu a bezpečnostné pokyny.

Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 2

3
1
2
3
9
14
7
11
13
13
7
2
4
8
13
12
4
16
15
5
11
6
9
7
7
10
6
5
1
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 3

4
5
3
4
6 7
ABC DE
7
14
6
4
13
14
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 4

5
8
10
9
11
12
12
12
12 13
10
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 5

6
14
16
15
2
3
1
17
18
18
12
18 19
17
2
1
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 6

7
20
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 7

8
D
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

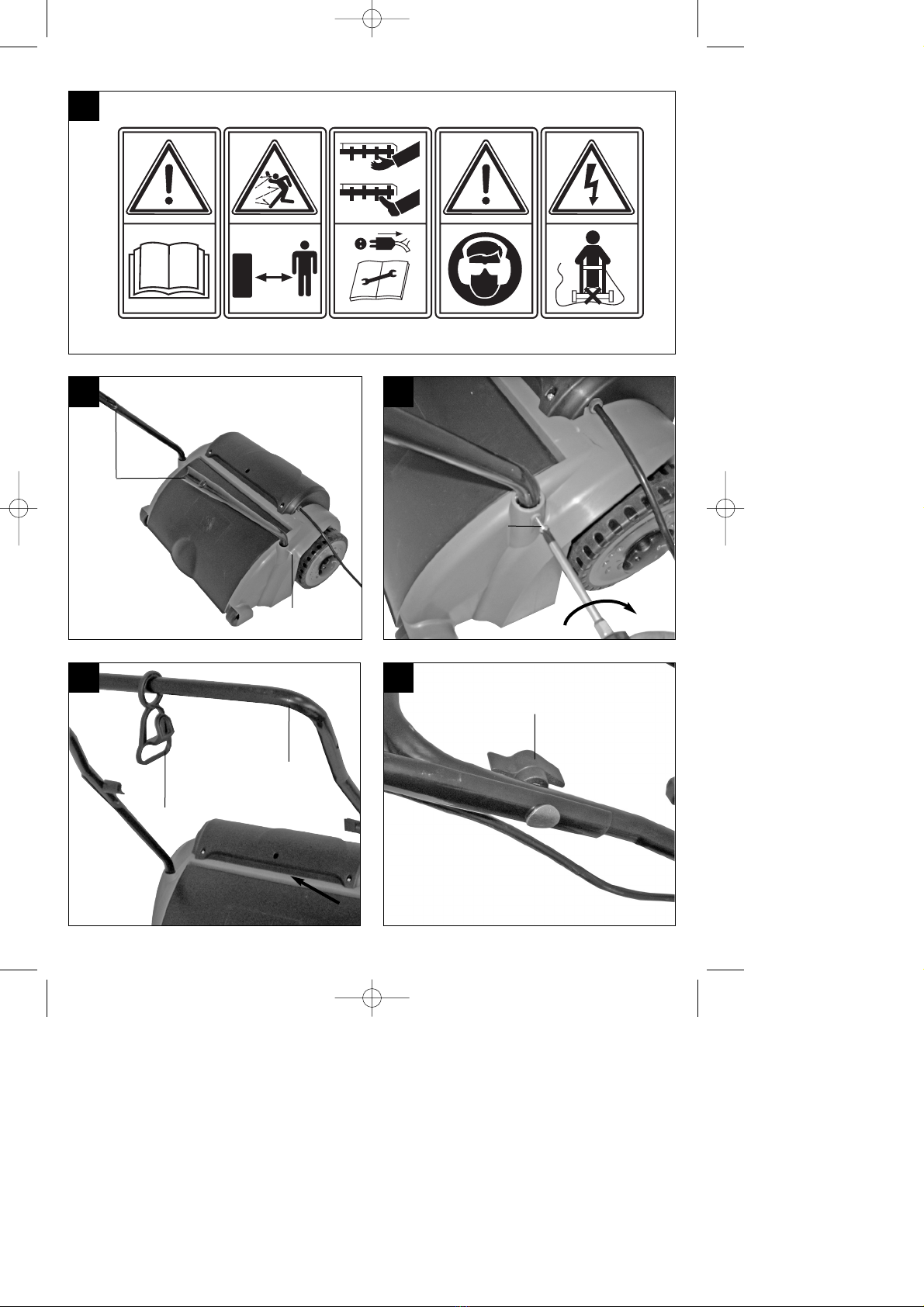

Erklärung des Hinweisschildes auf dem Gerät
(siehe Bild 3)
A = Achtung!
Vor Inbetriebnahme Gebrauchsanweisung
lesen.
B = Dritte (Personen und Tiere) aus dem Ge-
fahrenbereich fernhalten.
C = Scharfe Arbeitswerkzeuge - Schneiden Sie
sich nicht die Finger oder Zehen. Schalten
Sie das Gerät aus und ziehen Sie den
Netzstecker vor Wartungsarbeiten,
Reinigung oder wenn das Kabel verwickelt
oder beschädigt ist. Halten Sie das Netzkabel
von der Messerwalze fern.
D = Gehör- und Augenschutz tragen.
E = Halten Sie das Netzkabel von der Walze fern.

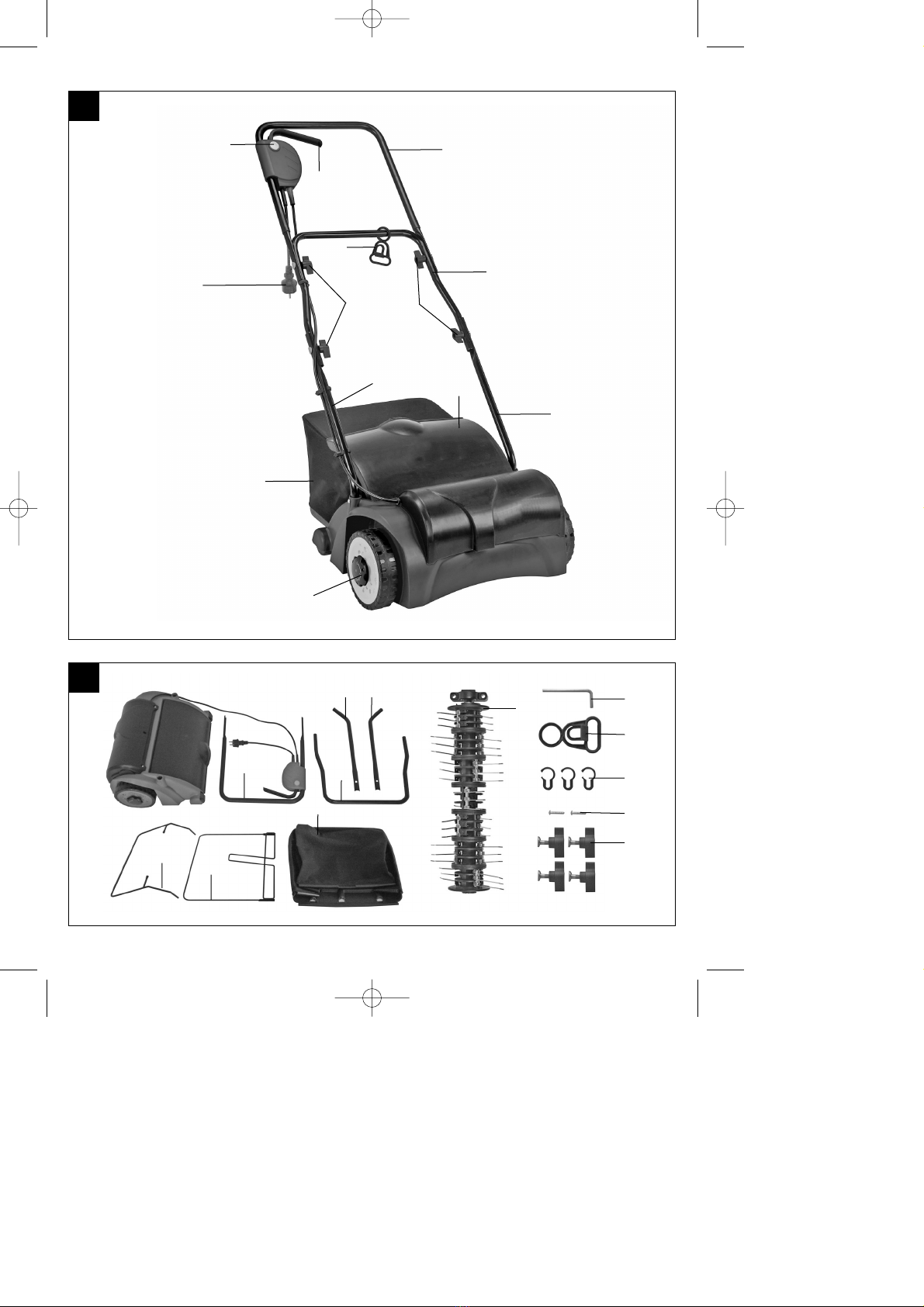

2. Gerätebeschreibung (Bild 1/2)
1. Ein/Aus-Schalttaste
2. Einschaltsperre
3. Netzleitung
4. Kabelzugentlastung
5. Oberer Schubbügel
6. Unterer Schubbügel
7. Schubbügelhalter
8. Tiefenverstellung
9. Fangkorb
10. Auswurfklappe
11. Gestellteile für Fangkorb
12. Kabelbefestigungsklammern
13. Befestigungsschrauben für Schubbügel
14. Sicherungsschrauben für Schubbügel
15. Lüfterwalze
3. Bestimmungsgemäße Verwendung
Je nach Verwendungszweck kann das Gerät als
Vertikutierer oder Lüfter eingesetzt werden, dazu
kann nur mit wenigen Handgriffen die Walze
ausgetauscht werden. Mit der Vertikutierwalze
werden Moos und Unkraut mitsamt den Wurzeln aus
dem Boden gerissen und der Boden aufgelockert.
Dadurch kann der Rasen Nährstoffen besser
aufnehmen und wird gesäubert. Wir empfehlen, den
Rasen im Frühling (April) und Herbst (Oktober) zu
vertikutieren.
Mit der Lüfterwalze wird die Oberfläche des Rasens
angekratzt, dadurch kann Wasser besser abfließen
und die Sauerstoffaufnahme wird erleichtert. Lüften
Sie je nach Bedarf während der gesamten
Wachstumsperiode.
Der Vertikutierer ist für die private Benutzung im
Haus- und Hobbygarten geeignet.
Als Vertikutierer für den privaten Haus- und
Hobbygarten werden solche angesehen, deren
jährliche Benutzung in der Regel 10 Stunden nicht
übersteigen und die vorwiegend für die Pflege von
Gras- oder Rasenflächen verwendet werden, nicht
jedoch in öffentlichen Anlagen, Parks, Sportstätten
sowie nicht in der Land- und Forstwirtschaft.
Die Einhaltung der vom Hersteller beigefügten
Gebrauchsanweisung ist Voraussetzung für
den ordnungsgemäßen Gebrauch des Vertikutieres.
Die Gebrauchsanweisung enthält auch die Betriebs-,
Wartungs- und Instandhaltungsbedingungen.
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 8

9
D
Achtung! Wegen körperlicher Gefährdung des
Benutzers darf der Vertikutierer nicht einge-
setzt werden als Häcksler zum Zerkleinern von Ast-
und Heckenabschnitten. Ferner darf der
Vertikutierer nicht verwendet werden als Motorhacke
und zum Einebnen von Bodenerhebun-
gen, wie z.B. Maulwurfshügel.
Aus Sicherheitsgründen darf der Vertikutierer nicht
verwendet werden als Antriebsaggregat für andere
Arbeitswerkzeuge und Werkzeugsätze jeglicher Art
es sei denn, diese sind vom Hersteller ausdrücklich
zugelassen.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V ~ 50Hz
Leistungsaufnahme: 1200 W
Arbeitsbreite: 31 cm
Anzahl der Messer: 8 Doppelmesser
Anzahl der Krallen: 42
Tiefenverstellung: -3 / 3 / 7 / 9 mm
Schalldruckpegel LpA: 85 dB(A)
Schallleistungspegel LWA: 99 dB(A)
Vibration am Holm: 2,71 m/s2
Unsicherheit K 1,5 m/s2
Schutzklasse: II / 쓑
Schutzart: IPX4
Gewicht 11 kg
5. Vor Inbetriebnahme
Der Vertikutierer ist bei Auslieferung demontiert. Der
Fangkorb und der komplette Schubbügel müssen vor
dem Gebrauch des Vertikutierers montiert werden.
Folgen Sie der Gebrauchsanweisung Schritt für
Schritt und orientieren Sie sich an den Bildern, damit
der Zusammenbau für Sie einfach wird.
Montage der Schubbügelhalter
(siehe Bilder 4 und 5)
Schieben Sie die Schubügelhalter (Abb. 4/Pos. 7) in
die dafür vorgesehenen Öffnungen (Abb. 4). und
befestigen Sie sie mit den Sicherungsschrauben
(Abb. 5/Pos. 14)
Montage des unteren Schubbügels (siehe Bild 6)
Der untere Schubbügel (Abb. 6/Pos. 6) muss
über die Schubbügelhalter geschoben werden.
Vergessen Sie hierbei nicht, die Zugentlastung
(Abb. 6/Pos. 4) vorher auf das Rohr zu schieben.
앬Mit den beiliegenden Schrauben (Abb. 7/Pos.13)
die Rohre miteinander verschrauben.
Montage des oberen Schubbügels
(siehe Bild 7-9)
Oberen Schubbügel (Abb. 1/Pos. 5) so
positionieren, dass die Löcher des oberen
Schubbügels mit den Löchern des unteren
Schubbügels übereinstimmen.
앬Mit den beiliegenden Schrauben (Abb. 2/Pos. 13)
die Rohre miteinander verschrauben.
Mit beiliegenden Kabelhaltern (Bild 8) das
Netzkabel an den Rohren der Schubbügel
befestigen, so dass das Öffnen und Schließen
der Auswurfklappe gewährleistet ist
(Bild 9/Pos. 12).
Achtung!
Bitte achten Sie darauf, dass sich die Auswurfklappe
leicht öffnen und schließen lässt!

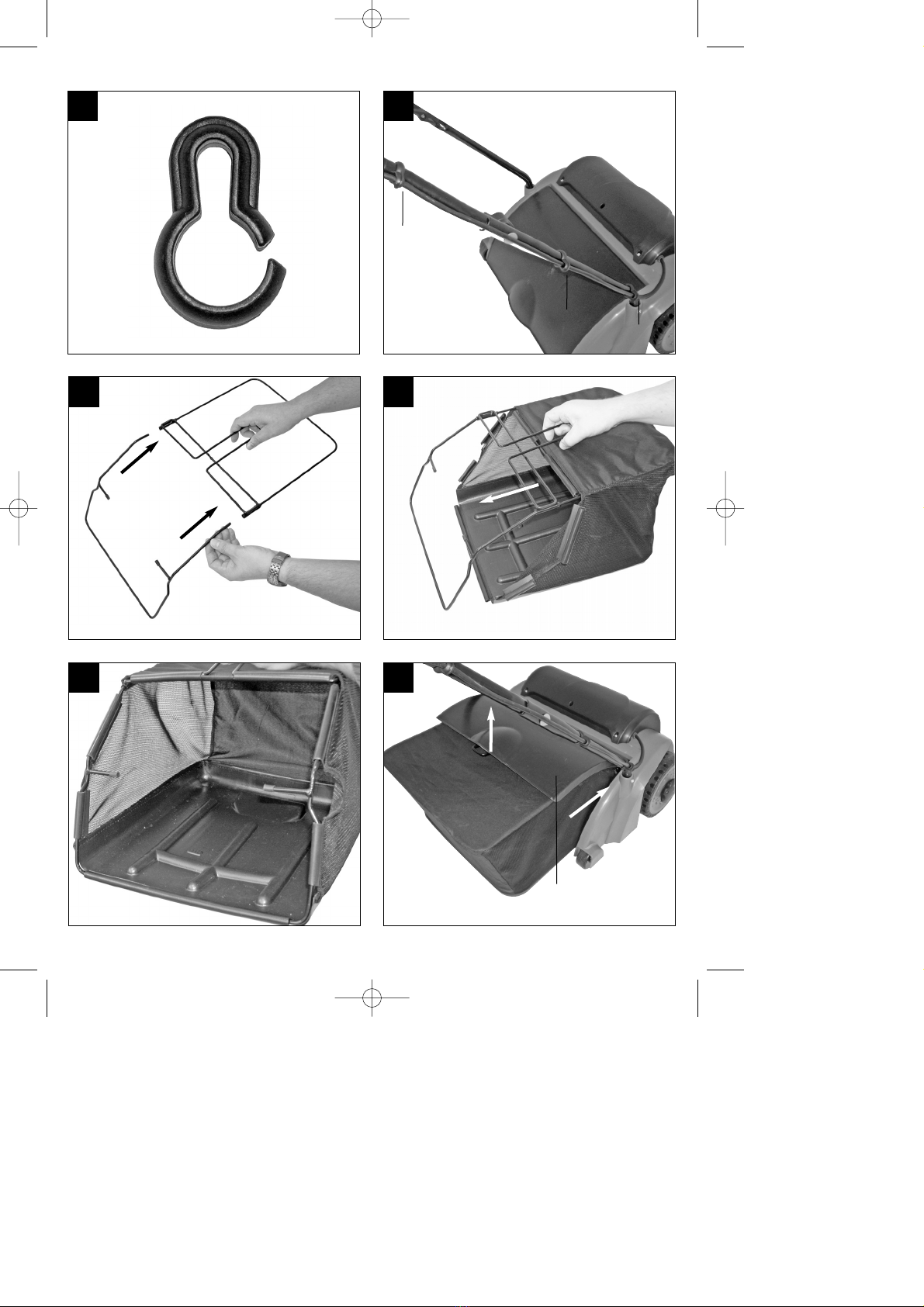

Montage des Fangkorbes (siehe Bilder 10-13)
Die beiden Gestellteile ineinander schieben (Abb.
10)
Den Fangkorb über das Metallgestell ziehen
(Abb. 11)
Die Gummilaschen über das Metallgestell
stülpen (Abb. 12)
Um den Fangkorb am Vertikutierer einzuhängen
müssen Sie die Auswurfklappe (Abb. 13/Pos. 10)
mit einer Hand anheben und den Fangsack mit
der anderen Hand am Handgriff nehmen und von
oben einhängen (Bild 13).
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 9

10
D
Achtung!
Zum Einhängen des Fangkorbes muss der Motor
abgeschaltet sein und die Messerwalze darf sich
nicht drehen!

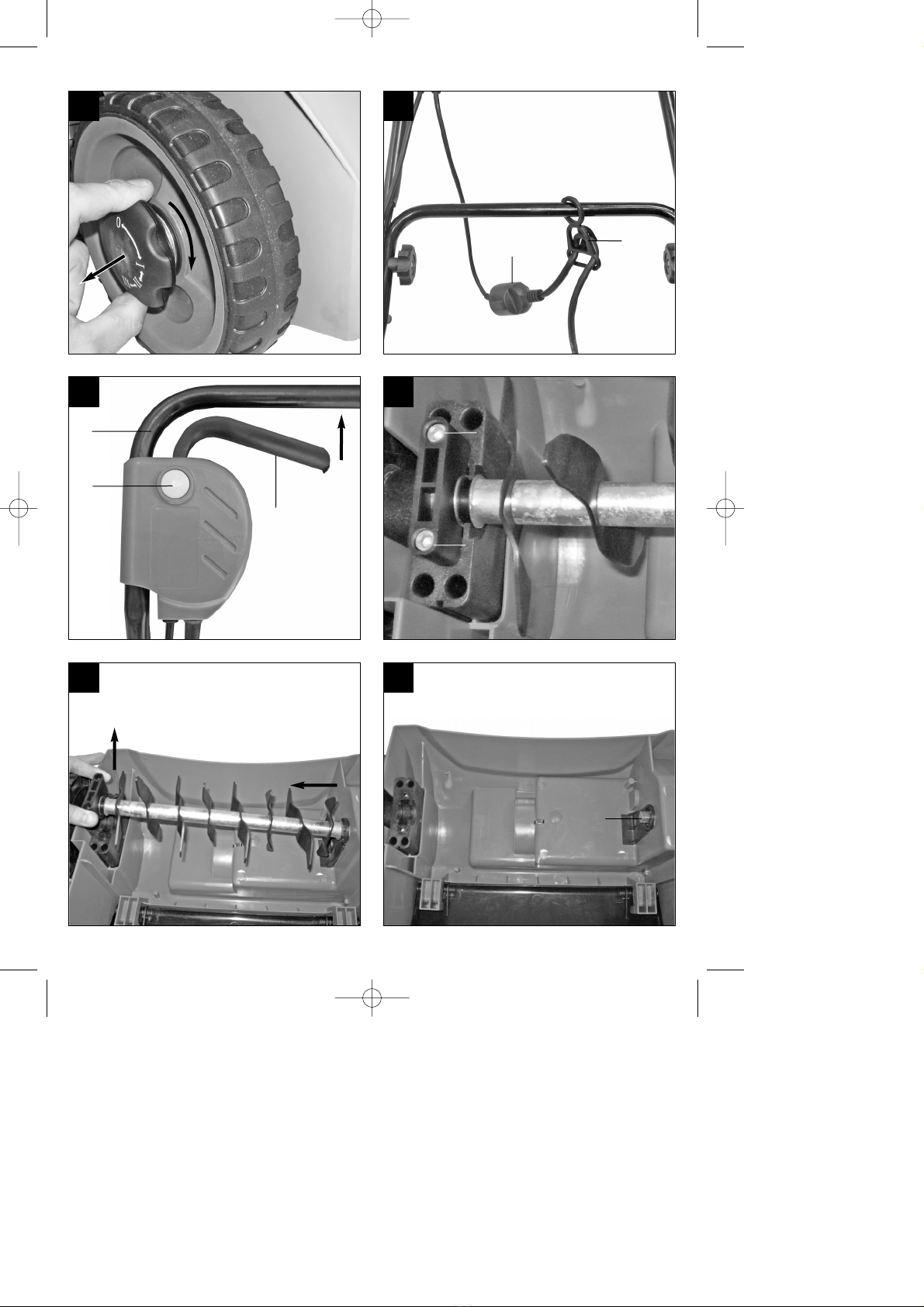

Einstellung der Vertikutiertiefe (siehe Bild 14)
Die Vertikutiertiefe wird mit dem Verstellmechanis-
mus an den beiden Vorderrädern eingestellt.
Hierzu die Verstellschraube herausziehen und nach
links oder rechts in eine der Stellungen =0/ I / II / III
bringen.
Achtung!
Es muss immer auf beiden Seiten die gleiche
Vertikutiertiefe eingestellt werden!
0 = Fahr- / oder Transportstellung
I = Vertikutiertiefe 3 mm
II = Vertikutiertiefe 7 mm
III = Vertikutiertiefe 9 mm
Stromanschluss
Das Gerät kann an jede Lichtsteckdose mit 230 Volt
Wechselstrom angeschlossen
werden. Es ist jedoch nur eine Schuko-Steckdose
zulässig, zu deren Absicherung ein
Leitungs-Schutzschalter für 16A vorzusehen ist.
Außerdem muss ein Fehlerstromschutzschalter
(RCD) mit max. 30 mA vorgeschaltet sein!
Geräteanschlussleitung
Verwenden Sie bitte nur Geräteanschlussleitungen,
welche nicht beschädigt sind. Die
Geräteanschlussleitung darf nicht beliebig lang sein
(max. 50m), da sonst die Leistung des
Elektromotors vermindert wird. Die
Geräteanschlussleitung muss einen Querschnitt von
3 x 1,5mm haben. An Geräteanschlussleitungen von
Rasenmähern entstehen besonders häufig
Isolationsschäden.
Ursachen hierfür sind u.a.:
Schnittstellen durch Überfahren der Leitung
Quetschstellen, wenn die Geräteanschlussleitung
unter Türen und Fenster geführt wird
Risse durch Alterung der Isolation
Knickstellen durch unsachgemäße Befestigung
oder Führung der Geräteanschlussleitung
Die Geräteanschlussleitungen müssen mindestens
vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck
der Typenbezeichnung auf der Geräteanschluss-
leitung ist vorgeschrieben. Kaufen Sie nur Geräte-
anschlussleitungen mit Kennzeichnung! Die Stecker
und Kupplungsdosen an Geräteanschlussleitungen
müssen aus Gummi bestehen und
spritzwassergeschützt sein. Die Geräteanschluss-
leitungen dürfen nicht beliebig lang sein. Längere
Geräteanschlussleitungen erfordern größere
Leiterquerschnitte. Geräteanschlussleitungen und
Verbindungsleitungen müssen regelmäßig auf
Schäden geprüft werden. Achten Sie darauf, dass die
Leitungen bei der Prüfung abgeschaltet sind. Wickeln
Sie die Geräteanschlussleitung ganz ab. Überprüfen
Sie auch die Geräteanschlussleitungseinführungen,
an Steckern und Kupplungsdosen, auf Knickstellen.
6. Bedienung
Schließen Sie die Geräteanschlussleitung an den
Stecker (Bild15 / Pos.1) an und sichern Sie
die Anschlussleitung mit der Zugentlastung (Bild
15/Pos. 2).
Achtung! Um ein ungewolltes Einschalten des
Vertikutierers zu verhindern, ist der Schubbügel
(Bild 16/Pos. 1) mit einem Zweipunktschalter (Bild 16
/ Pos. 2) ausgestattet, welcher gedrückt werden
muss, bevor der Schalthebel (Bild 16 / Pos. 3)
gedrückt werden kann. Wird der Schalthebel
losgelassen schaltet sich der Vertikutierer ab. Führen
Sie diesen Vorgang einige Male durch, damit Sie
sicher sind, dass Ihr Gerät korrekt funktioniert. Bevor
Sie Reparatur- oder Wartungsarbeiten am Gerät
vornehmen, müssen Sie sich vergewissern, dass
sich die Messerwalze nicht dreht und das Gerät vom
Netz getrennt ist.
Achtung!
Öffnen Sie die Auswurfklappe nie, wenn der Motor
noch läuft. Die umlaufende Messerwalze kann zu
Verletzungen führen. Befestigen Sie die
Auswurfklappe immer sorgfältig. Sie wird durch die
Zugfeder in die „Zu“- Position zurückgeklappt!
Der durch die Führungsholme gegebene
Sicherheitsabstand zwischen Gehäuse und Benutzer
ist stets einzuhalten. Beim Vertikutieren und
Fahrtrichtungsänderungen an Böschungen und
Hängen ist besondere Vorsicht geboten. Achten Sie
auf einen sicheren Stand, tragen Sie Schuhe mit
rutschfesten, griffigen Sohlen und lange Hosen.
Vertikutieren Sie immer quer zum Hang. Hänge über
15 Grad Schräge dürfen mit dem Vertikutierer aus
Sicherheitsgründen nicht vertikutiert werden.
Üben Sie besondere Vorsicht beim
Rückwärtsbewegen und beim Ziehen des
Vertikutierers, Stolpergefahr!
Hinweise zum richtigen Vertikutieren
Beim Vertikutieren wird eine überlappende
Arbeitsweise empfohlen.
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 10

11
D
Zur Erzielung eines sauberen Vertikutierbildes den
Vertikutierer in möglichst geraden Bahnen führen.
Dabei sollten sich diese Bahnen immer um einige
Zentimeter überlappen, damit keine Streifen übrig
bleiben.
Sobald während des Vertikutierens Grasreste
liegenbleiben, muss der Fangsack entleert werden.
Achtung! Vor dem Abnehmen des Fangsackes
den Motor abschalten und den Stillstand der
Messerwalze abwarten!
Zum Aushängen des Fangsackes, Auswurfklappe
mit einer Hand anheben, und mit der anderen Hand
Fangsack entnehmen!
Wie oft vertikutiert werden soll, hängt grundsätzlich
vom Graswuchs des Rasens und der Härte des
Bodens ab. Die Unterseite des Vertikutierergehäuses
sauber halten und Erd- und Grasablagerungen
unbedingt entfernen. Ablagerungen erschweren den
Startvorgang und beeinträchtigen die
Vertikutierqualität. An Hängen ist die Vertikutierbahn
quer zum Hang zu legen. Bevor irgendwelche
Kontrollen der Messerwalze durchgeführt werden,
Motor abstellen.
Achtung!
Die Messerwalze dreht nach dem Ausschalten des
Motors noch einige Sekunden weiter. Versuchen Sie
nie, die Messerwalze zu stoppen. Falls die in
Bewegung befindliche Messerwalze auf einen
Gegenstand schlägt, den Vertikutierer abschalten
und warten bis die Messerwalze vollkommen still
steht. Kontrollieren Sie anschließend den Zustand
der Messerwalze. Falls diese beschädigt ist muss sie
ausgewechselt werden (siehe 8.4). Legen Sie die
verwendete Geräteanschlussleitung schleifenförmig
vor der verwendeten Steckdose auf die Erde.
Vertikutieren Sie von der Steckdose bzw. vom Kabel
weg und achten Sie darauf, dass die
Geräteanschlussleitung immer im vertikutierten
Rasen liegt, damit die Geräteanschlussleitung nicht
vom Vertikutierer überfahren wird.
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
8.3 Wartung
Eine abgenutzte oder beschädigte Messerwalze
sollte man vom autorisierten Fachmann
austauschen lassen (siehe Adresse auf der
Garantieurkunde).
Sorgen Sie dafür, dass alle
Befestigungselemente (Schrauben, Mutter usw.)
stets fest angezogen sind, so dass Sie mit dem
Vertikutierer sicher arbeiten können.
Lagern Sie Ihren Vertikutierer in einem trockenen
Raum.
Für eine lange Lebensdauer sollten alle
Schraubteile sowie die Räder und Achsen
gereinigt und anschließend geölt werden.
Die regelmäßige Pflege des Vertikutierers sichert
nicht nur seine Haltbarkeit und
Leistungsfähigkeit, sondern trägt auch zu einem
sorgfältigen und einfachen Vertikutieren Ihres
Rasens bei.
Zum Saisonende führen Sie eine allgemeine
Kontrolle des Vertikutierers durch und entfernen
alle angesammelten Rückstände. Vor jedem
Saisonstart den Zustand des Vertikutierers
unbedingt überprüfen. Wenden Sie sich bei
Reparaturen an unsere Kundendienststelle
(siehe Adresse auf der Garantieurkunde).
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 11

8.4 Wechseln der Walze (siehe Bild 17-20)
Achtung! Unbedingt Handschuhe tragen!
Verwenden Sie nur originale Walzen, da andernfalls
Funktionen und Sicherheit unter Umständen nicht
gewährleistet sind.
Entfernen Sie die beiden Inbusschrauben (Abb. 17/
Pos. 18). Heben Sie die Walze an diesem Ende an
und ziehen Sie sie in Pfeilrichtung Heraus (Abb. 18).
Schieben Sie die neue Walze in Pfeilrichtung (Abb.
20) auf den Antriebsvierkant (Abb. 19/Pos. 17) und
drücken Sie sie danach in die Halterung (Abb. 20).
Mit den beiden Inbusschrauben (Abb. 17/Pos. 18)
wird die Walze wieder befestigt.
8.5 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
Ersatzmesserwalze Art.-Nr.: 34.055.80
Ersatzlüfterwalze Art.-Nr.: 34.055.70
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
12
D
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 12

13
D
Fehler Mögliche Ursachen Beseitigung
Motor läuft nicht an a) Kein Strom im Stecker
b) Kabel defekt
c) Schalter Stecker
Kombination defekt
d) Anschlüsse am Motor oder
Kondensator gelöst
e) Vertikutierergehäuse verstopft
a) Leitung und Sicherung überprüfen
b) überprüfen
c) durch Kundendienstwerkstatt
d) durch Kundendienstwerkstatt
e) Eventuell Vertikutiertiefe ändern
Gehäuse reinigen, damit die
Messerwalze frei läuft
Motorleistung läßt nach a) Zu harter Boden
b) Vertikutierergehäuse verstopft
c) Messer stark abgenutzt
a) Vertikutiertiefe korrigieren
b) Gehäuse reinigen
c) Messer auswechseln
Unsauber Vertikutiert a) Messer abgenutzt
b) Falsche Vertikutiertiefe
a) Messer auswechseln
b) Vertikutiertiefe korrigieren
Motor läuft,
Messerwalze dreht sich nicht
a) Zahriemen gerissen a) durch Kundendienstwerkstatt
10. Fehlersuchplan
Achtung! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei
Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet!
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 13

Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
Description of the warning logos (see Fig. 3)
A = Important!
Read the directions for use before operating the
tool.
B = Keep other persons (and animals) away from
the danger zone.
C = Wear hearing and eye protection.
D = Sharp work tools - Do not cut your fingers or
toes! Switch off the device and pull the power
plug before engaging in any maintenance/
cleaning work or if the cable is tangled or
damaged. Keep the power cable away from the
cutting unit.
E = Keep the power cable away from the roller.
2. Layout (Fig. 1/2)
1. ON/OFF switch
2. Safety lock-off
3. Power cable
4. Cable grip
5. Top push bar
6. Lower push bar
7. Push bar bracket
8. Scarifying depth
9. Grass basket
10. Ejector flap
11. Frame parts for grass basket
12. Cable clips
13. Fastening screws for push bar
14. Retaining screws for push bar
15. Aerating roller
3. Proper use
The equipment can be used both as a scarifier and
an aerator depending on the intended use. Only a
few movements are required to change the roller.
The scarifying roller is designed for ripping moss and
weeds - complete with their roots - out of the soil and
for loosening the soil. As a result your lawn can
absorb nutrients better and is cleaned. We
recommend you to scarify your lawn in the spring
(April) and autumn (October).
The aerating roller scratches the surface of the lawn,
helping water to drain off more easily as well as
promoting oxygen intake. Aerate your lawn
throughout the growing period.
The equipment is intended for private use i.e. for use
in home and gardening environments.
Scarifiers for private use are machines whose annual
operating time generally does not exceed 10 hours,
during which the machine is primarily used to
maintain small-scale, residential lawns and
home/hobby gardens. Public facilities, sporting halls,
and agricultural/forestry applications are excluded.
The operating instructions as supplied by the
manufacturer must be kept and referred to in order to
ensure that the equipment is properly used and
maintained. The instructions contain valuable
information on operating, maintenance and servicing
conditions.
14
GB
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 14

15
GB
Important! Due to the high risk of bodily injury to the
user, the equipment may not be used to grind up
branch or hedge clippings. Moreover, the equipment
may not be used as a power cultivator to level out
high areas such as mole hills.
For safety reasons, the scarifier may not be used as
a drive unit for other equipment or toolkits of any
kind, unless specifically advised to do so by the
manufacturer.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Mains voltage: 230 V ~ 50Hz
Power input: 1200 W
Working width: 31 cm
Number of blades: 8 double blades
Number of claws: 42
Scarifying depth: -3 / 3 / 7 / 9 mm
LpA sound pressure level: 85 dB(A)
LWA sound power level: 99 dB(A)
Vibration at the handlebars: 2.71 m/s²
K uncertainty: 1.5 m/s²
Protection class: II / 쓑
Protection type: IPX4
Weight: 11 kg
5. Before starting the equipment
The scarifier is delivered unassembled. The grass
basket and the complete push bar must be
assembled and mounted before using the scarifier.
Follow the operating instructions step-by-step and
use the pictures provided as a visual guide to easily
assemble the machine.
Fitting the push bar brackets (see Figs. 4 and 5)
Insert the push bar brackets (Fig. 4/Item 7) into the
provided openings (Fig. 4). Then fasten the brackets
with the retaining screws (Fig. 5/Item 14).
Fitting the lower push bar (see Fig. 6)
Slide the lower push bar (Fig. 6/Item 6) over the
push bar brackets. Do not forget to slide the
stress-relief clip (Fig. 6/Item 4) onto the tube
beforehand.
Screw the tubes together, using the screws
supplied (Fig. 7/Item 13).
Fitting the upper push bar (see Figs. 7-9)
Position the upper push bar (Fig. 1/Item 5) such
that its holes line up with the holes of the lower
bar.
Screw the tubes together, using the screws
supplied (Fig. 2/Item 13).
Using the cable clips supplied (Fig. 8), attach the
power cable to the tubes of the push bars so that
it is possible to open and shut the ejector flap
(Fig. 9/Item 12).
Important.
Please ensure that the ejector flap can be opened
and closed easily!
Assembling the grass basket
(see Figs. 10 and -13)
Push both frame parts into each other (Fig. 10).
Pull the grass basket over the metal frame (Fig.
11).
Pull the rubber clips over the metal frame (Fig.
12).
To hang the grass basket on the scarifier you
must lift the ejector flap (Fig. 13/Item 10) with
one hand and with the other hand take hold of
the grass bag by the handle and hook it onto the
scarifier from above (Fig. 13).
Important!
Before you ever hook the grass basket to the
scarifier you must ensure that the motor is switched
off and the cutting unit is not rotating.
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 15

Adjusting the scarifier depth (see Fig. 14)
The scarifier depth is adjusted at both front wheels
via the adjustment mechanism. For this, pull out the
adjusting screw and turn the wheel to the left or right
into one of the available positions (0/I/II/III).
Important!
The scarifier depth must always be identically set on
both sides!
0 = drive/transport position
I = scarifier depth 3 mm
II = scarifier depth 7 mm
III = scarifier depth 9 mm
Electrical connection
The equipment can be connected to any normal
socket with 230V AC. It is only acceptable to connect
it to a shockproof socket with a 16A circuit breaker.
Furthermore, a residual-current-operated protective
device with max. 30 mA should be connected
upstream.
Power cable
Please only use power cables that are not damaged.
The total length of the power cable should not
exceed 50 meters; going beyond this distance will
reduce the power output of the electric motor. The
power cable must have a cross-section of 3 x 1.5
mm2. The insulating sheath of scarifier power cables
is frequently damaged.
Some of the causes for this are:
Cracking from running over the cable
Pinching when the power cable is dragging
under doors and pulled through windows
Cracking due to old age of the insulation
Kinking by improperly fastening or guiding the
power cable
The power cables must, at the very minimum, be of
type HO5RN-F and 3-stranded. The cable type must
be printed somewhere on the power cable. Only
purchase power cables that are marked as such!
Plugs and socket couplers for the power cables must
be made from rubber and be splash-proof. There is a
limit to how long power cables can be. Longer power
cables require larger conductor cross-sections.
Power cables and connecting lines must be regularly
checked for damage. Ensure that the lines are de-
energized before checking them. Completely unwind
the power cable. Also check power cable entry
points, plugs and socket couplers for kinks.
6. Operation
Connect the machineʼs power supply cable to the
plug (Fig. 15/Item 1) and secure the power cable with
the stress-relief clip (Fig 15/Item 2).
Important! To prevent accidental start-up of the
equipment, the push-bar (Fig. 16 / Item 1) is
equipped with a safety lock-off (Fig. 16 / Item 2)
which must be pressed before the lever switch (Fig.
16 / Item 3) can be pressed. If the lever switch is
released, the equipment switches off.
Repeat this process several times so that you are
sure that the machine functions properly. Before you
perform any repair or maintenance work on the
machine, ensure that the cutting unit is not rotating
and that the power supply is disconnected.
Important! Never open the ejector flap when the
motor is running. A rotating cutting unit can cause
injuries.
Always fasten the ejector flap carefully. The flap flips
back to the “Closed” position by the tension springs!
Always ensure that a safe distance (provided by the
long handles) is maintained between the user and
the housing. Be especially careful when scarifying
and changing direction on slopes and inclines.
Maintain a solid footing and wear sturdy, non-slip
footwear and long trousers. Always scarify along the
incline (not up and down).
For safety reasons, the scarifier may not be used to
scarify inclines whose gradient exceeds 15 degrees.
Use special caution when backing up and pulling the
scarifier (tripping hazard)!
Tips for proper working
It is recommended that you overlap scarifying paths
a little.
Try to scarify in straight lines for a nice, clean look.
Insodoing, the aeration swaths should always
overlap each other by a few centimeters in order to
avoid bare strips.
As soon as grass clippings start to trail the scarifier, it
is time to empty the grass basket.
Important! Before taking off the grass basket,
switch off the motor and wait until the roller has
come to a stop.
To remove the grass basket, lift up the ejector flap
with one hand, while unhooking the basket with the
other.
16
GB
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 16

How frequently you should scarify your lawn is
determined primarily by the speed at which the grass
grows and the hardness of the soil.
Keep the underside of the equipment clean and
remove soil and grass build-up. Deposits make it
more difficult to start the aerator and decrease the
quality of the scarifying.
Always scarify along inclines (not up and down).
Switch off the motor before doing any checks on the
roller.
Important!
The roller rotates for a few seconds after the motor is
switched off. Never attempt to stop the roller. In the
event that the rotating roller strikes an object,
immediately switch off the equipment and wait for the
roller to come to a complete stop. Then inspect the
condition of the roller. Replace any parts that are
damaged (see section 8.4).
Lay the power cable on the ground in loops in front of
the power outlet. Scarify away from the power outlet
and cable, making sure that the power cable always
trails in the already scarified grass so that the
equipment does not travel over the cable.
7. Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
8. Cleaning, maintenance and
ordering of spare parts
Always pull out the mains power plug before starting
any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts of
the equipment. Ensure that no water can seep
into the device.
8.2 Carbon brushe
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
8.3 Maintenance
A worn out or damaged cutting unit should be
replaced by an authorised expert (see adress on
the warranty certificate).
Take care that all fastening elements (screws,
nuts, etc.) are firmly tightened, so that you can
work safely with the scarifier.
Store the scarifier in a dry place.
For longer life, all screw-fastened parts, such as
wheels and axles should be cleaned and
subsequently oiled.
Regular servicing of the scarifier not only
secures longer endurance and performance, but
also contributes to an accurate and simple
scarification of your lawn.
At the end of the season, carry out a general
check of the scarifier, and remove all residue
collected. Before the start of every season, it is
absolutely necessary to check the state of the
scarifier. Contact our Customer Service (see
address on the warranty certificate) if repair work
is necessary.
8.4 Changing the roller (see Figures 17-20)
Important. Be sure to wear work gloves!
Only replace the roller with a genuine Einhell roller, as
this will ensure top performance and safety under all
conditions.
Remove the two Allen screws (Fig. 17/Item 18). Lift
the roller on this side and pull out in the direction of
the arrow (Fig. 18). Now slide the new roller in the
direction of the arrow (Fig. 20) onto the square-ended
drive (Fig. 19/Item 17) and press into the holder (Fig.
20). Refasten the roller with the two Allen screws (Fig.
17/Item 18).
17
GB
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 17

8.5 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
Replacement cutting unit, Art. No.: 34.055.80
Replacement aerating unit, Art. No.: 34.055.70
9. Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
18
GB
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 18

19
GB
Fault Possible causes Rectification
Motor does not start a) No electricity in plug
b) Cable defective
c) Switch, switch/plug block
defective
d) Connections to motor or
capacitor disconnected
e) Housing clogged
a) Check line and fuse
b) Check
c) Have machine checked by a
customer service center
d) Have machine checked by a
customer service center
e) If necessary adjust working depth.
Clean housing so that the roller can
run freely
Engine performance drops a) Soil is too firm
b) Housing clogged
c) Roller badly worn
a) Change working depth
b) Clean housing
c) Replace roller
Imprecise scarifying result a) roller worn
b) Wrong working depth
a) Replace roller
b) Correct working depth
Motor is running, roller is not
rotating
a) Toothed belt is torn a) By customer service workshop
10. Troubleshooting guide
Important notice! To protect the motor itis equipped with a thermal overload switch which cuts out
when overloaded and starts again automatically after a short cooling-down period.
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 19

Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité:
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
Description des icônes de remarque (cf. fig. 3)
A = Attention !
Avant la mise en service, lisez le mode
dʼemploi.
B = tenir les autres (personnes et animaux) hors de
la zone dangereuse.
C = Porter une protection des oreilles et des yeux.
D = Outils coupants - Ne vous coupez pas les doigts
ni les doigts de pieds. Mettez lʼappareil hors
circuit et retirez la fiche de contact avant les
travaux dʼentretien, le nettoyage ou lorsque le
câble est emmêlé ou abîmé.
Maintenez le câble secteur à lʼécart des
rouleaux à couteaux.
E = Maintenez le câble secteur à lʼécart des
rouleaux à couteaux.
2. Description de lʼappareil (figure 1/2)
1. Touche de commutation marche/arrêt
2. Verrouillage de démarrage
3. Conduite réseau
4. Déchargeur pour câble
5. Guidon supérieur
6. Guidon de pousse inférieur
7. Maintien du guidon
8. Réglage de la profondeur
9. Panier collecteur
10. Clapet dʼéjection
11. Parties du châssis pour panier collecteur
12. Brides de fixation de câble
13. Vis de fixation pour guidon
14. Vis de fixation pour le guidon
15. Cylindre de l’aérateur
3. Utilisation conforme à lʼaffectation
En fonction de lʼaffectation prévue, on peut employer
lʼappareil comme un scarificateur ou un aérateur,
quelques manipulations suffisent à cet effet pour
remplacer le rouleau. Le rouleau du scarificateur
permet dʼarracher du sol la mousse et les mauvaises
herbes avec les racines ce qui ameulit la terre. Le
gazon peut ainsi mieux absorber les substances
nutritives, tout en étant nettoyé. Nous vous
recommandons de se scarifier le gazon au printemps
(avril) et en automne (octobre).
Le cylindre de lʼaérateur gratte la surface du gazon,
lʼeau peut alors mieux sʼécouler ce qui facilite
lʼoxygénation. Aérez en fonction des besoins
pendant toute la période de croissance.
Lʼappareil convient à lʼutilisation privée dans des
jardins domestiques et de loisirs.
Sont considérés comme scarificateurs pour les
jardins domestiques et de loisirs ceux dont
lʼutilisation annuelle ne dépasse pas 10 heures et qui
sont utilisés surtout pour lʼentretien de surfaces
dʼherbe ou de gazon, ne le sont pas cependant ceux
utilisés dans les installations publiques, les parcs, les
terrains de sports ainsi que dans lʼagriculture et les
exploitations forestières.
Le respect du mode dʼemploi joint par le producteur
est la condition primordiale prélable à une utilisation
conforme de lʼappareil. Le mode dʼemploi comprend
aussi les conditions de service, de maintenance et
dʼentretien.
20
F
Anleitung_RSA_1231_SPK1:_ 21.01.2009 13:44 Uhr Seite 20
