RS V9312 Manual

Issued / Herausgegeben / Publicado / Publication 11/2000 V9312
Udgivet / Afgegeven / Utgiven
Figures / Abbildung / Figura / Figurer / Afbeeldingen
D.C. Motor and add-on Encoder
Gleichstrommotor und Zusatzcodierer
Motor de C.C. y Codificador adicional
Moteur à courant continu et codeur
DK
DC motor og tilbehørsdekoder
NL
Gelijkstroommotor en bevestigd codeerorgaan
SE
Likströmsmotor och omkodare
Instruction Leaflet
Bedienungsanleitung
Hojas de instrucciones
Feuille d’instructions
Betjeningsvejledning
Instructies
Instruktionsfolder
AB
CDE
1
2
Pinion position
A. Adaptor plate
B. Pinion
C.Motor
D.12.5mm
E. Gearhead
Ritzelposition
A. Adapterplatte
B. Ritzel
C.Motor
D.12,5mm
E. Getriebekopf
Posición del
piñón
A. Placa del
adaptador
B. Piñón
C.Motor
D.12,5 mm
E. Cabezal de
engranajes
Position du
pignon
A. Plaque
d’adaptation
B. Pignon
C.Moteur
D.12,5 mm
E. Tête motrice
Placering af
spidshjul
A. Adapterplade
B. Spidshjul
C.Motor
D.12,5 mm
E. Gearkasse
Tandwielstand
A. Adapterplaat
B. Tandwiel
C.Motor
D.12,5mm
E. Tandwielkast
Drevets läge
A. Passplåt
B. Drev
C.Motor
D.12.5mm
E. Växelhuvud
SE
NL
DK

2
12 3 45
+
PULSE
GENERATOR
PIN 3 PIN 4
PIN 2
PIN 5
PIN 1
-
+
Ground
Vcc Output
M4
3
2
REG
Vcc Vcc = 4.5V to 18V
Output On Current = 50mA
Output
Ground
A
B
Vcc
Output
T1 Pulse per rev
A/B = 50±20%
Connections
1 D.C. Supply for Motor
2 D.C. Supply for Encoder
3 Ground for Encoder
4 Output Signal
5 Ground for Motor
AB
C
D
C
A
E
ab
+-
A B
M
C
DEF
V9312
3
Connection
Diagram
A. Pin 1
B. Pin 5
C. Pulse Generator
D. Pin 2, Vcc
E. Pin 3, Ground
F. Pin 4, Output
Anschluplan
A. Pin 1
B. Pin 5
C. Impuls
generator
D. Pin 2, Vcc
E. Pin 3, Masse
F. Pin 4, Ausgang
Diagrama de
conexiones
A. Patilla 1
B. Patilla 5
C. Generador
de impulsos
D. Patilla 2, Vcc
E. Patilla 3, Masa
F. Patilla 4, Salida
Schéma de
connexions
A. Broche 1
B. Broche 5
C. Générateur
d’impulsions
D. Broche 2, Vcc
E. Broche 3, Terre
F. Broche 4 Sortie
Tilslutnings-
diagram
A. Ben 1
B. Ben 5
C. Impuls-
generator
D. Ben, 2Vcc
E. Ben 3,
Jordforbindelse
F. Ben 4, Udgang
Aansluitdiagram
A. Pen 1
B. Pen 5
C. Pulsgenerator
D. Pen, 2Vcc
E. Pen 3, Aarde
F. Pen 4, Uitgang
Kopplingsschema
A. Stift 1
B. Stift 5
C. Pulsgenerator
D. Stift 2, Vcc
E. Stift 3, Jord
F. Stift 4, Utgång
SE
NL
DK
4
Logic Diagram
A. Vcc
B. Vcc = 4.5V to 18V Output
On Current = 50mA
C. Output
D. Ground
E. 1 Pulse per rev a/b
= 50±20%
Logikdiagramm
A. Vcc
B. Vcc = 4,5V bis 18V
Stromausgang = 50mA
C. Ausgang
D. Masse
E. 1 Impuls pro Umdrehung
a/b = 50±20%
Diagrama lógico
A. Vcc
B. Vcc = 4,5 V a 18 V
Salida en corriente
= 50 mA
C. Salida
D. Masa
E. 1 Impulso por rev. a/b =
50 ± 20%
Diagramme logique
A. Vcc
B. Vcc = 4,5 à 18 V
Sortie à I = 50 mA
C.Sortie
D.Terre
E. 1 impulsion par tour A/B
= 50 ± 20%
Logisk diagram
A. Vcc
B. Vcc = 4,5 V til 18 V
Strømudgang = 50 mA
C.Udgang
D.Jordforbindelse
E. 1 impuls pr. omdr. A/B
= 50±20%
Logisch diagram
A. Vcc
B. Vcc = 4,5V tot 18V Uitgang
op stroom = 50mA
C.Uitgang
D.Aarde
E. 1 Puls per omw. A/B
= 50±20%
Logiskt schema
A. Vcc
B. Vcc = 4.5V till 18V
Utdata på ström
= 50mA
C.Utdata
D.Jord
E. 1 Puls per varv A/B
= 50±20%
SE
NL
DK

3
12 3 45
+
Connectio
1 D.C. Su
2 D.C. Su
3 Ground
4 Output
5 Ground
I
V9312

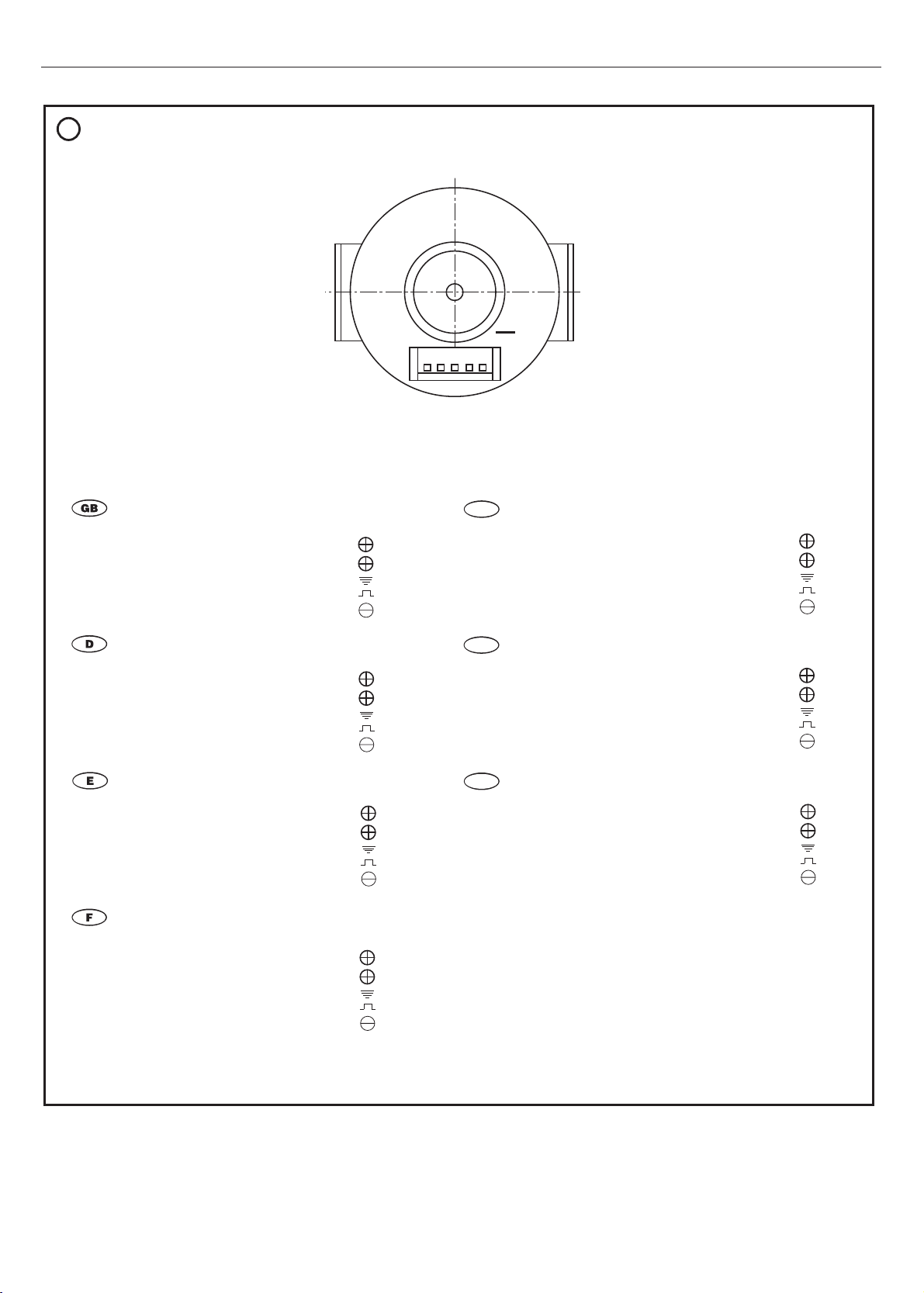

Connections
1. DC supply for Motor
2. DC Supply for Encoder
3. Ground for Encoder
4. Output Signal
5. Ground for Motor
Anschlsse
1. Gleichstromversorgung fr Motor
2. Gleichstromversorgung fr Codierer
3. Masse fr Codierer
4. Ausgangssignal
5. Masse fr Motor
Conexiones
1. Suministro de C.C. para el motor
2. Suministro de C.C. para el codificador
3. Masa para el codificador
4. Señal de salida
5. Masa para el motor
Connexions
1. Alimentation en courant continu du moteur
2. Alimentation en courant continu du codeur
3. Mise à la terre du codeur
4. Signal de sortie
5. Mise à la terre du moteur
Forbindelser
1. Jævnstrømsforsyning til motor
2. Jævnstrømsforsyning til dekoder
3. Jordforbindelse til dekoder
4. Udgangssignal
5. Jordforbindelse til motor
Aansluitingen
1. Gelijkstroomvoeding voor motor
2. Gelijkstroomvoeding voor codeerorgaan
3. Aarde voor codeerorgaan
4. Uitgangssignaal
5. Aarde voor motor
Anslutningars
1. Likströmstillförsel till motor
2. Likströmstillförsel till omkodare
3. Jord för omkodare
4. Utsignal
5. Jord för motor
SE
NL
DK
5

4
12V Motor 715-106
24V Motor 715-112
48V Motor 715-128
1 Pulse Per Rev Encoder 715-134
These motors can be attached to the range of adaptable gearboxes
(RS stock no. 718-852 etc.) by means of the metal adaptor plate
supplied with the motor and adaptor kit C, (RS stock no. 718-953).
To fit the Motor to the Gearbox Range
1. Place the spigot adaptor from kit C into the recess of the gearbox.
2. Screw the adaptor plate supplied with the motor to the
front plate of the motor (use the screws supplied with the motor).
3. The motor pinion is retained on the motor shaft using
High Strength Retainer, (RS stock no. 514-543). The application of
the adhesive to the shaft should be done with care since it is
important to ensure that a good bond is achieved.
Lightly rub the motor shaft with emery paper to provide a keyed
surface and ensure that the shaft and the pinion bore is clean and
free of grease. Apply the adhesive to the shaft and slide the pinion
into position, ensuring it sits in the correct position, rotating it on the
shaft to ensure a good spread of adhesive in the shaft/pinion joint.
Always carry out this operation with the motor shaft horizontal and
observe the adhesive manufacturer's instructions.
4. Secure the motor to the gearhead using the screws supplied.
To fit the Encoder to the Motor
1. Position the circuit board in the opposite side relative to the Crouzet
logo. Mount using the screws.
2. Solder the circuit board to the motor contacts.
(when soldering avoid excessive heat as this could lift the circuit
board track or contaminate motor brushes or melt brush housing).
3. With the motor in the horizontal position, apply adhesive
(RS stock no. 514-543) to the rear shaft and then affix magnet.
4. Clip on rear cover.
RS Components shall not be liable for any liability or loss of any nature (howsoever
caused and whether or not due to RS Components’ negligence) which may result
from the use of any information provided in RS technical literature.
