Ryobi PBC-3243M User manual

DÉBROUSSAILLEUSE RYOBI VOUS REMERCIE DE VOTRE CONFIANCE. 7
MANUEL D’UTILISATION Pour garantir votre sécurité et pour que cet outil vous donne
pleine et entière satisfaction, veuillez lire attentivement ce
MANUEL D'UTILISATION ainsi que les CONSIGNES DE
SÉCURITÉ avant toute utilisation du produit.
BRUSHCUTTER THANK YOU FOR BUYING A RYOBI PRODUCT.
12
USER’S MANUAL To ensure your safety and satisfaction, carefully read through
this USER'S MANUAL and SAFETY INSTRUCTIONS
before using the product.
HECKENSCHNEIDER RYOBI BEDANKT SICH FÜR IHR VERTRAUEN. 16
BEDIENUNGSANLEITUNG Zur Gewährleistung Ihrer Sicherheit und Ihrer Zufriedenheit
sollten Sievor jeder Verwendung des Geräts diese BEDIENUNGS-
ANLEITUNG und die SICHERHEITSVORSCHRIFTEN
gründlich durchlesen.
DESBROZADORA RYOBI LE AGRADECE LA CONFIANZA QUE HA
21
MANUAL DE UTILIZACIÓN DEPOSITADO EN NOSOTROS.
Para garantizar su seguridad y para obtener plena satisfacción de esta
herramienta, lea atentamente este MANUAL DE INSTRUCCIONES
y las correspondientes CONSIGNAS DE SEGURIDAD antes
de utilizar el producto.
DECESPUGLIATRICE RYOBI RINGRAZIA PER LA FIDUCIA ACCORDATAGLI.
26
MANUALE PER L’UTENTE Prima di utilizzare il prodotto, leggere attentamente
il presente MANUALE PER L’UTENTE e le NORME
DI SICUREZZA onde avere la garanzia di un lavoro sicuro
e soddisfacente.
ROÇADORA RYOBI AGRADECE-LHE PELA SUA CONFIANÇA . 31
MANUAL DE UTILIZAÇÃO P ara garantir a sua segurança e para que esta máquina lhe
dê uma completa satisfação, leia, por favor, atentamente este
MANUAL DE UTILIZAÇÃO assim como as INSTRUÇÕES
DE SEGURANÇA antes de qualquer utilização do produto
.
BOSMAAIER RYOBI DANKT U VOOR UW VERTROUWEN. 36
GEBRUIKERSHANDLEIDING Lees eerst deze HANDLEIDING en ook de VEILIGHEIDS-
VOORSCHRIFTEN zorgvuldig door om zeker te stellen dat u het
product veilig en naar volle tevredenheid zult gebruiken.
RÖJSÅG RYOBI TACKAR FÖR DITT FÖRTROENDE. 41
INSTRUKTIONSBOK För att garantera din säkerhet och för en tillfredsställande
användning, läs noga igenom denna BRUKSANVISNING och
SÄKERHETSFÖRESKRIFTERNA innan du börjar
använda verktyget.
KRATRYDDER TIL LYKKE MED DET NYE RYOBI REDSKAB .45
BRUGERVEJLEDNING Af hensyn til sikkerheden og for at opnå de bedste resultater
skal denne BRUGERVEJLEDNING og SIKKERHEDSREGLERNE
læses grundigt igennem, inden maskinen tages i brug.
RYDDESAG TAKK FOR AT DU KJØPTE ET RYOBI VERKTØY. 49
BRUKSANVISNING For å garantere din sikkerhet og for at du skal være helt tilfreds med
verktøyet, vennligst les nøye gjennom denne BRUKSANVISNINGEN
og SIKKERHETSFORSKRIFTENE før produktet tas i bruk.
PENSAIKKOAURA RYOBI ON KIITOLLINEN LUOTTAMUKSESTASI. 53
KÄYTTÄJÄN KÄSIKIRJA Turvallisuutesi takeeksi ja jotta tämä työkalu tyydyttäisi täysipainoisesti
kaikki toivomuksesi, lue tämä KÄYTTÄJÄN KÄSIKIRJA sekä
TURVALLISUUSOHJEET huolellisesti ennen sen käyttöä.
ΘΑΜΝΟΚΟΠΤΗΣ Η RYOBI ΣΑΣ ΕΥΧΑΡΙΣΤΕΙ ΓΙΑ ΤΗΝ 57
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ ΕΜΠΙΣΤΟΣΥΝΗ ΣΑΣ.
Προσ εξασφάλιση τησ ασφάλειάσ και για να σασ αποφέρει
το εργαλείο αυτ πλήρη ικανοποίηση, διαβάστε προσεκτικά
τισ παρούσεσ Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ καθώσ και τισ ΣΥΣΤΑΣΕΙΣ
ΑΣΦΑΛΕΙΑΣ πριν χρησιµοποιήσετε το προϊν.
F
GB
D
E
I
P
NL
S
DK
N
FIN
GR
PBC-3243M/PBC-3243ML
PBC-4243M/PBC-5043M
225907 EC
12-02
PBC manual.qxd 18/11/05 12:01 Page 1

Sous réserve de modifications techniques / Subject to technical modifications / Technische Änderungen vorbehalten /
Bajo reserva de modificaciones técnicas / Con riserva di eventuali modifiche tecniche / Com reserva de modificações técnicas /
Technische wijzigingen voorbehouden / Med förbehåll för tekniska ändringar / Med forbehold for tekniske ændringer /
Med forbehold om tekniske endringer / Tekniset muutokset varataan / Υπ την επιφύλαξη τεχνικών τροποποιήσεων
Attention ! Il est indispensable que vous lisiez les instructions contenues dans ce manuel avant
le montage et la mise en service de l’appareil.
Important! It is essential that you read the instructions in this manual before mounting and operating
this machine.
Achtung! Bitte lesen Sie unbedingt vor Montage und Inbetriebnahme die Hinweise dieser
Bedienungsanleitung.
¡Atención! Es imprescindible que lea las instrucciones de este manual antes del montaje y de la
puesta en servicio.
Attenzione! Prima di procedere al montaggio e alla messa in funzione, è indispensabile leggere
attentamente le istruzioni del presente manuale.
Atenção! É indispensável ler as instruções deste manual antes de montar e pôr em serviço.
Let op ! Het is absoluut noodzakelijk vóór montage en inbedrijfstelling de aanwijzingen in deze
handleiding te lezen.
Observera! Det är nödvändigt att läsa instruktionerna i denna bruksanvisning före montering och
driftsättning.
OBS! Denne brugsanvisning skal læses igennem inden montering og ibrugtagning.
Advarsel! Vennligst les instruksjonene i denne bruksanvisningen før du monterer og tar i bruk
maskinen.
Huomio! On ehdottoman välttämätöntä lukea tässä käyttöohjeessa annetut ohjeet ennen
asennusta ja käyttöönottoa.
Προσοχή ! Είναι απαραίτητο να διαβάσετε τισ συστάσεισ των οδηγιών αυτών πριν τη
συναρµολγηση και τη θέση σε λειτουργία.
PBC manual.qxd 18/11/05 12:01 Page 2

Fig. 1
Fig. 2 Fig. 3
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
16
14
15
15
PBC manual.qxd 18/11/05 12:01 Page 3

Fig. 4
PBC-3243M/PBC-3243ML
PBC-4243M/PBC-5043M
Fig. 5
A
B
Fig. 7
A
B
Fig. 6
A
B
Fig. 8
HG
B
A
D
E
F
C
G
H
DE
F
PBC manual.qxd 18/11/05 12:01 Page 4

Fig. 9
A
Fig. 1 0 Fig. 1 1
Fig. 1 2 Fig. 1 3
A
BC
AD
C
B
Fig. 1 4 Fig. 1 5
A
A
B
A
PBC-3243MPBC-3243ML
PBC-4243M/PBC-5043M
PBC manual.qxd 18/11/05 12:01 Page 5

Fig. 1 7
Fig. 1 8 Fig. 1 9
Fig. 1 6
A
A
B
A
PBC manual.qxd 18/11/05 12:01 Page 6

7
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
FR

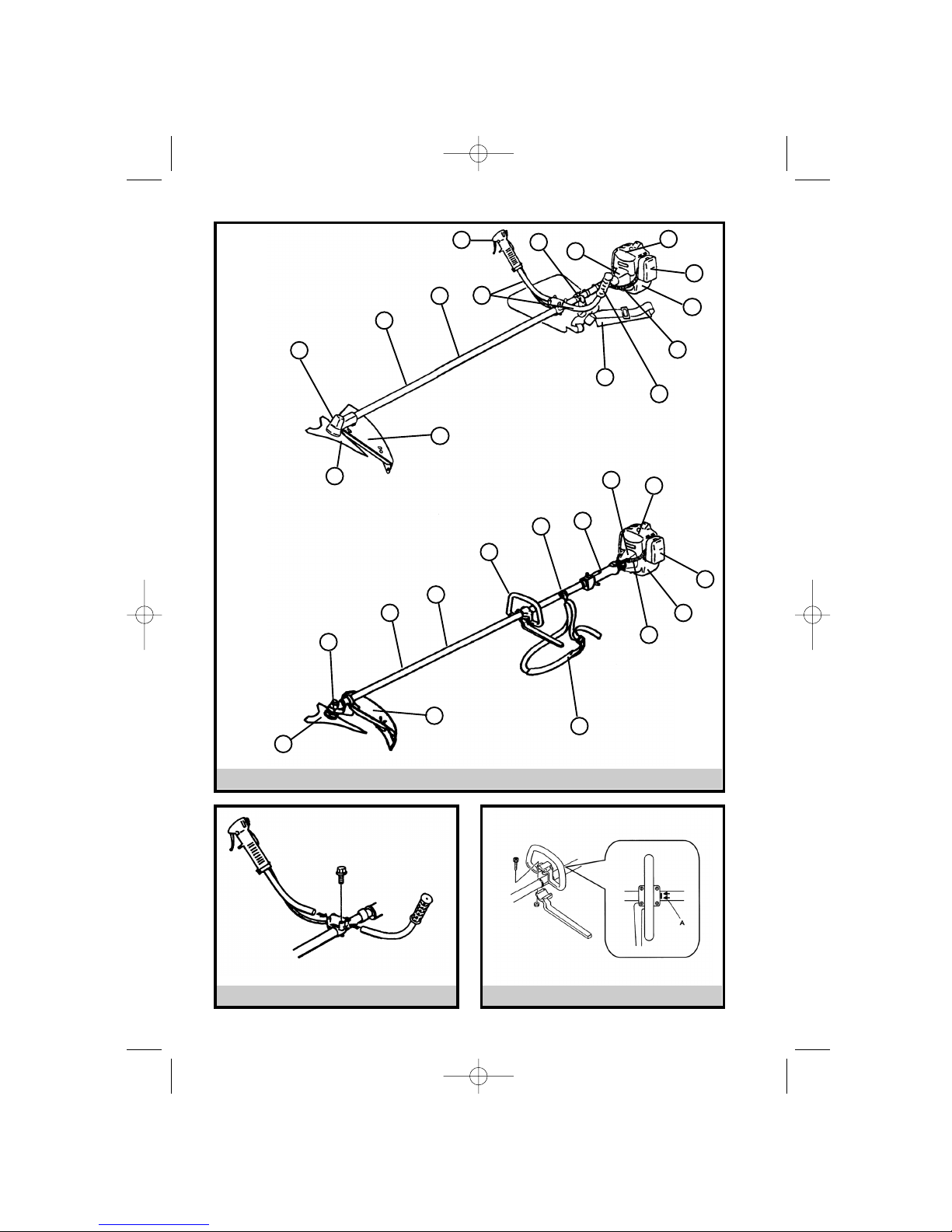

Fig. 1
1. Carter d'engrenage
2. Tube de transmission
3. Nom du modèle
4. Poignée
5. Bouton d'accélérateur et bouton d'arrêt
6. Bague de fixation du harnais
7. Logement du tambour d'embrayage
8. Moteur
9. Filtre à air
10. Réservoir de carburant
11. Câbles du bouton d'accélérateur et du bouton
d'arrêt
12. Manche en caoutchouc
13. Harnais
14. Carter de protection pour le système de coupe
15. Lame de coupe
16. Poignée en “D”
■SIGNIFICATION DES SYMBOLES
Indique un avertissement, un danger, une mise en
garde.
Prenez le temps de bien lire et de bien comprendre
ce manuel d'utilisation.
Portez un casque s'il existe un risque de chute
d'objets.
Portez des lunettes de protection lorsque vous
utilisez la débroussailleuse/coupe-bordures.
Portez une protection auditive lorsque vous utilisez
la débroussailleuse/coupe-bordures.
Portez des gants si vous utilisez la débroussailleuse
avec une lame métallique.
Portez des chaussures de sécurité si vous utilisez
la débroussailleuse avec une lame métallique.
Ne placez pas vos mains près de ou sous le
système de coupe lorsqu'il est en rotation.
Ne placez pas vos pieds près de ou sous le
système de coupe lorsqu'il est en rotation.
Les visiteurs éventuels doivent se tenir à au moins
15 mètres de la machine.
Méfiez-vous des objets qui peuvent être projetés,
notamment par ricochet.
Danger, risque d'incendie : L'essence est une
substance inflammable. N'injectez jamais de
carburant dans le réservoir de la débroussailleuse/
coupe-bordures si le moteur est en fonctionnement
ou s'il est encore chaud. Ne fumez pas et tenez le
carburant éloigné de toute source de chaleur.
L'inhalation des fumées d'échappement peut
s'avérer mortelle. Ne faites jamais démarrer et
n'utilisez pas la débroussailleuse à l'intérieur d'une
pièce ou d'un bâtiment fermé.
Avertissement, surfaces chaudes : Tout contact
avec des surfaces chaudes peut entraîner des
brûlures graves. Durant l'utilisation et pendant
quelques minutes après l'arrêt de l'outil, le moteur et
le carter d'engrenage sont très chauds. Ne touchez
pas les surfaces chaudes de la machine telles que
le cylindre, le silencieux et le carter d'engrenage.
Élément PBC-3243M PBC-3243ML PBC-4243M PBC-5043M
Cylindrée, cm331,8 31,8 41,5 50,2
Vitesse sans charge, min-1 3000 3000 2600 2600
Vitesse moteur maxi. recommandée, min-1 10700 10700 10300 10300
Vitesse de l'arbre de sortie, min-1 8000 8000 8000 8000
Puissance moteur maxi., conformément à 0,88 0,88 1,33 1,47
la norme ISO 8893, kW
Bougie NGK BPMR6Y NGK BPMR6Y NGK BPMR6Y NGK BPMR6Y
Capacité du réservoir de carburant, litres 1,0 1,0 1,0 1,0
Largeur de coupe avec la tête de fil, mm 420 420 430 430
Poids sans carburant, système de coupe
et carter de protection, kg 5,9 5,9 7,8 7,8
Niveaux sonores
Niveau de pression acoustique équivalent (LPAav),
mesuré selon la norme ISO 7917, dB(A)
Lame coupe-herbe : 93,5 93,5 95,0 95,0
Tête de fil : 94,5 94,5 96,0 96,0
Niveaux sonores
Niveau de puissance acoustique garanti (LWAG),
défini conformément à la directive
2000/14/CE, dB(A) 114 114 116 116
Niveau de puissance acoustique équivalent (LWA),
mesuré selon les normes ISO 3744, 10884, dB(A) 112 112 113 113
Niveaux de vibrations
Niveaux de vibrations sur les bras de poignée,
mesurés selon la norme ISO 7916, m/s2
Bras gauche/droit, sans charge : 3,3/3,6 3,5/3,8 3,5/3,9 3,5/3,9
Lame coupe-herbe, bras gauche/droit, en charge : 4,8/6,3 5,6/5,6 3,2/4,6 3,2/4,6
Tête de fil, bras gauche/droit, en charge : 5,4/5,5 4,6/6,4 3,9/4,4 3,9/4,4
PBC manual.qxd 18/11/05 12:01 Page 7

FR
8
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
Vitesse maximale de l’arbre de sortie : 8000 tr/min.
Niveau de puissance acoustique garanti :
114/116 dB(A).
■APPLICATIONS
(N'utilisez votre outil que pour les applications mentionnées
ci-dessous).
1. La coupe des broussailles
2. La coupe de l'herbe
LAME TÊTE DE FIL
(255 mm) COUPE-HERBE
BROUSSAILLES X
HERBE X X
BORDURES X
■ACCESSOIRES STANDARD
•HARNAIS
•LAME (3 DENTS)
•TÊTE DE FIL NYLON
•CARTER DE PROTECTION
•RALLONGE DE PROTÈGE-LAME
•AXE DE BLOCAGE
•CLÉ 13-19 mm/TOURNEVIS
•CLÉ 8-10 mm
•PROTÈGE-LAME
■INSTALLATION DE LA POIGNÉE
(VOIR FIG. 2) [MODÈLES
PBC-3243M, PBC-4243M,
PBC-5043M UNIQUEMENT]
1. Desserrez les quatre vis sur la partie supérieure de la
patte de verrouillage.
2. Insérez les bras gauche et droit de la poignée dans la
patte de verrouillage.
Remarque : le bras de la poignée qui comporte le bouton
d'accélérateur et le bouton d'arrêt doit se
trouver sur le côté droit de la débroussailleuse/
coupe-bordures.
3. Réglez les bras de la poignée sur la position souhaitée,
puis resserrez les quatre vis.
■INSTALLATION DE LA POIGNÉE
EN "D" (VOIR FIG. 3)
La poignée en "D" doit être montée à l'endroit indiqué par les
flèches (A), le bras de la poignée orienté vers le carter
d'engrenage.
[Modèle PBC-3243ML uniquement]
1. Insérez le manchon en caoutchouc sur le tube.
2. Placez la poignée en "D" et le bras de la poignée autour
du manchon.
3. Fixez l'ensemble à l'aide des quatre vis et écrous.
Serrez fermement les vis.
■INSTALLATION DU CARTER
DE PROTECTION (VOIR FIG. 4)
AVERTISSEMENT :
N’utilisez jamais votre débrousailleuse si le protège-
lame n’est pas en place.
•Fixez le carter de protection au carter d'engrenage à
l'aide des quatre vis M5X12, tel qu'illustré à la figure 4.
(MODÈLE PBC-3243M)
•Fixez le carter de protection au carter d'engrenage à l'aide
des deux vis M6X30, tel qu'illustré à la figure 4. (MODÈLES
PBC-4243M/PBC-5043M)
■FIXATION DU COUPE-FIL ET
DE LA RALLONGE
DE PROTÈGE-LAME AU CARTER
DE PROTECTION (VOIR FIG. 5)
1. Fixez le coupe-fil (A) au carter de protection à l'aide des
deux vis M5X25, des rondelles-freins et des écrous à six
pans, tel qu'illustré à la figure 5.
2. Fixez la rallonge de protège-lame (B) au carter de
protection à l'aide des cinq vis M5X15, des rondelles-
freins et des écrous à six pans, tel qu'illustré à la figure 5.
■INSTALLATION
DU SYSTÈME DE COUPE
AVERTISSEMENT :
•N’utilisez pas de lame de scie.
•Ne fixez aucun système de coupe à l'outil sans avoir
au préalable installé correctement toutes les pièces
nécessaires. Si vous n'utilisez pas les pièces
adaptées, le système de coupe risque d'être projeté
et de provoquer de graves blessures à votre encontre
ou à l'encontre des personnes présentes.
■LAME DE DÉBROUSSAILLEUSE
(VOIR FIG. 6)
1. Retirez le boulon de lame, le bol glisseur et la rondelle de
verrouillage situés sur l'arbre de fixation du carter d'engrenage.
Remarque : le boulon de lame a un pas de vis gauche (A).
2. Installez la lame de débroussailleuse sur l'adaptateur de
moyeu, puis réinstallez la rondelle de verrouillage, le bol
glisseur et le boulon de lame.
3. Alignez le trou de l'adaptateur de moyeu sur la rainure
de guidage dans le carter d'engrenage.
4. Insérez l'axe de blocage dans le trou de l'adaptateur de
moyeu et la rainure de guidage dans le carter d'engrenage
afin de verrouiller l'arbre de fixation (B).
5. Resserrez le boulon de lame.
■FIL NYLON DE COUPE-BORDURES
(VOIR FIG. 7)
1. Alignez le trou de l'adaptateur de moyeu sur la rainure
de guidage dans le carter d'engrenage.
2. Insérez l'axe de blocage dans le trou de l'adaptateur de
moyeu et dans la rainure de guidage du carter
d'engrenage afin de verrouiller l'arbre de fixation (B).
3. Insérez l'adaptateur de tête de fil (A) dans l'arbre de
fixation, puis serrez la tête de fil à la main.
Remarque : l'adaptateur de tête de fil a un pas de vis
gauche (A).
PBC manual.qxd 18/11/05 12:01 Page 8

■MARCHE/ARRÊT
AVERTISSEMENT :
Mélangez et injectez le carburant à l'extérieur, loin
de toute étincelle ou flamme. Retirez soigneusement
le bouchon du réservoir après avoir arrêté le
moteur. Ne fumez pas lorsque vous réinjectez du
carburant ou lorsque vous mélangez du carburant.
■ POUR FAIRE DÉMARRER
MISE EN GARDE
• Afin d'éviter que le moteur cale, assurez-vous que
l'essence et l'huile sont bien mélangées.
• Pour ne pas endommager le lanceur, ne tirez pas le
câble sur toute sa longueur.
• Ne relâchez pas brusquement le câble du lanceur
lorsque celui-ci est complètement tendu. Cela risquerait
de casser des éléments du moteur.
1. Il est recommandé d'utiliser l'outil avec un mélange d'essence
sans plomb et d'huile de synthèse pour une utilisation non
polluante. La proportion du mélange doit être de 50:1 (2%). Si
l'huile utilisée est minérale, la proportion doit être de 25:1 (4%).
• Huile de synthèse : qualité "FC" selon la codification JASO.
• Huile minérale : qualité "FB" selon la codification JASO.
Avant de mettre le moteur en marche
1. Remplissez le réservoir de carburant et laissez la
débroussailleuse/coupe-bordures sur le sol.
2. Assurez-vous que le système de coupe est exempt de
débris de verre, de clous, de câbles métalliques, de
pierres ou tout autre élément gênant.
3. Éloignez les visiteurs éventuels, les enfants et les animaux
domestiques de la zone de travail.
• Pensez à toujours protéger vos yeux au moyen de
lunettes de sécurité et portez toujours une protection
auditive permettant d'amortir les bruits.
• Portez toujours un pantalon long et épais, une chemise
à manches longues, des bottes et des gants pour
travailler avec cet outil. Ne portez pas de vêtements
amples, de bijoux, de pantalons courts ou de sandales
et ne travaillez jamais pieds nus. Attachez vos cheveux
au-dessus de vos épaules.
• N'utilisez jamais cette débroussailleuse/coupe-bordures
si vous êtes fatigué, malade ou sous l'emprise de l'alcool,
de drogues ou si vous prenez des médicaments.
• Pensez à sécuriser la lame métallique au moment de
ranger ou de transporter l'outil.
Procédure pour le démarrage à froid
(voir Fig. 8)
1. Mettez le levier de starter (A) en position de fermeture ( ).
2. Pressez la pompe d'amorçage (B) jusqu'à ce que le
carburant traverse le tuyau d'aspiration (C) en direction
du réservoir principal. Ce flux de carburant doit être quasi
limpide, sans mousse ni bulle.
3. Placez le bouton d'arrêt (D) sur la position START/ON
(G) et le bouton d'accélérateur sur la position intermédiaire
(E : appuyez sur F), puis tirez le câble du lanceur. Une fois
le moteur lancé, mettez le levier de starter en position
d'ouverture ( ). Appuyez sur le bouton d'accélérateur
puis relâchez-le pour lui permettre de revenir en position
de repos.
Si le moteur cesse de fonctionner avant que vous ayez
mis le levier de starter en position d'ouverture ( ) :
poursuivez la manœuvre et ouvrez le levier de starter,
tirez le câble du lanceur avec le bouton d'accélérateur
en position intermédiaire.
Redémarrage à chaud (voir Fig. 8)
Pour démarrer le moteur lorsqu'il est déjà échauffé (redémarrage
à chaud) :
1. Mettez le levier de starter en position d'ouverture ( ) et
placez le bouton d'arrêt sur la position START/ON (G).
2. Laissez le bouton d'accélérateur en position de repos et
tirez le levier du démarreur.
3. Si le moteur ne démarre toujours pas après trois ou quatre
tentatives, appliquez la procédure pour le démarrage à
froid indiquée ci-avant.
Pour arrêter le moteur (voir Fig. 8)
1. Relâchez le bouton d'accélérateur.
2. Placez le bouton d'arrêt sur la position STOP/OFF (H).
■RÉGLAGE DE LA VITESSE
SANS CHARGE (VOIR FIG. 9)
Vous pouvez régler la vitesse sans charge pendant que le
système de coupe est en marche.
Portez l'équipement de protection individuel conseillé et respectez
toutes les consignes de sécurité.
Maintenez vos mains et votre corps à distance du système
de coupe.
Lorsque le bouton d'accélérateur est relâché, le moteur doit
revenir à une vitesse sans charge.
La vitesse adaptée aux modèles PBC-4243M et PBC-5043M
est de 2400-2800 min-1et de 2700-3300 min-1pour le modèle
PBC-3243M (ou juste inférieure à la vitesse d'embrayage).
Le système de coupe ne doit pas être en rotation et le moteur ne
doit pas caler (cesser de fonctionner) en conditions de vitesse
sans charge.
Pour régler la vitesse sans charge du moteur, tournez la vis de
réglage de la vitesse sans charge (A) située sur le carburateur.
■POSITION D'UTILISATION
(VOIR FIG. 10 - 11)
1. Vous devez obligatoirement porter le harnais fixé
à la débroussailleuse/coupe-bordures, et tenir l'outil à
votre droite.
[Modèles PBC-4243M, PBC-5043M uniquement]
2. Vous devez tenir le bras droit de la poignée de la main
droite, les doigts posés sur le bouton d'accélérateur.
3. De la main gauche, tenez le bras gauche de la poignée,
en maintenant fermement le manche en caoutchouc avec
tous vos doigts, y compris le pouce.
[Modèles PBC-3243M, PBC-3243ML uniquement]
2. Vous devez tenir le tube de transmission de la main droite,
les doigts posés sur le bouton d'accélérateur. Votre bras
droit doit être légèrement plié.
3. Tenez la poignée en "D" de la main gauche, en encerclant
fermement le manche avec tous vos doigts. Votre bras
gauche doit être tendu. Si nécessaire, placez la poignée
en "D" plus haut ou plus bas sur le tube pour obtenir une
position de travail confortable.
4.
Donnez de la puissance au moteur et laissez-lui le temps
d'atteindre sa vitesse de coupe avant d'approcher la zone
de broussailles ou d'herbe à couper.
5. Relâchez toujours le bouton d'accélérateur et laissez le
moteur revenir à une vitesse sans charge lorsque vous
n'effectuez pas de coupe.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
9
FR
PBC manual.qxd 18/11/05 12:01 Page 9

6. Arrêtez le moteur lorsque vous vous déplacez entre deux
espaces de travail.
• Si le système de coupe se bloque, arrêtez le moteur
immédiatement.
• Assurez-vous que toutes les pièces rotatives ne sont
plus en mouvement et débranchez la bougie avant
d'inspecter l'outil pour vérifier s'il est endommagé.
• N'utilisez jamais une débroussailleuse/coupe-bordures
dont le système de coupe ou le carter de protection
serait ébréché, fissuré ou brisé.
■HARNAIS (VOIR FIG. 12)
AVERTISSEMENT :
N’utilisez jamais votre débroussailleuse sans
le harnais.
Insérez le crochet (A) dans la bague (B) située sur le tube de
transmission. Pour ôter rapidement le harnais du coupe-
bordures/débroussailleuse, relevez la languette (C).
■UTILISATION
AVERTISSEMENT :
Éloignez les enfants, les visiteurs et les animaux
domestiques de la zone de travail. Les enfants,
visiteurs et assistants éventuels doivent se tenir
dans un rayon de 15 mètres à l'écart de la
débroussailleuse/ coupe-bordures. Dans le cas où
une personne s'approcherait de votre zone
de travail, arrêtez immédiatement le moteur et le
système de coupe.
Sens de coupe de la lame de débroussailleuse
(voir Fig. 13)
Lorsque vous coupez d'épaisses broussailles, faites toujours
osciller la débroussailleuse de la droite vers la gauche.
Si vous faites osciller la débroussailleuse de la gauche vers
la droite, vous risquez de provoquer un rebond de la lame.
A:Sens d'oscillation (CORRECT)
B : Aucun risque de rebond
C : Sens d'oscillation (INCORRECT)
D : Risque de rebond (DANGER)
■ENTRETIEN
Filtre à air (voir Fig. 14)
•Le filtre à air doit être nettoyé chaque jour, voire plus
fréquemment encore si votre environnement de travail
est extrêmement poussiéreux.
•Il doit en outre être remplacé après chaque période de
100 heures d'utilisation.
1. Retirez l'élément filtrant en mousse (A).
2. Nettoyez-le à l'eau tiède savonneuse. Laissez-le sécher
complètement.
3. Appliquez en couche légère un peu d'huile de moteur
SAE 30 sur l'élément filtrant en mousse et pressez-le
pour retirer un éventuel excès d'huile.
4. Replacez l'élément filtrant en mousse et le capot du filtre.
Filtre à carburant (voir Fig. 15)
Le filtre à carburant doit également être remplacé après chaque
période de 100 heures d'utilisation.
1. Assurez-vous que le réservoir de carburant est vide.
2. Dévissez le bouchon du réservoir, tirez puis ôtez la tige
du bouchon (A).
3. À l'aide d'un crochet métallique, retirez avec précaution
le filtre à carburant via l'ouverture destinée au remplissage
du carburant.
4. Prenez le tuyau pour combustible près de l'attache du filtre
à carburant et ôtez le filtre (B), mais ne lâchez pas le tuyau.
5. Tout en maintenant le tuyau pour combustible,
fixez le nouveau filtre à carburant.
6. Déposez le nouveau filtre à carburant dans le réservoir.
7. Assurez-vous que le nouveau filtre à carburant n'est pas
coincé dans un coin du réservoir et que le tuyau pour
combustible n'est pas emmêlé (pas de nœud) avant de
réinjecter le carburant.
Bougie (voir Fig. 16)
•La bougie doit être ôtée du moteur et examinée après
chaque période de 25 heures d'utilisation.
•Remplacez-la après chaque période de 100 heures
d'utilisation.
1. Appliquez à plusieurs reprises une légère torsion d'avant
en arrière au capuchon haute tension de la bougie afin de
le desserrer, puis ôtez-le de la bougie.
2. Retirez la bougie.
3. Nettoyez les électrodes avec une brosse dure.
4. Réglez l'écartement des électrodes sur 0,6-0,7 mm.
5. Remplacez la bougie si elle est encrassée par de l'huile,
endommagée, ou si les électrodes sont usées.
6. Ne serrez pas trop la bougie au moment de son
installation. Le couple de serrage est de 12-15 Nm.
Ailettes de refroidissement du cylindre
(voir Fig. 17)
•Les ailettes de refroidissement du cylindre doivent être
nettoyées après chaque période de 25 heures d'utilisation
ou bien une fois par semaine selon le cas.
•L'air doit pouvoir circuler librement autour de et dans les
ailettes de refroidissement du cylindre afin d'éviter toute
surchauffe du moteur. Les feuilles, l'herbe, la saleté et
les déchets divers accumulés sur les ailettes augmentent
la température de fonctionnement du moteur, ce qui peut
limiter ses performances et réduire sa durée de vie.
1. Desserrez le dispositif de verrouillage et soulevez le capot
du cylindre.
2. Nettoyez toute trace de saleté et ôtez les déchets des
ailettes de refroidissement et de la base du cylindre.
3. Remettez le capot du cylindre en place.
Lubrification du carter d'engrenage
(voir Fig. 18)
•La lubrification du carter d'engrenage doit être envisagée
après chaque période de 30 heures d'utilisation.
•Retirez le système de coupe et l'adaptateur de moyeu.
•Nettoyez toute trace de saleté et ôtez les déchets
éventuellement accumulés dans l'espace entre
l'adaptateur de moyeu et le carter d'engrenage.
Ôtez le bouchon de graisse situé sur le côté du carter
d'engrenage. Tout en tournant l'arbre de fixation,
injectez une graisse anti-friction à base de lithium (A :
P/N 211337) dans l'orifice du bouchon (B) jusqu'à ce que
le carter d'engrenage soit plein. Remettez l'adaptateur
de moyeu et le bouchon de graisse en place.
Inspection quotidienne
•Assurez-vous que le système de coupe ne présente ni
fissure ni dégât apparent. Si le système de coupe est
endommagé, remplacez-le.
•Assurez-vous que le moteur ne présente aucune fuite de
carburant. Effectuez les réparations qui s'imposent en
cas de fuite.
•Contrôlez tous les systèmes de fixation de l'unité.
S'ils sont desserrés, resserrez-les correctement.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
10
FR
PBC manual.qxd 18/11/05 12:01 Page 10

Stockage (voir Fig. 19)
Pour le stockage longue durée du coupe-bordures/
débroussailleuse :
1. Videz le réservoir de carburant dans un conteneur de
stockage du carburant approprié.
2. Pressez la pompe d'amorçage du carburateur jusqu'à ce
que tout le carburant se soit déversé via le tuyau
d'aspiration transparent.
3. Lancez le moteur pour épuiser tout reste de carburant
dans le carburateur.
4. Appliquez les procédures d'entretien et de maintenance
classiques et procédez aux réparations nécessaires.
5. Retirez la bougie et injectez une très petite quantité d'huile
de moteur dans le cylindre.
6. Tirez une fois le levier du démarreur.
7. Tirez lentement le levier du démarreur pour amener le
piston en haut du cylindre (PMH).
8. Remettez la bougie en place.
9. Rangez la débroussailleuse/coupe-bordures dans un
endroit sec, à l'abri des excès de chaleur, des étincelles
et des flammes.
■GARANTIE
Ce produit Ryobi est garanti contre les vices de fabrication et
les pièces défectueuses pour une durée de vingt-quatre (24)
mois, à compter de la date faisant foi sur l'original de la facture
établie par le revendeur à l'utilisateur final.
Les détériorations provoquées par l'usure normale, par une
utilisation ou un entretien anormal ou non autorisé, ou par une
surcharge sont exclues de la présente garantie de même que
les accessoires tels que batteries, ampoules, lames, embouts,
sacs, etc.
En cas de mauvais fonctionnement au cours de la période de
garantie, veuillez envoyer le produit NON DÉMONTÉ avec la
preuve d'achat à votre fournisseur ou au Centre Service Agréé
Ryobi le plus proche de chez vous.
Vos droits légaux se rapportant aux produits défectueux ne sont
pas remis en cause par la présente garantie.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
11
FR
PBC manual.qxd 18/11/05 12:01 Page 11

Fig. 1
1. Gearcase
2. Shaft assembly
3. Model name
4. Horn handle
5. Throttle trigger and stop switch
6. Attachment ring for shoulder harness
7. Clutch drum housing
8. Engine
9. Air filter
10. Fuel tank
11. Throttle cable and stop switch wires
12. Handle grip
13. Shoulder harness
14. Cutting attachment guard
15. Cutting blade
16. Loop handle
■SYMBOL EXPLANATION
Indicates Warning, Danger, Caution.
Take the time to read and understand this User's Manual.
Wear head protection where there is a risk of falling
objects.
Wear eye protection when operating the trimmer/
brushcutter.
Wear ear protection when operating the trimmer/
brushcutter.
Wear gloves when operating the brushcutter with
a metal blade.
Wear safety footwear when operating the brushcutter
with a metal blade.
Do not put your hands near or under the rotating
cutting attachment.
Do not put your feet near or under the rotating cutting
attachment.
Make sure that bystanders are at least 15 m away
from the machine.
Beware of flying objects especially by ricochet.
Fire hazard: Gasoline is flammable. Never pour fuel
in the trimmer/brushcutter fuel tank while the engine
is running or still hot. Do not smoke and keep the fuel
away from any sources of heat.
Breathing exhaust fumes may be fatal. Never start or
run the engine inside an enclosed room or building.
Hot surface warning: Contact with hot surfaces may
cause serious burns. During use and for a little while
after stopping the engine, the engine and the gearcase
are very hot. Do not touch the hot surfaces of the unit
such as the cylinder, silencer and gearcase.
Maximum speed of output axle, Max 8000 rpm/min.
Guaranteed sound power level: 114/116 dB(A)
Item PBC-3243M PBC-3243ML PBC-4243M PBC-5043M
Engine displacement, cc 31.8 31.8 41.5 50.2
Idling speed, min-1 3000 3000 2600 2600
Recommended maximum engine speed, min-1 10700 10700 10300 10300
Speed of output axle, min-1 8000 8000 8000 8000
Maximum engine power, 0.88 0.88 1.33 1.47
according to ISO 8893, kW
Spark plug NGK BPMR6Y NGK BPMR6Y NGK BPMR6Y NGK BPMR6Y
Fuel tank capacity, litres 1.0 1.0 1.0 1.0
Cutting width with trimmer head, mm 420 420 430 430
Weight without fuel,
cutting attachment and guard, kg 5.9 5.9 7.8 7.8
Noise levels
Equivalent sound pressure level (LPAav),
measured according to ISO 7917, dB(A)
Grass blade: 93.5 93.5 95.0 95.0
Trimmer head: 94.5 94.5 96.0 96.0
Noise levels
Guaranteed sound power level (LWAG),
determined according to directive
2000/14/EC, dB(A) 114 114 116 116
Equivalent sound power level (LWA),
measured according to ISO 3744 and 10884 dB(A) 112 112 113 113
Vibration levels
Vibration levels on the handles measured
according to ISO 7916, m/s2
Idling left/right handles: 3.3/3.6 3.5/3.8 3.5/3.9 3.5/3.9
Grass blade, right/left handles, running: 4.6/6.3 5.6/5.6 3.2/4.6 3.2/4.6
Trimmer head, left/right handles, running: 5.4/5.5 4.6/6.4 3.9/4.4 3.9/4.4
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
GB
12
PBC manual.qxd 18/11/05 12:01 Page 12

■APPLICATIONS
(Use this tool only for the purposes listed below.)
1. Cutting brush
2. Cutting grass
BLADE GRASS TRIMMER
(255 mm) HEAD
BRUSH X
GRASS X X
EDGING X
■STANDARD ACCESSORIES
•HARNESS
•BLADE (3 TEETH)
•NYLON TRIMMER HEAD
•BLADE GUARD
•GUARD EXTENSION
•LOCK PIN
•13-19 mm SPANNER/SCREW DRIVER
•8-10 mm SPANNER
•BLADE GUARD
■HORN HANDLE INSTALLATION
(SEE FIG. 2) [MODELS:
PBC-3243M, PBC-4243M,
PBC-5043M]
1. Loosen the four screws on the upper part of the clamp
bracket.
2. Insert the left and right horn handles into the clamp
bracket.
Note: the horn handle with the throttle trigger and stop
switch goes on the right-hand side of the
trimmer/brushcutter.
3. Adjust the horn handles to the desired position, then
tighten the four screws.
■LOOP HANDLE INSTALLATION
(SEE FIG. 3)
Loop handle must be assembled gearcase side from the
arrow (A).
[Models: PBC-3243ML]
1. Slip the rubber sleeve around the shaft.
2. Place the loop handle and the bottom clamp over the
rubber sleeve.
3. Install the four screws and nuts. Tighten the screws evenly.
■INSTALLING THE GUARD
(SEE FIG. 4)
WARNING:
Never operate the Trimmer / Brushcutter without
the guard in place.
•Attach the blade guard to the gearcase with the four
M5X12 screws as shown in figure 4.
(MODEL PBC-3243M)
•Attach the blade guard to the gearcase with the two
M6X30 screws as shown in figure 4.
(MODEL PBC-4243M/ PBC-5043M)
■INSTALLING THE STRING
CUTOFF BLADE AND GUARD
EXTENSION TO THE BLADE
GUARD (SEE FIG. 5)
1. Fasten the string cutoff blade (A) to the blade guard with
the two M5X25 screws, lock washers and hex nuts as
shown in figure 5.
2. Attach the guard extension (B) to the blade guard with
the five M5X15 screws, washers and hex nuts as shown
in figure 5.
■INSTALLING THE CUTTING
ATTACHMENT
WARNING:
•Do not use the saw blade.
• Make sure you have properly installed all required
parts before mounting any cutting attachment on
the unit. Failure to use the proper parts can cause the
cutting attachment to fly off and seriously injure
the operator and/or bystanders.
■BRUSHCUTTER BLADE
(SEE FIG. 6)
1. Remove the blade bolt, stabiliser and clamping washer
from the attaching shaft out of the gearcase.
Note: The blade bolt has left-hand thread (A).
2. Install the brushcutter blade onto the boss adapter,
then put the clamping washer, stabiliser and blade bolt
back in place.
3. Align the hole in the boss adapter with the guide slot in
the gearcase.
4. Insert the lock pin into the hole in the boss adapter and
the guide slot in the gearcase to lock the attaching shaft (B).
5. Tighten the blade bolt.
■NYLON TRIMMER LINE (SEE FIG. 7)
1. Align the hole in the boss adapter with the guide slot
in the gearcase.
2. Insert the lock pin into the hole in the boss adapter and
the guide slot in the gearcase to lock the attaching shaft (B).
3. Insert the trimmer head adapter (A) into the attaching shaft,
then tighten the trimmer head by hand.
Note: The trimmer head adapter has left-hand thread (A).
■STARTING AND STOPPING
WARNING:
Mix and pour fuel outdoors where there are no sparks
or flames. Carefully remove the fuel cap after stopping
the engine. Do not smoke while refuelling or mixing fuel.
■ STARTING
CAUTION:
• To avoid engine stalling, make sure the petrol and oil
are properly mixed.
• To prevent recoil starter damage, do not pull the starter
rope out completely.
•
Do not release the starter rope suddenly from its fully
extended position. This could break engine parts.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
GB
13
PBC manual.qxd 18/11/05 12:01 Page 13

1. The use of unleaded petrol with synthetic oil is recommended
to reduce pollution. The mixture ratio should be 50:1 (2%).
If mineral oil is used, the mixture ratio should be 25:1 (4%).
• Synthetic oil: "FC" oil grade in JASO scheme
• Mineral oil: "FB" oil grade in JASO scheme
Before starting the engine
1. Fill the fuel tank and rest the trimmer/brushcutter on
the ground.
2. Make sure the cutting attachment is clear of any broken
glass, nails, wire, stones or other debris.
3. Keep all bystanders, children and animals away from
the working area.
• Always wear safety goggles to protect your eyes
and ear protectors to dampen the noise level.
• Always wear heavy long trousers, a long-sleeved shirt,
boots and gloves when working with this tool. Do not
wear loose clothing, jewellery, shorts or sandals, and never
work barefoot. Tie hair so it is above shoulder length.
• Never operate this trimmer/brushcutter when you are
tired, ill, or under the influence of alcohol,
drugs or medications.
• Be sure to secure the metal blade when storing the tool
or transporting it.
Cold starting procedure (see Fig. 8)
1. Turn the choke lever (A) to the closed position ( ).
2. Pump the primer bulb (B) until fuel can be seen flowing
through the fuel return line (C) to the fuel tank. Flowing
fuel should be almost clear, not foamy or full of bubbles.
3. Put the stop switch (D) in the “START/ON” position (G),
and the throttle trigger on the fast-idle start position
(E: Press F), pull the starter cord. Once the engine has
started, turn the choke lever to the open position ( ).
Then squeeze and release the throttle trigger to allow it
to return to the idle position.
If the engine stops running before you turn the choke
lever to the open position ( ): go ahead and open
the choke, pull the starter cord with the throttle trigger
positioned on the fast-idle start position.
Hot restart (see Fig. 8)
To start the engine when it is already warmed up (hot restart).
1. Turn the choke lever to the open position ( ), and set
the stop switch to the “START/ON” position (G).
2. Leave the throttle trigger in the idle position and pull
the starter grip.
3. If the engine fails to start after three to four pulls, follow
the instructions in the Cold Starting Procedure section above.
To stop the engine (see Fig. 8)
1. Release the throttle trigger.
2. Put the stop switch in the “STOP/OFF” position (H).
■IDLE SPEED ADJUSTMENT
(SEE FIG. 9)
The cutting attachment may be moving during idle speed
adjustment.
Wear the recommended personal protective equipment
and observe all safety instructions.
Keep hands and body away from the cutting attachment.
When the throttle trigger is released, the engine should return
to an idle speed.
The correct speed for models PBC-4243M and PBC-5043M
is 2400 - 2800 min-1; for model PBC-3243M it is 2700 - 3300 min-1
(or just below the clutch engagement speed).
The cutting attachment must not turn and the engine should not
stall (stop running) at engine idle speed.
To adjust the engine idle speed, turn the idle speed adjustment
screw (A) on the carburetor.
■OPERATING POSITION
(SEE FIG. 10 - 11)
1. You must always wear the shoulder harness attached
to the trimmer/brushcutter, and hold the tool on your
right side.
[Models: PBC-4243M, PBC-5043M]
2. Hold the right-hand horn handle grip with your right hand,
with your fingers on the throttle trigger.
3. With your left hand, hold the left-hand horn handle grip,
with your fingers and thumb fully enclosed around the grip.
[PBC-3243M, PBC-3243ML]
2. The operator's right hand should be holding the shaft grip,
with his or her fingers on the throttle trigger. The right arm
should be slightly bent.
3. The left hand should be holding the loop handle with the
fingers and thumb fully enclosed around the grip. The left
arm may be extended. Reposition the loop handle up or
down the driveshaft if necessary for a comfortable position.
4. Squeeze the throttle trigger and wait until the engine
has reached cutting speed before approaching the area
to be cut.
5. Always release the throttle trigger and allow the engine
to return to idle speed when not cutting.
6. Stop the engine when moving between work sites.
• If the cutting attachment becomes jammed, stop the
engine immediately.
•Make certain all moving parts have stopped and
disconnect the spark plug before inspecting the
equipment for damage.
• Never use a trimmer/brushcutter that has a chipped,
cracked or broken cutting attachment or guard.
■HARNESS (SEE FIG. 12)
WARNING
Never operate the Trimmer / Brushcutter without
installing and using the harness.
Insert the hook (A) into the ring (B) on the drive shaft. To detach
the harness quickly from the trimmer/brushcutter, pull upward
on the tab (C).
■OPERATION
WARNING
Ensure that there are no children, bystanders or pets
in the work area. Keep all children, bystanders
and helpers outside a 15-metre radius of the trimmer/
brushcutter. If a person approaches your work area,
stop the engine and cutting attachment immediately.
Cutting direction of brushcutter blade
(see Fig. 13)
When cutting heavy brush, always swing the brushcutter from
right to left. Swinging the brushcutter from left to right can cause
the blade to kick back.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
14
GB
PBC manual.qxd 18/11/05 12:01 Page 14

A:Direction of swing (CORRECT)
B : No risk of kick-back
C : Direction of swing (INCORRECT)
D : Risk of kick-back (DANGER)
■MAINTENANCE
Air filter (see Fig. 14)
•The air filter should be cleaned daily, or more often when
working in extremely dusty conditions.
•Replace every 100 hours of operation.
1. Remove the foam element (A).
2. Clean the foam element with warm, soapy water.
Let the element dry completely.
3. Apply a light coat of SAE 30 motor oil to the foam element
and squeeze out all excess oil.
4. Put the foam element and filter cover back in place.
Fuel filter (see Fig. 15)
The fuel filter should be replaced every 100 hours of operation.
1. Make sure the fuel tank is empty.
2. Unscrew the fuel tank cap, and pull up and remove the cap
holder (A).
3. Using a wire hook, gently pull the fuel filter out through
the fuel filler opening.
4. Grasp the fuel hose next to the fuel filter fitting and remove
the filter (B), but do not release the hose.
5. While still holding on to the fuel hose, attach the new fuel filter.
6. Drop the new fuel filter back into the fuel tank.
7. Make sure that the new fuel filter is not stuck in a corner
of the tank, and that the fuel hose is not doubled over
(kinked) before refuelling.
Spark plug (see Fig. 16)
•The spark plug should be removed from the engine
and checked every 25 hours of operation.
•Replace the spark plug every 100 hours of operation.
1. Gently twist the high tension lead boot on the spark plug
back and forth a couple of times to loosen the boot,
then pull the boot off the spark plug.
2. Remove the spark plug.
3. Clean the electrodes with a stiff brush.
4. Adjust the spark plug gap to 0.6-0.7 mm.
5. Replace the spark plug if it is oil-fouled, damaged,
or if the electrodes are worn down.
6. Do not overtighten the spark plug when installing.
The tightening torque is 12-15 Nm.
Cylinder cooling fins (see Fig. 17)
• The cylinder cooling fins should be cleaned every 25 hours
of operation, or once a week, whichever comes first.
•
Air must flow freely around and through the cylinder cooling
fins to prevent engine overheating. Leaves, grass, dirt
and debris build-up on the fins will increase the operating
temperature of the engine, which can reduce engine
performance and shorten engine life.
1. Loosen the clamping mechanism and lift off the cylinder
cover.
2. Clean all dirt and debris from the cooling fins and from
around the cylinder base.
3. Put the cylinder cover back in place.
Gearcase lubrication (see Fig. 18)
•The gearcase should be checked for lubrication every
30 hours of use.
•Remove the cutting attachment and the boss adapter.
•Clean any dirt and debris from the area between
the boss adapter and the gearcase. Remove the grease
plug from the side of the gearcase. While rotating
the attaching shaft, inject lithium-base bearing lube
(A: P/N 211337) through the plug hole (B) until the
gearcase is full. Put the boss adapter and grease plug
back in place.
Daily inspection
• Make sure that the cutting attachment is not cracked
or damaged. Replace it if damaged.
•Make sure there are no fuel leaks from the engine.
Repair as required, should any leaks appear.
•Check all fasteners on the unit. If loose, tighten them
properly.
Storage (see Fig. 19)
For long-term storage of the trimmer/brushcutter:
1. Empty the fuel tank into a suitable fuel storage container.
2. Pump the primer bulb on the carburetor until all fuel
is discharged through the clear fuel return hose.
3. Run the engine to remove any fuel that may remain
in the carburetor.
4. Carry out all regular maintenance procedures and any
needed repairs.
5. Remove the spark plug and squirt a very small amount
of engine oil into the cylinder.
6. Pull the starter grip once.
7. Slowly pull the starter grip to bring the piston to the top
of the cylinder (TDC).
8. Put the spark plug back in place.
9. Store the trimmer/brushcutter in a dry place away from
excessive heat, sparks or open flame.
■WARRANTY
All Ryobi products are guaranteed against manufacturing defects
and defective parts for a period of twenty four (24) months from
the date stated on the original invoice drawn up by the retailer
and given to the end user.
Deterioration caused by normal wear and tear, unauthorised
or improper use or maintenance, or overload are excluded
from this guarantee as are accessories such as battery packs,
light bulbs, blades, fittings, bags, etc.
In the event of malfunction during the warranty period, please take
the NON-DISMANTLED product, along with the proof of purchase,
to your retailer or nearest Authorised Ryobi Service Centre.
This warranty in no way affects your legal rights concerning
defective products.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
GB
15
PBC manual.qxd 18/11/05 12:01 Page 15

Abb.1
1. Getriebegehäuse
2. Übertragungsschaft
3. Name des Modells
4. Griff
5. Beschleunigungsknopf und Ausschaltknopf
6. Ring für Gurtbefestigung
7. Gehäuse der Kupplungstrommel
8. Motor
9. Luftfilter
10. Kraftstofftank
11. Kabel des Beschleunigungsknopfes und des
Ausschaltknopfes
12. Gummigriff
13. Schultergurt
14. Schutzgehäuse für das Schneidesystem
15. Schneidewerkzeug
16. D-Griff
■BEDEUTUNG DER SYMBOLE
Zeigt eine Gefahr oder Warnung an oder ruft
zur Vorsicht auf.
Lesen Sie diese Bedienungsanleitung in Ruhe
gründlich durch.
Tragen Sie einen Helm, wenn das Risiko
von herabfallenden Objekten besteht.
Tragen Sie bei Verwendung des Hecken-/
Kantenschneiders eine Schutzbrille.
Tragen Sie bei Verwendung des Hecken-/
Kantenschneiders einen Ohrenschutz.
Tragen Sie Handschuhe, wenn Sie den
Heckenschneider mit einer Metallschneide verwenden.
Tragen Sie Sicherheitsschuhe, wenn Sie den
Heckenschneider mit einer Metallschneide verwenden.
Bringen Sie Ihre Hände nicht in die Nähe oder
unter das Schneidesystem, wenn dieses rotiert.
Bringen Sie Ihre Füße nicht in die Nähe oder
unter das Schneidesystem, wenn dieses rotiert.
Eventuelle Besucher müssen in einem Abstand von
mindestens 15 Metern von dem Gerät entfernt bleiben.
Nehmen Sie sich vor möglicherweise
wegspritzenden und vor allem abprellenden
Objekten in Acht.
Gefahr, Brandgefahr: Benzin ist eine entzündliche
Substanz. Füllen Sie niemals Kraftstoff in den Tank
des Hecken-/Kantenschneiders, während der Motor
in Betrieb oder noch heiß ist. Rauchen Sie nicht und
halten Sie den Kraftstoff von jeder Wärmequelle fern.
Das Einatmen der Abgasdämpfe kann tödlich sein.
Starten und verwenden Sie den Heckenschneider
niemals im Innern eines geschlossenen Raumes
oder Gebäudes.
Warnung, heiße Flächen: Jeder Kontakt mit
heißen Flächen kann zu schweren Verbrennungen
führen. Während der Verwendung und während
einigen Minuten nach Anhalten des Geräts,
sind der Motor und das Getriebegehäuse sehr heiß.
Berühren Sie niemals die heißen Flächen der
Maschine, wie z. B. den Zylinder, den Dämpfer und
das Getriebegehäuse.
Maximale Geschwindigkeit der Abtriebswelle:
8000 U./Min.
Garantierter Schallleistungspegel: 114/116 dB(A).
Element
PBC-3243M PBC-3243ML PBC-4243M PBC-5043M
Hubraum, cm3 31,8 31,8 41,5 50,2
Leerlaufdrehzahl, min-1 3000 3000 2600 2600
Max. empfohlene Motordrehzahl, min
-1 10700 10700 10300 10300
Drehzahl der Ausgangsspindel, min
-1 8000 8000 8000 8000
Max. Motorleistung, gemäß
0,88 0,88 1,33 1,47
der Norm ISO 8893, kW
Zündkerze NGK BPMR6Y NGK BPMR6Y NGK BPMR6Y NGK BPMR6Y
Kapazität des Kraftstofftanks, Liter 1,0 1,0 1,0 1,0
Schnittbreite mit Fadenkopf, mm 420 420 430 430
Gewicht ohne Kraftstoff, Schneidesystem
und Schutzgehäuse, kg 5,9 5,9 7,8 7,8
Schallpegel
Schallpegel entsprechend (LPAav),
gemäß der Norm ISO 7917 gemessen, , dB(A)
Grasschnittschneide : 93,5 93,5 95,0 95,0
Fadenkopf :94,5 94,5 96,0 96,0
Schallpegel
Schalldruckpegel (LWAG),
gemäß der Richtlinie 2000/14/EU festgelegt, dB(A) 114 114 116 116
Schallpegel entsprechend (LWA),
gemäß den Normen ISO 3744, 10884 gemessen , dB(A) 112 112 113 113
Vibrationspegel
Vibrationspegel an den Griffarmen,
gemäß der Norm ISO 7916 gemessen, m/s2
Linker/rechter Arm, ohne Last: 3,3/3,6 3,5/3,8 3,5/3,9 3,5/3,9
Grasschnittschneide, linker/rechter Arm, unter Last: 4,8/6,3 5,6/5,6 3,2/4,6 3,2/4,6
Fadenkopf, linker/rechter Arm, unter Last: 5,4/5,5 4,6/6,4 3,9/4,4 3,9/4,4
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
D
16
PBC manual.qxd 18/11/05 12:01 Page 16

■ANWENDUNGEN
(Verwenden Sie Ihr Gerät nur für die unten aufgeführten
Anwendungen).
1. Das Schneiden von Hecken
2. Das Schneiden von Gras
SCHNEIDE FADENKOPF
(255 mm) GRASSCHNEIDER
HECKEN X
GRAS X X
KANTEN X
■STANDARDZUBEHÖR
•GURTE
•SCHNEIDE (3 ZÄHNE)
•FADENKOPF NYLON
•SCHUTZGEHÄUSE
•SCHNEIDESCHUTZVERLÄNGERUNG
•SPERRSPINDEL
•SCHLÜSSEL 13-19 mm/SCHRAUBENDREHER
•SCHLÜSSEL 8-10 mm
•SCHNEIDENSCHUTZ
■MONTAGE DES GRIFFS
(SIEHE ABB. 2) [NUR MODELLE
PBC-3243M, PBC-4243M,
PBC-5043M]
1. Lösen Sie die vier Schrauben am oberen Teil der
Verriegelungslasche.
2. Schieben Sie den linken und rechten Arm des Griffs in
die Sperrlasche.
Anmerkung: Der Arm des Griffs, der den Beschleunigungs-
knopf und den Ausschaltknopf enthält,
muss sich auf der rechten Seite des Hecken-
/Kantenschneiders befinden.
3. Stellen Sie den Arm des Griffs auf die gewünschte Position
und ziehen Sie die vier Schrauben wieder an.
■INSTALLATION DES D-GRIFFS
(SIEHE ABB. 3)
Der D-Griff muss an der mit den Pfeilen angegebenen
Stelle (A) montiert und der Arm des Griffs muss in Richtung
des Getriebegehäuses ausgerichtet werden.
[nur Modell PBC-3243ML]
1. Schieben Sie den Gummigriff auf das Rohr.
2. Bringen Sie den Griff in D-Stellung und positionieren Sie
den Arm um den Griff.
3. Befestigen Sie diese Montage mithilfe der vier Schrauben
und Muttern. Ziehen Sie die Schrauben fest an.
■MONTAGE
DES SCHUTZGEHÄUSES
(SIEHE ABB. 4)
WARNUNG:
Verwenden Sie ihren Heckenschneider niemals,
wenn das Schutzgehäuse nicht eingesetzt ist.
•Befestigen Sie das Schutzgehäuse mit den vier Schrauben
M5x12 am Getriebegehäuse, wie in Abbildung 4 gezeigt.
(MODELL PBC-3243M)
•Befestigen Sie das Schutzgehäuse mit den zwei
Schrauben M6x30 am Getriebegehäuse, wie in
Abbildung 4 gezeigt. (MODELLE PBC-4243M/
PBC-5043M)
■MONTAGE DES FADENSCHNEIDERS
UND DER SCHNEIDENSCHUTZ-
VERLÄNGERUNG AM
SCHUTZGEHÄUSE (SIEHE ABB. 5)
1. Befestigen Sie den Fadenschneider (A) mit Hilfe der zwei
Schrauben M5x25, der Unterlegscheiben und der
Sechskantmuttern am Schutzgehäuse, wie in Abb. 5 gezeigt.
2. Befestigen Sie die Schneidenschutzverlängerung (B)
mit Hilfe der fünf Schrauben M5x25, der Unterlegscheiben
und der Sechskantmuttern am Schutzgehäuse,
wie in Abb. 5 gezeigt.
■INSTALLATION DES
SCHNEIDESYSTEMS
WARNUNG:
•Verwenden sie kein Sägeblatt.
•Montieren Sie kein Schneidesystem, bevor Sie alle
erforderlichen Teile korrekt montiert haben.
Wenn Sie nicht die passenden Teile verwenden,
kann es zu einem Wegspritzen des Schneide-
systems kommen. Dadurch können Sie oder andere
Personen, die sich in der Nähe aufhalten,
schwer verletzt werden.
■HECKENSCHNEIDERSCHNEIDE
(SIEHE ABB. 6)
1. Entfernen Sie die Schneidenschraube, den Stabilisator
und die Unterlegscheibe zum Sperren an der
Einspannspindel des Getriebegehäuses.
Anmerkung: Die Schneidenschraube hat ein Links-
gewinde (A).
2. Montieren Sie die Schneide des Heckenschneiders am
Nabenadapter und installieren Sie dann erneut die
Unterlegscheibe zum Sperren, den Stabilisator und die
Schneidenschraube.
3. Richten Sie das Loch des Nabenadapters mit der
Führungskerbe im Getriebegehäuse aus.
4. Schieben Sie die Sperrachse in das Loch des Naben-
adapters und die Führungskerbe des Getriebegehäuses,
um die Einspannspindel zu sperren (B).
5. Ziehen Sie die Schneidenschraube wieder an.
■NYLONFADEN DES
KANTENSCHNEIDERS
(SIEHE ABB. 7)
1. Richten Sie das Loch des Nabenadapters mit
der Führungskerbe im Getriebegehäuse aus.
2. Schieben Sie die Sperrachse in das Loch
des Nabenadapters und in die Führungskerbe
des Getriebegehäuses, um die Einspannspindel (B)
zu sperren.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
17
D
PBC manual.qxd 18/11/05 12:01 Page 17

3. Schieben Sie den Fadenkopfadapter (A) in die Einspann-
spindel und ziehen Sie den Fadenkopf von Hand an.
Anmerkung: Der Adapter des Fadenkopfes hat ein Links-
gewinde (A).
■EIN/AUS
WARNUNG:
Mischen und füllen Sie den Kraftstoff im Freien,
in großer Entfernung von Funken oder Flammen ein.
Entfernen Sie nach Ausschalten des Motors vorsichtig
den Tankdeckel. Während des Einfüllens oder
Mischens des Kraftstoffs darf nicht geraucht werden.
■STARTEN
VORSICHT:
•Stellen Sie sicher, dass Benzin und Öl gut vermischt
sind, um ein Abwürgen des Motors zu verhindern.
•Ziehen Sie das Kabel nicht über seine ganze Länge
heraus, um den Starter nicht zu beschädigen.
•Lassen Sie das Starterkabel nicht plötzich los,
wenn dieses völlig gespannt ist. Dadurch könnten
Motoreile beschädigt werden.
1. Für eine umweltfreundliche Verwendung wird empfohlen,
das Gerät mit einer Mischung aus bleifreiem Benzin und
Synthesöl zu verwenden. Das Mischverhältnis soll
50:1 (2%) sein. Wird Mineralöl verwendet, dann ist das
Mischverhältnis 25:1 (4%).
•Syntheseöl: "FC"-Güte nach der JASO-Kodierung.
•Mineralöl: "FB"-Güte nach der JASO-Kodierung
Vor Einschalten des Motors
1. Füllen Sie den Kraftstofftank und lassen Sie den Hecken-/
Kantenschneiders am Boden.
2. Vergewissern Sie sich, dass das Schneidesystem frei
von Glassplittern, Nägeln, Metallkabeln, Steinen oder
jedem anderen störenden Element ist.
3. Halten Sie eventuelle Besucher, Kinder, Tiere und
Haustiere vom Arbeitsbereich fern.
• Denken Sie stets daran, Ihre Augen mit einer Schutzbrille
zu schützen und tragen Sie stets einen Ohrenschutz,
der es ermöglicht, Lärm zu dämpfen.
• Tragen Sie während der Arbeit mit dem Gerät stets eine
lange und dicke Hose, ein Hemd mit langen Ärmeln,
Stiefel und Handschuhe. Tragen Sie keine weite
Kleidung, Schmuck, kurze Hosen oder Sandalen und
arbeiten Sie niemals barfuss. Binden Sie Ihre Haare
über den Schultern zusammen.
• Verwenden Sie diesen Hecken-/Kantenschneider
niemals, wenn Sie müde oder krank sind oder Alkohol,
Drogen oder Medikamente eingenommen haben.
• Denken Sie daran, die Metallschneide zu sichern,
wenn Sie das Gerät aufräumen oder transportieren.
Vorgehensweise für einen Kaltstart (siehe Abb. 8)
1. Sie den Starterhebel (A) auf die Schließposition ( ).
2. Drücken Sie auf die Zündpumpe (B), bis der Kraftstoff
durch das Ansaugrohr (C) in Richtung des Hauptbehälters
fließt. Dieser Kraftstofffluss muss praktisch durchsichtig
und frei von Schaum oder Blasen sein.
3. Stellen Sie den Ausschaltknopf (D) auf die Position
START/ON (G) und den Beschleunigungsknopf auf die
Zwischenposition (E: drücken Sie auf F), und ziehen Sie
dann an der Schnur des Starters. Wenn der Motor läuft,
stellen Sie den Starterhebel auf die Öffnungsposition ( ).
Drücken Sie auf den Beschleunigungsknopf und geben
Sie diesen anschließend wieder frei, so dass er in die
Ruheposition zurückkehren kann.
Wenn der Motor anhält, bevor Sie den Starterhebel in
die Öffnungsposition gestellt haben ( ): setzen Sie den
Vorgang fort und öffnen Sie den Starterhebel, ziehen Sie
an der Schnur des Starters, während sich der
Beschleunigungsknopf in der mittleren Position befindet.
Warmstart (siehe Abb. 8)
Gehen Sie wie folgt vor, um einen bereits warmen Motor zu
starten (Warmstart):
1. Stellen Sie den Starterhebel auf die Öffnungsposition ( )
und stellen Sie den Ausschaltknopf auf die Position
START/ON (G).
2. Lassen Sie den Beschleunigungsknopf in Ruheposition
und ziehen Sie am Starterhebel.
3. Wenn der Motor nach drei oder vier Versuchen nicht
startet, führen Sie die oben beschriebene Prozedur für
einen Kaltstart durch.
Gehen Sie wie folgt vor, um den Motor
anzuhalten (siehe Abb. 8)
1. Geben Sie den Beschleunigungsknopf frei.
2. Stellen Sie den Ausschaltknopf auf die Position
STOP/OFF (H).
■EINSTELLUNG
DER LEERLAUFDREHZAHL
(SIEHE ABB. 9)
Sie können die Leerlaufdrehzahl einstellen, während das
Schneidesystem in Betrieb ist.
Tragen Sie die empfohlene individuelle Schutzausrüstung
und beachten Sie alle Sicherheitsvorschriften.
Halten Sie Ihre Hände und Ihren Körper vom Schneidesystem fern.
Wenn der Beschleunigungsknopf freigegeben wird, muss der
Motor in die Leerlaufdrehzahl zurückkehren.
Die für die Modelle PBC-4243M und PBC-5043M geeignete
Drehzahl beträgt 2400-2800 min-1 und 2700-3300 min-1 für das
Modell PBC-3243M (oder leicht unter der Kupplungsdrehzahl).
Bei Leerlaufdrehzahlen darf das Schneidesystem nicht rotieren
und der Motor darf nicht blockieren (seinen Betrieb einstellen).
Um die Leerlaufdrehzahl des Motors einzustellen, drehen Sie
die Einstellschraube der Leerlaufdrehzahl (A) am Vergaser.
■ARBEITSPOSITION
(SIEHE ABB. 10 - 11)
1. Sie müssen den am Hecken-/Kantenschneiders
befestigten Schultergurt tragen und das Gerät rechts von
Ihrem Körper halten.
[nur Modelle PBC-4243M, PBC-5043M]
2. Halten Sie den rechten Arm des Griffs mit der rechten
Hand fest und legen Sie die Finger auf den
Beschleunigerknopf.
3. Halten Sie mit der linken Hand den linken Arm des Griffs
und halten Sie dabei den Gummigriff mit allen Fingern,
einschließlich des Daumens, gut fest.
[nur Modelle PBC-3243M, PBC-3243ML]
2. Halten Sie das den Übertragungsschaft mit der rechten
Hand und legen Sie die Finger auf den
Beschleunigerknopf. Ihr Arm muss leicht angewinkelt sein.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
18
D
PBC manual.qxd 18/11/05 12:01 Page 18

3. Halten Sie den D-Griff mit der linken Hand und
umschließen Sie dabei den Griff fest mit allen Ihren
Fingern. Ihr linker Arm muss gestreckt sein. Bringen Sie
den Griff weiter oben oder unten am Schaft in D-Position,
um eine bequeme Arbeitsposition zu erzielen.
4. Beschleunigen Sie den Motor und warten Sie, bis er seine
Schneidegeschwindigkeit erreicht hat, bevor Sie sich dem
Bereich mit der zu schneidenden Hecke oder dem Gras
annähern.
5. Geben Sie stets den Beschleunigungsknopf wieder frei
und warten Sie, bis der Motor wieder in der
Leerlaufdrehzahl läuft, wenn Sie keinen Schnitt
durchführen.
6. Schalten Sie den Motor aus, wenn Sie den Arbeitsbereich
wechseln.
• Schalten Sie den Motor sofort aus, wenn das
Schneidesystem blockiert.
• Vergewissern Sie sich, dass alle drehenden Teile zum
Stillstand gekommen sind und entfernen Sie zunächst
die Zündkerze zur Überprüfung auf einen Defekt,
bevor Sie das Gerät überprüfen.
• Verwenden Sie niemals einen Hecken-/Kantenschneider,
dessen Schneidesystem oder Schutzgehäuse Scharten,
Risse oder Brüche aufweist.
■SCHULTERGURT (SIEHE ABB. 12)
WARNUNG:
Verwenden Sie Ihren Heckenschneider niemals
ohne den Schultergurt.
Fügen Sie den Haken (A) in den Ring (B) ein, der sich am
Übertragungsschaft befindet. Um den Gurt des Kanten-/
Heckenschneiders schnell zu entfernen, heben Sie die
Lasche (C) an.
■VERWENDUNG
WARNUNG:
Sorgen Sie dafür, dass Kinder, Besucher und
Haustiere vom Arbeitsbereich fern bleiben. Eventuell
anwesende Kinder, Besucher und Helfer müssen in
einem Radius von 15 Metern vom Hecken-/
Kantenschneiders entfernt bleiben. Falls sich eine
Person Ihrem Arbeitsbereich nähert, schalten Sie den
Motor des Schneidesystems sofort aus.
Schnittrichtung der Schneide
des Heckenschneiders (siehe Abb. 13)
Wenn Sie dicke Hecken schneiden, bewegen Sie den
Heckenschneider stets von rechts nach links. Wenn Sie den
Heckenschneider von links nach rechts bewegen, kann es
möglicherweise zu einem Rückprall der Schneide kommen.
A: Richtung der Hin- und Herbewegung (RICHTIG)
B: Kein Rückprallrisiko
C: Richtung der Hin- und Herbewegung (FALSCH)
D: Rückprallrisiko (GEFAHR)
■WARTUNG
Luftfilter (siehe Abb. 14)
•Der Luftfilter muss täglich oder sogar häufiger gereinigt
werden, wenn Ihre Arbeitsumgebung sehr staubig ist.
•Er muss nach jedem Zeitraum von 100 Betriebsstunden
ausgewechselt werden.
1. Entfernen Sie das Filterelement aus Schaum (A).
2. Reinigen Sie es mit lauwarmem Seifenwasser. Lassen
Sie es vollständig trocknen.
3. Geben Sie eine geringe Menge Motoröl SAE 30 auf
das Filterelement aus Schaum und drücken Sie es aus,
um einen eventuellen Ölüberschuss zu entfernen.
4. Setzen Sie das Filterelement aus Schaum und
den Filterdeckel wieder ein.
Kraftstofffilter (siehe Abb. 15)
Der Kraftstofffilter muss ebenfalls nach jeder Betriebsperiode
von 100 Stunden ersetzt werden.
1. Vergewissern Sie sich, dass der Kraftstofftank leer ist.
2. Schrauben Sie den Tankdeckel ab und entfernen Sie den
Stift des Deckels (A).
3. Entfernen Sie mit Hilfe eines Metallhakens den
Kraftstofffilter über die Öffnung, die für das Einfüllen des
Kraftstoffs bestimmt ist.
4. Halten Sie den Kraftstoffschlauch in der Nähe der
Befestigung des Kraftstofffilters und entfernen Sie den
Filter (B). Lassen Sie dabei jedoch den Schlauch nicht los.
5. Befestigen Sie den neuen Kraftstofffilter während Sie den
Kraftstoffschlauch festhalten.
6. Setzen sie den neuen Kraftstofffilter in den Tank ein.
7. Vergewissern Sie sich, dass der neue Kraftstofffilter nicht
in einer Ecke des Tanks verklemmt ist und dass der
Kraftstoffschlauch nicht verschlungen (verknotet) ist,
bevor Sie erneut Kraftstoff einfüllen.
Zündkerze (siehe Abb. 16)
•Die Zündkerze muss vom Motor entfernt und nach jeder
Betriebsperiode von 25 Stunden geprüft werden.
•Ersetzen Sie sie nach jeder Betriebsperiode von
100 Stunden.
1. Drehen Sie den Deckel (hohe Spannung) mehrmals von
vorne nach hinten, um ihn zu lösen, und entfernen Sie
dann die Zündkerze.
2. Entfernen Sie die Zündkerze.
3. Reinigen Sie die Elektroden mit einer harten Bürste.
4. Stellen Sie die Entfernung der Elektroden auf 0,6-0,7 mm.
5. Ersetzen Sie die Zündkerze, wenn diese durch Öl
verschmutzt oder beschädigt ist oder wenn die Elektroden
abgenutzt sind.
6. Ziehen Sie die Zündkerze beim Einsetzen nicht zu fest an.
Das Anzugsmoment beträgt 12 – 15 Nm.
Kühlrippen des Zylinders (siehe Abb. 17)
•Die Kühlrippen des Zylinders müssen nach jeder
Betriebsperiode von 25 Stunden oder einmal pro Woche
(je nachdem, welcher Fall zuerst eintritt) gereinigt werden.
•Die Luft muss frei um und in den Kühlrippen des Zylinders
zirkulieren können, um eine Überhitzung des Motors
zu vermeiden. Blätter, Gras, Schmutz und verschiedene
Abfälle, die sich an den Rippen festsetzen, führen
zu einer Erhöhung der Betriebstemperatur des Motors.
Dies kann zu einer Beeinträchtigung seiner Leistungen
und einer Verringerung seiner Lebensdauer führen.
1. Lösen Sie die Sperrvorrichtung und heben Sie den
Zylinderdeckel an.
2. Entfernen Sie jede Spur von Verschmutzung und
entfernen Sie Abfälle von den Kühlrippen und der
Zylinderbasis.
3. Setzen Sie den Zylinderdeckel wieder ein.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
19
D
PBC manual.qxd 18/11/05 12:01 Page 19

Schmierung des Getriebegehäuses
(siehe Abb. 18)
•Das Getriebegehäuse muss nach jeder Betriebsperiode
von 30 Stunden geschmiert werden.
•Entfernen Sie das Schneidesystem und den Naben-
adapter.
•Entfernen Sie jede Spur von Verschmutzung und entfernen
Sie Abfälle, die sich eventuell in dem Zwischenraum
zwischen dem Nabenadapter und dem Getriebegehäuse
angesammelt haben. Entfernen Sie den Fettdeckel,
der sich an der Seite des Getriebegehäuses befindet.
Drehen Sie die Einspannspindel und füllen Sie dabei
ein Antifriktionsfett auf Lithiumbasis (A: P/N 211337)
in die Deckelöffnung (B) ein, bis das Getriebegehäuse
voll ist. Setzen Sie den Nabenadapter und den Fettdeckel
wieder ein.
Tägliche Inspektion
•Vergewissern Sie sich, dass das Schneidesystem keinen
Riss oder sichtbaren Schaden aufweist. Ersetzen Sie
das Schneidesystem, wenn es beschädigt ist.
•Vergewissern Sie sich, dass der Motor kein Kraftstoffleck
aufweist. Führen Sie im Fall eines Lecks die erforderlichen
Reparaturen durch.
•Kontrollieren Sie die Befestigungssysteme der Einheit.
Ziehen Sie gelöste Elemente wieder richtig an.
Lagerung (siehe Abb. 19)
Führen Sie vor einer längeren Lagerung des Kanten-/
Heckenschneiders folgende Schritte aus:
1. Leeren Sie den Kraftstofftank und füllen Sie den Inhalt
in einen geeigneten Behälter zur Kraftstoffaufbewahrung ein.
2. Drücken Sie die Ansaugpumpe des Vergasers, bis der
gesamte Kraftstoff über das durchsichtige Ansaugrohr
entleert ist.
3. Schalten Sie den Motor ein, um den Rest des Kraftstoffs
im Vergaser zu verbrauchen.
4. Führen Sie die klassischen Wartungsarbeiten und
die erforderlichen Reparaturen aus.
5. Entfernen Sie die Zündkerze und geben Sie eine geringe
Menge Motoröl in den Zylinder.
6. Ziehen Sie einmal am Starterhebel.
7. Ziehen Sie den Starterhebel langsam, um den Kolben in
den oberen Bereich des Zylinders zu bringen (OT).
8. Setzen Sie die Zündkerze wieder ein.
9. Lagern Sie den Hecken-/Kantenschneider an einem
trockenen Ort, der vor zu hohen Temperaturen und
Funken und Flammen geschützt ist.
■GARANTIEHINWEIS
Für alle Ryobi-Produkte gilt eine Garantie gegen Material-
und Verarbeitungsfehler für einen Zeitraum von
vierundzwanzig (24) Monaten ab dem Datum der vom
Wiederverkäufer für den Endbenutzer ausgestellten
Originalrechnung.
Fehler, die auf Grund einer normalen Abnutzung, einer
unberechtigten oder falschen Wartung oder Handhabung
oder durch eine Überbelastung auftreten, sind von der
Garantie ausgeschlossen. Dies gilt auch für Zubehörteile
wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke,
Beutel usw.
Senden Sie das Produkt im Fall eines Defekts innerhalb
des Garantiezeitraumes in NICHT ZERLEGTEM Zustand
zusammen mit dem Kaufnachweis an Ihren Händler oder
Ihr nächstes Ryobi-Kundendienstzentrum zurück.
Diese Garantie hat keine Auswirkungen auf Ihre
gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.
PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M
20
D
PBC manual.qxd 18/11/05 12:01 Page 20
