Ryobi D42K User manual

2 — Français
Introduction ..................................................................................................................................................................... 2
Garantie........................................................................................................................................................................... 2
Règles de sécurité générales .......................................................................................................................................3-4
Règles de sécurité particulières ...................................................................................................................................... 4
Symboles......................................................................................................................................................................5-6
 Caractéristiques électriques............................................................................................................................................ 7
 Caractéristiques .............................................................................................................................................................. 8
Assemblage..................................................................................................................................................................... 9
Utilisation....................................................................................................................................................................9-12
 Entretien ...................................................................................................................................................................13-14
 Commande de pièces / réparation.................................................................................................................Page arrière
TABLE DES MATIÈRES
INTRODUCTION
Cet produit offre de nombreuses fonctions destinées à rendre son utilisation plaisante et plus satisfaisante. Lors de la conception
de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un produit facile à utiliser et
à entretenir.
GARANTIE
OUTILS ÉLECTRIQUES RYOBI®– GARANTIE LIMITÉE DE DEUX ANS ET POLITIQUE D’ÉCHANGE DE 30 JOURS
One World Technologies, Inc., garantit ses outils électriques dans les conditions suivantes :
POLITIQUE D’ÉCHANGE DE 30 JOURS : En cas de défaillance due à des vices de matériaux ou de fabrication au cours
des 30 jours suivant la date d’achat, l’acheteur pourra faire réparer tout outil électrique RYOBI® au titre de cette garantie
ou le retourner l’établissement où il a été acheté. Pour obtenir un outil en échange ou demander la réparation en garantie, Pour obtenir un outil en échange ou demander la réparation en garantie,Pour obtenir un outil en échange ou demander la réparation en garantie,
l’équipement complet devra être retourné, dans son emballage d’origine, accompagné d’une preuve d’achat. L’outil fourni L’outil fourniL’outil fourni
en échange sera couvert par la garantie limitée pour le restant de la période de validité de deux ans à compter de la date
d’achat.
CE QUI EST COUVERT PAR LA GARANTIE : Cette garantie couvre tous les vices de matériaux et de fabrication de cet
outil électrique RYOBI®, pour une période de deux ans, à compter de la date d’achat.  l’exception des batteries, les  l’exception des batteries, les l’exception des batteries, les
accessoires sont garantis pour une période de quatre-vingt-dix (90) jours. Les batteries sont garanties deux ans. Les batteries sont garanties deux ans.Les batteries sont garanties deux ans.
RÉPARATIONS SOUS GARANTIE : Il suffit de retourner l’outil, correctement emballé, en port payé, à un centre deIl suffit de retourner l’outil, correctement emballé, en port payé, à un centre de
réparations agréé. L’adresse du centre de réparations agréé le plus proche peut être obtenue en contactant un représentant L’adresse du centre de réparations agréé le plus proche peut être obtenue en contactant un représentantL’adresse du centre de réparations agréé le plus proche peut être obtenue en contactant un représentant
du service après-vente par courrier, à l’adresse One World Technologies, Inc., P.O. Box 1207, Anderson, SC 29622-1207,
par téléphone au 1-800-525-2579 ou par courriel, à l’adresse Internet www.ryobitools.com. Lors de toute demande de Lors de toute demande deLors de toute demande de
réparation sous garantie, une preuve d’achat datée (par exemple un reçu de vente) doit être fournie. �ous nous engageons �ous nous engageons�ous nous engageons
à réparer tous les défauts de fabrication et à réparer ou remplacer, à notre choix, toutes les pièces défectueuses. Les LesLes
réparations et remplacements seront gratuits. Les réparations sous garantie seront effectuées dans un délai raisonnable, Les réparations sous garantie seront effectuées dans un délai raisonnable,Les réparations sous garantie seront effectuées dans un délai raisonnable,
ne dépassant en aucun cas quatre-vingt-dix (90) jours.
CE QUI N’EST PAS COUVERT : La garantie ne couvre que l’acheteur au détail original et n’est pas transférable. CetteLa garantie ne couvre que l’acheteur au détail original et n’est pas transférable. Cette CetteCette
garantie ne couvre que les défauts résultant d’une utilisation normale. Elle ne couvre pas les problèmes de fonctionnement,
défaillances ou autres défauts résultant d’un usage incorrect ou abusif, de la négligence, de la modification, de l’altération
ou de réparations effectuées par quiconque autre qu’un centre de réparations agréé. One World Technologies, Inc. ne fait One World Technologies, Inc. ne fait ne fait
aucune autre garantie, représentation ou promesse concernant la qualité et les performances de cet outil électrique, autres
que celles expressément indiquées dans le présent document.
AUTRES LIMITATIONS : Toutes les garanties implicites accordées par les lois en vigueur, y compris les garanties de valeur
marchande ou d’adéquation à un usage particulier, sont limitées à une durée de deux ans, à compter de la date d’achat.
One World Technologies, Inc. déclinant toute responsabilité pour les dommages directs ou indirects, les limitations et
exclusions peuvent ne pas s’appliquer à chaque acheteur. Cette garantie donne au consommateur des droits spécifiques, Cette garantie donne au consommateur des droits spécifiques,Cette garantie donne au consommateur des droits spécifiques,
et celui-ci peut bénéficier d’autres droits, qui varient selon les états ou provinces.

3 — Français
RÈGLES DE SÉCURITÉ GÉNÉRALES
AVERTISSEMENT :
Lire toutes les instructions. Le non-respect de toutes les
instructions ci-dessous peut entraîner un choc électrique,
un incendie et / ou des blessures graves. Le terme « outil
motorisé », utilisé dans tous les avertissements ci-dessous
désigne tout outil fonctionnant sur secteur (câblé) ou sur
batteries (sans fil).
CONSERVER CES INSTRUCTIONS
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les endroits
encombrés ou sombres sont propices aux accidents.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou
vapeurs.
Garder les enfants et badauds à l’écart pendant
l’utilisation d’un outil électrique. Les distractions peuvent
causer une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre
à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre.
Les fiches et prises non modifiées réduisent le risque de
choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque d’électrocution est accru lorsque
le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou l’humidité.
La pénétration d’eau dans ces outils accroît le risque de choc
électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter l’outil et
ne jamais débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l’écart de la chaleur, de l’huile, des
objets tranchants et des pièces en mouvement. Un
cordon endommagé ou emmêlé accroît le risque de choc
électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon
conçu pour l’usage extrérieur réduit les risques de choc
électrique.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique.
Ne pas utiliser cet outil en état de fatigue ou sous
l’influence de l’alcool, de drogues ou de médicaments.
Un moment d’inattention pendant l’utilisation d’un outil
électrique peut entraîner des blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que le
commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur
ou brancher un outil dont le commutateur est en position
de marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil
peut causer des blessures.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Ceci permettra de mieux contrôler
l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. Garder les cheveux, les vêtements
et les gants à l’écart des pièces en mouvement. Les
vêtements amples, bijoux et cheveux longs peuvent se
prendre dans les pièces en mouvement.
Si les outils sont équipés de dispositifs de dépoussiérage,
s’assurer qu’ils sont connectés et correctement utilisés.
L’usage de ces dispositifs peut réduire les dangers présentés
par la poussière.
Ne porter ni vêtements amples, ni bijoux. Attacher
ou couvrir les cheveux longs. Les vêtements amples,
bijoux et cheveux longs peuvent se prendre dans les ouïes
d’aération.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
UTILISATION ET ENTRETIEN DES OUTILS
MOTORISÉS
 Ne pas forcer l’outil. Utiliser un outil approprié pour le
travail. Un outil approprié exécutera le travail mieux et
de façon moins dangereuse s’il est utilisé dans les limites
prévues.
Ne pas utiliser l’outil si le commutateur ne permet pas
de le mettre en marche et de l’arrêter. Tout outil qui ne
peut pas être contrôlé par son commutateur est dangereux
et doit être réparé.
Débrancher l’outil et / ou retirer le bloc de batteries avant
d’effectuer des réglages, de changer d’accessoire ou de
ranger l’outil. Ces mesures de sécurité réduisent les risques
de démarrage accidentel de l’outil.
Ranger lesoutils électriqueshors deportée des enfantset
ne laisser personne n’étant pas familiarisé avec le
fonctionnement de l’outil ou ces instructions utiliser
l’outil. Dans les mains de personnes n’ayant pas reçu des
instructions adéquates, les outils sont dangereux.
Veiller à entretenir les outils électriques. Vérifier
qu’aucune pièce mobile n’est mal alignée, grippée ou
brisée et s’assurer qu’aucun autre problème risque
d’affecter le bon fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant de l’utiliser de
nouveau. Beaucoup d’accidents sont causés par des outils
mal entretenus.
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles à
contrôler.

4 — Français
RÈGLES DE SÉCURITÉ GÉNÉRALES
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Utiliser l’outil, les accessoires et embouts, etc.,
conformément à ces instrutions pour les applications
pour lesquelles il est conçu, en tenant compte des
conditions et du type de travail à exécuter. L’usage d’un
outil électrique pour des applications pour lesquelles il n’est
pas conçu peut être dangereux.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques
à celles d’origine. Ceci assurera le maintien de la sécurité
de l’outil.
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux
instructions de la section Entretien de ce manuel.
L’usage de pièces non autorisées ou le non-respect des
instructions peut présenter des risques de choc électrique
ou de blessures.
AVERTISSEMENT !
Pour réduire les risques de blessures, l’utilisateur doit lire le
manuel d’utilisation.
Lorsque l’outil est utilisé pour un travail risquant de le
mettre en contact avec des fils électriques cachés ou
avec son propre cordon d’alimentation, le tenir par les
surfaces de prise isolées. Tout contact avec un fil sous
tension électrifierait les parties métalliques de l’outil, et
causerait un choc électrique.
Apprendre à connaître l’outil. Lire attentivement le
manuel d’utilisation. Apprendre les applications et les
limites de l’outil, ainsi que les risques spécifiques relatifs
à son utilisation. Le respect de cette consigne réduira
les risques d’incendie, de choc électrique et de blessures
graves.
Toujours porter des lunettes de sécurité avec écrans
latéraux. Les lunettes de vue ordinaires sont munies
seulement de verres résistants aux impacts. Ce ne sont PAS
des lunettes de sécurité. Le respect de cette règle réduira
les risques de lésions oculaires.
Protection respiratoire. Porter un masque facial ou un
masque antipoussière si le travail produit de la poussière.
Le respect de cette consigne réduira les risques de blessures
graves.
Protection auditive. Porter une protection auditive lors
de l’utilisation prolongée. Le respect de cette règle réduira
les risques de blessures graves.
Inspecter régulièrement les cordons d’alimentation des
outils et s’ils sont endommagés, les confier au centre de
réparations agréé le plus proche. Toujours être conscient
de l’emplacement du cordon. Le respect de cette règle
réduira les risques de choc électrique et d’incendie.
Vérifier l’état des pièces. Avant d’utiliser l’outil de
nouveau examiner soigneusement les pièces et
dispositifs de protection qui semblent endommagés afin
de déterminer s’ils fonctionnent correctement et s’ils
remplissent les fonctions prévues. Vérifier l’alignement
des pièces mobiles, s’assurer qu’aucune pièce n’est
bloquée ou cassée, vérifier la fixation de chaque pièce et
s’assurer qu’aucun autre problème ne risque d’affecter
le bon fonctionnement de l’outil. Toute protection ou
pièce endommagée doit être correctement réparée
ou remplacée dans un centre de réparations agréé.
Le respect de cette consigne réduira les risques de choc
électrique, d’incendie et de blessures graves.
S’assurer que le cordon prolongateur est en bon état.
Si un cordon prolongateur est utilisé, s’assurer que
sa capacité est suffisante pour supporter le courant
de fonctionnement de l’outil. Un calibre de fil (A.W.G)
d’au minimum 14 est recommandé pour un cordon
prolongateur de 15 m (50 pi) maximum. L’usage d’un
cordon de plus de 30 m (100 pi) est déconseillé. En cas
de doute, utiliser un cordon du calibre immédiatement
supérieur. Moins le numéro de calibre est élevé, plus
la capacité du fil est grande. Un cordon de capacité
insuffisante causerait une baisse de la tension de ligne,
entraînant une perte de puissance et une surchauffe.
Inspecter la pièce et retirer les clous éventuels avant
d’utiliser cet outil. Le respect de cette consigne réduira
les risques de blessures graves.
Si le cordon d’alimentation est endommagé, il doit être
remplacé uniquement pas le fabricant ou par un centre de
réparation agréé pour éviter tout risque.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
AVERTISSEMENT :
La poussière dégagée par certains matériaux lors du ponçage, sciage, meulage, perçage et autres opérations de con-
struction contient des produits chimiques reconnus causer le cancer, des malformations congénitales ou des lésions
de l’appareil reproducteur. Voici certains exemples de ces produits chimiques :
• plomb contenu dans la peinture au plomb,
• silice cristalline contenue dans les briques, le ciment et d’autres produits de maçonnerie, ainsi que
• arsenic et chrome contenus dans le bois de construction traité par produits chimiques.
Le risque présenté par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour réduire l’exposition
à ces produits chimiques : Travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés tels que
masques antipoussière spécialement conçus pour filtrer les particules microscopiques.

5 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être présents sur le produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser le produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Lire le manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et
veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit.
Protection oculaire
Toujours porter des lunettes de sécurité munies d’écrans
latéraux et un masque facial intégral lors de l’utilisation
de cet outil.
Symbole Garder les mains
à l’écart
Le non-respect de cette mise en garde peut entraîner des
blessures graves.
Symbole Garder les mains
à l’écart
Le non-respect de cette mise en garde peut entraîner des
blessures graves.
Symbole Garder les mains
à l’écart
Le non-respect de cette mise en garde peut entraîner des
blessures graves.
�e pas exposer l’outil à la pluie ni à l’humidité.
Avertissement concernant
l’humidité
Tours, coups, vitesse périphérique, orbites, etc., par minute…/min Par minute
Construction à double isolationConstruction de classe II
Vitesse de rotation à vide
n
o
Vitesse à vide
Type de courantCourant alternatif
Temps
min Minutes
PuissanceW Watts
Fréquence (cycles par seconde)Hz Hertz
IntensitéAAmpères
TensionV Volts
Type ou caractéristique du courantCourant continu
Symbole Garder les mains
à l’écart
Le non-respect de cette mise en garde peut entraîner des
blessures graves.
Symbole d’alerte de sécurité Précautions destinées à assurer la sécurité.
Surface brûlante Pour éviter les risques de blessures ou de dommages,
éviter tout contact avec les surfaces brûlantes.

6 — Français
SYMBOLES
DÉPANNAGE
Le dépannage exigeant des précautions extrêmes et la
connaissance du système, il ne doit être confié qu’à un
technicien de service qualifié. En ce qui concerne les
réparations, nous recommandons de confier l’outil au
CENTRE DE RÉPARATIONS AGRÉÉ le plus proche. Utiliser
exclusivement des pièces identiques à celles d’origine pour
les réparations.
AVERTISSEMENT :
Pour éviter des blessures graves, ne pas essayer
d’utiliser ce produit avant d’avoir lu entièrement et
bien compris toutes les instructions contenues dans le
manuel d’utilisation. Si tous les avertissements et toutes
les consignes de sécurités et instructions du manuel
d’utilisation ne sont pas bien compris, ne pas utiliser ce
produit. Appeler le service après-vente Ryobi.
L’utilisation de tout outil motorisé peut entraîner la projection d’objets dans les yeux et causer des
lésions oculaires graves. Lors de l’utilisation d’outils motorisés, veiller à porter des lunettes étanches
ou des lunettes de sécurité à coques latérales ou, si nécessaire, un masque facial intégral. �ous
recommandons d’utiliser un masque facial à champ de vision élargi, plutôt que des lunettes de vue
ou des lunettes de sécurité munies d’écrans latéraux. Toujours porter une protection oculaire certifiée
conforme à la norme A�SI Z87.1.
AVERTISSEMENT :
CONSERVER CES INSTRUCTIONS
Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
aura pour conséquences des blessures graves ou mortelles.
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourrait entraîner des blessures graves ou mortelles.
SYMBOLE SIGNAL SIGNIFICATION
Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée,
pourraît entraîner des blessures légères ou de gravité modérée.
(Sans symbole d’alerte de sécurité) Indique une situation pouvant entraîner
des dommages matériels.
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé
à l’utilisation de ce produit.
AVERTISSEMENT :
DANGER :
ATTENTION :
ATTENTION :

7 — Français
DOUBLE ISOLATION
La double isolation est un dispositif de sécurité utilisé sur les
outils à moteur électriques, éliminant le besoin de cordon
d’alimentation habituel à trois fils avec terre. Toutes les pièces
métalliques exposées sont isolées des composants internes
du moteur par l’isolation protectrice. Les outils à double
isolation ne nécessitent pas de mise à la terre.
AVERTISSEMENT :
Le système à double isolation est conçu pour protéger
l’utilisateur contre les chocs électriques causés par
une rupture de l’isolation interne de le produit. Prendre
toutes les précautions de sécurité normales pour éviter
les chocs électriques.
NOTE :La réparation d’un produit à double isolation exigeant
des précautions extrêmes ainsi que la connaissance du
système, elle ne doit être confiée qu’à un réparateur qualifié.
En ce qui concerne les réparations, nous recommandons
de confier le produit au centre de réparation le plus proche.
Utiliser exclusivement des pièces d’origine pour les
réparations.
CONNEXIONS ÉLECTRIQUES
Cet outil est équipé d’un moteur électrique de précision. Elle
doit être branchée uniquement sur une alimentation 120 V,
c.a.(courantrésidentielstandard),60Hz.�e pas utiliser cet
produit sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si le produit ne fonctionne pas
une fois branché, vérifier l’alimentation électrique.
CORDONS PROLONGATEURS
Lors de l’utilisation d’un outil électrique à grande distance
d’une prise secteur, veiller à utiliser un cordon prolongateur
d’une capacité suffisante pour supporter l’appel de courant de
l’outil. Un cordon de capacité insuffisante causerait une baisse
de la tension de ligne, entraînant une perte de puissance
et une surchauffe. Se reporter au tableau ci-dessous pour
déterminer le calibre minimum de fil requis pour un cordon
donné. Utiliser exclusivement des cordons à gaine cylindrique
homologués par Underwriter’s Laboratories (UL).
Pour le travail à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. Ce type de cordon porte
l’inscription « WA » sur sa gaine.
Avant d’utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.
**Intensité nominale (sur la plaquette signalétique de le produit)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longueur du Calibre de fil
cordon (A.W.G.)
25´ 16 16 16 16 14 14
50´ 16 16 16 14 14 12
100´ 16 16 14 12 10 —
**Utilisé sur circuit de calibre 12 – 20 A
NOTE : AWG = American Wire Gauge
AVERTISSEMENT :
Maintenir le cordon prolongateur à l’écart de la zone de
travail. Lors du travail avec un cordon électrique, placer le
cordon de manière à ce qu’il ne risque pas de se prendre
dans les pièces de bois, outils et autres obstacles. �e
pas prendre cette précaution peut entraîner des blessures
graves.
AVERTISSEMENT :
Vérifier l’état des cordons prolongateurs avant chaque
utilisation. Remplacer immédiatement tout cordon
endommagé. �e jamais utiliser un produit dont le cordon
d’alimentation est endommagé, car tout contact avec la
partie endommagée pourrait causer un choc électrique
et des blessures graves.
CARACTÉRISTIQUES ÉLECTRIQUES

8 — Français
CARACTÉRISTIQUES
Fig. 1
FICHE TECHNIQUE
Capacité du mandrin...... 1,6 mm à 10 mm (1/16 à 3/8 po)
Commutateur................VSR (Vitesse variable et réversible)
Vitesse à vide ...................................0 -1 600 r/min. (RPM)
Alimentation................ 120 V, c.a. seulement, 60 Hz, 4.5 A
Poids net ...................................................... 1,7 kg (3,8 lb)
GÂCHETTE BOUTON DE
VERROUILLAGE
NIVEAU NIVEAU

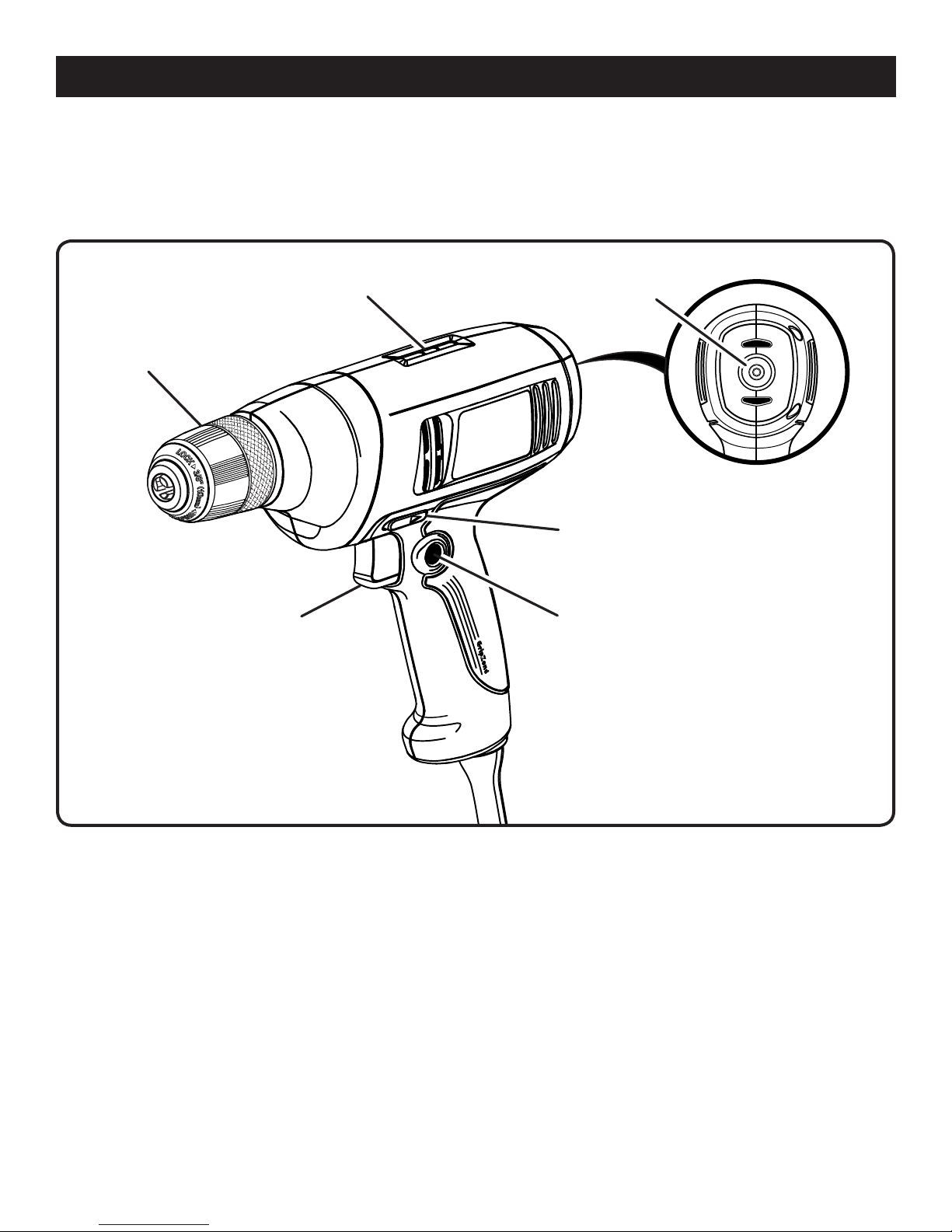

VEILLER À BIEN CONNAÎTRE LA PERCEUSE
Voir la figure 1.
L’utilisation sûre de ce produit exige une comprehension
des renseignements figurant sur l’outil et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
SÉLECTEUR DE SENS DE ROTATION
(AVANT / ARRIÈRE / VERROUILLAGE CENTRAL)
La perceuse est équipée d’un sélecteur de sens de rotation
(avant / arrière / verrouillage central), situé au-dessus de la
gâchette. Régler la gâchette en position d’ARRÊT (verrouil-
lage central) pour réduire le risque de démarrage accidentel
quand l’outil n’est pas utilisé.
MANDRIN SANS CLÉ
Cette perceuse est équipée d’un mandrin sans clé permettant
de serrer les forets et de les libérer des mors à la main.

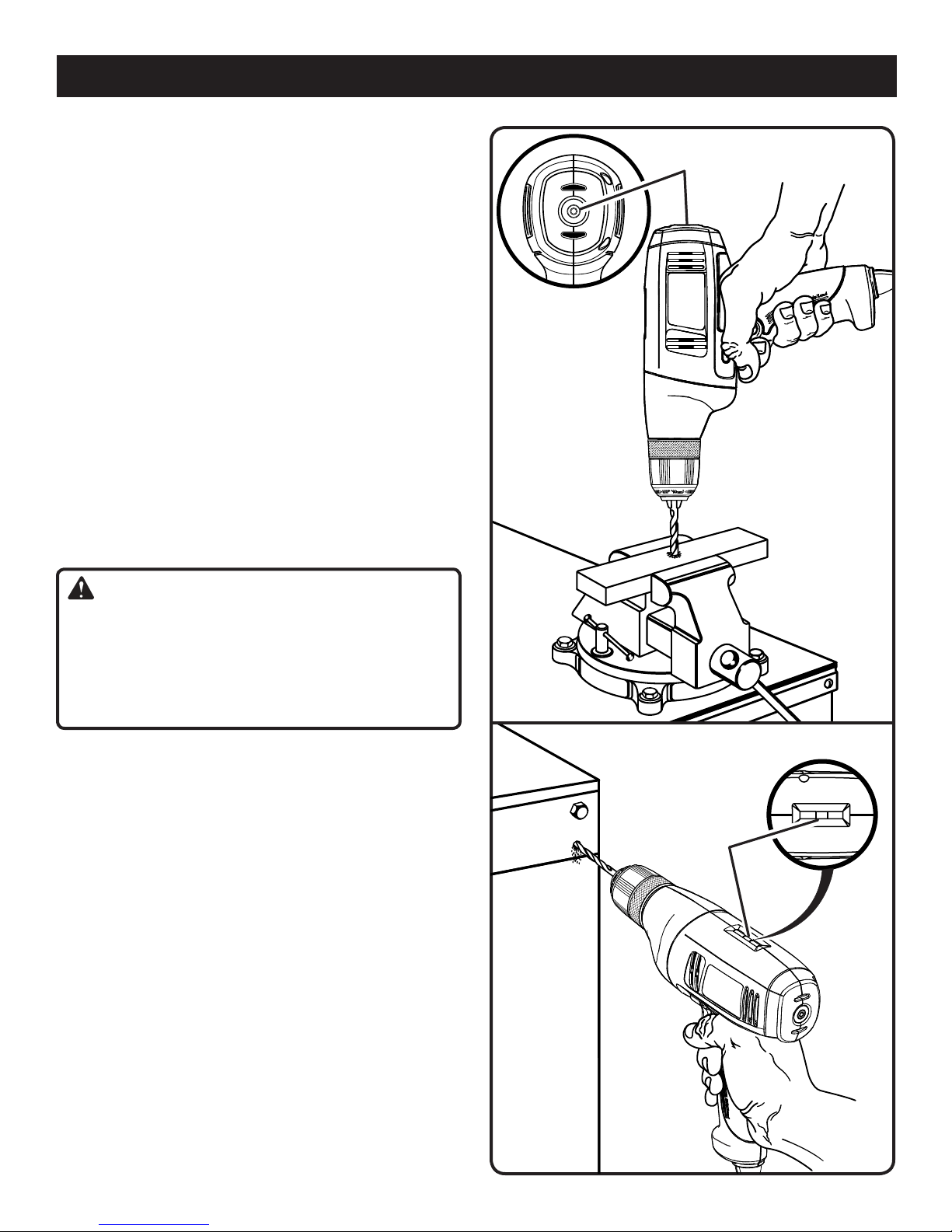

NIVEAUX
Les niveaux, qui se trouvent sur le dessus et l’arrière du
boîtier moteur permettent de maintenir l’alignement du foret
pendant l’utilisation.
BOUTON DE VERROUILLAGE
Le verrouillage de la gâchette permet de percer continuel-
lement pendant une période prolongée.
VITESSE VARIABLE
La pression exercée sur la gâchette permet de contrôler la
vitesse de rotation.
SÉLECTEUR DE SENS
DE ROTATION (AVANT /
ARRIÈRE / VERROUILLAGE
CENTRAL)
MANDRIN
SANS CLÉ

9 — Français
AVERTISSEMENT :
�e pas laisser la familiarité avec le produit faire oublier
la prudence. �e pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter des lunettes de sécurité étanches ou à
coques latérales lors de l’utilisation d’outils électriques. Si
cette précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et causer des lésions graves.
AVERTISSEMENT :
�e pas utiliser d’outils ou accessoires non recommandés
pour cet produit. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser ce produit avant qu’elles aient été remplacées.
Le non-respect de cette précaution peut entraîner des
blessures graves.
AVERTISSEMENT :
�e pas essayer de modifier cet produit ou de créer des
accessoires non recommandés pour le produit. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
AVERTISSEMENT :
�e pas brancher sur le secteur avant d’avoir terminé
l’assemblage. Le non respect de cet avertissement peut
causer un démarrage accidentel, entraînant des blessures
graves.
ASSEMBLAGE
DÉBALLAGE
Ce produit a été expédié complètement assemblé.
 Avec précaution, sortir le produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
 Examiner soigneusement le produit pour s’assurer
que rien n’a été brisé ou endommagé en cours de
transport.
 �e pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné le produit et avoir vérifié qu’il
fonctionne correctement.
 Si des pièces sont manquantes ou endommagées,
appeler le 1-800-525-2579.
LISTE DE CONTRÔLE D’EXPÉDITION
Perceuse
Coffret
Manuel d’utilisation
APPLICATIONS
Cet produit peut être utilisé pour les applications ci-
dessous :
 Perçage de produits du bois (bois d’oeuvre, contrepla-
qué, lambris, aggloméré et bois dur)
 Perçage de la céramique, du plastique, de la fibre de
verre et des matériaux laminés.
 Perçage du métal
 Mélange de peinture
GÂCHETTE
Voir la figure 2.
Pour mettre la perceuse en MARCHE, appuyer sur la gâchette.
Pour ARRÊTER, relâcher la gâchette.
VITESSE VARIABLE
La pression exercée sur la gâchette permet de contrôler la
vitesse de rotation et le couple.
NOTE : La gâchette peut produire un bruit de sifflement ou
de grincement pendant le fonctionnement. �e pas s’inquiéter,
ce bruit fait partie du fonctionnement normal.
UTILISATION

10 — Français
INSTALLATION DES FORETS
Voir les figures 3 et 4.
 Débrancher la perceuse.
Ouvrir les mors du mandrin de manière à pouvoir insérer
l’embout à utiliser. Relever légèrement l’avant de la per-
ceuse pour empêcher le foret de s’échapper des mors
du mandrin.
Insérer le foret.
AVERTISSEMENT :
Veiller à insérer le foret ou l’embout droit dans les mors
du mandrin. �e pas insérer un foret dans les mors en
serrant comme illustré à la figure 4. Le foret pourrait être
éjecté de la perceuse et causer des blessures graves ou
endommager le mandrin.
 Tourner le mandrin vers la droite pour serrer les mors sur
le foret.
NOTE : Tourner le corps du mandrin dans le sens de la
flèche marquée LOCK pour serrer les mors. �e pas utiliser
une clé pour serrer ou desserrer les mors du mandrin.
SÉLECTEUR DE SENS DE ROTATION
(AVANT / ARRIÈRE / VERROUILLAGE CENTRAL)
Voir la figure 2.
Le sens de rotation est commandé par un sélecteur situé au-
dessus de la gâchette. La perceuse étant tenue en position
normale d’utilisation, le sélecteur de sens de rotation doit
être tourné vers la gauche pour percer. Le sens de rotation
est inversé lorsque le sélecteur est tourné vers la droite.
Régler la gâchette en position d’ARRÊT(verrouillage central)
pour réduire le risque de démarrage accidentel quand l’outil
n’est pas utilisé.
ATTENTION :
Pour éviter des dommages aux engrenages, toujours
laisser le mandrin parvenir à l’arrêt complet avant de
changer de sens de rotation.
Pour arrêter la perceuse, relâcher la gâchette et laisser le
moteur parvenir à l’arrêt complet.
NOTE: La perceuse ne peut fonctionner que si le sélecteur
de sens de rotation est poussé à fond vers la droite ou la
gauche.
Éviter d’utiliser la perceuse à basse vitesse pendant des
périodes prolongées. Ceci pourrait causer une surchauffe.
Si la perceuse surchauffe, la refroidir en la laissant tourner
à vide et à la vitesse maximum.
MANDRIN SANS CLÉ
Voir la figure 3.
La perceuse est équipée d’un mandrin permettant de serrer
ou desserrer les forets et embouts sans difficulté. Saisir le
collier du mandrin d’une main. Tourner le corps du mandrin
avec l’autre main. Les flèches gravées sur le mandrin indique
dans quel sens tourner pour LOCK (serrage) ou UNLOCK
(deserrage) le foret.
AVERTISSEMENT :
�e pas tenir le corps du mandrin d’une main et utiliser la
force du moteur pour serrer les mors du mandrin sur le
foret ou l’embout. Le mandrin pourrait glisser de la main
et celle-ci risquerait d’être heurtée par le foret en rotation.
Ceci pourrait entraîner des blessures graves.
UTILISATION
AVERTISSEMENT :
Toujours débrancher l’outil avant d’installer ou de retirer
un foret, d’effectuer des réglages ou lorsqu’il ne doit pas
être utilisé. �e pas débrancher l’outil peut causer un dé-
marrage accidentel, entraînant des blessures graves.
GÂCHETTE
BOUTON DE
VERROUILLAGE
Fig. 2
ROTATION ARRIÈRE
ROTATION AVANT
SÉLECTEUR DE SENS DE ROTATION (AVANT
/ ARRIÈRE/ VERROUILLAGE CENTRAL)

11 — Français
UNLOCK
(DESSERRAGE)
FORET
MORS DU
MANDRIN
CORPS DU MANDRIN
LOCK
(SERRAGE)
Fig. 3
CORRECT
COLLIER DU
MANDRIN
UTILISATION
Fig. 4
INCORRECT
RETRAIT DES EMBOUTS
Voir la figure 3.
 Débrancher la perceuse.
 Tourner le collet du mandrin vers la droite pour ouvrir le
mors du mandrin.
NOTE : Tourner le corps du mandrin dans le sens de la
flèche marquée UNLOCK pour desserrer les mors. �e
pas utiliser une clé pour serrer ou desserrer les mors du
mandrin.
 Retirer le foret.

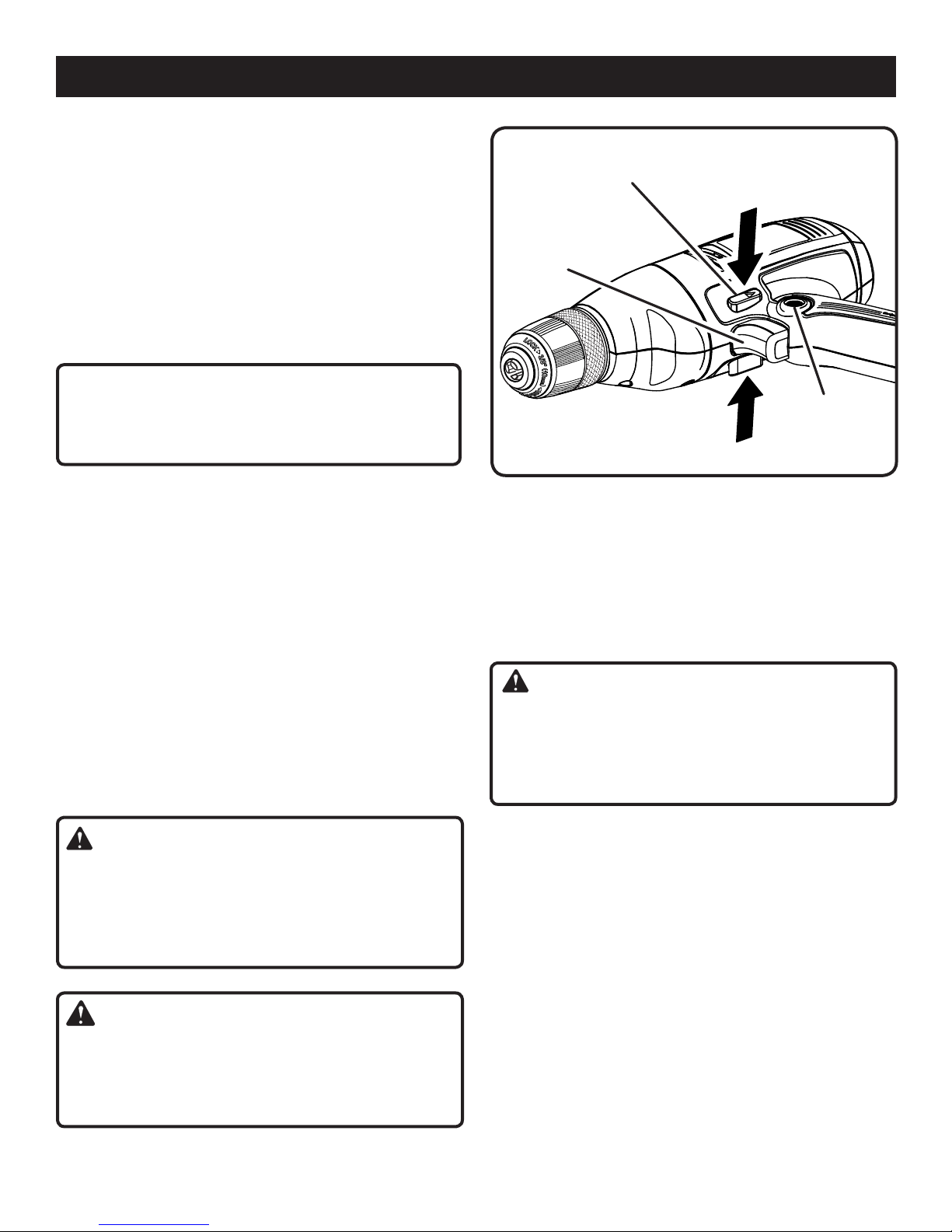

BOUTON DE VERROUILLAGE
Voir la figure 5.
Cette perceuse est dotée d’un bouton de verrouillage de
gâchette, commode pour le perçage en continu prolongé.
Pour verrouiller :
Appuyer sur la gâchette.
Maintenir le bouton de verrouillage, situé sur le côté de
la poignée, enfoncé.
Relâcher la gâchette.
Relâcher le bouton de verrouillage et la perceuse continue
de tourner.
 Pour désengager le verrouillage, appuyer sur la gâchette,
puis la relâcher.
Si la fonction de verrouillage est engagée pendant l’utilisation
et la perceuse est accidentellement débranchée, désengager
le verrouillage immédiatement.
BOUTON DE
VERROUILLAGE Fig. 5
AVERTISSEMENT :
Avant de brancher la perceuse sur une prise secteur,
toujours s’assurer que le verrouillage est désengagé (ap-
puyer sur la gâchette et la relâcher). Le non-respect de
cette précaution peut causer un démarrage accidentel
de la perceuse, entraînant des blessures graves. �e pas
verrouiller la gâchette si le travail peut exiger d’arrêter
immédiatement la perceuse.

12 — Français
UTILISATION
NIVEAU
Fig. 6
NIVEAU
Fig. 7
PERÇAGE
Voir les figures 6 et 7.
Les niveaux, qui se trouvent sur le dessus et l’arrière du
boîtier moteur permettent de maintenir l’alignement de l’outil
pendant l’utilisation.
Appuyer sur la gâchette et la relâcher pour s’assurer que
la perceuse est ARRÊTÉE avant de la brancher sur une
prise secteur.
Vérifier la position du sélecteur de rotation (rotation avant
ou arrière).
Bloquer la pièce de travail dans un étau ou avec des
serre-joints, pour l’empêcher de tourner avec le foret.
Brancher la perceuse sur une prise secteur. Tenir la per-
ceuse fermement et placer la pointe du foret à l’endroit
à percer.
Appuyer sur la gâchette pour mettre le foret en rota-
tion.
Percer en appuyant sur la perceuse juste assez
pour que le foret morde dans le matériau. �e pas
forcer la perceuse ou appliquer une force latérale
pour élargir un trou. Laisser l’outil effectuer le travail.
AVERTISSEMENT :
Se tenir prêt lorsque le foret traverse le matériau ou en
cas de blocage. Dans ces situations, la perceuse à ten-
dance à être propulsée dans le sens contraire à la rota-
tion, ce qui peut causer la perte de contrôle. Si l’opérateur
n’est pas préparé, cette perte de contrôle peut entraîner
des blessures graves.
Avant de percer un matériau dur et lisse, poinçonner
l’emplacement du trou. Cette précaution empêchera le
foret de glisser au départ du trou.
Lors du perçage de métaux, appliquer de l’huile légère
sur le foret pour l’empêcher de surchauffer. Cette huile
prolongera la vie utile du foret et facilitera le perçage.
Si le foret se bloque dans la pièce ou si la perceuse cale,
l’arrêter immédiatement. Sortir le foret de la pièce et dé-
terminer la raison du blocage.

13 — Français
AVERTISSEMENT :
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. L’usage de toute autre
pièce pourrait créer une situation dangereuse ou endom-
mager l’outil.
AVERTISSEMENT :
Toujours porter des lunettes de sécurité étanches ou mu-
nies d’écrans latéraux lors de l’utilisation d’outils motori-
sés ou des opérations de nettoyage à l’air comprimé. Si
une opération dégage de la poussière, porter également
un masque filtrant.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
ENTRETIEN
AVERTISSEMENT :
�e jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
Les outils électriques utilisés sur la fibre de verre, le placoplâtre,
les mastics de bouchage ou le plâtre s’usent plus vite et sont
susceptibles de défaillance prématurée, car les particules et
les éclats de fibre de verre sont fortement abrasifs pour les
roulements, balais, commutateurs, etc. Toutefois, si le produit
a été utilisé sur l’un de ces matériaux, il est extrêmement
important de le nettoyer à l’air comprimé.
LUBRIFICATION
Tous les roulements de cet produit sont enduits d’une quantité
suffisante de lubrifiant de haute qualité pour la durée de vie
de le produit, dans des conditions d’utilisation normales.
Aucune autre lubrification n’est donc nécessaire.

14 — Français
ENTRETIEN

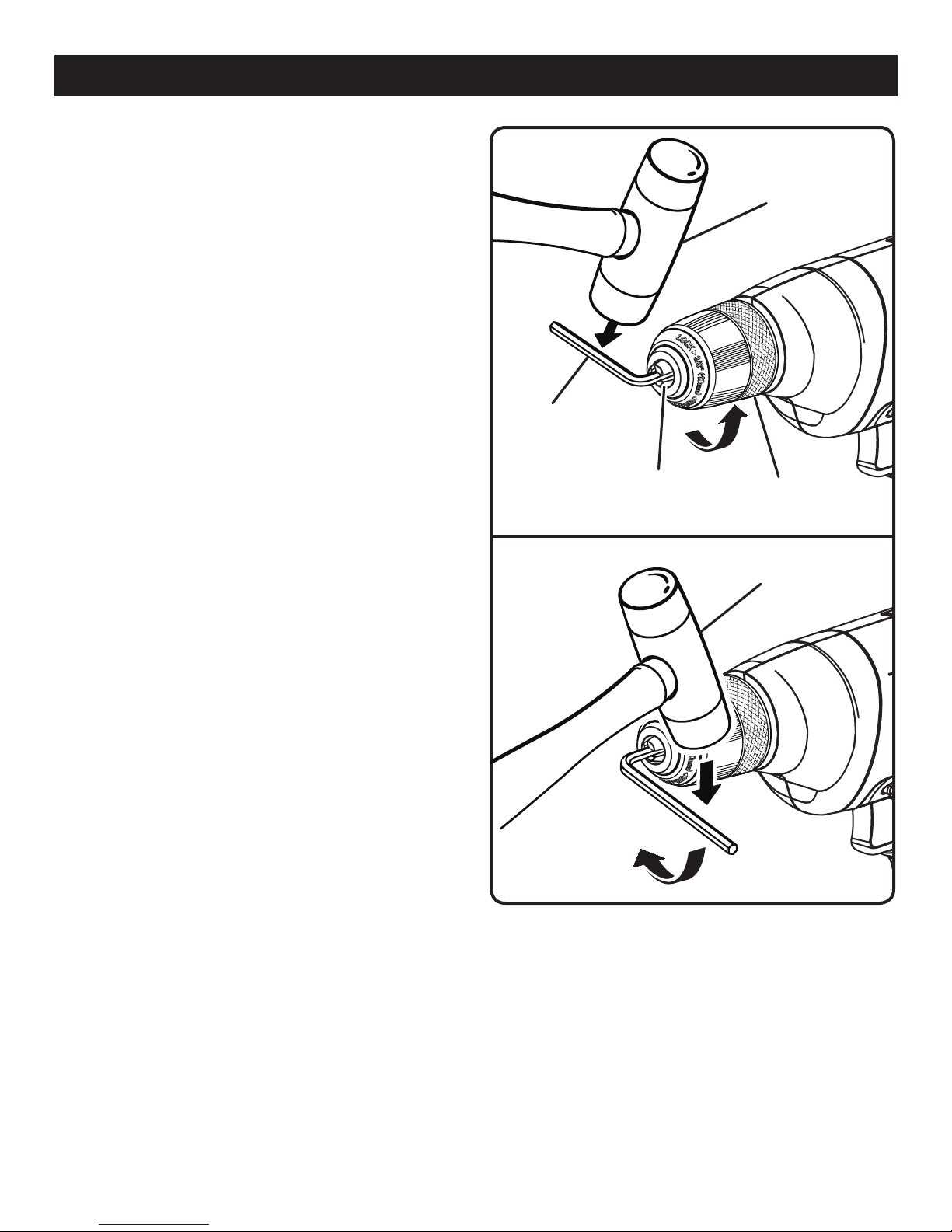

RETRAIT DU MANDRIN
Voir la figure 8.
Le mandrin peut être retiré et remplacé.
 Débrancher la perceuse.
 Insérer une clé hexagonale de 5/16 po (8 mm) ou plus
grosse dans le mandrin et serrer fermement ce dernier.
 Frapper d’un coup sec avec un maillet (vers la gauche).
Ceci desserre le mandrin sur la broche. Le mandrin peut
maintenant être dévissé à la main.
Ouvrir les mors et retirer la clé hexagonale.
SERRAGE D’UN MANDRIN DESSERRÉ
Voir la figure 9.
Le mandrin peut se desserrer sur la broche et se mettre à
brouter. Pour serrer :
Débrancher la perceuse.
 Ouvrir les mors du mandrin.
 Insérer la clé hexagonale de 5/16 po (8 mm) dans le
mandrin et serrer fermement ce dernier. Frapper la clé
vers la droite d’un coup sec avec un maillet. Ceci serre
le mandrin sur la broche.
Ouvrir les mors et retirer la clé hexagonale.
Fig. 8
Fig. 9
CLÉ
HEXAGONALE
MAILLET
MORS DU
MANDRIN MANDRIN
SANS CLÉ
MAILLET

15 — Français
NOTES
