Original Instructions
Safety, performance, and dependability have been given top
priority in the design of your impact wrench.
INTENDED USE
The impact wrench is intended to be used only by adults who
have read and understood the instructions and warnings in this
manual, and can be considered responsible for their actions.
The product is intended for fastening and removing screws
and bolts using an impact socket.
The product is intended for consumer use only.
Do not use the product for any other purpose. Use of the
SURGXFWIRURSHUDWLRQVGLႇHUHQWIURPLQWHQGHGFRXOGUHVXOWLQ
a hazardous situation.
WARNING! Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
PD\UHVXOWLQHOHFWULFVKRFN¿UHDQGRUVHULRXVLQMXU\
Save all warnings and instructions for future reference.
IMPACT WRENCH SAFETY WARNINGS
ŶHold the power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory or fasteners may contact hidden wiring.
Cutting accessory or fasteners contacting a “live” wire
may make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
ADDITIONAL SAFETY WARNINGS
ŶDo not switch on the product again after it has stalled.
Switching it on again, can cause a kickback with high
reaction force. Determine why the product has stalled
and rectify it, paying heed to the safety instructions. If
necessary, remove the insertion tool.
ŶClamp workpiece with a clamping device. Unclamped
ZRUNSLHFHVFDQFDXVHVHYHUHLQMXU\DQGGDPDJH
Ŷ,QMXULHV PD\ EH FDXVHG RU DJJUDYDWHG E\ SURORQJHG
use of a tool. When using any tool for prolonged periods,
ensure you take regular breaks.
ŶAmbient temperature range for tool during operation is
EHWZHHQÛ&DQGÛ&
ŶAmbient temperature range for tool storage is between
Û&DQGÛ&
ŶThe recommended ambient temperature range for the
FKDUJLQJV\VWHPGXULQJFKDUJLQJLVEHWZHHQÛ&DQGÛ&
ADDITIONAL BATTERY SAFETY WARNINGS
Ŷ7RUHGXFH WKHULVNRIILUHSHUVRQDOLQMXU\DQGSURGXFW
damage due to a short circuit, never immerse your tool,
battery pack or charger in fluid or allow fluid to flow inside
them. Corrosive or conductive fluids, such as seawater,
certain industrial chemicals, and bleach or bleach-
containing products, etc., can cause a short circuit.
ŶCharge the battery pack in a location where the ambient
WHPSHUDWXUHLVEHWZHHQ&DQG&
ŶStore the battery pack in a location where the ambient
WHPSHUDWXUHLVEHWZHHQ&DQG&
TRANSPORTING LITHIUM BATTERIES
Transport the battery in accordance with local and national
provisions and regulations.
Follow all special requirements on packaging and labelling
when transporting batteries by a third party. Ensure that
no batteries can come in contact with other batteries
or conductive materials while in transport by protecting
exposed connectors with insulating, non-conductive caps or
tape. Do not transport batteries that are cracked or leaking.
Check with the forwarding company for further advice.
KNOW YOUR PRODUCT
See page 57.
1. LED worklight
2. Direction of rotation selector
 Anvil
 Variable speed switch trigger
5. Handle, insulated gripping surface
6. Battery port
7. Low speed
 Medium speed
9. High speed
10. "A" mode *
11. Mode selection button
12. Operator’s manual
Socket
Battery pack
15. Charger
*The “A” mode is a mode designed to give the user greater
control in application and reduce damage to the fastener or
ZRUNVXUIDFHE\DXWRPDWLFDOO\VKXWWLQJWKHWRRORႇDIWHUWKH
tool senses the mechanism impacting for approximately one
second.
MAINTENANCE
ŶThe product should never be connected to a power
VXSSO\ ZKHQ DVVHPEOLQJ SDUWV PDNLQJ DGMXVWPHQWV
cleaning, performing maintenance, or when the product
is not in use. Disconnecting the product from the power
supply will prevent accidental starting that could cause
VHULRXVLQMXU\
ŶWhen servicing, use only original manufacturer’s
replacement parts, accessories and attachments. Use
of any other parts may create a hazard or cause product
damage.
ŶAvoid using solvents when cleaning plastic parts. Most
plastics are susceptible to various types of commercial
solvents and may be damaged by their use. Use clean
cloths to remove dirt, carbon dust, etc.
ŶDo not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
GHVWUR\SODVWLFZKLFKPD\UHVXOWLQVHULRXVSHUVRQDOLQMXU\
ŶFor greater safety and reliability, all repairs should be
performed by an authorised service centre.

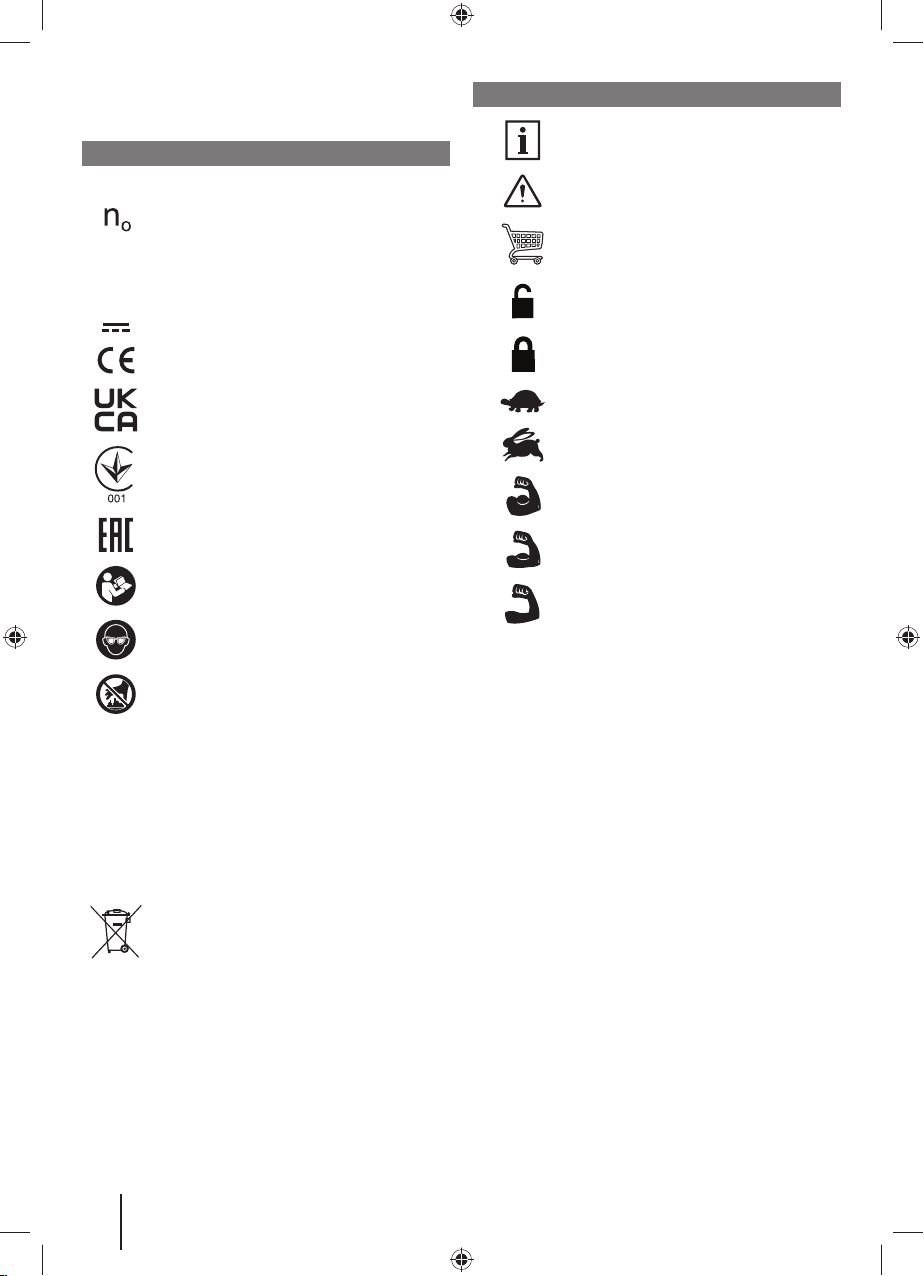

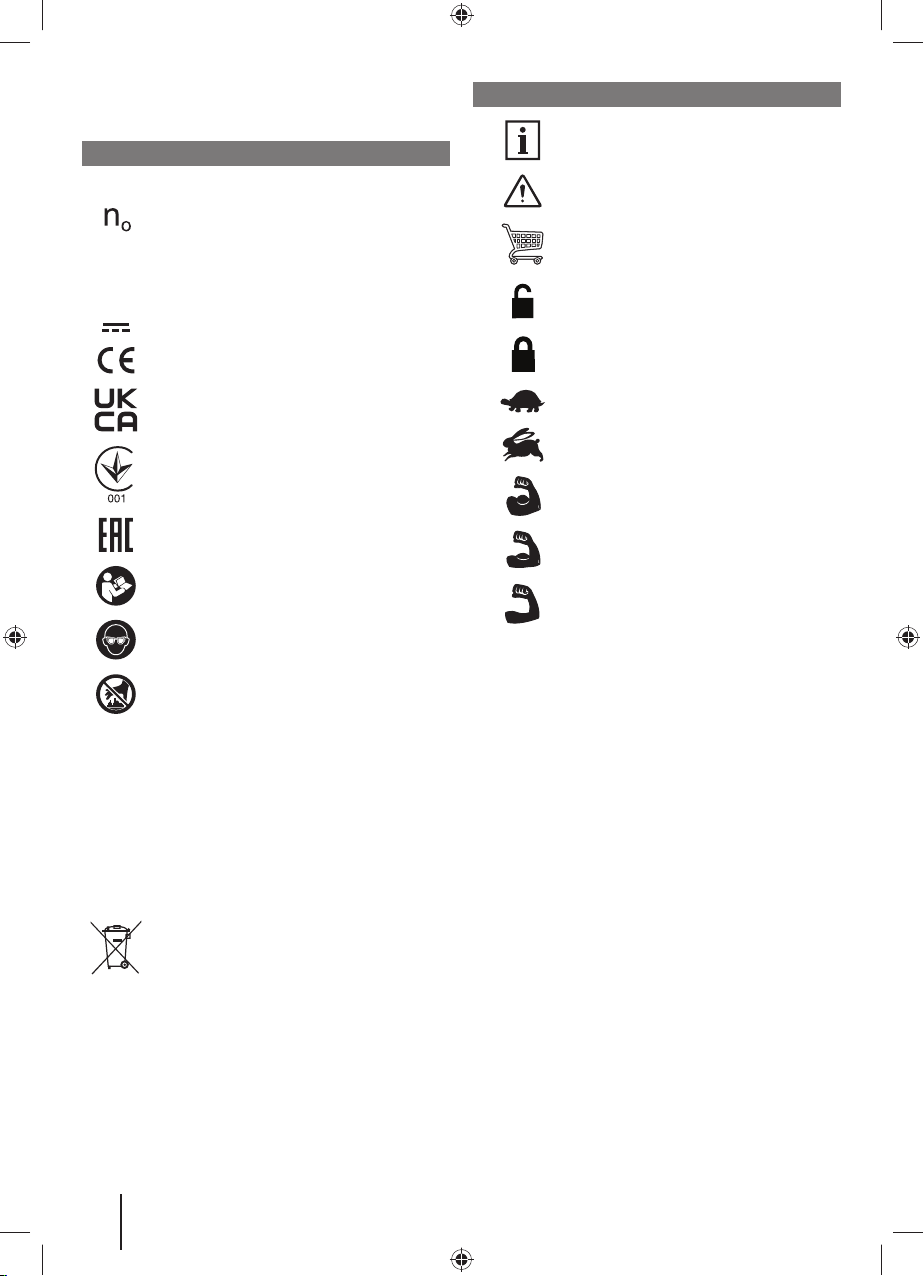

SYMBOLS ON THE PRODUCT
VVolts
No-load speed
PLQʚï Revolutions or reciprocations per minute
IPM Impacts per minute
Direct current
ENGLISH
EN
FR
DE
ES
IT
NL
PT
DA
SV
FI
NO
RU
PL
CS
HU
RO
LV
LT
ET
HR
SL
SK
BG
UK
TR
EL

4Original Instructions
European Conformity Mark
British Conformity Mark
Ukraine Conformity Mark
EurAsian Conformity Mark
Please read the instructions carefully before
starting the machine.
Wear eye protection
Hot surface
Do not dispose of waste batteries, waste
electrical and electronic equipment as
unsorted municipal waste. Waste batteries
and waste electrical and electronic equipment
must be collected separately. Waste batteries,
waste accumulators, and light sources have to
be removed from the equipment. Check with
your local authority or retailer for recycling
advice and collection point. According to
local regulations, retailers may have an
obligation to take back waste batteries and
waste electrical and electronic equipment
free of charge. Your contribution to the reuse
and recycling of waste batteries and waste
electrical and electronic equipment helps to
reduce the demand of raw materials. Waste
batteries, in particular containing lithium, and
waste electrical and electronic equipment
contain valuable and recyclable materials,
which can adversely impact the environment
and the human health if not disposed of in an
environmentally compatible manner. Delete
personal data from waste equipment, if any.
SYMBOLS IN THIS MANUAL
Note
Safety Alert
Parts or accessories sold separately
Unlock
Lock
Speed, minimum
Speed, maximum
Torque, maximum
Torque, medium
Torque, minimum

5
Traduction de la notice originale
La plus grande priorité a été donnée à la sécurité, aux
SHUIRUPDQFHVHWjOD¿DELOLWpGHYRWUHFOpjFKRFVORUVGH
sa conception.
UTILISATION PRÉVUE
La clé à chocs est uniquement conçu pour une utilisation
par les adultes qui ont lu et compris les instructions
et avertissements de cette notice et qui peuvent être
considérés comme responsables de leurs actes.
Ce produit est destiné au serrage et au desserrage des vis
et boulons à l'aide d'une douille à impact.
&HSURGXLWHVWGHVWLQpjGHV¿QVGHFRQVRPPDWLRQ
Ne vous servez pas de ce produit pour d'autres utilisations
que celles décrites au chapitre des utilisations prévues.
L'utilisation détournée d'un outil électrique entraîne des
situations dangereuses.
AVERTISSEMENT! Lisez attentivement l’ensemble
des avertissements, instructions et spécifications
fournis avec cet outil, et reportez-vous aux illustrations.
Le non-respect des instructions présentées ci-après
peut entraîner des accidents tels que des incendies, des
GpFKDUJHV pOHFWULTXHV HWRX GHV EOHVVXUHV FRUSRUHOOHV
graves.
Conservez tous les avertissements et toutes les
instructions pour pouvoir vous y reporter ultérieurement.
AVERTISSEMENTS DE SÉCURITÉ RELATIFS À LA
CLÉ À CHOCS
ŶLorsqu'il existe un risque que l'accessoire de coupe
ou les fixations puissent entrer en contact avec des
câbles électriques dissimulés, tenir l'outil électrique
uniquement au niveau de ses surfaces de saisie
isolées. Le contact entre l'accessoire de coupe ou les
fixations et un fil sous tension peut rendre conductrices
les parties métalliques exposées de l'outil électrique et
envoyer une décharge électrique à l'opérateur.
INSTRUCTIONS DE SÉCURITÉ ADDITIONNELLES
ŶNe pas rallumer le produit une fois qu'il a calé. La
rallumer peut provoquer un rebond avec une force de
réaction élevée. Identifiez pourquoi le produit a calé et
corrigez le problème, en tenant compte des instructions
de sécurité. Si nécessaire, retirez l'outil d'insertion.
ŶSécurisez la pièce à couper à l'aide d'un dispositif de
serrage. Une pièce à travailler non-fixée peut être la
cause de blessures graves et de dommages.
ŶL'utilisation prolongée d'un outil est susceptible de
provoquer ou d'aggraver des blessures. Assurez-vous
de faire des pauses de façon régulière lorsque vous
utilisez tout outil de façon prolongée.
ŶLa plage de température ambiante pour l'outil en
IRQFWLRQQHPHQWVHVLWXHHQWUH&HW&
ŶLa plage de température ambiante pour l'entreposage
GHORXWLOVHVLWXHHQWUH&HW&
ŶLa plage de température ambiante recommandée pour
le système de chargement en fonctionnement se situe
HQWUH&HW&
MISES EN GARDE DE SÉCURITÉ
SUPPLÉMENTAIRES CONCERNANT LA BATTERIE
ŶPour réduire le risque d‘incendie, de blessures
corporelles et de dommages cau-sés par un court-
FLUFXLWQ¶LPPHUJH]MDPDLVOµRXWLOOHEORFGHEDWWHULHRX
le chargeur dans un liquide et ne laissez paz couler un
fluide à l‘intérieur de celui-ci. Les fluides corrosifs ou
conducteurs, tels que l‘eau de mer, certains produits
chim-iques industriels, les produits de blanchiment ou de
blanchi-ment, etc., Peuvent provoquer un court-circuit.
ŶRechargez la batterie dans un endroit où la température
DPELDQWHHVWFRPSULVHHQWUHHW&
ŶStockez la batterie à un endroit où la température
DPELDQWHHVWFRPSULVHHQWUHHW&
TRANSPORT DES BATTERIES AU LITHIUM
Transportez les batteries en conformité avec les dispositions
et règlements locaux et nationaux.
Respectez toutes les exigences légales particulières
concernant l'emballage et l'étiquetage des batteries
ORUVTXH YRXV FRQ¿H] OHXU WUDQVSRUW j XQ WLHUV $VVXUH]
vous qu'aucune batterie ne puisse entrer en contact avec
une autre batterie ou avec des matériaux conducteurs lors
de son transport en isolant les bornes électriques avec du
ruban adhésif ou des capuchons isolants. Ne transportez
pas une batterie qui serait fendue ou qui fuirait. Demandez
conseil au transporteur pour de plus amples informations.
APPRENEZ À CONNAÎTRE VOTRE PRODUIT
Voir la page 57.
1. Témoin LED de fonctionnement
2. Sens du sélecteur de rotation
 Anvil
 Gâchette avec variateur
5. Poignée, surface de préhension isolée
6. Réceptacle de la batterie
7. Vitesse lente
 Vitesse moyenne
9. Vitesse rapide
10. Mode « A » *
11. Bouton de sélection du mode
12. Manuel d'utilisation
Douille
Pack batterie
15. Chargeur
/HPRGH© $ ªHVWFRQoXSRXURႇULUjOXWLOLVDWHXUXQSOXV
grand contrôle lors de l'utilisation et réduit les dommages
causés à l'agrafeuse ou à la surface de travail en arrêtant
l'outil automatiquement s'il détecte un impact du mécanisme
pendant environ une seconde.
ENTRETIEN
Ŷ/HSURGXLW QHGRLWMDPDLVrWUHEUDQFKp VXUXQHVRXUFH
de courant lorsque vous-y montez des pièces, lorsque
vous effectuez des réglages, lorsque vous le nettoyez,
lorsque vous l'entretenez, ou lorsque vous ne l'utilisez
pas. Déconnecter le produit de l'alimentation électrique
empêche les démarrages accidentels qui peuvent
causer des blessures graves.
ŶN'effectuez l'entretien qu'à l'aide de pièces détachées et
accessoires d'origine constructeur. L'utilisation de toute
autre pièce est susceptible de présenter un danger ou
d'endommager votre outil.
ŶÉvitez d’utiliser des solvants pour nettoyer les parties en
plastique. La plupart des plastiques sont susceptibles
d’être endommagés par les solvants disponibles dans
le commerce. Utilisez un chiffon propre pour essuyer les
impuretés, la poussière, etc.
Ŷ1HODLVVH]MDPDLVGXOLTXLGHGHIUHLQGHOHVVHQFHGHV
produits pétroliers, des huiles pénétrantes, etc. entrer
en contact avec les éléments en plastique. Les produits
chimiques peuvent endommager, affaiblir ou détruire les
plastiques, ce qui pourrait entraîner de graves blessures.
FRANÇAIS
EN
FR
DE
ES
IT
NL
PT
DA
SV
FI
NO
RU
PL
CS
HU
RO
LV
LT
ET
HR
SL
SK
BG
UK
TR
EL

6Traduction de la notice originale
ŶPour plus de sécurité et de fiabilité, toutes les réparations
doivent être effectuées par un service après-vente
agréé.
SYMBOLES APPLIQUÉS SUR LE PRODUIT
VTension
Vitesse à vide
PLQʚï
Nombre de tours ou de mouvements par minute
IPM Impacts par minute
Courant continu
Marque de conformité européenne
Marque de conformité britannique
Marque de conformité ukrainienne
Marque de conformité d’Eurasie
Veuillez lire attentivement le mode d’emploi
avant de démarrer la machine.
Portez une protection oculaire
Surface Chaude
1HMHWH]SDVOHVEDWWHULHVHWOHVpTXLSHPHQWV
électriques et électroniques usagés parmi les
déchets municipaux non triés. Les batteries et
les équipements électriques et électroniques
usagés doivent être collectés séparément.
Les batteries, accumulateurs et sources
lumineuses usagés doivent être retirés de
l'équipement. Pour obtenir des conseils en
matière de recyclage et de points de collecte,
se renseigner auprès des autorités locales
ou du détaillant. Selon les réglementations
locales, les détaillants peuvent avoir
l'obligation de récupérer gratuitement les
batteries et les équipements électriques et
électroniques usagés. Votre contribution à
la réutilisation et au recyclage des batteries
et équipements électriques et électroniques
usagés permet de réduire la demande en
matières premières. Les batteries, notamment
celles qui contiennent du lithium, ainsi que
les équipements électriques et électroniques
usagés comportent des matériaux précieux
et recyclables, qui peuvent avoir un impact
négatif sur l'environnement et la santé
humaine s'ils ne sont pas éliminés de manière
respectueuse de l'environnement. Supprimer
les données personnelles de l'équipement
usagé, le cas échéant.
SYMBOLES PRÉSENTS DANS LE MANUEL
Note
Alerte de Sécurité
Pièces détachées et accessoires vendus
séparément
Déverrouillage
Verrouillage
Vitesse, minimum
Vitesse, maximum
Couple maximum
Couple (Moyennes)
Couple, minimum

7
Übersetzung der originalanleitung
Sicherheit, Leistung und Zuverlässigkeit hatten oberste
Priorität bei der Entwicklung Ihres Schlagschraubers.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Schlagschrauber ist ausschließlich zur Nutzung
durch Erwachsene konzipiert, die die Anleitung und die
Sicherheitshinweise in diesem Handbuch gelesen und
verstanden haben und als für ihre Handlungen verantwortlich
betrachtet werden können.
Das Produkt ist zum Festziehen und Lösen von Schrauben
und Bolzen mit einer Schlagnuss vorgesehen.
Das Gerät ist ausschließlich zur privaten Nutzung geeignet.
Benutzen Sie das Produkt nicht für andere Aufgaben, als
die genannten bestimmungsgemäßen Verwendungen.
Der Einsatz des Produkts für Arbeiten, für die es nicht
vorgesehen ist, kann zu gefährlichen Situationen führen.
WARNUNG! Lesen Sie aufmerksam alle mit diesem
Werkzeug gelieferten Warnungen, Anweisungen und
Spezifikationen, beziehen Sie sich auf die Illustrationen.
Die Nichtbeachtung der weiter unten aufgeführten
$QZHLVXQJHQNDQQ8QIlOOHZLH%UlQGH(OHNWURVFKRFNVXQG
oder schwere Körperverletzungen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
SCHLAGSCHRAUBER SICHERHEITSWARNUNGEN
ŶHalten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei denen
das Einsatzwerkzeug oder die Schrauben verborgene
Stromleitungen oder die eigene Anschlussleitung
treffen kann. Der Kontakt mit einer spannungsführenden
Leitung kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.
ZUSÄTZLICHE SICHERHEITSWARNUNGEN
ŶSchalten Sie das Gerät nicht wieder ein, wenn es sich
festgefahren hat. Beim Wiedereinschalten kann es zu einem
Rückschlag mit hoher Reaktionskraft kommen. Bestimmen
Sie die Ursache des Stillstands des Produkts und beheben
Sie das Problem unter Beachtung der Sicherheitshinweise.
Entfernen Sie bei Bedarf das Einsatzwerkzeug.
ŶSichern Sie Ihr Werkstück mit einer Spannvorrichtung.
Ungesicherte Werkstücke können schwere Verletzungen
und Schäden verursachen.
ŶVerletzungen können durch lange Benutzung eines
Werkzeugs entstehen oder verschlimmert werden.
Machen Sie regelmäßig Pausen, wenn Sie ein Werkzeug
für lange Zeit benutzen.
ŶDer Umgebungstemperaturbereich für das Werkzeug
ZlKUHQGGHV%HWULHEVOLHJW]ZLVFKHQ&XQG&
ŶDer Umgebungstemperaturbereich für die Lagerung des
:HUN]HXJVOLHJW]ZLVFKHQ&XQG&
ŶDer empfohlene Umgebungstemperaturbereich für das
Ladesystem während des Ladevorgangs liegt zwischen
&XQG&
WEITERE SICHERHEITSHINWEISE ZUM AKKU
ŶUm die durch einen Kurzschluss verursachte
Gefahr eines Brandes, von Verletzungen oder
Produktbeschädigungen zu vermeiden, tauchen Sie
das Werkzeug, den Wechselakku oder das Ladegerät
nicht in Flüssigkeiten ein und sorgen Sie dafür, dass
keine Flüssigkeiten in die Geräte und Akkus eindringen.
Korrodierende oder leitfähige Flüssigkeiten, wie
Salzwasser, bestimmte Chemikalien und Bleichmittel
oder Produkte, die Bleichmittel enthalten, können einen
Kurzschluss verursachen.
ŶLaden Sie den Akku bei einer Umgebungstemperatur
YRQELV&
ŶBewahren Sie den Akku bei einer Umgebungstemperatur
YRQELV&DXI
TRANSPORT VON LITHIUM AKKUS
Transportieren Sie den Akku gemäß Ihren örtlichen und
nationalen Bestimmungen und Regeln.
Befolgen Sie alle besonderen Anforderungen für
Verpackung und Beschriftung, wenn Sie Akkus von
Dritten transportieren lassen. Stellen Sie sicher, dass
beim Transport kein Akku in Kontakt mit anderen Akkus
oder leitenden Materialien kommt, indem Sie die freien
Anschlüsse mit Isolierband, nichtleitenden Kappen oder
Klebeband schützen. Beschädigte oder auslaufende
Akkus dürfen nicht transportiert werden. Befragen Sie Ihre
7UDQVSRUW¿UPDQDFKZHLWHUHQ,QIRUPDWLRQHQ
MACHEN SIE SICH MIT IHREM PRODUKT
VERTRAUT
Siehe Seite 57.
1. LED zur Beleuchtung des Arbeitsbereichs
2. Drehrichtungsschalter
 Aufnahme
 Variable Drehzahlregelung
5. Handgriff, isolierte Grifffläche
6. Akku-Aufnahmeschacht
7. Niedrige Drehzahl
 Mittlere Drehzahl
9. Hohe Drehzahl
10. Modus „A“*
11. Modus Auswahltaste
12. Bedienungsanleitung
Schlagnuss
Akkupack
15. Ladegerät
* Der Modus „A“ wurde entwickelt, um dem Benutzer
größere Kontrolle in der Anwendung zu geben und Schäden
DQ GHU %HIHVWLJXQJ XQG GHU $UEHLWVÀlFKH ]X YHUULQJHUQ
indem das Gerät automatisch ausgeschaltet wird, wenn
der Mechanismus etwa eine Sekunde lang einen Aufprall
erkennt.
WARTUNG UND PFLEGE
ŶDas Produkt darf niemals an die Stromversorgung
angeschlossen sein, wenn Sie Teile zusammenbauen,
Einstellungen vornehmen, reinigen, Wartungsarbeiten
durchführen, oder wenn das Produkt nicht benutzt wird.
Das Trennen des Produkts von der Stromversorgung
verhindert einen unbeabsichtigten Start, der zu
schweren Verletzungen führen kann.
ŶVerwenden Sie zur Wartung ausschließlich original
Ersatzteile, Zubehör und Aufsätze des Herstellers.
Der Einsatz von anderen Teilen kann eine Gefahr
verursachen oder das Produkt beschädigen.
ŶVermeiden Sie beim Reinigen der Plastikteile den
Einsatz von Lösungsmitteln. Die meisten Kunststoffe
können durch im Handel erhältliche Lösungsmittel
beschädigt werden. Verwenden Sie einen sauberen
Lappen für die Reinigung von Verschmutzungen,
Karbonstaub usw.
ŶLassen Sie niemals Bremsflüssigkeiten, Benzine,
Produkte auf Erdölbasis, Rostlöser usw. mit den
Plastikteilen in Kontakt geraten. Chemikalien können
Plastik beschädigen, aufweichen oder zerstören, was zu
schweren Verletzungen führen kann.
DEUTSCH
EN
FR
DE
ES
IT
NL
PT
DA
SV
FI
NO
RU
PL
CS
HU
RO
LV
LT
ET
HR
SL
SK
BG
UK
TR
EL

8Übersetzung der originalanleitung
ŶAlle Reparaturen sollten zur besseren Sicherheit und
Zuverlässigkeit von einem autorisierten Kundendienst
durchgeführt werden.
SYMBOLE AUF DEM PRODUKT
VSpannung
Leerlaufdrehzahl
PLQʚï Anzahl Umdrehungen oder Bewegungen pro
Minute
IPM Schläge pro Minute
Gleichstrom
Europäisches Konformitätskennzeichen
Britisches Konformitätskennzeichen
Ukrainisches Konformitätskennzeichen
EurAsian Konformitätszeichen
Bitte lesen Sie die Anweisungen sorgfältig,
bevor Sie das Gerät einschalten.
Augenschutz tragen
+HLH2EHUÀlFKH
Entsorgen Sie Altbatterien, Elektro- und
Elektronikaltgeräte nicht als unsortierten
Siedlungsabfall. Altbatterien und
Elektro- und Elektronikaltgeräte müssen
getrennt gesammelt werden. Altbatterien,
Altakkumulatoren und Lichtquellen müssen
aus den Geräten entfernt werden. Informieren
Sie sich bei den örtlichen Behörden oder bei
Ihrem Einzelhändler über Recyclingoptionen
und die Entsorgungseinrichtung. Je
nach den örtlichen Vorschriften kann der
(LQ]HOKDQGHOYHUSÀLFKWHWVHLQ$OWEDWWHULHQ
und Elektro- und Elektronik-Altgeräte
unentgeltlich zurückzunehmen. Ihr Beitrag
zur Wiederverwendung und zum Recycling
von Elektro- und Elektronikaltgeräten
WUlJWGD]XEHLGHQ%HGDUIDQ5RKVWRႇHQ
zu verringern. Altbatterien, insbesondere
lithiumhaltige Batterien, und Elektro- und
Elektronik-Altgeräte enthalten wertvolle,
wiederverwertbare Materialien, die sich
negativ auf die Umwelt und die menschliche
Gesundheit auswirken können, wenn sie
nicht auf umweltverträgliche Weise entsorgt
werden. Löschen Sie ggf. personenbezogene
Daten aus Altgeräten.
SYMBOLE IN DER BEDIENUNGSANLEITUNG
Hinweis
Sicherheitswarnung
Teile oder Zubehör getrennt erhältlich
gႇQHQ
Verriegelung
Drehzahl, Minimum
Drehzahl, Maximum
Größtes, Drehmoment
Drehmoment (Mittel)
Mindest-Drehmoment

6HJXULGDGGHVHPSHxR\¿DELOLGDGKDQVLGRODVSULRULGDGHV
en el diseño de su llave de impacto.
USO PREVISTO
La llave de impacto está concebida para que la usen
únicamente adultos que hayan leído y comprendido las
instrucciones y advertencias de este manual, y que puedan
considerarse responsables de sus acciones.
(ODSDUDWRKDVLGRGLVHxDGRSDUDDSUHWDU\DÀRMDUWRUQLOORV\
pernos utilizando un portapuntas de impacto.
Este producto está diseñado exclusivamente para un uso
personal.
Utilice el producto exclusivamente para el uso para el que
fue diseñado. Utilizar la herramienta eléctrica para realizar
WUDEDMRVGLIHUHQWHVDORVTXHHVWDKHUUDPLHQWDHVWiGHVWLQDGD
podría dar como resultado una situación peligrosa.
¡ADVERTENCIA! Lea atentamente todas las
advertencias, instrucciones y especificaciones
suministradas con la herramienta, y consulte las
ilustraciones. El incumplimiento de las instrucciones
que se indican a continuación puede ocasionar diversos
DFFLGHQWHVFRPRLQFHQGLRVGHVFDUJDVHOpFWULFDV\RJUDYHV
heridas corporales.
Guarde todas estas advertencias e instrucciones para
futuras referencias.
ADVERTENCIAS DE SEGURIDAD DE LA LLAVE DE
IMPACTO
ŶLa herramienta eléctrica se debe sujetar
exclusivamente por las superficies de agarre aisladas
cuando se lleve a cabo cualquier operación en la que
el accesorio de corte o las fijaciones puedan entrar
en contacto con cables eléctricos ocultos. Si un
DFFHVRULRGHFRUWHRODVILMDFLRQHVHQWUDQHQFRQWDFWRFRQ
XQFDEOHEDMRWHQVLyQHVSRVLEOHTXHODVSLH]DVPHWiOLFDV
de la herramienta eléctrica también reciban esta tensión y
provoquen una descarga eléctrica al usuario.
AVISOS DE SEGURIDAD ADICIONALES
ŶNo vuelva a encender el producto después de que se
haya atascado. Volver a encenderlo puede provocar un
retroceso con una gran fuerza de reacción. Analice por
qué se ha atascado el producto y rectifíquelo, prestando
atención a las instrucciones de seguridad. En caso
necesario, retire la herramienta de inserción.
Ŷ6XMHWHODSLH]DGHWUDEDMRFRQXQGLVSRVLWLYRGHVXMHFLyQ
/DVSLH]DVGHWUDEDMRPDOVXMHWDVSXHGHQFDXVDUGDxRV
y lesiones graves.
ŶEl uso prolongado de la herramienta puede provocar
o agravar lesiones. Al utilizar cualquier herramienta
durante períodos prolongados asegúrese de tomar
descansos regulares.
ŶEl rango de temperatura ambiente para la herramienta
HQIXQFLRQDPLHQWRHVWiFRPSUHQGLGRHQWUH&\&
ŶEl rango de temperatura ambiente para el
almacenamiento de la herramienta está comprendido
HQWUH&\&
ŶEl rango de temperatura ambiente recomendado para el
VLVWHPDGHFDUJDGXUDQWHODFDUJDHVGHHQWUH&\&
ADVERTENCIAS DE SEGURIDAD DE LA BATERÍA
ADICIONAL
ŶPara reducir el riesgo de incendio, lesion personales y
GDxRVDOSURGXFWRGHELGRDXQFRUWRFLUFXLWRQRVXPHUMD
nunca la herramienta, el pa-quete de baterías o el
cargador en líquido ni permita que fluya un fluido dentro
de ellos. Los fluidos corrosivos o conductivos, como el
agua de mar, ciertos productos quími-cos industriales
\ EODQTXHDGRUHV R OHMtDV TXH FRQWLHQHQ HWF 3XHGHQ
causar un cortocircuito.
ŶCargue la batería en un lugar donde la temperatura
DPELHQWHHVWpFRPSUHQGLGDHQWUH&\&
ŶGuarde la batería en un lugar donde la temperatura
DPELHQWHHVWpFRPSUHQGLGDHQWUH&\&
TRANSPORTE DE BATERÍAS DE LITIO
Transporte la batería de conformidad con las disposiciones
y las normativas locales y nacionales.
Cuando las baterías sean transportadas por un tercero,
FXPSOD ORV UHTXLVLWRV HVSHFLDOHV UHODWLYRV DO HPEDODMH \
etiquetado. Asegúrese de que ninguna batería entra en
contacto con otra batería o con materiales conductores
GXUDQWHHOWUDQVSRUWHSURWHMDORVFRQHFWRUHVH[SXHVWRVFRQ
tapones o tapas aislantes no conductoras. No transporte
EDWHUtDV FRQ ¿VXUDV R IXJDV 3DUD PiV DVHVRUDPLHQWR
póngase en contacto con la empresa de distribución.
CONOZCA EL PRODUCTO
Consulte la página 57.
1. /X]/('GHWUDEDMR
2. Selector de la dirección de giro
 Yunque
 Gatillo-interruptor de velocidad variable
5. Asa, superficie de agarre aislada
6. Puerto de la batería
7. %DMDYHORFLGDG
 Velocidad mediana
9. Alta velocidad
10. Modo «A» *
11. Botón de selección de modo
12. Manual del usuario
Casquillo
Batería
15. Cargador
*El modo «A» es un modo diseñado para ofrecer al usuario
un mayor control de la aplicación y para reducir los daños
HQHOGLVSRVLWLYRVGH¿MDFLyQRHQODVXSHU¿FLHGHWUDEDMR
ya que apaga automáticamente la herramienta en el
momento en el que la herramienta detecta un impacto en el
mecanismo durante aproximadamente un segundo.
MANTENIMIENTO
ŶEl aparato nunca debe estar conectado a una fuente
eléctrica mientras se estén montando las piezas,
UHDOL]DQGR DMXVWHV OLPSLDQGR OOHYDQGR D FDER HO
mantenimiento o cuando no esté en uso. Desconectar
el producto de la fuente de suministro evitará que se
encienda de manera accidental, lo que podría provocar
lesiones graves.
ŶEn el mantenimiento, utilice sólo piecas de repuesto
y accesorios originales del fabricante. El uso de otras
piezas puede ocasionar riesgos o daños en el producto.
ŶEvite el uso de disolventes para limpiar las piezas
de plástico. La mayor parte de los plásticos pueden
resultar dañados con los disolventes que se venden
en el mercado. Utilice un paño limpio para quitar las
impurezas, el polvo, etc.
ŶNo permita en ningún momento que las piezas de
plástico entren en contacto con líquido de frenos,
gasolina, productos derivados del petróleo, aceites
penetrantes, etc. Los productos químicos pueden dañar,
destruir o debilitar el plástico, lo que puede ocasionar
graves daños personales.
ESPAÑOL
9
Traducción de las instrucciones originales
EN
FR
DE
ES
IT
NL
PT
DA
SV
FI
NO
RU
PL
CS
HU
RO
LV
LT
ET
HR
SL
SK
BG
UK
TR
EL

ŶPara una mayor seguridad y fiabilidad, todas las
reparaciones deben ser realizadas por un centro de
servicio autorizado.
SÍMBOLOS EN EL PRODUCTO
VVoltios
Velocidad sin carga
PLQʚï Número de revoluciones o movimientos por
minuto
IPM Impactos por minuto
Corriente directa
Marca de conformidad europea
Marca de conformidad británica
Marca de conformidad de Ucrania
&HUWL¿FDGR($&GHFRQIRUPLGDG
Por favor lea las instrucciones detenidamente
antes de arrancar la máquina.
Utilice gafas de seguridad
6XSHU¿FLHFDOLHQWH
No deseche los residuos de baterías,
aparatos eléctricos y electrónicos como
UHVLGXRVPXQLFLSDOHVQRFODVL¿FDGRV/RV
residuos de baterías, aparatos eléctricos
y electrónicos se deben recoger de forma
independiente. Los residuos de baterías,
acumuladores y fuentes de luz se deben
retirar de los aparatos. Consulte a sus
autoridades locales o a su vendedor para
REWHQHULQIRUPDFLyQVREUHUHFLFODMH\SXQWRV
de recogida. De acuerdo con lo establecido en
las normativas locales, los establecimientos
minoristas pueden tener la obligación de
recuperar los residuos de baterías, aparatos
eléctricos y electrónicos de forma gratuita. Su
contribución a la hora de reutilizar y reciclar
los residuos de baterías y los residuos de
aparatos eléctricos y electrónicos ayuda a
reducir la demanda de materias primas. Los
residuos de baterías, en especial las que
contienen litio, y los residuos de aparatos
eléctricos y electrónicos contienen materiales
valiosos que se pueden reciclar, y que podrían
afectar de forma negativa al medio ambiente
y a la salud humana si no se desechan de un
modo medioambientalmente responsable. Si
lo hubiera, elimine cualquier dato personal de
los residuos de los aparatos.
SÍMBOLOS EN ESTE MANUAL
Nota
Atención
Las piezas o accesorios se venden por
separado
Desbloquear
Bloquear
Velocidad, mínimo
Velocidad, máxima
Torsión, máxima
Par (Medio)
Par mínimo
10 Traducción de las instrucciones originales
