Salon Ambience Luxury single WU 015 Instruction Manual

Luxury single WU/015 - WU/016
Luxury double WU/120 - WU/121
WU/122 - WU/123
Luxury triple WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137

Contiene informazioni riguardanti
l’installazione e la manutenzione del
lavaggio Luxury singolo, doppio e
triplo di Salon Ambience.
IT
Luxury single WU/015 - WU/016
Luxury double WU/120 - WU/121
WU/122 - WU/123
Luxury triple WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137

IndICE
Introduzione....................................................................................................
Informazioni sul lavaggio..................................................................................
Installa il tuo lavaggio: Acqua Elettricità............................................................
Utilizzare il tuo lavaggio: Luxury single WU/015 .....................................................
Luxury double WU/120 - WU/122 - WU/123 ........................................................
Luxury triple WU/130 - WU/132 - WU/133 - WU/134 - WU/135 - WU/136 - WU/137
Utilizzare il tuo lavaggio: Luxury single WU/016 - Luxury double WU/121.........
Luxury triple WU/131 ..........................................................................................
Manutenzione generale...................................................................................
Pulizia.............................................................................................................
Caratteristiche tecniche...................................................................................
Dichiarazione di conformità.............................................................................
cAPITOLO 1: INTRODUZIONE
cAPITOLO 2: INSTALLAZIONE
APPENDICE
5
cAPITOLO 3: ISTRUZIONI
5
6
6-9
10
10
10
11
11
12
12
12
63
4- Indice Introduzione -
Grazie per aver scelto questo lavaggio
Salon Ambience - una scelta eccellente!
Lo straordinario lavaggio Luxury di Salon
Ambience offre un sorprendente comfort e
stile; raffinato e curato nei dettagli, è dotato
di alzagambe elettrico e di massaggio
NEW SHIATSU®di nuova generazione.
La sua forma morbida aggiunge stile al
salone, mantenendo allo stesso tempo il
comfort straordinario di tutti i prodotti Salon
Ambience.
Il massaggio NEW SHIATSU®del nuovo
lavaggio Luxury di Salon Ambience è
studiato appositamente per decontrarre i
muscoli e sciogliere le tensioni della zona
lombare, sacrale e dorsale, lasciando una
sensazione di leggerezza, tonicità e relax
nel cliente. Il massaggio lavora su quattro
punti di pressione differenti bilanciati ed ha
una superficie di lavoro allargata rispetto alle
versioni fino ad ora utilizzate.
Luxury single WU/015 - WU/016
Luxury double WU/120 - WU/121
WU/122 - WU/123
Luxury triple WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137
introduZIONE

76 - Introduzione Installazione -
Carico acqua 3/8” - Scarico Ø40
inSTALLAZIONE
INSTALLAZIONE

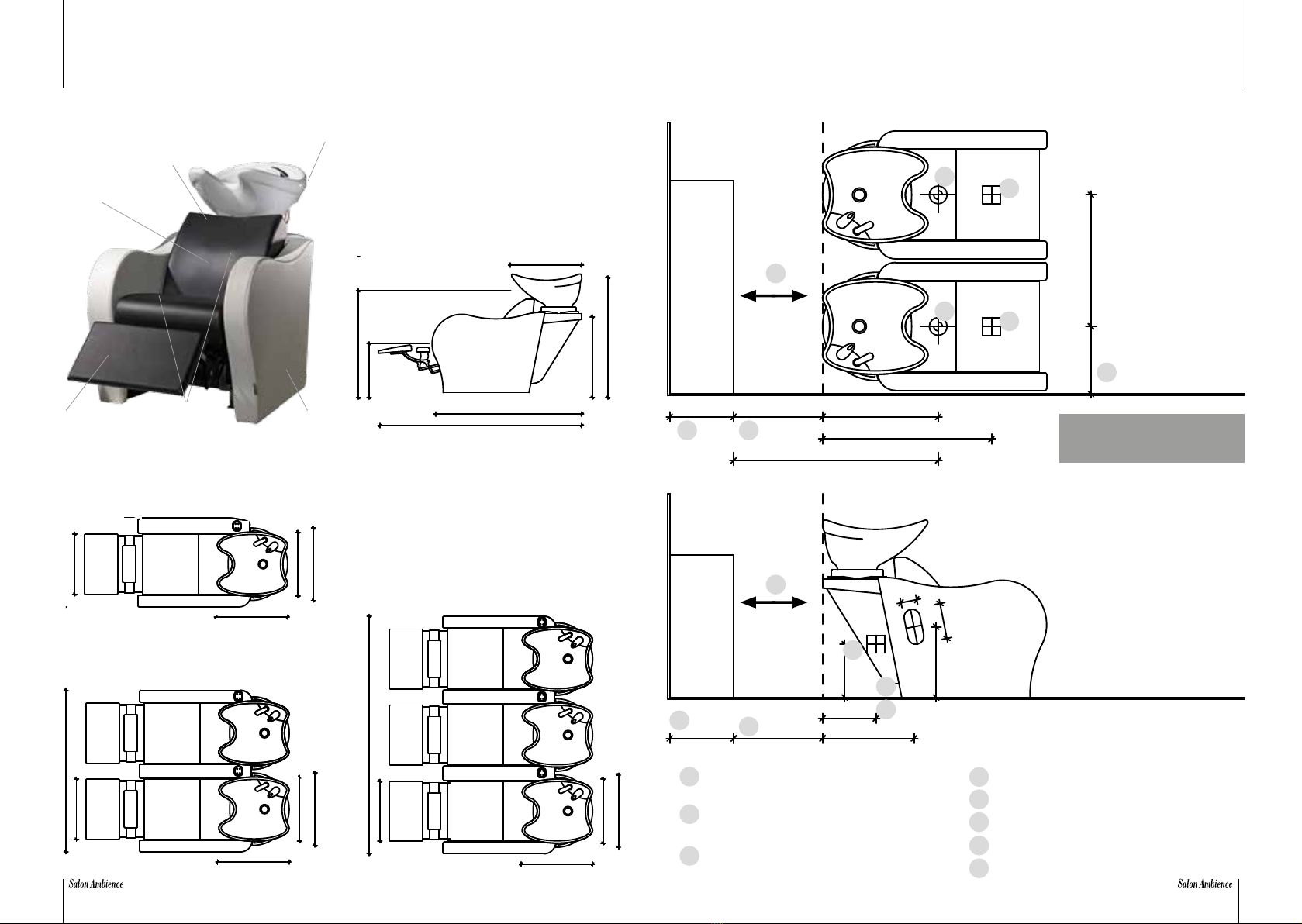

MISURE
INFORMAZIONI SUL LAVAGGIO
SISTEMA
DI MASSAGGIO
NEW SHIATSU®
BRACCIOLI
IMBOTTITI
PULSANTIERA
DI CONTROLLO
CERAMICA
(Disponibile bianca o nera
basculante con doccetta
essibile e miscelatore)
POGGIAGAMBE
ELETTRICO
Disponibile in una vasta gamma di Sky Colours
Luxury single
WU/015 - WU/016
Luxury single
WU/015 - WU/016
Luxury double
WU/120 - WU/121
WU/122 - WU/123
Luxury triple
WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137
90
46
90
46
101
68
101
68
123
170
123
170
54
72
54
72
60 60
50 50
136
200
90
46
90
46
101
68
101
68
123
170
123
170
54
72
54
72
60
60
50
50
136
200
90
46
90
46
101
68
101
68
123
170
123
170
54
72
54
72
60
60
50 50
136
200
90
46
90
46
101
68
101
68
123
170
123
170
54
72
54
72
60
60
50
50
136
200
SEDUTA E
SCHIENALE
BASCULANTE
INSTALLA IL TUO LAVAGGIO: ACQUA - ELEttricità
36 50 65
115
95
9
20
40
30
36 50 51
30
38 74
FISSAGGIO PAVIMENTO
FISSAGGIO MURO
B C
36 cm per il mobile ‘Service Centre’
48 cm per il mobile ‘Wall System’
Spazio di lavoro
Misura variabile - Non meno di 50 cm
A
B
C
H
H
F
A
G
G
B
A
C
D
E
G
Entrata tubo acqua calda e fredda
Uscita tubo acqua
Misura dal muro
Punto elettrico - 220V
D
E
F
G
H

50,0 65,0
115,0
95,0
9,0
20,0
39,8
30,0
50,0 51,4
30,0
50,0 65,0
115,0
95,0
9,0
20,0
39,8
30,0
50,0 51,4
30,0
38,0 64,0 38,0 64,0 64,0

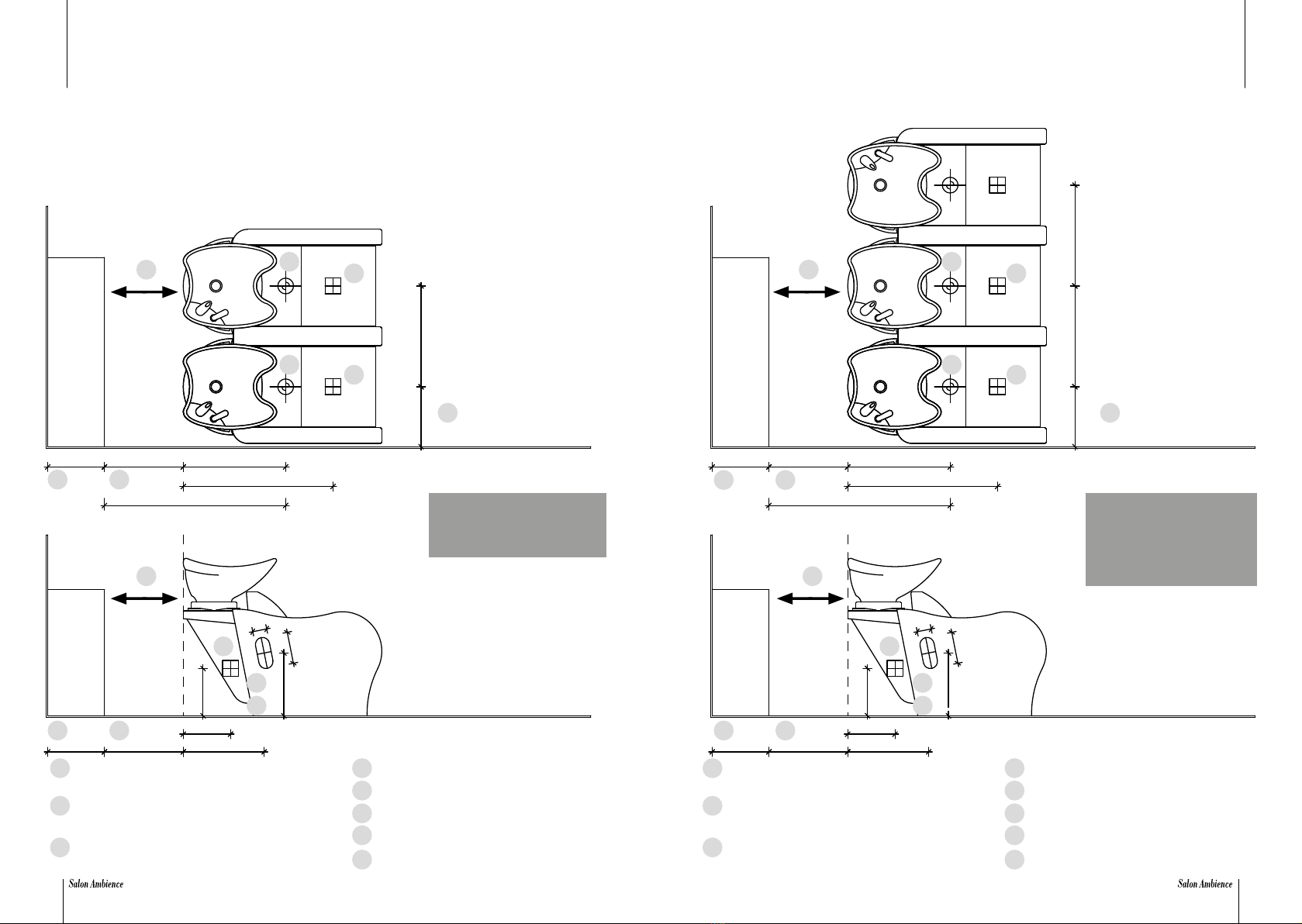

98 - Installatzione Installazione -
FISSAGGIO PAVIMENTO FISSAGGIO PAVIMENTO
FISSAGGIO MURO
FISSAGGIO MURO
B C
36 cm per il mobile ‘Service Centre’
48 cm per il mobile ‘Wall System’
36 cm per il mobile ‘Service Centre’
48 cm per il mobile ‘Wall System’
Spazio di lavoro Spazio di lavoro
Misura variabile - Non meno di 50 cm Misura variabile - Non meno di 50 cm
Entrata tubo acqua calda e fredda Entrata tubo acqua calda e fredda
Uscita tubo acqua Uscita tubo acqua
Misura dal muro Misura dal muro
Punto elettrico - 220V Punto elettrico - 220V
Carico acqua 3/8” - Scarico Ø40 Carico acqua 3/8” - Scarico Ø40
A A
BB
C C
D D
E E
F F
G G
H H
H
H
F
AG
G
H
H
H
F
AG
G
G
B
A
C
D
E
G
B
B
A
C
C
D
E
G
inSTALLAZIONEinSTALLAZIONE
INSTALLA IL TUO LAVAGGIO: ACQUA - ELEttricitàINSTALLA IL TUO LAVAGGIO: ACQUA - ELEttricità
Luxury double
WU/120 - WU/121
WU/122 - WU/123
Luxury triple
WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137

11
ISTRUZIONI ISTRUZIONI
UTILIZZARE IL TUO LAVAGGIO UTILIZZARE IL TUO LAVAGGIO
10 - Istruzioni Istruzioni -
STOP
Abbassa alzagambe, solleva schienale
Luxury single WU/016
Luxury double WU/121
Luxury triple WU/131
Luxury single WU/015
Luxury double WU/120 - WU/122 - WU/123
Luxury triple WU/130- WU/132 - WU/133 - WU/134
WU/135 - WU/136 - WU/137
Solleva alzagambe, reclina schienaleAbbassa alzagambe, solleva schienale
Ferma massaggio shiatsuInizio massaggio shiatsu Solleva alzagambe, reclina schienale

12 - Appendice
Contains information regarding
installation and maintenance
for the Salon Ambience Luxury
shampoo units.
UK
Mod: ADVANTAGE+
REVOLUTION+/LUXURY
220-240 V 50/60 HZ 100W
Luxury single WU/015 - WU/016
Luxury double WU/120 - WU/121
WU/122 - WU/123
Luxury triple WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137
MANUTENZIONE GENERALE
Ricordarsi sempre di scollegare il lavaggio dall’elettricità durante la riparazione,
che deve essere effettuata da personale specializzato.
Verificare periodicamente che non ci siano perdite d’acqua nei collegamenti
idrici, controllo che deve essere effettuato da personale specializzato.
Periodicamente controllare il fissaggio della ceramica per garantirne il corretto
sostegno per il movimento.
PULIZIA
Quando si effettua la pulizia della tappezzeria, usare solo acqua e sapone neutro.
Non usare mai prodotti a base di alcol per pulire il lavaggio.
APPENDiCE
Non consentire ai bambini di giocare su
questo lavaggio o di utilizzare il meccanismo.
Il poggiagambe si ripiega verso il basso e il
bambino potrebbe farsi male. Lasciare sempre
in posizione verticale e chiuso. Tenere sempre
mani e piedi fuori dal meccanismo.

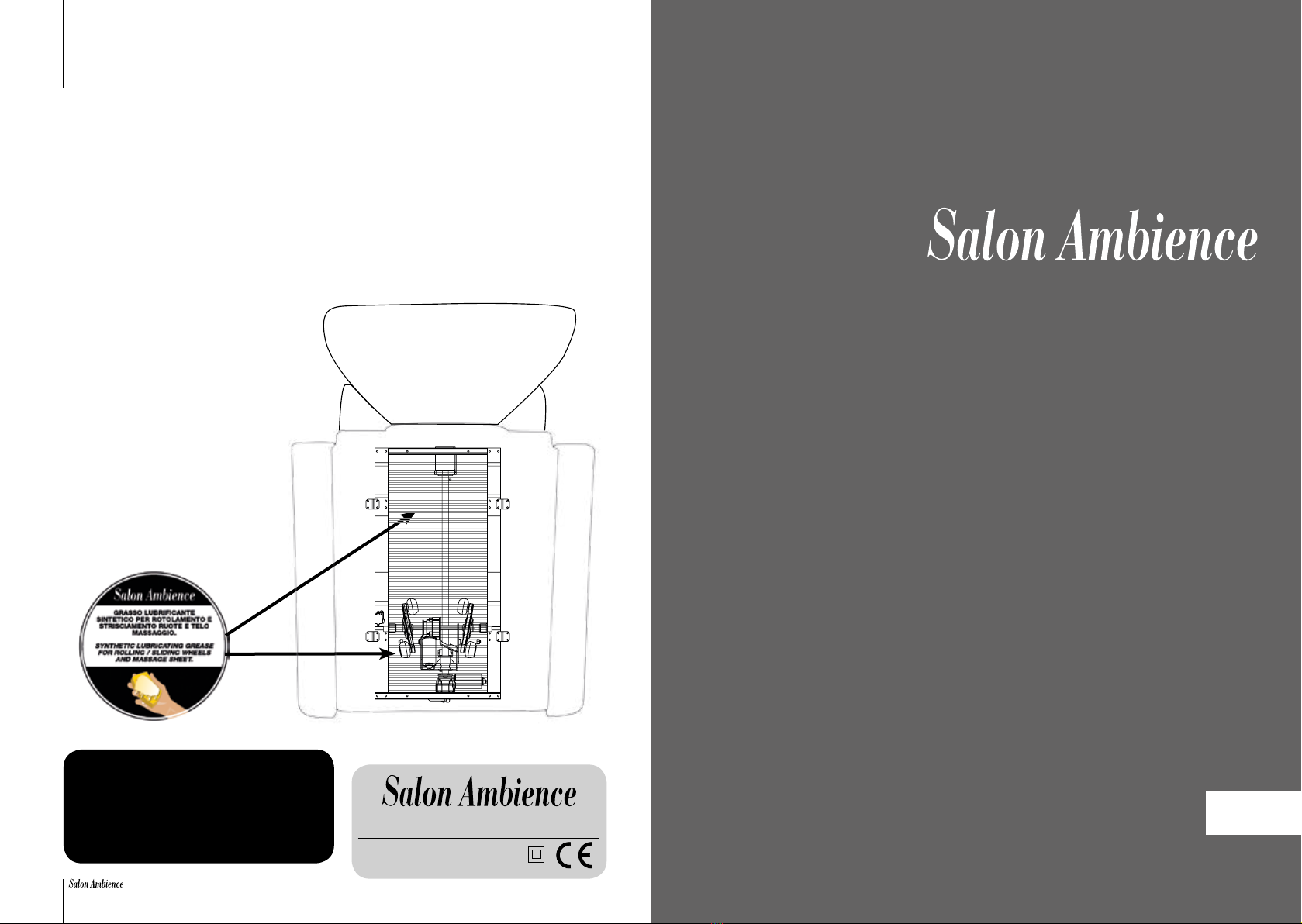

AVVERTENZA
OGNI SEI MESI ISPEZIONARE I
RACCORDI DELL’IMPIANTO
IDRICO E LA TELA GOMMATA
DOVE SCORRONO LE RUOTE
DEL MASSAGGIO
ED EVENTUALMENTE,
A SECONDO DELLA
FREQUENZA DI UTILIZZO,
LUBRIFICARLA CON
GRASSO SINTETICO
TIPO TOPAS NB 52.

Index
Introduction.....................................................................................................
About your shampoo unit................................................................................
Install your shampoo unit: Water Electricity.....................................................
Using your shampoo unit: Luxury single WU/015 ...............................................
Luxury double WU/120 - WU/122 - WU/123 ........................................................
Luxury triple WU/130 - WU/132 - WU/133 - WU/134 - WU/135 - WU/136 - WU/137
Using your shampoo unit: Luxury single WU/016 - Luxury double WU/121.....
Luxury triple WU/131 ..........................................................................................
General maintenance.......................................................................................
Cleaning..........................................................................................................
Technical characteristics..................................................................................
Declaration of conformity.................................................................................
chapter 1: INTRODUCTION
chapter 2: INSTALLATION
APPENDIX
15
chapter 3: INSTRUCTIONS
14 - Index Introduction -
Thankyou for choosing this Salon Ambience
shampoo unit - an excellent choice!
The stunning Luxury shampoo units from
Salon Ambience offer amazing comfort and
style - a refined, beautifully crafted shampoo
unit that also includes an electric legrest,
with a soft form that adds style to the salon,
while still retaining the remarkable comfort
expected of any Salon Ambience product.
The NEW SHIATSU®massage of the new
LUXURY Salon Ambience washunit is
specifically designed to relax the muscles
and ease tension in the lumbar, sacrum and
dorsal areas, leaving a feeling of lightness,
tone and relaxation in the client. The
massage works on four different pressure
points and has a wider working surface than
current shiatsu systems.
introduction
15
16
16-19
20
20
20
21
21
22
22
22
63
Luxury single WU/015 - WU/016
Luxury double WU/120 - WU/121
WU/122 - WU/123
Luxury triple WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137

1716 - About Installation -
inSTALLATIONABOUT YOUR SHAMPOO UNIT
NEW SHIATSU®
MASSAGE SYSTEM
PADDED
ARMRESTS
(available in a
wide range of Sky
Colours)
CONTROL PANEL
CERAMIC BASIN
(Tilting ceramic basin available in
white or black, with flexible
shower and mixer)
ELECTRIC
LEGREST
Available in a wide range of Sky Colours
Luxury single
WU/015 - WU/016
Luxury single
WU/015 - WU/016
Luxury double
WU/120 - WU/121
WU/122 - WU/123
Luxury triple
WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137
90
46
90
46
101
68
101
68
123
170
123
170
54
72
54
72
60 60
50 50
136
200
90
46
90
46
101
68
101
68
123
170
123
170
54
72
54
72
60
60
50
50
136
200
90
46
90
46
101
68
101
68
123
170
123
170
54
72
54
72
60
60
50 50
136
200
90
46
90
46
101
68
101
68
123
170
123
170
54
72
54
72
60
60
50
50
136
200
SLIDING
BACKREST
AND SEAT

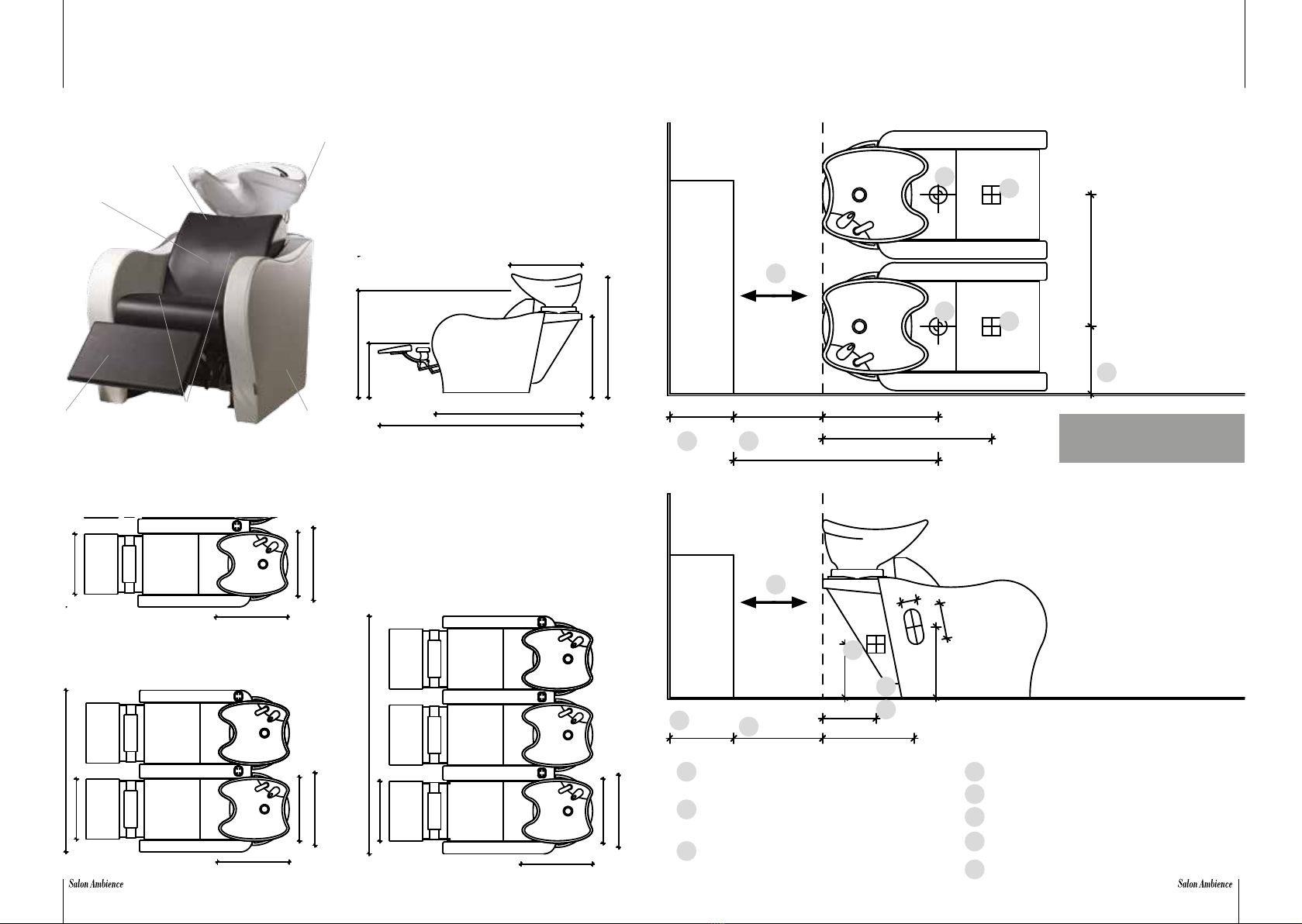

INSTALL YOUR SHAMPOO UNIT: WATER, ELECTRICITY
36 50 65
115
95
9
20
40
30
36 50 51
30
38 74
B C
H
H
F
A
G
G
B
A
C
D
E
G
INSTALLATION
MEASUREMENTS
PAVEMENT FIXING
WALL FIXING
36cm for ‘Service Centre’ cabinet
48cm for ‘Wall System’ cabinet
Work space
Variable measurement - No less than 50 cm
Hot and cold water inlet tube
Water outlet tube
Measurement from wall
Water Inlet 3/8” - Outlet ø40
Electric point - 220V
A
B
C
D
E
F
H
G

50,0 65,0
115,0
95,0
9,0
20,0
39,8
30,0
50,0 51,4
30,0
50,0 65,0
115,0
95,0
9,0
20,0
39,8
30,0
50,0 51,4
30,0
38,0 64,0 38,0 64,0 64,0
19
PAVEMENT FIXING
WALL FIXING
18
PAVEMENT FIXING
WALL FIXING
- Installation Installation -
B C
H
H
F
AG
G
H
H
F
AG
G
B
A
C
D
E
G
B
B
A
C
C
D
E
G
36cm for ‘Service Centre’ cabinet
48cm for ‘Wall System’ cabinet
36cm for ‘Service Centre’ cabinet
48cm for ‘Wall System’ cabinet
Work space Work space
Variable measurement - No less than 50 cm Variable measurement - No less than 50 cm
Hot and cold water inlet tube Hot and cold water inlet tube
Water outlet tube Water outlet tube
Measurement from wall Measurement from wall
Water Inlet 3/8” - Outlet ø40 Water Inlet 3/8” - Outlet ø40
Electric point - 220V Electric point - 220V
A A
B B
C C
D D
E E
F F
H H
G G

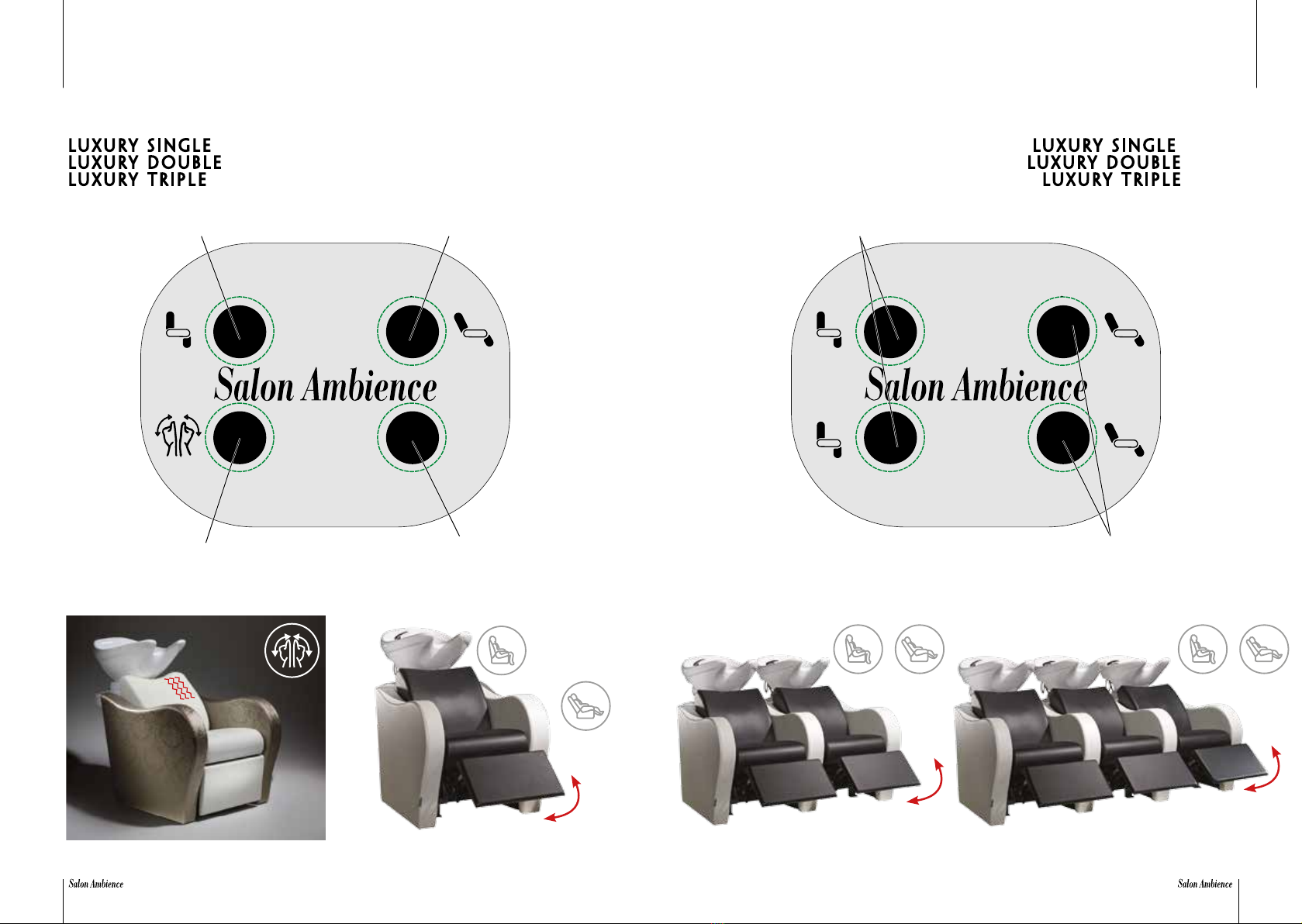

inSTALLATIONinSTALLATION
INSTALL YOUR SHAMPOO UNIT: WATER, ELECTRICITYINSTALL YOUR SHAMPOO UNIT: WATER, ELECTRICITY
Luxury double
WU/120 - WU/121
WU/122 - WU/123
Luxury triple
WU/130 - WU/131
WU/132 - WU/133
WU/134 - WU/135
WU/136 - WU/137
