Samsung PL60 User manual

This Quick Start Manual has been specially designed to guide you
through the basic functions and features of your device.
Please read the Quick Start Manual and User Manual carefully to
ensure safe and correct use.
Quick Start Manual
PL60
For more information, refer to
the User Manual included on the
supplied CD-ROM.
ENG / FRE / TUR / T.CHI / IND / ARA / THA / PER

32
32
Health and safety informationContents
Warnings
Do not use your camera near flammable or explosive
gases and liquids
Do not use your camera near fuels, combustibles, or
flammable chemicals. Do not store or carry flammable
liquids, gases, or explosive materials in the same
compartment as the camera or its accessories.
Keep your camera away from small children and pets
Keep your camera and all accessories out of the reach of
small children and animals. Small parts may cause choking
or serious injury if swallowed. Moving parts and accessories
may present physical dangers as well.
Prevent damage to subjects’ eyesight
Do not use the flash in close proximity (closer than 1m/3
ft) to people or animals. Using the flash too close to your
subject’s eyes can cause temporary or permanent damage.
Health and safety
information…………………… 2
Camera layout ……………… 4
Setting up your camera …… 5
Unpacking ……………………… 5
Inserting the battery and
memory card …………………… 6
Charging the battery …………… 6
Turning on your camera………… 7
Selecting options ……………… 7
Capturing photos or videos 8
Playing files ………………… 9
Transferring files to a PC
(Windows) …………………… 10
Specifications ……………… 11
2
8
7
14
13
17
37
20
57
91
84

32
32
English
Exercise caution when connecting cables or adapters
and installing batteries and memory cards. Forcing
the connectors, improperly connecting cables, or
improperly installing batteries and memory cards can
damage ports, connectors, and accessories.
Do not insert foreign objects into any of your
camera’s compartments, slots, or access points.
This type of damage may not be covered by your
warranty.
Protect batteries, chargers, and memory cards from
damage
Avoid exposing batteries or memory cards to very
cold or very hot temperatures (below 0° C/32° F or
above 40° C/104° F). Extreme temperatures can
reduce the charging capacity of your batteries and
can cause memory cards to malfunction.
Prevent memory cards from making contact with
liquids, dirt, or foreign substances. If dirty, wipe the
memory card clean with a soft cloth before inserting
in your camera.
•
•
•
•
Handle and dispose of batteries and chargers with
care
Use only Samsung-approved batteries and chargers.
Incompatible batteries and chargers can cause serious
injuries or damage to your camera.
Never place batteries or cameras on or in heating
devices, such as microwave ovens, stoves, or
radiators. Batteries may explode when overheated.
Cautions
Handle and store your camera carefully and sensibly
Do not allow your camera to get wet—liquids can
cause serious damage. Do not handle your camera
with wet hands. Water damage to your camera can
void your manufacturer’s warranty.
Avoid using or storing your camera in dusty, dirty,
humid, or poorly-ventilated areas to prevent damage
to moving parts and internal components.
•
•
•
•

54
54
Camera layout
1
3
2
4
5
6
7
1
Shutter button
2
Speaker
3
Microphone
4
POWER button
5
Flash
6
Lens/Lens cover
7
AF sensor/Self-timer lamp
8
Zoom button
9
USB / AV / DC terminal
10
Strap eyelet
11
Mode dial
12
5 function button
13
Fn/Delete button
14
Play mode button
15
MENU button
16
Camera status lamp
17
LCD monitor
16
15
17
12
8
11
14
13
10
9

54
54
English
Setting up your camera

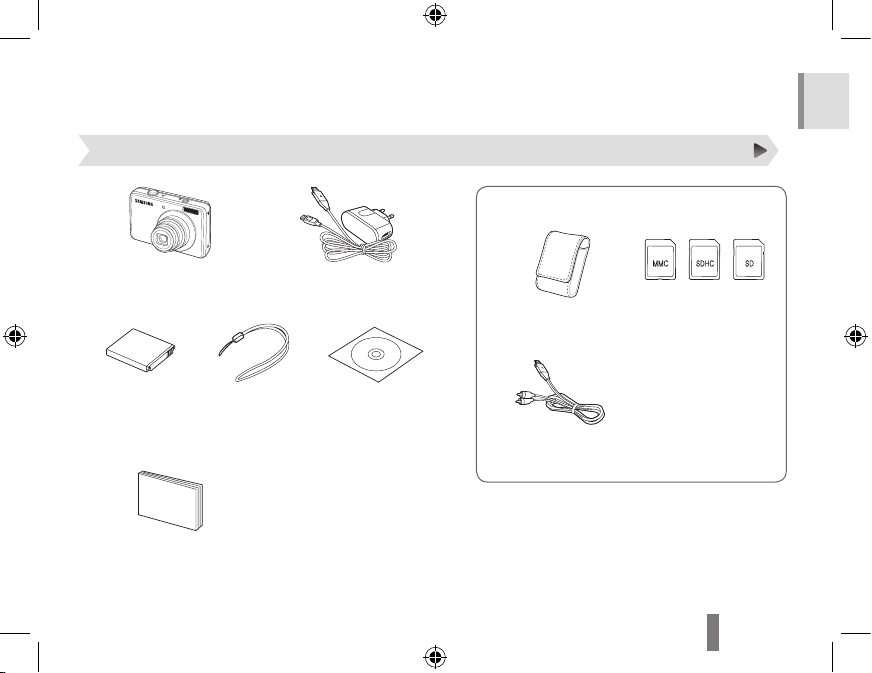

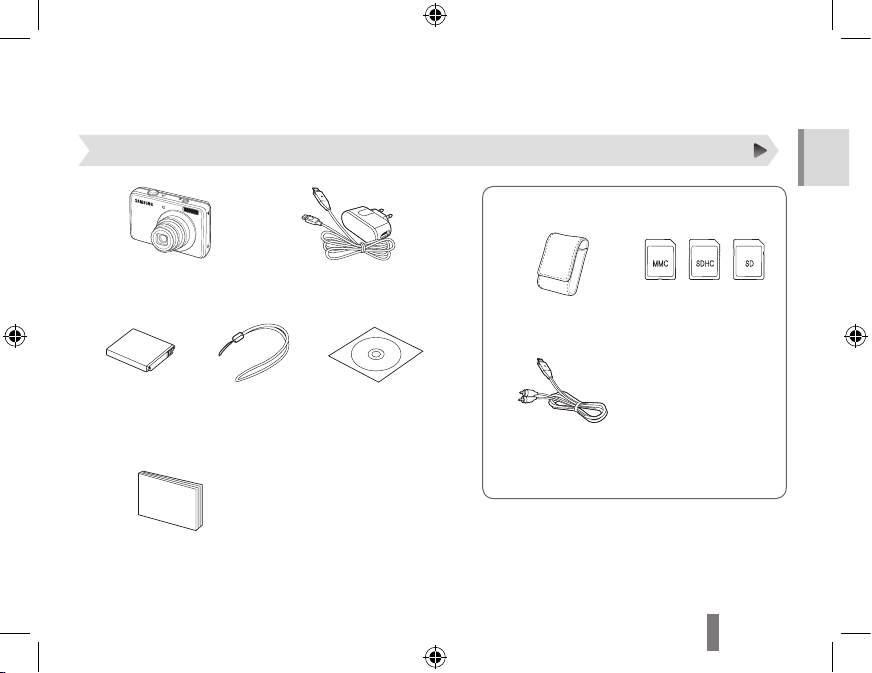

Unpacking
Camera AC adapter/ USB cable
Rechargeable
battery
Strap Software CD-ROM
(User manual included)
Quick Start Manual
Optional accessories
Camera case Memory cards
A/V cable

76
76

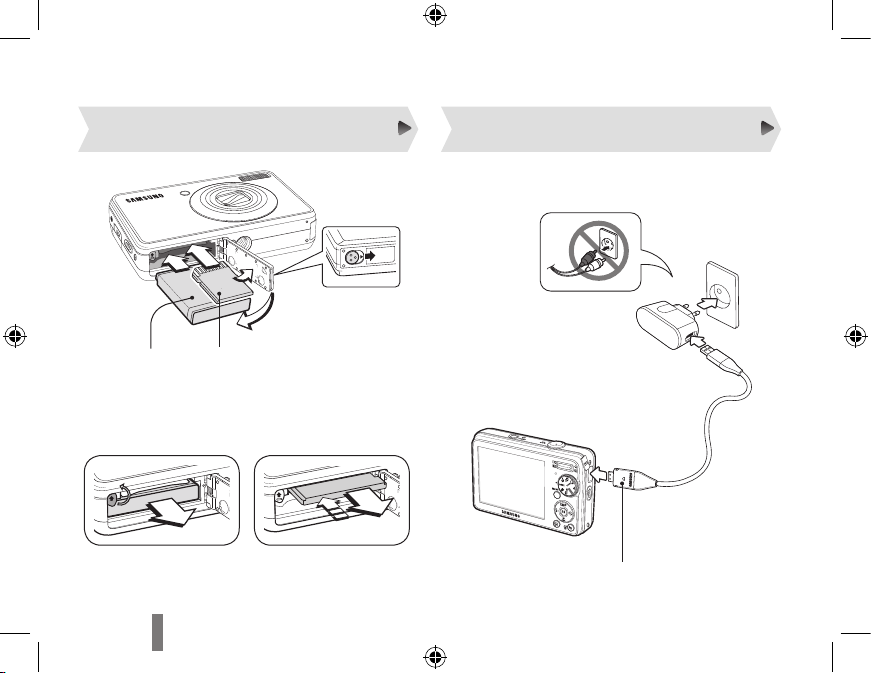

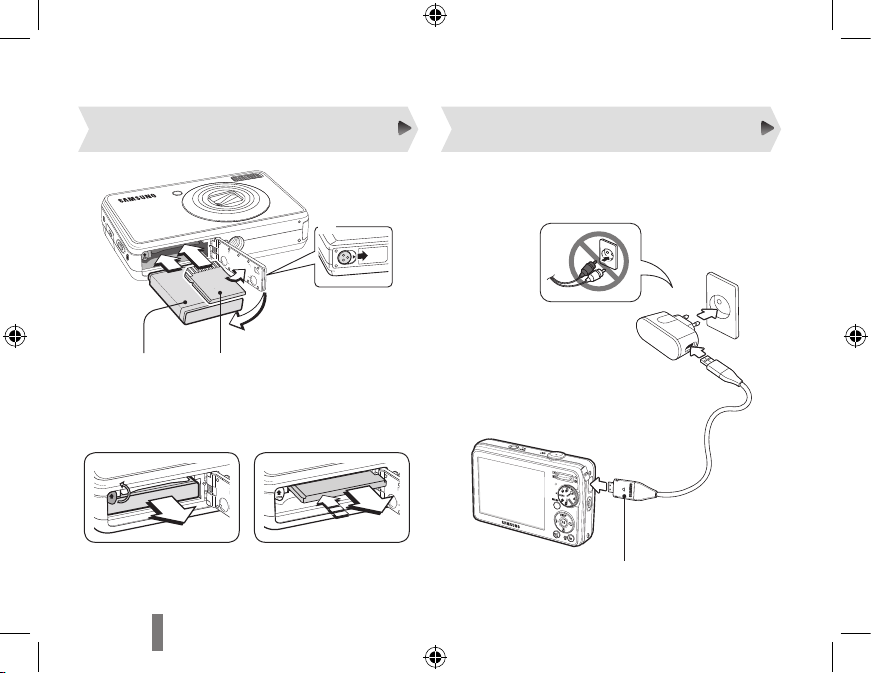

Inserting the battery and memory card Charging the battery
Push gently until the card
disengages from the camera
and then pull it out of the slot.
▼ Removing the battery
3
With the gold-coloured
contacts facing up
2
With the
Samsung logo
facing down
1
4
▼ Removing the memroy card
Indicator light
Red: Charging
Green: Fully charged
▪
▪
Before using the camera for the first time, you must
charge the battery.

76
76
English
1
Press [POWER].
The intial setup screen appears.
2
Press [t] to select Language and press
[t].
3
Press [D] or [M] to select a language and
press [o].
4
Press [D] or [M] to select Date & Time and
press [t].
5
Press [F] or [t] to select an item.
6
Press [D] or [M] to change the number or
select another date format and press [o].
▪

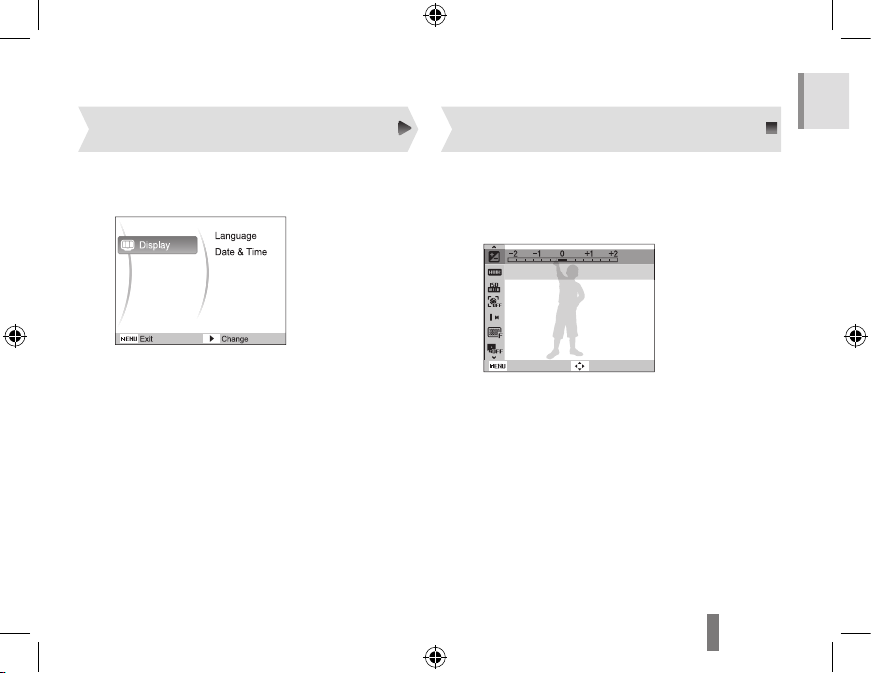

1
In Shooting mode, press [m].
2
Use the navigation buttons to scroll to an
option or menu.
Back
EV
Move
To move left or right, press [F] or [t].
To move up or down, press [D] or [M].
3
Press [o] to confirm the highlighted option or
menu.
Press [m] again to go back to the previous menu.
▪
▪
▪

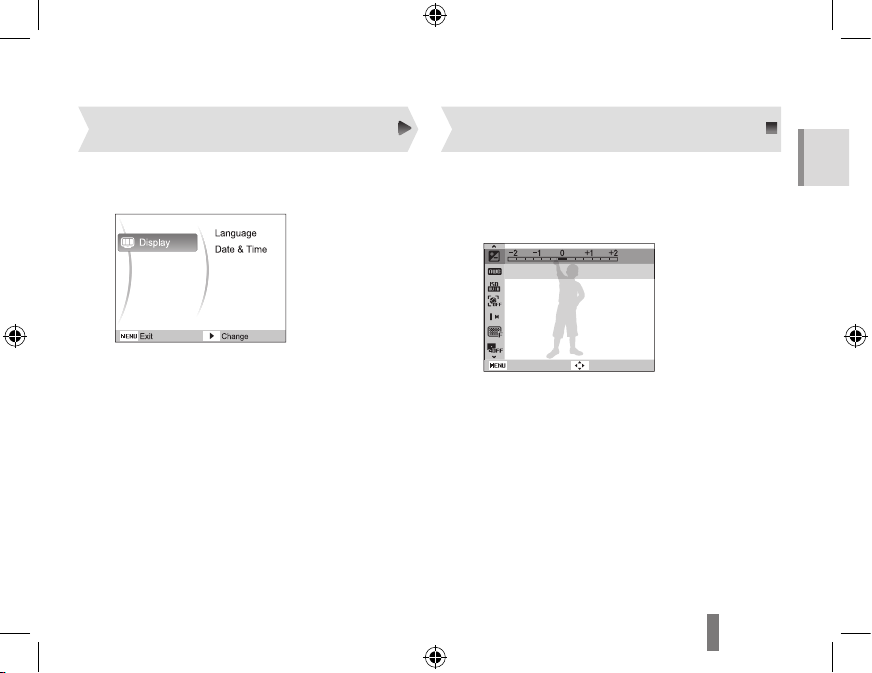

Turning on your camera Selecting options

98
98

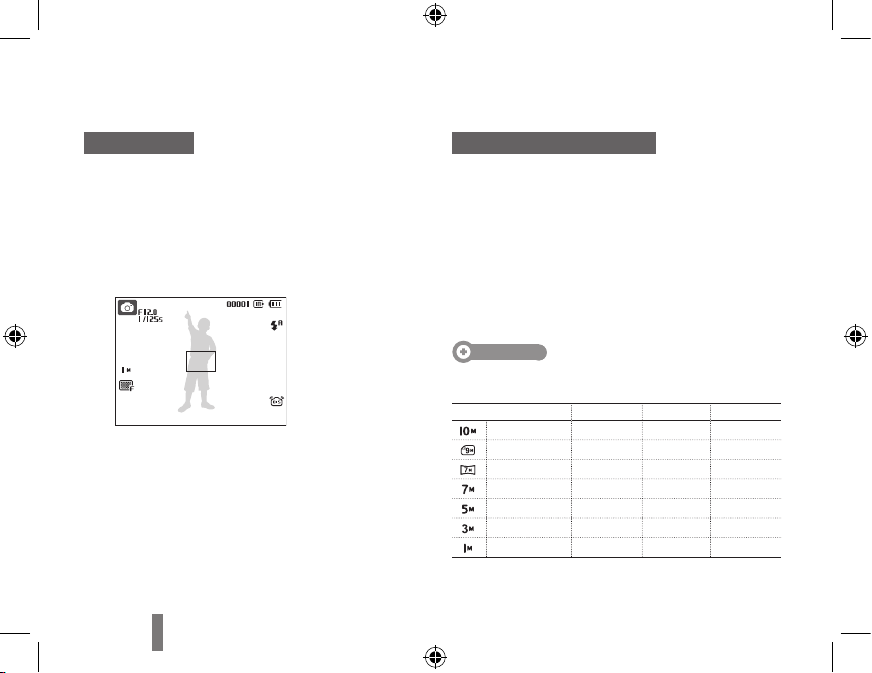

Taking a photo
1
Rotate the mode dial to a.
2
Align your subject in the frame.
3
Press [Shutter] halfway down to focus
automatically.
A green frame means the subject in focus.
4
Press [Shutter] all the way down to take the
photo.
▪
Recording a video
1
Rotate the mode dial to v.
2
Align your subject in the frame.
3
Press [Shutter].
Press [o] to pause or resume.
4
Press [Shutter] again to stop the recording.
Note
Number of photos by resolution (for 1 GB SD)
Resolution Super fine Fine Normal
3648 x 2736 182 334 471
3648 x 2432 199 361 510
3584 x 2016 252 441 611
3072 x 2304 252 441 617
2592 x 1944 334 577 792
2048 x 1536 494 813 1065
1024 x 768 1235 1670 1872
These figures are measured under Samsung’s standard
conditions and may vary depending on shooting conditions
and camera settings.
▪
Capturing photos or videos

98
98
English
Playing files
Viewing photos
1
Press [P].
2
Press [F] or [t] to scroll through files.
Press and hold to view files quickly. ▪
Viewing videos
1
Press [P].
2
Press [o].
Pause
3
Use the following buttons to control playback.
[F]Scan backward
[o]Pause or resume playback
[t] Scan forward

1110
1110

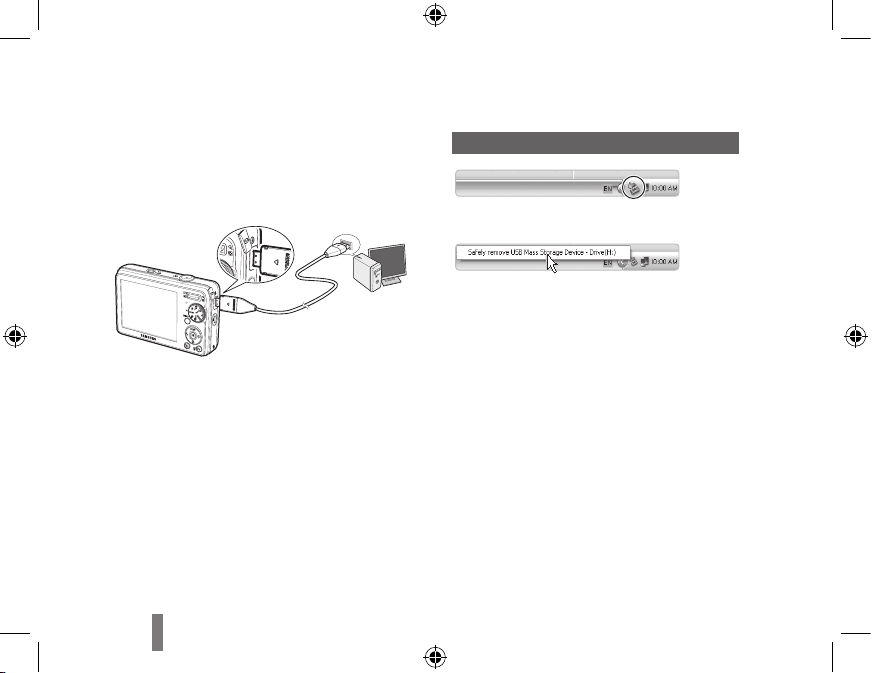

Transferring files to a PC (Windows)
1
Insert the installation CD in a CD-ROM drive
and follow the onscreen instructions.
2
Connect the camera to the PC with the USB
cable.
3
Turn on the camera.
4
On your PC, select My Computer →
Removable Disk →DCIM →100SSCAM.
5
Select the files you want and drag or save them
to the PC.
Disconnecting safely (for Windows XP)
Click
▼
Click

1110
1110
English
Image sensor
Type: 1/2.33” (approx. 1.09 cm) CCD
Effective pixels: approx. 10.2 mega-pixels
Total pixels: approx. 10.3 mega-pixels
•
•
•
Lens Focal length: Samsung lens f = 6.3 - 31.5mm (35 mm film equivalent: 35 - 175mm)
F-stop range: F3.5 (W) - F5.5 (T)
•
•
Display 2.7" (6.86cm) 230 K, TFT LCD
Focusing TTL auto focus (Multi AF, Center AF)
Shutter speed
Auto : 1 - 1/2,000 sec.
Program (Continuous, AEB : 1/4 - 1/2,000 sec.)
Night : 16 - 1/2,000 sec.
•
•
•
Storage
Internal memory: approx. 9MB
External memory (Optional): SD card (up to 4 GB guaranteed),
SDHC card (up to 8 GB guaranteed), MMC Plus (up to 2 GB guaranteed, 4bit 20MHz)
Internal memory capacity may not match these specifications.
•
•
DC power
input connector 20 pin
Rechargeable battery Lithium-ion battery (SLB-10A, 1,050 mAh)
Dimensions (W x H x D) 94 × 59 × 23.7mm
Weight 138.8 g (without battery and memory card)
Operating temperature 0 - 40° C
Operating humidity 5 - 85 %
Specifications

FR-3FR-2
FR-3FR-2
Informations relatives à la
santé et à la sécurité
Sommaire
Avertissements
N'utilisez pas l'appareil photo à proximité de gaz et de
liquides inflammables ou explosifs
N'utilisez pas l'appareil à proximité de combustibles ou
de produits chimiques inflammables. Ne transportez et
ne stockez jamais de liquides inflammables, de gaz ou
de matériaux explosifs dans le même emplacement que
l'appareil ou ses accessoires.
Ne laissez pas l'appareil photo à la portée d'enfants en
bas âge et d'animaux domestiques
Tenez l'appareil, ses pièces et ses accessoires, hors de
portée des enfants en bas âge et des animaux. L'ingestion
de petites pièces peut provoquer un étouffement ou
des blessures graves. Les parties détachables et les
accessoires représentent également un danger.
Evitez d'endommager la vue des sujets photographiés
N'utilisez pas le flash trop près (moins d'un mètre) des
personnes et des animaux. L'utilisation du flash trop près
des yeux du sujet peut provoquer des lésions temporaires
ou permanentes.
Informations relatives à
la santé et à la sécurité …… 2
Présentation de l'appareil
photo ………………………… 4
Assemblage de votre
appareil photo ……………… 5
Contenu du coffret………………5
Insertion de la batterie et
de la carte mémoire …………… 6
Chargement de la batterie………6
Mise en route de l'appareil …… 7
Sélection des options …………7
Prise de vues photo ou vidéo 8
Lecture de fichiers ………… 9
Transfert de fichiers vers
un PC (Windows) ……………10
Caractéristiques ……………11
2
8
7
14
13
17
37
20
57
91
84

FR-3FR-2
FR-3FR-2
Lors du branchement des cordons et du chargeur
et de l'insertion des batteries et des cartes mémoire,
agissez prudemment. Enfoncer les cordons avec
force ou sans précaution et insérer les batteries
et les cartes mémoire de manière incorrecte peut
endommager les prises et les accessoires.
N'introduisez pas de corps étrangers dans les
compartiments, les logements ou les ouvertures de
l'appareil photo. Les dysfonctionnements qui s'en
suivraient ne seront pas couverts par votre garantie.
Protégez les batteries, les chargeurs
et les cartes mémoire
Evitez d'exposer les batteries et les cartes mémoire
à des températures extrêmes (inférieures à 0 °C
/ 32 °F ou supérieures à 40 °C / 104 °F). Les
températures extrêmes peuvent réduire les capacités
de chargement des batteries et provoquer des
dysfonctionnements des cartes mémoire.
Evitez tout contact des cartes mémoire avec des
liquides, de la poussière ou des corps étrangers. Si
la carte mémoire est sale, nettoyez-la avec un chiffon
doux avant de l'introduire dans l'appareil photo.
•
•
•
•
Utilisez les batteries et les chargeurs avec précaution
et respectez les consignes de recyclage
Utilisez uniquement des batteries et des chargeurs
Samsung. L'utilisation de batteries et de chargeurs
incompatibles peut provoquer des blessures graves ou
endommager votre appareil.
Ne posez jamais les batteries ou l'appareil à l'intérieur
ou au-dessus d'un dispositif chauffant, tel qu'un four à
micro-ondes, une cuisinière ou un radiateur. En cas de
surchauffe, les batteries risquent d'exploser.
Attention
Manipulez et stockez votre appareil avec soins
Evitez tout contact avec des liquides qui risqueraient
d'endommager sérieusement votre appareil photo.
N'utilisez pas l'appareil avec les mains mouillées. L'eau
peut endommager votre appareil photo et entraîner
l'annulation de la garantie du fabricant.
Evitez d'utiliser et de stocker votre appareil dans un
endroit poussiéreux, sale, humide ou mal ventilé afin
de ne pas endommager ses composants internes.
•
•
•
•
Français

FR-5FR-4
FR-5FR-4
Présentation de l'appareil photo
1
Déclencheur
2
Haut-parleur
3
Microphone
4
Interrupteur marche/arrêt
5
Flash
6
Objectif/Cache objectif
7
Voyant du retardateur/
Capteur de mise au point automatique
8
Touche zoom
9
USB/AV/CC/Ecouteurs
10
Dragonne
11
Molette de réglage
12
Touche multifonction
13
Touche Fn/Supprimer
14
Touche mode de lecture
15
Touche MENU
16
Voyant d’état de l’appareil photo
17
Ecran LCD
1
3
2
4
5
6
7
16
15
17
12
8
11
14
13
10
9

FR-5FR-4
FR-5FR-4
Assemblage de votre appareil photo
Contenu du coffret
Appareil photo Adaptateur secteur/
Câble USB
Batterie
rechargeable
Dragonne CD-ROM
(Manuel d'utilisation
inclus)
Manuel de démarrage rapide
Accessoires en option
Etui de l'appareil photo Cartes mémoire
Câble audio/vidéo
Français

FR-7FR-6
FR-7FR-6
Assemblage de votre appareil photo
Insertion de la batterie et de la carte
mémoire Chargement de la batterie
Voyant lumineux
Rouge : en charge
Vert : rechargé
▪
▪
Appuyez doucement jusqu'à ce
que la carte soit éjectée de sa
trappe, puis retirez-la entièrement.
▼ Retrait de la batterie ▼ Retrait de la carte mémoire
3
La puce est orientée
vers le haut
2
Le logo
Samsung est
orienté vers
le bas
1
4
Assurez-vous de charger la batterie avant d’utiliser
l’appareil photo.

FR-7FR-6
FR-7FR-6
1
Appuyez sur [POWER].
L’écran d’installation s’affiche.
2
Appuyez sur [t] pour sélectionner Language
et appuyez sur [t].
3
Appuyez sur [D] ou sur [M] pour
sélectionner une langue, puis appuyez sur [o].
4
Appuyez sur [D] ou sur [M] pour sélectionner
Date & Time, puis appuyez sur [t].
5
Appuyez sur [F] ou sur [t] pour sélectionner
une option.
6
Appuyez sur [D] ou sur [M] pour changer de
chiffre ou sélectionnez un autre format de date
et appuyez sur [o].
▪
1
En mode Prise de vue, appuyez sur [m].
2
Utilisez les touches de navigation pour
atteindre une option ou un menu.
Retour
EV
Déplacer
Pour vous déplacer à gauche ou à droite, appuyez
sur [F] ou [t].
Pour vous déplacer en haut ou en bas, appuyez
sur [D] ou [M].
3
Pour confirmer le menu ou l’option en
surbrillance, appuyez sur [o].
Appuyez de nouveau sur [m] pour revenir au
menu précédent.
▪
▪
▪
Mise en route de l'appareil Sélection des options
Français

FR-9FR-8
FR-9FR-8
Prise de vues
1
À l’aide de la molette de réglage, choisissez le
mode a.
2
Cadrez le sujet à photographier.
3
Appuyez à mi-course sur le déclencheur pour
une mise au point automatique.
Un cadre vert signifie que le sujet est mis au point.
4
Appuyez à fond sur le déclencheur pour
prendre la photo.
▪
Filmer une séquence vidéo
1
À l’aide de la molette de réglage, choisissez le
mode v.
2
Cadrez le sujet à photographier.
3
Appuyez sur le déclencheur.
Appuyez sur [o] pour marquer une pause ou
reprendre.
4
Appuyez de nouveau sur le déclencheur pour
arrêter l'enregistrement.
Remarque
Nombre de photos en fonction de la résolution
(pour une carte SD de 1 Go)
Résolution Maximale Élevée Normale
3648 x 2736 182 334 471
3648 x 2432 199 361 510
3584 x 2016 252 441 611
3072 x 2304 252 441 617
2592 x 1944 334 577 792
2048 x 1536 494 813 1065
1024 x 768 1235 1670 1872
Ces chiffres proviennent des mesures effectuées par Samsung dans
des conditions normales. Ils peuvent varier en fonction des paramètres
et des conditions de prise de vue.
▪
Prise de vues photo ou vidéo

FR-9FR-8
FR-9FR-8
Lecture de fichiers
Visionner des photos
1
Appuyez sur [P].
2
Appuyez sur [F] ou sur [t] pour parcourir les
fichiers.
Maintenez votre doigt appuyé pour un défilement
rapide des fichiers.
▪
Affichage des vidéos
1
Appuyez sur [P].
2
Appuyez sur [o].
Pause
3
Utilisez les touches suivantes pour contrôler la
lecture.
[F] Retour arrière
[o]Mettre en pause ou reprendre
après une pause
[t] Avance rapide
Français

FR-11FR-10
FR-11FR-10
Transfert de fichiers vers un PC (Windows)
1
Insérez le CD d'installation dans un lecteur
de CD-ROM, puis suivez les instructions qui
s'affichent.
2
Branchez l'appareil au PC à l'aide du câble
USB.
3
Allumez l'appareil photo.
4
Sur votre ordinateur, sélectionnez
Poste de travail →Disque amovible →
DCIM →100SSCAM.
5
Sélectionnez les fichiers de votre choix, puis
copiez-les ou déplacez-les sur l'ordinateur.
Débranchement en toute sécurité
(pour Windows XP)
Cliquez
▼
Cliquez
