Samsung NZ84J9770EK Guide

Induktionshäll
Användar- och installationsmanual
NZ84J9770EK
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 1 2016-12-06  12:28:50

2 Svenska
Innehåll
Innehåll
Använda denna manual 4
Följande symboler används i denna bruksanvisning: 4
Modellnamn och serienummer 4
Säkerhetsinstruktioner 5
Kassera förpackningsmaterialet 9
Kassera gamla hällar 9
Korrekt avfallshantering av produkten
(elektriska och elektroniska produkter) 10
Montera hällen 11
Säkerhetsanvisningar för montören 11

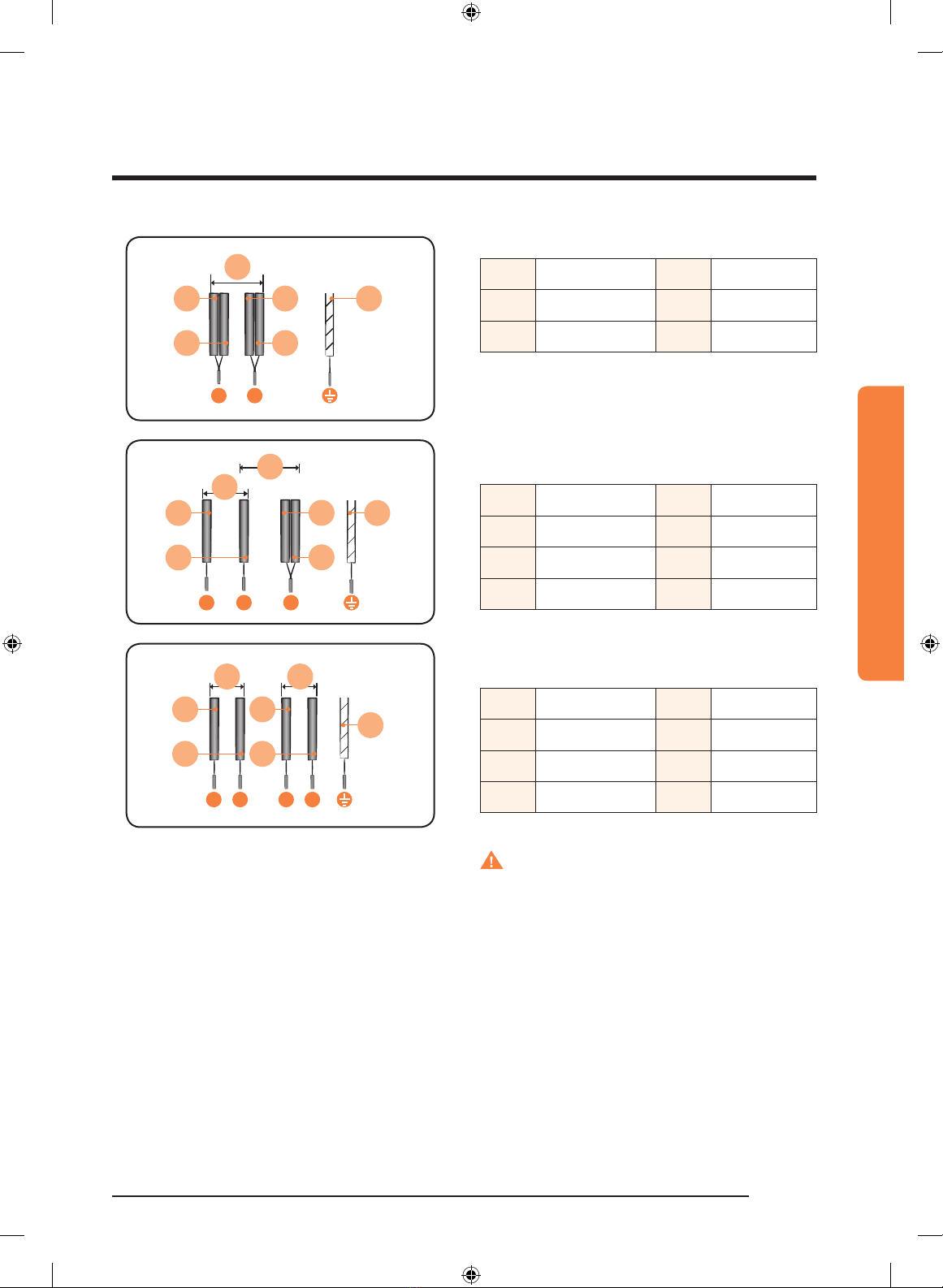

Ansluta till strömkälla 12

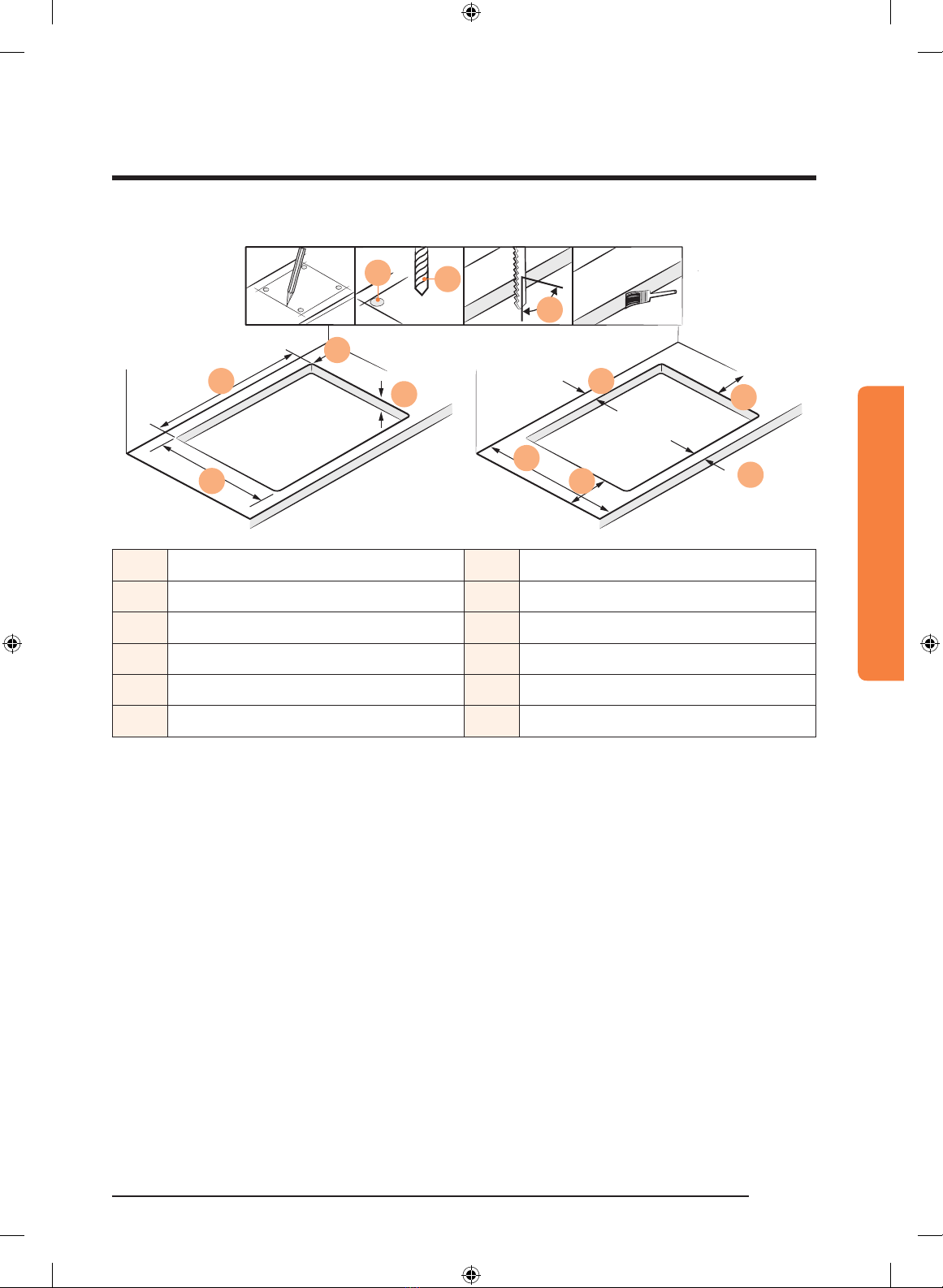

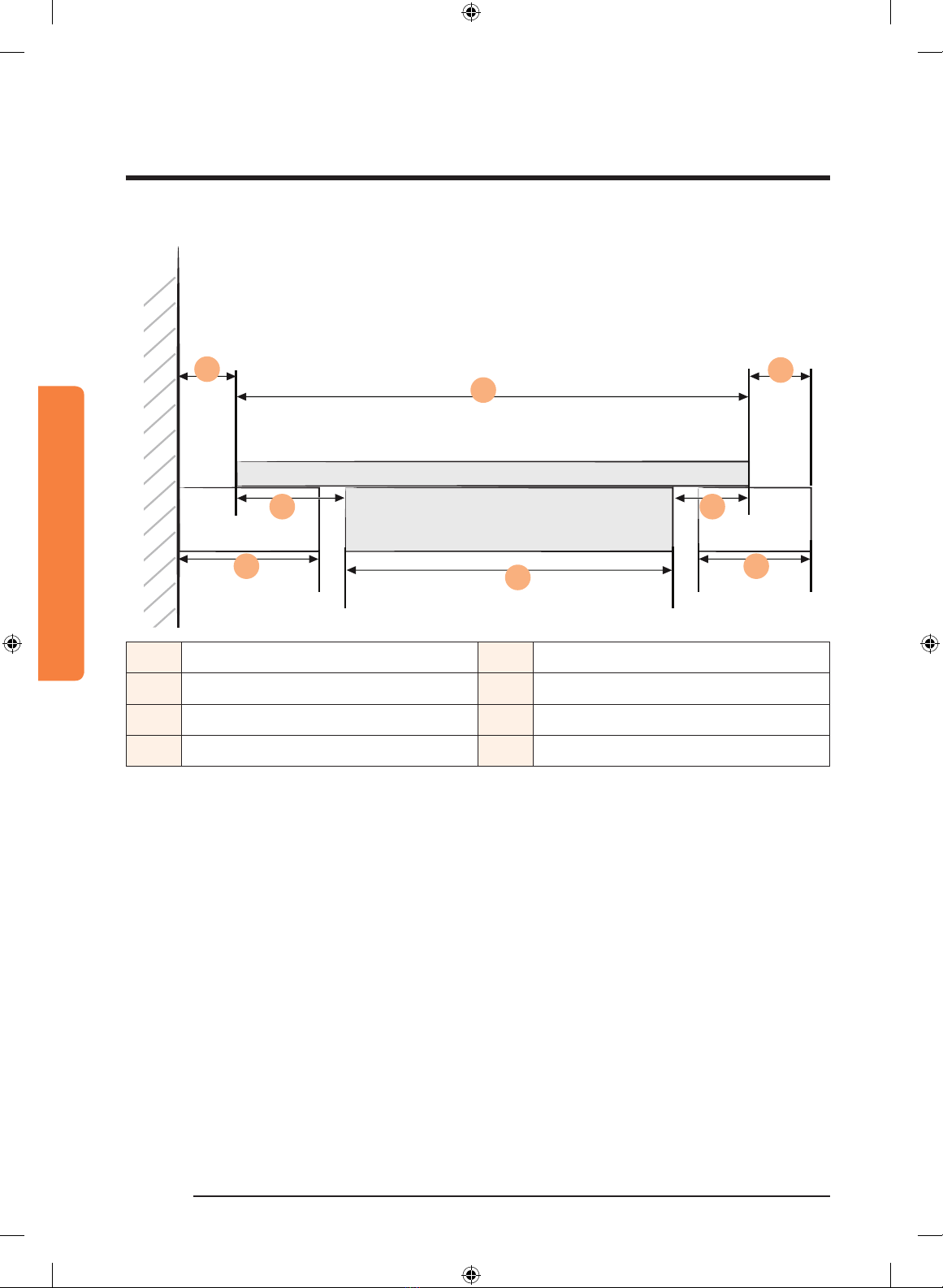

Installera på arbetsbänk 14
Delar och funktioner 19
Värmezoner 19

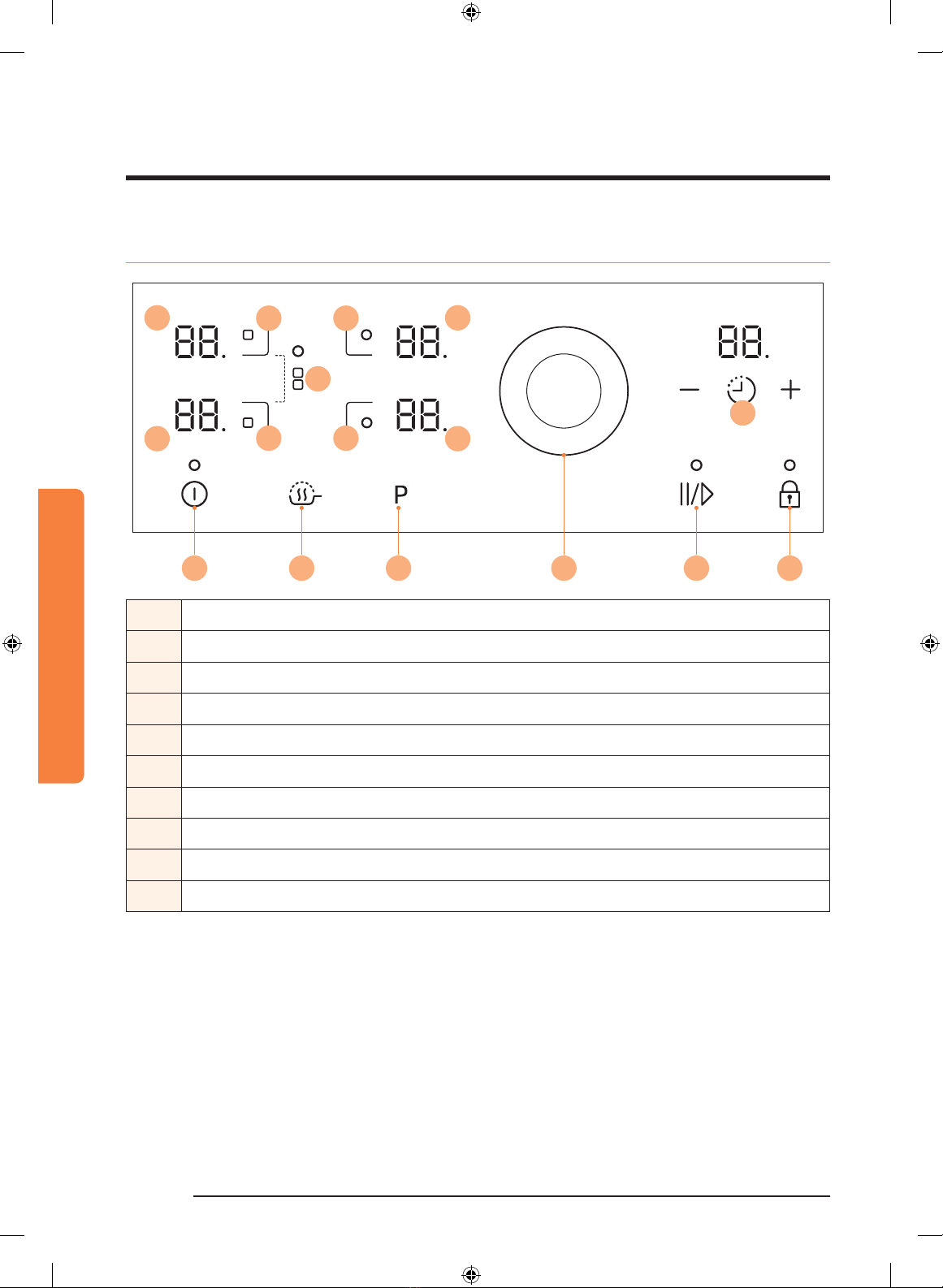

Manöverpanel 20
Spelarens delar 21
Induktionsuppvärmning 21
Hällens huvudfunktioner 22
Säkerhetsbrytare 23
Tekniken Virtual Flame 24
Indikator för kvarvarande värme 25
Temperaturavkänning 25
Använda hällen 26
Inledande rengöring 26
Matkärl lämpliga för inducerade värmezoner 26
Lämplig test 27
Kärlens storlek 27
Driftsljud 28
Använda lämpliga matlagningskärl 28
Använda pekkontrollerna 29
Slå på hällen 30
Välja värmezon och värmeinställning 31
Stänga av hällen 32
Quick stop 32
Använda barnspärren 33
Timer 34
Använda varmhållning 36
Extra energi-kontroll 37
Energihantering 37
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 2 2016-12-06  12:28:51

Svenska 3
Innehåll
Paus 38
Styra de anpassningsbara värmezonerna 38
Ljud på/av 39
Rekommenderade inställningar för olika livsmedel 40
Rengöring och skötsel 41
Häll 41
Lätt smuts 41
Ihärdiga äckar 41
Kraftig smuts 42
Hällram (tillval) 43
Undvika skador på hällen 43
Garanti och service 44
Vanliga frågor och felsökning 44
Service 47
Tekniska data 48
Tekniska data 48
Värmezoner 48
Produktinformation 49
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 3 2016-12-06  12:28:51

4 Svenska
Använda denna manual
Använda denna manual
Ta dig tid att läsa den här bruksanvisningen innan du börjar använda hällen och var speciellt uppmärksam
på säkerhetsinformationen i det följande avsnittet. Spara bruksanvisningen för framtida bruk.
Kom ihåg att ge bruksanvisningen till den nya ägaren vid eventuellt ägarbyte.
Följande symboler används i denna bruksanvisning:
VARNING!
Faror eller osäkra åtgärder som kan resultera i allvarliga personskador eller dödsfall.
VAR FÖRSIKTIG!
Faror eller osäkra åtgärder som kan resultera i mindre personskada eller dödsfall.
VAR FÖRSIKTIG!
För att minska risken för brand, explosion, elektrisk kortslutning och personskada vid användning av
mikrovågsugnen ska du följa de grundläggande säkerhetsanvisningarna.
OBS!
Användbara tips, rekommendationer eller information som hjälper användare att hantera produkten.
Modellnamn och serienummer
Både modellnamnet och serienumret är märkt på undersidan av hällens bas.
Skriv ned informationen eller fäst den extra produktetiketten (nns på produktens ovansida) på den
aktuella sidan för senare användning.
Modellnamn
Serienummer
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 4 2016-12-06  12:28:51

Svenska 5
Säkerhetsinstruktioner
Säkerhetsinstruktioner
De säkerhetsfunktioner som gäller för den här hällen uppfyller alla vedertagna tekniska standarder
och säkerhetsstandarder. Som tillverkare anser vi dock att det är vårt ansvar att göra dig medveten om
följande säkerhetsanvisningar.
VARNING!
Den här enheten är inte avsedd att användas av några personer (inklusive barn)
med nedsatt fysisk, psykisk eller mental förmåga, eller avsaknad av erfarenhet
och kunskap, om personen eller personerna inte har någon som övervakar och
instruerar angående enhetsanvändningen av en person som ansvarar för deras
säkerhet.
Barn ska övervakas av en vuxen så att de inte leker med apparaten.
Om strömkabeln skadas måste den bytas ut av tillverkaren, en servicetekniker
eller liknande kvalicerad person för att undvika fara.
Enheten måste kunna kopplas ifrån strömförsörjningen efter installationen.
Urkoppling blir enkel genom att ha kontakten åtkomlig eller genom att integrera
en strömbrytare i det fasta kablaget i enlighet med kablagereglerna.
Om det nns sprickor i ytan ska du stänga av hällen för att undvika elstötar.
Apparaten blir varm under användning. Omsorg bör vidtas för att undvika att
röra värmeelementen inne i hällen.
Delar som är lättåtkomliga kan bli heta under användning.
Små barn ska hållas på avstånd.
Ångrengörare får inte användas på produkten.
Metallobjekt såsom knivar, gafar, skedar och lock bör inte placeras på hällen
eftersom de kan bli mycket heta.
Efter användning stänger du av hällelementen med kontrollen och förlitar dig inte
på avkänningsfunktionen.
Använd inte slipmedel eller vassa metallskrapor för att rengöra hällens glas,
eftersom det kan repa ytorna, vilket kan leda till att glaset spricker.
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 5 2016-12-06  12:28:51

6 Svenska
Säkerhetsinstruktioner
Säkerhetsinstruktioner
Enheten är inte avsedd att användas med en extern timer eller separat
ärrstyrning.
Enheten och dess åtkomliga delar kan bli heta under användning. Omsorg bör
vidtas för att undvika att röra värmeelementen inne i hällen. Barn under 8 år ska
inte använda apparaten utan ständig övervakning.
Denna apparat kan användas av barn från 8 år och äldre och personer med
nedsatt fysisk, sensorisk eller mental förmåga eller utan erfarenhet och kunskap
om de har övervakats eller instruerats i att använda apparaten på ett säkert sätt
och förstår riskerna i samband med att använda apparaten. Barn får inte leka
med apparaten. Rengöring och användarunderhåll skall inte utföras av barn utan
övervakning.
Oövervakad tillagning på en häll med fett eller olja kan vara farlig och resultera i
brand.
Försök ALDRIG släcka en eld med vatten, utan stäng av enheten och täck över
lågan, med exempelvis ett lock eller en eldlt.
Brandfara: förvara inga föremål på plattorna.
Temperaturen på åtkomliga ytor kan vara hög när enheten används.
Förvara apparaten och dess sladd utom räckhåll för barn som är yngre än 8 år.
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 6 2016-12-06  12:28:51

Svenska 7
Säkerhetsinstruktioner
VAR FÖRSIKTIG!
Se till att hällen installeras och jordas på rätt sätt av en kvalicerad tekniker.
Hällen ska enbart underhållas av kvalicerad servicepersonal. Reparationer som
utförs av okvalicerade personer kan leda till skador eller allvarliga fel. Kontakta
ett lokalt servicecenter om hällen behöver repareras. Om instruktionerna inte följs
kan det leda till skador och garantin kan ogiltigförklaras.
Infällda enheter får bara användas efter det att de har monterats i skåp eller
arbetsbänkar som uppfyller gällande standarder. Detta tillgodoser tillräckligt
skydd för kontakt mot annan elektrisk utrustning enligt gällande säkerhetsnormer.
Om det blir fel på hällen eller om brott, sprickor eller bristningar uppstår:
• stäng av alla värmezoner;
• koppla bort hällen från strömtillförseln och
• kontakta ett lokalt servicecenter.
Om det blir sprickor på hällens ovansida ska apparaten stängas av för att undvika
elektriska stötar. Använd inte hällen förrän glasytan har bytts ut.
Värm inte upp aluminiumfolie, produkter inlindade i aluminiumfolie eller frysta
matvaror i aluminiumförpackningar på hällen.
Vätska mellan grytans underrede och hällen kan orsaka ångtryck.
Det kan göra att grytan hoppar.
Kontrollera alltid att det heta området och grytans underreda är torra.
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 7 2016-12-06  12:28:51

8 Svenska
Säkerhetsinstruktioner
Säkerhetsinstruktioner
Värmezonerna blir heta när du lagar mat.
Håll alltid små barn borta från apparaten.
Förvara allt förpackningsmaterial på avstånd från barn, eftersom
förpackningsmaterial kan vara farliga för dem.
Hällen ska enbart användas i hemmet för vanlig matlagning och stekning. Den är
inte utformad för kommersiell eller industriell användning.
Använd aldrig hällen för att värma upp ett rum.
Var försiktig när du ansluter elektriska apparater till eluttag i närheten av hällen.
Nätsladdar får inte komma i kontakt med hällytan.
Fett och oljor som hettas upp för mycket kan snabbt antändas. Lämna aldrig
hällen obevakad när du lagar mat med fett och oljor, t.ex. vid fritering.
Stäng av värmezonerna efter användning.
Håll alltid kontrollpanelen ren och torr.
Placera aldrig antändbara föremål på hällen, de kan börja brinna.
Det nns risk för brännskador om hällen används ovarsamt.
Sladdar från elprodukter får inte komma i kontakt med ytan på hällen eller heta
kokkärl.
Använd inte hällen för att torka kläder.
Användare med pacemaker eller aktivt hjärtimplantat måste hålla överkroppen
minst 30 cm från värmezonerna när de är påslagna. Kontakta tillverkaren eller en
läkare om du har några frågor.
(Endast induktionshäll)
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 8 2016-12-06  12:28:51

Svenska 9
Säkerhetsinstruktioner
Försök inte att reparera, demontera eller modiera enheten själv.
Stäng alltid av hällen före rengöring.
Rengör hällen i enlighet med rengörings- och skötselanvisningarna i den här
bruksanvisningen.
Kassera förpackningsmaterialet
VARNING!
Allt material som används för att förpacka hällen kan återvinnas. Kartong och hårda skumdelar är märkta.
Kasta förpackningsmaterialet och gamla hällar på ett säkert och miljövänligt sätt.
Kassera gamla hällar
VARNING!
Innan din gamla apparat kasseras ska den göras obrukbar så att den inte kan utgöra en fara. Låt en
kvalicerad tekniker göra det genom att koppla bort apparaten från strömtillförseln och avlägsna
nätsladden.
Hällen får inte kastas som hushållsavfall.
Information om insamlingstider och offentliga insamlingsplatser nns att få från kommunen eller det
lokala sophanteringsföretaget.
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 9 2016-12-06  12:28:51

10 Svenska
Säkerhetsinstruktioner
Säkerhetsinstruktioner
Korrekt avfallshantering av produkten
(elektriska och elektroniska produkter)
(Gäller i länder med separata insamlingssystem)
Denna symbol på produkten, tillbehören och i manualen anger att produkten
och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör
sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål
bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att
förhindra fara för hälsa och miljö.
Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller
kommunen för vidare information om var och hur produkten och tillbehören
kan återvinnas på ett miljösäkert sätt.
Företagsanvändare bör kontakta leverantören samt veriera angivna villkor
i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras
tillsammans med annat kommersiellt avfall.
Besök samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html om
du vill veta mer om Samsungs miljöengagemang och om produktspecika lagenliga skyldigheter (t.ex.
REACH).
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 10 2016-12-06  12:28:51

Svenska 11
Montera hällen
Montera hällen
VARNING!
Se till att den nya apparaten enbart monteras och jordas av kvalicerad personal.
Följ denna anvisning. Garantin täcker inte skador som kan uppstå på grund av felaktig installation.
Tekniska data nns i slutet av bruksanvisningen.
Säkerhetsanvisningar för montören
• En anordning som gör att apparaten kan kopplas
bort från nätströmmen vid alla poler med en
kontaktöppningsbredd på minst 3 mm måste
tillhandahållas. Lämpliga isoleringsanordningar
inkluderar linjeskyddande frånslagningsdon,
säkringar (skruvsäkringar ska tas bort från
hållaren), jordslutningsbrytare och kontaktorer.
• Den här apparaten uppfyller
brandsäkerhetskraven enligt EN 60335 - 2 - 6.
Enheten kan installeras med ett högt köksskåp
eller vägg på enda sidan.
• Installationen måste skyddas mot stötar.
• Köksenheten som apparaten ska monteras i
måste uppfylla stabilitetskraven i DIN 68930.
• Alla skurna ytor ska tätas med lämpligt
tätningsmedel som skydd mot fukt.
• På kakelförsedda arbetsytor måste fogarna i
närheten av hällen fyllas med fogmassa.
• På arbetsytor av naturlig eller articiell sten
eller keramik måste alla fastsnäppbara ädrar
fästas med lämpligt konstharts eller blandat
vidhäftningsmedel.
• Kontrollera att tätningen har rätt säte mot
arbetsytan och att det inte nns några gap.
Silikontätningsmedel bör inte användas, det gör
borttagning vid service svårare.
• Hällen måste tryckas ut underifrån när den tas
bort.
• Ett mothåll kan installeras under hällen.
• Ventilationsöppningen mellan arbetsytan och
fronten under den får inte täckas igen.
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 11 2016-12-06  12:28:51

12 Svenska
Montera hällen
Montera hällen
Ansluta till strömkälla
Kontrollera före montering att hällens nominella spänning, dvs. spänningen som anges på märkplåten,
motsvarar den aktuella strömkällans. Märkplåten är placerad på hällens undre hölje.
VARNING!
Stäng av strömkretsen innan ledningar ansluts till
kretsen.
Värmeelementets spänning är AC 230 V ~.
Enheten fungerar även i äldre nät med
AC 220 V ~eller AC 240 V ~.
Hällen ska anslutas till strömkällan med
en anordning som gör att den kan kopplas
bort från strömkällan vid alla poler med en
kontaktöppningsbredd på minst 3 mm, t.ex.
ett linjeskyddande frånslagningsdon, en
jordfelsbrytare eller säkring.
VARNING!
Kablarna måste anslutas i enlighet med tillämpliga
föreskrifter och uttagens skruvar ska dras åt
ordentligt.
VARNING!
Använd lämpligt kokkärl och kontrollera att alla
värmezoner är klara att användas genom att i
turordning slå på dem på den högsta inställningen
sedan hällen anslutits till strömkällan.
VARNING!
Var speciellt uppmärksam på fas och
neutral tilldelning i huset och apparaten
(kopplingsscheman) annars kan komponenterna
skadas.
Garantin täcker inte skador som uppstår på grund
av felaktig installation.
VARNING!
Om strömkabeln skadas måste den bytas ut av
tillverkaren, en servicetekniker eller liknande
kvalicerad person för att undvika fara.
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 12 2016-12-06  12:28:51

Svenska 13
Montera hällen
01
02
03
04 06
05
L N
1 N ~(32 A)
01 220 - 240 V ~04 Blå
02 Brun 05 Grå
03 Svart 06 Grön/Gul
01
02
03
04
05 07
06
L1 L2 N
2 N ~(16 A): Separera de 2-fasiga kablarna (L1
och L2) före anslutning.
01 220 - 240 V ~05 Blå
02 380 - 415 V ~06 Grå
03 Brun 07 Grön/Gul
04 Svart
01 04
02
03
05
06
07
L1 N1 L2 N2
2 x 1 N ~(16 A): Separera kablarna före
anslutning.
01 220 - 240 V ~05 Svart
02 Brun 06 Grå
03 Blå 07 Grön/Gul
04 220 - 240 V ~
VARNING!
För korrekt strömanslutning, följ kabeldiagrammet
som sitter nära terminalerna.
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 13 2016-12-06  12:28:52

14 Svenska
Montera hällen
Montera hällen
Installera på arbetsbänk
A
A. Serienummer
OBS!
Anteckna serienumret på apparatens märkplåt
före installationen. Numret krävs i händelse av
servicefrågor och syns inte efter installationen
eftersom märkplåten sitter på undersidan av
apparaten.
OBS!
Var speciellt uppmärksam på de minimiavstånd
och fria utrymmen som krävs.
OBS!
Hällens underdel är utrustad med två äktar.
Om det nns ett skåp under hällen ska det
inte användas till att förvara små föremål eller
papper, eftersom de kan skada äkten eller störa
kylningen om de sugs fast på den.
01
02
01 Min. 2 mm
02 750 mm
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 14 2016-12-06  12:28:52

Svenska 15
Montera hällen
04
05
06
07 08
09
10
11
12
02
03
01
01 x 4 07 Max. 50 mm, Min. 20 mm
02 ø 6 08 Min. 60 mm
03 90° 09 Min. 600 mm
04 750± mm 10 Min. 60 mm
05 490± mm 11 Min. 60 mm
06 R3 12 Min. 50 mm
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 15 2016-12-06  12:28:52

16 Svenska
Montera hällen
Montera hällen
01
02
03
04 05
06 07 08
01 Min. 40 mm 05 15 mm
02 520 mm 06 Min. 60 mm
03 Min. 40 mm 07 480 mm
04 25 mm 08 Min. 50 mm
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 16 2016-12-06  12:28:52

Svenska 17
Montera hällen
05
02
01
03 04
01 Min. 550 mm
02 Min. 35 mm
03 Min. 65 mm
04 Min. 100 mm
05 Min. 5 mm
01
02
03
01 Min. 20 mm
02 Min. 2 mm
03 Min. 20 mm
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 17 2016-12-06  12:28:52

18 Svenska
Montera hällen
Montera hällen
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 18 2016-12-06  12:28:52

Svenska 19
Delar och funktioner
Delar och funktioner
Värmezoner
04
05
06
02
03
07
01
08
08
01 Bred anpassningsbar värmezon bak på 1800 W med Extra energi 2600 W
02 Bred anpassningsbar värmezon fram på 1800 W med Extra energi 2600 W
03
Heltäckande bred anpassningsbar värmezon på 3300 W med Extra energi 3600 W
04 Värmezon på 2200 W med Extra energi 3200 W
05 Värmezon på 1200 W med Extra energi 2000 W
06 Manöverpanel
07 Reglage för lyse
08 Virtual Flame Technology™
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 19 2016-12-06  12:28:52

20 Svenska
Delar och funktioner
Delar och funktioner
Manöverpanel
04
09
07 10 0802 03
06
06
06
06
01
01
01
01
05
01 Val av värmezon
02 Värmeinställningsväljare (magnetisk kontrollknapp)
03 Låskontroll
04 På/Av-kontroll
05 Timersensor och indikator
06 Indikatorer för värmeinställningar och kvarvarande värme
07 Värmebevarande
08 Paus
09 Väljare för stor anpassningsbar yta
10 Extra energi
NZ84J9770EK_EE_DG68-00632A-02_SV+NO+FI+DA+EN.indb 20 2016-12-06  12:28:52
