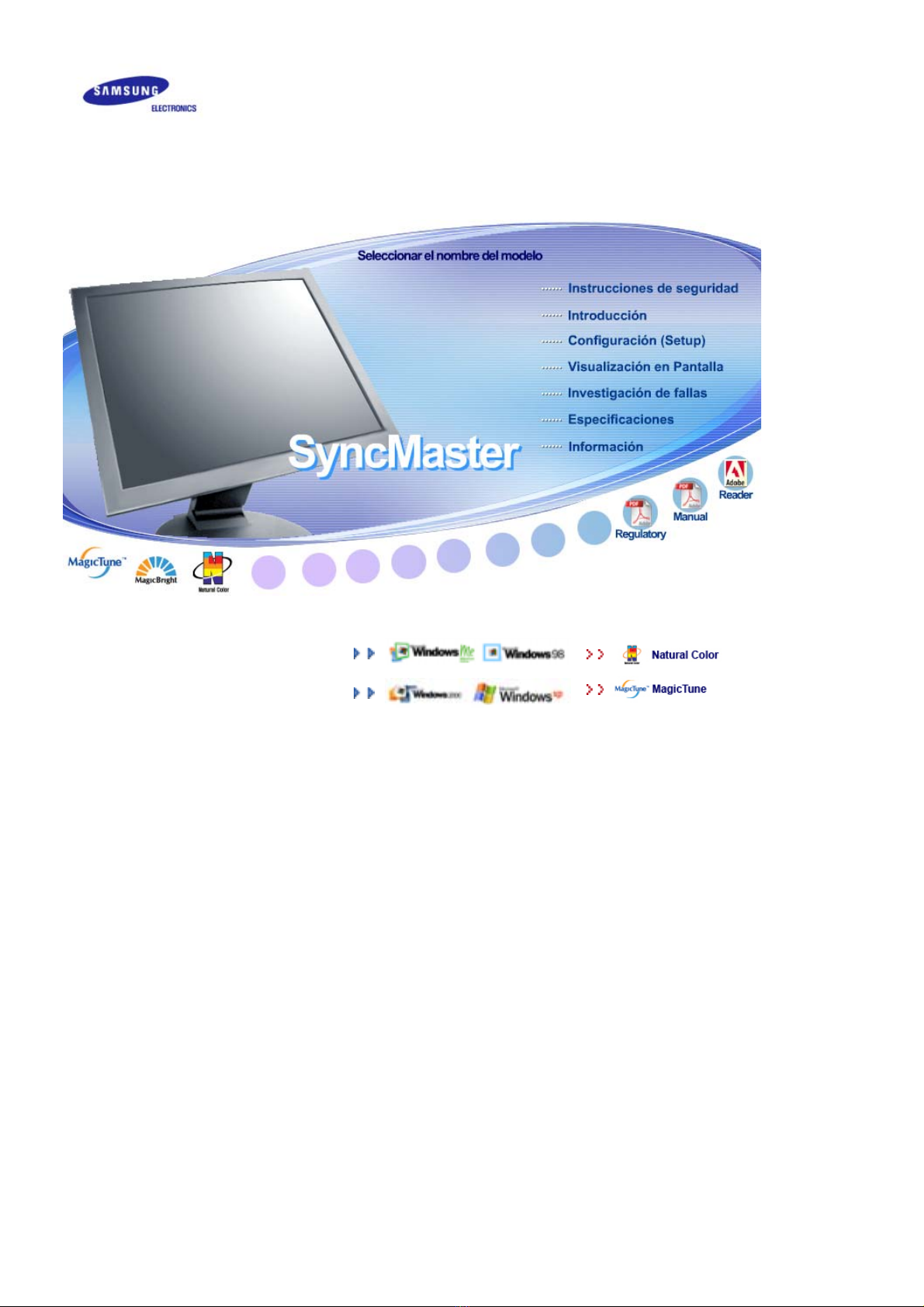

Samsung SyncMaster 510N User manual

SyncMaster 710T / 910T / 710N / 910N / 510T / 510N / 512N / 515V / 915V
/ 712N / 912N / 711T / 912T / 913N / 701T

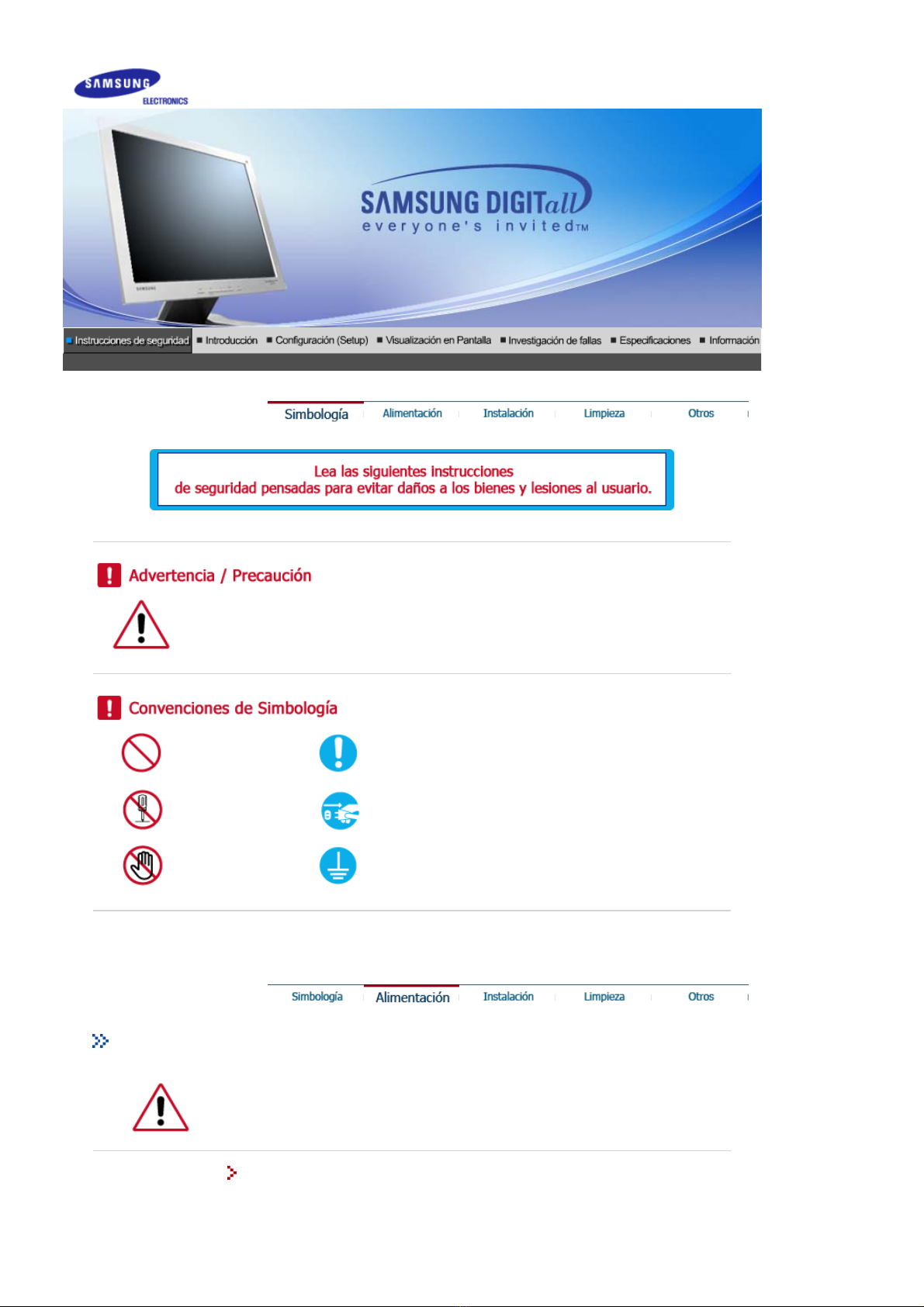

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar
daños físicos o perjuicios al equipo.
Prohibido Es importante leer y entender en todo momento
No desensamblar Desconectar el enchufe del tomacorriente
No tocar Conectar a tierra para prevenir una descarga eléctrica
Fuente de alimentación
Cuando no use el computador durante largos periodos de tiempo, ajústelo a DPMS. Si
usa un protector de pantalla, póngalo al modo de pantalla activa.
No use un enchufe estropeado o flojo.
zEsto podría originar una descarga eléctrica o fuego.

No jale el enchufe del cordón ni toque el enchufe con las manos mojadas.
zEsto podría ocasionar una descarga eléctrica o fuego.
Use sólamente conectores y receptáculos apropiados para hacer la
conexión a tierra.
zUna conexión a tierra inapropiada podría causar una descarga eléctrica o una
avería en el equipo.
No doble excesivamente el enchufe ni el cordón, tampoco coloque objetos
pesados sobre él, esto podría ocasionar daños.
zEl incumplimiento de esta recomendación podría causar una descarga eléctrica
o fuego.
No conecte muchas extensiones o enchufes a un tomacorriente.
zEsto podría ocasionar fuego.
Instalación
Ponga el monitor en un lugar con poca humedad y un mínimo de polvo.
zPodría producirse un corto circuito o fuego en el interior del monitor.
No deje caer el monitor cuando lo mueva.
zEsto podría causar daño al producto o al cuerpo humano.
Ponga el monitor en una superficie plana y estable.
zEl monitor puede causar lesiones al caerse.

Coloque el monitor cuidadosamente.
zPodría dañarse o romperse.
No asiente el monitor sobre la pantalla.
zSe podría dañar la superficie TFT-LCD.

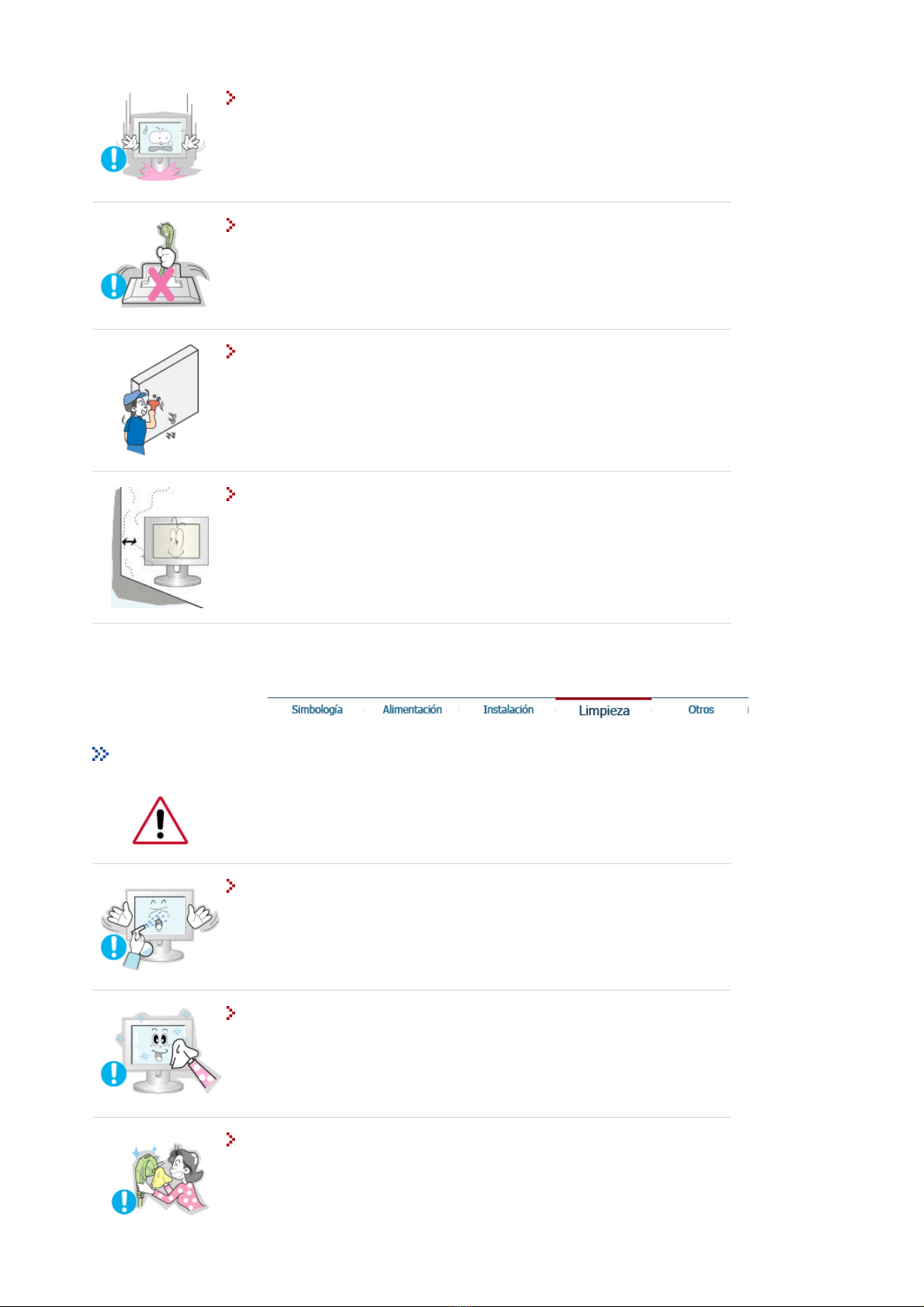

La instalación de un soporte de pared debe hacerse por un instalador
profesional cualificado.
zLa instalación por parte de personal incompetente puede dar lugar a lesiones.
zUse siempre el dispositivo de montaje especificado en el manual del
propietario.
Deje un espacio para la ventilación entre el aparato y la pared.
zUna mala ventilación puede hacer que la temperatura interior se eleve y
provoque un incendio.
Limpieza
Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con una tela suave,
ligeramente mojada.
No rocíe detergente directamente sobre el monitor.
zEsto podría causar daño, una descarga eléctrica o fuego.
Use el detergente recomendado con una tela suave.
Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo
apropiadamente con una tela seca.
zUn conector sucio puede causar una descarga eléctrica o fuego.

Póngase en contacto con un Centro de servicios o de Atención al cliente
para realizar la limpieza del interior una vez al año.
zMantenga limpio el interior del aparato. El polvo acumulado en el interior
durante un período de tiempo prolongado puede provocar un funcionamiento
incorrecto o un incendio.

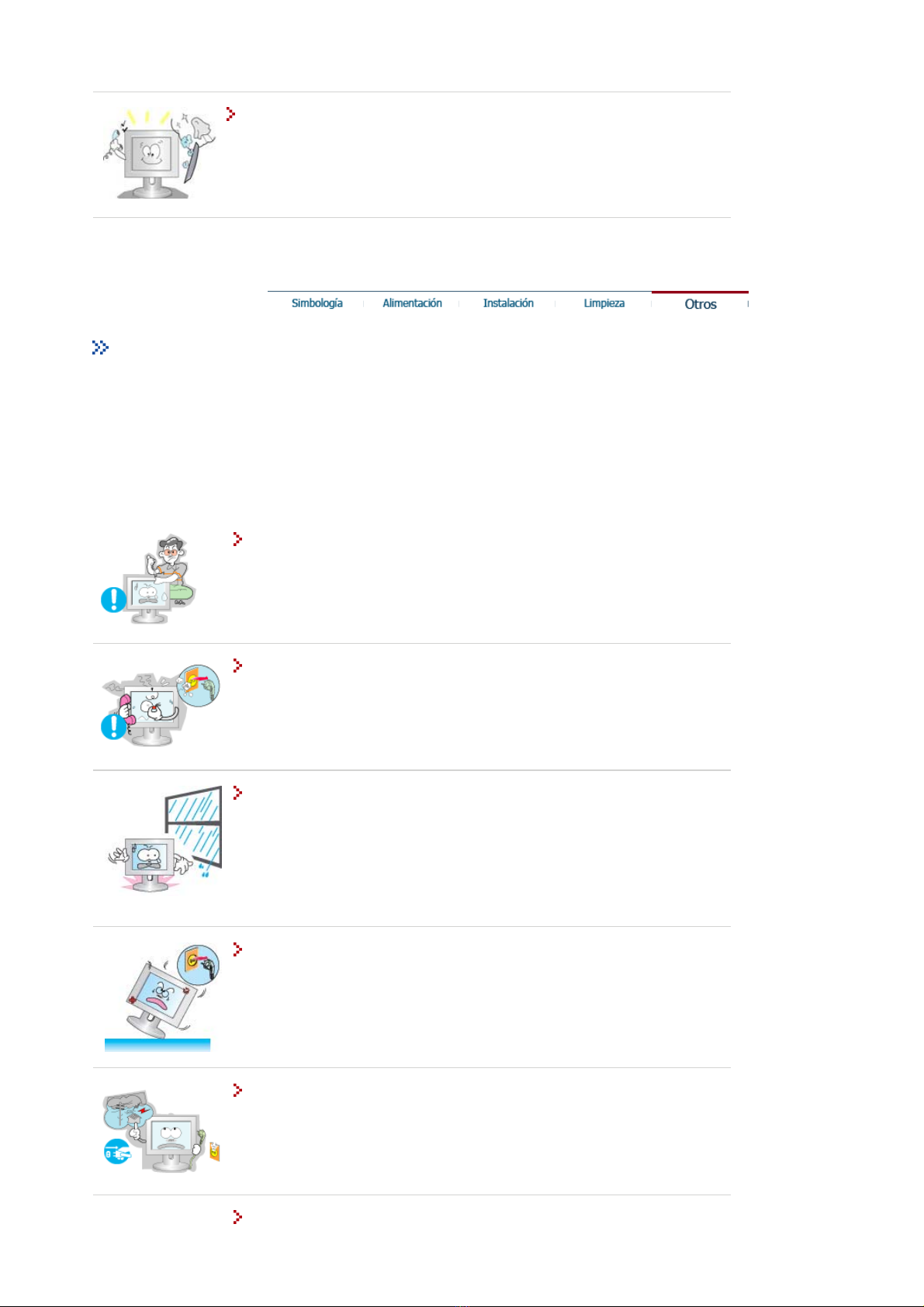

Otros
IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS, LEA
DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE CONECTAR Y OPERAR EL
APARATO, CONSERVE EL MANUAL PARA FUTURAS REFERENCIAS, GRACIAS. POR FAVOR
LEA ESTE MANUAL ANTES DE OPERAR EL APARATO Y GUÁRDELO PARA REFERENCIAS
FUTURAS.
No saque la cubierta (o la parte posterior). El usuario no debe hacer
reparaciones por sí mismo.
zEsto podría causar una descarga eléctrica o fuego.
zSolicite la revisión al personal calificado de reparaciones y mantenimiento.
Si su monitor no funciona normalmente- en particular, si hay algunos
sonidos inusuales o sale algún olor del interior- desconéctelo
inmediatamente ycontáctese con un centro de venta autorizado o un
centro de servicios.
zEsto podría causar una descarga eléctrica o fuego.
No debe permitir la entrada de agua en el monitor, ni tampoco exponerlo
a la humedad.
zEsto podría causar un funcionamiento incorrecto, una descarga eléctrica o
fuego.
zEvite especialmente la utilización del monitor cerca del agua o al aire libre
donde podría estar expuesto a la nieve o a la lluvia.
Si se cae el monitor o se daña la cubierta, apáguelo y desenchufe el
cordón de suministro eléctrico.
zEl monitor puede funcionar incorrectamente, provocando una descarga
eléctrica o un fuego.
zTA continuación, consulte al Centro de Servicio.
Mantenga la unidad apagada cuando haya truenos y relámpagos en el
exterior, y no permita que el monitor deje de utilizarse durante un
período de tiempo prolongado.
zEl monitor puede funcionar incorrectamente, provocando una descarga
eléctrica o un fuego.

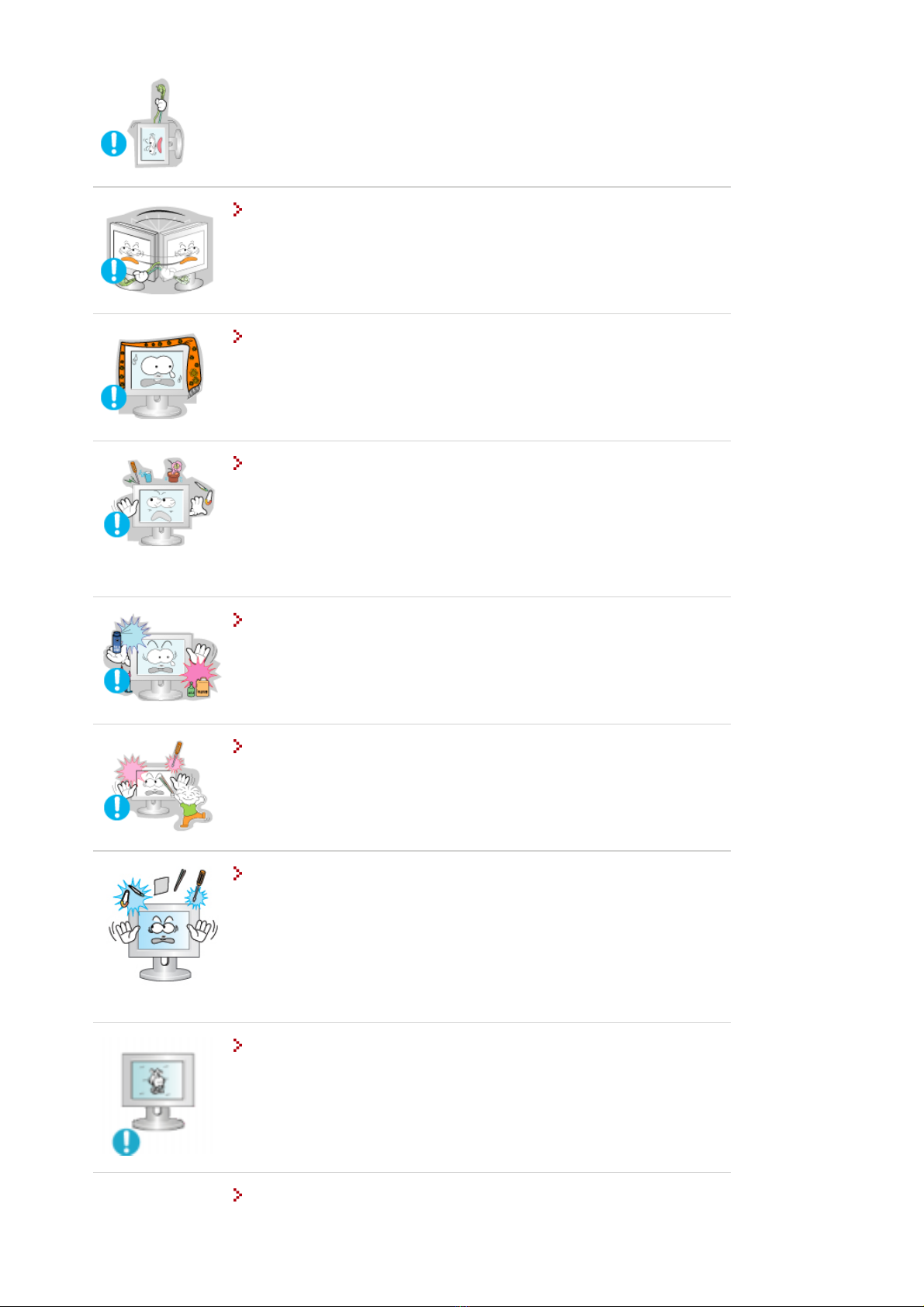

No trate de mover el monitor jalándolo del cordón o del cable de señal.

zEsto podría causar averías, descarga eléctrica o fuego debido al daño del
cable.
No mueva el monitor a la izquierda o a la derecha jalando sólamente el
cordón o el cable de señal.
zEsto podría causar una avería, descarga eléctrica o fuego debido al daño del
cable.
No cubrir las rejillas de ventilación del cabinete del monitor.
zUna mala ventilación podría causar averías o fuego.
No coloque objetos contenedores de agua, productos químicos o
pequeños objetos de metal sobre el monitor.
zEsto podría causar un funcionamiento incorrecto, una descarga eléctrica o
fuego.
zSi entra en el monitor cualquier sustancia extraña, desenchufe el cordón de
suministro eléctrico y consulte al Centro de Servicio .
No use o no almacene sustancias inflamables cerca del monitor.
zEsto podría causar una explosión o fuego.
Nunca meta algo metálico en las aberturas del monitor.
zEsto podría causar una descarga eléctrica, fuego o lesiones.
No inserte objetos de metal como, por ejemplo, herramientas, útiles para
taladrar, o cosas que produzcan fuego fácilmente, como pedazos de papel
o cerillas, en los respiraderos o en las tomas de A/V del monitor.
zEsto podría causar un funcionamiento incorrecto, una descarga eléctrica o
fuego.
zConsulte siempre al Centro de Servicio en caso de entrada de objetos o
sustancias ajenos al monitor.

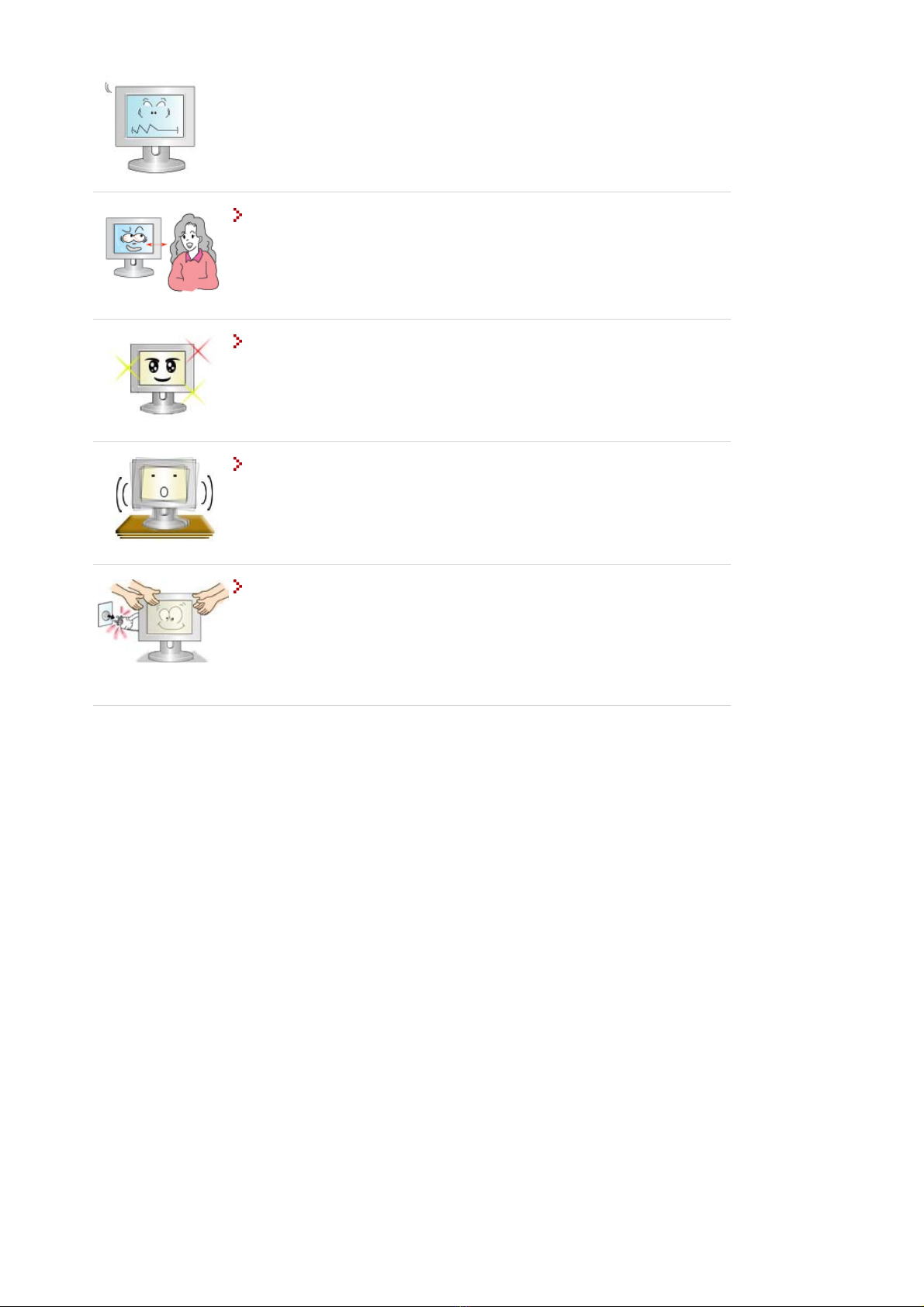

Si el aparato muestra una imagen fija durante un largo período de tiempo,
puede quedar una imagen residual o cierta indefinición.
zEstablezca el modo de ahorro de energía o configure un protector de pantalla
con una imagen en movimiento, cuando sea necesario dejar desatendido el
monitor durante un largo período de tiempo.
Ajuste la resolución y la frecuencia a los niveles apropiados para el
modelo.

zLos niveles inadecuados de resolución y de frecuencia pueden dañar la vista
del usuario.
15 pulgadas - 1024 X 768
17,19 pulgadas - 1280 X 1024
Et alandada silmade väsimust, tuleks monitori kasutamisel anda igas
tunnis silmadele vähemalt viis minutit puhkust.
Ärge kasutage monitori sellises kohas, kus võib esineda tugevat
vibratsiooni.
zTugev vibratsioon võib põhjustada tuleohtu ja lühendada monitori tööiga.
Antes de mover el monitor, apáguelo y desenchufe el cordón de
suministro eléctrico. Cerciórese de que todos los cables, incluyendo el
cable de la antena y los cables de conexión con otros dispositivos, estén
desconectados antes de mover el monitor.
zNo desconectar correctamente un cable puede dañarlo y provocar un incendio
o una descarga eléctrica.
Sentarse demasiado cerca del monitor de manera continua puede dañar la
vista del usuario.

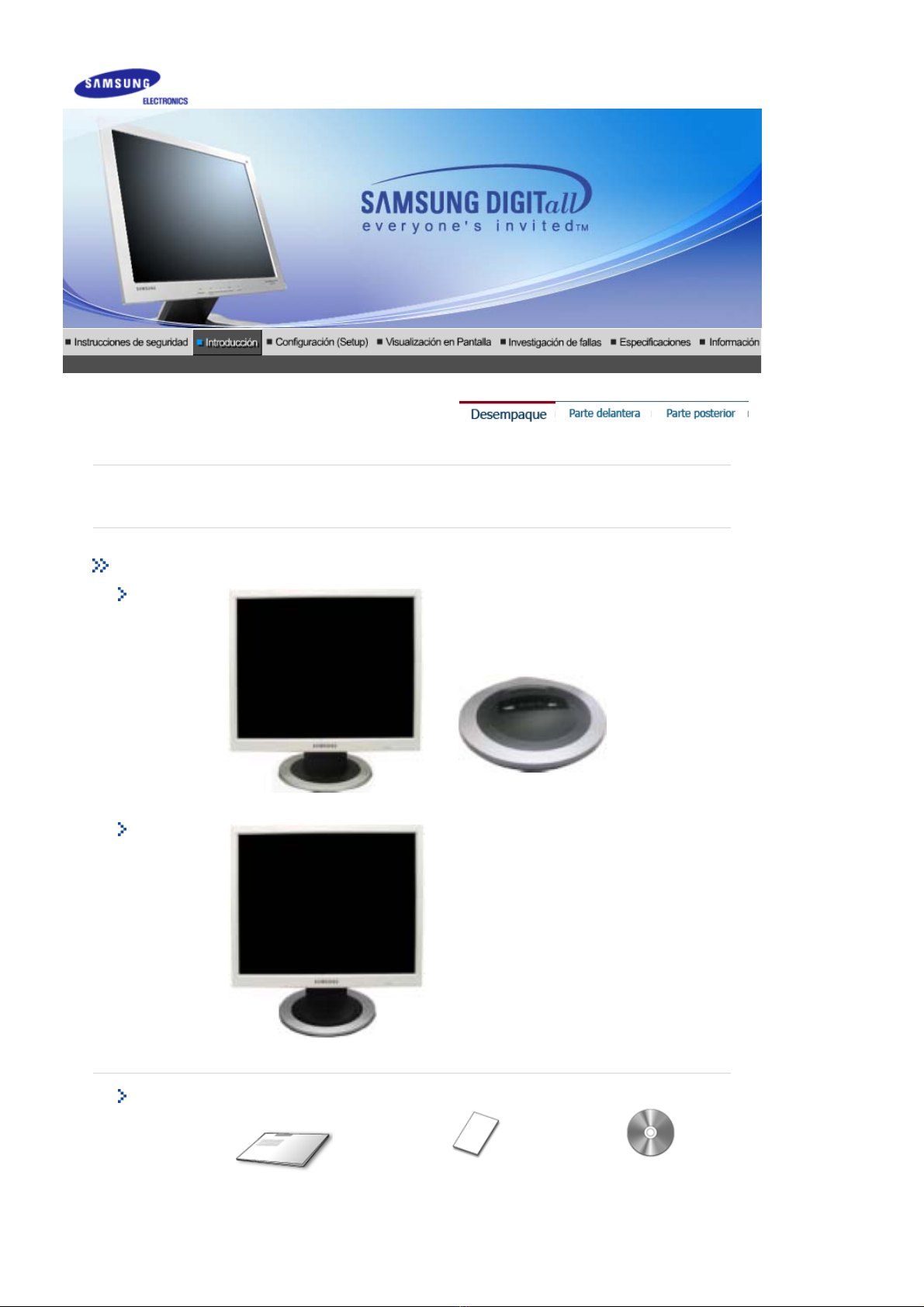

Compruebe que los siguientes elementos se incluyan con el monitor.
Si falta algún elemento, contáctese con su proveedor.
Desempaque
Opción 1
Monitor y Soporte sencillo Parte inferior
Opción 2
Monitor y Soporte giratorio
Manual
Manual del usuario, CD
de instalacion del
SyncMaster 510T / 701T
SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

Guía de Instalación Rápida Documento de garantía
controlador del monitor,
del software Natural
Color, del software
MagicTune™ .
Cable
Cable de señal Cordón eléctrico Cable DVI (Opción)

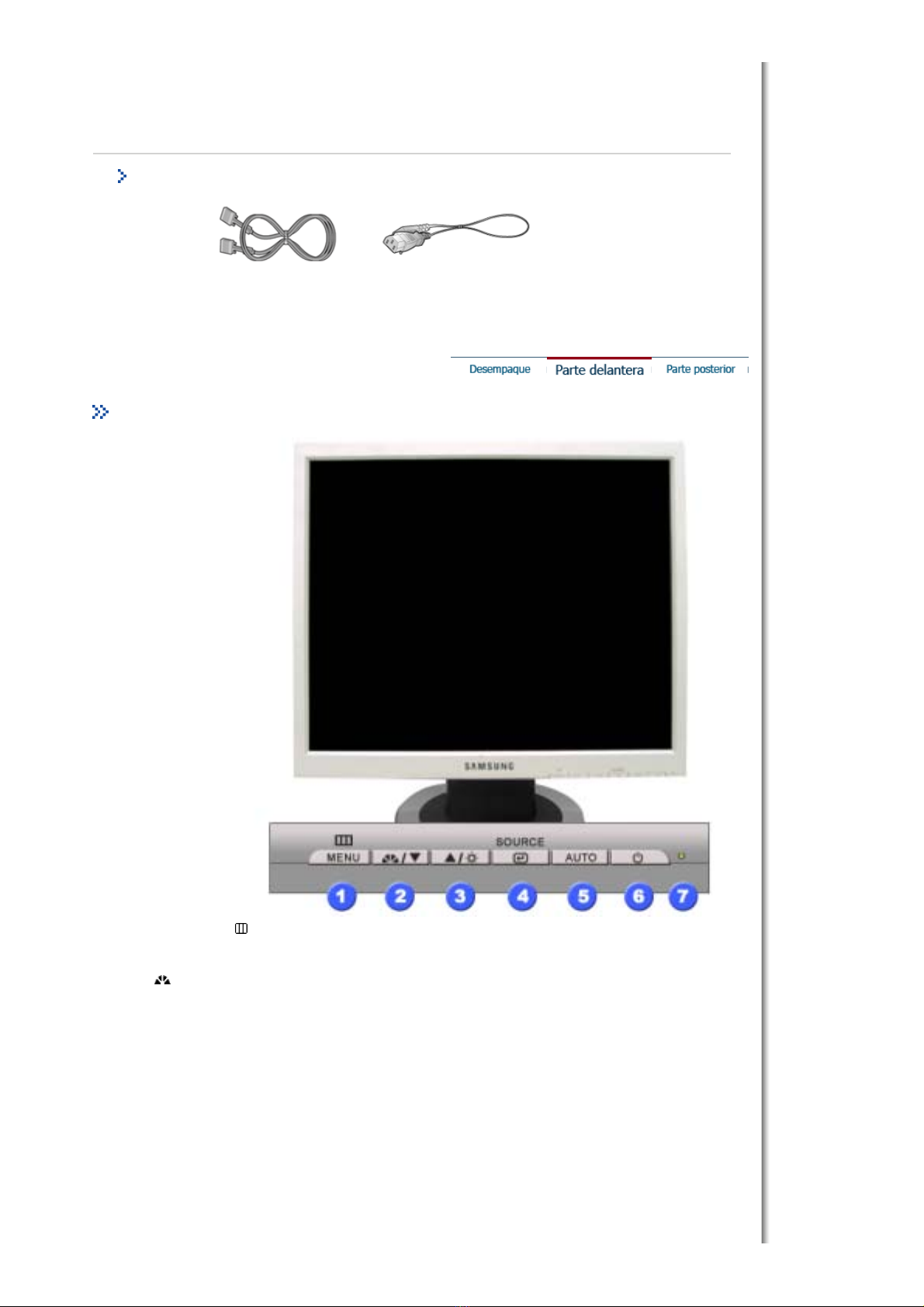

Parte Delantera
1. Botón Menú [ ]
A
bre el menú OSD. También se usa para salir del menú OSD o volver al
menú anterior.
2. Botón MagicBright
[] MagicBright es la denominación de una nueva característica de monitor que
ofrece una calidad de pantalla dos veces más luminosa y clara que los
monitores existentes. Proporciona la luminosidad y la resolución de pantalla
más apropiadas para visualizar texto, animaciones de Internet o
multimedia, con el objetivo de satisfacer los requisitos variables del
usuario. El usuario puede seleccionar fácilmente una de las tres opciones
previamente configuradas de luminosidad y resolución con sólo pulsar uno
de los botones de control de MagicBright situados en la parte frontal del
monitor.
1) Texto : Luminosidad Normal
Apropiado para documentos o trabajos que requieren la visualización
de gran cantidad de texto.
2) Internet : Luminosidad Media
Para trabajar con una mezcla visual de texto y gráficos.
3) Ocio : Luminosidad Alta
Para visualización de imágenes en movimiento, como un DVD o un

VCD.
4) Personal
Aunque los valores se han elegido con minuciosidad por nuestros
ingenieros, los valores preconfigurados pueden no resultar cómodos a
sus ojos dependiendo de su gusto.
Si es así, ajuste la Luminosidad y el Contraste usando el menú de OSD.
3. Botón Brightness
[] Si el sistema OSD está desactivado, pulse el botón para ajustar la
luminosidad.
2,3. Botón Reguladores
[] Estos botones le permiten destacar y regular items en el menú.
4. Botón Enter [ ] /
Botón Source (Fuente) Se usa para seleccionar el menú OSD. /
Cuando pulse el botón Source, puede seleccionar la señal de video
mientras que el OSD está desactivado.(Cuando se pulsa el botón Source
(Fuente) para cambiar el modo de entrada de información, aparece un
mensaje en el centro de la pantalla que muestra el modo de señal de
entrada de información seleccionado actualmente -- analógica o digital.)
Nota:Si se selecciona el modo Digital, se debe conectar el monitor con la
tarjeta gráfica a través de un puerto digital mediante el cable DVI.)
5. Botón Auto "Auto" permite que el monitor se autoajusta a la señal de video entrante.
6. Botón de suministro
de energía Use este botón para prender y apagar el monitor.
7. Indicador de
suministro
de energía
Indica modo normal o Modo de Ahorro Energético.
V
ea Ahorrador de Energía, descrito en el manual, para mayor información en lo referente a las funciones
de ahorro de energía. Para ahorrar energía, apa
g
ue el monitor cuando no lo necesite o cuando no lo use
por periodos largos de tiempo.

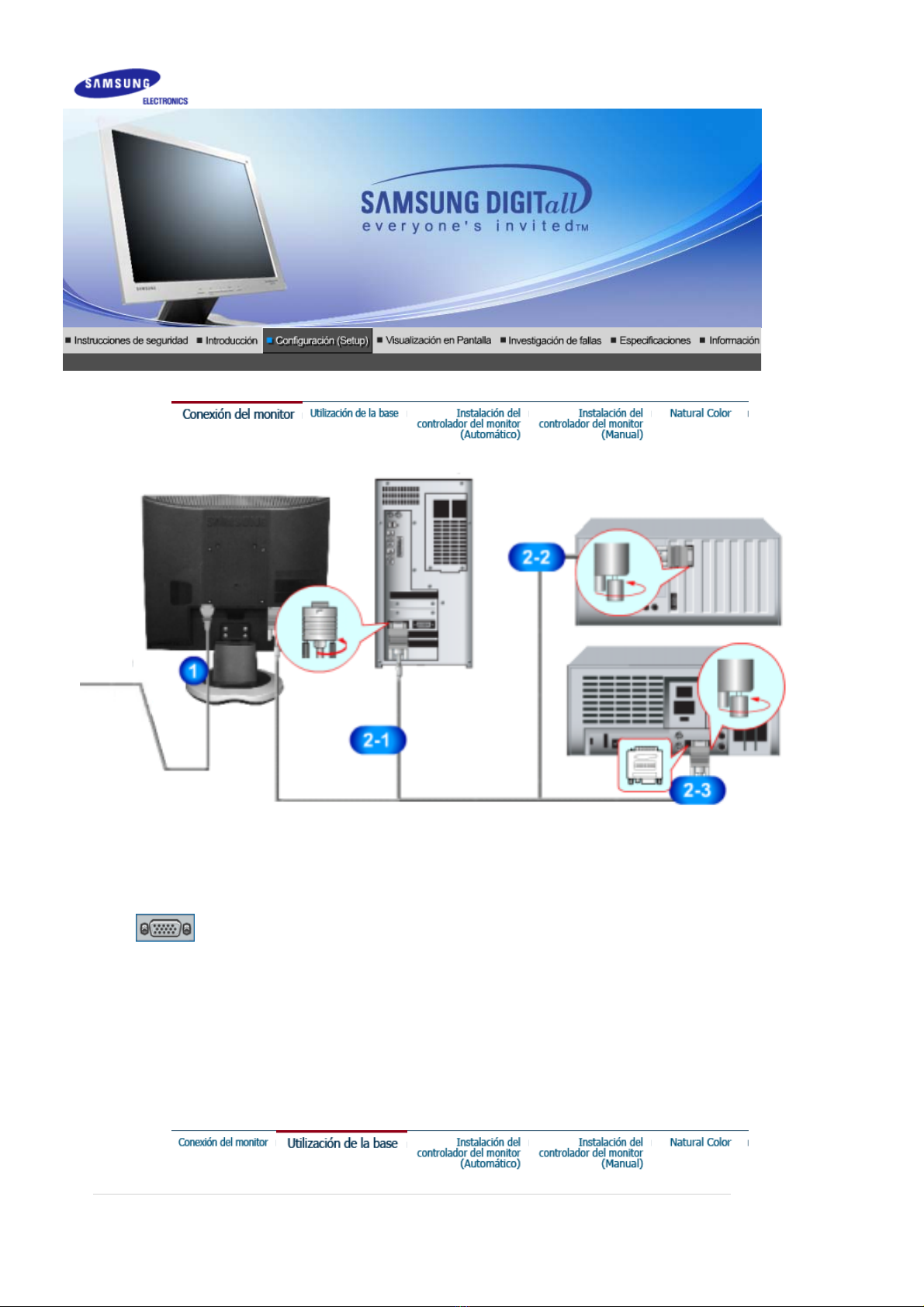

Parte Posterior
(La disposición en la parte posterior del monitor podría variar de producto a producto)
1. Toma de corriente Conecte el cordón de suministro eléctrico del monitor a la toma de
corriente de la parte trasera del monitor.
2. Puerto DVI Conecte el cable DVI al puerto DVI que está ubicado en la parte posterior
del computador.
3. Puerto D-SUB de 15
pins Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la parte posterior del monitor.
V
ea Conexión del Monitor para mayor información en lo referente a las conexiones de cable.

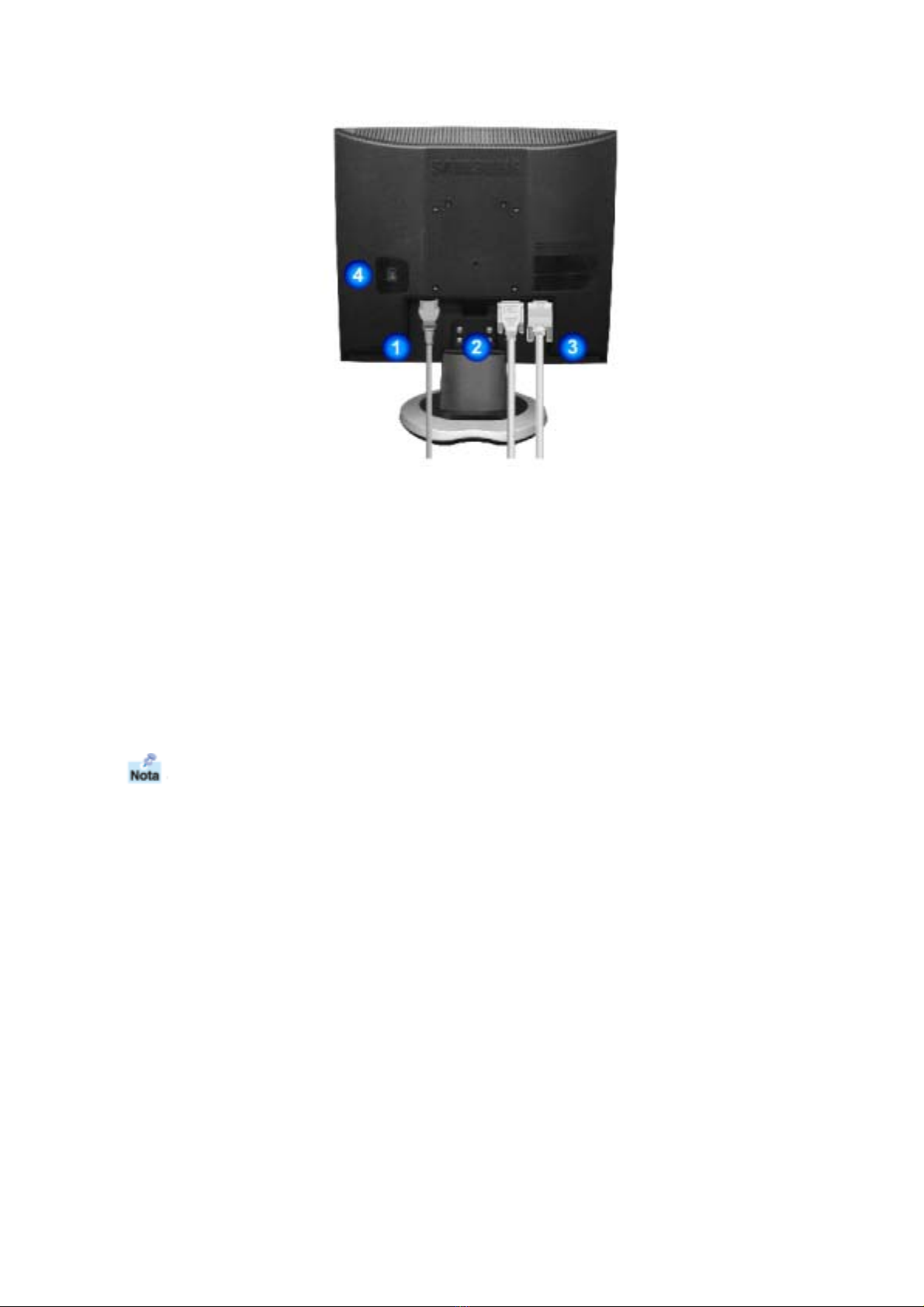

SyncMaster 710T / 910T / 711T / 912T
(La disposición en la parte posterior del monitor podría variar de producto a producto)
1. Toma de corriente Conecte el cordón de suministro eléctrico del monitor a la toma de
corriente de la parte trasera del monitor.
2. Puerto DVI Conecte el cable DVI al puerto DVI que está ubicado en la parte
posterior del computador.
3. Puerto D-SUB de 15
p
ins Conecte el D-SUB de 15 pins del cable de señal del vídeo al
conector de vídeo del PC en la parte posterior del monitor.
4. Botón de alimentación
on/off
(
O
p
ción
)
Use este botón para prender y apagar el monitor.
Vea Conexión del Monitor para mayor información en lo referente a las conexiones de
cable.

Compruebe que los siguientes elementos se incluyan con el monitor.
Si falta algún elemento,contáctese con su proveedor.
Desempaque
Opción 1
Monitor y Soporte sencillo Parte inferior
Opción 2
Monitor y Soportegiratorio
Manual
Manual del usuario, CD
de instalacion del
SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V
SyncMaster 510N / 512N / 515V

Guía de Instalación Rápida Documento de garantía
controlador del monitor,
del software Natural
Color, del software
MagicTune™ .
Cable
Cable de señal Cordón eléctrico
Parte Delantera
1. Botón Menú [ ]
A
bre el menú OSD. También se usa para salir del menú OSD o volver al
menú anterior.
2. Botón MagicBright
[] MagicBright es la denominación de una nueva característica de monitor que
ofrece una calidad de pantalla dos veces más luminosa y clara que los
monitores existentes. Proporciona la luminosidad y la resolución de pantalla
más apropiadas para visualizar texto, animaciones de Internet o
multimedia, con el objetivo de satisfacer los requisitos variables del
usuario. El usuario puede seleccionar fácilmente una de las tres opciones
previamente configuradas de luminosidad y resolución con sólo pulsar uno
de los botones de control de MagicBright situados en la parte frontal del
monitor.
1) Texto : Luminosidad Normal
Apropiado para documentos o trabajos que requieren la visualización
de gran cantidad de texto.
2) Internet : Luminosidad Media
Para trabajar con una mezcla visual de texto y gráficos.
3) Ocio : Luminosidad Alta
Para visualización de imágenes en movimiento, como un DVD o un

VCD.
4) Personal
Aunque los valores se han elegido con minuciosidad por nuestros
ingenieros, los valores preconfigurados pueden no resultar cómodos a
sus ojos dependiendo de su gusto.
Si es así, ajuste la Luminosidad y el Contraste usando el menú de OSD.
3. Botón Brightness
[] Si el sistema OSD está desactivado, pulse el botón para ajustar la
luminosidad.
2,3. Botón Reguladores
[] Estos botones le permiten destacar y regular items en el menú.
4. Botón Enter [ ] Se usa para seleccionar el menú OSD.
5. Botón Auto "Auto" permite que el monitor se autoajusta a la señal de video entrante.
6. Botón de suministro
de energía Use este botón para prender y apagar el monitor.
7. Indicador de
suministro
de energía
Indica modo normal o Modo de Ahorro Energético.
V
ea Ahorrador de Energía, descrito en el manual, para mayor información en lo referente a las funciones
de ahorro de energía. Para ahorrar energía, apa
g
ue el monitor cuando no lo necesite o cuando no lo use
por periodos largos de tiempo.
Parte Posterior
(La disposición en la parte posterior del monitor podría variar de producto a producto)
1. Toma de corriente Conecte el cordón de suministro eléctrico del monitor a la toma de
corriente de la parte trasera del monitor.
2. Puerto D-SUB de 15
pins Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la parte posterior del monitor.
V
ea Conexión del Monitor para mayor información en lo referente a las conexiones de cable.

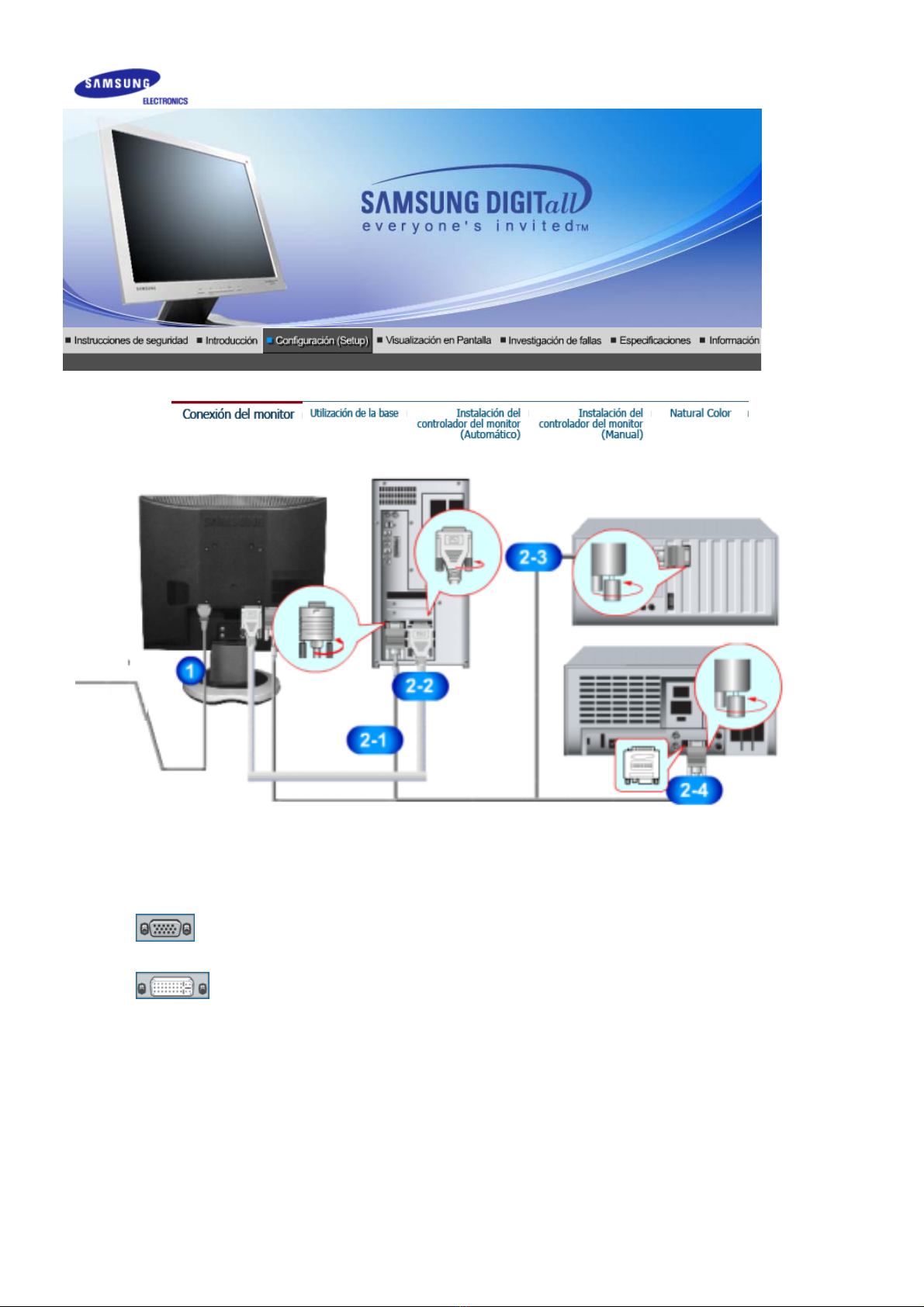

1. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del
monitor. Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.
2-1. Usando el conector D-sub (analógico) en la tarjeta de vídeo.
Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la parte
posterior del monitor.
2-2. Usando el conector DVI (digital) en la tarjeta de vídeo.
Conecte el cable DVI al puerto DVI que está ubicado en la parte posterior del monitor.
2-3. Connected to a Macintosh.
Conecte el monitor al equipo Macintosh usando el cable de conexión D-SUB.
2-4. IEn el caso de un modelo antiguo de Macintosh, es necesario conectar el monitor usando un adaptador
especial de Mac.
3. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está incompleta.
SyncMaster 510T / 710T / 910T / 711T / 912T / 701T

1. Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del
monitor. Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.
2-1. Usando el conector D-sub (analógico) en la tarjeta de vídeo.
Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la parte
posterior del monitor.
2-2. Connected to a Macintosh.
Conecte el monitor al equipo Macintosh usando el cable de conexión D-SUB.
2-3. IEn el caso de un modelo antiguo de Macintosh, es necesario conectar el monitor usando un adaptador
especial de Mac.
3. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está incompleta.
SyncMaster 510N / 710N / 910N / 512N / 712N / 912N / 913N / 515V / 915V

Montaje del monitor
1. Monitor y Parte inferior
2. Monitor y Colgador
Soporte giratorio
Cómo montar una base
Este monitor admite la base de montaje de 100mm x 100mm compatible con VESA.
SyncMaster 510T / 510N / 512N / 515V
701T

Soporte sencillo Soporte giratorio
A. Monitor
B. Base para montaje
1. Apague el monitor y desconecte el cable de alimentación eléctrica.
2. Ponga el monitor LCD con la pantalla hacia abajo sobre una superficie plana protegiendo la pantalla
con un cojín.
3. Quite los cuatro tornillos y después retire la base del monitor LCD.
4. Alinee la base de montaje con los agujeros de la base de la tapa trasera y asegúrela con los cuatro
tornillos que vienen con el brazo articulado, la repisa de pared o cualquier otra base.
Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador), inserte
el CD-ROM incluido con este monitor. La instalación de la unidad de disco es ligeramente
diferente de un sistema operativo a otro. Siga las indicaciones apropiadas para el sistema
operativo que usted tiene.
Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se
menciona a continuación.
zInternet web site :http://www.samsung.com/ (Worldwide)
http://www.samsungusa.com/monitor (USA)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)
Windows XP/2000
1. Inserte el CD en la unidad de CD-ROM.
2. Haga clic en "Windows XP/2000 Driver".
3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón “OK”.
4. Pulse el botón “Instalar” de la ventana “Advertencia”.
SyncMaster 510T / 510N / 512N / 515V / 701T

5. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga clic en el botón
“OK”. Este driver del monitor está bajo el logotipo certificado MS, y esta instalación no dañará
su sistema.
6. La instalación del Driver del Monitor está terminada.
*El driver certificado será colocado en la Página Web del Monitor Samsung.
http://www.samsung.com/.
Windows XP | Windows 2000 | Windows NT | Linux
Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador), inserte
el CD-ROM incluido con este monitor. La instalación de la unidad de disco es ligeramente
diferente de un sistema operativo a otro. Siga las indicaciones apropiadas para el sistema
operativo que usted tiene.
Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se
menciona a continuación.
zInternet web site :http://www.samsung.com/ (Worldwide)
http://www.samsungusa.com/monitor (USA)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)
Sistema Operativo Microsoft Microsoft®Windows®XP
1. Inserte el CD en la unidad de CD-ROM.
2. Haga clic en “Inicio” - “Panel de Control” luego pulse el icono “Appearence”.

3. Haga clic en el icono “Visualización” y escoja la ficha “Configuración” luego haga clic en
“Avanzado”.
4. Pulse el botón “Propiedades” en la ficha “Monitor” y seleccione la ficha “Driver”.
5. Pulse “Actualizar Driver” y seleccione “Instalar de una lista o …” luego haga clic en el botón
“Siguiente”.
6. Seleccione “No busque, yo voy a …..” luego haga clic en “Siguiente” y luego pulse “Retire el
disco”.
