använda den här bruksanvisningen
Tack för att du valde en SAMSUNG inbyggnadsugn.
Denna bruksanvisning innehåller viktig information om säkerhet och instruktioner avsedda att vägleda
dig vid användning och underhåll av denna apparat.
Ta god tid på dig att läsa denna bruksanvisning innan du använder ugnen och behåll denna bok för
framtida referens.
Följande symboler används i texten i denna bruksanvisning.
VARNING eller VAR FÖRSIKTIG! Viktigt Kommentar
säkerhetsanvisningar
Installationen av denna ugn måste utföras av en behörig elektriker. Installatören ansvarar för anslutning
av apparaten till strömförsörjningen med beaktande av tillämpliga säkerhetsrekommendationer.
VARNING
Den här apparaten är inte avsedd att användas av
personer (inklusive barn) med nedsatt fysisk, psykisk
eller mental förmåga, eller avsaknad av erfarenhet och
kunskap, om personen eller personerna inte övervakas
och instrueras angående hur apparaten används av en
person som ansvarar för deras säkerhet.
Barn ska övervakas av en vuxen så att de inte leker med
apparaten.
Om nätsladden är defekt skall den bytas ut mot en
specialsladd eller en enhet som är tillgänglig hos
tillverkaren eller en auktoriserad servicetekniker.
(Endast fast kabeltyp)
Om utrustningens strömkabel skadas måste den bytas av
tillverkaren eller dess servicetekniker, eller av en person
med samma fackkunskaper för att undvika olycksrisk.
(Endast montering med strömsladd)
01 ANVÄNDA DENNA MANUAL & SÄKERHETSINSTRUKTIONER
NV66H3523LS_EE_DG68-00540A-00_SV.indd 3 2014-03-24 �� 5:28:38

Svenska – 4
Enheten måste kunna kopplas ifrån strömförsörjningen
efter installationen. Urkoppling blir enkel genom
att ha kontakten åtkomlig eller genom att integrera
en strömbrytare i det fasta kablaget i enlighet med
kablagereglerna.
Under användning blir apparaten mycket varm. Omsorg
bör vidtas för att undvika att röra värmeelementen inne i
ugnen.
VARNING: Delar som är lättåtkomliga kan bli heta
under användning. Små barn ska hållas på avstånd.
Om enheten har ång- eller självrengöringsfunktion, måste
spill avlägsnas före rengöring och inga verktyg får lämnas
i ugnen under ång- eller självrengöring.
(Endast rengöringsmodell)
Om den här enheten har en självrengörande
funktion kan ytorna bli hetare än vanligt under
självrengöringsprocessen och barn ska hållas på avstånd.
(Endast rengöringsmodell)
Använd bara rekommenderad termometer för den här
ugnen. (Endast termometer med givare)
Ångrengöring ska inte användas.
VARNING: Se till att apparaten är avstängd innan
lampan byts ut för att undvika risk för elektrisk stöt.
Använd inte slipmedel eller vassa metallskrapor för att
rengöra ugnens glas eftersom det kan repa ytorna, vilket
kan leda till att glaset spricker.
VARNING: Enheten och dess åtkomliga delar kan
bli heta under användning. Omsorg bör vidtas för att
undvika att röra värmeelementen. Barn under 8 år ska
inte använda apparaten om de inte övervakas.
NV66H3523LS_EE_DG68-00540A-00_SV.indd 4 2014-03-24 �� 5:28:38

Svenska – 5
Denna enhet kan användas av barn från 8 år och äldre
och personer med nedsatt fysisk, sensorisk eller mental
förmåga eller utan erfarenhet och kunskap om de har
övervakats eller instruerats i att använda enheten på
ett säkert sätt och förstår riskerna i samband med
att använda enheten. Barn får inte leka med enheten.
Rengöring och användarunderhåll skall inte utföras av
barn utan övervakning.
Temperaturen på åtkomliga ytor kan vara mycket hög när
apparaten är igång.
Luckan eller den yttre ytan kan bli het när apparaten
används.
Förvara apparaten och dess sladd utom räckhåll för barn
som är mindre än 8 år.
Apparaterna är inte avsedda att användas med en extern
timer eller separat fjärrstyrning.
Placera den uppbända ramsidan i den
bakre delen som stöd för vilopositionen
vid tillagning av stora mängder.
(Modellberoende)
VAR FÖRSIKTIG
Om ugnen har skadats under transport, får den inte anslutas.
Denna apparat får endast anslutas till strömförsörjningen av en särskilt behörig elektriker.
Vid fel eller skada på apparaten, skall du inte försöka använda den.
Reparationer får endast utföras av en behörig elektriker. En felaktigt utförd reparation kan leda
till allvarliga skador för dig och andra. Om din ugn behöver repareras, kontakta SAMSUNG
servicecenter eller din återförsäljare.
Elektriska ledningar och kablar får inte komma i kontakt med ugnen.
Ugnen skall anslutas till strömförsörjningen med en godkänd kretsbrytare eller säkring. Använd
aldrig grenuttag eller förlängningssladdar.
Apparatens strömförsörjning skall kopplas från vid reparation eller rengöring.
01 ANVÄNDA DENNA MANUAL & SÄKERHETSINSTRUKTIONER
NV66H3523LS_EE_DG68-00540A-00_SV.indd 5 2014-03-24 �� 5:28:38

Svenska – 6
Var försiktig vid anslutning av elektrisk utrustning till uttag i närheten av ugnen.
Om den här enheten har en ångkokfunktion ska du inte använda den här enheten när
vattentillförseln inte fungerar. (endast ångfunktionsmodell)
Om enheten är skadad eller har sprickor ska du inte använda den utan kontakta närmaste
servicecenter. (endast ångfunktionsmodell)
Denna ugn är endast avsedd för tillagning av mat för hushållsanvändning.
Under användning blir ugnens inre ytor tillräckligt heta för att orsaka brännskador. Rör inte vid
värmeelementen eller ugnens inre ytor förrän de svalnat.
Förvara aldrig antändbara material i ugnen.
Ugnens ytor blir heta när apparaten används vid hög temperatur under en längre tid.
Vid tillagning, var försiktig då du öppnar ugnsluckan, eftersom het luft och ånga snabbt strömmar
ut.
Vid tillagning av rätter som innehåller alkohol, kan alkoholen dunsta vid höga temperaturer och
ångan kan fatta eld om den kommer i kontakt med ugnens heta delar.
För din säkerhet skall du inte använda ång- eller högtrycksapparater för rengöring.
Barn skall hållas på säkert avstånd när ugnen används.
Frysta livsmedel, som t.ex. pizza, skall tillagas på grillgallret. Om bakplåten används, kan den
deformeras p.g.a. de stora temperaturskillnaderna.
Häll inte vatten i ugnens botten när den är het. Detta kan orsaka skada på den emaljerade ytan.
Ugnsluckan skall vara stängd under tillagning.
Placera inte aluminiumfolie i botten av ugnen och placera inte bakplåtar eller formar på den.
Aluminiumfolie blockerar värmen, vilket kan orsaka skador på den emaljerade ytan och därmed
leda till dåliga tillagningsresultat.
Fruktjuicer efterlämnar fläckar som kan vara omöjliga att få bort från ugnens emaljerade ytor. Vid
tillagning av mycket mjuka kakor skall ett djupt kärl användas.
Placera inte eldfasta lergods på den öppna ugnsluckan.
Om barn befinner sig nära tvättmaskinen skall en vuxen kontrollera att de inte leker med den.
Håll barn borta från luckan när du öppnar eller stänger den, eftersom de kan slå sig på luckan
eller fastna med fingrarna i den.
Du får inte stå på, sätta dig på eller luta dig mot luckan eller placera tunga saker på den.
Var inte våldsam när du öppnar luckan.
VARNING: Koppla inte ur apparaten från strömmen efter att tillagningsprocessen är klar.
VARNING: Låt inte luckan stå öppen när ugnen är på.
NV66H3523LS_EE_DG68-00540A-00_SV.indd 6 2014-03-24 �� 5:28:38

Svenska – 7
BYTE AV LAMPA
Risk för elektrisk stöt!
Innan byte av glödlampa, skall följande åtgärder
vidtagas:
•Slå av ugnen.
•Koppla från ugnen från strömkällan.
•Skydda ugnens glödlampa och glashölje genom att
lägga en trasa på botten av ugnen.
•Lampor kan köpas från ett servicecenter för SAMSUNG.
Bakre ugnslampa

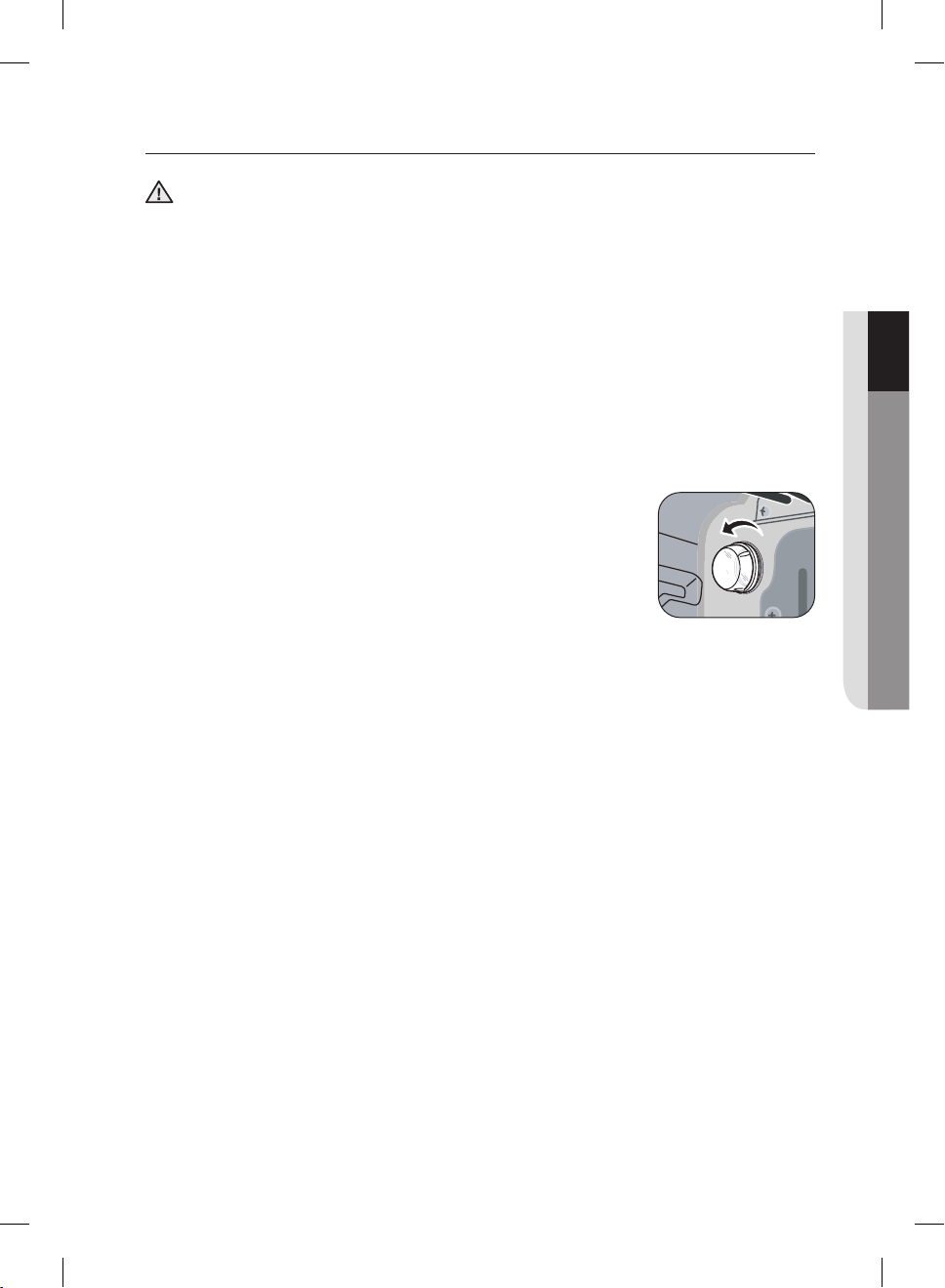

1.Avlägsna hylsan genom att vrida moturs
och plocka bort metallringen, rutans
ring och rengör glaset. Vid behov kan
glödlampan bytas ut mot en 25 watts,
300 °C värmetålig ugnsglödlampa.
2.Rengör glashöljet, metallringen och rutans ring vid behov.
3.Montera metallringen på glashöljet.
4.Placera glashöljet där du har plockat bort det i steg 1
och vrid medurs för att hålla på plats.
01 ANVÄNDA DENNA MANUAL & SÄKERHETSINSTRUKTIONER
NV66H3523LS_EE_DG68-00540A-00_SV.indd 7 2014-03-24 �� 5:28:38

Svenska – 8

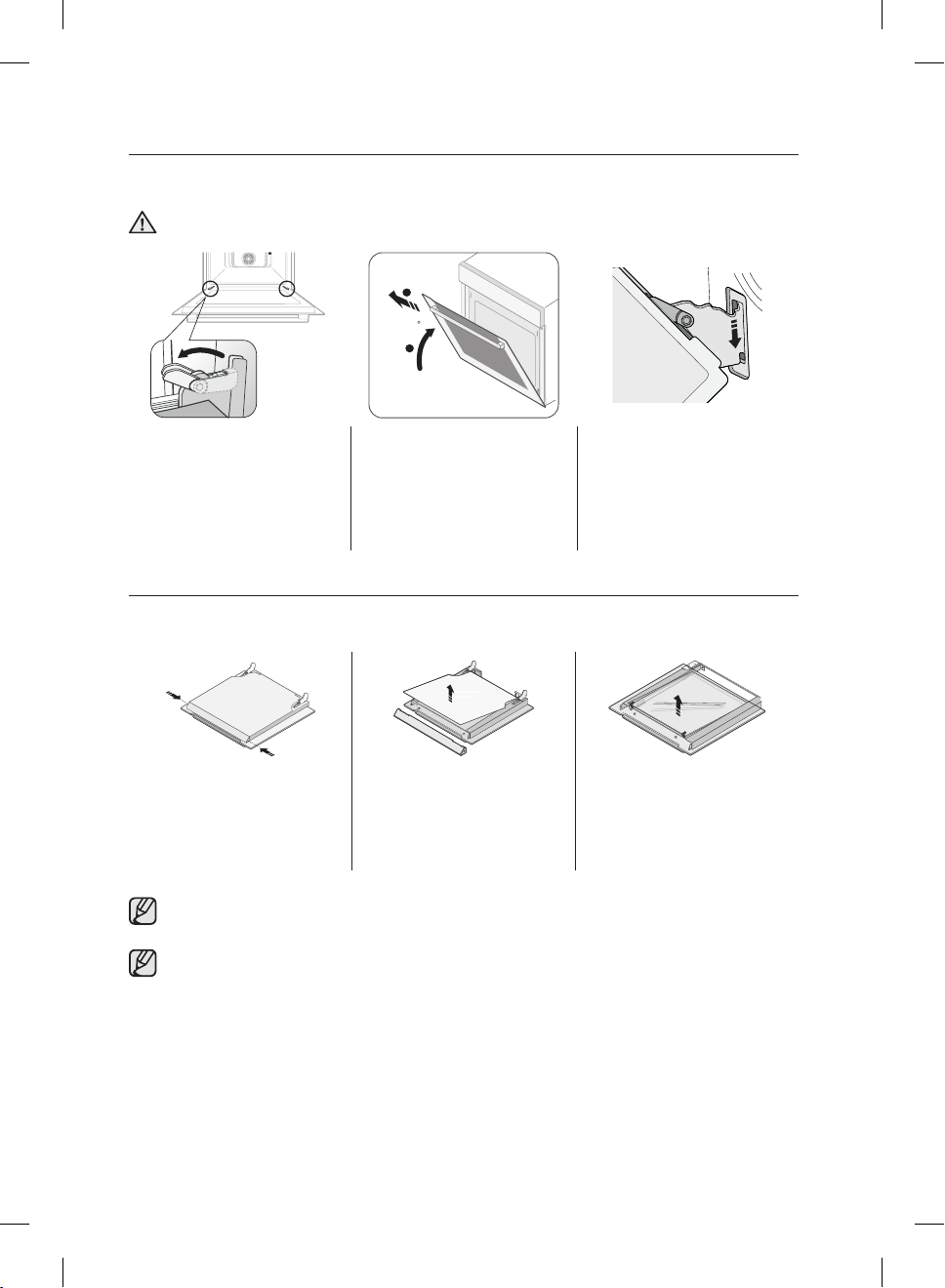

BORTTAGNING AV LUCKA
Ugnsluckan bör inte avlägsnas vid normal användning, men om den måste tas bort för t.ex.
rengöring, skall dessa instruktioner följas.
VAR FÖRSIKTIG! Ugnsluckan är tung.
70
2
1
1. Öppna luckan och vrid
upp clipsen på de båda
gångjärnen helt.
2. Stäng igen luckan till en
vinkel på omkring 70°. Ta
tag i sidorna i mitten på
ugnsluckan och dra tills
gångjärnen kan tas ut.
3. För att sätta tillbaka
luckan efter rengöringen
upprepar du steg 1 och 2
i omvänd ordning. Clipset
på gångjärnet ska vara
stängt på båda sidor.
AVLÄGSNANDE AV RUTAN
Ugnsluckan är försedd med tre glasrutor som är placerade mot varandra.
Dessa rutor kan avlägsnas för rengöring.
1. Tryck på båda knapparna
på vänster och höger sida
om luckan.
2. Demontera kåpan och
avlägsna ruta 1 från
luckan.
3. Lyft glasruta 2 och rengör
plåtarna med varmt vatten
eller diskmedel och torka
torrt med en mjuk, torr
trasa.
Luckans glas varierar från modell till modell och från 2 EA till 4 EA.
Däremot är metoden för demontering och montering samma.
Vid montering av innerglas 1, skriv ut enligt riktningen nedan.
NV66H3523LS_EE_DG68-00540A-00_SV.indd 8 2014-03-24 �� 5:28:42

Svenska – 9
AUTOFUNKTION FÖR ENERGIBESPARING
• Om du inte väljer någon funktion när apparaten är mitt i inställning eller användning och tillfälligt
stoppad avbryts funktionen och klockan visas efter 10 minuter.
KORREKT AVFALLSHANTERING AV PRODUKTEN
(ELEKTRISKA OCH ELEKTRONISKA PRODUKTER)
(Gäller i länder med separata insamlingssystem)
Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska
tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat
hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av
beståndsdelarna för att förhindra fara för hälsa och miljö.
Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare
information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.
Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet.
Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt
avfall.

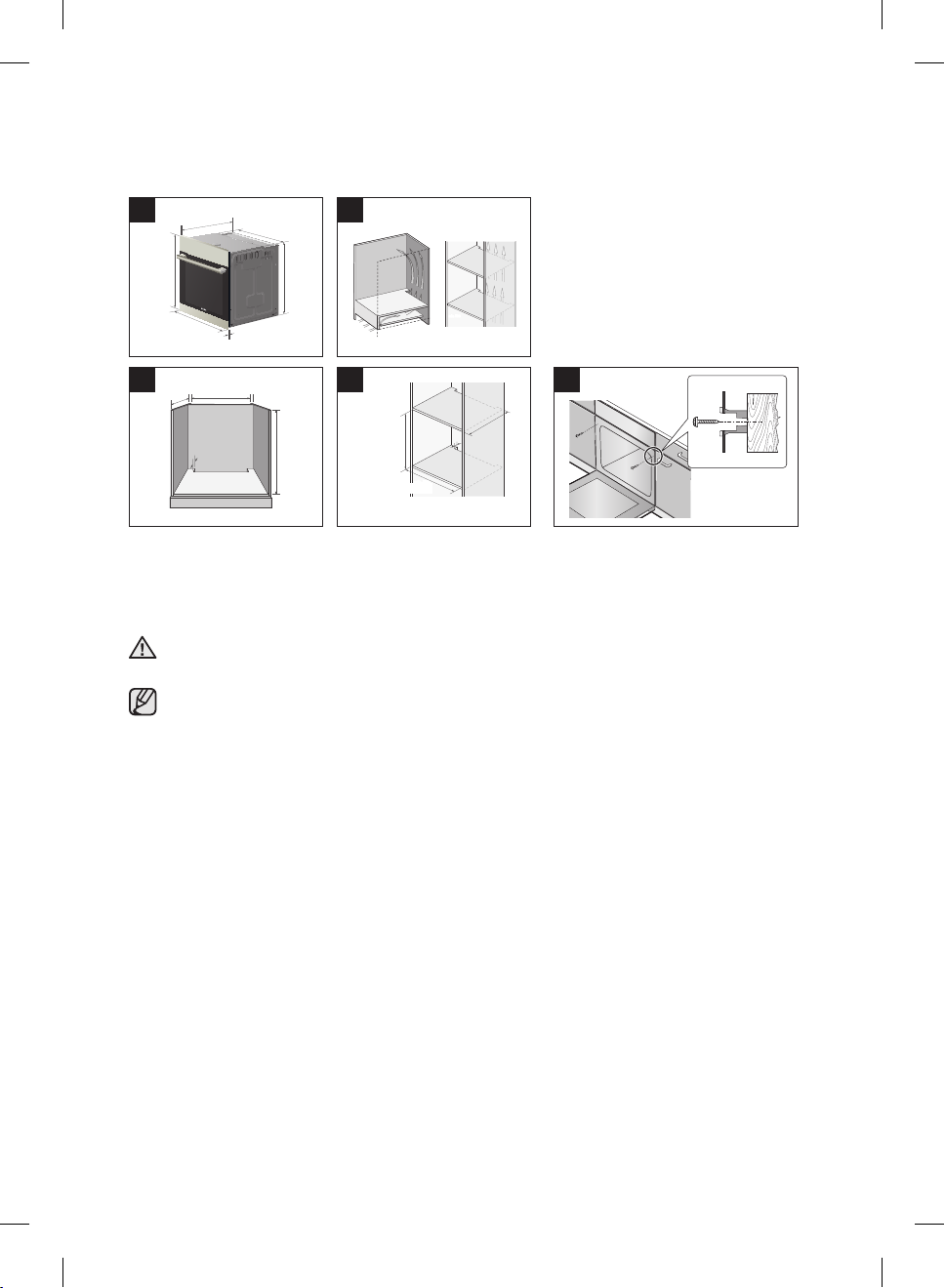

installation
Säkerhetsanvisningar för installation
Den här ugnen får endast installeras av en behörig elektriker. Montören ansvarar för att ansluta
enheten till strömkällan och att följa de säkerhetsregler som gäller.
• Säkerställ att ugnen inte kommer i kontakt med rörliga delar vid montering.
Strömanslutning
Om apparaten inte är ansluten till strömkällan med en kontakt måste en
jordad kontakt (med minst 3 mm kontaktyta) användas för att uppfylla
säkerhetsreglerna. Strömkabeln (H05 RR-F eller H05 VV-F, min.
2,5 mm²) måste vara tillräckligt lång för att anslutas till ugnen, även
om ugnen står på golvet framför det inbyggda skåpet. Öppna ugnens
bakre lucka med en skruvmejsel och lossa skruvarna för kabelklämman
innan du ansluter strömmen till relevanta anslutningar. Ugnen är jordad
via ( )-terminalen. Den gula och gröna kabeln (jord) måste anslutas
först och vara längre än de andra kablarna. Om ugnen ansluts till eluttaget med
en kontakt måste kontakten förbli åtkomlig efter att ugnen installerats.
Samsung tar inte ansvar för olyckor som har sitt ursprung i att det jordade uttaget är bristfälligt.
VARNING: Se till att elsladden inte hamnar i kläm under installationen, och att den inte ligger
mot en yta som kan bli het.
02 INSTALLATION
BRUN eller
SVART
BLÅ eller
VIT
GUL och
GRÖN
NV66H3523LS_EE_DG68-00540A-00_SV.indd 9 2014-03-24 �� 5:28:42

Svenska – 10
Installation i skåpet
Plastöverdragna ytor på skåpets insida måste klara 90 °C, omgivande ytor och möbler måste klara 75 °C.
Samsung tar inget ansvar för skador som uppstår på plastöverdragna ytor på grund av värmen.
1545 560
572
595
595 21
2Nedre
element
Luftflöde genom luftkanalen
Övre element Det måste finnas en luftkanal längst ner
i skåpet där ugnen installeras. Utrymmet
bör vara 50 mm mellan det nedre
hyllplanet och den bakre väggen. Om
ugnen installeras under en spishäll ska
instruktionerna till hällen följas.
3
Nedre element
minst 600
minst 50
minst 560
minst
550 4
50
Övre element
minst 550
minst 590 -
max. 600
minst 560
5
För in enheten helt och hållet i skåpet och fixera den med hjälp av två skruvar. Se till att avståndet mellan
enheten och skåpet intill är minst 5 mm.
Avlägsna skyddsplast, tejp, papper och tillbehör från ugnen och luckan efter installationen. Om ugnen
avlägsnas från skåpet ska den först kopplas bort från elnätet, och sedan ska de två skruvarna lossas.
VARNING: Skåpet måste ha en luftkanal som är minst så stor som bilden visar. Täck inte
över öppningen eftersom det då förhindrar ventilationen.
Utsidan på ugnen, till exempel handtaget, är olika beroende på modell. Storleken är dock
densamma som för ugnen på bilden.
NV66H3523LS_EE_DG68-00540A-00_SV.indd 10 2014-03-24 �� 5:28:44

Svenska – 11
mekaniskt lås
ANVÄNDNING
När du öppnar luckan lyfter du upp det mekaniska
låset och drar samtidigt ut dörren.
AVLÄGSNANDE AV MEKANISKT LÅS
Avlägsna skruven från det mekaniska låset.
INSTALLATION AV MEKANISKT LÅS
A
1. För in del "A" av det mekaniska låset i hålet så
som visas på bilden.
2. Skruva på det mekaniska låset för att fästa det.
03 MEKANISKT LÅS
NV66H3523LS_EE_DG68-00540A-00_SV.indd 11 2014-03-24 �� 5:28:46

Svenska – 12
ugnskontroller
Främre design
Den främre panelen finns att få med olika material och färger inklusive rostfritt stål, i vitt eller
svart och i glas. För att höja kvaliteten kan utseendet förändras.
Vridknappen för funktion och Kontrollknappen för temp är pop - up knappar.
Tryck in och vrid. (tillval)
tillbehör
VAR FÖRSIKTIG! Se till att du monterar tillbehören korrekt på skenorna. Det måste var
minst 2 cm mellan plåtarna nederst i ugnen, annars kan den emaljerade ytan skadas.
VARNING: Var försiktig när du tar ut mat och/eller tillbehör ur ugnen.
Du kan bränna dig på maten eller på de varma ytorna!
Bakplåt
Bakplåten kan användas för att förbereda kakor, tårtor och småkakor.
Dropplåt (tillval)
Den (djupa) dropplåten är lämplig för grillning. Det kan användas i kombination
med det lilla gallret för att förhindra att vätskor droppar ned på ugnens botten.
Litet galler (tillval)
Det lilla gallret ska användas för grillning. Det kan användas i kombination
med dropplåten för att förhindra att vätskor droppar ned på ugnens botten.
Stort galler (tillval)
Det stora gallret ska användas för grillning. Du kan även använda det för att
ställa grytor på.
Teleskopisk guide (tillval)
• För att infoga tillbehören för du först ut de teleskopiska falsarna för en
viss nivå.
• Placera galler eller plåt på falsarna och för tillbaka dem helt in i ugnen.
Stäng ugnsluckan först efter att du har fört in de teleskopiska falsarna
ordentligt i ugnen.
Funktionsvalsratt Alarm
Tid Teckenfönster Tidskontrollknappar
Temperaturkontrollsratt
NV66H3523LS_EE_DG68-00540A-00_SV.indd 12 2014-03-24 �� 5:28:48

Svenska – 13
inställningar
TIDSINSTÄLLNING
När du kopplar in strömmen för första gången ska du använda produkten efter att tiden har ställts in.
STÄLL ALARM
Om du vill stoppa timeranvändningen ska du ställa in alarmet på 0:00.
När det används trycker du på Tid-knappen för att visa klockan för den aktuella tiden.
BARNLÅSFUNKTION
För att aktivera eller avaktivera barnlåsfunktionen trycker du på och håller in knapparna för
Alarm och Tid i 3 sekunder. Symbolen för barnlås (L) visar aktiveringen för tangentlås.
ANVÄNDNING AV SNABBUPPVÄRMNINGSLÄGET
Om du använder SNABBUPPVÄRMNING kan du öka temperaturen för att ställa in
värdet snabbt. Det här kommer drastiskt att förkorta väntetiden tills föruppvärmningen
är klar. Använd alternativet SNABBUPPVÄRMNING för att öka temperaturen till det
inställda värdet tills föruppvärmningen är klar. Vrid sedan reglaget till tillagningsläge innan
du fortsätter. Du behöver dock inte använda SNABBUPPVÄRMNING för grillning av mat.
Föruppvärmningsstadiet inklusive SNABB FÖRVÄRMNING kommer
att visas med blinkande “ ”-meddelande i displayen. När den valda
temperaturen uppnåtts kommer “ ”-meddelandet försvinna och en
signal påminner dig att sätta in maten i din ugn.
04 UGNSKONTROLLER & TILLBEHÖR & INSTÄLLNINGAR

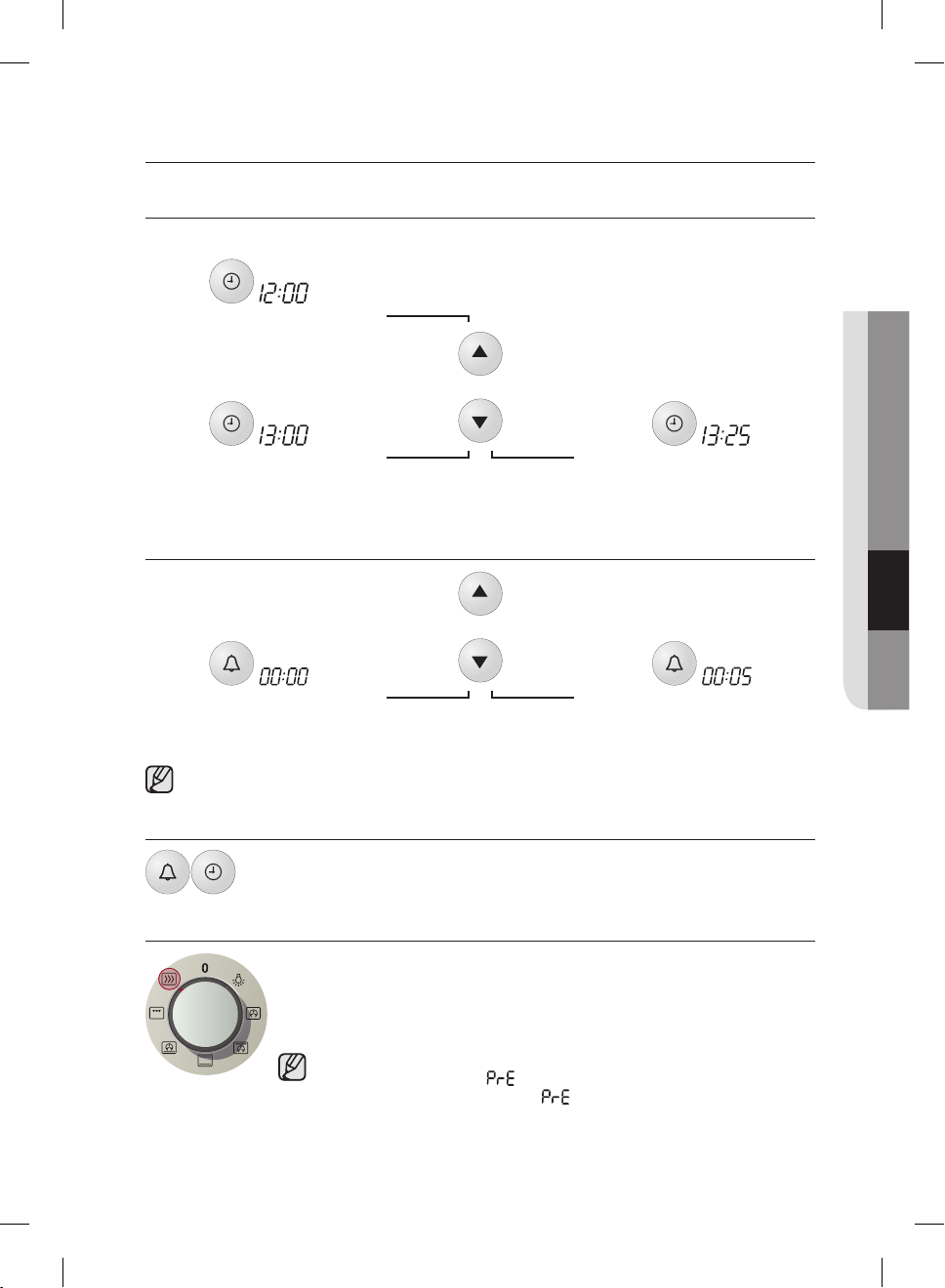

Tryck på Tidskontrollknappen
för att ställa in önskad tid.
Ställ in timmar| 01
Tryck på knappen för Tid så
blinkar timsymbolen.
Ställ in minuter| 02
Tryck på knappen för Tid så
blinkar minutsymbolen.
03 | Bekräfta tid
Tryck på knappen för Tid igen
för att ställa in aktuell tid.
Tryck på Tidskontrollknappen
för att ställa in önskad alarmtid.
Ställ in alarm | 01
Tryck på Alarmknappen så
börjar alarmsymbolen blinka.
02 | Bekräfta alarm
Tryck på Alarmknappen för
att bekräfta.
NV66H3523LS_EE_DG68-00540A-00_SV.indd 13 2014-03-24 �� 5:28:50

Svenska – 14
ANVÄNDA TILLAGNINGSLÄGE
Om du väljer grillfunktionen och ställer in temperaturen mellan 50 °C och 250 °C, eller om
du väljer normalt tillagningsläge och ställer in temperaturen mellan Grill 1 och 3, ombeds du
återställa temperaturen med en signal och ett popupmeddelande.
Endast lampa på
Ugnens funktioner
Varmluft
Den hetta som genereras genom varmluftsfunktionen delas jämnt i ugnen via
fläktar. Den här funktionen ska användas för frusna maträtter och vid bakning.
Föreslagen temperatur: 170 °C
Övervärme + varmluft
Den hetta som genereras genom övre varmluftsfunktionen delas jämnt i ugnen via
fläktar. Den här funktionen ska användas för att grilla exempelvis kött.
Föreslagen temperatur: 190 °C
Traditionell
Värme kommer genom de övre och nedre värmesystemen. Den här funktionen ska
användas för normal bakning och grillning av nästan alla typer av maträtter.
Föreslagen temperatur: 200 °C
Undervärme + varmluft
Den hetta som genereras genom det nedre värmesystemet och
varmluftsfunktionen delas jämnt i ugnen via fläktar. Den här funktionen ska
användas för pizza, bröd och vid bakning av kakor.
Föreslagen temperatur: 190 °C
Stor grill
Värme alstras från det stora grillområdet. Den här funktionen ska användas för
maträtter som lasagne och vid grillning.
Föreslagen temperatur: Medium
Ställ in tillagningsläge | 01
Vrid Funktionsvalsratten,
ställ in önskad tillagningstid.
b
aGrilltemperatur
1: Låg
2: Medium
3: Hög
Ställ in temperaturen för all
tillagning förutom grillning.
a
b
02 | Ställ in temperaturen
Ange önskad temperatur
genom att vrida
Temperaturkontrollratten.
NV66H3523LS_EE_DG68-00540A-00_SV.indd 14 2014-03-24 �� 5:28:51

Svenska – 15
TESTRÄTTER
Enligt standard EN 60350
1. Bakning
Rekommendationerna för bakning gäller för en föruppvärmd ugn.
Typ av
livsmedel
Maträtt &
anteckningar Falsnivå Tillagningsläge Temp. (°C)
Tillagningstid
(min)
Små kakor Bakplåt 2 Traditionell 170-190 15-25
Fettfri
sockerkaka
Bakform på grillgaller
(mörk beläggning,
ø 26 cm)
1 Traditionell 160-180 25-35
Äppelpaj Grillgaller+ bakplåt
+ 2 kakformar med
löstagbar botten
(mörk beläggning,
ø 20 cm)
1 + 3 Varmluft 170-190 80-100
Stort galler +2 kakformar
med löstagbar botten
(mörk beläggning,
ø 20 cm)
1 Placerad
diagonalt
Traditionell 180-200 75-90
2. Grillning
Förvärm den tomma ugnen i 5 minuter med hjälp av den stora grillfunktionen.
Använd denna funktion med den maximala temperaturinställningen.
Typ av
livsmedel Maträtt & anteckningar Falsnivå Tillagningsläge Temp. (°C)
Tillagningstid
(min)
Varma
smörgåsar
på vitt bröd
Stort galler 5 Stor grill Hög 1:a 1-2
2a1-1½
Hamburgare Stort galler
Djup plåt
(för uppsamling av spad)
4
3
Stor grill Hög 1:a 7-10
2:a 5-8
04 UGNSKONTROLLER & TILLBEHÖR & INSTÄLLNINGAR
NV66H3523LS_EE_DG68-00540A-00_SV.indd 15 2014-03-24 �� 5:28:51

Svenska – 16
rengöring och skötsel
KATALYTISKT EMALJERAD YTA (TILLVAL)
Det avtagbara höljet är täckt med en mörkgrå katalytisk emalj som kan täckas med olja och fett via
ugnens varmluftsfunktion. Dessa avlagringar bränns bort i ugnstemperaturer på 200 °C eller högre.
1. Avlägsna alla tillbehör från ugnen.
2. Sätt temperaturen till konvektion 250 °C när alla inre ugnsytor är rengjorda.
MANUELL RENGÖRING
VAR FÖRSIKTIG! Kontrollera att ugnen och tillbehören är svala före rengöring.
Använd inte frätande rengöringsmedel, hårda borstar, kökssvampar eller trasor, stålull, knivar
eller andra frätande material.
Ugnens insida
• Rengör ugnens insida med en trasa och ett milt rengöringsmedel eller varmt tvålvatten.
• Rengör inte dörrtätningen för hand.
• För att undvika skada på emaljerade ugnsytor, använd de ugnsrengöringsmedel som finns i
handeln.
• För att avlägsna envis smuts, använd en särskilt ugnsrengöringsmedel.
Ugnens utsida
Rengör ugnens utsida, till exempel luckan, handtaget och displayen med en trasa och ett milt
rengöringsmedel eller varmt tvålvatten. Torka med handduk eller hushållspapper.
Fett och smuts kan förekomma runt handtaget och knappar på grund av den varma luften som
ventileras ut, se därför till att rengöra dem efter användande.
Tillbehör
Tvätta tillbehören efter varje användning och torka med en kökshandduk. Vid behov, lägg i varmt
tvålvatten i omkring 30 minuter för enklare rengöring.

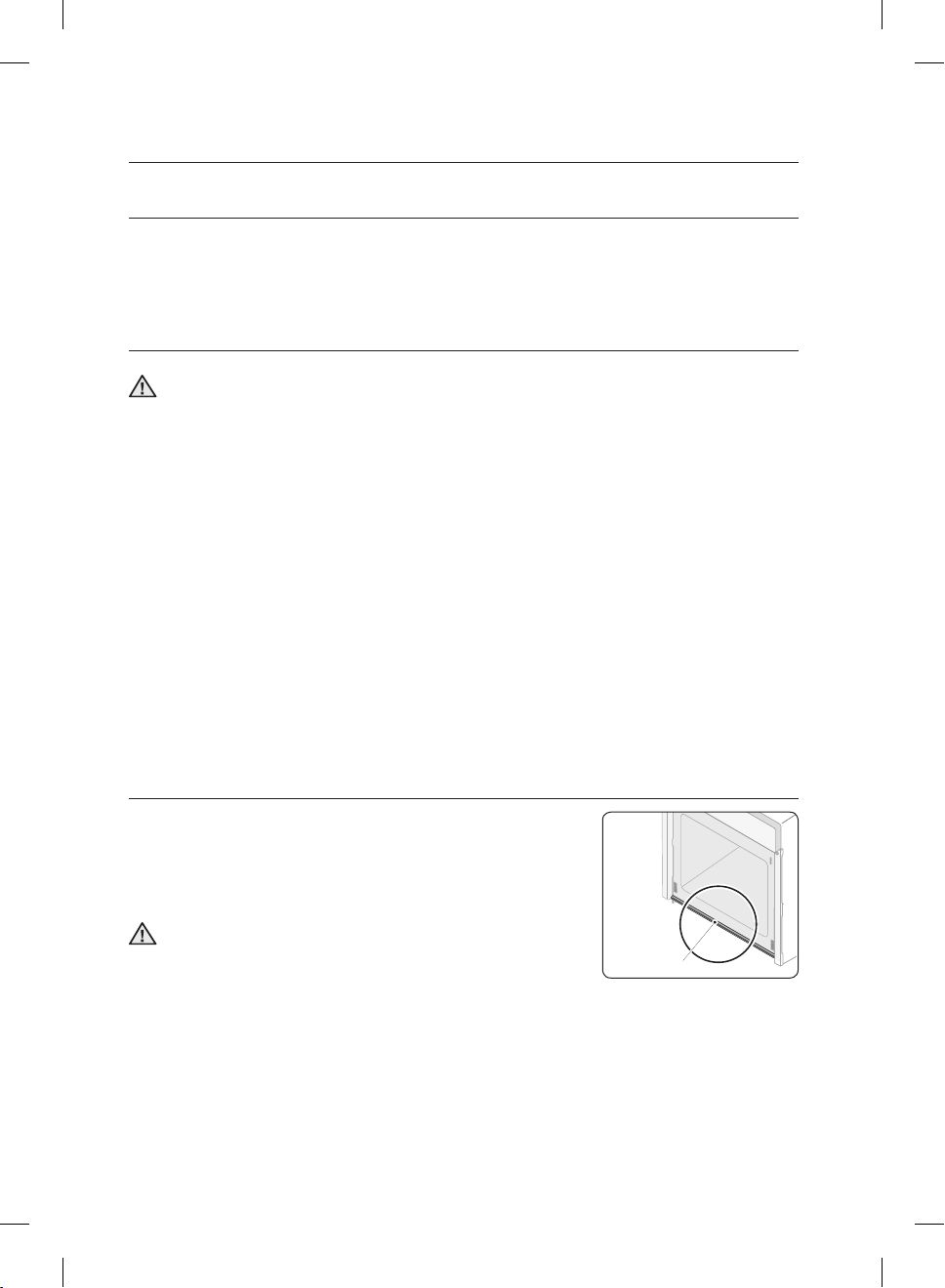

RENGÖRING AV VATTENUPPSAMLAREN
Vattenuppsamlaren samlar upp vattnet som uppstår när
ugnen tillagar mat med mycket fukt. Matrester kan samlas på
vattensamlaren. Om rengöring inte utförs kan de inbyggda tillbehören
skadas. Rengör vattensamlaren för att skydda tillbehören efter
tillagning.
VARNING: Om du stöter på ett vattenläckage från
vattensamlaren efter tillagningen ska du kontakta oss på
servicecentret. Vattensamlare
NV66H3523LS_EE_DG68-00540A-00_SV.indd 16 2014-03-24 �� 5:28:52

Svenska – 17
DEMONTERA SIDOSKENORNA (TILLVAL)
1. Tryck på mittdelen av
sidoskenans övre del.
2. Vrid sidoskenan med
omkring 45°.
3. Dra i och ta bort
sidoskenan från de båda
nedre hålen.
RENGÖRA TAKHÖLJET (TILLVAL)
1. Värmeelementet kan fällas ner, vilket gör det enklare
att göra rent.
Vrid låsmekanismen åt sidan genom att snurra det
motsols samtidigt som du håller i elementet.
2. Framsidan av värmeelementet lutar neråt och
kan inte avlägsnas ur ugnen. Tryck inte ner
värmeelementet, det kan då deformeras.
3. När rengöringen är klar ska du lyfta den övre delen
av värmeelementet tillbaka till den ursprungliga
nivån och vrida låsmekanismen medurs
05 RENGÖRING OCH SKÖTSEL
NV66H3523LS_EE_DG68-00540A-00_SV.indd 17 2014-03-24 �� 5:28:53

Svenska – 18
FELSÖKNING
PROBLEM LÖSNING
Vad gör jag om ugnen inte värms
upp?
• Ugnen kanske inte är påslagen. Slå på ugnen.
• Kontrollera om nödvändiga inställningar har utförts.
• En hushållssäkring kan ha gått, eller en kretsbrytare gått
sönder. Byt ut säkringarna för att återställa kretsen. Om
detta inträar upprepade gånger skall en auktoriserad
elektriker tillkallas.
Vad skall jag göra om ugnen inte
värms upp, trots att ugnsfunktion
och temperatur har ställts in?
• Låt inte ugnsluckan stå öppen när ugnen är på.
• Om du inte lämnar ugnsdörren öppen kan det vara
problem med de interna elektriska anslutningarna. Ring
ett lokalt servicecenter.
Vad gör jag om ugnslampan inte
tänds?
• Ugnslampan kan vara sönder. Byt ut ugnslampan.
• Om ugnsljuset inte fungerar efter att ugnslampan har
bytts ut, ring ett lokalt servicecenter.
Vad ska jag göra om kylfläkten är
igång efter att ugnen stängts av?
• Efter användning körs kylfläkten för att skydda din ugn
från värmen tills ugnen har kylts ner. Ring ditt lokala
servicecenter om kylfläkten fortsätter att köras då ugnen
kylts ner.
Vad gör jag om inte alla knappar
fungerar?
• Kontrollera om barnlåset är aktiverat. Om låset inte är
aktiverat bör du ringa en servicetekniker.
INFORMATIONSKODER
Alla informationskoder är inte från ugnens fel. Vänligen se lösningen nedan först och om
informationskoderna fortfarande uppstår ring ditt lokala SAMSUNG-kundtjänstcenter.
KOD PROBLEM LÖSNING
**1)
Säkerhetsbrytare
Ugnen har varit i drift vid inställd
temperatur under en längre tid.
• Under 105 °C 16 timmar
• Från105°Ctill240°C 8timmar
• Från245°Ctillmax. 4timmar
Stäng av ugnen och avlägsna maten.
Tillåt ugnen att kylas ner innan du
använder den igen. Eftersom det inte
är fel på ugnen, vänligen använd ugnen
igen efter att den har stängts av och kylts
ner.
**1)
Knappfel
Det uppstår när knappen trycks och hålls
under en tid.
Rengör knappen och kontrollera att det
inte förekommer vatten runt knappen.
Slå av, och på, ugnen och försök igen.
Om det inträar igen ska du kontakta ditt
lokala kundcenter för SAMSUNG.
**1)
Om du inte har valt lämplig temperatur
för läget.
Välj rätt temperatur för läget.
(se avsnittet "Användning av
snabbuppvärmningsläget")
**1) Säkerhetsfel
Ett fel på ugnen kan orsaka bristfällig drift
och säkerhetsproblem.
Sluta omedelbart att använd ugnen och
stäng av den.
Ring din lokala SAMSUNG.
1) ** står för alla nummer.
NV66H3523LS_EE_DG68-00540A-00_SV.indd 18 2014-03-24 �� 5:28:54

pm
05 RENGÖRING OCH SKÖTSEL
NV66H3523LS_EE_DG68-00540A-00_SV.indd 19 2014-03-24 �� 5:28:54

DG68-00540A-00
AUSTRIA 0800 - SAMSUNG (0800 - 7267864)
BELGIUM 02-201-24-18
DENMARK 70 70 19 70
FINLAND 030-6227 515
FRANCE 01 48 63 00 00
GERMANY
0180 6 SAMSUNG bzw.
0180 6 7267864*
(*0,20 €/Anruf aus dem dt. Festnetz,
aus dem Mobilfunk max. 0,60 €/Anruf)
ITALIA 800-SAMSUNG (800.7267864)
CYPRUS 8009 4000 only from landline, toll free
GREECE
80111-SAMSUNG (80111 726 7864) only from land line
([phone] from mobile and land line
LUXEMBURG 261 03 710
NETHERLANDS 0900-SAMSUNG (0900-7267864) (€ 0,10/Min)
NORWAY 815 56480
PORTUGAL 808 20 7267
SPAIN 0034902172678
SWEDEN 0771 726 7864 (SAMSUNG)
SWITZERLAND 0848 726 78 64 (0848-SAMSUNG)
U.K 0330 SAMSUNG (7267864)
EIRE 0818 717100
www.samsung.com/be/support (Dutch)
www.samsung.com/be_fr/support (French)
www.samsung.com/ch/support (German)
www.samsung.com/ch_fr/support (French)
www.samsung.com/gr/support
www.samsung.com/fr/support
www.samsung.com/de/support
www.samsung.com/it/support
www.samsung.com/support
www.samsung.com/nl/support
www.samsung.com/no/support
www.samsung.com/pt/support
www.samsung.com/es/support
www.samsung.com/se/support
www.samsung.com/uk/support
www.samsung.com/ie/support
www.samsung.com/at/support
www.samsung.com/dk/support
www.samsung.com/fi/support
NV66H3523LS_EE_DG68-00540A-00_SV.indd 20 2014-03-24 �� 5:28:54
