Hanging/Tilting Mount Adaptor
SBP-300HM5
SBP-300TM1
Product Overview

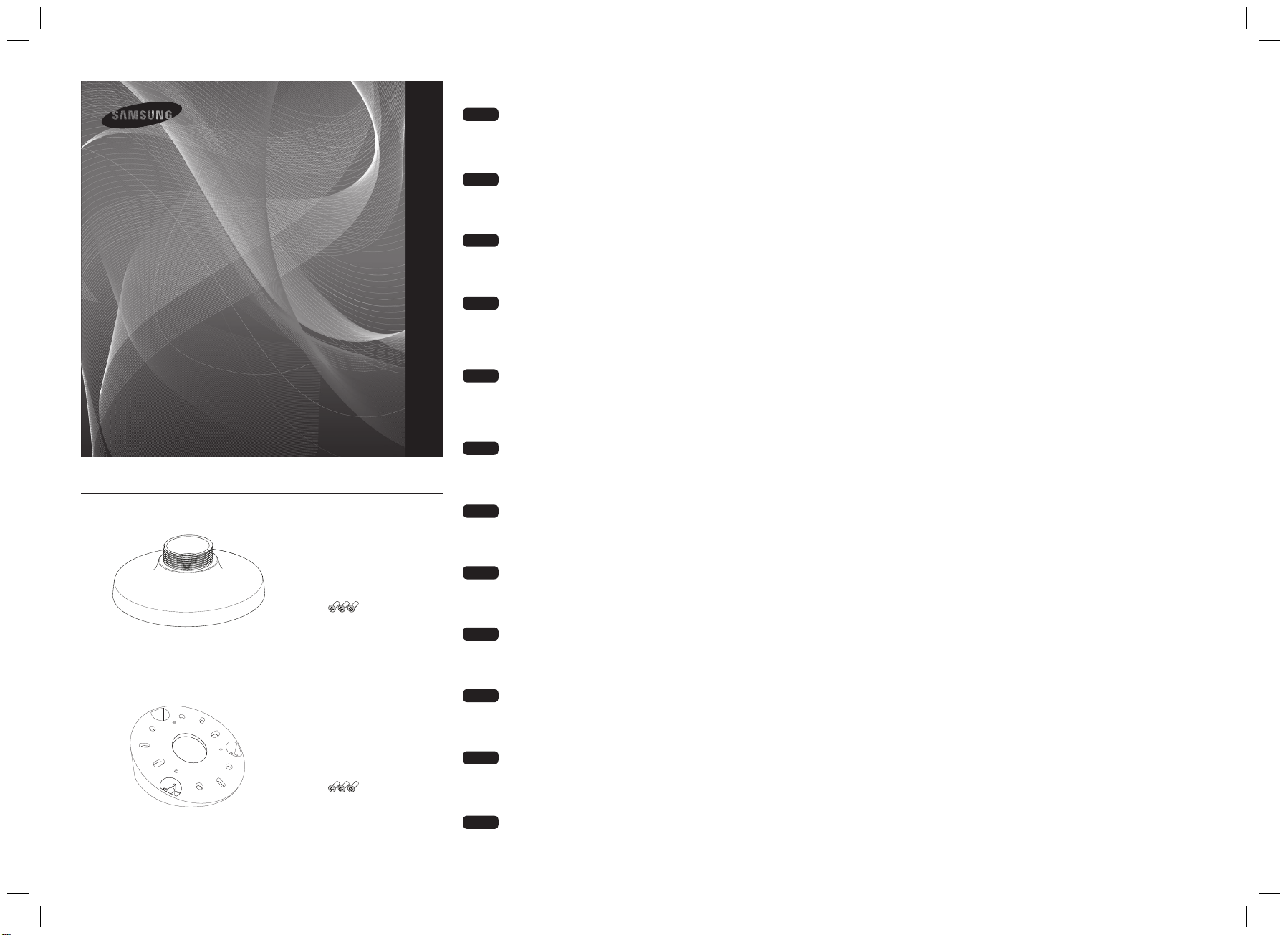

Package
SBP-300HM5 is an adaptor used to install an SNF-8010, or SNF-8010V camera in a
Wall Mount Adaptor (SBP-300WM or SBP-300WM1), Ceiling Mount Adaptor (SBP-
300CM), or Parapet Mount Adaptor(SBP-300LM).
SBP-300TM1 is an adaptor used to install an SNF-8010 or SNF-8010V camera on
the ceiling or wall by tilting it slightly(20°).
SBP-300HM5 est un adaptateur utilisé pour installer une caméra SNF-8010 ou SNF-8010V
dans un adaptateur de xation mural (SBP-300WM ou SBP-300WM1), un aptateur de
xation au plafond (SBP-300CM) ou un adaptateur de xation de balustrade (SBP-300LM).
SBP-300TM1 est un adaptateur utilisé pour installer une caméra SNF-8010 ou
SNF-8010V sur le plafond ou le mur en l’inclinant légèrement (20 °).
SBP-300HM5 ist ein Adapter zur Installation einer SNF-8010 oder SNF-8010V
Kamera in einem Wandhalterungs-Adapter (SBP-300WM oder SBP-300WM1),
Deckenhalterungs-Adapter (SBP-300CM) oder Geländehalterungs-Adapter.
SBP-300TM1 ist ein Adapter zur Installation einer SNF-8010 oder SNF-8010V
Kamera an Decke oder Wand, wobei er leicht (20°) gekippt wird.
El SBP-300HM5 es un adaptador que se usa para instalar un SNF-8010, o una
cámara SNF-8010V en un adaptador de montaje de pared (SBP-300WM o SBP-
300WM1), adaptador de montaje para techo (SBP-los 300CM) o adaptador de
montaje en parapeto (SBP-300LM).
El SBP-300TM1 es un adaptador que se usa para instalar una cámara SNF-8010 o
SNF-8010V en el techo o en la pared haciendo que tenga una ligera inclinación (20°).
Il modello SBP-300HM5 è un adattatore utilizzato per installare una telecamera
modello SNF-8010, o modello SNF-8010V su un Adattatore a Muro (modelli SBP-
300WM o SBP-300WM1), su un adattatore a softto (modello SBP-300CM), o su un
adattatore a parapetto (modello SBP-300LM).
Il modello SBP-300TM1 è un adattatore utilizzato per installare una telecamera
modello SNF-8010 o SNF-8010V a softto o a muro inclinandola leggermente (20°).
SBP-300HM5 - это переходник, используемый для крепления камеры SNF-8010
или SNF-8010V на кронштейне для установки на стене (SBP-300WM или SBP-
300WM1), потолке (SBP-300CM) или перилах (SBP-300LM).
SBP-300TM1 это переходник для установки камеры SNF-8010 или SNF-8010V на
потолке или стене с небольшим (20°) наклоном.
SBP-300HM5 to adapter wykorzystywany do instalowania kamery SNF-8010 lub
SNF-8010V na mocowaniu naściennym (SBP-300WM lub SBP-300WM1),
mocowaniu sutowym (SBP-300CM), lub mocowaniu parapetowym (SBP-300LM).
SBP-300TM1 to adapter wykorzystywany do instalowania kamer SNF-8010 lub
SNF-8010V na sucie bądź ścianie z przechyłem (20°).
SBP-300HM5, bir SNF-8010 veya SNF-8010V kamerayı Duvar Montaj Adaptörüne
(SBP-300WM veya SBP-300WM1), Tavan Montaj Adaptörüne (SBP-300CM) veya
Parmaklık Montaj Adaptörüne (SBP-300LM) monte etmek için kullanılan bir adaptördür.
SBP-300TM1, bir SNF-8010 veya SNF-8010V kamerayı hafçe eğerek (20°) tavana
ya da duvara monte etmek için kullanılan bir adaptördür.
SBP-300HM5 je adaptér používaný pro instalaci SNF-8010 nebo SNF-8010V kamery
do nástěnného adaptéru (SBP-300WM nebo SBP-300WM1), stropního adaptéru
(SBP-300CM) nebo adaptéru pro montáž na parapet (SBP-300LM).
SBP-300TM1 je adaptér používaný pro instalaci kamery SNF-8010 nebo SNF-8010V
na strop nebo stěnu mírným nakloněním (20 °).
SBP-300HM5は、SNF-8010またはSNF-8010Vカメラを壁取り付けアダプタ（SBP-
300WMまたはSBP-300WM1）、天井取り付けアダプタ（SBP-300CM）または手すり壁
取り付けアダプタ（SBP-300LM）に取り付けるために使用されているアダプタです。
SBP-300TM1は、天井または壁についているSNF-8010またはSNF-8010Vカメラを、わ
ずかに（20°）傾けることにより取り付けるために使用されているアダプタです。
SBP-300HM5适配器用于安装SNF-8010或SNF-8010V摄像机，与墙壁安装支架(SBP-
300WM 或SBP-300WM1), 天花板安装支架(SBP-300CM) 或胸墙安装支架(SBP-300LM)
配合使用。
SBP-300TM1 适配器用于安装 SNF-8010 或 SNF-8010V 摄像机，通过略微倾斜 20 度
将摄像机安装在天花板或者墙壁上。
SBP-300HM5는 SNF-8010, SNF-8010V 카메라를 Wall Mount Adaptor (SBP-300WM
혹은 SBP-300WM1), Ceiling Mount Adaptor (SBP-300CM), Parapet Mount
Adaptor(SBP-300LM)에 설치 시 사용하는 Adaptor 입니다.
SBP-300TM1 은 SNF-8010, SNF-8010V 카메라를 천장 또는 벽면에 비스듬히(20°) 설치
시 사용하는 Adaptor 입니다.
FRA
GER
SPA
ITA
RUS
POL
TUR
CZ
JAP
CHI
KOR
Installation Precautions
Make sure that the installation place can endure at least 4 times of the total weight of
the Hanging Mount Adaptor, Camera, and Wall/Ceiling/Parapet Mount Adaptor.
The Hanging Mount Adaptor can be also connected to 1.5" NPT screw-thread pipe as
well as to the Wall/Ceiling/Parapet Mount Adaptor.
Assurez-vous que l'emplacement de l'installation peut supporter au moins 4 fois le
poids total de l'adaptateur pour xation suspendue, de la caméra et de l'adaptateur de
xation au parapet/plafond/mur.
L'adaptateur pour xation suspendue peut également être connecté à un tube leté au
pas de 1,5 pouce NPT ainsi qu'à l'adaptateur de xation au parapet/plafond/mur.
Stellen Sie sicher, dass der Montageort das 4-fache Gesamtgewicht des
Hängeadapters, der Kamera und des Wand-/Decken-/Brüstungsadapters tragen kann.
Der Hängeadapter kann auch in das Rohr mit 1,5” Schraubgewinde eingedreht werden,
sowie am Wand-/Decken-/Brüstungsadapter befestigt werden.
Asegúrese de que el lugar de instalación puede soportar al menos 4 veces el peso total
del adaptador de montaje en suspensión, la cámara y el adaptador de montaje en
pared/techo/parapeto.
El adaptador de montaje en suspensión también se puede conectar a un tubo con rosca para
tornillo NPT de 1,5 pulg. así como para el adaptador de montaje en pared/techo/parapeto.
Assicurarsi che il punto prescelto per l'installazione possa sopportare un peso 4 volte
superiore a quello totale di adattatore per montaggio sospeso, videocamera e
adattatore per montaggio a parete/a softto/a parapetto.
L'adattatore per montaggio sospeso può anche essere collegato a un tubo lettato
NPT da 1,5" e all'adattatore per montaggio a parete/a softto/a parapetto.
Убедитесь, что место установки выдерживает вес примерно в 4 раза больший
общего веса навесного адаптера, камеры, а также адаптера для крепления к стене/
потолку/парапету.
Навесной адаптер также можно присоединять к 1.5" трубке с обычной резьбой, а
также к адаптеру для крепления к стене/потолку/парапету.
Upewnij się, że miejsce instalacji może utrzymać ciężar czterokrotnie większy od łącznej
wagi Przystawki wiszącej, Kamery, Przystawki ściennej/sutowej/do montażu na
gzymsie.
Przystawkę wiszącą można przymocować do rury o gwincie 1,5" oraz do Przystawki
ściennej/sutowej/do montażu na gzymsie.
Montaj yerinin Askılı Montaj Adaptörünün, Kamera’nın ve Duvar/Tavan/Parapet Montaj
Adaptörünün toplam ağırlığının en az 4 katına dayanıklı olduğundan emin olun.
Askılı Montaj Adaptörü ayrıca 1,5 inçlik NPT vida dişli boruya ve Duvar/Tavan/Parapet
Montaj Adaptörüne de bağlanabilir.
Ujistěte se, že místo, kam chcete zařízení instalovat, unese nejméně čtyřnásobek
součtu hmotností závěsného montážního adaptéru, kamery a adaptéru pro upevnění na
stěnu, strop nebo parapet.
Závěsný montážní adaptér lze také připojit k 1,5" NPT závitové trubici nebo k adaptéru
pro upevnění na stěnu, strop nebo parapet.
設置場所が、ハンギング・マウント・アダプタ、カメラ、およびウォール・マウント/天井取
付け用/手すり取付け用アダプタの合計重量の最大4倍まで耐えられることを確認してく
ださい。
天井取付け用アダプタは、1.5インチのNPTネジとウォール・マウント/天井取付け用/手
すり取付け用アダプタにも接続します。
请确保安装位置至少可以承受悬挂支架、摄像机和墙壁/天花板/胸墙支架总重量的 4
倍的力度。
也可以将悬挂支架连接到 1.5 英寸 NPT 螺纹管和墙壁/天花板/胸墙支架。
설치장소가 Hanging Mount Adaptor, Camera, Wall/Ceiling/Parapet Mount
Adaptor의 총중량의 4배이상을 충분히 견딜 수 있는 곳에 설치하세요.
Hanging Mount Adaptor는 Wall/Ceiling/Parapet Mount Adaptor 외에도 1.5"
NPT 나사산이 가공된 "파이프(Pipe)"에 연결하여 사용 가능합니다.
























HANGING MOUNT ADAPTOR SCREW 3EA
F
C
3
9
-
0
0
1
8
7
6
A
M
O
U
N
T
T
I
L
T
I
N
G
S
B
P
-
3
0
0
1
M
>
P
C
<
TILTING MOUNT ADAPTOR
SBP-300HM5 
SBP-300TM1 
SCREW 3EA

Product Specications
Weight : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Material : SBP-300HM5 : Aluminum
SBP-300TM1 : Plastic
Operation temp. : -50°C~60°C
Operation hum. : 0~100%
•
•
•
•
Ciężar : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Materiał : SBP-300HM5 : Aluminium
SBP-300TM1 : Tworzywo
Temperatura robocza : -50°C~60°C
Wilgotność robocza : 0~100%
•
•
•
•
Poids : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Matériau : SBP-300HM5 : Aluminium
SBP-300TM1 : Plastique
Température de fonctionnement :
-50°C~60°C
Humidité de fonctionnement : 0~100%
•
•
•
•
Ağırlık : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Malzeme : SBP-300HM5 :Alüminyum
SBP-300TM1 : Plastik
Çalışma sıcaklığı : -50°C~60°C
Çalışma nem değeri : 0~100%
•
•
•
•
Gewicht : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Material : SBP-300HM5 : Aluminium
SBP-300TM1 : Kunststoff
Betriebstemperatur : -50°C~60°C
Betriebsluftfeuchte : 0~100%
•
•
•
•
Hmotnost : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Materiál : SBP-300HM5 :Hliník
SBP-300TM1 : Plast
Provozní teplota : -50°C~60°C
Provozní vlhkost : 0~100%
•
•
•
•
Peso : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Material : SBP-300HM5 : Aluminio
SBP-300TM1 : Plástico
Temp. funcionamiento : -50°C~60°C
Hum. funcionamiento. : 0~100%
•
•
•
•
重量 : SBP-300HM5 : 200g
SBP-300TM1 : 115g
材質 : SBP-300HM5 : ルミニウム
SBP-300TM1 : プラスチック
動作温度 : -50°C~60°C
動作湿度 : 0~100%
•
•
•
•
Peso : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Materiale : SBP-300HM5 : Alluminio
SBP-300TM1 : Plastica
Temperatura di esercizio : -50°C~60°C
Umidità di esercizio : 0~100%
•
•
•
•
重量 : SBP-300HM5 : 200g
SBP-300TM1 : 115g
材料 : SBP-300HM5 : 铝
SBP-300TM1 : 塑料
工作温度 : -50°C~60°C
工作湿度 : 0~100%
•
•
•
•
Вес : SBP-300HM5 : 200g
SBP-300TM1 : 115g
Материал : SBP-300HM5 : Алюминий
SBP-300TM1 : Пластик
Температура при работе : -50°C~60°C
Влажность при работе : 0~100%
•
•
•
•
무게 : SBP-300HM5 : 200g
SBP-300TM1 : 115g
재질 : SBP-300HM5 : Aluminum
SBP-300TM1 : Plastic
사용 온도 : -50℃~60℃
사용 습도 : 0~100%
•
•
•
•
Product Outline
Installation(SBP-300HM5)
1
Insert the Hanging Mount Adaptor to 1.5" NPT screw-thread (female) pipe
or to the Wall/Ceiling/Parapet Mount Adaptor (SBP-300WM or 300WM1/
300CM/300LM) and turn it clockwise to secure to the Pipe or Adaptor.
Make sure you x the Pipe or Adaptor so that it reaches to the end of the
1.5” NPT screw thread on the Hanging Mount Adaptor. If not secured tightly,
the Hanging Mount Adaptor may loosen from the Pipe or Adaptor, causing
physical damage or malfunction.
(Make sure you check the connection between two components before
proceeding with the next step.)
J
2
Install the Hanging Mount Adaptor onto the camera.
Make sure you insert the Adaptor in the right direction. 

SBP-300HM5 
SBP-300TM1 
Installation(SBP-300TM1)
1
Install the Tilting Mount Adaptor onto the camera.
Make sure you insert the Adaptor in the right direction. 






mm(inch)
mm(inch)
