Samsung RB38T603CS9 User manual

English
User servicing manual
1. You can check where to buy replacement parts at http://samsung.com
2. Visit the part purchase site and enter the model code of your product to check the parts
available for purchase. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
RB7300T_User-servicing-manual_EN.indd 1 2020-11-19 PM 6:03:15
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Samsung RB38T603CS9 o
cerca il tuo prodotto tra le migliori offerte di Frigoriferi e Congelatori

English
The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.
01
02
04
04
03
05
03
06
07

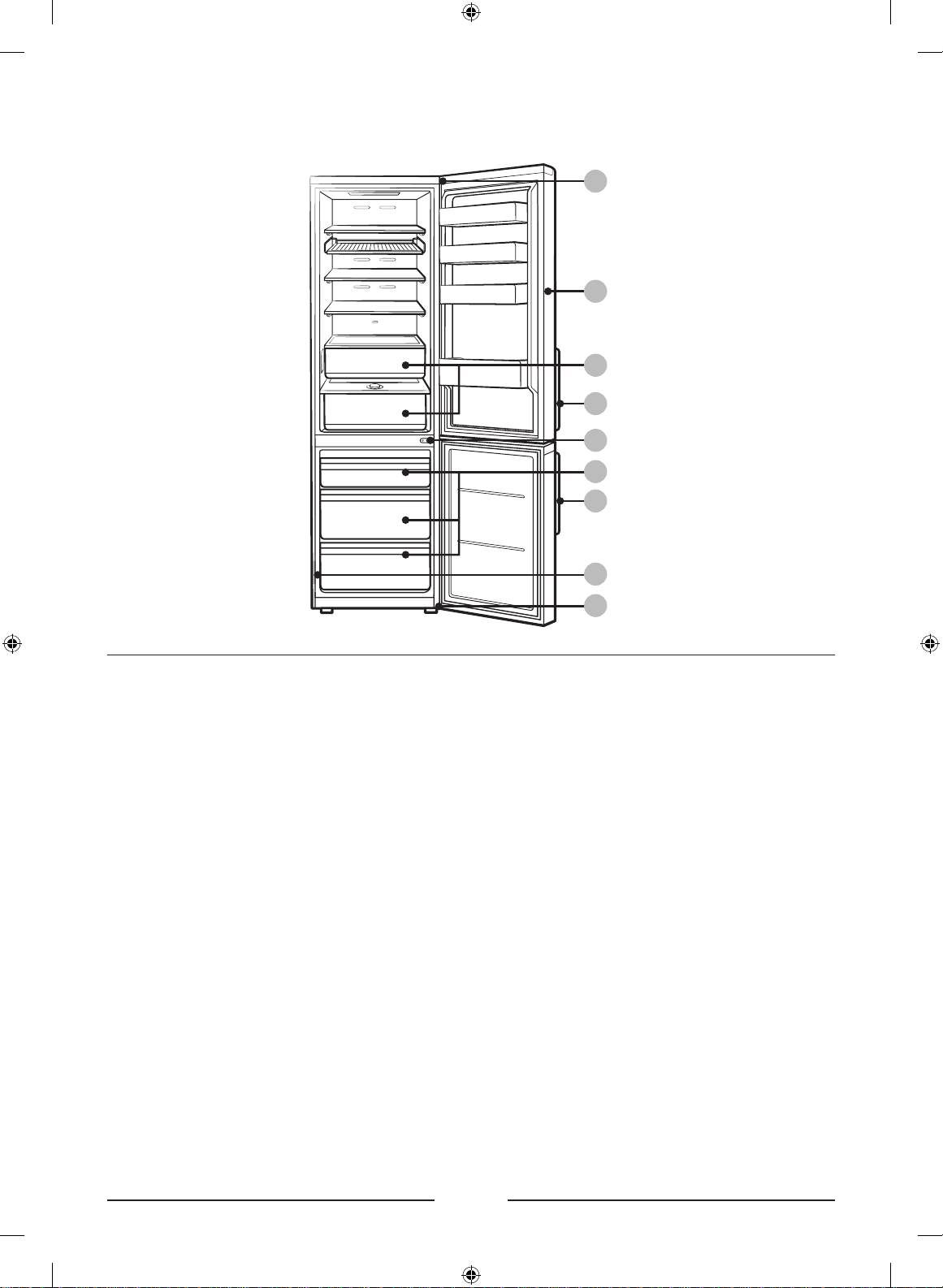

01 Top hinge 02 Gasket
03 Drawer 04 Handles (Applicable models only)
05 Middle hinge 06 Barcode label
07 Bottom hinge
RB7300T_User-servicing-manual_EN.indd 2 2020-11-19 PM 6:03:15

English
Handle replacement
Model name looks like this: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****,
RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****
What replaces the asterisks may differ depending the model.
Asterisk(s) in the model code indicate a variant model and may replace (0-9) or (A-Z) in the
model code.
CAUTION
• When replacing the door handle, take care not to scratch the front of the door.
• Firmly press the handles at the supports. Make sure there is no gap between the supports
and the door.
• Tightly fasten the screws when attaching the handle.
• Check that the handle is rmly attached before using the product.
Tools required (not provided)
Phillips screwdriver Flat-head
screwdriver

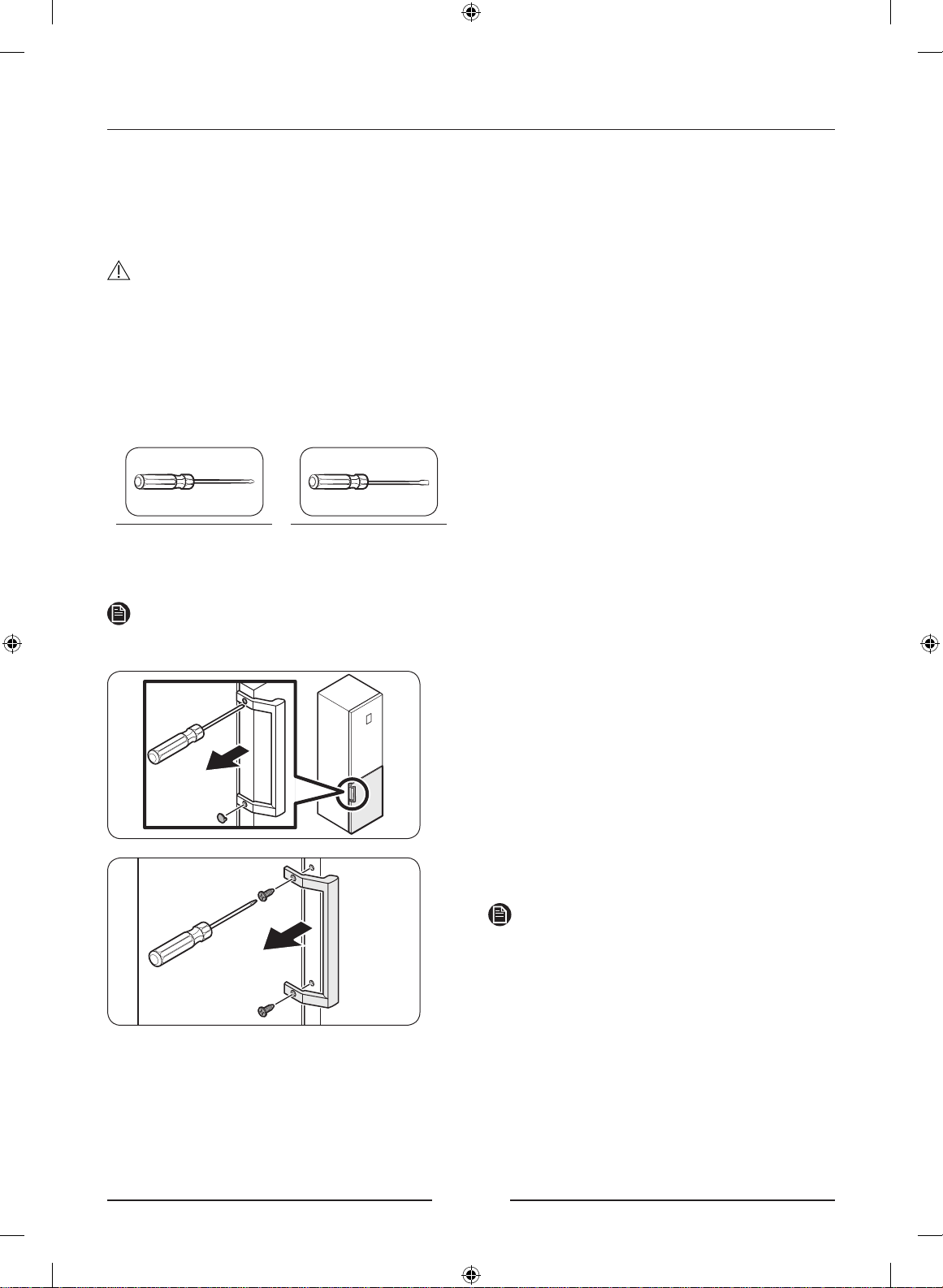

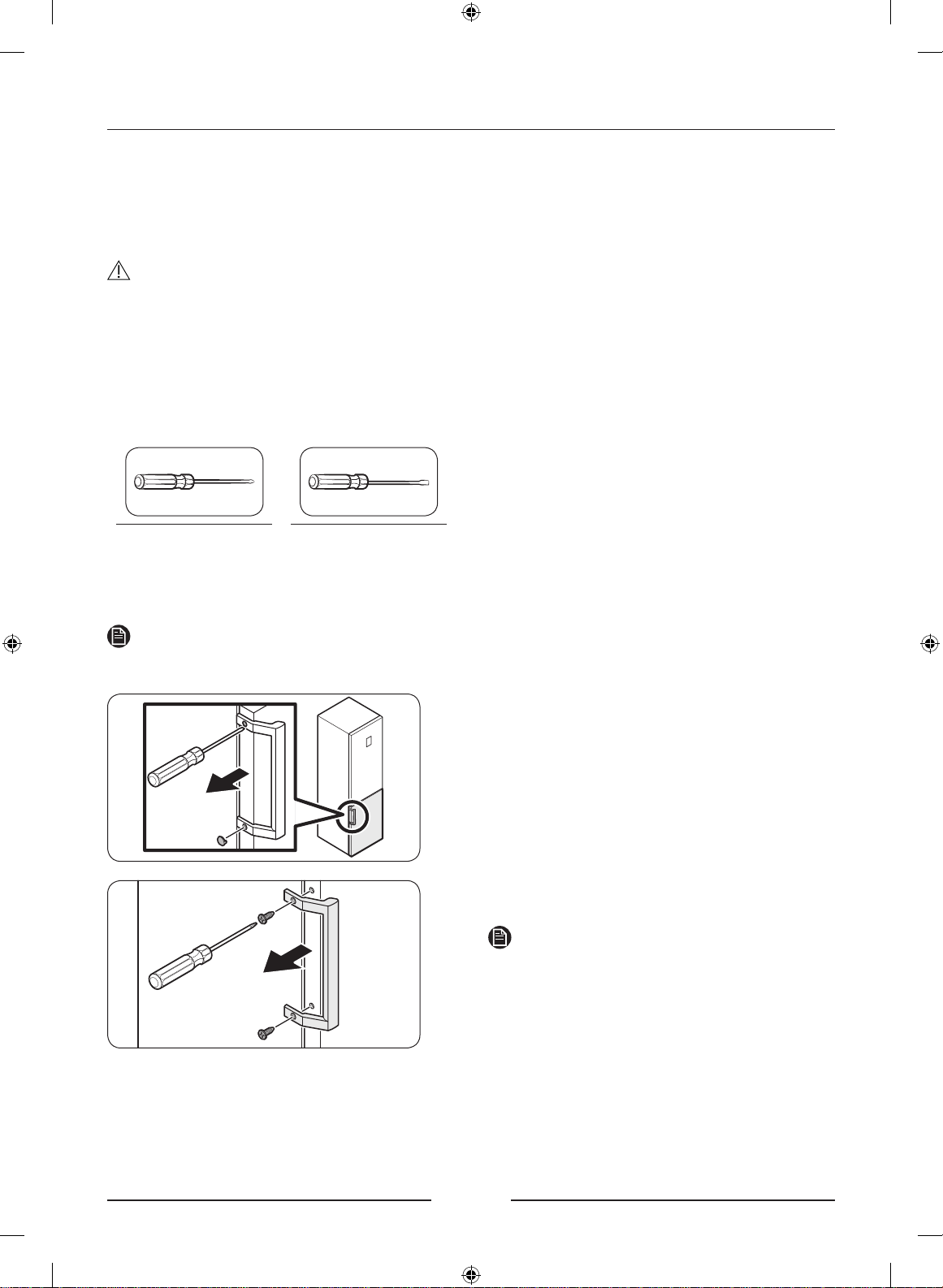

To detach the handles
NOTE
This procedure applies to both the fridge and freezer compartment.
1. Use a at-head screwdriver to remove
the screw covers.
- After detaching the handle, attach the
screw covers back on the screw holes.
2. Use a Phillips screwdriver to remove the
screws and detach the handle.
NOTE
Use these screws to fasten the handle on
the opposite side.
3. Assemble the new handle in the reverse
order of disassembly.
RB7300T_User-servicing-manual_EN.indd 3 2020-11-19 PM 6:03:29

English

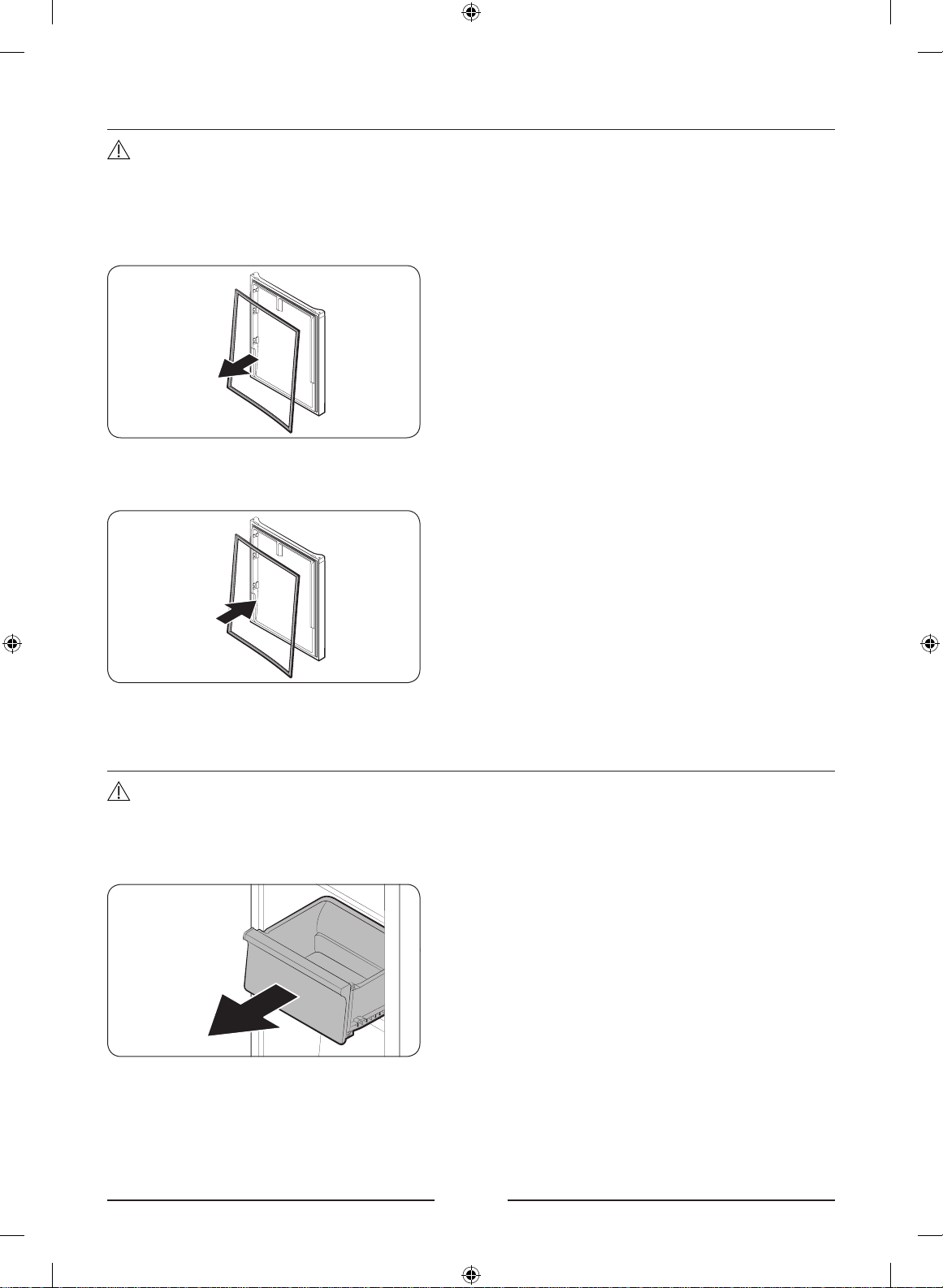

Gasket replacement
CAUTION
Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.

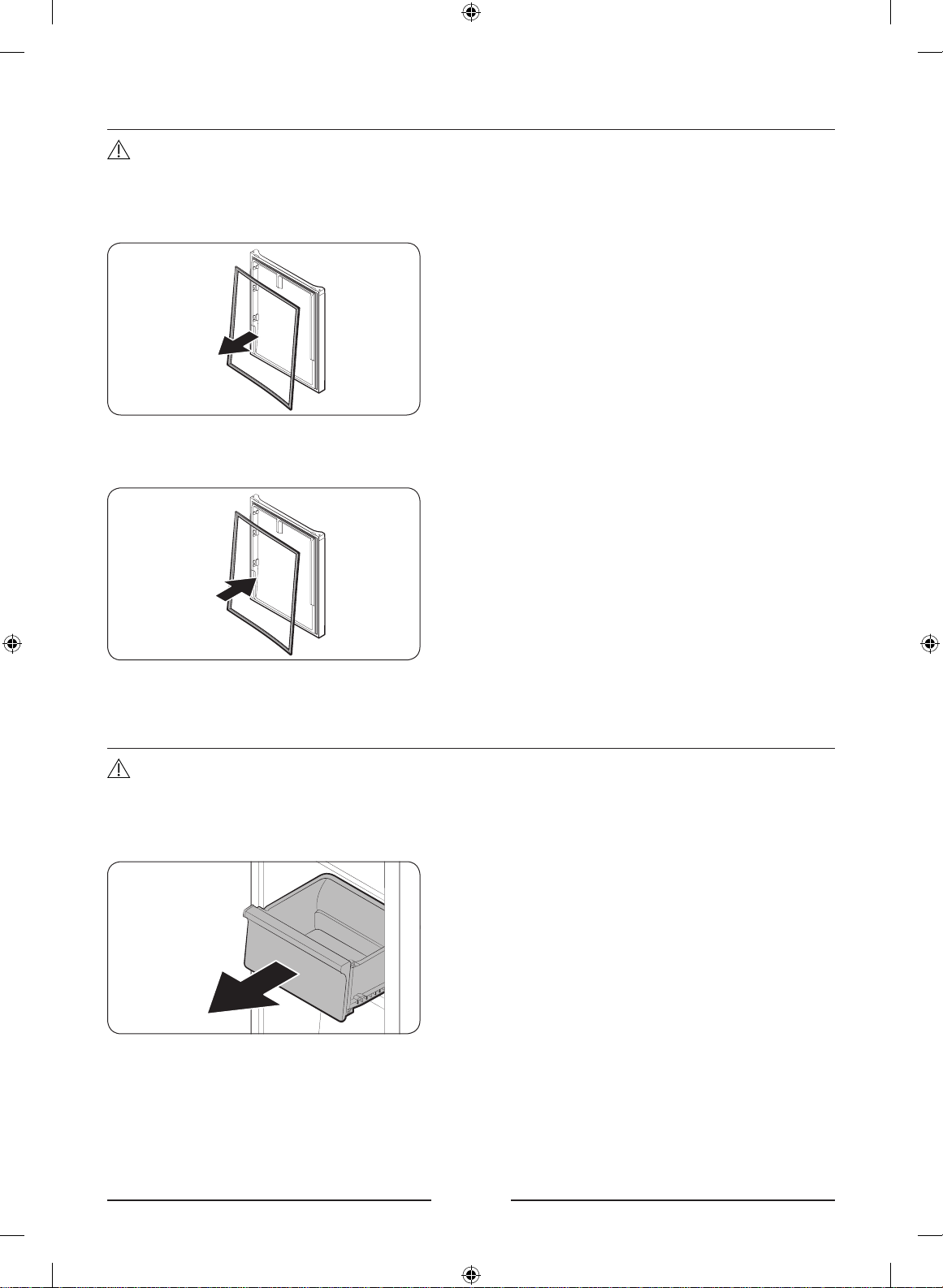

To remove the gasket
Open the door and remove the gasket from
the door.
To replace the gasket
Attach a new gasket to the refrigerator door.
Make sure there is no gap between the new
gasket and the door.
Drawer replacement
CAUTION
Check that the drawer is inserted properly into the rail during assembly.
To remove the drawer
Gently lift up the front of the drawer and
slide it out.
To reattach the drawers
Reattaching the drawers follows the reverse order of their respective removal steps.
RB7300T_User-servicing-manual_EN.indd 4 2020-11-19 PM 6:03:30

English
Hinge replacement
To replace the hinges, you must remove the doors rst.
CAUTION
• When removing the doors, take extreme caution because the doors are heavy.
• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.
• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.
• If you remove the hinge without holding the door, the door may fall and cause injury.
• Ensure that the shaft is rmly tightened on the hinge.
• Check that the hinge is rmly attached to the cabinet.
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
WARNING
• Tilting/laying the refrigerator requires a minimum of 2 people.
• Disconnect the power cord before reversing the doors.

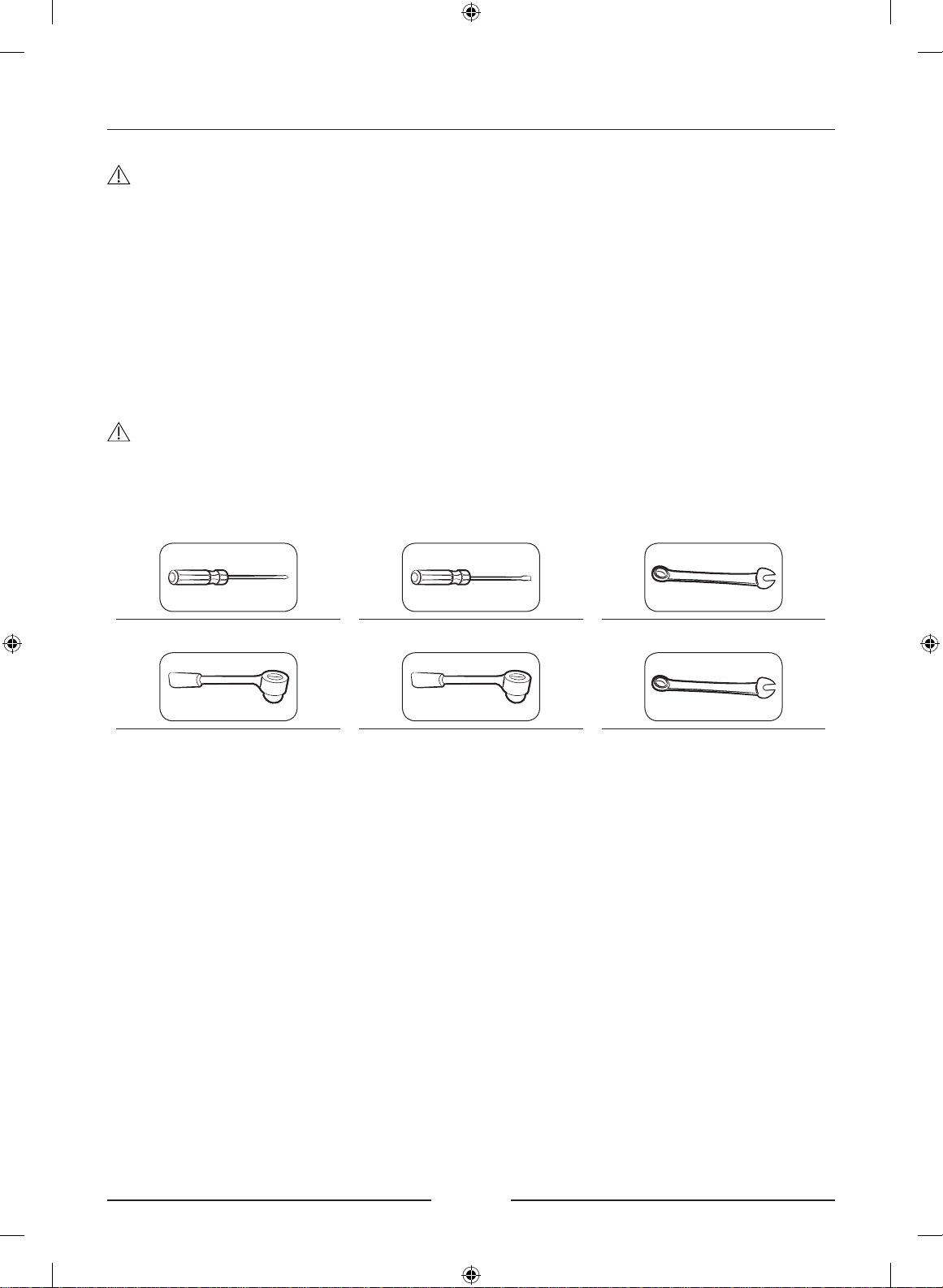

Tools required (not provided)
Phillips screwdriver Flat-head screwdriver 11 mm spanner
10 mm socket wrench 8 mm socket wrench 10 mm spanner
RB7300T_User-servicing-manual_EN.indd 5 2020-11-19 PM 6:03:31

English

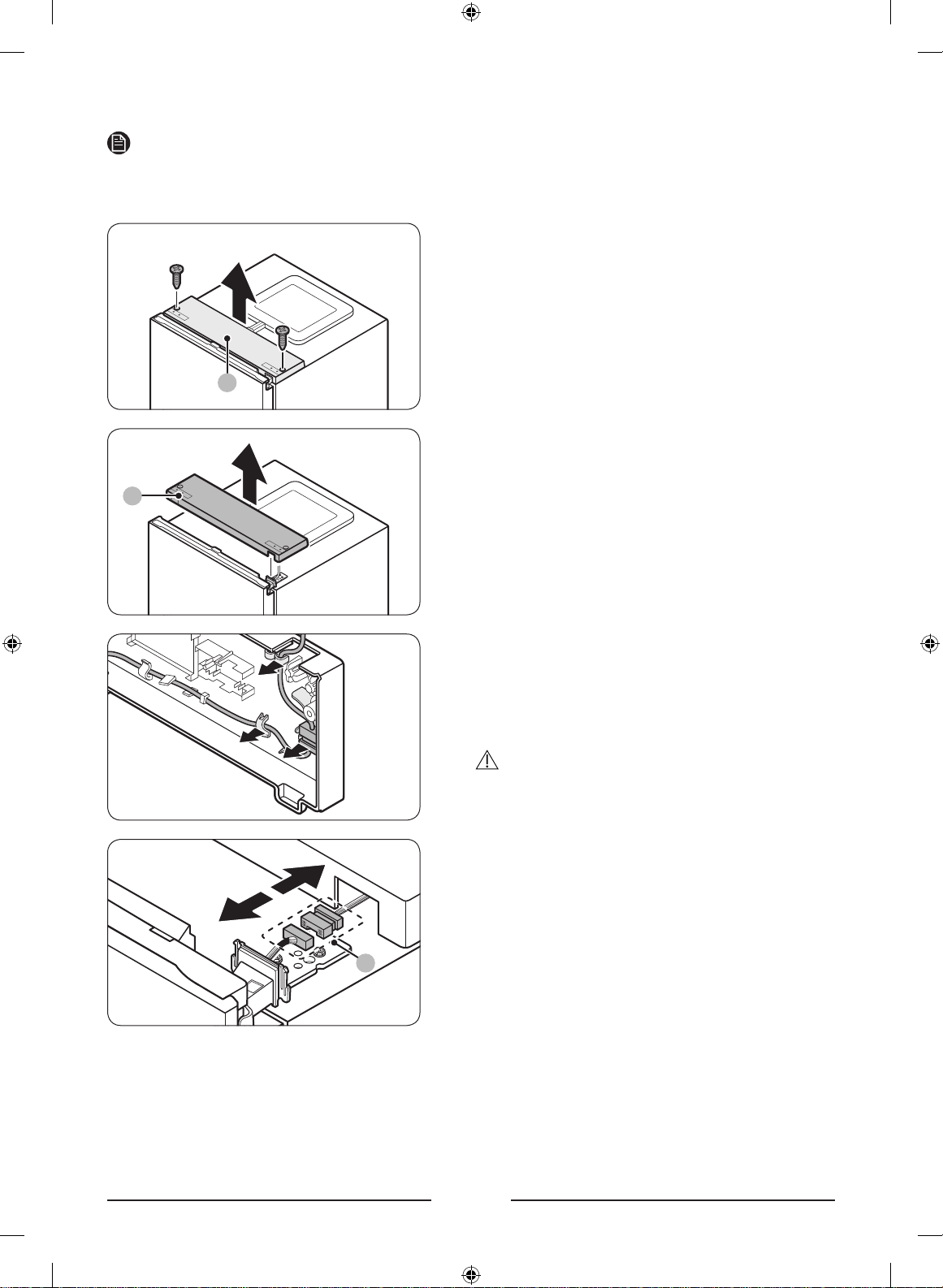

Reversing the door
NOTE
For the models with handles, reverse the handles rst. (For detailed information, see the
“Handle replacement (For models with bar handles)” section.)
A
1. With the fridge door closed, use a Phillips
screwdriver to remove the screws
fastening the top cover (A).
A
2. Gently lift the top cover (A) and place it on
top of the refrigerator.
- Be careful when you lift the top
cover (A). There is a wire connected
underneath it.
3. Remove the wire and the wire connector
placed on the holder underneath the top
cover.
- This step may not apply to some
models.
CAUTION
Do not pull the connectors too hard.
A
4. Disconnect the wire connector (A).
- This step may not apply to some
models.
RB7300T_User-servicing-manual_EN.indd 6 2020-11-19 PM 6:03:32

English
A
5. Use a socket wrench (8 mm) to remove the
screws fastening the top hinge (A).
CAUTION
To prevent the fridge door from falling,
make sure to hold it tight while removing the
screws.

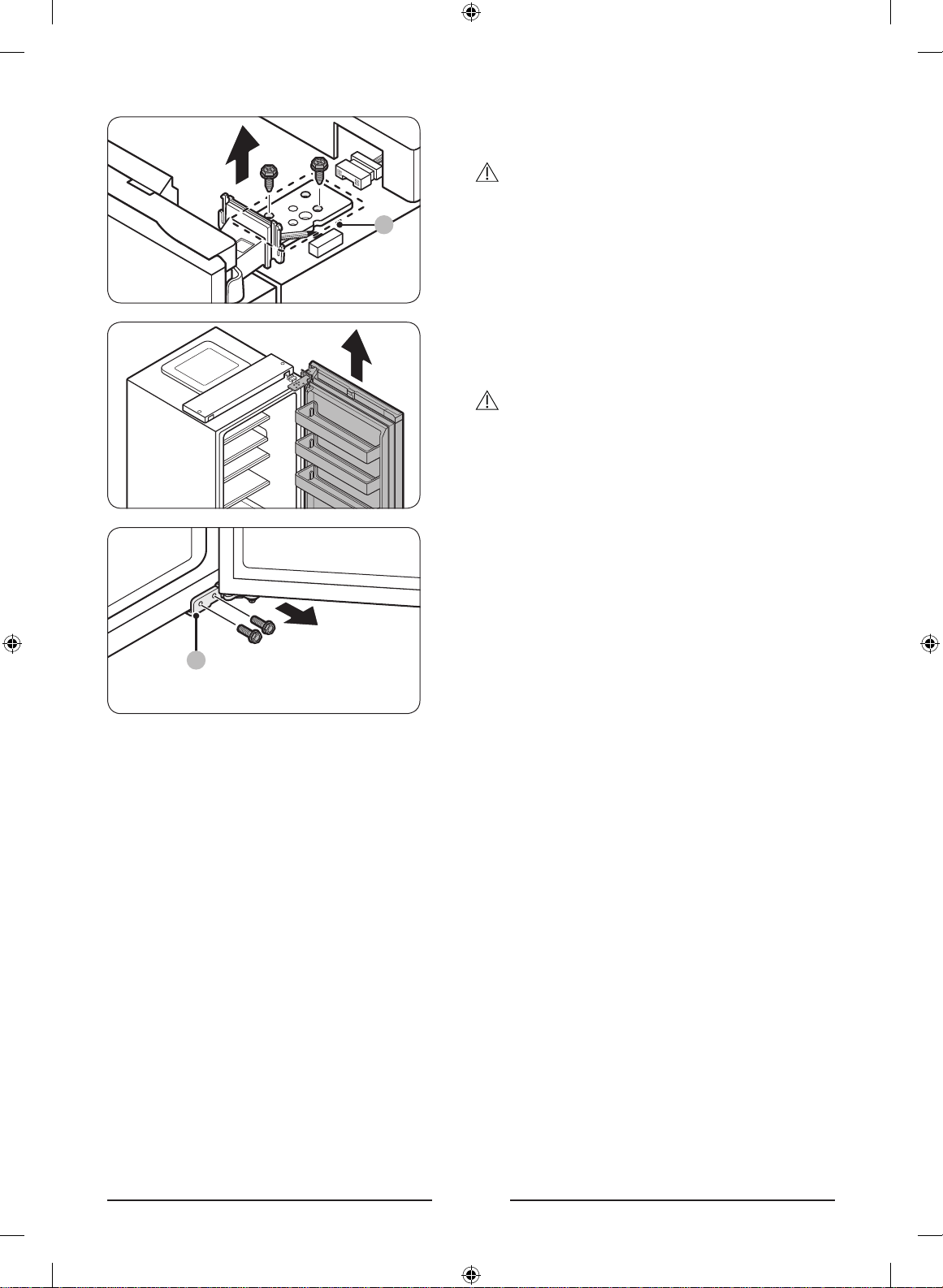

6. Open the fridge door, and then lift the
door to remove it from the middle hinge.
Keep the door in a safe place.
CAUTION
The door is heavy. To prevent damage or
injury, use caution while removing the door.
A
7. Open the freezer door, and then use a
socket wrench (8 mm) to remove the
screws fastening the bottom hinge (A).
RB7300T_User-servicing-manual_EN.indd 7 2020-11-19 PM 6:03:32

English
A
B

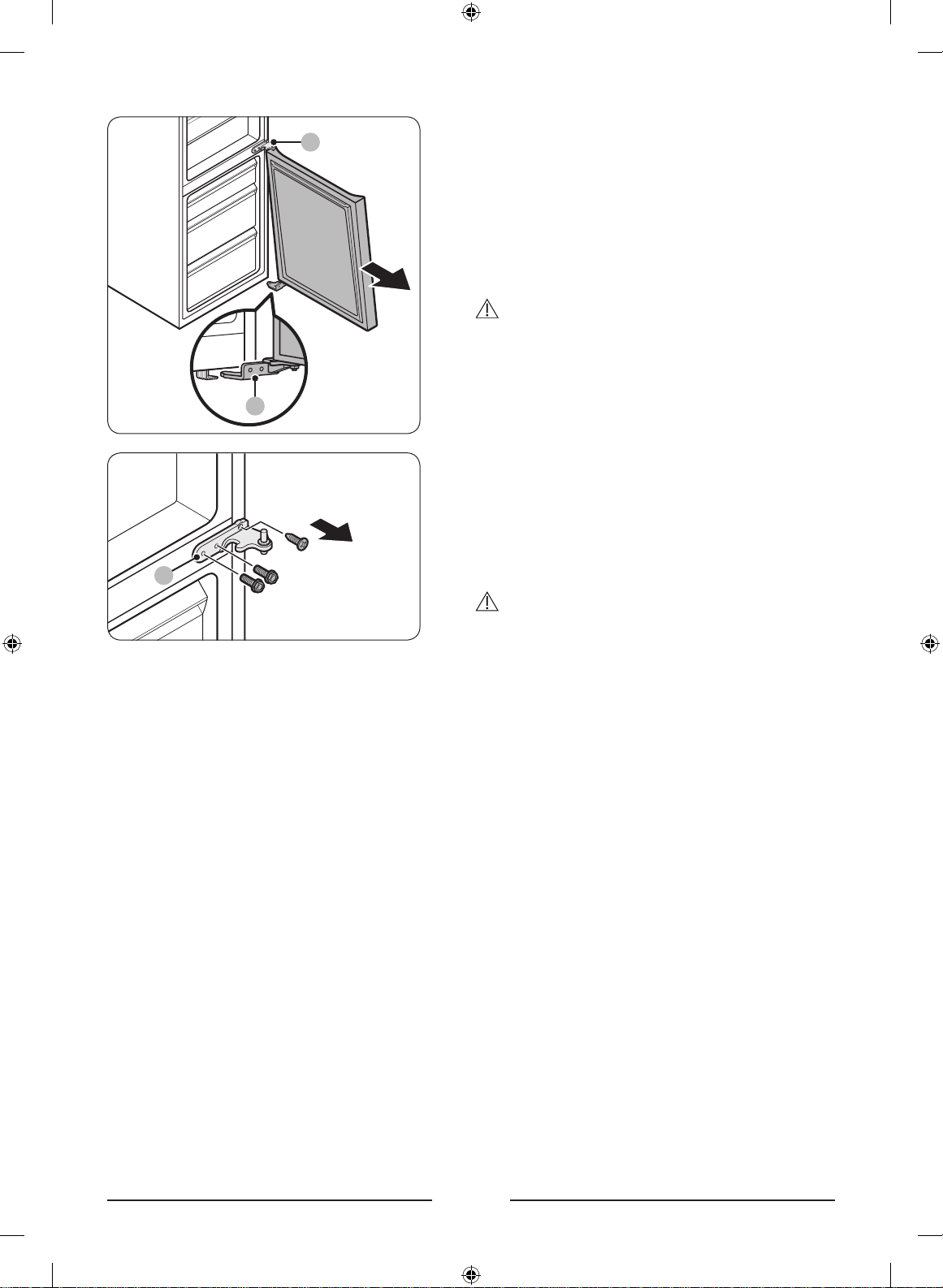

8. With the freezer door sitting on the
bottom hinge (A), slowly pull the bottom
hinge (A) to remove it from the holder on
the bottom of the refrigerator. Once the
bottom hinge (A) is removed from the
holder, remove it from the freezer door,
and then pull the freezer door down to
remove it from the middle hinge (B).
CAUTION
To prevent the freezer door from falling,
make sure to hold the freezer door tight until
it is safely removed from the middle hinge
(B).
A
9. Use a Phillips screwdriver and socket
wrench (10 mm) to remove the screws
fastening the middle hinge (A).
10.Reassemble in the opposite order of
disassembly after replacing the top,
middle, and/or bottom hinge.
CAUTION
• Make sure the wire connectors are
connected properly.
• Be careful not to damage the wires when
fastening the top cover
RB7300T_User-servicing-manual_EN.indd 8 2020-11-19 PM 6:03:33

Français
Guide de réparation
1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérier les pièces
disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit.
- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à
gauche du produit.
3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration
gurant dans ce manuel.
- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux
joints, aux tiroirs et aux charnières.
REMARQUE
Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une
réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable
de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit
et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes
consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative
de réparation par une personne autre qu'un fournisseur de service certié par Samsung ne sera pas couvert
par la garantie.
ATTENTION
• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous
de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.
RB7300T_User-servicing-manual_FR.indd 1 2020-11-19 PM 6:00:27

Français
L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du
pays.
01
02
04
04
03
05
03
06
07
01 Charnière supérieure 02 Joint
03 Tiroir 04 Poignées (modèles applicables uniquement)
05 Charnière centrale 06 Étiquette du code à barres
07 Charnière inférieure
RB7300T_User-servicing-manual_FR.indd 2 2020-11-19 PM 6:00:27

Français
Remplacement de la poignée
Le nom du modèle se présente comme suit : RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****,
RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****
Ce qui remplace l'astérisque peut varier en fonction du modèle.
Les astérisques dans le code du modèle indiquent une variante du modèle et peuvent remplacer (0 à 9) ou (A
à Z) dans le code du modèle.
ATTENTION
• Lorsque vous remplacez la poignée de la porte, veillez à ne pas éraer la partie avant de la porte.
• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports
et la porte.
• Serrez fermement les vis lors du montage de la poignée.
• Vériez que la poignée est correctement xée avant d'utiliser le produit.
Outils requis (non fournis)
Tournevis cruciforme Tournevis à tête plate
Pour détacher les poignées
REMARQUE
Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.
1. Utilisez un tournevis à tête plate pour retirer les
cache-vis.
- Après avoir détaché la poignée, remettez en
place les cache-vis sur les trous de vis.
2. Utilisez un tournevis cruciforme pour retirer les
vis et détacher la poignée.
REMARQUE
Utilisez ces vis pour xer la poignée sur le côté
opposé.
3. Pour remonter la nouvelle poignée, suivez la
procédure dans le sens inverse.
RB7300T_User-servicing-manual_FR.indd 3 2020-11-19 PM 6:00:36

Français
Remplacement du joint
ATTENTION
Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.
Retrait du joint
Ouvrez la porte et retirez le joint de la porte.
Remplacement du joint
Fixez un joint neuf à la porte du réfrigérateur.
Assurez-vous qu'il n'y ait pas d'espace entre le
nouveau joint et la porte.
Remplacement du tiroir
ATTENTION
Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage.
Retrait du tiroir
Soulevez doucement l'avant du tiroir et faites-le
glisser pour le retirer.
Réinstallation des tiroirs
Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.
RB7300T_User-servicing-manual_FR.indd 4 2020-11-19 PM 6:00:37

Français
Remplacement de la charnière
Pour remplacer les charnières, vous devez commencer par retirer les portes.
ATTENTION
• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer
les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes
ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des
blessures.
• Vériez que l'arbre est correctement serré sur la charnière.
• Vériez que la charnière est correctement xée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
AVERTISSEMENT
• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.
• Débranchez le cordon d'alimentation avant d'inverser les portes.
Outils requis (non fournis)
Tournevis cruciforme Tournevis à tête plate Clé de 11 mm
Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm
RB7300T_User-servicing-manual_FR.indd 5 2020-11-19 PM 6:00:37

Français
Inversion de la porte
REMARQUE
Pour les modèles à poignées, commencez par inverser les poignées. (Pour en savoir plus, reportez-vous à la
section “Remplacement de la poignée (pour les modèles équipés de poignées barres)”.)
A
1. Après avoir fermé la porte du réfrigérateur,
utilisez un tournevis cruciforme pour retirer les vis
xant le cache supérieur (A).
A
2. Soulevez doucement le cache supérieur (A) et
posez-le sur le réfrigérateur.
- Soyez prudent lorsque vous soulevez le cache
supérieur (A). Un câble connecté se trouve
juste en dessous.
3. Retirez le câble et le connecteur de câble sur le
support situé en dessous du cache supérieur.
- Il est possible que cette étape ne s'applique pas
à certains modèles.
ATTENTION
Ne tirez pas trop fort sur les connecteurs.
A
4. Débranchez le connecteur de câble (A).
- Il est possible que cette étape ne s'applique pas
à certains modèles.
RB7300T_User-servicing-manual_FR.indd 6 2020-11-19 PM 6:00:38

Français
A
5. Utilisez une clé à douille (8 mm) pour retirer les
vis permettant de xer la charnière supérieure (A).
ATTENTION
An d'éviter que la porte du réfrigérateur ne tombe,
assurez-vous de la tenir fermement lors du retrait des
vis.
6. Ouvrez la porte du réfrigérateur et soulevez-la
pour la retirer de la charnière centrale. Conservez
la porte en lieu sûr.
ATTENTION
La porte est lourde. An d'éviter tout dommage ou
blessures, faites preuve de prudence lors du retrait de
la porte.
A
7. Ouvrez la porte du congélateur et utilisez une clé
à douille (8 mm) pour retirer les vis permettant de
xer la charnière inférieure (A).
RB7300T_User-servicing-manual_FR.indd 7 2020-11-19 PM 6:00:39

Français
A
B
8. Alors que la porte du congélateur repose sur
la charnière inférieure (A), tirez lentement la
charnière inférieure (A) pour la retirer du support
situé dans la partie inférieure du réfrigérateur.
Une fois la charnière inférieure (A) retirée du
support, retirez-la de la porte du congélateur, puis
tirez la porte du congélateur vers le bas pour la
retirer de la charnière centrale (B).
ATTENTION
An d'éviter que la porte du congélateur ne tombe,
assurez-vous de la tenir fermement jusqu'à son retrait
de la charnière centrale (B).
A
9. Utilisez un tournevis cruciforme et une clé à
douille (10 mm) pour retirer les vis permettant de
xer la charnière centrale (A).
10. Remontez en suivant la procédure de démontage
dans le sens inverse après avoir remplacé les
charnières supérieure, centrale et inférieure.
ATTENTION
• Assurez-vous que les connecteurs de câble sont
correctement branchés.
• Veillez à ne pas endommager les câbles lorsque
vous serrez le cache supérieur.
RB7300T_User-servicing-manual_FR.indd 8 2020-11-19 PM 6:00:39

Italiano
Manuale di manutenzione dell'utente
1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i ricambi disponibili
all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
- È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a
sinistra del prodotto.
3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.
- I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i
cassetti e le cerniere.
NOTA
Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del
prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a
persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito
scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al
prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori
certicati Samsung non sarà coperto da garanzia.
ATTENZIONE
• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di
selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.
• Per effettuare la riparazione indossare i guanti protettivi.
RB7300T_User-servicing-manual_IT.indd 1 2020-11-19 PM 5:59:45

Italiano
Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al
paese di acquisto.
01
02
04
04
03
05
03
06
07
01 Cerniera superiore 02 Guarnizione
03 Cassetto 04 Maniglie (solo modelli che ne sono dotati)
05 Cerniera centrale 06 Etichetta con codice a barre
07 Cerniera inferiore
RB7300T_User-servicing-manual_IT.indd 2 2020-11-19 PM 5:59:45

Italiano
Maniglia di ricambio
Il nome del modello ha questa forma: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****,
RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2****
Il valore degli asterischi può variare in basso al modello.
Gli asterischi nel codice dei modelli indicano una variante ed i caratteri o numeri sostitutivi possono essere
(0-9) oppure (A-Z) nel codice del modello.
ATTENZIONE
• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non grafare il frontale della
porta.
• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie
e la porta.
• Nel ssaggio delle maniglie, serrare con forza le viti.
• Prima di usare il prodotto vericare che la maniglia sia ssata saldamente.
Strumenti necessari (non forniti)
Cacciavite a croce (+) Cacciavite piatto (-)
Per staccare le maniglie
NOTA
Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.
1. Per rimuovere il coperchio delle viti usare un
cacciavite a lama piatta.
- Una volta staccata la maniglia, ssare
nuovamente i coperchi delle viti sui fori delle
viti.
2. Per rimuovere le viti e staccare la maniglia usare
un cacciavite a croce.
NOTA
Usare queste viti per ssare la maniglia sul lato
opposto.
3. Montare la nuova maniglia seguendo la
procedura di smontaggio in ordine inverso.
RB7300T_User-servicing-manual_IT.indd 3 2020-11-19 PM 5:59:53

Italiano
Sostituzione della guarnizione
ATTENZIONE
Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria
fredda.
Per rimuovere la guarnizione
Aprire la porta e rimuovere la guarnizione.
Sostituire la guarnizione
Montare la nuova guarnizione alla porta. Accertarsi
che non vi sia spazio tra la nuova guarnizione e la
porta.
Sostituire un cassetto
ATTENZIONE
Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio.
Per rimuovere il cassetto
Sollevare delicatamente la parte anteriore del cassetto
ed estrarlo.
Per rimontare i cassetti
Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.
RB7300T_User-servicing-manual_IT.indd 4 2020-11-19 PM 5:59:54
