Samsung RF265ABPN/XAA Instruction Manual

imagine las posibilidades
Gracias por adquirir un producto Samsung.
Para recibir un servicio más completo,
registre su producto en
www.samsung.com/global/register
RF265AB
RF266AB
Spanish
Refrigerador
Manual de usuario

Características de su nuevo refrigerador
CARACTERÍSTICAS PRINCIPALES DE SU NUEVO REFRIGERADOR
Su refrigerador Samsung de tres puertas está equipado con multitud de características innovadoras de
almacenamiento y eficiencia energética.
• Sistema de doble enfriamiento
El refrigerador y la nevera disponen de evaporadores independientes. Gracias a este sistema de
enfriamiento, la nerera y el refrigerador refrigeran de forma más eficiente. Además, este sistema
de flujo de aire independiente evita que los olores de los alimentos situados en uno de los
compartimentos penetren en el resto.
• Cool Select Pantry™ (RF267)
El Cool Select Pantry™ es una gaveta de ancho completo que dispone de control de temperatura
ajustable.
• Espacio más grande y ancho
Las zonas de balda ancha y despensa proporcionan suficiente espacio para artículos más grandes,
como cajas de pizza, etc.
La gaveta ancha la nevera proporciona, asimismo, espacio suficiente para 2 ~ 3 pavos.
• Cierre automático de seguridad
El cierre automático de seguridad cerrará de forma automática una puerta entreabierta.
• Pantalla de visualización y control de temperatura digital
• Sistema de filtrado de agua
• Alarma de puerta
Una útil alarma avisará cuando la puerta quede entreabierta.
• Compartimento inclinable
El compartimento inclinable puede usarse para almacenar una pizza de 40,6 cm (16”).
• Gaveta de extracción automática
La gaveta superior de la nevera se despliega y sale automáticamente al abrir la puerta del
compartimento.
• Tirador simple
La puerta de la nevera puede abrirse con menos esfuerzo.
• Energy Star
La etiqueta Energy star de este producto puede hacer que ahorre en su factura eléctrica.
Para facilitar futuras consultas, escriba el modelo
y el número de serie a continuación, que podrá
encontrar en el lateral izquierdo del refrigerador.
Nº de modelo
Nº de serie
2_ Características

Información de seguridad _3
Información de seguridad
INFORMACIÓN DE SEGURIDAD
Antes de usar su nuevo refrigerador Samsung de tres puertas, lea este manual para asegurarse
de que sabe cómo usar de forma segura y eficaz, las características y funciones que ofrece su
nuevo electrodoméstico.
Como las siguientes instrucciones de funcionamiento están destinadas a varios modelos, las
características de su refrigerador pueden diferir ligeramente de las descritas en este manual. Si
tiene cualquier pregunta, póngase en contacto con nosotros en el 1-800-SAMSUNG o busque
ayuda e información online en www.samsung.com.
Significado de los iconos y señales usadas en este manual de usuario:
ADVERTENCIA
Prácticas peligrosas o inseguras que pueden ocasionar lesiones físicas graves o
peligro de muerte.
PRECAUCIÓN
Prácticas peligrosas o inseguras que pueden ocasionar lesiones físicas leves o daños
materiales.
PRECAUCIÓN
Para reducir el riesgo de incendio, explosión, choque eléctrico o lesiones físicas, cumpla
estas precauciones básicas de seguridad al usar su refrigerador:
NO intentar.
NO desmontar.
NO tocar.
Cumplir expresamente las instrucciones.
Desenchufar el cable de alimentación de la toma de pared.
Asegurarse de que la máquina está conectada a tierra para evitar choques eléctricos.
Ponerse en contacto con el servicio técnico para obtener ayuda.
Estas señales de advertencia existen para prevenir lesiones personales o a terceros.
Cúmplalas explícitamente
Guarde este manual en lugar seguro para futuras consultas.
SEÑALES DE ADVERTENCIA GRAVE
No enchufe varios electrodomésticos en la misma toma de pared.
• Los grandes electrodomésticos consumen mucha energía. Suministrar energía a más de un
electrodoméstico o máquina a través de una única toma de energía podría ocasionar recalentamiento y
provocar un incendio.
Asegúrese de que el tomacorriente no quede doblado o dañado por la parte posterior
del refrigerador.
• Un cable de alimentación dañado puede recalentarse y provocar un incendio.
No vaporice agua directamente en el interior o exterior de la gaveta del refrigerador/
nevera.
• Water could get into the interior machine parts and cause electric shock.

4_ Información de seguridad
No use aerosoles cerca del refrigerador.
• La uso de aerosoles en las proximidades del refrigerador puede provocar una explosión o un incendio.
No someta a esfuerzos indebidos el cable de alimentación ni coloque artículos
pesados sobre él.
• Colocar artículos pesados sobre el cable de alimentación genera un riesgo de explosión e incendio.
No enchufe el cable de alimentación con las manos húmedas.
• Podría ser causa de choque eléctrico.
No introduzca un recipiente lleno de agua en el refrigerador.
• Si se derramase, podrían ocasionarse incendios o choques eléctricos.
No instale el refrigerador en lugares húmedos o cerca de la presencia de agua.
• La humedad o un aislamiento deteriorado de las partes eléctricas internas, puede ocasionar choques
eléctricos o incendios.
No almacene sustancias volátiles ni inflamables en el refrigerador.
• El almacenaje de benceno, disolvente, alcohol, éter, gas licuado y otros productos similares puede
provocar explosiones.
No desmonte o repare el refrigerador usted mismo.
• Corre el riesgo de provocar un incendio, averías en el electrodoméstico o lesiones físicas. Póngase
en contacto con su centro de asistencia más cercano para obtener ayuda de un técnico de servicio
cualificado.
Desenchufe el refrigerador antes de reemplazar el foco interior.
• Reemplazar el foco mientras el refrigerador está enchufado puede ocasionar un choque eléctrico.
Si desea desechar el refrigerador, retire las puertas y los sellos antes de tirarlo.
• Las puertas (y sus sellos) pueden atrapar a un niño que se introduzca en el refrigerador.
Asegúrese de que las puertas están anuladas y de que nadie ha quedado atrapado dentro.
El refrigerador debe ser conectado a tierra por seguridad.
• Asegúrese siempre de haber conectado a tierra el refrigerador antes de intentar examinar o reparar
cualquier pieza del electrodoméstico. Las fugas de corriente pueden ocasionar choques eléctricos graves.
No use nunca conductos de gas, líneas de teléfono u otros captadores potenciales de
rayos como puesta a tierra.
• Un uso incorrecto del conector de puesta a tierra puede ocasionar riesgo de choque eléctrico. Si fuese
necesario usar una alargadera para el suministro eléctrico del refrigerador, use únicamente una alargadera
de 3 cables que disponga de un conector de 3 clavijas con toma de tierra y una toma eléctrica de 3
ranuras que acepte el conector del electrodoméstico. El régimen indicado de la alargadera debe ser de 115
V~120 V de CA, 10 A o superior. Adicionalmente, si se usa un adaptador de puesta a tierra, asegúrese de
que la caja de la toma eléctrica también disponga de conexión completa a tierra.
Información de seguridad

Información de seguridad _5
SEÑALES DE PRECAUCIÓN
Use el sentido común al llenar el refrigerador de alimentos y bebidas.
• En un refrigerador lleno en exceso, los artículos pesados, frágiles, voluminosos o delicados podrían caer
ocasionando lesiones físicas o daños a los objetos adyacentes.
No introduzca botellas o envases de cristal en la gaveta de la nevera.
• Al congelarse el contenido y expandirse, el cristal podría romperse, provocando lesiones físicas o llenando
la nevera de peligrosos fragmentos rotos de cristal.
Si la toma de pared estuviera suelta, no conecte el cable de alimentación.
• Existe riesgo de choque eléctrico o incendio. Solicite que un electricista autorizado revise el tomacorriente.
No desenchufe su refrigerador tirando del cable de alimentación.
• Sujete siempre el tomacorriente firmemente y tire de él para extraerlo de la pared. Forzar o tirar del cable de
alimentación puede ocasionar un cortocircuito, incendio o choque eléctrico.
• Un cable de alimentación dañado, debe ser reemplazado por el fabricante, un técnico de servicio
certificado o por personal de servicio cualificado.
No almacene artículos sobre la parte superior del electrodoméstico.
• Al abrir o cerrar la puerta, dichos artículos pueden caer, ocasionando lesiones físicas o dañando los objetos
adyacentes.
No almacene en el refrigerador productos farmacéuticos, material científico o
productos sensibles a la temperatura.
• Los productos que precisan controles de temperatura estrictos no deben almacenarse en el refrigerador.
No permita a los niños subir, sentarse o colgarse de las baldas o tiradores del
refrigerador. Estas acciones podrían dañar el refrigerador y herir gravemente a los
niños. No se apoye en la puerta de la nevera. La puerta podría romperse. No permita
que los niños se suban dentro de la gaveta de la nevera.
Si percibe olor a químicos o a plástico quemado o ve humo, desenchufe
inmediatamente el refrigerador y póngase en contacto con su centro de asistencia
Samsung Electronics.
Una vez que su refrigerador esté en funcionamiento, no toque las superficies frías del
compartimento de la nevera. La piel podría adherirse a estas superficies muy frías
especialmente con las manos húmedas o mojadas.
• La piel podría adherirse a la superficie y congelársele.
No introduzca las manos bajo el electrodoméstico.
• Los bordes afilados podrían ocasionar lesiones físicas.
No introduzca nunca los dedos u otros objetos en la abertura del dispensador de agua
PRECAUCIÓN

6_ Información de seguridad
ni en el conducto de hielo.
• Hacerlo puede ocasionar lesiones físicas o daños materiales.
Si el refrigerador no va a ser usado durante un período de tiempo prolongado (por
ejemplo, durante varios meses), desenchufe el cable de alimentación de la toma de
pared.
• Con el tiempo, el deterioro del aislamiento del cable de alimentación puede ocasionar un incendio.
No use paños mojados o húmedos para limpiar el tomacorriente.
Elimine cualquier resto de polvo o materiales extraños de las clavijas del
tomacorriente.
• Un tomacorriente sucio puede incrementar el riesgo de incendio.
Si desconectase el refrigerador del suministro eléctrico, deberá esperar al menos
cinco minutos para volver a enchufarlo.
No sitúe el equipo en lugares expuestos a la luz directa del sol.
El electrodoméstico debe colocarse de forma que permita un acceso fácil a la fuente
de alimentación.
Si el cable de alimentación estuviera dañado, debe ser reemplazado por el fabricante,
un técnico de servicio certificado o por personal de servicio cualificado.
Si planea unas largas vacaciones, vacíe el refrigerador y desconéctelo.
• Limpie el exceso de humedad del interior y deje las puertas abiertas para impedir la proliferación de olores
y moho.
Garantía de servicio y modificación
• Cualquier cambio o modificación realizada por terceros sobre este electrodoméstico acabado, no está
cubierta por el servicio de garantía de Samsung ni serán responsabilidad de Samsung las cuestiones
relativas a la seguridad resultantes de dichas modificaciones realizadas por terceros.
Los niños pueden quedar atrapados en el interior de los refrigeradores.
Antes de desechar su viejo refrigerador o nevera, asegúrese de los siguiente:
• Desmonte las puertas.
• Deje todas las baldas colocadas en su lugar para que los niños no puedan acceder al interior y cerrar la
puerta mientras permanecen dentro.
Este electrodoméstico no ha sido diseñadopara su uso por niños pequeños o personas
discapacitadas sin supervisión adulta. Los niños pequeños deben estar supervisados al usar el
electrodoméstico.
Información de seguridad
PRECAUCIÓN
No bloquee las aberturas de ventilación
• Si las aberturas de ventilación fuesen bloqueada s, especialmente con bolsas de plástico, el refrig erador
puede sobre-enfriarse.
Si este período de enfriamiento fuera largo, el filt ro de agua se romperá provocando fugas.

Índice
Índice _7
INSTALACIÓN DE SU REFRIG-
ERADOR DE TR ES PUERTAS
08

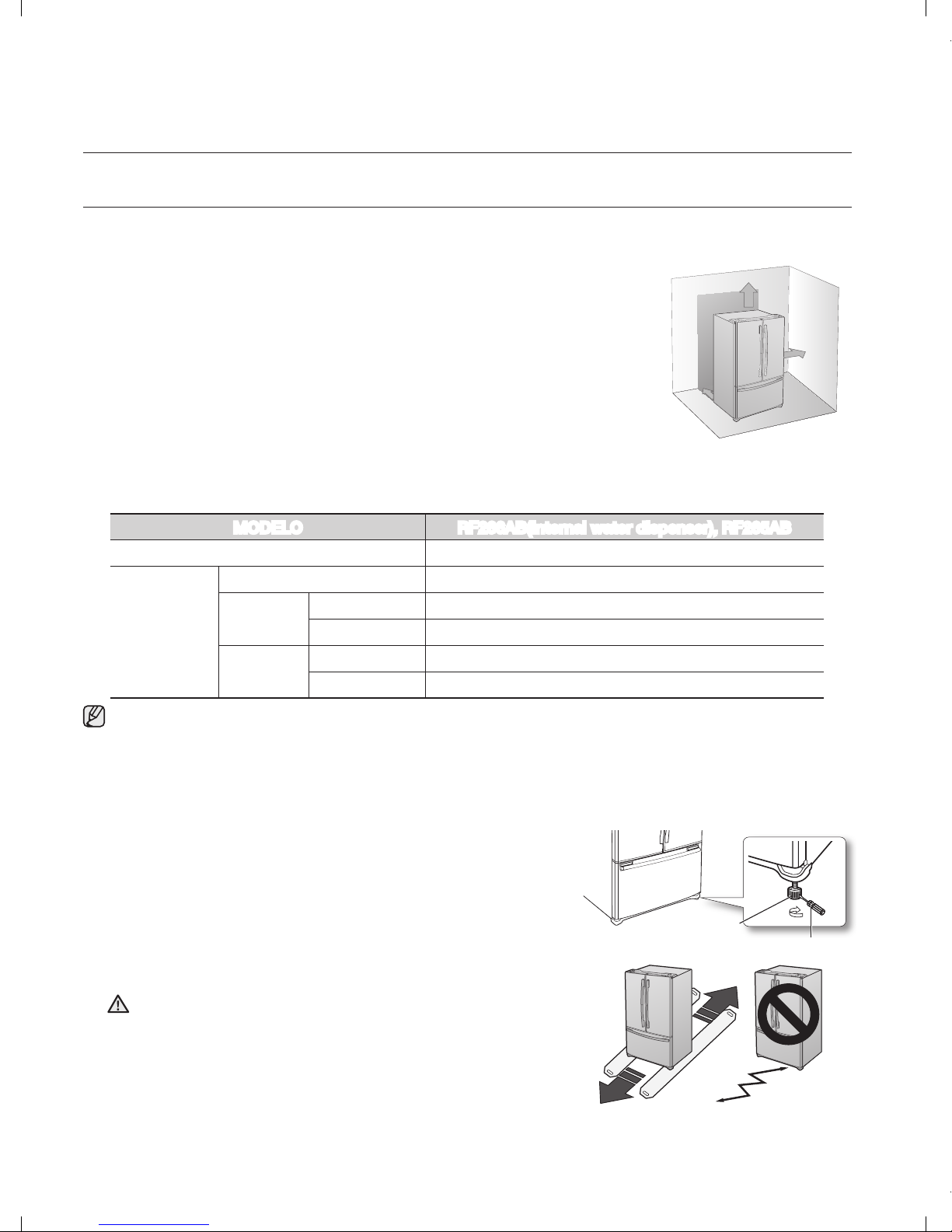

08 Preparativos para instalar el refrigerador
09 Ajuste del refrigerador

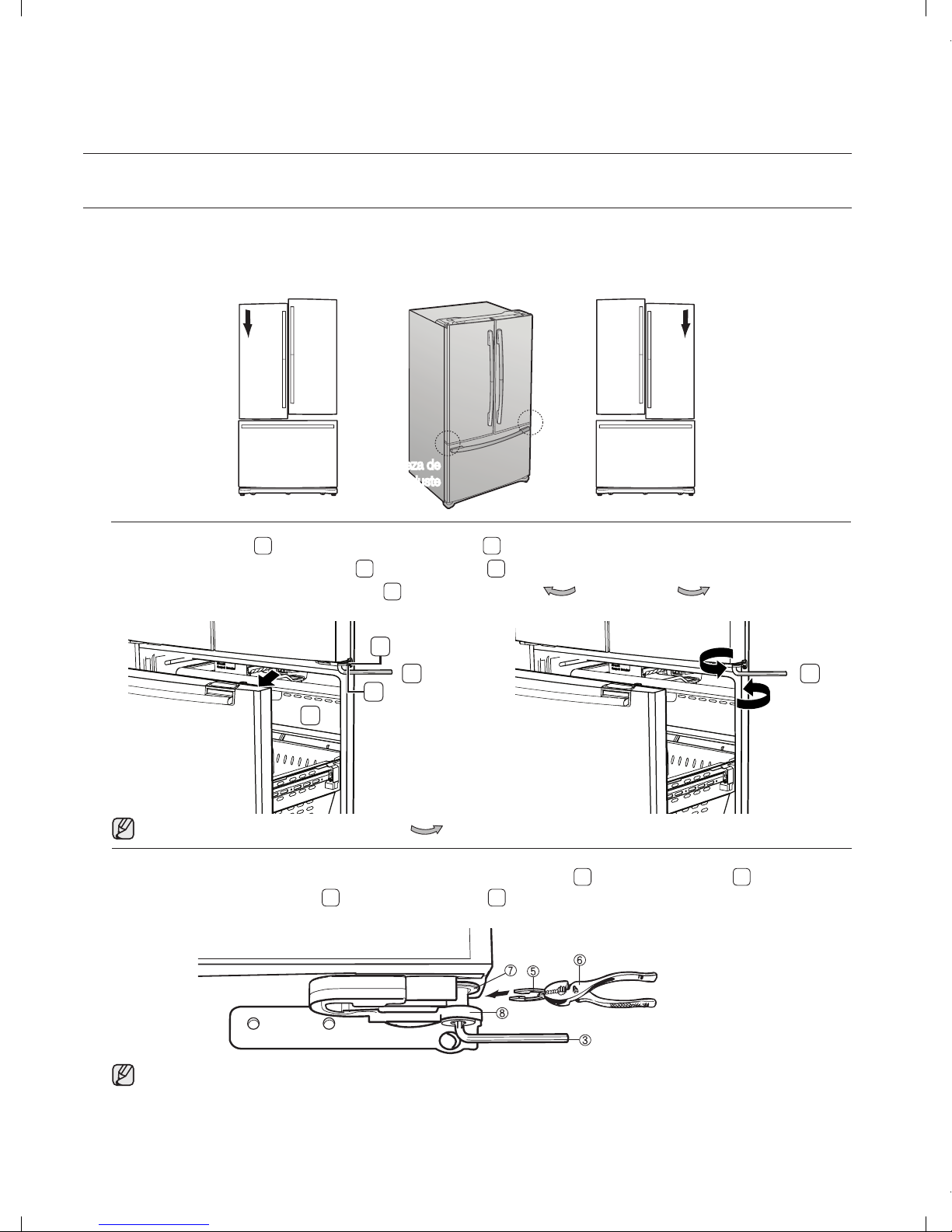

09 Desmontaje de las puertas del refrigerador
11 Montaje de las puertas del refrigerador
13 Ajuste de las puertas
14 Realización de ajustes menores entre puertas
15 Desmontaje de la gaveta de la nevera
16 Chequeo de la toma del dispensador de agua
17 Instalación de la toma de agua
FUNCIONAMIENTO DE SU
REFRIGERADOR SAMSUNG
DE TRES PUERTAS
19
19 Uso del panel de control
20 Uso de la pantalla de visualización digital
21 Control de temperatura
21 Uso del dispensador de agua fría
22 Piezas y funciones
23 Almacenaje de alimentos
24 Uso del Cool Select Pantry™
25 Desmontaje de los accesorios del refrigerador
26 Uso de puertas
27
Desmontaje de los accesorios de la gaveta de la nevera
28 Limpieza del refrigerador
29 Reemplazo de los focos interiores
30 Reemplazo del filtro de agua
SOLUCIÓN DE PROBLEMAS
31
31 Solución de problemas
GARANTÍA
32
32 Garantía
DIAGRAMA DE CIRCUITO
34
34 Diagrama de circuito

Instalación de su refrigerador de tres puertas
PREPARATIVOS PARA INSTALAR EL REFRIGERADOR
Felicidades por la adquisición de su refrigerador Samsung de tres puertas. Esperamos que disfrute de las
características y rendimiento de alta tecnología que este nuevo electrodoméstico tiene que ofrecer.
Selección del mejor emplazamiento para el refrigerador
• Un emplazamiento de fácil acceso para el suministro de agua.
• Un emplazamiento sin exposición directa a la luz solar.
• Un emplazamiento que tenga el piso nivelado (o casi nivelado).
• Un emplazamiento con suficiente espacio para que las puertas del
refrigerador puedan abrirse con facilidad.
• Deje suficiente espacio para la circulación del aire del sistema de
enfriamiento interno. Si el refrigerador no dispone de suficiente espacio, el
sistema de refrigeración interna puede no funcionar correctamente.
8_ Instalación
destornillador
Pie de nivelación
Antes que nada: asegúrese de poder mover fácilmente su refrigerador hasta su posición final, midiendo puertas
de entrada (ancho y alto), umbrales, techos, escaleras, etc.
El siguiente cuadro especifica la altura y ancho exactos del refrigerador Samsung de tres puertas.
•
Mantenga despejado el lado derecho, izquierdo, posterior y superior durante la instalación.
Esto ayudará a reducir el consumo de energía y mantener una factura eléctrica más baja.
• No instale el refrigerador en un emplazamiento donde la temperatura pueda ser inferior a 10º C (50º F).
• Se puede producir condensación en la zona de la puerta de la doble puerta al usar su refrigera dor por primera vez.
La función E.Saver (Ahorro de energía) se activ a automáticamente al conectar el refrigerador.
Si se produce exceso de condensación, pulse de nuevo el botón E.Saver para desactivar dicha función.
1 inch
2 inch
1/2 inch
Al desplazar el refrigerador
Para evitar daños en el piso, asegúrese de que los pies
de nivelación frontales están en su posición más elevada
(por encima del piso). Examine la sección “Nivelación del
refrigerador” del manual.
Para proteger el acabado del piso, coloque una lámina de
protección, como cartón de embalaje, bajo el refrigerador.
Al proceder a labores de instalación, servicio o limpieza en la
parte trasera del refrigerador, asegúrese de tirar de la unidad
en línea recta hacia fuera y empujarla hacia atrás igualmente
en línea recta, al finalizar.
MODELO RF266AB(Internal water dispenser), RF265AB
Capacidad (pies cúbicos) 26
Dimensiones
(pulgadas)
Ancho 35 ¾
Altura de la caja con bisagra 70
sin bisagra 68 ⅝
Profundidad con puerta 35 ⅝
sin puerta 29 ⅛
PRECAUCIÓN

Instalación _9
AJUSTE DEL REFRIGERADOR
Ahora que tiene su nuevo refrigerador instalado y en su sitio, está preparado para ajustarlo y disfrutar de todas las
características y funciones de las que dispone el electrodoméstico. Completando los siguientes pasos, su refrigerador
deberá estar totalmente operativo.
1. Coloque el refrigerador en una situación apropiada,
con una distancia libre razonable entre la pared y
el electrodoméstico. Examine las instrucciones de
instalación de este manual.
2. Una vez enchufado el refrigerador, asegúrese de que el
foco interior se ilumina al abrir las puertas.
3. Ajuste el control en la temperatura más fría y espere una
hora. La nevera deberá enfriarse ligeramente y el motor
funcionar suavemente.
4. Tras poner en funcionamiento el refrigerador, harán falta
varias horas para alcanzar la temperatura asignada.
Puede introducir alimentos y bebidas en el refrigerador
una vez la temperatura sea suficientemente fría.
DESMONTAJE DE LAS PUERTAS DEL REFRIGERADOR
Si el refrigerador es demasiado grande para que
pase fácilmente por la entrada, puede desmontar las
puertas del refrigerador.
Desmontaje de las puertas del refrigerador
1. Con la puerta cerrada, extraiga el cuadro superior
(1 ) mediante un destornillador Philips y, a
continuación, desconecte el cableado ( 2 ). Extraiga
los pernos de la bisagra ( 3 ) y el perno de puesta a
tierra ( 4 )
2
1
3
4
2. Levante la puerta hacia arriba para extraerla.
3. Con un destornillador de cabeza Philips, extraigalos
2 pernos ( 10 ) fijados a las bisagras inferiores de
la puerta izquierda y derecha. Con ayuda de una
llave Allen (4 mm (3/16”)), extraiga los dos pernos
de cabeza hexagonal ( 11 ) fijados en la parte inferior
de las bisagras de la puerta izquierda y derecha.
Retire las bisagras inferiores de la puerta izquierda y
derecha ( 12 ).
10
12
11
Chequee la siguiente lista de accesorios.
Filtro de agua
(DA29-00003B)
Llave Allen
(DA80-00002C)
Racor de
compresión
(DA62-00305A)
Tuerca de
compresión
(DA74-00070B)
Dispositivo de
sujeción
(DA60-00143B) Arandela
(DA80-00002C)
Destornillador Philips Llave tubular de 10 mm Llave Allen (3/16”)
Destornillador de cabeza plana
Alicates
Herramientas necesarias
01 INSTALACIÓN

Instalación de su refrigerador de tres puertas
Montar la gaveta de la nevera
1. Empuje la gaveta superior hasta que alcance la pared posterior de la carcasa.
10_ Instalación
2. Extraiga la compartimento inclinable ( 1 ) tirando hacia arriba de los
soportes ( 2 ) al mismo tiempo.
3. Saque la cesta inferior ( 3 ) levantándola del sistema de
raíles.
1
2
3
4. Retire cuatro pernos de cabeza hexagonal de 10 mm de
ambos lados.
5. Levante la puerta de la nevera de los raíles.
Slot
Slot

Instalación _11
12
12
10
11
DESMONTAJE DE LAS PUERTAS DEL REFRIGERADOR
Montaje de las puertas del refrigerador
1. Vuelva a fijar completamente los dos pernos de cabeza
plana ( 1 ) y los dos pernos de cabeza hexagonal ( 2 ) a la
bisagra.
2. Haga coincidir el orificio de la base de la puert a ( 3 ) sobre
la bisagra inferior ( 4 ).
Asegúrese de no perder la tapa de la bisagra que
es muy fácil de quitar.
3. Introduzca el eje de la bisagra superior (
5
) en el orificio
situado en la esquina de la puerta del refrigerador (
6
).
Asegúrese de que la bisagra esté nivelada entre el orificio
de la bisagra superior (
7
) y el orificio de la carcasa (
8
)
y vuelva a instalar los pernos de la bisagra (
9
) y el perno
de puesta a tierra (
10
) girando en sentido horario.
Vuelva a conectar el cableado.
4. Coloque el borde frontal del cuadro superior (
11
) sobre la
parte frontal de la bisagra superior (
12
) y vuelva montarlo
con los tres pernos.
Al volver a montar el cuadro superior, asegúrese de
que esta no comprima o dañe los cables.
5
6
7
8
9
10
12
11
01 INSTALACIÓN

12_ Instalación
7
8
6
4. Con la gaveta extraída por completo, introduzca la cesta inferior
(6 ) en el sistema de raíles.
5. Enganche los extremos del compartimento inclinable ( 7 ) dentro
de los soportes ( 8 ) y empuje hacia abajo hasta situarlo en su
lugar.
MONTAR LA GAVETA DE LA NEVERA
2. Sujete el frontal de la puerta de la nevera sobre los
orificios abiertos de los lados.
3. Apriete por completo los cuatro pernos de cabeza hexagonal.
Instalación de su refrigerador de tres puertas
1. Extraiga de forma uniforme los raíles de cada lado de la carcasa por
completo.
Slot
Slot
Slot
Slot
Slot
Slot
Orificio

Instalación _13
Pie de nivelación
Destornillador
Destornillador
Pie de nivelación
AJUSTE DE LAS PUERTAS
Ahora que las puertas están aseguradas en el refrigerador, necesitará chequear que esté nivelado, para lo que
puede realizar ajustes finales. Si el refrigerador no está nivelado, será imposible conseguir que las puertas se
igualen de forma uniforme.
Cuando la puerta izquierda esté más baja que la derecha.
Introduzca un destornillador plano dentro de una ranura del pie de nivelación izquierdo y gírelo en sentido
horario u antihorario para nivelar la puerta izquierda.
Cuando la puerta izquierda esté más alta que la derecha.
Introduzca un destornillador plano dentro de una ranura del pie de nivelación derecho y gírelo en sentido
horario u antihorario para nivelar la puerta derecha.
Recomendamos no realizar pequeños ajustes en los pies de nivelación.
En lugar de eso, examine la siguiente página para descubrir la mejor forma de realizar ajustes menores en las
puertas.
01 INSTALACIÓN

Instalación de su refrigerador de tres puertas
REALIZACIÓN DE AJUSTES MENORES ENTRE PUERTAS
Recuerde que es necesario que el refrigerador esté nivelado para lograr que las puertas estén igualadas de
forma uniforme. Si necesita ayuda, revise las secciones anteriores relativas a la nivelación del refrigerador.
14_ Instalación
Cuando la
puerta izquierda
esté más baja
que la derecha.
Cuando
la puerta
izquierda esté
más alta que la
derecha.
Pieza de
ajuste
Pieza de
ajuste
3
1
3
4
2
1. Si abre la gaveta ( 1 ), podrá ver la bisagra inferior ( 2 ).
2. Introduzca la llave Allen incluida ( 3 ) dentro del eje ( 4 ) de la bisagra inferior.
3. Ajuste la altura girando la llave Allen ( 3
) en sentido horario ( ) o antihorario ( ).
Al girar la llave Allen en sentido antihorario ( ), la puerta se desplazará hacia arriba.
1. Tras ajustar las puertas, introduzca el anillo de sujeción incluido ( 5 ) usando un alicate ( 6 ) en el hueco
entre el anillo de al bisagra ( 7 ) y la bisagra inferior ( 8 ). El número de anillos de sujeción a insertar
dependerá del hueco.
Con el refrigerador se incluyen dos anillos de sujeción.
El grosor de cada anillo de sujeción es de 1 mm (0,04 pulgadas).

Instalación _15
AJUSTE DEL NIVEL DE LA GAVETA DE LA NEVERA
1. Localice el regulador de altura ( 1 ) en la gaveta de la nevera.
Desatornille parcialmente los cuatro pernosPhillips ( 2 ) para aflojar la puerta.
2. Afloje el perno de control ( 3
) con un
destornillador Phillips.
3. Busque el mejor nivel de ajuste para la inclinación de la puerta.
Después del ajuste, en primer lugar apretar el tornillo ( 3 ) y, a continuación, el tornillo ( 2 ).
Gaveta de la nevera
Pieza de ajuste
12
3
01 INSTALACIÓN
Ejemplo) La inclinación es de es de 2 mm(0,08 pulgadas)
aproximadamente, como se indica a continuación.
- Gire el ajuste de altura a +2,0 para reducir la inclinación de
la puerta.
Inclinación
Plano de
referencia

Instalación de su refrigerador de tres puertas
CHEQUEO DE LA TOMA DE AGUA DEL DISPENSADOR
Un dispensador es sólo una de las características útiles de su nuevo refrigerador Samsung. Para fomentar una
mejor salud, el filtro de agua Samsung elimina partículas no deseadas del agua. Sin embargo, no esteriliza ni
destruye microorganismos. Para lograr esto último, debe adquirir un sistema purificador de agua.
Para que la máquina de hielo funcione correctamente, es necesaria una presión de agua de 20~125 psi (libras
por pulgada cuadrada)
En condiciones normales, un vaso de papel de 170 cc (5,75 onzas) debe poder llenarse en 10 segundos.
Si la zona de instalación del refrigerador dispone de una presión baja de agua (por debajo de 20 psi), puede
instalar una bomba auxiliar para compensar la falta de presión.
Asegúrese de que el depósito de almacenamiento de agua situado en el interior del refrigerador esté
adecuadamente lleno. Para hacerlo, pulse la palanca del dispensador de agua hasta que el líquido salga a
través de la salida.
16_ Instalación
En su distribuidor encontrará disponibles kits de instalación para la toma de agua por un coste adicional.
Recomendamos usar un kit de suministro de agua que contenga tubos de cobre.
Conexión de la toma de suministro de agua
1. Primero, corte la toma de suministro de agua principal y apague la máquina de hielo.
2. Localice la toma de agua fría potable más cercana.
3. Tras conectar el suministro al filtro de agua, vuelva a dejar el suministro principal como estaba y dispense
unos 3 l para eliminar impurezas y cebar el filtro de agua.
1Toma de agua fría
2Abrazadera
para tubos 3Kit de instalación de
toma de agua
4Válvula de cierre

Instalación _17
INSTALACIÓN DE LA TOMA DE AGUA DEL DISPENSADOR
Conexión de la toma de agua al refrigerador
Deberá adquirir varios elementos para realizar esta conexión. Podrá encontrar estos elementos a la venta
en forma de kit, en su ferretería habitual.
Tuerca de compresión de ¼”
tubo de plástico
tubo de cobre
férula
Instalación del filtro de agua.
1. Retire la tapa del filtro de agua ( 1 )
2. Retire la tapa fija girándola en sentido antihorario.
Guarde la tapa en un lugar seguro para usarla en caso
de no usar filtro.
3. Retire el filtro de agua de la caja y coloque una
etiqueta adhesiva indicadora de reemplazo sobre el
filtro como se indica. Coloque una etiqueta adhesiva
sobre el filtro de recordatorio, para seis meses
después. Por ejemplo, si instala el filtro de agua en
marzo, coloque la etiqueta “SEP” sobre el filtro para
recordarle que debe reemplazar en septiembre. De
esta forma, sabrá cuándo debe reemplazar el filtro.
Normalmente, un filtro dispone de una vida útil de
unos 6 meses.
2 3
Etiqueta adhesiva
(indicador de mes)
1
01 INSTALACIÓN
Conecte la toma de agua sólo a una fuente de agua potable.
Si debe reparar o desmontar la toma de agua, corte 6,35 mm (1/4“) del tubo de plástico para garantizar una
conexión ajustada y sin fugas.
No usar sin el extremo moldeado (bulbo) de la tubería de plástico (B).
1. Deslice la tuerca de compresión (A) a través del tubo de plástico suministrado (A)
2. Apriete la tuerca de compresión (B) sobre el racor de compresión de 1/4”.
- Si está usando tubo de cobre, deslice la tuerca de compresión (B) (no incluida) y la férula (no incluida)
por el tubo de cobre (no incluido) como se indica.
- Si está usando conductos de plástico (B), introduzca el extremo moldeado (bulbo) del tubo (B) dentro
del racor de compresión.
3.
Apriete la tuerca de compresión (B) sobre el racor de compresión. No fuerce la tuerca de compresión (B).
4. Abra el suministro de agua y realice un chequeo en busca de fugas.
PRECAUCIÓN
Tubo de plástico
(A) (incluido)
Férula
(No incluido)
Tuerca de compresión
(A) (1/4”) (incluido)
Racor de compresión
(incluido)
Bulbo
Tuerca de compresión (B)
(1/4”) (no incluido)
Tubo de cobre o Tubo de plástico (B)
(no incluido) (no incluido)
Household water line
Refrigerador

18_ Instalación
4. Retire la tapa del filtro e introdúzcalo en su alojamiento.
5. Gire lentamente el filtro de agua 90º en sentido horario
para alinearlo con la marca impresa situada en la cubierta,
bloqueando el filtro en su posición. Asegúrese de alinear
la marca de la etiqueta del filtro de agua con el centro de
la impresión de la cubierta del filtro como se indica en la
ilustración. Recuerde, no lo fuerce.
Deberá retirar la balda de cristal superior del lado derecho, antes de proceder a la instalación de filtros de agua.
Eliminación de cualquier sustancia residual del
interior de la toma de suministro de agua tras la
instalación del filtro de agua.
1. Abra el suministro de agua principal y cierre la válvula de la
toma de suministro de agua.
2. Deje correr el agua a través del dispensador hasta que
salga transparente (6-7 minutos aprox.). Limpiará el sistema
de suministro de agua y eliminará aire de los conductos.
3. En algunos hogares podría necesitarse una descarga
mayor.
4. Abra la puerta del refrigerador y asegúrese de que no
existen fugas de agua procedentes del filtro.
Asegúrese de enjuagar a fondo el dispensador, de lo contrario el agua podría gotear.
Esto significa que aún queda aire en la toma.
Instalación de su refrigerador de tres puertas
Gire hasta que las
etiquetas estén
alineadas.
Retirar la
tapa roja.
Cubierta del filtro.
4 5
Botón de prueba
/NE4OUCH0URE7ATER
Botón de prueba
En caso de que el hielo no salga, extraiga el de pósito de hielo y pulse el botón de prueba situado al lado
derecho de la máquina de hielo.
PRECAUCIÓN

Funcionamiento del refrigerador
SAMSUNG de tres puertas
USO DEL PANEL DE CONTROL
Funcionamiento _19
Acelera el tiempo necesario para congelar productos en la nevera. Puede ser útil si necesita congelar
rápidamente artículos que se estropeen deprisa o si la temperatura de la nevera fuese muy alta (por
ejemplo, si la puerta se ha dejado abierta).
Pulse el botón Ice off (Hielo desac.) si desea de sactivar la máquina de hielo.
(1
) Botón Ice Off
(Hielo desac.)
(2
)
Botón Power Freeze
(Congelación rápida)
Pulse el botón Freezer (Nevera) para ajustar la nevera a la temperatura deseada.
Puede ajustar la temperatura entre -13º C y -26º C (8° F y -14° F).
(3 ) Botón Freezer (Nevera)
Pulse el botón Fridge (Refrigerador) para ajustar el refrigerador a la temperatura deseada.
Puede ajustar la temperatura entre 1º C y 8º C (34° F y 46° F).
(4
)
Botón Fridge
(Refrigerador)
Acelera el tiempo necesario para enfriar productos en el refrigerador.
Puede ser útil si necesita enfriar rápidamente artículos que se estropeen deprisa o si la temperatura del
refrigerador fuese muy alta (por ejemplo, si la puerta se ha dejado abierta).
(5
)
Botón Power Cool
(Enfriamiento rápido)
Para mejorar el rendimiento energético, pulse el botón E.Saver (Ahorro de energía).
No obstante, si se produjese condensación en la puerta, desactive la función E.Saver (Ahorro de
energía).
(6
)
Botón E. Saver
(Ahorro de energía)
OneTouch Pure Water
1 2 3 4 5 6
02 FUNCIONAMIENTO

USO DE LA PANTALLA DIGITAL
“Freezer Temp” (Temp. de la nevera) indica la temperatura actual en la nevera.
“Fridge Temp” (Temp. del refrigerador) indica la temperatura actual en el refrigerador.
Funcionamiento del refrigerador
SAMSUNG de tres puertas
20_ Funcionamiento
Modo de enfriamiento desactivado (código “OF & OF” en la pantalla de visualización)
Con la función Modo de enfriamiento desactivado, el refrigerador funciona pero no enfría el
aire. Para cancelar este modo, pulse al mismo tiempo los botones Power Freeze y Freeze
(Congelación rápida y Nevera) durante 3 segundos hasta oír un “Ding-dong” y la unidad ya
enfriará.
Esta función se usa para refrigeradores de muestra en tiendas. No para uso doméstico.
PRECAUCIÓN
Congelación rápida
Este icono se iluminará al activar la función “Power Freeze” (Congelación rápida). “Power Freeze”
(Congelación rápida) es fantástico para esos momentos en los que necesita disponer de una gran cantidad
de hielo. Cuando tenga suficiente, simplemente pulse de nuevo el botón para cancelar el modo “Power
Freeze” (Congelación rápida). Si escoge “Power Freeze” (Congelación rápida), la temperatura interior del
refrigerador descenderá en dos horas y media aproximadamente.
Enfriamiento rápido
Este icono se iluminará al activar la función mediante el botón “Power Cool” (Enfriamiento rápido).
Use “Power Cool” (Enfriamiento rápido) para enfriar rápidamente el refrigerador.
Si escoge “Power Cool” (Enfriamiento rápido), la temperatura interior del refrigerador descenderá en dos
horas y media aproximadamente.
Indicador del filtro
Cuando la luz del indicador del filtro se ilumine, es el momento de cambiar el filtro.
Normalmente esto sucede cada 6 meses aproximadamente.
Cuando introduzca el filtro de agua, el indicador del filtro se ilumina en azul al principio.
El indicador del filtro pasará a iluminarse en púrpura tras 5 meses de uso.
El indicador del filtro pasará a iluminarse en rojo cuando lo lleve usando 6 meses.
Tras extraer el viejo filtro de agua e instalar el nuevo (examine la página 33 para obtener las
instrucciones), reinicie el indicador manteniendo pulsado el botón “Ice/Water” (Hielo/Agua) durante 3
segundos.
Hielo desactivado
Si no necesita hielo, pulse el botón “Ice off” para ahorrar consumo de agua y energía.
