Samsung RF8000MC User manual

English
User servicing manual
1. You can check where to buy replacement parts at http://samsung.com
2. Visit the part purchase site and enter the model code of your product to check the parts
available for purchase. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
FDR_RF8000MC_User-servicing-manual_26ge.indb 1 2020-12-11 오후 2:37:49

English
The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.
01
02
05
06
03
04
01 Top hinge 02 Gasket
03 Middle hinge 04 Hinge Low
05 Drawer 06 Barcode label
FDR_RF8000MC_User-servicing-manual_26ge.indb 2 2020-12-11 오후 2:37:50

English

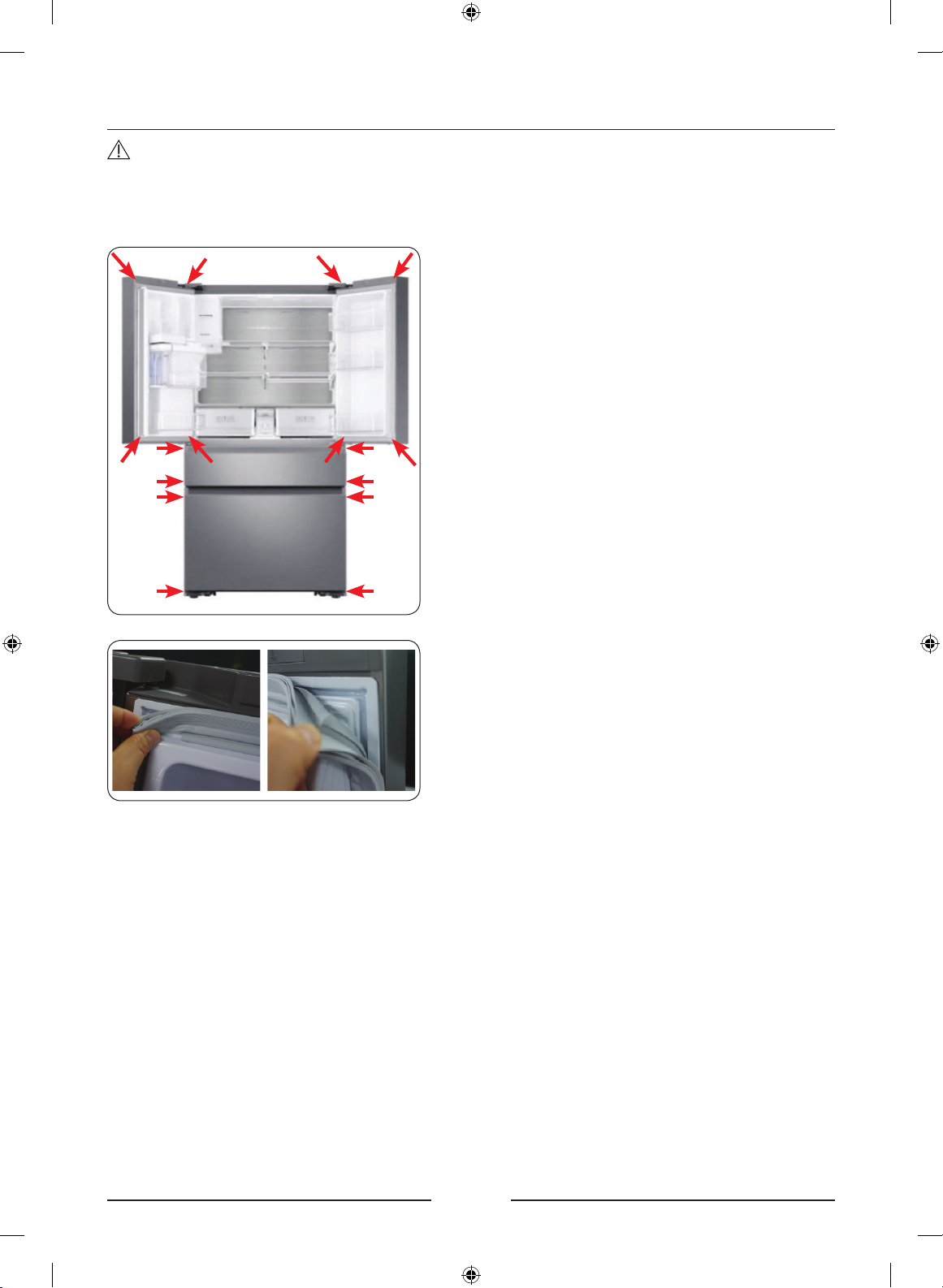

Gasket replacement
CAUTION
Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.
To remove the gasket
Open the door and remove the gasket from
the door.
To replace the gasket
Attach a new gasket to the refrigerator door. Make sure there is no gap between the new
gasket and the door.
FDR_RF8000MC_User-servicing-manual_26ge.indb 3 2020-12-11 오후 2:37:52

English
Drawer replacement
CAUTION
Check that the drawer is inserted properly into the rail during assembly.
To remove the multipurpose drawer
Vegetable / fruit drawers
Gently lift up the front of the drawer and
slide out.
• We recommend that you remove the door
bins before removing the drawer. This is to
prevent damage to the door bins.
• To reinsert, insert the drawer into the
frame rails and then slide inward.
To reattach the drawers
Reattaching the drawers follows the reverse order of their respective removal steps
FDR_RF8000MC_User-servicing-manual_26ge.indb 4 2020-12-11 오후 2:37:53

English
Hinge replacement
To replace the hinges, you must remove the doors rst.
CAUTION
• When removing the doors, take extreme caution because the doors are heavy.
• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.
• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.
• If you remove the hinge without holding the door, the door may fall and cause injury.
• Ensure that the shaft is rmly tightened on the hinge.
• Check that the hinge is rmly attached to the cabinet.
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
WARNING
• Tilting/laying the refrigerator requires a minimum of 2 people.
• Disconnect the power cord before reversing the doors.
Tools required (not provided)
Phillips screwdriver Flat-head screwdriver Socket wrench (10 mm)
Pliers Allen wrench (5 mm)
FDR_RF8000MC_User-servicing-manual_26ge.indb 5 2020-12-11 오후 2:37:56

English
To replace the hinges
Disconnect the water line
CAUTION
• Make sure the water hoses are connected with matching colours. (only for Dispenser
model)
• To prevent water leaks, each water hose must be inserted fully to the centre of the
transparent coupler. (only for Dispenser model)
• Ensure that the water hose surface is not damaged. (only for Dispenser model)
Detach the fridge doors

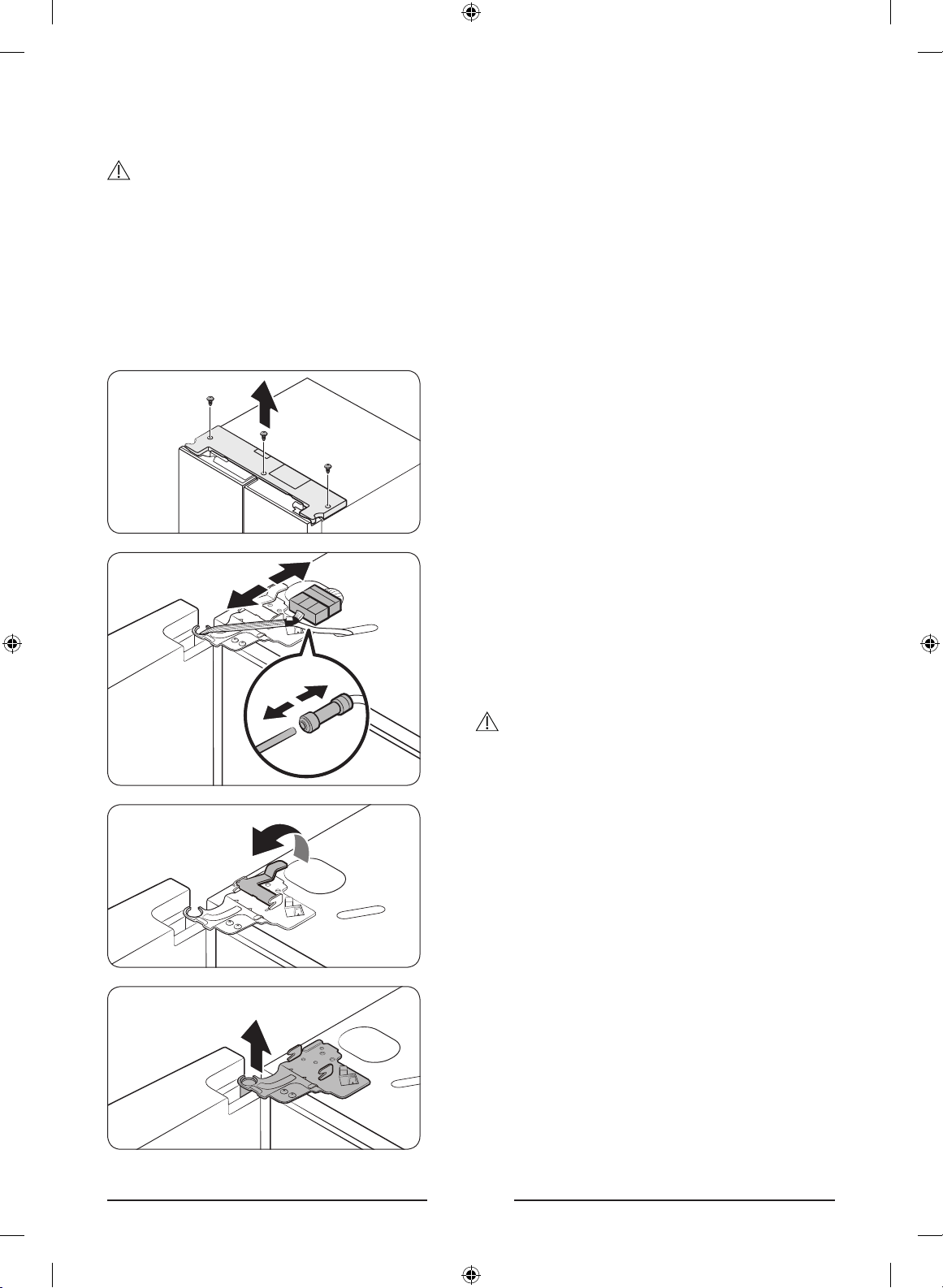

1. With the door opened, remove the screws
from the top cover.
2. Disconnect the wires and the water tube
from the left-side door. Do the following
sequentially:
• Decouple the connector.
• While holding down one end of the water
line coupler, disconnect the water tube.
CAUTION
Keep the water tube clips out of children’s
reach.
3. Remove the top hinges.
• Pull and remove the hinge lever.
• Then, remove the door hinge.
• Repeat this step on the other side.
FDR_RF8000MC_User-servicing-manual_26ge.indb 6 2020-12-11 오후 2:37:59

English
4. Lift straight up to remove the door.
• Repeat this step on the other side.
CAUTION
Do not remove both doors simultaneously.
Make sure to remove one door at a time.
Otherwise, any of the doors may fall and
cause physical injury.
5. Remove the middle hinge.
• Remove the screw from the hinge using a
Phillips screwdriver.
• Remove 2 hex-head bolts from the hinge
using an Allen wrench (5 mm).
• Remove the middle hinge.
• Repeat this step on the other side.
To reattach the fridge door
After you have moved the refrigerator to its nal location, reattach the doors by following
the removal instructions in reverse order.
A
01
02 03
B
01 Dispenser
02 Center of transparent coupler
03 Guidelines
CAUTION
To prevent water leaks from the dispenser,
the water line must be fully connected. Make
sure both tubes of the water line are inserted
fully to the center of transparent coupler (A)
or the guidelines (B).
FDR_RF8000MC_User-servicing-manual_26ge.indb 7 2020-12-11 오후 2:38:01

English

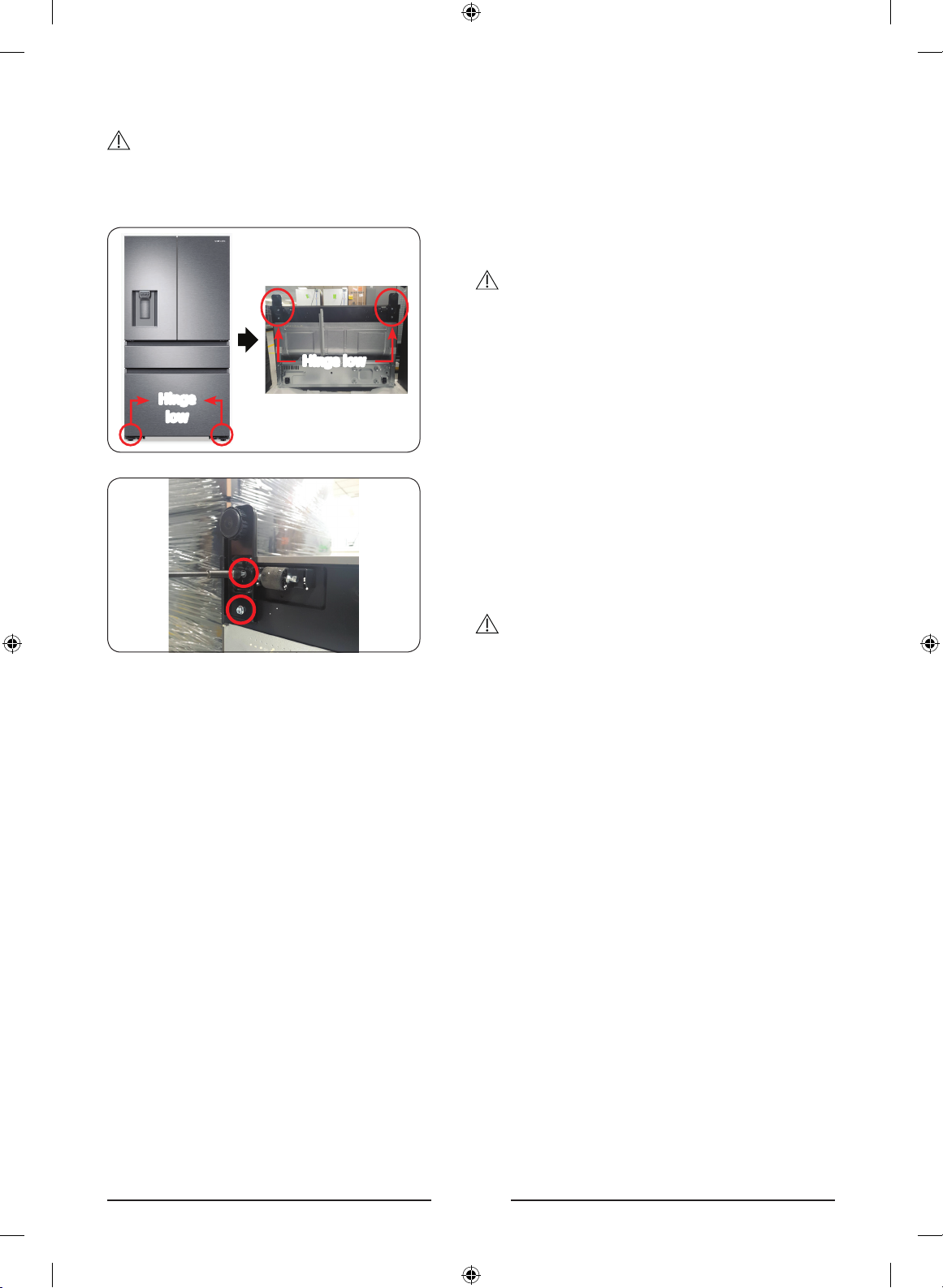

Hinge Low
CAUTION
• Must working more than 2 people.
• Be sure to unplug the power cord before performing the operation above.
Hinge low
Hinge
low
1. Disconnect the Power Cord.
2. Lay down the set.
CAUTION
• Must working more than 2 people.
• Be sure to unplug the power cord before
performing the operation above.
3. Remove Bolt (2 ea). (Using spanner or
10 mm Box wrench.)
4. Remove Hinge Low R/L.
5. Reassemble in the opposite order of
disassembly after replacing the top,
middle, and/or bottom hinge.
CAUTION
• Make sure the wire connectors are
connected properly.
• Be careful not to damage the wires when
fastening the top cover.
FDR_RF8000MC_User-servicing-manual_26ge.indb 8 2020-12-11 오후 2:38:03

Français
Guide de réparation
1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour
vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté
extérieur de votre produit.
- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres
situé en bas à gauche du produit.
3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de
l'illustration gurant dans ce manuel.
- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles
uniquement), aux joints, aux tiroirs et aux charnières.
REMARQUE
Suite à une réparation par un fournisseur de service non autorisé, une réparation par
l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung
ne peut être tenu pour responsable de tout dommage subi par le produit, de toute
blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative
de réparation du produit ne respectant pas scrupuleusement les présentes consignes de
réparation et de maintenance. Tout dommage subi par le produit et provoqué par une
tentative de réparation par une personne autre qu'un fournisseur de service certié par
Samsung ne sera pas couvert par la garantie.
ATTENTION
• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce
manuel. Assurez-vous de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la
dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.
FDR_RF8000MC_User-servicing-manual_26ge.indb 1 2020-12-11 오후 2:38:04

Français
L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction
du modèle et du pays.
01
02
05
06
03
04
01 Charnière supérieure 02 Joint
03 Charnière centrale 04 Charnière inférieure
05 Tiroir 06 Étiquette du code à barres
FDR_RF8000MC_User-servicing-manual_26ge.indb 2 2020-12-11 오후 2:38:05

Français

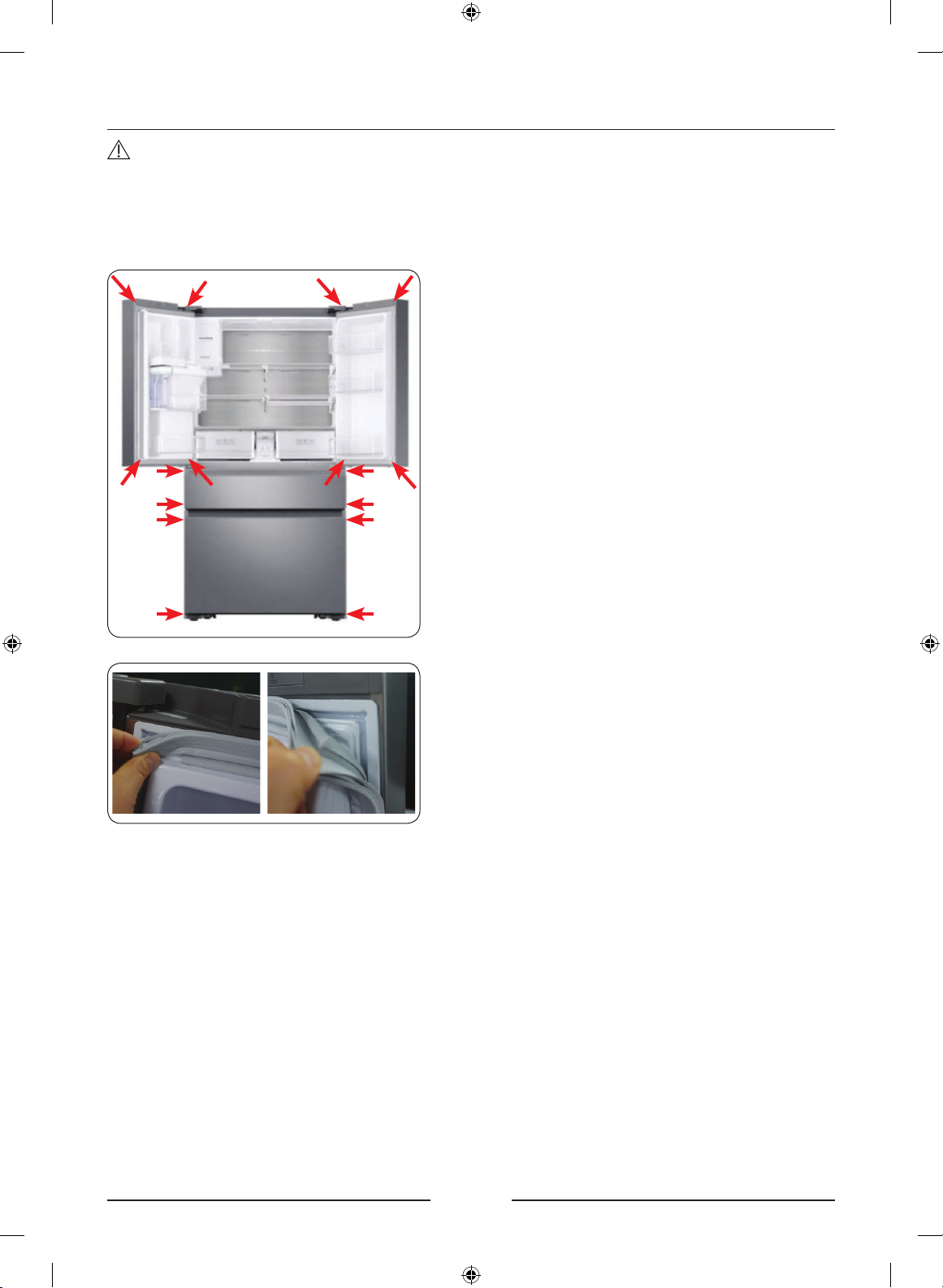

Remplacement du joint
ATTENTION
Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.
Retrait du joint
Ouvrez la porte et retirez le joint de la porte.
Remplacement du joint
Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre
le nouveau joint et la porte.
FDR_RF8000MC_User-servicing-manual_26ge.indb 3 2020-12-11 오후 2:38:06

Français

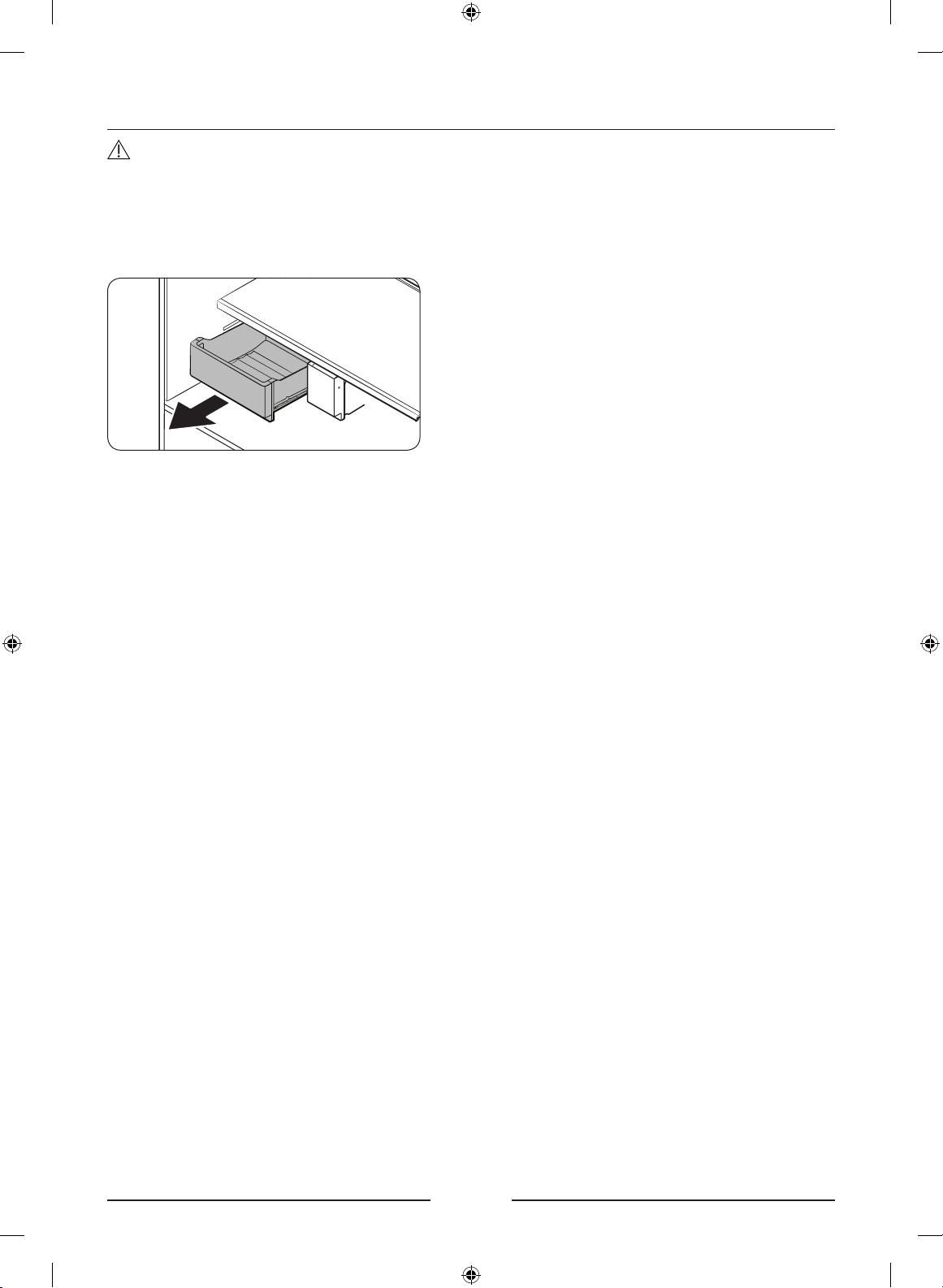

Remplacement du tiroir
ATTENTION
Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage.
Retrait du tiroir multi-usage
Tiroirs à légumes / fruits
Soulevez doucement l'avant du tiroir et
faites-le glisser pour le retirer.
• Nous vous recommandons de retirer les
bacs de la porte avant de retirer le tiroir.
Cela permet d'éviter d'endommager les
bacs de la porte.
• Pour réinsérer, insérez le tiroir dans les
rails du cadre puis faites glisser vers
l'intérieur.
Réinstallation des tiroirs
Pour réinstaller les tiroirs, suivez la procédure de retrait en effectuant les étapes dans le
sens inverse.
FDR_RF8000MC_User-servicing-manual_26ge.indb 4 2020-12-11 오후 2:38:07

Français
Remplacement de la charnière
Pour remplacer les charnières, vous devez commencer par retirer les portes.
ATTENTION
• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol
pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées
par deux personnes ou plus, nous vous recommandons de faire appel à un service
technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de
provoquer des blessures.
• Vériez que l'arbre est correctement serré sur la charnière.
• Vériez que la charnière est correctement xée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
AVERTISSEMENT
• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes
minimum.
• Débranchez le cordon d'alimentation avant d'inverser les portes.

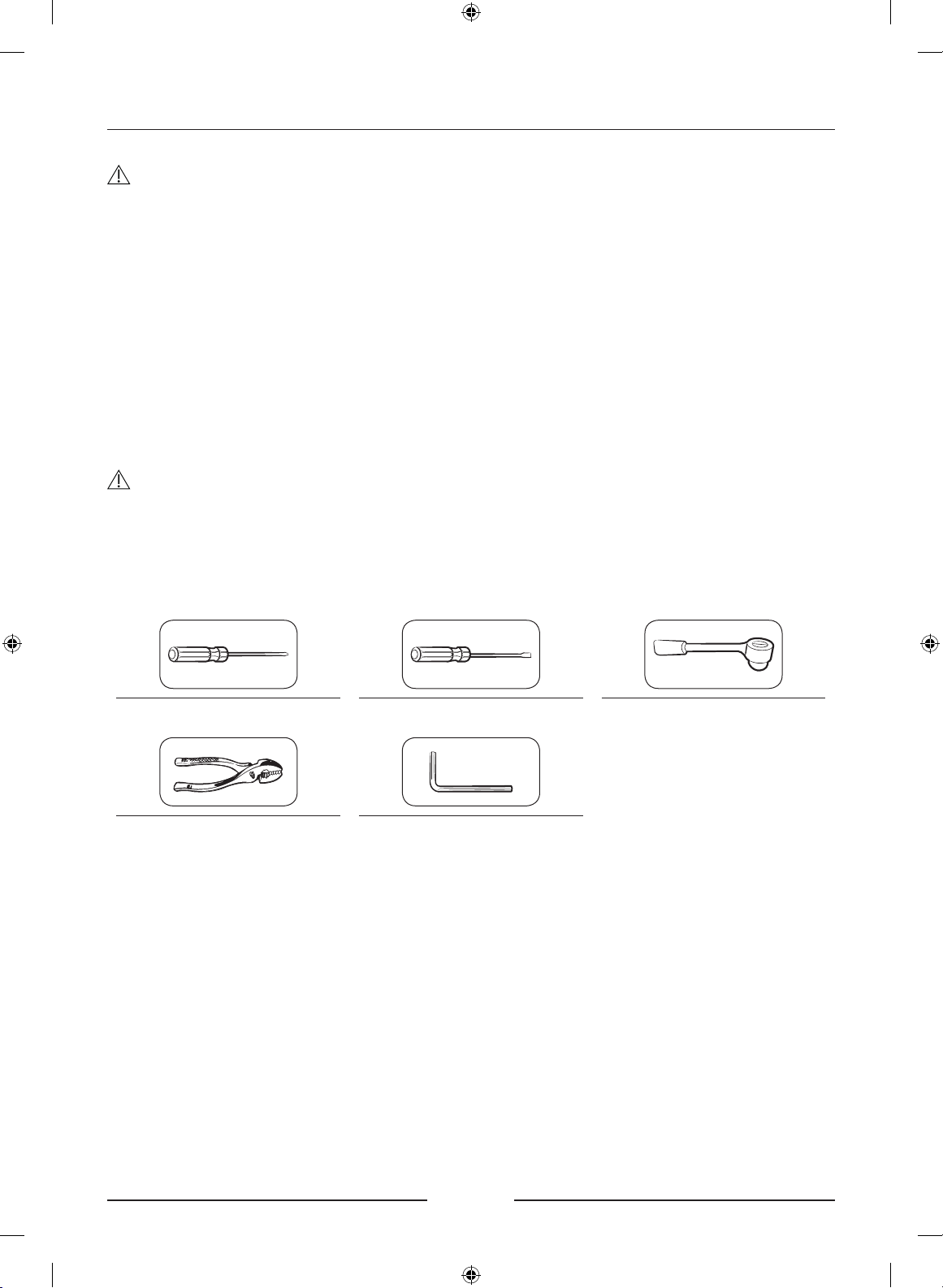

Outils requis (non fournis)
Tournevis cruciforme Tournevis à tête plate Clé à douille (10 mm)
Pinces Clé hexagonale (5 mm)
FDR_RF8000MC_User-servicing-manual_26ge.indb 5 2020-12-11 오후 2:38:10

Français
Remplacement des charnières
Débranchement du tuyau d'eau
ATTENTION
• Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes.
(uniquement pour le modèle avec distributeur)
• Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au
centre du coupleur transparent. (uniquement pour le modèle avec distributeur)
• Assurez-vous que la surface du tuyau d'eau n'est pas endommagée. (uniquement pour le
modèle avec distributeur)
Démontage des portes du réfrigérateur
1. Une fois la porte ouverte, retirez les vis
au niveau du cache supérieur.
2. Débranchez les ls et le tuyau d'eau au
niveau de la porte de gauche. Faites ce
qui suit dans l'ordre :
• Découplez le connecteur.
• Tout en maintenant en place une
extrémité du coupleur du tuyau d'eau,
débranchez le tuyau d'eau.
ATTENTION
Tenez les clips du tuyau d'eau hors de portée
des enfants.
3. Retirez les charnières supérieures.
• Tirez et retirez le levier de charnière.
• Ensuite, retirez la charnière de la porte.
• Recommencez cette étape de l'autre côté.
FDR_RF8000MC_User-servicing-manual_26ge.indb 6 2020-12-11 오후 2:38:13

Français
4. Soulevez bien à la verticale pour retirer
la porte.
• Recommencez cette étape de l'autre côté.
ATTENTION
Ne retirez pas les deux portes
simultanément. Assurez-vous de retirer une
porte après l'autre. En cas de non-respect de
cette consigne, l'une des portes peut tomber
et vous blesser.
5. Retirez la charnière centrale.
• Retirez la vis au niveau de la charnière à
l'aide d'un tournevis cruciforme.
• Retirez 2 boulons à tête hexagonale au
niveau de la charnière à l'aide d'une clé
hexagonale (5 mm).
• Retirez la charnière centrale.
• Recommencez cette étape de l'autre côté.
Remettre en place la porte du réfrigérateur
Après avoir déplacé le réfrigérateur vers son emplacement nal, remettez les portes en
place en suivant les instructions de retrait mais en sens inverse.
A
01
02 03
B
01 Distributeur
02 Centre du coupleur transparent
03 Lignes guides
ATTENTION
Pour éviter d'éventuelles fuites d'eau au
niveau du distributeur, le tuyau d'eau doit
être correctement raccordé. Assurez-vous
que les deux tubes du tuyau d'eau sont
insérés jusqu'au bout vers le centre du
coupleur transparent (A) ou vers les lignes
guides (B).
FDR_RF8000MC_User-servicing-manual_26ge.indb 7 2020-12-11 오후 2:38:15

Français
Charnière inférieure
ATTENTION
• L'intervention nécessite plus de 2 personnes.
• Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-
dessus.
Charnière
inférieure
Charnière
inférieure
1. Débranchez le cordon d'alimentation.
2. Déposez l'ensemble.
ATTENTION
• L'intervention nécessite plus de
2 personnes.
• Assurez-vous de débrancher le cordon
d'alimentation avant d'effectuer
l'opération ci-dessus.
3. Retirez le boulon (x2). (À l'aide d'une clé
ou d'une clé polygonale de 10 mm.)
4. Retirez la charnière inférieure D/G.
5. Remontez en suivant la procédure de
démontage dans le sens inverse après
avoir remplacé les charnières supérieure,
centrale et inférieure.
ATTENTION
• Assurez-vous que les connecteurs de
câble sont correctement branchés.
• Veillez à ne pas endommager les câbles
lorsque vous serrez le cache supérieur.
FDR_RF8000MC_User-servicing-manual_26ge.indb 8 2020-12-11 오후 2:38:16

Italiano
Manuale di manutenzione dell'utente
1. Per acquistare eventuali ricambi vedere http://samsung.com
2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i
ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto.
- È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta
posta in basso a sinistra del prodotto.
3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione
in questo manuale.
- I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli),
le guarnizioni, i cassetti e le cerniere.
NOTA
Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non
professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali
danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo
impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per
la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un
tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati
Samsung non sarà coperto da garanzia.
ATTENZIONE
• Il nome del ricambio elencato nel sito può differire da quello riportato in questo
manuale. Accertarsi di selezionare il ricambio corretto.
• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco
della porta.
• Per effettuare la riparazione indossare i guanti protettivi.
FDR_RF8000MC_User-servicing-manual_26ge.indb 1 2020-12-11 오후 2:38:18

Italiano
Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in
base al modello ed al paese di acquisto.
01
02
05
06
03
04
01 Cerniera superiore 02 Guarnizione
03 Cerniera centrale 04 Cerniera inferiore
05 Cassetto 06 Etichetta con codice a barre
FDR_RF8000MC_User-servicing-manual_26ge.indb 2 2020-12-11 오후 2:38:18

Italiano
Sostituzione della guarnizione
ATTENZIONE
Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe
fuoriuscire aria fredda.
Per rimuovere la guarnizione
Aprire la porta e rimuovere la guarnizione.
Sostituire la guarnizione
Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova
guarnizione e la porta.
FDR_RF8000MC_User-servicing-manual_26ge.indb 3 2020-12-11 오후 2:38:20

Italiano
Sostituire un cassetto
ATTENZIONE
Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio.
Per rimuovere il cassetto multifunzione
Cassetti frutta e verdura fresca
Sollevare delicatamente la parte anteriore
del cassetto ed estrarlo.
• Si raccomanda di rimuovere i balconcini
delle porte prima di rimuovere il
cassetto. Questo serve a prevenire il
danneggiamento dei balconcini.
• Per reinserirlo, inserire il cassetto nelle
guide quindi farlo scorrere all'interno.
Per rimontare i cassetti
Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione.
FDR_RF8000MC_User-servicing-manual_26ge.indb 4 2020-12-11 오후 2:38:20
