Samsung NA36N9755T Series User manual

1 English

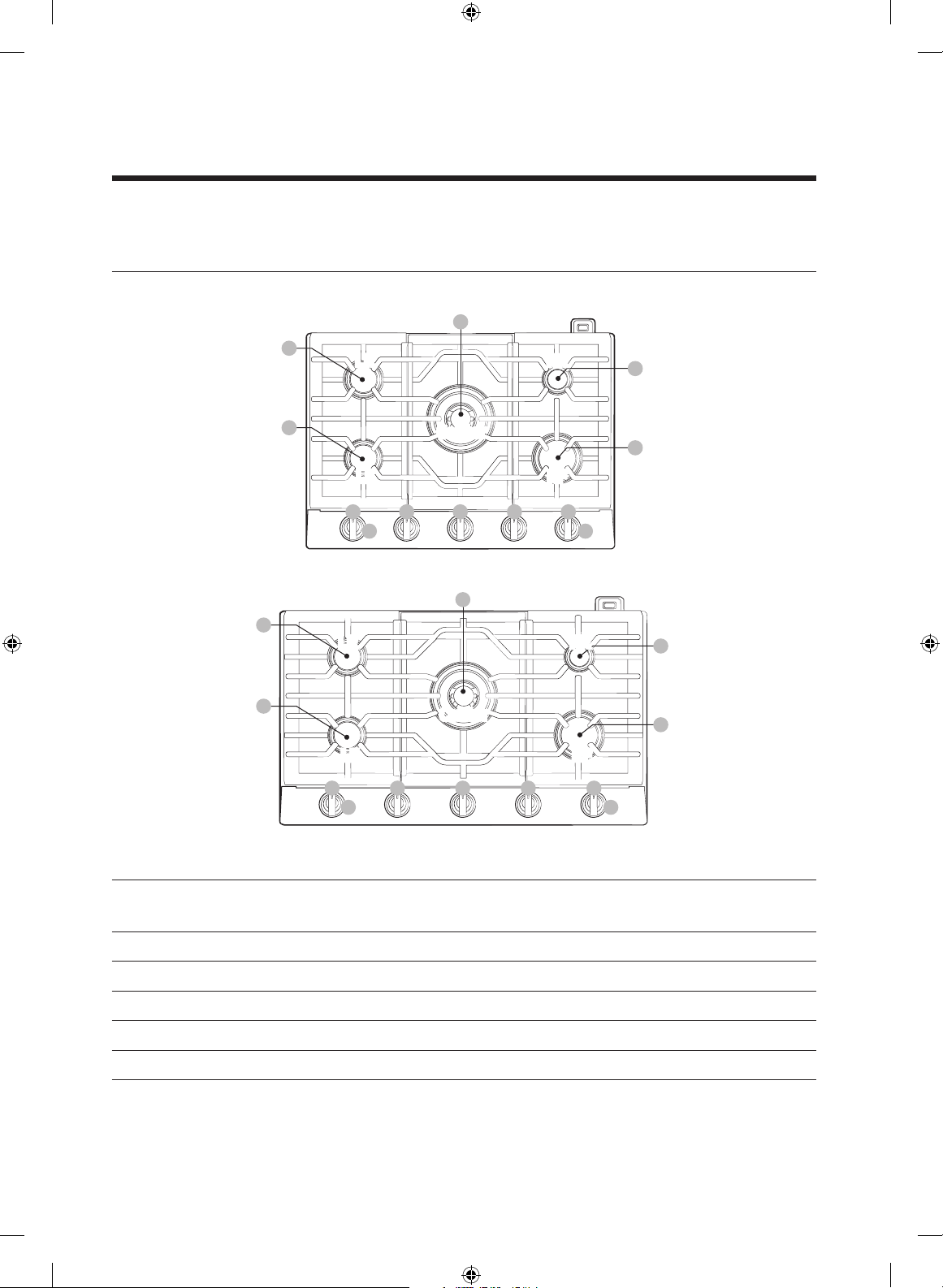

LOCATION OF THE COOKTOP BURNERS AND WIFI, BLUETOOTH BUTTONS
The control knobs operate the cooktop burners on the cooktop.
04
05
03
02
01
01 02 03 04 05
0607
LR RR
LF RF
Center
30" Model NA30N9755T*
04
05
03
02
01
01 02 03 04 05
0607
Center
RRLR
RFLF
36" Model NA36N9755T*
01/02 . Semi Rapid burner
(Left Front/Left Rear)
General purpose simmering
03. Dual power burner (Center)
Large pots/Pans Quick boiling simmering
04. Simmer burner (Right Rear)
Simmering
05. Rapid burner (Right Front)
General purpose
06. Wi-Fi button (below knob)
07. Bluetooth button (below knob)
Quick guide
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 1 2018-07-31  4:18:32

2 English
Quick guide
DIMENSIONS AND INSTALLLATION INFORMATION
Overall cooktop dimensions
2
7
/ 16 ” (62 mm)
countertop to grate surface
3
1
/ 8 ” (79.3 mm)
chassis eight
21” (533 mm)
A
BC
22
3
/ 8 ” (568 mm)
Model A B C
NA30N9755T* 30”
(762 mm)
281/8”
(715 mm)
193/8”
(492.1 mm)
NA36N9755T* 36”
(914.4 mm)
3311/16”
(855 mm)
187/8”
(479 mm)
Cutout dimensions of countertop
Vertical
combustible
surface
D
E
G
G
F
Rear
wall
Minimum distance to combustible side
wall above countertop (both sides)
Model (D) Min. (E) Min. (F) Min. (G) Min.
NA30N9755T* 27/8”
(73 mm)
195/8”
(498.5 mm)
281/2”
(723.9 mm)
12”
(304.8 mm)
NA36N9755T* 33/8”
(85.7 mm)
191/8”
(485.8 mm)
337/8”
(860.4mm)
12”
(304.8 mm)
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 2 2018-07-31  4:18:33

3 English
Location requirements and electrical requirements
• To ensure cooktop base clearance, cabinet side walls need to be wider than cutout.
• If cabinet has a drawer, allow 39/16” minimum clearance between countertop and top of drawer.
• A 120-Volt, 60-Hz, AC, approved electrical service with 20-amp circuit breaker or time-
delay fuse is required.
13” MAX.
(330 mm)
13” MAX.
(330 mm)
30” MIN.
(762 mm)
30” MIN.
(762 mm)
12” MIN.
(304.8 mm)
30” - NA30N9755T* 36” - NA36N9755T*
12” MIN.
(304.8 mm)
18” MIN.
(457 mm)
18” MIN.
(457 mm)
2
7
/ 8 ” MIN.
(73 mm)
12”
(304.8 mm)
33/8” MIN.
(85.7mm) 12”
(304.8 mm)
Electrical outlet 12”
(30.5cm) minimum
below countertop
3
9
/ 16 ”
(90.5 mm)
7/16”
(11.1 mm)
DRAWER
Installation over built-in oven
90° Elbow
5” To Center of 2” Dia.
Hole From Countertop
2” Dia. Hole (207/8” from
front of countertop to
hole Center
View from Front of Cooktop
Cabinet
Sides
See built-in oven installation for complete
installation instructions.
Utility locations and dimensions
Front of unit
Power cord 39
3
/ 8 ”
(100 cm) long
3
/ 8 ”-18NPT male
gas inlet
* Gas inlet protrudes 1
9
/ 16 ” (4 cm)
from bottom.
Front of cooktop
Chassis
1
1
/ 4 ”
(3.2 cm)
1
15
/ 16 ”
(5 cm)
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 3 2018-07-31  4:18:33

4 English
Quick guide

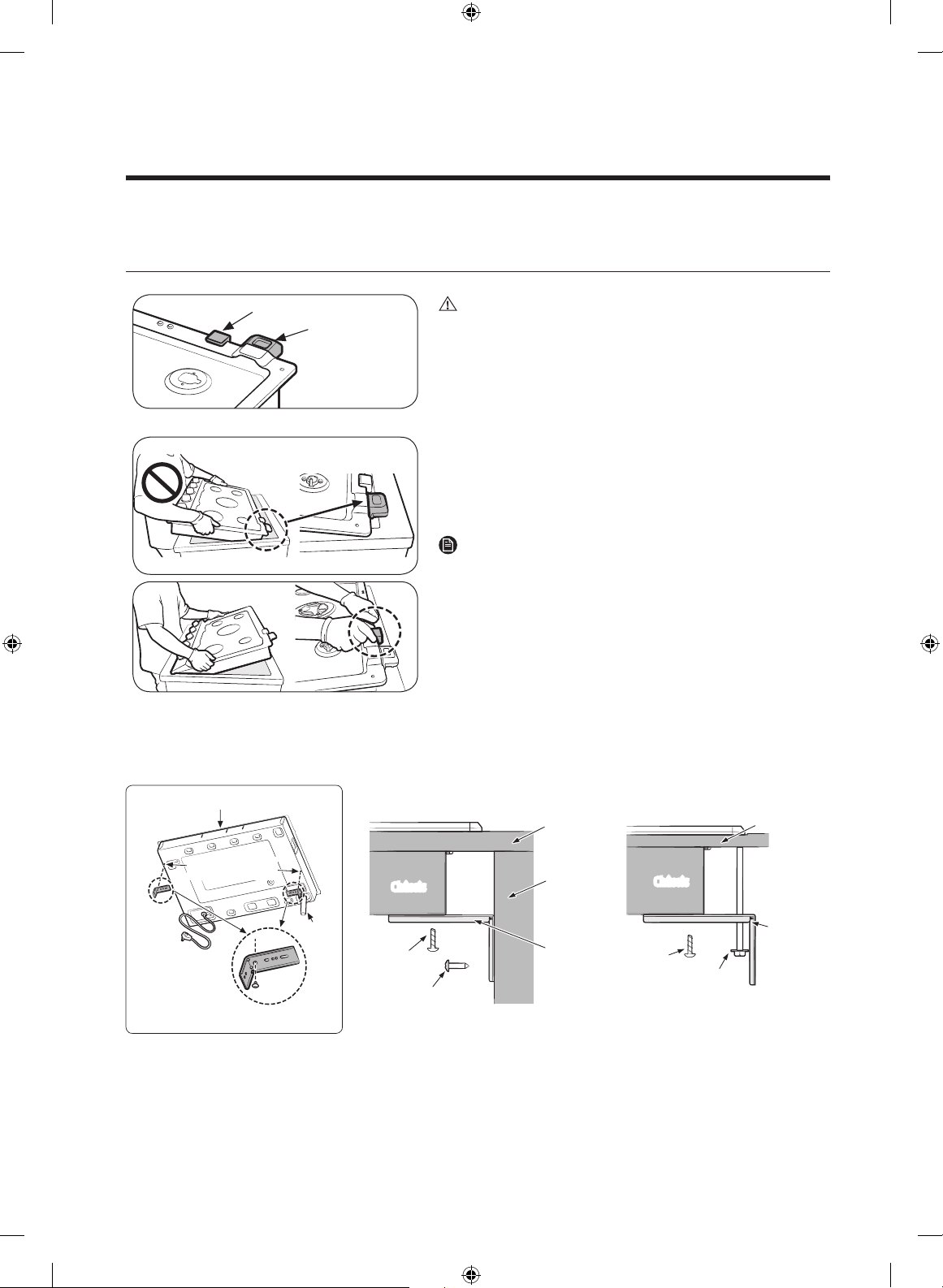

PACKING RUBBER AND HOLD DOWN BRACKETS
Rubber
Wi-Fi module
CAUTION
• When you insert the cooktop into the cutout
opening, do not remove the rubber to protect
WiFi-module. Please remove it after inserting the
cooktop carefully.
Smart Connect
module
Correct installation
• When mounting the cooktop, make sure to insert
the cooktop with the front side rst. Inserting
from the rear may damage the Wi-Fi module.
NOTE
You can detach Smart Connect module before
installing the cooktop. See cooktop installation p.15
for detailed information.
Hold down bracket install guide
Front of unit
Gas inlet
Power cord
Hold Down Bracket Installation
Hold down
bracket holes
M4 L10
screw
M4 L16
screw
Case 1.
Countertop
Side wall of
undercounter
cabinet
Hold down
bracket M4 L10
screw W
3
/ 16 L75
screw
Case 2.
Countertop
Chassis
Hold down
bracket
Chassis
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 4 2018-07-31  4:18:34

5 English

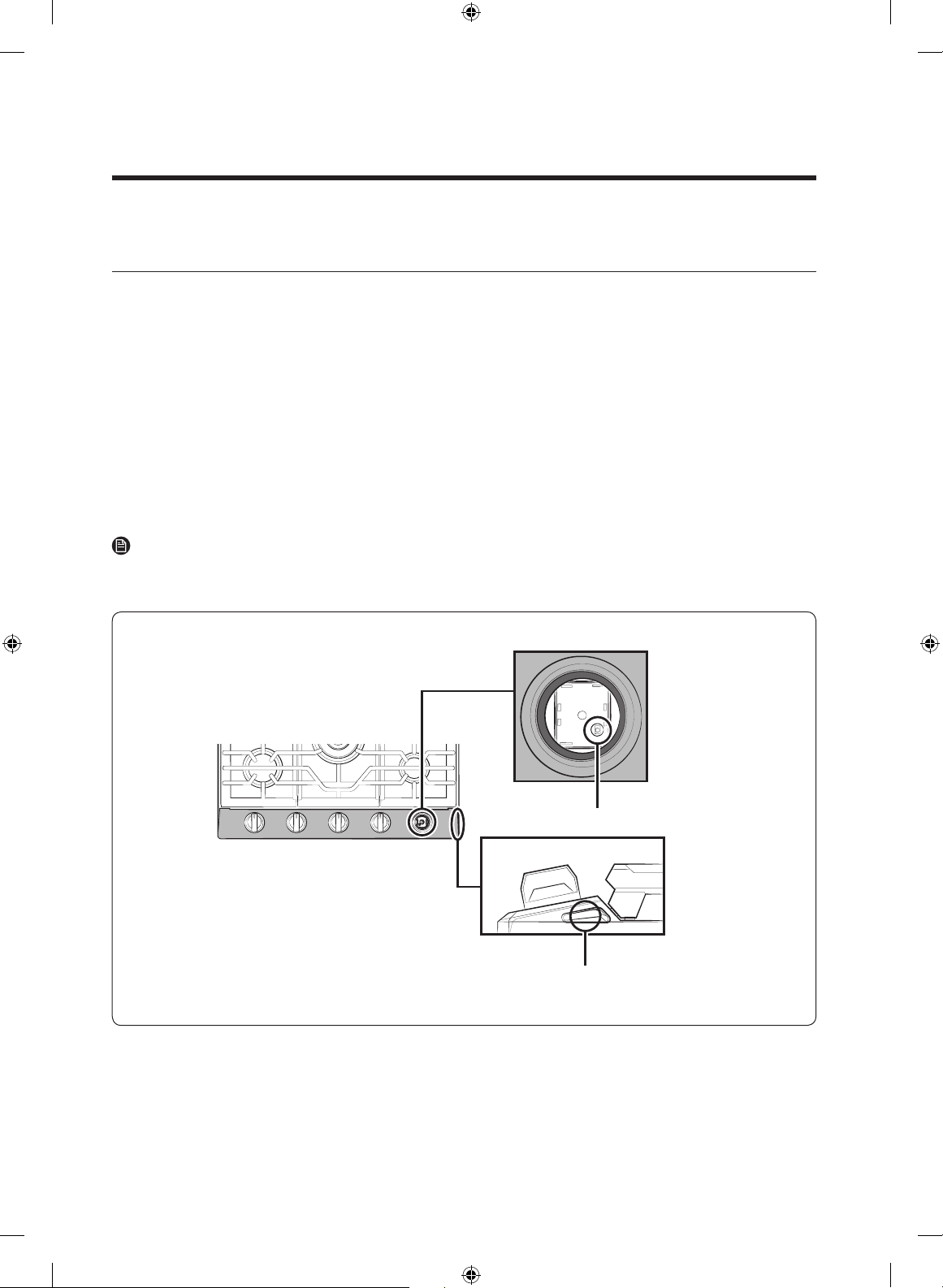

USING THE SMART CONNECT FEATURE
How to connect the cooktop
Before you can use the remote features of your Samsung oven or cooktop, you must pair it to
the SmartThings app.
1. Download and open the SmartThings app on your smart device.
2. Follow the app's on-screen instructions, and then press the Smart Connect button for 3
seconds to connect your cooktop.
3. Once the process is complete, the Smart Connect LED indicator stops blinking and turns
solid. The cooktop is connected successfully.
4. If the Smart Connect LED indicator does not turn in, follow the instruction on the app to
reconnect.
NOTE
The Smart Connect button is below the RF control knob. If you need to press the Smart
Connect button, remove the RF control knob by grasping it and then pulling it straight up.
Smart Connect button
Smart Connect LED indicator
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 5 2018-07-31  4:18:34

6 English
Quick guide

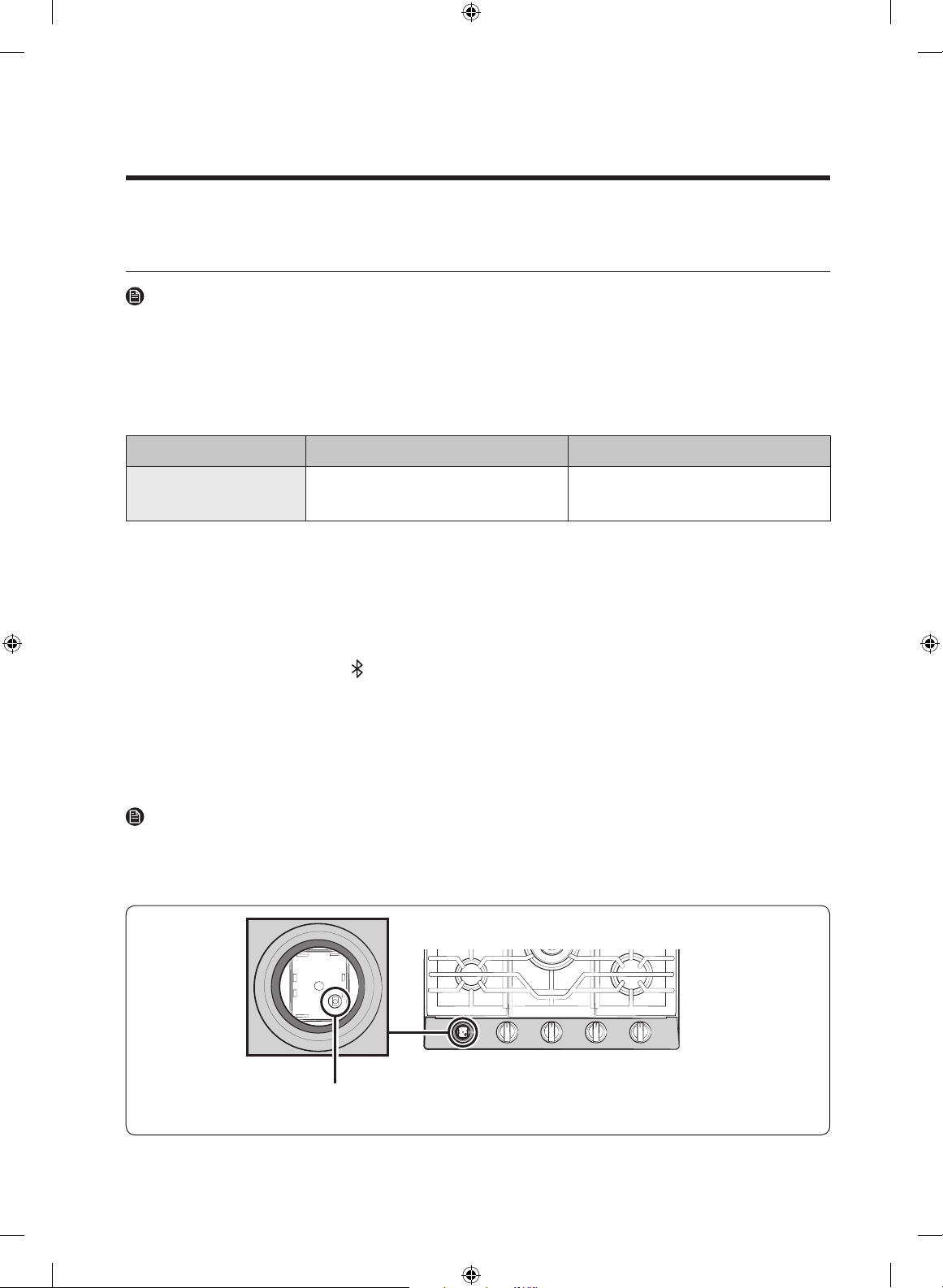

USING THE HOOD CONTROL FEATURE
NOTE
This product features a Bluetooth device that you can use to connect the cooktop to Samsung
hood control models. Through the Bluetooth connection, you can use the hood control
function on the SmartThings app.
For matching hood control-enabled cooktops and hoods, refer to the below table.
Gas cooktop Hood
Model NA30N9755T*
NA36N9755T*
NK30K7000W*
NK36K7000W*
To connect to a hood control model and a hood:
1. Download and run the SmartThings app on your smartphone. Then, complete the Smart
Connect procedure to connect to the cooktop.
2. Follow the Bluetooth instructions of the hood control model and activate the Bluetooth
connection.
3. Press the Bluetooth icon on the hood control panel. The Bluetooth icon LED blinks.
4. Press the Bluetooth button on the cooktop. Paring begins.
5. When Bluetooth pairing is nished, the Bluetooth icon LED stops blinking and glows
steadily.
6. Follow the instructions in the user manual of the hood control model and the App guide to
use the hood control.
NOTE
The Bluetooth button is below the LF control knob. If you need to press the Bluetooth button,
remove the LF control knob by grasping it and then pulling it straight up.
Bluetooth button
DG68-01094A-01
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 6 2018-07-31  4:18:35

1 Español

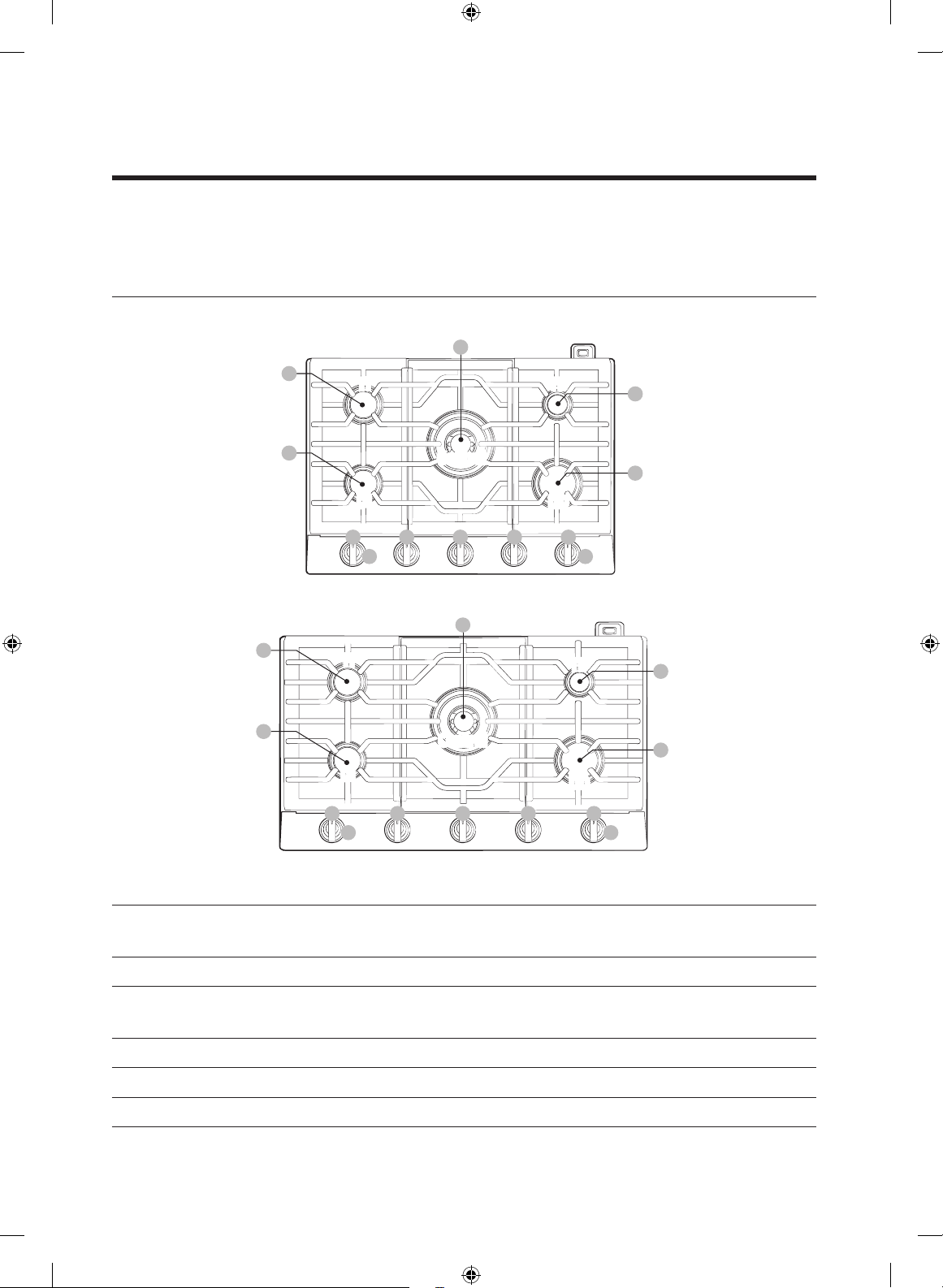

UBICACIÓN DE LOS QUEMADORES DE LA CUBIERTA Y DE LOS BOTONES
WIFI Y BLUETOOTH
Las perillas de control operan los quemadores superiores de la cubierta.
04
05
03
02
01
01 02 03 04 05
0607
TI TD
DI DD
Central
Modelo 30" NA30N9755T*
04
05
03
02
01
01 02 03 04 05
0607
TI TD
DD
DI
Central
Modelo 36" NA36N9755T*
01/02 . Quemador semi rápido
(Delantero Izquierdo/Trasero Izquierdo) Uso general cocción a fuego lento
03. Quemador de potencia dual (Central) Ollas/recipientes grandes para hervir rápido
04. Quemador a fuego lento
(Trasero Derecho) Cocción a fuego lento
05. Quemador rápido (Delantero Derecho) Uso general
06. Botón de Wi-Fi (debajo de la perilla)
07. Botón de Bluetooth (debajo de la perilla)
Guía rápida
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 1 2018-07-31  4:18:35

2 Español
Guía rápida

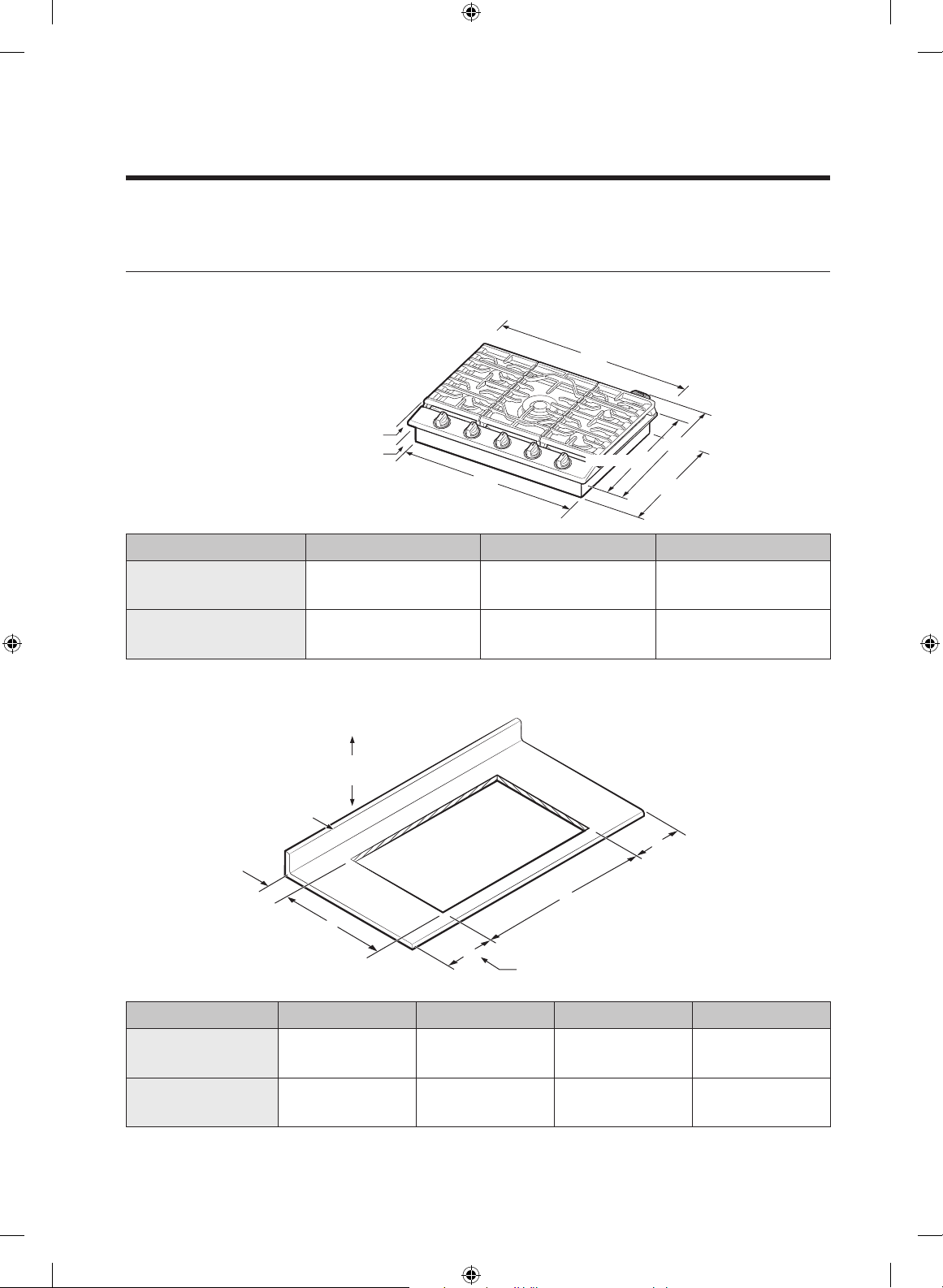

DIMENSIONES E INFORMACIÓN ACERCA DE LA INSTALACIÓN
Dimensiones totales de la cubierta
27/16” (62 mm)
mesada a supercie de rejilla
31/8” (79.3 mm)
altura hasis
21” (533 mm)
22
3/8” (568 mm)
A
BC
Modelo A B C
NA30N9755T* 30”
(762 mm)
281/8”
(715 mm)
193/8”
(492.1 mm)
NA36N9755T* 36”
(914.4 mm)
3311/16”
(855 mm)
187/8”
(479 mm)
Dimensiones de recorte de la mesada
Supercie
combustible
vertical
D
E
G
G
F
Pared
trasera
Distancia mínima a la pared lateral
combustible sobre la mesada (ambos lados)
Modelo (D) Mín. (E) Mín. (F) Mín. (G) Mín.
NA30N9755T* 27/8”
(73 mm)
195/8”
(498.5 mm)
281/2”
(723.9 mm)
12”
(304.8 mm)
NA36N9755T* 33/8”
(85.7 mm)
191/8”
(485.8 mm)
337/8”
(860.4 mm)
12”
(304.8 mm)
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 2 2018-07-31  4:18:35

3 Español

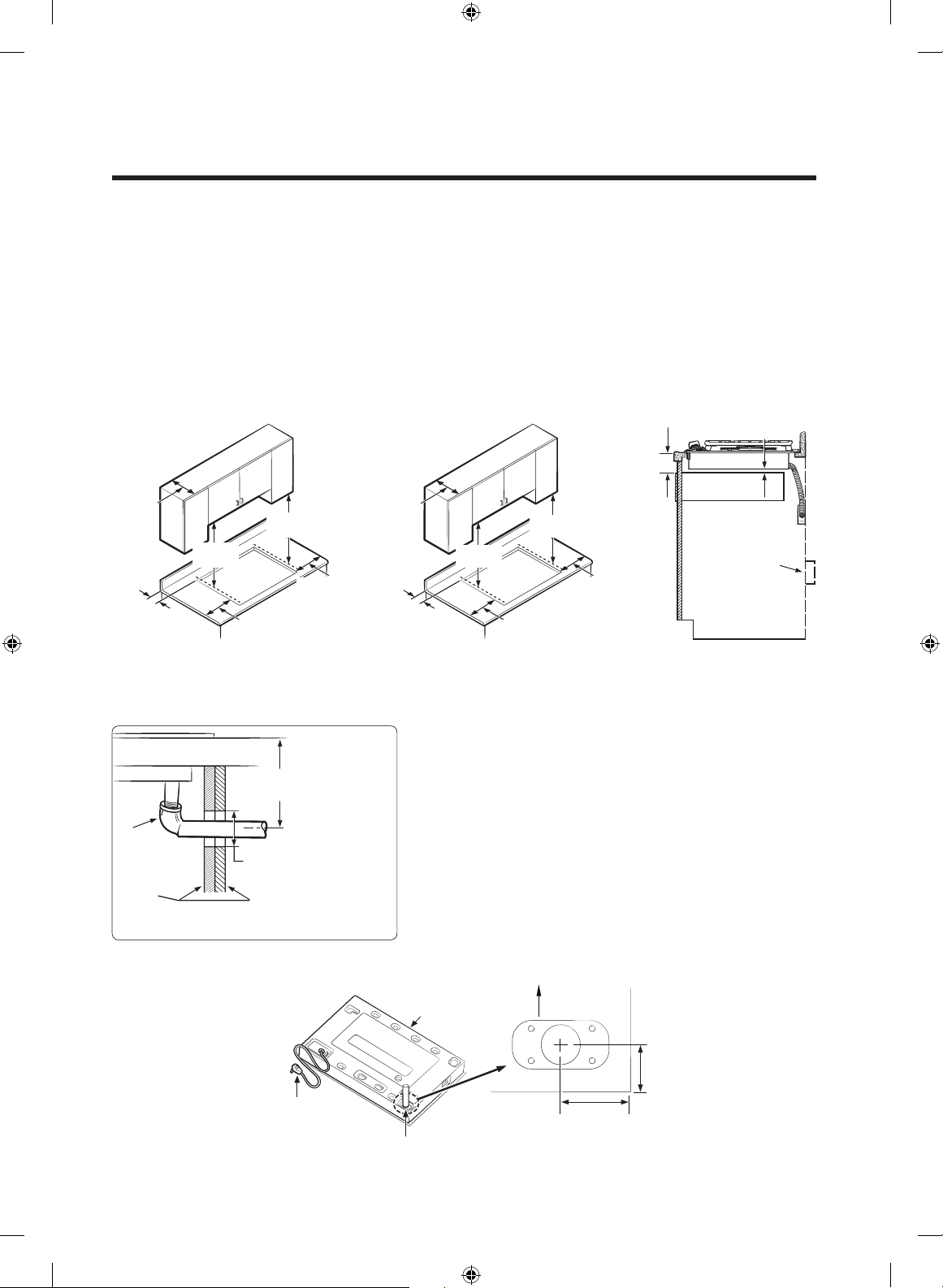

Requisitos de ubicación y requisitos eléctricos
• Para garantizar espacio libre en la base de la cubierta, las paredes laterales del gabinete deben ser
más anchas que el recorte.
• Si el gabinete cuenta con un cajón, deje una distancia mínima de 39/16” entre la mesada y la
parte superior del cajón.
• Se requiere un servicio eléctrico aprobado de CA, 120 voltios y 60 Hz con un disyuntor de 20 A o un
fusible de retardo.
13” MÁX.
(330 mm)
13” MÁX.
(330 mm)
30” MÍN
(762 mm)
30” MÍN
(762 mm)
12” MÍN
(304.8 mm)
30” - NA30N9755T* 36” - NA36N9755T*
12” MÍN
(304.8 mm)
18” MÍN
(457 mm)
18” MÍN
(457 mm)
27/8” MÍN
(73 mm)
12”
(304.8 mm)
33/8” MÍN
(85.7 mm) 12”
(304.8 mm)
Tomacorriente 12”
(30.5 cm) mínimo
bajo mesada
3
9
/ 16 ”
(90.5 mm)
7/16”
(11.1 mm)
CAJÓN
Instalación sobre un horno empotrado
Codo de
90°
5” a centro de oricio de
2” dia. desde mesada
Oricio 2” dia. (207/8”
desde frente de mesada
hasta centro oricio
Vista desde frente de cubierta
Lados
gabinete
Consulte la instalación de un horno empotrado para
obtener instrucciones completas acerca de la instalación.
Ubicación y dimensiones para las conexiones
Frente de unidad
Cable de alimentación
39
3
/ 8 ” (100 cm) long.
Entrada gas macho
3
/ 8 ”-18 NPT
* Entrada de gas sobresale 1
9
/ 16 ”
(4 cm) desde parte inferior.
Frente de cubierta
Chasis
1
1
/ 4 ”
(3.2 cm)
1
15
/ 16 ”
(5 cm)
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 3 2018-07-31  4:18:36

4 Español
Guía rápida
PROTECTOR DE GOMA Y SOPORTES DE SUJECIÓN A PRESIÓN
Goma
Módulo Wi-Fi
PRECAUCIÓN
• Cuando inserte la cubierta en la abertura del recorte,
no retire la goma para proteger el módulo WiFi.
Retírela luego de insertar la cubierta con cuidado.
Módulo de conexión
inteligente
Instalación correcta
• Cuando instale la cubierta, asegúrese de insertar
primero la parte delantera. Si inserta primero la parte
trasera, puede dañar el módulo Wi-Fi.
NOTA
Puede separar el módulo Smart Connect antes de instalar
la cubierta. Consulte la instalación de la cubierta en la
página 15 para obtener más información.
Guía de instalación de los soportes de sujeción a presión
Frente de unidad
Entrada
de gas
Cable de la
alimentación
Instalación de los soportes de
sujeción a presión
Oricios de los
soportes de
sujeción a presión
Tornillo
M4 L10
Tornillo
M4 L16
Caso 1.
Mesada
Pared lateral
del gabinete
bajo mesada
Soporte de
sujeción a
presión
Tornillo M4
L10 Tornillo
W3/16 L75
Caso 2.
Mesada
Chasis
Soporte de
sujeción a
presión
Chasis
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 4 2018-07-31  4:18:37

5 Español

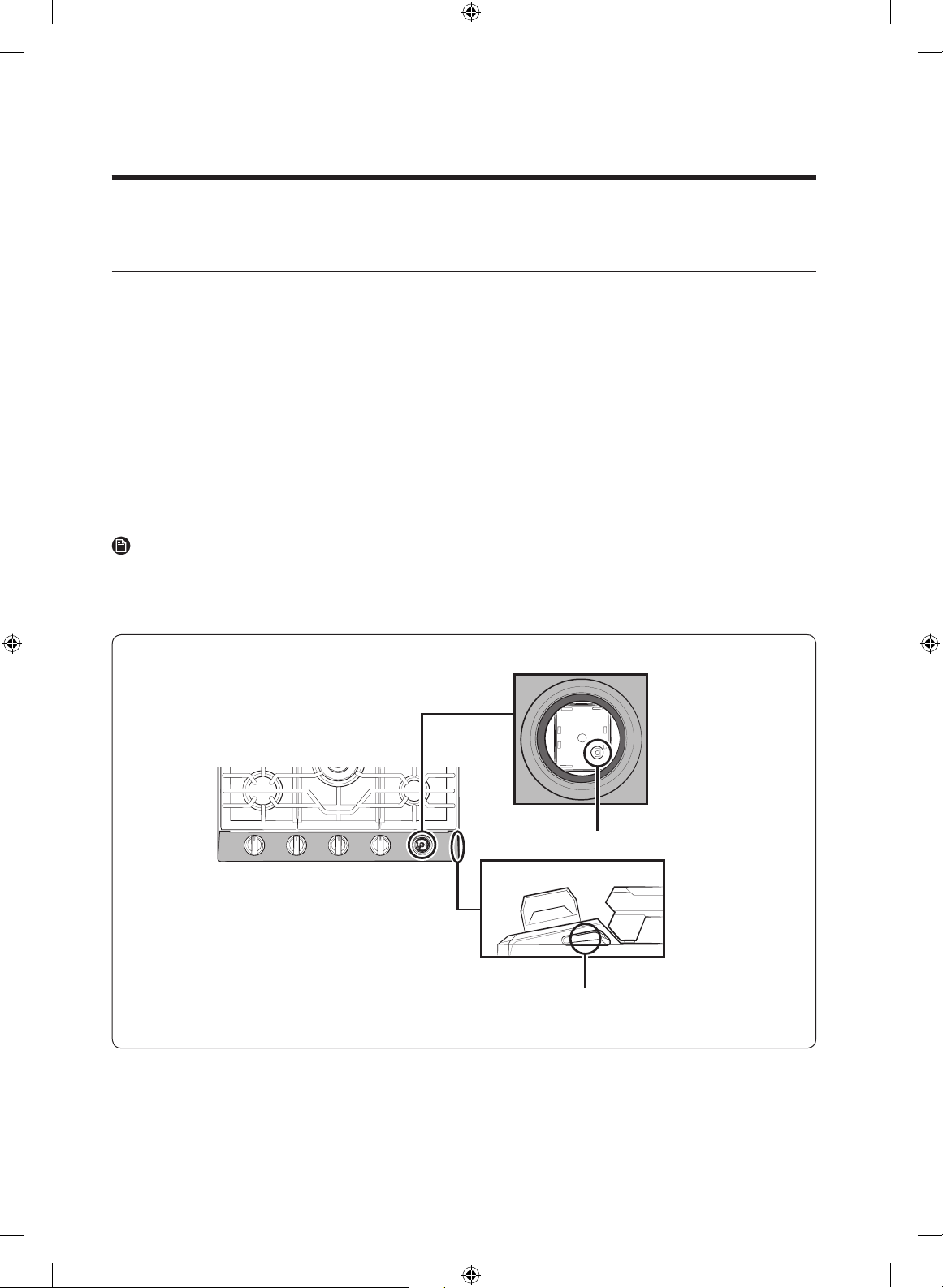

USO DE LA FUNCIÓN CONEXIÓN INTELIGENTE
Cómo conectar la cubierta
Para utilizar las funciones remotas de la cubierta o el horno Samsung, antes debe vincularlos a la
aplicación SmartThings.
1. Descargue y abra la aplicación SmartThings en su dispositivo inteligente.
2. Siga las instrucciones en pantalla de la aplicación y, luego, presione el botón Conexión inteligente
durante 3 segundos para conectar la cubierta.
3. Una vez completado el proceso, el indicador LED de Conexión inteligente deja de parpadear y se
vuelve sólido. La cubierta está conectada correctamente.
4. Si el indicador LED de Conexión inteligente no se enciende, siga las instrucciones en la aplicación
para volver a conectarse.
NOTA
El botón Conexión inteligente se encuentra debajo de la perilla de control DD. Si necesita presionar el
botón Conexión inteligente, sujete y jale la perilla de control DD para retirarla.
Botón Conexión inteligente
Indicador LED de Conexión inteligente
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 5 2018-07-31  4:18:37

6 Español
Guía rápida
USO DE LA FUNCIÓN DE CONTROL DE CAMPANA
NOTA
Este producto cuenta con un dispositivo Bluetooth que se puede utilizar para conectar la cubierta a los
modelos con control de campana de Samsung. A través de la conexión Bluetooth, puede utilizar la función de
control de campana en la aplicación SmartThings.
Para conocer las campanas y cubiertas con control de campana compatibles, consulte la tabla a continuación.
Cubierta de cocción a gas Campana
Modelo NA30N9755T*
NA36N9755T*
NK30K7000W*
NK36K7000W*
Para conectar un modelo con control de campana y una campana:
1. Descargue y ejecute la aplicación SmartThings en su teléfono inteligente. Luego, complete el procedimiento
de Conexión inteligente para conectar la cubierta.
2. Siga las instrucciones de Bluetooth del modelo con control de campana y active la conexión Bluetooth.
3. Presione el icono de Bluetooth en el panel de control de la campana. El LED del icono de Bluetooth
parpadea.
4. Presione el botón Bluetooth en la cubierta. La vinculación comienza.
5. Cuando naliza la vinculación, el LED del icono de Bluetooth deja de parpadear y queda encendido de
manera ja.
6. Siga las instrucciones del manual de usuario del modelo con control de campana y la guía de la aplicación
para utilizar el control de campana.
NOTA
El botón Bluetooth se encuentra debajo de la perilla de control DI. Si necesita presionar el botón
Bluetooth, sujete y jale la perilla de control DI para retirarla.
Botón de Bluetooth
DG68-01094A-01
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 6 2018-07-31  4:18:37

1 Français
EMPLACEMENT DES BRÛLEURS DE LA TABLE DE CUISSON ET DES
BOUTONS WIFI ET BLUETOOTH
Les boutons de commande permettent de faire fonctionner les brûleurs de la table de cuisson.
04
05
03
02
01
01 02 03 04 05
0607
ArG ArD
AvG AvD
Central
30" Modèle NA30N9755T*
04
05
03
02
01
01 02 03 04 05
0607
ArG ArD
AvG AvD
Central
36" Modèle NA36N9755T*
01/02. Brûleur semi-rapide
(Avant Gauche/Arrière Gauche) Mijotage et utilisation générale
03. Brûleur double haute puissance
(Central)
Mijotage et ébullition rapide dans les grandes
casseroles/poêles
04. Mijoteur (Arrière Droit) Mijotage
05. Brûleur rapide (Avant Droit) Utilisation générale
06. Bouton Wi-Fi (bouton de dessous)
07. Bouton Bluetooth (bouton de dessous)
Guide sommaire
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 1 2018-07-31  4:18:38

2 Français
Guide sommaire
DIMENSIONS ET INFORMATIONS RELATIVES À L'INSTALLATION
Dimensions de la table de cuisson entière
27/16" (62 mm)
du plan de travail à la surface
de la grille
31/8" (79,3 mm)
Hauteur  châssis
21" (533 mm)
22
3/8" (568 mm)
A
BC
Modèle A B C
NA30N9755T* 30"
(762 mm)
281/8"
(715 mm)
193/8"
(492,1 mm)
NA36N9755T* 36"
(914,4 mm)
3311/16"
(855 mm)
187/8"
(479 mm)
Dimensions du découpage de l'emplacement de la table de cuisson dans le plan de travail
Surface
combustible
verticale
D
E
G
G
F
Paroi
arrière
Distance minimale jusqu'à la paroi
latérale combustible au-dessus du plan
de travail (des deux côtés)
Modèle (D) Minimum (E) Minimum (F) Minimum (G) Minimum
NA30N9755T* 27/8"
(73 mm)
195/8"
(498,5 mm)
281/2"
(723,9 mm)
12"
(304,8 mm)
NA36N9755T* 33/8"
(85,7 mm)
191/8"
(485,8 mm)
337/8"
(860,4 mm)
12"
(304,8 mm)
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 2 2018-07-31  4:18:38

3 Français
Exigences d'emplacement et exigences en matière de raccordement électrique
• Pour assurer le dégagement de base pour la table de cuisson, les parois latérales du meuble doivent
être plus larges que le découpage de l'emplacement de la table de cuisson.
• Si le meuble dispose d'un tiroir, laissez un dégagement minimum de
39/16 " entre le plan de travail et
le haut du tiroir.
• Une installation électrique homologuée de 120 V, 60 Hz, CA avec un disjoncteur ou un fusible à
retardement de 20 A est exigée.
13" MAXI
(330 mm)
13" MAXI
(330 mm)
30" MINI
(762 mm)
30" MINI
(762 mm)
12" MINI
(304,8 mm)
30" : NA30N9755T* 36" : NA36N9755T*
12" MINI
(304,8 mm)
18" MINI
(457 mm)
18" MINI
(457 mm)
27/8" MINI
(73 mm)
12"
(304,8 mm)
33/8" MINI
(85,7 mm) 12"
(304,8 mm)
Prise électrique 12"
(30,5 cm) minimum
en dessous du plan
de travail
3
9
/ 16 "
(90,5 mm)
7/16"
(11,1 mm)
TIROIR
Installation par-dessus un four intégré
Coude à
90°
5" du plan de travail au centre
de l'orice de 2" de diam.
Orice de 2" de diam. (207/8"
du rebord antérieur du plan de
travail au centre de l'orice)
Vue de dessus de la table de cuisson
Côtés du
meuble
Reportez-vous à la procédure d'installation du four
intégré pour connaître les instructions d'installation
complètes.
Emplacements et dimensions de l'installation
Avant de l'appareil
Cordon d'alimentation de
39
3
/ 8 " (100 cm) de long
Arrivée de gaz
mâle
3
/ 8 "-18 NPT
* L'arrivée de gaz dépasse de
1
9
/ 16 " (4 cm) en bas.
Avant de la table
de cuisson
Châssis
1
1
/ 4 "
(3,2 cm)
1
15
/ 16 "
(5 cm)
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 3 2018-07-31  4:18:39

4 Français
Guide sommaire
CAOUTCHOUC D'EMBALLAGE ET SUPPORTS DE MAINTIEN
Caoutchouc
Module Wi-Fi
ATTENTION
• Lorsque vous insérez la table de cuisson dans le
découpage de son emplacement, ne retirez pas le
caoutchouc protégeant le module Wi-Fi. Veuillez le
retirer après avoir inséré la table de cuisson avec
précaution.
Module Connexion
intelligente
Installation correcte
• Lors du montage de la table de cuisson, assurez-vous
d'insérer cette dernière en commençant par l'avant.
Une insertion en commençant par l'arrière risque
d'endommager le module Wi-Fi.
REMARQUE
Vous pouvez détacher le module Connexion intelligente
avant d'installer la table de cuisson. Reportez-vous à la
procédure d'installation de la table de cuisson p.15 pour
obtenir des informations détaillées.
Guide d'installation des supports de maintien
Avant de l'appareil
Arrivée
de gaz
Cordon
d'alimentation
Installation des supports de maintien
Orices des supports
de maintien
Vis M4 L10
Vis M4 L16
Cas 1.
Plan de travail
Paroi latéral du
meuble sous-
comptoir
Support de
maintien Vis M4 L10
Vis W3/16 L75
Cas 2.
Plan de travail
Châssis
Support de
maintien
Châssis
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 4 2018-07-31  4:18:40

5 Français
UTILISATION DE LA FONCTION CONNEXION INTELLIGENTE
Comment connecter la table de cuisson ?
Pour pouvoir utiliser les fonctionnalités de gestion à distance de votre four ou table de cuisson
Samsung, vous devez le/la jumeler à l'application SmartThings.
1. Téléchargez et ouvrez l'application SmartThings, sur votre appareil mobile.
2. Suivez les instructions afchées sur l'écran de l'application, puis appuyez sur le bouton Connexion
intelligentependant 3 secondes pour connecter votre table de cuisson.
3. Une fois le processus terminé, le témoin Connexion intelligente arrête de clignoter et devient xe.
La table de cuisson est connectée avec succès.
4. Si le témoin Connexion intelligente ne s'allume pas, suivez les instructions sur l'application pour vous
reconnecter.
REMARQUE
Le bouton Connexion intelligente se trouve en dessous du bouton de commande avant droit. Si vous
devez appuyer sur le bouton Connexion intelligente, retirez le bouton de commande avant droit, en le
saisissant et en le tirant vers le haut bien à la verticale.
Bouton Connexion intelligente
Témoin Connexion intelligente
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 5 2018-07-31  4:18:40

6 Français
Guide sommaire
UTILISATION DE LA FONCTION DE CONTRÔLE DE LA HOTTE
REMARQUE
Cet appareil est équipé d'un dispositif Bluetooth que vous pouvez utiliser pour connecter la table de
cuisson aux modèles Samsung dotés de la fonction de contrôle de la hotte. Via la connexion Bluetooth,
vous pouvez utiliser la fonction de contrôle de la hotte sur l'application SmartThings.
Pour les tables de cuisson et les hottes correspondantes compatibles avec la fonction de contrôle de la
hotte, reportez-vous au tableau ci-dessous.
Table de cuisson au gaz Hotte
Modèle NA30N9755T*
NA36N9755T*
NK30K7000W*
NK36K7000W*
Pour se connecter à une hotte et un modèle doté de la fonction de contrôle de la hotte :
1. Téléchargez et ouvrez l'application SmartThings sur votre smartphone. Ensuite, suivez la procédure
Connexion intelligente pour vous connecter à la table de cuisson.
2. Suivez les instructions Bluetooth du modèle doté de la fonction de contrôle de la hotte, puis activez
la connexion Bluetooth.
3. Appuyez sur l'icône Bluetooth située sur le tableau de commande de la hotte. Le témoin de l'icône
Bluetooth clignote.
4. Appuyez sur le bouton Bluetooth sur la table de cuisson. Le processus de jumelage commence.
5. Une fois le jumelage par Bluetooth terminé, le témoin Bluetooth arrête de clignoter et devient xe.
6. Pour utiliser la fonction de contrôle de la hotte, suivez les instructions fournies dans le manuel
d'utilisation du modèle doté de la fonction de contrôle de la hotte et dans le guide de l'application.
REMARQUE
Le bouton Bluetooth se trouve en dessous du bouton de commande avant gauche. Si vous devez
appuyer sur le bouton Bluetooth, retirez le bouton de commande avant gauche, en le saisissant et en le
tirant vers le haut bien à la verticale.
Bouton Bluetooth
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 6 2018-07-31  4:18:40

Notes
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 7 2018-07-31  4:18:40

DG68-01094A-01
Quick-Guide_NA9300K_AA_DG68-01094A-01_EN+MES+CFR.indb 8 2018-07-31  4:18:40
