Sanborn mfg 200-2357 User manual

200-2357

Revision E

Operator Manual

Manuel de l’opérateur

Manual del operador

Single Stage, Belt Drive, Electric Air Compressors

Compresseurs d'air électriques à un étage à entraînement par courroie

Compresores eléctricos de aire, de una sola etapa y accionamiento por correa

200-2357_Rev. E_7-11

WARNING: Read and understand all safety precautions in this manual before operating. Failure to comply with

instructions in this manual could result in personal injury, property damage, and/or voiding of your warranty. The

manufacturer WILL NOT be liable for any damage because of failure to follow these instructions.

AVERTISSEMENT : Lisez et veillez à bien comprendre toutes les consignes de sécurité de ce manuel avant

d'utiliser l'appareil. Toute dérogation aux instructions contenues dans ce manuel peut entraîner l'annulation de la

garantie, causer des blessures et/ou des dégâts matériels. Le fabricant NE SAURA être tenu responsable de

dommages résultant de l'inobservation de ces instructions.

ADVERTENCIA: Lea y comprenda todas las precauciones de seguridad contenidas en este manual antes de

utilizar esta unidad. Si no cumple con las instrucciones de este manual podría ocasionar lesiones personales, daños

a la propiedad y/o la anulación de su garantía. El fabricante NO SERÁ responsable de ningún daño por no

acatar estas instrucciones.

Product style and configuration may vary.

Le style et la configuration du produit peuvent varier.

El estilo y la configuración del producto puede variar.

SAFETY GUIDELINES . . . . . . . . . . . . . . . . . . . . . . . . . . .3

OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Basic Air Compressor Components . . . . . . . . . . . . .6

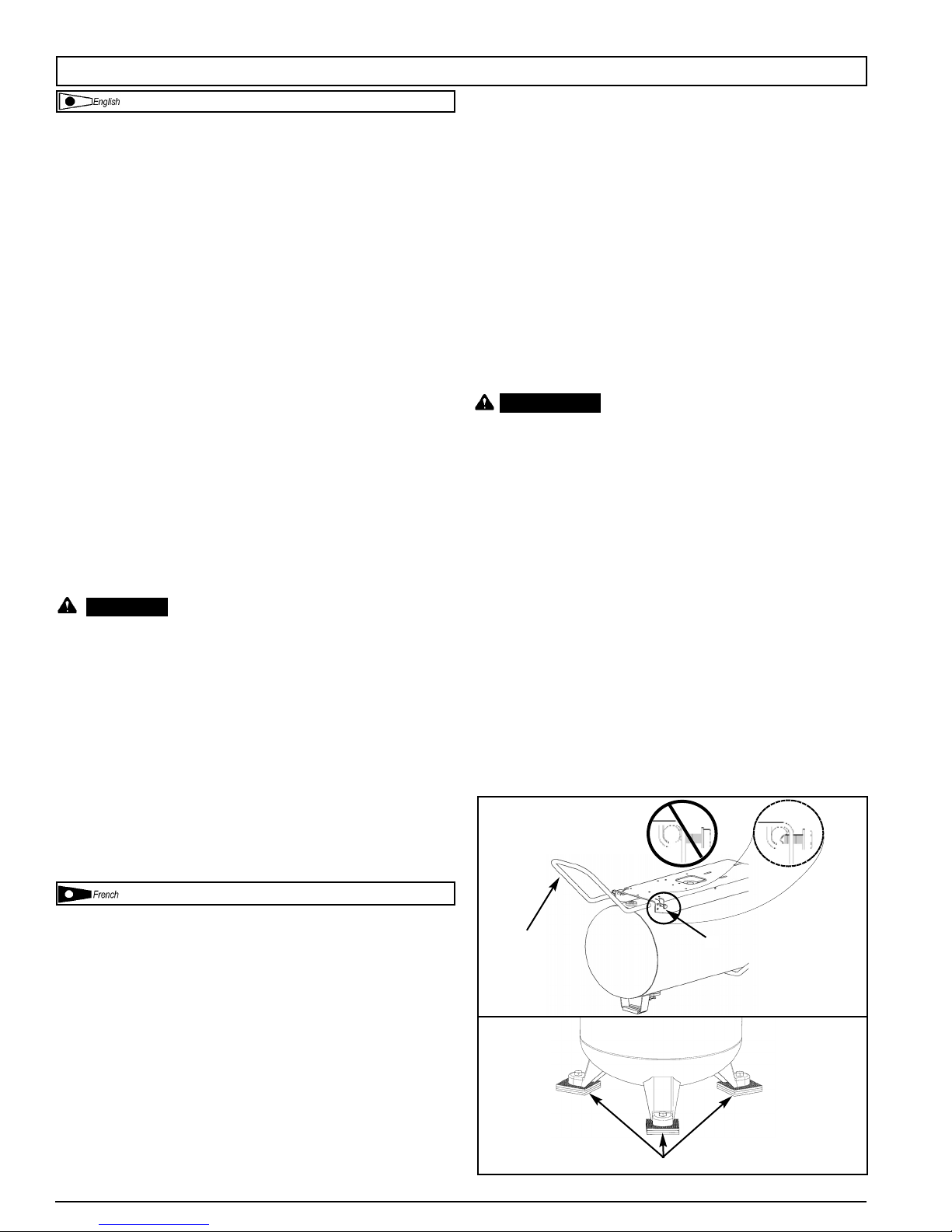

ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Assembling the Compressor . . . . . . . . . . . . . . . . . . .7

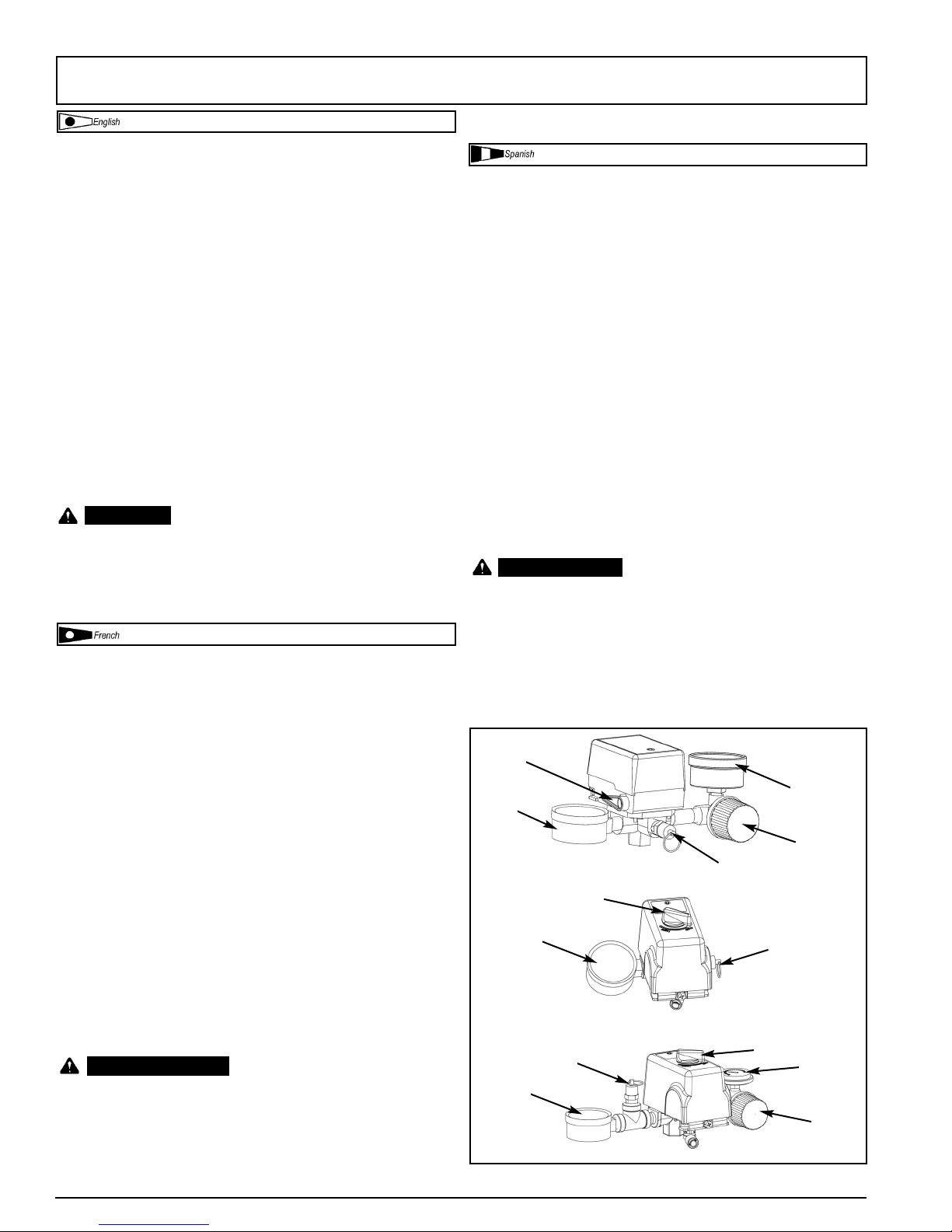

COMPRESSOR CONTROLS . . . . . . . . . . . . . . . . . . . . . .9

ELECTRICAL POWER REQUIREMENTS . . . . . . . . . . .10

Electrical Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Extension Cords . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Grounding Instructions . . . . . . . . . . . . . . . . . . . . . .10

MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Motor Reset Switch . . . . . . . . . . . . . . . . . . . . . . . . .12

BREAK-IN OF THE PUMP . . . . . . . . . . . . . . . . . . . . . . .13

OPERATING INSTRUCTIONS . . . . . . . . . . . . . . . . . . . .14

Daily Startup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Shutdown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

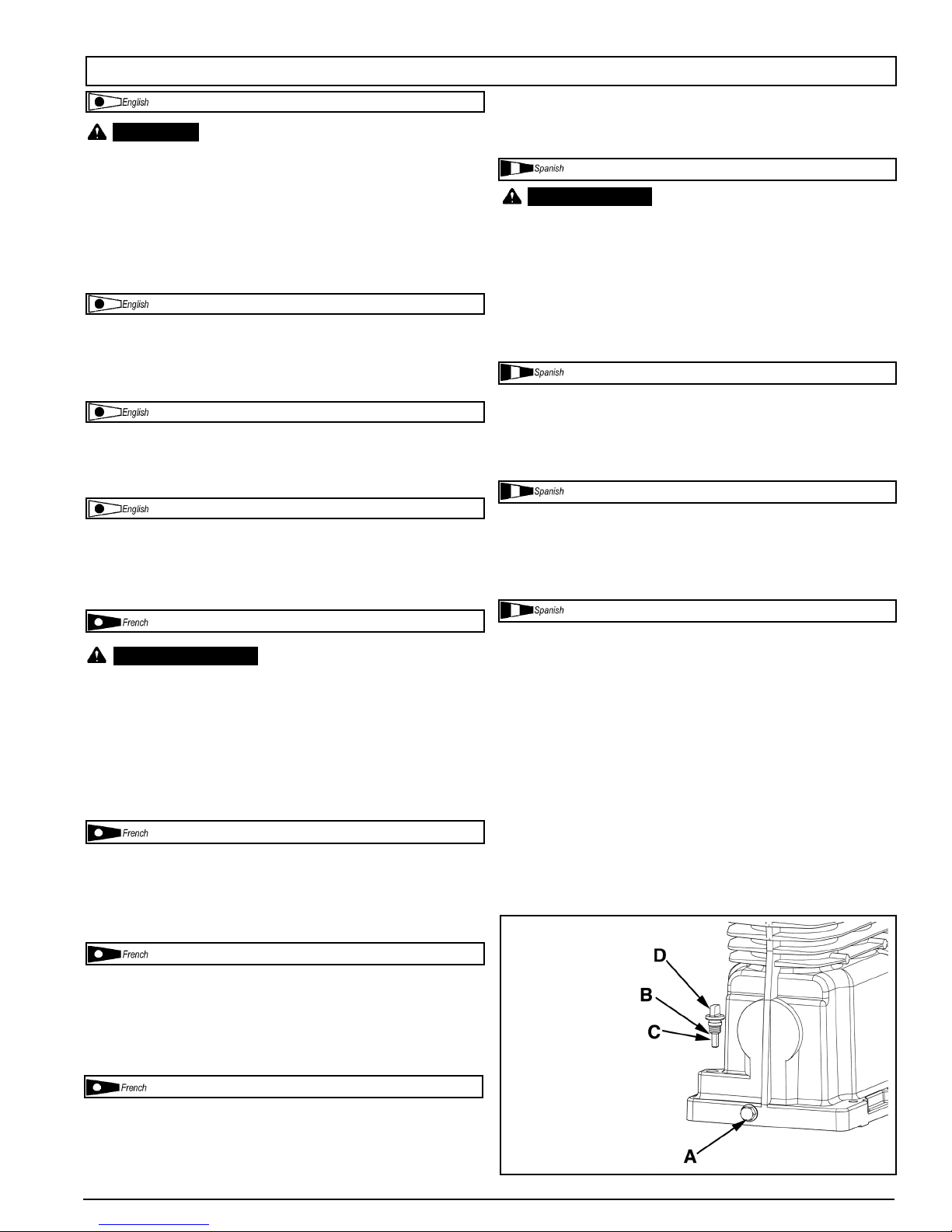

MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Draining the Tank . . . . . . . . . . . . . . . . . . . . . . . . . .16

Checking the Oil . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Changing the Oil . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Belt Tension and Pulley Alignment . . . . . . . . . . .17-18

Cleaning the Air Filter . . . . . . . . . . . . . . . . . . . . . . .19

Checking the Relief Valve . . . . . . . . . . . . . . . . . . . .19

Testing for Leaks . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

SERVICE INTERVAL . . . . . . . . . . . . . . . . . . . . . . . . . . .20

TROUBLESHOOTING CHART . . . . . . . . . . . . . . . . . . .21

GLOSSARY OF TERMS . . . . . . . . . . . . . . . . . . . . . . . .24

CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . .4

VUE D’ENSEMBLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Éléments de base du compresseur d’air . . . . . . . . . .6

ASSEMBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Assemblage du compresseur . . . . . . . . . . . . . . . . . .7

COMMANDES DU COMPRESSEUR . . . . . . . . . . . . . . . .9

SPÉCIFICATIONS DE L’ALIMENTATION

ÉLECTRIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11

Câblage électrique . . . . . . . . . . . . . . . . . . . . . . .10-11

Rallonges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10-11

Instructions de mise à la terre . . . . . . . . . . . . . . . . .11

REMISE EN MARCHE ET CÂBLAGE DU

MOTEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Interrupteur de remise en marche du moteur . . . . .12

RODAGE DE LA POMPE . . . . . . . . . . . . . . . . . . . . . . . .13

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . . . . . . . .14-15

Mise en marche quotidienne . . . . . . . . . . . . . . .14-15

Arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Vidange du réservoir . . . . . . . . . . . . . . . . . . . . . . . .16

Vérification du niveau d’huile . . . . . . . . . . . . . . . . . .16

Vidange d’huile . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Tension de la courroie et alignement de la poulie17-18

Nettoyage du filtre à air . . . . . . . . . . . . . . . . . . . . . .19

Vérification de soupape de décharge . . . . . . . . . . .19

Essai d’étanchéité . . . . . . . . . . . . . . . . . . . . . . . . . .19

Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

ENTRETIEN PÉRIODIQUE . . . . . . . . . . . . . . . . . . . . . .20

DÉPANNAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

GLOSSAIRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

PAUTAS DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . .5

RESUMEN GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Componentes básicos del compresor de aire . . . . . .6

MONTAJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Montaje del compresor . . . . . . . . . . . . . . . . . . . . . . .8

CONTROLES DEL COMPRESOR . . . . . . . . . . . . . . . . . .9

REQUERIMIENTOS DE ALIMENTACIÓN ELÉCTRICA 11

Cableado eléctrico . . . . . . . . . . . . . . . . . . . . . . . . . .11

Cordones prolongadores . . . . . . . . . . . . . . . . . . . . .11

Instrucciones de conexión a tierra . . . . . . . . . . . . . .11

CONVERSIÓN DEL CABLE ELÉCTRICO . . . . . . . . . .12

MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Interruptor de restablecimiento del motor . . . . . . . .12

MARCHA INICIAL DEL BOMBA . . . . . . . . . . . . . . . . . . .13

INSTRUCCIONES OPERATIVAS . . . . . . . . . . . . . . . . .15

Arranque diario . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Parada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

MANTENIMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Desagüe del tanque . . . . . . . . . . . . . . . . . . . . . . . . .16

Verificación del nivel de aceite . . . . . . . . . . . . . . . .16

Cambio de aceite . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Tensión de la correa y alineación de la polea . .17-18

Limpieza del filtro de aire . . . . . . . . . . . . . . . . . . . . .19

Revisión de la válvula de alivio . . . . . . . . . . . . . . . .19

Detección de fugas . . . . . . . . . . . . . . . . . . . . . . . . .19

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . .19

INTERVALOS DE SERVICIO . . . . . . . . . . . . . . . . . . . . .20

CUADRO DE DETECCIÓN DE FALLOS . . . . . . . . . . . .23

GLOSARIO DE TÉRMINOS . . . . . . . . . . . . . . . . . . . . . .24

TABLE OF CONTENTS

TABLE DES MATIÈRES

INDICE

200-23572

200-2357 3

SAFETY GUIDELINES

The following information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this

information, we use the following symbols. Please read the manual and pay attention to these sections.

– A POTENTIAL HAZARD THAT WILL CAUSE SERIOUS INJURY OR LOSS OF LIFE.

– A POTENTIAL HAZARD THAT COULD CAUSE SERIOUS INJURY OR LOSS OF LIFE.

– A POTENTIAL HAZARD THAT MAY CAUSE MODERATE INJURY OR DAMAGE TO EQUIPMENT.

WARNING:

DANGER:

CAUTION:

1. RISK OF FIRE OR EXPLOSION. Never spray

flammable liquids in a confined area. It is normal for

the motor and pressure switch to produce sparks

while operating. If sparks come into contact with

vapors from gasoline or other solvents, they may

ignite, causing fire or explosion. Always operate the

compressor in a well–ventilated area. Do not smoke

while spraying. Do not spray where sparks or flame

are present. Keep compressor as far from spray area

as possible.

2. RISK OF BURSTING. Do not weld, drill or modify the

air tank of this compressor. Welding or modifications

on the air compressor tank can severely impair tank

strength and cause an extremely hazardous

condition. Welding or modifying the tank in any

manner will void the warranty.

3. RISK OF ELECTRICAL SHOCK. Never use an

electric air compressor outdoors when it is raining or

on a wet surface, as it may cause an electric shock.

4. RISK OF INJURY. This unit starts automatically.

ALWAYS shut off the compressor, remove the plug

from the outlet, and bleed all pressure from the

system before servicing the compressor, and when

the compressor is not in use. Do not use the unit with

the shrouds or beltguard removed. Serious injury

could occur from contact with moving parts.

5. RISK OF BURSTING. Check the manufacturer’s

maximum pressure rating for air tools and

accessories. Compressor outlet pressure must be

regulated so as to never exceed the maximum

pressure rating of the tool. Relieve all pressure

through the hose before attaching or removing

accessories.

6. RISK OF BURNS. High temperatures are generated

by the pump and manifold. To prevent burns or other

injuries, DO NOT touch the pump, manifold or

transfer tube while the pump is running. Allow them to

cool before handling or servicing. Keep children away

from the compressor at all times.

7. RISK TO BREATHING. Be certain to read all labels

when you are spraying paints or toxic materials, and

follow the safety instructions. Use a respirator mask if

there is a chance of inhaling anything you are

spraying. Read all instructions and be sure that your

respirator mask will protect you. Never directly inhale

the compressed air produced by a compressor. It is

not suitable for breathing purposes.

8. RISK OF EYE INJURY. Always wear ANSI Z87.1

approved safety goggles when using an air

compressor. Never point any nozzle or sprayer toward

a person or any part of the body. Equipment

can cause serious injury if the spray penetrates the

skin.

9. RISK OF BURSTING. Do not adjust the relief valve

for any reason. Doing so voids all warranties. The

relief valve has been pre-set at the factory for the

maximum pressure of this unit. Personal injury and /or

property damage may result if the relief valve is

tampered with.

10. RISK OF BURSTING.Do not use plastic or pvc pipe

for compressed air. Use only gavanized steel pipe and

fittings for compressed air distribution lines.

11. RISK TO HEARING. Always wear hearing protection

when using an air compressor. Failure to do so may

result in hearing loss.

12. The power cord on this product contains lead, a

chemical known to the State of California to cause

cancer, and birth defects or other reproductive harm.

Wash hands after handling.

NOTE: ELECTRICAL WIRING. Refer to the air compressor’s

serial label for the unit’s voltage and amperage

requirements. Ensure that all wiring is done by a

licensed electrician, in accordance with the National

Electrical code.

WARNING

1. Drain the moisture from the tank on a daily basis. A

clean, dry tank will help prevent corrosion.

2. Pull the pressure relief valve ring daily to ensure that

the valve is functioning properly, and to clear the

valve of any possible obstructions.

3. To provide proper ventilation for cooling, the

compressor must be kept a minimum of 12 inches (31

cm) from the nearest wall, in a well–ventilated area.

4. To prevent damage to tank and compressor on

stationary models, the tank must be shimmed so the

pump base is level within 1/8” to distribute oil

properly. All feet must be supported, shimming where

necessary, prior to attaching to the floor. Fasten all

feet to floor. We also recommend the use of vibration

pads (094-0115) under tank feet.

5. Fasten the compressor down securely if transporting

is necessary. Pressure must be released from the

tank before transporting.

6. Protect the air hose from damage and puncture.

Inspect them weekly for weak or worn spots, and

replace if necessary.

7. To reduce the risk of electric shock, do not expose to

rain. Store indoors.

CAUTION

CALIFORNIA PROPOSITION 65 WARNING:

This product contains chemicals known to the State of

California to cause cancer, birth defects and/or reproductive

harm.

WARNING

200-23574

Les informations suivantes concernent VOTRE SÉCURITÉ et LA PROTECTION DU MATÉRIEL CONTRE LES PANNES. Pour vous aider

à identifier la nature de ces informations, nous utilisons les symboles suivants. Veuillez lire le manuel et prêter attention à ces sections.

– DANGER POTENTIEL POUVANT ENTRAÎNER DE GRAVES BLESSURES OU LA MORT.

– DANGER POUVANT CAUSER DES BLESSURES GRAVES VOIRE MORTELLES.

– DANGER POUVANT CAUSER DES BLESSURES MOYENNEMENT GRAVES OU

L'ENDOMMAGEMENT DE L'APPAREIL.

AVERTISSEMENT:

DANGER:

ATTENTION:

CONSIGNES DE SÉCURITÉ

1. RISQUE D’INCENDIE OU D’EXPLOSION. Ne jamais

vaporiser de liquides inflammables dans un endroit

confiné. Il est normal que le moteur et le manostat

produisent des étincelles pendant le

fonctionnement. Si les étincelles entrent en contact

avec les vapeurs d’essence ou d’autres solvants,

ces vapeurs peuvent s’enflammer et causer un

incendie ou une explosion. Utilisez toujours le

compresseur dans une zone bien aérée. Ne fumez

pas quand vous pulvérisez. Ne pulvérisez pas en

présence d’étincelles ou d flammes. Placez le

compresseur aussi loin que possible de la zone de

pulvérisation.

2. RISQUE D’ÉCLATEMENT. Ne soudez pas, ne percez

pas ou ne modifiez pas le réservoir d'air de ce

compresseur. La soudure ou des modifications sur le

réservoir du compresseur d'air peut sensiblement

altérer sa solidité et causer des conditions d’utilisation

extrêmement dangereuses. La soudure ou la

modification quelconque du réservoir entraînera

l’annulation de la garantie.

3. RISQUE DE CHOC ÉLECTRIQUE. N’utilisez jamais

un compresseur d’air électrique à l’extérieur quand il

pleut ou sur une surface mouillée sous peine de vous

exposer à une décharge électrique.

4. RISQUE DE BLESSURE. Cet appareil se met en

marche automatiquement. Arrêttez TOUJOURS le

compresseur, débranchez-le de la prise de courant et

purgez toute la pression du circuit avant de procéder à

l'entretien du compresseur ou lorsque vous ne l'utilisez

pas. N'utilisez pas l'appareil sans les protections ou le

garde-courroie. Risque de blessures graves en cas de

contact avec les pièces en mouvement !

5. RISQUE D’ÉCLATEMENT. Vérifiez les spécifications

de pression maximum recommandées par le fabricant

pour les outils et les accessoires pneumatiques. La

pression de sortie du compresseur doit être réglée de

façon à ne jamais dépasser la pression maximum

nominale de l'outil. Dépressurisez entièrement le tuyau

avant de raccorder ou de débrancher des accessoires.

6. RISQUE D’ÉCLATEMENT. Les températures élevées

sont produites par la pompe et la tubulure. Pour éviter

toute brûlure ou d'autres blessures, NE TOUCHEZ

PAS la pompe, le distributeur ou le tube de transfert

tandis que la pompe fonctionne. Laissez-les refroidir

avant de les manipuler ou de procéder à leur entretien.

Ne laissez jamais les enfants s'approcher du

compresseur.

7. RISQUE RESPIRATOIRE. Veillez à lire toutes les

étiquettes quand vous pulvérisez de la peinture ou des

matériaux toxiques, et suivez les consignes de

sécurité. Utilisez un masque à gaz si vous risquez

d'inhaler le produit pulvérisé. Lisez toutes les

instructions et veillez à ce que le masque à gaz assure

votre protection. Ne jamais inhaler l’air comprimé d’un

compresseur. Il ne convient pas à la respiration.

8. RESQUE DE BLESSURE AUX YEUX. Porter toujours

des lunettes de sécurité homologuées ANSI Z87.1 lors

de l’utilisation d’un compresseur d’air. Ne dirigez

jamais une buse ou un pulvérisateur vers quelqu'un ou

une quelconque partie du corps. Ce matériel peut

causer des blessures graves si le produit vaporisé

pénètre dans la peau.

9. RISQUE D’ÉCLATEMENT.Ne régler la soupape de

décharge sous aucun prétexte : ceci aurait pour effet

d'annuler toutes les garanties. La soupape de

décharge est pré-réglée en usine à la pression

maximum de l'unité. L'altération de la soupape de

décharge risque d'entraîner des blessures et/ou des

dégâts matériels.

10. RISQUE D’ÉCLATEMENT.N'utilisez pas de tuyaux en

plastique ou en PVC pour l'air comprimé. Utilisez

uniquement des tuyaux et des raccords en acier

galvanisé pour le circuit de distribution de l'air

comprimé.

11. RISQUE AUDITIF. Porter toujours des protecteurs

d’oreilles en utilisant un compresseur d’air. Dans le cas

contraire, il y a risque de perte d’audition.

12. Le cordon d'alimentation de ce produit contient du

plomb, un produit chimique reconnu par l'État de

Californie comme pouvant causer le cancer, des

malformations à la naissance ou autres problèmes de

reproduction. Lavez-vous les mains après utilisation.

REMARQUE: CÂBLAGE ÉLECTIQUE. Pour savoir quelles

sont les normes d’intensité et de tension de l’appareil,

référez-vous à l’étiquette du numéro de série du

compresseur d’air. Veillez à ce que tout le câblage soit

effectué par un electicien qualifié conformément au

Code National Électrique des E.U.

AVERTISSEMENT

ATTENTION

1. Vidangez tous les jours l'humidité accumulée dans le

réservoir. Pour éviter la corrosion, le réservoir doit être

propre et sec.

2. Tirez tous les jours sur l'anneau de la soupape de décharge

pour vous assurer qu'elle fonctionne correctement et

éliminer toutes les obstructions possibles de la soupape.

3. Pour assurer une ventilation correcte pour le

refroidissement, le compresseur doit être placé à une

distance minimum de 31 cm (12 pouces) du mur le plus

proche, dans une zone bien aérée.

4. Pour éviter tout endommagement du réservoir et du

compresseur sur les modèles fixes, calez le réservoir de

façon à ce que la pompe soit à niveau à ± 3 mm (1/8") pour

distribuer correctement l'huile. Tous les pieds doivent être

soutenus et des cales doivent être placées aux endroits

nécessaires avant la fixation au sol. Fixez tous les pieds au

sol. Il est également recommandé de placer des tampons

d'amortissement (094-0115) sous les pieds du réservoir.

5. Si vous transportez le compresseur, fixez-le bien. Avant de

le transporter, il faut d'abord dépressuriser le réservoir.

6. Protégez le tuyau d'air contre les risques

d'endommagement et de perforation. Inspectez-le chaque

semaine pour déceler toute trace de faiblesse ou d'usure et

remplacez-le au besoin.

7. Pour réduire les risques de décharge électrique, protégez

l'appareil de la pluie. Entreposez-le à l'intérieur.

CALIFORNIE PROPOSITION 65

AVERTISSEMENT: Ce produit contient des produits chimiques

connus de l’État de Californie comme causant des cancers, des

anomalies congénitales et/ou présentant des dangers pour la

reproduction.

AVERTISSEMENT

200-2357 5

ADVERTENCIA

PAUTAS DE SEGURIDAD

La información que sigue se refiere a la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS DEL EQUIPO. Como

ayuda para reconocer esta información, usamos los siguientes símbolos. Lea por favor el manual y preste atención a estas secciones.

- UN POSIBLE RIESGO QUE CAUSARÁ LESIONES GRAVES O LA PÉRDIDA DE LA VIDA.

- UN RIESGO POTENCIAL QUE PODRÍA PROVOCAR GRAVES LESIONES O MUERTE.

- UN RIESGO POTENCIAL QUE PODRIA PROVOCAR LESIONES LEVES O DAÑAR EL EQUIPO.

ADVERTENCIA:

PELIGRO:

PRECAUCIÓN:

1. RIESGO DE INCENDIO O EXPLOSIÓN. Nunca rocíe

líquidos inflamables en un área confinada. Es normal

que el motor y el interruptor de presión produzcan

chispas al estar en funcionamiento. Si las chispas

entran en contacto con los vapores de la gasolina o con

otros disolventes, éstos podrían encenderse, causando

un incendio o una explosión. Siempre opere el

compresor en un lugar bien ventilado. No fume al

rociar. No rocíe donde existan chispas o llama.

Mantenga el compresor tan lejos del lugar de rociado

como sea posible.

2. RIESGO DE EXPLOSIÓN. No suelde, no perfore ni

modifique el tanque del aire de este compresor. La

soldadura o las modificaciones en el tanque del

compresor de aire podrían deteriorar gravemente la

resistencia del tanque y causar una condición

extremadamente peligrosa. Soldar o modificar el

tanque de cualquier manera anulará la garantía.

3. RIESGO DE DESCARGA ELÉCTRICA. Nunca utilice

un compresor eléctrico de aire en el exterior cuando

esté lloviendo ni lo coloque sobre una superficie

mojada, ya que esto podría causar descargas

eléctricas.

4. RIESGO DE LESIONES. Esta unidad arranca

automáticamente. SIEMPRE apague el compresor,

quite el enchufe del tomacorrientes, y purgue toda la

presión del sistema antes de realizar el servicio al

compresor y cuando el compresor no esté en uso. No

utilice la unidad sin las cubiertas o sin el protector de la

correa ya que podría sufrir lesiones por el contacto con

las piezas móviles.

5. RIESGO DE EXPLOSIÓN.Verifique la presión nominal

máxima sugerida por el fabricante para las

herramientas y los accesorios neumáticos. La presión

de salida del compresor se debe regular de tal manera

que nunca se exceda la presión nominal máxima de la

herramienta. Antes de conectar o retirar accesorios,

alivie toda presión del tubo.

6. RIESGO DE QUEMADURAS. La bomba y el múltiple

producen altas temperaturas. Para prevenir

quemaduras u otro tipo de heridas, NO TOQUE la

bomba, el múltiple ni el tubo de transferencia mientras

la bomba se está funcionando. Permita que se enfríe

antes de manipularlos o realizar el servicio necesario.

Mantenga a los niños alejados del compresor en todo

momento.

7. RIESGO PARA LA RESPIRACIÓN. Asegúrese de leer

todas las etiquetas cuando esté rociando pinturas o

materiales tóxicos, y siga las instrucciones de

seguridad. Use una careta respiratoria si existe la

posibilidad de inhalar algún producto al rociar. Lea

todas las instrucciones y asegúrese de que su careta

respiratoria le proteja. Nunca inhale directamente el

aire comprimido producido por un compresor. No es

adecuado para respirarly.

8. RIESGO DE LESIONES OCULARES. Cuando utilice

un compresor de aire siempre use gafas de seguridad

aprobadas según ANSI Z87.1. Nunca dirija la boquilla

ni el rociador hacia una persona ni hacia alguna parte

del cuerpo. El equipo puede causar una lesión grave

si el rocío penetra en la piel.

9. RIESGO DE EXPLOSIÓN. No ajuste la válvula de

alivio. En caso contrario, se anularán todas las

garantías. La válvula de alivio fue ajustada de fábrica

para que la unidad funcione a su presión máxima. Si

se altera la válvula podría ocurrir un accidente con

lesiones a personas o daños a la propiedad.

10. RIESGO DE EXPLOSIÓN.No use tubería de plástico ni

de PVC para el sistema de aire comprimido. Use sólo

tubería y conectores de acero galvanizado para las

líneas de distribución de aire comprimido.

11. RIESGO AL SENTIDO DEL OÍDO. Siempre use

protectores auditivos cuando use un compresor de

aire. Si no lo hace podría sufrir pérdida de la audición.

12. El cable de energía de este producto contiene plomo,

un elemento químico que según el Estado de California

puede producir cáncer y malformaciones de nacimiento

u otros problemas de reproducción. Lávese las manos

después de utilizarlo.

NOTA: CABLEADO ELECTRICO. Refiérase al rótulo del

número de serie del compresor de aire para conocer los

requerimientos de voltaje y amperaje de la unidad.

Cerciórese de que todo el cableado lo instala un electicista

capacitado, de conformidad con el Código Eléctrico

Nacional.

1. Elimine la humedad del tanque todos los días. Un tanque

limpio y seco ayudará a evitar la corrosión.

2. Tire del anillo de la válvula de alivio de la presión todos los

días para asegurarse de que la válvula esté funcionando

adecuadamente y para eliminar cualquier obstrucción en la

válvula.

3. A fin de lograr una ventilación adecuada para el

enfriamiento, el compresor debe mantenerse a un mínimo

de 31 cm (12 pulgadas) de la pared más cercana, en una

zona bien ventilada.

4. Para evitar daños al tanque y al compresor en modelos

fijos, se debe calzar el tanque de manera que la base de la

bomba quede nivelada dentro de 3 mm (1/8") , a fin de

distribuir correctamente el aceite. Se deben apoyar todos

las patas, calzando donde sea necesario, antes de fijarlas

al piso. Asegure todas las pies en el piso. También se

recomienda el uso de calzos antivibratorios (094-0115)

debajo de las patas del tanque.

5. Sujete el compresor muy bien si es necesario su transporte.

Debe liberarse la presión del tanque antes de su transporte.

6. Proteja la manguera de aire contra daños y pinchaduras.

Inspecciónelos todas las semanas para comprobar que no

existen zonas débiles o desgastadas, y reemplácelos si

fuera necesario.

7. Para reducir el riesgo de choque eléctrico, proteja la unidad

de la lluvia. Almacene en el interior.

PRECAUCIÓN

ADVERTENCIA DE LA PROPUESTA

DE LEY 65 DE CALIFORNIA: Este producto contiene

substancias químicas que, consta al Estado de California,

producen cáncer, malformaciones congénitas o daños

reproductivos.

ADVERTENCIA

The basic components of the air compressor are the

electric motor, pump, pressure switch and tank.

The electric motor (see A) powers the pump. The electric

motor is equipped with an overload protector to help prevent

possible motor burnout. If the motor becomes overheated, the

overload protector will shut it down. Should this occur, allow the

motor to cool for 10-15 minutes, then press (never force) the

motor reset switch to restart the motor.

The pump (see B) compresses the air and discharges it

into the tank.

The tank (see C) stores the compressed air.

The pressure switch (see D) shuts down the motor and

relieves air pressure in the pump and transfer tube when the air

pressure in the tank reaches the kick–out pressure. As

compressed air is used and the pressure level in the tank drops

to the kick–in pressure, the pressure switch restarts the motor

automatically, without warning and the pump resumes

compressing air.

The air line outlet (see E). Connect 1/4” NPT air hose to

this outlet.

Éléments de base du compresseur d'air

Les éléments de base du compresseur d'air sont le moteur

électrique, la pompe, le manostat et le réservoir.

Le moteur électrique (A) actionne la pompe. Il est équipé

d'un protecteur de surcharge pour ne pas griller. Le protecteur

de surcharge arrête le moteur dès qu'il surchauffe. Dans ce

cas, laissez-le refroidir pendant 10 à 15 minutes, puis appuyez

sans forcer sur l'interrupteur de remise en marche du moteur

pour le redémarrer.

La pompe (B) comprime l'air.

Le réservoir (C) contient l'air comprimé.

Le manostat (D) arrête le moteur et libère la pression d'air

dans la pompe et le tube de transfert quand la pression dans le

réservoir atteint la pression de fermeture. Au fur et à mesure

que l'air comprimé est utilisé et que le niveau de pression dans

le réservoir baisse jusqu'à la pression d'ouverture, le manostat

remet le moteur en marche automatiquement, sans

avertissement, et la pompe reprend la compression d'air.

Le sortie d’air (voir E). Raccorder le tuyau pneumatique

NPT de 6.35 mm (1/4 po) à cette sortie.

Los componentes básicos del compresor de aire son el

motor eléctrico, la bomba, el interruptor de presión y el tanque.

El motor eléctrico (vea A) acciona la bomba. El motor

eléctrico está equipado con un protector contra sobrecarga

para ayudar a evitar el quemado posible del motor. Si el motor

llegará a sobrecalentarse, el protector contra sobrecarga lo

apagará. En caso de ocurrir esto, permita que el motor se

enfríe durante 10 a 15 minutos y luego presione (nunca fuerce)

el interruptor de restablecimiento del motor para volver a

arrancar el motor.

La bomba (vea B) comprime el aire y lo descarga hacia el

tanque.

El tanque (vea C) almacena el aire comprimido.

El interruptor de presión (vea D) apaga el motor y alivia la

presión del aire en la bomba y el tubo de transferencia cuando

la presión del aire en el tanque alcanza el límite establecido en

fábrica. Al ir usándose el aire comprimido y bajar el nivel de

presión en el tanque hasta llegar al nivel preestablecido, el

interruptor de presión vuelve a arrancar el motor y la bomba

continúa comprimiendo el aire.

El salida de la línea de aire (vea E ). Conecte la

manguera de aire de 6.35 mm (1/4”) NPT en esta salida.

OVERVIEW \ VUE D’ENSEMBLE \ RESUMEN GENERAL

BASIC AIR COMPRESSOR COMPONENTS

ÉLÉMENTS DE BASE DU COMPRESSEUR D’AIR

COMPONENTES BÁSICOS DEL

COMPRESOR DE AIRE

200-23576

1. Unpack the air compressor. Inspect the unit for damage. If

the unit has been damaged in transit, contact the carrier

and complete a damage claim. Do this immediately

because there are time limitations to damage claims.

The carton should contain:

•air compressor

•handle (portable models only)

•operator and parts manuals

2. Check the compressor’s serial label to ensure that you

have received the model ordered, and that it has the

required pressure rating for its intended use.

3. If necessary for your model, install the handle (see A) by

inserting the ends into the base and secure with the bolts

(see B) provided. Tighten bolts against base.

4. Locate the compressor according to the following

guidelines:

a. Position the compressor near a grounded electrical

outlet (see GROUNDING INSTRUCTIONS, page 10).

Avoid using an extension cord; use a longer hose

instead.

b. The flywheel side of the compressor must be at least

12 inches (31 cm) from any wall or obstruction, in a

clean, well-ventilated area, to ensure sufficient air

flow and cooling.

c. In cold climates, store portable compressors in a

heated building when not in use. This will reduce

problems with lubrication, motor starting and freezing

of water condensation.

On stationary models the shipping pallet

is not designed as a base for an operating compressor.

d. Remove the compressor from the shipping pallet and

place it on the floor or a hard, level surface. The

compressor must be level to ensure proper

lubrication of the pump and good drainage of the

moisture in the tank.

e. We recommend the use of rubber vibration pads

under the feet (see D) of stationary units p/n

(094-0137). Bolting holes are provided in the tank feet.

Place shims between the feet and the vibration pads

as necessary to make the tank platform level to within

1/8” to distribute oil properly. Bolt the compressor to

the floor. Tighten the bolts, alternating between bolts

often to obtain even tightness. Do not overtighten the

bolts.

5. Connect an air hose (not included) to the manifold outlet.

1. Sortez le compresseur d’airde sa boîte. Inspectez–le pour

vous assurer qu’il n’est pas endommagé. S’i a été

endommagé pendant le transport, référez–vous à

l’étiquette de transport et déclarez les dommages aux

transporteur. Faites cette démarche immédiatement étant

donné les délais limites des demandes d’indemnisation.

Le carton doit contenir:

•compresseur d’air

•poignée (modèles portatifs uniquement))

•manuel de l’opérateur et manuel de pièces

2. Vérifiez l'étiquette du numéro de série du compresseur

pour vous assurer qu'il s'agit bien du modèle commandé et

que la pression nominale est conforme à l'utilisation

prévue.

3. Si cela est nécessaire pour votre modèle, installez la

poignée (A) en insérant les extrémités dans la base et en

les fixant à l'aide des boulons (B) fournis. Serrez les

boulons contre la base.

4. Positionnez le compresseur conformément aux

recommandations suivantes :

a. Placez le compresseur près d'une prise de courant

mise à la terre (voir INSTRUCTIONS DE MISE

À LA TERRE, p. 11). Évitez d'utiliser une

rallonge ; utilisez plutôt un tuyau flexible plus long.

b. Pour assurer un écoulement d'air et un

refroidissement suffisants, le côté du volant-moteur

du compresseur doit se trouver dans une zone propre

et bien ventilée, et à une distance de 31 cm (12

pouces) du mur ou de toute autre obstruction.

c. Dans des climats froids, entreposez les compresseurs

portatifs dans un bâtiment chauffé lorsqu'ils ne sont

pas en service pour réduire les problèmes de

lubrification, de démarrage du moteur et de gel de

l'eau produite par condensation.

Sur les modèles stationnaires la

palette d'expédition n'est pas conçue comme base

pour un compresseur de fonctionnement.

d. Enlevez le compresseur de la palette d'expédition et

placez-le sur le sol ou sur une surface dure et

horizontale. Le compresseur doit être à niveau pour

assurer le graissage de la pompe et une vidange

correcte de l'eau condensée dans le réservoir.

e. Nous vous recommandons de placer des tampons

d'amortissement en caoutchouc sous les pieds (D)

des appareils fixes (no de réf. 094-0137). Les pieds

du réservoir comportent des trous pour boulons.

Placez les cales entre les pieds et les tampons

d'amortissement selon les besoins pour que la plate-

forme du réservoir soit à niveau à ± 3 mm (1/8") et

assurer ainsi la distribution correcte de l'huile.

Boulonnez le compresseur au sol. Serrez les boulons

en alternant fréquemment entre les boulons pour

assurer un serrage uniforme. Ne serrez pas trop les

boulons.

5. Reliez des tuyaux d'air (non inclus) à la sortie diverse.

CAUTION:

ATTENTION:

ASSEMBLY / ASSEMBLAGE

ASSEMBLING THE COMPRESSOR

ASSEMBLAGE DU COMPRESSEUR

200-2357 7

1. Desembale el compresor de aire. Inspeccione la unidad

para verificar que no sufrió daños. Si la unidad ha sido

dañada durante el transporte, comuníquese con la

empresa transportadora y complete una reclamación por

daños. Haga esto de inmediato porque existen

limitaciones de tiempo respecto a las reclamaciones por

daños.

La caja debe contener los elementos siguientes:

•compresor de aire

•manija (sólo modelos portátiles)

•manual del operador y manual de piezas

2. Verifique el rótulo del número de serie del compresor para

asegurarse de que haya recibido el modelo que pidió

y que el mismo tenga la presión nominal requerida para el

uso deseado.

3. Si es necesario para su modelo, instale la manija (vea A)

introduciendo los extremos en la base y asegurándolos

con los 2 pernos (vea B) provistos. Apriete los pernos

contra la plataforma.

4. Ubique el compresor de acuerdo con las pautas

siguientes:

a. Ubique el compresor cerca de un tomacorriente

eléctrico conectado a tierra (consulte

INSTRUCCIONES DE PUESTA A TIERRA, vea

11). Evite el uso de un cordón prolongador; es

preferible usar una manguera más larga.

b. El lado del volante del compresor se debe encontrar

cuando menos a 31 cm (12 pulgadas) de cualquier

pared u obstáculo, en un área limpia y bien ventilada,

a fin de asegurar el flujo del aire y el

enfriamiento adecuados.

c. En climas fríos, almacene el compresor portátil en un

edificio con calefacción. Esto reducirá problemas de

lubricación, arranque del motor y congelamiento del

agua de condensación.

En modelos inmóviles la paleta del

envío no se diseña como una base para y compresor

de funcionamiento.

d. Retire el compresor de la plataforma de embarque y

colóquelo en el piso o sobre una superficie dura y

nivelada. El compresor debe estar nivelado para

asegurar una buena lubricación de la bomba y un

buen drenaje del agua condensada en el tanque

receptor.

e. Recomendamos emplear almohadillas

amortiguadoras de goma debajo de las patas

(vea D) de las unidades fijas p/n (094-0137). En las

patas del tanque hay orificios para empernarlo.

Coloque las calzas entre las patas y las almohadillas

amortiguadoras como sea necesario para nivelar la

plataforma del tanque con una variación de 3 mm

(1/8") a fin de distribuir el aceite correctamente. Fije

el compresor al piso. Apriete los pernos, alternando a

menudo entre ellos para obtener un ajuste parejo. No

los apriete demasiado.

5. Conecte una manguera de aire (no incluida) con el

enchufe mul'tiple.

PRECAUCIÓN:

MONTAJE

MONTAJE DEL COMPRESOR

200-23578

PRESSURE switch (see A)

This switch turns on the compressor. It is operated

manually, but when in the ON position, it allows the compressor

to start up or shut down automatically, without warning, upon

air demand. ALWAYS set this switch to OFF when the

compressor is not being used, and before unplugging the

compressor.

Pressure Relief Valve (see B)

If the pressure switch does not shut down the motor when

pressure reaches the preset level, this valve will pop open

automatically to prevent over pressurization. To operate

manually, pull the ring on the valve to relieve air pressure in the

tank.

Tank Pressure Gauge (see C)

This gauge measures the pressure level of the air stored in

the tank. It is not adjustable by the operator, and does not

indicate line pressure.

NOTE: Not all models are equipped with the following:

Air Pressure Regulator (see D)

This air pressure regulator enables you to adjust line

pressure to the tool you are using.

Never exceed the maximum working

pressure of the tool.

Turn the knob clockwise to increase pressure, and

counterclockwise to decrease pressure.

Regulated pressure gauge (see E)

This gauge measures the regulated outlet pressure.

Manostat (A)

Cet interrupteur met en marche le compresseur. Il est

actionné manuellement, mais, s'il se trouve sur la position ON,

le compresseur se met en marche ou s'arrête

automatiquement, sans avertissement, en fonction de la

demande d'air. Réglez TOUJOURS cet interrupteur sur la

position OFF quand vous n'utilisez pas le compresseur et avant

de le débrancher.

Soupape de décharge (B)

Si le manostat n'arrête pas le moteur quand la pression

atteint le niveau prédéfini, cette soupape s'ouvre

automatiquement pour éviter toute surpressurisation. Pour

l'actionner manuellement, tirez sur son anneau afín de libérer la

pression d'air dans le réservoir.

Manomètre du réservoir (C)

Ce manomètre mesure le niveau de pression d'air dans le

réservoir. L'utilisateur ne peut pas régler ce manomètre et il

n'indique pas la pression dans la conduite.

REMARQUE : Seuls certains modèles sont munis des

éléments suivants :

Régulateur de pression d'air (D)

Le régulateur de pression d'air permet de régler la pression

de la conduite de l'outil que vous utilisez.

Ne dépassez jamais la pression

maximum nominale de l'outil.

Tournez le bouton dans le sens des aiguilles d'une montre

pour augmenter la pression et dans le sens inverse pour la

réduire.

Manomètre de pression régulée (E)

Ce manomètre mesure la pression de sortie régulée.

Interruptor de presión (vea A)

Este interruptor enciende el compresor. Se opera

manualmente, pero cuando está en la posición ON, permite

que el compresor arranque o se pare automáticamente, sin

aviso, según la demanda de aire. SIEMPRE coloque este

interruptor en la posición OFF cuando el compresor no esté en

uso y antes de desconectarlo.

Válvula de alivio de presión (vea B)

Si el interruptor de presión no apaga el motor cuando la

presión alcanza el nivel de desconexión, esta válvula se abrirá

automáticamente para evitar una sobrepresión. Para accionarla

manualmente, tire del anillo en la válvula de alivio de la presión

del aire en el tanque.

Manómetro del tanque (vea C)

Este manómetro mide la presión del aire almacenado en el

tanque. No es ajustable por el operador y no indica la presión

de la línea.

NOTA: No todos los modelos están equipados con lo

Regulador de presión de aire (vea D)

El regulador de presión de aire permite ajustar la presión

en la línea que conecta la herramienta que se está usando.

Nunca sobrepase el índice máximo de

presión de la herramienta.

Gire la perilla a la derecha para aumentar la presión, y a la

izquierda para disminuirla.

Manómetro regulado (vea E)

Este manómetro mide la presión regulada de salida.

WARNING:

AVERTISSEMENT:

ADVERTENCIA:

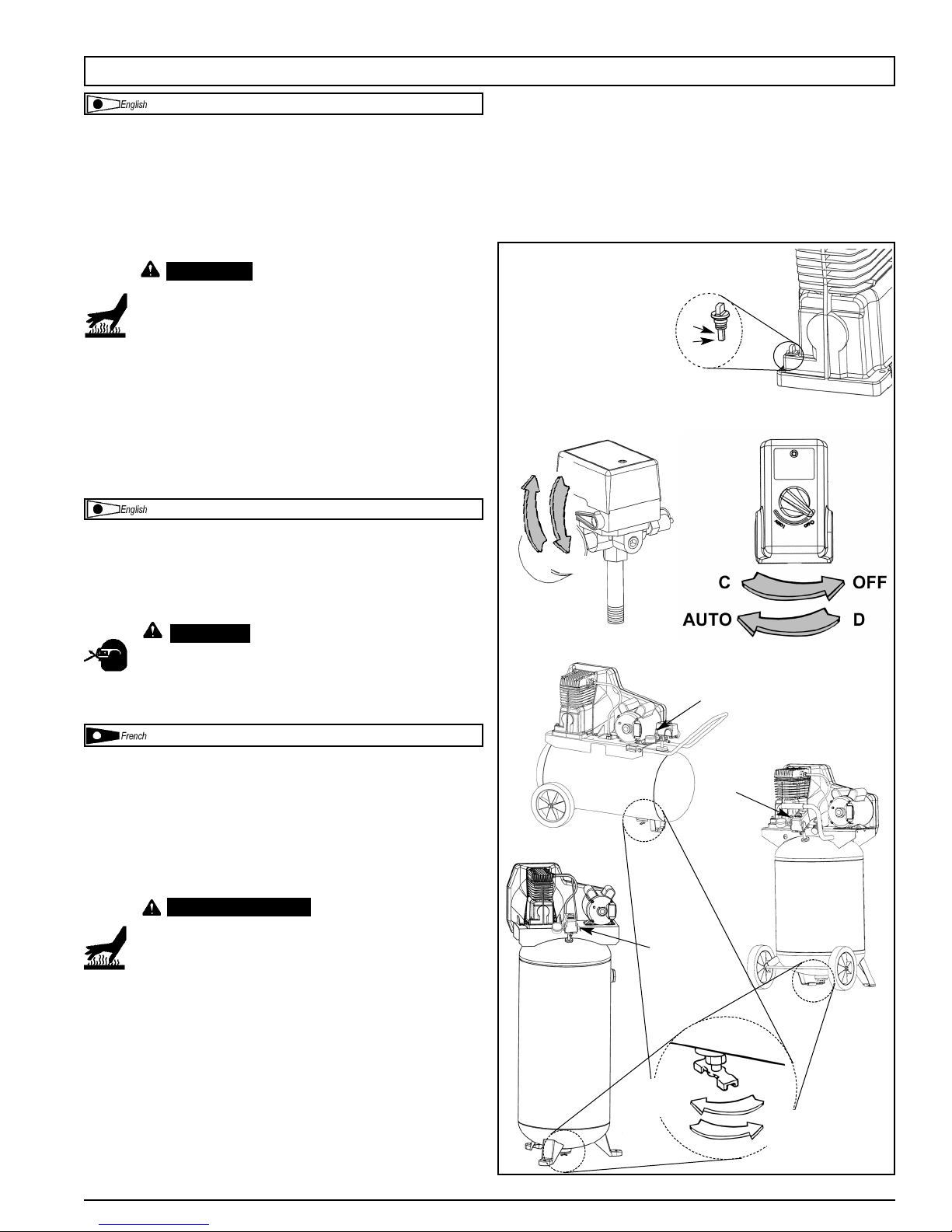

COMPRESSOR CONTROLS / COMMANDES DU COMPRESSEUR /

CONTROLES DEL COMPRESOR

COMPRESSOR CONTROLS

COMMANDES DU COMPRESSEUR

CONTROLES DEL COMPRESOR

200-2357 9

Refer to the air compressor’s serial label for the unit’s

voltage and amperage requirements.

Use a dedicated circuit

For best performance and reliable starting, the air

compressor must be plugged into a dedicated circuit, as

close as possible to the fusebox or circuit breaker. The

compressor will use the full capacity of a typical 15 amp

household circuit. If any other electrical devices are drawing

from the compressor’s circuit, the compressor may fail to start.

Low voltage or an overloaded circuit can result in sluggish

starting that causes the motor overload protection system or

circuit breaker to trip, especially in cold conditions.

NOTE: A circuit breaker is recommended. If the air

compressor is connected to a circuit protected by a fuse, use

dual element time delay fuses (Buss Fusetron type “T” only).

NOTE: Avoid use of extension cords.

For optimum performance, plug the compressor power

cord directly into a grounded wall socket. Do not use an

extension cord unless absolutely necessary. Instead, use a

longer air hose to reach the area where the air is needed.

If use of an extension cord cannot be avoided, the cord

should be no longer than 50 feet and be a minimum wire size of

12 gauge (AWG). Do not use a 16 or 14 gauge extension cord.

Use only a 3-wire extension cord that has a 3-blade

grounding plug, and a 3-slot receptacle that will accept the plug

on the product. Make sure your extension cord is in good

condition. An undersized cord will cause a drop in line voltage,

resulting in loss of power and overheating. The smaller the

gauge number, the heavier the cord.

This product should be grounded. In the event of an

electrical short circuit, grounding reduces the risk of electric

shock by providing an escape wire for the electric current.

This product is equipped with a cord having a grounding

wire with an appropriate grounding plug. The plug must be

plugged into an outlet that is properly installed and grounded in

accordance with all local codes and ordinance.

Note: Not all units shipped with power cord.

Improper installation of the grounding

plug can result in a risk of electric shock. If repair or

replacement of the cord or plug is necessary, do not

connect the grounding wire to either flat blade

terminal. The wire insulation having an outer surface

that is green with or without yellow stripes is the

grounding wire.

This product is for use on a nominal 115 or 230 volt circuit.

A cord with a grounding plug, as shown here, shall be used.

Make sure that the product is connected to an outlet

having the same configuration as the plug (see Figure 1). No

adapter should be used with this product.

Check with a licensed electrician if the grounding instructions

are not completely understood, or if in doubt as to whether the

product is properly grounded. Do not modify the plug provided;

if it will not fit the outlet, have the proper outlet installed by a

licensed electrician.

Pour vous renseigner sur les normes d'intensité et de

tension de l'appareil, référez-vous à l'étiquette du numéro de

série du compresseur d'air.

Utilisez un circuit séparé

Pour obtenir le meilleur rendement possible et une

mise en marche fiable, le compresseur d'air doit être

installé sur un circuit séparé, aussi près que possible

d'une boîte à fusibles ou d'un disjoncteur. Le compresseur

utilise toute la capacité d'un circuit à usage domestique typique.

Si d'autres appareils électriques tirent du courant sur le circuit

du compresseur, il est possible que le compresseur ne puisse

pas démarrer. Si la tension est insuffisante ou si le circuit est

surchargé, le démarrage risque d'être lent et d'entraîner en

conséquence le déclenchement du disjoncteur ou de

l'interrupteur de remise en marche du moteur, surtout s'il fait

froid.

REMARQUE : Il est recommandé d'utiliser un disjoncteur.

Si le compresseur est branché sur un circuit protégé par un

fusible, utilisez des fusibles temporisés à double élément (Buss

Fusetron de type «T» seulement).

REMARQUE : Évitez d'utiliser des rallonges.

Pour obtenir un rendement optimum, branchez le câble

d'alimentation du compresseur directement sur une prise de

courant mise à la terre. N'utilisez pas de rallonge sauf

nécessité absolue. Utilisez plutôt un tuyau flexible plus long

pour atteindre la zone où l'air est nécessaire.

S'il l'utilisation d'une rallonge est inévitable, le cordon

électrique ne doit pas dépasser 15 m (50 pi) et doit être d'un

calibre minimum de 12 (AWG). N'utilisez pas une rallonge de

calibre 16 ou 14.

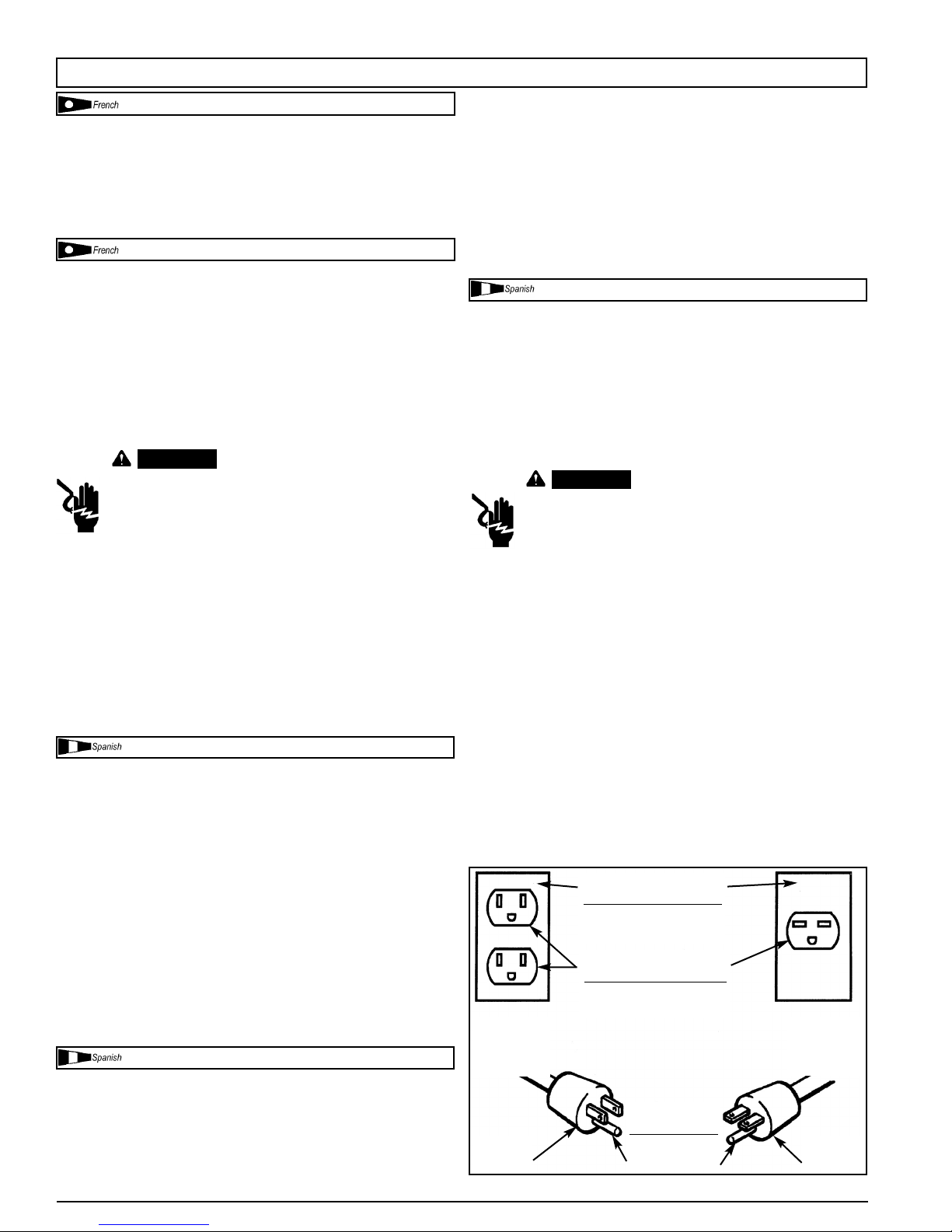

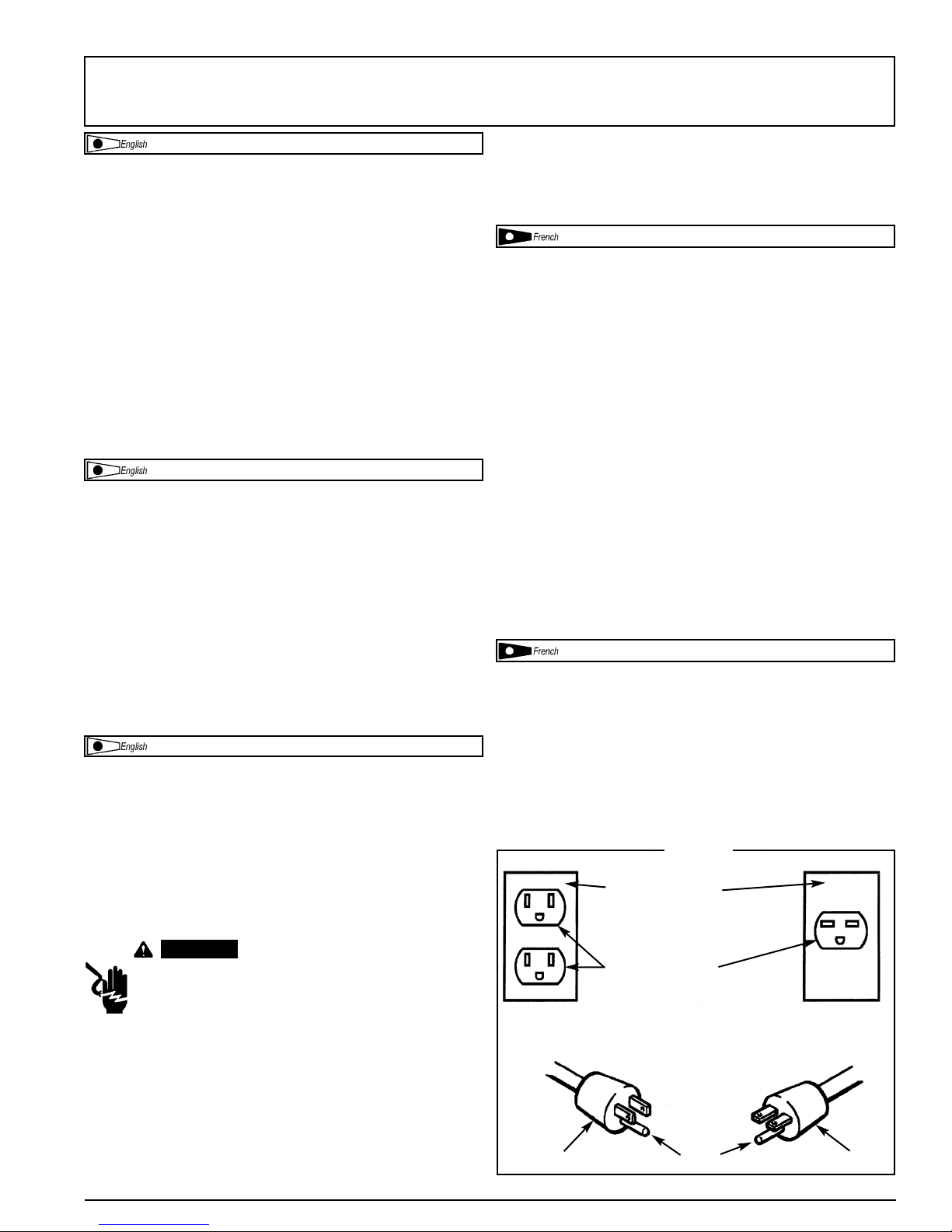

Grounded Outlet

Box

Grounded Outlet

Plug Plug

Grounding Pin

DANGER:

Figure 1

115V 230V

230 VOLT

15 AMP

115 VOLT

15 AMP

ELECTRICAL POWER REQUIREMENTS

SPÉCIFICATIONS DE L'ALIMENTATION ÉLECTRIQUE

REQUERIMIENTOS DE ALIMENTACIÓN ELÉCTRICA

ELECTRICAL WIRING

CÂBLAGE ÉLECTIQUE

EXTENSION CORDS

GROUNDING INSTRUCTIONS

RALLONGES

200-235710

Utilisez seulement une rallonge à 3 fils munie d'une prise de

terre à 3 lames et une prise de courant à 3 fentes dans laquelle la

prise peut être branchée. Veillez à ce que la rallonge que vous allez

utiliser soit en bon état. Une rallonge de dimension inférieure à celle

préconisée causera une baisse de tension sur la ligne qui se

soldera par une perte de puissance et une surchauffe. Plus le

calibre est petit, plus la rallonge doit être grosse.

Ce produit doit être mis à la terre. En cas de court-circuit

électrique, la mise à la terre réduit les risques de décharges

électriques en fournissant un fil par lequel le courant électrique peut

s'échapper.

Ce produit est équipé d'un câble d'alimentation muni d'un fil de

terre et d'une fiche de terre appropriée. Cette fiche doit être

branchée sur une prise de courant qui à été mise à la terre et

installée conformément à toutes les normes et décrets locaux.

Remarque : Les appareils ne sont pas tous expédiés avec un

cordon d'alimentation.

L'installation incorrecte de la fiche de

terre risque de provoquer des décharges électriques. En

cas de remplacement nécessaire du câble ou de la fiche,

ne branchez pas le fil de terre sur l'une des lames plate.

Le fil de terre est recouvert d'une gaine d'isolement verte

avec ou sans rayures jaunes.

Ce produit est conçu pour fonctionner sur un circuit d'une

tension nominale de 115 ou 230 volts. Un câble muni d'une prise

de terre, comme illustré ici, doit être utilisé.

Veillez à ce que le compresseur soit branché sur une prise de

courant compatible avec la fiche (Figure 1). N'utilisez pas

d'adaptateur avec ce produit.

Si vous ne comprenez pas les instructions de mise à la terre

ou si vous doutez que le compresseur soit correctement mis à la

terre, consultez un électricien qualifié. Ne modifiez pas la fiche

fournie avec l'appareil ; si elle ne s'adapte pas à la prise de courant,

faites installer une prise de courant correcte par un électricien

qualifié.

Consulte el rótulo del número de serie del compresor de aire

para ver los requerimientos de voltaje y amperaje de la unidad.

Use un circuito exclusivo

Para el mejor rendimiento y un arranque confiable, el

compresor de aire debe conectarse en un circuito exclusivo,

tan cerca como sea posible de la caja de fusibles o del

cortacircuito. El compresor utilizará la capacidad máxima de un

circuito de 15 amperios de una casa normal. Si hay otros equipos

eléctricos que estén consumiendo energía del circuito al cual está

conectado el compresor, es posible que éste no arranque. Un

voltaje bajo o un circuito sobrecargado puede causar un arranque

lento que causará que salte el interruptor de reposicionamiento del

motor o el cortacircuito, especialmente en condiciones de baja

temperatura.

NOTA: Se recomienda un disyuntor. Si el compresor de aire

se conecta a un circuito protegido por un fusible, utilice fusibles

temporizados de doble elemento (sólo Buss Fusetron tipo "T").

NOTA: Evite el uso de cordones prolongadores.

Para obtener un rendimiento óptimo, enchufe el cordón

eléctrico del compresor directamente en un tomacorriente de

pared conectado a tierra. No use un cordón prolongador a

menos que sea absolutamente necesario.

Como alternativa, intente utilizar una manguera de aire más

larga para llegar a la zona donde se requiere aire, el cable no debe

tener una longitud mayor que 9.1 m (50 pies) y un alambre con

calibre mínimo de 12 (AWG). No use cables de extensión de

calibre 14 ni 16.

Use solamente un cordón de 3 alambres que tenga un

enchufe de 3 patas y un receptáculo de 3 ranuras que permita el

enchufe del producto. Asegúrese de que su cordón prolongador

esté en buenas condiciones. Un cordón demasiado pequeño

causará una caída en el voltaje de la línea, causando una pérdida

en la energía y un sobrecalentamiento. Cuanto más pequeño sea

el número de calibre, tanto más pesado será el cordón.

Este producto debe conectarse a tierra. En el caso de un

cortocircuito eléctrico, la conexión a tierra reduce el riesgo de

choque eléctrico pues ofrece un escape para la corriente eléctrica.

Este producto está equipado con un cordón que tiene un

alambre de conexión a tierra con su enchufe correspondiente. El

enchufe debe conectarse en un tomacorriente que esté bien

instalado y conectado a tierra de acuerdo con todos los códigos y

ordenanzas locales.

Nota: No todas las unidades incluyen un cordón eléctrico.

La instalación incorrecta del

enchufe de conexión a tierra puede causar un riesgo de

descarga eléctrica. En caso de ser necesario reparar o

cambiar el cordón o el enchufe, no conecte el alambre de

conexión a tierra en ninguno de las terminales de pata

plana. El alambre de conexión a tierra tiene aislamiento

de color verde con rayas amarillas o sin ellas.

Este producto se debe usar en un circuito de 115 ó 230 voltios

nominales. Se deberá usar un enchufe con un terminal conectado

a tierra, tal como el mostrado aquí.

Asegúrese de que el producto esté conectado a un

tomacorriente que tenga la misma configuración que el enchufe

(Véase la Figura 1). No debe usarse ningún adaptador con este

producto.

Consulte con un electricista capacitado si no comprende

completamente las instrucciones de conexión a tierra, o si tiene

dudas con respecto a si el producto está correctamente conectado

a tierra. No modifique el enchufe provisto; si no encaja en el

tomacorriente, haga que un electricista capacitado instale un

tomacorriente adecuado.

PELIGRO:

Boîte à prises de terre

Caja de tomacorriente

puesta a tierra

Prise de courant mise à

la terre

Tomacorriente puesta

a tierra

Fiche

Tapón

Fiche

Tapón

Broche de

terre

Pasador de

puesta a tierra

115 VOLTS

15 AMPÈRES

115 VOLTIOS

15 AMPERIOS

230 VOLTS

15 AMPÈRES

230 VOLTIOS

15 AMPERIOS

Figure 1_________Figura 1

DANGER:

CABLEADO ELÉCTRICO

RALLONGES Continué

SPÉCIFICATIONS DE L'ALIMENTATION ÉLECTRIQUE __REQUERIMIENTOS DE ALIMENTACION ELECTRICA

INSTRUCTIONS DE MISE À LA TERRE

CORDONES PROLONGADORES

INSTRUCCIONES DE CONEXIÓN A TIERRA

200-2357 11

Ensure that all guards and shrouds are in

place before pressing the reset switch to restart the

motor.

If the motor shuts down because of overload, wait 10–15

minutes so the motor can cool down, then press (NEVER force)

the reset switch (see A) to restart the motor.

NOTE: Some models are equipped with a dual voltage

motor 115/230 volt. Most models are factory wired

for 115 volt operation. If conversion from 115 volt

to 230 volt is required, refer to the motor

nameplate and have the conversion completed by

a Licensed Electrician.

Note: On stationary models not supplied with a power cord,

the electrical power must be wired into the pressure

switch by a Licensed Electrician.

Veillez à ce que toutes les

sécurités et protections soient installées avant d'appuyer

sur l'interrupteur de remise en marche.

Si le moteur s'arrête à cause d'une surcharge, attendez 10

à 15 minutes que le moteur ait refroidi, puis appuyez SANS

FORCER sur l'interrupteur de remise en marche du moteur (A)

pour le redémarrer.

REMARQUE : Certains modèles sont équipés d'un moteur

bitension de 115/230 volts. La plupart des modèles

sont câblés à l'usine pour 115 volts. Si la

conversion de 115 volts en 230 volts est exigée,

référez-vous à la plaque signalétique de moteur et

faites terminer la conversion par un électricien

autorisé.

REMARQUE : Sur les modèles stationnaires non fournis avec

un cordon de secteur, le courant électrique doit être

câblé dans le mano-contact par un électricien

autorisé.

Asegúrese de que todos los

protectores y cubiertas estén colocados en su lugar antes

de presionar el interruptor de restablecimiento para volver

a arrancar el motor.

Si el motor se apaga debido a una sobrecarga, espere

entre 10 y 15 minutos para que el motor pueda enfriarse y

luego presione (NUNCA fuerce) el interruptor de

restablecimiento (vea A) para volver a arrancar el motor.

NOTA: Algunos modelos están equipados con un motor

de voltaje doble de 115/230 voltios. La mayoría de

los motores se conectan en la fábrica para que

funcionen a 115 voltios. Si la conversión a partir

de 115 voltios a 230 voltios se requiere, refiera a

la placa de identificación del motor y haga que la

conversión sea terminada por un electricista

licenciado.

Nota: En los modelos inmóviles no provistos de un cable

eléctrico, la corriente eléctrica se debe atar con

alambre en el interruptor de presión por un electricista

licenciado.

WARNING:

AVERTISSEMENT:

ADVERTENCIA:

MOTOR RESET AND WIRING \ REMISE EN MARCHE ET CÂBLAGE DU MOTEUR \

RESTABLECIMIENTO Y CABLEADO DEL MOTOR

MOTOR RESET SWITCH

INTERRUPTEUR DE REMISE EN

MARCHE DU MOTEUR

INTERRUPTOR DE

RESTABLECIMIENTO DEL MOTOR

200-235712

1. Check the oil level in the pump, unscrew the dipstick

and wipe off oil. Screw the dipstick all the way in and then

unscrew. The pump oil level should be between the top

and bottom marks (see Aand B). Do not overfill or

underfill.

2. Operate the pressure switch to OFF (see C).

3. Open the petcock (see F).

4. Plug in the power cord.

5. Operate the pressure switch to ON (see D). The

compressor will start. Allow the compressor to run for 30

minutes, to break in the internal parts.

NOTE: After about 30 minutes, If the unit does not operate

properly, SHUT DOWN IMMEDIATELY, and contact

Customer Service.

6. After about 30 minutes, operate the pressure switch to

OFF.

7. Close the petcock (see E).

8. Operate the pressure switch to ON. The compressor will

start and fill the tank to the kick-out pressure and stop.

NOTE: As compressed air is used, the pressure switch will

restart the motor automatically.

1. Pour vérifier le niveau d'huile dans la pompe, dévissez la

jauge et essuyez-la. Revissez la jauge à fond,

puis dévissez-la à nouveau. Le niveau d'huile doit se situer

entre les repères supérieur et inférieur (Aet B).

Ne remplissez pas trop ni insuffisamment.

2. Placez le manostat sur la position ON (C).

3. Ouvrez le robinet de purge (F).

4. Branchez le cordon d'alimentation.

5. Placez le manostat sur la position ON ( D).

Le compresseur démarre. Laissez tourner pendant 30

minutes pour roder les pièces internes.

REMARQUE : Si après 30 minutes l'appareil ne fonctionne

pas correctement, ARRETEZ-LE

IMMÉDIATEMENT et contactez le service

après-vente.

6. Après 30 minutes, placez le manostat sur off.

7. Fermez le robinet de purge (E).

8. Placez le manostat sur ON. Le compresseur

démarre et remplit le réservoir jusqu'à la pression de

fermeture, puis s'arrête.

REMARQUE : Une fois que suffisamment d'air comprimé

est utilisé, le manostat relance

automatiquement le moteur

1. Para revisar el nivel de aceite en la bomba, destornille la

varilla de medición de aceite y limpie la varilla. Atornille

completamente la varilla de medición y después

destorníllela. El nivel de aceite de la bomba debe estar

entre las marcas ranuradas superior e inferior (vea Ay B).

2. Ponga el interruptor de presión en la posición OFF

(vea C).

3. Abra la llave de descompresión (vea F).

4. Enchufe el cordón eléctrico.

5. Ponga el interruptor de presión en la posición ON (vea D).

El compresor arrancará. Permita el funcionamiento del

compresor durante 30 minutos, a fin de suavizar los

componentes internos.

NOTA: Si después de 30 minutos la unidad no opera

correctamente, APÁGUELA INMEDIATAMENTE y

póngase en contacto con el Centro de Servicio.

6. Después de aproximadamente 30 minutos, coloque el

interruptor de presión en OFF (APAGADO).

7. Cierre la llave de descompresión. (vea E).

8. Coloque el interruptor de presión en ON (ENCENDIDO). El

compresor comenzará a funcionar, llenará el tanque hasta

la presión de desconexión y dejará de funcionar.

NOTA: Al utilizar el aire comprimido, el interruptor de

presión arrancará automáticamente el motor.

OFF

A = Full

A = Plein

A = Lleno

B = Add

B = Ajoutez

B = Agregor

OPEN

OUVERT

ABIERTO CLOSE

FERMÉ

SE CIERRAN

BREAK-IN OF THE PUMP \ RODAGE DE LA POMPE \ MARCHA DE LA BOMBA

BREAK-IN OF THE PUMP

RODAGE DE LA POMPE

MARCHA INICIAL DE LA BOMBA

200-2357 13

1. Check the oil level in the pump, unscrew the dipstick

and wipe off oil. Screw the dipstick all the way in and then

unscrew. The pump oil level should be between the top

and bottom marks (see Aand B). Do not overfill or

underfill.

2. Operate the pressure switch to OFF (see C).

3. Close the tank petcock (see E).

4. Plug in the power cord.

High temperatures are generated

by the electric motor and the pump. To prevent burns

or other injuries, DO NOT touch the compressor while

it is running. Allow it to cool before handling or

servicing. Keep children away from the compressor

at all times.

5. Operate the pressure switch to ON (see D).

6. If a pressure regulator is present on your compressor,

adjust it to the working pressure of the tool.

NOTE: When adjusting from a higher to a lower pressure,

turn the knob counterclockwise past the desired

setting, then turn clockwise to reach the desired

pressure.

1. Operate the pressure switch to OFF (see C).

2. Unplug the power cord.

3. Reduce pressure in the tank through the outlet hose. You

can also pull the relief valve ring (see G) and keep it open

to relieve pressure in the tank.

Escaping air and moisture can

propel debris that may cause eye injury. Wear safety

goggles when opening petcock.

4. Open the petcock (see F) to allow moisture to drain from

the tank.

1. Vérifiez le niveau d'huile dans la pompe : dévissez la

jauge et essuyez-la. Revissez la jauge à fond,

puis dévissez-la à nouveau. Le niveau d'huile doit se situer

entre les repères supérieur et inférieur (Aet B).

Ne remplissez pas trop ni insuffisamment.

2. Placez le manostat sur la position OFF ( C).

3. Fermez le robinet de purge du réservoir (E).

4. Branchez le cordon d'alimentation.

La pompe et le moteur

électrique produisent des températures élevées.

Pour éviter les brûlures et autres blessures, NE

touchez PAS le compresseur quand il est en marche.

Laissez-le refroidir avant de le manipuler ou

d'effectuer son entretien. Ne laissez jamais les

enfants s'approcher du compresseur.

5. Réglez l’interrupteur de ON/OFF sur la position ON

(voir E).

6. Si votre compresseur est équipé d’un régulateur de

pression, réglez sa pression pour qu’elle corresponde à la

pression de service de l’outil.

REMARQUE : Pour passer d’une pression élevée à une

pression plus basse, tournez le bouton dans

le sens contraire des aiguilles d’une montre

au–delà du réglage de pression désiré, puis

tournez–le dans le sens des aiguilles d’une

montre pour atteindre la pression désirée.

WARNING:

CAUTION:

AVERTISSEMENT:

OPERATING INSTRUCTIONS \ MODE D’EMPLOI \ INSTRUCCIONES OPERATIVAS

DAILY STARTUP

SHUTDOWN

MISE EN MARCHE QUOTIDIENNE

200-235714

OFF

A = Full

A = Plein

A = Lleno

B = Add

B = Ajoutez

B = Agregor

OPEN

OUVERT

ABIERTO CLOSE

FERMÉ

SE CIERRAN

1. Placez le manostat sur la position OFF (C).

2. Débranchez le cordon d'alimentation.

3. Réduisez la pression dans le réservoir par l'orifice de

sortie du tuyau. Vous pouvez également tirer sur l'anneau

de la soupape de décharge (G) et la maintenir ouverte

pour libérer la pression dans le réservoir.

L'air et l'humidité qui s'échappent

peuvent projeter des particules pouvant causer des

blessures aux yeux. Portez des lunettes de protection

lorsque vous ouvrez le robinet de purge.

4. Ouvrez le petcock (voir F) pour permettre à l'humidité de

s'écouler le réservoir.

1. Para verificar el nivel de aceite en la bomba, destornille

la varilla de medición de aceite y limpie la varilla. Atornille

completamente la varilla de medición y vuélvala a sacar. El

nivel de aceite de la bomba debe estar entre las marcas

superior e inferior (vea Ay B). No sobrepase el nivel de

aceite ni ponga aceite insuficiente

2. Ponga el interruptor de presión en la posición OFF

(vea C).

3. Cierre la llave de descompresión del tanque (vea E).

4. Enchufe el cordón eléctrico.

El motor eléctrico y la

bomba producen altas temperaturas. Para evitar

quemaduras y otras lesiones, NO toque el compresor

durante su funcionamiento. Permita que se enfríe

antes de manipular o realizar el servicio. Mantenga a

los niños alejados del compresor en todo momento.

5. Ponga el interruptor de presión en la posición ON (vea D).

6. Si su compresor tiene un regulador de presión, ajústelo

en la presión de trabajo de la herramienta.

NOTA: Al efectuar un ajuste desde una presión más alta a

una más baja, gire la perilla a la izquierda hasta que

sobrepase el ajuste deseado, después gire a la

derecha hasta alcanzar la presión deseada.

1. Ponga el interruptor de presión en la posición OFF

(vea C).

2. Desenchufe el cordón eléctrico.

3. Reduzca la presión en el tanque a través de la manguera

de salida. También puede tirar del anillo de la válvula de

alivio (vea G) y mantenerla abierta para aliviar la presión

en el tanque

El aire y la humedad que

escapan del tanque pueden arrojar desechos que

podrían causarle daño en los ojos. Al abrir la llave de

descompresión use gafas de seguridad.

4. Abra la llave de descompresión (vea F) para permitir que

la humedad salga del tanque.

ATTENTION:

AVERTENCIA:

PRECAUCIÓN:

MODE D’EMPLOI \ INSTRUCCIONES OPERATIVAS

ARRÊT

ARRANQUE DIARIO

PARADA

200-2357 15

OFF

A = Full

A = Plein

A = Lleno

B = Add

B = Ajoutez

B = Agregor

OPEN

OUVERT

ABIERTO CLOSE

FERMÉ

SE CIERRAN

To avoid personal injury, always shut off and

unplug the compressor and relieve all air pressure from

the system before performing any service on the air

compressor.

Regular maintenance will ensure trouble–free operation.

Your electric powered air compressor represents high–quality

engineering and construction; however, even high–quality

machinery requires periodic maintenance. The items listed

below should be inspected on a regular basis

Condensation will accumulate in the tank. To prevent

corrosion of the tank from the inside, this moisture must be

drained at the end of every workday. Be sure to wear protective

eyewear. Relieve the air pressure in the system and open the

petcock on the bottom of the tank to drain.

Remove the dipstick (see D) and ensure that the oil level is

between add (see C) and full (see B). Replace the dipstick.

NOTE: Use synthetic, non-detergent air compressor oil.

Remove the oil plug (see A) and drain the oil until it slows

to a drip, then close. Add compressor oil (approx. 18.05 oz.)

until it is between full (see B) and add (see C) when the dipstick

(see D) is screwed completely into the hole. Never overfill or

underfill the pump.

Pour éviter les risques de

blessures, arrêtez et débranchez toujours le compresseur

et libérez toute la pression d'air dans le circuit avant

de procéder à l'entretien.

L'entretien régulier de l'appareil permettra d'assurer un

fonctionnement sans problèmes. Votre compresseur d'air

électrique est un appareil de haute qualité ; toutefois, même les

machines de haute qualité nécessitent un entretien périodique.

Les composants énumérés ci-dessous doivent être inspectés

réqulièrement.

De la condensation se forme dans le réservoir. Pour éviter

la formation de corrosion depuis l'intérieur du réservoir, cette

condensation doit être évacuée à la fin de chaque journée de

travail. Veillez à porter des lunettes de protection. Libérez la

pression d'air dans le circuit et ouvrez le robinet de purge en

bas du réservoir pour vidanger.

Retirez la jauge d'huile (D) et assurez-vous que le

niveau d'huile se trouve entre le repère minimum (C) et le

repère maximum (B). Remettez la jauge en place.

REMARQUE : Utilisez uniquement une huile synthétique

pour air-compresseur non-détergente.

Retirez le bouchon de l'orifice de vidange d'huile (A) et

vidangez l'huile jusqu'à ce que l'écoulement ralentisse et que

l'huile ne fasse que s'égoutter. Ensuite, remettez le bouchon.

Ajoutez de l'huile pour compresseur (534 ml) jusqu'à ce que le

niveau d'huile se trouve entre le repère maximum (B) et le

repère minimum (C) de la jauge lorsque celle-ci est

complètement vissée dans l'orifice (D). Ne remplissez jamais

trop la pompe, ni insuffisamment.

Para evitar lesiones personales,

siempre apague y desenchufe el compresor y

alivie toda la presión de aire del sistema antes de realizar

algún tipo de servicio en el compresor de aire.

El mantenimiento regular asegurará una operación sin

problemas. Su compresor de aire con alimentación eléctrica

representa lo mejor en ingeniería y construcción; sin embargo,

aún la maquinaria de mejor calidad requiere un mantenimiento

periódico. Los elementos enumerados a continuación deben

inspeccionarse de manera regular.

La condensación se acumulará en el tanque. Para evitar la

corrosión del tanque desde el interior, esta humedad debe ser

drenada al final de cada día de trabajo. Asegúrese de utilizar

protección ocular. Alivie la presión de aire en el sistema y abra

la llave de descompresión que se encuentra en el fondo del

tanque para drenar.

Saque la varilla de aceite (vea D) y cerciórese de que el

nivel del aceite se encuentre entre las marcas de Agregar (vea

C) y Lleno (vea B). Vuelva a poner la varilla de aceite.

NOTA: Use aceite sintético no-detergente para el

compressor de aire.

Quite el tapón de aceite (vea A) y deje salir el aceite hasta

que empiece a gotear, luego vuelva a poner el tapón. Añada

aceite para compresor (534 ml) hasta que se encuentre entre

las marcas Lleno (vea B) y Agregar (vea C) cuando la varilla de

aceite (vea D) se haya introducido completamente en el orificio.

Nunca se debe poner demasiado ni muy poco aceite en la

bomba.

WARNING:

AVERTISSEMENT:

ADVERTENCIA:

B = Full

B = Plein

B = Lleno

C = Add

C = Ajoutez

C = Agregor

MAINTENANCE \ ENTRETIEN \ MANTENIMIENTO

MAINTENANCE

DRAINING THE TANK

CHECKING THE OIL

CHANGING THE OIL

ENTRETIEN

VIDANGE DU RÉSERVOIR

VÉRIFICATION DU NIVEAU D'HUILE

VIDANGE D'HUILE

MANTENIMIENTO

DESAGÜE DEL TANQUE

VERIFICACIÓN DEL NIVEL DE ACEITE

CAMBIO DE ACEITE

200-235716

To avoid personal injury, always shut off and

unplug the compressor and relieve all air pressure from

the system before performing any service on the air

compressor.

NOTE: Drive belt tensioning and pulley alignment are

done at the same time. They are discussed separately for

clarity.

Proper belt tension and pulley alignment must be

maintained for maximum drive efficiency and belt life. The

correct tension exists if a deflection (see A) of 1/2” (13 mm)

occurs by placing 5 lb (2.3 kg) of force (see B) midway between

the motor pulley and the pump flywheel. This deflection can be

adjusted by the following procedure. The pulley should be

carefully aligned with the flywheel, and all setscrews should be

kept tight.

1. Remove the belt guard.

2. Loosen the motor mounting bolts.

3. Shift the motor to the point where the correct

deflection exists.

4. Retighten the motor mounting bolts.

5. Check to ensure that the tension remained correct.

6. Reinstall the belt guard. All moving parts must be guarded.

Pour écarter les risques de

blessures, arrêtez et débranchez toujours le compresseur

et libérez toute la pression d'air dans le circuit avant

de procéder à son entretien.

REMARQUE : La tension de la courroie et l'alignement de

la poulie se font simultanément. Chaque procédure est décrite

séparément par souci de clarté.

Pour une efficacité d'entraînement et une durée de vie

maximales de la courroie, l'alignement de la poulie et la tension

de la courroie doivent être maintenus. La tension est correcte

en présence d'un fléchissement (A) de 13 mm (1/2") après

l'application d'une force (B) de 2,3 kg (5 lb) à mi-distance entre

la poulie du moteur et le volant-moteur de la pompe. Ce

fléchissement peut être réglé en procédant comme suit. La

poulie doit être soigneusement alignée sur le volant-moteur et

toutes les vis d'arrêt doivent être serrées.

1. Enlevez le garde-courroie.

2. Desserrez les boulons de montage du moteur.

3. Décalez le moteur jusqu'au point où le fléchissement

correct est obtenu.

4. Resserrez les boulons de montage du moteur.

5. Assurez-vous que la tension reste correcte.

6. Réinstallez le garde-courroie. Toutes les pièces

en mouvement doivent être protégées par une sécurité.

Para evitar lesiones personales,

siempre apague y desenchufe el compresor y alivie toda

la presión de aire del sistema antes de realizar algún tipo

de servicio en el compresor de aire.

NOTA: El ajuste de la tensión de la correa de transmisión

y la alineación de la polea se realizan al mismo tiempo. Se

explican por separado para mayor claridad.

Se debe mantenerse la tensión correcta de la correa y la

alineación adecuada de la polea para obtener una máxima

eficiencia de accionamiento y vida útil de la correa. La tensión

es correcta si ocurre una deflexión (vea A) de 13 mm (1/2") al

colocar 2,3 kg (5 lb) de fuerza (vea B) en el medio entre la

polea del motor y el volante del compresor. Esta deflexión

puede ajustarse mediante el procedimiento siguiente. La polea

debe alinearse cuidadosamente con el volante y todos los

tornillos de fijación deben mantenerse ajustados.

1. Retire el protector de la correa.

2. Afloje los pernos de montaje del motor.

3. Desplace el motor hasta el punto en el cual exista la

deflexión correcta.

4. Vuelva a ajustar los pernos de montaje del motor.

5. Verifique para asegurarse de que la tensión se mantuvo

correcta.

6. Vuelva a instalar el protector de la correa. Todas las

piezas móviles deben estar protegidas.

WARNING:

AVERTISSEMENT:

ADVERTENCIA:

MAINTENANCE \ ENTRETIEN \ MANTENIMIENTO

BELT TENSION AND PULLEY ALIGNMENT

ADJUSTING DRIVE BELT TENSION

TENSION DE LA COURROIE ET

ALIGNEMENT DE LA POULIE

RÉGLAGE DE LA TENSION DE LA

COURROIE D'ENTRAÎNEMENT

TENSIÓN DE LA CORREA Y ALINEACIÓN

DE LA POLEA

AJUSTE DE LA TENSIÓN DE LA CORREA

200-2357 17

To check pulley alignment, remove the belt guard and

place a straightedge (see A) against the pump flywheel (see

B). Measure and record the distance from the straightedge to

the edge of the drive belt at point C. Then measure the

distance from the straightedge to the edge of the drive belt

again at points D and E. Both distances should be the same as

at point C. If D or E are different from C, there is a

misalignment which must be corrected before the compressor

is run. To correct a pulley misalignment, use the following

procedure.

1. Remove the belt guard.

2. Loosen the motor mounting bolts.

3. Loosen the setscrew on the motor pulley.

4. Align the motor pulley with the pump flywheel (C = D = E).

5. Retighten the motor pulley setscrew.

6. Adjust the proper belt tension.

7. Retighten the motor mounting bolts.

8. Reinstall the belt guard. All moving parts must be

guarded.

Pour vérifier l'alignement de la poulie, placez une règle (A)

contre le volant-moteur du compresseur (B). Mesurez et notez

la distance entre la règle et le bord de la courroie

d'entraînement au point C. Mesurez ensuite de nouveau la

distance entre la règle et le bord de la courroie d'entraînement

aux points D et E. Les deux distances doivent correspondre à

la même distance qu'en C. Si D ou E est différent de C, il existe

un défaut d'alignement qu'il faut corriger avant de faire

fonctionner le compresseur. Pour corriger un défaut

d'alignement de la poulie, procédez comme suit :

1. Enlevez le garde-courroie.

2. Desserrez les boulons de montage du moteur.

3. Desserrez la vis d'arrêt sur la poulie du moteur.

4. Alignez la poulie du moteur sur le volant-moteur de la

pompe (C = D = E).

5. Resserrez la vis d'arrêt de la poulie du moteur.

6. Réglez correctement la tension de la courroie.

7. Resserrez les boulons de montage du moteur.

8. Réinstallez le garde-courroie. Toutes les pièces

en mouvement doivent être protégées par une sécurité.

Para verificar la alineación de la polea, retire el protector

de la correa y coloque una regla (vea A) contra el volante de la

bomba (vea B). Mida y registre la distancia desde la regla al

borde de la correa de transmisión en el punto C. Luego mida la

distancia desde la regla al borde de la correa de transmisión

nuevamente en los puntos D y E. Ambas distancias deben ser

iguales a la del punto C. Si D o E resultan distintas de C, existe

una mala alineación que debe ser corregida antes de hacer

funcionar el compresor. Para corregir una mala alineación de la

polea, aplique el procedimiento siguiente.

1. Retire el protector de la correa.

2. Afloje los pernos de montaje del motor.

3. Afloje el tornillo de fijación de la polea del motor.

4. Alinee la polea del motor con el volante de la bomba

(C = D = E).

5. Vuelva a ajustar el tornillo de fijación de la polea del

motor.

6. Ajuste la tensión correcta de la correa.

7. Vuelva a ajustar los pernos de montaje del motor.

8. Vuelva a instalar el protector de la correa. Todas las

piezas móviles deben quedar protegidas.

MAINTENANCE \ ENTRETIEN \ MANTENIMIENTO

PULLEY ALIGNMENT

ALIGNEMENT DE LA POULIE

ALINEACIÓN DE LA POLEA

200-235718

A dirty air filter will reduce the compressor’s performance

and life. To avoid any internal contamination of the pump, the

filter should be cleaned frequently, and replaced on a regular

basis. Felt filters should be cleaned in warm, soapy water,

rinsed, and allowed to air dry before reinstallation. Paper filters

should be replaced when dirty. Do not allow the filter to become

filled with dirt or paint. If the filter becomes filled with paint, it

should be replaced. Direct exposure to dirty conditions or

painting areas will void your warranty.

Pull the relief valve daily to ensure that it is operating

properly and to clear the valve of any possible obstructions.

Check that all connections are tight. A small leak in any of

the hoses, transfer tubes, or pipe connections will substantially

reduce the performance of your air compressor. If you suspect

a leak, spray a small amount of soapy water around the area of

the suspected leak with a spray bottle. If bubbles appear, repair

or replace the faulty component. Do not overtighten any

connections.

Before storing the compressor for a prolonged period, use

an air blow gun to clean all dust and debris from the

compressor. Disconnect the power cord and coil it up. Pull the

pressure relief valve to release all pressure from the tank. Drain

all moisture from the tank. Clean the filter element and filter

housing; replace the element if necessary. Drain the oil from

the pump crankcase and replace it with new oil. Cover the

entire unit to protect it from moisture and dust.

Un filtre à air sale réduira les performances et la durée de

vie du compresseur. Pour éviter toute contamination interne de

la pompe, le filtre doit être nettoyé fréquemment et remplacé

régulièrement. Les filtres en feutre doivent être nettoyés dans

de l'eau savonneuse tiède. Les filtres en papier doivent être

remplacés quand ils sont sales. Il ne faut pas que les filtres

soient remplis de saletés ou de peinture. Si le filtre se remplit

de peinture, remplacez-le. Votre garantie sera annulée si

l'appareil est directement exposé à des saletés et de la

peinture.

Tirez chaque jour sur la soupape de décharge pour vous

assurer qu'elle fonctionne correctement et éliminer toutes les

obstructions éventuelles.

Assurez-vous que tous les raccords sont serrés. Le

rendement de votre compresseur peut être réduit de manière

significative en présence d'une petite fuite d'air dans les tuyaux

flexibles, les tubes de transfert ou les raccords de tuyauterie. Si

vous suspectez une fuite, vaporisez un peu d'eau savonneuse

autour de la zone. Si des bulles apparaissent, réparez ou

remplacez le composant défectueux. Ne serrez pas trop.

Avant d'entreposer le compresseur pour une période

prolongée, utilisez une soufflette pour nettoyer toute la

poussière et tous les débris du compresseur. Débranchez le

cordon d'alimentation et enroulez-le. Tirez sur la soupape de

décharge pour libérer toute la pression dans le réservoir.

Évacuez toute l'humidité du réservoir. Nettoyez les éléments et

le boîtier du filtre ; remplacez les éléments au besoin. Vidangez

l'huile du carter de la pompe et remplacez-la par de l'huile

neuve. Couvrez tout l'appareil pour le protéger de l'humidité et

de la poussière.

Un filtro de aire sucio reducirá el rendimiento y la vida útil

del compresor. Para evitar cualquier contaminación interna de

la bomba del compresor, el filtro debe limpiarse

frecuentemente y reemplazarse de manera regular. Los filtros

de fieltro deben limpiarse en agua jabonosa tibia. No permita

que los filtros se llenen de suciedad ni pintura. Si el filtro se

llena de pintura, deberá reemplazarse. La exposición directa a

condiciones de suciedad y zonas en las que estén pintando

anularán su garantía.

Tire de la válvula de alivio todos los días para asegurarse

de que esté operando correctamente y para eliminar cualquier

obstrucción posible de la misma.

Compruebe que todas las conexiones estén ajustadas.

Una pequeña fuga en cualquiera de las mangueras, tubos de

transferencia o tubería reducirá de manera substancial el

rendimiento de su compresor de aire. Si sospecha la existencia

de una fuga, rocíe una pequeña cantidad de agua jabonosa

alrededor de la zona con una botella rociadora. Si aparecen

burbujas, selle y ajuste nuevamente la conexión. No ajuste

demasiado.

Antes de almacenar el compresor durante períodos

prolongados, use un soplete de aire para limpiar todo el polvo y

suciedad del compresor. Desconecte el cordón eléctrico,

enrollándolo. Tire de la válvula de alivio de la presión para

liberar toda la presión del tanque. Elimine toda la humedad del

tanque. Limpie los elementos y el alojamiento del filtro;

reemplácelos si fuera necesario. Drene el aceite del cárter de

la bomba y reemplácelo con aceite nuevo. Cubra toda la

unidad para protegerla de la humedad y del polvo.

MAINTENANCE \ ENTRETIEN \ MANTENIMIENTO

CLEANING THE AIR FILTER

CHECKING THE RELIEF VALVE

TESTING FOR LEAKS

STORAGE

NETTOYAGE DU FILTRE À AIR

VÉRIFICATION DE LA SOUPAPE DE DÉCHARGE

ESSAI D’ÉTANCHÉITÉ

ENTREPOSAGE

LIMPIEZA DEL FILTRO DE AIRE

REVISIÓN DE LA VÁLVULA DE ALIVIO

DETECCIÓN DE FUGAS

ALMACENAMIENTO

200-2357 19

Perform the following maintenance at the intervals indicated below.

Inspect and clean air filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Daily

Check pump oil level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Daily

Change pump oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Every 100 operating hours

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Use synthetic, non-detergent air compressor oil.

Operate the pressure relief valves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Daily

Check belt tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Every 100 operating hours

Drain tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Daily

Check and tighten all bolts . . . . . . . . . . . . . . . . . . . . . . . . . . . .Every 100 operating hours

(Do not overtighten)

Effectuez l’entretien suivant aux intervalles indiqués ci–dessous.

Inspectez et nettoyez le filtre à air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Chaque jour

Vérifiez le niveau d'huile de la pompe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Chaque jour

Changez l'huile de la pompe . . . . . . . . . . . . . .Toutes les 100 heures de fonctionnement

. . . .Utilisez uniquement une huile synthétique pour air-compresseur non-détergente.

Faites fonctionner les

-soupapes de décharge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Chaque jour

Vérifiez la tension de la courroie . . . . . . . . . .Toutes les 100 heures de fonctionnement

Vidangez le réservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Chaque jour

Vérifiez et serrez tous les boulons . . . . . . . .Toutes les 100 heures de fonctionnement

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(Ne les serrez pas trop)

Realice el mantenimiento siguiente a los intervalos indicados a continuación.

Inspección y limpieza del filtro de aire de entrada . . . . . . . . . . . . . . . . . . . . . . . .A diario

Verificación del nivel de aceite en la bomba . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A diario

Cambio del aceite de la bomba . . . . . . . . . . . . . . . . . . . . . .Cada 100 horas de operación

. . . . . . . . . . . . . . . . . . . .Use aceite sintético no-detergente para el compressor de aire.

Operación de todas las válvulas

de alivio de la presión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A diario

Verificación de la tensión de las correas . . . . . . . . . . . . . .Cada 100 horas de operación

Drenaje del tanque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A diario

Verificación y ajuste de todos los pernos

(no ajuste demasiado) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Cada 100 horas de operación

SERVICE INTERVAL

ENTRETIEN PÉRIODIQUE

INTERVALOS DE SERVICO

200-235720

Table of contents

Other Sanborn Mfg Air Compressor manuals

Sanborn Mfg

Sanborn Mfg P1682066.MN Product manual

Sanborn Mfg

Sanborn Mfg 200-2156 User manual

Popular Air Compressor manuals by other brands

Comprag

Comprag A9013 manual

Ryobi

Ryobi YN301PL Repair sheet

Champion

Champion ROTORCHAMP EWF99C-100 Operating and service manual

AUDIFIED

AUDIFIED U73B user manual

Industrial Air Contractor

Industrial Air Contractor C032I manual

Ingersoll-Rand

Ingersoll-Rand P130WJDU Operating, Maintenance & Parts Manual

Sparmax

Sparmax TC-610H user manual

Scheppach

Scheppach GK520DC Translation of original instruction manual

Murphy

Murphy S14E-92229N manual

Craftsman

Craftsman 919.195411 owner's manual

Doosan

Doosan P425WCU-EX-T2 Operation and maintenance manual

Sullair

Sullair ES-6 series Operators manual and parts lists

Scheppach

Scheppach HC24-8 Translation of original instruction manual

DeWalt

DeWalt DXCMV7518075 instruction manual

ring

ring RAC605 instructions

EUFAB

EUFAB 21076 manual

Porter-Cable

Porter-Cable C2002 instruction manual

Power Fist

Power Fist 8866659 manual

Sanborn Mfg 200-2357 User manual

Popular Air Compressor manuals by other brands
