SATA 97871 User manual

重型手扳葫芦
Heavy Duty Chain Block
Schwere- Lever Hoist
Тяжелаяручнаяталь
중형 레버 블록은
Talha de pesados
重型パームグールド
Polipasto manual pesado
97871/97872/97873/97874/97875/97876
使用说明书 \ User's Manual \ Bedienungsanleitung \ Инструкция по эксплуатации
사용설명서 \ Manual de instruções \ 取扱説明書 \ Manual del uso
中文 EN DE RU KO PT JA ES

3
中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
产品用途 .................................................................................................................................................................................................................................................. 4
离合装置的使用 ............................................................................................................................................................................................................................. 4
升降重物 .................................................................................................................................................................................................................................................. 4
操作说明 .................................................................................................................................................................................................................................................. 4
维护方法 .................................................................................................................................................................................................................................................. 4
保修期 ......................................................................................................................................................................................................................................................... 4
手扳葫芦零件图 ............................................................................................................................................................................................................................. 5
手扳葫芦零件清单 ...................................................................................................................................................................................................................... 6
手扳葫芦参数表 ............................................................................................................................................................................................................................ 8
目录 目录

4
中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
产品用途：
世达手扳葫芦是一种高效率多用途的手动起重机械，广泛应用于造船、电力、运输、建筑、矿山、邮电等部门的设备安装，
物品起吊、机件牵引等。尤其在狭小的工作场所、野外、高空作业和各种不同角度的牵引更具有独特的优越性。
离合装置的使用：
无负载时，将拨块拔至“ N ”位，平稳 .缓慢地拉动起重链条，即可快速调整两钩间距离，若快速并给起重链条一
冲击式拉力，则离合装置锁紧。负载作用后，若出现离合器锁死，逆时针转动手轮，若仍不能恢复正常，则将拨块
置“ 向下（DOWN）”位置，操纵手柄即可。
升降重物：
提升时，拨块置“向上（UP）”位置，操纵手柄将摩擦片、棘轮、制动器座压成一体共同旋转，依次带动长轴齿轮、
片齿轮、短轴齿轮、花键齿轮和起重链轮，此时链条张紧，开始作业。下降时，拨块置“ 向下（DOWN）”位置，操
纵手柄即可下降重物。
操作说明：
1 ） 严禁超载使用。
2）严禁用人力以外的其它动力操作。
3）所有的运动部件应始终保持良好润滑。在操作之前，请确保各部分没有损坏，并且闲置运动处于良好状态操作时
应先试吊。当重物离地后，如运转正常，制动可靠，方可继续起吊。
4
） 吊装前，检查挂钩是否安装牢固。不允许用吊钩钩尖钩挂重物。保证起重链条无扭曲，以确保安全。
5）操作时如发现手扳力大于正常扳力时，应立即停止使用，必要时卸载，然后检查（a）重物是否与其它物件牵连 :（b）
葫芦机件有无损坏；（c）重物是否超出了葫芦的额定载荷。
维护方法：
1 ）使用完毕的手扳葫芦应擦净油污、水，存放干燥地点。
2）检修应由熟悉葫芦机构者进行，防止不懂本机性能原理者随意拆装。
3）葫芦经过清洗检修后，应按规定进行制动性能和动载性能试验，确认运行正常，方可使用。
4
）制动器的摩擦表面必须保持干净。制动器机构应经常检查，防止制动失灵造成事故。
保修期：
本产品无任何质量缺陷或损坏情况下，自购买之日起，保用六个月。

5
中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876

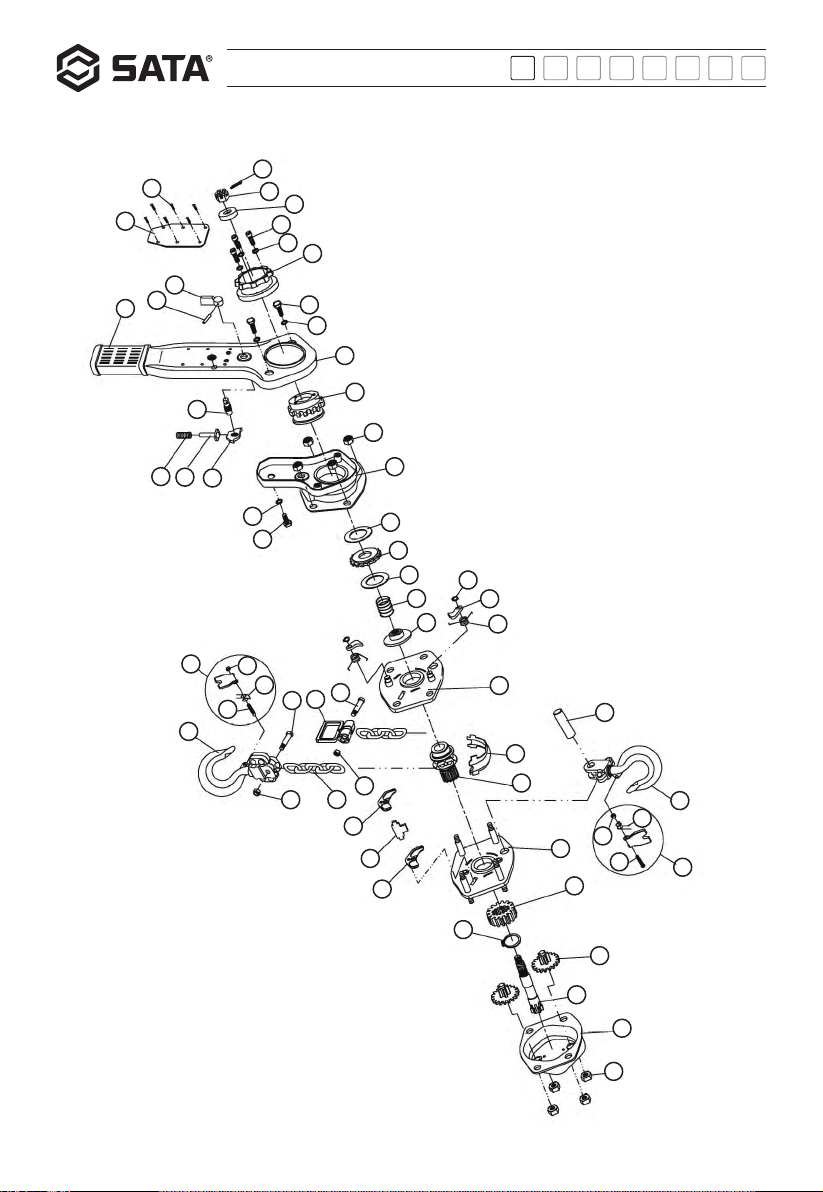

手扳葫芦零件图：
51
52
32
35
11
10
12
17
19
41
20
21
23
22
24
25
28
44
44
49
50
45
43
43
29
47
48
46
26
30
27
17 16
15
34
31
51
52
33
32
14
13
42
18
9
8
5
6
2
3
141
4
7
53
38
40
33
36
37
39

6
中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
手扳葫芦零件清单：
序号 名称 数量
1六角开槽螺母 1
2手轮 1
3开口销 1
4扳手套 1
5六角头螺栓 3
6标准型弹簧垫圈 3
7拨快组件 1
8扳手外板组件 1
9弹性圆柱销 1
10 换向弹簧 1
11 换向棘轮 1
12 顶杆 1
13 锁紧螺母 4
14 换向棘爪 1
15 扳手内板组件 1
16 锁紧螺母 1
17 制动罩壳 1
18 制动螺母 1
19 摩擦片 2
20 棘轮 1
21 棘轮衬套 1
22 长轴弹簧 1
23 制动器座 1
24 轴用弹性挡圈 2

7
中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
序号 名称 数量
25 棘爪 2
26 棘爪弹簧 2
27 左墙板组件 1
28 起重链轮 1
29 长轴 1
30 挡板 1
31 导链块 2
32 支撑杆 4
33 右墙板组件 1
34 花键孔齿轮 1
35 轴用弹性挡圈 1
36 短轴齿轮 2
37 片齿轮 2
38 外墙板组件 1
39 锁紧螺母 4
40 标牌 1
41 上吊钩组件 1
42 上钩架 1
43 上钩轴 1
44 锁紧螺母 1
45 链尾环 1
46 高强度螺栓 1
47 起重链条 1
48 锁紧螺母 1
49 下钩架 1

8
中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
序号 名称 数量
50 吊销 1
51 下吊钩组件 1
说明：如需订购以上零件，请在世达五位编码前加“ P ”，后加“ - 零件编号 ”；举例：P97851-20
手扳葫芦零件清单：

9
中文 EN DE RU KO PT JA ES

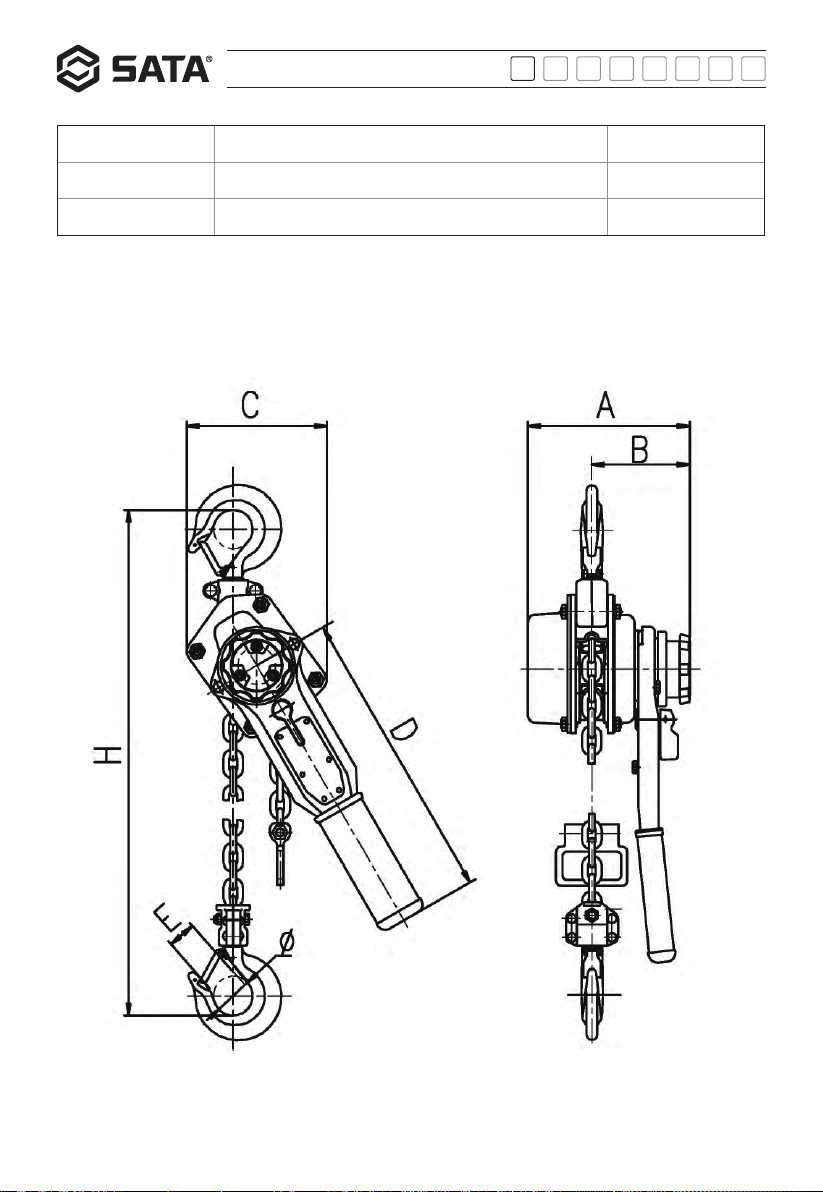

97871/97872/97873/97874/97875/97876
型号 97871 97873 97875
起重量 kg 750 1500 3000
起升高度 m1.5 1.5 1.5
试验载荷 kg 938 1875 3750
手扳力 200 280 350
起重链条行数 1 1 1
起重链条规格 6x18 7x21 10x30
两钩间最小距离 H/MM 350 400 500
主要尺寸 mm
A162 181 206
B96 99 112
C140 145 199
φ37 42.5 55
E24 29 40

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
10
Product Usage ...................................................................................................................................................................................................................................... 11
Use of Clutch Device ....................................................................................................................................................................................................................... 11
Lifting Weights ...................................................................................................................................................................................................................................... 11
Operation Instructions .................................................................................................................................................................................................................. 11
Maintenance Methods .................................................................................................................................................................................................................. 11
Warranty .................................................................................................................................................................................................................................................... 11
Part Drawings of Chain Block ................................................................................................................................................................................................ 12
Part List of Chain Block ............................................................................................................................................................................................................... 13
Parameter Table of Chain Block ......................................................................................................................................................................................... 15
目录 Contents

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
11
Product Usage :
SADA chain block is a high-efficiency versatile manual lifting device widely used for equipment installation, items lifting, traction of parts
and the like in shipbuilding, electric power, transportation, construction, mining, post and telecommunications and other sectors. It has
unique advantages especially in confined work space, the field, work in the heights and traction in various angles.
Use of Clutch Device :
When there is no load, turn the dial to the " N " position, and pull the lifting chain steadily and slowly to quickly adjust the distance
between the two hooks. If the chain is pulled quickly and given an impacting pulling force, the clutch device will be locked. If the clutch
is locked with load, turn the hand wheel counterclockwise. If it still cannot return to normal, turn the dial to the " DOWN " position and
operate the handle.
Lifting Weights :
With the dial set to the " Up " position during lifting, operate the handle to press the friction lining, the ratchet and the brake seat into one
piece to rotate together, which will drive the long shaft gear, the gear piece, the short shaft gear, the spline gear and the lifting chain
wheel sequentially. Then the chain is tensioned and begins to work. With the dial set to the " DOWN " position during lowering, operate the
handle to lower the weights.
Operation Instructions :
1 ）Never use if overloaded.
2）Never use power other than human strength for operation.
3）All moving parts shall always be well lubricated. Before operation, please confirm that no part is damaged, and test shall be taken if
the idle operation is in good condition. The lifting can only continue if the operation is normal and the brake reliable when the weight
is lifted off the ground.
4
）C heck whether the hooks are securely installed before lifting. It is not allowed to hang weights with the tip of hook. Ensure that the
lifting
chain is not twisted so as to guarantee safety.
5）If the hand pulling force is found greater than the normal during operation, stop using immediately （unload if necessary ）, and
check（a）whether the weight is connected with other objects ;（b）whether the parts of the chain block are damaged ; and（c）
whether the weight exceeds the rated load of the chain block.
Maintenance Methods :
1 ） Wipe the oil and water on the chain block after use and store it in a dry place.
2）The maintenance should be carried out by those who are familiar with the mechanism of the chain block, and those who do not
understand the working principle shall not disassemble it.
3）After cleaning and overhaul, the chain block shall be tested for the braking performance and dynamic load performance according
to the provisions to confirm that the operation is normal before use.
4
） The friction surface of the brake must keep clean. The brake mechanism shall be inspected frequently to prevent accidents caused
by brake failure.
Warranty :
This product is warranted for six months from the date of purchase without any quality defects or damage.

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
12

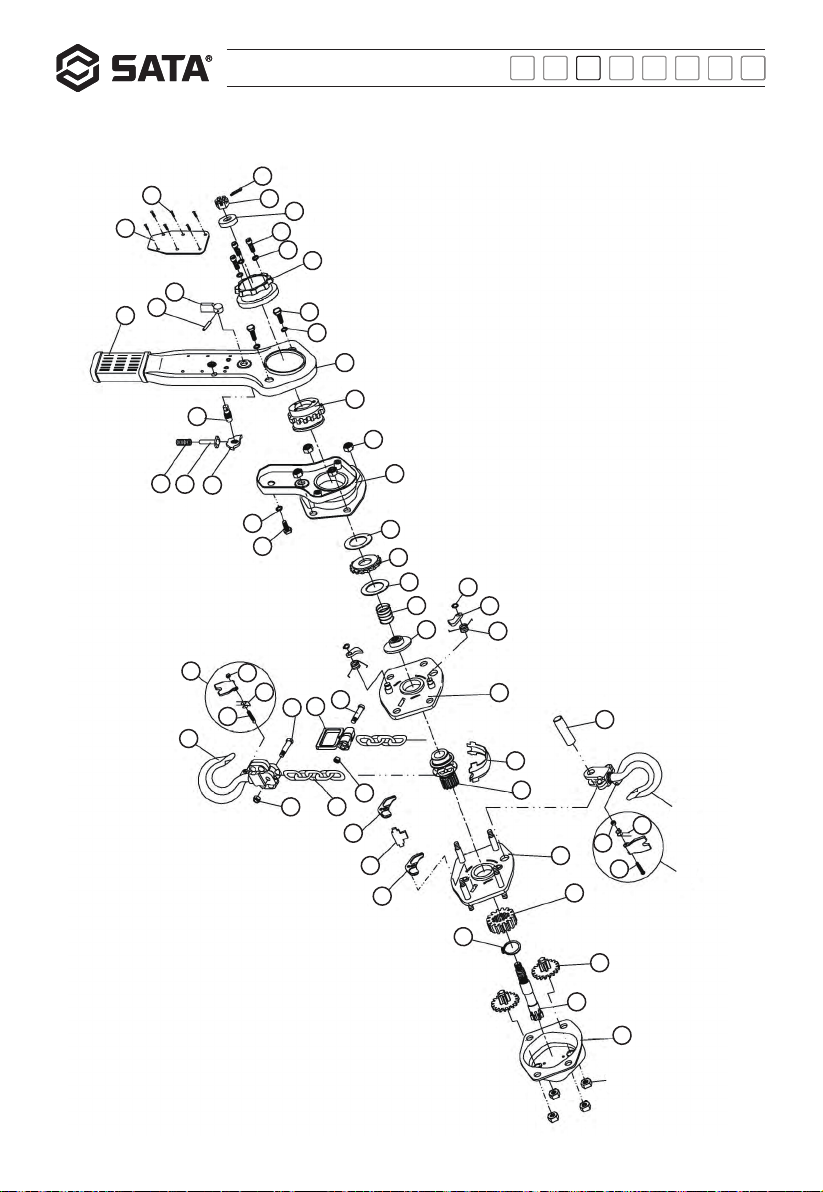

Part Drawings of Chain Block :
51
52
32
35
11
10
12
17
19
41
20
21
23
22
24
25
28
44
44
49
50
45
43
43
29
47
48
46
26
30
27
17 16
15
34
31
51
52
33
32
14
13
42
18
9
8
5
6
2
3
141
4
7
53
38
40
33
36
37
39

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
13
Part List of Chain Block :
S/N Name Quantity
1 Slotted hexagon nut 1
2 Hand wheel 1
3 Cotter pin 1
4 Wrench set 1
5 Hexegon head bolt 3
6 Standard spring washer 3
7 Dial component 1
8 Wrench outer plate assembly 1
9 Elastic cylindrical pin 1
10 Reversing spring 1
11 Reversing ratchet 1
12 Ejector pins 1
13 Locking nut 4
14 Reversing claw 1
15 Wrench inner plate assembly 1
16 Locking nut 1
17 Brake housing 1
18 Brake nut 1
19 Friction lining 2
20 Ratchet 1
21 Ratchet bushing 1
22 Long-shaft spring 1
23 Brake seat 1
24 Circlip for shaft 2

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
14
S/N Name Quantity
25 Pawl 2
26 Pawl spring 2
27 Left wall plate assembly 1
28 Lifting chain wheel 1
29 Long shaft 1
30 Shield 1
31 Chain guiding block 2
32 Support rod 4
33 Right wall plate assembly 1
34 Spline hole gear 1
35 Circlip for shaft 1
36 Short shaft gea 2
37 Gear piece 2
38 Exterior wall plate assembly 1
39 Locking nut 4
40 Label 1
41 Upper hook assembly 1
42 Upper hook bracket 1
43 Upper hook shaft 1
44 Locking nut 1
45 Chain tail link 1
46 High-strength bolt 1
47 Lifting chain 1
48 Locking nut 1
49 Lower hook bracket 1

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
15
S/N Name Quantity
50 Lifting pin 1
51 Lower hook assembly 1
Description : To order the above parts, please add " P " before SATA's five-digit code, which is followed by " -part number ";
Example : P97851-20
Parameter Table of Chain Block :

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
16
Model 97871 97873 97875
Lifting weight / kg 750 1500 3000
Lifting height / m 1.5 1.5 1.5
Test load / kg 938 1875 3750
Pulling force at full load / N 200 280 350
Lifting chain Number of Rows 1 1 1
Lifting chain Diameter * pitch （MM ）6x18 7x21 10x30
Minimum distance （H/MM ）between two hooks 350 400 500
Main dimensions （MM ）
A162 181 206
B96 99 112
C140 145 199
φ37 42.5 55
E24 29 40

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
17
中文 EN DE RU KO PT JA ES
Produktnutzung ................................................................................................................................................................................................................................. 18
Einsatz von Kupplungsgerät ................................................................................................................................................................................................... 18
Das Heben schwerer Lasten .................................................................................................................................................................................................. 18
Betriebsanleitung ............................................................................................................................................................................................................................. 18
Wartungsmethode .......................................................................................................................................................................................................................... 19
Garantiezeit ........................................................................................................................................................................................................................................... 19
Lever Hoist-Teile-Diagramm .................................................................................................................................................................................................. 20
Lever Hoist-Teileliste ...................................................................................................................................................................................................................... 21
Lever Hoist-Parameter Tabelle .............................................................................................................................................................................
........... ... 23
目录 Verzeichnis

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
18
中文 EN DE RU KO PT JA ES
Produktnutzung :
Shida Handhubzug ist eine hocheffiziente und vielseitige manuelle Hebemaschine, die weit verbreitet in der Installation von Geräten,
Heben von Artikeln und Zeichnung von Teilen im Schiffbau, Strom, Transport, Bau, Bergbau, Post und Telekommunikation und andere
Abteilungen. Vor allem an engen Arbeitsplätzen, Feldarbeiten, Höhenarbeiten und Traktion aus verschiedenen Blickwinkeln hat er
einzigartige Vorteile.
Einsatz von Kupplungsgerät :
Wenn es keine Last gibt, ziehen Sie den Schaltblock auf " N " Position, stabil und langsam ziehen Sie die Hubkette, um den Abstand
zwischen den beiden Haken schnell einzustellen. Wird die Hebekette schnell mit einer Aufprallkraft gezogen, ist die Kupplungsvorrichtung
verriegelt. Nach dem Auftragen der Ladung, wenn die Kupplung hochläuft, drehen Sie das Handrad gegen den Uhrzeigersinn. Wenn das
Handrad immer noch nicht zur Normalität zurückkehrt, stellen Sie den Zifferblatt auf die " DOWN "-Position und bedienen Sie den Griff.
Das Heben schwerer Lasten :
Beim Heben wird der Schaltblock auf die " UP "-Position eingestellt, und der Bediengriff drückt die Reibungsplatte, das Ratschenrad und
den Bremssitz in ein Ganzes für die gemeinsame Rotation, indem er das Langwellengetriebe, das Plattengetriebe, das Kurzwellengetriebe,
den Spline-Getriebe und das Hubrad, bei dem die Kette gespannt wird und den Betrieb aufnimmt. Beim Tippen wird der Zifferblatt auf die
" DOWN "-Position eingestellt, und das Gewicht kann durch den Betrieb des Griffes gesenkt werden.
Betriebsanleitung :
1 ） Überlastung ist strengstens verboten.
2）Es ist strengstens verboten, mit einer anderen Macht als der Arbeitskraft zu arbeiten.
3）Alle beweglichen Teile sollten immer gut schmieren. Bitte vergewissern Sie sich vor dem Betrieb, dass alle Teile nicht beschädigt
sind, und versuchen Sie, sich zu heben, wenn die Leerlaufbewegung in gutem Zustand ist. Wenn die schweren Gegenstände vom
Boden gehoben werden, können sie nur angehoben werden, wenn sie normal arbeiten und zuverlässig bremsen.
4
） Vor dem Heben prüfen Sie, ob der Haken fest installiert ist. Es ist nicht erlaubt, schwere Gegenstände mit Hakenkreuze zu haken.
Sorgen Sie dafür, dass sich die Hubkette nicht verdreht, um die Sicherheit zu gewährleisten.
5
） Wenn sich herausstellt, dass die manuelle Zugkraft größer ist als die normale Zugkraft während des Betriebs, hören Sie sofort auf, entladen
Sie sie sofort, entladen Sie sie bei Bedarf und prüfen Sie（a）, ob die schweren Gegenstände mit anderen Objekten in Verbindung
gebracht werden ; （b）ob die Hubteile beschädigt sind ; （c）Ob das Gewicht die Nennlast des Hebeers übersteigt.

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
19
中文 EN DE RU KO PT JA ES
Wartungsmethode :
1 ） Nach Gebrauch sollte der Griff Kürd Öl und Wasser abwischen und an einem trockenen Ort aufbewahren.
2）Die Wartung erfolgt durch Personen, die mit dem Hubmechanismus vertraut sind, um zu verhindern, dass Personen, die das
Leistungsprinzip der Maschine nicht verstehen, nach Belieben zerlegen und montiert werden.
3）Nach der Reinigung und Wartung wird der Kürbis nach den Vorschriften auf Bremsleistung und dynamische Belastbarkeit geprüft
und kann erst nach der Bestätigung im Normalbetrieb verwendet werden.
4
） Die Reibungsfläche der Bremse muss sauber gehalten werden. Der Bremsmechanismus sollte regelmäßig überprüft werden, um
Unfälle durch Bremsausfall zu verhindern.
Garantiezeit :
Ist das Produkt frei von Qualitätsmängeln oder-schäden, so wird es für sechs Monate ab Kaufdatum garantiert.

中文 EN DE RU KO PT JA ES
97871/97872/97873/97874/97875/97876
20
中文 EN DE RU KO PT JA ES
Lever Hoist-Teile-Diagramm :
51
52
32
35
11
10
12
17
19
41
20
21
23
22
24
25
28
44
44
49
50
45
43
43
29
47
48
46
26
30
27
17 16
15
34
51
52
32
14
13
42
18
9
8
5
6
2
3
1
4
7
53
38
40
33
36
37
39
