<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
DE
I.1
<< deutsch >>
Inhaltsverzeichnis [Originalfassung: Deutsch]
1. Symbole
2. Technische Daten
3. Lieferumfang
4. Aufbau des SATA adam 2
5. Bestimmungsgemäße Verwendung
6. Sicherheitshinweise
7. Inbetriebnahme
8. Reinigen des SATA adam 2 (adam 2
mini / adam 2 display)
9. Batterie ersetzen
10. Beheben von Störungen
11. Entsorgung
12. Kundendienst
13. Gewährleistung / Haftung
14. Ersatzteile
15. Konformitätserklärung
1. Symbole
Warnung! vor Gefahr, die zum Tode oder zu schweren
Verletzungen führen kann.
Vorsicht! vor gefährlicher Situation, die zu Sachschäden
führen kann.
Explosionsgefahr! Warnung vor Gefahr, die zum Tode
oder zu schweren Verletzungen führen kann.
Hinweis! Nützliche Tipps und Empfehlungen.
2. Technische Daten
Max. Betriebsüberdruck 10,0 bar
Max. Betriebstemperatur 60 °C
Energieversorgung Batterie RENATA CR2032
(Art. Nr. 160739)
Anzeigegenauigkeit +/- 0,05 bar
Ex-Zulassung II 2G Ex ia IIC T4
(KEMA 05ATEX1090X)
EG-Richtlinie 94/9 EG
Inhalt-BAL-SATA adam 2.indd 1 30.11.2010 11:45:18

<< Betriebsanleitung SATA adam 2 >>
DE
I.2
<< Betriebsanleitung SATA adam 2 >>
3. Lieferumfang
Produkt
Komponente SATA adam 2 SATA adam 2
mini
SATA adam
2 display
SATA adam 2 display X X X
SATA adam 2 dock X - -
SATA adam 2 mini dock - X -
Im Lieferumfang ist eine Batterie RENATA CR2032 enthalten.

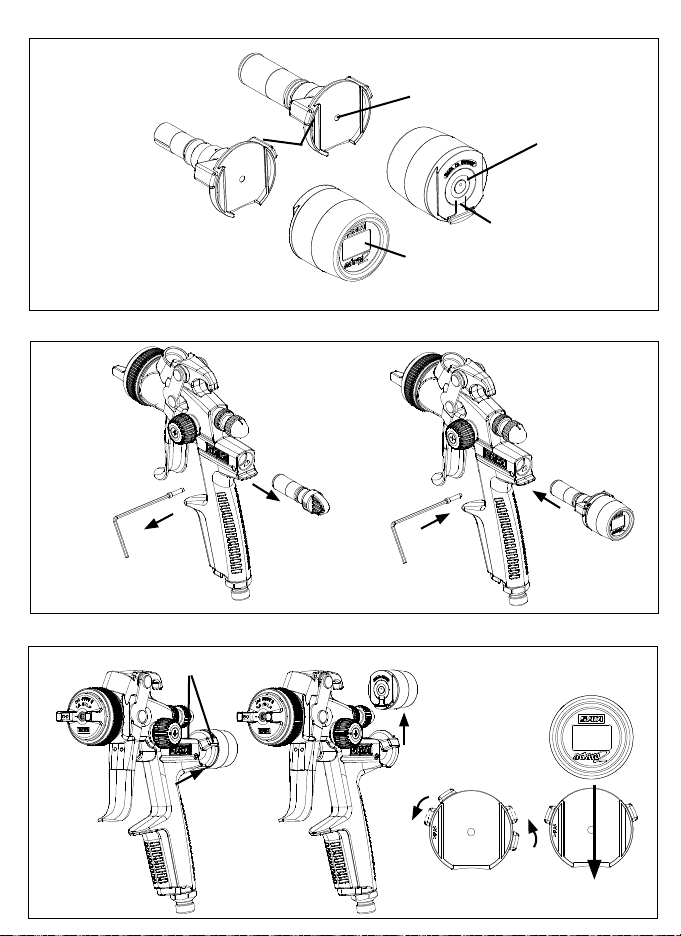

4. Aufbau des SATA adam 2 [1]
[1-1] SATA adam 2 dock Verbin-
dungsmodul für SATA
[1-2] SATA adam 2 mini dock
Verbindungsmodul für SATA
minijet Lackierpistolen
[1-3] Regulierügel
[1-4] Kugelventil
[1-5] SATA adam 2 display
[1-6] Spezial O-Ring
[1-7] Rastclip
[1-8] Digitalanzeige
[1-9] O-Ring | Bitte stets mit
Hochleistungsfett (Art. Nr.
48173) schmieren - Muster
im Lieferumfang enthalten
5. Bestimmungsgemäße Verwendung
Der SATA adam 2 und SATA adam 2 mini sowie das SATA adam 2 display
in Verbindung mit dem jeweiligen SATA adam 2 dock Verbindungsmodul,
sind bestimmungsgemäß vorgesehen zum Einstellen und zur Kontrolle des
Eingangsdruckes einer SATA Lackierpistole.
Warnung!
• Für Schäden und Unfälle bei nicht sachgemäßer Benutzung haftet der
Benutzer!
Inhalt-BAL-SATA adam 2.indd 2 30.11.2010 11:45:18

<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
DE
I.3
<< deutsch >>
6. Sicherheitshinweise
6.1. Allgemeine Sicherheitshinweise
Warnung! Vorsicht!
• Lesen Sie vor Gebrauch dieses Gerätes auch alle Sicherheitshinweise
und die Betriebsanleitung der Lackierpistole aufmerksam und vollstän-
dig durch. Die Sicherheitshinweise und vorgegebenen Schritte sind
einzuhalten.
• Bewahren Sie alle beiliegenden Dokumente auf und geben Sie das
Gerät nur zusammen mit diesen Dokumenten weiter.
• Beachten Sie unbedingt auch die Betriebsanleitung der entsprechenden
SATA-Lackierpistole!
6.2. Spezifische Sicherheitshinweise
Warnung!
• Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Umwelt-
schutzvorschriften einhalten!
• Verwendung, Reinigung und Wartung nur durch Fachkraft!
• Personen, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medikamente
oder auf andere Weise herabgesetzt ist, ist der Umgang mit dem Gerät
untersagt!
• Gerät niemals bei Beschädigung oder fehlenden Teilen in Be-
trieb nehmen! Insbesondere nur bei fest eingebauter Arretier-
schraube (siehe Kapitel 7.) verwenden!
• Gerät vor jedem Gebrauch überprüfen und ggf. instand setzen!
• Gerät bei Beschädigung sofort außer Betrieb nehmen, vom Druckluftnetz
trennen!
• Gerät niemals eigenmächtig umbauen oder technisch verändern!
• Ausschließlich SATA Original-Ersatzteile bzw. -Zubehör verwenden!
• Niemals mit säure-, laugen- oder benzinhaltige Spritzmedien in Verbin-
dung bringen!
• Gerät niemals im Bereich von Zündquellen, wie offenes Feuer, brennende
Zigaretten oder nicht explosionsgeschützten elektrischen Einrichtungen
verwenden!
Inhalt-BAL-SATA adam 2.indd 3 30.11.2010 11:45:18

<< Betriebsanleitung SATA adam 2 >>
DE
I.4
<< Betriebsanleitung SATA adam 2 >>
6.3. Persönliche Schutzausrüstung
Warnung!
• Bei Verwendung des Gerätes sowie bei Reinigung und Wartung immer
zugelassenen Atem- und Augenschutz sowie geeignete Schutz-
handschuhe und Arbeitskleidung und -schuhe tragen!
6.4. Verwendung in explosionsgefährdeten Berei-
chen
Das Gerät ist zur Verwendung / Aufbewahrung in explosionsgefährdeten
Bereichen der Ex-Zone 1 und 2 zugelassen.
Warnung! Explosionsgefahr!
Folgende Verwendungen und Handlungen führen zum Verlust
des Explosionsschutzes und sind daher verboten:
• SATA adam 2 / adam 2 mini / SATA adam 2 display nicht mit der La-
ckierpistole zusammen in explosionsgefährdete Bereiche der Ex-Zone 0
bringen und oder einsetzen!
• Verwendung von Löse- und Reinigungsmitteln, die auf halogenisierten
Kohlenwasserstoffen basieren! Die dabei auftretenden chemischen
Reaktionen können explosionsartig erfolgen!
Die elektronische Druckmesseinrichtung wurde einer Baumusterprüfung
unterzogen. Sie ist entwickelt, konstruiert und gefertigt in Übereinstim-
mung mit der EG-Richtlinie 94/9 EG. Sie wurde nach II 2G Ex ia IIC T4
FM Global IS CL I, ZN 1, AEx ia IIC T4 IS CL I, DIV 1, GP A, B, C&D, T4
eingruppiert. Sie darf in der Ex-Zone 1 und 2 bis 60°C Umgebungstem-
peratur verwendet und aufbewahrt werden. Prüfstelle: KEMA 05 ATEX
1090X
Ex-Zeichen
Gerätegruppe Kategorie Gas Zündschutzart Temperaturklasse
Gerätekategorie Gerätegruppe
II 2 G Ex ia IIC T4
II 2 G Ex ia IIC T4
Inhalt-BAL-SATA adam 2.indd 4 30.11.2010 11:45:18

<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
DE
I.5
<< deutsch >>
IECEx Kennzeichnung: IECEx KEM 09.0075
Warnung! Explosionsgefahr!
Folgende Verwendungen und Handlungen führen zum Verlust
des Explosionsschutzes und sind daher verboten:
• Batteriewechsel innerhalb explosionsgefährdeter Bereiche!
• Einbau einer anderen Batterie als CR 2032, Fa. RENATA (SATA Art.
Nr. 160739)!
7. Inbetriebnahme [2]
Warnung! Vorsicht!
• Vor Erst-Montage des SATA adam 2 oder des docks Lackierpistole vom
Druckluftnetz abkoppeln!
• Achten Sie auf festen Sitz der Verschraubungen.
1. Arretierschraube [2-1] lösen und herausziehen.
2. Luftmikrometer [2-2] entnehmen.
3. SATA adam 2 [2-3] in die Lackierpistole einsetzen.
4. Arretierschraube [2-4] fest anziehen.
Warnung!
• Arretierschraube auf festen Sitz kontrollieren! SATA adam 2 (mini) kann
unkontrolliert aus der Lackierpistole herausschießen!
7.1. Demontage und Montage des Displays [3]
Demontage:
• Regulierügel [3-1] in Mittelstellung bringen.
• Rastclip [3-2] drücken und display [3-3] nach oben aus der Führung
herausschieben.
Montage:
• Regulierügel [3-4] in Mittelstellung bringen.
• Display [3-5] lagerichtig in die Führung einsetzen und nach unten bis
zum Einrasten einschieben.
Inhalt-BAL-SATA adam 2.indd 5 30.11.2010 11:45:19

<< Betriebsanleitung SATA adam 2 >>
DE
I.6
<< Betriebsanleitung SATA adam 2 >>
7.2. Pistoleneingangsdruck einstellen [4]
Hinweis!
• Abzugsbügel voll abziehen [4-1] und Pistoleneingangsdruck mit dem
Regulierügel [4-2] einstellen, Abzugsbügel wieder loslassen.
• Wird der erforderliche Pistoleneingangsdruck nicht erreicht, ist der
Druck am Druckluftnetz zu erhöhen; hoher Druck führt zu hohen Ab-
zugskräften.

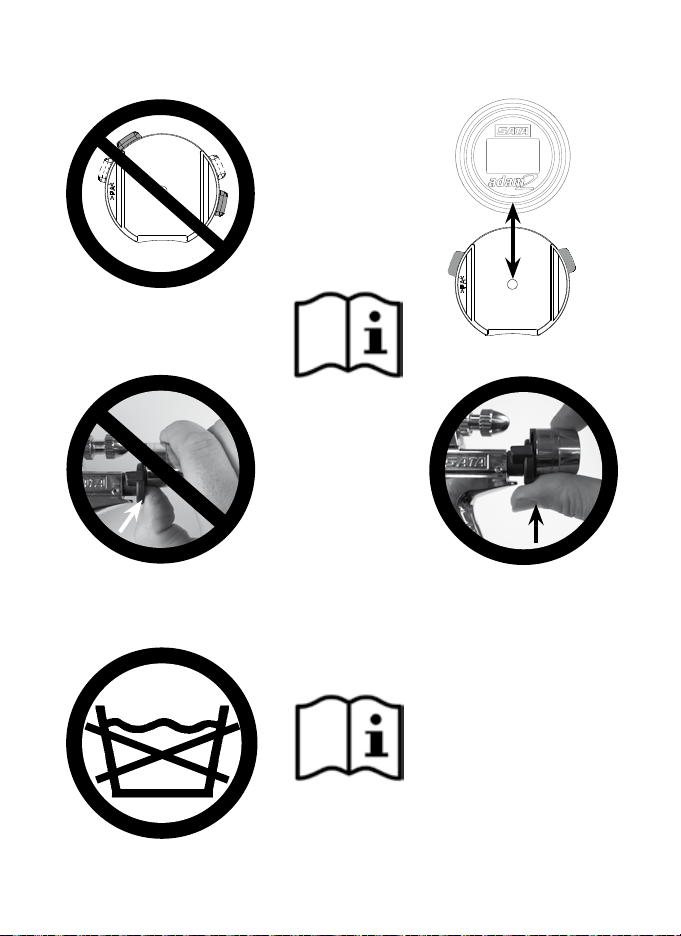

8. Reinigen des SATA adam 2 / adam 2 mini /
adam 2 display
Warnung! Vorsicht!
• Vor dem Reinigen der Lackierpistole in einer Waschmaschine ist das
SATA adam 2 display zu demontieren (siehe Kapitel 7.1). SATA adam
2 display niemals in der Waschmaschine reinigen! SATA
adam 2 dock kann zur Reinigung der Lackierpistole in der Waschma-
schine auf der Pistole montiert bleiben.
• Beachten Sie auch die Hinweise zur Reinigung Ihrer SATA Lackierpistole.
• Nach dem Reinigen Lackierpistole und Farbkanal, Luftdüse inkl. Gewin-
de und Fließbecher sowie das SATA adam 2 dock Verbindungsmodul
mit sauberer Druckluft trocken blasen!
• SATA adam 2 display - so wie auch Lackierpistolen - niemals in
Reinigungsflüssigkeit tauchen!
• SATA adam 2 display ausschließlich mit einem reinigungsmit-
telgetränkten Tuch reinigen. Anschließend O-Ring [1-6] mit
Hochleistungsfett (Art. Nr . 48173) schmieren.
• Neutrale Reinigungsflüssigkeit (pH-Wert 6 bis 8) verwenden!
• Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Regene-
rate oder andere aggressive Reinigungsmittel, wie z.B. Toluol
verwenden!
• Glasscheibe des SATA adam 2 displays nicht mit spitzen, scharfen oder
rauen Gegenständen reinigen!
• Display ausschließlich zum Wechseln der Batterie öffnen!
Inhalt-BAL-SATA adam 2.indd 6 30.11.2010 11:45:19

<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
DE
I.7
<< deutsch >>
Hinweis!
• Weitere Tipps zur Reinigung: www.sata.com/TV .
9. Batterie ersetzen [5]
Warnung! Explosionsgefahr!
• Batterie ausschließlich außerhalb explosionsgefährdeter Bereiche
wechseln!
• Sicherheitshinweise in Kapitel 6.4 beachten!
Es dürfen ausschließlich Batterien der Fa. RENATA (CR2032) verwendet
werden. Batterieset (Art. Nr. 160739) mit Batterie, O-Ringen, Rastc-
lip, Gripband und Spezialwerkzeug) verwenden. Die Betriebsdauer der
Batterie beträgt je nach Nutzungsintensität 1 - 3 Jahre. Erscheint das
Batteriesymbol in der Druckanzeige ist die Batterie in den nächsten 2 bis
3 Wochen zu ersetzen. Die Batterie ist leer, wenn bei einem Pistolenein-
gangsdruck über 0,2 bar (3 psi) keine Anzeige vorhanden ist (Lackierpis-
tole an Druckluftnetz angeschlossen).
1. Demontage des Displays [5-1] (siehe auch Kapitel 7.1).
2. Display mit Hilfe des Spezialwerkzeuges und Gripbandes öffnen
[5-2], [5-3].
3. Batterie mit dem Spezialwerkzeug herausschieben [5-4].
4. Neue RENATA CR 2032 einsetzen (Polarität der Batterie beachten!).
5. Dichtung mit dem Spezialwerkzeug entfernen [5-5] und neue Dich-
tung einsetzen.
6. Deckel auf das Display schrauben. Es ist darauf zu achten, das der
Deckel bis auf Anschlag geschraubt wird, um ein Eindringen von Rei-
nigungsüssigkeiten zu verhindern [5-3].
7. Rastclip und kleinen O-Ring bei Bedarf wechseln. Flache Seite des
Rastclips muss sichtbar sein [ohne Abbildung].
Inhalt-BAL-SATA adam 2.indd 7 30.11.2010 11:45:19

<< Betriebsanleitung SATA adam 2 >>
DE
I.8
<< Betriebsanleitung SATA adam 2 >>
10. Beheben von Störungen
Störung Ursache Abhilfe
Druck wird nicht
angezeigt
• Display nicht im SATA
adam 2 dock einge-
rastet
• Batterie leer
• Display bis Rastung
einschieben, Kapitel
7.1
• Batterie ersetzen
Display lässt
sich nicht oder
nur schwer ab-
nehmen
• Regulierügel nicht in
Mittelstellung
• Führungen verklebt /
verschmutzt.
• Rastclip nicht gedrückt
• Spezial O-Ring [1-6]
durch Einlegen in Löse-
mittel aufgequollen
• Regulierügel in
Mittelstellung bringen,
Kapitel 7.1
• Reinigen der Führun-
gen.
• Rastclip drücken,
Kapitel 7.1
• Nicht in Lösemittel
einlegen, Kapitel 8
Luft tritt zwi-
schen Display
und Verbin-
dungsmodul
SATA adam 2
dock / adam 2
mini dock aus
O-Ring unter dem Rast-
clip fehlt oder ist beschä-
digt
O-Ring ersetzen, Kapi-
tel 9
Luft tritt an Ku-
gelventil [1-8]
aus (bei Einsatz
ohne Display)
Kugelventil verschmutzt Kugelventil reinigen,
Kapitel 8
Display rastet
nicht ein
• Rastclip defekt
• Nut am SATA adam 2
dock verschmutzt oder
beschädigt
• Rastclip ersetzen,
Kapitel 9
• Nut reinigen bzw.
dock ersetzen
Digitalanzeige
schwarz oder
verfärbt
Display zu lange mit Rei-
nigungsüssigkeit beauf-
schlagt
Reinigung, Kapitel
8, Digitaleinheit austau-
schen lassen
Inhalt-BAL-SATA adam 2.indd 8 30.11.2010 11:45:19

<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
DE
I.9
<< deutsch >>
11. Entsorgung
Um Schäden für die Umwelt zu vermeiden, Batterie bzw. SATA adam 2 /
adam 2 mini / adam 2 display sachgerecht entsorgen. Die örtlichen Vor-
schriften beachten!
12. Kundendienst
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem
SATA Händler.
13. Gewährleistung / Haftung
Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.
weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.
SATA haftet insbesondere nicht bei:
• Nichtbeachtung der Reinigungsvorschriften (siehe Kapitel 8)
• Eindringen von Flüssigkeiten, wenn SATA adam 2 display nicht maxi-
mal zugedreht (siehe Kapitel 9)
• Sonstige Nichtbeachtung der Betriebsanleitung
• Nichtbestimmungsgemäßer Verwendung des Produkts
• Einsatz von nicht ausgebildetem Personal
• Nichtanwendung von persönlicher Schutzausrüstung
• Nichtverwendung von Original-Zubehör und -Ersatzteilen
• Eigenmächtigen Umbauten oder technischen Veränderungen
• Natürlicher Abnützung / Verschleiß
• Gebrauchsuntypischer Schlagbelastung
• Montage- und Demontagearbeiten
14. Ersatzteile
Art. Nr. Benennung
160739 Batterieset für SATA adam 2 und SATA adam 2 mini
160788 SATA adam 2 dock
160796 2 Stück SATA adam 2 dock
160861 SATA adam 2 mini dock
160689 SATA adam 2 display (bar)
160697 SATA adam 2 display (psi)
162164 5x Rastclip
Inhalt-BAL-SATA adam 2.indd 9 30.11.2010 11:45:19

<< Betriebsanleitung SATA adam 2 >>
DE
I.10
<< Betriebsanleitung SATA adam 2 >>
Art. Nr. Benennung
162172 2x O-Ring
162081 5x dock protect
15. Konformitätserklärung
Hersteller:
SATA GmbH & Co. KG
Domertalstrasse 20
D-70806 Kornwestheim
Hiermit erklären wir, dass das nachfolgend genannte Produkt aufgrund
seiner Konzeption, Konstruktion und Bauart in der von uns in Verkehr ge-
brachten Ausführung den grundlegenden Sicherheitsanforderungen der
Richtlinie 94/9/EG einschließlich der zum Zeitpunkt der Erklärung gelten-
den Änderungen entspricht und gemäß EG-Richtlinie 94/9/EG in explosi-
onsgefährdeten Bereichen (ATEX), Anhang X, B eingesetzt werden kann.
Produktbezeichnung: ..................Digitale Druckmesseinrichtung
Typbezeichnung: .......SATA adam 2 (mini), SATA adam 2 display
ATEX Kennzeichnung: ................................... II 2 G Ex ia IIC T4
IECEx Kennzeichnung: ...............................IECEx KEM 09.0075
Einschlägige EG-Richtlinien:
• EG-Richtlinie 94/9//EG Geräte und Schutzsysteme zur bestimmungs-
gemäßen Verwendung in explosionsgefährdeten Bereichen
Angewandte harmonisierte Normen:
• DIN EN 1127-1:2008 „Explosionsschutz Teil 1: Grundlagen und Metho-
dik“
• DIN EN 13463-1:2001 „Nicht-elektrische Geräte für den Einsatz in
explosionsgefährdeten Bereichen - Teil 1: Grundlagen und Anforderun-
gen“
• DIN EN ISO 12100-1/-2; „Sicherheit von Maschinen, Allgemeine Anfor-
derungen“
Angewandte nationale Normen:
• DIN 31000:1979 „Allgemeine Leitsätze für das sicherheitsgerechte
Inhalt-BAL-SATA adam 2.indd 10 30.11.2010 11:45:19

<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
<< Betriebsanleitung SATA adam 2 >>
DE
I.11
<< deutsch >>
Gestalten technischer Erzeugnisse“
• DIN 31001-1:1983 „Sicherheitsgerechtes Gestalten technischer
Erzeugnisse; Schutzeinrichtungen; Begriffe, Sicherheitsabstände für
Erwachsene und Kinder“
70806 Kornwestheim, den 25.01.2010
Albrecht Kruse
Geschäftsführer
SATA GmbH & Co. KG
Inhalt-BAL-SATA adam 2.indd 11 30.11.2010 11:45:19

<< Betriebsanleitung SATA adam 2 >>
DE
I.12
<< Betriebsanleitung SATA adam 2 >>
Inhalt-BAL-SATA adam 2.indd 12 30.11.2010 11:45:19

<< Упътване за работа SATA adam 2 >>
<< Упътване за работа SATA adam 2 >>
BG
II.1
<< български >>
Съдържание [оригинален вариант: немски]
1. Символи
2. Технически данни
3. Обем на доставката
4. Монтаж на SATA adam 2
5. Целесъобразна употреба
6. Указания за безопасност
7. Пускане в експлоатация
8. Почистване на SATA adam 2 (adam 2
mini / adam 2 display)
9. Смяна на батерията
10.Отстраняване на повреди
11. Изхвърляне
12. Сервиз
13.Гаранция / отговорност
14.Резервни части
15.Декларация за съответ-
ствие
1. Символи
Предупреждение! за опасност, която може да доведе
до смърт или тежки наранявания.
Внимание! при опасна ситуация, която може да дове-
де до материални щети.
Опасност от експлозия! Предупреждение за опас-
ност, която може да доведе до смърт или тежки нараня-
вания.
Указание! Полезни съвети и препоръки.
2. Технически данни
макс. работно свръхналягане 10,0 bar
макс. работна температура 60 °C
Енергозахранване Батерия RENATA CR2032
(кат. Nr. 160739)
Точност на отчитане +/- 0,05 bar
Разрешение с оглед на взриво-
защитата
II 2G Ex ia IIC T4
(KEMA 05ATEX1090X)
EО-директива 94/9 EG
BG-SATA adam 2.indd 1 01.12.2010 07:56:27

<< Упътване за работа SATA adam 2 >>
BG
II.2
<< Упътване за работа SATA adam 2 >>
3. Обем на доставката
Продукт
Компонент SATA adam 2 SATA adam 2
mini
SATA adam
2 display
SATA adam 2 display X X X
SATA adam 2 dock X - -
SATA adam 2 mini dock -X-
Обемът на доставка включва една батерия RENATA CR2032.
4. Монтаж на SATA adam 2 [1]
[1-1] SATA adam 2 dock свърз-
ващ модул за пистолети за
лакиране SATA
[1-2] SATA adam 2 mini dock
Свързващ модул за пис-
толети за лакиране SATA
minijet
[1-3] Регулираща перка
[1-4] Сачмен клапан
[1-5] SATA adam 2 display
[1-6] Специален O-пръстен
[1-7] Фиксираща щипка
[1-8] Цифров дисплей
[1-9] O-пръстен | Смазвайте
винаги с високомо-
щностна грес (арт. №
48173) - в обема на достав-
ка се съдържа мостра
5. Целесъобразна употреба
SATA adam 2 и SATA adam 2 mini, както и SATA adam 2 display заедно
със съответния свързващ модул SATA adam 2 dock са предназначени
за регулиране и контрол на входящото налягане при пистолетите за
лакиране SATA.
Предупреждение!
• За щети и злополуки при неправилнла употреба отговорност носи
потребителят!
BG-SATA adam 2.indd 2 01.12.2010 07:56:27
