SATA AE1022H User manual

AE1022H/AE1022H-3
EN
中文 PT JARU KODE ES
使用说明书 \ User’s Manual \ Bedienungsanleitung \ Инструкция по эксплуатации
사용설명서 \ Manual de instruções \ 取扱説明書 \ Manual del uso
后倾型辅助臂扁平轮胎拆装机
Tilt-back Tire Changer with Helper
Reifenmontiermaschine mit Hilfsarm und rückseitiger Neigung
Опрокидывающееся назад устройство для замены плоскихшин с
вспомогательной стрелой
백틸팅 타입 보조 암플랫 타이어
Trocador de pneus furados com braço auxiliar inclinado para trás
後傾型サポートアーム付扁平タイヤチェンジャー
Cambiador de neumáticos planos de inclinación hacia atrás con brazo auxiliar

3
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
目录
第一章 安全注意事项............................................................................................................................................5
第二章 安装说明...................................................................................................................................................... 8
第三章 操作指南.....................................................................................................................................................14
第四章 辅助臂的安装与操作..........................................................................................................................18
第五章 存储...............................................................................................................................................................20
第六章 报废...............................................................................................................................................................20
第七章 日常保养.....................................................................................................................................................21
第八章 故障以及排除......................................................................................................................................... 23
第九章 电路和气路图..........................................................................................................................................27
第十章 产品爆炸图...............................................................................................................................................28

4
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
技术参数 外夹轮辋直径 内撑轮辋直径 轮辋宽度 最大轮胎直径 大气缸推拉力
AE1022H 10-20" 12-24" 3"-13" 39"(1010mm) 2100 kgf
AE1022H-3
技术参数 大盘转速 工作气压 工作噪音 外箱尺寸 毛净重
AE1022H
6.5 rpm 8-10 bar ≦70 db
1000*920*1000mm 336/294 Kg
1150*520*300mm 88/75 Kg
AE1022H-3 1000*920*1000mm 332/290 Kg
1150*520*300mm 88/75 Kg
开箱后即请检查产品，确保产品完好无损。如果发现有任何部件缺失或损坏，
请电话联系世达汽车科技（上海）有限公司客户服务部：
400-820-3885、800-820-3885。
请记录产品序列号：
注：如果产品没有序列号，请记录购买日期。
请妥善保存本使用说明书：
1) 本使用说明书涉及产品的安全警告、安装操作、维护保养、常见故障处理等内容，请妥善保管。
2) 请记录本产品的序列号（或购买日期）在使用说明书首页，并将说明书保存于干燥安全之处以备参阅。
3) 请在完全理解本说明书内容的基础上，正确使用产品。
4) 本产品已经投保产品责任险。

5
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
- 不正确的操作可能导致人身伤害及设备损坏。
- 使用前请务必仔细阅读并理解说明书的全部内容。
- 请保证儿童与其他未经许可的人员远离工作区域。
- 确保设备连接到正确的电源和气源，并可靠接地。
- 请在平整、水平、干燥并能可靠承载的平面上使用本设备。
- 避免意外启动，在维修之前请确保设备已关闭，电气源断开。
- 将保护装置和安全装置保持在正确的位置，并保持正常工作。
- 保持工作区域清洁和良好的照明，混乱或黑暗区域会引发事故
- 严禁超载使用本产品，否则引起的事故责任不在保险范围之列。
- 请保持远离热源与火源，高温可能对本设备和密封元件造成损坏。
- 避免危险的环境，不要在潮湿的环境使用设备，或将其暴露在雨中。
- 严禁任何未经培训的人员使用本设备，且不得自行拆装或改装本设备。
- 确保车轮正确安装，按不同轮毂选择正确的方式将其锁紧固定在本设备上。
- 每次使用前都要仔细检查，如有漏油、零部件、附件松动或者损坏，都不能使用。
- 请让具有专业维修资质的专业人员合理维护设备，如需更换配件请使用原厂配件。
- 在操作时必须穿戴符合国家相关安全防护安全规定的安全鞋、防护眼镜和工作手套，推荐选用世达相关产品。
- 严禁在酒后、精神乏力、注意力不集中，受药物影响而困倦以及任何意识不清醒的情况下使用设备。
警告
本手册中所包含的注意、警告、指示等信息不能涵盖所有可能发生的情况。操作人员必须明白日常谨
慎操作和具备专业知识是在操作本产品时不可或缺的因素。
第一章 安全注意事项

6
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
1.1 警告标贴
操作中手要
远离轮胎
操作时须佩戴
好防护用品
使用前请仔细
阅读说明书
小心触电！ 注意：压胎时请勿用手接触轮胎
侧壁
切勿将身体任何部位探入拆装头
下方
夹紧轮辋时，请注意手和其他部位
勿进入卡爪与轮辋间
压胎时，请勿站立于铲刀和轮胎中
间，以免受伤
小心立柱后仰伤人

7
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文

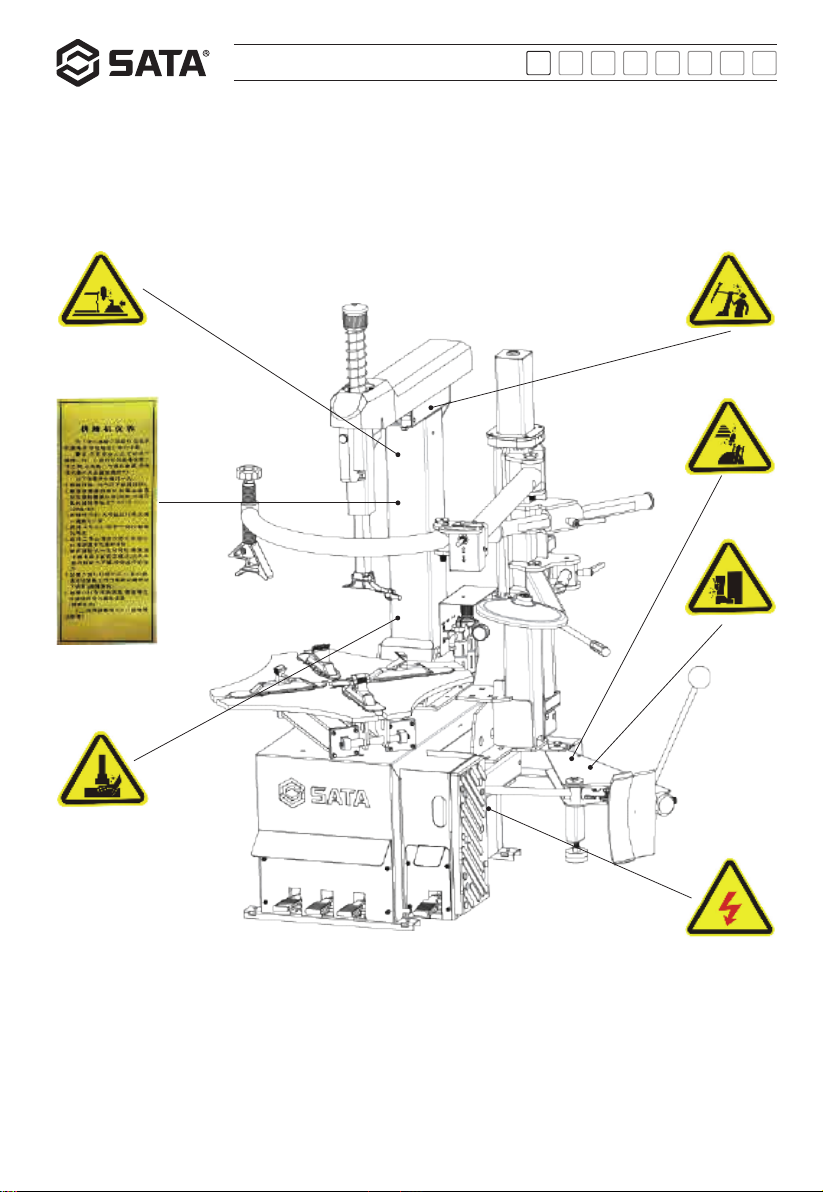

1.2 安全标识位置示意图
注意保持安全标识的完整，模糊或丢失时，应立即更换新标识应使操作者清楚看见安全标识并须明确标识正确含义

8
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
第二章 安装说明
拆胎机的安装必须由专业人员完成。安全和有效的使用取决于正确的安装。
如果有问题请联系世达授权的经销商。
2.1 设备尺寸和使用空间
- 拆胎机必须放置在坚固的平面地板上，并使用螺栓固定。
- 安装拆胎机的位置，附近必须有电源和气源，一起连接。
- 适合放置拆胎机的位置，须在拆胎机周围留有足够的操作空间。
- 确保所选的位置上面和后面有足够的空间让辅助臂或倒臂正常工作

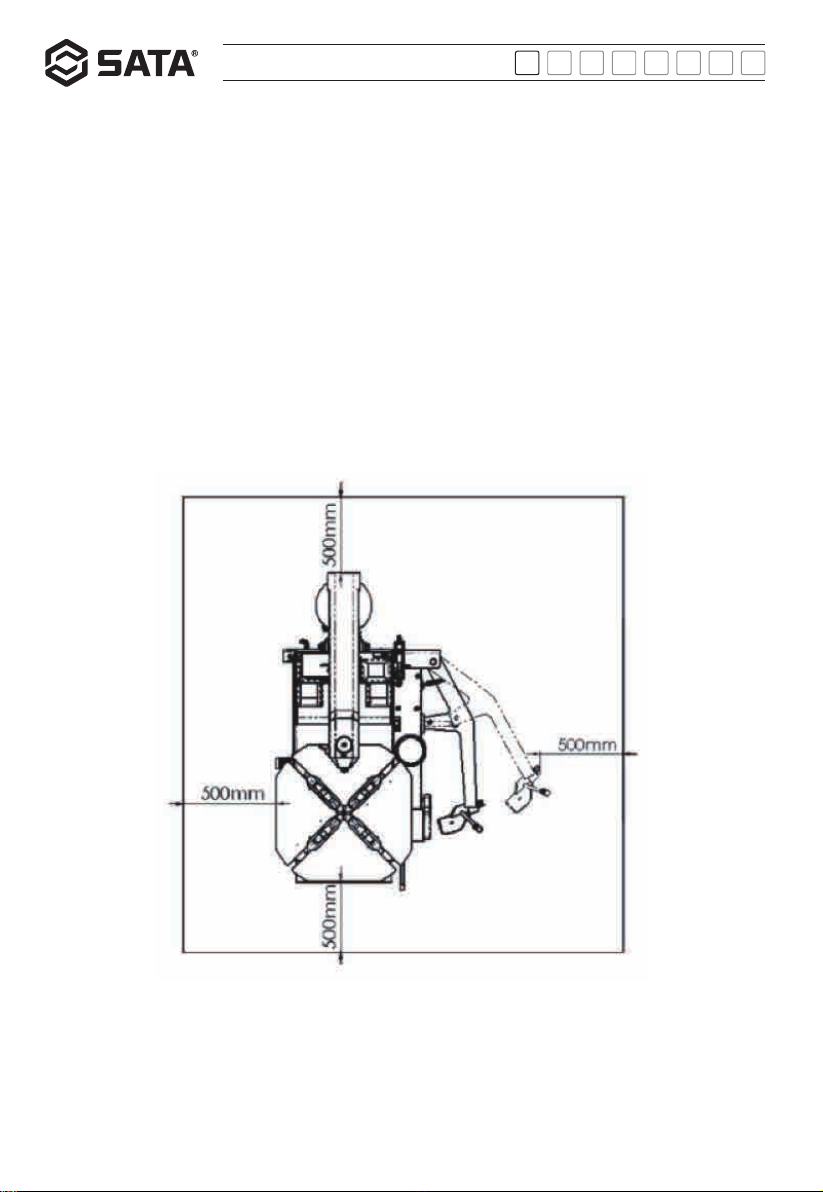

- 拆胎机右侧和正面至少留 500mm 的操作空间，以便拆装轮胎以及压胎工作。

9
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文

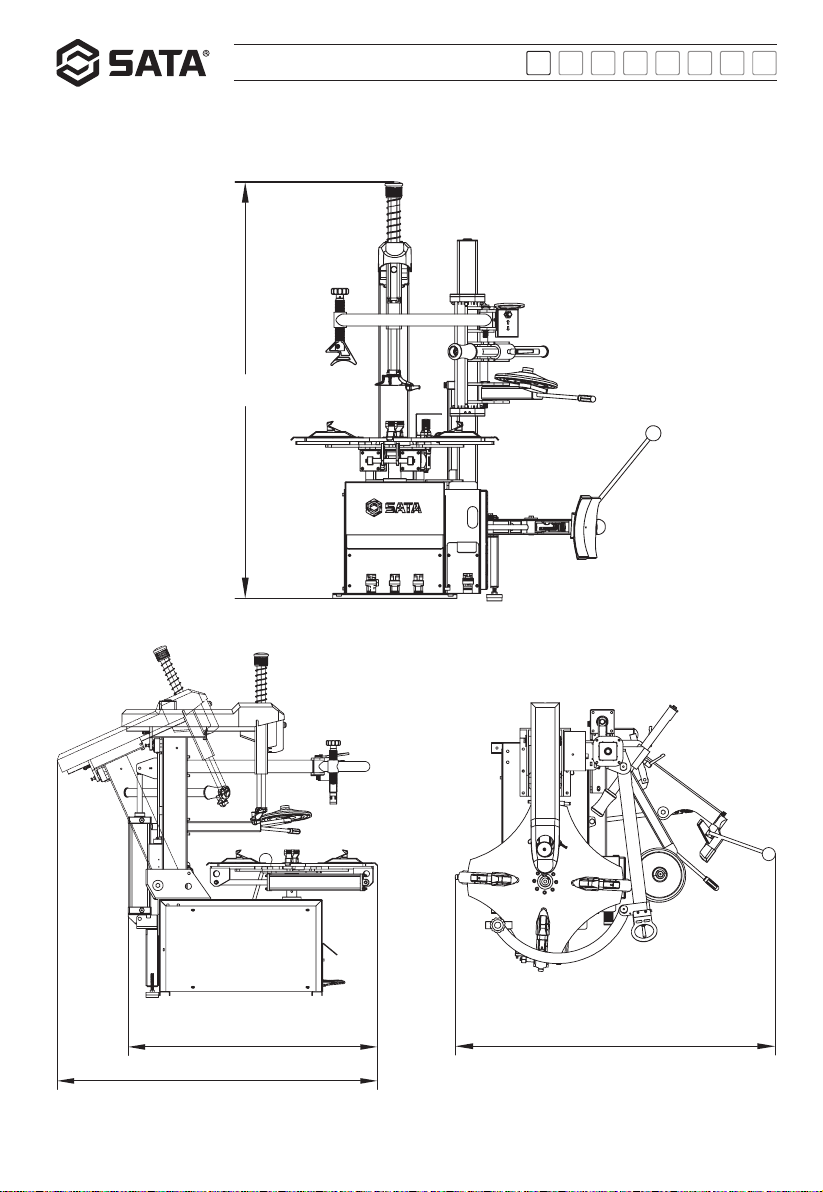

1850
1650
1170 1350
AE1022H/AE1022H-3

10
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
2.2 安全规则
- 本设备应由专业人员或经培训过的人员操作。
- 未经许可对设备（尤其是电气部分）进行动，本公司概不负责。
- 任何对电气部分的处理，只能由专业人员进行。
注意
设备表面都涂有一层特殊的防锈油，易沾上灰尘，必要时应尽量擦除。
2.4 产品图

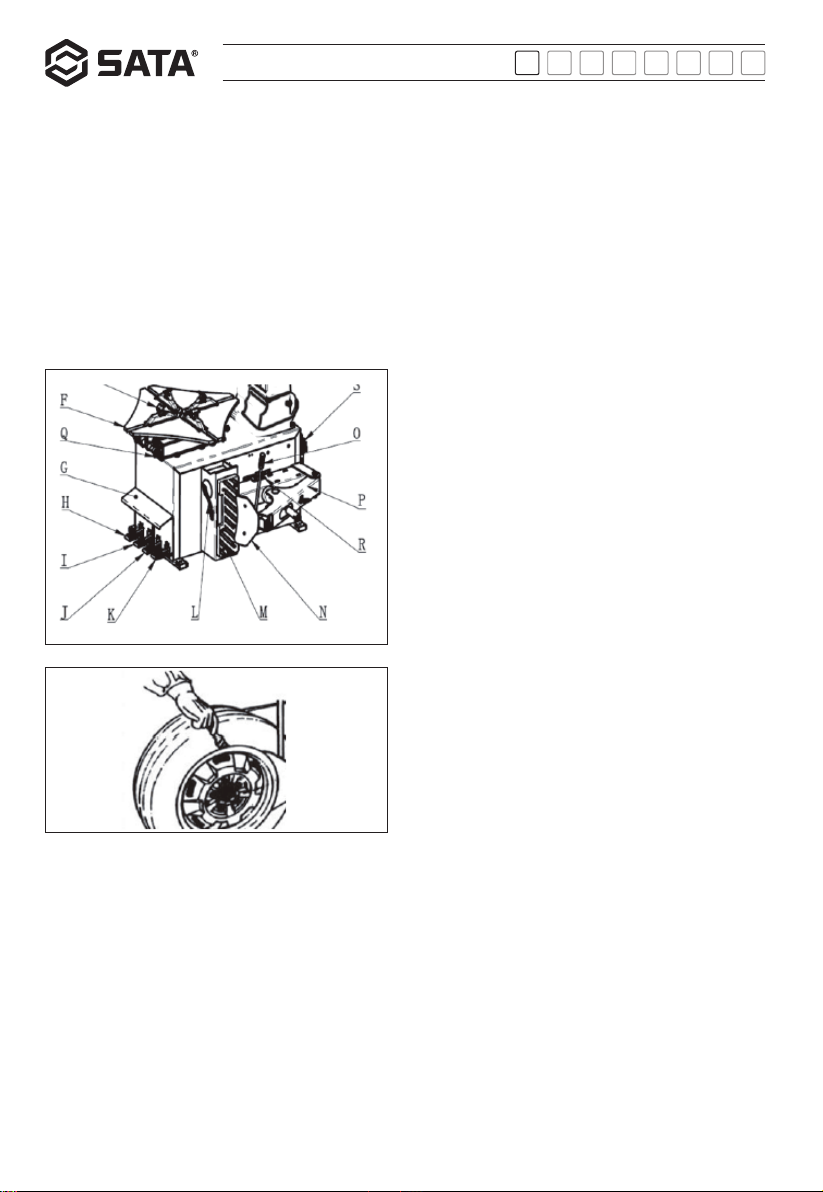

1. 转动脚踏
2. 压胎脚踏
3. 夹紧脚踏
4. 倒臂脚踏
5. 工作台
6. 卡爪
7. 立柱
8. 拆装头
9. 滑臂
10. 控制把手
11. 六角压杆
12. 辅助臂总成
13. 油雾器
14. 压胎铲臂
15. 压胎胶垫
11
10
9
8
7
6
12
13
14
15
5
4
3
2
1
2.3 运输 / 拆箱
- 叉车搬运，搬动位置如右图所示。
- 拆去包装，检查设备是否受损。
- 将包装材料远离儿童放置，以免造成危险。

11
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文

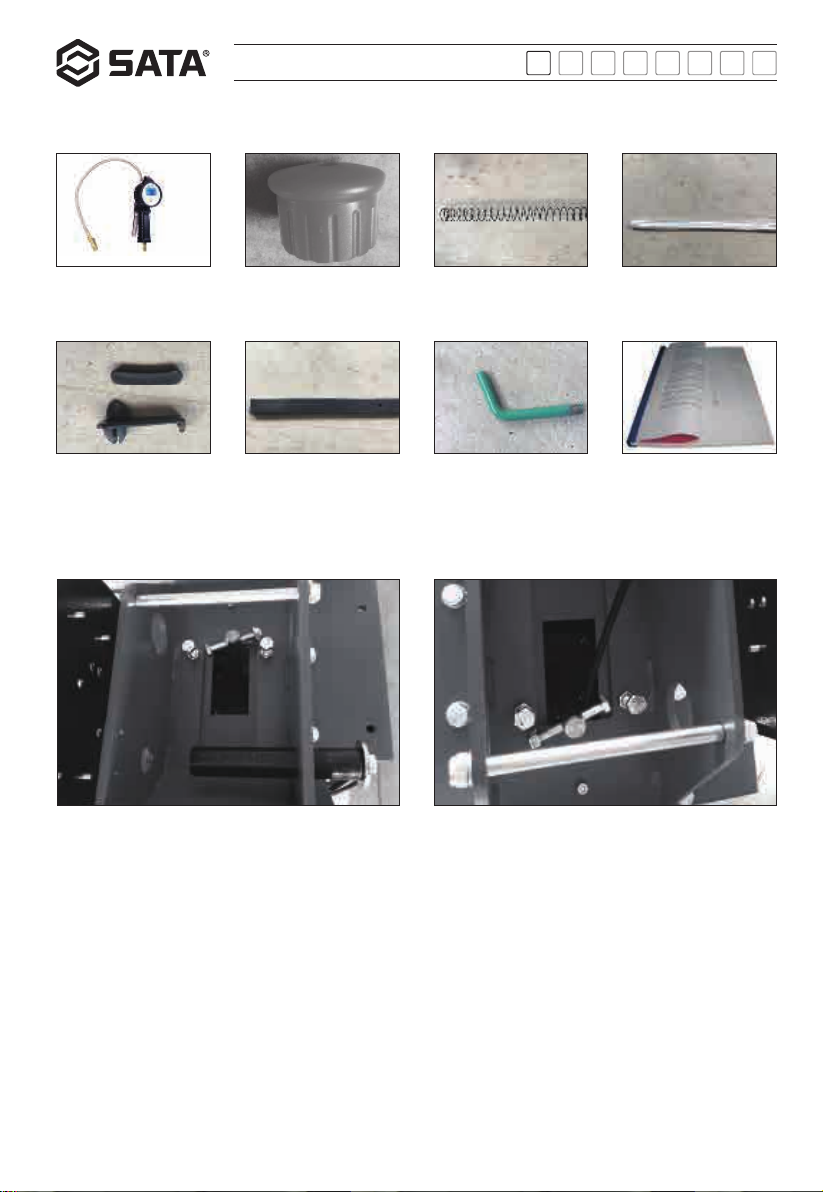

2.5 标准配件：
打气表
拆装头填充垫 - 前/ 后
六角杆压簧帽
撬棍护套
六角杆压簧
立柱挂钩
20 寸撬棍
说明书
2.6 立柱安装
a. 将后倾斜臂座上的立柱转轴卸下待装 b. 将立柱上的气管穿过后倾斜臂座上的方槽中

12
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
c. 卸下机箱左侧面板的四个固定螺丝，将左侧面板取下
e. 将立柱转轴插入立柱中，用螺柱和垫圈固定
g. 调节立柱两侧的定位螺丝
d. 将立柱上的气管与“8 转6”接头相连，重新安装侧板
f. 将气缸杆用螺栓与立柱连接
h. 安装立柱保护罩

13
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
2.7 电源连接
通电前应先检查网路电压是否与设备标签上所标的电压值一致
非常重要：设备与电气系统相连接，该电气系统要配有线路保险，良好的接地要符合当地国家标准，必要时给设备配
备漏电保护装置，以确保设备的安全运行。
2.8 气源连接
1) 将夹紧脚踏踩下，确定大盘卡爪不会突然张开。
2) 用快速接头将气源连接置油水分离器。并调节压力表显示气压。
3) 将打气表用管线连接至气源，并按压手柄确认充气功能正常。
2.9 整机测试
1) 踩下转动踏脚，大盘按顺时针方向转动。顶起踏脚，大盘按逆时针方向转动。
2) 踩下夹紧踏脚，四个大盘卡爪张开，再次踩踏脚，卡爪闭合。
3) 踩下压胎夹紧踏脚，靠胎铲进入工作状态，再次踩踏脚，靠胎铲返回原始位置。
4) 踩下倒臂踏脚，立柱 U 后仰，再次踩踏脚，立柱回到工作位置。

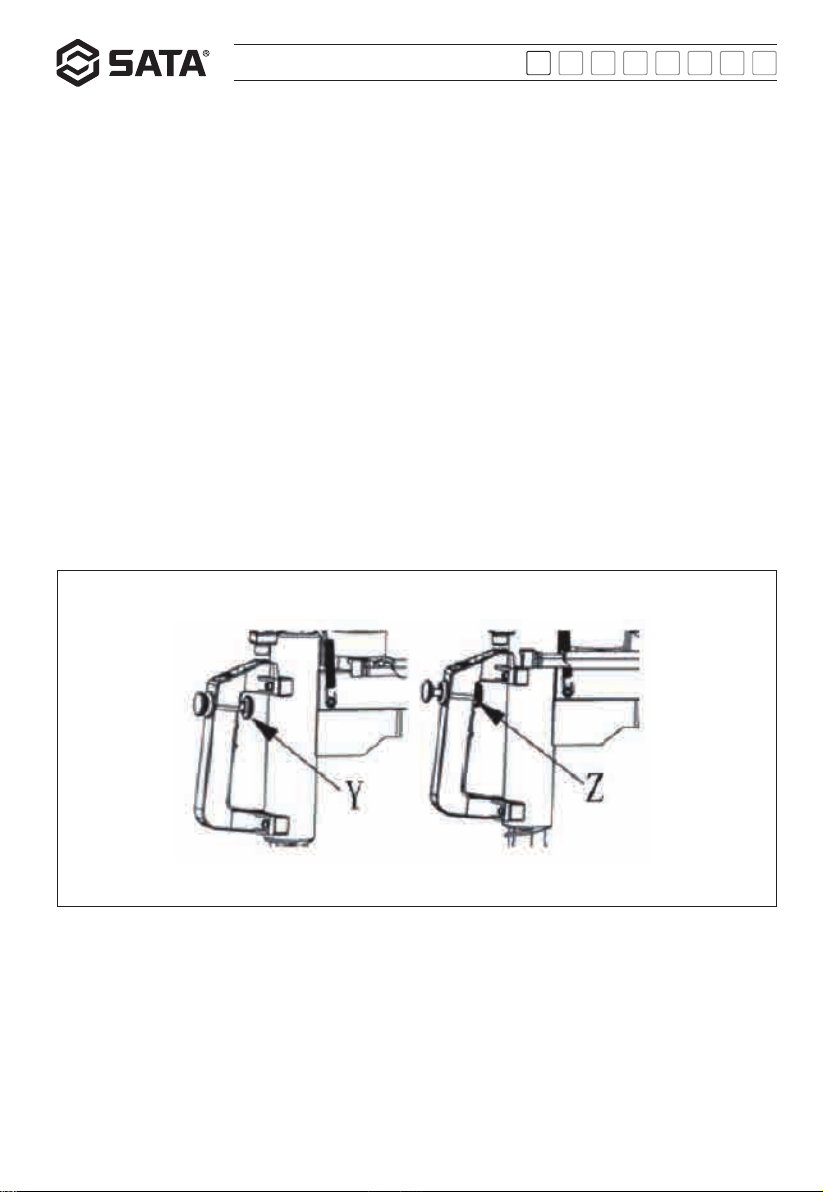

5) 按下把手按钮（Y 位置）拆胎臂和推拉臂被锁定，退回把手按钮（Z 位置），解除锁定。
6) 检查是否是每踩下踏脚 3-4 次之后，油水分离器油滴 1 滴，如果不是的话，使用螺丝来进行调节。
说明：对于 380V 的设备型号，如果大盘的转动方向同上述的方向不同的话，则调换 3相接线柱上的两根相线

14
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
第三章 操作指南
3.1 在您阅读和理解整个手册和所提供的警告之后才能使用机器。在进行操作之前，放掉胎中的空气，并除去轮上的所
有的铅块。轮胎拆装机的操作包括以下部分：a）靠胎 b）拆 胎c）装胎
3.2 建议拆胎机配压力调节装置。
3.3 靠胎
- 在靠胎操作时要极度的小心。当靠胎踏脚驱动靠胎臂快速而有力的移动的时候，靠胎臂会对其移动的区域内的一切
事物造成危险和压碎。
- 检查轮胎是否放气，如果没有的话，排空胎内空气。彻底合上大盘夹爪
- 靠胎时如果夹爪位于开放的位置，那对操作者的手将会是极其危险的。靠胎过程中千万不要使您的手同胎壁相接触。
- 将车轮靠在拆胎机箱体右侧的靠胎胶皮上。将靠 胎铲
顶在距离轮辋大约 1cm 距离的胎口上。注意靠胎铲要顶
在轮胎上而不是顶在轮辋上。
- 踩下踏脚，移动靠胎铲，当靠胎铲达到其行程的尽头
的时候或破开胎口的时候，松开踏脚轻轻的旋转轮胎
直至轮胎彻底的从轮辋上拆胎

15
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
3.4 拆胎
- 在操作之前要确保原有的所有的铅块被卸下，并检查轮胎的放气
- 立柱后仰的时候，确保没有人在拆胎机的后面
- 踩踏脚使立柱倾斜，以便于清洁大盘
- 将润滑脂（或类似的润滑脂）涂抹在胎口上不使用润滑脂将会导致对胎口的严重的损坏
- 在锁定轮辋的过程中，千万不要将您的手放在轮胎的下面。正确的固定操作是轮胎恰恰位于大盘的中央
3.5 外部撑夹
参照大盘上的将夹爪位置，进行放置轮胎，向下踩踏脚至中间位置将轮胎置于夹爪之上并向下压轮辋，踩踏脚（图 5-1
I）到极限位置。
3.6 内部撑夹
- 参照夹爪位置进行轮胎定位，使其彻底闭合将轮胎置于夹爪之上并向下压轮辋，踩踏脚使夹爪张开以夹住轮辋
- 确保轮辋被牢牢的固定在夹爪上
- 千万不要将您的手放在车轮的上面。立柱回位到工作位置会对操作者的手造成挤伤，使其夹在轮胎和轮辋之间
- 踩踏脚翻转立柱使锁紧按钮位于位置，解除拆胎臂 M 的锁定，将拆胎臂向下移动，使鸟头位于轮辋上部。将锁紧按
钮置于位置，将整个拆胎总成锁定。这种锁定是水平和垂直两个方向上的锁定，拆胎头距离轮辋 2mm。将撬棍插在
胎口和鸟头之间，使胎口在鸟头的上方移动
- 为避免损坏内胎，需使阀门位于拆胎头右侧，距离为 10cm
- 项链、手镯、宽松的衣物或移动部件附近的异物均会危及操作者

16
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
- 用撬棍将胎唇撬到拆装头头部的凸起部位上，点踩转
盘转向踏脚（图 5-1 K）转盘顺时针旋转，直到上胎唇
全部拆出。如果拆有内胎的轮胎，为了避免损坏内胎，
在进行操作时，应使气门离开 拆胎头右边 10cm 左右；
- 为了拆卸内胎，踩下踏脚使立柱倾斜，不解除拆胎臂
的锁紧；重复此操作，破开另一侧的胎口。

17
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
3.7 安装轮胎
- 最重要的是检查轮胎和轮辋，防止再充气过程中的爆炸。在开始安装操作之前要确保： 轮胎和胎纹纤维没有受到损
坏，如发现，不要安装轮胎；轮辋没有凹痕和翘曲肉眼观察，注意铝合金轮辋的内侧没有微小的划痕，这些是危险的，
尤其是在充气的时候
- 使用专用的润滑脂进行胎口的润滑，以避免损坏胎口和便于操作 在轮辋锁定的时候，不要将手放在轮胎的下面。正
确的操作是使轮胎位于大盘的中央 立柱倾斜的过程中要确保没有人站在立柱的后面
- 如果所拆装的轮辋的尺寸相同的话，就没有必要经常地锁紧拆胎臂或解除拆胎臂的锁紧， 您所需要做的仅仅是将立
柱后仰或恢复到工作的位置，拆胎臂保持在工作的位置
- 千万不要将您的手放在车轮的上面。立柱回位到工作位置会对操作者的手造成挤伤，使 其夹在轮胎和轮辋之间
- 移动轮胎使胎口在鸟头前端下方经过，胎口翘起的部分顶在鸟头后部用手将胎口按进轮 辋的槽内。踩踏脚使得大盘
按照顺时针旋转。持续此操作，直至轮胎完全装入轮辋。
- 为防止工业事故，在大盘转动的时候使手和身体的其他的部分尽可能的远离拆胎臂放入 内胎，重复上述的操作
- 拆装轮胎的时候，大盘要按照顺时针的方向转动。逆时针的转动仅在机器熄火导致操作 者发生错误的时候为了纠错
而使用

18
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
第四章 辅助臂的安装与操作

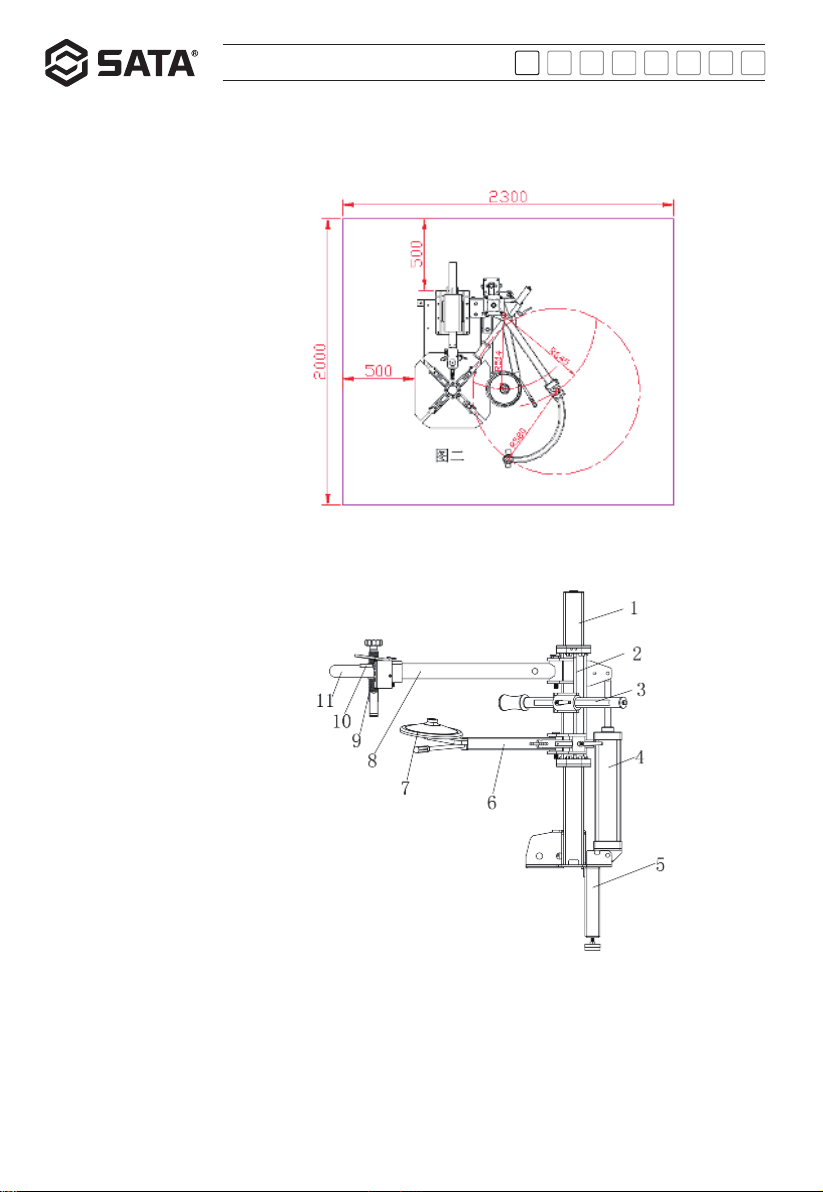

4.1 辅助臂的尺寸和使用空间
4.2 各组成部件
1. 立柱
2. 升降滑座
3. 滚轮滑杆（固定压胎臂）
4. 升降气缸
5. 支撑地脚
6. 托胎臂
7. 托胎盘
8. 圆横臂（旋转压胎横臂）
9. 压胎丝杆
10. 控制阀

19
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文
4.3 安装
1) 将辅助臂用 4 个外六角圆柱头螺栓 M10*40、2 个外六角
圆柱头螺栓 M10*120、2 个M10 自锁螺母固定在机箱相应
的孔位上，用外六角圆柱头螺栓 M10*25 连接支撑脚到
立柱导 轨上。
2) 将旋转压胎臂，固定压胎臂和托胎臂安装与滑套组件
上，再插上相对应的气管。
4.4 操作说明
控制手柄用于控制压胎块与压胎轮的上升和下降，以适应装拆轮胎的高度。

20
AE1022H/AE1022H-3 ESPT JARUEN DE KO
中文

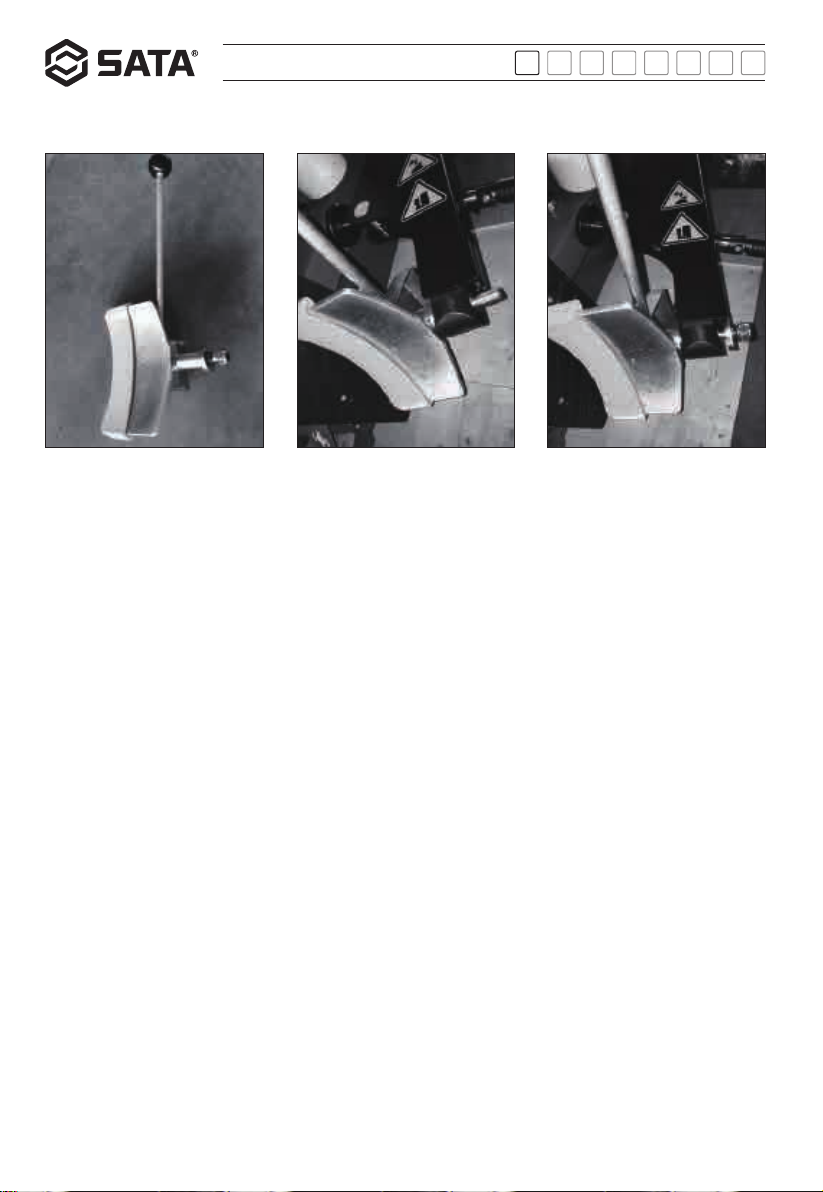

4.5 压胎铲安装
1. 取出压胎铲，卸下压胎铲轴上的
垫片与锁紧螺母
2. 将压胎铲轴穿入铲臂转轴中 3. 装上垫片与锁紧螺母，用扳手锁紧
第五章 存储
当设备需长时间贮存时，请断开电源和气源。润滑所有需润滑的部件：滑块、大盘上的滑块槽，辅助臂安装处。排空
所有的油 / 液体存贮器。将设备套上塑料罩以防尘。
第六章 报废
当设备寿命已尽，不能再使用时，请按照当地有关法规妥善处理。
