Utilisation
Laissez toujours tous les robinets des radiateurs
complètement ouverts dans la pièce où se trouve
votre thermostat d’ambiance.

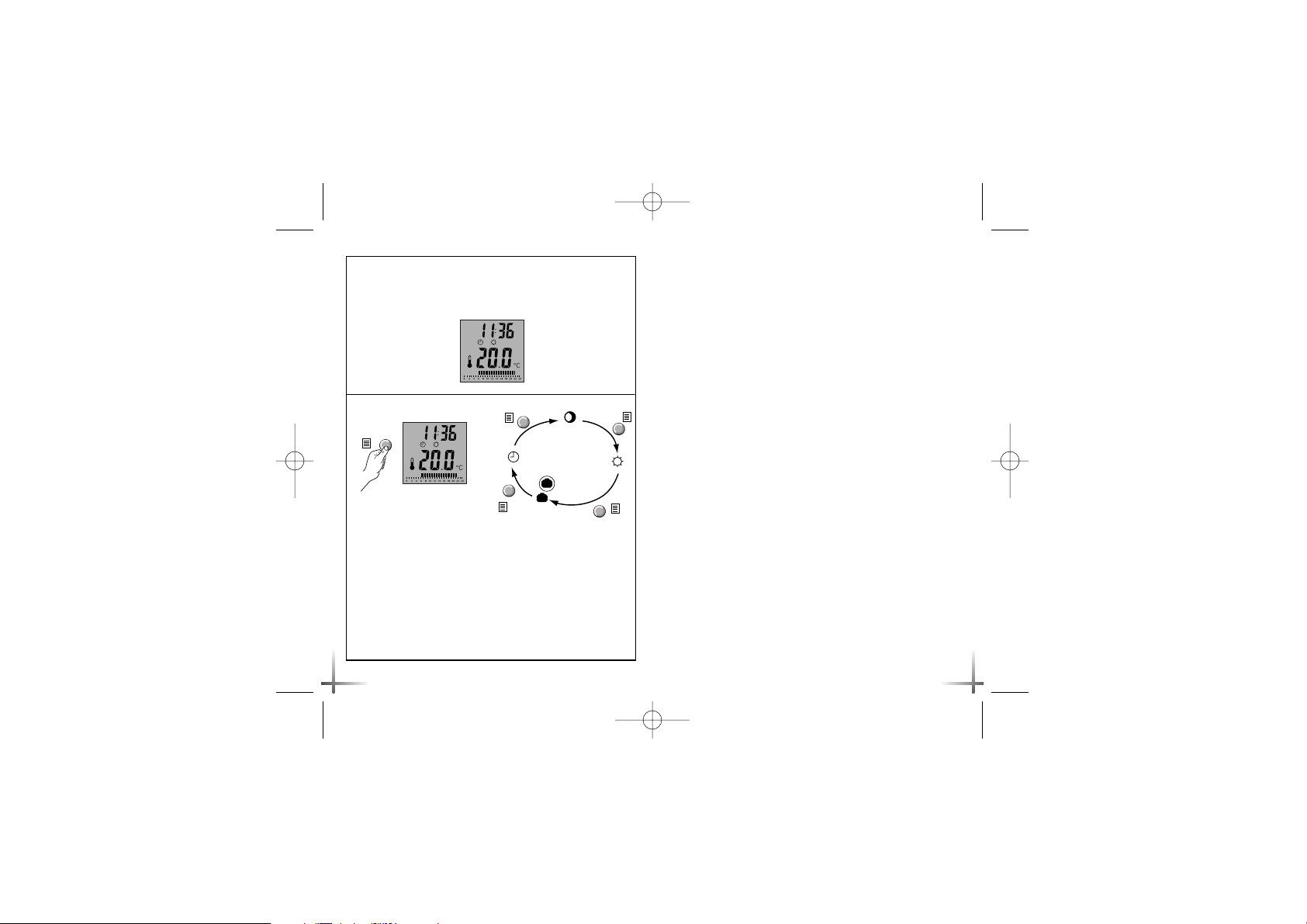

Organes de commande
Sélectionner le mode de fonctionnement
+Augmenter la valeur
- Réduire la valeur
OK Confirmer la valeur, avancer dans le programme
CRevenir en arrière/Restituer la valeur
Régler Choisir la température jour
Régler Choisir la température nocturne
PProgrammer les heures de chauffage
Régler les heures et jours de semaine
Vue d’ensemble de l’écran
1Heure actuelle
2Symboles
La température ambiante est régulée par le
programme sélectionné.
- Période d’abaissement
- Période de chauffe
Régulation permanente de la température
ambiante en fonction de la température
d’abaissement.
Régulation permanente de la température
ambiante en fonction de la température jour
Programme congés : la température
ambiante est réglée en fonction de la
température demandée pour la durée de vos
vacances.
Brève modification de température
Demande chauffage à l’appareil
3Temperature actuelle
4Affichage barres (I= Période de chauffe)
5Jour de la semaine (1 = lu., 2 = ma., 3 = me.,
4=je., 5 = ve., 6 = sa., 7 = di.)
6Marquage du jour en cours de la semaine
7Piles: clignotement = piles à changer,
temps de fonctionnement restant: 4 semaines
Danger de surchauffe de la pièce: en cas
de pile usée, la chaudière fonctionne avec
une température maximale de départ (pour
éviter le gel).
Description de l’appareil
Exacontrol 7 radio est un thermostat d’ambiance
avec programmation hebdomadaire du chauffage.
Le thermostat dispose de 2 programmes de base P1
et P2, d’un programme bloc modifiable P3 et d’un
programme individuel réglable Pi.
FR
exacontrol 7 radio 17
FR
16 exacontrol 7 radio
notice exacontrol 7 radio last 9/01/2003 17:04 Page 16
Page
Choix du mode de fonctionnement . . . . . . . . . .95
Activer la fonction congés . . . . . . . . . . . . . . . . .97
Brève modification de la température . . . . . . . .99
Réglage de la température jour . . . . . . . . . . . .101
Réglage de la température d’abaissement . . .101
Réglage jour et heure . . . . . . . . . . . . . . . . . . .103
Choix du programme de base . . . . . . . . . . . . .105
Réglage des programmes P3 et Pi . . . . . . . . .107
Remplacement Piles . . . . . . . . . . . . . . . . . . . .109

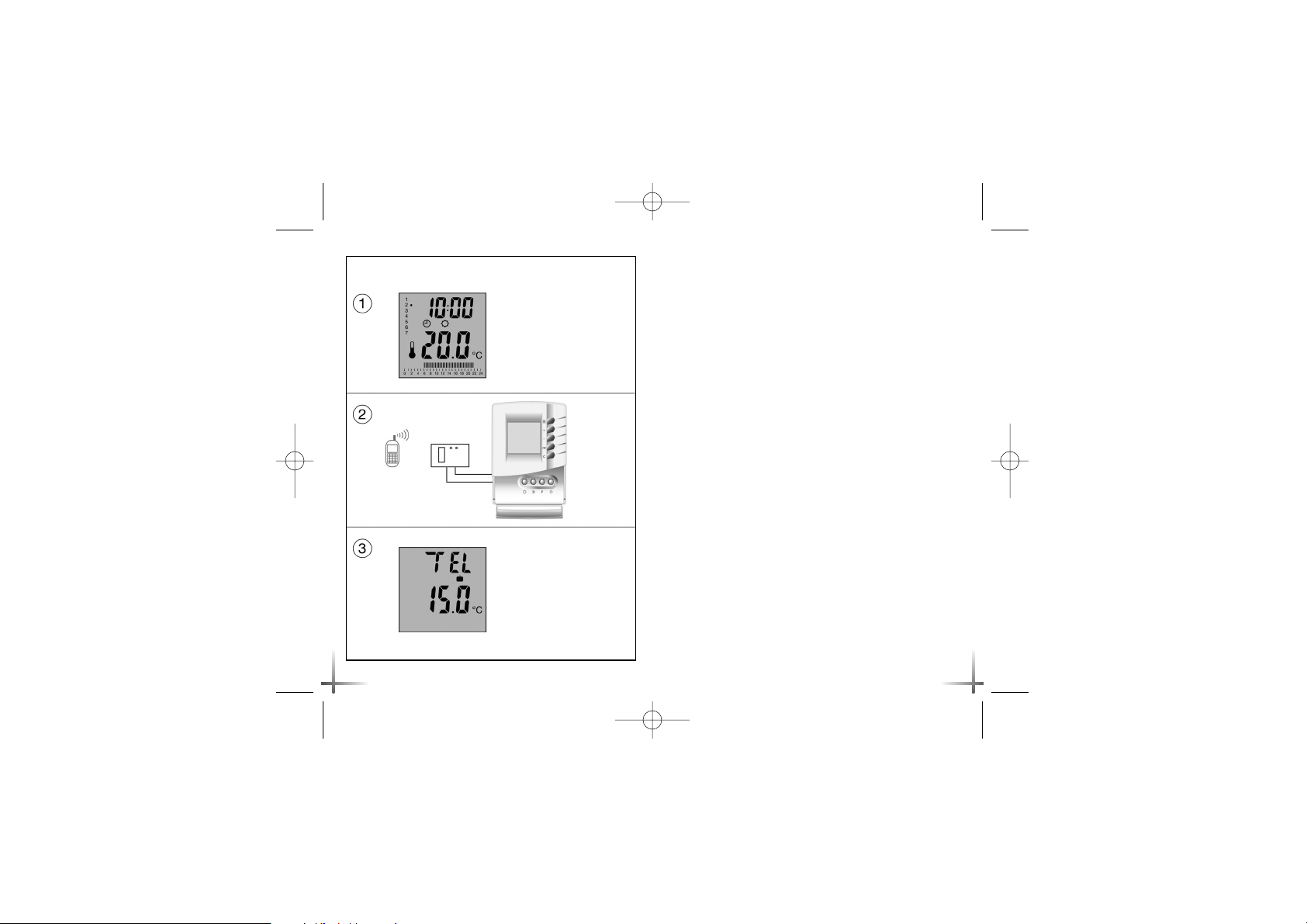

Enclenchement par téléphone . . . . . . . . . . . . .111

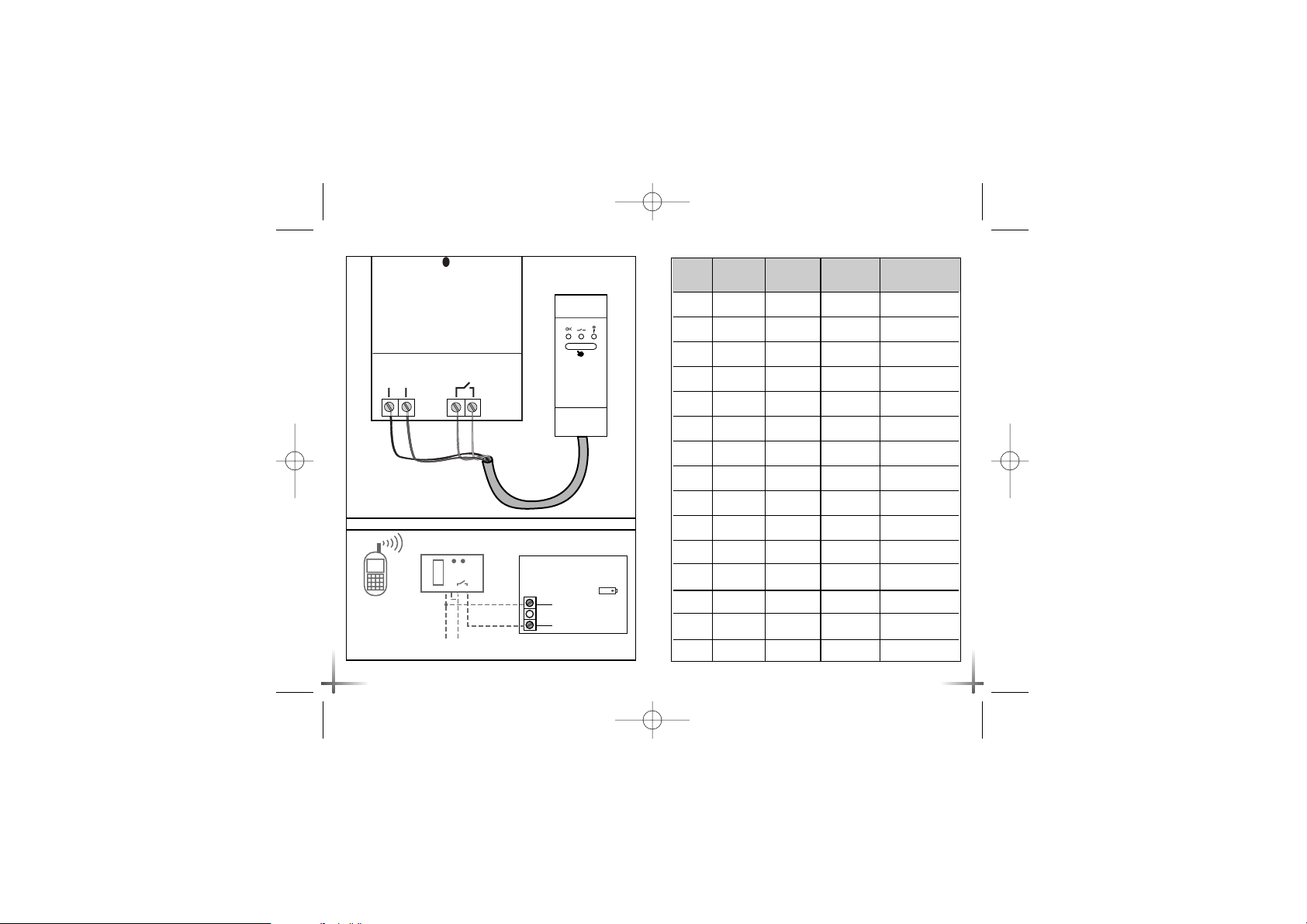

Montage

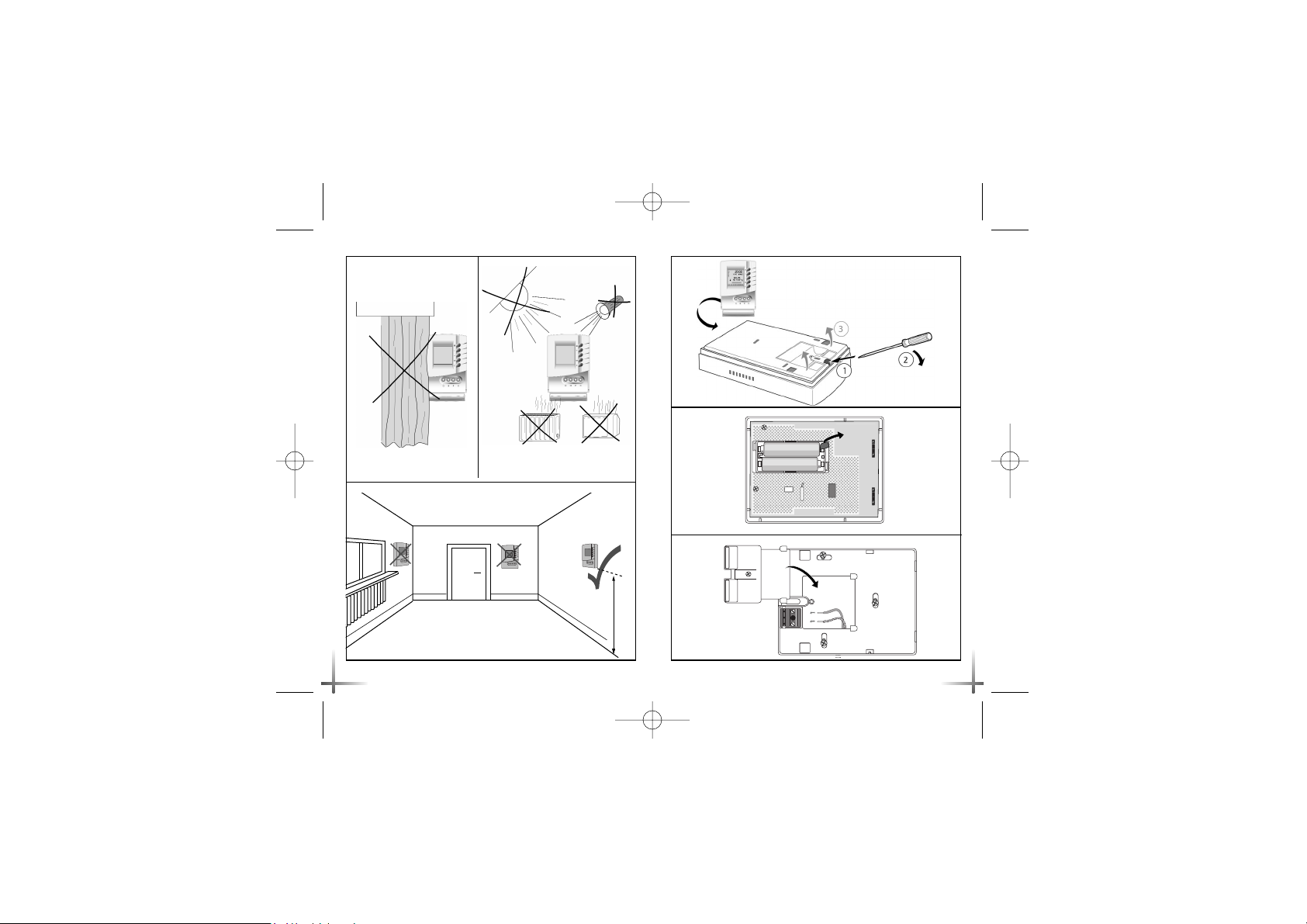

Installation du thermostat d’ambiance,
du récepteur à distance
Cet appareil ne peut être ouvert et installé que par
un professionnel qualifié conformément aux schémas
des pages 112 à 114 . Il convient, à cet effet de
respecter les consignes de sécurité existantes.
Danger d’électrocution sur les raccorde-
ments conducteurs de courant. Avant les
travaux sur l’appareil, couper l’alimentation
secteur et mettre des coupe-circuits
avant la remise en marche.
Nous ne sommes pas responsables des dommages
pouvant découler du non-respect de ce mode
d’emploi, des câblages défectueux ou détériorations
mécaniques.
FR
exacontrol 7 radio 19
FR
18 exacontrol 7 radio

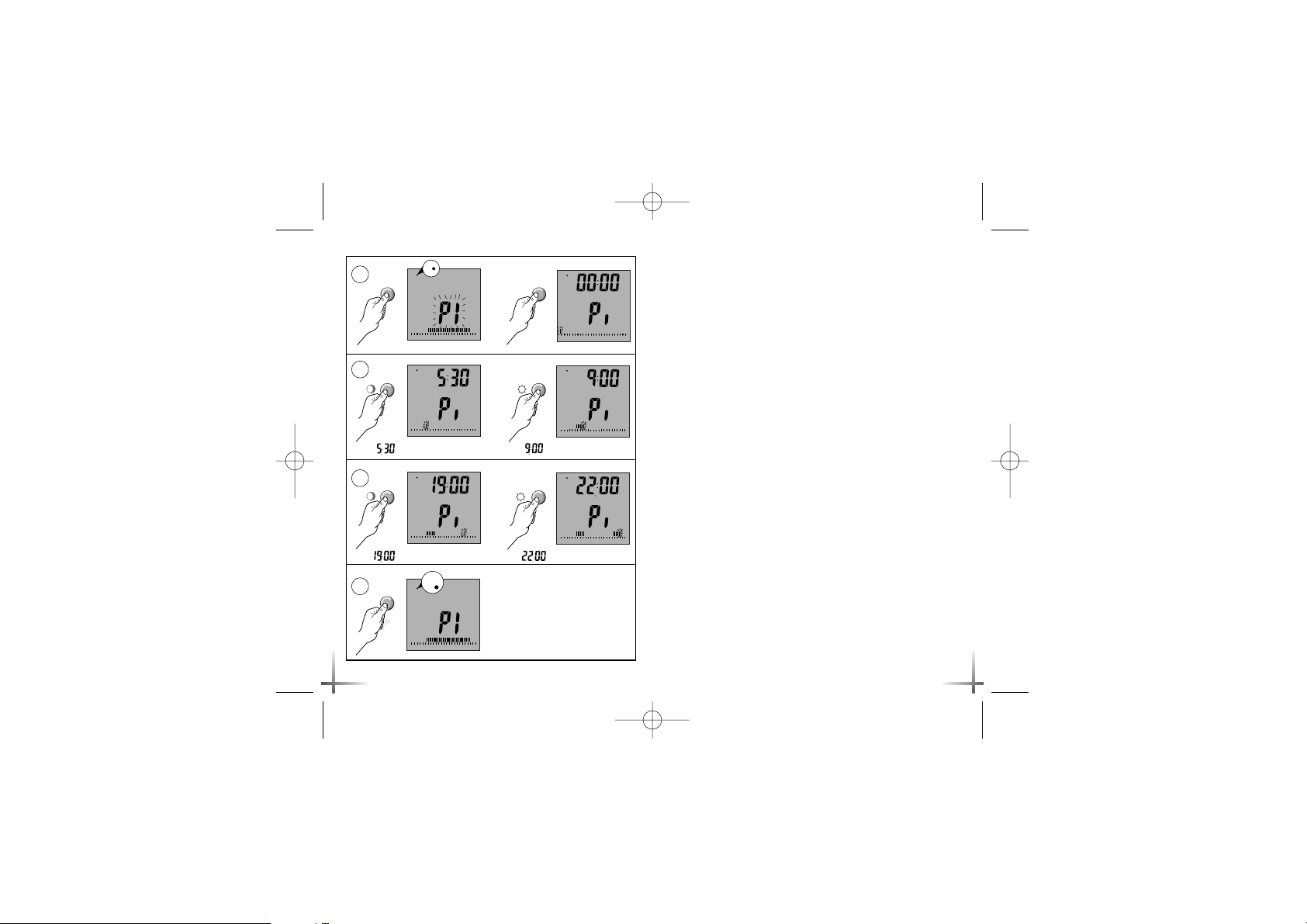

Réglage des programmes Réglés
périodes de chauffe d’usine
P1 6:00-22:00 heures du lu au ve
P2 7:30-22:30 heures sa
P3 réglable (pour plusieurs jours au choix) di
Pi réglable (pour chaque jour individuellement)
