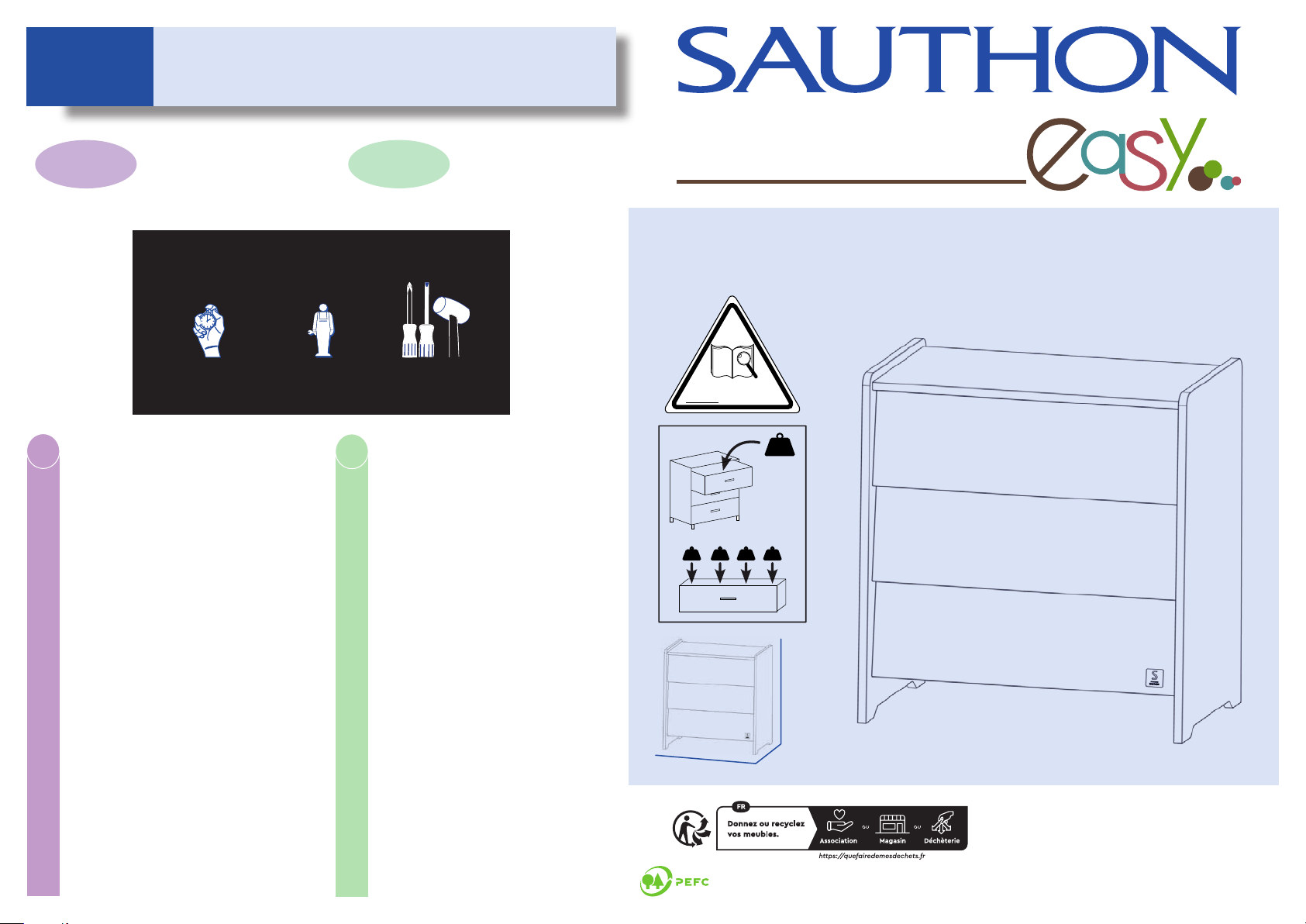

SAUTHON easy CANNELLE IK161A User manual

Livret technique à conserver
Technical manual to keep
10-31-1969 / Cette entreprise a fait certifier sa chaîne de contrôle / pefc-france.org
SAUTHON Industries S.A. au capital de 3.000.000 €
RCS Guéret B421 195 298 - Code NAF 3109 B
Z.I. Cher-du-Prat - B.P. 317 - 23007 GUERET
e-mail: [email protected] - www.sauthon.com
GB -
GB -
F -
F - Livré démonté : 3 colis
À monter soi-même Knocked down : 3 parcels
Self assembly
394783
édition 11.23
CANNELLE IK161A/
VANILLE IL161A
À
LIRE
ENTIÈREMENT
AVANT LE MONTAGE
Commode 3 Tiroirs Chest 3 Drawers
Vérier la présence et l’état de la quincaillerie et des pièces
avant de débuter le montage.
Le meuble ne doit pas être utilisé si des parties sont cassées,
déchirées ou manquantes. Toute partie additionnelle ou pièce
de rechange doit être obtenue du fabricant.
Utiliser uniquement l’outillage fourni ou préconisé.
Serrer correctement les éléments de xation avec l’outillage
fourni ou préconisé.
Un mauvais montage, calage ou manutention peut entrainer
une fragilisation des assemblages et/ou des pièces.
Les meubles à monter doivent être assemblés par un adulte et
jamais par un enfant car certaines pièces présentent un risque
d’étou󰀨ement.
Tous les éléments de xations doivent toujours être
convenablement serrés et contrôlés régulièrement.
Ne pas déplacer un meuble chargé.
Pour éviter les risques d’incendie, ne pas placer votre meuble
à proximité de ammes nues et d’autres sources de forte
chaleur, comme les appareils de chau󰀨age électrique ou à
gaz, etc.
Conseils d’entretien : Dépoussiérage chi󰀨on sec ; ni alcool, ni
solvant. Taches rebelles : éponge légèrement humide.
Pour tout déplacement, les meubles doivent être
impérativement soulevés et non poussés ou tirés.
Verify the presence and the state of the hardware and
parts before beginning the assembly.
The piece of furniture must not be used if parts are broken,
torn or missing. Any additional part or replacement part
must be obtained from the manufacturer.
Use only the supplied or recommended equipment.
Tighten correctly the elements of xation with the supplied
or recommended equipment.
A bad assembly, wedging or handling can cause a
weakening of the assemblies and/or of the parts.
Furniture to be assembled must be assembled by an adult
and never by a child because certain parts present a risk
of su󰀨ocation.
All the bindings elements must be always suitably
tightened and checked regularly.
Do not move a piece of furniture in charge of.
To avoid re risks, not place your piece of furniture near
naked ames or other sources of strong heat, as the
devices of electric or gas heating, etc.
Dust with dry cloth : no alcohol nor solvents. Hard to
remove stains : slightly damp sponge.
The furniture must always be lifted when moving it.
A LIRE ATTENTIVEMENT
FIMPORTANT - A
CONSERVER POUR DE
FUTURS BESOINS DE
REFERENCE
Respecter les instructions de montage et les
conseils d’utilisation suivants :
TO READ CAREFULLY
GB
Be aware and respect the assembling
instructions and the following uses advice:
IMPORTANT - KEEP
THIS LEAFLET FOR A
NEW CONSULT OF THE
ITEMS’ REFERENCE
MAX
20
KG
87cm 54cm
91cm
Temps de montage
Assembly duration
x2
Outillage nécessaire
Needed tools
2H00
CONSEIL Il est recommandé de mettre une protection au sol
pour manipuler les pièces.
ADVICE Put a protection on the oor to handle parts.

FICHE TECHNIQUE - SAV à conserver / TECHNICAL SHET - AFTER SALES SERVICE to keep
Motif du SAV / Reason of after sales service : ..........................................................................................................................................................................................................................
.............................................................................................................................................................................................................................................................................................
.............................................................................................................................................................................................................................................................................................
Avertissement
Nous fournissons un nombre de quincaillerie supérieur à celui indiqué
dans cette fiche, il est donc normal d’en avoir encore après le montage.
Warning
We provide a superior number of hardware than specied in this le, so it
is normal to have more of them after assembly.
DEMANDE DE SAV / AFTER SALES SERVICE REQUEST :
Toute demande de SAV doit être transmise directement au revendeur. Les produits, dont la date d’achat est supérieure à 2 ans, ne donnent
plus droit à une demande de SAV GRATUITE. Vous pouvez, néanmoins, adresser votre demande à votre revendeur an d’obtenir un devis.
All after sales service claims must be informed directly to the store where the article has been bought. For more than 2 years purchasing
date it will not be possible to claim a FREE after sales service. However, information about the price of the claimed pieces will be given in the store
where the article has been bought.
Sauthon Industries S.A. au capital de 3 000 000 € - RCS Guéret B 421 195298 - Code NAF 3109B
Z.I. Cher du Prat - BP 317 - 23007 GUÉRET
[email protected]
BS
x2
LW
x12
UA
x1
CF
x10
Ø7,8x30 BV
x2
Ø15x12
JD
x8
Ø15x10
LU
x12
Ø6x11,5
AC
x26
YN
x3
YY
x2
QN
x4
CW
x2
Ø4x16
AH
x12
YM
x3
RE-
PERE QTE
COLIS
1/3
1518023
COLIS
2/3
1506623
IK161A
COLIS
2/3
1561923
IL161A
COLIS
3/3
1506723
REF SAV
F00 x3 n394682
n394925
T25 x3 n n 392919
F29 x3 n n 315504
D00 x1 n362781
D21 x1 n394675
S10 x1 n394637
C01 x1 n394680
C02 x1 n394677
C01
D21
S10
F29
T25
C02
D00
F29
T25
F29
T25
F00
F00
F00
RE-
PERE QTE COLIS 1/3 REF SAV
YM x3 n351306
YN x3 n
AC x26 n134919
LW x12 n275370
JD x8 n134266
LU x12 n134419
JC x8 n134265
AH x12 n394446
CF x10 n141013
UA x1 n284450
BS x2 n134146
BV x2 n134885
QN x4 n254718
YY x2 n357609
CW x2 n134513
HL x12 n134995
ME4 x1 n377659
JC
x8
ME4
x1
HL
x12

POUR LE MONTAGE
DU DISPOSITIF A
LANGER :
VOIR LA NOTICE
FOR THE CHANGING
DEVICE :
SEE THE TECHNICAL
INSTRUCTIONS
!1
2
x6
AC Ø6x11.5
x3
YN
• Attention au sens de la coulisse :
respectez le détail ci-dessous.
• Take care of the slideway’s direction :
respect the instructions below.
JC
JC
JC
JC
C02
YN
AC
AC
JC
x4
• Attention au sens de la coulisse : respectez
le détail ci-dessous.
• Take care of the slideway’s direction :
respect the instructions below.
AC
AC
YM
JC
JC
JC
JC
C01
BVQN
x2 QN
QN
x6
AC Ø6x11.5
x3
YM
JC
x4
BVQN
x2
QN
QN

5 76
3 4
JD
x4
CF
x6
Ø7,8x30 BV
Ø15x12
D20
JD
JD
CF
CF
CF
CF
JD
JD
CF
CF
C02
S10
C02
D20
D00
JD
x4
CF
x4
Ø7,8x30 BV
Ø15x12
JD
JD
CF
CF
CF
JD JD
S10
CF

8 109
11 12
x2
!
YY
x2
x2
CW Ø4x16
x2
AC Ø6x11.5
C01
C01
D20
D20
C02
C01 
C02
AC
CW
!
HL
x12
F00
x3
HL
HL
HL
HL

14
16
15
17 18
13
F00
Verrouillez
impérativement les
excentriques «LU»
comme indiqué.
Block all the
excenters LU.
BV
F29
Encoller les rainures (parties entourées) sur la
pièce n°T25.
Gum the marked parts on the part n°T25.
LU
x12
T25
T25
Ø15x10
T25
Avant de passer à l’étape suivante, vériez que le tiroir
comporte bien 4 angles droits.
Before the next stage, check that the drawer has 4 right angles.
LU
LU
LU
LU
F29
90°
90°
90°
90°
x3 x3
x3
x3
x3
F00
AH
x12
AH
AH
AH
AH
x3

19 20
21 22
LW
x6
Important : La xation des
coins plastiques permet le bon
maintien des tiroirs !
Important : Fastening the
plastic corners allows for the
proper holding of the drawers !
x12
AC Ø6x11.5
x3
YM
x3
YN
D00
LW
x6
Important : La xation des coins plastiques permet le bon maintien du meuble !
Important : Fastening the plastic corners allows for the proper holding of the
furniture !
F00
F00
F00
F29
F29
AC
AC
AC
AC
YM
YN
x3 x3

DERNIERS REGLAGES
FINAL ADJUSTMENTS
BS
x2
Pour un bon fonctionnement de la
commode, il est indispensable de caler
correctement celle-ci. Utilisez une ou
plusieurs cales adaptées (épaisseur)
de façon à aligner verticalement les
faces de tiroir. Veillez aussi à resserrer
périodiquement les assemblages.
For a good using of the chest of drawer,
it is essential to steady correctly this one.
Use one or several adapted wedges
(thickness) in order to lay out fronts of
drawers straight down. Screw up regularly
assembling parts please.
23 2524
DISPOSITIF ANTI -
BASCULE
La vis fournie avec le dispositif
anti-bascule est destinée
à xer le dispositif dans le
meuble. Pour la xation au mur,
compléter par une vis adaptée
au support mural. En cas de
doute, contacter un magasin de
bricolage.
FALLOVER-
PROOF DEVICE
Screw supplied with the
fallover-proof device must be
used to x the device in to
the piece of furniture. For the
xation to the wall, complete
it by a screw adapted to the
wall bracket. In case of doubt,
contact a DIY store.
UA
x1
x1
FR
BS
BS
ME4
x1
ME4
