Dräger Interlock 7000 3
Innehåll
Innehåll
1 För din säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1 Allmänna säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . 4
1.2 Varningstecknens betydelse . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Beskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1 Produktöversikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.2 Funktionsbeskrivning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.2.1 Dräger Interlock®5000/7000. . . . . . . . . . . . . . . . . . . . . . . . 6
2.2.2 Kamera (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.2.3 GPRS-modul (tillval) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.3 Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.4 Typgodkännande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.1 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.2 Förutsättningar för en mätning . . . . . . . . . . . . . . . . . . . . . . 7
3.2.1 Lossa handenheten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.2.2 Villkor för testpersonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.3 Mätningsgenomförande. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.3.1 Aktivera instrumentet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.3.2 Lämna andningsprov. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.3.3 Godkänt prov. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.3.4 Underkänt prov . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.4 Avbryta körningen – avstängning av fordonet . . . . . . . . . . 10
3.5 Återtest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4 Meny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.1 Utandningsprov . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.2 Serviceinfo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.3 Apparatinfo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.3.1 Arbetstider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.3.2 Klientinfo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.3.3 Info handenhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3.4 Info kontrollbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3.5 Kamerainfo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3.6 Info mobilnät/GPS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3.7 Standbytider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3.8 Datum och tid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.4 Upplåsningskod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.5 Servicekod . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.6 Konfiguration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.6.1 Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.6.2 Språk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.6.3 Kommunikation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5 Felsökning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6 Underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.1 Kalibrering / justering . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.2 Rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7 Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
7.1 Anvisningar för avfallshantering . . . . . . . . . . . . . . . . . . . . 16
8 Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
9 Inställbara parametrar . . . . . . . . . . . . . . . . . . . . . . . . . . 17
10 Orderlista. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
11 Installationsintyg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4Dräger Interlock 7000
För din säkerhet
1 För din säkerhet
1.1 Allmänna säkerhetsanvisningar
Läs bruksanvisningen noggrant innan produkten används.
Följ bruksanvisningen noga. Användaren måste förstå anvisningarna
helt och följa dem noggrant. Produkten får endast användas som
avsett.
Släng inte bruksanvisningen. Förvaring och korrekt användning
skall säkerställas av användaren.
Lokala och nationella riktlinjer som gäller denna produkt skall följas.
Endast utbildad och fackkunnig personal får kontrollera, reparera
och underhålla denna produkt. Dräger rekommenderar att du
tecknar ett serviceavtal med Dräger och att alla underhållsarbeten
utförs av Dräger.
Använd endast delar och tillbehör som är Dräger original vid
underhållsarbete. Annars kan produktens funktion påverkas.
Produkter med fel eller som saknar delar får ej användas. Utför inga
ändringar på produkten.
Informera Dräger vid fel på produkten eller produktdelar.
1.2 Varningstecknens betydelse
Följande varningstecken används i detta dokument för att beteckna och
lyfta fram tillhörande varningstexter som kräver ökad uppmärksamhet
hos användaren. Varningstecknens betydelse definieras enligt följande:
VARNING
Potentiell risksituation.
Om inte denna undviks, kan dödsfall eller svåra personskador
orsakas.
OBSERVERA
Potentiell risksituation. Om den inte undviks kan kroppsskador
eller material- eller miljöskador uppkomma. Kan också
användas som varning för icke fackmässig användning.
NOTERING
Kompletterande information om produktens användning.
!
!
i
i

Dräger Interlock 7000 5
Beskrivning
2 Beskrivning

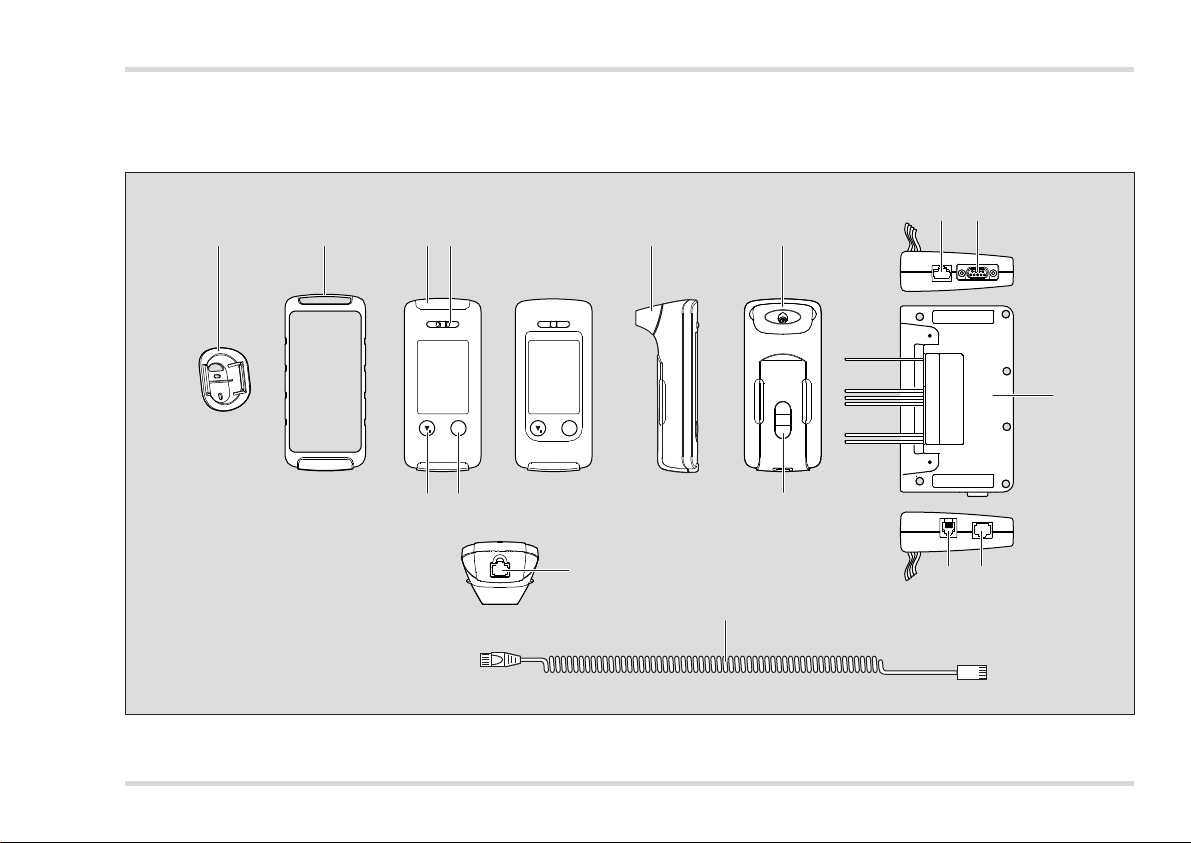

2.1 Produktöversikt
Interlock 7000 Interlock 5000
1 2 3 7
89
4
513
12 11
10
14
6
00133351.eps
15
OK OK
7

6Dräger Interlock 7000
Beskrivning
Förklaring
1 Hållare för handenhet
2 Skydd för handenhet (tillval)
3LED
4Luftutsläpp
5 Ner/meny-knapp
6 OK-knapp
7 Munstycke
8 Anslutning expansionsbox
9 Anslutning GPRS-modul
10 Kontrollbox
11 Uttag för spiralkabelns kontakt
12 Anslutning kamera
13 IR-gränssnitt
14 Spiralkabel
15 Uttag för spiralkabelns kontakt
2.2 Funktionsbeskrivning
2.2.1 Dräger Interlock®5000/7000
Före start av ett fordon utrustat med Dräger Interlock®5000/7000 1)
måste föraren avge ett utandningsprov. Instrumentet mäter
alkoholkoncentrationen i provet och sparar (valbart) testresultaten,
mätvärdet, motorstarter samt upplysningar om manipulationer och
överträdelser i dataminnet. Fordonet kan bara startas när den
uppmätta alkoholkoncentrationen i utandningen ligger under det
inställda gränsvärdet. Instrumentet kan dessutom (tillval) begära nya
test under körningen.
2.2.2 Kamera (tillval)
Det går att ta fotografier av en testperson under provtagningen.
2.2.3 GPRS-modul (tillval)
Instrumentet kan utrustas med ytterligare funktioner med GPRS-modulen.
2.3 Användning
Interlock®5000/7000 är ett mätinstrument för alkohol i utandningen
med låsfunktionen för startkretsen.
2.4 Typgodkännande
Interlock 5000/7000 har följande typgodkännandemärkningar:
Komponenterna är godkända enligt följande direktiv och normer:
1) Interlock®är ett registrerat varumärke som tillhör Dräger.
NOTERING
Instrumentet är inte en stöldutrustning och ersätter inte ett
eventuellt stöldlås.
i
i
Märkning Produkt
10 R - 057310 Dräger Interlock 5000 / 7000
10 R - 036669 GPRS-modul Interlock 7000
FCC, IC Handenhet Interlock 7000,
GPRS-modul Interlock 7000
Komponent Kodering
Kontrollbox A
Kamera A
Handenhet A, C
GPRS-modul A, C

Dräger Interlock 7000 7
Användning
Det allmänna driftstillståndet (ABE) har KBA-nyckelnumret 91592.
3 Användning
3.1 Installation
Installationen får bara utföras av ett servicecenter för Dräger Interlock
eller en fackverkstad i enlighet med den tillhörande
installationsanvisningen.
Vid valet av monteringsplats ska existerande regler för innerutrymmet
i fordon följas.
3.2 Förutsättningar för en mätning
Utsätt inte sensorn för höga alkoholkoncetrationer, t ex genom att
dricka alkohol, äta alkoholhaltiga livsmedel eller skölja munnen
med alkoholhaltigt munvatten kort före en mätning.
Kodering Direktiv/norm Enligt
A
(Interlock 5000/7000)
2014/30/EU EMC-direktiv
2006/28/EG EMC-direktiv,
motorfordon
2009/19/EG Radioavstörning (EMC),
motorfordon
EN 50436-1, -2 Alkohol Interlock, Europa
NHTSA / BAIID Alkohol Interlock, USA
B
(Interlock 5000/7000)
2014/30/EU EMC-direktiv
C
(Interlock 7000)
1999/5/EG Trådlös, Europa
FCC del 15 Trådlös, USA
IC RSS-210 Trådlös, Kanada
NOTERING
Använda normer är listade med utgivningsdatum i intyg om
överensstämmelse.
i
i
VARNING
Modifikationer eller tillägg till instrumentet kan medföra risker.
Sådana modifikationer eller tillägg gör det i denna
bruksanvisning inkluderade monteringsintyget ogiltigt.
VARNING
Inga alkohol- och lösningsmedelsångor (desinfektionsmedel,
fönsterrengöringsmedel) i omgivningsluften.
Ingen lagring i omgivningsluft med alkohol och lösnings-
medelsångor (desinfektionsmedel, fönsterrengöringsmedel).
!
!

8Dräger Interlock 7000
Användning

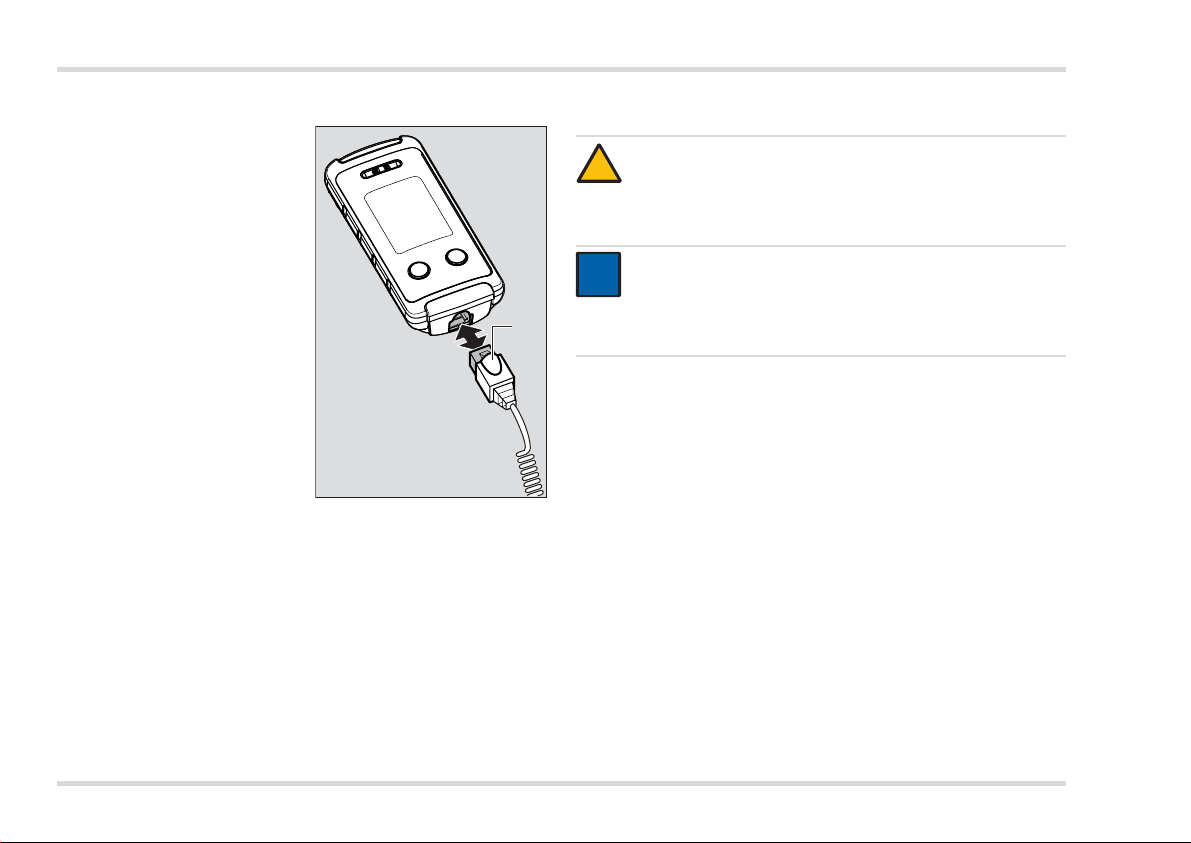

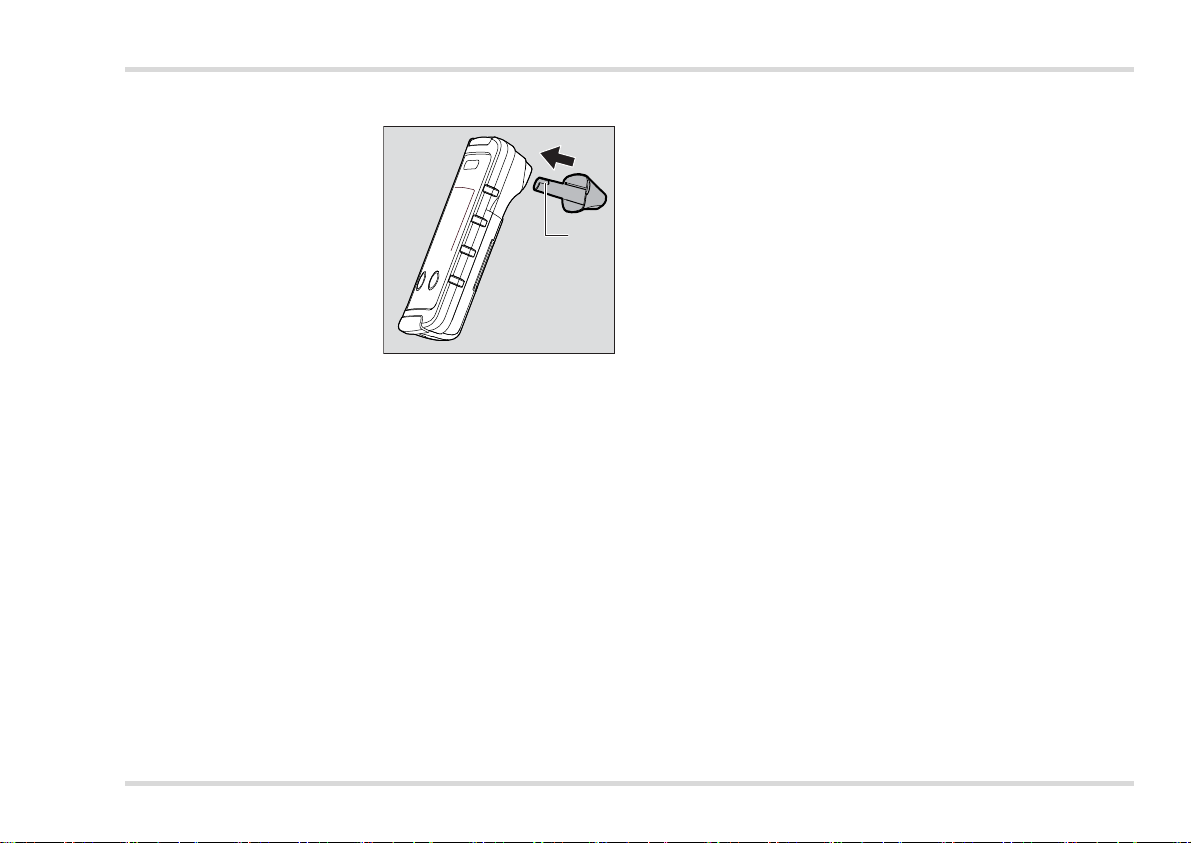

3.2.1 Lossa handenheten
1. Vid temperaturer inne i
kupén under -20 °C och över
+70 °C kan handenheten
i förekommande fall lossas
från anslutningskabeln,
för snabbare driftberedskap.
2. Tryck på spärren (1) på
kontakten och dra ut kontakten.
3. Förvara handenheten på en
plats som inte utsatt för
extrema temperaturer.
4. Anslut handenheten igen
innan fordonet ska startas.
3.2.2 Villkor för testpersonen
Minst 15 minuters väntetid efter det senaste intaget av alkohol
i munnen! Restalkohol i munnen kan leda till förhöjda mätvärden.
Förhöjda mätvärden kan dessutom förekomma i samband med
aromatiska drycker (t.ex. fruktsaft/juice), alkoholhaltigt munvatten
eller munsprej, medicinska elexir och droppar, och efter
uppstötning och kräkning. Väntetiden elimineras inte genom att
munnen sköljs med vatten eller alkoholfria drycker!
Andas normalt och lugnt före mätningen.
3.3 Mätningsgenomförande
3.3.1 Aktivera instrumentet
Sätt tändningsnyckeln i startlåset och vrid den till position "Tändning"
(positionen innan motorn startas).
Ett sjävtest genomförs och uppvärmningsfasen börjar. Förbereder
för test visas.
En ljudsignal, blinkande blått ljus (endast för Interlock 7000) och
meddelandet Klar för test. Blås anger, att instrumentet är klart för
mätning.
00333351.eps
1
OBSERVERA
Risk för brännskador!
Handenhetens ovansida kan bli mycket het vid
omgivningstemperaturer >+70 °C. Hantera inte handenheten
vid omgivningstemperaturer >+70 °C.
NOTERING
Sätt i ett nytt munstycke för varje testperson.
Av hygieniska skäl ska munstycket bytas ut minst var 90:e
dag.
!
i
i

Dräger Interlock 7000 9
Användning
3.3.2 Lämna andningsprov
1. Lossa handenheten från
hållaren.
2. Sätt eventuellt i ett nytt
munstycke. Kontrollera att
munstycksfjädern har rätt
riktning mot handenhetsspåret
(1).
3. Blås jämnt in i munstycket så
länge en kontinuerlig ljudsignal
hörs. Den blå indikeringen
slocknar när blåsningen börjas
(endast för Interlock 7000).
eller
Med installerad kamera - tillval:
Håll handenheten med diplayen i riktning kameran.
Beroende på konfiguration kan det vara möjligt att den blå dioden
i kameran blinkar när handenheten detekteras.
Beroende på konfiguration kan det vara möjligt att ett utandningsprov
endast är möjligt när den blå dioden blinkar och handenheten
detekterats.
Blås jämnt in i munstycket så länge en kontinuerlig ljudsignal hörs.
Med aktiverat manipulationsskydd (blåsning/sugning) - tillval:
Blås jämnt in i munstycket så länge en kontinuerlig ljudsignal hörs,
sug därefter (ljudsignalen stoppar) omedelbart utan avbrott kraftigt
i munstycket tills en kort ljudsignal avges.
Gör om testet visas om provet inte lämnas på rätt sätt med
blåsning och sugning.
Bekräfta med OK-knappen.
Instrumentet begär ett nytt utandningsprov.
Vid för kraftig eller för svag blåsning visas ett motsvarande
meddelande.
Bekräfta med OK-knappen.
Instrumentet begär ett nytt utandningsprov.
Efter ett tillräckligt prov visas testresultatet med Test godkänt eller
Ej godkänt.
3.3.3 Godkänt prov
Den uppmätta alkoholkoncentrationen i utandningsluften ligger under
det inställda gränsvärdet.
Test godkänt visas och lampan lyser grön (endast för
Interlock 7000).
Start av fordonet tillåten. Fristarttid visas och en timer visar hur
länge fordonet kan startas.
Efter starten är instrumentet i beredskapsläge och Trevlig resa
visas.
Sätt fast handenheten i hållaren igen.
3.3.4 Underkänt prov
Den uppmätta alkoholkoncentrationen i utandningsluften ligger över
det inställda gränsvärdet.
Ej godkänt visas och lampan lyser röd (endast för Interlock 7000),
följt av Nästa test om: med en timer visar de kvarvarande spärrade
timmarna, minuterna och sekunderna. Lampan lyser så länge
instrumentet inte accepterar ytterligare prov.
Efter förvärmning Förbereder för test, visas Klar för test. Blås.
Utför eventuellt ytterligare utandningsprov.
00233351.eps
1

10 Dräger Interlock 7000
Användning
3.4 Avbryta körningen – avstängning av fordonet
Så länge fordonets motor är påslagen efter ett korrekt genomfört
alkoholtest, är instrumentet i beredskapsläge. Detta visas med
Trevlig resa.
Om fordonets tändning slås ifrån eller fordonet inte startas efter ett
korrekt genomfört andningsprov, börjar en fristartstid. Fordonet
kan startas under denna tid, utan att ett nytt alkoholtest är
nödvändigt. Displayen visar Fristarttid med en timer som visar
hur länge fordonet kan startas.
När denna fristartstid passerats stängs instrumentet av.
Instrumentet förblir frånslaget tills det aktiveras på nytt genom
påslagning av tändningen.
3.5 Återtest
För att säkerställa att föraren håller sig nykter under körningen kräver
instrumentet ytterligare utandningsprov under körningen.
En pipande ljudsignal, blinkande blått ljus, (endast för Interlock 7000)
och Klar för test. Blås visas.
1. Genomför ett utandningsprovet precis som vid starten av fordonet.
2. Sätt fast handenheten i hållaren igen när Test godkänt visas och
fortsätt körninen.
Trevlig resa visas.
NOTERING
Ett nytt alkoholtest måste genomföras innan fordonet startas
om fristartstiden är slut.
i
i
OBSERVERA
Av säkerhetsskäl och på grund av lagstadgade regler bör
fordonet parkeras utanför trafiken på en säker plats innan
återtest genomförs.
NOTERING
Vid återtestet har man (beroende på inställning) flera minuter
på sig.
!
i
i

Dräger Interlock 7000 11
Meny
4Meny
Instrumentet kan (beroende på instrumentstatus och inställningar) visa
följande val:
Öppna menyn:
Tryck Ner/meny-knappen.
Menyn öppnas.
Navigera i menyn:
1. Välj rad genom att trycka på Ner/meny-knappen.
2. Bekräfta valet med OK-knappen.
3. Välj eventuell undermeny genom att trycka på Ner/meny-knappen
och bekräfta med OK-knappen.
4.1 Utandningsprov
Erbjuder möjligheten att begära ett nytt alkoholtest.
4.2 Serviceinfo
Datum anledning för nästa service och servicecentrets telefonnummer
visas.
4.3 Apparatinfo
4.3.1 Arbetstider
Visar inställda perioder när ett utandningsprov kan genomföras.
Utanför dessa perioder kan inga utandningsprov utföras.
4.3.2 Klientinfo
Visar uppgifter för kundens identifiering.
Tillbaka till meny
Utandningsprov
Arbetstider
Serviceinfo Klientinfo
Info handenhet
Info kontrollbox
Apparatinfo Kamerainfo1)
1) Tillval endast tillgänglig i Interlock 7000.
Info mobilnät/GPS1)
Standbytider
Upplåsningskod Datum och tid
Servicenr:
Servicekod Serienr:
Datum och tid
Slå in kod:
Konfiguration
Servicenr:
Serienr:
Datum och tid
Slå in kod:
Display
Språk
Kommunikation1)
NOTERING
Fordonets tändning måste vara påslagen för att kunna välja
i menyn.
i
i

12 Dräger Interlock 7000
Meny
4.3.3 Info handenhet
Visar handenhetens artikelnummer, serienummer och programversion.
4.3.4 Info kontrollbox
Visar styrenhetens artikelnummer, serienummer och programversion.
4.3.5 Kamerainfo
Visar kamerans (tillval) artikelnummer, serienummer och programversion.
4.3.6 Info mobilnät/GPS
Visar GPRS-modulens (tillval) artikelnummer, serienummer och
programversion.
4.3.7 Standbytider
Väckningstiden kan visas och ställas in. Uppstartstiden kan förkortas
vid temperaturer under 0 °C med denna funktion.
4.3.8 Datum och tid
Visar datum och klockslag.
4.4 Upplåsningskod
Fordonet kan startas genom att avge ett utandningsprov med hjälp
av upplåsningskoder vid en instrumentlåsning (t.ex. efter att
serviceintervallen enligt gällande föreskrifter överskridits).
1. Ring telefonnumret till servicetelefonen för att få koden och ha
följande upplysningar beredda:
Handenhetens serienummer.
Datum och klockslag (timme och minuter) när koden ska
användas.
2. Välj alternativet Upplåsningskod och bekräfta.
Displayen visar ____.
3. Ställ första önskad siffra och bekräfta.
4. Ställ därefter in nästa siffra.
5. Upprepa förloppet för samtliga siffror.
6. Välj Bekräfta eller Avbryt:
Menyn lämnas om man avbryter.
Instrumentet kräver ett utandningsprov när man bekräftar.
4.5 Servicekod
Med hjälp av servicekoder finns möjlighet att under en begränsad tid
starta fordonet efter att man angivit en kod, t.ex. hos en verkstad utan
att utföra ett prov.
1. Ring telefonnumret till servicetelefonen för att få koden och ha
följande upplysningar beredda:
Handenhetens serienummer.
Datum och klockslag (timme och minuter) när koden ska
skrivas in.
2. Välj alternativet Slå in kod och bekräfta.
Displayen visar ____.
3. Ställ första önskad siffra och bekräfta.
4. Ställ därefter in nästa siffra.
5. Upprepa förloppet för samtliga siffror.
6. Välj Bekräfta eller Avbryt:
Menyn lämnas om man avbryter.
NOTERING
Kodnumret accepteras inom ett tidsfönster på upp till
15 minuter efter angivet klockslag.
i
i
NOTERING
Angiven timme anger inom vilket tidsfönster servicekoden är
giltig. Exempel: 14:00 anges att koden kan användas mellan
14.00 och 14.59.
Åtkomsten är (beroende på inställning) giltig i max. 48 timmar
efter inskrivning av koden.
i
i

Dräger Interlock 7000 13
Meny
4.6 Konfiguration
4.6.1 Display
Displayens ljusstyrka kan ställas in i 3 nivåer.
4.6.2 Språk
Val av instrumentets språk.
4.6.3 Kommunikation
Koppla om mellan Bluetooth och infraröd datakommunikation.
NOTERING
Giltigheten för servicekoden kan avslutas genom att begära
ett nytt utandningsprov (se kapitlet 4.1 på sidan 11).
i
i

14 Dräger Interlock 7000
Felsökning
5 Felsökning
Display Orsak Åtgärd
Apparaten inte redo för test Utandningsprov lämnades för tidigt. Blås när instrumentet begär det.
Blås hårdare! / Nytt test För svag blåsning vid lämnande av provet. Gör om testet med kraftigare blåsning.
Blås hårdare! / Nytt test För kraftig blåsning vid lämnande av provet. Gör om testet med svagare blåsning.
Blås längre / Repetera test För kort blåsning vid lämnande av provet. Gör om testet med längre blåsning.
Sug efter utblås / Repetera test Provet inte lämnat på rätt sätt med
blåsning och sugning.
Gör om testet med blåsning och sugning direkt efter
varandra.
Sug längre! / Nytt test För kort sugning vid lämnande av provet. Gör om testet med längre sugning.
Kontr. munstycke / Repetera test Munstycket är inte rätt insatt i handenheten. Sätt i munstycket rätt.
Försök igen / Repetera test Ett fel konstaterades vid lämnande av
utandningsprovet.
Utför ett nytt prov när instrumentet begär det.
Ej godkänt Den uppmätta alkoholkoncentrationen
i utandningsluften ligger över det inställda
gränsvärdet.
Upprepa testet efter minst 15 minuter.
Om meddelandet visas på nytt ligger
alkoholkoncentrationen i utandningen över gränsvärdet.
För låg temperatur / Värm upp
handenheten
Handenhetens temperatur för låg. Lossa handenheten och ta den till rumstemperatur.
Anslut handenheten på nytt och genomför testet.
Temp. för hög / Låt handenheten svalna Handenhetens temperatur för hög. Lossa handenheten och ta den till rumstemperatur.
Anslut handenheten på nytt och genomför testet.
Service nödvändig i x dagar Serviceintervall går ut inom x dagar. Lämna instrumentet i rätt tid till auktoriserat
servicecentra för Dräger Interlock.
Service blockering Serviceintervallet har gått ut. Lämna instrumentet till auktoriserat servicecenter för
Dräger Interlock.
Överträdelse reset För många överträdelser har noterats. Lämna instrumentet i rätt tid till auktoriserat
servicecentra för Dräger Interlock.

Dräger Interlock 7000 15
Felsökning
Fel på handenhet / Kontakta service Fel i handenheten. Slå på och av tändningen och gör om testet.
Om felmeddelandet visas igen: lämna instrumentet till
auktoriserat servicecenter för Dräger-Interlock.
Fel styrbox / servicekontakt. Fel på kontrollboxen. Slå på och av tändningen och gör om testet.
Om felmeddelandet visas igen: lämna instrumentet till
auktoriserat servicecenter för Dräger-Interlock.
Kontr. kabel och anslut på nytt Ingen förbindelse mellan handenhet och
kontrollbox.
Kontrollera förbindningskabelns stickkontakter och
anslut på nytt till handapparat och kontrollbox.
Om felmeddelandet visas igen: lämna instrumentet till
auktoriserat servicecenter för Dräger-Interlock.
Kontrollbox passar inte,
SW-version "OK"
Kontrollbox och handenhet har olika
mjukvaruversioner.
Efter bekräftelse med OK-knappen kan
mjukvaruversionen utläsas (t. ex. rev. 1.9.).
Lämna instrumentet till auktoriserat servicecenter för
Dräger Interlock.
Inga läsbara textvisningar på
handenheten, indikeringslamporna
fungerar)
Handenhetens temperatur för låg. Utför test som vanligt med hjälp av vägledning från
dioderna.
Lossa handenheten och ta den till rumstemperatur.
Anslut handenheten igen.
Inga meddelanden visas på
handenheten
Ingen förbindelse mellan handenhet och
kontrollbox.
Kontrollera förbindningskabelns stickkontakter,
lossa förbindningskabelns stickkontakt i handenheten
och anslut den på nytt.
Om fortfarande inga meddelanden visas: Lämna
instrumentet till auktoriserat servicecenter för
Dräger Interlock.
Display Orsak Åtgärd

16 Dräger Interlock 7000
Underhåll
6Underhåll
6.1 Kalibrering / justering
Får endast utföras av ett auktoriserat servicecentra för
Dräger Interlock.
Kontrollera kalibreringen minst en gång per år.
När serviceintervallet är slut, visas meddelandet Service
nödvändig om X dagar i displayen.
Fordonet kan dock startas under en övergångsperiod på några dagar
(beroende på inställda parametrar) om instrumentet inte servas.
6.2 Rengöring
Torka av med en engångsduk för att göra rent.
Doppa inte instrumentet i vätskor, låt inte vätskor komma in i
anslutningarna!
7 Avfallshantering
Avfallshantera produkten i enlighet med de gällande föreskrifterna.
7.1 Anvisningar för avfallshantering
8 Tekniska data
Denna produkt får inte kastas som hushållsavfall. Den
betecknas därför med symbolen nedan.
Produkten kan kostnadsfritt returneras till Dräger. Information
om detta fås från de nationella återförsäljarna samt från
Dräger.
Mätprincip Elektrokemisk Dräger-sensor
Mätområde Upp till 3,0 mg/L
Omgivningsförhållanden
För drift och lagring -40 °C till 85 °C
20 % till 98 % relativ luftfuktighet
600 till 1100 hPa
Ingen inverkan på mätresultatet p g
a höjdändringar
Avdriftskänslighet Normalt 1 % av mätvärdet/månad
Display Display
Kalibreringsintervall Typiskt 12 månader
Dimensioner (H x B x D)
Handenhet ca 138 mm x 61 mm x 36 mm
Kontrollbox ca 148 mm x 90 mm x 32 mm
Vikt
Handenheten 5000 ca 180 g
Handenheten 7000 ca 178 g
Kontrollbox
Interlock 5000 ca 195 g
Kontrollbox
Interlock 7000 ca. 240 g
Spänningsförsörjning 12 V till 24 V

Dräger Interlock 7000 17
Inställbara parametrar
9 Inställbara parametrar
På grund av lagstadgade regler i olika länder eller individuella krav vid
monteringen kan olika parametrar ställts in av ett Dräger-Interlock
servicecenter.
Beskrivningarna i denna bruksanvisning motsvarar grundutförandet.
Tabell över de viktigaste inställbara parametrarna:
Strömförbrukning
Maximalt <2,5 A
I vänteläge <1 mA
Brytrelä för startreläets ledning <16 A, kontinuerligt
<40 A, topp
Utgångsrelä
Strömlöst kopplingsbar 48 V
Strömsatt kopplingsbar 24 V
Ledning tändning 5 V till 48 V
Väntetid för mätberedskap
Interlock 5000 Interlock 7000
20°C 7s 2s
0°C 15s <5s
-25 °C <60 s <60 s
-45°C <115s 110s
Parameter Grundutförande
Manövrering
Visning av testresultatet Test godkänt /
Ej godkänt
Andningstestvolym 1,0 liter
Gränsvärde (initialt test) 0,30 ‰ eller 0,20 ‰
Fristartstid 30 minuter
Datalogg
Datalogg
På service
Kalibreringsintervall 365 dagar
Motorstart möjlig efter passerat
serviceintervall
Ja
Återtest
Återtest (slumpmässiga tester
under färd)
Nej

18 Dräger Interlock 7000
Orderlista
10 Orderlista
Instrumentspärrningar
Blockering efter utandningsprov med
hög koncentration
5 minuter
Servicekod
Servicekod
(Servicekod förbikoppling av
instrumentet under en begränsad tid)
Ja
Benämning och beskrivning Artikelnummer
Interlock 7000
Alkolås (handenhet och kontrollbox) för montering
i motorfordon, 12 V till 24 V, munstycke (3 st) och
monteringstillbehör
2282294
Munstycke (5 st) separat förpackade 2282282
Munstycke (300 st) separat förpackade 2282283
Parameter Grundutförande

Dräger Interlock 7000 19
Installationsintyg
11 Installationsintyg
Undertecknad:
bekräftar härmed, att monteringen av nedan beskrivna alkolås har utförts i enlighet med tillverkarens
monteringsanvisningar.
Beskrivning av fordonet:
Fabrikat:
Typ:
Serienummer:
Reg.bevis:
Beskrivning av det andningsstyrda alkolåset:
Fabrikat: Dräger
Typ: Dräger Interlock®5000 / 7000
Typgodkännandenummer: 10 R - 057310
Montering:
Installatörens fullständiga adress (i förekommande fall med stämpel):
Underskrift:
Befattning:
Ort: Datum:

20 Dräger Interlock 7000
Content
Content
1 For your safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.1 General safety statements . . . . . . . . . . . . . . . . . . . . . . . . 21
1.2 Definitions of alert icons . . . . . . . . . . . . . . . . . . . . . . . . . . 21
2 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.1 Product overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2 Functional description. . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.2.1 Dräger Interlock®5000/7000 . . . . . . . . . . . . . . . . . . . . . . 23
2.2.2 Camera (available as an option). . . . . . . . . . . . . . . . . . . . 23
2.2.3 GPRS module (optionally available). . . . . . . . . . . . . . . . . 23
2.3 Intended use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
2.4 Approvals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
3 Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.1 Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3.2 Requirements for a measurement . . . . . . . . . . . . . . . . . . 24
3.2.1 Detaching the handset . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.2.2 Conditions for tested person. . . . . . . . . . . . . . . . . . . . . . . 25
3.3 Making a measurement . . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.3.1 Activating the instrument . . . . . . . . . . . . . . . . . . . . . . . . . 25
3.3.2 Providing a breath sample . . . . . . . . . . . . . . . . . . . . . . . . 26
3.3.3 Test passed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.3.4 Test failed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
3.4 Interruption of travel – Switching off the vehicle . . . . . . . . 27
3.5 Retests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
4 Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.1 Breath test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.2 Service info. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.3 Device info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.3.1 Occupational times . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.3.2 Client info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
4.3.3 Handset info. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.3.4 Control box info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.3.5 Camera info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.3.6 Cellular/GPS info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.3.7 Standby times . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.3.8 Date & Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.4 Unlock device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.5 Access code. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
4.6 Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
4.6.1 Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
4.6.2 Language . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
4.6.3 Communication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
5 Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
6 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
6.1 Calibration / Adjustment. . . . . . . . . . . . . . . . . . . . . . . . . . .33
6.2 Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
7 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
7.1 WEEE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
8 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
9 Adjustable parameters . . . . . . . . . . . . . . . . . . . . . . . . . .34
10 Order list . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
11 Installation certificate . . . . . . . . . . . . . . . . . . . . . . . . . . .36
