Phoenix contact Mini mcr-2-i4-u Quick start guide

PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

phoenixcontact.com

DE Einbauanweisung für den Elektroinstallateur

EN Installation notes for electricians

FR Instructions d'installation pour l'électricien

2013-12-04

3-Wege-Trennverstärker

1. Sicherheitshinweise

1.1 Errichtungshinweise

•Das Gerät der Kategorie 3 ist zur Installation im explosionsgefährdeten Bereich der Zone 2 geeignet. Es

erfüllt die Anforderungen der EN 60079-0:2009 und EN 60079-15:2010.

•Die Installation, Bedienung und Wartung ist von elektrotechnisch qualifiziertem Fachpersonal

durchzuführen. Befolgen Sie die beschriebenen Installationsanweisungen. Halten Sie die für das Errichten

und Betreiben geltenden Bestimmungen und Sicherheitsvorschriften (auch nationale

Sicherheitsvorschriften), sowie die allgemein anerkannten Regeln der Technik ein. Die

sicherheitstechnischen Daten sind dieser Packungsbeilage und den Zertifikaten (Konformitätsbewertung,

ggf. weitere Approbationen) zu entnehmen.

•Im Betrieb der Geräte können berührgefährliche Spannungen an den Bedienelementen anliegen. Eine

Parametrierung, das Anschließen von Leitungen oder das Öffnen des Moduldeckels ist deshalb nur im

spannungslosen Zustand erlaubt, sofern es sich bei den angeschlossenen Stromkreisen nicht

ausschließlich um SELV- oder PELV-Stromkreise handelt.

•Öffnen oder Verändern des Gerätes ist nicht zulässig. Reparieren Sie das Gerät nicht selbst, sondern

ersetzen Sie es durch ein gleichwertiges Gerät. Reparaturen dürfen nur vom Hersteller vorgenommen

werden. Der Hersteller haftet nicht für Schäden aus Zuwiderhandlung.

•Die Schutzart IP20 (IEC 60529/EN 60529) des Gerätes ist für eine saubere und trockene Umgebung

vorgesehen. Setzen Sie das Gerät keiner mechanischen und/oder thermischen Beanspruchung aus, die die

beschriebenen Grenzen überschreitet.

•Das Gerät ist nicht für den Einsatz in staubexplosionsgefährdeten Atmosphären ausgelegt.

•Das Gerät erfüllt die Funkschutzbestimmungen (EMV) für den industriellen Bereich (FunkschutzklasseA).

Beim Einsatz im Wohnbereich kann es Funkstörungen verursachen.

•Wenn das Gerät nicht entsprechend der Dokumentation benutzt wird, kann der vorgesehene Schutz

beeinträchtigt sein.

•Bauen Sie das Gerät zum Schutz gegen mechanische oder elektrische Beschädigungen in ein

entsprechendes Gehäuse mit einer geeigneten Schutzart nach IEC 60529 ein.

•Sehen Sie in der Nähe des Gerätes einen Schalter/Leistungsschalter vor, der als Trennvorrichtung für dieses

Gerät gekennzeichnet ist.

•Sehen Sie eine Überstromschutzeinrichtung (I ≤4 A) in der Installation vor.

•Das Gerät besitzt durch sein Gehäuse eine Basisisolierung zu benachbarten Geräten für 300Veff. Beachten

Sie dieses bei der Installation mehrerer Geräte nebeneinander und installieren Sie ggf. eine zusätzliche

Isolation. Wenn das benachbarte Gerät eine Basisisolierung besitzt, ist keine zusätzliche Isolierung

notwendig.

•Die an Eingang, Ausgang und Versorgung anliegenden Spannungen sind Extra-Low-Voltage (ELV)-

Spannungen. Es kann je nach Anwendung vorkommen, dass eine gefährliche Spannung (>30V) gegen

Erde anliegt. Für diesen Fall ist eine sichere galvanische Trennung zu den anderen Anschlüssen vorhanden.

•Das Gerät ist außer Betrieb zu nehmen, wenn es beschädigt ist, unsachgemäß belastet oder gelagert wurde

bzw. Fehlfunktionen aufweist.

1.2 Installation in der Zone 2

•Halten Sie die festgelegten Bedingungen für den Einsatz in explosionsgefährdeten Bereichen ein! Setzen

Sie bei der Installation ein geeignetes, zugelassenes Gehäuse der Mindestschutzart IP54 ein, das die

Anforderungen der EN60079-15 erfüllt. Beachten Sie auch die Anforderungen der EN60079-14.

•An Stromkreise in der Zone 2 dürfen nur Geräte angeschlossen werden, welche für den Betrieb in der Ex-

Zone 2 und die am Einsatzort vorliegenden Bedingungen geeignet sind.

•Das Auf- und Abrasten auf den Tragschienen-Busverbinder bzw. das Anschließen und das Trennen von

Leitungen im explosionsgefährdeten Bereich ist nur im spannungslosen Zustand zulässig.

•Das Gerät ist außer Betrieb zu nehmen und unverzüglich aus dem Ex-Bereich zu entfernen, wenn es

beschädigt ist, unsachgemäß belastet oder gelagert wurde bzw. Fehlfunktionen aufweist.

2. Kurzbeschreibung

Normsignal-3-Wege-Trennverstärker mit steckbarer Anschlusstechnik zur galvanischen Trennung,

Umsetzung, Verstärkung und Filterung von Normsignalen.

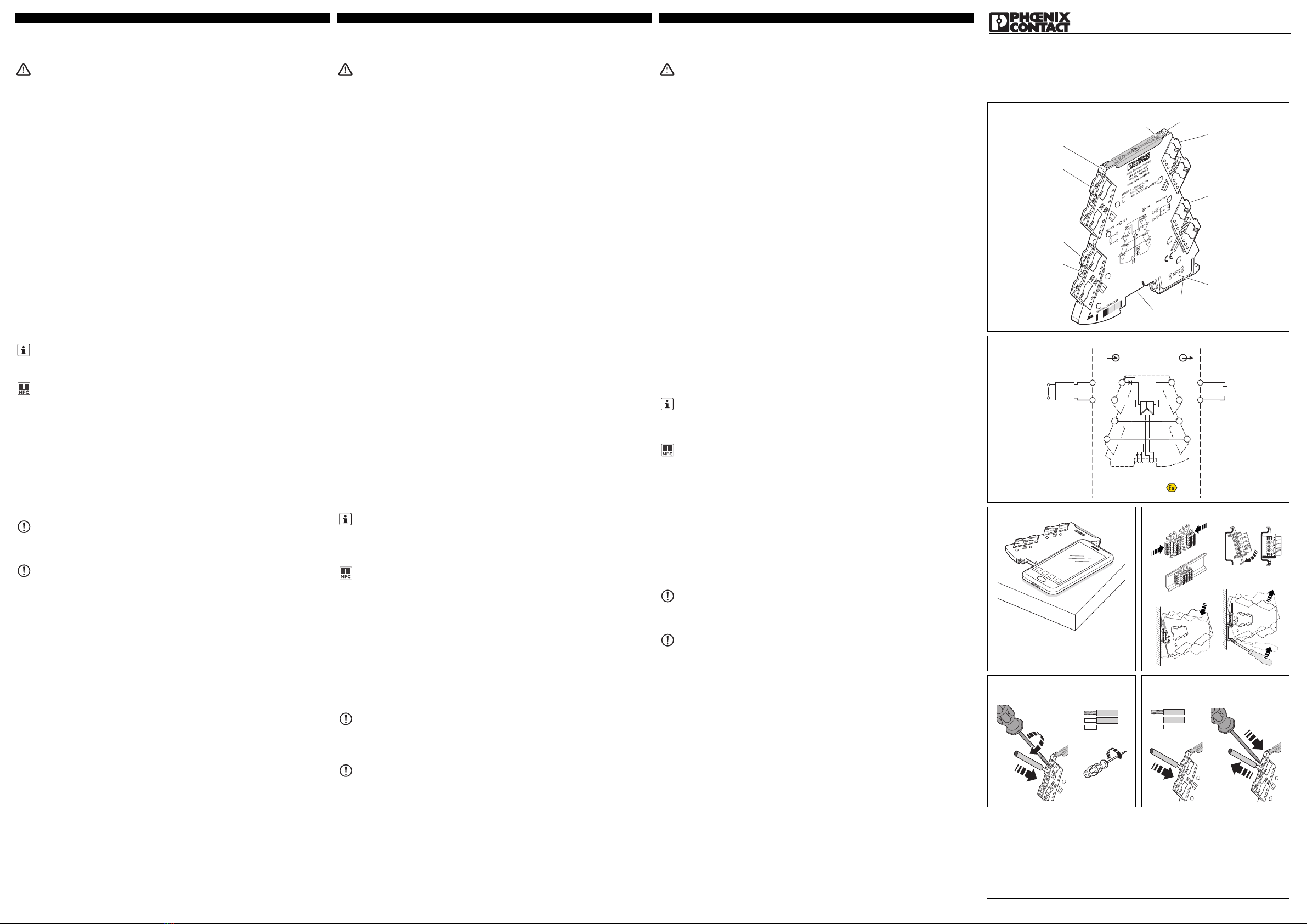

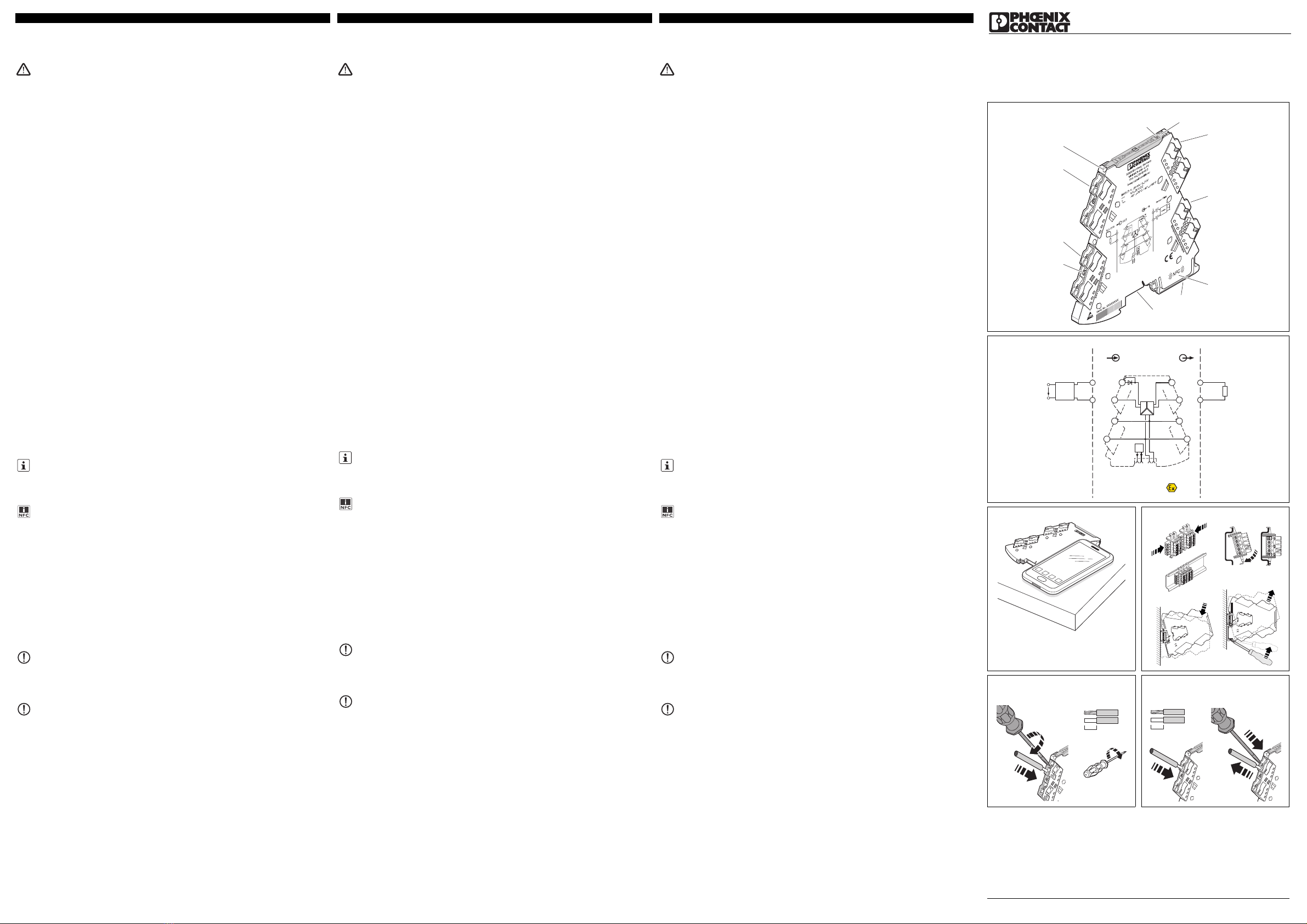

3. Bedien- und Anzeigeelemente ()

1LED grün "PWR" Spannungsversorgung

2Abdeckung mit Beschriftungsmöglichkeit

3Eingang: Normsignale

4Versorgungsspannung

5NFC-Spule

6Universal-Rastfuß für EN-Tragschienen

7Anschluss für Tragschienen-Busverbinder

8Befestigungsschraube

9Ausgang: Normsignale

10 Strommessbuchse

4. Installation

Die Belegung der Anschlussklemmen zeigt das Blockschaltbild. ()

Das Gerät ist auf alle 35-mm-Tragschienen nach EN60715 aufrastbar. Bei Einsatz des Tragschienen-

Busverbinders ME6,2TBUS-2 (Art.-Nr.: 2869728) legen Sie diesen zur Brückung der Spannungsversorgung

zuerst in die Tragschiene ein. ()

Aktuelle Dokumente können Sie unter der Adresse phoenixcontact.com herunterladen.

Dieses Gerät bietet die Möglichkeit der NFC-Kommunikation.

Mithilfe der MINI Analog Pro Smartphone App können Sie über die NFC-Schnittstelle Ihres Smartphones

umfangreiche Modulinformationen abrufen.

Die MINI Analog Pro Smartphone App steht Ihnen kostenlos zur Verfügung. ()

ACHTUNG: Elektrostatische Entladung

Treffen Sie Schutzmaßnahmen gegen elektrostatische Entladung!

ACHTUNG

Beachten Sie unbedingt die Aufrastrichtung von MINI-Analog-Modul und Tragschienen-

Busverbinder: Rastfuß (D) unten und Steckerteil (C) links!

Amplificateur-séparateur 3voies

1. Consignes de sécurité

1.1 Instructions d'installation

•Cet appareil de catégorie 3 est conçu pour être installé dans des atmosphères explosibles de zone2. Il

répond aux exigences des normes EN 60079-0:2009 et EN 60079-15:2010.

•L’installation, l’utilisation et la maintenance doivent être confiées à un personnel spécialisé dûment qualifié

en électrotechnique. Respecter les instructions d'installation. Lors de l’exécution et de l’exploitation,

respecter les dispositions et normes de sécurité en vigueur (ainsi que les normes de sécurité nationales) de

même que les règles généralement reconnues relatives à la technique. Les caractéristiques relatives à la

sécurité se trouvent dans ces instructions et les certificats joints (attestation de conformité, autres

homologations éventuelles).

•Des tensions dangereuses peuvent être présentes sur les éléments de commande pendant le

fonctionnement des appareils. Le paramétrage, le raccordement de câbles ou l'ouverture du couvercle de

module ne sont donc autorisés qu'avec une installation hors tension, dans la mesure où il ne s'agit

uniquement de circuits électriques de type SELV- ou PELV-.

•L'ouverture ou la transformation de l'appareil ne sont pas admissibles. Ne procédez à aucune réparation sur

l'appareil, mais remplacez-le par un appareil équivalent. Seul le fabricant est autorisé à effectuer des

réparations sur l’appareil. Le fabricant n’est pas responsable des dommages résultant d’infractions à cette

règle.

•L’indice de protection IP20 (CEI60529/EN60529) de l’appareil est valable dans un environnement propre et

sec. Ne pas soumettre l’appareil à des sollicitations mécaniques et/ou thermiques dépassant les limites

décrites.

•L’appareil n’est pas conçu pour être utilisé dans des atmosphères dangereuses (poussière).

•L'appareil est conforme répond aux règlements relatifs aux parasites (CEM) destinés au domaine industriel

(catégorie de protectionA). L'utilisation dans une zone d'habitation peut créer des parasites.

•Si l'appareil n'est pas utilisé conformément à la documentation, ceci peut entraver la protection prévue.

•Prévoir si nécessaire le montage dans un boîtier à indice de protection adéquat selon CEI 60529 pour

protéger l'appareil contre les dommages mécaniques ou électriques.

•Prévoir, à proximité de l'appareil, un commutateur/disjoncteur caractérisé comme étant le dispositif de

déconnexion de cet appareil.

•Prévoir un dispositif de protection contre les surintensités (I ≤4 A) dans l'installation.

•Le boîtier de l'appareil lui confère une isolation de base vis-à-vis des appareils voisins pour 300Veff. Il

convient d'en tenir compte lors de l'installation de plusieurs appareils côte à côte et d'installer une isolation

supplémentaire si cela est nécessaire. Si l'appareil voisin présente lui aussi une isolation de base, aucune

isolation supplémentaire n'est requise.

•Les tensions appliquées à l'entrée, à la sortie et à l'alimentation sont des très basses tensions. Selon

l'application, il peut arriver qu'une tension dangereuse (>30V) existe contre la terre. Dans ce cas, une

isolation galvanique sûre avec les autres raccordements existe.

•L'appareil doit être mis hors service s'il est endommagé, soumis à une contrainte ou stocké de manière

incorrecte, ou bien s'il présente des dysfonctionnements.

1.2 Installation en zone2

•Respecter les conditions définies pour l'utilisation en atmosphère explosible. Lors de l’installation, utiliser un

boîtier adapté et homologué (indice minimum de protection IP54) qui répond aux exigences de la norme EN

60079-15. Respecter également les exigences de la norme EN60079-14.

•Seuls les appareils destinés à être utilisés dans la zone Ex 2 et conçus pour être utilisés conformément aux

conditions présentes du lieu d'utilisation peuvent être raccordés à des circuits de la zone 2.

•L’encliquetage, le désencliquetage sur le connecteur sur profilé et la connexion et la déconnexion de câbles

en atmosphère explosible sont uniquement autorisés hors tension.

•L’appareil doit être mis hors service et retiré immédiatement de la zone Ex s’il est endommagé ou s’il a été

soumis à des charges ou stocké de façon non conforme, ou s’il présente un dysfonctionnement.

2. Brève description

Amplificateur-séparateur à 3 voies et connectique enfichable pour l'isolation galvanique, la conversion,

l'amplification et le filtrage de signaux normalisés standard.

3. Eléments de commande et voyants ()

1LED verte «PWR», alimentation en tension

2Capot avec possibilité de repérage

3Entrée : signaux normalisés

4Tension d'alimentation

5Bobine NFC

6Pied encliquetable universel pour profilés EN

7Raccordement pour connecteur sur profilé

8Vis de fixation

9Sortie : signaux normalisés

10 Douille de mesure de courant

4. Installation

L'affectation des bornes de raccordement est illustrée dans le schéma de connexion. ()

L'appareil est encliquetable sur tous les profilés 35mm conformes à EN60715. En cas d'utilisation du

connecteur sur profilé ME6,2TBUS-2 (réf.: 2869728), placer d'abord le connecteur sur le profilé pour ponter

l'alimentation en tension. ()

Les documents actuels peuvent être téléchargés à l'adresse phoenixcontact.com.

Cet appareil permet la communication NFC.

À l'aide de l'application pour Smartphone MINI Analog Pro vous pouvez accéder à de nombreuses

informations de module via l'interface NFC de votre Smartphone.

L'application MINI Analog Pro pour Smartphone est disponible gratuitement. ()

IMPORTANT: décharge électrostatique

Prendre les mesures de protection appropriées contre les décharges électrostatiques.

IMPORTANT

Respecter impérativement le sens d'encliquetage du module MINI Analog et du connecteur sur

profilé: pied encliquetable (D) en bas, élément enfichable (C) à gauche!

3-way isolating amplifier

1. Safety notes

1.1 Installation notes

•The category 3 device is suitable for installation in potentially explosive area zone 2. It fulfills the requirements

of EN 60079-0:2009 and EN 60079-15:2010.

•Installation, operation, and maintenance may only be carried out by qualified electricians. Follow the

installation instructions as described. When installing and operating the device, the applicable regulations

and safety directives (including national safety directives), as well as generally approved technical

regulations, must be observed. The safety data is provided in this package slip and on the certificates

(conformity assessment, additional approvals where applicable).

•While the devices are in operation, contact-dangerous voltages may be present on the control elements. For

this reason parameterization, conductor connection, and opening of the module lid are allowed only when

devices are in a de-energized state unless the connected circuits are exclusively SELV or PELV circuits.

•The device must not be opened or modified. Do not repair the device yourself, replace it with an equivalent

device. Repairs may only be carried out by the manufacturer. The manufacturer is not liable for damage

resulting from violation.

•The IP20 protection (IEC 60529/EN 60529) of the device is intended for use in a clean and dry environment.

The device must not be subject to mechanical strain and/or thermal loads, which exceed the limits described.

•The device is not designed for use in atmospheres with a danger of dust explosions.

•The device complies with the EMC regulations for industrial areas (EMC classA). When using the device in

residential areas, it may cause radio interference.

•If the device is not used as described in the documentation, the intended protection can be negatively

affected.

•To protect the device against mechanical or electrical damage, install it in a suitable housing with appropriate

degree of protection according to IEC 60529.

•Provide a switch/circuit breaker close to the device, which is labeled as the disconnecting device for this

device.

•Provide for a overcurrent protection device (I ≤4 A) in the installation.

•Thanks to its housing, the device has basic insulation to the neighboring devices, for 300 Veff. If several

devices are installed next to each other, this has to be taken into account, and additional insulation has to be

installed if necessary! If the neighboring device is equipped with basic insulation, no additional insulation is

necessary.

•The voltages present at the input, output and supply are extra-low voltages (ELV). Depending on the

application, dangerous voltage (>30V) against ground could occur. For this event, safe electrical isolation

from the other connections has been implemented.

•The device must be stopped if it is damaged, has been subjected to an impermissible load, stored incorrectly,

or if it malfunctions.

1.2 Installation in Zone 2

•Observe the specified conditions for use in potentially explosive areas! Install the device in a suitable

approved housing with a minimum of IP54 protection) that meets the requirements of EN 60079-15. Observe

the requirements of EN 60079-14.

•Only devices which are designed for operation in Ex zone 2 and are suitable for the conditions at the

installation location may be connected to the circuits in the Ex zone.

•In potentially explosive areas, terminals may only be snapped onto or off the DIN rail connector and wires

may only be connected or disconnected when the power is switched off.

•The device must be stopped and immediately removed from the Ex area if it is damaged, was subject to an

impermissible load, stored incorrectly or if it malfunctions.

2. Short description

The standard signal 3-way signal conditioner with pluggable connection technology is used to electrically

isolate, condition, amplify, and filter standard signals.

3. Operating and indicating elements ()

1Green “PWR” LED, power supply

2Cover with labeling option

3Input: Standard signals

4Supply voltage

5NFC coil

6Universal snap-on foot for EN DIN rails

7Connection for DIN rail connector

8Mounting screw

9Output: Standard signals

10 Current measuring socket

4. Installation

The assignment of the connection terminal blocks is shown in the block diagram. ()

The device can be snapped onto all 35 mm DIN rails according to EN60715. When using the ME6,2TBUS-2

DIN rail connector (Order No. 2869728), first position it in the DIN rail to bridge the voltage supply. ()

You can download the latest documents from phoenixcontact.com.

This device offers the option of NFC communication.

You can use the MINI Analog Pro Smartphone app to call-up comprehensive module information via the

NFC interface of your Smartphone.

The MINI Analog Pro Smartphone app is available to you free. ()

NOTE: Electrostatic discharge

Take protective measures against electrostatic discharge.

NOTE

It is essential to observe the snap-in direction of the MINI analog module and DIN rail

connector: Snap-on foot (D) below and plug component (C) left!

DEUTSCHENGLISHFRANÇAIS

MNR 9063881

PNR 105710 - 01 DNR 83147798 - 01

MINI MCR-2-I4-U 2902002

MINI MCR-2-I4-U-PT 2902003









Zone 2

Sensor / Field

OUT

PLC / DCS

4-wire

OUT

I+

PWR+

PWR–

–

1 5

2 6

3 7

4 8

IN I+ OUT U+

TI–

PWR+

PWR–

IN I–

PWR+

PWR–

OUT U–

OUT

I-

MINI MCR-2-… AWG 26-16

0,2-1,5 mm

10 mm

0,5-0,6 Nm

5-7 lb ln

MINI MCR-2-…-PT

AWG 26-12

0,2-2,5 mm

10 mm

Caractéristiques techniques Technical data Technische Daten

Type de raccordement Connection method Anschlussart

Raccordement vissé Screw connection Schraubanschluss MINI MCR-2-I4-U 2902002

Raccordement Push-in Push-in connection Push-in-Anschluss MINI MCR-2-I4-U-PT 2902003

Données d'entrée Input data Eingangsdaten I

Signal d'entrée Input signal Eingangssignal 4 mA ... 20 mA

Impédance d'entrée Input resistance Eingangswiderstand 63 Ω

Données de sortie Output data Ausgangsdaten U

Signal de sortie Output signal Ausgangssignal 0 V ... 10 V

Signal de sortie tension maximale Output signal maximum voltage Ausgangssignal Spannung maximal 11 V

Charge RBLoad RBBürde RB≥10 kΩ

Courant de court-circuit Short-circuit current Kurzschluss-Strom < 15 mA

Ondulation Ripple Ripple < 20 mVSS

Caractéristiques générales General data Allgemeine Daten

Tension d'alimentation UBSupply voltage UBVersorgungsspannung UB24 V DC

Tension d'alimentation UBSupply voltage UBVersorgungsspannung UB9,6 V DC ... 30 V DC

Courant absorbé pour 24 V DC Current consumption at 24 V DC Stromaufnahme bei 24 V DC 25 mA

à 12 V DC at 12 V DC bei 12 V DC 54 mA

Consommation de puissance pour 9,6VDC Power consumption at 9.6 V DC Leistungsaufnahme bei 9,6 V DC ≤200 mW

Erreur de transmission max. de la déviation maximale Maximum transmission error of final value Übertragungsfehler maximal vom Endwert0,1%

Coefficient de température max. Maximum temperature coefficient Temperaturkoeffizient maximal 0,01 %/K

Fréquence limite (3 dB) Limit frequency (3 dB) Grenzfrequenz (3 dB) ca. 30 Hz

Réponse indicielle (10-90%) Step response (10-90%) Sprungantwort (10-90%) ca. 10 ms

Indice de protection Degree of protection Schutzart IP20

Plage de température ambiante Exploitation Ambient temperature range Operation Umgebungstemperaturbereich Betrieb -40 °C ... 70 °C

Stockage/transport Storage/transport Lagerung/Transport -40 °C ... 85 °C

Humidité de l'air pas de condensation Humidity no condensation Luftfeuchtigkeit keine Betauung 5 % ... 95 %

Matériau du boîtier Housing material Gehäusematerial PBT

Dimensions l / H / P Dimensions W / H / D Abmessungen B / H / T 6,2 mm / 110,5 mm / 120,5 mm

Isolation galvanique Electrical isolation Galvanische Trennung 

Isolation renforcée selon CEI61010-1 Reinforced insulation in accordance with IEC 61010-1 Verstärkte Isolierung nach IEC 61010-1 

Catégorie de surtension Surge voltage category Überspannungskategorie II

Degré de pollution Pollution degree Verschmutzungsgrad 2

Tension d'isolement assignée Rated insulation voltage Bemessungsisolationsspannung 300 V

Tension d'essai : entrée / sortie / alimentation Test voltage, input/output/supply Prüfspannung Eingang/Ausgang/Versorgung 3 kV (50 Hz, 1 min.)

Conformité / Homologations Conformité CE Conformance / approvals CE-compliant Konformität / Zulassungen CE-konform 

ATEX ATEX ATEX II 3 G Ex nA IIC T4 Gc X

Constructions navales GL demandé Shipbuilding GL applied for Schiffbau GL beantragt

UL, USA/Canada

508 Listed en cours

Class I, Div. 2, Groups A, B, C, D T5 en cours

UL, USA / Canada

508 listing applied for

Class I, Div. 2, Groups A, B, C, D T5 applied for

UL, USA / Kanada

508 Listed beantragt

Class I, Div. 2, Groups A, B, C, D T5, beantragt

Conformité à la directive CEM 2004/108/CE Conformance with EMC Directive 2004/108/EC Konformität zur EMV-Richtlinie 2004/108/EG 

Emission selon Noise emission according to Störabstrahlung nach EN 61000-6-4

Immunité De faibles écarts peuvent survenir lors de perturbations. Noise immunity When being exposed to interference, there may be minimal

deviations.

Störfestigkeit Während der Störbeeinflussung kann es zu geringen

Abweichungen kommen.

EN 61000-6-2



4.1 FASTCON Pro Stecker

Das Gerät verfügt über steckbare Anschlussklemmen mit integrierter Messtrennklemme, wahlweise mit Push-

in- oder Schraubanschlusstechnik.

Sie können die FASTCON Pro Stecker direkt und werkzeuglos stecken oder ziehen. Mithilfe der integrierten

Befestigungsschraube können Sie die Stecker auch im angereihten Zustand bequem vom Modul lösen oder in

die Trennposition bringen.

Eine 4-fach Kodierung verhindert ein Falschstecken am Modul.

4.2 Spannungsversorgung

Sie haben folgende Möglichkeiten, die Module zu versorgen:

– Direkt über die Anschlussklemmen des Moduls, bei einer Gesamtstromaufnahme der angereihten Module

bis 400mA

Wir empfehlen, eine 630mA Sicherung (mittelträge oder träge) vorzuschalten.

– Über eine Einspeiseklemme (z.B. MINI MCR-2-PTB, Art.-Nr.: 2902066 oder MINI MCR-2-PTB-PT, Art.-Nr.:

2902067)

– Über eine Systemstromversorgung MINI-SYS-PS-100-240AC/24DC/1.5 (Art.-Nr: 2866983) oder MINI-PS-

100-240AC/24DC/1.5/EX (Art.-Nr.: 2866653)

Beachten Sie zur Auslegung der Einspeisung unbedingt die "MACX und MINI Analog Einspeiseanleitung".

4.3 Fault Monitoring FM

Ein Modul- oder Versorgungsausfall wird über den Tragschienen-Busverbinder an das konturgleiche Fault-

Monitoring-Modul MINI MCR-2-FM-RC (Art.-Nr.: 2904504) bzw. MINI MCR-2-FM-RC-PT (Art.-Nr.: 2904508)

gemeldet. Dieses meldet den Fehler zentral über einen Öffnerkontakt.

Ein Fault-Monitoring-Modul wird nur einmal im Verbund benötigt. Eine Einzelauswertung der bis zu 115

aufgerasteten MINI Analog Pro Trennverstärker entfällt.

4.4 Strommessung

Das Gerät ermöglicht die Strommessung ohne Auftrennen der Leiter durch integrierte Messtrennklemmen. ()

Verwenden Sie für die Strommessung 2-mm-Messspitzen des Typs Fluke TL75-1 oder Messspitzen mit einer

vergleichbaren Spitzenform.

Außerdem lassen sich gezielt einzelne Stromkreise auftrennen, zum Beispiel bei Inbetriebnahmen.

Die Trennposition können Sie durch eine 180°-Drehung der integrierten Befestigungsschraube einstellen. Die

Trennposition wird über die Markierung an den Steckern angezeigt. ()

4.5 Beschriftung

Zur Beschriftung der Geräte stehen - auch nach Kundenwunsch - bedruckbare

Standardbeschriftungsschildchen UCT-EM... oder UC-EMLP... zur Verfügung. Außerdem bieten die Deckel

ausreichend Platz zur Verwendung beliebiger Klebeetiketten, zum Beispiel SK 5,0 WH:REEL, ohne dabei die

LED-Diagnoseanzeigen zu verdecken.

5. Statusanzeige

ACHTUNG

Schließen Sie niemals die Versorgungsspannung direkt an den Tragschienen-Busverbinder

an! Die Ausspeisung von Energie aus einzelnen Geräten ist nicht erlaubt!

Grüne LED PWR Versorgungsspannung

Leuchtet Versorgungsspannung liegt an

4.1 Connecteur FASTCON Pro

L'appareil dispose de bornes de raccordement enfichables à bloc de jonction sectionnable à couteau, au choix

en connectique push-in ou en connectique à vis.

Vous pouvez insérer ou retirer directement le connecteur FASTCON Pro sans l'aide d'outil. A l'aide de la vis de

fixation intégrée, vous pouvez facilement séparer le connecteur du module ou l'amener en position de

sectionnement même s'il est juxtaposé.

Un détrompage quadruple évite tout enfichage incorrect sur le module.

4.2 Alimentation en tension

L'alimentation des modules peut être réalisée de l'une des manières suivantes:

– directement sur les bornes de raccordement du module, jusqu'à une consommation totale de courant de

400mA des modules juxtaposés

Nous recommandons d'installer en amont un fusible de 630 mA (semi temporisé ou temporisé).

– Via un module d’alimentation (MINI MCR-2-PTB, réf.: 2902066 ou MINI MCR-2-PTB-PT, réf.: 2902067

p.ex.)

– Via une alimentation système MINI-SYS-PS-100-240AC/24DC/1.5 (réf.: 2866983) pu MINI-PS-100-240AC/

24DC/1.5/EX (réf.: 2866653)

Respectez impérativement les «Consignes d'alimentation analogiques MACX et MINI Analog» pour la

conception de l'alimentation.

4.3 Surveillance défauts FM

Une défaillance du module ou de l'alimentation est signalée via le connecteur sur profilé au module de

surveillance des défauts de même forme MINI MCR-2-FM-RC (référence: 2904504) ou MINI MCR-2-FM-RC-

PT (référence: 2904508). Ce dernier signalise l'erreur en envoyant un message via un contact NF.

Un module de surveillance des défauts n'est nécessaire qu'une seule fois en association. Une analyse isolée

des amplificateurs-séparateurs MINI Analog Pro (au maximum 115) est superflue.

4.4 Mesure du courant

L'appareil permet de mesurer le courant sans devoir isoler les conducteur grâce au bloc de jonction

sectionnable à couteau intégré. ()

Pour mesurer le courant, utiliser uniquement des pointes de touche 2mm du type Fluke TL75-1 ou des pointes

de touche de forme similaire.

D'autre part, il est possible d'isoler précisément certains circuits électriques, par exemple lors des mises en

service.

La position de sectionnement se règle en faisant effectuer une rotation de 180° à la vis de fixation intégrée. La

position de sectionnement est indiquée par le repérage situé sur les connecteurs. ()

4.5 Inscriptions

Pour le repérage des appareils, des étiquettes standards imprimables UCT-EM... ou UC-EMLP sont

disponibles (peuvent également être imprimées selon les indications du client). De plus, les couvercles sont

suffisamment larges pour pouvoir utiliser tout type d'étiquette collante (SK 5,0 WH:REEL p. ex.) sans recouvrir

les LED des voyants de diagnostic.

5. Affichage d'état

IMPORTANT

Ne jamais raccorder la tension d'alimentation directement sur le connecteur sur profilé.

L'alimentation à partir de différents appareils individuels est interdite.

LED verte PWR Tension d’alimentation

Allumée Tension d'alimentation établie

4.1 FASTCON Pro plugs

The device has pluggable connection terminals with an integrated test disconnect terminal block, with either

push-in or screw-in connection technology.

You can plug or screw the FASTCON Pro plugs onto the device directly without tools. You can use the

integrated fixing screw to easily remove the plugs from the module or set the isolating position, even when the

plugs are connected.

4-way coding prevents incorrect insertion into the module.

4.2 Power supply

The following supply options are available for the module:

– Directly via the connection terminals of the module, with an current consumption of the connected modules

of up to 400mA

We recommend connecting a 630 mA fuse (normal-blow or slow-blow) upstream.

– Via a power terminal (e.g.MINI MCR-2-PTB, order number 2902066, or MINI MCR-2-PTB-PT, order number

2902067)

– Via a MINI-SYS-PS-100-240AC/24DC/1.5 (order number 2866983) or MINI-PS-100-240AC/24DC/1.5/EX

(order number 2866653) system power supply

You must refer to the MACX and MINI Analog power manual for the design of the power supply.

4.3 Fault monitoring FM

A module or power supply failure is reported to the form-matched MINI MCR-2-FM-RC fault monitoring module

(order number 2904504) or MINI MCR-2-FM-RC-PT fault monitoring module (order number 2904508) via the

DIN rail connector. The module reports the error centrally via an N/C contact.

A fault monitoring module is only required once in a group. There is no need for individual evaluation of up to

115 connected Mini Analog Pro signal conditioners.

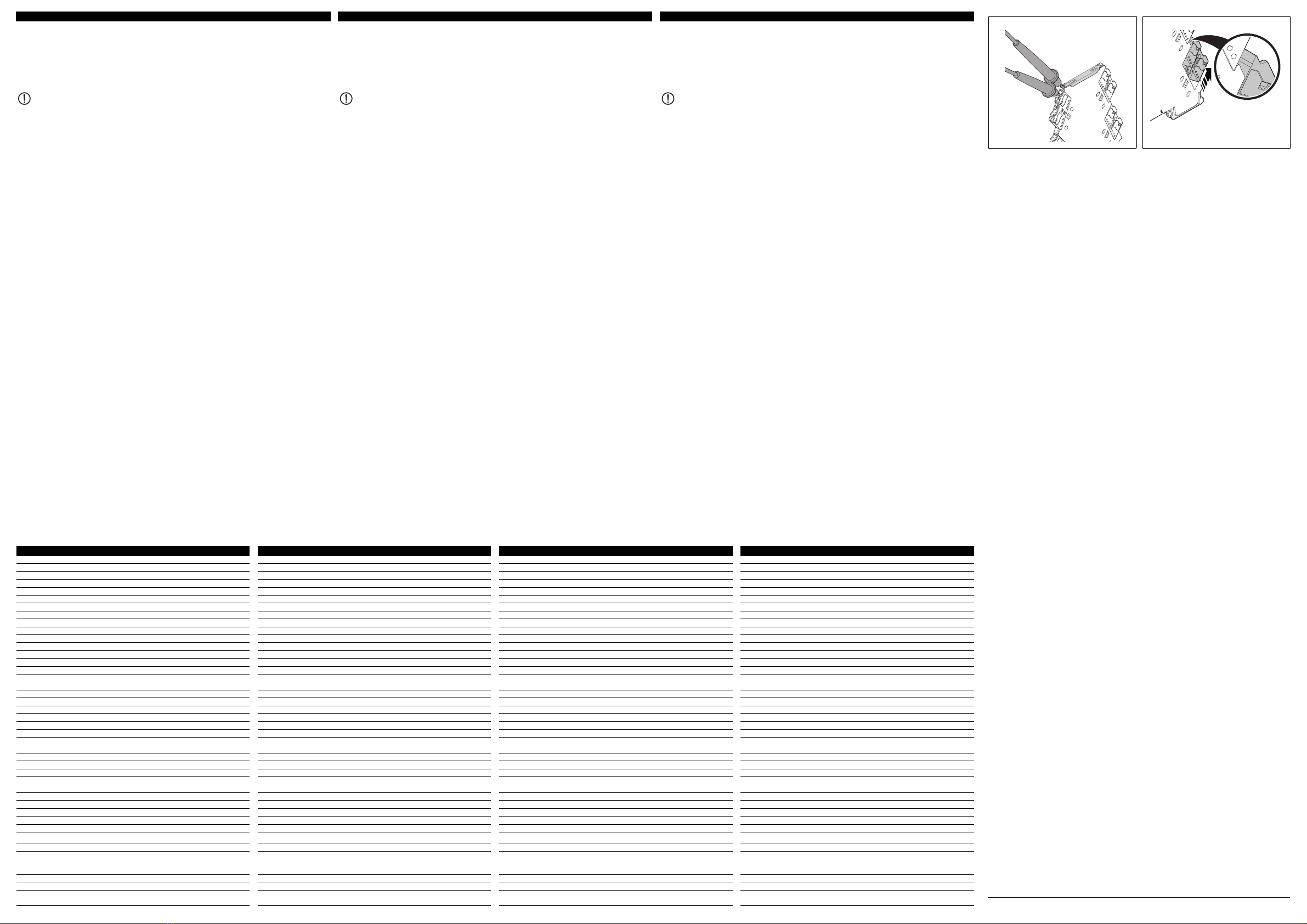

4.4 Current measurement

The device allows current measurement without disconnection of the conductors by means of integrated test

disconnect terminals. ()

For the current measurement, use 2 mm probe tips of the type Fluke TL75-1 or probe tips with a comparable

tip shape.

Furthermore, individual circuits can be specifically disconnected, e.g. for commissioning.

You can set the isolating position by turning the integrated fixing screw through 180°. The isolating position is

indicated by the marking on the plugs. ()

4.5 Marking

Standard UCT-EM... or UC-EMLP tags are available for marking the devices and can be printed as per

customer requirements. In addition, the covers provide enough space for the use of freely chosen sticky labels

such as SK 5.0 WH:REEL without concealing the LED diagnostic indicators.

5. Status indicator

NOTE

Never connect the supply voltage directly to the DIN rail connector. Drawing power from

individual devices is not permitted!.

Green LED PWR Supply voltage

Lit Supply voltage present

DEUTSCHENGLISHFRANÇAIS

PNR 105710 - 01

PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

phoenixcontact.com

IT Istruzioni di montaggio per l'elettricista installatore

PT Instrução de montagem para o eletricista

ES Instrucciones de montaje para el instalador eléctrico

2013-12-04

Isolatore galvanico a 3 vie

1. Indicazioni di sicurezza

1.1 Note di installazione

•Questo apparecchio della categoria 3 è adatto all’installazione nell’area a rischio di esplosione della zona 2

e soddisfa i requisiti delle normative EN 60079-0:2009 ed EN 60079-15:2010.

•L'installazione, l'utilizzo e la manutenzione devono essere eseguiti da personale elettrotecnico qualificato.

Seguire le istruzioni di installazione descritte. Rispettare le prescrizioni e le norme di sicurezza valide per

l'installazione e l'utilizzo (norme di sicurezza nazionali incluse), nonché le regole tecniche generalmente

riconosciute. I dati tecnici di sicurezza sono riportati in questa documentazione allegata e nei certificati

(valutazione di conformità ed eventuali ulteriori omologazioni).

•Durante il funzionamento dei dispositivi possono essere presenti sugli elementi di comando tensioni di

contatto pericolose. È consentita pertanto la parametrizzazione, il collegamento dei cavi o l'apertura del

coperchio del modulo soltanto in assenza di tensione, a condizione che i circuiti collegati non siano

esclusivamente circuiti SELV o PELV.

•Non è consentito aprire o modificare l'apparecchio. Non riparare l'apparecchio da sé, ma sostituirlo con un

apparecchio equivalente. Le riparazioni possono essere effettuate soltanto dal produttore. Il produttore non

è responsabile per danni in caso di trasgressione.

•Il grado di protezione IP20 (IEC 60529/EN 60529) dell'apparecchio è previsto per un ambiente pulito e

asciutto. Non sottoporre l'apparecchio ad alcuna sollecitazione meccanica e/o termica che superi le soglie

indicate.

•L'apparecchio non è idoneo per l'utilizzo in atmosfere polverose a rischio di esplosione.

•Il dispositivo soddisfa le normative per la radioprotezione (EMV) per il settore industriale (classe di

protezioneA). In caso di utilizzo in ambienti domestici si possono provocare disturbi radio.

•Un uso del dispositivo non conforme a quanto descritto nella documentazione può pregiudicare l'efficacia

della protezione prevista.

•Al fine di proteggerlo da danneggiamenti meccanici o elettrici, installare il dispositivo in una custodia adatta

con un grado di protezione adeguato secondo IEC 60529.

•Predisporre in prossimità del dispositivo un interruttore/interruttore di potenza contrassegnato come

separatore per questo dispositivo.

•Nell'installazione prevedete un dispositivo contro le sovracorrenti (I ≤4 A).

•La custodia del dispositivo fornisce un isolamento base dai dispositivi adiacenti per 300Veff. In caso di

installazione di più dispositivi uno accanto all'altro, tenere conto di tale dato e installare se necessario un

isolamento aggiuntivo. Se il dispositivo adiacente possiede un isolamento base, non è necessario un

isolamento aggiuntivo.

•Le tensioni presenti su ingresso, uscita e alimentazione sono tensioni Extra-Low-Voltage (ELV). In funzione

dell'applicazione, è possibile che sia presente una tensione pericolosa (>30V) verso terra. In questo caso

è previsto un isolamento elettrico sicuro dalle altre connessioni.

•Mettere fuori servizio il dispositivo se danneggiato, oppure sottoposto a carico non conforme o non

conformemente conservato, oppure se presenta difetti funzionali.

1.2 Installazione nella zona 2

•Rispettare le condizioni fissate per l'utilizzo in aree a rischio di esplosione! Per l'installazione utilizzare una

custodia adeguata omologata (grado di protezione minimo IP54) che soddisfi i requisiti della norma EN

60079-15. Tenere inoltre in considerazione i requisiti richiesti dalla norma EN 60079-14.

•Ai circuiti nella zona 2 devono essere collegati solo apparecchi adatti al funzionamento nella zona Ex 2 e alle

condizioni presenti nel luogo d'impiego.

•L'inserzione e la disinserzione sul connettore per guide di supporto e la connessione e la separazione dei

conduttori nelle aree a rischio di esplosione sono ammessi solo in assenza di tensione.

•L'apparecchio va messo fuori servizio e immediatamente allontanato dall’area Ex se danneggiato, oppure

sottoposto a carico non conforme o non conformemente alloggiato, oppure se presenta difetti funzionali.

2. Breve descrizione

Amplificatore di isolamento a 3 vie per segnali normalizzati con sistema di collegamento a innesto per

l'isolamento galvanico, la conversione, l'amplificazione ed il filtraggio dei segnali normalizzati standard.

3. Elementi di comando e visualizzazione ()

1LED verde “PWR”, alimentazione di tensione

2Copertura con possibilità di siglatura

3Ingresso: Segnali normalizzati

4Tensione di alimentazione

5Antenna NFC

6Piedino per montaggio universale per guide di supporto EN

7Connessione per connettore per guide di montaggio

8Vite di fissaggio

9Uscita: Segnali normalizzati

10 Presa per la misurazione della corrente

4. Installazione

Lo schema a blocchi illustra la disposizione dei morsetti di connessione. ()

Il dispositivo è applicabile su tutte le guide di montaggio da 35mm a norma EN60715. In caso di impiego del

connettore bus per guide di montaggio ME6,2TBUS-2 (codice: 2869728): per il ponticellamento

dell’alimentazione di tensione inserire il connettore prima sulla guida di montaggio. ()

Documenti aggiornati possono essere scaricati all'indirizzo phoenixcontact.com.

Per questo dispositivo è consentita anche la comunicazione NFC.

Grazie all'app per smartphone MINI Analog Pro è possibile ottenere numerose informazioni sui moduli

mediante l'interfaccia NFC dello smartphone.

L'app per smartphone MINI Analog Pro è disponibile gratuitamente. ()

IMPORTANTE: Scariche elettrostatiche

Adottare misure di protezione contro le scariche elettrostatiche!

IMPORTANTE

In questo caso rispettare assolutamente la direzione di innesto del modulo analogico MINI e

del connettore per guide di montaggio: piedino di fissaggio (D) in basso e spina (C) a sinistra!

Amplificador de separación de 3 vías

1. Advertencias de seguridad

1.1 Indicaciones de instalación

•El aparato de la categoría 3 es apto para la instalación en áreas expuestas a riesgo de explosión de la zona

2. Cumple con las exigencias de EN 60079-0:2009 y EN 60079-15:2010.

•La instalación, el manejo y el mantenimiento deben ser ejecutados por personal especializado, cualificado

en electrotecnia. Siga las instrucciones de instalación descritas. Para la instalación y el manejo, cumpla las

disposiciones y normas de seguridad vigentes (también las normas de seguridad nacionales), así como las

reglas generales de la técnica. Encontrará los datos técnicos de seguridad en este prospecto y en los

certificados (evaluación de conformidad y otras aprobaciones, en caso necesario).

•Durante el funcionamiento de los dispositivos puede haber tensiones peligrosas al contacto físico en los

elementos de mando. Por tanto, la parametrización, la conexión de cables o la apertura de la tapa del módulo

se permiten solamente en estado libre de tensión, salvo que los circuitos conectados sean exclusivamente

circuitos de baja tensión de seguridad (SELV o PELV).

•No está permitido abrir o realizar modificaciones en el aparato. No repare el equipo usted mismo, sustitúyalo

por otro de características similares. Sólo los fabricantes deben realizar las reparaciones. El fabricante no

se hace responsable de los daños derivados del incumplimiento de estas prescripciones.

•El tipo de protección IP20 (IEC 60529/EN 60529) del equipo está previsto para un entorno limpio y seco.

Detenga el equipo ante cargas mecánicas y/o térmicas que superen los límites descritos.

•El equipo no está diseñado para la inserción en atmósferas expuestas a peligro de explosión por polvo.

•El dispositivo cumple la normativa de protección electromagnética (CEM) para el área industrial (protección

electromagnética: claseA). Si se emplea en ambientes domésticos, puede producir interferencias

electromagnéticas.

•Si el dispositivo no se usa tal y como se indica en su documentación, es posible que la protección provista

se vea negativamente afectada.

•Para salvaguardar el dispositivo contra daños mecánicos o eléctricos, móntelo en una carcasa que tenga el

grado de protección necesario conforme a IEC 60529.

•Disponga cerca del aparato un interruptor/interruptor de potencia que esté marcado como dispositivo

separador para este equipo.

•Disponga un dispositivo de protección contra sobrecorriente (I ≤4 A) en la instalación.

•Gracias a su carcasa, el dispositivo dispone respecto a los dispositivos adyacentes de un aislamiento básico

para 300Veff. Si se instalan varios dispositivos contiguamente, habrá que tener esto en cuenta y, de ser

necesario, montar un aislamiento adicional. Si el dispositivo adyacente dispone ya de un aislamiento básico,

no será necesario aplicar un aislamiento adicional.

•Las tensiones que hay en la entrada, la salida y la alimentación son tensiones extra bajas ELV (Extra-Low-

Voltage). Según el uso dado, es posible que haya tensión peligrosa (>30V) respecto a tierra. Para tales

casos se ha provisto una separación galvánica segura frente a las demás conexiones.

•Habrá que poner el dispositivo fuera de servicio si está dañado, se ha cargado o guardado

inadecuadamente o funciona incorrectamente.

1.2 Instalación en la zona 2

•Cumpla las condiciones fijadas para el montaje en áreas expuestas a peligro de explosión. Durante la

instalación utilice una carcasa autorizada adecuada (tipo de protección mínima IP54) que cumpla con los

requisitos de la EN 60079-15. Observe también los requerimientos de EN 60079-14.

•En circuitos de corriente de la zona 2 solo se deben conectar equipos aptos para el funcionamiento en la

zona Ex 2 y para las condiciones del lugar de montaje.

•Sólo se permite encajar o extraer el conector para carriles de carga o conectar y separar conductores en el

área de peligro de explosión cuando se encuentra en estado sin tensión.

•Debe desconectarse el equipo y retirarlo inmediatamente de la zona Ex si está dañado o se ha cargado o

guardado de forma inadecuada o funciona incorrectamente.

2. Descripción resumida

Amplificador de separación de 3 vías de señales normalizadas en técnica de conexión insertable para

separación galvánica, conversión, refuerzo y filtrado de señales normalizadas.

3. Elementos de operación y de indicación ()

1LED verde "PWR", alimentación de tensión

2Tapa con posibilidad de rotulación

3Entrada: señales normalizadas

4Tensión de alimentación

5Bobina NFC

6Pie de encaje universal para carriles EN

7Conexión para conector para carriles

8Tornillo de fijación

9Salida: señales normalizadas

10 Conector hembra amperimétrico

4. Instalación

El esquema de conjunto muestra la ocupación de los bornes de conexión. ()

El dispositivo puede encajarse en todos los carriles simétricos de 35mm según EN60715. Si se emplea el

conector de bus para carriles ME6,2TBUS-2 (código: 2869728), coloque este primero en el carril simétrico

para puentear la alimentación de tensión. ()

Puede descargar la documentación actual en la dirección phoenixcontact.com.

Este dispositivo ofrece la posibilidad de comunicación por NFC.

El App MINI Analog Pro Smartphone le permitirá acceder a extensa información del módulo a través de

la interfaz NFC de su Smartphone.

El App MINI Analog Pro Smartphone podrá obtenerlo gratuitamente. ()

IMPORTANTE: descarga electrostática

¡Tome medidas de protección contra descargas electrostáticas!

IMPORTANTE

¡Tenga siempre en cuenta el sentido de encaje del módulo MINI Analog y del conector de

carriles simétricos: pie de fijación (D) abajo y parte enchufable (C) a la izquierda!

Amplificador de separação de 3 vias

1. Instruções de segurança

1.1 instruções de montagem

•O dispositivo da categoria 3 é adequado para a instalação em áreas com perigo de explosão da zona2. O

mesmo satisfaz os requisitos da EN 60079-0:2009 e EN 60079-15:2010.

•A instalação, operação e manutenção devem ser executadas por pessoal eletrotécnico qualificado. Siga as

instruções de instalação descritas. Observar a legislação e as normas de segurança vigentes para a

instalação e operação (inclusive normas de segurança nacionais), bem como as regras técnicas gerais. Os

dados técnicos de segurança devem ser consultados neste folheto e nos certificados (avaliação da

conformidade e, se necessário, outras certificações).

•Durante a operação dos dispositivos, podem incidir nos elementos de comando voltagens perigosas para

se tocar com a mão. A parametrização, ligação de condutores ou a abertura da tampa do módulo apenas

são permitidas no estado livre de tensão, exceto se os circuitos ligados forem exclusivamente do tipo SELV

ou PELV.

•Não é permitido abrir ou alterar o equipamento. Não realize manutenção no equipamento, apenas substitua

por um equipamento equivalente. Consertos somente podem ser efetuados pelo fabricante. O fabricante

não se responsabiliza por danos decorrentes de violação.

•O grau de proteção IP20 (IEC 60529 / EN 60529) do equipamento destina-se a um ambiente limpo e seco.

Não submeta o equipamento a cargas mecânicas e/ou térmicas, que excedam os limites descritos.

•O equipamento não foi desenvolvido para a aplicação em atmosferas com perigo de explosão de pó.

•O dispositivo cumpre as diretivas de proteção contra interferências eletromagnéticas (CEM) no setor

industrial (proteção classeA). No caso de utilização no setor imobiliário, interferências podem ser

ocasionadas.

•Se o dispositivo não for utilizado de acordo com a documentação, a proteção prevista pode ser prejudicada.

•Para a protecção contra danificação mecânica ou eléctrica, deve ser efectuada a montagem numa caixa

adequada com grau de protecção adequado conforme IEC60529.

•Prever na proximidade do dispositivo um interruptor/disjuntor que deve ser identificado como dispositivo de

separação para este dispositivo.

•Prever um dispositivo de proteção contra surtos (I ≤4 A) na instalação.

•O dispositivo possui pela sua carcaça um isolamento básico em relação a dispositivos vizinhos para

300Veff. No caso da instalação de vários dispositivos lado a lado, isso deve ser observado e deve ser

instalado um isolamento adicional neste caso! Se o dispositivo vizinho possuir um isolamento básico, não é

necessário isolamento adicional.

•As tensões que incidem na entrada, saída e alimentação são tensões de voltagem extra-baixa (Extra-Low-

Voltage - ELV). De acordo com a aplicação, pode acontecer que incida uma tensão perigosa (>30V) contra

terra. Para este caso, existe uma separação galvânica segura em relação às outras conexões.

•O equipamento deve ser colocado fora de operação se estiver danificado, se foi sujeito a carga ou

armazenagem incorretas ou se exibir uma falha de função.

1.2 Instalação na zona 2

•Respeitar as condições especificadas para a utilização em áreas com perigo de explosão! Na instalação,

utilize uma caixa apropriada, aprovada (mínimo grau de protecção IP54), que satisfaça as exigências da EN

60079-15. Observar também os requisitos da norma EN 60079-14.

•Nos circuitos da zona 2, só podem ser conectados dispositivos adequados para a operação na zona 2 de

perigo de explosão e para as condições presentes no local de utilização.

•O encaixe e remoção do conector para trilho de fixação ou a conexão e a isolação de cabos na área com

perigo de explosão são permitidos somente em estado sem tensão.

•O equipamento deve ser retirado de funcionamento e removido imediatamente da área Ex, se estiver

danificado, submetido à carga ou armazenado de forma inadequada e apresentar mau funcionamento.

2. Descrição breve

O amplificador condicionador de sinal normalizado de 3 vias com saída comutada e tecnologia de conexão de

encaixe para isolamento galvânico, amplificação e filtragem de sinais padrão e normalizados.

3. Elementos de operação e indicação ()

1LED, verde, "PWR", tensão de alimentação

2Tampa com possibilidade de identificação

3Entrada: Sinais normalizados

4Alimentação da tensão

5Bobina NFC

6Pé de encaixe universal para trilhos de fixação EN

7Conexão para conector do trilho de fixação

8Parafuso de fixação

9Saída: Sinais normalizados

10 Tomada de medição de corrente

4. Instalação

A atribuição dos bornes é mostrada no esquema de blocos. ()

O dispositivo pode ser encaixado em todos os trilhos de fixação de 35 mm conforme EN60715. Ao aplicar o

conector bus do trilho de fixação ME6,2TBUS -2 (código 2869728), inserir o mesmo primeiramente no trilho

de fixação para jampeamento da tensão de alimentação. ()

É possível efetuar o download dos documentos atuais em phoenixcontact.com.

Esse equipamento oferece a possibilidade de comunicação NFC.

Com ajuda do aplicativo de smartphone MINI Analog Pro, é possível interrogar informações

abrangentes do módulo mediante a interface NFC do seu smartphone.

O aplicativo de smartphone MINI Analog Pro está à sua disposição gratuitamente. ()

IMPORTANTE: Descarga eletrostática

Tomar medidas de precaução contra descargaseletrostáticas!

IMPORTANTE

É imprescindível observar a direção de encaixe do módulo mini-analógico e do conector do

trilho de fixação: pé de encaixe (D) para baixo e a parte do conector (C) para a esquerda!

ITALIANOPORTUGUÊSEESPAÑOL

MNR 9063881

PNR 105710 - 01 DNR 83147798 - 01

MINI MCR-2-I4-U 2902002

MINI MCR-2-I4-U-PT 2902003









Zone 2

Sensor / Field

OUT

PLC / DCS

4-wire

OUT

I+

PWR+

PWR–

–

1 5

2 6

3 7

4 8

IN I+ OUT U+

TI–

PWR+

PWR–

IN I–

PWR+

PWR–

OUT U–

OUT

I-

MINI MCR-2-… AWG 26-16

0,2-1,5 mm

10 mm

0,5-0,6 Nm

5-7 lb ln

MINI MCR-2-…-PT

AWG 26-12

0,2-2,5 mm

10 mm

Datos técnicos Dados técnicos Dati tecnici

Tipo de conexión Tipo de conexão Collegamento

Conexión por tornillo Conexão a parafuso Connessione a vite MINI MCR-2-I4-U 2902002

Conexión "Push-in" Conexão "Push-in" Connessione Push-in MINI MCR-2-I4-U-PT 2902003

Datos de entrada Dados de entrada Dati d'ingresso I

Señal de entrada Sinal de entrada Segnale d'ingresso 4 mA ... 20 mA

Resistencia de entrada Resistência de entrada Resistenza d'ingresso 63 Ω

Datos de salida Dados de saída Dati uscita U

Señal de salida Sinal de saída Segnale d'uscita 0 V ... 10 V

Señal de salida tensión máxima Sinal de saída tensão máxima Segnale d'uscita, tensione massima 11 V

Carga RBLinha de menor resistência RBCarico RB≥10 kΩ

Corriente de cortocircuito Corrente contra curto-circuito Corrente di cortocircuito < 15 mA

Ripple Ripple Ripple < 20 mVSS

Datos generales Dados Gerais Dati generali

Tensión de alimentación UBTensão de alimentação UBTensione di alimentazione UB24 V DC

Tensión de alimentación UBTensão de alimentação UBTensione di alimentazione UB9,6 V DC ... 30 V DC

Absorción de corriente con 24 V DC Consumo de energia com 24 V DC Corrente assorbita con 24 V DC 25 mA

con 12 V DC com 12 V CC con 12 V DC 54 mA

Consumo de potencia con 9,6 V DC Consumo de corrente com 9,6 VDC Potenza assorbita con 9,6 V DC ≤200 mW

Error de transmisión máximo del valor final Erro de transmissão máximo do valor final Errore di trasmissione del fondo scala 0,1 %

Coeficiente de temperatura máximo Coeficiente de temperatura máximo Coefficiente termico massimo 0,01 %/K

Frecuencia límite (3 dB) Frequência de corte (3 dB) Frequenza limite (3 dB) ca. 30 Hz

Respuesta gradual (10-90%) Resposta ao degrau (10-90%) Tempo di risposta (10-90%) ca. 10 ms

Índice de protección Grau de proteção Grado di protezione IP20

Margen de temperatura ambiente Funcionamiento Faixa de temperatura ambiente Operação Range temperature Funzionamento -40 °C ... 70 °C

Almacenamiento/transporte Armazenamento/transporte Immagazzinamento/trasporto -40 °C ... 85 °C

Humedad del aire sin condensación Umidade do ar sem condensação Umidità senza condensa 5 % ... 95 %

Material de la carcasa Material da caixa Materiale custodia PBT

Dimensiones An. / Al. / Pr. Dimensões L / A / P Dimensioni L / A / P 6,2 mm / 110,5 mm / 120,5 mm

Separación galvánica Isolação galvânica Isolamento galvanico 

Aislamiento reforzado según IEC 61010-1 Isolamento reforçado conforme IEC 61010-1 Isolamento rinforzato secondo IEC 61010-1 

Categoría de sobretensiones Categoria de sobretensão Categoria di sovratensione II

Grado de polución Grau de impurezas Grado d'inquinamento 2

Tensión de aislamiento de dimensionamiento Tensão de isolamento nominal Tensione di isolamento nominale 300 V

Tensión de prueba Entrada/salida/alimentación Tensão de teste entrada/saída/alimentação Tensione di prova ingresso/uscita/alimentazione 3 kV (50 Hz, 1 min)

Conformidad / Homologaciones Conformidad CE Conformidade / Certificações Conforme CE Conformità/omologazioni CE conforme 

ATEX ATEX ATEX II 3 G Ex nA IIC T4 Gc X

Construcción de navíos GL solicitada Construção naval GL requerido Certificazioni registri navali GL richiesta

UL, EE.UU. / Canadá

508 Listed solicitado

Class I, Div. 2, Groups A, B, C, D T5 solicitado

UL, EUA / Canadá

508 Listed requerido

Class I, Div. 2, Groups A, B, C, D T5, requerido

UL, USA / Canada

508 Listed richiesta

Class I, Div. 2, Groups A, B, C, D T5 richiesta

Conformidad con la directiva CEM 2004/108/CE Conformidade com diretriz EMC 2004/108/EG Conformità alla direttiva EMC 2004/108/CE 

Emisión de interferencias según Radiação de interferência de acordo com Emissione disturbi a norma EN 61000-6-4

Resistencia a interferencias Durante las interferencias pueden producirse

ligeras desviaciones.

Resistência contra interferência Durante a influência de interferências, podem

ocorrer pequenos desvios.

Immunità ai disturbi Le interferenze possono causare leggeri scostamenti. EN 61000-6-2



4.1 Connettori FASTCON Pro

Il dispositivo dispone di morsetti di connessione a innesto con morsetto sezionatore di misura integrato con

tecnica di connessione push-in o a vite.

È possibile collegare o scollegare direttamente e senza l'impiego di utensili i connettori FASTCON Pro. Grazie

alla vite di fissaggio integrata è possibile scollegare comodamente i connettori dal modulo anche in caso di

moduli affiancati o portarli in posizione di separazione.

Una codifica quadrupla impedisce l'inserimento errato sul modulo.

4.2 Alimentazione di tensione

Per l'alimentazione dei moduli sono disponibili le seguenti opzioni:

– Direttamente attraverso i morsetti di collegamento del modulo in caso di massimo assorbimento di corrente

dei moduli affiancati fino a 400mA.

Si consiglia di attivare preliminarmente un fusibile da 630 mA (ad azione media-ritardata o ritardata).

– Attraverso un modulo di alimentazione (ades. MINI MCR-2-PTB, codice 2902066 oppure MINI MCR-2-PTB-

PT, codice 2902067)

– Attraverso un alimentatore di sistema MINI-SYS-PS-100-240AC/24DC/1.5 (codice 2866983) oppure MINI-

PS-100-240AC/24DC/1.5/EX (codice 2866653)

Per il calcolo dell'alimentazione osservare assolutamente le "Istruzioni di alimentazione per MACX e MINI

Analog".

4.3 Monitoraggio degli errori FM

Eventuali guasti al modulo o all'alimentazione vengono segnalati al modulo di monitoraggio errori a profilo

identico MINI MCR-2-FM-RC (codice 2904504) o MINI MCR-2-FM-RC-PT (codice 2904508) mediante il

connettore per guide di montaggio. Quindi l'errore viene segnalato a livello centrale attraverso un contatto

chiuso a riposo.

Per gli apparecchi collegati è sufficiente un unico modulo di monitoraggio errori. Non è necessaria una

valutazione singola di ognuno degli amplificatori di isolamento MINI Analog Pro (fino a 115) innestati.

4.4 Misurazione della corrente

Grazie a morsetti sezionatori di misura integrati è possibile misurare la corrente senza scollegare i conduttori.

()

Per la misurazione della corrente utilizzare punte di misurazione da 2 mm tipo Fluke TL75-1 o punte di

misurazione con forma della punta simile.

Inoltre è possibile staccare in maniera mirata i singoli circuiti, ad esempio durante le operazioni di messa in

funzione.

È possibile impostare la posizione di separazione ruotando di 180° la vite di fissaggio integrata. La posizione

di separazione viene indicata mediante la marcatura sui connettori. ()

4.5 Siglatura

Per la siglatura dei dispositivi sono disponibili - anche su richiesta del cliente - cartellini di siglatura standard

UCT-EM o UC-EMLP. Inoltre i coperchi presentano sufficiente spazio per l'impiego delle etichette adesive

desiderate - ad esempio SK 5,0 WH:REEL - senza coprire l'indicatore LED.

5. Segnalazione stato

IMPORTANTE

Non collegare mai la tensione di alimentazione direttamente al connettore bus per guide di

montaggio! Non è consentita l'alimentazione dell'energia dai singoli dispositivi!

LED verde PWR Tensione di alimentazione

Acceso Tensione di alimentazione presente

4.1 Conector FASTCON Pro

El dispositivo tiene bornes de conexión enchufables con borne de separación de medición integrado: bien en

variante push-in o en variante de conexión por tornillo.

Los conectores FASTCON Pro pueden conectarse y desconectarse directamente sin necesidad de

herramientas. Con ayuda del tornillo de fijación integrado podrá separarse cómodamente del módulo el

conector o ponerlo en posición de seccionamiento incluso en estado adosado.

Una codificación cuádruple impide la conexión errónea al módulo.

4.2 Alimentación de tensión

Dispone de las siguientes opciones para alimentar los módulos:

– Directamente mediante los bornes de conexión del módulo, para un consumo de corriente total de los

módulos adosados de hasta 400mA

Recomendamos la conexión previa de un fusible de 630mA (semilento o lento).

– A través de un módulo de alimentación, p.ej. MINI MCR-2-PTB (código 2902066) o MINI MCR-2-PTB-PT

(código 2902067)

– A través de una fuente de alimentación de sistemas MINI-SYS-PS-100-240AC/24DC/1.5 (código 2866983)

o MINI-PS-100-240AC/24DC/1.5/EX (código 2866653)

Para dimensionar la alimentación es indispensable seguir las "Instrucciones de alimentación de MACX y MINI

Analog".

4.3 Monitorización de errores FM

Un corte de corriente o el cese del funcionamiento del módulo se comunica a través del conector de bus para

carriles al módulo Fault-Monitoring MINI MCR-2-FM-RC (código 2904504) o MINI MCR-2-FM-RC-PT (código

2904508). Este transmite el error a nivel central a través de un contacto normalmente cerrado (NC).

Se necesita un solo módulo Fault-Monitoring en el sistema. Ello hace innecesaria la evaluación individual de

hasta 115 amplificadores de separación MINI Analog Pro adosados.

4.4 Medición de corriente

El dispositivo permite la medición de corriente sin separar los conductores gracias a los bornes de separación

de medición integrados. ()

Para la medición de corriente use sondas de 2 mm del tipo Fluke TL75-1 o sondas de forma comparable.

Además podrán seccionarse dirigidamente determinados circuitos de corriente, p.ej. para las puestas en

servicio.

La posición de corte podrá Ud. ajustarla girando 180° el tornillo de fijación integrado. La posición de corte la

señalizan las marcas de los conectores. ()

4.5 Rotulación

Para la rotulación de los dispositivos se dispone (también bajo pedido del cliente) de plaquitas de rotulación

impresas estándar UCT-EM... o UC-EMLP.... Además, las tapas ofrecen suficiente espacio para la utilización

de cualquier etiqueta autoadhesiva, como p.ej. SK 5,0 WH:REEL, sin que ello obstaculice la visión a los LEDs

de diagnóstico.

5. Indicación de estado

IMPORTANTE

¡Nunca conecte la tensión de alimentación directamente al conector de bus para carril! ¡No

está permitida la salida de energía de dispositivos individuales!

LED verde PWR Tensión de alimentación

Encendido Hay tensión de alimentación

4.1 Conector FASTCON Pro

O equipamento dispõe de terminais de conexão de encaixe com terminal de medição separado opcionalmente

com conexão aparafusada ou push-in.

Os conectores FASTCON Pro podem ser conectados ou retirados diretamente e sem uso de ferramentas.

Com ajuda do parafuso de fixação integrado, os conectores podem ser facilmente soltados do módulo ou

colocados na posição de separação mesmo no estado encaixado do equipamento.

Uma codificação de 4x evita erros de conexão no módulo.

4.2 Alimentação da tensão

Existem as seguintes opções para a alimentação dos módulos:

– Com um consumo total de energia nos módulos em série até 400mA, a alimentação pode ocorrer

diretamente pelos terminais de conexão do módulo.

Recomendamos colocar um fusível de 630mA (ação lenta ou semi-lenta).

– Mediante um terminal de alimentação (p.ex., MINI MCR-2-PTB, cód.-ref.: 2902066 ou MINI MCR-2-PTB-

PT, cód. ref.: 2902067)

– Mediante uma alimentação com corrente de sistema MINI-SYS-PS-100-240AC/24DC/1.5 (cód.: 2866983)

ou MINI-PS-100-240AC/24DC/1.5/EX (cód. ref.: 2866653)

É imprescindível observar para o dimensionamento da alimentação o documento "Instruções de alimentação

MACX e MINI Analog".

4.3 Fault Monitoring FM

A falha do módulo e da alimentação são comunicados através do conector de barramento no trilho de fixação

ao módulo de Fault Monitoring com o mesmo contorno MINI MCR-2-FM-RC (cód. ref.: 2904504) ou tb. MINI

MCR-2-FM-RC-PT (cód. ref.: 2904508). Este comunica o erro de forma central via um contato NF. Este

comunica o erro de forma central mediante um contato NF.

Apenas um módulo de Fault Monitoring é necessário no composto. A avaliação individual dos até 115

amplificadores condicionadores de sinal MINI Analog Pro encaixados é dispensável.

4.4 Medição de corrente

Mediante terminais de medição separados, o participante permite a medição de corrente sem desfiar os

condutores. ()

Utilizar para a medição de corrente pontas de medição de 2mm do tipo Fluke TL75-1 ou pontas de medição

com uma forma da ponta comparável.

Além disso, circuitos individuais podem ser resolvidos de forma direcionada, por exemplo, na colocação em

serviço.

A posição de separação pode ser ajustada mediante um giro de 180° do parafuso de fixação integrado. A

posição de separação é indicada mediante marcação nos conectores. ()

4.5 Marcação

Para a identificação dos equipamentos - também personalizada de acordo com as preferências do cliente - há

plaquinhas de identificação padrão UCT-EM,,, ou UC-EMLP à disposição. Além disso, as tampas oferecem

espaço suficiente para usar quaisquer etiquetas adesivas, por exemplo, SK 5,0 WH:REEL, sem encobrir as

indicações de diagnóstico por LED.

5. Indicação de estado

IMPORTANTE

Nunca conectar a tensão de alimentação diretamente ao conector do trilho de fixação! O

desvio de energia do conector de dispositivos individuais não é permitido!

LED verde PWR Tensão de alimentação

Acende Alimentação da tensão está presente

ITALIANOPORTUGUÊSEESPAÑOL

PNR 105710 - 01

PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

phoenixcontact.com

TR Elektrik personeli için montaj talimatı

RU Инструкция по установке для электромонтажника

ZH 电气人员安装须知

2013-12-04

3-yollu izolasyon kuvvetlendirici

1. Güvenlik notları

1.1 Montaj talimatları

•Kategori 3 cihaz, patlama potansiyeline sahip bölge 2'ye montaj için uygundur. EN 60079-0:2009 ve EN

60079-15:2010 gerekliliklerini karşılar.

•Montaj, işletme ve bakım yalnız yetkin elektrik personeli tarafından yapılmalıdır. Belirtilen montaj talimatlarına

uyun. Cihazıkurarken ve çalıştırırken geçerli güvenlik yönetmelikleri (ulusal güvenlik yönetmelikleri dahil) ve

genel teknik yönetmelikler gözetilmelidir. Teknik güvenlik verileri paket içeriğinde ve sertifika üzerinde

verilmektedir (uygunluk belgesi, gerekli durumlarda ek onaylar).

•Cihazlar çalışırken, kontrol elemanlarında temas tehlikesi olan gerilimler mevcut olabilir. Bu sebepten

parametre belirleme, iletken bağlantısıve modül kapağının açılmasına sadece, bağlıolan devreler SELV veya

PELV devreler değilse, cihazların enerjileri kesildiğinde izin verilir.

•Cihaz açılmamalıveya değiştirilmemelidir. Cihazıkendiniz tamir etmeyin, aynısıyla değiştirin. Onarımlar

sadece üretici tarafından yapılır. Üretici kurallara aykırıkullanımdan kaynaklanan hasardan sorumlu değildir.

•Cihazın IP20 koruması(IEC 60529/EN 60529) temiz ve kuru ortam için tasarlanmıştır. Cihaz tanımlanan

limitlerin üzerinde mekanik zorlanma ve/veya termal yüklere maruz kalmamalıdır.

•Cihaz patlama riskli ortamlarda kullanılmamalıdır.

•Bu cihaz endüstriyel alanlar için geçerli olan EMU direktiflerine uygundur (EMU sınıfA). Bu cihaz konut

alanlarında kullanıldığında telsiz girişimlerine sebep olabilir.

•Cihaz dokümanda belirtildiği gibi kullanılmazsa, öngörülen koruma türü kısıtlanabilir.

•Cihazımekanik ve elektriksel hasarlara karşıkorumak için, IEC 60529'a uygun bir koruma sınıfına sahip bir

kutu içerisine monte edin.

•Cihaza yakın olarak, bu cihaz için ayırma cihazıolarak işaretlenmişbir anahtar/devre kesici mevcut olmalıdır.

•Montajda bir aşırıakım cihazı(I ≤4 A) kullanın.

•Bu cihaz mahfazasından dolayıyanlarında bulunduğu diğer cihazlara, 300Veff için temel yalıtıma sahiptir.

Birden fazla cihaz yan yana monte edildiğinde, bu durum göz önünde bulundurulmalıve gerektiğinde ayrıca

bir izolasyon sağlanmalıdır! Yanında bulunan cihazın temel yalıtımıvarsa, ayrıca yalıtmaya gerek yoktur.

•Giriş, çıkışve beslemedeki gerilimler Extra-Low-Voltage (ELV) gerilimlerdir. Uygulamaya bağlıolarak,

toprağa karşıtehlikeli bir gerilim (>30V) mevcut olabilir. Bu durumda, diğer bağlantılara güvenli bir galvanik

yalıtım mevcuttur.

•Hasarlıolan, izin verilmeyen bir şekilde yüklenen, yanlışdepolanan veya hatalıolarak çalışan cihaz

durdurulmalıdır.

1.2 Zone 2'de montaj

•Patlama riskli alanlarda kullanım şartlarına uyun! CihazıEN 60079-15 gereksinimlerini karşılayan uygun bir

muhafaza içine monte edin, en az IP 54 korumalı. EN 60079-14 gereksinimlerine uyun.

•Ex zone kısmına yalnızca Ex zone 2'de çalışmak için tasarlanmışve montaj konumundaki koşullara uygun

olan cihazlar bağlanabilir.

•Patlama riskli bölgelerde raydan klemens sökme takma ve kablo sökme takma işleri yalnız enerji yokken

yapılmalıdır.

•Cihaz hasar gördüğünde, aşırıyüklendiğinde, uygun olmayan şekilde muhafaza edildiğinde veya hatalı

çalıştığında kapatılmalıve derhal Ex alandan çıkarılmalıdır.

2. Kısa tanım

Standart sinyalli, takılabilir bağlantıteknolojili 3 yönlü sinyal koşullandırıcı, standart sinyalleri elektriksel olarak

izole etmek, biçimlendirmek, kuvvetlendirmek ve filtrelemek için kullanılır.

3. İşletme ve gösterge elemanları()

1Yeşil “PWR” LED'i, güç kaynağı

2Etiketleme opsiyonlu kapak

3Giriş: Standart sinyaller

4Besleme gerilimi

5NFC bobin

6EN DIN raylarıiçin üniversal geçmeli ayak

7DIN rayıkonnektörü bağlantısı

8Montaj vidası

9Çıkış: Standart sinyaller

10 Akım ölçüm soketi

4. Montaj

Bağlantıtermina bloklarının ataması, blok şemasında gösterilmiştir. ()

Cihaz EN 60715 standardına uygun tüm 35 mm DIN raylarına takılabilir. ME6,2TBUS-2 DIN rayıkonnektörü

(SiparişNo.: 2869728) kullanılırken, gerilim beslemesini köprülemek için ilk olarak DIN rayına yerleştirin. ()

Güncel dokümanlarıphoenixcontact.com.tr adresinden indirebilirsiniz.

Bu cihaz NFC iletişimi opsiyonu sunar.

MINI Analog Pro akıllıtelefon App'ini akıllıtelefonunuzun NFC arabirimi üzerinden kullanarak

yapılandırabilir ve DIP anahtar ayar yardımınıve kapsamlımodül bilgilerini seçebilirsiniz.

MINI Analog Pro akıllıtelefon App'i sizin için ücretsizdir. ()

NOT: Elektro-statik deşarj

Elektrostatik boşalmaya karşıgerekli koruma önlemlerini alın.

NOT

MINI analog modülünün ve DIN rayıkonnektörünün geçme yönüne dikkat edilmelidir: geçmeli

ayak (D) aşağıda, geçmeli parça (C) solda olmalıdır!

3 端隔离放大器

1. 安全提示

1.1 安装注意事项

•类别 3 的设备适用于安装在有爆炸危险的区域 2 中。设备符合 EN 60079-0:2009 和 EN 60079-15:2010

的要求。

•仅专业电气人员可进行相关安装、操作和维修。请按说明遵守安装规定。安装与操作设备时，必须遵守适

用的规定和安全规范（包括国家安全规则）以及普遍认可的技术总则。相关安全数据附于包装单内和认证

中（所适用的一致性评估与附加认证）。

•在设备运行过程中，控制元件上可能会有危险电压。因此，除非所连接的回路仅采用 SELV 或 PELV 回路，

否则只允许在设备已断电的状态下参数设置、连接导线和打开模块的盖子。

•设备不可打开或改造。请勿自行修理设备，可更换整部设备。仅生产厂家可进行修理。生产厂家对因滥用

产品而导致的损坏不负责任。

•该设备的 IP20 防护等级 (IEC 60529/EN 60529) 适用于清洁而干燥的环境。该设备可能不适用于超过所

规定限制的机械应力与 / 或热负荷。

•该设备不适用于存在尘爆危险的环境。

•设备符合适用工业区的 EMC 法规（EMC A 级）。在住宅区内使用该设备可能会引起无线电干扰。

•如果不按技术资料的规定使用设备，预期的保护功能将受到影响。

•将设备安装在一个有合适保护等级（根据 IEC 60529）的外壳内，以防止机械上和电气上的损坏。

•在设备附件提供一个开关 / 断路器（标记为该设备的分离装置）。

•在安装中请提供一个过电流保护设备（I ≤ 4A）。

•设备外壳与相邻设备（300V 有效）之间有基本绝缘。并排安装多台设备时必须注意，必要时应该额外安

装绝缘装置！如果相邻设备也有基本绝缘，则无需额外安

装绝缘装置。

•输入端、输出端和电源的电压均为特低电压 (ELV)。根据使用情况，可能有危险电压（>30V，相对于地

线电压）。针对此情况，设备装有一个安全电气隔离装置，

用于中断与其它接口的连接。

•在设备损坏、达到不允许的负载、存储不当或功能失灵时必须将其停止。

1.2 安装于 2 区

•在易爆危险区中使用时应注意专门的前提条件！将设备安装在通过 EN 60079-15 认证的适用外壳中（防

护等级最低为 IP54）。遵守 EN 60079-14 标准的要求。

•仅可将适用于 2 区易爆区域并符合相关安装地点条件的设备连接到易爆区域中的回路上。

•在潜在爆炸区域中，仅在电源切断时方可将模块从 DIN 导轨上进行卡接或拆卸，以及将导线连接或断开。

•如设备被损坏，被用于不允许的负载状况，放置不正确，或出现故障，必须对其停止使用并立即将其移出

Ex 区域。

2. 概述

该标准信号 3 通道隔离放大器采用插拔式连接技术，可用于标准信号的电气隔离、调理、放大及滤波。

3. 操作与显示 ()

1绿色 “PWR” LED，电源

2盖板带标签选项

3输入：标准信号

4供电电压

5NFC 线圈

6用于 EN DIN 导轨的通用卡接支脚

7用于连接 DIN 导轨连接器

8安装螺钉

9输出：标准信号

10 电流测量插座

4. 安装

接线图中显示接线端子的分配。()

设备可以卡接到所有符合 EN60715 标准的 35 mm DIN 导轨上。使用 DIN 导轨连接器 ME6.2TBUS-2 （订

货号：2869728）时，首先将其定位于 DIN 导轨上以桥接电源电压。()

您可从 phoenixcontact.com.cn 下载最新的资料。

设备提供 NFC 通信选项。

您可以使用 MINI Analog Pro 智能手机应用程序、通过智能手机的 NFC 接口来调用模块综合信息。

MINI Analog Pro 智能手机应用程序可免费下载。()

注意：静电放电

采取保护措施，以防静电释放。

注意

必须注意 MINI Analog 模块和 DIN 导轨连接器的卡入方向：下面的卡接支脚（D）和左边的插头元件

（C）！

Разделительный усилитель сразвязкой 3-хцепей

1. Правила техники безопасности

1.1 инструкции по монтажу

•Устройство категории 3 подходит для установки во взрывоопасной части зоны 2. Оно соответствует

требованиям EN 60079-0:2009 иEN 60079-15:2010.

•Монтаж, управление иработы по техобслуживанию разрешается выполнять только

квалифицированным специалистам по электротехническому оборудованию. Следовать описанным

указаниям по монтажу. При установке иэксплуатации соблюдайте действующие инструкции и

правила техники безопасности (втом числе инациональные предписания по технике безопасности),

атакже общетехнические правила. Сведения обезопасности содержатся вданной инструкции и

сертификатах (сертификат об оценке соответствия, при необходимости дополнительные

сертификаты).

•При работе устройств на элементах управления могут возникнуть опасные напряжения. Поэтому

настройку параметров, подключение проводов или открытие крышки модуля выполнять только в

обесточенном состоянии, при условии, что подключенные цепи не представляют собой

исключительно цепи БСНН или ЗСНН.

•Запрещается открывать или модифицировать устройство. Не ремонтируйте устройство

самостоятельно, азамените его на равноценное устройство. Ремонт должен производиться только

сотрудниками компании-изготовителя. Производитель не несет ответственности за повреждения

вследствие несоблюдения предписаний.

•Степень защиты IP20 (IEC 60529/EN 60529) устройства предусматривает использование вусловиях

чистой исухой среды. Не подвергайте устройство механическим и/или термическим нагрузкам,

превышающим указанные предельные значения.

•Устройство не предназначено для применения во взрывоопасной по пыли атмосфере.

•Устройство отвечает директивам вотношении подавления радиопомех (ЭМС) при использовании в

промышленных помещениях (класс подавления радиопомехА). При использовании вжилых

помещениях устройство может вызвать нежелательные радиопомехи.

•Если устройство используется не всоответствии сдокументацией, это может повлиять на защиту,

предусмотренную вустройстве.

•Устройство для защиты от механических или электрических повреждений встроить в

соответствующий корпус снеобходимой степенью защиты согласно МЭК60529.

•Поблизости от устройства должен быть предусмотрен переключатель или силовой выключатель,

маркированный как отсекающее устройство для данного устройства.

•Предусмотрите всхеме устройство защиты от токов перегрузки (I ≤4 A).

•Благодаря наличию корпуса устройство изолировано от соседних устройств, расчитанных на

300Вэфф.. Это необходимо учитывать при монтаже нескольких устройств, расположенных рядом

друг сдругом. При необходимости следует установить дополнительную изоляцию! Если соседнее

устройство имеет базовую изоляцию, то дополнительная изоляция не требуется.

•Напряжения на входе, выходе ивцепи питания являются сверхнизкими напряжениями (ELV – Extra-

Low-Voltage). Взависимости от конкретных условий применения может появиться опасное

напряжение относительно земли (>30В). Для этого случая имеется надежная гальваническая

развязка сдругими подключениями.

•Вслучае повреждения, неправильной нагрузки или хранения или ненадлежащей работы

устройства, оно должно быть изъято из эксплуатации.

1.2 Установка взоне 2

•Соблюдать установленные правила применения во взрывоопасных зонах! При установке

использовать только соответствующий допущенный кприменению корпус (минимальная степень

защиты IP54), отвечающий требованиям стандарта EN 60079-15. При этом соблюдать требования

стандарта EN 60079-14.

•Кцепям питания взоне 2 могут быть подключены только устройства, предназначенные для работы

во взрывоопасной зоне 2 исоответствующие условиям по месту применения.

•Установка на монтажную рейку идемонтаж снее, атакже подключение иотключение проводов во

взрывоопасной области должны производиться только вусловиях отключенного электропитания.

•Вслучае повреждения, неправильной установки, неверного функционирования устройства или

воздействия на него ненадлежащей нагрузки, следует немедленно отключить его ивывести за

пределы взрывоопасной зоны.

2. Краткое описание

Разделительный 3-хканальный усилитель нормированных сигналов со штекерными разъемами для

гальванической развязки, преобразования, усиления ифильтрации стандартных нормированных

сигналов.

3. Элементы управления ииндикации ()

1Зеленый светодиод "PWR", питание

2Крышка свозможностью маркировки

3Вход: Нормированные сигналы

4Напряжение питания

5Катушка NFC

6Универсальное монтажное основание сзащелками, для рейки EN-типа

7Подключение соединителя для монтажной рейки

8Крепежный винт

9Выход: Нормированные сигналы

10 Гнездо измерения тока

4. Монтаж

На блок-схеме показано назначение выводов клемм. ()

Устройство устанавливается на защелках на монтажные рейки шириной 35 мм любого типа согласно

EN60715. Используя устанавливаемый на монтажную рейку соединитель ME6,2TBUS-2 (арт. №:

2869728), для разветвления цепей питания сначала устанавливаются эти соединители. ()

Актуальную документацию можно скачать ссайта phoenixcontact.com.

Это устройство поддерживает связь NFC.

Спомощью приложения App для смартфона MINI Analog Pro через интерфейс NFC Вашего

смартфона можно получить обширную информацию по модулям.

Приложение App для смартфона MINI Analog Pro предоставляется бесплатно. ()

ВНИМАНИЕ: Электростатический разряд

Должны быть предприняты меры по защите от электростатических разрядов!

ПРЕДУПРЕЖДЕНИЕ

Обязательно соблюдать направление фиксации защелками аналогового модуля MINI и

устанавливаемого на монтажную рейку соединителя: монтажное основание с

защелками (D) внизу, аштекерная часть (C) слева!

TÜRKÇEРУССКИЙ

中文

MNR 9063881

PNR 105710 - 01 DNR 83147798 - 01

MINI MCR-2-I4-U 2902002

MINI MCR-2-I4-U-PT 2902003









Zone 2

Sensor / Field

OUT

PLC / DCS

4-wire

OUT

I+

PWR+

PWR–

–

1 5

2 6

3 7

4 8

IN I+ OUT U+

TI–

PWR+

PWR–

IN I–

PWR+

PWR–

OUT U–

OUT

I-

MINI MCR-2-… AWG 26-16

0,2-1,5 mm

10 mm

0,5-0,6 Nm

5-7 lb ln

MINI MCR-2-…-PT

AWG 26-12

0,2-2,5 mm

10 mm

技术数据 Технические характеристики Teknik veriler

接线方式 Тип подключения Bağlantıyöntemi

 螺钉连接 Винтовыезажимы  VidalıbağlantıMINI MCR-2-I4-U 2902002

 直插式连接 ЗажимыPush-in Push-in bağlantıMINI MCR-2-I4-U-PT 2902003

输入数据 Входные данные Girişverisi I

输入信号 Входной сигнал Girişsinyali 4 mA ... 20 mA

输入阻抗 Входное сопротивление Girişdirenci 63 Ω

输出数据 Выходные данные Çıkışverisi U

输出信号 Выходной сигнал Çıkışsinyali 0 V ... 10 V

最大电压输出信号 Выходной сигнал напряжения, максимальный Maks. sinyal çıkışgerilimi 11 V

负载 RBНагрузка RBYük RB≥10 kΩ

短路电流 Ток короткого замыкания Kısa devre akımı< 15 mA

波动 Пульсации Dalgalanma < 20 mVSS

般参数 Общие характеристики Genel veriler

电源电压 UBНапряжение питания UBBesleme gerilimi UB24 V DC

电源电压 UBНапряжение питания UBBesleme gerilimi UB9,6 V DC ... 30 V DC

耗用电流 24 V DC Потребляемый ток при 24 ВDC Akım tüketimi 24 V DC için 25 mA

用于 12 V DC при 12 Впостоян. тока 12 V DC için 54 mA

功耗 At 9.6 V DC Потребляемая мощность при 9,6 Впост. тока Güç tüketimi 9,6 VDC'de ≤200 mW

最大传输误差终值的 Ошибка передачи, макс.от предела İletim hatasımaks. nihai değer 0,1 %

最大温度系数 Температурный коэффициент, максимальный Maksimum sıcaklık katsayısı0,01 %/K

截止频率（3dB） Предельная частота (3 дБ)Sınır frekansı(3 dB) yaklaşık 30 Hz

阶跃响应（10-90%） Ступенчатая характеристика (10-90%) Kademe tepkisi (10-90%) yaklaşık 10 ms

保护等级 Степень защиты Koruma sınıfıIP20

环境温度范围操作 Диапазон рабочих температур Эксплуатация Ortam sıcaklık aralığıİşletim -40 °C ... 70 °C

存储/运输

Хранение/транспортировка  Depolama/taşıma -40 °C ... 85 °C

湿度无冷凝 Отн. влажность воздуха без выпадения конденсата Nem yoğunlaşma yok 5 % ... 95 %

壳体材料 Материал корпуса Muhafaza malzemesi PBT

尺寸宽度 / 高度 / 深度 Размеры Ш/ В/ ГÖlçüler W / H / D 6,2 mm / 110,5 mm / 120,5 mm

电气隔离 Гальваническая развязка Elektriksel izolasyon 

 加强绝缘符合 IEC 61010-1 标准要求 Усиленнаяизоляция согласно МЭК 61010-1 IEC 61010-1'e göre takviyeli izolasyon 

浪涌电压类别 Категория перенапряжения Aşırıgerilim kategorisi II

污染等级 Степень загрязнения Kirlilik sınıfı2

额定绝缘电压 Расчетное напряжение изоляции Nominal izolasyon gerilimi 300 V

测试电压，输入／输出／电源 Испытательное напряжение, вход / выход / питание Test gerilimi, giriş/çıkış/besleme 3 kV (50 Hz, 1 dk)

符合性／认证符合 CE 标准 Соответствие нормам /допуски Соответствие CE Uygunluk / onaylar CE uyumu 

ATEX ATEX ATEX II 3 G Ex nA IIC T4 Gc X

造船 GL 已申请 Судостроение На рассмотрении GL Gemi yapımıGL için başvuruldu

UL，美国／加拿大

508 列表适用于

Class I, Div. 2, Groups A, B, C, D T5, 组

UL, США / Канада

508 Listed на рассмотрении

Class I, Div. 2, Groups A, B, C, D T5 на рассмотрении

UL, USA / Kanada

508 listesinin geçerliliği

Class I, Div. 2, Groups A, B, C, D T5, için başvuruldu

符合 EMC 条例 2004/108/EC Соответствует Директиве по ЭМС 2004/108/EG 2004/108/EC EMC yönetmeliği ile uyumlu 

发射干扰符合 Излучение помех согласно Yayılan parazit 'e göre EN 61000-6-4

抗干扰受到干扰时，那有可能是最小的偏差。 Помехоустойчивость В случае электромагнитных помех возможны

незначительные отклонения.

Parazite dayanıklılıkGirişim maruz kalınmasıdurumunda, minimal sapmalar

olabilir.

EN 61000-6-2



4.1 FASTCON Pro fişler

Cihazda geçme veya vida bağlantıteknolojili entegre test ayırma klemensli takılabilen bağlantıklemensleri

mevcuttur.

FASTCON Pro fişlerini cihaza doğrudan, alet kullanmadan takabilirsiniz. Fişleri modülden çıkartmak için

entegre tespit vidasınıkullanabilir veya fişler takılıolsa dahi, izolasyon pozisyonunu tespit edebilirsiniz.

4 yollu kodlama sayesinde modüle yanlıştakılmasıönlenir.

4.2 Güç kaynağı

Modül için mevcut olan besleme seçenekleri:

–bağlıolan modüllerin toplam akım tüketiminin 400 mA'yıaşmadığıdurumlarda, doğrudan modüllerin bağlantı

klemensleri üzerinden

Yukarıyönde 630 mA kapasiteli bir sigorta (normal açan veya gecikmeli açan) bağlanmasınıönermekteyiz.

– güç terminali üzerinden (örn.MINI MCR-2-PTB, siparişnumarası2902066 veya MINI MCR-2-PTB-PT,

siparişnumarası2902067)

– MINI-SYS-PS-100-240AC/24DC/1.5 (siparişnumarası2866983) veya MINI-PS-100-240AC/24DC/1.5/EX

(siparişnumarası2866653) sistem güç kaynağıüzerinden

Güç kaynağının tasarımıiçin, bkz. MACX ve MINI Analog güç el kitabı.

4.3 Arıza izleme FM

Modül ve güç kaynağıarızalarına ilave olarak, bilinen modüle sinyal girişi hatalarıDIN ray konnektörü üzerinden

form eşleşmeli MINI MCR-2-FM-RC (siparişnumarası2904504) veya MINI MCR-2-FM-RC-PT (sipariş

numarası2904508) hata izleme modülüne haber verilir. Modül hatayıbir N/C kontak üzerinden merkezi olarak

bildirir.

Bir grup içinde sadece bir adet hata izleme modülü gerekir. Bağlıolan 115 adete kadar Mini Analog Pro sinyal

koşullandırıcyıteker teker değierlendirmek gerekmez.

4.4 Akım ölçümü

Entegre test ayırma klemensleri sayesinde cihaz iletkenleri ayırmadan akım ölçümü yapabilir. ()

Akım ölçümü için Fluke TL75-1 tipi 2 mm'lik veya uç şekli benzer olan başka prob uçlarıkullanılmalıdır

Ayrıca, devreler teker teker ayrılabilir, örneğin devreye almada.

Entegre tespit vidasını180° döndürerek izolasyon konumunu sabitleştirebilirsiniz. İzolasyon pozisyonu fişlerin

üzerinde işaretlenmiştir. ()

4.5 Tanım

Cihazlarıetiketlemek için standart UCT-EM... veya UC-EMLP etiketleri mevcuttur ve müşteri gereksinimlerine

göre basılabilir. Ayrıca, kapaklarda isteğe bağlıolarak seçilen SK 5.0 WH:REEL gibi yapışkan etiketler için

yeterli yer mevcuttur ve LED diyagnostik göstergelerinin üzerleri kapanmaz.

5. Durum göstergesi

NOT

Besleme gerilimini hiçbir zaman DIN ray konnektörüne doğrudan bağlamayın. Gücün herhangi

bir cihazdan çekilmesine müsaade edilmez!

Yeşil LED PWR Besleme gerilimi

Açik Besleme gerilimi mevcut

4.1 FASTCON Pro 插头

设备带插拔式连接器，带内置测试分断端子，使用直插或螺钉连接技术。

无需工具，便可以将 FASTCON Pro 插头直接插接或拧接到设备上。即使插头仍处于已连接状态，通过内置

的固定螺钉仍可以方便地从模块上取下插头或设置隔离位置。

4 通道防插错编码可防止错误插入模块。

4.2 电源

模块提供下列电源选项：

– 直接通过模块的接线端子供电，且所连接模块的电流损耗不超过 400mA

我们建议在上游连接一个 630 mA 的保险丝（常规熔断或慢熔）。

– 通过馈电模块（例如 MINI MCR-2-PTB，订货号 2902066，或者 MINI MCR-2-PTB-PT，订货号

2902067）供电

– 通过 MINI-SYS-PS-100-240AC/24DC/1.5 （订货号 2866983）或者 MINI-PS-100-240AC/24DC/1.5/EX

（订货号 2866653）系统电源供电

有关电源的设计，请参阅 MACX 和 MINI Analog 电源手册。

4.3 故障监控 FM

通过 DIN 导轨连接器向形态适配的 MINI MCR-2-FM-RC 故障监测模块（订货号 2904504）或 MINI MCR-2-

FM-RC-PT 故障监测模块（订货号 2904508）报告模块故障或电源故障。模块通过一个常闭触点集中报告故

障。

在同一个组中，故障监测模块仅需使用一次。在连接的 Mini Analog Pro 隔离放大器不超过 115 个的情况下，

不需要进行独立的评估。

4.4 电流测量

由于具有内置测试分断端子，因此设备可以在不断开导线的情况下进行电流测量。()

用于电流测量，使用 2 mm 的 Fluke TL75-1 型探针尖端，或具有类似尖端形状的探针尖端。

此外，还可以分别断开单个回路，以进行例如调试。

您可将内置的固定螺钉旋转 180° 以设置隔离位置。隔离位置通过插头上的标记标示出来。()

4.5 描述

标准 UCT-EM... 或 UC-EMLP 标签可用于标记设备，并可按客户要求打印。此外，盖板上还提供足够的空间，

可自由选择不干胶标签，例如 SK 5.0 WH:REEL，而不会遮住 LED 诊断指示灯。

5. 状态显示

注意

决不能将电源与 DIN 导轨连接器直接相接。不得从各个设备上引电源线！

绿色 LED PWR 供电电源

亮起有电源电压

4.1 FASTCON Pro, штекер

Устройство оснащено вставными соединительными клеммами синтегрированной измерительной

разделительной клеммой по выбору свставными или резьбовыми разъемами.

Штекеры FASTCON Pro можно напрямую вставлять или отсоединять без использования

инструментов. При помощи встроенного крепежного винта установленные вряд штекеры также

можно удобно отсоединять от модуля или устанавливать впозицию разделения.

4-кратная кодировка предотвращает неправильное подсоединение на модуле.

4.2 Питающее напряжение

УВас есть следующие возможности запитать модули:

–Напрямую через соединительные клеммы модуля, при суммарном потребляемом токе

установленных вряд модулей до 400мА

Рекомендуется на входе ставить предохранитель на 630мА (полуинертного или инертного типа).

–Через клемму питания (например,MINI MCR-2-PTB, арт. №: 2902066 или MINI MCR-2-PTB-PT, арт.

№: 2902067)

–Через блок питания MINI-SYS-PS-100-240AC/24DC/1.5 (арт. №: 2866983) или MINI-PS-100-240AC/

24DC/1.5/EX (арт. №: 2866653)

При выборе подачи питания обязательно см. "Инструкцию по подаче питания MACX иMINI Analog".

4.3 Мониторинг ошибок FM

Выход модуля из строя или обрыв питания сигнализируется по шинному коммутатору BUS на модуль

мониторинга сбоев MINI MCR-2-FM-RC (Арт. №: 2904504) или MINI MCR-2-FM-RC-PT (Арт. №: 2904508)

того же контура. Сообщение сбоя происходит централизованно через размыкающий контакт.

Модуль мониторинга ошибок вгруппе требуется только один раз. Отпадает необходимость

индивидуального анализа установленных разделительных усилителей MINI Analog Pro (до 115 шт.).

4.4 Измерения сигнала тока

Прибор позволяет производить измерение тока без разъединения проводников при помощи

интегрированных измерительных разделительных клемм. ()

Используйте для измерения тока 2-мм измерительные наконечники типа Fluke TL75-1 или

измерительные наконечники саналогичной формой.

Помимо этого возможно выделение отдельных электроцепей, например, при пусках вэксплуатацию.

Позиция разделения может настраиваться посредством поворота интегрированного крепежного

винта на 180°. Позиция разделения показывается маркировкой на штекерах. ()

4.5 Маркировочные принадлежности

Для нанесения надписей на устройства (также по желанию заказчика) имеются стандартные

маркировочные таблички UCT-EM... или UC-EMLP.... Кроме того, на крышке имеется достаточно

места для использования любых клеящихся этикеток, например, SK 5,0 WH:REEL, не закрывая при

этом светодиодные диагностические индикаторы.

5. индикатор состояния

ПРЕДУПРЕЖДЕНИЕ

Никогда не подключайте напряжение питания непосредственно кшинному коммутатору

BUS! Отбор энергии из отдельных устройств недопустим!

Зеленый светодиод PWR Электропитание

Горит Питающее напряжение приложено

TÜRKÇEРУССКИЙ

中文

PNR 105710 - 01

This manual suits for next models

Other Phoenix Contact Test Equipment manuals

Phoenix Contact

Phoenix Contact PROFIPOL User manual

Popular Test Equipment manuals by other brands

Scientific

Scientific SMO5000X Series user manual

Tektronix

Tektronix TPS2000 Series Service manual

Tektronix

Tektronix DPO4104 Demo Instruction Manual

Platinum Tools

Platinum Tools VDV MapMaster 2.0 instruction sheet

Hioki

Hioki 3454-11 user manual

Meatest

Meatest M-140 Operation manual

Compliance West

Compliance West HT-S Series instruction manual

VeEX

VeEX LX100 E-manual

Seaward

Seaward PAC3760 operating instructions

YOKOGAWA

YOKOGAWA 702906 user manual

Radcal

Radcal PDC instruction manual

Agilent Technologies

Agilent Technologies E5022B Programming manual

Bacharach

Bacharach Tru Pointe Operation & maintenance guide

Extech Instruments

Extech Instruments CB20 user guide

Tektronix

Tektronix TDS 400 Series instruction manual

Tektronix

Tektronix LE160 installation instructions

MULTI MEASURING INSTRUMENTS

MULTI MEASURING INSTRUMENTS ALCL-40 instruction manual

Ericsson

Ericsson FSU 995 F user manual

Phoenix Contact MINI MCR-2-I4-U Quick start guide

Popular Test Equipment manuals by other brands
