Schippers MS Multiscan Digital User manual

1
MS Multiscan
1609875
NL MS Multiscan
Gebruiksaanwijzing ............................................................................................................3
EN MS Multiscan
Manual................................................................................................................................. 24
DE MS Multiscan
Gebrauchsanweisung ..................................................................................................... 47
ES MS Multiscan
Instrucciones para el uso............................................................................................... 68
FR MS Multiscan
Mode d'emploi.................................................................................................................. 90
1609875/19-12-2014/F

2

3
MS Multiscan
1. Algemene Beschrijvingen................................................................................................................................................................................4
1.1 Kenmerken....................................................................................................................................................................................................4
1.2 Beeld instellen.............................................................................................................................................................................................4
1.3 Toepasbaarheid..........................................................................................................................................................................................5
1.4 Standaard......................................................................................................................................................................................................5
2. Systeem introductie...........................................................................................................................................................................................5
2.1 Technische specificaties: .........................................................................................................................................................................7
3. Installatie................................................................................................................................................................................................................8
3.1 Eisen aan de omgeving:..........................................................................................................................................................................8
3.2 Uitpakken ......................................................................................................................................................................................................8
3.3 Installatie .......................................................................................................................................................................................................8
3.4 Opladen van de accu............................................................................................................................................................................. 10
4. Bedieningspaneel en muis........................................................................................................................................................................... 11
4.1 Bedieningspaneel.................................................................................................................................................................................... 11
4.2 Muis.............................................................................................................................................................................................................. 14
5. Gebruikersinstructies...................................................................................................................................................................................... 15
5.1 Aanzetten................................................................................................................................................................................................... 15
5.1.1 Aanpassen van de beeld instellingen................................................................................................................................... 15
5.1.2 Frequentie instellingen ............................................................................................................................................................... 15
5.1.3 Lichtintensiteit aanpassen ......................................................................................................................................................... 15
5.1.4 Helderheid en contrast instelling........................................................................................................................................... 15
5.2 instellen aantekeningen menu.......................................................................................................................................................... 15
5.3 Afbeelding instellen............................................................................................................................................................................... 17
5.3.1 Afbeeldingen opslaan ................................................................................................................................................................. 17
5.3.2 Afbeelding laden........................................................................................................................................................................... 17
5.3.3 Afbeeldingen verwerken............................................................................................................................................................ 18
5.4 kleur instelling.......................................................................................................................................................................................... 18
5.5 Afmetingen van omtrek: gebied en volume................................................................................................................................ 18
5.5.1 Handsfree methode ..................................................................................................................................................................... 18
5.5.2 Ellips methode................................................................................................................................................................................ 19
5.6 statistieken................................................................................................................................................................................................. 20
5.7 afstand meten .......................................................................................................................................................................................... 20
5.8 volume meting......................................................................................................................................................................................... 21
5.8.1 3-set volume meting ................................................................................................................................................................... 21
5.8.2 2sets volume meting ................................................................................................................................................................... 22
5.9 Hartslag meting (allen mogelijk in “B/M” en “M” modes)..................................................................................................... 22
5.9.1 Hartslag metingen afstand methode.................................................................................................................................... 23
5.9.2 Hartslag meting Omtrek en gebied methode .................................................................................................................. 23
5.10 Date Input................................................................................................................................................................................................ 23
5.11 Foto shots + afbeelding afdrukken .............................................................................................................................................. 24
5.12 Apparaat uitzetten............................................................................................................................................................................... 24
6. Controle en onderhoud ................................................................................................................................................................................ 24
6.1 Controle stroomtoevoer ...................................................................................................................................................................... 24
6.2 Onderhoud van het apparaat............................................................................................................................................................ 24
6.3 Onderhoud van de sonde ................................................................................................................................................................... 25
6.4 Informatie over de accu....................................................................................................................................................................... 25
7. Transport en opslag........................................................................................................................................................................................ 27
7.1 Eisen aan de omgeving voor transport en opslag.................................................................................................................... 27
7.2 Transport .................................................................................................................................................................................................... 27
7.3 Opslag ......................................................................................................................................................................................................... 27
8. Probleemoplossing......................................................................................................................................................................................... 27
8.1 Controle ...................................................................................................................................................................................................... 27
8.2 Probleemoplossing ................................................................................................................................................................................ 27
4309840/28-03-2012/F

4
1. Algemene Beschrijvingen
Aanwijzingen ter bescherming van het milieu:
De verpakking is vervaardigd uit recyclebaar materiaal:
- (golf)karton (voornamelijk van oud papier)
- gevormde delen van polystyreen (CFK-vrij geschuimd PS)
- folies en zakken van polyetheen(PE)
- spanbanden van polypropeen (PP)
Breng het verpakkingsmateriaal naar de dichtstbijzijnde inzamelplaats.
Het afgedankte apparaat:
Deze bevat nog waardevolle materialen en moet gescheiden van het ongesorteerde afval
worden afgevoerd.
- Afgedankte apparaten onmiddellijk onbruikbaar maken, stekker uit het stopcontact
trekken en aansluitkabel doorknippen.
- Informatie over ophaaldata of inzamelpunten is bij de plaatselijke stadsreiniging of bij de
gemeente verkrijgbaar.
1.1 Kenmerken
Het apparaat maakt gebruikt van micro computertechnologie, digitale scanning omzetting
(DSC), variabele sluiting, hoge dynamiek, weinig geluid, brede band ontvanger, log
compressie, dynamische filtering en rand afbeelding. Deze ingebouwde componenten zorgen
voor een heldere, stabiele beeldweergave in hoge resolutie.
De hoofdkenmerken van het systeem zijn:
Beeldweergave: B, B+B, B+M, M (B = sectorieel, M = lineair); grijs tinten: 256 schalen
Directe beeldweergave van het scannen of stilstaand beeld voor analyse
Bediening met zachte toetsen en de muis maken gebruik gemakkelijk, snel en flexibel
Draagbaar, met kunststof bedekking, 5” LCD-scherm, extern stroomtoevoer. Door
gebruik van geïntegreerde circuits is het systeem kleiner en lichter.
Het apparaat heeft klinische verificatie betreffende veiligheid en geldigheid van
diagnose.
PAL-D video uitgang
Gecombineerde stroom toevoer: AC adapter of ingebouwde Li-ion batterij, 3 oplaad
standen en de gespecialiseerde brownout modes voor een langduriger gebruik van
de batterij
Standaard configuratie is
1.2 Beeld instellen
oScanner aanzetten en op een willekeurige knop duwen ( behalve reset).
oKnop 4 indrukken en dan gaat op het rechtse scherm een witte balk branden bij de
Mhz. Deze MOET op 5 staan ( kan mbt knopje 3 omhoog gezet worden).
oVolgende setting geschiedt als je weer op knopje 4 duwt.

5
oDan gaat de witte balk naar gain. Dit is ook weer in te stellen met knopje 3 of knopje
5.
oWeer knopje 4 induwen en de volgende setting maken ( mbt knopje 3 en / of 5).
Het advies is altijd om naar de hoogste weergave te gaan ( met knopje 3) en dan 2 stapjes
terug te gaan ( met knopje 5) om de ideale setting en beeld te krijgen. Alleen de MHZ
instelling MOET op 5 Mhz staan omdat de sonde een 5 Mhz sonde is.
1.3 Toepasbaarheid
Het apparaat is geschikt voor veterinair gebruik, voor de diagnose van organen bij diverse
diersoorten.
1.4 Standaard
Het apparaat is ontworpen en gefabriceerd volgens de standaard GB10152-1997 ”B Modus
Ultrasound Diagnose Apparatuur” en GB9706.1-1995 “Medische elektronische apparatuur
deel I, algemene veiligheidsvoorschriften”
Het apparaat is een diagnostisch apparaat Band C, type B. Het type van de elektrische
schokbeveiliging is klasse II, Type B. Milieutesten voldoen aan de eisen van de GB/T 14710-
93 “Milieuvereisten en Testmethoden voor medische elektronische apparatuur”.
Dit apparaat heeft volgende symbolen op de buitenkant
2. Systeem introductie
Vooraanzicht

6

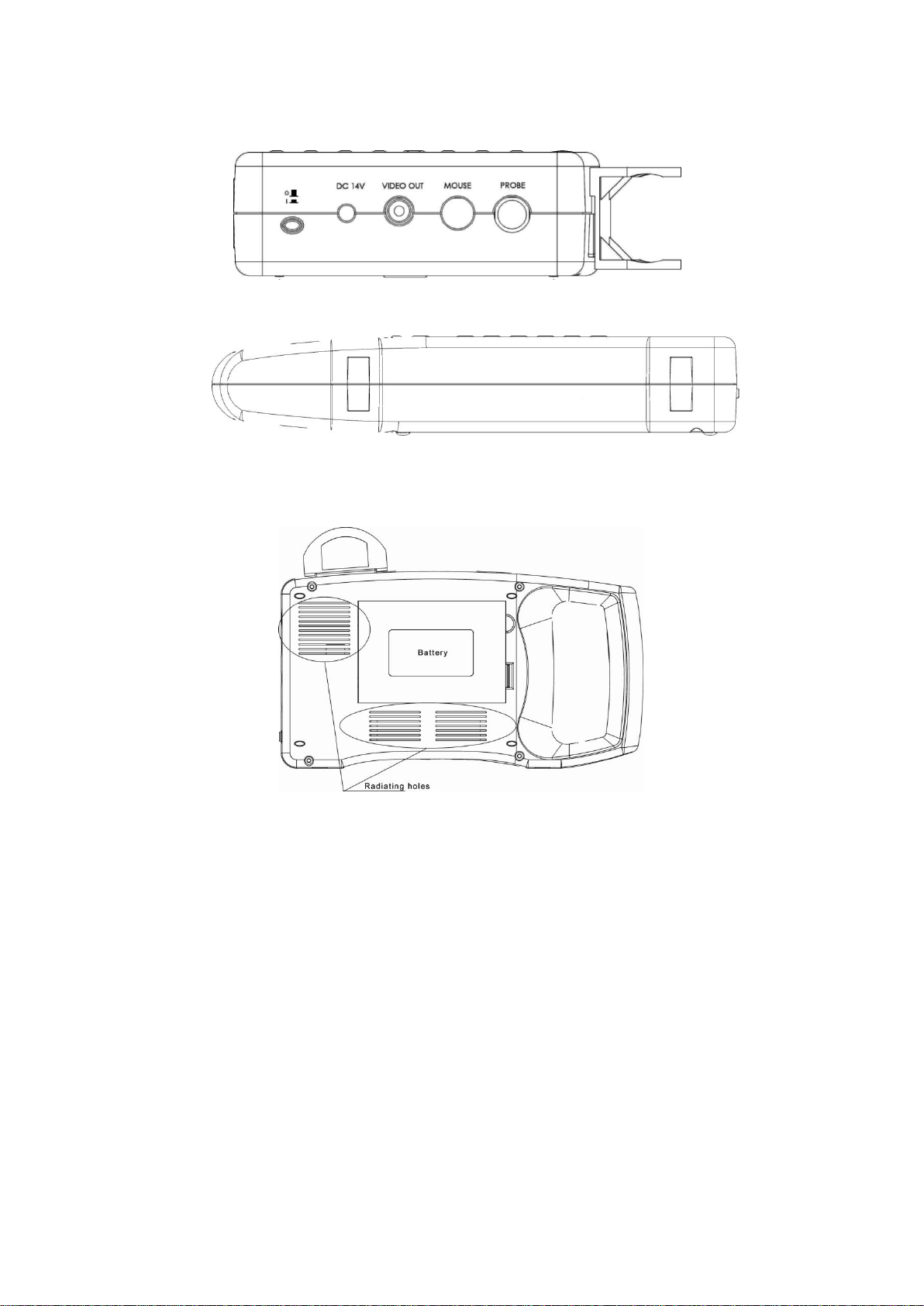

Zijaanzicht
Onderkant
Achterkant

7
2.1 Technische specificaties:
Omschrijving
Specificatie
Standaard Sonde
5.0 MHZ
Scan diepte
192 mm
Diagnose diepte
≥ 140 mm
Resolutie: Lateraal
Axiaa
≤ 3 mm (diepte tot 80 mm)
≤ 4 mm (diepte 80 - 130 mm)
≤ 2 mm (diepte tot 80 mm)
Nauwkeurigheid geometrische positie (%)
Horizontaal
Verticaal
≤ 20
≤ 10
Monitor
5 inch TFT LCD-scherm
Batterij
2200mAh, gebruiksduur ca. 2,5 uur
Beeldmodus
B, B+B, B+M, M
(B = sectorieel , M = lineair)
Beeldweergave grijstinten
256
Vergroting beeld
x 1.0, x 1.2, x 1.5, x 2.0
Meting
Afstand, omtrek, oppervlakte, hartslag
AC adapter
220 V AC/ 50-60 Hz
Gewicht
800 gr (enkel het handapparaat.)
Probe
Receiving
Regulation,
Focusing and
Amplifying
A/D
Correlation
Processing
M Mode
Address
Transmitting
Regulation
Control
Digital
Video
Frame
RAM
B Mode
Address
Read and
Write
Control
Crystal
Oscillator
CPU
Diagram and
Character
D/A
Gray
Scales
Mouse
Key Board
Monitor
Video
Composing

8
Basis principes
De principes van de B mode scanner zijn als volgt: mensen/dierlijke organen hebben
verschillende dichtheden en ultrasone snelheden, hun level in akoestische impedantie
verschillen (= gemiddelde dichtheid x akoestische snelheid). De piëzo-electrisch kristal
(transductor) is aangesloten met een elektrische puls om een ultrasone golf van bepaalde
waarde te produceren. De ultrasone golven worden het lichaam ingestuurd. Een echo golf
wordt gemaakt indien de ultrasone golf door de oppervlakte van verschillende organen heen
komt. Deze echo’s, met verschillende amplitude , worden opgenomen in elektrische pulsen.
Nadat de pulsen zijn omgezet wordt er een standaard video signaal gevormd en het orgaan
zal op het scherm worden weergegeven.
3. Installatie
3.1 Eisen aan de omgeving:
Temperatuur: +10C - +40C
Vochtigheid: <80%
Druk atmosfeer 70kpa - 106kpa
Voeding AC 230V (22V), 50Hz/60Hz; of 110V
scanner DC 14V (0.5V)
Houd het apparaat weg van krachtige elektrische, magnetische velden en
hoogspanningsapparatuur.
Houd het scherm weg van directe zonnestralen. Gebruik schaduw om betere beeldweergave
te krijgen. Bewaar de MS Multiscan in geventileerde, vochtvrije en stofvrije ruimtes.
3.2 Uitpakken
Controleer zorgvuldig om er zeker van te zijn dat de inhoud overeenkomt met de paklijst.
Als er geen onderdelen ontbreken kan de begonnen worden met de installatie volgens de
onderstaande instructies.
3.3 Installatie
Controleer de voeding van de adapter en wees er zeker van dat deze juist is. Sluit de plug van
de adapter aan op het apparaat. Controleer of het apparaat uit staat (lichtje is uit). Sluit
vervolgens de 5-pinnige stekker van de sonde in het apparaat (de aansluiting zit aan de
rechterkant van het apparaat). Zet het apparaat aan.
WAARSCHUWING:
Plaats of verwijder de aansluitstekker nooit als het apparaat aan staat. Dit kan zowel de
sonde als het apparaat beschadigen. Laat de sonde altijd aangesloten op het apparaat,
dit helpt om beschadiging aan de aansluitingen te voorkomen.
De scanner is voorzien van een sondehouder om de sonde in te plaatsen. Druk de sonde
tegen de houder totdat de sonde vast klikt. Om de sonde te verwijderen, deze omhoog

9
drukken en uitnemen. Klik de sonde altijd in de houder als deze niet gebruikt wordt. Dit
voorkomt beschadigingen van de sonde Om de accu uit te nemen:
Verwijder de deksel van het batterijencompartiment door de deksel naar voren te schuiven.
Neem vervolgens de accu eruit.

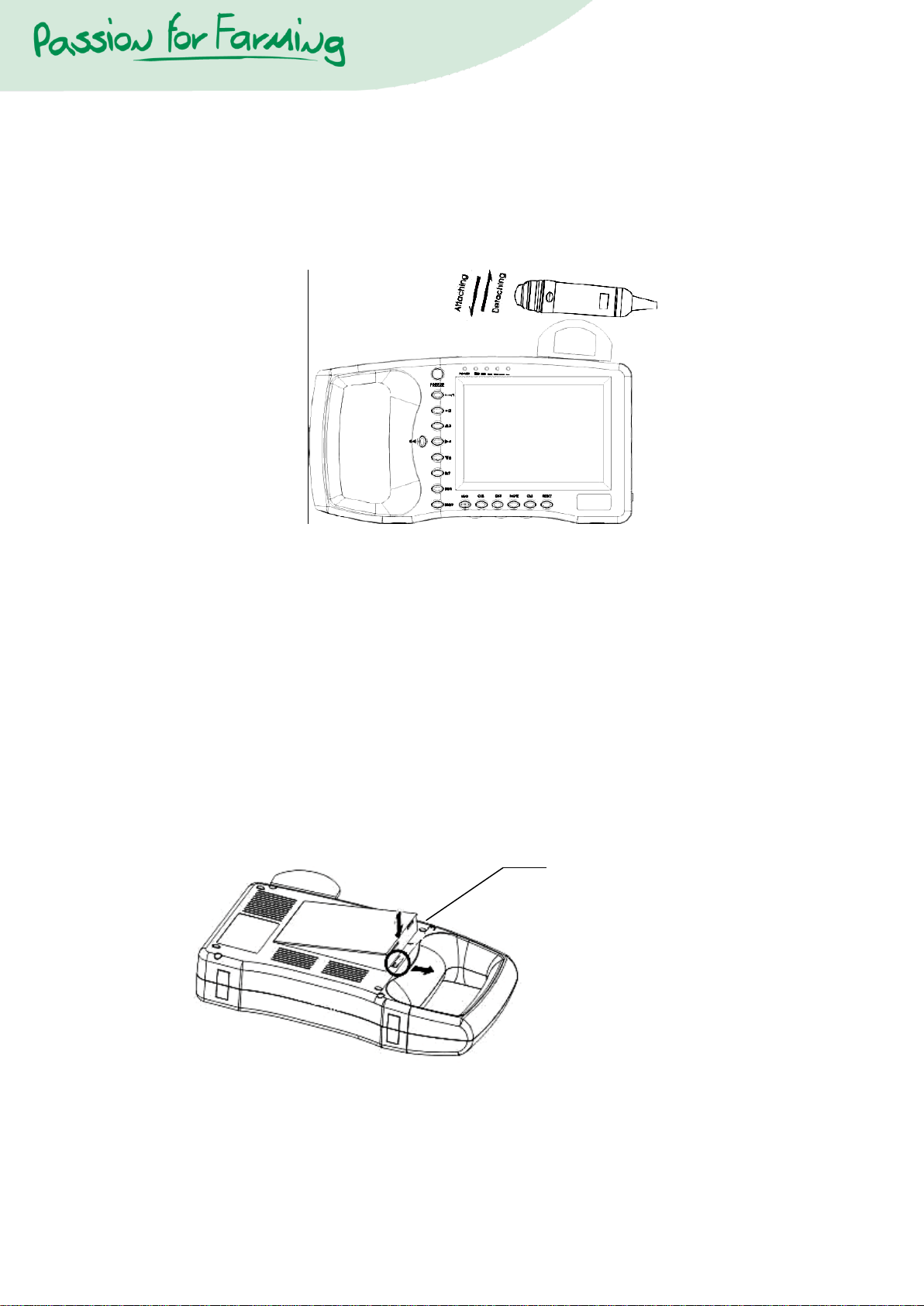

Figuur 3-1. Aansluiting en ontkoppelen van de houder
De scanner is voorzien van een sondehouder om de sonde in te plaatsen. Druk de sonde
tegen de houder totdat de sonde vast klikt. Om de sonde te verwijderen, deze omhoog
drukken en uitnemen. Klik de sonde altijd in de houder als deze niet gebruikt wordt. Dit
voorkomt beschadigingen van de sonde
Om de accu uit te nemen:
Verwijder de deksel van het batterijencompartiment door de deksel naar voren te schuiven.
Neem vervolgens de accu eruit.
Figuur 3-2. Aansluiten en ontkoppelen van de batterij
Klepje van de batterij

10
3.4 Opladen van de accu
Er zijn twee manieren om het apparaat op te laden
(1) Opladen via het apparaat zelf:
Zorg dat de accu in de scanner blijft zitten. Sluit de stroomsnoer van aansluiting
“Input” in de adapter aan op het lichtnet. Sluit dan de snoer van aansluiting “Output
DC14V/3A” van de adapter aan in de aansluiting “DC 14V” van de scanner. De
“oplaad” indicator (rechts langs het aan/uit licht) op de voorkant van het paneel zal
oplichten en het opladen begint.
(2) Opladen via de AC-adapter (optioneel)
Haal de batterij uit de display unit. Sluit een einde van de kabel aan de “DC 12.6V/1A”
poort op de AC-adapter, het andere einde sluit u aan de “gouden aansluiting” op de
batterij. De oplaad indicator op de AC-adapter zal oplichten en het opladen begint.
Opgelet
Gebruik de “Output DC14V/3A” poort en de “Charge DC12.6V/1A” poort op de
adapter nooit samen.

11
4. Bedieningspaneel en muis
4.1 Bedieningspaneel
Display
Paneel
Hierop duwen om af te wisselen tussen stilstaand en bewegend beeld.
Notitie: Indien u het freeze teken rechts onder in de hoek ziet, staat de freeze stand aan.
~ zijn Multifunctionele toetsen
FREEZE
M/0
BM/9
Scan gebied
Bedrijfsnaam
Naam
Leeftijd
Geslacht
Batterij indicator
Tijd en datum
Type of prob
Kleur instellingen
Frequentie
Gain & Image Process
Helderheid en contrast
Diepte

12

13
Toetsen
- In de optie menu dienen deze voor het selecteren van het sub-menu
- Indien u de leeftijd en de tijd aan het invoeren bent, dienen deze als cijfers.
- Gebruik
Om de naam van het bedrijf en dergelijke in te kunnen vullen.
M/0 M mode Scanning
In B/M mode, maakt niet uit in welke stand de freeze staat, kunt u met deze toets in enter B
mode
ZOOM/1 beeld vergroten
Door de “ZOOM”- knop tijdens het scannen te gebruiken kan het scanbeeld in diepte
worden ingesteld, tussen 120 en 190 in 8 niveaus.
+/2 cursor + in het beeldscherm
Druk de “+/2”-toets op elk gewenst moment. Een “+” wordt weergegeven in het scherm. Met
de toetsen ▲,►,▼,◄of met de muis kan deze verplaatst worden.
▲3 ～▼6 Pijltjes toetsen
Met deze toetsen kunt u die scan diepte instellen in het scherm. In “B” modes hebben deze
dezelfde functie als de ZOOM/1.
Indien u de naam van het bedrijf, of verdere details aan het invullen bent kunt u met deze pijl
toetsen een pagina naar boven of naar onder.
5. 4 kunt u gebruiken om de parameters aan de rechter kant te activeren. Hier kunt u de
▲3. ▼6 weer gebruiken om de aanpassingen toe te passen.
B/7 enkel beeldweergave
Zet het apparaat aan en druk de toets “B/7”. Zo verschijnt een enkel beeld over het hele
display (beeldmodus B).
B B/8 dubbel beeldweergave
Druk op “B B/8”-toets en 2 beeldmodes worden weergegeven op het scherm (beeldmodus
B+B). Eén is stilstaand beeld en de ander geeft actueel beeld weer. Door herhaaldelijk op
“B B/8”te drukken verwisselt telkens het stilstaande beeld naar actueel beeld en het actuele
beeld wordt stilstaand beeld.
B M/9 beeldweergave sectorieel en lineair
Met de toets “B M/9” krijgt men 2 beeldmodes. Links blijft het sectoriele beeld stilstaan
terwijl rechts het lineaire beeld wordt weergegeven (beeldmodus B+M). Indien u de knop in
blijft duwen kunt u tussen de B en M kiezen. Op foto B, ziet u een verticale stippellijn, dit is
de sampling lijn.
M/0
ZOOM/1
+/2
B/7
BB/8
BM/9

14
Enkel B BB B M M
O.B. Obstetrie menu
Gebruik deze toets in het “B” of “BB” om het obstetrie menu weer te geven. Gebruik de
toetsen met cijfers en er komen meerdere details vrij in het instructies. Om te annuleren kunt
u CLS gebruiken.
DIST afstand meten
Samen met de +/2 M/0 en de pijltjes toetsen kunt u verschillende aanpassingen doen. In
het volgende hoofdstuk vindt u hierover meer informatie.
NOTE aantekeningmenu
Druk “NOTE” om in het aantekeningmenu te komen en dan gegevens op te slaan zoals
identiteitsnummer, leeftijd, geslacht, etc.
CLS gegevens verwijderen
Druk “ CLS” om alle metingen te verwijderen (exclusief de vaste waarde en het beeld)
RESET herstarten van het apparaat
Druk “RESET” om het apparaat weer normaal te laten functioneren wanneer het apparaat
“vastloopt” en het niet mogelijk is om het apparaat te starten door op een van de andere
toetsen te drukken.
4.2 Muis
Door het aansluiten van een drieknopsmuis, middels de stekker aan de zijkant aan de scanner
te bevestigen kan men eenvoudig de functies van het toetsenbord overnemen. Door de muis
simpelweg te rollen en de 3 knoppen te gebruiken kunnen de meest relevante functies
uitgevoerd worden.
De muis heeft dezelfde functie als de pijltjestoetsen op het bedieningspaneel.
Linker muisknop: door in stilstaand beeld (FREEZE) op de linker knop te drukken
wordt de cursor “+” in het beeld geactiveerd.
Middelste muisknop: deze heeft dezelfde functie als de “CLS” knop
Rechter muisknop: klik de rechter knop om het beginpunt vast te zetten voor
afstandmeting, door herhaaldelijk te klikken wordt de actuele cursor gewisseld tussen
beginpunt en eindpunt. Deze functie is hetzelfde als “DIST”

15
5. Gebruikersinstructies
5.1 Aanzetten
Zet het apparaat aan door op de schakelaar aan de rechterkant van het apparaat te drukken
en de “power”-indicator licht op. Het opstartlogo verschijnt (Welcome). Door op een
willekeurige toets te drukken, met uitzondering van de RESET knop, kan gestart worden met
scannen. Middels de knoppen aan de zijkant kan de gewenste beeldinstelling met betrekking
tot helderheid en contrast aangepast worden.
5.1.1 Aanpassen van de beeld instellingen
Hiermee kunt u de instellingen van de sonde, waarde, helderheid en contrast aanpassen.
Gebruik hiervoor de pijltoetsen, ze zullen rechts boven in de hoek weergegeven worden.
5.1.2 Frequentie instellingen
Gebruik de pijltoetsen om in de scan stand de frequentie te bewerken, het de waarde van
2.5MHz, 3.5MHz en 5.0 MHz
5.1.3 Lichtintensiteit aanpassen
Gebruik 5 .of 4 om de lichtintensiteit aan de passen in de rechter boven hoek en gebruik
▲3. ▼6 om ze aan te passen tussen de 0 en 60.
5.1.4 Helderheid en contrast instelling
Gebruik de pijltoetsen 5 + 4 om “ . ” te selecteren. Gebruik hierna 3 + 6 om de
helderheid en het contrast in te vullen.
5.2 instellen aantekeningen menu
Gebruik de NOTE toets in de freeze stand om de volgende functies te vervolledigen.
- Druk M/0 selecteer “0.NAME” om de naam als volgt in de geven
+ A-0 1-B 2-C 7-D 8-E 9-F
V1.20
18. NAAM
19. LEEFTIJD
20. SEKSE
21. OPMERKINGEN
22. TIJD
23. HOSP
24. TAAL
25. WISSEN
26. STANDAARD
PLEASE ENTER NAME:

16
Er zijn 26 letter toetsen en 1 spatie toets beschikbaar, met ▲3. ▼6kun je een pagina naar
boven of naar beneden gaan zodat je de juiste letter kunt selecteren. De karakters kun je
selecteren door op de juiste nummer toets te duwen. Het maximum aantal karakters dat je
kunt ingeven is 15.
Druk op CLS indien u een karakter wilt wissen. Druk op NOTE om te bevestigen en uit het
scherm te gaan nadat u de tekst heeft ingevoerd.
Gebruik de ZOOM toets en selecteer 1.AGE om de leeftijd of het aantal dagen van de
zwangerschap in te voeren. U kunt hier maximaal 3 cijfers invullen
Druk op NOTE om te bevestigen of om uit het menu te gaan
Druk +/2 selecteer 2.SEX om de sekse van het dier in de geven.
Gebruik de ZOOM/1 om “1.MALE” te selecteren. Gebruik +/2 om “2.FEMALE” te selecteren.
Druk ▲3 en selecteer “3.COMMENTS” zodat u een opmerking kunt toevoegen.
De cursor zal op het scherm verschijnen samen met de 26 letters en spatie. De onderste
toetsen O.B. en DIST kunnen gebruikt worden om naar boven en onder te gaan in de
pagina’s. Hierbij kunt u maximum 15 karakter invoeren. Gebruik de CLS toets om een
verkeerd karakter te verwijderen. Druk NOTE om te bevestigen en om te stoppen met de
input.
Druk 4 en selecteer “4.TIME” om de tijd en datum in te stellen. Bv. 2009-3-22 9:35:30
voert u in als 090322 033530
Druk op NOTE om de input te bevestigen en uit het scherm te gaan.
Druk 5 . En selecteer “5.HOSP”om de naam van uw bedrijf in de voeren.
0-A 1-B 2-C 7-D 8-E 9-F
U kunt bij naam invoeren kijken voor meer uitleg.
Druk ▼6 en selecteer “6. LANGUAGE” om de taal te kiezen.
Gebruik ZOOM/1 voor Chinees en +/2 voor Engels
Druk B/7 en selecteer “ERASE”zodat u alle opgeslagen beelden kunt wissen.
Druk ZOOM/1 om te bevestigen. Tijdens het proces zal “ERASING…” links boven in de hoek
te zien zijn. Op dat moment kunt u niets anders doen. Wanneer deze melding niet meer te
zien is, is de opslag volledig gewest.
Druk +/2 om het proces te annuleren.
Druk B B/8en selecteer “8.DEFAULT SET”om terug te gaan naar de fabrieksinstellingen.
Druk B M/9 en selecteer “9.BEEP-ON”om het beepen aan of uit te zetten.
Notitie: Als u de naam, opmerkingen en hosp invult kun je geen gebruik maken van cijfers. U
kunt meteen uit het note menu gaan als u op NOTE drukt.
OPGELET!!
Voordat het wissen vervolledigd is (wanneer en “ERASING…”te zien is) mag u geen
andere handelingen uitvoeren, dit kan schadelijk zijn voor het apparaat

17
5.3 Afbeelding instellen
Druk M/0 in de freeze stand, het volgende menu zal verschijnen.
5.3.1 Afbeeldingen opslaan
U kunt 128 afbeeldingen opslaan, deze blijven ook bewaard indien u het apparaat uitschakelt
voor een langere periode.
Druk M/0 zodat u het menu nadat u een beeld heeft stilgezet waar u tevreden over bent.
De afbeelding zal automatisch een nummer toegewezen krijgen. Deze kunt u links boven in
de hoek terug vinden.
Druk op FREEZEom terug te gaan naar bewegend beeld.
Indien het geheugen vol zit (als er 128 items opgeslagen zijn), zal het vollende worden
weergegeven.
Indien u de afbeelding wil vervangen druk ZOOM/1
Indien u de afbeelding niet wilt opslaan druk +/2
5.3.2 Afbeelding laden
Druk M/0 in de real time of freeze mode om het afbeeldingen menu weer te geven. Druk
dan ZOOM/1 en het volgende zal weergegeven worden.
Om het nummer in te geven van de afbeelding bv. 01. Druk op NOTE nadat input en dan
het gewenste nummer. Indien u een verkeerd nummer heeft ingegeven kunt u op CLS
duwen zodat het laatst ingegeven nummer verwijderd wordt. 01/128 zal verschijnen links
onder in het scherm. 01 staat voor het afbeelding nummer en 128 staat voor de opslag
capaciteit. Nu kunt u op ▲3 en ▼6 drukken om andere afbeeldingen eruit te nemen.
Druk FREEZE om terug te gaan naar bewegend beeld. Om andere afbeeldingen te laden
kunt u de instructies van hierboven volgen.
V1.20
0.SAVE
1.SVLOAD
2.IMAGEPROC
3.COLOR
4.AREAVOLM
5.HISTOGRAM
STORAGE IS FULL. ERASE NO.01 ？
1.YES 2.NO
Notitie:
Indien de opslagruimte vol is en u wilt een andere afbeelding opslaan. Zal er op het scherm een
melding komen dat u eerst aan afbeelding moet verwijderen voordat u het nieuwe item kunt
opslaan.
PLEASE ENTER STORAGE NO.:

18
5.3.3 Afbeeldingen verwerken
Druk M/0 in real-time status om het menu weer te geven van afbeelding verwerking, druk
dan op +/2 om de verwerking te starten. Herhaal dit om de vloeiendheid in te stellen en
de afbeelding is weergegeven inde rechter boven hoek van het scherm in de real-time status.
Deze zijn respectievelijk IM0. IM1. IM2. IM3.
Normaal Vloeiend
5.4 kleur instelling
Druk M/0 in de real-time modes om het menu van afbeelding verwerking weer te geven.
Druk op ▲3 om de kleuren lichter te maken aan de rechter kant. Gebruik 5 . 4 voor de te
wijzigen afbeeldingen te selecteren en druk ▲3 en ▼6 om de parameters aan te passen.
IC0. IC1. IC2. IC3 zijn afbeelding gerelateerde kleuren: grijs, rood, geel en blauw.
CC0. CC1 zijn de kleuren van de letters: grijs en geel.
BC0. BC1 zijn de achtergrond kleuren: grijs en blauw.
5.5 Afmetingen van omtrek: gebied en volume
Hiervoor zijn 2 mogelijkheden beschikbaar.
- Druk M/0 in de freeze status en het menu zal in het scherm zichtbaar zijn
- Druk 4 om 4.AREA-VOLM te selecteren, dit zal als volgt weergegeven worden
De eerste is de handsfree methode en de tweede de ellips methode.
5.5.1 Handsfree methode
Toetsenbord werking
1. Druk ZOOM/1 om te handsfree methode toe te passen. De meet cursor verschijnt op
het scherm, gebruik de pijltoetsen om de cursor te bewegen naar het begin van de
onderzochte plek.
2. Druk DIST en gebruik de pijltoetsen om te cursor van de boord tot het einde door
het onderzochte gebied te verschuiven.
3. Druk DIST nogmaals om de meting te beëindigen.
Indien u de meting wilt vervolgen, druk M/0 en 4 of druk meteen op +/2 en hermaal
stap 2-3. U kunt maximaal 2 metingen nemen. De resultaten zijn aan de rechterzijde op het
scherm zichtbaar.
PLEASE ENTER:
1.FREEHAND 2.ELLIPSE

19
C1 en A1 zijn respectievelijk de omtrek en gebied van de eerste locatie
C2 en A2 zijn respectievelijk de omtrek en gebied van de tweede locatie
C1/C2 is de verhouding van de omtrekken
A1/A2 is de verhouding van de twee gebieden.
Muis methode
1. Druk ZOOM/1 om de handsfree methode te selecteren. De cursor verschijnt op het
scherm, gebruik de muis om de cursor te bewegen van het start punt van het onderzoek
gebeid.
2. Druk op de rechter knop om de cursor te bewegen langs het beid dat gemeten moet
worden.
3. Druk nogmaals op de rechter knop om de meting af te sluiten.
Indien de meting vervolgd moet worden, druk M/0 en 4 of druk meteen op +/2 en
hermaal stap 2-3. U kunt maximaal 2 metingen nemen. De resultaten zijn aan de rechterzijde
op het scherm zichtbaar.
Druk na de meting om de middelste knop om het scherm leeg te maken.
5.5.2 Ellips methode
Druk +/2 om de ellips methode te selecteren. Op dit moment zal er een ellips gebied op
het scherm verschijnen, dit is het onderzoek gebied. DIST kunt u gebruiken om te wisselen
tussen drie functies. Gebruik de pijltoetsen om in dit gebied te bewegen.
1. Gebruik de pijltoetsen om in het onderzochte gebied door het scherm te bewegen.
2. Druk DIST en de pijltoetsen om de grootte van het gebied aan te passen. Druk
▲3 en ▼6om de verticale gebied te vergroten of verkleinen. Gebruik 5 . 4 om
het horizontale gebied te vergroten of te verkleinen.
3. Druk DIST nogmaals, gebruik dan 5 . 4 om de hoek aan te passen.
4. Druk DIST nogmaals om de pijltoetsen zijn om het onderzoek gebied te verschuiven
5. Nadat de locatie, grootte en de hoek zijn ingesteld, kunt u met de meting beginnen.
Indien u de meting wilt vervolgen, druk M/0 en 4 of
druk meteen op +/2 en hermaal stap 1-5. U kunt
maximaal 2 metingen nemen. De resultaten zijn aan de
rechterzijde op het scherm zichtbaar.
Notitie
Er zijn beperkingen van de meting van de omtrek en het gebied op het toetsenbord.
Voor meer gemak kunt u de volgende muis techniek gebruiken.

20
C1 en A1 zijn respectievelijk de omtrek en gebied van de eerste locatie
C2 en A2 zijn respectievelijk de omtrek en gebied van de tweede locatie
C1/C2 is de verhouding van de omtrekken
A1/A2 is de verhouding van de twee gebieden.
Muis gebruik
Druk +/2 om de ellips methode te selecteren. Op dit moment zal er een ellips gebied op
het scherm verschijnen, dit is het onderzoek gebied. Gebruik ge pijltoetsen om dit gebied te
verschuiven. De rechter knop kunt u gebruiken om tussen de drie functies te kiezen van de
muis om de grootte en de hoek in te stellen.
1. Gebruik de muis om het onderzochte gebied naar de display te verplaatsen.
2. Druk op de rechter knop, beweeg de muis om de grootte van het gebied aan te
passen. Beweeg de muis naar links en rechts om verticaal te vergrootten en naar
boven naar onder voor horizontaal.
3. Druk nogmaals op de rechter knop, beweeg dan de muis naar links en rechts om het
onderzochte gebied met de klok mee, of tegen de klok in de draaien.
4. Druk nogmaals op de rechter knop, nu staat de modus in: beweeg het onderzochte
gebied.
Nadat de locatie, grootte en de hoek zijn ingesteld, kunt u met de meting beginnen
Indien u de meting wilt vervolgen, druk M/0 en 4 of druk meteen op +/2 en hermaal
stap 1-5. U kunt maximaal 2 metingen nemen. De resultaten zijn aan de rechterzijde op het
scherm zichtbaar.
Na de meting, druk op de middelste knop om het scherm leeg te maken.
Volume metingen kunt vindt u in een later hoofdstuk.
5.6 statistieken
- Druk M/0 is de freeze modus, het menu is zichtbaar op het
scherm
- Druk 5 .om 5. HISTOGRAM te selecteren, voorbeeld scherm wordt
weergegeven. Gebruik de pijltoetsen om de muis te bewegen naar
het het gebied dat u wenst te meten, druk DIST of de rechter knof
van de muis om de meting compleet te maken, het resultaat wordt
recht onder in het scherm zichtbaar, zoals u op de foto kunt zien.
- In het proces, druk ZOOM/1 of +/2 om het scherm kleiner
te maken. Druk CLS om te annuleren.
5.7 afstand meten
- Toetsenbord werking
1. Druk op +/2 in de freeze mode, de cursor is op het scherm zichtbaar.
2. Gebruik de pijltoetsen om de cursor te bewegen naar het startpunt.
3. Druk DIST om het startpunt te bevestigen voor de afstand meting.
