Seneca Z-107E User manual

ITALIANO 1/8
Questo documento è di proprietà SENECA srl. La duplicazione e la riproduzione sono vietate, se non
autorizzate. Il contenuto della presente documentazione corrisponde ai prodotti e alle tecnologie
descritte. I dati riportati potranno essere modificati o integrati per esigenze tecniche e/o commerciali.
MI002191-I-E
Pag.Indice:
1.0 Disclaimer
2.0 Descrizione e
Caratteristiche generali
3.0 Specifiche tecniche
4.0 Istruzioni preliminari di utilizzo
5.0 Installazione
3.1 Generali
...
3.9 Ingombri
5.1 Installazione e rimozione dalla guida
DIN 46277
6.1 Alimentazione
6.2 RS485
6.3 Ethernet
6.4 RS232
2.1 Descrizione
2.2 Caratteristiche generali
7.1 DIP-switch frontale
7.2 Configurazione con software
8.1 Remote Com port
8.2 Tunnel point to point
8.3 Tunnel point to Multipoint
8.4 Descrizione
6.0 Collegamenti elettrici
7.0 Configurazione e impostazioni
8.0 Esempi applicativi
9.0 Led di indicazione
10.0 Accessori
Produttore
Seneca s.r.l.
Sede Amministrativa: Via Germania, 34 - 35127 - Z.I. CAMIN - PD - IT
Sede Operativa: Via Svizzera, 17 - 35127 - Z.I. CAMIN - PD - IT
Tel. [phone] - Fax [phone]
Web
www.seneca.it
Mail
[email protected]
[email protected]
Lingua manuale
Italiano
Prodotto
Z-107E
Funzioni
Adattatore da Ethernet a
o RS232RS485
4
4
·
MANUALE DI INSTALLAZIONE ED USO
2
2
2
5
6
8
6
8

2.0 DESCRIZIONE E CARATTERISTICHE GENERALI
2.1 Descrizione
Lo Z107E adatta il segnale di comunicazione ethernet in un segnale seriale o
, può essere usato come porta di comunicazione seriale remota attraverso il
protocollo TCP o UDP della rete ethernet.
RS485
RS232
2.2 Caratteristiche generali
·
·
·
·
·
·
·
·
·
Comunicazione da ethernet a RS485 o RS232 attraverso una porta di comunicazione
virtuale (REMOTE COM PORT).
Comunicazione POINT TO POINT attraverso la connessione ethernet con protocollo
TCP o UDP.
Comunicazione POINT TO MULTIPOINT attraverso la connessione ethernet.
Velocità di comunicazione ethernet: 10Mbit/s o 100Mbit/s
Porta Ethernet 10-BaseT e 100-BaseT con protocollo TCP o UDP
Massimo baud rate impostabile 115200 Bps.
Isolamento degli ingressi di 500 Vac rispetto ai restanti circuiti in bassa tensione.
Rapido montaggio su guida DIN 46277.
Morsetti estraibili a sezione 2.5 mm.
1.0 DISCLAIMER
Seneca S.r.l. www.seneca.it
Sede Amministrativa: Via Germania, 34 - 35127 -
Z.I. CAMIN - PD - IT
Sede Operativa: Via Svizzera, 17 - 35127 -
Z.I. CAMIN - PD - IT
Prima di effettuare qualsiasi operazione è obbligatorio leggere tutto il contenuto
del presente Manuale. Il modulo deve essere utilizzato esclusivamente da
tecnici qualificati nel settore delle installazioni elettriche; é responsabilità
dell'installatore assicurarsi che l'installazione risponda alle normative di
sicurezza previste dalla legge.
La riparazione del modulo o la sostituzione di componenti danneggiati deve
essere effettuata dal Costruttore.
Le condizioni di garanzia decadono se il modulo è manomesso.
ITALIANO 2/8
MI002191-I-E

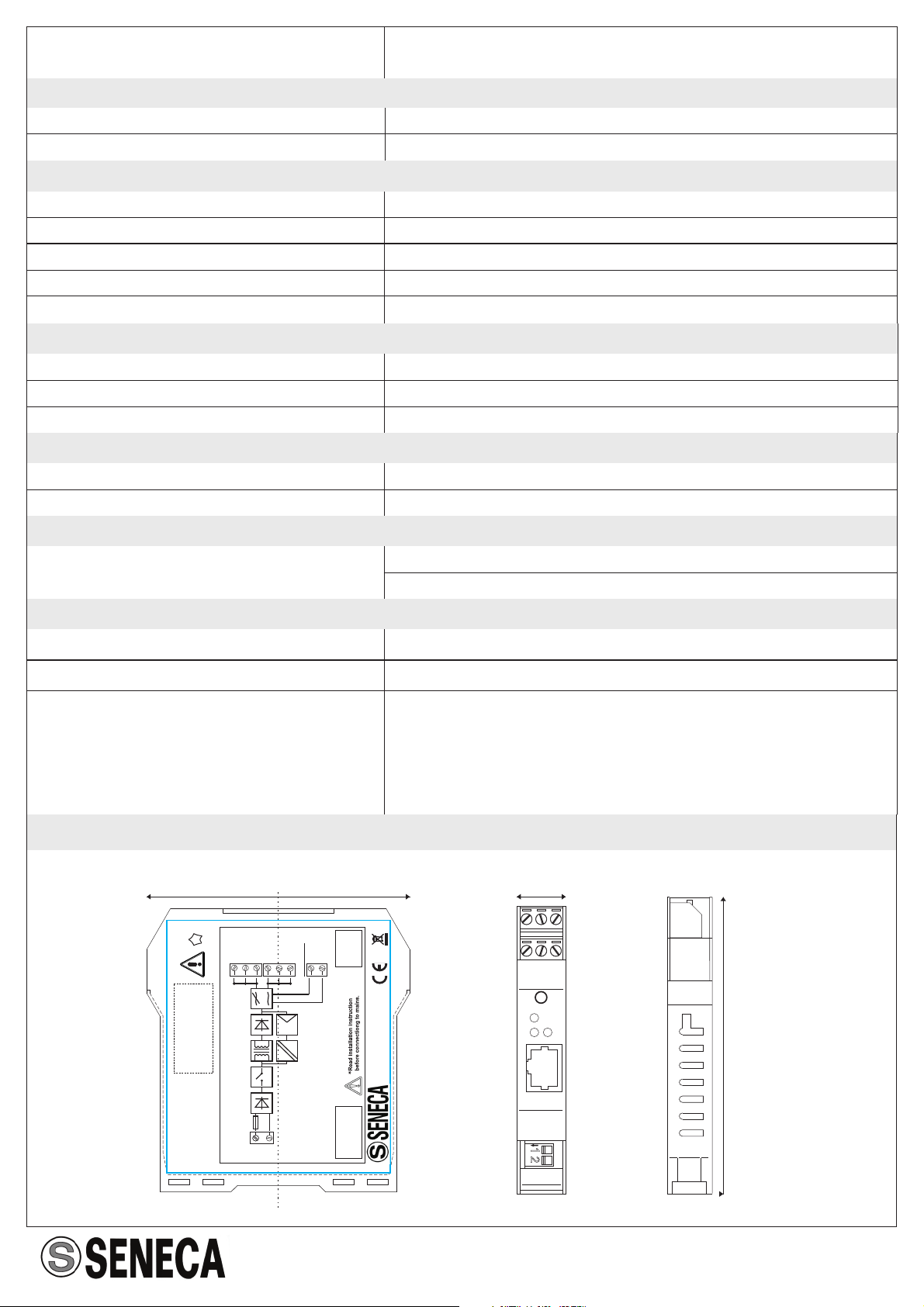

3.0 SPECIFICHE TECNICHE
3.1 Generali
Alimentazione
12.. 28 Vac, 12.. 40 Vdc
Potenza dissipata
1,2 W
Isolamento
500 acV
3.2 COM RS485
Baud rate massimo
115 k

Connessione
Morsetto estraibile ( M4, M5, M6) o IDC10
(connettore posteriore)
3.8 Normative di riferimento
EN 61000-6-4/ 2007
(emissione, ambiente industriale)
EN 61000-6-2/ 2005
(immunità, ambiente industriale)
EN 61010-1/ 2001
(sicurezza): Taluni circuiti devono essere isolati con
doppio isolamento dai circuiti sotto tensione
pericolosa. Il trasformatore di alimentazione deve
essere a norma EN 60742:«Trasformatori di
isolamento e trasformatori di sicurezza»
3.6 Box
Dimensioni
100 x 17,5 x 111 mm
Scatola; grado di protezione
Plastica nera, IP20
ITALIANO 3/8
MI002191-I-E
3.3 COM RS232
Baud rate massimo
115 K
Connessione
DB9-F a lato scheda.
3.5 Condizioni ambientali
Temperatura
-20 °C.. +70 °C
Umidità
30 ..90% a 40 °C non condensante
Temperatura di stoccaggio
-40 .. +85°C
3.7 Connettori
Connettori
IDC da 10 per bus seneca
Morsetti estraibili passo 5,08 mm
3.4 COM Ethernet
10 Base T
10 Mbit/s
100 Base T
100 Mbit/s
Protocollo
TCP, UDP
Massima distanza di collegamento
100 m
Connessione
RJ 45 sul frontale
3.9 Ingombri
1
4 5 6
111,0 mm
17,5 mm
100 mm
123
S
Run
Act Lnk
Z107E
1 2

4.0 ISTRUZIONI PRELIMINARI DI UTILIZZO
Il modulo è progettato per essere installato su guida DIN 46277 (fig 1) in posizione verticale.
È vietato lavorare in presenza di tensione elettrica.
vietato installare il modulo accanto ad apparecchi che generano calore.
L’uso e l’installazione sono consigliati a personale tecnico esperto
È
ITALIANO 4/8
MI002191-I-E
Power
Supply
AC-
Power
Supply
AC+
Power supply
(AC+)
P.E.
Power supply
(AC-)
CANH/A
GNDSHLD
GND
B/L
A/H
SHD AC+
AC-
P.E.

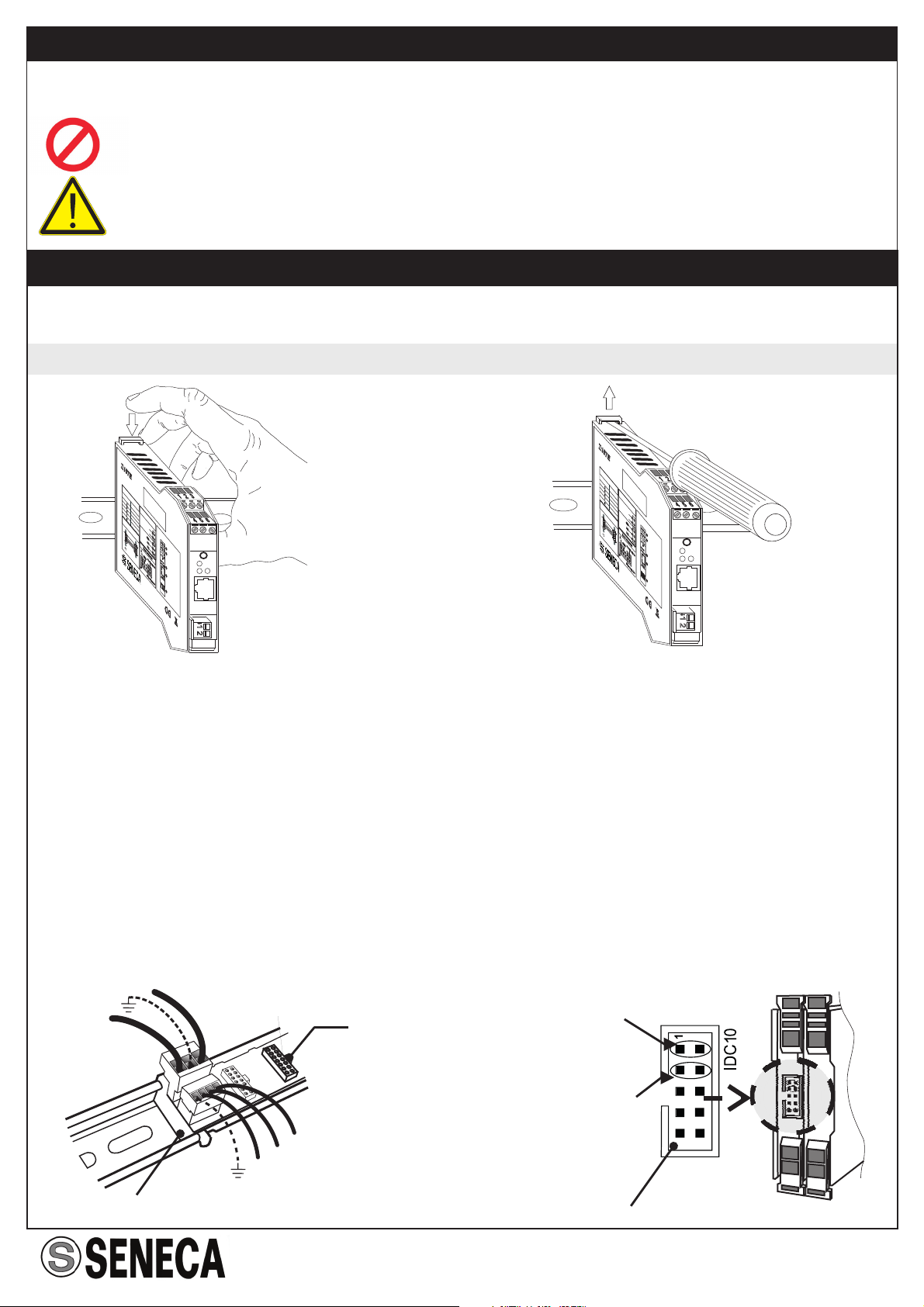

5.0 INSTALLAZIONE
Per installare / rimuovere lo Z-SUPPLY alla guida DIN 46277 eseguire le operazioni
ripostate sotto (Fig.1a e Fig.1b)
5.1 Installazione e rimozione dall guida DIN 46277
INSTALLAZIONE
1)Tirare verso l’esterno i quattro ganci
posti ai lati del modulo;
2) Inserire il modulo in uno slot libero nel bus
seneca;
3) Assicurarsi che i pin del connettore IDC10
siano correttamente inseriti nello slot;
4) Richiudere i ganci posti ai lati del modulo,
agganciandosi alla guida DIN.
RIMOZIONE:
1) Tirare verso l’esterno ogni gancio a lato
del modulo facendo leva con un cacciavite.
2) Aperti tutti i ganci estrarre il modulo
dalla guida delicatamente.
È importante inserire correttamente l’IDC10 sul bus Z-PC-DIN in quanto è polarizzato.
L’inserimento è agevolato dalla presenza di un’inserzione maschio/femmina tra connettore
IDC 10 e slot su guida DIN (Fig 1c e Fig 1d).
Slot
ET B003401
Power supply
19.. 28 Vac
19.. 40 Vdc
Consump. ~ 1 W 3
2
6
4
5
GND
A(+)
B(-)
B
A
Power Supply AC+
Power Supply AC-
GND
Z107E
Data connection between
Z107E and PC COM port
RS232 Modbus
Connection port Power Supply & RS485
Modbus connection
Rear connector
7
2
3
5
8RTS
Tx
Rx
Gnd
CTS
PIN DB9 Signal
Z107E
Ethernet RS232/RS485
Adapter
Ethernet COM port and
Dip-switch terminator
123
456
S
Z107E
Run
Act Lnk
12
ON
M 1,2,3
M 4,5,6
Ethernet conn.
Led
S 1
R 485 Terminator
(Switch 1)
W
S
1
4 5 6
123
S
Run
Act
Lnk
Z107E
1 2
Fig. 1a
ET B003401
Power supply
19.. 28 Vac
19.. 40 Vdc
Consump. ~ 1 W 3
2
6
4
5
GND
A(+)
B(-)
B
A
Power Supply AC+
Power Supply AC-
GND
Z107E
Data connection between
Z107E and PC COM port
RS232 Modbus
Connection port Power Supply & RS485
Modbus connection
Rear connector
7
2
3
5
8RTS
Tx
Rx
Gnd
CTS
PIN DB9 Signal
Z107E
Ethernet RS232/RS485
Adapter
Ethernet COM port and
Dip-switch terminator
123
456
S
Z107E
Run
Act Lnk
12
ON
M 1,2,3
M 4,5,6
Ethernet conn.
Led
S 1
R 485 Terminator
(Switch 1)
W
S
1
4 5 6
123
S
Run
Act
Lnk
Z107E
1 2
Fig. 1b
Fig. 1d
Fig. 1c
Z-PC-DIN IDC10

ITALIANO 5/8
MI002191-I-E
6.0 COLLEGAMENTI ELETTRICI
6.1 Alimentazione
Assicurarsi che lo Z107E sia spento prima di
procedere con qualsiasi operazione.
Per alimentare lo Z107E è necessario usare
una tensione compresa tra 12.. 28 Vac, o
compresa tra 12.. 40 Vdc attraverso il
morsetto 2 e il morsetto 3.
In alternativa l’alimentazione può essere data
attraverso il connettore posteriore IDC10, nel
caso in cui si utilizzi lo Z-PC-DINAL.
6.2 RS 485
La connessione RS485 è disponibile
attraverso il morsetto 4 (ground), 5 (A) e 6 (B).
Per i collegamenti è consigliato l’uso di cavo
schermato.
In alternativa la seriale può essere
data attraverso il connettore posteriore IDC10,
nel caso in cui si utilizzi lo Z-PC-DINAL.
RS485
5
123
4
6
Fig. 2
5
3
4
6
Fig. 3
B (-)
GND
A (+)
Ethernet RJ45
6.3 Ethernet
Porta ethernet con connettore RJ 45 sul
frontale del modulo per una semplice
connessione al PC ; con velocità fino a 100
Mbit/s, con protocollo TCP e UDP.
Porta RS232
6.4 RS 232
La porta seriale a lato dello Z107E può
essere usata per la normale comunicazione.
Viene usata anche per configurare lo Z107E
quando è in modalità di «BOOT»
Il cavo di connessione non deve superare i la
lunghezza di 3 metri. e deve essere di tipo pin
to pin. Il cavo dovrà essere come descritto
nella pagina seguente.
RS232
Fig. 4
Fig. 5

ITALIANO 6/8
MI002191-I-E

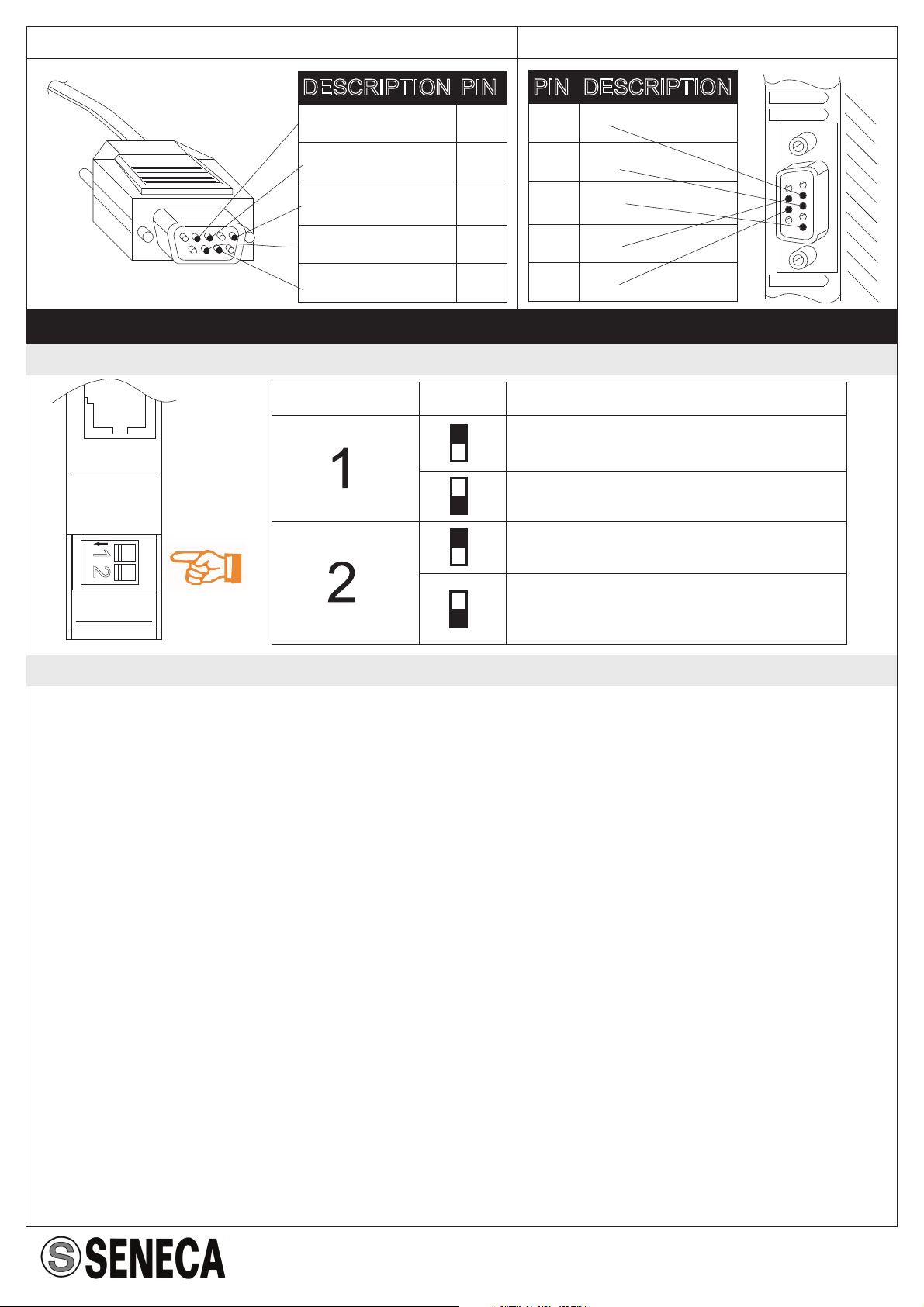

7.0 CONFIGURAZIONE E IMPOSTAZIONI
7.1 Dip-switch frontale
7.2 Configurazione con software
Alla prima accensione il modulo non sarà configurato, pertanto di seguito verranno elencate
delle semplici istruzioni da seguire per configuralo.
Assicurarsi che il modulo sia spento.
Aprire il contenitore plastico.
Abilitare il DIP-switch di « BOOT»
Accendere il modulo, il led giallo lampeggia velocemente.
Inserire solo ora il cavo DB9 che permette di collegarsi al PC.
Aprire il programma di configurazione: COMPOSITOR(*).
Aseconda del tipo di configurazione necessaria impostare i parametri di comunicazione.
Scaricare la configurazione impostata, al modulo, tramite o Ethernet.
Una volta scaricata la configurazione SPEGNERE ILMODULO.
Disabilitare il DIP-switch di «BOOT».
Togliere il cavo DB9.
Connettere il connettore RJ45.
Accendere nuovamente il modulo.
Aprire il software di configurazione SERIALTO ETHERNET CONNECTOR (SEC)*
Configurare secondo le proprie esigenze la porta COM Remota / Virtuale.
Fine.
(*) Per maggiori informazioni riguardo i software di configurazione consultare il CD di
configurazione SENECA.
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
RS232
Z107E
1 2
DIP-Switch Posizione Descrizione
OFF= Ripristina la normale modalità
di funzionamento dello Z107E
ON= Abilita la modalità «BOOT» che
permette la configurazione via
software
ON= Abilita il terminatore della
comunicazione / RS232RS485
OFF= Disabilita il terminatore della
comunicazione / RS232RS485
DESCRIZIONE
Rx
Tx
Gnd
Rts
Cts
PIN
DESCRIZIONE
2
Tx
3
Rx
5
Gnd
7
Cts
8
Rts
PIN
2
3
5
7
8
Dal PC
Allo Z107E

ITALIANO 7/8
MI002191-I-E

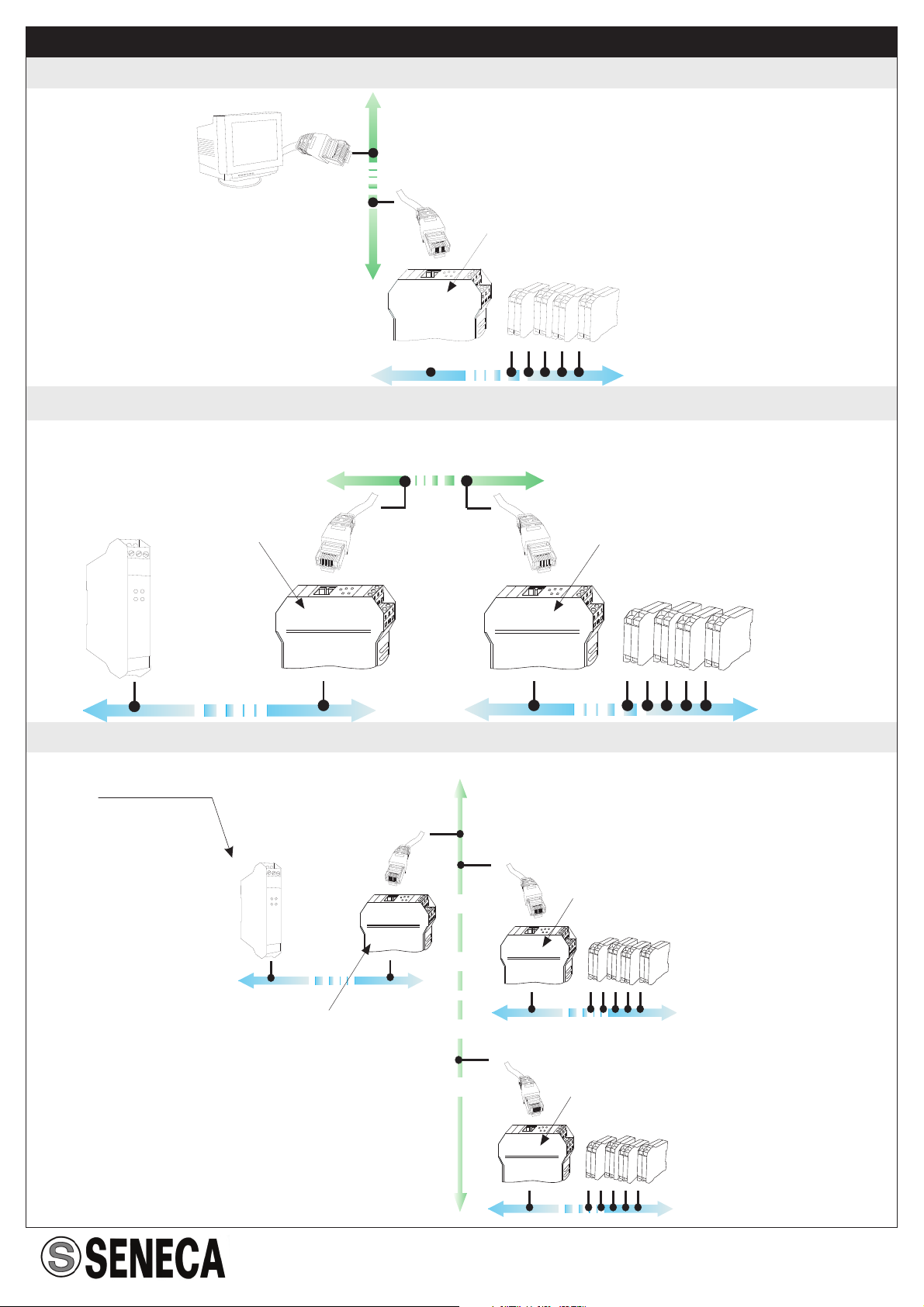

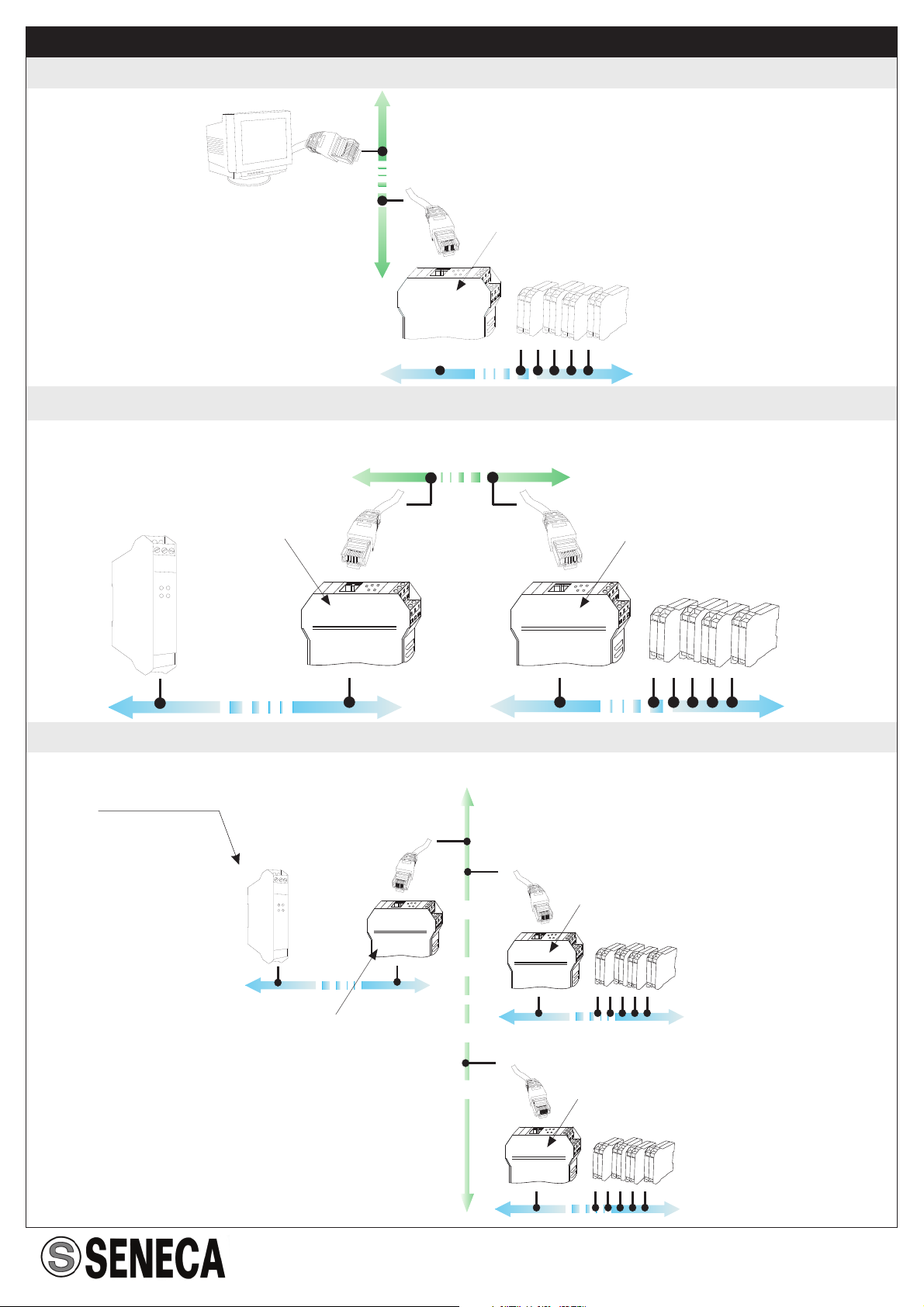

8.0 ESEMPI APPLICATIVI
8.1 Remote COM port
8.2 Tunnel POINT to POINT
8.3 Tunnel POINT to MULTIPOINT
Ethernet
Network
RS485
Modbus
Network
Z107E
Ethernet to RS485/RS232
ETHERNET
IDC10
RS485
RS485
Modbus
Network
Z107E
Ethernet to RS485/RS232
ETHERNET
IDC10
RS485
ETHERNET
IDC10
RS485
Ethernet
Network
Z107E
Ethernet to RS485/RS232
RS485
SIDE
MASTER RS485
SIDE
SLAVES
RS485
Modbus
Network
Z107E
Ethernet to RS485/RS232
ETHERNET
IDC10
RS485
ETHERNET
IDC10
RS485
Ethernet
Network
Z107E Ethernet to
RS485/RS232
Z107E
Ethernet to RS485/RS232
ETHERNET
IDC10
RS485
RS485
Modbus
Network RS485
Modbus
Network

ITALIANO 8/8
MI002191-I-E
9.0 LED DI INDICAZIONE
LED
STATO
SIGNIFICATO
Run
Lampeggio lento
Lo Z107E sta funzionando
Lampeggio veloce
È attiva la modalità «BOOT»
Act
Acceso fisso
Traffico dati via Ethernet non presente
Lampeggiante
Traffico dati via Ethernet OK
Lnk
Acceso
Connessione Ethernet OK
Spento
Connessione Ethernet non presente
10.0 ACCESSORI
CODICE MAGAZZINO
DESCRIZIONE
Z-PC-DIN
AL1-35
Supporto guida DIN con morsetti di alimentazione P=35 mm
AL2-17,5
Supporto guida DIN con morsetti di alimentazione P=17,5 mm
Z-PC-DIN
1-35
Supporto DIN 1 slot per connettore posteriore P=35 mm
2-17,5
Supporto DIN 2 slot per connettore posteriore P=17,5 mm
4-35
Supporto DIN 4 slot per connettore posteriore P=35 mm
8-17,5
Supporto DIN 8 slot per connettore posteriore P=17,5 mm
PM001450
Cavo Ethernet 1,5 m
PM002490
Cavo seriale (DB9M-DB9F), pin to pinRS232
Smaltimento dei rifiuti elettrici ed elettronici (applicabile nell’Unione Europea e negli altri paesi con raccolta
differenziata). Il simbolo presente sul prodotto o sulla confezione indica che il prodotto non verrà trattato come rifiuto
domestico. Sarà invece consegnato al centro di raccolta autorizzato per il riciclo dei rifiuti elettrici ed elettronici.
Assicurandovi che il prodotto venga smaltito in modo adeguato, eviterete un potenziale impatto negativo
sull’ambiente e la salute umana, che potrebbe essere causato da una gestione non conforme dello smaltimento del
prodotto. Il riciclaggio dei materiali contribuirà alla conservazione delle risorse naturali. Per ricevere ulteriori
informazioni più dettagliate Vi invitiamo a contattare l’ufficio preposto nella Vostra città, il servizio per lo smaltimento
dei rifiuti o il fornitore da cui avete acquistato il prodotto.
8.4 Descrizione
Gli schemi riportati sono degli esempi applicativi per le diverse modalità di funzionamento
dello Z107E, in particolare:
Esempio applicativo 1: REMOTE COM PORT, permette una comunicazione remota
tramite ethernet attraverso la creazione di una porta seriale virtuale per il bus RS485.
Esempio applicativo 2 : TUNNEL POINT to POINT, ripetitore di comunicazione ethernet tra
due Z107E.
Esempio applicativo 3 : TUNNEL POINT to MULTIPOINT; permette la connessione tra
diversi Z107E.

MI002191-I-E ENGLISH 1/8
This document is property of SENECA srl. Duplication and reprodution are forbidden, if not authorized. Contents of
the present documentation refers to products and technologies described in it. All technical data contained in the
document may be modified without prior notice Content of this documentation is subject to periodical revision.
Language manual
English
Product
Z-107E
Description
Ethernet / R 232
adapter
RS485 S
Manufacturer
Seneca s.r.l.
: Via Germania, 34 - 35127 - Z.I. CAMIN - PD - IT
Operations: Via Svizzera, 17 - 35127 - Z.I. CAMIN - PD - IT
Tel. [phone] - Fax [phone]
Headquarter
Web
www.seneca.it
Mail
[email protected]
[email protected]
·
INSTALLATION AND USER’S GUIDE
Pag.
4
5
2
2
2
6
8
6
8
Contents:
1.0 Disclaimer
2.0 Description and
General features
3.0 Technical specifications
4.0 Preliminary instructions for use
5.0 Installation
6.0 Electrical connections
7.0 Congiguration and settings
8.0 Application examples
9.0 Signalling leds
10.0 Accessories
2.1 Description
2.2 General features
3.1 General specifications
...
3.9 Module layout
5.1 Installation on/ removal from
DIN 46277 rail
6.1 Power supply
6.2 RS485
6.3 Ethernet
6.4 RS232
7.1 Frontal DIP-switch
7.2 Software configuration
8.1 Remote Com port
8.2 Tunnel point to point
8.3 Tunnel point to Multipoint
8.4 Description

MI002191-I-E ENGLISH 2/8
1.0 DISCLAIMER
Seneca S.r.l. www.seneca.it
Headquarter: Via Germania, 34 - 35127 - Z.I.
CAMIN - PD - IT
Operations: Via Svizzera, 17 - 35127 -
Z.I. CAMIN - PD - IT
Before executing any operation it’s mandatory to read all the content of this
user manual. Only electrical-skilled technicians can use the module
described in this user Manual; it is responsibility of the manufacturer to verify
that the installation complies with safety standards.
Only the Manufacturer is authorized to repair the module or to replace
damaged components.
No warranty is guaranteed in connection with faults resulting from improper
use, from modifications or repairs carried out by Manufacturer-unauthorised
personnel on the module, or if the content of this user Manual is not followed.
2.0 DESCRIPTION AND GENERAL FEATURES
2.1 Description
The Z107E adapts the Ethernet communication signal into a serial signal RS485 or RS232; it
can be used as a remote serial communication port via TCP or UDP port of the Ethernet
network.
2.2 General features
·
·
·
·
·
·
·
·
Ethernet to RS485 or RS232 communication through VIRTUAL COM PORT
Communication POINT TO POINT with ethernet TCP or UDP protocol connection
Communication POINT TO MULTIPOINT with ethernet connection
Ethernet communication velocity: 10Mbit/s o 100Mbit/
10-BaseT and 100-BaseT Ethernet port with TCP/IP communication protocol
Up to 115200 Bps for Modbus protocol.
500 Vac output isolation compared with other low voltage circuits
Quick installation on DIN 46277 rail.
Removable screw terminals with section of 2.5 mm
s
.
·
2
3.0 TECHNICAL SPECIFICATIONS
3.1 General specifications
Power supply
12.. 28 Vac, 12.. 40 Vdc
maximum power consumption
1,2 W
Isolation
500 acV
3.2 R 485 communication portS
Maximum Baud rate
115 k

MI002191-I-E ENGLISH 3/8
Connection
Removable screw terminal ( M4, M5, M6) or IDC10
(rear connector)
3.8 Standards
EN 61000-6-4/ 2007
(electromagnetic emission, industrial environment)
EN 61000-6-2/ 2005
(electromagnetic immunity, industrial environment)
EN 61010-1/ 2001
(safety). All circuits must be isolated from the other
circuits under dangerous voltage with double isolation.
The power supply transformer must comply with
Isolated transformers and safety
transformers
EN
»
60742: «
3.6 Box
Dimension
100 x 17,5 x 111 mm
Box; protection class
Black plastic, IP20 (International protection)
3.3 Rs232 communication port
Maximum Baud rate
115 K
Connection
DB9-F in the side of the module.
3.5 Environmental condition
Operating temperature
-20 °C.. +70 °C
Humidity
30 ..90% a 40 °C not condensing
Storage temperature
-40 .. +85°C
3.7 Connectors
Connectors
IDC with 10 pins for Seneca bus
Removable screw terminals: pitch 5.08 mm
3.4 Ethernet communication port
10 Base T
10 Mbit/s
100 Base T
100 Mbit/s
Protocol
TCP, UDP
Maximum connection lenght
100 m
Connection
RJ 45 front
3.9 Module layout
Z-SUPPLY Power supply:
110.. 230 Vac, to
24 Vdc, 1,5A
ET B003481
1.5
DC Output:
24 Vdc
max 1,5 A
M6,Com.
Power good
[N]M3
[L]M1
M11,gnd
M10,gnd
M12,gnd
M8,+24Vdc
M7,+24Vdc M9,+24Vdc
AC main input*:
100.. 260 Vac
50.. 60 Hz
Fuse
M4,N.Open.
1
4 5 6
111,0 mm
17,5 mm
100 mm
123
S
Run
Act Lnk
Z107E
1 2

MI002191-I-E ENGLISH 4/8
4.0 PRELIMINARY INSTRUCTIONS FOR USE
The module is designed to be installed on DIN 46277 rail (fig.1) in vertical position.
No operation on the module is allowed while it is power on.
to install the module near heat-emitting devices
It is reccomended that the use and installation operations are performed by an
electrical-skilled technician
It is forbidden
Power
Supply
AC-
Power
Supply
AC+
Power supply
(AC+)
P.E.
Power supply
(AC-)
CANH/A
GNDSHLD
GND
B/L
A/H
SHD AC+
AC-
P.E.
5.0 INSTALLATION
To install/remove the Z-SUPPLY on/from DIN 46277 rail, execute the following operations
(Fig.1a and Fig.1b
5.1 Installation on/removal from DIN 46277 rail
INSTALLATION
1)Pull the four latchs (placed in the back-
side panel) outwards;
2) insert the module in a DIN rail free slot;
3) make sure that the IDC10-connector pins
are inserted on the slot correctly;
4) press the four latchs inwards.
REMOVAL
1) Pull the four latchs (placed in the back-
side panel) outwards, using a screwdriver;
2) pull out the module gently.
It’s important to insert the pins on the slot correctly because IDC10-connector is polarized;
this connection is facilitied by use of a female/male insertion between IDC10 connector and
DIN rail slot (Fig 1c and Fig 1d).
Slot
ET B003401
Power supply
19.. 28 Vac
19.. 40 Vdc
Consump. ~ 1 W 3
2
6
4
5
GND
A(+)
B(-)
B
A
Power Supply AC+
Power Supply AC-
GND
Z107E
Data connection between
Z107E and PC COM port
RS232 Modbus
Connection port Power Supply & RS485
Modbus connection
Rear connector
7
2
3
5
8RTS
Tx
Rx
Gnd
CTS
PIN DB9 Signal
Z107E
Ethernet RS232/RS485
Adapter
Ethernet COM port and
Dip-switch terminator
123
456
S
Z107E
Run
Act Lnk
12
ON
M 1,2,3
M 4,5,6
Ethernet conn.
Led
S 1
R 485 Terminator
(Switch 1)
W
S
1
4 5 6
123
S
Run
Act
Lnk
Z107E
1 2
Fig. 1a
ET B003401
Power supply
19.. 28 Vac
19.. 40 Vdc
Consump. ~ 1 W 3
2
6
4
5
GND
A(+)
B(-)
B
A
Power Supply AC+
Power Supply AC-
GND
Z107E
Data connection between
Z107E and PC COM port
RS232 Modbus
Connection port Power Supply & RS485
Modbus connection
Rear connector
7
2
3
5
8RTS
Tx
Rx
Gnd
CTS
PIN DB9 Signal
Z107E
Ethernet RS232/RS485
Adapter
Ethernet COM port and
Dip-switch terminator
123
456
S
Z107E
Run
Act Lnk
12
ON
M 1,2,3
M 4,5,6
Ethernet conn.
Led
S 1
R 485 Terminator
(Switch 1)
W
S
1
4 5 6
123
S
Run
Act
Lnk
Z107E
1 2
Fig. 1b
Fig. 1d
Fig. 1c
Z-PC-DIN IDC10

MI002191-I-EMI002191-I-E ENGLISH 5/8
6.0 ELECTRICAL CONNECTIONS
6.1 Power supply
Make sure that the Z107E is power off before
executing any operations.
To power the Z107E is necessary to use a
voltage between 12 .. 28 Vac or between 12 ..
40 Vdc through the terminal 2 and terminal 3.
Alternatively power supply can be provided
through the rear connector IDC10, for Z-PC-
DINALbus.
6.2 RS 485
5
123
4
6
Fig. 2
5
3
4
6
Fig. 3
B (-)
GND
A (+)
Ethernet RJ45
6.3 Ethernet
Ethernet communication port with RJ 45 on
the front it’s used to connect by the PC.
Communication velocity up to 100 Mbit / s, with
TCP and UDP protocol.
Porta RS232
6.2 RS 232
The Rs232 serial communication port is
available with DB9-F connector on the side of
Z107E .
It can be used to download the configuration
software in the Z107E when it is in «BOOT»
mode.
The lenght of the cable don’t have exceeded
the 3 m and it must be a pin to pin type. The
cable shall be as described in the following
page.
The RS485 serial communication port is
available on the screw terminals 4 (ground),
5 (A) e 6 (B) as shown in Fig 4.
For the maximum performances it’s
recommended to use a specific shielded
cable.
Alternatively RS485 can be provided through
the rear connector IDC10, for Z-PC-DINAL
bus.
Fig. 5

MI002191-I-EMI002191-I-E ENGLISH 6/8
7.0 CONFIGURATION AND SETTINGS
7.1 Frontal Dip-switch
7.2 Software configuration
The first time the module is not configured, therefore in the following steps are present
some simple instruction to download the software configuration.
Turn off the module.
Open the plastic side of the box.
Enable the DIP-switch for «BOOT» mode
Turn ON the module, the led blink quickly.
Now connect the DB9 cable (Z107E to PC)(PM002490).
Open the configuration software: COMPOSITOR(*).
Set the configuration parameters for yours application.
Download the configuration to the module by
When the configuration is installed, TURN OFF the module.
Disable the .
TAKE OFF the DB9 cable.
Close the plastic side of the box.
Connect the RJ45
Turn on the module.
Open configuration software: SERIALTOETHERNETCONNECTOR(SEC)(*)
Configure the Virtual/RemoteCOM for yours application.
End.
(*) For more information about a configuration software consult the seneca’s configuration
CD
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
yellow
DIP-switch for «BOOT»mode
RS232
Z107E
1 2
DIP-Switch Position Description
OFF= Restores the normal operation
mode of the Z107E
ON= Enable the «BOOT» mode that
let the software configuration
ON= Enable the terminetor of the
RS485 / R 232S communication.
OFF= Disable the terminetor of the
RS485 / R 232 communication.S
DESCRIPTION
Rx
Tx
Gnd
Rts
Cts
PIN
DESCRIPTION
2
Tx
3
Rx
5
Gnd
7
Cts
8
Rts
PIN
2
3
5
7
8
From PC
To Z107E

MI002191-I-EMI002191-I-E ENGLISH 7/8
8.0 ESEMPI APPLICATIVI
8.1 Remote COM port
8.2 Tunnel POINT to POINT
8.3 Tunnel POINT to MULTIPOINT
Ethernet
Network
RS485
Modbus
Network
Z107E
Ethernet to RS485/RS232
ETHERNET
IDC10
RS485
RS485
Modbus
Network
Z107E
Ethernet to RS485/RS232
ETHERNET
IDC10
RS485
ETHERNET
IDC10
RS485
Ethernet
Network
Z107E
Ethernet to RS485/RS232
RS485
SIDE
MASTER RS485
SIDE
SLAVES
RS485
Modbus
Network
Z107E
Ethernet to RS485/RS232
ETHERNET
IDC10
RS485
ETHERNET
IDC10
RS485
Ethernet
Network
Z107E Ethernet to
RS485/RS232
Z107E
Ethernet to RS485/RS232
ETHERNET
IDC10
RS485
RS485
Modbus
Network RS485
Modbus
Network

MI002191-I-EMI002191-I-E ENGLISH 8/8
Disposal of Electrical & Electronic Equipment (Applicable throughout the European Union and other European
countries with separate collections programs). This symbol, found on your producr or on its packaging, indicates that
this product should not be treated as household waste when you wish to dispose of it. Instead, it should be handed
over to an applicable collection point for the recycling of electrical & electronic equipment. By ensuring this product is
didposed of correctly, you will help prevent potential negative consequences to the environment and human health,
which could otherwise be caused by inappropriate disposal of this product. The recycling of materials will help to
conserve natural resources. For more detailed information about the recycling of the product, please contact your
local city office, waste disposal service of the retail store where you purchased this product.
9.0 SIGNALLING LEDS
LED
STATE
MEANING
Run
Slow blink
The Z107E work properly
Fast blink
«BOOT» mode enable
Act
On
No data transfer from Ethernet
Blinking
Data on Ethernet OK
Lnk
On
Connection OK
Off
Ethernet not connected
10.0 ACCESSORIES
CODE
DESCRIPTION
Z-PC-DIN
AL1-35
DIN rail support with screw terminals P=35 mm
AL2-17,5
DIN rail support with screw terminals P=17,5 mm
Z-PC-DIN
1-35
DIN 1 slot support for rear connector P=35 mm
2-17,5
DIN 2 slot support for rear connector P=17,5 mm
4-35
DIN 4 slot support for rear connector P=35 mm
8-17,5
DIN 8 slot support for rear connector P=17,5 mm
PM001450
Ethernet cable 1,5 m
PM002490
RS232 cable (DB9M-DB9F), pin to pin
8.4 Description
The following diagrams shows some examples of applications for different operating
modes of the Z107E, in particular:
Application example 1: REMOTE COM PORT, allows to create a remote communication
via ethernet by creating a virtual serial COM port for or bus.
Application example 2 : TUNNEL POINT TO POINT, ethernet communication
repeater between two Z107E.
Application example 3 : TUNNEL POINT to MULTIPOINT; allows the connection between
more Z107E.
RS485 RS232
