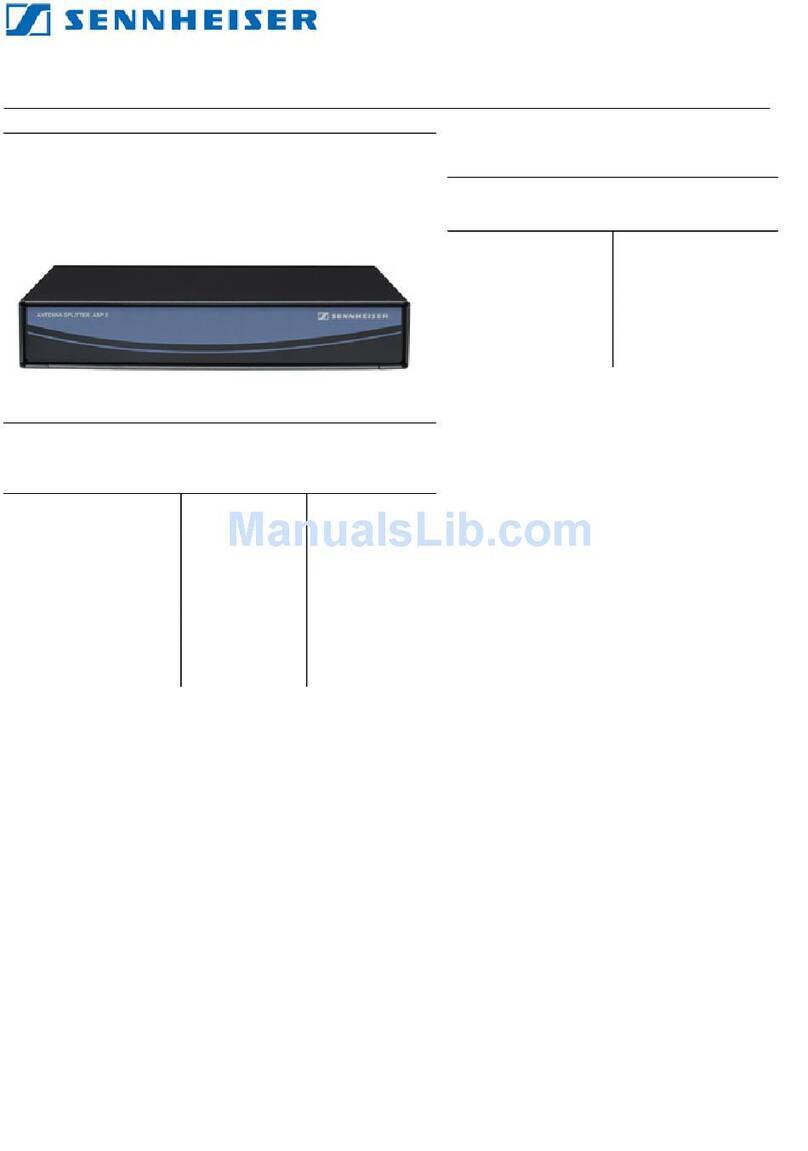

Sennheiser ASP 1 User manual

ASP 1
fgedcba
PassiverHF-AntennensplitterzumAufbaueinerAntennenverteilung
in einer Mehrkanalanlage. Gleichzeitig zur Verteilung der Strom-
versorgung für vier Empfänger und zwei Antennenverstärker
einsetzbar.
Merkmale
• 1 auf 4 Diversity-Splitter, zwei Splitter zusammen
als 1 auf 8 Diversity-Splitter einsetzbar.
• Durchschleifmöglichkeit der Stromversorgung für
die Sennheiser Empfänger EM 100/300/500.
• Kann mit Hilfe eines 19"-Rackadapters GA1 zusammen mit
- Adapter für Antennenfrontmontage AM 1 oder
- einem weiteren Splitter ASP1 oder
- einem Empfänger EM100/300/500
in einem 19"-Rack montiert werden.
Einsatzbereiche
• HF-Anlagen mittlerer Größe
• z. B. Festinstallation in kleinen Kongress- und
Veranstaltungszentren.
Anschlüsse
aDC-Eingang zum Durchschleifen der Versorgungsspannung.
Über das Netzteil NT1 können bis zu vier Empfänger sowie
zwei Antennenverstärker versorgt werden.
bVier DC-Ausgänge der durchgeschleiften Versorgungs-
spannung.
cHF-Eingang B. Führt auf die vier HF-Ausgänge B d.
dVier HF-Ausgänge B.
eVier HF-Ausgänge A.
fHF-Ausgang zur Erweiterung mit einem weiteren Splitter
ASP 1.
gHF-EingangA.FührtaufdievierHF-AusgängeAe undauf
den HF-Ausgang f.
Technische Daten
Antennensplitter 2x 1 auf 4 oder 1 auf 8, passiv
Frequenzbereich 500 bis 870 MHz
Verteildämpfung ca. 9 dB IN B ➞OUT B (4x)
ca. 14 dB IN A ➞OUT A (4x)
ca. 5 dB IN A ➞OUT A
Gehäusemaße 212 x 145 x 38 mm
Gewicht ca. 800 g
Spannungsbereich 10,5 bis 16 V DC
Zubehör
NT 1 Netzteil zur Spannungsversorgung
NT 1-120 von vier Empfängern und zwei
NT 1-UK Antennenverstärkern.
GZL 1019-A1/A5/A10 Antennenkabel BNC, 1 m, 5 m, 10 m
AB 1 Antennenverstärker
GA 1 19"-Rackadapter
AM 1 Adapter für Antennenfrontmontage
A 1031-U UHF-Antenne, passiv
Bedienungsanleitung Antennensplitter
Änderungen und Irrtum vorbehalten
Zwei Antennen versorgen eine 4-Kanal-Anlage

Anwendungsbeispiel
Zusammenschalten von zwei Antennensplittern ASP 1 zu einem
1 auf 8 Diversity-Splitter.
Zwei Antennen versorgen eine 8-Kanal-Anlage
Zusammenschaltung von zwei 4-Kanal-Anlagen

ASP 1
fgedcba
Antenna splitter
Instructions for use
Passive RF antenna splitter for routing antenna signals to several
receiversin a multi-channelsystem.Incorporates DC distribution
for distributing the supply voltage to head amplifiers and up to
four EM 100/300/500 receivers.
Features
• 2 x 1-to-4 diversity splitter. Can be linked to form a single
1-to-8 splitter (ie: use two ASP 1 for an eight way
diversity split).
• DC distribution for supplying up to four EM 100/300/500
receivers in addition to supplying up to two antenna head
amplifiers.
• Half-width 19”, 1U high. By using the GA 1 rack mount
adaptor the antenna splitter can be 19” rack mounted
with: AM 1 antenna mount, ASP 1 antenna splitter, or
EM 100/300/500 receiver.
Areas of application
• Small to medium RF installations (fixed or mobile).
• Permanent installations in small theatres, conference
centres and similar venues.
Connections
aDC input for NT 1 mains unit. The DC power is distributed
to the four DC outputs bfor powering up to four EM 100/
300/500 receivers and is also available at the antenna inputs
cand gforpowering AB1 antenna head amplifiers. Please
note that the splitter is passive and DC power is not required
for powering the splitter itself.
bFour DC outputs for powering up to four EM 100/300/500
receivers.
cAntenna input B.
dFour antenna outputs (B leg).
eFour antenna outputs (A leg).
fRF output A (link to antenna input B cto make a
1-to-8 splitter).
gAntenna input A.
Technical data
Antenna splitter 2 x 1-to-4 passive
(or 1 x 1-to-8, with link cable)
Frequency range 500–870 MHz
Attenuation approx. 9 dB INB➞OUTB (4x)
approx. 14 dB INA➞OUTA(4x)
approx. 5 dB IN A ➞OUT A
Dimensions 212 x 38 x 145 mm
(half-width 19”, 1U high)
Weight approx. 800 g
Supply voltage 10.5–16 V DC
Accessories
NT 1 Mains power supply for powering
NT 1-120 up to four EM 100/300/500
NT 1-UK receivers and two antenna boosters
GZL 1019-A1/A5/A10 BNC antenna cable, 1 m, 5 m, 10 m
AB 1 Antenna booster (+10 dB)
GA 1 19” rack adaptor
AM 1 Antenna mount (for connecting
antennæ to front of rack)
A 1031-U UHF passive antenna Subject to alterations. Errors and omissions excepted.
Dia. 1: Connections for a 4-channel system

Application example
Two ASP 1 antenna splitters can be used to make an 8-way
diversity split.
Dia. 2: Connections for an 8-channel system (DC connections, not shown here, as per dia. 1)
Dia. 3: Linking two 4-channel systems (DC connections, not shown here, as per dia. 1)

ASP 1
fgedcba
splitter d'antenne
Peut être sujet à modifications.
Textes et illustrations non contractuels.
Fig.␣ 1 : Câblage d’un système 4 canaux.
Instructions d’utilisation
Splitter d’antenne passif pour router les signaux reçus par
une antenne vers plusieurs récepteurs d’un système
multicanaux.DistributionCCintégréepouralimenterjusqu’à
quatrerécepteurs EM 100/300/500etdeux amplis d’antenne.
Points forts
• Deux fois 1 vers 4. Possibilité de couplage pour distribuer de
1 vers 8 (par ex: utiliser deux ASP 1 pour une distribution
diversity 8 voies).
• Distribution CC pour alimenter jusqu’à quatre récepteurs
EM 100/300/500 en plus d’alimenter jusqu’à deux
amplificateurs d’antennes.
• Format 1/2 largeur de rack 19", 1 U de hauteur. Grâce à
l’adaptateurGA1,ilestpossibledemonterunsplitterd’antenne
dans un rack 19" avec : un support d’antenne AM 1, un splitter
d’antenne ASP 1 ou un récepteur EM 100/300/500.
Applications
• Installations HF de petite et moyenne importance (fixe ou
mobile).
• Installations permanentes dans les petits théâtres, centres de
conférence ou autres applications similaires.
Connexions
aEntréeCCpouralimentation NT1. Latensiond’alimentation
CC est distribuée vers quatre sorties CC bpour alimenter
jusqu’à quatre récepteurs EM 100/300/500. Egalement dis-
ponible sur entrées antennes cet gpour alimenter des
amplis d’antenne AB 1. Veuillez noter que le splitter étant du
type passif, la tension CC n’est pas utile à l’alimentation du
splitter lui-même.
bQuatre sorties CC pour alimenter jusqu’à quatre récepteurs
EM 100/300/500.
cEntrée antenne B.
dQuatre sorties antenne (venant de B).
eQuatre sorties antenne (venant de A).
fSortie HF A (relié à l’entrée antenne B b, permet de faire
un splitter 1 vers 8.
gEntrée antenne␣ A.
Caractéristiques techniques
Splitter d’antenne passif, 2 x 1 vers 4 (ou 1 x 1 vers 8,
avec câble de couplage)
Plage de fréquences 500 - 870␣ MHz
Atténuation env. 9␣ dB IN B - OUT B (4x)
env. 14␣ dB IN A - OUT A (4x)
env. 5␣ dB IN A - OUT A
Dimensions 212 x 38 x 145 mm (1/2 largeur de
rack 19", 1 U de hauteur)
Poids env. 800 g
Tension d’alimentation 10,5 - 16 V CC
Accessoires
NT 1 / NT 1-120 / NT 1-UK adaptateur secteur pour alimenter
jusqu’àquatrerécepteurs EM100/300/
500 et deux amplis d’antenne
GZL 1019-A1/A5/A10 câble d’antenne BNC, 1 m, 5 m, 10 m
AB 1 ampli d’antenne (+ 10␣ dB)
GA 1 adaptateur rack 19"
AM 1 support d’antenne (pour le raccorde-
ment d’antennes à l’avant d’un rack)
A 1031-U antenne passive UHF

Fig.␣ 2 : Câblage d’un système 8 canaux (les connexions d’alimentation CC ne sont pas montrées, voir fig.␣ 1)
Exemples d’applications
Deux splitters d’antennes ASP 1 peuvent être utilisés pour
réaliser un système diversity 8 voies.
Fig.␣ 3 : couplage de deux systèmes 4 canaux (les connexions d’alimentation CC ne sont pas montrées, voir fig.␣ 1)

ASP 1
fgedcba
Impianto a 4 canali in diversity con 2 amplificatori e 2 antenne.
Con riserva di modifiche e di errori
divisore d’antenna
Istruzioni per l’uso
Divisore d’antenna passivo per la distribuzione del segnale RF in
un sistema multicanale. L’ ASP 1 permette di alimentare e
splittare 4 ricevitori in diversity e due amplificatori d’antenna.
Caratteristiche
• Divisore diversity 1 in 4, utilizzando due ASP 1 si ottiene un
divisore diversity 1in 8
• Tramite l’ ASP 1 si possono alimentare i ricevitori Sennhei-
ser EM 100/300/500.
• Può essere montato con l’ausilio dell’accessorio GA 1 in un
rack a 19" insieme a:
- un adattatore per il montaggio frontale dell’antenna AM 1
- un altro divisore ASP 1
- un ricevitore EM 100/300/500
Settori d’impiego
• Impianti RF di media dimensione
• per esempio installazioni fisse in piccoli centri congresso o
manifestazioni in genere
Collegamenti
aEntrata-DCper ladistribuzionedella tensionedi alimentazione.
Con l’alimentatore NT1 possono essere alimentati quattro
ricevitori e due amplificatori d’antenna.
bQuattro uscite-DC della tensione d’alimentazione.
cEntrata-RF B. Collegata alle quattro uscite-RF B d.
dQuattro uscite-RF B.
eQuattro uscite-RF A.
fUscita-RF per l’ampliamento con un ulteriore divisore ASP 1.
gEntrata-RF A. Collegata alle quattro uscite-RF A ee
all’uscita-RF f
Dati tecnici
Divisore d’antenna Doppio 1 in 4 o singolo 1 in 8 passivo
Campo di frequenza 500 – 870 MHz
Attenuazione del ripartitore circa 9 dB IN B fi OUT B (4x)
circa 14 dB IN A fi OUT A (4x)
circa 5 dB IN A fi OUT A
Misure 212 x 145 x 38 mm
Peso circa 800 g
Tensione d’alimentazione da 10,5 fino 16 V DC
Accessori
NT 1 Alimentatore per quattro
NT 1-120 ricevitori e due amplificatori
NG 1-UK d’antenna.
GZL 1019-A1/A5/A10 Cavod’antennaBNC,1m,5m,10m
AB 1 Amplificatore d’antenna
GA 1 Adattatore per rack 19"
AM 1 Adattatore per il montaggio
frontale dell’antenna
A1031-U Antenna UHF, passiva

Esempio di applicazione
Utilizzando 2 ASP 1 si ottiene un divisore 1 in 8
Impianto a 8 canali in diversity con 2 amplificatori e 2 antenne.
Collegamento di 2 impianti a 4 canali in diversity a 2 amplificatori e 2 antenne.

ASP 1
fgedcba
Divisor de antenas
Dos antenas abastecen una instalación de 4 canales
Reserva de modificaciones y errores
Instrucciones para el uso
Divisor pasivo de antenas HF utilizado para constituir una
distribución de antenas en una instalación multicanal. Al mismo
tiempo puede utilizarse para la distribución de la alimentación de
corriente para cuatro receptores y dos amplificadores de antena.
Características
• Divisoresdiversity1:4,dosSplitter(divisores)puedenemplearse
juntos como divisores Diversity 1 : 8.
• Posibilidad de paso en bucle de la alimentación de corriente
para los receptores Sennheiser EM 100/300/500.
• Con ayuda de un adaptador para bastidor de 19" GA1, junto con
- un adaptador para montaje frontal en la antena AM 1, o
- un Splitter ASP1 adicional, o
- un receptor EM100/300/500,
puede montarse en un bastidor de 19".
Campos de utilización
• Instalaciones HF de tamaño mediano
• p.ej. para instalación fija en pequeños centros de congresos
y certámenes.
Conexiones
aEntradaDC para pasoenbucle de latensiónde alimentación.
Através delbloquede alimentaciónNT3pueden abastecerse
hasta cuatro receptores, así como dos antenas activas.
bCuatro salidas DC de la tensión de alimentación conectada
en bucle.
cEntrada HF B. Lleva a las cuatro salidas HF B d.
dCuatro salidas HF B.
eCuatro salidas HF A.
fSalidaHFquepermitela ampliación con un divisor adicional
ASP 1.
gEntrada HF A. Lleva a las cuatro salidas HF A ey a la salida
HF f.
Datos técnicos
Divisor de antenas 2 de 1: 4 o 1: 8, pasivo
Gama de frecuencias 140 hasta 870 MHz
Amortiguación de distribución aprox. 9 dB IN B fi OUT B (4x)
aprox. 14 dB IN A fi OUT A (4x)
aprox. 5 dB IN A fi OUT A
Dimensiones de la caja 212 x 145 x 38 mm
Peso aprox. 800 g
Margen de tensión 10,5 hasta 16 V DC
Accesorios
NT 1 Bloque de alimentación para abaste-
NT 1-120 cimientodetensióndedosreceptores
NT 1-UK y dos amplificadores de antena.
GZL 1019-A1/A5/A10 Cable de antena BNC, 1 m, 5 m, 10 m
AB 1 Amplificador de antena
GA 1 Adaptador para bastidor de 19"
AM 1 Adaptadorp.montajefrontaldeantena
A 1031-U Antena UHF, pasiva

Dos antenas alimentan una instalación de 8 canales
Ejemplos de utilización
Interconexión de dos divisores de antena ASP 1 para formar un
divisor diversity 1:8.
Interconexión de dos instalaciones de 4 canales

ASP 1
fgedcba
Antennesplitter
Wijzigingen en fouten voorbehouden
Blokschakelschema
Gebruiksaanwijzing
Passieve HF-antennesplitter voor de opbouw van een
antenneverdelingin een meerkanaalsinstallatie.Kantegelijkertijd
worden gebruikt voor de verdeling van de voedingsspanning
voor vier ontvangers en twee antenneversterkers.
Kenmerken
• 1:4 diversity-splitter, twee splitters samen te gebruiken als
1:8 diversity-splitter.
• Doorlusmogelijkheid voor de voedingsspanning voor de
Sennheiser ontvangers EM 100/300/500.
• Kan met behulp van een 19"-rackadapter GA1 samen met
- adapter voor antennefrontmontage AM 1 of
- een tweede splitter ASP1 of
- een ontvanger EM100/300/500
in een 19"-rack worden gemonteerd.
Toepassingen
• Middelgrote HF-installaties
• bijv. vaste installatie in kleine congres- en conferentiecentra.
Aansluitingen
aDC-ingang voor het doorlussen van de voedingsspanning. De
doorgeluste voedingsspanning op de netvoeding NT1 kan
voor maximaal vier ontvangers en twee antenneversterkers
worden gebruikt.
bVier DC-uitgangen van de doorgeluste voedingsspanning.
cHF-ingang B. Gaat naar de vier HF-uitgangen B d.
dVier HF-uitgangen B.
eVier HF-uitgangen A.
fHF-uitgang naar een volgende nageschakelde splitter ASP 1.
gHF-ingang A. Gaat naar de vier HF-uitgangen A een naar de
HF-uitgang f.
Technische gegevens
Antennesplitter 2:1 op 4 of 1:8, passief
Frequentiebereik 500 – 870 MHz
Demping ca. 9 dB IN B -> OUT B (4x)
ca. 14 dB IN A -> OUT A (4x)
ca. 5 dB IN A -> OUT A
Afmeting behuizing 212 x 145 x 38 mm
Gewicht ca. 800 g
Spanningsbereik 10,5 – 16 V DC
Accessoires
NT 1 Netvoeding voor de voedingsspanning
NT 1-120 van vier ontvangers en twee
NT 1-UK antenneversterkers.
GZL 1019-A1/A5/A10 AntennekabelBNC,1m, 5 m, 10 m
AB 1 Antenneversterker
GA 1 19"-rackadapter
AM 1 Adapter voorantennefrontmontage
A 1031-U UHF-antenne, passief

Sennheiser electronic GmbH & Co. KG Telefon: [phone] Printed in Germany
D-30900 Wedemark Telefax: [phone] Publ. 08/99 A 01
Toepassingsvoorbeeld
Aaneenschakelen van twee antennesplitters ASP 1 tot een 1:8
diversity-splitter.
Twee antennes voorzien van een 8-kanaal-installatie
Aaneenschakelen van twee 4-kanaal-installaties
