Sennheiser EKI 1029 User manual

EKI 1029
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
BRUKSANVISNING

2
Merkmale
• Umweltfreundliche und wirtschaftliche Lösung durch Wechselakku BA 1029
• Betriebszeit von ca. 30 h. Ein/Aus-Schaltung über Kopfhörerbuchse
• Rauschsperre schaltet Gerät in "Standby"-Betrieb ab, sorgt so für geringen Energieverbrauch
EKI 1029 Infrarot-Mehrkanal-Empfänger
Akkugespeister IR-Mehrkanal-Empfänger mit Rauschsperre für Anwendung in Konferenz- und
Kommandoanlagen, die mit dem Sennheiser-Vielkanal-Sender SI 1029 oder SI 1029-5 aufgebaut sind.
1IR-Empfangdioden
2Lautstärkeeinsteller
3Akku BA 1029
4Kanalwahlschalter
5Kopfhöreranschlußbuchse mit Schaltkontakt (Ein/Aus)
6Kanalwahlschalter A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

3
Ausführungen
Typ: EKI 1029-7 03475 (7 Kanäle, gelber Lautstärkeeinsteller)
EKI 1029-12 03252 (12 Kanäle, grauer Lautstärkeeinsteller)
EKI 1029 PLL - 16 03627 (16 Kanäle, blauer Lautstärkeeinsteller)
EKI 1029 PLL - 32 04623 (32 Kanäle, blauer Lautstärkeeinsteller)
Höreranschluß
Magnetische oder dynamische Mono-Hörer werden an Buchse angeschlossen.
Geeignete Hörer siehe Abschnitt "Zubehör".
Anschlußdaten
Buchsenart: 3,5 mm ø, Monoklinke, max. Ausgangsspannung: 0,9 Veff / 200 Ω
Befestigen des Empfängers
Gerät mit Clip befestigen, Empfänger über der Kleidung tragen und Empfangslinse nicht abschat-
ten. Empfänger kann auch auf den Tisch gelegt werden.
Inbetriebnahme
Durch Einstecken des Höreranschlußsteckers in Buchse wird der Empfänger eingeschaltet.
Kanal mit Schalter (EKI 1029 PLL-32: + ) wählen, mit Einsteller Lautstärke einstellen.
Laden der Akkus
Akkus nach Gebrauch laden, dazu Empfänger in Ladegerät L 1029-75 einstecken.
Zubehör (nicht im Lieferumfang)
HD 410 D (Art.-Nr. 02146) offener Kopfhörer mit Ohrauflagen aus Kunststoff
HD 1019 (Art.-Nr. 03985) offener Kopfhörer mit Schaunetz-Ohrpolstern
TC 2-26 (Art.-Nr. 05115) leichter Stetoset-Hörer
TC 2-36 (Art.-Nr. 05116) Ohrbügel-Hörer mit Schaumnetz-Ohrpolstern
L 1029-75 (Art.-Nr. 03371) Lade- und Transport-Koffer (230 V- Ausführung)
L 1029-75 UK (Art.-Nr. 03543} Lade- und Transport-Koffer (UK - Ausführung)
L 1029-75 120 V (Art.-Nr. 03544) Lade- und Transport-Koffer (120 V - Ausführung)
Technische Daten
Modulationsart FM
Trägerfrequenzen 55 kHz - 1335 kHz
Übertragungsbereich 50...8.000 Hz
Abschlußwiderstand 25 Ohm - 2000 Ohm
Anschlußmöglichkeit für Hörer 3,5 mm-Mono-Klinkenbuchse mit Schaltkontakt
Stromversorgung steckbares Akkumodul; 2,5 V / 170 mAh
Betriebszeit ca. 30 h
Störabstand > 52 dB(A)
Gewicht ca. 100 g
Änderungen vorbehalten

4
EKI 1029 infra-red multi-channel receiver
Battery-operated infra-red multi-channel receiver with squelch for optimum reception. The system
combinations EKI 1029/SI 1029* and EKI 1029/SI 1029-5* are particularly well-suited to conference
and interpreter systems.
* Sennheiser multi-channel transmitter
Features
• Economical rechargeable batteries (BA 1029)
• Operating time of about 30 hours. Automatic on/off function
• STANDBY: the noise-reducing circuit (squelch) switches off the
receiver to reduce power consumption

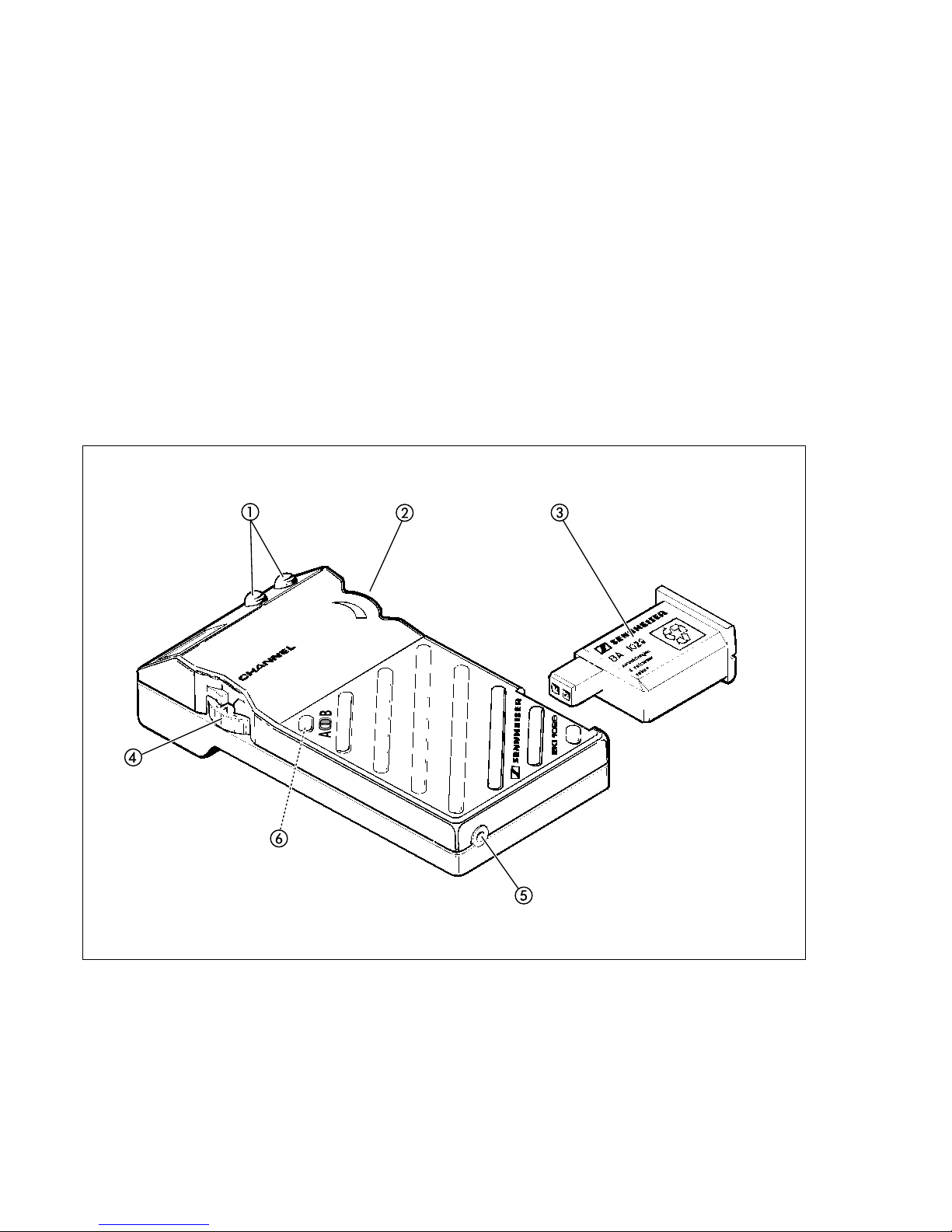

1IR receiver diodes
2Volume control
3Rechargeable battery (BA 1029)
4Channel selector switch
5Headphone socket with switching contact (ON/OFF)
6Channel selector switch A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

5
Models
Type: EKI 1029-7 03475 (7 channels, yellow volume control)
EKI 1029-12 03252 (12 channels,grey volume control)
EKI 1029 PLL-16 03627 (16 channels,blue volume control)
EKI 1029 PLL-32 04623 (32 channels,blue volume control)
Headphone socket
Socket serves to connect magnetic or dynamic mono headphones. For suitable headphones please see
"ACCESSORIES".
Connection
Socket: 3.5 mm for mono jack plug, max. output voltage: 0.9 Vrms / 200 Ω.
Attachment
Use the clip at the rear of the unit to attach the receiver to your clothing. Make sure that diode is not
covered. It is also possible to lay the receiver on a table (with the diode up).
Putting the EKI 1029 to work
The receiver is switched on automatically after the headphone has been plugged into socket . Select a
channel using switch (EKI 1029 PLL-32: + ). Adjust the volume with volume control .
Charging method
The portable charging unit L 1029-75 serves to recharge the batteries after the receiver has been used.
Accessories (to be ordered separately)
HD 410 D (Art. No. 02146) open-type headphone with silicone earpads
HD 1019 (Art. No. 03985) open-type headphone with foam earpads
TC 2-26 (Art. No. 05115) lightweight stethoscopic headphone
TC 2-36 (Art. No. 05116) stethoscopic headphone with foam earpads
L 1029-75 (Art. No. 03371) charging unit and system case (230 V)
L 1029-75 UK (Art. No. 03543) charging unit and system case (UK)
L 1029-75 120 (Art. No. 03544) charging unit and system case (120 V)
Technical Data
Modulation FM
Carrier frequencies 55 - 1335 kHz
Frequency range 50 - 8,000 Hz
Terminating impedance 25 Ω- 2000 Ω
Headphone socket 3.5 mm, mono, automatic on/off function
Power supply rechargeable batteries; 2.5 V / 170 mAh
Operating time approx. 30 hrs
S / N ratio > 52 dB(A)
Weight approx. 100 g
Subject to alterations.

6
Recepteur infrarouge multicanal EKI 1029
Récepteur infrarouge multicanal fonctionnant sur accumulateurs et ayant un circuit silencieux (squelch). La
combinaison du récepteur EKI 1029 avec l´émetteur infrarouge multicanal Sennheiser SI 1029, ou SI 1029-5
est utilisable dans de nombreux cas: pour la traduction simultanée à l´attention des visiteurs étrangers, ou
dans les meetings internationaux.
Caracteristiques
• Fonctionnement économique sur accus BA 1029
• Autonomie prolongée (30 heures). Mise en marche à l´insertion des écouteurs
• STANDBY: le circuit silencieux met hors circuit le récepteur, ce qui offre une économie d´énergie
considérable
1Diodes infrarouges
2Réglage de volume à molette
3Accumulateur BA 1029
4Commutateur de canaux
5Prise casque avec contact de marche/arrêt
6Commutateur de canaux A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

7
Versions
Type: EKI 1029-7 N°réf.: 03475 (7 canaux, contrôle de volume jaune)
EKI 1029-12 N°réf.: 03252 (12 canaux, contrôle de volume gris)
EKI 1029 PLL -16 N°réf.: 03627 (16 canaux, contrôle de volume bleu)
EKI 1029 PLL -32 N°réf.: 04623 (32 canaux, contrôle de volume bleu)
Prise casque
Brancher un casque mono magnétique ou dynamique sur prise . Voir aussi "ACCESSOIRES".
Connexion
Embase: 3,5 mm pour fiche jack mono, tension de sortie max.: 0,9 Veff / 200 Ω.
Accrochage
Le clip d´accrochage sert à attacher le récepteur aux vêtements. Ne pas couvrir la diode ! Il est même
possible de poser le récepteur sur une table (la diode dirigée vers le haut).
Mise en route
Prise 5: le récepteur se met en marche à la connexion des écouteurs. Commutateur : prévu pour le
choix du canal (EKI 1029 PLL-32: + ). Régulateur : prévu pour le réglage du volume.
Recharge
Après chaque utilisation, recharger le récepteur dans le bac chargeur portable L 1029-75.
Accessoires (non inclus)
HD 410 D (N°réf.: 02146) casque ouvert avec coussinets au silicone
HD 1019 (N°réf.: 03985) casque ouvert avec coussinets en mousse
TC 2-26 (N°réf.: 05115) casque stéthoscopique super-léger
TC 2-36 (N°réf.: 05116) casque stéthoscopique avec coussinets en mousse
L 1029-75 (N°réf.: 03371) coffret portatif de rangement et de recharge (230 V)
L 1029-75 UK (N°réf.: 03543} coffret portatif de rangement et de recharge (UK)
L 1029-75 120 V (N°réf.: 03544) coffret portatif de rangement et de recharge (120 V)
Caracteristiques techniques
Modulation FM
Fréquences porteuses 55 kHz - 1335 kHz
Bande passante 50...8.000 Hz
Impédance terminale 25 Ohm - 2000 Ohm
Prise casque 3,5 mm, mono, contact de marche/arrêt
Alimentation accus; 2,5 V / 170 mAh
Autonomie environ 30 heures
Rapport signal/bruit > 52 dB(A)
Poids environ 100 g
Sous réserve de modification technique.

8
Caratteristiche
• Soluzione ecologica ed economica grazie all'accumulatore sostituibile BA 1029
• Tempo di esercizio di ca. 30 h. Inserimento/disinserimento tramite presa cuffia
• Il filtro soppressore di rumori commuta l'apparecchio nell'esercizio "standby" e provvede ad un
basso consumo di energia
EKI 1029 ricevitore a piu' canali a raggi infrarossi
Ricevitore a più canali a raggi infrarossi con alimentazione mediante accumulatori e filtro soppressore
di rumore per l'impiego negli impianti per conferenze e di comando, costruito con il trasmettitore a più
canali Sennheiser SI 1029 o SI 1029-5.
1Diodi di ricezione a raggi infrarossi
2Regolatore di volume
3Accumulatore BA 1029
4Selettore canali
5Presa collegamento cuffia con contatto di commutazione (inserimento/disinserimento)
6Selettore canali A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

9
Versioni
Tipo: EKI 1029-7 N. art.: 03475 (7 canali, regolatore giallo volume)
EKI 1029-12 N. art.: 03252 (12 canali, regolatore grigio volume)
EKI 1029 PLL - 16 N. art.: 03627 (16 canali, regolatore blu volume)
EKI 1029 PLL - 32 N. art.: 04623 (32 canali, regolatore blu volume)
Collegamento ricevitore
Ricevitori magnetici o dinamici mono vengono collegati alla presa . Per il ricevitore dati vedi il
paragrafo "Accessori".
Dati di collegamento
Tipo di presa: ø 3,5 mm, presa mono, max. tensione di uscita: 0,9 Veff / 200 Ω
Fissaggio del ricevitore
Fissare l'apparecchio con una clip, portare il ricevitore sopra il vestito e non oscurare le lenti di
ricezione . Il ricevitore può essere posto anche sul tavolo.
Messa in funzione
Il ricevitore viene inserito infilando la spina di collegamento del ricevitore alla presa . Selezionare il
canale con l'interruttore (EKI 1029 PLL-32: + ), registrare il volume con il regolatore .
Carica degli accumulatori
Caricare gli accumulatori a seconda del bisogno, infilando a tale scopo il ricevitore nell'apparecchio di
carica L 1029-75.
Accessori (non compresi nella fornitura)
HD 410 D (N. art. 02146) cuffia aperta con appoggi auricolari in materiale sintetico
HD 1019 (N. art. 03985) cuffia aperta con imbottitura auricolare in rete di espanso
TC 2-26 (N. art. 05115) interruttore Stetoset leggero
TC 2-36 (N. art. 05116) ricevitore a staffa auricolare con imbottitura rete in espanso
L 1029-75 (N. art. 03371) valigetta di carica e di trasporto (versione 230 V)
L 1029-75 UK (N. art. 03543} valigetta di carica e di trasporto (tensione UK)
L 1029-75 120 V (N. art. 03544) valigetta di carica e di trasporto (tensione 120 V)
Dati tecnici
Tipo di modulazione FM
Frequenze portanti 55 kHz - 1335 kHz
Gamma di trasmissione 50...8.000 Hz
Resistenza terminale 25 ohm - 2000 ohm
Possibilità di collegamento per ricevitore presa jack mono 3,5 mm con contatto di commutazione
Alimentazione corrente modulo accumulatore innestabile; 2,5 V / 170 mAh
Tempo di esercizio ca. 30 h
Rapporto segnale / disturbo > 52 dB(A)
Peso ca. 100 g
Con riserva di modifiche

10
Caracteristicas
• Solución económica y no perjudicial para el medio ambiente, gracias al acumulador intercambiable
BA 1029
• Tiempo de servicio de 30 h. Conexión/desconexión por medio del casquillo del auricular
• Supresión de ruidos que conmuta el aparato a estado de espera ("Standby"), disminuyendo así el
consumo de energía
Receptor pluricanalico por infrarrojos
Receptor pluricanálico por infrarrojos alimentado por acumulador, utilizable en instalaciones de
conferencias y órdenes, establecidas con el transmisor pluricanálico SI 1029 o SI 1029-5 de Sennheiser.
1Diodos receptores IR
2Regulador del volumen
3Acumulador BA 1029
4Selector de canales
5Casquillo de conexión de auriculares con contacto de conmutación (Con./Desc.)
6Selector de canales A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

11
Modelos
Tipo: EKI 1029-7 Núm. ref. 03475 (7 canales, regulador de volumen amarillo)
EKI 1029-12 Núm. ref. 03252 (12 canales, regulador de volumen gris)
EKI 1029 PLL - 16 Núm. ref. 03627 (16 canales, regulador de volumen azul)
EKI 1029 PLL - 32 Núm. ref. 04623 (32 canales, regulador de volumen azul)
Conexion para el auricular
Los auriculares magnéticos o dinámicos mono se conectan al casquillo .
Auriculares apropiados: véase el párrafo "Accesorios".
Datos de conexion
Tipo de casquillo: 3,5 mm ø, jack mono, tensión máxima de salida: 0,9 Veff/200 Ω
Fijacion del receptor
Fijar el aparato con un clip, llevando el receptor sobre las prendas de vestir y sin cubrir el lente
receptor . El receptor también puede colocarse sobre una mesa.
Funcionamiento
El receptor queda conectado al insertar el enchufe del auricular en el casquillo . Con el interruptor
selector (EKI 1029 PLL-32: + ) elegir el canal; regular el volumen con el regulador .
Carga de los acumuladdres
Después de usarlos, cargar los acumuladores; a tal fin calar el receptor en el cargador L 1029-75.
Accesorios (no incluidos en el suministro)
HD 410 D (Núm. ref. 02146) Auricular abierto con almohadillas de plástico
HD 1019 (Núm. ref. 03985) Auricular abierto con almohadillas de redecilla
TC 2-26 (Núm. ref. 05115) Auricular ligero Stetoset
TC 2-36 (Núm. ref. 05116) Auricular abierto con almohadillas de redecilla
L 1029-75 (Núm. ref. 03371) Maletín cargador (versión de 230 V)
L 1029-75 UK (Núm. ref. 03543} Maletín cargador (versión UK)
L 1029-75 120 V (Núm. ref. 03544) Maletín cargador (versión de 120 V)
Datos tecnicos
Tipo de modulación FM
Frecuencias portadoras 55 kHz - 1335 kHz
Gama de transmisión 50...8.000 Hz
Resistencia terminal 25 Ohmios - 2000 Ohmios
Posibilidad de conexión para auriculares Jack de conexión 3,5 mm con contacto de conexión
Alimentación de corriente Módulo de acumuladores insertable, 2,5 V / 170 mAh
Tiempo de servicio aprox. 30 h
Relación señal/ruido > 52 dB(A)
Peso 100 g, aproximadamente
Reserva de modificaciones

12
Kenmerken
• Milieuvriendelijke en economische oplossing door de oplaadbare accu BA 1029
• Een bedrijfstijd van ca. 30 uur. Aan-/uitschakeling d.m.v. bus op hoofdtelefoon
• Het ruisfilter schakelt het apparaat op "standby" werking en zorgt op deze wijze dus voor een laag
energieverbruik
EKI 1029 infrarood meerkanaals ontvanger
Een met een accu gevoed IR meerkanaals ontvanger met ruisfilter voor toepassing in conferentie- en
commando-installaties, die zijn opgebouwd met de Sennheiser multikanaal zender SI 1029 of SI 1029-5.
1IR ontvangstdiode
2Volumeregelaar
3Accu BA 1029
4Kanaalkeuzeschakelaar
5Aansluitbus voor hoofdtelefoon met schakelcontact (aan/uit)
6Kanaalkeuzeschakelaar A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

13
Uitvoeringen
Type: EKI 1029-7 Art.nr.: 03475 (7 kanalen, gele volumeregelaar)
EKI 1029-12 Art.nr.: 03252 (12 kanalen, grijze volumeregelaar)
EKI 1029 PLL - 16 Art.nr.: 03627 (16 kanalen, blauwe volumeregelaar)
EKI 1029 PLL - 32 Art.nr.: 04623 (32 kanalen, blauwe volumeregelaar)
Aansluiting voor de hoofdtelefoon
Magnetische of dynamische mono-hoofdtelefoons worden op de bus aangesloten. Zie voor geschikte
hoofdtelefoons het hoofdstuk "Accessoires".
Aansluitgegevens
Bus: ø 3,5 mm, monostekker, max. uitgangsspanning: 0,9 Veff/200 Ω
Bevesting van de ontvanger
Het apparaat met een clip bevestigen, de ontvanger boven de kleding dragen en de ontvangstlens 
niet afschermen. De ontvanger kan ook op de tafel worden gelegd.
Inbedrijfstellen
Door de stekker van de hoofdtelefoon in bus te steken wordt de ontvanger ingeschakeld. Met
schakelaar (EKI 1029 PLL-32: + ) het kanaal kiezen en met de regelaar het volume regelen.
Het opladen van de accu's
De accu's na gebruik opladen. Hiervoor de ontvangers in het laadapparaat L 1029-75 plaatsen.
Accessoires (behoren niet tot de leveringsomvang)
HD 410 D (art.nr. 02146) open hoofdtelefoon met kunststof oorkussens
HD 1019 (art.nr. 03985) open hoofdtelefoon met oorkussens van schuimrubber
TC 2-26 (art.nr. 05115) lichtgewicht Stetoset hoofdtelefoon
TC 2-36 (art.nr.05116) oorbeugel hoofdtelefoon met oorkussens van schuimrubber
L 1029-75 (art.nr. 03371) oplaad- en transportkoffer (230 V uitvoering)
L 1029-75 UK (art.nr. 03543} oplaad- en transportkoffer (UK uitvoering)
L 1029-75 120 V (art.nr. 03544) oplaad- en transportkoffer (120 V uitvoering)
Technische gegevens
Modulatie FM
Dragerfrequenties 55 kHz - 1335 kHz
Zendbereik 50...8.000 Hz
Afsluitweerstand 25 ohm - 2000 ohm
Aansluitmogelijkheid voor hoofdtelefoon 3,5 mm mono stekkerbus met schakelcontact
Voedingsspanning insteekbaar accumoduul; 2,5 V/170 mA
Bedrijfstijd ca. 30 h
Stoorafstand > 52 dB(A)
Gewicht ca. 100 g
Wijzigingen voorbehouden

14
Karakteristika
• Miljövänlig och ekonomisk med bytesackumulator BA 1029
• Livslängd ca 30 h. In-/urkoppling via hörlursuttag
• Brusspärren kopplar mottagaren till "standby" för låg energiförbrukning
EKI 1029 infraröd-flerkanalsmottagare
Ackumulatorstyrd IR-flerkanalsmottagare med brusspärr för användning i konferens- och
kommunikationssystem som byggts upp med Sennheiser-flerkanalssändare SI 1029 A eller SI 1029-5.
1IR-mottagardioder
2Volymkontroll
3Ackumulator BA 1029
4Kanalomkopplare
5Hörlursuttag med brytarkontakt (till/från)
6Kanalomkopplare A/B, A= 0-15 / B = 16-31 (EKI 1029 PLL-32)

15
Utföranden
Modell: EKI 1029-7 Artikelnr: 03475 (7 kanaler, gult volymreglage)
EKI 1029-12 Artikelnr: 03252 (12 kanaler, grått volymreglage)
EKI 1029 PLL-16 Artikelnr: 03627 (16 kanaler, blått volymreglage)
EKI 1029 PLL-32 Artikelnr: 04623 (32 kanaler, blått volymreglage)
Hörlursuttag
Magnetiska eller dynamiska mono-hörlurar ansluts till uttag .
För lämpliga hörlurar se avsnitt "Tillbehör".
Anslutningsdata
Uttag: 3,5 mm Ø, mono-jackpropp, max utgångsimpedans: 0,9 Veff/200 Ω
Påfästning av mottagare
Fäst mottagaren med clips på kläderna; mottagarlinserna får inte skuggas. Mottagaren kan även
ställas på bord.
Inkoppling
När hörlursstickproppen ansluts i uttag inkopplas mottagaren. Inställning av kanal med
omkopplaren (EKI 1029 PLL-32: + ), volymkontroll med reglage .
Laddning av ackumulatorer
För laddning ackumulatorn placera mottagaren efter varje användning i laddaren L 1029-75.
Tillbehör (ingår ej i leverans)
HD 410 D (artikelnr 02146) öppna hörlurar med lurskydd i plast
HD 1019 (artikelnr 03985) öppna hörlurar med cellplastnät
TC 2-26 (artikelnr 05115) lätta stetoset-hörlurar
TC 2-36 (artikelnr 05116) bygelhörlurar med cellplastnät
L 1029-75 (artikelnr 03371) laddar- och transportväska (230V-utförande)
L 1029-75 UK (artikelnr 03543} laddar- och transportväska (UK-utförande)
L 1029-75 120 V (artikelnr 03544) laddar- och transportväska (120V-utförande)
Tekniska data
Modulationsart FM
Bärfrekvenser 55 kHz - 1335 kHz
Överföringsområde 50...8.000 Hz
Slutstegsresistans 25 Ω- 2000 Ω
Anslutningsmöjlighet för hörlurar 3,5 mm-mono-jackuttag med brytarkontakt
Strömförsörjning instickbar ackumulatormodul; 2,5V / 170 mAh
Brukstid ca. 30 h
Störningsavstånd > 52 dB(A)
Vikt ca. 100 g
Rätt till ändring förbehålls

Sennheiser electronic GmbH & Co. KG
D-30900 Wedemark
Tel. [phone] / 600-0
Publ. 1/98
46772 / A04
Printed in Germany
Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im Internet unter
„http://www.sennheiser.com“.
Up to date information on Sennheiser products can also be found on the Internet under
“http://www.sennheiser.com”.
Vous trouverez également toutes les informations actuelles relatives aux produits Sennheiser
sur Internet, sous “http://www.sennheiser.com“.
Informazioni attuali sulla gamma di prodotti Sennheiser sono disponibili anche in Internet
al sito „http://www.sennheiser.com“.
También en Internet, bajo „http://www.sennheiser.com“ obtendrá Vd. informaciones
actuales sobre los productos Sennheiser.
Actuele informatie met betrekking tot Sennheiser producten vindt u ook op Internet
onder “http://www.sennheiser.com“.
