SharkBite 23100 Manual

Connection Assembly
Cut the tube so that a clean, straight end is provided. Slide the crimp
ring over the tube end. Insert the tting into the tubing until the
shoulder of the tting contacts the tubing end. Position the crimp ring
1/8" to 1/4" (3.2 to 6.4 mm) from the cut end of the tubing. Place the
opened jaws of the PEX Crimp Tool around the crimp ring. Check to
be sure that the crimp ring is still properly positioned. Compress the
tool handles to complete the assembly.
CHECK ALL CRIMPS WITH GO/NO-GO GAGE
Gaging Procedure
1. Determine proper size of tubing: 3/8", 1/2", 3/4" or 1"
2. If GO cavity ts over crimped ring and NO-GO does not, tool is
crimping properly.
3. If GO cavity does not t then handle distance must be increased.
4. If GO ts—check NO-GO. If NO-GO ts over crimped ring, the ring is
over-crimped, decrease handle distance. Recheck.
NOTE: Over-crimped and under-crimped rings must be removed from
tubing. Crimp with a new copper ring.
Adjustment Procedure
1. Close tool handles until pre-load is reached (this is the point at
which jaws touch). Tool should not be completely closed.
2. Measure the distance between dots on the handle ends as shown.
8" - 8-3/4" is the correct distance. If the distance is not 8" - 8-3/4"
the tool must be adjusted.
3. To change the handle ends distance, remove the #6-32 eccentric
lock screw with an Allen wrench and push up eccentric from back.
Rotate eccentric counter-clockwise to increase the handle distance
and clockwise to decrease handle distance. Move eccentric until
hand distance is between 8" - 8-3/4". Push down eccentric and
re-install the #6-32 lock screw in the appropriate hole which most
closely yields the desired handle distance.
4. Recheck the set distance aer making three crimps. The distance
should be 8" - 8-3/4" between the “dots” on the handles.
5. Check the crimps with the go/no-go gauge provided. If satisfactory
crimps do not result, the tool is likely worn and should be replaced.
Tool Maintenance
1. Check tool calibration daily. It
is recommended that at least
the rst and last crimps of the
day are tested.
2. Never exceed the specied
handle distance when
adjusting your crimp tool.
Premature wear will result.
3. Lubricate linkages on a regular
basis to maximize tool life.
Oetiker, Inc. 6317 Euclid Street, Marlette, Michigan 48453
[e-mail] | [phone] | oetiker.com
Crimps conform to ASTM F 1807
Instruction Guide
Multi-Head PEXCrimp Tool Kit
#23100
sharkbite.com |[phone]

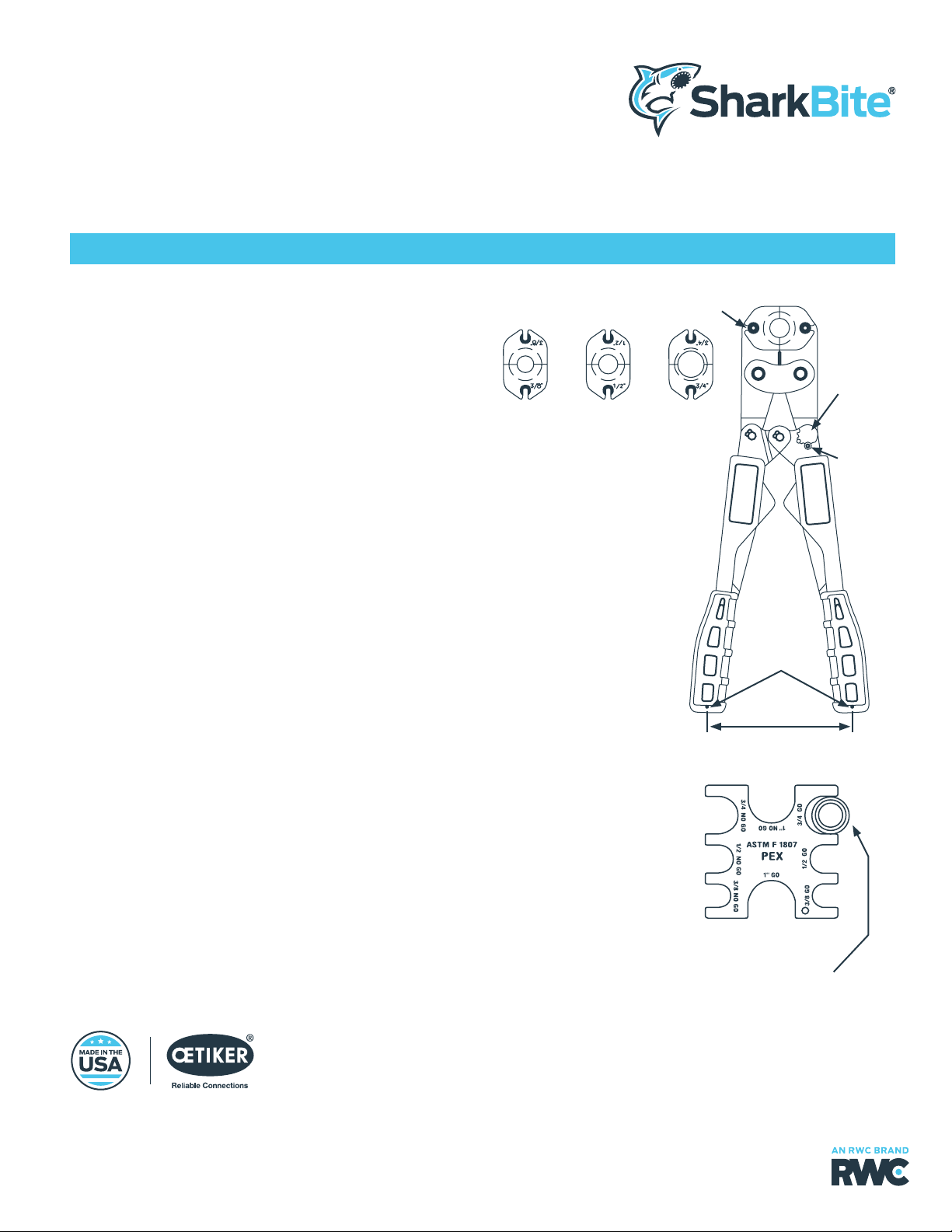

Gage all crimps as shown.
Eccentric
Lock
Screw
“Dots”
8" - 8-3/4"
Handle Pre Load
To insert/remove dies open tool fully and
push up plunger pin from back side of tool.
3/8", 1/2" and 3/4" PEX inserts
(Tool without die set crimps 1")
Warranty
When properly maintained and
used as intended, the PEX Crimp
Ring Tool is warranted against
materials and manufacturing
defects for a period of 1 year from
date of purchase. This Warranty
does not cover defects or
damage arising from improper
installation, lack of or improper
maintenance, improper storage
or handling, ordinary wear and
tear, misuse, abuse or accident,
or use with unauthorized tool
or parts. Liability is limited to
repair or replacement of tool
or component parts which are
determined defective as covered
by this Warranty.
23100INSREV1-21

Montaje de Conexiones
Corte el tubo para que el extremo quede limpio y recto. Deslice el anillo de
engarce sobre el extremo del tubo. Inserte el accesorio dentro del tubo hasta
que el reborde del accesorio haga contacto con el extremo del tubo. Coloque el
anillo de engarce de 1/8" a 1/4" (3,2 a 6,4 mm) desde el extremo cortado del
tubo. Ubique las mordazas abiertas de la engarzadora para PEX alrededor del
anillo de engarce. Asegúrese de vericar que el anillo de engarce aún esté en
la posición correcta. Apriete el mango de la herramienta para completar el
montaje.
VERIFIQUE TODOS LOS ENGARCES CON UN CALIBRE DEL TIPO PASA/NO
PASA
Procedimiento de Calibración
1. Determine el tamaño adecuado del tubo: 3/8", 1/2", 3/4" o 1"
2. Si el oricio del tipo PASA encaja en el anillo de engarce y el del tipo NO PASA
no, la herramienta está engarzando correctamente.
3. Si el oricio del tipo PASA no encaja, se debe aumentar la distancia del
mango.
4. Si el oricio del tipo PASA encaja, verique el del tipo NO PASA. Si el oricio
del tipo NO PASA encaja en el anillo de engarce, está demasiado engarzado.
Reduzca la distancia del mango. Vuelva a vericar.
NOTA: Los anillos demasiado engarzados o los que no estén sucientemente
engarzados deben retirarse del tubo. Engarce con un anillo de cobre nuevo.
Procedimiento de Ajuste
1. Cierre el mango de la herramienta hasta alcanzar el estado previo a la carga
(es el punto en el que se tocan las mordazas). La herramienta no debe
cerrarse por completo.
2. Mida la distancia entre los puntos que se encuentran en los extremos del
mango, como se muestra en la imagen. La distancia correcta es de 8" a
8-3/4". Si la distancia no es de 8 a 8-3/4", se debe ajustar la herramienta.
3. Para cambiar la distancia de los extremos del mango, retire el tornillo de
bloqueo del excéntrico N.° 6-32 con una llave Allen y levante el excéntrico
desde atrás. Gire el excéntrico hacia la izquierda para aumentar la distancia
del mango y hacia la derecha para reducirla. Mueva el excéntrico hasta que la
distancia del mango esté entre 8 y 8-3/4". Empuje el excéntrico hacia abajo
y vuelva a instalar el tonillo de bloqueo N.°6-32 en el oricio adecuado que
gener e la distancia del mango que más se acerque a la deseada.
4. Vuelva a vericar la distancia congurada luego de realizar tres engarces. La
distancia debería ser de 8 a 8-3/4" entre los “puntos” que se encuentran en
los mangos.
5. Verique los engarces con el calibre del tipo pasa/no pasa que se incluye. Si
los engarces obtenidos no son satisfactorios, es probable que la herramienta
esté desgastada y deba reemplazarse.
Mantenimiento de la
Herramienta
1. Verique todos los días que la
herramienta esté calibrada. Se
recomienda someter a prueba por
lo menos el primer y últimoengarce
del día.
2. Al ajustar su engarzadora, nunca
exceda la distancia del mango
especicada. Si lo hace, provocará
un desgaste prematuro.
3. Lubrique periódicamente las
uniones para prolongar la vida útil
de la herramienta.
Garantía
Siempre que se mantenga y utilice de
la forma prevista, la engarzadora para
PEX cuenta con una garantía de 1 año
contra defectos de fábrica y de los
materiales, a partir de la fecha de
adquisición. Esta garantía no cubre
defectos ni daños causados por
instalación inadecuada, falta de
mantenimiento o mantenimiento
inapropiado, almacenamiento o
manipulación inadecuados, deterioro
por uso normal, uso indebido o
abusivo, accidentes ni uso de partes con
productos o piezas no autorizadas. La
responsabilidad se limita a la reparación
o reemplazo de la herramienta o de
piezas que la componen y determinadas
como defectuosas, según se cubran en
esta garantía.
