SharkBite 865894 Manual

Oetiker, Inc. 6317 Euclid Street, Marlette, Michigan 48453
[e-mail] | [phone] | oetiker.com
Tool Maintenance
1. Check tool calibration daily.
It is recommended that at
least the rst and last crimps
of the day are tested.
2. Never exceed the specied
handle distance when
adjusting your crimp tool.
Premature wear will result.
3. Lubricate linkages on a
regular basis to maximize
tool life.
Warranty
When properly maintained
and used as intended, the PEX
Crimp Ring Tool is warranted
against materials and manu-
facturing defects for a period
of 1 year from date of purchase.
This Warranty does not cover
defects or damage arising from
improper installation, lack
of or improper maintenance,
improper storage or handling,
ordinary wear and tear, misuse,
abuse, accident or use of parts
with unauthorized products
or parts. Liability is limited to
repair or replacement of tool or
component parts which are
determined defective as
covered by this Warranty.
Connection Assembly
Cut the tube so that a clean, straight end is provided. Slide the crimp
ring over the tube end. Insert the tting into the tubing until the
shoulder of the tting contacts the tubing end. Position the crimp ring
1/8"to 1/4"(3.2 to 6.4 mm) from the cut end of the tubing. Place the
opened jaws of the PEX Crimp Tool around the crimp ring. Check to
be sure that the crimp ring is still properly positioned. Compress the
tool handles to complete the assembly.
CHECK ALL CRIMPS WITH GO/NO-GO GAGE
Gaging Procedure
1. Determine proper size of tubing: 3/8", 1/2", 3/4" or 1"
2. If GO cavity ts over crimped ring and NO-GO does not, tool is
crimping properly.
3. If GO cavity does not t then handle distance must be increased.
4. If GO ts—check NO-GO. If NO-GO ts over crimped ring, the ring is
over-crimped, decrease handle distance. Recheck.
NOTE: Over-crimped and under-crimped rings must be removed from
tubing. Crimp with a new copper ring.
Adjustment Procedure
1. Close tool handles until pre-load is reached (this is the point at
which jaws touch). Tool should not be completely closed.
2. Measure the distance between dots on the handle ends as shown.
8-1/4" - 8-3/4" is the correct distance. If the distance is not 8-1/4" -
8-3/4" the tool must be adjusted.
3. To change the handle ends distance, remove the #6-32 eccentric
lock screw with an Allen wrench and push up eccentric from back.
Rotate eccentric counter-clockwise to increase the handle distance
and clockwise to decrease handle distance. Move eccentric until
hand distance is between 8-1/4" - 8-3/4". Push down eccentric and
re-install the #6-32 lock screw in the appropriate hole which most
closely yields the desired handle distance.
4. Recheck the set distance aer making three crimps. The distance
should be 8-1/4" - 8-3/4" between the “dots” on the handles.
5. Check the crimps with the go/no-go gauge provided. If satisfactory
crimps do not result, the tool is likely worn and should be replaced.
Crimps conform to ASTM F 1807

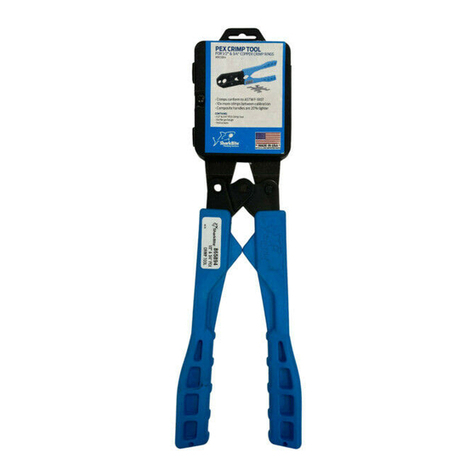

Instruction Guide
1/2" & 3/4"
Large PEX Crimp Tool
#865894
sharkbite.com |[phone]
Gage all crimps as shown.
Eccentric
Lock
Screw
“Dots”
8-1/4" - 8-3/4"
Handle Pre-load
CA865894INSTv3

Mantenimiento de la
Herramienta
1. Verique todos los días que la
herramienta esté calibrada. Se
recomienda someter a prueba
por lo menos el primer y último
engarce del día.
2. Al ajustar su engarzadora, nunca
exceda la distancia del mango
especicada. Si lo hace,
provocará un desgaste
prematuro.
3. Lubrique periódicamente las
uniones para prolongar la vida
útil de la herramienta.
Garantía
Siempre que se mantenga y utilice
de la forma prevista, la engarzadora
para PEX cuenta con una garantía
de 1 año contra defectos de fábrica y
de los materiales, a partir de la fecha
de adquisición. Esta garantía no
cubre defectos ni daños causados
por instalación inadecuada, falta de
mantenimiento o mantenimiento
inapropiado, almacenamiento o
manipulación inadecuados,
deterioro por uso normal, uso
indebido o abusivo, accidentes
ni uso de partes con productos o
piezas no autorizadas.
Laresponsabilidad se limita a
la reparación o reemplazo de la
herramienta o de piezas que la
componen y determinadas como
defectuosas, según se cubran en
esta garantía.
Montaje de Conexiones
Corte el tubo para que el extremo quede limpio y recto. Deslice el anillo de
engarce sobre el extremo del tubo. Inserte el accesorio dentro del tubo hasta que
el reborde del accesorio haga contato con el extremo del tubo. Coloque el
anillo de engarce de 1/8" a 1/4" (3,2 a 6,4 mm) desde el extremo cortado del
tubo. Ubique las mordazas abiertas de la engarzadora para PEX alrededor del
anillo de engarce. Asegúrese de vericar que el anillo de engarce aún esté en
la posición correcta. Apriete el mango de la herramienta para completar el
montaje.
VERIFIQUE TODOS LOS ENGARCES CON UN CALIBRE DEL TIPO PASA/NO
PASA
Procedimiento de Calibración
1. Determine el tamaño adecuado del tubo: 3/8", 1/2", 3/4" o 1"
2. Si el oricio del tipo PASA encaja en el anillo de engarce y el del tipo NO PASA
no, la herramienta está engarzando correctamente.
3. Si el oricio del tipo PASA no encaja, se debe aumentar la distancia del
mango.
4. Si el oricio del tipo PASA encaja, verique el del tipo NO PASA. Si el oricio
de tipo NO PASA encaja sobre el anillo de engarce, está demasiado
engarzado. Reduzca la distancia del mango. Vuelva a vericar.
NOTA: Los anillos demasiado engarzados o los que no estén sucientemente
engarzados deben retirarse del tubo. Engarce con un anillo de cobre nuevo.
Procedimiento de Ajuste
1. Cierre el mango de la herramienta hasta alcanzar el estado previo a la carga
(es el punto en el que se tocan las mordazas). La herr mienta no debe
cerrarse por completo.
2. Mida la distancia entre los puntos que se encuentran en los extremos del
mango, como se muestra en la imagen. La distancia correcta es de 8-1/4" a
8-3/4". Si la distancia no es de 8-1/4" a 8-3/4", se debe ajustar la herramienta.
3. Para cambiar la distancia de los extremos del mango, retire el tornillo de
bloqueo del excéntrico N.°6-32 con una llave Allen y levante el excéntrico
desde atrás. Gire el excéntrico hacia la izquierda para aumentar la distancia
del mango y hacia la derecha para reducirla. Mueva el excéntrico hasta que la
distancia del mango esté entre 8-1/4" y 8-3/4". Empuje el excéntrico hacia
abajo y vuelva a instalar el tornillo de bloqueo N.°6-32 en el oricio adecuado
que genere la distancia del mango que más se acerque a la deseada.
4. Vuelva a vericar la distancia congurada luego de realizar tres engarces. La
distancia debería ser de 8-1/4" a 8-3/4" entre los “puntos” que se encuentran
en los mangos.
5. Verique los engarces con el calibre del tipo pasa/no pasa que se incluye. Si
los engarces obtenidos no son satisfactorios, es probable que la herramienta
esté desgastada y deba reemplazarse.
Engarzadora para PEX Grande de
1/2" y 3/4"
N.°865894
Oetiker, Inc. 6317 Euclid Street, Marlette, Michigan 48453
[e-mail] | [phone] | oetiker.com
Las engarzadoras cumplen con las especificaciones de ASTM F 1807
Guía de Instrucciones
sharkbite.com |[phone]
Calibre todos los engarces
como se muestra en la imagen.
Excéntrico
Tornillo de
bloqueo
"Puntos"
8-1/4" - 8-3/4"
Mango previo a la carga
CA865894INSTv3
