Shure Microflex MXN5-C User manual

MXN5-C
Microflex ネットワークシーリングラウド
スピーカー
™
Shure networked ceiling loudspeaker user guide (MXN5W-C). Learn how to install and control this PoE-powered loudspeaker. Control it with
other Shure devices in Designer.
Version: 6.3 (2021-I)

Shure Incorporated
2/26
Table of Contents
MXN5-C Microflex™ネットワークシーリングラウドスピー
カー 3
概要 3
特長 3
MXN5-Cラウドスピーカー部品 3
内容 4
Designerの最適化ワークフローの使用 5
シーリングラウドスピーカーの取り付け5
電源への接続 10
電源LED動作 10
グリルの塗装 11
Reset Button 11
Shure Designerソフトウェアによるデバイスの制御 11
How to Update Firmware Using Designer 12
ファームウェアバージョン 12
SystemOnの互換性 12
ラウドスピーカーDanteチャンネル 13
Dante入力の使用 13
ダンテ出力の使用 13
ラウドスピーカーへの信号のルーティング 13
複数のラウドスピーカーへの信号のルーティング 14
各ラウドスピーカーへの個別ルーティング 14
ラウドスピーカー間の信号のルーティング 14
デバイスの高さと聴者の高さの設定 15
DSP設定 16
パラメトリックイコライザー（PEQ）16
遅延 18
リミッタ 18
信号発生器 18
ラウドスピーカーのミュート 18
暗号化 19
AES67 19
Shureデバイスからの音声送信 20
異なる音声ネットワークプロトコルを使ってデバイスから音
声を受信する 20
Danteネットワーキングのスイッチとケーブルに関する推奨事
項20
Shureデバイス用Danteフロー 21
IPポートとプロトコル 21
EASEファイルはオンラインで入手可能 23
Using Command Strings 23
仕様 23
オプション及び交換パーツ 24
カスタマーサポートへのお問い合わせ 24
安全のための重要注意事項 24
重要な製品情報 25
Information to the user 26

Shure Incorporated
3/26
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
MXN5-C 
Microflex ネットワークシーリングラウドスピーカー
概要
Shure MXN5-C Microflexネットワークシーリングラウドスピーカーは、音声/ビデオ会議アプリケーション向けに高品質の音声を
再現します。吊天井構成で簡単に設置できるように最適化されたロープロファイル設計により、MXN5はDanteオーディオネット
ワーキングプロトコルを使用して他のShureネットワークPoE対応音声デバイスとシームレスに統合されます。
特長
ラウドスピーカーの技術的要素
音声/ビデオ会議アプリケーションで音声了解度に最適化された事前調整された周波数特性
ほとんどの吊天井設備と互換性のあるロープロファイル、浅型設計
5.25インチウーファー付きの2ウェイドライバーシステム
PoE/PoE+対応により、外部アンプ不要
統合されたShure DSPユーティリティ：EQ、遅延、リミッタ、および信号/トーンジェネレーター
2つのDante入力と1つのDante出力
AES67互換
ソフトウェアベースの構成とコントロール
簡単なセットアップと構成のためのShure Designerシステム構成ソフトウェア
リモート管理とトラブルシューティングのためのSystemOn音声アセット管理ソフトウェア
Shureネットワーク音声暗号化
クリーンなデザイン要素
吊天井環境に目立ちにくく溶け込む美観設計
磁石式で塗装対応のグリルは取り外しでき、スピーカー全体をシームレスにカバー
取り外し可能なShureロゴ
UL 2043プレナム等級
迅速かつ容易な取り付けのためのタイルブリッジアクセサリー
™

Shure Incorporated
4/26
1.
2.
3.
4.
5.
6.
7.
8.
◦
◦
9.
10.
11.
12.
•
•
MXN5-Cラウドスピーカー部品
タイルブリッジ（別売）
フレキシブルコンジットクランプ
カバープレート
セカンダリーアタッチメントポイント
取り付けアーム
グリルの固定具（ナイロン6/6）
グリル
ネットワークポート
ネットワーク速度LED（オレンジ色）：
消灯 = 10/100 Mbps
点灯 = 1 Gbps
ネットワークステータスLED（緑色）：
消灯 = ネットワークリンクがありません
点灯 = ネットワークリンクが確立しています
点滅 = ネットワークリンクが動作中です
取り付けアーム用ネジ
グリル安全固定具用ポスト
電源LED
リセットボタン
内容
Loudspeaker
Magnetic grille with removable Shure logo

Shure Incorporated
5/26
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
1.
2.
•
•
Flexible conduit clamp
Cover plate
Designerの最適化ワークフローの使用
Designerの最適化ワークフローにより、少なくとも1つのマイクロホンと1つのオーディオプロセッサーを備えたシステムの接続プ
ロセスを素早く行うことができます。また、最適化により、MXAネットワークミュートボタンがある部屋にミュートコントロール
ルートも作成されます。部屋で［最適化］を選択すると、Designerは次のことを行います。
音声ルートとミュートコントロールルートの作成
音声設定の調整
ミュート同期をオン
該当するデバイスのLEDロジックコントロールの有効化
デバイスの特定の組み合わせに対して、設定が最適化されます。設定をさらにカスタマイズすることもできますが、最適化ワーク
フローは出発点として適しています。
部屋を最適化した後は、ニーズに合わせて設定を確認および調整する必要があります。これらのステップには次のようなものがあ
ります：
不要なルートを削除します。
レベルを確認し、ゲインを調整します。
AECリファレンス信号が正しくルーティングされていることを確認します。
必要に応じてDSPブロックを微調整します。
互換性のあるデバイス：
MXA910
MXA710
MXA310
P300
IntelliMix Room
ANIUSB-MATRIX
MXN5-C
MXAネットワークミュートボタン
最適化ワークフローの使用方法：
関連するすべてのデバイスを部屋に配置します。
［最適化］を選択します。Designerは、機器の組み合わせに合わせてマイクロホンとDSPの設定を最適化します。
デバイスを削除または追加した場合は、もう一度［最適化］を選択します。
シーリングラウドスピーカーの取り付け
天井タイルに取り付ける場合は、タイルブリッジアクセサリーを使用して、ラウドスピーカーの重量を支持します。天井材がラウ
ドスピーカーの重量を安全に支持している場合は、他のタイプの天井にラウドスピーカーを取り付けることができます。
取り付けるには、次の工具などが必要です。
天井に穴を開けるカッターナイフなどの工具
シールドタイプCat5e（またはそれ以上）のイーサネットケーブル
®

Shure Incorporated
6/26
•
•
•
•
1.
2.
3.
4.
1.
2.
3.
4.
1.
ドライバーまたはドリル
セカンダリーアタッチメントポイント用の編組金属ケーブルまたはその他の高強度ワイヤー（別売）
天井タイルに取り付けるためのタイルブリッジ（別売）
他の天井タイプ用の建設前準備ブラケット（別売）
タイル天井
ラウドスピーカーのパッケージまたはタイルブリッジを使用して、タイルに切り込みマークを付けます。
切削工具でタイルに10.5インチ（266 mm）の穴を開けます。
タイルの上にタイルブリッジを付けた天井タイルを再度取り付けます。
手順に従ってラウドスピーカーを接続します。
その他すべての天井
未仕上げの天井では、天井の梁に建設前準備ブラケットを釘またはネジで固定します。天井の梁の上にCat5eケーブルを取
り付けます。天井に必要な仕上げ作業を完了します。
建設前準備ブラケットは、ラウドスピーカーの重量を天井で分配するのに役立ちます。
ラウドスピーカーのパッケージを使用して、天井材に切り込みマークを付けます。
天井材に10.5インチ（266 mm）の穴を開けます。
手順に従ってラウドスピーカーを接続します。
ラウドスピーカーを接続する
Cat5eケーブルをラウドスピーカーに接続します。コンジットが必要な場合は、Cat5eケーブルをコンジットに通してから、
ラウドスピーカーに接続します。

Shure Incorporated
7/26
2.
3.
ドライバーを使用してカバープレートを取り付けます。コンジットを使用する場合は、コンジットコネクターをノックアウ
トに押し込みます。
ラウドスピーカーのセカンダリーアタッチメントポイントと天井のアタッチメントポイントにケーブルを接続します。この
ケーブルは取り付けの安全性をより高めます。

Shure Incorporated
8/26

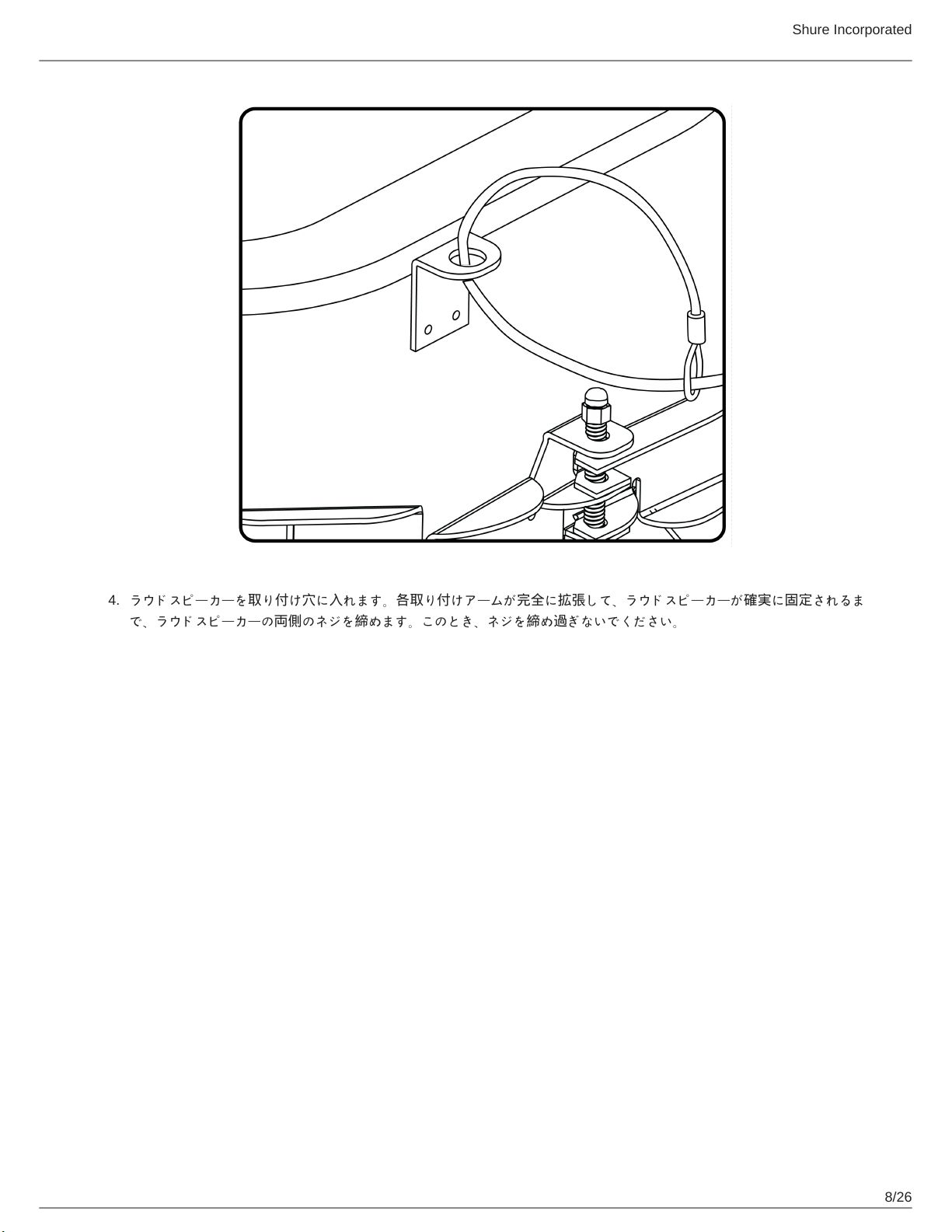

4. ラウドスピーカーを取り付け穴に入れます。各取り付けアームが完全に拡張して、ラウドスピーカーが確実に固定されるま
で、ラウドスピーカーの両側のネジを締めます。このとき、ネジを締め過ぎないでください。

Shure Incorporated
9/26
5. グリルの安全固定具をスライドさせて、ラウドスピーカーのポストに取り付けます。固定具を取り付けるのにネジを外さな
いでください。

Shure Incorporated
10/26

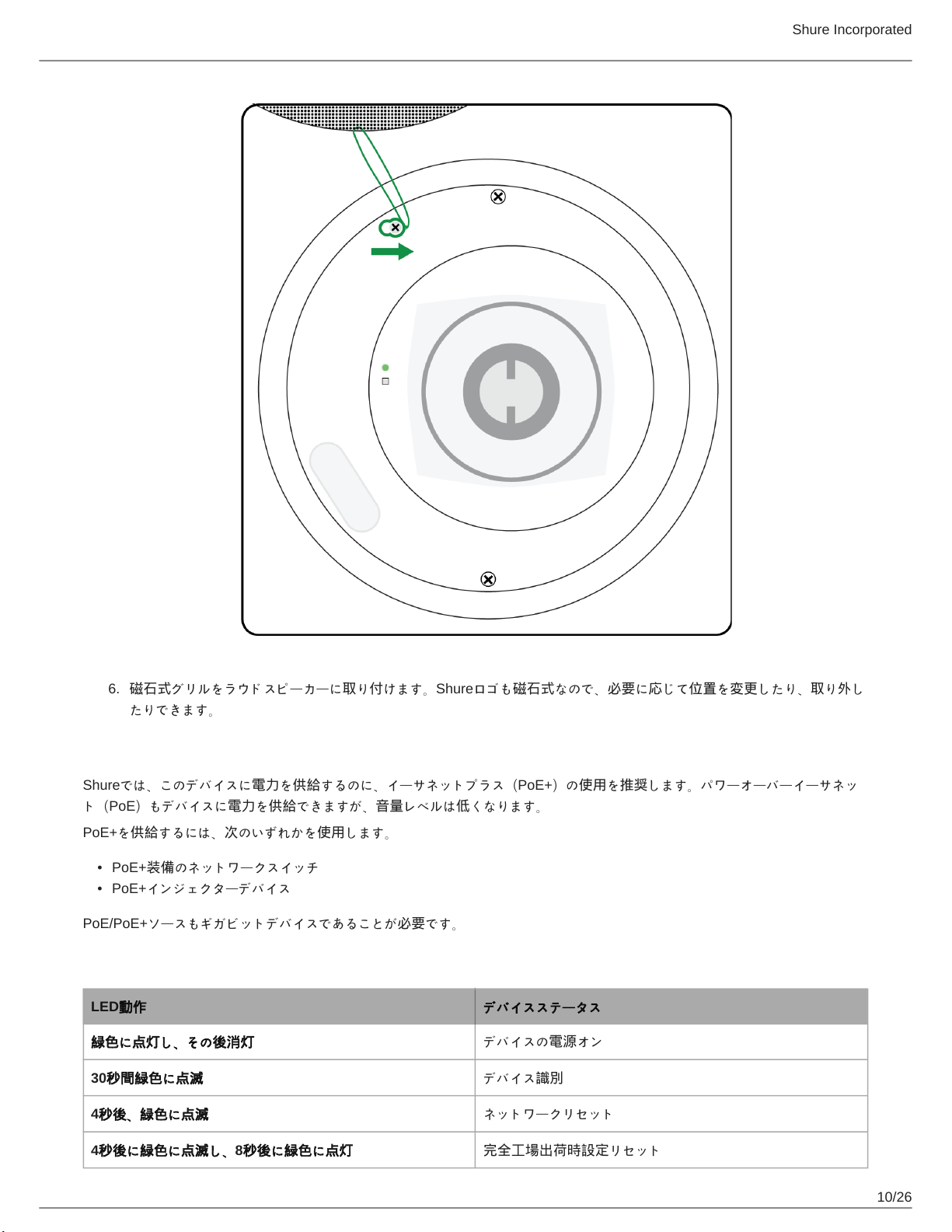

6.
•
•
磁石式グリルをラウドスピーカーに取り付けます。Shureロゴも磁石式なので、必要に応じて位置を変更したり、取り外し
たりできます。
電源への接続
Shureでは、このデバイスに電力を供給するのに、イーサネットプラス（PoE+）の使用を推奨します。パワーオーバーイーサネッ
ト（PoE）もデバイスに電力を供給できますが、音量レベルは低くなります。
PoE+を供給するには、次のいずれかを使用します。
PoE+装備のネットワークスイッチ
PoE+インジェクターデバイス
PoE/PoE+ソースもギガビットデバイスであることが必要です。
電源LED動作
LED動作 デバイスステータス
緑色に点灯し、その後消灯 デバイスの電源オン
30秒間緑色に点滅 デバイス識別
4秒後、緑色に点滅 ネットワークリセット
4秒後に緑色に点滅し、8秒後に緑色に点灯 完全工場出荷時設定リセット

Shure Incorporated
11/26
•
•
•
LED動作 デバイスステータス
赤色 エラー（詳細はイベントログを確認）
オレンジ色に点灯 ファームウェアのアップデート進行中
グリルの塗装
周囲に合わせてラウドスピーカーのグリルを塗装することができます。最良の結果を得るには、次を行います。
プロの家屋塗装業者に依頼します。
ラウドスピーカーから取り外した後にのみグリルを塗装します。
塗装前に、磁石式のShureロゴを取り外します。
Reset Button
To access the reset button, remove the grille.
There are 2 hardware reset options:
Network reset (press button for 4-8 seconds)
Resets all Shure control and audio network IP settings to factory defaults. Power LED flashes green.
Full factory reset (press button for longer than 8 seconds)
Resets all network and Designer settings to the factory defaults. Power LED flashes green, then solid green after 8
seconds.

Shure Incorporated
12/26
1.
2.
3.
4.
1.
2.
3.
4.
•
•
•
Shure Designerソフトウェアによるデバイスの制御
このデバイスの設定をコントロールするには、Shure Designerソフトウェアを使用します。Designerにより、インテグレーターお
よびシステムプランナーはMXAマイクロホンやその他のShureネットワークデバイスを使用したインストールのオーディオカバー範
囲を設計できます。
Designerでデバイスにアクセスするには：
デバイスと同じネットワークに接続されているコンピューターに、Designerをダウンロードしてインストールします。
Designerを開き、［設定］で正しいネットワークに接続していることを確認します。
［オンラインデバイス］をクリックします。オンラインデバイスの一覧が表示されます。
デバイスを識別するには、製品アイコンをクリックして、デバイスのライトを点滅させます。リストからデバイスを選択
し、［構成］をクリックしてデバイスの設定をコントロールします。
詳しくはshure.com/designerをご覧ください。
Shure Web Device Discoveryを使用してデバイスの設定にアクセスすることもできます。
How to Update Firmware Using Designer
Applies to Designer 4.2 and newer.
Before setting up devices, check for firmware updates using Designer to take advantage of new features and improvements.
You can also install firmware using Shure Update Utility for most products.
To update:
Open Designer. If there's new firmware that you haven't downloaded yet, Designer shows a banner with the number of
updates available. Click to download firmware.
Go to Online devices and find your devices.
Choose a firmware version for each device from the Available firmware column. Make sure that no one is editing device
settings during an update.
Select the checkbox next to each device you plan to update and click Update firmware. Devices may disappear from
Online devices during an update. Don't close Designer while updating firmware.
ファームウェアバージョン
ファームウェアをアップデートする際、すべてのハードウェアを同じファームウェアバージョンにアップデートして、一定した動作
が得られるようにします。
すべてのデバイスのファームウェアは、MAJOR. MINOR. PATCH （例1.2.14）の形式です。ネットワーク上のすべてのデバイスの
ファームウェアは、少なくともバージョン番号の「メジャー」と「マイナー」の部分が同じである必要があります（例1.2.x）。
SystemOnの互換性
Shure SystemOnソフトウェアを使用して、このデバイスを監視し、管理することができます。SystemOnをインストールすると、
次の機能が追加されます。
ネットワーク全体のShureデバイスをリモートで監視
電池残量の低下や送信機の不足など、重大な問題に関するリアルタイムの警告を受信
ユーザープロファイルを使用したデバイスへのアクセスのコントロール
詳しくはshure.comをご覧ください。

Shure Incorporated
13/26
1.
◦
2.

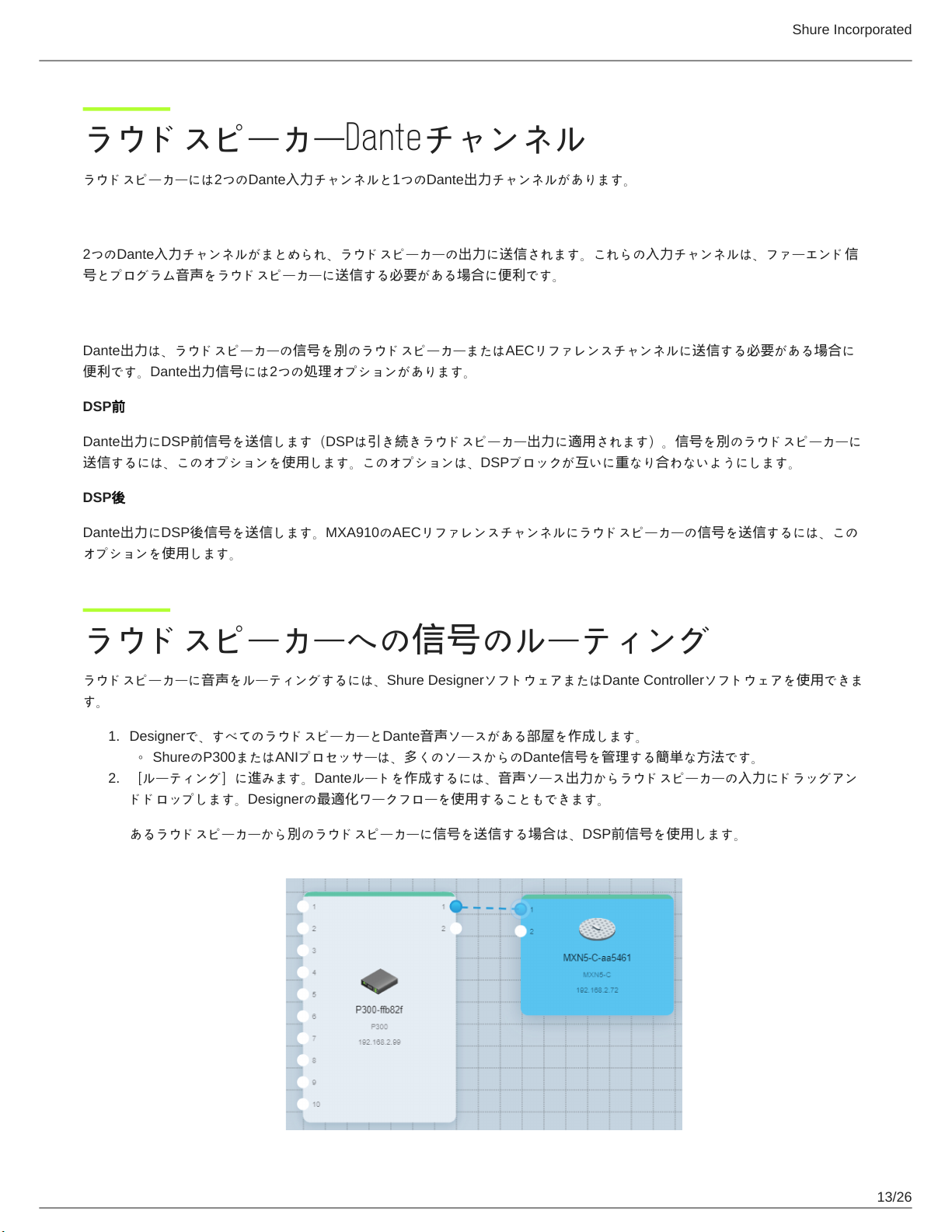

ラウドスピーカーDanteチャンネル
ラウドスピーカーには2つのDante入力チャンネルと1つのDante出力チャンネルがあります。
Dante入力の使用
2つのDante入力チャンネルがまとめられ、ラウドスピーカーの出力に送信されます。これらの入力チャンネルは、ファーエンド信
号とプログラム音声をラウドスピーカーに送信する必要がある場合に便利です。
ダンテ出力の使用
Dante出力は、ラウドスピーカーの信号を別のラウドスピーカーまたはAECリファレンスチャンネルに送信する必要がある場合に
便利です。Dante出力信号には2つの処理オプションがあります。
DSP前
Dante出力にDSP前信号を送信します（DSPは引き続きラウドスピーカー出力に適用されます）。信号を別のラウドスピーカーに
送信するには、このオプションを使用します。このオプションは、DSPブロックが互いに重なり合わないようにします。
DSP後
Dante出力にDSP後信号を送信します。MXA910のAECリファレンスチャンネルにラウドスピーカーの信号を送信するには、この
オプションを使用します。
ラウドスピーカーへの信号のルーティング
ラウドスピーカーに音声をルーティングするには、Shure DesignerソフトウェアまたはDante Controllerソフトウェアを使用できま
す。
Designerで、すべてのラウドスピーカーとDante音声ソースがある部屋を作成します。
ShureのP300またはANIプロセッサーは、多くのソースからのDante信号を管理する簡単な方法です。
［ルーティング］に進みます。Danteルートを作成するには、音声ソース出力からラウドスピーカーの入力にドラッグアン
ドドロップします。Designerの最適化ワークフローを使用することもできます。
あるラウドスピーカーから別のラウドスピーカーに信号を送信する場合は、DSP前信号を使用します。

Shure Incorporated
14/26
•
•
•
複数のラウドスピーカーへの信号のルーティング
複数のラウドスピーカーが設置されている部屋では、Dante出力チャンネルを使用して1つのラウドスピーカーから別のラウドス
ピーカーに信号をルーティングしたり、各ラウドスピーカーに個別に信号をルーティングしたりできます。
各ラウドスピーカーへの個別ルーティング
このメソッドは、次の場合に使用します。
信号が、P300などのBrooklyn IIチップを搭載したデバイスから来る場合、または
信号は、マルチキャストで送信するUltimoチップを搭載したデバイスから来ます
Danteフローの詳細については、よくある質問やAudinateからご覧ください。
Shure P300またはユニキャストDanteフロー制限が高い他のデバイスを使用している場合は、DesignerまたはDante Controllerを
使用して、各ラウドスピーカーに個別に信号をルーティングします。
ラウドスピーカー間の信号のルーティング
このメソッドは、次の場合に使用します。
信号は、Shure ANIなどのユニキャストで送信するUltimoチップを搭載したデバイスから来ています
Danteフローの詳細については、よくある質問やAudinateからご覧ください。
ユニキャストDanteフロー制限が発生した場合は、Dante出力チャンネルを使用して、あるラウドスピーカーから別のラウドスピー
カーにルーティングします。

Shure Incorporated
15/26
1.
2.
3.
4.
5.
1.
2.
◦
◦
◦
3.

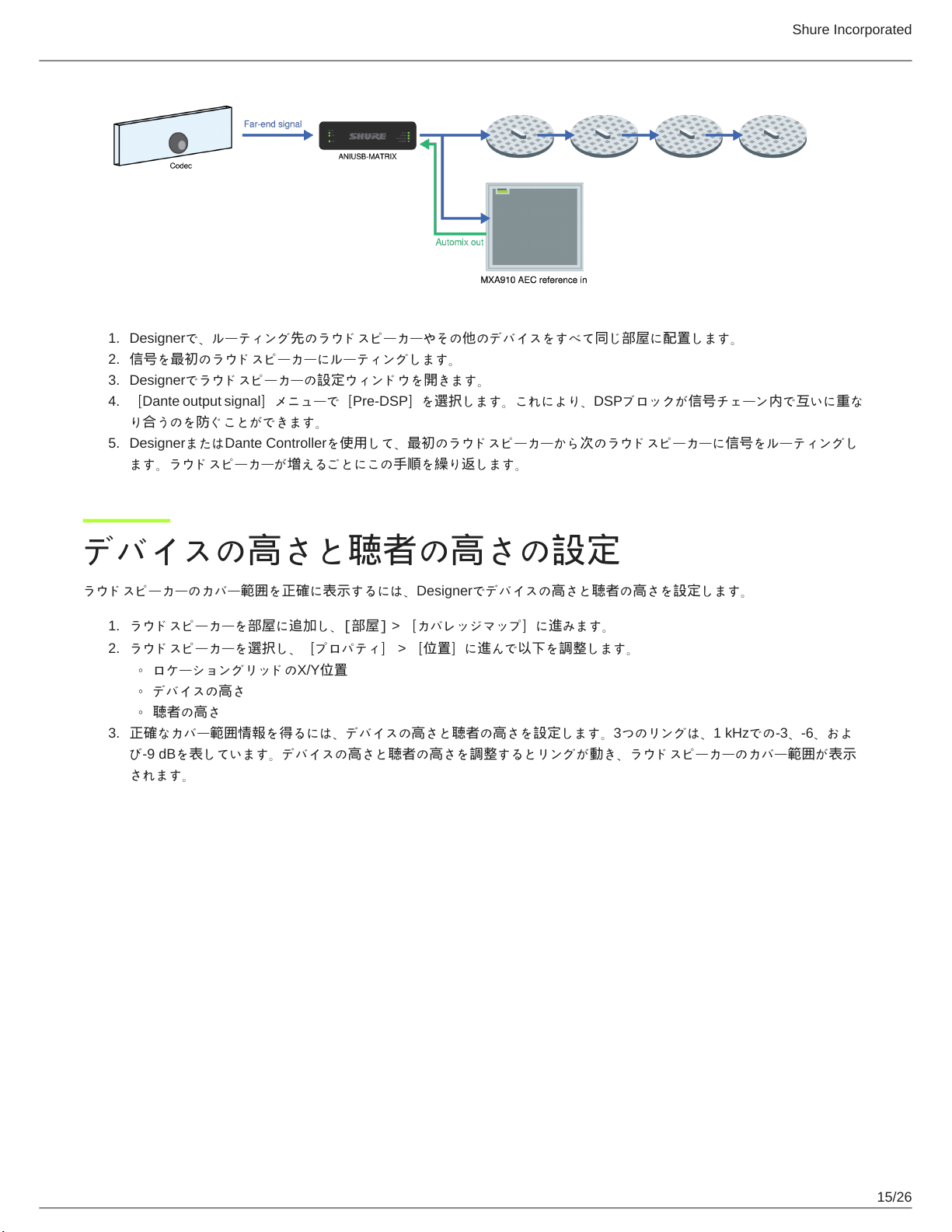

Designerで、ルーティング先のラウドスピーカーやその他のデバイスをすべて同じ部屋に配置します。
信号を最初のラウドスピーカーにルーティングします。
Designerでラウドスピーカーの設定ウィンドウを開きます。
［Dante output signal］メニューで［Pre-DSP］を選択します。これにより、DSPブロックが信号チェーン内で互いに重な
り合うのを防ぐことができます。
DesignerまたはDante Controllerを使用して、最初のラウドスピーカーから次のラウドスピーカーに信号をルーティングし
ます。ラウドスピーカーが増えるごとにこの手順を繰り返します。
デバイスの高さと聴者の高さの設定
ラウドスピーカーのカバー範囲を正確に表示するには、Designerでデバイスの高さと聴者の高さを設定します。
ラウドスピーカーを部屋に追加し、[部屋]> ［カバレッジマップ］に進みます。
ラウドスピーカーを選択し、［プロパティ］ > ［位置］に進んで以下を調整します。
ロケーショングリッドのX/Y位置
デバイスの高さ
聴者の高さ
正確なカバー範囲情報を得るには、デバイスの高さと聴者の高さを設定します。3つのリングは、1kHzでの-3、-6、およ
び-9 dBを表しています。デバイスの高さと聴者の高さを調整するとリングが動き、ラウドスピーカーのカバー範囲が表示
されます。

Shure Incorporated
16/26
•
•
•
EASEファイルは、shure.comで入手できます。
DSP設定
パラメトリックイコライザー（PEQ）
パラメトリックイコライザー（PEQ）で周波数特性を調整し、ラウドスピーカーの音質を最大限に高めます。
イコライザーの一般的用途：
スピーチの了解度の改善
部屋の不規則性を軽減
均一で一貫したカバー範囲のためのシステムチューニング

Shure Incorporated
17/26
4バンドイコライザー
フィルターの種類：
パラメトリック：カスタマイズ可能な周波数範囲内の信号を減衰またはブーストします。
ローカット：選択した周波数以下の音声信号をロールオフします。
ローシェルフ：選択した周波数以下の音声信号を減衰またはブーストします。
ハイカット：選択した周波数以上の音声信号をロールオフします。
ハイシェルフ：選択した周波数以上の音声信号を減衰またはブーストします。
周波数
カット／ブーストするフィルターの中心周波数を選択します。
ゲイン
フィルターのレベルを調整します（+/- 18 dB）。
Q
フィルターの影響を受ける周波数範囲を調整します。この値が大きくなるにつれ、帯域幅は減少します。
幅
フィルターの影響を受ける周波数範囲を調整します。値はオクターブで表されます。
注： Q および幅のパラメーターは、同じ形で等化曲線に影響を及ぼします。相違点は、値の表示方法のみです。

Shure Incorporated
18/26
1.
2.

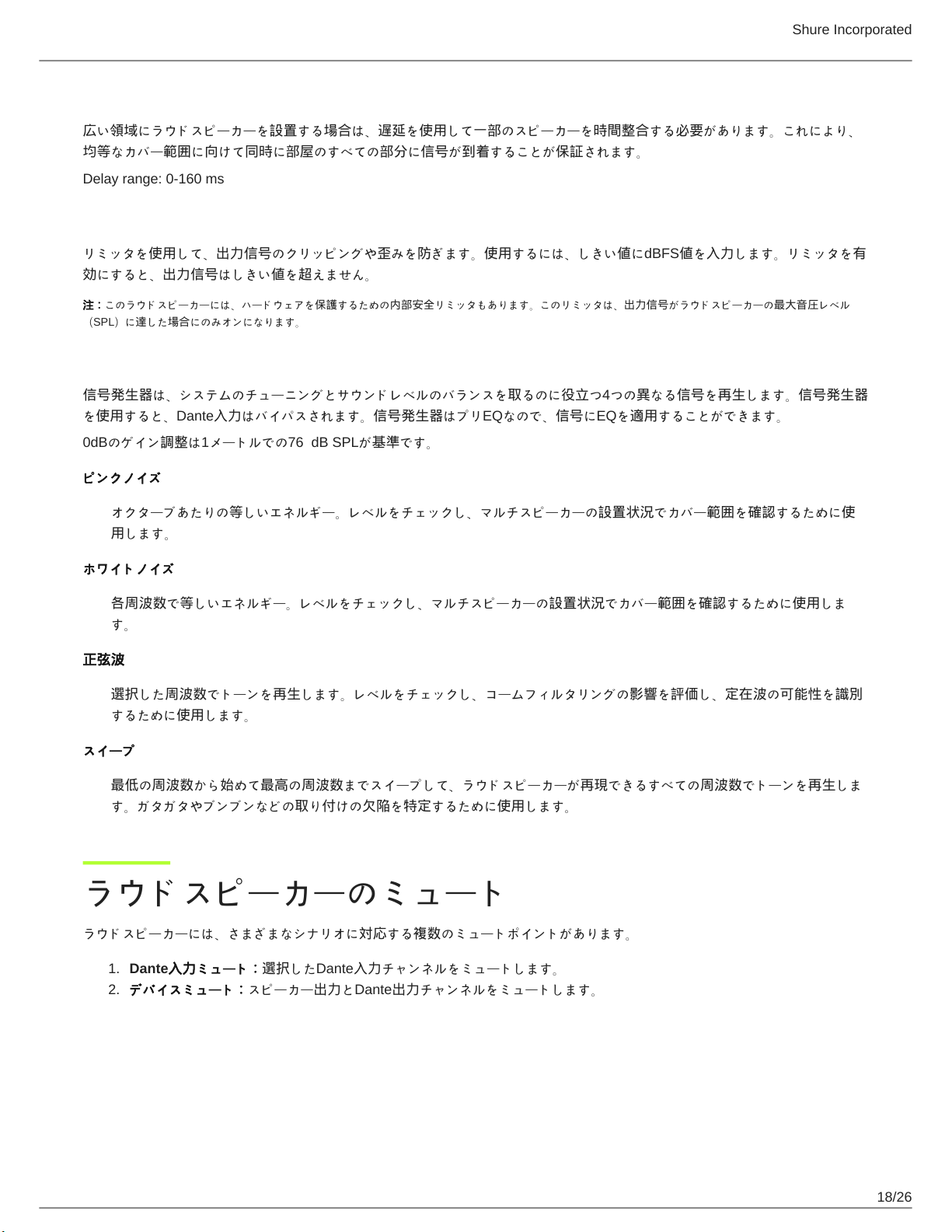

遅延
広い領域にラウドスピーカーを設置する場合は、遅延を使用して一部のスピーカーを時間整合する必要があります。これにより、
均等なカバー範囲に向けて同時に部屋のすべての部分に信号が到着することが保証されます。
Delay range: 0-160 ms
リミッタ
リミッタを使用して、出力信号のクリッピングや歪みを防ぎます。使用するには、しきい値にdBFS値を入力します。リミッタを有
効にすると、出力信号はしきい値を超えません。
注：このラウドスピーカーには、ハードウェアを保護するための内部安全リミッタもあります。このリミッタは、出力信号がラウドスピーカーの最大音圧レベル
（SPL）に達した場合にのみオンになります。
信号発生器
信号発生器は、システムのチューニングとサウンドレベルのバランスを取るのに役立つ4つの異なる信号を再生します。信号発生器
を使用すると、Dante入力はバイパスされます。信号発生器はプリEQなので、信号にEQを適用することができます。
0dBのゲイン調整は1メートルでの76 dBSPLが基準です。
ピンクノイズ
オクターブあたりの等しいエネルギー。レベルをチェックし、マルチスピーカーの設置状況でカバー範囲を確認するために使
用します。
ホワイトノイズ
各周波数で等しいエネルギー。レベルをチェックし、マルチスピーカーの設置状況でカバー範囲を確認するために使用しま
す。
正弦波
選択した周波数でトーンを再生します。レベルをチェックし、コームフィルタリングの影響を評価し、定在波の可能性を識別
するために使用します。
スイープ
最低の周波数から始めて最高の周波数までスイープして、ラウドスピーカーが再現できるすべての周波数でトーンを再生しま
す。ガタガタやブンブンなどの取り付けの欠陥を特定するために使用します。
ラウドスピーカーのミュート
ラウドスピーカーには、さまざまなシナリオに対応する複数のミュートポイントがあります。
Dante入力ミュート：選択したDante入力チャンネルをミュートします。
デバイスミュート：スピーカー出力とDante出力チャンネルをミュートします。

Shure Incorporated
19/26
1.
2.
3.
•
•
暗号化
暗号化は、部屋レベルで動作します。これは、部屋に含まれるすべてのデバイスにこれらの設定がある必要があることを意味しま
す。音声は、アメリカ国立標準技術研究所（NIST）の公表文献FIPS-197の規定に従い、Advanced Encryption
Standard（AES-256）を使用して暗号化されています。サードパーティデバイスでは暗号化がサポートされていません。
暗号化を有効にするには：
部屋で、右上にある （［設定］）をクリックします。
［音声暗号化］を選択します。
［Enable Encryption］を選択します。
その他のオプションを使用すると、暗号化を再キー化したり、暗号化が以前に有効になっていて、不要になった場合に無効にした
りできます。
重要：暗号化を有効にするには：
暗号化は、同じ部屋に存在する、すべての接続済みShureデバイスで有効または無効にする必要があります。
暗号化をオンまたはオフにするには、DanteコントローラーでAES67を無効にする必要があります。AES67の暗号化は現在、
サポートされていません。

Shure Incorporated
20/26
•
•
•
1.
2.
3.
4.
•
AES67
AES67はさまざまなIP音声技術を使用するハードウェアコンポーネント間の通信を可能にするネットワーク音声標準です。この
ShureデバイスはAES67をサポートし、ライブ音声、統合設置およびブロードキャスト用のネットワークシステム内での互換性を
向上させます。
次の情報は、AES67信号の送受信に不可欠なものです。
Dante Controllerソフトウェアを最新バージョンにアップデートして、AES67の[Configuration] タブが表示されることを確認
してください。
暗号化の有効/無効を切り替える前に、Dante ControllerからAES67を無効にする必要があります。
送信機と受信機が両方ともDanteに対応している場合、AES67は利用できません。
Shure製デバイスの対応状況： デバイス2の対応状況：AES67の対応状況
DanteとAES67 DanteとAES67 Dante以外には未対応。
DanteとAES67
Danteを使用しないAES67。他のオー
ディオネットワーキングプロトコルは
使用できます。
対応。
個別のDanteとAES67フローは同時に操作できます。フローの総数は、デバイスのフロー上限によって決定されます。
Shureデバイスからの音声送信
すべてのAES67設定は、Dante Controllerソフトウェアで管理されます。詳細については、『Dante Controllerユーザーガイド』を参
照してください。
Dante ControllerでShure送信機を開きます。
AES67を有効にします。
Shureデバイスを再起動します。
『Dante Controllerユーザーガイド』の指示に従って、AES67フローを作成します。
異なる音声ネットワークプロトコルを使ってデバイスから音声を
受信する
サードパーティ製デバイスの場合：ハードウェアがSAPに対応している場合、デバイスが使用しているルーティングソフトウェアで
フローが識別されます。SAPに未対応の場合、AES67フローを受け取るには、AES67セッションのIDとIPアドレスが必要となりま
す。
Shureデバイスの場合：送信デバイスがSAPに対応している必要があります。Dante Controllerで、送信機（IPアドレスで表示され
る）は、他のDanteデバイスと同様にルーティングできます。
Danteネットワーキングのスイッチとケーブルに関す
る推奨事項
スイッチとケーブルによって音声ネットワークのパフォーマンスが決まります。高品質のスイッチとケーブルを使用して、音声ネッ
トワークの信頼性を高めます。
ネットワークスイッチには次のものが必要です。
ギガビットポート。10/100スイッチは小規模ネットワークでは動作しますが、ギガビットスイッチの方が高い性能を発揮しま
す。
