Siemens Sitraffic Sensus Unit C3077 Manual




C97158-C3077-C143-01-1Q
Sitraffic Sensus Unit C3077
Telepítési és biztonsági utasítások
Installation and Safety Instructions
Installations- und Sicherheitsanweisungen
Instructions d’installation et de sécurité
















8
Câble d’alimentation électrique permanente avec connecteur intermédiaire
Permanent power supply cable with intermediate connector
Festes Spannungsversorgungskabel mit Zwischenverbinder
Cable de alimentación permanente con conector intermedio
* Fusibles non inclus
Fuses not included
Sicherungen nicht mitgeliefert
Fusibles no incluidos
Système électrique du véhicule
Vehicle electrical system
Fahrzeugbordnetz
Sistema eléctrico del vehículo
8 – 32V rouge : tension constante+
red: constant voltage +
rot: Konstantspannung +
rojo: tensión constante +
noir : allumage
black: ignition
schwarz: Zündung
negro: contacto
marron: terre –
brown: ground –
braun: Erde –
marrón: tierra –
Tápkábel fix bekötéshez közbenső csatlakozóval
Permanent power supply cable with intermediate connector
Festeinbaukabel mit Zwischenstecker
Câble d’alimentation électrique permanente avec connecteur intermédiaire
* A biztosíték nem tartozék
Fuses not included
Sicherungen nicht mitgeliefert
Fusibles non inclus
red: constant voltage +
rot: Konstantspannung +
rouge: tension constante +
barna: földelés –
brown: ground –
braun: Erde –
marron: terre –
fekete: gyújtás
black: ignition
schwarz: Zündung
noir: allumage
Jármű elektromos rendszere
Vehicle electrical system
Fahrzeugbordnetz
Système électrique du véhicule
9
piros: folyamatos tápfeszültség+

Printed in Austria · Edition 1 · 06 /2016
licenc feltételek
terms of licence
Lizenzbedingungen
conditions de licence
felhasználói kézikönyv
user manual
Benutzerhandbuch
manuel d‘utilisation
megfelelőségi nyilatkozat
declaration of conformity
Konformitätserklärung
déclaration de conformité
INTERNET
www.siemens.com/mobility-sensusunit-manuals
www.siemens.com/mobility-sensusunit-certificates
www.siemens.com/mobility-sensusunit-license
További dokumentumok találhatók az alábbi weboldalakon:
Continuative documents you will find on following web pages:
Weiterführende Unterlagen finden Sie auf den nachstehenden Webseiten:
Veuillez trouver des documents supplémentaires sur les sites internet suivants:

A telepítési és biztonsági utasításokkal kapcsolatos információk
Ez az útmutató a Sitraffic Sensus Unit kiszállításának időpontjában érvényes állapotot tükrözi.
A jelenlegi verzió elérhető: www.siemens.com/mobility-sensusunit-manuals
Siemens Aktiengesellschaft Ausztria (“Siemens”) fenntartja magának a jogot, hogy módosítsa a
specifikációkat, leírásokat, használati utasításokat és illusztrációkat ebben az útmutatóban.
Ez a kézikönyv nem tartalmazza és nem szabályozza a jármű üzemeltetője/vezetője jogait és
kötelezettségeit a elektronikus útdíjfizetési rendszer tekintetében.
Ezen kezelési útmutató szerzői jogának birtokosa a Siemens.
Jelen kiadvány bármely részének reprodukálása bármilyen formában a Siemens előzetes írásbeli
hozzájárulása nélkül tilos.
Lemondás
Más kifejezett írásbeli állítás hiányában a Sitraffic Sensus Unit rendeltetésszerűen csak elektron-
ikus útdíjfizetési és egyéb telematikai szolgáltatások céljára használható.
A Siemens nem tehető felelőssé semmilyen kárért, ami a Sitraffic Sensus Unit nem ren-
deltetésszerű, vagy bármilyen helytelen használatából adódik, így különösen a személyi
sérülésért, a tulajdonban bekövetkezett kárért vagy pénzügyi veszteségért.
1 A leírásban alkalmazott szimbólumok
Veszély
Ez a szimbólum vagy szó olyan
veszélyes helyzetet jelez,
amely súlyos sérüléshez, vagy
halálhoz vezethet.
Figyelmeztetés
Ez a szimbólum vagy szó olyan
veszélyes helyzetet jelöl, amely kárt
okozhat a készülékben, vagy más
dologban.
2 Biztonsági megjegyzések
Baleseti kockázat!
Tartózkodjon a Sitraffic Sensus Unit
kezelésétől vezetés közben.
Tűzveszély!
A sérült tápkábel rövidzárlatot, és
tüzet okozhat! A megrongálódott
kábelt azonnal ki kell cserélni!
3 Rendeltetés szerinti használat
Más kifejezett írásbeli meghatározás hiányában a Sitraffic Sensus Unit csak és kizárólag
elektronikus útdíjfizetési és más telematikai szolgáltatás céljára használható. Minden
egyéb célú felhasználás visszaélésnek bizonyul, és így semmilyen igény vagy követelés nem
érvényesíthető.
MAGYAR
Megjegyzés:
Ez a jelzés olyan további
információra utal, melyre különös
figyelmet kell fordítani.
Referencia
A szám szimbólum az adott ábrára
utal, amely ezen leírás első részében
található.

4 Általános információk
Túlfeszültség miatti meghibásodás! A Sitraffic Sensus Unit tápfeszültség tartománya
8-32 VDC. Csak ebben a feszültségtartományban használható károsodás nélkül.
Ha ennél nagyobb feszültségek léphetnek fel a jármű elektromos rendszerében (pl. a
járművet indítás céljából egy külső áramforráshoz, vagy generátorhoz kapcsolják), akkor
erre az időre a készüléket le kell csatlakoztatni a jármű elektromos rendszeréről.
Helytelen tisztítással okozott károk! A készülék szükség esetén, enyhén nedvesített
ruhával tisztítható. Ne használjon illékony oldószert, például alkoholt, se súroló hatású
szereket.
Helytelen kezelés által okozott károk! A Sitraffic Sensus Unit egy érzékeny elektronikus
eszköz. Ne tegye ki túlzott erőhatásnak. Kezeléséhez ne használjon hegyes, vagy éles
tárgyat.
5 Tartozékok ellenőrzése
A Sitraffic Sensus Unit csomagolása a következőket tartalmazza:
1. Sitraffic Sensus Unit akkumulátorral ellátva
2. Ideiglenes tápkábel DIN aljzathoz és szivargyújtóhoz egyaránt alkalmas csatlakozóval, LED-
es tápfeszültség jelzővel a csatlakozó dugón
3. Műanyag tartókeret, és tisztító kendő
4. 3 darab Tapadó korong szélvédőre rögzítéshez
5. Jelen telepítési és biztonsági utasítás
Ellenőrizze a csomag tartalmát. Ha valamelyik alkatrész hiányzik vagy sérült, kérjük,
azonnal reklamáljon szolgáltatójánál.
6 Csatlakoztatási lehetőségek
Két különböző módon csatlakoztathatja a készüléket:
• Ideiglenes csatlakoztatás – Ebben az esetben, a Sitraffic Sensus Unit a mellékelt ideiglenes
tápkábel segítségével csatlakoztatható a jármű elektromos rendszeréhez DIN aljzaton vagy
szivargyújtó aljzaton keresztül.
• Állandó csatlakoztatás – Ebben az esetben a Sitraffic Sensus Unit egy opcionális fix
telepítésű tápkábel segítségével csatlakozik a jármű elektromos rendszeréhez.
Ez a telepítési útmutató mindkét lehetőséget tárgyalja, melyek akár felváltva is használhatók a
rendelkezésre álló kiegészítők függvényében.
A fix telepítésű tápkábel külön rendelhető. Az állandó csatlakozású lehetőség leírása a 12.
fejezetben található.
MAGYAR

7 Beépítés veszélyes árukat szállító járművekbe (ADR-járművek)
Robbanás veszély! ADR-járművek esetén csak fix telepítés alkalmazható, és a szerelést
csak megfelelő engedéllyel rendelkező személy végezheti.
ADR-járműbe történő beszerelési igény esetén forduljon Bevallási Közreműködöje
ügyfélszolgálatához!
8 A Sitraffic Sensus Unit beszerelése és csatlakoztatása

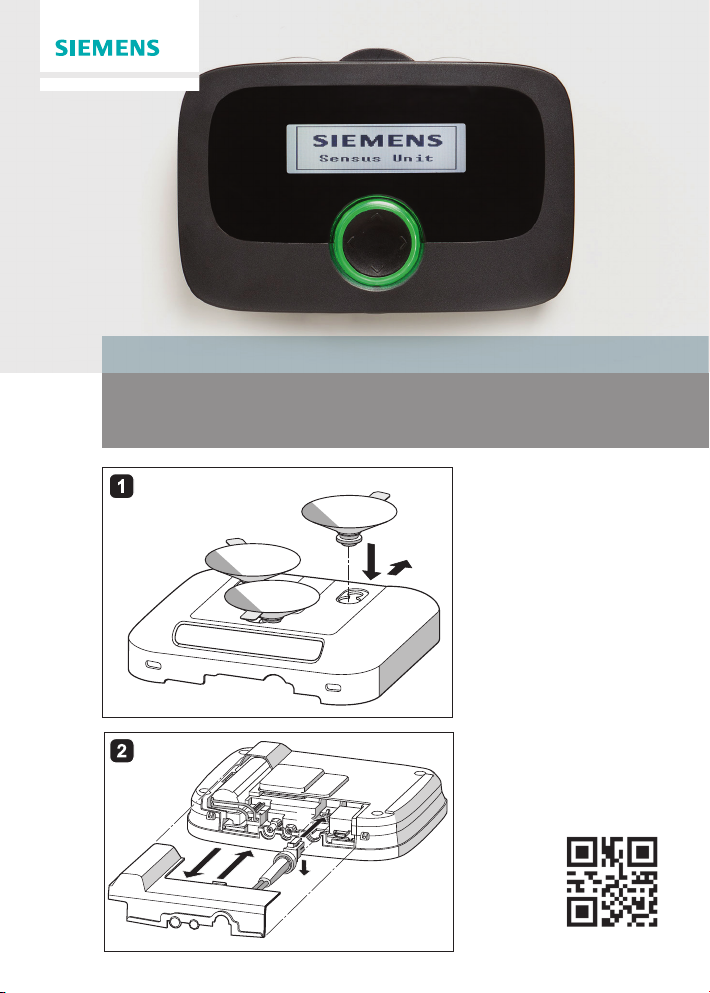

Illessze be a tapadókorongokat a tartókeretbe
Erősítse fel a tartókeretet a tapadókorongok segítségével az ábra szerint.
Csatlakoztassa a tápkábelt a Sitraffic Sensus Unit-hoz
1. Vegye le a csatlakozóház takarófedelét.
2. Tolja a tápkábel dugóját az aljzatba, ügyelve arra, hogy a biztonsági retesz
bekattanjon a helyére.
3. Gondoskodjon arról, hogy a szállított tápkábel gumicsöve a megfelelő
helyzetben legyen.
4. Zárja vissza a csatlakozóház takarófedelét.
Tűzveszély és hibás működés veszélye! Mindig védje a tápkábelt a mechanikai
erőbehatástól és egyéb negatív tényezőktől (pl. túlzott hőhatás, agresszív vegyszerek),
amelyek megrongálhatják a szigetelést és rövidzárlatot okozhatnak. Azonnal cserélje ki a
sérült kábeleket!

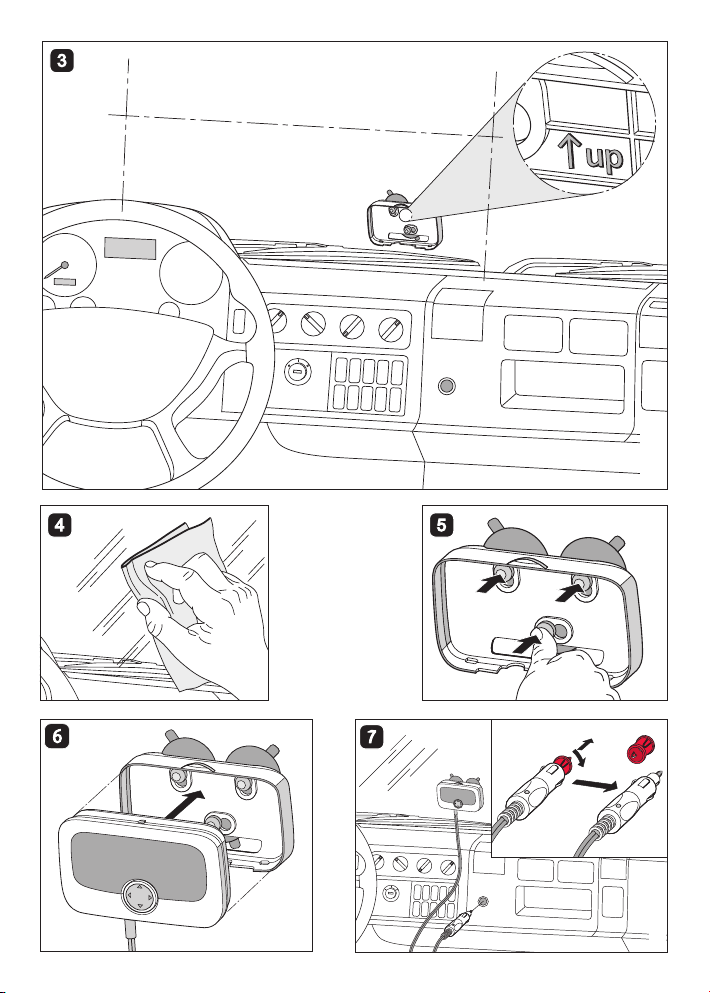

Határozza meg a Sitraffic Sensus Unit felszerelési helyét
A felszerelés helyét a szélvédő belső felületén az alábbi szempontok szerint határozza meg:
• Ne szűkítse a vezető látóterét, ne akadályozza a vezetést.
• A választott pozíció közelében ne legyen mozgó alkatrész, pl. légzsák fedele.
• A Sitraffic Sensus Unit-nak egyértelműen láthatónak kell lenni kívülről. Ne legyen
valamilyen alkatrész takarásában (pl. az ablaktörlő lapátok nyugalmi helyzetében).
• A Sitraffic Sensus Unit nem ronthatja a jármű szelőzését (pl. szellőző nyílások
takarásával)
• Fémezett szélvédő esetén válasszon más, nem fémezett területet.
• Be kell tartani a közlekedésrendészeti szabályokat, és a járműgyártók ajánlásait
Ha bármilyen kétsége van, forduljon Bevallási Közreműködője ügyfélszolgálatához.
Baleseti kockázat!
Úgy szerelje fel a Sitraffic Sensus Unit-ot, hogy a vezetőt ne akadályozza a kilátásban!
MAGYAR

Erősítse fel a tartókeretet a szélvédőre
1. A kiválasztott helyen a szélvédő és a tapadó tapadókorongok legyenenek tiszták,
szárazak, olaj és zsír mentesek. Adott esetben gondosan meg kell tisztítani a felületet
a mellékelt tisztító kendővel, és meg kell várni amíg a felület megszárad, mielőtt
folytatná a következő lépéssel.
2. Ha a tartókeretet a tapadókorongok a megfelelő helyzetben tartják, fixálja a
felerősítést úgy, hogy a jó tapadás érdekében mindhárom tapadókorong közepét
erősen rányomja a szélvédőre.
Ellenőrizze a tapadókorongok tartását minden elindulás előttt..
A tapadókorongok jellemzően fél évig tartanak ki a szélvédőn.
A készülék és a tartókeret összeszerelése
1. Illessze a Sitraffic Sensus Unit készüléket a tartókeretbe, és nyomja bele kattanásig.
2. Ellenőrizze a kapcsolatot azzal, hogy megpróbálja szétválasztani a tartókeretet és a
Sitraffic Sensus készüléket.
A Sitraffic Sensus Unit csatlakoztatása külső feszültségforrásra
Dugja be a Sitraffic Sensus Unit tápkábelét a megfelelő aljzatba, ahogy az ábra mutatja.
Javasoljuk, hogy a DIN csatlakozó aljzatot használja a DIN csatlakozó aljzat kisebb átmérőjű, mint a
cigarettagyújtó aljzat. Ehhez le kell venni a tápkábel csatlakozódugójáról a piros kupakot. Fordítsa
el a piros kupakot az óramutató járásával ellentétesen, és húzza le a dugóról. Ezután dugja be a
csatlakozót a DIN aljzatba.
Ne távolítsa el a piros kupakot, ha a hagyományos szivargyújtó aljzatot kívánja használni. A tápká-
bel csatlakozódugója közvetlenül bedugható a szivargyújtó aljzatba.
A Sitraffic Sensus Unit csak 8 és 32 V DC közötti feszültségre csatlakoztatható.
Ennek a figyelmeztetésnek a figyelmen kívül hagyása, az eszköz súlyos károsodásához
vezethet, és a garancia elvesztésével jár.
Úgy rögzítse a csatlakozó dugót az aljzatban, hogy az a jármű vezetése közben se lazuljon
ki. A laza csatlakozás a készülék helytelen működéséhez vezet.
MAGYAR

9 Működés
Baleseti kockázat!
A Sitraffic Sensus Unit kezelése vezetés közben tilos
A Sitraffic Sensus Unit bekapcsolása
A Sitraffic Sensus Unit nem rendelkezik ki/be kapcsolóval. A Sitraffic Sensus Unit azon-
nal elkezdi a működést, ahogy csatlakoztatják a tápfeszültséghez, és ezt az LCD kijelző
jobb felső sarkában látható az akkumulátor ikon mutatja.
Ha a Sitraffic Sensus egység már csatlakoztatva van, a működés elkezdődik:
• a gyújtás bekapcsolásakor, vagy
• ha a járművel elindulnak.
A működéssel kapcsolatos további információkért kérjük olvassa el a felhasználói kézikönyvet az
alábbi weboldalon: www.siemens.com/mobility-sensusunit-manuals.
10 Kiszerelés
Húzza ki a tápkábelt
Húzza ki a csatlakozó dugót az aljzatból. Ha a piros kupak benne maradna a szivargyújtó
aljzatban, dugja a csatlakozót vissza, forgassa el 90°-ot jobbra, majd ismét húzza ki.
A Sitraffic Sensus Unit eltávolítása a tartókeretből
Kattintsa ki a Sitraffic Sensus Unit-ot a tartókeretből a keret tetején lévő zárszerkezet megnyo-
másával és húzza ki a készüléket a tartóból.
A tartókeret leszerelése
Végül távolítsa el a tartókeretet a szélvédőről.
Ne a tartókeretnél fogva próbálja lehúzni a szélvédőről a keretet, hanem a tapadókorongokat
egyenként vegye le az üvegről.
Ártalmatlanítás
Ez a készülék megfelel az Európai 2002/96 irányelv / EK irányelv előírásainak.
Szabályos hulladék kezeléssel megelőzhetők a környezetre és az emberi egészségre
káros következmények. A készülék ártalamatlanításával kapcsolatos részletes
információkért keresse Bevallási Közreműködője ügyfélszolgálatát.
MAGYAR

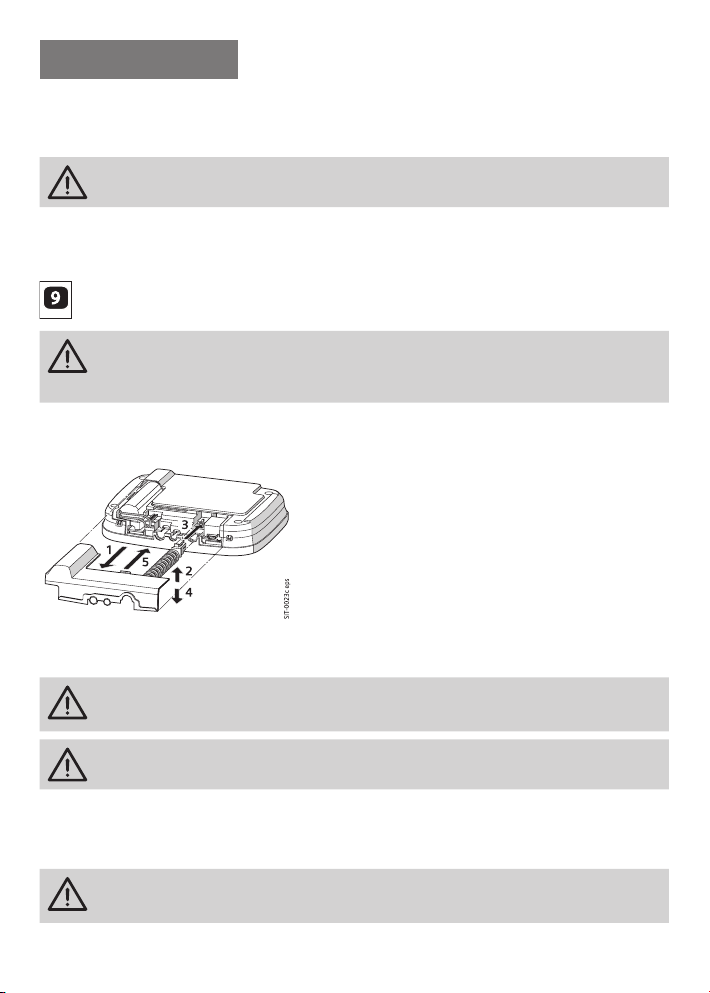

11 Opcionális tartozékok
A fix beépítéshaz alkalmas tápkábel közbülső csatlakozókkal tartozékként igényelhető a Bevallá-
si Közreműködő ügyfélszolgálatánál.
Tűzveszély, és meghibásodás veszélye! Csak hivatalos forrásból származó tartozékokat
használjon, és ne végezzen átalakításokat rajzuk.
12 Fix bekötésű csatlakoztatás
A fix bekötéshez alkalmas kábel csatlakoztatása a jármű elektromos rendszeréhez
A fix bekötéshez alkalmas kábelt a bekötési rajz szerint kell csatlakoztatni a jármű elek-
tromos rendszeréhez, és a bekötést csak engedéllyel rendelkező szakember végezheti!
Egy járműben (különösen az elektromos rendszerében) történő munkavégzés veszélyes le-
het. Csak erre jogosult személy végezhet ilyen munkákat! Mindig kövesse a járműgyártói
utasításokat és ajánlásokat, a jármű elektromos rendszerében történő munkavégzés során.
A fix bekötéshez alkalmas kábel csatlakoztatása a Sitraffic Sensus Unit-hoz
1. Vegye le a csatlakozóház fedelét a készülékről.
2. Távolítsa el az ideiglenes csatlakozó kábelt, ha már
csatlakoztatva van. Úgy húzza ki a dugót a csatlakozó
aljzatból, hogy közben a biztonsági retesz kioldott
állapotban legyen.
3. Csatlakoztassa a fix bekötéshez alkalmas kábelt. Addig
nyomja a dugót az aljzatba, amíg a biztonsági retszesz
be nem kattan a helyére.
4.
Ellenőrizze, hogy a gégecső a vezetékekkel jól helyez-
kedjen a ház vájatában.
5. Tegye vissza és zárja be a csatlakozóház fedelét.
Tűzveszély, és meghibásodás veszélye!
Védje a tápkábelt túlzott mechanikai erő- és más káros hatásoktól (túlzott hő, agresszív vegyi
anyagok, stb), amelyek eredményeként károsodhat a szigetelés, és rövidzárlat keletkezhet. A
sérült kábelt azonnal cserélje!
Rögzítse a kábelt úgy, hogy az ne lazuljon meg vezetés közben, és más módon se be-
folyásolja hátrányosan a jármű és a készülék működését.
A tápfeszültség lekapcsolása
Ne húzza ki a fixbekötésű tápkábel csatlakozóját a Sitraffic Sensus Unit-ból, a szétkapcsoláshoz hasz-
nálja a közbülső csatlakozópárt.
A Sitraffic Sensus Unit tápcsatlakozóját nem rendszeres ki/be csatlakozásra tevezték. Nor-
mál üzemelés során szétkapcsoláshoz a fix bekötésű kábel közbülső csatlakozóját, vagy az
ideiglenes kábel szivargyújtó dugóját kell használni.
MAGYAR

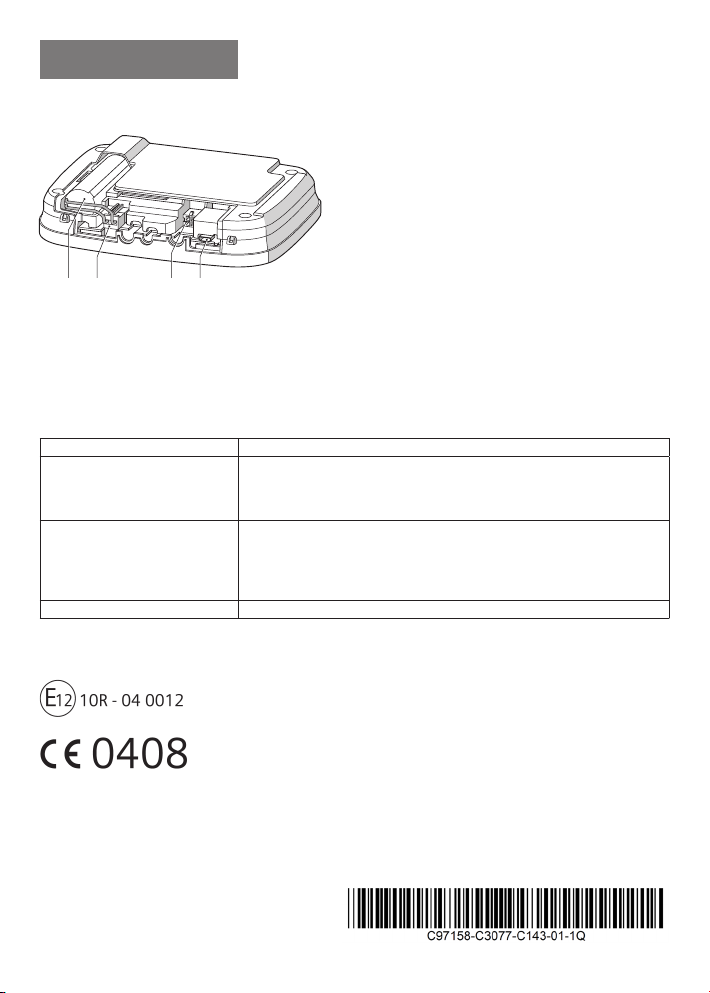

13 Műszaki adatok
1Újratölthető akkumulátor
2 Akkumulátor csatlakozója
3Tápegység csatlakozója
4Szervíz interfész csatlakozója
Siemens AG Ausztria kijelenti, hogy a Sitraffic Sensus Unit megfelel az alapvető követelménye-
knek, valamint az Európai 1999/5 irányelv / EC (R & TTE) összes vonatkozó rendelkezéseinek. Ez
az eszköz az EU-n belül bárhol üzemeltethető.
A Sitraffic Sensus Unit-ban futó firmware - más egyebek mellett - tartalmaz szabad felhaszná-
lású szoftvert. További információkért látogasson el a következő weboldalra:
www.siemens.com/mobility-sensusunit-license
Tápfeszültség 8 – 32 V DC
Túláramvédelmi biztosítékok 1 A (a szivargyújtó csatlakozóban)
2A* (a jármű elektromos rendszerének 15 és 30 jelzésű pontjaihoz
történő csatlakozáshoz)
* a biztosítékok nem tartozékok
Hőmérséklet tartomány Tárolási környezeti hőmérséklet tartomány:
-40 °C...+85 °C (ISO 16750-4:2006-8)
Általános működési hőmérséklet tartomány:
-40 °C...+85 °C (ISO 16750-4:2006-8),
kivéve a GSM és a SAM alrendszereket
Védettség IP42 (IEC 60529)
14 Megfelelőségi nyilatkozat
A Sitraffic Sensus Unit egy típusjóváhagyással rendelkező részegység.
A megfelelőségi nyiltakozat angol nyelven készült.
További információk találhatók a következő weboldalon:
www.siemens.com/mobility-sensusunit-certificates.
© Siemens Aktiengesellschaft Österreich. Minden jog fenntartva. Kiadás: 06/2016
Siemens Aktiengesellschaft Österreich
Siemensstrasse 90
A-1211 Béc s
MAGYAR



Information related to the content of the Installation and Safety Instructions
This manual reflects the state as at the time of delivery. An updated version is available on web page
www.siemens.com/mobility-sensusunit-manuals
Siemens Aktiengesellschaft Österreich (“Siemens“) reserves the right to make changes to
specifications, descriptions, operation instructions and figures in this manual.
This manual does not contain nor regulate the vehicle operator/driver rights and obligations
related to electronic toll collection stipulated by the relevant legal acts.
This manual is subject to the copyright of Siemens. No part of this manual may be reproduced
in any manner without the prior express approval of Siemens.
Disclaimer
Intended use of Sitraffic Sensus Unit is the electronic toll collection and other telematic
services, if not explicitly stated otherwise. Siemens shall not be held liable for any damages
caused by non intended or any improper use of the Sitraffic Sensus Unit, especially any
personal injury, any damage at property or any financial loss.
1 Symbols used in this manual
Danger:
Symbol and words refer to
dangerous situations which could
lead to serious injury or death.
Caution:
Symbol and words refer to
dangerous situations which could
lead to damage of the device or
other property.
2 Notes on safety
Danger of accident!
Do not handle the Sitraffic Sensus
Unit while driving.
Danger of fire! A damaged power
supply cable can cause fire by short
circuits.
Replace damaged power
supply cables immediately!
3 Intended use
The Sitraffic Sensus Unit is intended to be used for electronic toll collection and other
telematic services, if not explicitly stated otherwise, and may only be used for this purpose.
Any other use is considered to be a prohibited misuse and would result in the denial of any
claims.
ENGLISH
Remark:
Symbol and words refer to additional
information which you should pay
attention to.
Reference :
The number in the symbol refers to
the related figure at the
beginning of this manual.

4 General instructions
Destruction caused by over-voltage! The Sitraffic Sensus Unit is designed for a
voltage range of 8 – 32 V DC and must therefore not be used outside this voltage range.
If your on-board network can generate higher voltages (e.g. jump-starting from an external
power source or from additional stronger power generators in the vehicle), then you must
disconnect the unit from the on-board network for the duration of the over-voltage.
Damage caused by incorrect cleaning! The unit may be cleaned when required with a
damp cloth. Do not use any volatile solvents, e.g. alcohol and do not use abrasive cleaning
agents.
Damage caused by incorrect handling! The Sitraffic Sensus Unit is an electronic
device and therefore you should avoid excessive impact forces. Do not operate the unit with
pointed or sharp objects.
5 Verifying the Sitraffic Sensus Unit package contents
The Sitraffic Sensus Unit package contains:
1. One Sitraffic Sensus Unit including rechargeable battery
2. One power supply cable for cigarette lighter installation, with LED power supply indication
on the connector
3. One plastic bag including holder and one cleaning cloth
4. Three suction cups
5. One installation and safety instruction leaflet (this one)
Please check if the package content is complete and undamaged. If you find something
missing or damaged, please claim at after-sales service of your operating company
immediately!
6 Installation types
There are two possible types of installation:
• Temporary installation – In this case the Sitraffic Sensus Unit is powered from the cigarette
lighter socket.
• Permanent installation – In this case the Sitraffic Sensus Unit is connected to the vehicle
electrical system by an optional available power supply cable with intermediate connector.
This installation instruction describes both installation types which can be used alternatively
depending on the available accessories. The permanent installation will be described in
chapter 12.
7 Installation in vehicles transporting dangerous goods (ADR vehicles)
Danger of explosion! Installation in ADR vehicle is a case for fixed installation and must
only be performed by authorised staff! If you wish to install the device into an ADR vehicle
please contact after-sales service of
your operating company for support.
ENGLISH

8 Mounting and installing the Sitraffic Sensus Unit
Mounting the suction cups to the holder
Attach the provided suction cups to the holder as shown in the related figure.
Connecting the power cable to the Sitraffic Sensus Unit
1. Remove the connector panel cover of the device.
2. Plug the provided power supply cable into the power socket and make sure that the
plug’s snap catch has engaged.
3. Make sure that the rubber tube of the provided power supply cable is located at the
right position.
4. Close the device again with the connector panel cover.
Danger of fire and malfunction! Always protect the power supply cable against mechanical
forces and other negative factors (e.g. extensive heat, aggressive chemicals) which could
lead to destruction of isolation and short circuits. Replace damaged cables immediately!
Determine the Sitraffic Sensus Unit mounting location
Determine the mounting location on the inside of the windscreen such that:
• the driver‘s field of vision is not impaired while driving,
• the chosen position must not be near moving parts e.g. air bag covers of the vehicle,
• the Sitraffic Sensus Unit is visible from outside and is not hidden by other elements such as
windscreen wipers when off,
• the Sitraffic Sensus Unit does not constrain the function of the defroster vents,
• in the case of metalized windscreen use non-metalized area,
• local laws and regulations as well as recommendations of the vehicle manufacturer are
complied with.
In case of doubts please contact the after-sales service of
your operating company for support.
Danger of accident!
Always mount Sitraffic Sensus Unit in such way that driver‘s field of vision is not impaired!
Attaching the holder to the windscreen
1. The determined location on the windscreen and the contact surface of the suction
cups must be clean, dry and free from oil and grease. If necessary, carefully clean
with the supplied cleaning cloth and wait until the surface is dry before to proceed
with the next step.
2. Attach the holder at the chosen position with the suction cups. Press firmly at the
centre of each suction cup.
ENGLISH

When using the suction cups you must check for correct fitting before each journey.
The service life of the suction cups is typically 6 months if the suction cups are used on
the windscreen.
Assembling the device and its holder
1. Close the gap between the Sitraffic Sensus Unit and holder until you hear a clicking
sound.
2. Check the connection by trying to tear apart the holder and the Sitraffic Sensus Unit.
Connecting the Sitraffic Sensus Unit to the external power supply
Connect the Sitraffic Sensus Unit power supply cable for temporary installation to the
cigarette lighter socket (or DIN socket) as shown in the figure.
It is recommended to use the DIN socket to plug in the cigarette lighter connector of the power ca-
ble. The DIN socket in the vehicle is recognizable by the smaller diameter of the socket compared to
a conventional one. To use this socket you have to remove the red cap of the connector by twisting
it to the left. Then plug the cigarette lighter connector into the DIN socket.
Don’t remove the red cap if you use a conventional cigarette lighter socket. You can immediately
plug the cigarette lighter connector into the cigarette lighter socket.
The Sitraffic Sensus Unit may only be connected to voltages of between 8 and 32 V DC.
Ignoring this warning could lead to serious damages of the device and will cause a decline
of guarantee claims.
Fix the power supply cable in such a way that it cannot become disconnected while driving
the vehicle or otherwise negatively affects the vehicle operation.
ENGLISH

9 Operation
Danger of accident!
Do not try to handle the Sitraffic Sensus Unit while driving.
The Sitraffic Sensus Unit does not have a power on or off switch. By connecting the
Sitraffic Sensus Unit to the power supply it starts to operate and shows the battery
symbol in the upper right of the display. In case the Sitraffic Sensus Unit is already
connected it starts:
• when the ignition is turned on or
• when the vehicle starts to move.
Further information about the operation can be obtained from web page www.siemens.com/
mobility-sensusunit-manuals
10 Removal
Disconnecting the power supply
Disconnect the power supply cable from the cigarette lighter. If the red cap of the cigarette
lighter cable is stuck in the socket you can remove it by inserting the connector back into the
socket, turning it clockwise about 90° and pull it out again.
Detaching Sitraffic Sensus Unit from the holder
Remove the Sitraffic Sensus Unit from the holder by releasing the latch on the upper side of the
holder and pulling the device out of the holder.
Demounting of the Sitraffic Sensus Unit holder
Finally remove the holder of the Sitraffic Sensus Unit.
If you have difficulties to remove the holder as a whole, release the suction cups one by one by
pulling the according flap.
Disposal
This appliance is marked in accordance with European Directive 2002/96/EC (waste
electrical and electronic equipment – WEEE). By proper disposal you prevent potential
consequences for the environment and human health. For detailed information re-
garding disposal of the device please ask after-sales service of
your operating company .
ENGLISH

11 Available accessories
The power supply cable for permanent installation is available at the after-sales service of your
operating company.
Danger of fire and malfunction! Always use accessories which are approved for the
intended purpose and do not make any changes to them.
12 Permanent installation
Connecting the power supply cable to the vehicle electrical system
Connection of the Sitraffic Sensus Unit power supply cable to the vehicle electrical
system (as shown in the related figure) has to be done by authorised staff only!
Working on a vehicle (and especially on a vehicle electrical system) can cause danger.
All work must be carried out by authorised staff!
Always observe the instructions and recommendations of the vehicle manufacturer when
working on a vehicle electrical system!
Connecting the Sitraffic Sensus Unit to the external power supply cable
1. Remove the connector panel cover of the device.
2. In case of already mounted cable for temporary
installation: Make sure that the cable is not connected
to the vehicle electrical system and that the plug’s snap
catch is released when pulling out the connector of the
power supply cable.
3. Plug the provided power supply cable into the power
socket and make sure that the plug’s snap catch has
engaged.
4. Make sure that the corrugated tube of the provided
power supply cable is located at the right position.
5. Close the device again with the connector panel cover.
Danger of fire and malfunction! Always protect the power cable against mechanical forces
and other negative factors (e.g. extensive heat, aggressive chemicals) which could lead to
destruction of isolation and short circuits. Replace damaged cables immediately!
Fix the power supply cable in such a way that it cannot become disconnected while driving
the vehicle or otherwise negatively affects the vehicle operation.
Disconnecting the Sitraffic Sensus Unit from the external power supply
Don’t disconnect the plug of the permanent installation cable from the Sitraffic Sensus Unit. For
that application, please use the designated
intermediate connector instead.
The power supply connector of the Sitraffic Sensus Unit is not foreseen to be connected
and disconnected on a regular basis. Use the intermediate connector of the permanent pow-
er supply cable or the cigarette lighter connector during normal operation.
ENGLISH

13 Technical data
1Rechargeable battery
2 Rechargeable battery connector
3Power supply connector
4Service interface
Siemens AG Österreich herewith declares that Sitraffic Sensus Unit complies with basic
requirements and all relevant provisions of the European Directive 1999/5/EC (R&TTE).
This device may be operated within the EU.
The firmware in the Sitraffic Sensus Unit includes, amongst others, free software.
Further information on this subject can be obtained from web page
www.siemens.com/mobility-sensusunit-license
Operating voltage 8 – 32 V DC
Fuse (external) 1A (in cigarette lighter cable connector)
2A* (before connecting to vehicle electrical system Term 15 and 30)
* fuses not included
Temperature range Ambient storage temperature range:
- 40 °C...+85 °C according to ISO 16750-4:2006-8
General ambient operating temperature range:
- 40 °C...+85 °C according to ISO 16750-4:2006-8,
except the GSM Subsystem and SAM
Protection class IP42 according to IEC 60529
14 Declaration of conformity
The Sitraffic Sensus Unit is a type approved sub-assembly.
The declaration of Conformity was issued in English language.
Further information on this subject can be obtained from web page
www.siemens.com/mobility-sensusunit-certificates
© Siemens Aktiengesellschaft Österreich. All rights reserved. Edition: 06/2016
Siemens Aktiengesellschaft Österreich
Siemensstrasse 90
1211 Vienna


ENGLISH

Informationen zum Inhalt der Installations- und Sicherheitsanweisungen
Diese Anleitung beschreibt den Zustand der Sitraffic Sensus Unit im Moment der Lieferung.
Eine aktuelle Version ist auf www.siemens.com/mobility-sensusunit-manuals
verfügbar.
Siemens Aktiengesellschaft Österreich („Siemens“) behält sich das Recht vor, Änderungen an
Spezifikationen, Beschreibungen, Betriebsanleitungen und Abbildungen in dieser Anleitung
vorzunehmen.
Diese Anleitung enthält nicht die gesetzlich festgelegten Rechte und Pflichten des Fahrzeugnutzers
bzw. -fahrers bezüglich der elektronischen Mauteinhebung und schreibt diese auch nicht vor.
Diese Anleitung unterliegt dem Urheberrecht von Siemens. Kein Teil dieser Anleitung darf in
irgendeiner Form ohne die vorherige ausdrückliche Zustimmung von Siemens vervielfältigt werden.
Haftungsausschluss
Der Verwendungszweck der Sitraffic Sensus Unit sind die elektronische Mauteinhebung und
andere Telematikdienste, falls nicht ausdrücklich anderslautend angegeben. Siemens kann für
Schäden durch unsachgemäße oder nicht dem Verwendungszweck entsprechende Benutzung
der Sitraffic Sensus Unit, insbesondere für Personenschäden, Schäden am Eigentum oder
finanziellen Verlust, nicht haftbar gemacht werden.
1 Symbole in dieser Anleitung
Gefahr:
Dieses Symbol/Wort weist auf eine
gefährliche Situation hin, die zu
schweren Verletzungen oder zum
Tod führen kann.
Achtung:
Dieses Symbol/Wort weist auf
eine gefährliche Situation hin,
die zu Schäden am Gerät oder
an Eigentum führen kann.
2 Sicherheitsangaben
Unfallgefahr!
Bedienen Sie die Sitraffic Sensus
Unit nicht während der Fahrt.
Brandgefahr! Eine defekte
Spannungsversorgung kann durch
Kurzschlüsse einen Brand auslösen.
Ersetzen Sie beschädigte
Spannungsversorgungs kabel
unverzüglich!
3 Verwendungszweck
Sofern nicht ausdrücklich anderslautend angegeben, ist die Sitraffic Sensus Unit für die
elektronische Mauteinhebung und andere Telematikdienste gedacht und nur zu diesem
Zweck zu verwenden. Jede andere Verwendung stellt einen untersagten Missbrauch dar
und führt zu einer Ablehnung jeglicher Ansprüche.
DEUTSCH
Anmerkung:
Dieses Symbol weist auf Zusatz-
informationen hin, denen spezielle
Aufmerksamkeit geschenkt werden
sollte.
Referenz :
Die Zahl im Symbol gibt die betref-
fende Abbildung im vorderen Teil
dieser Anleitung an.

4 Allgemeine Hinweise
Zerstörung durch Überspannung! Die Sitraffic Sensus Unit ist für den Spannungsbereich
von 8–32 V DC ausgelegt und darf nicht außerhalb dieses Spannungsbereichs betrieben
werden. Wenn in Ihrem Bordnetz höhere Spannungen auftreten können (z.B. Starthilfe
durch eine externe Spannungsquelle oder zusätzliche stärkere Stromerzeuger im Fahrzeug),
dann ist das Gerät für die Dauer der Überspannung vom Bordnetz zu trennen.
Beschädigung bei falscher Reinigung! Reinigen Sie das Gerät im Bedarfsfall mit einem
leicht angefeuchteten Tuch. Verwenden Sie dabei keine flüchtigen Lösungsmittel wie z.B.
Alkohol und auch keine scheuernden Reinigungsmittel.
Durch falsche Bedienung verursachte Beschädigung! Die Sitraffic Sensus Unit ist ein
elektronisches Gerät; vermeiden Sie daher übermäßige Stoßeinwirkungen. Bedienen Sie das
Gerät nicht mit spitzen oder scharfen Gegenständen.
5 Überprüfen des Lieferumfangs der Sitraffic Sensus Unit
Die Verpackung der Sitraffic Sensus Unit enthält:
1. Sitraffic Sensus Unit mit wiederaufladbarer Batterie
2. Spannungsversorgungskabel für temporären Anschluss über Zigarettenanzünder, mit LED
zur Anzeige der Spannungsversorgung auf dem Stecker
3. Halterung und Reinigungstuch
4. 3 Saugnäpfe
5. Installations- und Sicherheitsanweisungen (vorliegend)
Den Packungsinhalt auf Vollständigkeit und Schäden prüfen. Falls Teile fehlen oder
beschädigt sind, bitte unverzüglich bei Ihrem Betreiber reklamieren.
6 Anschlussarten
Es gibt zwei verschiedene Anschlussarten:
• Temporärer Anschluss – In diesem Fall wird die Sitraffic Sensus Unit über die DIN-Buchse
oder die Buchse des Zigarettenanzünders mit dem Bordnetz verbunden.
• Permanenter Anschluss – In diesem Fall wird die Sitraffic Sensus Unit über ein optional
erhältliches Festeinbaukabel mit dem Bordnetz verbunden.
Diese Installationsanleitung beschreibt beide Anschlussarten, die je nach Zubehör alternativ
verwendet werden können. Der permanente Anschluss wird im Kapitel 12 beschrieben.
7 Installation in Fahrzeugen zur Beförderung gefährlicher Güter auf der Straße
(ADR-Fahrzeuge)
Explosionsgefahr! Für ADR-Fahrzeuge ist der permanente Anschluss vorgesehen und darf
ausschließlich von autorisiertem Fachpersonal durchgeführt werden! Wenn das Gerät in
einem ADR-Fahrzeug installiert werden soll, kontaktieren Sie bitte den Kundendienst Ihres
Betreibers.
DEUTSCH
