Sigma EM-140 DG EO-ETTL User manual

0
F30E04101
ELECTRONIC FLASH MACRO
EM-140 DG
EO-ETTL
使用説明書
INSTRUCTIONS
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
INSTRUCCIONES
ISTRUZIONI PER L’USO
說明書
日本語
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
中 文
2~11
12~21
22~32
33~42
43~53
54~63
64~73

1

2
᪝ᮇㄊ
このたびは、シグマエレクトロニックフラッシュマクロEM-140 DGをお買い上げいただきありがとうござ
います。このフラッシュは、高度なテクニックを要するマクロ領域でのフラッシュ撮影をオートで簡単に
行うことができます。
カメラにより、使用できる機能や操作方法が異なりますので、ご使用カメラに該当する箇所を選んでお読
みください。本説明書をご精読の上、フラッシュの機能、操作、取り扱い上の注意点を正しく理解して、
写真撮影をお楽しみください。なお、ご使用のカメラの説明書の、フラッシュの使用方法に関する項目も
あわせてご覧ください。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してくだ
さい。（このフラッシュはキヤノンEOSシリーズ専用です。）
安全上のご注意
人的損害や物的損害を未然に防止するため、ご使用の前にこの項目の内容を十分ご理解いただくよう
お願いします。
㆑࿈
Ἰណ
記号は注意、もしくは警告を促す内容を告げています。
記号は行為を禁止する内容を告げています。
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定され
る内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が障害を負う可能性が想定される内容およ
び物的損害の発生が想定される内容を示しています。
㆑࿈
フラッシュ内部には、高電圧回路が組み込まれています。感電や火傷のおそれがありますので、分解、改
造等は絶対にしないでください。また、万一落下等で破損した場合には、内部の部品に手を触れぬよう十
分注意して下さい。
フラッシュを人の目に近づけて撮影しないでください。目の近くでフラッシュを発光すると視力障害を起
こす危険性があります。特に、乳幼児を撮影するときは1m以上離れてください。
カメラのホットシューにフラッシュを接続して使用するときには、カメラのシンクロターミナルに手を触
れないでください。高電圧がかかり感電することがあります。
可燃性のガスが大気中に存在するおそれのある場所では、使用しないでください。火災の原因となります。
Ἰណ
このフラッシュをキヤノンEOSシリーズ以外のカメラには使用しないでください。誤動作やカメラの電
子回路に悪影響を及ぼす可能性があります。
このフラッシュは防水構造になっていません。雨天や水辺で使用するときは、濡らさないように注意し
て下さい。水が内部に入り込みますと故障の原因になります。
ホコリの多い場所や、高温、多湿になる場所に放置しないでください。故障や火災の原因となります。
急激な温度変化により、フラッシュ内部に結露が生じることがあります。寒い屋外から暖かい室内に入
るときなどは、ケースやビニール袋に入れ、周囲の温度になじませてから使用してください。
防虫剤はフラッシュに悪影響を与えます。タンスや押入などに保管しないでください。
シンナー、ベンジン等の有機溶剤で拭かないでください。変色、変形等の原因となります。
フラッシュは使用せずに放置すると性能が劣化します。１ヶ月に１度を目安に発光テストを数回行って
ください。

3
各部の名称（1ページ）
発光部
1. 発光部1（左） 2. 発光部2（右） 3. 照明ランプ 4. 着脱ボタン 5. マクロフラッシュアダプター
制御部
6. 液晶パネル 7. 電池室カバー 8. シュー締付けリング 9. 取付けシュー 10. MODEボタン
11. SELボタン 12. ＋ボタン 13. −ボタン 14. LAMPボタン 15. TESTボタン
16. LIGHTボタン 17. レディライト 18. 電源スイッチ
使用可能なレンズについて
このフラッシュはマクロレンズ（MACRO 50mm F2.8 EX DG、MACRO 105mm F2.8 EX DG等）のご使用
を前提として設計されていますが、他のレンズでもご使用になれます。ただし、以下のような制限事項が
ございますのでご注意ください。
オートフォーカスによって、レンズ先端が回転したり前後に動くレンズでは、レンズ、およびカメラの
フォーカス機構に負担がかかり、故障の原因となります。必ずマニュアルフォーカスにしてご使用くだ
さい。
フィルター径がØ55mm, およびØ58mmのレンズの場合は、付属のマクロフラッシュアダプターにて取
り付けが可能です。それ以外のフィルター径のレンズにご使用の場合は、別売りのマクロフラッシュア
ダプターが必要となります。（Ø62mm, Ø72mm, Ø77mmをご用意しています）
ご使用のレンズの焦点距離や、被写体までの距離などの条件によって、画面にケラレを生じることがあ
ります。必ずテスト撮影を行い、ケラレが生じてないか確認してください。
機能の制限について
このフラッシュは様々な機能を備えていますが、装着するカメラのタイプにより使用できる機能が限定さ
れます。ご使用のカメラがどのタイプに該当するか下表を参照してください。各機能説明のタイトル、も
しくは本文中に、カメラ名、カメラタイプが明記されていない項目は、どのEOSカメラでも使用できる機
能です。
Aタイプカメラ
E-TTL, E-TTLⅡ対応カメラ
Bタイプカメラ
上記以外のすべてのEOSカメラ
電池について
このフラッシュには電源として、単三形のアルカリ乾電池、もしくはニッカド電池、ニッケル水素電池を4
本使用します。レディライトの点灯まで30秒以上かかるときは、電池を4本とも新しいものと交換してくだ
さい。
電池や電池室カバーの接点は、常にきれいにしてください。
単三形ニッカド電池を使用する場合は、電池側の接点の形状が規格で統一されていませんので、使用で
きることを確認してからお買い求めください。
交換するときには4本とも同じメーカーの同じ種類のものを使用してください。誤った使い方は、液漏れ、
発熱、破裂等のおそれがあります。
電池を分解したり、火中、水中への投下、ショート等は破裂のおそれがありますので、絶対にしないで
ください。また、ニッカド電池以外は充電しないでください。

4
撮影が済みましたら、電池を取り出して保管してください。電池を入れたまま長期間放置しますと、液
漏れが生じてフラッシュ内部を損傷するおそれがあります。
長期間の旅行、寒冷地での撮影、または大量に撮影するときには、予備の電池をご用意ください。
寒冷地では電池の性能が極端に低下します。電池を保温しながら使用してください。寒冷地での撮影に
はニッカド電池の使用をおすすめします。

5

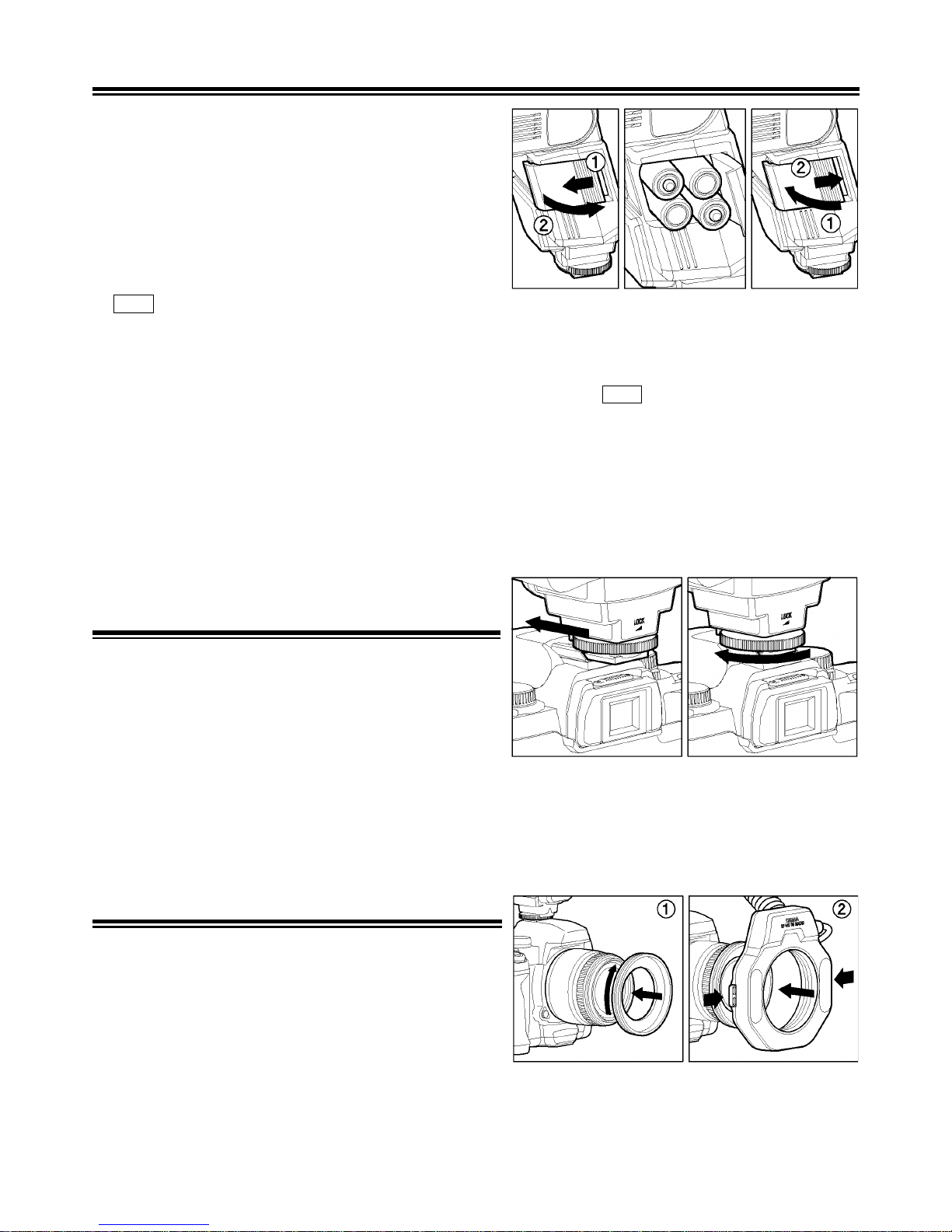

電池の入れ方
①電源スイッチがOFFになっているのを確認して、電池室
カバーを図のように開きます。
②単三形電池4本を電池室カバー内面の表示に従い、電池の
＋−の向きを間違えないように入れます。
③電池室カバーを戻して閉じます。
④電源スイッチをONにすると充電が開始され、発光可能な
状態まで充電されるとレディライトが点灯します。
⑤TESTボタンを押して、発光するか確認します。
オートパワーオフ機構について
このフラッシュにはオートパワーオフ機構がついています。電源スイッチがONの状態で、約90秒間フラッシュ
の操作がないと、電池の消耗を防ぐため自動的に電源がOFFになります。TESTボタンを押すか、カメラ本体の
シャッターボタンを半押しすると再度電源がONになります。ただし、ワイヤレスのスレーブモード、通常スレ
ーブモード、指定スレーブモードでは、オートパワーオフ機構は働きません。
エラー表示について
電池が消耗したり、電気信号に異常が生じた場合、液晶パネルの照射角表示が点滅することがあります。このエ
ラー表示が出た場合には、電源スイッチを一旦OFFにしてから、再度ONにしてください。それでも表示が消え
ない場合には電池を点検してください。
制御部の取り付け方
電源スイッチがOFFになっているのを確認してから、カメ
ラのホットシューに止まるまで差し込みます。シュー締付
けリングを回し固定してください。
カメラへの着脱はフラッシュの下部を持って行い、取付
けシューやカメラのホットシューに無理な力が加わらな
いように注意してください。
フラッシュ内蔵のカメラでは、必ず内蔵フラッシュを収納した状態で取り付けてください。
 取り外す際には、シュー締め付けリングを ◄LOCK と反対方向に最後まで回してからカメラから外してください。
発光部の取り付け方
①レンズのフィルター径にあったマクロフラッシュアダプ
ターをレンズ先端に取り付けます。
②発光部左右の着脱ボタンを押しながらマクロフラッシュ
アダプターにはめ込み、指を離して固定します。
ۋ着脱ボタンを押しながら発光部を回転させることで、位
置の調整ができます。

6
液晶パネルの照明
LIGHTボタンを押すと、約8秒間液晶パネルが照明されます。照明中に再度LIGHTボタンを押すと、その時点か
ら更に8秒間照明が継続します。
照明ランプ
LAMPボタンを押すと、発光部の照明ランプが20秒間点灯します。暗いときにオートフォーカスがうまく動作し
ない場合や、マニュアルでのピント合わせが難しい場合、照明ランプを点灯させるとピントあわせがしやすくな
ります。
ۋシャッターボタンを押すと消灯します。

7
ETTL（TTL）撮影
ETTL（TTL）モードでは、被写体が適正露出になるように、フラッシュの発光量をカメラが制御します。
ۋAタイプカメラではETTLモード、BタイプカメラではTTLモードに設定されます。
①カメラを全自動モードにセットします。
（通常は、 □ モード。 □ モードの無いカメラでは、Pモード）
②フラッシュの電源スイッチをONにすると、ETTL（TTL）の表示が液晶パ
ネルに出て、充電が始まります。
③被写体にピントを合わせます。
④充電完了を確認してから、シャッターボタンを押して撮影します。
ۋフラッシュ撮影が正常に行われると、フラッシュの液晶パネルのETTL
（TTL）の表示が5秒間点滅します。点滅しないときは、光量が不足して
いますので被写体に近づき撮影し直してください。
ۋカメラがクリエイティブゾーンにセットされていると、前回使用したモー
ドにセットされます。
ۋ充電が完了すると、ファインダー内にフラッシュマークが点灯します。充
電が完了していないと、シャッターはフラッシュ無しの状態で適正露出と
なるように、スローシャッターとなりますので、ご注意ください。
左右の光量比を変えたり、片側のみを発光させることによって、陰影のついた立体感のある写真を撮影す
ることができます。
Aタイプカメラの場合
①ETTLモードの状態で、SELボタンを押して光量比の数値を点滅させます。
②＋或いは−ボタンを押して光量比を変化させます。
＋ボタンを押すと発光部1（左）、−ボタンを押すと発光部2（右）の光量
がアップします。比率は8:1~1:8の間で設定できます。さらに＋或いは−
ボタンを押すと、片側のみの発光になります。（光量比の数値が消灯し、
発光する側の発光部表示のみが点滅します。）
③SELボタンを数回押して表示を点灯させます。
撮影後は光量比の数値を1:1に戻すか、モードを変更すると解除されます。
Bタイプカメラの場合
光量比の設定はできません。片側発光のみ設定できます。
①TTLモードの状態で、SELボタンを押して発光部表示を点滅させます。
②＋ボタンを押すと発光部1（左）、−ボタンを押すと発光部2（右）のみ発
光します。（発光する側の発光部表示のみが点滅します。）
③SELボタンを数回押して表示を点灯させます。
撮影後は＋或いは−ボタンを押して、発光部表示を両方点灯させてくだ
さい。
各撮影モードでのフラッシュ撮影（EOS700、750、850では使用できません。）
シャッター速度を任意にセットしたいとき
カメラをTvモードにセットすると、カメラの同調速度~30秒の間でシャッター速度を任意に選択できます。シ
ャッター速度を任意にセットすると、バックが最適となる絞りを選びます。明るい場面や暗い場面で絞りが連動
できる範囲を超えてしまうと、絞りの表示が点滅して警告します。そのまま撮影すると、背景が露出オーバーま
たはアンダーとなりますが、被写体は適正となります。シャッター速度を調整して絞りの表示が点灯するように
調整すると、明るい場面ではデーライトシンクロに、暗い場面ではスローシンクロとなり、被写体とバックが共

8
に適正露出になる絞りが選ばれ自動調光されます。
絞りを任意にセットしたいとき
カメラをAvモードにセットすると絞りを任意に選択できます。絞りを任意にセットすると、バックが最適となる
シャッター速度を選びます。選ばれるシャッター速度は、カメラの同調速度~30秒の間です。明るい場面や

9
暗い場面でシャッター速度が連動できる範囲を超えてしまうと、シャッター速度の表示が点滅して警告します。
そのまま撮影すると、背景が露出オーバーまたはアンダーとなりますが、被写体は適正となります。絞りを調整
してシャッター速度の表示が点灯するように調整すると、明るい場面ではデーライトシンクロに、暗い場面では
スローシンクロとなり、被写体とバックが共に適正露出になる絞りが選ばれ自動調光されます。暗い場所ではシ
ャッター速度が遅くなりますので注意してください。
Mモードのとき
シャッター速度と絞りを自分で選べます。選べるシャッター速度は、カメラの同調速度~30秒の間です。
カメラの露出計の表示に合わせて適正露出をセットすれば、簡単にデーライトシンクロやスローシンクロが行え
ます。求めた適性露出をもとに、意図的に露出を変化させたいときに便利です。
連続撮影時のご注意
連続発光による加熱での劣化を防止するため、以下の表に示す回数以下で止めて10分以上休ませてください。
モード
最大連続発光回数
TTL, M(1/1, 1/2)
15回
M(1/4, 1/8)
20回
M(1/16~1/32)
40回
MULTI
10サイクル
マニュアル発光撮影
任意の発光量をセットすることが可能です。
ۋEOS700、750、850では使用できません。
ۋマニュアル発光による撮影は、非常に高度な技術を要します。オートでの
撮影をお薦めします。マニュアル発光撮影を行う場合は、市販のフラッシ
ュメーターを使用するか、テスト撮影を行って露出を決定してください。
ۋ左右の発光部、個々に発光量1/1~1/64、および発光なしを設定できます。
①カメラの撮影モードをMにセットします。
②MODEボタンで M を選択します。
③SELボタンを押します。（発光部1（左）の発光量表示が点滅します）
④＋或いは−ボタンを押して発光部1（左）発光量を設定します。（--を表示
させると、発光部1（左）は発光しません。）
⑤SELボタンを押します。（発光部2（右）の発光量表示が点滅します）
⑥＋或いは−ボタンを押して発光部2（右）発光量を設定します。（--を表示
させると、発光部2（右）は発光しません。）
⑦SELボタンを押して表示を点灯させます。
ۋ発光部1と2の発光量を同一にセットした場合は、発光量表示が点灯します。
異なる発光量をセットした場合は、発光量表示がでません。
ۋガイドナンバーは巻末の［表1］を参照してください。
ۋマニュアル発光での適正露出は、次の計算式で割り出せます。
フラッシュの発光量（ガイドナンバー）／撮影距離（m）＝絞り値（F）

10
後幕シンクロ撮影
スローシンクロで、動いている被写体を撮影すると、通常は被写体の軌跡が動く被写体の前方に写し込まれます。
これは、シャッター幕が全開したときにフラッシュが発光するため、フラッシュ発光後~シャッター幕が閉じる
までの軌跡が写し込まれるためです（先幕シンクロ）。後幕シンクロモードを使用すると、シャッター幕が全開
した後、閉じるときにフラッシュが発光するため、シャッター幕全開~フラッシュ発光までの軌跡が、動く被写
体の後方に写し込まれ、自然な動きが表現できます。

11
ۋEOS700、750、850では、使用できません。
①カメラの撮影モードをセットします。
②＋或いは−ボタンを押して液晶パネルに を表示させます。
③ピントを合わせ、充電完了を確認して撮影します。
ۋが消灯している時は、先幕シンクロに設定されています。
ۋカメラが全自動モードにセットされていると、設定できません。
ۋ解除するには、 の表示を消します。
ハイスピードシンクロ撮影（FP発光） （Aタイプカメラ
のみ）
通常のフラッシュ撮影は、シャッター幕が全開になったときにフラッシュを光らせます。このため、同調速度よ
り高速のシャッターは使用できませんでした。ハイスピードシンクロはフラッシュを連続発光させて、シャッタ
ーの走行開始から終了まで発光を維持することにより、同調速度より高速のシャッターの使用を可能にしました。
①カメラの撮影モードをセットします。（Tv、Mのモードで使用できます。）
②カメラのシャッター速度を同調速度より速い速度に設定します。
③フラッシュの電源をONにします。
④フラッシュのモードをMODE ボタンで選択します。（ETTL、Mのモード
で使用できます。）
⑤ ＋或いは−ボタンを数回押して液晶パネルに を表示させます。
⑥被写体にピントを合わせます。
⑦被写体が撮影可能範囲にあるか、液晶パネルの距離表示で確認します。
⑧カメラのファインダー内で の点灯を確認してから撮影します。
ۋハイスピードシンクロ撮影では、フラッシュのガイドナンバーがシャッター速度によって変化し、光の到達
距離が短くなりますのでご注意ください。ガイドナンバーは巻末の［表2］を参照してください。
ۋハイスピードシンクロは、同調速度以下では設定できません。同調速度以下になるとハイスピードシンクロ
は解除され、自動的にETTLに切り換わります。再度ハイスピードシンクロ撮影を行いたい場合は、初めから
設定をやり直してください。
ۋハイスピードシンクロ撮影時でも露出補正は可能です。
ۋ解除するには、 の表示を消します。
FEロック撮影 （Aタイプカメラ
のみ）
FEロック撮影は、ファインダーの任意の部分に適正露光させるフラッシュ撮影です。
①カメラの撮影モードをセットします。（P、Tv、Av、M、DEPモードで使用できます。）
②フラッシュをETTL、もしくはハイスピードシンクロの発光モードにセットします。
③被写体にピントを合わせます。
④被写体を中央のAFフレームに合わせてカメラのFELボタンを押します。
ۋフラッシュがプリ発光し、被写体に必要な露光量を記憶します。
ۋファインダー内にFELの文字が0.5秒間表示され、適正な露光量が固定されます。
ۋファインダー内の マークが点滅したときは、光量が不足していますので、被写体に近づいて手順③からや

12
り直してください。
⑤構図を決めて撮影します。
ۋ使用するカメラによって、若干使用方法が異なります。詳しくはご使用カメラの取扱説明書の「FEロック撮
影」の項目をご覧ください。

13
モデリング発光
フラッシュ撮影による被写体の影の出かたや多灯発光によるライティングのバランスを確認することができます。
光量比モデリング発光
EOS-1Dシリーズ、1V、3、7、D30、D60、10D、20D、Kiss Digitalで使用できます。
カメラの絞り込みボタンを押すと設定された光量比で発光します。
均一モデリング発光
すべてのEOSカメラで使用できます。
①＋或いは−ボタンを数回押して液晶パネルに を表示させます。
②充電完了を確認したら、TESTボタンを押して発光させます。
連続してモデリング発光する場合、加熱での劣化を防止するため、10回を限度としてください。10回発光さ
せた後は10分以上休ませてください。
調光補正
意図的にオーバーやアンダーに露出をずらして撮影したいときに使用しま
す。フラッシュの発光量のみを補正できます。補正ステップと範囲は、1／3
段ステップ（カメラが1／2段ステップの場合は1／2段ステップ）で−3段~
＋3段です。
ۋEOS620、650、700、850、1000では使用できません。
①SEL ボタンを押して を点滅させます。
②＋或いは−ボタンを押して補正量の設定をします。
③SEL ボタンを数回押して表示を点灯させます。
④被写体にピントを合わせます。
⑤ 充電が完了したのを確認してから、シャッターボタンを押して撮影します。
ۋ解除するには、上記の手順で補正量を＋0に戻してください。
FB撮影
背景の露出を変えずに、主要被写体にあたるフラッシュの光量を変えて、標
準→アンダー→オーバーの順で撮影することができます。補正ステップと範
囲は、1／3段ステップ（カメラが1／2段ステップの場合は1／2段ステップ）
で−3段~＋3段です。
①SELボタンを数回押して を点滅させます。
②＋或いは−ボタンを押して補正量を設定します。
③SEL ボタンを押して表示を点灯させます。（ と表示されます。）
④被写体にピントを合わせます。
⑤ファインダー内で マークの点灯を確認してから撮影します。手順④か
らの動作を2回繰り返します。（2枚目は 、3枚目は と表示されます。）
ۋ撮影が終了すると自動的に解除されます。
マルチ発光撮影
シャッターの開いている間にフラッシュを連続発光して、被写体の動きを１コマの画面に連続分解写真のように

14
写し込むことができます。背景が暗く、被写体が明るい方がより効果的です。
マルチ発光の発光周波数はボタンを押すたびに切り換わり、1~199Hzの範囲で設定できます。また、連続発光
可能回数は90回までとなっていますが、発光量と発光周波数によって変わります。最大連続発光回数は巻末の［表
3］を参照してください。

15
ۋEOS700、750、850では使用できません。
①カメラの撮影モードをMにセットし、任意の絞り値を設定します。
②MODE ボタンで MULTI を選択します。
③SEL ボタンを押して発光周波数表示を点滅させます。
④＋或いは−ボタンを押して発光周波数を設定します。
⑤SELボタンを押して発光量表示を点滅させます。
⑥＋或いは−ボタンを押して発光量を設定します。
⑦SELボタンを押して発光回数表示を点滅させます。
⑧＋或いは−ボタンを押して発光回数を設定します。
⑨SELボタンを押して表示を点灯させます。
⑩ピントを合わせ、充電完了を確認して撮影します。
（発光回数）（発光周波数） 以上のシャッター速度を設定してください。
ワイヤレス撮影
このフラッシュをメイン光源とし、EF-500 DG SUPER(EOS用)を補助光源としたワイヤレスフラッシュ撮
影が可能です。
ۋBタイプカメラでは、ワイヤレスマニュアル発光撮影とワイヤレスマルチ発光撮影のみ使用できます。EOS750
とEOS850ではワイヤレス撮影はできません。
ۋここではカメラに取り付けるフラッシュを「マスター」、カメラから離して置くフラッシュを「スレーブ」と
表記します。
ۋ画面内にフラッシュが入らないよう注意してください。
ۋマスターからスレーブまでの距離は約5m以内にセットしてください。
ۋスレーブ側の設定は、スレーブ側の使用説明書（ワイヤレス撮影）の項目を参照してセットしてください。
䝳䜨䝨䝰䜽ETTL⮤ິㄢක᧔ᙫ
ワイヤレスETTL自動調光撮影では、カメラが自動的に適正露出になるように制御します。
スレーブ側の設定
①スレーブ側の使用説明書に従い、スレーブIDを3にセットします。
②スレーブを決めておいた位置にセットします。
マスター側の設定
③MODEボタンで を選択します。
④マスターとスレーブの充電完了を確認し撮影ます。
ۋワイヤレスETTL自動調光撮影は、ハイスピードシンクロ(FP)発光、FEロック撮影、調光補正、FB撮影が併用
できます。ワイヤレス撮影の設定後、各項目に準じて操作してください。スレーブ側の操作は必要ありません。

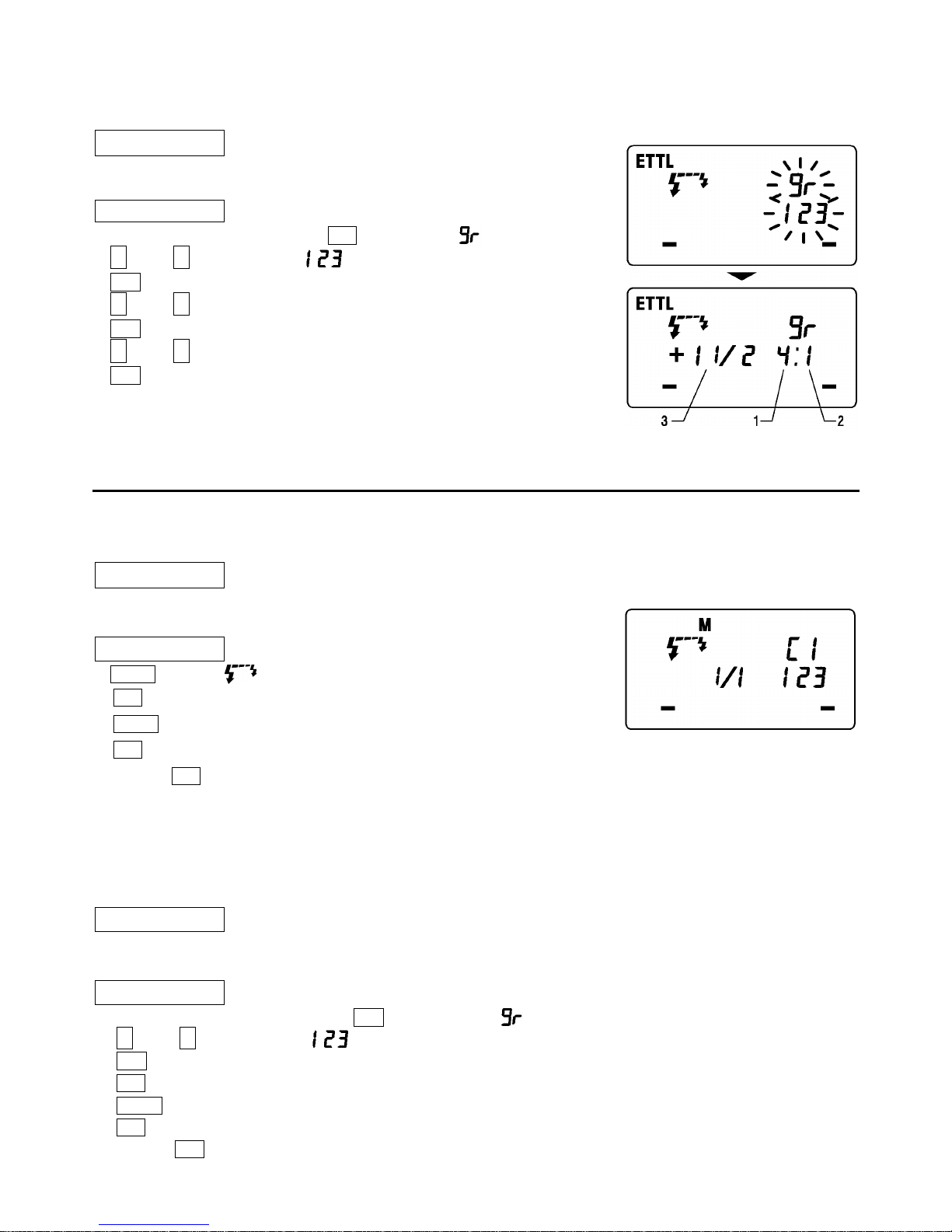

発光部1（左）、発光部2（右）の光量比を設定し、スレーブ（3）の調光補正量を設定した撮影ができます。
①ワイヤレスETTLモードの状態で、SELボタンを押して光量比の数値を点滅させます。
②＋或いは−ボタンを押して光量比を変化させます。
③SELボタンを押してスレーブ（3）の調光補正値を点滅させます。
④＋或いは−ボタンを押して調光補正量の設定をします。
⑤SELボタンを数回押して表示を点灯させます。
⑥マスターとスレーブの充電完了を確認し撮影ます。

16
モードを変更すると設定が解除されます。

17
複数台のスレーブをグループ分けし、マスター側の光量比に連動して発光させることができます。
スレーブ側のID番号1が発光部1（左）、ID番号2が発光部2（右）の設定に基づき制御されます。ID番号3は調
光補正量の設定に基づき制御されます。各グループに台数の制限はありません。
スレーブ側の設定
① スレーブ側の使用説明書に従い、各スレーブ ID （ 1 、 2 、 3 ）をセットします。
②スレーブを決めておいた位置にセットします。
マスター側の設定
③ ワイヤレス ETTL モードの状態で、 SEL ボタンを押して を選択します。
④＋或いは−ボタンを押して を選択します。
⑤SELボタンを押して光量比の数値を点滅させます。
⑥＋或いは−ボタンを押して光量比を変化させます。
⑦SELボタンを押してスレーブ（3）の調光補正値を点滅させます。
⑧＋或いは−ボタンを押して調光補正量の設定をします。
⑨SELボタンを数回押して表示を点灯させます。
⑩マスターとスレーブの充電完了を確認し撮影ます。
モードを変更すると設定が解除されます。
䝳䜨䝨䝰䜽 䝢䝏䝩䜦䝯Ⓠක᧔ᙫ
マスターで発光量を設定するだけでワイヤレスマニュアル発光撮影ができます。露出は市販のフラッシュ
メーターで決定してください。
スレーブ側の設定
①スレーブ側の使用説明書に従い、スレーブIDを3にセットします。
②スレーブを決めておいた位置にセットします。
マスター側の設定
③MODEボタンで を選択します。
④SELボタンを2秒以上押し続け、発光モード表示を点滅させます。
⑤MODEボタンで Mを選択します。
⑥SELボタンを押して発光モード表示を点灯させます。
⑦もう一度SELボタンを押し、後はマニュアル発光撮影の手順で、それぞれの発光量を設定してください。
モードを変更すると設定が解除されます。
複数台のスレーブをグループ分けし、マスター側の光量比に連動して発光させることができます。
スレーブ側のID番号1が発光部1（左）、ID番号2が発光部2（右）の設定に基づき制御されます。ID番号3は任
意の発光量を設定できます。
スレーブ側の設定
①スレーブ側の使用説明書に従い、各スレーブID（1、2、3）をセットします。
②スレーブを決めておいた位置にセットします。
マスター側の設定
③ワイヤレスETTLモードの状態で、SELボタンを押して を選択します。
④＋或いは−ボタンを押して を選択します。
⑤SELボタンを押して表示を点灯させます。
⑥SELボタンを2秒以上押し続け、発光モード表示を点滅させます。
⑦MODEボタンで Mを選択します。
⑧SELボタンを押して発光モード表示を点灯させます。
⑨もう一度SELボタンを押し、後はマニュアル発光撮影の手順で、それぞれの発光量を設定してください。

18
モードを変更すると設定が解除されます。

19
䝳䜨䝨䝰䜽 䝢䝯䝅Ⓠක᧔ᙫ
スレーブ側の設定
①スレーブ側の使用説明書に従い、スレーブIDを3にセットします。
②スレーブを決めておいた位置にセットします。
マスター側の設定
③MODEボタンで を選択します。
④SELボタンを2秒以上押し続け、発光モード表示を点滅させます。
⑤MODEボタンで MULTIを選択します。
⑥SELボタンを押して発光モード表示を点灯させます。
⑦もう一度SELボタンを押し、後はマルチフラッシュ発光撮影の手順で、そ
れぞれの発光量を設定してください。
モードを変更すると設定が解除されます。
䝅䝧䝷䝑䝯スᏽ
他の人がワイヤレス撮影をしていると、その信号光によりお使いのフラッシュが発光してしまうことがありま
す。このような場合には、他の人とは違うチャンネルを設定します。
①ワイヤレスの各モードの状態でSELボタンを数回押してチャンネル表示を点滅させます。
②＋或いは−ボタンを押してチャンネル番号を設定します。（C1~C4の
いずれかにセットします。）
③SELボタンを押して表示を点灯させます。
④スレーブ側のフラッシュもスレーブ側の使用説明書に従い、マスター側
と同じチャンネル番号をセットします。
主要諸元
ガイドナンバー：14（ISO 100／m、2灯フル発光時）
使用電源：単三形アルカリ乾電池4本又は、単三形ニッカド電池4本、単三形ニッケル水素電池4本
充電時間：約4秒（アルカリ乾電池使用）（常温25℃時）、
約3秒（ニッカド電池又は、ニッケル水素電池使用）（常温25℃時）
照射角度：垂直・水平 80度
オートパワーオフ／オートパワーオン：内蔵
質量：430g（電池別）
寸  法：（幅高長）制御部 76.7mm136.2mm82.4mm
発光部 126.6mm128.8mm30.5mm
品質保証とアフターサービスについて
保証の詳細とアフターサービスに関しては、別紙の≪保証規定≫をご参照ください。
