SilentiumPC GLADIUS 800 PURE BLACK User manual

INSTRUKCJA OBSŁUGI
SILENTIUMPC GLADIUS 800 PURE BLACK (GD-800)
SILENTIUMPC GLADIUS 800 WINDOW PURE BLACK
(GD-800W)
www.silentiumpc.com

Szanowny Kliencie,
Dziękujemy za zakup naszego produktu. Obudowa SilentiumPC
ladius 800/W Pure Black to trafiona inwestycja i jesteśmy
przekonani, że spełni pokładane w niej nadzieje. Dołożyliśmy
wszelkich starań aby ladius 800/W Pure Black był w pełni
funkcjonalny oraz ułatwił montaż podzespołów. Dodatkowo, czarne
wnętrze obudowy, nadaje jej niepowtarzalny styl.
Sprawdź nasze pozostale produkty na www.silentiumpc.com
 ZAWARTOŚĆ PUDEŁKA
• Obudowa ladius 800/W Pure Black
• Opakowanie z akcesoriami do montażu podzespołów
 DANE TECHNICZNE
• Wymiary obudowy: 480x440x200mm
• Standard: mATX/ATX
• Waga netto: 6.4 K
• Ilość zatok:
• 5,25” zewnętrzne: 4
• 3,5” zewnętrzne: 1 (opcja)
• 3,5” wewnętrzne: 6
• 2,5” (SSD) wewnętrzne: 1
• Miejsca na karty rozszerzeń: 7
• System chłodzenia:
• Przód: 1x wentylator 140mm
• Tył: 1x wentylator 120mm (1200 obr./min. ~13,9 dB/A)
• Bok: 2x wentylator 120mm (opcja wyłącznie w wersji bez
okna)
• óra: 2x wentylator 120mm (opcja)
• Porty: 2x USB, 1x Słuchawki, 1x Mikrofon, 1x E-SATA
• Zasilacz (standard ATX PS2): brak w komplecie

 CECHY PRODUKTU
• Elegancki i nowoczesny design
• Wykonana z SECC oraz wysokiej jakości tworzywa
sztucznego
• C arne wnętr e!
• Otwór do łatwego montażu chłodzenia procesora
• Wbudowana zaślepka do napędu optycznego
• Przód z czarnej stalowej siatki z zamontowanym filtrem
przeciwkurzowym
• 140mm wentylator na przodzie z filtrem przeciwkurzowym
• Beznarzędziowy dostęp do wnętrza obudowy
• Beznarzędziowy montaż napędów
• Montaż zasilacza na spodzie obudowy na gumowych
stopkach antywibracyjnech
• Ciche wentylatory w standard ie! 120 mm ora 140 mm
• Specjalnie wyprofilowane grille, redukujące hałas oraz
zwiększające przepływ powietrza
• Wentylowane zaślepki PCI
• Maskowanie kabli
• Kompaktowe wymiary
• Porty USB, Audio, E-SATA wyprowadzone na przedni panel
obudowy
• umowe, antywibracyjne stopki obudowy
 INSTALACJA PŁYTY GŁÓWNEJ
• Odkręć szybkośrubki i zdejmij boczny panel obudowy
• Wkręć dystanse (znajdują się w opakowaniu z akcesoriami)
zgodnie z otworami montażowymi na płycie głównej
• Przykręć płytę główną śrubami.
Upewnij się że płyta jest dobrze przymocowana
 INSTALACJA NAPĘDU OPTYCZNEGO 5,25”
• Odkręć szybkośrubki i zdejmij oba panele boczne obudowy
• Złap przedni panel za specjalne otwory u spodu i pociągnij
do siebie
• Wsuń napęd w pierwszą zatokę 5,25”
• Użyj zaczepów do beznarzędziowego montażu w celu
przymocowania napędu lub przykręć go na śrubki

 INSTALACJA NAPĘDU FDD 3,5”
• Odkręć szybkośrubki i zdejmij oba panele boczne obudowy
• Złap przedni panel za specjalne otwory u spodu i pociągnij
do siebie
• Zastąp przednią zaślepkę 5,25” zaślepką z otworem na
napęd 3,5”
• Wsuń napęd FDD w redukcję z 5,25” na 3,5”
• Przykręć go na śrubki
 INSTALACJA NAPĘDU HDD 3,5”
• Odkręć szybkośrubki i zdejmij oba panele boczne obudowy
• Użyj zaczepów do beznarzędziowego montażu w celu
przymocowania napędu
• Wsuń napęd HDD do wewnętrznej zatoki 3,5”

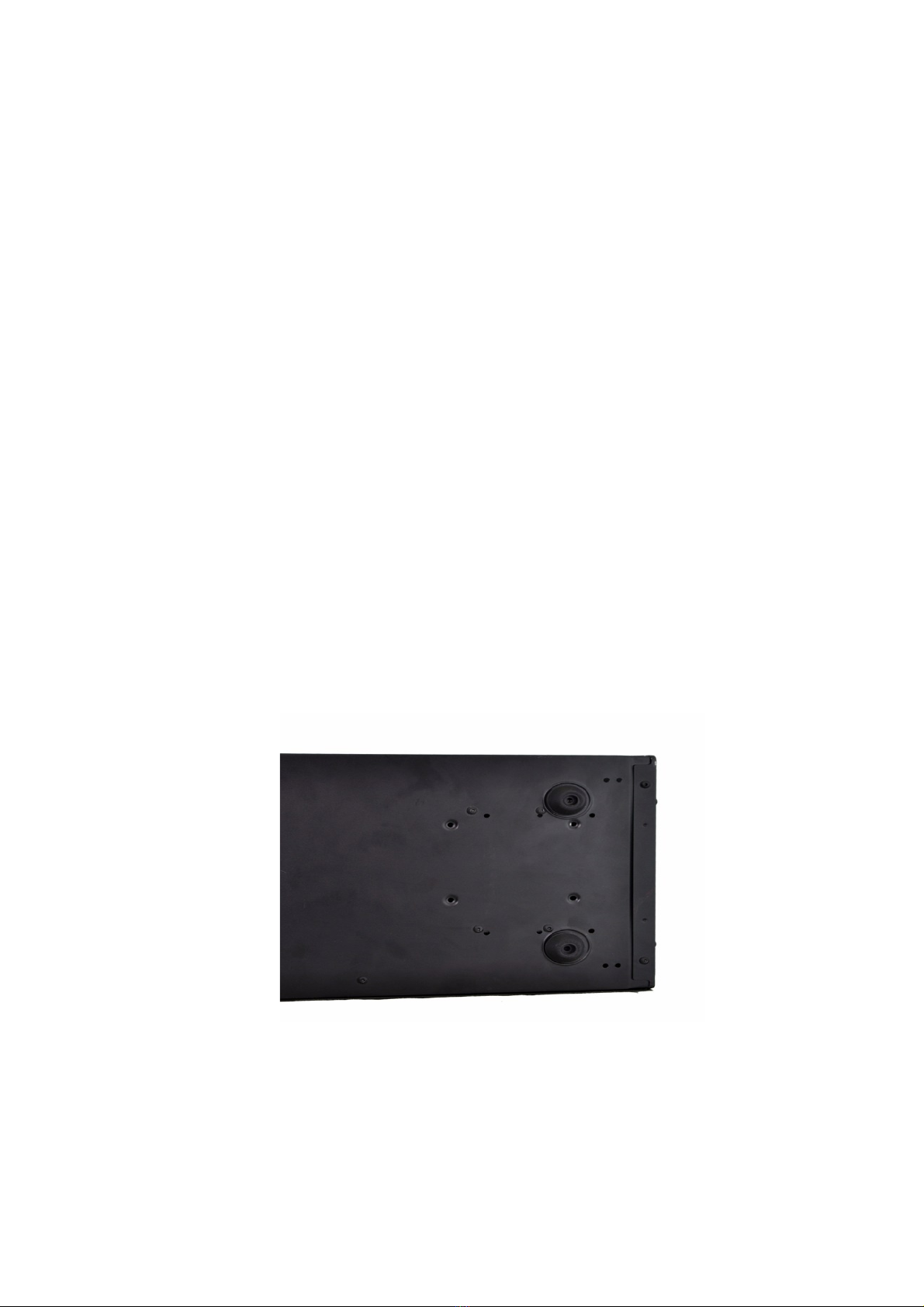

 INSTALACJA NAPĘDU SSD 2,5”
• Wsuń dysk SSD pod koszyk na dyski twarde
• Przykręć go 4 śrubami od spodu obudowy
 INSTALACJA KART PCI
• Odkręć zaślepkę PCI
• Ze szczególną ostrożnością zamontuj kartę
• Dokręć kartę śrubą

• Zabezpiecz kartę graficzną przy użyciu specjalnych szerokich opasek
• UWAGA! Aby zamontować długą kartę graficzną, wysuń środkowy
koszyk na dyski twarde 3,5”
 INSTALACJA ZASILACZA
• Umieść zasilacz w specjalnie przeznaczonym dla niego
miejscu na spodzie obudowy
• Przykręć zasilacz 4 śrubami
Zasilacze z wentylatorem 120mm lub większym można
zamontować dowolnie (wentylatorem do dołu bądź do góry)
 PODŁĄCZENIE POWER/RESET/AUDIO/USB/E-SATA
• Podłącz Power SW, Reset SW, e-SATA oraz złącze
monitorujące pracę HDD do odpowiedniech gniazd na płycie
głównej
• Podłącz złącze USB oraz przewody HD audio/AC 97 do
odpowiednich gniazd na płycie głównej
Do poprawnej instalacji użyj instrukcji obłsugi płyty głównej

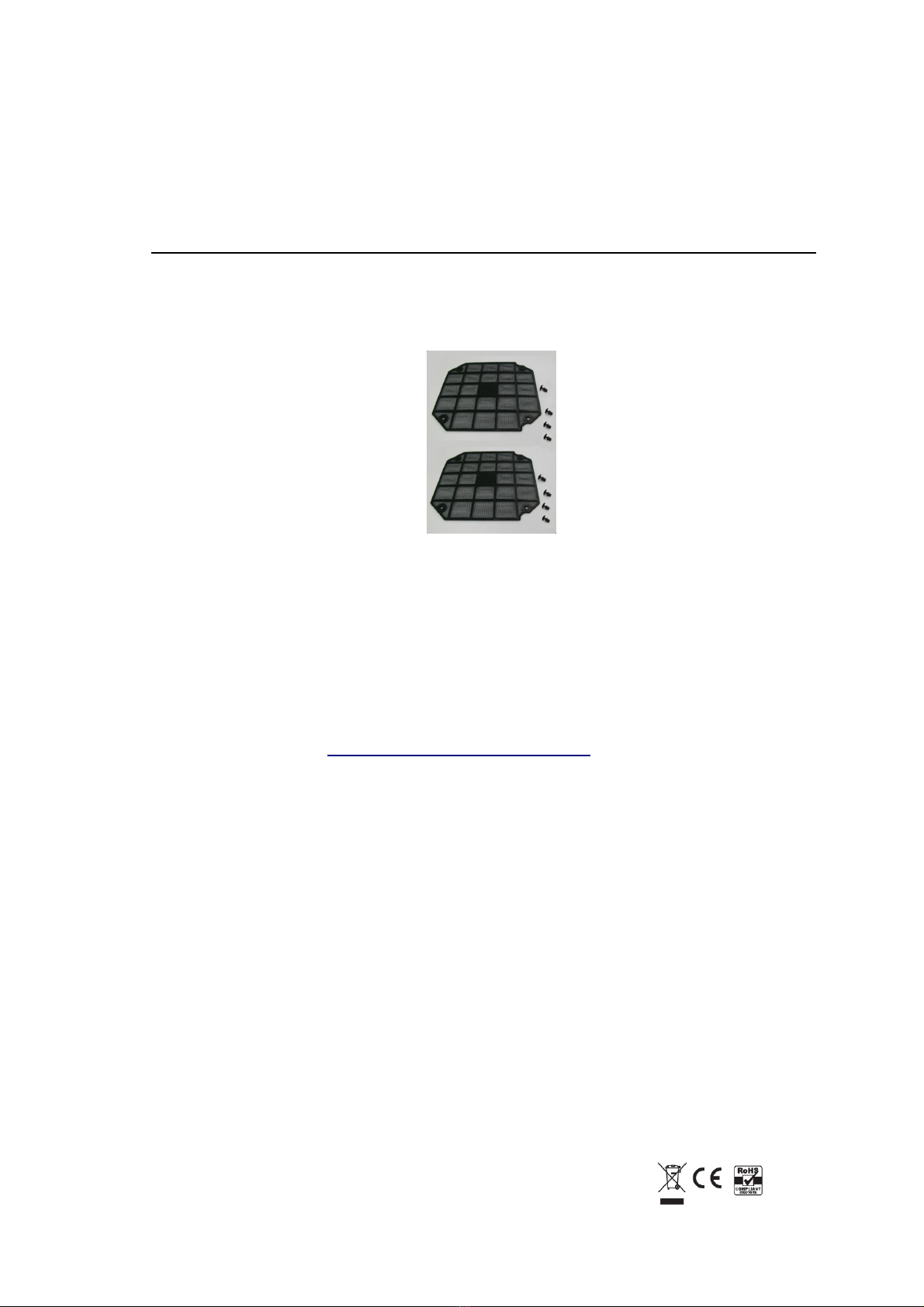

 DODATKOWE FILTRY PRZECIWKURZOWE W ZESTAWIE!
Mas wątpliwości?
[email protected]
[phone]
Import i dystrybu ja: COOLING.PL Okrzei 9, 05-870 Błonie

MANUAL
SILENTIUMPC GLADIUS 800 PURE BLACK (GD-800)
SILENTIUMPC GLADIUS 800 WINDOW PURE BLACK
(GD-800W)
www.silentiumpc.com

Dear Customer,
Thank you for choosing our product. We assure you that SilentiumPC
ladius 800/W Pure Black chassis is worth your trust. We strongly
believe you will love this new model. We have put a lot of effort to
develop this multi-functional and stylish ladius 800/W Pure Black
chassis.
Please check our other great products at www.silentiumpc.com
 CONTENTS
• ladius 800/W Pure Black case
• Accessory box
 TECHNICAL DATA
• Case dimensions: 480x440x200mm
• Standard: mATX/ATX
• Weight Nett: 6.4 K
• Drive Bays:
• 5,25” external: 4
• 3,5” external: 1 (option)
• 3,5” internal: 6
• 2,5” (SSD) internal: 1
• Expansion slots: 7
• Fans:
• Front: 1x 140mm fan
• Rear: 1x 120mm fan (1200 rpm ~13,9 dB/A)
• Side Panel: 2x 120mm fan (optional w/o window side
panel only)
• Top Panel: 2x 120mm fan (optional)
• Front panel I/O ports: 2x USB, Audio in/out, 1x E-SATA
• PSU (ATX PS2 standard): not included
 Features
• Modern and elegant design
• Made of SECC steel and high quality plastic parts
• Black interior!
• Backplate mounting hole for easy access
• Built-in ODD front panel
• Mesh drive bay cover with removable foam for easy cleaning

and superior airflow
• 140 mm fan installed on front panel
• Tool-free side panels opening
• Tool-free ODD/HDD mounting
• PSU mounting on the bottom of the case
• Anti-vibration PSU mounting
• Quiet 120mm and 140mm fans included
• Compact size
• USB, Audio, E-SATA ports on the front panel
• Anti-vibration rubber case feet
 MOTHERBOARD INSTALLATION
• Open the side panel using the thumbscrews
• Refer to the motherboard holes for standoff placement. Put
brass standoffs in place and align motherboard with
standoffs and mount to case. (brass standoffs in the
accessory box)
Check if motherboard is mounted correctly
 5,25” ODD INSTALLATION
• Open both side panels using the thumbscrews
• Remove front panel using the holes on the bottom of bezel
• Place ODD in the top 5,25” drive bay
• Use screw-less mounting kit to attach ODD
 3,5” ODD INSTALLATION
• Open both side panels using the thumbscrews
• Remove front panel using the holes on the bottom of bezel
• Switch 5,25” bezel to 3,5” one
• Screw the 3,5” adapter into 5,25” bay
• Place ODD in 3,5” adapter and use screws to fix it.
 3,5” HDD INSTALLATION
• Open both side panels using the thumbscrews
• Use screw-less mounting kit to attach ODD
• Place HDD in internal 3,5” drive bay

 SSD 2,5” INSTALLATION
• Insert SSD under HDD case
• Use 4 screws to fix SSD from bottom of the chassis
 PCI/SLOT ARRANGEMENT
• Remove the internally attached PCI/slot cover.
• With extra care insert the PCI Express/A P/PCI card into the expansion
slot and secure it with a screw.
• Use the attached black strap to tight and fix the card
When install the large V A card, please take off the central HDD cage.
 PSU INSTALLATION
• Insert power supply accordingly inside the computer case.
• Use 4 screws to fix the power supply on the rear side
PSU can be mounted in two ways.

FRONT PANEL LEADS AND WIRES
• Plug the Power SW lead, Reset SW lead, E-SATA lead and hard drive
status lead into the corresponding sockets on the motherboard.
• Plug in the USB and audio/AC97 cables to the corresponding sockets on
the motherboard.
Please refer to your motherboard manual for proper installation.
 ADDITIONAL ANTI DUST FILTERS INCLUDED!
Need support?
[email protected]
[phone]
Import i dystrybu ja: COOLING.PL Okrzei 9, 05-870 Błonie
