Simes Ip55 User manual

ALIMENTATORE RGB IN BOX

RGB POWER SUPPLY IN BOX

ALIMENTATION RGB

RGB Versorgungsbox

IP55

ISTRBOX24DMX REV.04 02/12

SIMES

260

SIMES

IP 55

BOX RGB

BOÎTIER RGB

PESO

WEIGHT

POIDS NET

GEWICHT

S.3411 RGB BOX 36W 90V-264V/24V PWM IP 55 1,8 Kg

S.3413 RGB BOX 100W 100V-240V/24V PWM IP 55 2,5 Kg

h = 100

S.3411 / S.3413

CODICE PRODOTTO

PRODUCT CODE

CODE PRODUIT

Artikelnummer

ARTICOLO

ARTICLE

ARTIKELNUMMER

DESCRIZIONE

DESCRIPTION

BESCHREIBUNG

DIMENSIONE PRODOTT0

PRODUCT DIMENSION

DIMENSIONS DE PRODUIT

Productmaße

OGNI MODIFICA DELL’APPARECCHIO E’ PROIBITA SENZA PREVIA AUTORIZZAZIONE !!

La sicurezza dell’apparecchio è garantita solo rispettando le normative europee del settore elettrico e le istruzioni contenute in questa scatola;

pertanto è necessario conservarle. Il rispetto di queste istruzioni è fondamentale per il corretto funzionamento dell’apparecchio e dell’impianto.

L’installazione deve essere fatta da personale qualiﬁcato.

Togliere tensione prima di eseguire le operazioni di manutenzione.

ANY MODIFICATION TO THIS FITTING IS FORBIDDEN WITHOUT AUTHORIZATION !!

The safety of the ﬁtting is guaranteed only respecting the electrical European norms and the mounting instructions in this box; therefore it is

important to conserve them. The respect of these instructions is very important for the ﬁtting and the main line life.

Installation should be carried out by a suitable qualiﬁed person in accordance with good electrical practice and the appropriate national wiring

regulations.

Disconnect main voltage before maintenance operations.

TOUTE MODIFICATION DE CE PRODUIT EST INTERDITE SANS AUTORISATION

La sécurité des produits est garantie uniquement en respectant les normes électriques Européennes et les instructions contenues dans l’embal-

lage. Le respect des instructions est fondamental pour un fonctionnement correct de l’appareil.

L’installation doit être exécutée par des personnes qualiﬁées.

Couper l’alimentation avant d’exécuter toute mise en marche et manutention électrique.

JEDE TECHNISCHE ÄNDERUNG AN DIESEM GERÄT IST OHNE AUSDRÜCKLICHE AUTORISIERUNG UNTERSAGT!!

Die Sicherheit für dieses Gerät wird garantiert bei sachgemäßer Ausführung aller Arbeiten unter Einhaltung der Europäischen Normen sowie

Befolgung der in dieser Montageanleitung angegebenen Arbeitsschritte. Diese Anweisungen sind weiterhin wichtig, um die angegebene

Lebensdauer für die Versorgungsbox, als auch die angeschlossenen Leuchten realisieren zu können. Sämtliche Arbeiten mit diesem Gerät sind

durch qualiﬁziertes und geschultes Fachpersonal der Elektroindustrie oder des Elektrohandwerks durchzuführen.

Netzspannung

Eingang/Ausgang

2xM20

DMX

IN/OUT

2 X PG11

24V-PWM

Ausgang

5 X M20

M20

Ø 7÷13

SIMES

S.3491

CONTROLL0 DMX

DMX CONTROLLER

DMX CONTRÔLEUR

DMX Eingabegerät

DMX OUT

DMX IN

PG11

Ø 5÷10

LINE OUT

LINE IN

Per maggiori informazioni vedere le speciﬁche

istruzioni.

For all speciﬁcation please refer to the speciﬁc

mounting sheet.

Pour plus d’information consulter la notice

d’utilisation

Für alle Details des DMX Eingabegerätes lesen

Sie bitte die gesonderte Montageanleitung für

dieses Bediengerät

CABLAGGIO

WIRING

CÂBLAGE

Verdrahtung

POTENZA TOTALE BOX 35W. IL NUMERO MASSIMO

DEGLI APPARECCHI COLLEGABILI DIPENDE DALLA

SOMMA DELLE SINGOLE POTENZE

TOTAL POWER OF THE BOX 35W. THE MAX NUMBERS

OF THE FITTING WIRED DEPENDS FROM THE SUM OF

THE SINGLES POWER.

PUISSANCE TOTALE DE L’ALIMENTATION 35W. LE NOMBRE

MAXIMUM D’APPAREILS DÉPEND DE LA SOMME DES PUIS-

SANCES UNITAIRES DE L’APPAREIL.

Die maximale Anzahl der anzuschließenden Leuchten ist

abhängig von den entsprechenden Leistungsaufnahmen der

Einzelleuchten.

. +-

avo ero

Black cable

Câble noir Canale / Channel / Canal

R ROSSO /RED / ROUGE / Rot

. R- Cavo Rosso

Red cable

Câble rouge

G VERDE / GREEN / VERT / Grün

. G- Cavo Verde

Green cable

Câble vert

B BLU / BLUE / BLEU / Blau

. B- Cavo Blu

Blue cable

Câble Blue

Schwarze Aderleitung

Rote Aderleitung

Grüne Aderleitung

Blaue Aderleitung

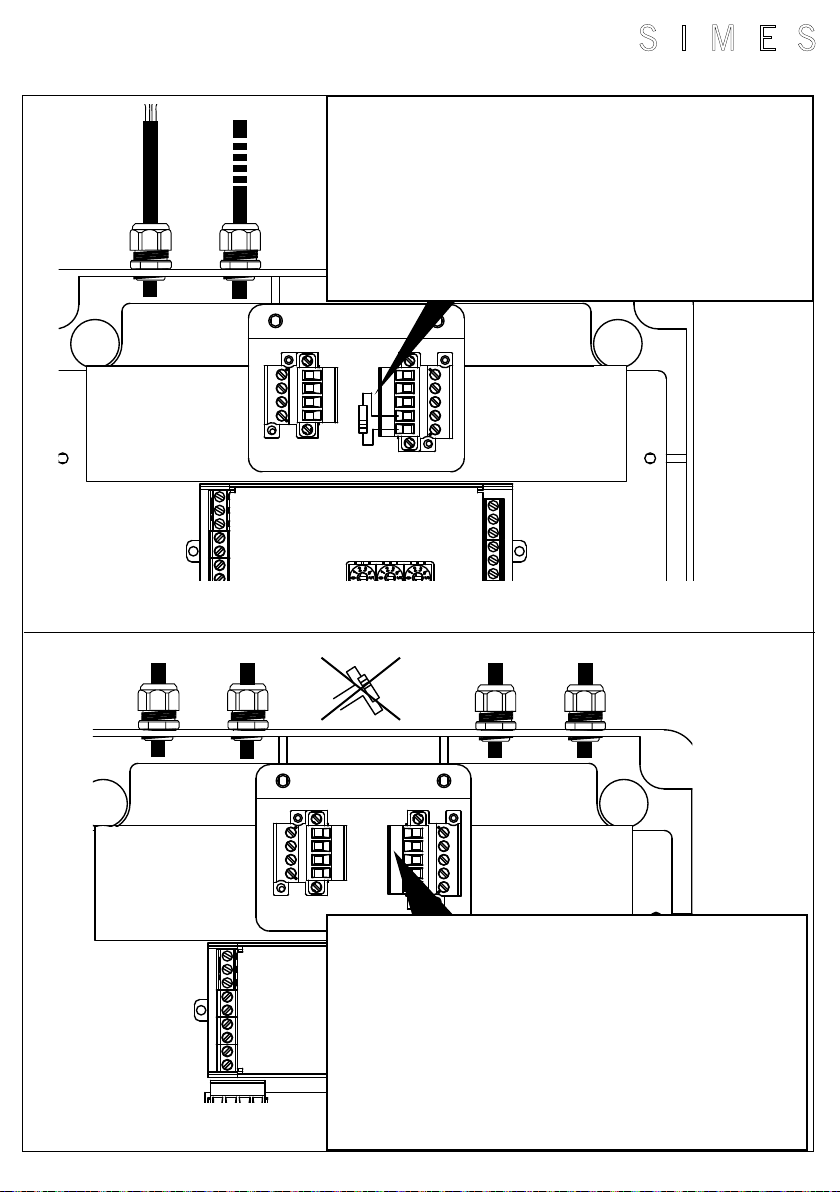

ALLA FINE DELLA LINEA E’ NECESSARIO LASCIARE LA RESISTENZA DA

120 Ω PER SOPPRIMERE I RADIO DISTURBI.

AT THE END OF THE LINE IT’S NECESSARY TO LEAVE A 120 Ω

RESISTANCE FOR THE SUPPRESSION OF THE RADIO WAVE INTERFEREN-

CE.

INSTALLER UNE RÉSISTANCE 120 OHM EN FIN DE LIGNE AFIN D’ÉLIMI-

NER LES INTERFERENCES ELECTRIQUES.

Am Ender einer DMX-Linie ist es notwendig einen 120 Ohm Endwiderstand

einzusetzen, um Interferenzen mit hochfrequenten Radiowellen zu vermeiden.

E’ NECESSARIO RIMUOVERE LA RESISTENZA PER ESEGUIRE IL CA-

BLAGGIO AL BOX SUCCESSIVO. VA LASCIATA NELL’ULTIMO BOX DELLA

LINEA

REMOVE RESISTANCE TO PERMIT WIRING TO THE NEXT BOX. LEAVE IT

AT THE LAST BOX OF THE LINE

ENLEVER LA RÉSISTANCE POUR PERMETTRE LA MISE EN PLACE DE

L’ALIMENTATION SUIVANTE. LAISSER LA RÉSISTANCE SUR LA DER-

NIÈRE ALIMENTATION.

Entfernen Sie den Endwiderstand, um eine Kontaktierung der nächst

folgenden DMX Versorgungsbox zu ermöglichen. Bei der letzten Box in einer

DMX-Linie ist der Endwiderstand beizubehalten.

SIMES

CONFIGURAZIONE DIP SWITCH - S.3411/S.3413

DIP SWITCH CONFIGURATION - S.3411/S.3413

CONFIGURATION DES INTERRUPTEOURS DE PROGRAMATION - S.3411/S.3413

Konﬁguration der DIP-SCHALTER - S.3411/S.3413

- Esempio congurazione DIP SWITCH su indirizzo 139.

- Example of DIP SWITCH conguration on address 139.

- Exemple de conguration des interrupteurs pour la

séquence 139.

- Beispiel für die Einstellung der DMX-Adresse 139

- 3 Sequenze preimpostate all’indirizzo 600/601/602.

- 3 Preset sequences on address 600/601/602

- 3 Séquences prédénies sur l’adresse 600/601/602

- 3 voreingestellte Farbabläufe sind auf den Adressen

1 3 9

Attraverso il DIP SWITCH settare l’indirizzo della centra-

lina in base al canale libero del dispositivo esterno che si

desidera utilizzare tenendo conto che ogni box occuperà 3

canali in sequenza (R G B).

Through the DIP SWITCH put in order the address of the

SWITCHBOARD controlling the free channel of the exter-

nal device that we want to use but remember that every

boxes will occupy 3 channels in sequence (RGB).

Disposer les interrupteurs du clavier aﬁn de sélection-

ner les canaux que vous désirez utiliser pour créer votre

séquence. Souvenez vous que chaque séquence occupe 3

canaux (RGB).

Durch korrekte Einstellung der 3 DIP-Schalter wird die

benötigte Adreese an der DMX-Box eingestellt. Diese

Adresse muß mit der Adresse des DMX-Eingabegerätes

entsprechend der Programmierungsvorgabe übereinstim-

men. Jede Box benötigt 3 DMX Adressen in entsprechen-

der fortlaufender Reihenfolge (RGB).

Nel caso di utilizzo del CONTROLLO DMX S.3491

per l’assegnazione degli indirizzi del DIP SWITCH è

necessario consultare le speciﬁche istruzioni.

If we use the DMX CONTROLLER S.3491 for the

assignation of the addresses of the DIP SWITCH is

necessary to consult the speciﬁc instructions.

Si vous devez utiliser le contrôleur DMX S.3491, il est

nécessaire de consulter la notice d’utilisation de ce

produit pour l’affectation des adresses.

Bei Nutzung des DMX Eingabegerätes S.3491sind bei

dessen DMX-Adresseinstellungen die Angaben der bei-

liegenden, speziellen Montageanleitung zu befolgen.

6 0 0
