SKIL MASTERS 1570 User manual
PLANER
1570 (F0151570 . . )
SKIL BV - Konijnenberg 62 04/17 2610Z08947
4825 BD Breda - The Netherlands
www.skil.com
ORIGINAL INSTRUCTIONS 8
NOTICE ORIGINALE 11
ORIGINALBETRIEBSANLEITUNG 14
ORIGINELE GEBRUIKSAANWIJZING 18
BRUKSANVISNING I ORIGINtAL 21
ORIGINAL BRUGSANVISNING 24
ORIGINAL BRUKSANVISNING 27
ALKUPERÄISET OHJEET 30
MANUAL ORIGINAL 33
MANUAL ORIGINAL 37
ISTRUZIONI ORIGINALI 40
EREDETI HASZNÁLATI UTASÍTÁS 44
PŮVODNÍM NÁVODEM K POUŽÍVÁNÍ 47
ORİJİNAL İŞLETME TALİMATI 50
INSTRUKCJA ORYGINALNA 53
ОРИГІНАЛЬНА ІНСТРУКЦІЯ
З ЕКСПЛУАТАЦІЇ 57
ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ 60
INSTRUCŢIUNI DE FOLOSIRE
ORIGINALE 64
ОРИГИНАЛНО РЪКОВОДСТВО
ЗА ЕКСПЛОАТАЦИЯ 67
PÔVODNÝ NÁVOD NA POUŽITIE 71
ORIGINALNE UPUTE ZA RAD 75
ORIGINALNO UPUTSTVO ZA RAD 78
IZVIRNA NAVODILA 81
ALGUPÄRANE KASUTUSJUHEND 84
ORIĢINĀLĀ LIETOŠANAS PAMĀCĪBA 87
ORIGINALI INSTRUKCIJA 90
ИЗВОРНО УПАТСТВО ЗА РАБОТА 94
UDHËZIMET ORIGJINALE 97
107
105
2
1570
EU Declaration of conformity
Planer Article number
We declare under our sole responsibility that the stated products comply with all
applicable provisions of the directives and regulations listed below and are in
conformity with the following standards.
Technical le at:*
Déclaration de conformité UE
Rabot Numéro d’article
Nous déclarons sous notre propre responsabilité que les produits décrits sont en
conformité avec les directives, règlements normatifs et normes énumérés
ci-dessous.
Dossier technique auprès de:*
EU-Konformitätserklärung
Hobel Sachnummer
Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen
einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und
Verordnungen entsprechen und mit folgenden Normen übereinstimmen.
Technische Unterlagen bei:*
EU-conformiteitsverklaring
Schaafmachine Productnummer
Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen
aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en
verordeningen en overeenstemmen met de volgende normen.
Technisch dossier bij:*
EU-konformitetsförklaring
Hyvel Produktnummer
Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla
gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att
de stämmer överens med följande normer.
Teknisk dokumentation:*
EU-overensstemmelseserklæring
Høvl Typenummer
Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse
med alle gældende bestemmelser i følgende direktiver og forordninger og
opfylder følgende standarder.
Tekniske bilag ved:*
EU-samsvarserklæring
Høvel Produktnummer
Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med
alle relevante bestemmelser i direktivene og forordningene nedenfor og med
følgende standarder.
Teknisk dokumentasjon hos:*
EU-vaatimustenmukaisuusvakuutus
Höylä Tuotenumero
Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien
ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien
vaatimusten mukaisia.
Tekniset asiakirjat saatavana:*
Declaración de conformidad UE
Cepillo Número de artículo
Declaramos bajo nuestra exclusiva responsabilidad, que los productos
nombrados cumplen con todas las disposiciones correspondientes de las
directivas y los reglamentos mencionados a continuación y están en conformidad
con las siguientes normas.
Documentos técnicos de:*
Declaração de conformidade CE
Plaina
Número do produto
Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados
cumprem todas as disposições e os regulamentos indicados e estão em
conformidade com as seguintes normas.
Documentação técnica pertencente à:*
Dichiarazione di conformità UE
Pialla Codice prodotto
Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono
conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati
di seguito, nonché alle seguenti normative.
Documentazione tecnica presso:*
EU konformitási nyilatkozat
Gyalu Cikkszám
Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az
alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó
előírásainak és megfelelnek a következő szabványoknak.
Műszaki dokumentumok megőrzési pontja:*
Hoblík Objednací číslo
Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna
příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu s
následujícími normami.
Technické podklady u:*
Planya Ürün kodu
Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin
geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan
ederiz.
Teknik belgelerin bulunduğu yer:*
Strug Numer katalogowy
Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają
wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń,
oraz że są zgodne z następującymi normami.
Dokumentacja techniczna:*
Товарный номер
Мы заявляем под нашу единоличную ответственность, что названные
продукты соответствуют всем действующим предписаниям нижеуказанных
директив и распоряжений, а также нижеуказанных норм.
Техническая документация хранится у:*
Товарний номер
Мизаявляємо під нашу одноособову відповідальність, що названі вироби
відповідають усім чинним положенням нищеозначених директив і
розпоряджень, а також нижчеозначеним нормам.
Технічна документація зберігається у:*
3
1570
Αριθμός ευρετηρίου
Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα
αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων
οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.
Τεχνικά έγγραφα στη:*
Număr de identificare
Declarăm pe proprie răspundere că produsele menţionate corespund tuturor
dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce
urmează şi sunt în conformitate cu următoarele standarde.
Documentaţie tehnică la:*
Каталожен номер
С пълна отговорност ние декларираме, че посочените продукти отговарят
на всички валидни изисквания на директивите и разпоредбите по-долу и
съответства на следните стандарти.
Техническа документация при:*
Pôvodnej EU vyhlásenie o zhode
Hoblik Vecné číslo
Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky
príslušné ustanovenia nižšie uvedených smerníc a nariadení a je v súlade s
nasledujúcimi normami.
Technické podklady má spoločnosť:*
EU izjava o sukladnosti
Blanjalica Kataloški broj
Pod punom odgovornošću izjavljujemo da navedeni proizvodi odgovaraju svim
relevantnim odredbama direktiva i propisima navedenima u nastavku i da su
sukladni sa sljedećim normama.
Tehnička dokumentacija se može dobiti kod:*
EU-izjava o usaglašenosti
Strug Broj predmeta
Na sopstvenu odgovornost izjavljujemo, da navedeni proizvodi odgovaraju svim
dotičnim odredbama naknadno navedenih smernica u uredaba i da su u skladu sa
sledećim standardima.
Tehnička dokumentacija kod:*
Izjava o skladnosti ES
Brusilnik Številka artikla
Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi
relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom.
Tehnična dokumentacija pri:*
EL-vastavusdeklaratsioon
Höövel Tootenumber
Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud
direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste
normidega.
Tehnilised dokumendid saadaval:*
Izstrādājuma numurs
Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk
minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī
sekojošiem standartiem.
Tehniskā dokumentācija no:*
ES atitikties deklaracija
Oblius Gaminio numeris
Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau
nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.
Techninė dokumentacija saugoma:*
EU-
Број на артикл
Со целосна одговорност изјавуваме, дека опишаните производи се во
согласност со сите релевантни одредби на следните регулативи и прописи
и се во согласност со следните норми.
Техничка документација кај:*
EU Deklarata e konformitetit
Zdrukthi Numri i nenit
Ne deklarojmë me përgjegjësinë tonë të vetme se produktet e paraqitura janë në
përputhje me të gjitha dispozitat e zbatueshme të direktivave dhe rregulloreve të
listuara më poshtë dhe janë në përputhje me standardet si më poshtë.
Dosja teknike në:*
1570 F0151570.. 2006/42/EC
2014/30/EU
2011/65/EU
EN 62841-1:2015
EN 62841-2-14:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 50581:2012
* Skil BV
Konijnenberg 62
4825 BD Breda
The Netherlands
ÃÁÄƓÇÆÁÂƽƺ½Ê¿˃ʿƓˁ˅ʿ˂ʽ¼¹Ɠ
Ĺ¾ÁÂÿʹ¹¾
ÈÈÊÇιĹƹ¿½Ê
01.04.2017
ʿˀʽ
Ƙ
ʿˁʽ
ʾ˂ÅÅ
˅ʿÅÅ
ˀ
ÅÅ
ʾ˃ʽʽʽƯÅÁÆ
ˀƓ˄ÿ
¹ÌÌ
ˆʽʽ
A
E
G
D
LM
F
Q
K
P
HJ
N
2
1570
1
345
4
B
C
X
C
21
43
76
5
B
6
5
D
E
7
G
J
H
G
8
6
K
9 0
9
N
!
D
#
P
@
ACCESSORIES ➞WWW.SKIL.COM
7
8
Planer 1570
INTRODUCTION
• This tool is intended for planing wooden materials such
as beams and boards; it is also suitable for chamfering
edges and rabbeting
• Read and save this instruction manual 3
TECHNICAL DATA 1
TOOL ELEMENTS 2
AStorage for key
BSecuring bolt
CCutter block screws
DKnob for setting planing depth
EPlaning depth indicator

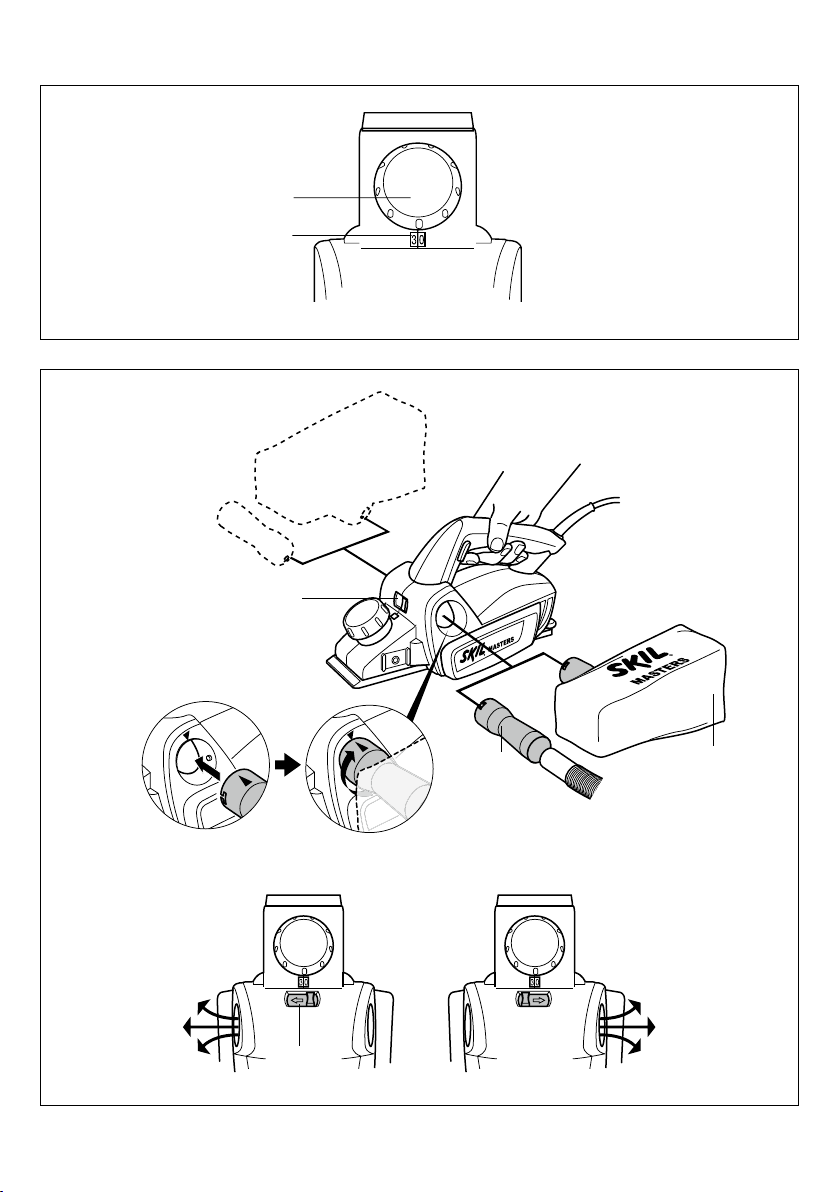

FChip outlet (left/right)
GChip outlet switch
HVacuum cleaner adapter
JDust bag
KPark rest
LSafety switch
M On/o switch
NRabbeting depth adjuster
PParallel guide
QVentilation slots
SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
WARNING Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury. Save
all warnings and instructions for future reference. The
term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust or fumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodied plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric
shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure the switch is
in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your nger on the
switch or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal
injury.
e) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can
be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
h) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was
designed.
9
b) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/or
remove the battery pack, if detachable, from the
power tool before making any adjustments,
changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the
power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused
by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc., in
accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations dierent
from those intended could result in a hazardous situation.
h) Keep handles and grasping surfaces dry, clean and
free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
SAFETY INSTRUCTIONS FOR PLANERS
GENERAL
• This tool should not be used by people under the age of
16 years
• The noise level when working can exceed 85 dB(A); wear
ear protection
• Do not work materials containing asbestos (asbestos
is considered carcinogenic)
• Dust from material such as paint containing lead, some
wood species, minerals and metal may be harmful
(contact with or inhalation of the dust may cause allergic
reactions and/or respiratory diseases to the operator or
bystanders); wear a dust mask and work with a dust
extraction device when connectable
• Certain kinds of dust are classied as carcinogenic (such
as oak and beech dust) especially in conjunction with
additives for wood conditioning; wear a dust mask and
work with a dust extraction device when
connectable
• Follow the dust-related national requirements for the
materials you want to work with
• SKIL can assure awless functioning of the tool only
when the correct accessories are used which can be
obtained from your SKIL dealer
• Never use the tool when cord is damaged; have it
replaced by a qualied person
making any adjustment or changing any accessory
BEFORE USE
• Always check that the supply voltage is the same as the
voltage indicated on the nameplate of the tool (tools with
a rating of 230V or 240V can also be connected to a
220V supply)
• Avoid damage that can be caused by screws, nails and
other elements in your workpiece; remove them before
you start working
• Before using the tool check that the knives do not brush
anywhere
• Use completely unrolled and safe extension cords with a
capacity of 16 Amps (U.K. 13 Amps)
• Use clamps or another practical way to secure and
support the workpiece to a stable platform (holding
the workpiece by hand or against your body leaves it
unstable and may lead to loss of control)
DURING USE
• Hold the power tool by insulated gripping surfaces,
because the cutter may contact its own cord (cutting
a “live” wire may make exposed metal parts of the power
tool “live”and shock the operator)
• Always keep the cord away from moving parts of the tool;
direct the cord to the rear, away from the tool
• Keep your ngers away from the rotating knives
• In case of electrical or mechanical malfunction,
immediately switch o the tool and disconnect the plug
• If the cord is damaged or cut through while working, do
not touch the cord, but immediately disconnect the plug
• If any chip should get jammed in the chip outlet, you
should switch o the motor, ensure that all moving parts
have come to a complete standstill, disconnect the plug,
and remove the jammed chip
AFTER USE
• Wait for the cutter to stop before setting the tool
down (an exposed rotating cutter may engage the
surface leading to possible loss of control and serious
injury)
EXPLANATION OF SYMBOLS ON TOOL
3Read the instruction manual before use
4Double insulation (no earth wire required)
5Do not dispose of the tool together with household waste
material
WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):
• Do not connect the blue (= neutral) or brown (= live) wire
in the cord of this tool to the earth terminal of the plug
• If for any reason the old plug is cut o the cord of this tool,
it must be disposed of safely and not left unattended
USE
• Changing/reversing knives 6
This planer is equipped with non-grindable knives with
cutting edges on both sides; so if one side has become
blunt, the other side can be used
! switch off the tool and disconnect the plug
- remove guiding devices, if mounted
- take wrench from storage A
- turn tool upside down
- loosen 3 bolts B with wrench (do not remove bolts)
10
- push knife out of cutter block with piece of wood
- put knife back in cutter block in reversed position, or
use new knife
! groove in knife should match ledge in cutter
block
! both knife ends should protrude equally
! ensure that knife end X aligns with edge of foot
(set a ruler flat against housing as illustrated and
use it as a stopper)
- rmly tighten 3 bolts B with wrench
! change/reverse knives in time; only use sharp
knives
! always change/reverse both knives at the same
time
! do not attempt to adjust the knives with cutter
block screws C, which are pre-set at
manufacturing
• Adjusting planing depth (0-3 mm) 7
- turn knob D to select required depth
- use indicator line E as reference
- always select a shallow planing depth and repeat the
planing and adjusting process until the required depth
is reached
• Chip outlet 8
- select desired chip outlet side (left or right) with switch
G
- connect vacuum cleaner with adapter H to selected
chip outlet as illustrated
- one may also connect dust bag J to the selected chip
outlet as illustrated
! do not attempt to remove any obstructions from
the chip outlet while knives are rotating
• Park rest K 9
- protects workpiece from damage when tool is put
aside
- will automatically fold backwards when planing
• Operating the tool
- adjust planing depth
- place tool on workpiece
! ensure that only the front shoe rests on the
workpiece and that the knives do not touch it
- switch on the tool by rst pressing knob L 2 (= safety
switch which cannot be locked) and then pulling
trigger M 2
! before the knives reach the workpiece, the tool
should run at full speed
- hold the tool rmly with both hands and guide it
forward in a continuous stroke
! while working, always hold the tool at the
grey-coloured grip area(s) 0
- use the tool with its base-plate on the workpiece
- do not tilt the tool in order to avoid unwanted planing
marks
- keep ventilation slots Q 2uncovered
! before switching off the tool, you should lift it
from the workpiece
- switch o the tool by releasing trigger M

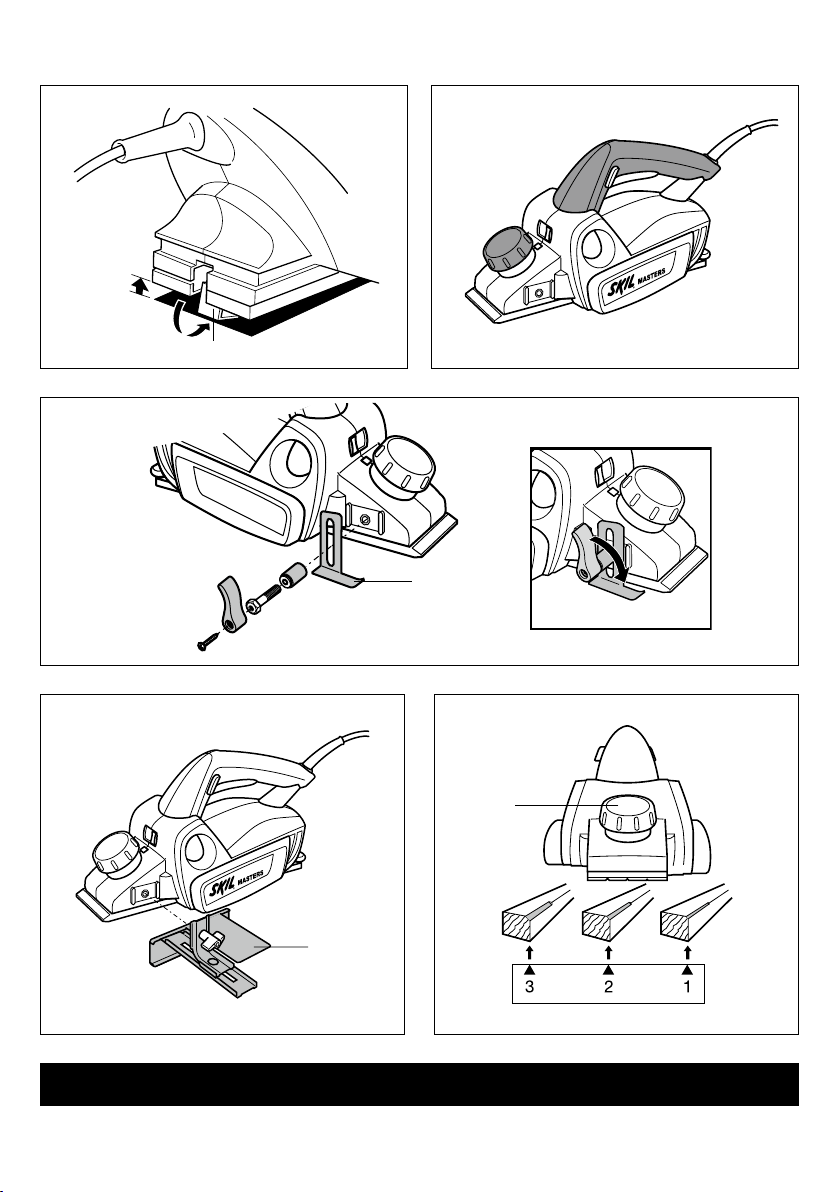

• Planing rabbets !
- select required planing depth
- select rabbeting depth by using rabbeting depth
adjuster N
- place tool on workpiece
- start planing
- maximum rabbeting width 82 mm
- maximum rabbeting depth 15 mm
• When planing rabbets you will achieve better results by
using parallel guide P to adjust rabbeting width @
APPLICATION ADVICE
• For chamfering edges use the V-grooves in the front shoe
#
- set knob D in “0” position
- select one of the 3 V-grooves
! always test out first on a piece of scrap material
MAINTENANCE / SERVICE
• Always keep tool and cord clean (especially ventilation
slots Q 2)
! disconnect the plug before cleaning
• If the tool should fail despite the care taken in
manufacturing and testing procedures, repair should be
carried out by an after-sales service centre for SKIL
power tools
- send the tool undismantled together with proof of
purchase to your dealer or the nearest SKIL service
station (addresses as well as the service diagram of
the tool are listed on www.skil.com)
ENVIRONMENT
• Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
- in observance of European Directive 2012/19/EC on
waste of electric and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol 5will remind you of this when the need for
disposing occurs
NOISE / VIBRATION
• Measured in accordance with EN 60745 the sound
pressure level of this tool is 92 dB(A) and the sound
power level 103 dB(A) (standard deviation: 3 dB), and the
vibration 4.1 m/s² (triax vector sum; uncertainty K = 1.5
m/s²)
• The vibration emission level has been measured in
accordance with a standardised test given in EN 62841; it
may be used to compare one tool with another and as a
preliminary assessment of exposure to vibration when
using the tool for the applications mentioned
- using the tool for dierent applications, or with dierent
or poorly maintained accessories, may signicantly
increase the exposure level
- the times when the tool is switched o or when it is
running but not actually doing the job, may signicantly
reduce the exposure level
! protect yourself against the effects of vibration
by maintaining the tool and its accessories,
keeping your hands warm, and organizing your
work patterns
11
Rabot 1570
INTRODUCTION
• Cet outil est conçu pour le rabotage des matériaux en
bois, tels que des poutres et des plances; il est
également approprié pour chanfreiner et pour faire des
feuillures
• Lisez et conservez ce manuel d’instruction 3
CARACTERISTIQUES TECHNIQUES 1
ELEMENTS DE L’OUTIL 2
ARangement pour la clé
B Boulon de xation
C Vis de l΄arbre porte-couteaux
DBouton de réglage de la profondeur de rabotage
EIndicateur de la profondeur de rabotage
FEjection copeaux (gauche/droite)
GInterrupteur d’éjection des copeaux
HAdaptateur de l’aspirateur
JSac à poussière
KPatin de repos
LInterrupteur de sécurité
MInterrupteur marche/arrêt
NGuide de profondeur de feuillure
PGuide parallèle
QFentes de ventilation
SECURITE
AVERTISSEMENTS DE SECURITE GENERAUX POUR
L’OUTIL ELECTRIQUE
AVERTISSEMENT Lisez tous les avertissements de
sécurité, les instructions, les illustrations et les
spécifications fournis avec cet outil électrique. Ne pas
suivre les instructions énumérées ci-dessous peut
provoquer un choc électrique, un incendie et/ou une
blessure sérieuse. Conservez tous les avertissements et
toutes les instructions pour pouvoir s’y reporter
ultérieurement. Le terme “outil électrique” dans les
avertissements se rapporte à des outils électriques
raccordés au secteur (avec câble de raccordement) et à
des outils électriques à batterie (sans câble de
raccordement).
1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente le
risque d’accidents.
b) N’utilisez pas l’outil électrique dans un
environnement présentant des risques d’explosion
et où se trouvent des liquides, des gaz ou
poussières inflammables. Les outils électriques
génèrent des étincelles risquant d’enammer les
poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électrique. En cas
d’inattention vous risquez de perdre le contrôle sur l’outil
électrique.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l’outil électrique doit être
appropriée à la prise de courant. Ne modifiez en
aucun cas la fiche. N’utilisez pas de fiches
d’adaptateur avec des outils électriques avec mise
à la terre. Les ches non modiées et les prises de
courant appropriées réduisent le risque de choc
électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électrique à la pluie ou à
l’humidité. La pénétration d’eau dans un outil électrique
augmente le risque d’un choc électrique.
d) N’utilisez pas le câble à d’autres fins que celles
prévues, n’utilisez pas le câble pour porter l’outil
électrique ou pour l’accrocher ou encore pour le
débrancher de la prise de courant. Maintenez le
câble éloigné des sources de chaleur, des parties
grasses, des bords tranchants ou des parties de
l’outil électrique en rotation. Un câble endommagé ou
torsadé augmente le risque d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électrique à
l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
L’utilisation d’une rallonge électrique homologuée pour
les applications extérieures réduit le risque d’un choc
électrique.
f) Si l’usage d’un outil dans un emplacement humide
est inévitable, utilisez un disjoncteur de fuite à la
terre. L’utilisation d’un disjoncteur de fuite à la terre réduit
le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon sens en utilisant l’outil électrique.
N’utilisez pas l’outil électrique lorsque vous êtes
fatigué ou après avoir consommé de l’alcool, des
drogues ou avoir pris des médicaments. Un moment
d’inattention lors de l’utilisation de l’outil électrique peut
entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez
toujours des lunettes de protection. Le fait de porter
des équipements de protection personnels tels que
masque anti-poussières, chaussures de sécurité
antidérapantes, casque de protection ou protection
acoustique suivant le travail à eectuer, réduit le risque
de blessures.
c) Evitez tout démarrage intempestif. S’assurez que
l’interrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le
ramasser ou de le porter. Porter les outils en ayant le
doigt sur l’interrupteur ou brancher des outils dont
l’interrupteur est en position marche est source
d’accidents.
d) Enlevez tout outil de réglage ou toute clé avant de
mettre l’outil électrique en fonctionnement. Une clé
ou un outil se trouvant sur une partie en rotation peut
causer des blessures.
12
e) Ne surestimez pas vos capacités. Veillez à garder
toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l’outil électrique dans des
situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de
vêtements amples ni de bijoux. Gardez les cheveux
et les vêtements à distance des parties en
mouvement. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par des pièces en
mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vérifiez que ceux-ci
soient effectivement raccordés et qu’ils sont
correctement utilisés. L’utilisation des collecteurs de
poussière réduit les dangers dus aux poussières.
h) Restez vigilant et ne pas négligez les principes de
sécurité de l’outil sous prétexte que vous avez
l’habitude de l’utiliser. Une fraction de seconde
d’inattention peut provoquer une blessure grave.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTRIQUE
a) Ne surchargez pas l’outil électrique. Utilisez l’outil
électrique approprié au travail à effectuer. Avec l’outil
électrique approprié, vous travaillerez mieux et avec plus
de sécurité à la vitesse pour laquelle il est prévu.
b) N’utilisez pas un outil électrique dont l’interrupteur
est défectueux. Un outil électrique qui ne peut plus être
mis en ou hors fonctionnement est dangereux et doit être
réparé.
c) Débranchez la fiche de la source d’alimentation et/
ou enlevez le bloc de batteries, s’il est amovible,
avant tout réglage, changement d’accessoires ou
avant de ranger l’outil électrique. De telles mesures
de sécurité préventives réduisent le risque de démarrage
accidentel de l’outil électrique.
d) Gardez les outils électriques non utilisés hors de
portée des enfants. Ne permettez pas l’utilisation de
l’outil électrique à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions. Les outils électriques sont dangereux
lorsqu’ils sont utilisés par des personnes non initiées.
e) Observez la maintenance des outils électriques et
des accessoires. Vérifiez que les parties en
mouvement fonctionnent correctement et qu’elles
ne soient pas coincées, et contrôlez si des parties
sont cassées ou endommagées de telle sorte que le
bon fonctionnement de l’outil électrique s’en trouve
entravé. Faites réparer les parties endommagées
avant d’utiliser l’outil électrique. De nombreux
accidents sont dus à des outils électriques mal
entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g) Utilisez l’outil électrique, les accessoires, les outils
à monter etc. conformément à ces instructions.
Tenez compte également des conditions de travail
et du travail à effectuer. L’utilisation de l’outil électrique
à d’autres ns que celles prévues peut entraîner des
situations dangereuses.
h) Il faut que les poignées et les surfaces de
préhension restent sèches, propres et dépourvues
d’huiles et de graisses. Des poignées et des surfaces
de préhension glissantes rendent impossibles la
manipulation et le contrôle en toute sécurité de l’outil
dans les situations inattendues.
5) SERVICE
a) Ne faites réparer votre outil électrique que par un
personnel qualifié et seulement avec des pièces de
rechange d’origine. Ceci permet d’assurer la sécurité
de l’outil électrique.
INSTRUCTIONS DE SECURITE POUR RABOTS
GENERALITES
• Cet outil ne doit pas être utilisé par des personnes de
moins de 16 ans
• Le niveau sonore en fonctionnement peut dépasser 85
dB(A); munissez-vous de casques anti-bruit
• Ne travaillez pas de matériaux contenant de
l’amiante (l’amiante est considérée comme étant
cancérigène)
• La poussière de matériaux, tels que la peinture contenant
du plomb, certaines espèces de bois, certains minéraux
et diérents métaux, peut être nocive (le contact avec la
poussière ou son inhalation peut provoquer des réactions
allergiques et/ou des maladies respiratoires chez
l’opérateur ou des personnes se trouvant à proximité);
portez un masque antipoussières et travaillez avec
un appareil de dépoussiérage lorsqu’il est possible
d’en connecter un
• Certains types de poussières sont classiés comme
étant cancérigènes (tels que la poussière de chêne ou de
hêtre), en particulier en combinaison avec des additifs de
traitement du bois; portez un masque antipoussières
et travaillez avec un appareil de dépoussiérage
lorsqu’il est possible d’en connecter un
• Suivez les directives nationales relatives au
dépoussiérage pour les matériaux à travailler
• SKIL ne peut se porter garant du bon fonctionnement de
cet outil que s’il a été utilisé avec les accessoires
appropriés en vente chez votre distributeur SKIL
• N’utilisez jamais d’outil avec un câble endommagé;
faites-le remplacer par un technicien qualié
changement d’accessoire
AVANT L’USAGE
• Contrôlez toujours si la tension secteur correspond à la
tension indiquée sur la plaquette signalétique de l’outil
(les outils conçus pour une tension de 230V ou 240V
peuvent également être branchés sur 220V)
• Faites attention aux vis, clous ou autres éléments qui
pourraient se trouver dans la pièce à travailler et qui
risqueraient d’endommager très fortement votre outil;
enlevez-les avant de commencer le travail
• Avant d’utiliser l’outil, vériez que les couteaux ne vont
pas entailler un quelconque objet
• Utilisez un câble de prolongement complètement déroulé
et de bonne qualité d’une capacité de 16 A
• Utilisez des pinces ou tout autre système pratique
pour fixer et soutenir la pièce à travailler sur une
surface stable (si vous la tenez dans la main ou contre
13
le corps, elle peut devenir instable et risquer de vous
échapper)
PENDANT L’USAGE
• Tenez l’outil électroportatif par ses poignées
isolées, car le dispositif de coupe peut entrer en
contact avec son propre câble (couper un l sous
tension peut mettre sous tension des parties métalliques
exposées et cela pourrait pourrait électrocuter
l’utilisateur)
• Tenez toujours le câble éloigné des parties mobiles de
l’outil; orientez le câble vers l’arrière le plus loin possible
de l’outil
• Tenez vos doigts hors de portée des couteaux rotatifs
• En cas de dysfonctionnement électrique ou mécanique,
mettez directement l’outil hors service et débranchez la
che
• Si le câble est endommagé ou rompu pendant le travail,
n’y touchez pas, mais débranchez immédiatement la
prise
• Pour retirer un copeau qui bloque l’éjecteur, coupez le
moteur, s’assurez que toutes les pièces mobiles sont
complètement arrêtées, débranchez l’outil et retirez le
copeau
APRES L’USAGE
• Attendez l’arrêt complet du dispositif de coupe
avant de reposer l’outil (un dispositif de coupe rotatif
exposé peut attaquer la surface entraînant ainsi une
possible perte de contrôle et donc un risque de blessure
grave)
EXPLICATION DES SYMBOLES SUR L’OUTIL
3Veuillez lire le mode d’emploi avant d’utiliser l’outil
4Double-isolation (ne nécessite pas de mise à la terre)
5Ne jetez pas l’outil dans les ordures ménagères
UTILISATION
• Changement/inversion des couteaux 6
Ce rabot est équipé de couteaux non-réautables dont
les bords sont coupants sur les deux côtés; ainsi si un
côté est émoussé, l’autre côté peut être utilisé
! arrêtez l’outil et débranchez la prise
- démontez les dispositifs de guidage, si ceux-ci sont
montés
- prenez la clé du rangement A
- tournez l’outil à l’envers
- desserrez les 3 boulons B avec la clé (n’enlevez pas
les boulons)
- sortez le couteau du porte-couteau avec un bout de
bois
- replacez le couteau dans le porte-couteau en position
inverse ou utilisez un nouveau couteau
! la rainure dans le couteau doit s’enclencher dans
l’arbre porte-couteaux
! les deux extrémités du couteau devraient faire
saillie de la même manière
! s’assurez que l’extrémité du couteau X est aligné
avec le bord de la semelle (posez une règle à plat
contre le carter, comme illustré, et s’en servez
comme butée)
- serrez fermement les 3 boulons B avec la clé
! changez/inversez les couteaux en temps utile;
utilisez seulement des couteaux tranchants
! changez/inversez les couteaux les deux couteaux
en même temps
! n’essayez pas d’adapter les couteaux avec les vis
C de l’arbre porte-couteaux qui sont pré-réglées
en usine
• Réglage de la profondeur de rabotage (0-3 mm) 7
- tournez le bouton D pour choisir la profondeur desirée
- utilisez la ligne indicative E comme référence
- choisissez toujours une profondeur de rabotage peu
profonde et répétez le processus de rabotage et
d’ajustement jusqu’à ce que la profondeur desirée soit
atteinte
• Ejection des copeaux 8
- sélectionnez le côté d’éjection des copeaux souhaité
(gauche ou droit) à l’aide de l’interrupteur G
- branchez l’aspirateur à l’aide de l’adaptateur H à
l’éjection de copeaux sélectionnée comme illustré
- vous pouvez également raccorder le sac à poussière J
à l’éjection de copeaux sélectionnée comme illustré
! n’essayez pas d’éliminer toute obstruction de
l’éjection des copeaux lorsque les couteaux sont
en mouvement
• Patin de repos K 9
- protège la pièce à travailler de tout dommage quand
l’outil est placé sur le côté
- se pliera automatiquement vers l’arrière lors du rabotage
• Utilisation de l’outil
- ajustez la profondeur de rabotage
- positionnez l’outil sur la pièce à travailler
! assurez-vous que seule la semelle avant repose
sur la pièce à travailler et que les couteaux ne la
touchent pas
- mettez l’outil en marche en appuyant d’abord sur le
bouton L 2 (= interrupteur de sécurité qu’on ne peut
pas bloquer) et puis en poussant la gâchette M 2
! avant que les couteaux atteignent la pièce à
travailler, l’outil doit être à pleine vitesse
- tenez l’outil fermement des deux mains et guidez le
vers l’avant en un mouvement continu
! lorsque vous travaillez, tenez toujours l’outil par
la(les) zone(s) de couleur grise 0
- utilisez l’outil avec la plaque-base sur la pièce à
travailler
- n’inclinez pas l’outil pour éviter des marques de
rabotage indésirables
- veillez à ce que les fentes de ventilation Q 2soient
découvertes
! avant d’arrêter l’outil, vous devriez le soulever de
la pièce à travailler
- arrêtez l’outil en relâchant la gâchette M
• Rabotage des feuillures !
- réglez la profondeur de rabotage désirée
- réglez la profondeur de feuillure en utilisant le guide de
profondeur de feuillure N
- positionnez l’outil sur la pièce à travailler
- commencez à raboter
- largeur maximale de feuillure 82 mm
- profondeur maximale de feuillure 15 mm
• Pour la réalisation de feuillures vous obtiendrez de
meilleurs résultats en utilisant le guide parallèle P
permettant de régler la largeur de feuillure @
14
CONSEILS D’UTILISATION
• Pour chanfreiner, utilisez les rainures en V dans la
semelle avant #
- selectionnez la position “0” avec le bouton D
- sélectionnez l’une des 3 rainures en V
! toujours faites un essai sur une pièce de rebut
ENTRETIEN / SERVICE APRES-VENTE
• Gardez toujours votre outil et le câble propres
(spécialement les aérations Q 2)
! débranchez la fiche avant le nettoyage
• Si, malgré tous les soins apportés à la fabrication et au
contrôle de l’outil, celui ci devait avoir un défaut, la
réparation ne doit être conée qu’à une station de service
après-vente agréée pour outillage SKIL
- retournez l’outil non démonté avec votre preuve
d’achat au revendeur ou au centre de service
après-vente SKIL le plus proche (les adresses ainsi
que la vue éclatée de l’outil gurent sur www.skil.com)
ENVIRONNEMENT
• Ne jetez pas les outils électriques, les accessoires
et l’emballage dans les ordures ménagères (pour les
pays européens uniquement)
- conformément à la directive européenne 2012/19/EG
relative aux déchets d’équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés séparément et faire l’objet d’un recyclage
respectueux de l’environnement
- le symbole 5vous le rappellera au moment de la mise
au rebut de l’outil
BRUIT / VIBRATION
• Mesuré selon EN 60745 le niveau de la pression sonore
de cet outil est 92 dB(A) et le niveau de la puissance
sonore 103 dB(A) (déviation standard: 3 dB), et la
vibration 4,1 m/s² (somme vectorielle des trois axes
directionnels; incertitude K = 1,5 m/s²)
• Le niveau de vibrations émises a été mesuré
conformément à l’essai normalisé de la norme EN 62841;
il peut être utilisé pour comparer plusieurs outils et pour
réaliser une évaluation préliminaire de l’exposition aux
vibrations lors de l’utilisation de l’outil pour les
applications mentionnées
- l’utilisation de l’outil dans d’autres applications, ou
avec des accessoires diérents ou mal entretenus,
peut considérablement augmenter le niveau
d’exposition
- la mise hors tension de l’outil et sa non-utilisation
pendant qu’il est allumé peuvent considérablement
réduire le niveau d’exposition
! protégez-vous contre les effets des vibrations par
un entretien correct de l’outil et de ses
accessoires, en gardant vos mains chaudes et en
structurant vos schémas de travail
Hobel 1570
EINLEITUNG
• Dieses Werkzeug ist bestimmt zum Hobeln von
Holzwerkstoe wie Balken und Bretter; es eignet sich
auch zum Abschrägen von Kanten und zum Falzen
• Bitte diese Bedienungsanleitung sorgfältig lesen und
aufbewahren 3
TECHNISCHE DATEN 1
WERKZEUGKOMPONENTEN 2
AHalterung für Schlüssel
BSicherungsbolzen
CMesserrolleschrauben
DHobeltiefe-Einstellknopf
EHobeltiefenanzeige
FSpanauswurf (links/rechts)
GSpanauswurf-Schalter
HStaubsaugeranschluß
JStaubbeutel
KParkschuh
LSicherheitsschalter
MEin/Aus-Schalter
NFalztiefenanschlag
PSeitenanschlag
QLüftungsschlitze
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROWERKZEUGE
WARNUNG Lesen Sie alle Sicherheitshinweise,
Anweisungen, Bebilderungen und technischen Daten,
mit denen dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für die Zukunft
auf. Der in den Sicherheitshinweisen verwendete Begriff
“Elektrowerkzeug” bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
15
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeuges fern. Bei
Ablenkung können Sie die Kontrolle über das
Elektrowerkzeug verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektrowerkzeuges muss
in die Steckdose passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen. Unveränderte Stecker und
passende Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Elektrowerkzeugeteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko
eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich zugelassen sind. Die
Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn Sie
beim Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Elektrowerkzeug eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werkzeug oder
Schlüssel, der sich in einem drehenden
Elektrowerkzeugeteil bendet, kann zu Verletzungen
führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen besser
kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare und
Kleidung fern von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig
verwendet werden. Verwendung einer Staubabsaugung
verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und
setzen Sie sich nicht über die Sicherheitsregeln für
Elektrowerkzeuge hinweg, auch wenn Sie nach
vielfachem Gebrauch mit dem Elektrowerkzeug
vertraut sind. Achtloses Handeln kann binnen
Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerkzeug
arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie einen abnehmbaren Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Elektrowerkzeug weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Elektrowerkzeug nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn Sie von unerfahrenen Personen
benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit
Sorgfalt. Kontrollieren Sie, ob bewegliche
Elektrowerkzeugeteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des
Elektrowerkzeuges beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
16
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber
und frei von Öl und Fett. Rutschige Grie und
Griächen erlauben keine sichere Bedienung und
Kontrolle des Elektrowerkzeuges in unvorhergesehenen
Situationen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Elektrowerkzeuges erhalten bleibt.
SICHERHEITSHINWEISE FÜR HOBEL
ALLGEMEINES
• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre
sein
• Der Geräuschpegel beim Arbeiten kann 85 dB(A)
überschreiten; Gehörschutz tragen
• Bearbeiten Sie kein asbesthaltiges Material (Asbest
gilt als krebserregend)
• Staub von Materialien wie Farbe, die Blei enthält, einigen
Holzarten, Mineralien und Metall kann schädlich sein
(Kontakt mit oder Einatmen des Staubs kann zu
allergischen Reaktionen und/oder Atemwegskrankheiten
beim Bediener oder Umstehenden führen); tragen Sie
eine Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen
klassiziert (beispielsweise Eichen- und
Buchenholzstaub), insbesondere in Verbindung mit
Zusätzen für die Holzvorbehandlung; tragen Sie eine
Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial
gültigen nationalen Staubschutzvorgaben
• SKIL kann nur dann die einwandfreie Funktion des
Werkzeuges zusichern, wenn das entsprechendes
Zubehör verwendet wird, welches bei ihren Fachhändlern
erhältlich ist
• Werkzeug nicht weiter verwenden, wenn das Kabel
beschädigt ist; lassen Sie dieses von einem anerkannten
Elektrofachmann ersetzen
beliebige Änderungen an den Einstellungen oder
einen Zubehörwechsel vornehmen
VOR DER ANWENDUNG
• Stets nachprüfen, daß die Netzspannung mit der auf dem
Typenschild des Werkzeuges angegebenen Spannung
übereinstimmt (mit 230V oder 240V beschriftete
Werkzeuge können auch an 220V betrieben werden)
• Beschädigungen durch Schrauben, Nägel und ähnliches
an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn
entfernen
• Vergewissen Sie sich vor Benutzung des Werkzeugs,
dass die Messer sich berührungslos drehen
• Bei Benutzung von Verlängerungskabeln ist darauf zu
achten, daß das Kabel vollständig abgerollt ist und eine
Kapazität von 16 A hat
• Verwenden Sie Klemmen oder andere praktische
Vorrichtungen, um das Werkstück an einer stabilen
Plattform zu sichern und zu befestigen (wenn das
Werkstück in der Hand oder gegen den Körper gehalten
wird, ist es nicht stabil und man kann die Kontrolle
verlieren)
WÄHREND DER ANWENDUNG
• Fassen Sie das Elektrowerkzeug nur an den
isolierten Griffflächen an, da die Schneidvorrichtung
mit seinem eigenen Netzkabel in Berührung
kommen kann (ein Einschneiden eines
spannungsführenden Kabels kann zu einer
Spannungsübertragung auf die ungeschützten Metallteile
des Elektrowerkzeuges führen und kann so dem
Bediener einen Stromschlag versetzen)
• Das Kabel immer von umlaufenden Teilen des
Werkzeuges fernhalten; das Kabel nach hinten vom
Werkzeug weg führen
• Halten Sie Ihre Finger von den umlaufenden Messern
fern
• Bei elektrischer oder mechanischer Fehlfunktion das
Werkzeug sofort ausschalten und den Netzstecker
ziehen
• Wird bei der Arbeit das Kabel beschädigt oder
durchtrennt, Kabel nicht berühren, sondern sofort den
Netzstecker ziehen
• Schalten Sie, wenn der Spanauswurf durch Späne
verstopft ist, zuerst Ihr Werkzeug aus, überzeugen Sie
sich, daß alle beweglichen Teile vollständig zum
Stillstand gekommen sind, ziehen Sie den Netzstecker,
und entfernen Sie erst dann die die Verstopfung
verursachenden Späne
NACH DER ANWENDUNG
• Vor dem Absetzen des Werkzeugs muss die
Schneidvorrichtung zum Stillstand gekommen sein
(eine entblößte umlaufende Schneidvorrichtung kann in
die Oberäche eindringen und zu Kontrollverlust und
ernsthaften Verletzungen führen)
ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG
3Die Bedienungsanleitung vor dem Gebrauch lesen
4Doppelte Isolierung (kein Erdleiter erforderlich)
5Das Werkzeug nicht in den Hausmüll werfen
BEDIENUNG
• Wechseln/Wenden der Messer 6
Dieser Hobel ist mit doppelseitigen, nicht nach-
schleifbaren Messern ausgerüstet; wenn eine Seite
daher abgestumpft ist, kann die andere Seite benutzt
werden
! das Werkzeug ausschalten und den Netzstecker
ziehen
- Führungsvorrichtungen, falls montiert, entfernen
- den Schlüssel aus Halterung A entnehmen
- Werkzeug umdrehen
17
- 3 Bolzen B mit dem Schlüssel lösen (die Bolzen aber
nicht entfernen)
- das Messer mit einem Stück Holz aus der Messerrolle
herausschieben
- das Messer in umgekehrter Position wieder in die
Messerrolle einlegen oder ein neues Messer benutzen
! die Nut im Messer sollte zur Kante in der
Messerrolle passen
! beide Messerenden sollten gleichmäßig
vorstehen
! achten Sie darauf, daß Messerende X mit der
Sohlenkante ausgerichtet ist (legen Sie dazu wie
dargestellt ein Lineal flach auf das Gehäuse, und
verwenden Sie dieses als Anschlag)
- 3 Bolzen B mit dem Schlüssel fest anziehen
! Messer rechtzeitig wechseln/wenden;
ausschließlich scharfe Messer benutzen
! beide Messer stets gleichzeitig wechseln/wenden
! versuchen Sie nicht, die Messer mit
Messerrolleschrauben C, die im Werk
voreingestellt werden, einzustellen
• Einstellen der Hobeltiefe (0-3 mm) 7
- Knopf D zur Wahl der gewünschten Tiefe drehen
- Anzeigestrich E als Bezug benutzen
- stets eine geringe Hobeltiefe wählen und den
Hobel- und Einstellvorgang wiederholen, bis die
gewünschte Tiefe erreicht ist
• Spanauswurf 8
- wählen Sie die gewünschte Spanauswurfseite (links
oder rechts) mit dem Schalter G
- schließen Sie den Staubsauger mit dem Adapter H an
den gewählten Spanauswurf an wie abgebildet
- es kann auch ein Staubsack J an den ausgewählten
Spanauswurf wie abgebildet angeschlossen werden
! versuchen Sie nicht, bei sich drehenden Messern
Verstopfungen am Spanauswurf zu beseitigen
• Parkschuh K 9
- schützt das Werkstück vor Beschädigung, wenn das
Werkzeug beiseite gelegt wird
- schwenkt beim Hobeln automatisch zurück
• Bedienung des Werkzeuges
- die Hobeltiefe einstellen
- das Werkzeug am Werkstück anlegen
! achten Sie darauf, dass nur die Vordersohle auf
dem Werkstück ruht und dass die Messer es
nicht berühren
- das Werkzeug einschalten, indem Sie zuerst Knopf L
2 (= Sicherheitsschalter, der nicht verriegelt werden
kann) drücken und dann Schalter M 2betätigen
! bevor die Messer das Werkstück erreichen, sollte
das Werkzeug mit voller Drehzahl laufen
- das Werkzeug mit beiden Händen festhalten und es
mit einem kontinuierlichen Hub vorwärts führen
! Werkzeug beim Arbeiten immer am grauen
Griffbereich fassen 0
- das Werkzeug benutzen mit seiner Grundplatte auf
dem Werkstück
- das Werkzeug nicht verkanten, um unerwünschte
Hobelriefen zu vermeiden
- Lüftungsschlitze Q 2unbedeckt halten
! vor dem Ausschalten des Werkzeuges sollte
dieses vom Werkstück abgenommen werden
- das Werkzeug durch Lösen von Schalter M abschalten
• Falzhobeln !
- gewünschte Hobeltiefe einstellen
- Falztiefe mit Falztiefenanschlag N einstellen
- das Werkzeug am Werkstück anlegen
- nun können Sie hobeln
- Maximal-Falzbreite 82 mm
- Maximal-Falztiefe 15 mm
• Währen des Falzhobelns erhalten Sie bessere
Ergebnisse mit Seitenanschlag P zum Einstellen der
Falzbreite @
ANWENDUNGSHINWEISE
• Verwenden Sie für das Abschrägen von Kanten die in die
Vordersohle eingelassenen V-Nuten #
- Knopf D auf “0”-Position stellen
- verwenden Sie eine der 3 V-Nuten
! immer zuerst an einem Probestück ausprobieren
WARTUNG / SERVICE
• Halten Sie Werkzeug und Kabel immer sauber
(insbesondere die Lüftungsschlitze Q 2)
! Netzstecker vor dem Säubern ziehen
• Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienststelle für
SKIL-Elektrowerkzeuge ausführen zu lassen
- das Werkzeug unzerlegt, zusammen mit dem
Kaufbeleg, an den Lieferer oder die nächste
SKIL-Vertragswerkstätte senden (die Anschriften so
wie die Ersatzteilzeichnung des Werkzeuges nden
Sie unter www.skil.com)
UMWELT
• Elektrowerkzeuge, Zubehör und Verpackungen
nicht in den Hausmüll werfen (nur für EU-Länder)
- gemäss Europäischer Richtlinie 2012/19/EG über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederververtung zugeführt werden
- hieran soll Sie Symbol 5erinnern
GERÄUSCH / VIBRATION
• Gemessen gemäß EN 60745 beträgt der
Schalldruckpegel dieses Gerätes 92 dB(A) und der
Schalleistungspegel 103 dB(A) (Standardabweichung: 3
dB), und die Vibration 4,1 m/s² (Vektorsumme dreier
Richtungen; Unsicherheit K = 1,5 m/s²)
• Die Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 62841 gemessen; Sie
kann verwendet werden, um ein Werkzeug mit einem
anderen zu vergleichen und als vorläuge Beurteilung
der Vibrationsexposition bei Verwendung des Werkzeugs
für die angegebenen Anwendungszwecke
- die Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder schlecht
gewartetem Zubehör kann die Expositionsstufe
erheblich erhöhen
18
- Zeiten, zu denen das Werkzeug ausgeschaltet ist,
oder wenn es läuft aber eigentlich nicht eingesetzt
wird, können die Expositionsstufe erheblich
verringern
! schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und des
Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf
Schaafmachine 1570
INTRODUCTIE
• Deze machine is bestemd voor het schaven van
hout-materialen zoals balken en planken, en is ook
geschikt voor het afschuinen van randen en het schaven
van sponningen
• Lees en bewaar deze gebruiksaanwijzing 3
TECHNISCHE GEGEVENS 1
MACHINE-ELEMENTEN 2
AOpbergplaats voor sleutel
BBorgbout
CMessenrol-schroeven
DKnop voor instellen van schaafdiepte
ESchaafdiepte-indicator
FSpaanafvoer (links/rechts)
GSchakelaar spaanafvoer
HStofzuigeraansluitstuk
JStofzak
KParkeerschoen
LVeiligheidsschakelaar
MAan/uit schakelaar
NSponningsdieptegeleider
PBreedtegeleider
QVentilatie-openingen
VEILIGHEID
ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR
ELEKTRISCHE GEREEDSCHAPPEN
WAARSCHUWING Lees alle
veiligheidswaarschuwingen, aanwijzingen,
afbeeldingen en specificaties die bij dit elektrische
gereedschap worden geleverd. Als de hieronder
vermelde aanwijzingen niet worden opgevolgd, kan dit een
elektrische schok, brand en/of ernstig letsel tot gevolg
hebben. Bewaar alle waarschuwingen en voorschriften
voor toekomstig gebruik. Het in de waarschuwingen
gebruikte begrip “elektrisch gereedschap” heeft betrekking
op elektrische gereedschappen voor gebruik op het
stroomnet (met netsnoer) en op elektrische
gereedschappen voor gebruik met een accu (zonder
netsnoer).
1) VEILIGHEID VAN DE WERKOMGEVING
a) Houd uw werkomgeving schoon en opgeruimd. Een
rommelige of onverlichte werkomgeving kan tot
ongevallen leiden.
b) Werk met het gereedschap niet in een omgeving
met explosiegevaar waarin zich brandbare
vloeistoffen, gassen of stof bevinden. Elektrische
gereedschappen veroorzaken vonken die het stof of de
dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het
gebruik van het elektrische gereedschap uit de
buurt. Wanneer u wordt afgeleid, kunt u de controle over
het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet in het
stopcontact passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adapterstekkers in
combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten
beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde
oppervlakken, bijvoorbeeld van buizen,
verwarmingen, fornuizen en koelkasten. Er bestaat
een verhoogd risico door een elektrische schok wanneer
uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische
gereedschap vergroot het risico van een elektrische
schok.
d) Gebruik de kabel niet voor een verkeerd doel, om
het gereedschap te dragen of op te hangen of om de
stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en
bewegende gereedschapdelen. Beschadigde of in de
war geraakte kabels vergroten het risico van een
elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het
gebruik van een voor gebruik buitenshuis geschikte
verlengkabel beperkt het risico van een elektrische
schok.
f) Als het gebruik van het elektrische gereedschap in
een vochtige omgeving onvermijdelijk is, dient u
een aardlekschakelaar te gebruiken. Het gebruik van
een aardlekschakelaar vermindert het risico van een
elektrische schok.
3) VEILIGHEID VAN PERSONEN
a) Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het elektrische
gereedschap. Gebruik het gereedschap niet
wanneer u moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een moment van
onoplettendheid bij het gebruik van het gereedschap kan
tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en
altijd een veiligheidsbril. Het dragen van persoonlijke
beschermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of
gehoorbescherming, afhankelijk van de aard en het
gebruik van het elektrische gereedschap, vermindert het
risico van verwondingen.
19
c) Voorkom per ongeluk inschakelen. Controleer dat
het elektrische gereedschap uitgeschakeld is
voordat u de stekker in het stopcontact steekt of de
accu aansluit en voordat u het gereedschap oppakt
of draagt. Wanneer u bij het dragen van het elektrische
gereedschap uw vinger aan de schakelaar hebt of
wanneer u het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels
voordat u het gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
e) Probeer niet ver te reiken. Zorg ervoor dat u stevig
staat en steeds in evenwicht blijft. Daardoor kunt u
het gereedschap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren en kleding uit de
buurt van bewegende delen. Loshangende kleding,
sieraden en lange haren kunnen door bewegende delen
worden meegenomen.
g) Wanneer stofafzuigings- of stofopvang-
voorzieningen kunnen worden gemonteerd, dient u
zich ervan te verzekeren dat deze zijn aangesloten
en juist worden gebruikt. Het gebruik van een
stofafzuiging beperkt het gevaar door stof.
h) Ondanks het feit dat u eventueel heel goed
vertrouwd bent met het gebruik van
gereedschappen, moet u ervoor zorgen dat u niet
nonchalant wordt en veiligheidsvoorschriften voor
het gereedschap gaat negeren. Een onoplettende
handeling kan binnen een fractie van een seconde
ernstig letsel veroorzaken.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE
GEREEDSCHAPPEN
a) Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische
gereedschap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de
accu (indien uitneembaar) uit het elektrische
gereedschap voordat u het elektrische gereedschap
instelt, accessoires wisselt of het elektrische
gereedschap opbergt. Deze voorzorgsmaatregel
voorkomt onbedoeld starten van het elektrische
gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap
niet gebruiken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet hebben
gelezen. Elektrische gereedschappen zijn gevaarlijk
wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controleer of
bewegende delen van het gereedschap correct
functioneren en niet vastklemmen en of onderdelen
zodanig gebroken of beschadigd zijn dat de werking
van het gereedschap nadelig wordt beïnvloed. Laat
beschadigde delen repareren voordat u het
gereedschap gebruikt. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische
gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende
inzetgereedschappen met scherpe snijkanten klemmen
minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren,
inzetgereedschappen en dergelijke volgens deze
aanwijzingen. Let daarbij op de
arbeidsomstandigheden en de uit te voeren
werkzaamheden. Het gebruik van elektrische
gereedschappen voor andere dan de voorziene
toepassingen kan tot gevaarlijke situaties leiden.
h) Houd handgrepen en greepvlakken droog, schoon
en vrij van olie en vet. Gladde handgrepen en
greepvlakken verhinderen dat het gereedschap in
onverwachte situaties veilig kan worden gehanteerd en
bediend.
5) SERVICE
a) Laat het gereedschap alleen repareren door
gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee
wordt gewaarborgd dat de veiligheid van het
gereedschap in stand blijft.
VEILIGHEIDSVOORSCHRIFTEN VOOR SCHAVEN
ALGEMEEN
• Deze machine mag niet worden gebruikt door personen
onder de 16 jaar
• Tijdens het werken kan het geluidsniveau 85 dB(A)
overschrijden; draag oorbeschermers
• Bewerk geen asbesthoudend materiaal (asbest geldt
als kankerverwekkend)
• Stof van materiaal zoals loodhoudende verf, sommige
houtsoorten, mineralen en metaal kunnen schadelijk zijn
(contact met of inademing van de stof kan allergische
reacties en/of ademhalingsziekten bij gebruiker of
omstanders veroorzaken); draag een stofmasker en
werk met een stofopvang-voorziening als die kan
worden aangesloten
• Bepaalde soorten stof zijn geclassiceerd als
kankerverwekkend (zoals stof van eiken en beuken), met
name in combinatie met toevoegingsmiddelen voor
houtverzorging; draag een stofmasker en werk met
een stofopvang-voorziening als die kan worden
aangesloten
• Neem voor de door u te bewerken materialen de
nationale voorschriften aangaande stofopvang in acht
• SKIL kan alleen een correcte werking van de machine
garanderen, indien de juiste accessoires worden
gebruikt, die verkrijgbaar zijn bij de vakhandel
• Gebruik de machine niet, wanneer het snoer beschadigd
is; laat dit door een erkende vakman vervangen
een instelling verandert of een accessoire
verwisselt
VÓÓR GEBRUIK
• Controleer altijd of het voltage, dat vermeld staat op het
typeplaatje van de machine, overeenkomt met de
20
netspanning (met 230V of 240V aangeduide machines
kunnen ook op 220V aangesloten worden)
• Voorkom schade, die kan onstaan door schroeven,
spijkers en andere voorwerpen in uw werkstuk; verwijder
deze, voordat u aan een karwei begint
• Controleer vóór gebruik van de machine of de messen
nergens aanlopen
• Gebruik volledig uitgerolde en veilige verlengsnoeren met
een capaciteit van 16 Ampère
• Gebruik klemmen of pas een andere handige manier
toe om het werkstuk vast te zetten en te
ondersteunen op een stabiel platform (bij het in de
hand of tegen het lichaam houden van het werkstuk, kan
de machine niet goed onder controle worden gehouden)
TIJDENS GEBRUIK
• Houd het elektrische gereedschap vast aan de
geïsoleerde greepvlakken, omdat de messenrol in
contact kan komen met het snoer (het doorsnijden
van een onder spanning staand snoer kan blootgestelde
metalen delen van het elektrische gereedschap onder
spanning zetten, waardoor de gebruiker een schok kan
krijgen)
• Houd het snoer altijd verwijderd van de bewegende
delen van uw machine; richt het snoer naar achteren, van
de machine weg
• Houd uw vingers uit de buurt van de draaiende messen
• In geval van electrische of mechanische storing, de
machine onmiddellijk uitschakelen en de stekker uit het
stopcontact trekken
• Raak het snoer niet aan, als dit tijdens de
werkzaamheden wordt beschadigd of doorgesneden,
maar trek onmiddellijk de stekker uit het stopcontact
• Bij het beklemd raken van een spaan in de spaanafvoer,
dient u de machine uit te schakelen en te wachten tot alle
bewegende delen tot stilstand zijn gekomen; trek
vervolgens de stekker uit het stopcontact en verwijder de
spaan
NA GEBRUIK
• Wacht tot de messenrol stilstaat, voordat u de
machine neer zet (een blootgestelde draaiende
messenrol kan in het oppervlak grijpen, wat mogelijk tot
contrôle-verlies en ernstige verwondingen kan leiden)
UITLEG VAN SYMBOLEN OP MACHINE
3Lees de gebruiksaanwijzing vóór gebruik
4Dubbele isolatie (geen aarddraad nodig)
5Geef de machine niet met het huisvuil mee
GEBRUIK
• Verwisselen/omdraaien van messen 6
Deze schaaf is uitgerust met niet-slijpbare messen met
aan beide zijden snijkanten; indien één zijde bot is
geworden, kan de andere zijde dus gebruikt worden
! schakel de machine uit en trek de stekker uit het
stopcontact
- verwijder eventuele geleiders
- neem zeskantsleutel uit opbergplaats A
- draai machine ondersteboven
- draai 3 bouten B los met sleutel (bouten niet
verwijderen)
- duw mes uit messenrol met stuk hout
- zet mes omgekeerd terug in messenrol, of gebruik
nieuw mes
! groef in mes moet passen over richel in
messenrol
! beide mes-uiteinden moeten even ver uitsteken
! zorg ervoor, dat mesuiteinde X op één lijn ligt met
de rand van de voet (plaats een liniaal plat tegen
het huis zoals afgebeeld en gebruik deze als
aanslag)
- draai 3 bouten C stevig vast met sleutel
! verwissel/draai de messen tijdig (om); gebruik
alleen scherpe messen
! verwissel/draai altijd beide messen tegelijkertijd
(om)
! probeer niet om de messen te verstellen met
messenrolschroeven C; deze zijn in de fabriek
voor-ingesteld
• Instellen van schaafdiepte (0-3 mm) 7
- kies gewenste schaafdiepte door knop D te draaien
- gebruik indikatorlijn E als referentiepunt
- kies altijd een kleine schaafdiepte en herhaal het
schaaf- en instelproces, totdat de gewenste diepte is
bereikt
• Spaanafvoer 8
- selecteer gewenste spaanafvoerzijde (links of rechts)
met schakelaar G
- sluit stofzuiger met adapter H aan op geselecteerde
spaanafvoer, zoals afgebeeld
- u kunt ook stofzak J aansluiten op de geselecteerde
spaanafvoer, zoals afgebeeld
! probeer nooit obstakels uit de spaanafvoer te
verwijderen terwijl de messen draaien
• Parkeerschoen K 9
- beschermt het werkstuk wanneer machine even
weggezet wordt
- klapt automatisch naar achteren tijdens het schaven
• Werken met de machine
- stel schaafdiepte in
- plaats machine op werkstuk
! zorg ervoor, dat alleen de voorschoen op het
werkstuk rust en dat de messen het werkstuk niet
raken
- schakel de machine aan door eerst knop L 2 (=
veiligheidsschakelaar die niet vastgezet kan worden)
en daarna trekker M 2in te drukken
! voordat de messen in aanraking komen met het
werkstuk, moet de machine op volle toeren
draaien
- houd de machine stevig met beide handen vast en
geleid deze naar voren in een ononderbroken
beweging
! houd de machine tijdens het werk altijd vast bij
het(de) grijs-gekleurde greepvlak(ken) 0
- gebruik de machine met de voetplaat op het werkstuk
- zet de machine niet schuin op het werkstuk ter
voorkoming van ongewenste schaafsporen
- houd ventilatie-openingen Q 2onbedekt
! voordat u de machine uitschakelt, dient u deze
van het werkstuk op te lichten
- schakel de machine uit door trekker M los te laten
• Schaven van sponningen !
- kies gewenste schaafdiepte
- stel sponningsdiepte in met behulp van
sponningsdieptegeleider N
Table of contents
Languages:
Popular Planer manuals by other brands
MasterForce
MasterForce 241-0828 operating manual
woodmizer
woodmizer MP260 Safety, Operation, Maintenance & Parts Manual
Craftsman
Craftsman 351.811580 Operator's manual
Powermatic
Powermatic 15S Operating instructions and parts manual
Powermatic
Powermatic 15HH Operating instructions and parts manual
tecnum
tecnum YT910 Original manual translation
