SKIL MASTERS 1490 User manual
SKIL BV - Konijnenberg 62 04/17 2610Z08927
4825 BD Breda - The Netherlands
www.skil.com
ORIGINAL INSTRUCTIONS 7
NOTICE ORIGINALE 10
ORIGINALBETRIEBSANLEITUNG 13
ORIGINELE GEBRUIKSAANWIJZING 17
BRUKSANVISNING I ORIGINtAL 21
ORIGINAL BRUGSANVISNING 24
ORIGINAL BRUKSANVISNING 27
ALKUPERÄISET OHJEET 30
MANUAL ORIGINAL 33
MANUAL ORIGINAL 37
ISTRUZIONI ORIGINALI 40
EREDETI HASZNÁLATI UTASÍTÁS 44
PŮVODNÍM NÁVODEM K POUŽÍVÁNÍ 47
ORİJİNAL İŞLETME TALİMATI 50
INSTRUKCJA ORYGINALNA 53
ОРИГІНАЛЬНА ІНСТРУКЦІЯ
З ЕКСПЛУАТАЦІЇ 57
MULTI-FUNCTION TOOL
1490 (F0151490 . . )
ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ 61
INSTRUCŢIUNI DE FOLOSIRE
ORIGINALE 65
ОРИГИНАЛНО РЪКОВОДСТВО
ЗА ЕКСПЛОАТАЦИЯ 68
PÔVODNÝ NÁVOD NA POUŽITIE 72
ORIGINALNE UPUTE ZA RAD 76
ORIGINALNO UPUTSTVO ZA RAD 79
IZVIRNA NAVODILA 82
ALGUPÄRANE KASUTUSJUHEND 85
ORIĢINĀLĀ LIETOŠANAS PAMĀCĪBA 88
ORIGINALI INSTRUKCIJA 92
ИЗВОРНО УПАТСТВО ЗА РАБОТА 95
UDHËZIMET ORIGJINALE 99
108
106
2
1490
EU Declaration of conformity
Multi-function tool Article number
We declare under our sole responsibility that the stated products comply with all
applicable provisions of the directives and regulations listed below and are in
conformity with the following standards.
Technical le at:*
Déclaration de conformité UE
Outil multifonctions Numéro d’article
Nous déclarons sous notre propre responsabilité que les produits décrits sont en
conformité avec les directives, règlements normatifs et normes énumérés
ci-dessous.
Dossier technique auprès de:*
EU-Konformitätserklärung
Multifunktionswerkzeug Sachnummer
Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen
einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und
Verordnungen entsprechen und mit folgenden Normen übereinstimmen.
Technische Unterlagen bei:*
EU-conformiteitsverklaring
Multifunctionele machine Productnummer
Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen
aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en
verordeningen en overeenstemmen met de volgende normen.
Technisch dossier bij:*
EU-konformitetsförklaring
Multifunktionsverktyg Produktnummer
Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla
gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att
de stämmer överens med följande normer.
Teknisk dokumentation:*
EU-overensstemmelseserklæring
Multifunktionsværktøj Typenummer
Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse
med alle gældende bestemmelser i følgende direktiver og forordninger og
opfylder følgende standarder.
Tekniske bilag ved:*
EU-samsvarserklæring
Flerfunksjonsverktøy Produktnummer
Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med
alle relevante bestemmelser i direktivene og forordningene nedenfor og med
følgende standarder.
Teknisk dokumentasjon hos:*
EU-vaatimustenmukaisuusvakuutus
Monitoimityökalu Tuotenumero
Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien
ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien
vaatimusten mukaisia.
Tekniset asiakirjat saatavana:*
Declaración de conformidad UE
Herramienta multiuso Número de artículo
Declaramos bajo nuestra exclusiva responsabilidad, que los productos
nombrados cumplen con todas las disposiciones correspondientes de las
directivas y los reglamentos mencionados a continuación y están en conformidad
con las siguientes normas.
Documentos técnicos de:*
Declaração de conformidade CE
Ferramenta multifunções
Número do produto
Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados
cumprem todas as disposições e os regulamentos indicados e estão em
conformidade com as seguintes normas.
Documentação técnica pertencente à:*
Dichiarazione di conformità UE
Utensile multifunzione Codice prodotto
Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono
conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati
di seguito, nonché alle seguenti normative.
Documentazione tecnica presso:*
EU konformitási nyilatkozat
Többfunkciós szerszám Cikkszám
Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az
alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó
előírásainak és megfelelnek a következő szabványoknak.
Műszaki dokumentumok megőrzési pontja:*
Objednací číslo
Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna
příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu s
následujícími normami.
Technické podklady u:*
Çok fonksiyonlu alet Ürün kodu
Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin
geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan
ederiz.
Teknik belgelerin bulunduğu yer:*
Numer katalogowy
Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają
wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporządzeń,
oraz że są zgodne z następującymi normami.
Dokumentacja techniczna:*
Товарный номер
Мы заявляем под нашу единоличную ответственность, что названные
продукты соответствуют всем действующим предписаниям нижеуказанных
директив и распоряжений, а также нижеуказанных норм.
Техническая документация хранится у:*
Товарний номер
Мизаявляємо під нашу одноособову відповідальність, що названі вироби
відповідають усім чинним положенням нищеозначених директив і
розпоряджень, а також нижчеозначеним нормам.
Технічна документація зберігається у:*
Αριθμός ευρετηρίου
Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα
αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων
οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.
Τεχνικά έγγραφα στη:*
3
1490
Număr de identificare
Declarăm pe proprie răspundere că produsele menţionate corespund tuturor
dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce
urmează şi sunt în conformitate cu următoarele standarde.
Documentaţie tehnică la:*
Каталожен номер
С пълна отговорност ние декларираме, че посочените продукти отговарят
на всички валидни изисквания на директивите и разпоредбите по-долу и
съответства на следните стандарти.
Техническа документация при:*
Pôvodnej EU vyhlásenie o zhode
Vecné číslo
Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky
príslušné ustanovenia nižšie uvedených smerníc a nariadení a je v súlade s
nasledujúcimi normami.
Technické podklady má spoločnosť:*
EU izjava o sukladnosti
Kataloški broj
Pod punom odgovornošću izjavljujemo da navedeni proizvodi odgovaraju svim
relevantnim odredbama direktiva i propisima navedenima u nastavku i da su
sukladni sa sljedećim normama.
Tehnička dokumentacija se može dobiti kod:*
EU-izjava o usaglašenosti
Višenamenski alat Broj predmeta
Na sopstvenu odgovornost izjavljujemo, da navedeni proizvodi odgovaraju svim
dotičnim odredbama naknadno navedenih smernica u uredaba i da su u skladu
sa sledećim standardima.
Tehnička dokumentacija kod:*
Izjava o skladnosti ES
Številka artikla
Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi
relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom.
Tehnična dokumentacija pri:*
EL-vastavusdeklaratsioon
Mitmeotstarbeline tööriist Tootenumber
Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud
direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste
normidega.
Tehnilised dokumendid saadaval:*
Izstrādājuma numurs
Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk
minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī
sekojošiem standartiem.
Tehniskā dokumentācija no:*
ES atitikties deklaracija
Gaminio numeris
Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau
nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.
Techninė dokumentacija saugoma:*
EU-
Број на артикл
Со целосна одговорност изјавуваме, дека опишаните производи се во
согласност со сите релевантни одредби на следните регулативи и прописи
и се во согласност со следните норми.
Техничка документација кај:*
EU Deklarata e konformitetit
Vegël shumëfunksionale Numri i nenit
Ne deklarojmë me përgjegjësinë tonë të vetme se produktet e paraqitura janë në
përputhje me të gjitha dispozitat e zbatueshme të direktivave dhe rregulloreve të
listuara më poshtë dhe janë në përputhje me standardet si më poshtë.
Dosja teknike në:*
1490 F0151490.. 2006/42/EC
2014/30/EU
2011/65/EU
EN 62841-1:2015
EN 62841-2-4:2014
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 50581:2012
* Skil BV
Konijnenberg 62
4825 BD Breda
The Netherlands
ÃÁÄƓÇÆÁÂƽƺ½Ê¿˃ʿƓˁ˅ʿ˂ʽ¼¹Ɠ
Ĺ¾ÁÂÿʹ¹¾
ÈÈÊÇιĹƹ¿½Ê
01.04.2017
4
1
¹ÌÌ
ʿʿʽ
ʾƓʾÿ
ʾʿʽʽʽƘ
ʾˆʽʽʽƯÅÁÆ
ˆˀÅÅ
1490
A
B
C
D
EFG
H
J
K
L
M
P (3x) Q (3x)
fine,fin
fein,fijn
2
ʿˀʽ
Ƙ
ʿˁʽ
5 6
3 4
5
30º
0º
60º
90º
-30º
-60º
-90º
7
8
6
45º
9
0 !
F
7
Multifunction tool 1490
INTRODUCTION
• This tool is intended for sawing and cutting in wood,
plastic, plaster, metals and soft wall tiles as well as for dry
sanding of small surfaces
• Due to the oscillating drive the accessory swings up to
22000 times per minute for 3°, which makes the tool
particularly suitable for precise work on edged, narrow
and other hard-to-reach places
• This tool accepts most commonly available multi-tool
accessories, including existing OIS and Starlock
accessories 3
• Read and save this instruction manual 4

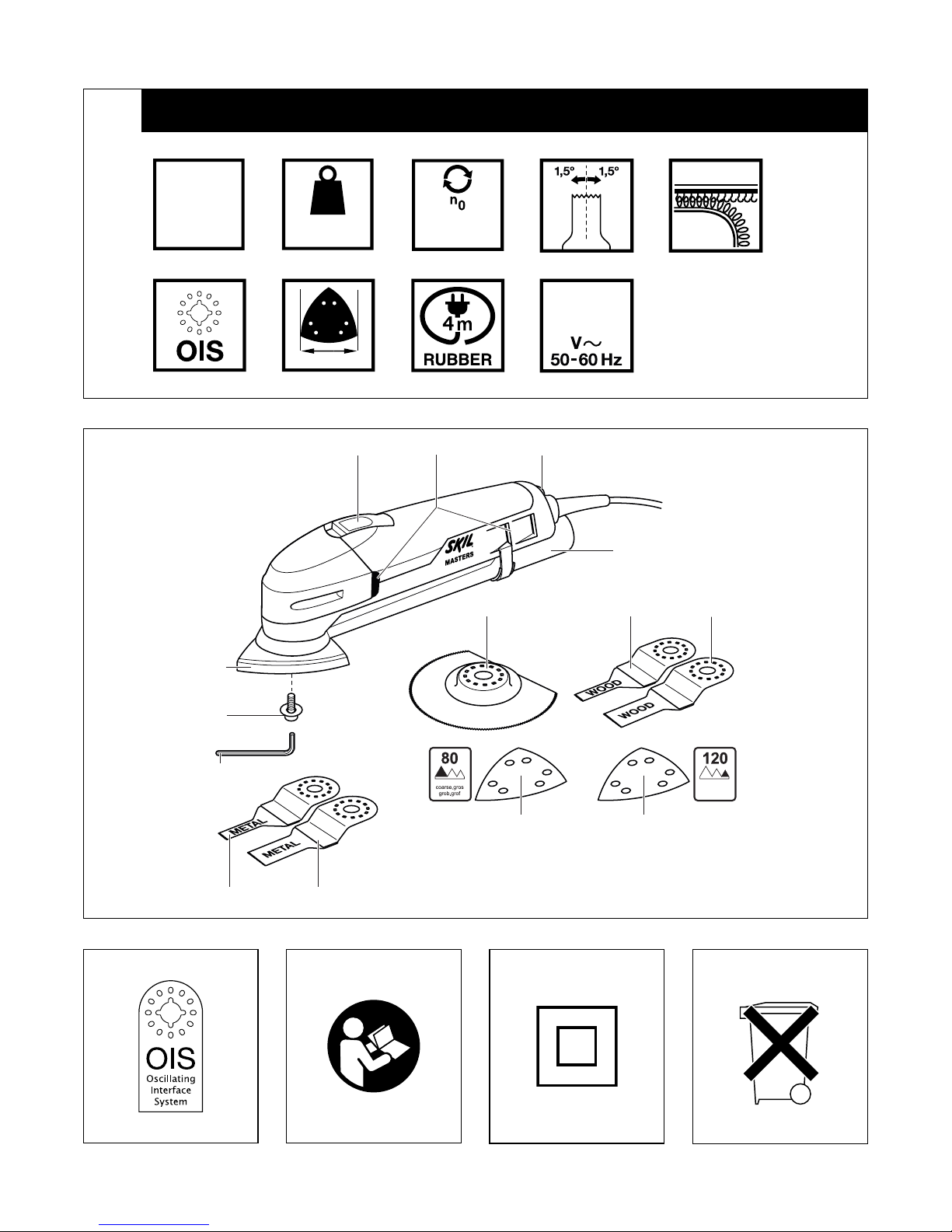

TECHNICAL DATA 1
TOOL ELEMENTS 2
AClamping screw with washer
BHex key
CSanding pad
DDust extraction device
E On/o switch
FSpeed selection wheel
GVentilation slots
HSegment saw blade
JPlunge-cut saw blade (metal, 20 mm)
KPlunge-cut saw blade (metal, 10 mm)
LPlunge-cut saw blade (wood, 20 mm)
MPlunge-cut saw blade (wood, 10 mm)
PSanding sheet (coarse)
Q Sanding sheet (ne)
SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
WARNING Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
1) WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust or fumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodied plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric
shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure the switch is
in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your nger on the
switch or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal
injury.
e) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can
be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
h) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
8
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/or
remove the battery pack, if detachable, from the
power tool before making any adjustments,
changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the
power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused
by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc., in
accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations dierent
from those intended could result in a hazardous situation.
h) Keep handles and grasping surfaces dry, clean and
free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
SAFETY INSTRUCTIONS FOR MULTI-FUNCTION
TOOLS
GENERAL
• This tool should not be used by people under the age of
16 years
• Use completely unrolled and safe extension cords with a
capacity of 16 Amps (U.K. 13 Amps)
• Always check that the supply voltage is the same as the
voltage indicated on the nameplate of the tool (tools with
a rating of 230V or 240V can also be connected to a
220V supply)
• Avoid damage that can be caused by screws, nails and
other elements in your workpiece; remove them before
you start working
• Use clamps or another practical way to secure and
support the workpiece to a stable platform (holding
the workpiece by hand or against your body leaves it
unstable and may lead to loss of control)
• Do not work materials containing asbestos (asbestos
is considered carcinogenic)
Always disconnect plug from power source before
making any adjustment or changing any
accessory
• When working, always hold the tool rmly with both
hands and take a secure stance
• Always keep the cord away from moving parts of the tool;
direct the cord to the rear, away from the tool
• Use protective gloves when changing accessories
(contact with the accessory can lead to injuries)
• In case of electrical or mechanical malfunction,
immediately switch o the tool and disconnect the plug
• If the cord is damaged or cut through while working, do
not touch the cord, but immediately disconnect the plug
• Never use the tool when cord is damaged; have it
replaced by a qualied person
• When you put away the tool, switch o the motor and
ensure that all moving parts have come to a complete
standstill
WHEN SAWING/CUTTING
• Hold the power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord (cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live” and
could give the operator an electric shock)
• Keep hands away from cutting area; never reach
underneath the material for any reason while cutting
• Use suitable detectors to find hidden utility lines or
call the local utility company for assistance (contact
with electric lines can lead to re or electrical shock;
damaging a gas line can result in an explosion;
penetrating a water pipe will cause property damage or
an electrical shock)
• Do not use a saw blade which is cracked, deformed or
dull
WHEN SANDING
• Dust from material such as paint containing lead, some
wood species, minerals and metal may be harmful
(contact with or inhalation of the dust may cause allergic
reactions and/or respiratory diseases to the operator or
bystanders); wear a dust mask and work with a dust
extraction device when connectable
• Certain kinds of dust are classied as carcinogenic (such
as oak and beech dust) especially in conjunction with
additives for wood conditioning; wear a dust mask and
work with a dust extraction device when
connectable
• Follow the dust-related national requirements for the
materials you want to work with
• Use the tool only for dry sanding (penetration of water
into the tool increases the risk of an electric shock)
• Do not touch the moving sanding sheet
• Do not continue to use worn, torn or heavily clogged
sanding sheets
• When sanding metal, sparks are generated; do not use
vacuum cleaner and keep other persons and combustible
material from work area
9
EXPLANATION OF SYMBOLS ON TOOL
3This tool accepts most commonly available multi-tool
accessories, including existing OIS and Starlock
accessories
4Read the instruction manual before use
5Double insulation (no earth wire required)
6Do not dispose of the tool together with household waste
material
WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):
• Do not connect the blue (= neutral) or brown (= live) wire
in the cord of this tool to the earth terminal of the plug
• If for any reason the old plug is cut o the cord of this tool,
it must be disposed of safely and not left unattended
USE

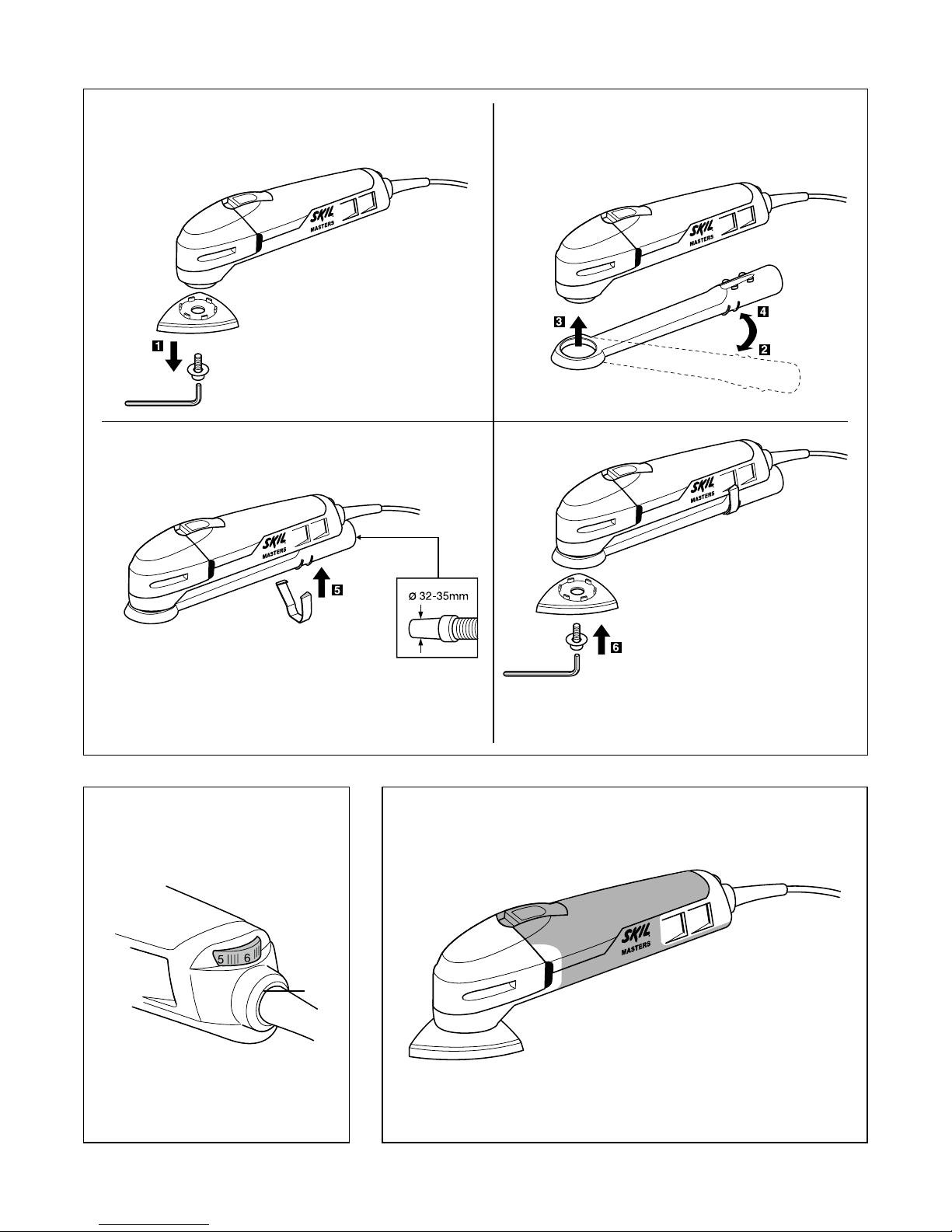

• Changing accessories 7
! disconnect the plug
- remove/mount the required accessory as illustrated
- ensure that the openings of the accessory engage into
the tabs of the tool head (any snap-in position
possible)
- mount the accessory with the depressed centre
pointing downwards
- loosen/fasten screw A with hex key B
- check the tight seating of the accessory (incorrect
or not securely fastened accessories can come loose
during operation and create a hazard)
• Mounting of sanding sheet 8
- tap the dust out of the VELCRO material on sanding
pad C 2before mounting the sanding sheet
- mount VELCRO sanding sheet as illustrated
! the dust suction requires the use of perforated
sanding sheets
! perforation in sanding sheet should correspond
with perforation in sanding foot
! replace worn sanding sheets in time
! always use the tool with the total VELCRO
surface covered with sanding paper
• Dust/chip extraction 9
- mount dust extraction device D as illustrated
- connect vacuum cleaner
! do not use dust extraction device/vacuum cleaner
when sanding metal
- clean dust extraction device D regularly for optimal
dust pick-up performance
• On/o
- switch on/o the tool by pushing switch E 2in “I”/”O”
position
! before the accessory reaches the workpiece, the
tool should run at full speed
! before switching off the tool, you should lift it
from the workpiece
• Adjusting working speed 0
- with wheel F the required oscillating frequency can be
adjusted from low (1) to high (6) (also while tool is
running)
- the optimal working speed depends on the material
and can be determined with practical trials
• Holding and guiding the tool
! while working, always hold the tool at the
grey-coloured grip area(s) !
- keep ventilation slots G 2uncovered
- do not apply too much pressure on the tool (excessive
pressure will cause excessive heat and may shorten
the service life of the accessory)
APPLICATION ADVICE
• Use segment saw blade H 2for separating and plunge
cuts in wood, plaster, gypsum and plastics (also for
sawing close to edges, in corners and other hard-to-
reach areas)
• Use plunge-cut saw blade J 2for separating and deep
plunge cuts in ferrous and non-ferrous metals
• Use plunge-cut saw blade K 2for smaller separating
and plunge cuts in ferrous and non-ferrous metals
• Use plunge-cut saw blade L 2for separating and deep
plunge-cuts in wood, plaster, gypsum and soft plastics
(also for sawing close to edges, in corners and other
hard-to-reach areas)
• Use plunge-cut saw blade M 2for smaller separating
and plunge-cuts in wood, plaster, gypsum and soft
plastics
MAINTENANCE / SERVICE
• Always keep tool and cord clean (especially ventilation
slots G 2)
! disconnect the plug before cleaning
• If the tool should fail despite the care taken in
manufacturing and testing procedures, repair should be
carried out by an after-sales service centre for SKIL
power tools
- send the tool undismantled together with proof of
purchase to your dealer or the nearest SKIL service
station (addresses as well as the service diagram of
the tool are listed on www.skil.com)
ENVIRONMENT
• Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
- in observance of European Directive 2012/19/EC on
waste of electric and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol 6will remind you of this when the need for
disposing occurs
NOISE / VIBRATION
• Measured in accordance with EN 62841 the sound
pressure level of this tool is 85 dB(A) and the sound
power level 96 dB(A) (standard deviation: 3 dB), and the
vibration ✱ (triax vector sum; uncertainty K = 1.5 m/s²)
✱ when sanding 4.1 m/s²
✱ when cutting with plunge-cut saw blade 7.4 m/s²
✱ when cutting with segment saw blade 7.1 m/s²
• The vibration emission level has been measured in
accordance with a standardised test given in EN 62841; it
may be used to compare one tool with another and as a
preliminary assessment of exposure to vibration when
using the tool for the applications mentioned
10
- using the tool for dierent applications, or with dierent
or poorly maintained accessories, may signicantly
increase the exposure level
- the times when the tool is switched o or when it is
running but not actually doing the job, may signicantly
reduce the exposure level
! protect yourself against the effects of vibration
by maintaining the tool and its accessories,
keeping your hands warm, and organizing your
work patterns
Outil multifonctions 1490
INTRODUCTION
• Cet outil est conçu pour le sciage et la découpe du bois,
du plastique, des métaux et des carreaux muraux mous
ainsi que pour le polissage de petites surfaces
• En raison de la commande oscillante, l’accessoire pivote
jusqu’à 22000 fois par minute pour 3°, ce qui rend l’outil
parfaitement approprié à un travail précis pour des bords
et des endroits étroits et d’accès dicile
• Cet outil accepte tous les accessoires d’outils
multifonctions les plus courants, y compris les
accessoires OIS et Starlock existants 3
• Lisez et conservez ce manuel d’instruction 4
CARACTERISTIQUES TECHNIQUES 1
ELEMENTS DE L’OUTIL 2
AVis de serrage avec rondelle
BClé hexagonale
CPatin de ponçage
DAppareil de dépoussiérage
EInterrupteur marche/arrêt
FMolette pour régler la vitesse
GFentes de ventilation
HLame de scie à segments
JLame de scie à coupe en plongée (métal, 20 mm)
KLame de scie à coupe en plongée (métal, 10 mm)
LLame de scie à coupe en plongée (bois, 20 mm)
MLame de scie à coupe en plongée (bois, 10 mm)
PFeuille de ponçage (gros grain)
Q Feuille de ponçage (à grain n)
SECURITE
AVERTISSEMENTS DE SECURITE GENERAUX POUR
L’OUTIL ELECTRIQUE
AVERTISSEMENT Lisez tous les avertissements de
sécurité, les instructions, les illustrations et les
spécifications fournis avec cet outil électrique. Ne pas
suivre les instructions énumérées ci-dessous peut
provoquer un choc électrique, un incendie et/ou une
blessure sérieuse.
Conservez tous les avertissements et toutes les
instructions pour pouvoir s’y reporter ultérieurement.
Le terme “outil électrique” dans les avertissements se
rapporte à des outils électriques raccordés au secteur (avec
câble de raccordement) et à des outils électriques à batterie
(sans câble de raccordement).
1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente le
risque d’accidents.
b) N’utilisez pas l’outil électrique dans un
environnement présentant des risques d’explosion
et où se trouvent des liquides, des gaz ou
poussières inflammables. Les outils électriques
génèrent des étincelles risquant d’enammer les
poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électrique. En cas
d’inattention vous risquez de perdre le contrôle sur l’outil
électrique.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l’outil électrique doit être
appropriée à la prise de courant. Ne modifiez en
aucun cas la fiche. N’utilisez pas de fiches
d’adaptateur avec des outils électriques avec mise
à la terre. Les ches non modiées et les prises de
courant appropriées réduisent le risque de choc
électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre telles que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électrique à la pluie ou à
l’humidité. La pénétration d’eau dans un outil électrique
augmente le risque d’un choc électrique.
d) N’utilisez pas le câble à d’autres fins que celles
prévues, n’utilisez pas le câble pour porter l’outil
électrique ou pour l’accrocher ou encore pour le
débrancher de la prise de courant. Maintenez le
câble éloigné des sources de chaleur, des parties
grasses, des bords tranchants ou des parties de
l’outil électrique en rotation. Un câble endommagé ou
torsadé augmente le risque d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électrique à
l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
L’utilisation d’une rallonge électrique homologuée pour
les applications extérieures réduit le risque d’un choc
électrique.
11
f) Si l’usage d’un outil dans un emplacement humide
est inévitable, utilisez un disjoncteur de fuite à la
terre. L’utilisation d’un disjoncteur de fuite à la terre réduit
le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon sens en utilisant l’outil électrique.
N’utilisez pas l’outil électrique lorsque vous êtes
fatigué ou après avoir consommé de l’alcool, des
drogues ou avoir pris des médicaments. Un moment
d’inattention lors de l’utilisation de l’outil électrique peut
entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez
toujours des lunettes de protection. Le fait de porter
des équipements de protection personnels tels que
masque anti-poussières, chaussures de sécurité
antidérapantes, casque de protection ou protection
acoustique suivant le travail à eectuer, réduit le risque
de blessures.
c) Evitez tout démarrage intempestif. S’assurez que
l’interrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le
ramasser ou de le porter. Porter les outils en ayant le
doigt sur l’interrupteur ou brancher des outils dont
l’interrupteur est en position marche est source
d’accidents.
d) Enlevez tout outil de réglage ou toute clé avant de
mettre l’outil électrique en fonctionnement. Une clé
ou un outil se trouvant sur une partie en rotation peut
causer des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder
toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l’outil électrique dans des
situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de
vêtements amples ni de bijoux. Gardez les cheveux
et les vêtements à distance des parties en
mouvement. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par des pièces en
mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vérifiez que ceux-ci
soient effectivement raccordés et qu’ils sont
correctement utilisés. L’utilisation des collecteurs de
poussière réduit les dangers dus aux poussières.
h) Restez vigilant et ne pas négligez les principes de
sécurité de l’outil sous prétexte que vous avez
l’habitude de l’utiliser. Une fraction de seconde
d’inattention peut provoquer une blessure grave.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTRIQUE
a) Ne surchargez pas l’outil électrique. Utilisez l’outil
électrique approprié au travail à effectuer. Avec l’outil
électrique approprié, vous travaillerez mieux et avec plus
de sécurité à la vitesse pour laquelle il est prévu.
b) N’utilisez pas un outil électrique dont l’interrupteur
est défectueux. Un outil électrique qui ne peut plus être
mis en ou hors fonctionnement est dangereux et doit être
réparé.
c) Débranchez la fiche de la source d’alimentation et/
ou enlevez le bloc de batteries, s’il est amovible,
avant tout réglage, changement d’accessoires ou
avant de ranger l’outil électrique. De telles mesures
de sécurité préventives réduisent le risque de démarrage
accidentel de l’outil électrique.
d) Gardez les outils électriques non utilisés hors de
portée des enfants. Ne permettez pas l’utilisation de
l’outil électrique à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions. Les outils électriques sont dangereux
lorsqu’ils sont utilisés par des personnes non initiées.
e) Observez la maintenance des outils électriques et
des accessoires. Vérifiez que les parties en
mouvement fonctionnent correctement et qu’elles
ne soient pas coincées, et contrôlez si des parties
sont cassées ou endommagées de telle sorte que le
bon fonctionnement de l’outil électrique s’en trouve
entravé. Faites réparer les parties endommagées
avant d’utiliser l’outil électrique. De nombreux
accidents sont dus à des outils électriques mal
entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g) Utilisez l’outil électrique, les accessoires, les outils
à monter etc. conformément à ces instructions.
Tenez compte également des conditions de travail
et du travail à effectuer. L’utilisation de l’outil électrique
à d’autres ns que celles prévues peut entraîner des
situations dangereuses.
h) Il faut que les poignées et les surfaces de
préhension restent sèches, propres et dépourvues
d’huiles et de graisses. Des poignées et des surfaces
de préhension glissantes rendent impossibles la
manipulation et le contrôle en toute sécurité de l’outil
dans les situations inattendues.
5) SERVICE
a) Ne faites réparer votre outil électrique que par un
personnel qualifié et seulement avec des pièces de
rechange d’origine. Ceci permet d’assurer la sécurité
de l’outil électrique.
INSTRUCTIONS DE SECURITE POUR OUTILS
MULTIFONCTIONS
GENERALITES
• Cet outil ne doit pas être utilisé par des personnes de
moins de 16 ans
• Utilisez un câble de prolongement complètement déroulé
et de bonne qualité d’une capacité de 16 A
• Contrôlez toujours si la tension secteur correspond à la
tension indiquée sur la plaquette signalétique de l’outil
(les outils conçus pour une tension de 230V ou 240V
peuvent également être branchés sur 220V)
• Faites attention aux vis, clous ou autres éléments qui
pourraient se trouver dans la pièce à travailler et qui
risqueraient d’endommager très fortement votre outil;
enlevez-les avant de commencer le travail
• Utilisez des pinces ou tout autre système pratique
pour fixer et soutenir la pièce à travailler sur une
surface stable (si vous la tenez dans la main ou contre
le corps, elle peut devenir instable et risquer de vous
échapper)
12
• Ne travaillez pas de matériaux contenant de
l’amiante (l’amiante est considérée comme étant
cancérigène)
changement d’accessoire
• En travaillant, toujours tenez fermement l’outil à l’aide des
deux mains et adoptez une position de travail stable et
sûre
• Tenez toujours le câble éloigné des parties mobiles de
l’outil; orientez le câble vers l’arrière le plus loin possible
de l’outil
• Utilisez des gants de protection lors du changement
d’accessoires (tout contact avec l’accessoire peut
provoquer des blessures)
• En cas de dysfonctionnement électrique ou mécanique,
mettez directement l’outil hors service et débranchez la
che
• Si le câble est endommagé ou rompu pendant le travail,
n’y touchez pas, mais débranchez immédiatement la
prise
• N’utilisez jamais d’outil avec un câble endommagé;
faites-le remplacer par un technicien qualié
• Lorsque vous rangez votre outil, le moteur doit être coupé
et les pièces mobiles complètement arrêtées
LORS DU SCIAGE/DE LA COUPE
• Tenez l’outil par les surfaces de préhension isolées,
lors de la réalisation d’une opération au cours de
laquelle l’accessoire de coupe peut entrer en
contact avec un câblage non apparent ou son
propre câble d’alimentation (le contact avec un l sous
tension peut également mettre sous tension les parties
métalliques de l’outil électrique et provoquer un choc
électrique sur l’opérateur)
• Éloignez vos mains de la zone de coupe; pendant la
coupe, ne passez en aucun cas vos mains sous le
matériau
• Utilisez des détecteurs appropriés afin de localiser
la présence de conduites électriques ou bien
s’adresser à la société locale de distribution (un
contact avec des lignes électriques peut provoquer un
incendie et une décharge électrique; le fait
d’endommager une conduite de gaz peut entraîner une
explosion; le fait d’endommager une conduite d’eau peut
entraîner des dégâts matériels ou causer une décharge
électrique)
• Ne pas utilisez une lame fendue, déformée ou émoussée
LORS DU PONCAGE
• La poussière de matériaux, tels que la peinture contenant
du plomb, certaines espèces de bois, certains minéraux
et diérents métaux, peut être nocive (le contact avec la
poussière ou son inhalation peut provoquer des réactions
allergiques et/ou des maladies respiratoires chez
l’opérateur ou des personnes se trouvant à proximité);
portez un masque antipoussières et travaillez avec
un appareil de dépoussiérage lorsqu’il est possible
d’en connecter un
• Certains types de poussières sont classiés comme
étant cancérigènes (tels que la poussière de chêne ou de
hêtre), en particulier en combinaison avec des additifs de
traitement du bois; portez un masque antipoussières
et travaillez avec un appareil de dépoussiérage
lorsqu’il est possible d’en connecter un
• Suivez les directives nationales relatives au
dépoussiérage pour les matériaux à travailler
• Utilisez l’outil uniquement pour poncer à sec (toute
pénétration d’eau dans l’outil accroît le risque de choc
électrique)
• Ne touchez pas la feuille de ponçage en rotation
• N’utilisez plus les feuilles de ponçage usées, ssurées ou
fortement encrassées
• Lorsque vous poncez du métal, des étincelles se
produisent; n’utilisez pas l’aspirateur et tenez toute autre
personne ou tout matériel combustible éloignés de votre
lieu de travail
EXPLICATION DES SYMBOLES SUR L’OUTIL
3Cet outil accepte tous les accessoires d’outils
multifonctions les plus courants, y compris les
accessoires OIS et Starlock existants
4Veuillez lire le mode d’emploi avant d’utiliser l’outil
5Double-isolation (ne nécessite pas de mise à la terre)
6Ne jetez pas l’outil dans les ordures ménagères
UTILISATION
• Changement d’accessoires 7
! débranchez la fiche
- enlevez/montez l’accessoire nécessaire comme illustré
- veillez à ce que les ouvertures de l’accessoire
s’engagent dans les onglets de la tête de l’outil (toute
position d’enclenchement possible)
- montez l’accessoire, le centre enfoncé pointant vers le
bas
- desserrez/serrez la vis A avec la clé hexagonale B
- veillez à ce que l’accessoire soit bien serré (les
accessoires mal serrés ou qui ne sont pas serrés en
toute sécurité peuvent se desserrer durant le
fonctionnement et poser problème)
• Montage des feuilles de ponçage 8
- avant de monter la feuille de ponçage C 2enlevez la
poussière du revêtement VELCRO sur le patin de
ponçage en tapant dessus
- montez une feuille de ponçage VELCRO comme illustré
! l’aspiration des poussières exige des feuilles de
ponçage perforées
! la perforation du papier devrait correspondre à la
perforation de la semelle de ponçage
! quand les feuilles sont usagées n’attendez pas
pour les changer
! utilisez toujours cet outil avec la surface VELCRO
complètement recouverte d’une feuille de
ponçage
• Aspiration de poussières/de copeaux 9
- montez le dispositif de dépoussiérage D comme illustré
- montez l’aspirateur
l’aspirateur pour le ponçage des métaux
- videz le dispositif de dépoussiérage D régulièrement
pour une récupération optimale des poussières
• Marche/arrêt
- mettez en marche/arrêtez l’outil en poussant
l’interrupteur E 2dans la position “I”/”O”
! avant que l’accessoire atteigne la pièce à
travailler, l’outil doit tourner à la vitesse maximum
! avant d’arrêter l’outil, vous devriez le soulever de
la pièce à travailler
13
• Adaptation de la vitesse de fonctionnement 0
- avec meule F la fréquence d’oscillation requise peut
être réglée de faible (1) à haute (6) (aussi pendant que
l’outil tourne)
- la vitesse de travail optimale dépend du matériau et
peut être déterminée par des essais pratiques
• Tenue et guidage de l’outil
! lorsque vous travaillez, tenez toujours l’outil par
la(les) zone(s) de couleur grise !
- veillez à ce que les fentes de ventilation G 2soient
découvertes
- n’appliquez pas un pression excessive sur l’outil
(l’excès de pression entraîne un surchaue et peut
réduire la durée de vie utile de l’accessoire)
CONSEILS D’UTILISATION
• Utilisez la lame de scie à segments H 2pour les sciages
de séparation et en plongée dans du bois, du plâtre, du
gypse et des plastiques (également pour scier près des
bords, dans les coins et autres zones diciles d’accès)
• Utilisez la lame de scie à coupe en plongée J 2pour les
sciages de séparation et en plongée profonde dans des
métaux ferreux et non ferreux
• Utilisez la lame de scie à coupe en plongée K 2pour les
sciages de séparation et en plongée moins importants
dans des métaux ferreux et non ferreux
• Utilisez la lame de scie à coupe en plongée L 2pour les
sciages de séparation et en plongée profonde dans du
bois, du plâtre, du gypse et des plastiques (également
pour scier près des bords, dans les coins et autres zones
diciles d’accès)
• Utilisez la lame de scie à coupe en plongée M 2pour les
sciages de séparation et à coupe en plongée moins
importants dans le bois, le plâtre, le gypse et les
plastiques souples
ENTRETIEN / SERVICE APRES-VENTE
• Gardez toujours votre outil et le câble propres
(spécialement les aérations G 2)
! débranchez la fiche avant le nettoyage
• Si, malgré tous les soins apportés à la fabrication et au
contrôle de l’outil, celui ci devait avoir un défaut, la
réparation ne doit être conée qu’à une station de service
après-vente agréée pour outillage SKIL
- retournez l’outil non démonté avec votre preuve
d’achat au revendeur ou au centre de service
après-vente SKIL le plus proche (les adresses ainsi
que la vue éclatée de l’outil gurent sur www.skil.com)
ENVIRONNEMENT
• Ne jetez pas les outils électriques, les accessoires
et l’emballage dans les ordures ménagères (pour les
pays européens uniquement)
- conformément à la directive européenne 2012/19/EG
relative aux déchets d’équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés séparément et faire l’objet d’un recyclage
respectueux de l’environnement
- le symbole 6vous le rappellera au moment de la mise
au rebut de l’outil
BRUIT / VIBRATION
• Mesuré selon EN 62841 le niveau de la pression sonore
de cet outil est 85 dB(A) et le niveau de la puissance
sonore 96 dB(A) (déviation standard: 3 dB), et la vibration
✱(somme vectorielle des trois axes directionnels;
incertitude K = 1,5 m/s²)
✱ pendant le ponçage 4,1 m/s²
✱pendant le coupage avec une lame de scie à coupe en
plongée 7,4 m/s²
✱pendant le coupage avec une lame de scie à segments
7,1 m/s²
• Le niveau de vibrations émises a été mesuré
conformément à l’essai normalisé de la norme EN 62841;
il peut être utilisé pour comparer plusieurs outils et pour
réaliser une évaluation préliminaire de l’exposition aux
vibrations lors de l’utilisation de l’outil pour les
applications mentionnées
- l’utilisation de l’outil dans d’autres applications, ou
avec des accessoires diérents ou mal entretenus,
peut considérablement augmenter le niveau
d’exposition
- la mise hors tension de l’outil et sa non-utilisation
pendant qu’il est allumé peuvent considérablement
réduire le niveau d’exposition
! protégez-vous contre les effets des vibrations par
un entretien correct de l’outil et de ses
accessoires, en gardant vos mains chaudes et en
structurant vos schémas de travail
Multifunktionswerkzeug 1490
EINLEITUNG
• Dieses Werkzeug dient zum Sägen und Trennen von
Holz, Kunststo, Putz, Metall und weichen Wandiesen
sowie zum Trockenschleifen kleiner Oberächen
• Dank des Schwingantriebs schwingt das Gerät bis zu
22000 Mal pro Minute für 3°, wodurch sich das Werkzeug
besonders für Präzisionsarbeit an verwinkelten, engen
und schwierig erreichbaren Stellen eignet
• Dieses Werkzeug kann mit den meisten handelsüblichen
Zubehörteilen für Multifunktionswerkzeuge verwendet
werden, einschließlich OIS- und Starlock-Zubehör 3
• Bitte diese Bedienungsanleitung sorgfältig lesen und
aufbewahren 4
TECHNISCHE DATEN 1
14
WERKZEUGKOMPONENTEN 2
ABefestigungsschraube mit Unterlegscheibe
BSechskantschlüssel
CSchleifplatte
DStaubabsaugvorrichtung
EEin/Aus-Schalter
FDrehzahlregler
GLüftungsschlitze
HSegmentsägeblatt
JTauchsägeblatt (Metall, 20 mm)
KTauchsägeblatt (Metall, 10 mm)
LTauchsägeblatt (Holz, 20 mm)
MTauchsägeblatt (Holz, 10 mm)
PSchleifblatt (grob)
QSchleifblatt (fein)
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROWERKZEUGE
WARNUNG Lesen Sie alle Sicherheitshinweise,
Anweisungen, Bebilderungen und technischen Daten,
mit denen dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden
Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
“Elektrowerkzeug” bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeuges fern. Bei
Ablenkung können Sie die Kontrolle über das
Elektrowerkzeug verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlu7,1tecker des Elektrowerkzeuges muss
in die Steckdose passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen. Unveränderte Stecker und
passende Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder
Nässe fern. Das Eindringen von Wasser in ein
Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Elektrowerkzeugeteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko
eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich zugelassen sind. Die
Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in
feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
Inbetriebnahme. Vergewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku
anschließen, es aufnehmen oder tragen. Wenn Sie
beim Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Elektrowerkzeug eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das
Elektrowerkzeug einschalten. Ein Werkzeug oder
Schlüssel, der sich in einem drehenden
Elektrowerkzeugeteil bendet, kann zu Verletzungen
führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen besser
kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare und
Kleidung fern von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.
15
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig
verwendet werden. Verwendung einer Staubabsaugung
verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und
setzen Sie sich nicht über die Sicherheitsregeln für
Elektrowerkzeuge hinweg, auch wenn Sie nach
vielfachem Gebrauch mit dem Elektrowerkzeug
vertraut sind. Achtloses Handeln kann binnen
Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht.
Verwenden Sie für Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerkzeug
arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder
entfernen Sie einen abnehmbaren Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Elektrowerkzeug weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Elektrowerkzeug nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn Sie von unerfahrenen Personen
benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit
Sorgfalt. Kontrollieren Sie, ob bewegliche
Elektrowerkzeugeteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des
Elektrowerkzeuges beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz des
Elektrowerkzeuges reparieren. Viele Unfälle haben
ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichtigen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber
und frei von Öl und Fett. Rutschige Grie und
Griächen erlauben keine sichere Bedienung und
Kontrolle des Elektrowerkzeuges in unvorhergesehenen
Situationen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Elektrowerkzeuges erhalten bleibt.
SICHERHEITSHINWEISE FÜR
MULTIFUNKTIONSWERKZEUG
ALLGEMEINES
• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre
sein
• Bei Benutzung von Verlängerungskabeln ist darauf zu
achten, daß das Kabel vollständig abgerollt ist und eine
Kapazität von 16 A hat
• Stets nachprüfen, daß die Netzspannung mit der auf dem
Typenschild des Werkzeuges angegebenen Spannung
übereinstimmt (mit 230V oder 240V beschriftete
Werkzeuge können auch an 220V betrieben werden)
• Beschädigungen durch Schrauben, Nägel und ähnliches
an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn
entfernen
• Verwenden Sie Klemmen oder andere praktische
Vorrichtungen, um das Werkstück an einer stabilen
Plattform zu sichern und zu befestigen (wenn das
Werkstück in der Hand oder gegen den Körper gehalten
wird, ist es nicht stabil und man kann die Kontrolle
verlieren)
• Bearbeiten Sie kein asbesthaltiges Material (Asbest
gilt als krebserregend)
beliebige Änderungen an den Einstellungen oder
einen Zubehörwechsel vornehmen
• Beim Arbeiten das Werkzeug immer mit beiden Händen
festhalten und einen sicheren Stand einnehmen
• Das Kabel immer von umlaufenden Teilen des
Werkzeuges fernhalten; das Kabel nach hinten vom
Werkzeug weg führen
• Verwenden Sie Schutzhandschuhe zum
Austauschen von Zubehör (Kontakt mit Zubehör kann
zu Verletzungen führen)
• Bei elektrischer oder mechanischer Fehlfunktion das
Werkzeug sofort ausschalten und den Netzstecker
ziehen
• Wird bei der Arbeit das Kabel beschädigt oder
durchtrennt, Kabel nicht berühren, sondern sofort den
Netzstecker ziehen
• Werkzeug nicht weiter verwenden, wenn das Kabel
beschädigt ist; lassen Sie dieses von einem anerkannten
Elektrofachmann ersetzen
• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte
dieses ausgeschaltet werden und die sich bewegenden
Teile vollkommen zum Stillstand gekommen sein
BEIM SÄGEN/TRENNEN
• Halten Sie das Elektrowerkzeug an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel treffen
kann (der Kontakt mit einer spannungsführenden Leitung
kann auch Metallteile des Elektrowerkzeuges unter
Spannung setzen und zu einem elektrischen Schlag
führen)
16
• Hände vom Schnittbereich fern halten; niemals
während des Schneidens unter das Material greifen
• Verwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzuspüren,
oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu (Kontakt mit
Elektroleitungen kann zu Feuer und elektrischem Schlag
führen; Beschädigung einer Gasleitung kann zur
Explosion führen; Eindringen in eine Wasserleitung
verursacht Sachbeschädigung oder kann einen
elektrischen Schlag verursachen)
• Rissige oder stumpfe Sägeblätter, oder solche, die ihre
Form verändert haben, dürfen nicht verwendet werden
BEIM SCHLEIFEN
• Staub von Materialien wie Farbe, die Blei enthält, einigen
Holzarten, Mineralien und Metall kann schädlich sein
(Kontakt mit oder Einatmen des Staubs kann zu
allergischen Reaktionen und/oder Atemwegskrankheiten
beim Bediener oder Umstehenden führen); tragen Sie
eine Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen
klassiziert (beispielsweise Eichen- und
Buchenholzstaub), insbesondere in Verbindung mit
Zusätzen für die Holzvorbehandlung; tragen Sie eine
Staubmaske und arbeiten Sie mit einem
Staubabsaugungssystem, wenn ein solches
angeschlossen werden kann
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial
gültigen nationalen Staubschutzvorgaben
• Verwenden Sie das Werkzeug nur zum
Trockenschleifen (das Eindringen von Flüssigkeiten
erhöht das Risiko eines Stromschlags)
• Nicht mit dem laufenden Schleifpapier in Berührung
kommen
• Verwenden Sie verschlissene, eingerissene oder stark
zugesetzte Schleifpapiere nicht weiter
• Beim Schleifen von Metall entstehen Funken; verwenden
Sie den Staubsauger nicht und halten Sie andere
Personen sowie brennbare Materialien von Ihrem
Arbeitsbereich fern
ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG
3Dieses Werkzeug kann mit den meisten handelsüblichen
Zubehörteilen für Multifunktionswerkzeuge verwendet
werden, einschließlich OIS- und Starlock-Zubehör
4Die Bedienungsanleitung vor dem Gebrauch lesen
5Doppelte Isolierung (kein Erdleiter erforderlich)
6Das Werkzeug nicht in den Hausmüll werfen
BEDIENUNG
• Auswechseln des Zubehörs 7
! Netzstecker ziehen
- entfernen/montieren Sie das gewünschte Zubehör wie
abgebildet
- stellen Sie sicher, dass die Önungen des Zubehörs in
die Zungen des Werkzeugkopfs greifen (jede
Einrastposition möglich)
- montieren Sie das Zubehör mit der vertieften Mitte
nach unten
- lösen/befestigen Sie die Schraube A mit einem
Sechskantschlüssel B
- prüfen Sie den festen Sitz des Zubehörs (falsch
oder nicht sicher befestigtes Zubehör kann sich im
Betrieb lösen und gefährlich werden)
• Schleifpapierbefestigung 8
- VELCRO-Klettgewebe der Schleifplatte C 2vor
Aufsetzen des Schleifpapiers ausklopfen
- VELCRO-Schleifpapier wie dargestellt befestigen
! für die Staubabsaugung brauchen Sie gelochtes
Papier
! die Löcher im Schleifpapier sollten mit denen der
Schleifplatte übereinstimmen
! abgenutztes Schleifpapier rechtzeitig erneuern
! benutzen Sie das Werkzeug nur, wenn die
gesamte VELCRO-Fläche mit Schleifpapier
bedeckt ist
• Staub-/Späneabsaugung 9
- Staubabsaugvorrichtung D wie dargestellt montieren
- Staubsauger anschließen
! Staubabsaugsystem/Staubsauger nicht beim
Schleifen von Metall verwenden
- regelmäßige Entleerung des Staubabsaugsystems D
sorgt für optimale Absaugung
• Ein/Aus
- Werkzeug durch Drücken des Ein-/Aus-Schalters E 2
in die Position “I”/”O” ein-/ausschalten
! bevor das Zubehör in das Werkstück eingeführt
wird, muß erst Höchstgeschwindigkeit erreicht
werden
! vor dem Ausschalten des Werkzeuges sollte
dieses vom Werkstück abgenommen werden
• Einstellung der Arbeitsgeschwindigkeit 0
- mit dem Rad F wird die gewünschte
Schwinggeschwindigkeit von niedrig (1) bis hoch (6)
eingestellt (auch wenn das Gerät läuft)
- die optimale Arbeitsgeschwindigkeit hängt vom
Material ab und kann durch praktische Versuche
festgestellt werden
• Halten und Führen des Werkzeuges
! Werkzeug beim Arbeiten immer am grauen
Griffbereich fassen !
- Lüftungsschlitze G 2unbedeckt halten
- nicht zu viel Druck auf das Werkzeug ausüben (zu
hoher Druck führt zu verstärkter Hitzeentwicklung und
verkürzt die Lebensdauer des Zubehörs)
ANWENDUNGSHINWEISE
• Verwenden Sie das Segmentsägeblatt H 2zum Trennen
und für Einstichschnitte in Holz, Putz, Gips und Kunststo
(auch zum Sägen an Kanten, in Ecken und an schwer
erreichbaren Stellen)
• Benutzen Sie das Tauchsägeblatt J 2zum Trennen
und für tiefe Einstichschnitte in Eisen- und
Nichteisenmetalle
• Benutzen Sie das Tauchsägeblatt K 2für kleinere
Trennarbeiten und Einstichschnitte in Eisen- und
Nichteisenmetalle
• Verwenden Sie das Tauchsägeblatt L 2zum Trennen
und für tiefe Einstichschnitte in Holz, Putz, Gips und
weichen Kunststo (auch zum Sägen an Kanten, in
Ecken und an schwer erreichbaren Stellen)
17
• Benutzen Sie das Tauchsägeblatt M 2für kleinere
Trennarbeiten und für Einstichschnitte in Holz, Putz, Gips
und weichen Kunststo
WARTUNG / SERVICE
• Halten Sie Werkzeug und Kabel immer sauber
(insbesondere die Lüftungsschlitze G 2)
! Netzstecker vor dem Säubern ziehen
• Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfallen, ist die
Reparatur von einer autorisierten Kundendienststelle für
SKIL-Elektrowerkzeuge ausführen zu lassen
- das Werkzeug unzerlegt, zusammen mit dem
Kaufbeleg, an den Lieferer oder die nächste
SKIL-Vertragswerkstätte senden (die Anschriften so
wie die Ersatzteilzeichnung des Werkzeuges nden
Sie unter www.skil.com)
UMWELT
• Elektrowerkzeuge, Zubehör und Verpackungen
nicht in den Hausmüll werfen (nur für EU-Länder)
- gemäss Europäischer Richtlinie 2012/19/EG über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederververtung zugeführt
werden
- hieran soll Sie Symbol 6erinnern
GERÄUSCH / VIBRATION
• Gemessen gemäß EN 62841 beträgt der
Schalldruckpegel dieses Gerätes 85 dB(A) und der
Schalleistungspegel 96 dB(A) (Standardabweichung: 3
dB), und die Vibration ✱(Vektorsumme dreier
Richtungen; Unsicherheit K = 1,5 m/s²)
✱ beim Schleifen 4,1 m/s²
✱ beim Trennen mit dem Tauchsägeblatt 7,4 m/s²
✱ beim Trennen mit dem Segmentsägeblatt 7,1 m/s²
• Die Vibrationsemissionsstufe wurde mit einem
standardisierten Test gemäß EN 62841 gemessen; Sie
kann verwendet werden, um ein Werkzeug mit einem
anderen zu vergleichen und als vorläuge Beurteilung
der Vibrationsexposition bei Verwendung des Werkzeugs
für die angegebenen Anwendungszwecke
- die Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder schlecht
gewartetem Zubehör kann die Expositionsstufe
erheblich erhöhen
- Zeiten, zu denen das Werkzeug ausgeschaltet ist,
oder wenn es läuft aber eigentlich nicht eingesetzt
wird, können die Expositionsstufe erheblich
verringern
! schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und des
Zubehörs, halten Sie Ihre Hände warm und
organisieren Sie Ihren Arbeitsablauf
Multifunctionele machine 1490
INTRODUCTIE
• Deze machine is bedoeld voor het zagen en snijden
van hout, kunststof, pleister, metaal en zachte
muurtegels alsmede het droogschuren van kleine
oppervlakken
• Als gevolg van de oscillerende aansturing schommelt het
accessoire maximaal 22000 keer per minuut voor 3°,
waardoor de machine met name geschikt is voor
precisiewerk op randen en smalle en moeilijk bereikbare
plaatsen
• Deze machine kan worden gebruikt in combinatie met
vrijwel alle algemeen verkrijgbare accessoires voor
multifunctionele machines, inclusief bestaande OIS- en
Starlock-accessoires 3
• Lees en bewaar deze gebruiksaanwijzing 4
TECHNISCHE GEGEVENS 1
MACHINE-ELEMENTEN 2
AKlemschroef met sluitring
BZeskantsleutel
CSchuurkussen
DStofopvangvoorziening
EAan/uit schakelaar
FToerental-instelwieltje
GVentilatie-openingen
HSegmentzaagblad
JInsteekzaagblad (metaal, 20 mm)
KInsteekzaagblad (metaal, 10 mm)
LInsteekzaagblad (hout, 20 mm)
MInsteekzaagblad (hout, 10 mm)
PSchuurpapier (grof)
Q Schuurpapier (jn)
VEILIGHEID
ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR
ELEKTRISCHE GEREEDSCHAPPEN
WAARSCHUWING Lees alle
veiligheidswaarschuwingen, aanwijzingen,
afbeeldingen en specificaties die bij dit elektrische
gereedschap worden geleverd. Als de hieronder
vermelde aanwijzingen niet worden opgevolgd, kan dit een
elektrische schok, brand en/of ernstig letsel tot gevolg
hebben.
Bewaar alle waarschuwingen en voorschriften voor
toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip “elektrisch
gereedschap” heeft betrekking op elektrische
gereedschappen voor gebruik op het stroomnet (met
netsnoer) en op elektrische gereedschappen voor gebruik
met een accu (zonder netsnoer).
18
1) VEILIGHEID VAN DE WERKOMGEVING
a) Houd uw werkomgeving schoon en opgeruimd. Een
rommelige of onverlichte werkomgeving kan tot
ongevallen leiden.
b) Werk met het gereedschap niet in een omgeving
met explosiegevaar waarin zich brandbare
vloeistoffen, gassen of stof bevinden. Elektrische
gereedschappen veroorzaken vonken die het stof of de
dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het
gebruik van het elektrische gereedschap uit de
buurt. Wanneer u wordt afgeleid, kunt u de controle over
het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet in het
stopcontact passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adapterstekkers in
combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten
beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde
oppervlakken, bijvoorbeeld van buizen,
verwarmingen, fornuizen en koelkasten. Er bestaat
een verhoogd risico door een elektrische schok wanneer
uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische
gereedschap vergroot het risico van een elektrische
schok.
d) Gebruik de kabel niet voor een verkeerd doel, om
het gereedschap te dragen of op te hangen of om de
stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en
bewegende gereedschapdelen. Beschadigde of in de
war geraakte kabels vergroten het risico van een
elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het
gebruik van een voor gebruik buitenshuis geschikte
verlengkabel beperkt het risico van een elektrische
schok.
f) Als het gebruik van het elektrische gereedschap in
een vochtige omgeving onvermijdelijk is, dient u
een aardlekschakelaar te gebruiken. Het gebruik van
een aardlekschakelaar vermindert het risico van een
elektrische schok.
3) VEILIGHEID VAN PERSONEN
a) Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het elektrische
gereedschap. Gebruik het gereedschap niet
wanneer u moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een moment van
onoplettendheid bij het gebruik van het gereedschap kan
tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en
altijd een veiligheidsbril. Het dragen van persoonlijke
beschermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of
gehoorbescherming, afhankelijk van de aard en het
gebruik van het elektrische gereedschap, vermindert het
risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat
het elektrische gereedschap uitgeschakeld is
voordat u de stekker in het stopcontact steekt of de
accu aansluit en voordat u het gereedschap oppakt
of draagt. Wanneer u bij het dragen van het elektrische
gereedschap uw vinger aan de schakelaar hebt of
wanneer u het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels
voordat u het gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
e) Probeer niet ver te reiken. Zorg ervoor dat u stevig
staat en steeds in evenwicht blijft. Daardoor kunt u
het gereedschap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren en kleding uit de
buurt van bewegende delen. Loshangende kleding,
sieraden en lange haren kunnen door bewegende delen
worden meegenomen.
g) Wanneer stofafzuigings- of stofopvang-
voorzieningen kunnen worden gemonteerd, dient u
zich ervan te verzekeren dat deze zijn aangesloten
en juist worden gebruikt. Het gebruik van een
stofafzuiging beperkt het gevaar door stof.
h) Ondanks het feit dat u eventueel heel goed
vertrouwd bent met het gebruik van
gereedschappen, moet u ervoor zorgen dat u niet
nonchalant wordt en veiligheidsvoorschriften voor
het gereedschap gaat negeren. Een onoplettende
handeling kan binnen een fractie van een seconde
ernstig letsel veroorzaken.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE
GEREEDSCHAPPEN
a) Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische
gereedschap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de
accu (indien uitneembaar) uit het elektrische
gereedschap voordat u het elektrische gereedschap
instelt, accessoires wisselt of het elektrische
gereedschap opbergt. Deze voorzorgsmaatregel
voorkomt onbedoeld starten van het elektrische
gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap
niet gebruiken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet hebben
gelezen. Elektrische gereedschappen zijn gevaarlijk
wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controleer of
bewegende delen van het gereedschap correct
functioneren en niet vastklemmen en of onderdelen
zodanig gebroken of beschadigd zijn dat de werking
van het gereedschap nadelig wordt beïnvloed. Laat
19
beschadigde delen repareren voordat u het
gereedschap gebruikt. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische
gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende
inzetgereedschappen met scherpe snijkanten klemmen
minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren,
inzetgereedschappen en dergelijke volgens deze
aanwijzingen. Let daarbij op de
arbeidsomstandigheden en de uit te voeren
werkzaamheden. Het gebruik van elektrische
gereedschappen voor andere dan de voorziene
toepassingen kan tot gevaarlijke situaties leiden.
h) Houd handgrepen en greepvlakken droog, schoon
en vrij van olie en vet. Gladde handgrepen en
greepvlakken verhinderen dat het gereedschap in
onverwachte situaties veilig kan worden gehanteerd en
bediend.
5) SERVICE
a) Laat het gereedschap alleen repareren door
gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee
wordt gewaarborgd dat de veiligheid van het
gereedschap in stand blijft.
VEILIGHEIDSINSTRUCTIES VOOR
MULTIFUNCTIONELE MACHINES
ALGEMEEN
• Deze machine mag niet worden gebruikt door personen
onder de 16 jaar
• Gebruik volledig uitgerolde en veilige verlengsnoeren met
een capaciteit van 16 Ampère
• Controleer altijd of het voltage, dat vermeld staat op het
typeplaatje van de machine, overeenkomt met de
netspanning (met 230V of 240V aangeduide machines
kunnen ook op 220V aangesloten worden)
• Voorkom schade, die kan onstaan door schroeven,
spijkers en andere voorwerpen in uw werkstuk; verwijder
deze, voordat u aan een karwei begint
• Gebruik klemmen of pas een andere handige manier
toe om het werkstuk vast te zetten en te
ondersteunen op een stabiel platform (bij het in de
hand of tegen het lichaam houden van het werkstuk, kan
de machine niet goed onder controle worden gehouden)
• Bewerk geen asbesthoudend materiaal (asbest geldt
als kankerverwekkend)
een instelling verandert of een accessoire
verwisselt
• Houd de machine tijdens het werken altijd stevig met
beide handen vast en zorg ervoor, dat u stevig staat
• Houd het snoer altijd verwijderd van de bewegende
delen van uw machine; richt het snoer naar achteren, van
de machine weg
• Gebruik beschermende handschoenen bij het
verwisselen van accessoires (contact met het
accessoire kan resulteren in letsel)
• In geval van electrische of mechanische storing, de
machine onmiddellijk uitschakelen en de stekker uit het
stopcontact trekken
• Raak het snoer niet aan, als dit tijdens de
werkzaamheden wordt beschadigd of doorgesneden,
maar trek onmiddellijk de stekker uit het stopcontact
• Gebruik de machine niet, wanneer het snoer beschadigd
is; laat dit door een erkende vakman vervangen
• Als u de machine wegzet moet de motor uitgeschakeld
zijn en de bewegende delen tot stilstand zijn gekomen
TIJDENS ZAGEN/SNIJDEN
• Houd het elektrische gereedschap aan de
geïsoleerde greepvlakken vast als u
werkzaamheden uitvoert waarbij het
inzetgereedschap verborgen stroomleidingen of de
eigen stroomkabel kan raken (contact met een onder
spanning staande leiding kan ook metalen delen van het
elektrische gereedschap onder spanning zetten en tot
een elektrische schok leiden)
• Houd uw handen uit de buurt van het snijbied; ga in
geen geval met uw handen onder het materiaal tijdens
het snijden
• Gebruik een geschikt detectieapparaat om
verborgen stroom-, gas- of waterleidingen op te
sporen of raadpleeg het plaatselijke energie- of
waterleidingbedrijf (contact met elektrische leidingen
kan tot brand of een elektrische schok leiden;
beschadiging van een gasleiding kan tot een explosie
leiden; breuk van een waterleiding veroorzaakt materiële
schade en kan tot een elektrische schok leiden)
• Gebruik geen beschadigd, vervormd of bot zaagblad
TIJDENS SCHUREN
• Stof van materiaal zoals loodhoudende verf, sommige
houtsoorten, mineralen en metaal kunnen schadelijk zijn
(contact met of inademing van de stof kan allergische
reacties en/of ademhalingsziekten bij gebruiker of
omstanders veroorzaken); draag een stofmasker en
werk met een stofopvang-voorziening als die kan
worden aangesloten
• Bepaalde soorten stof zijn geclassiceerd als
kankerverwekkend (zoals stof van eiken en beuken), met
name in combinatie met toevoegingsmiddelen voor
houtverzorging; draag een stofmasker en werk met
een stofopvang-voorziening als die kan worden
aangesloten
• Neem voor de door u te bewerken materialen de
nationale voorschriften aangaande stofopvang in acht
• Gebruik de machine uitsluitend voor droogschuren
(penetratie van water in de machine vergroot het risico
van een elektrische schok)
• Kom niet in aanraking met het draaiend schuurpapier
• Gebruik versleten, gescheurd of ernstig beschadigd
schuurpapier niet meer
• Bij het schuren van metaal ontstaan vonken; gebruik de
stofzuiger niet en houd andere personen en brandbaar
materiaal van het werkgebied weg
UITLEG VAN SYMBOLEN OP MACHINE
3Deze machine kan worden gebruikt in combinatie met
vrijwel alle algemeen verkrijgbare accessoires voor
multifunctionele machines, inclusief bestaande OIS- en
Starlock-accessoires
4Lees de gebruiksaanwijzing vóór gebruik
5Dubbele isolatie (geen aarddraad nodig)
6Geef de machine niet met het huisvuil mee
20
GEBRUIK
• Verwisselen van accessoires 7
! trek de stekker uit het stopcontact
- verwijder/monteer het vereiste accessoire zoals
aangegeven in de afbeelding
- zorg dat de opening van het accessoire in de nokjes
aan de voorkant van de machine past (mogelijk klikt
deze in positie)
- monteer het accessoire met het ingedrukte
middenstuk naar beneden gericht
- draai schroef A los/vast met zeskantsleutel B
- controleer of het accessoire goed vast zit
(accessoires die onjuist of niet goed vast zitten, kunnen
tijdens gebruik loskomen en een gevaar vormen)
• Bevestigen van schuurpapier 8
- klop het stof uit het VELCRO-materiaal op schuurkussen
C 2voorafgaand aan bevestiging van het schuurpapier
- breng VELCRO-schuurpapier aan zoals afgebeeld
! t.b.v. stofafzuiging geperforeerd schuurpapier
gebruiken
! perforatie van het schuurpapier moet
corresponderen met perforatie in de schuurvoet
! vervang versleten schuurpapier tijdig
! gebruik de machine alleen wanneer het gehele
VELCRO-oppervlak met schuurpapier is bedekt
• Opvangvoorziening voor stof en spanen 9
- monteer stofopvangvoorziening D zoals aangegeven
in de afbeelding
- sluit stofzuiger aan
! gebruik de stofopvangvoorziening/stofzuiger niet
bij het schuren van metaal
- reinig stofopvangvoorziening D regelmatig voor
optimale stofafzuiging
• Aan/uit
- schakel de machine aan/uit door schakelaar E 2in
stand “I”/”O” te zetten
! voordat het accessoire in aanraking komt met het
werkstuk, moet uw machine op volle toeren
draaien
! voordat u de machine uitschakelt, dient u deze
van het werkstuk op te lichten
• Werksnelheid aanpassen 0
- met schijf F kan de gewenste oscillerende frequentie
worden ingesteld van laag (1) tot hoog (6) (ook terwijl
de machine wordt gebruikt)
- de optimale werksnelheid is afhankelijk van het
materiaal en kan proefondervindelijk worden
vastgesteld
• Vasthouden en leiden van de machine
! houd de machine tijdens het werk altijd vast bij
het(de) grijs-gekleurde greepvlak(ken) !
- houd ventilatie-openingen G 2onbedekt
- oefen niet teveel druk uit op de machine (overmatige
druk zal leiden tot overmatige hitte en kan de
levensduur van het accessoire bekorten)
TOEPASSINGSADVIES
• Gebruik segmentzaagblad H 2voor separeren en
invalzaagsnedes in hout, pleister, gips en kunststof (ook
voor het zagen dichtbij randen, in hoeken en andere
moeilijk bereikbare plaatsen)
• Gebruik insteekzaagblad J 2voor separeren en diepe
invalzaagsnedes in ijzerhoudende en niet-ijzerhoudende
metalen
• Gebruik insteekzaagblad K 2voor kleinere separatie en
invalzaagsnedes in ijzerhoudende en niet-ijzerhoudende
metalen
• Gebruik insteekzaagblad L 2voor separeren en diepe
invalzaagsnedes in hout, pleister, gips en zachte
kunststof (ook voor het zagen dichtbij randen, in hoeken
en andere moeilijk bereikbare plaatsen)
• Gebruik insteekzaagblad M 2voor kleinere separatie en
invalzaagsnedes in hout, pleister, gips en zachte kunststof
ONDERHOUD / SERVICE
• Houd machine en snoer altijd schoon (met name de
ventilatie-openingen G 2)
! trek de stekker uit het stopcontact vóór het
reinigen
• Mocht het elektrische gereedschap ondanks zorgvuldige
fabricage- en testmethoden toch defect raken, dient de
reparatie te worden uitgevoerd door een erkende
klantenservice voor SKIL elektrische gereedschappen
- stuur de machine ongedemonteerd, samen met het
aankoopbewijs, naar het verkoopadres of het
dichtstbijzijnde SKIL service-station (de adressen
evenals de onderdelentekening van de machine vindt
u op www.skil.com)
MILIEU
• Geef electrisch gereedschap, accessoires en
verpakkingen niet met het huisvuil mee (alleen voor
EU-landen)
- volgens de Europese richtlijn 2012/19/EG inzake oude
electrische en electronische apparaten en de
toepassing daarvan binnen de nationale wetgeving,
dient afgedankt electrisch gereedschap gescheiden te
worden ingezameld en te worden afgevoerd naar een
recycle-bedrijf, dat voldoet aan de geldende
milieu-eisen
- symbool 6zal u in het afdankstadium hieraan
herinneren
GELUID / VIBRATIE
• Gemeten volgens EN 62841 bedraagt het
geluidsdrukniveau van deze machine 85 dB(A) en het
geluidsvermogen-niveau 96 dB(A) (standaard deviatie: 3
dB), en de vibratie ✱(vectorsom van drie richtingen;
onzekerheid K = 1,5 m/s²)
✱ bij het schuren 4,1 m/s²
✱ bij het zagen met insteekzaagblad 7,4 m/s²
✱ bij het zagen met segmentzaagblad 7,1 m/s²
• Het trillingsemissieniveau is gemeten in
overeenstemming met een gestandaardiseerde test
volgens EN 62841; deze mag worden gebruikt om twee
machines met elkaar te vergelijken en als voorlopige
beoordeling van de blootstelling aan trilling bij gebruik
van de machine voor de vermelde toepassingen
- gebruik van de machine voor andere toepassingen, of
met andere of slecht onderhouden accessoires, kan
het blootstellingsniveau aanzienlijk verhogen
Table of contents
Languages:
Other SKIL MASTERS Power Tools manuals
