sks 300044 User manual

Installationsanleitung
Installation instructions
SKS-Kinkel Elektronik GmbH
Version: 2.5
Support-Hotline: [phone]
E-Mail: [e-mail]
Dokument Art. Nr. 97009000
300044 (4809-B) Türstationskoppler

SKS-Kinkel Elektronik GmbH
DE
300044 (4809-B) Türstationskoppler
Support-Hotline: [phone]
- 2 -
Version: 2.5
E-Mail: [e-mail]
Dokument Art. Nr. 97009000
1 Installation
Gefahr für Personen durch einen elektrischen Schlag. Verbrennungsgefahr, Geräteschäden und
Fehlfunktionen. Bei der Installation sind die Richtlinien der VDE 0100 und VDE 0800 einzuhalten.
(Deutschland)
Gegenmaßnahmen:
Schalten Sie zu Beginn der Arbeiten alle Spannungsführenden Leitungen frei.
Sichern Sie die ausgeschalteten Leitungen gegen irrtümliches Wiedereinschalten.
Stellen Sie Spannungsfreiheit durch Messung fest.
Decken Sie benachbarte, unter Spannung stehende, oder leitfähige Teile ab.
Alle Arbeiten und elektrische Anschlüsse müssen den nationalen Bestimmungen des jeweiligen Landes
entsprechen und von entsprechend ausgebildetem Fachpersonal durchgeführt werden.
Bei Geräten mit 230-V-Anschluss ist die DIN VDE 0100 zu beachten und einzuhalten.
2 Klemmenbezeichnung
Klemme
Bezeichnung
a+
Ausgang positives Signal
b-
Ausgang negatives Signal
T1a –T4a
Eingang positives Signal Türstationen 1-4
T1b –T4b
Eingang negatives Signal Türstationen 1-4
3 Beschreibung
Der Türstationskoppler bietet die Möglichkeit eine 2 Draht-Video-Anlage auf bis zu vier Türstationen zu erweitern.
Die Ausgänge und Eingänge sind symmetrisch aufgebaut. Beachten Sie, dass die „a+“ Klemmen nicht mit den „b-“
Klemmen vertauscht werden dürfen. Der Türstationskoppler darf nur in Verbindung mit einem 4807 Sternverteiler
Art.Nr.300025 verwendet werden.
4 Technische Daten
Elektrische Daten
Spannungsversorgung (Klemmen a+/b-)
22 - 25VDC
Allgemeines
Temperatur
-10°C bis +55°C
Feuchtigkeit
20% bis 90% nicht kondensierend
Gehäuse
Kunststoff Hutschienengehäuse
Abmessungen (Breite x Höhe x Tiefe)
70 x 91 x 70 mm (4TE)
Schutzklasse
IP20

SKS-Kinkel Elektronik GmbH
DE
300044 (4809-B) Türstationskoppler
Support-Hotline: [phone]
- 3 -
Version: 2.5
E-Mail: [e-mail]
Dokument Art. Nr. 97009000
5 Strukturplan

SKS-Kinkel Elektronik GmbH
DE
300044 (4809-B) Türstationskoppler
Support-Hotline: [phone]
- 4 -
Version: 2.5
E-Mail: [e-mail]
Dokument Art. Nr. 97009000

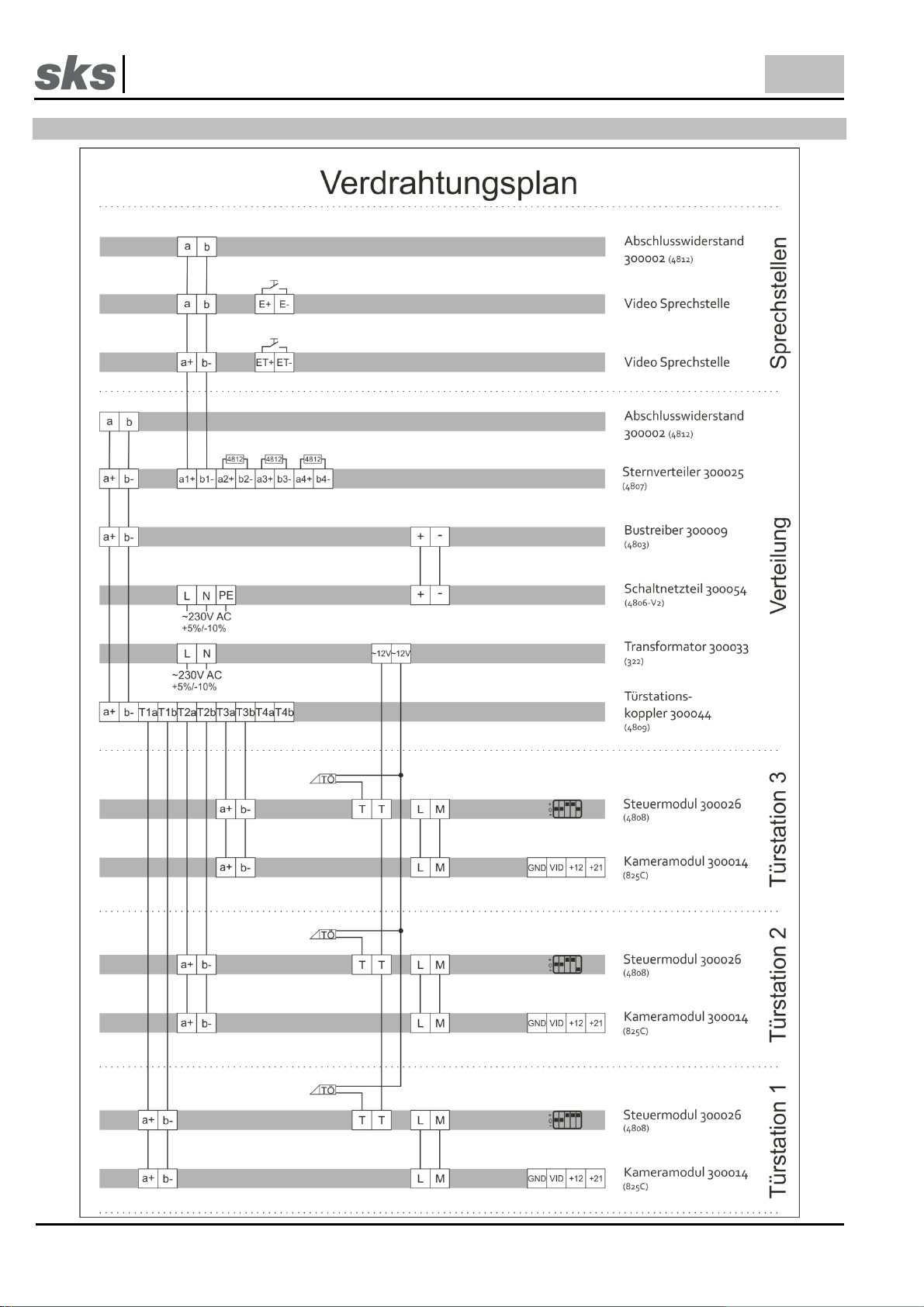

6 Verdrahtungsplan

SKS-Kinkel Elektronik GmbH
DE
300044 (4809-B) Türstationskoppler
Support-Hotline: [phone]
- 5 -
Version: 2.5
E-Mail: [e-mail]
Dokument Art. Nr. 97009000
1. Service
Für die Gewährleistung gelten die gesetzlichen Bestimmungen (vgl. hierzu auch unsere beigefügten bzw. im Internet unter
www.sks-kinkel.de/agb/ abrufbaren und einsehbaren AGB)
Abwicklung der Gewährleistung
Wir bieten unseren Kunden und auch Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Dafür
beachten Sie die Verkaufs- und Lieferbedingungen auf unserer Internetpräsenz oder wenden Sie sich an unsere SKS-Support
Hotline.
Entsorgungshinweis
Durch die separate Sammlung von Elektro- und Elektronikaltgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw.
andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten
möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden. Entsorgen
Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.
Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der
REACH-Verordnung.
(EU-Richtlinie 2012/19/EU WEEE und 2011/65/EU RoHS).
(EU-REACH-Verordnung und Gesetz zu Durchführung der Verordnung (EG) Nr.1907/2006).
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Es können
dennoch Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung keine Gewähr
übernehmen. Die Angaben dieser Druckschrift werden regelmäßig überprüft und notwendige Korrekturen sind in den
nachfolgenden Auflagen enthalten.
Service und Support
Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per
E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren
Namen und Ihre Kundennummer mit an.
Folgende Möglichkeiten stehen Ihnen zur Verfügung:
SKS-Support Hotline
[phone]
SKS-Support E-Mail
[e-mail]
Wir bieten ausschließlich Support für das Elektro-Handwerk, Architekten und Planungsbüros – Endkunden wenden sich bitte an
Ihren Elektro-Handwerksbetrieb
Anschrift
SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], www.sks-kinkel.de
Entsorgen Sie das Gerät nicht in den Hausmüll, sondern über eine Sammelstelle für Elektronikschrott.
Die zuständige Sammelstelle erfragen Sie bitte bei Ihrer Stadt- bzw. Kommunalverwaltung.

SKS-Kinkel Elektronik GmbH
EN

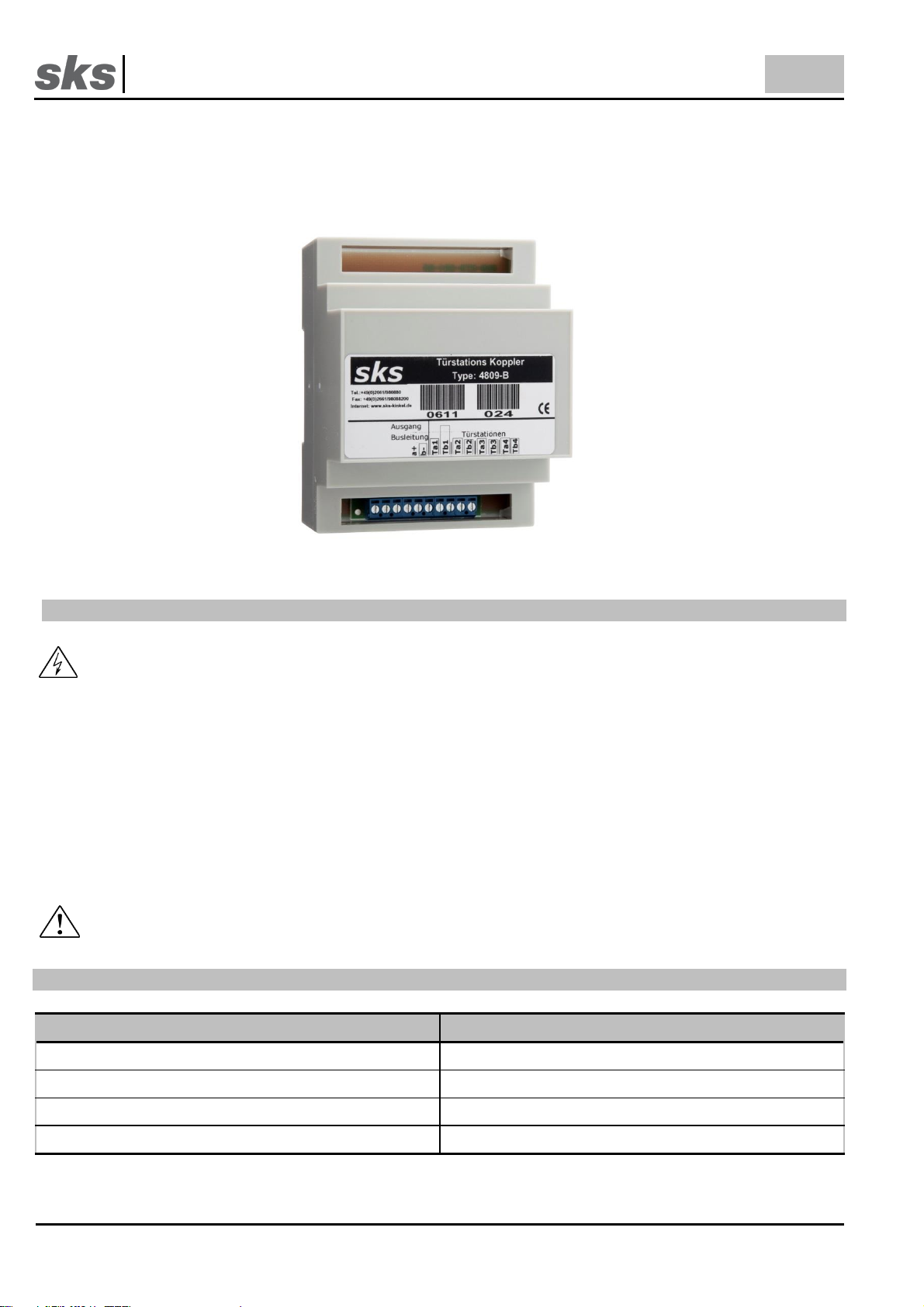

300044 (4809-B) Door station coupler
Support-Hotline: [phone]
- 6 -
Version: 2.5
E-Mail: [e-mail]
Document art. no. 97009000
300044 (4809-B) Door station coupler
1 Installation
Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100
and VDE 0800 guidelines during installation. (Germany)
Counter measures:
Before beginning any work, deactivate and disconnect all energized electrical wires.
Secure the switched off/ disconnected lines against erroneous reconnection.
Use a measuring device to make sure that the wires are de energized.
Cover up any adjacent, energized or conducting components.
All work and all electrical connections must comply with the national provisions for the country in question and
must be performed by appropriately trained personnel.
DIN VDE 0100 must be observed and complied with in devices with a 230V connection.
2 Terminal designation
Terminal
Designation
a+
Output positive signal
b-
Output negative signal
T1a –T4a
Input positive signal door station 1-4
T1b –T4b
Input negative signal door station 1-4

SKS-Kinkel Elektronik GmbH
EN
300044 (4809-B) Door station coupler
Support-Hotline: [phone]
- 7 -
Version: 2.5
E-Mail: [e-mail]
Document art. no. 97009000
3 Description
The utilization of a door station coupler offers the opportunity to extend a 2-wire video system up to 4 door stations.
The inputs and outputs are constructed symmetrically. Please note not to mix up terminal „a+“ and terminal „b-“. The
door station coupler may only be used in conjunction with a 4807 star distributor order no. 300025.
4Technical Data
Electrical Data
Power Supply (Klemmen a+/b-)
22 - 25VDC
General
Temperature
-10°C to +55°C
Humidity
20% to 90% non-condensing
Housing
Plastic top hat-rail housing
Dimensions (breadth x height x depth)
70 x 91 x 70 mm (4TE)
Protection class
IP20

SKS-Kinkel Elektronik GmbH
EN
300044 (4809-B) Door station coupler
Support-Hotline: [phone]
- 8 -
Version: 2.5
E-Mail: [e-mail]
Document art. no. 97009000
5 Structure plan

SKS-Kinkel Elektronik GmbH
EN
300044 (4809-B) Door station coupler
Support-Hotline: [phone]
- 9 -
Version: 2.5
E-Mail: [e-mail]
Document art. no. 97009000
6 Wiring plan

SKS-Kinkel Elektronik GmbH
EN
300044 (4809-B) Door station coupler
Support-Hotline: [phone]
- 10 -
Version: 2.5
E-Mail: [e-mail]
Document art. no. 97009000
7 Service
Statutory provisions for warranty shall apply. (See general terms and conditions in the appendix or the internet at www.sks-
kinkel.de/agb/)
Warranty
Our customers and electricians are offered a simplified settlement process of the warranty claim. For more information on this
please refer to the terms and conditions on our internet page or contact the SKS support hotline.
Disposal instructions
By separately disposing of electrical and electronic devices you will allow for the reuse, renewing and recycling of materials and
used appliances and equipment. At the same time this separation shall prevent negative effects of the possibly existing
dangerous substances and materials on the environment and public health. Dispose of the packaging in the respective separate
containers for cardboard, paper and plastics.
The products comply with the regulatory requirement, in particular with electrical and electronic equipment act and the REACH-
regulation.
(EU- guideline 2012/19/EU WEEE and 2011/65/EU RoHS).
(EU-REACH- regulation and the law implementing regulation (EG) Nr.1907/2006).
Liability disclaimer
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There
may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this
document is checked regularly and necessary changes are made in subsequent issues.
Service and support
Our support team provides practical assistance and advice. SKS support may be reached via email or phone. When contacting
us please provide an exact description of the fault, the project name your name and your customer ID.
We provide the following options:
SKS-Support Hotline
[phone]
SKS-Support E-Mail
[e-mail]
Support is exclusively provided for electricians, architects or planning offices. End customers are asked to contact their
electrician.
Address
SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], www.sks-kinkel.de
Do not dispose of the device with the regular household refuse but take it to a collection point for
electronic scrap. The respective collection point is provided by the municipal administration in the area.

SKS-Kinkel Elektronik GmbH
300044 (4809) Türstationskoppler
Support-Hotline: [phone]
- 11 -
Version: 2.5
E-Mail: [e-mail]
Dokument Art. Nr. 97009000
8 Notizen, notes
