Sky Country SQ-23 User manual

Благодарим Вас за выбор продукции Sky Country. Данное руководство
содержит информацию о характеристиках парашютов серии SQ,
советы по их использованию и инструкцию по укладке.
Парашют SQ-33 сертифицирован в соответствии со стандартом EN-
12491.
Спасательные парашюты серии SQ
Внимание! Парапланеризм -- вид спорта, связанный с повышенной
опасностью. Обучайтесь полётам только в лётных школах и
выбирайте снаряжение, соответствующее Вашему лётному опыту.
1 - купол
2 - основные стропы
3 - центральная стропа
4 - фал
5 - укладочные петли

Технические характеристики
модель SQ-23/23LT SQ-26/26LT SQ-33/33LT
площадь, кв.м. 23 26 33
вес парашюта, кг 1,2/0,88 1,6/1,2 1,9/1,5
скорость снижения, м\с 5,5 5,5 5/5,5*
минимальная нагрузка, кг 40 50 60
максимальная нагрузка, кг (EN) - - 120
максимальная нагрузка*, кг 100 110 140
SQ- серия спасательных парашютов квадратной формы с ручным
вводом, предназначенный для пилотов - парапланеристов. Парашюты
выпускаются в трех размерах и двух вариантах исполнения - из
обычных и облегченных материалов (LT).
* - SQ-33 сертифицирован с нагрузкой 120 кг, однако мы считаем
возможным использовать его с нагрузкой до 140 кг. При этом
скорость снижения составит 5.5 м\с.
Максимальная скорость применения парашютов серии SQ составляет
32 м\с.
Интервал переукладки - 6 месяцев.
Проверка целостности парашюта должна производиться раз в 6
месяцев - при каждой переукладке.
Если парашют намок, попал в песок, либо подвергся другому
нежелательному воздействию окружающей среды, он должен быть
переуложен.
Срок жизни парашюта составляет 10 лет - после этого мы
рекомендуем заменить парашют, даже если он никогда не
применялся.

Укладка парашюта

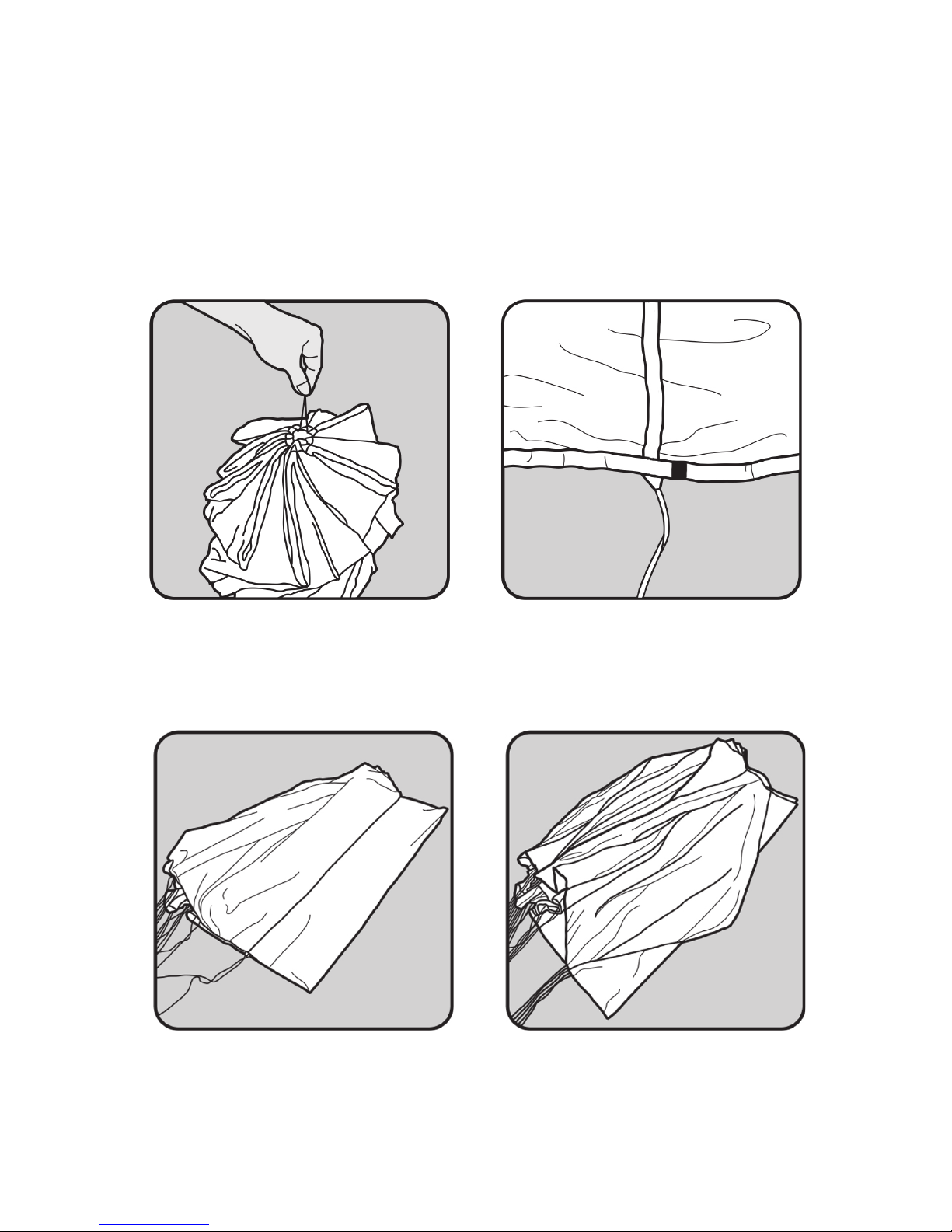

Соедините укладочные петли (16 шт.) шнурком, и закрепите его.
Начинать укладку следует со стропы с меткой - это середина одной из
сторон квадрата.
Налистывайте полотнища по одному в правую сторону. Лучше делать
это с помощником. Угловые полотнища (всего их четыре) разложите,
как показано на рис.4.
1 2
34
Укладка должна производиться квалифицированным и опытным
специалистом. Перед укладкой парашют необходимо проветрить в
течение минимум 2-3 часов. Место для укладки должно быть чистым,
гладким и сухим.
Для укладки понадобится укладочная стропа и резиновые колечки
диаметром 15 мм.

Налистайте таким образом весь купол. Разверните налистанный
купол пополам (рис.6).
Укладка парашюта
5 6
7 8
Мысленно разделите его на 3 части. Заверните правую треть наверх
(рис.7). Подверните внутрь выступающие угловые секции (рис.8).

Укладка парашюта
9 10
Переверните купол. Заверните правую треть наверх (рис.9-10).
Подверните внутрь выступающие угловые секции (рис.11-12).
11 12

Укладка парашюта
Проверьте стропы (рис.14).
13 14
15 16
Подложите камеру под стропы.

Укладка парашюта
Укладывайте стропы змейкой на дно камеры, отступив 50 см. от
купола. Одевайте укладочную резинку на каждые два пучка
(рис.17-18).
17 18
19 20
Уложите купол змейкой сверху на стропы (рис. 19-20).

Отвяжите укладочную стропу (рис. 21)
Укладка парашюта
21 22
23 24
Зачекуйте камеру (рис. 22-24)

Соединение парашюта с подвесной
системой
Парашюты серии SQ совместимы со всеми подвесными системами и
контейнерами производства компании Sky Country. Они так же могут
быть совместимы с подвесными системами других производителей,
но эту совместимость необходимо проверить.
Соедините фал парашюта с фалом подвесной системы узлом -
удавкой. Плотно затяните узел. Можно соединить фалы карабином
прочностью не менее двух тонн, либо специальным софт - линком.
Соедините ручку парашюта с камерой узлом - удавкой. На камере
имеется две петли для крепления ручки - выберите подходящую
согласно рекомендации производителя подвесной системы.

Предполетная проверка
Применение парашюта
- убедитесь, что контейнер парашюта корректно закрыт и находится в
хорошем состоянии.
- убедитесь, что ручка раскрытия парашюта установлена правильно.
Мы рекомендуем периодически находить взглядом и браться рукой
за ручку раскрытия парашюта - это поможет быстро найти ее в
экстремальной ситуации.
Если возникла необходимость применить парашют:
- найдите взглядом ручку раскрытия парашюта и возьмитесь за нее
рукой;
- потяните за ручку, чтобы расчековать контейнер и извлечь из него
парашют в камере;
- бросьте парашют (и отпустите ручку) быстро и сильно в сторону от
себя и параплана;
- после раскрытия контролируйте параплан с помощью B, C, D рядов
или строп управления - он не должен мешать работе парашюта.
Уход и хранение
Храните парашют в теплом сухом месте.
Если парашют намок, необходимо открыть его, высушить и
переуложить.
Заботьтесь о своем спасательном парашюте - для него вредно
воздействие прямых солнечных лучей, высокой температуры и
влажности.
Загрязненный парашют или контейнер промывайте мойте чистой
водой без моющих средств и растворителей.
Поврежденный парашют должен ремонтироваться производителем
либо дилером.

Thank you for choosing Sky Country product!
This manual will help you to get maximum information about your SQ
rescue parachute. This is information about the design of the SQ-23/26/33,
advice how to use it and how to care for it to ensure it has a long life. The
manual also includes packing instruction.
SQ-33 is certied in conformity with EN-12491 standard.
SQ rescue parachute
WARNING! Paragliding is a high risk activity. We strongly recommend to
learn paragliding only in certied schools and to choose only the equip-
ment which is correspondent to Your ying skills.
SQ-33 - manually released square rescue parachute, designed for para-
glider pilots. It enables a safe landing in case of emergency.
SQ-33 opens fast and descents very stable with low vertical speed.
Technical data
model SQ-23/23LT SQ-26/26LT SQ-33/33LT
area, sq.m. 23 26 33
parachute weight, kg 1,2/0,88 1,6/1,2 1,9/1,5
descent rate, m/s 5,5 5,5 5/5,5*
min load, kg 40 50 60
max load, kg (EN) - - 120
max load, kg 100 110 140
Maximum opening speed is 32 m/s.
Repacking interval is 6 month.
Inspection interval is 6 month - each time parachute is repacked it should
be inspected for damage.
Parachute must be repacked if it was exposed to water, sand, or other
enviromental inuences.
Lifetime - we recommend to replace parachute after 10 years, even if
never used.
* - SQ-33 is certied for 120 kg load, but according to our calculations it
can be used up to 140 kg. With this weight sink rate is 5,5 m/s.

SQ overall view
1 - canopy
2 - main lines
3 - central line
4 - riser
5 - packing loops

Packing instruction

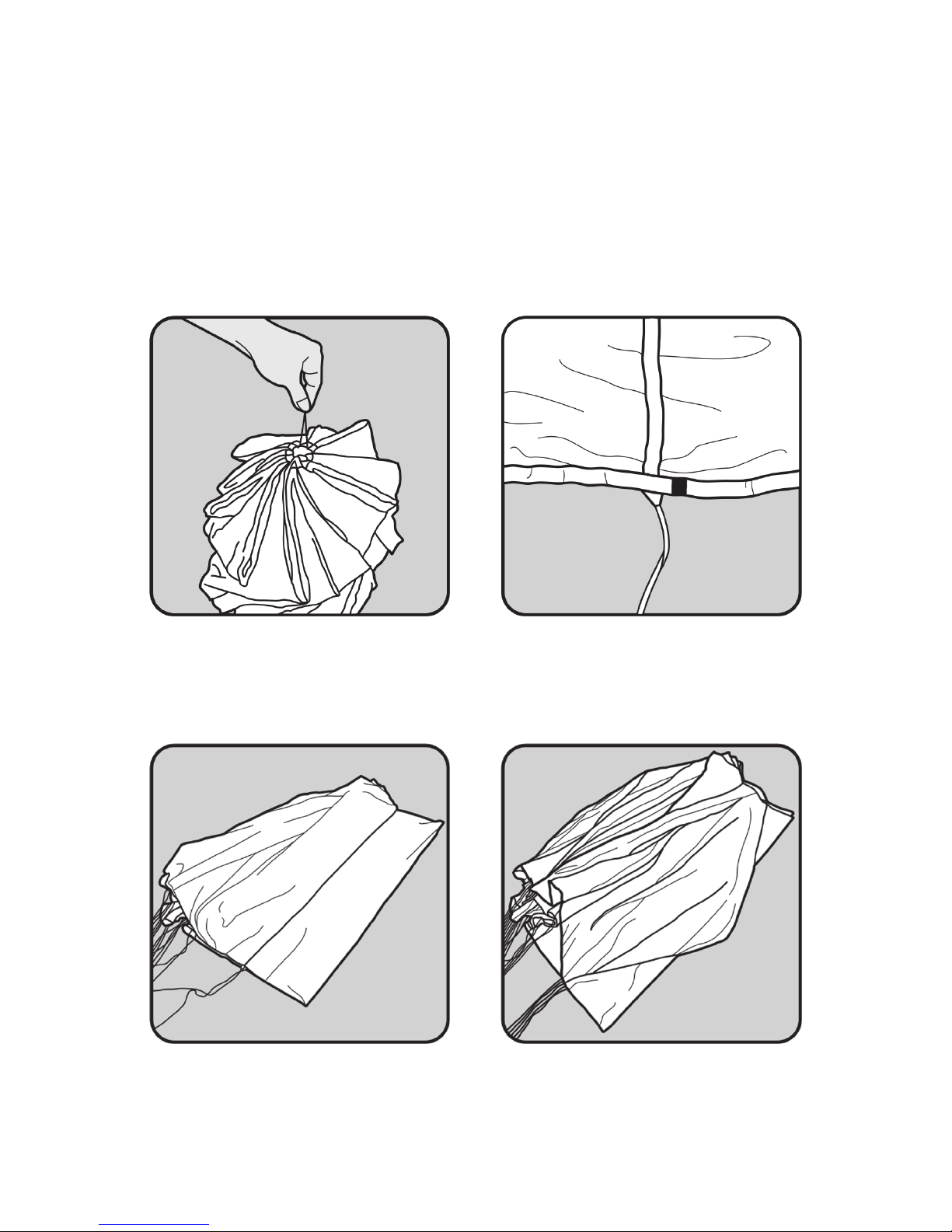

Connect packing loops (there are 16 of them) with a rope and attach to
something stationary. Packing should start from the line with a mark - it’s
in the middle of one side of the square.
Fold panels one by one to the right side. It’s better to do it with an assis-
tant. Corner panels (there are 4 of them) should be layd out, like shown on
the picture 4.
1 2
3 4
Packing must be made by qualied and experienced person. Before pack-
ing, parachute must be aired in opened state for at least 2-3 hours. Pack-
ing place must be clean, smooth and dry.
For the packing you will need packing strap and elastic bands 15mm
diameter.

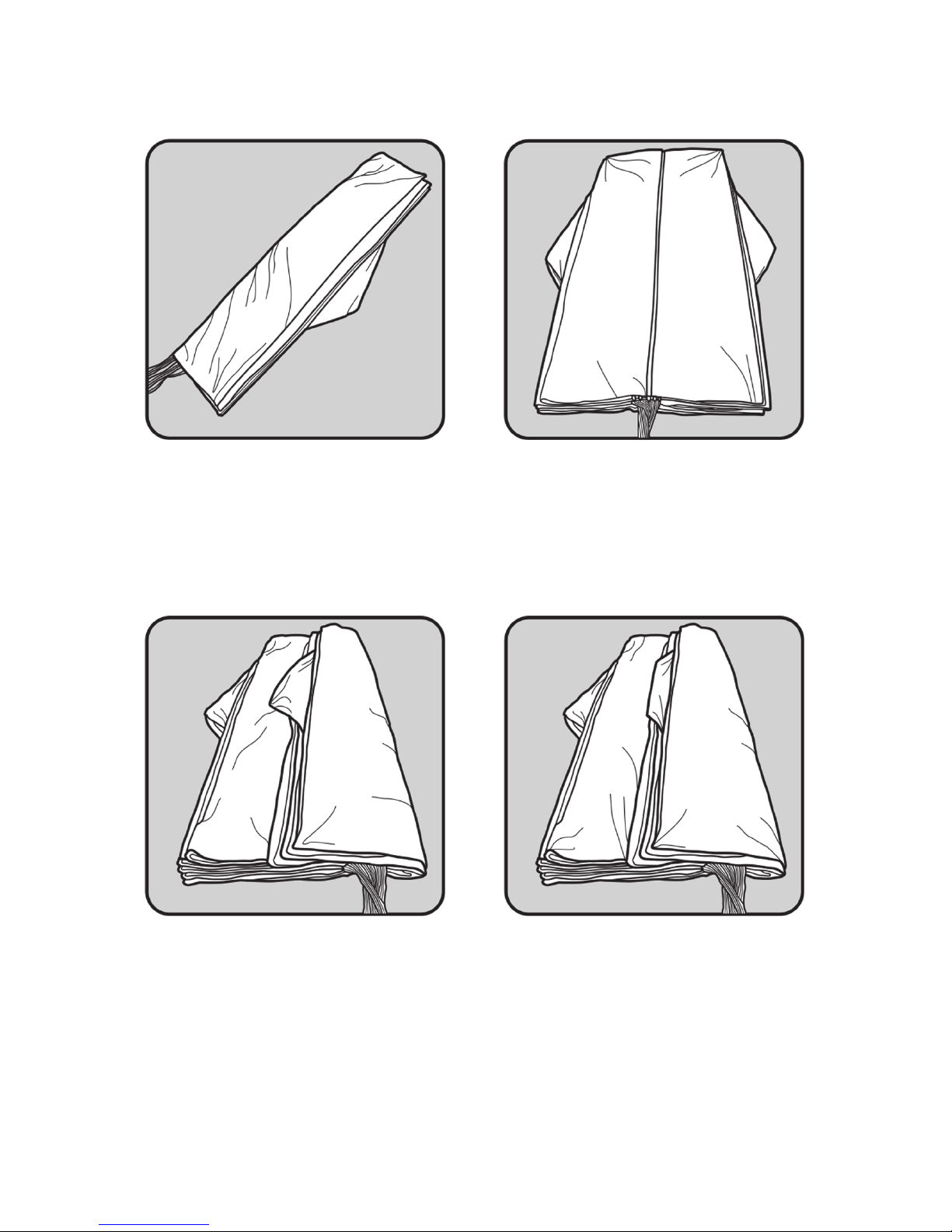

Fold all the canopy in such way. Then unfold it in two symmetric parts.
Packing instruction
5 6
7 8
Mentally divide the canopy to 3 parts. Fold the right part up. Then tuck
corners inside (picture 8).

Packing instruction
9 10
Turn over the canopy. Fold the right part up (picture 9-10).
Tuck corners inside (picture 11-12).
11 12

Packing instruction
Check lines (picture 14).
13 14
15 16
Put parachute inner container under the lines. Retreat about 50 cm from
the canopy.

Packing instruction
Fold the lines like shown on the picture 17. Use elastic bands to hold the
loops - one band for two loops. Leave abour 60 cm of lines not folded.
17 18
19 20
Put the canopy over the folded lines. Then fold it several times to the size
of the container (picture 20-21).

Remove packing rope.
Packing instruction
21 22
23 24

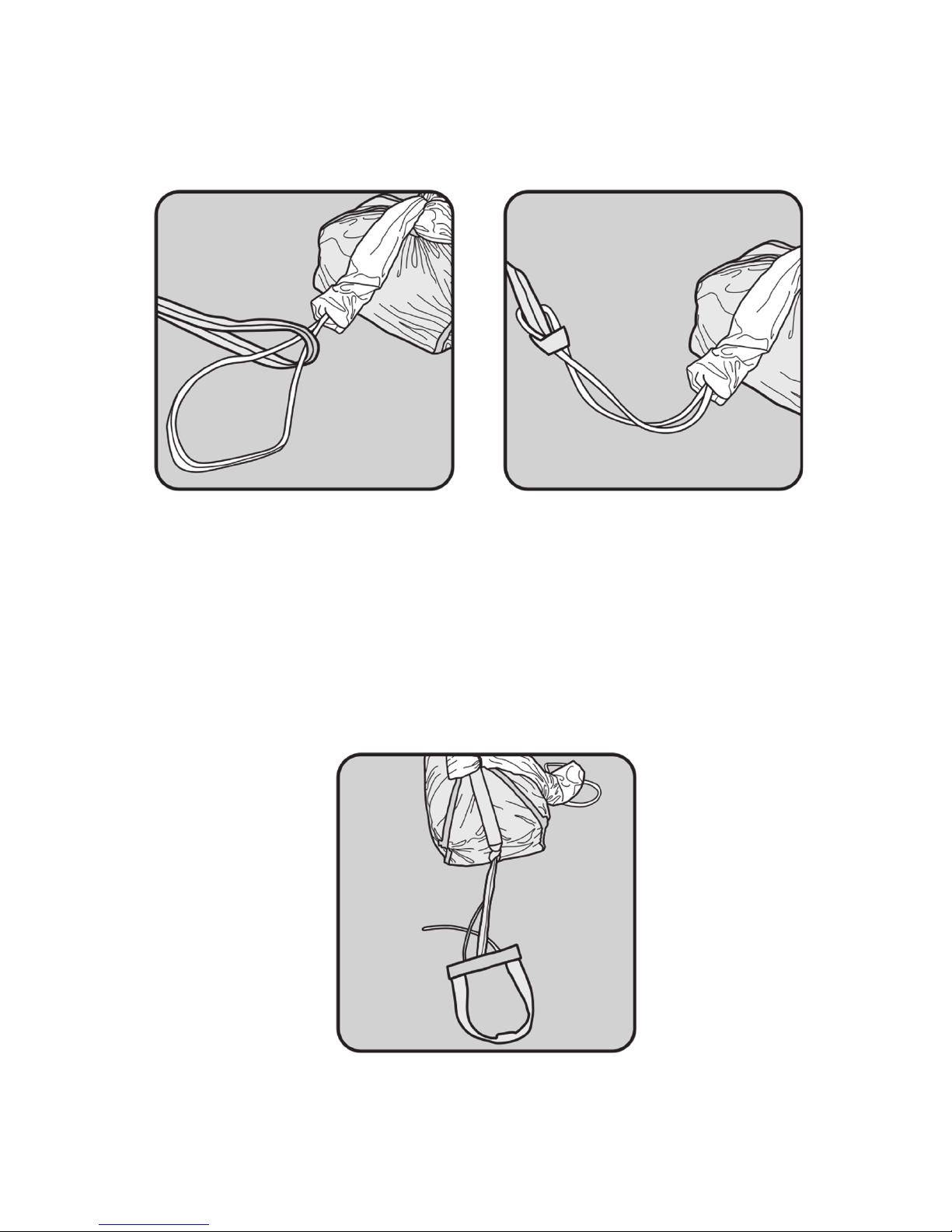

Close the inner container by pulling line loop through the elastic band
(pictures 22-24).
WARNING!
SQ-33 has been tested and found compliant using the original inner con-
tainer. The speed of opening and opening shock test has been completed
using the inner container supplied. Using of any other inner container may
produce dierent results, including failure!

Connecting parachute to the harness
SQ-33 is compatible with all Sky Country harnesses and containers. It also
may be compartible with harnesses or containers from other manufactur-
ers, but you should check this comatibility.
We recommend to connect riser of the parachute with the harness by
knot. Tighten it as tight, as possible. You may also use a maillon with
breaking strength at least 2000 kg, or special soft-link.
Connect deployment handle with the container by knot. There are two
loops on the container - choose one, according to the harness manufac-
turer recomendations.

Preflight checks
Rescue deployment
We recommend to check before every ight:
- that parachute container is closed correctly and is in good condition.
- that deployment handle is secured correctly.
We recommend to periodically feel, where deployment handle is placed in
ight.
If you need to open the rescue in ight:
- look at the rescue handle and grasp it by hand;
- pull the handle to open the container and to release the inner container
- throw and release the rescue quickly and forcefully away from yourself
and the glider. It’s better to throw the rescue against the direction of spin
to avoid tangling it with the glider.
- after opening control the paraglider or pull it in by B, C, D rows or brakes.
Maintenance and care
Take care about your rescue parachute. You should avoid sun exposure,
heat and humidity.
Store all your equipment in a cool, dry place.
If your parachute has got wet, you should open it, dry and repack.
Dirty parachute or container must be cleaned with clean water without any
solvents or detergents.
If damaged, your parachute must be repaired by manufacturer, or dealer.
user manual version 1.1
20.10.2017
