sky-tec SPL 300VHF User manual

STEREO POWER AMPLIFIER
WITH MP3 AND VHF-
MICROPHONE
SPL 300VHF
(175.560)
Instruction Manual
Gebruiksaanwijzing
Gebrauchsanleitung
V1.1

SPL–VHF SERIES - 2 -

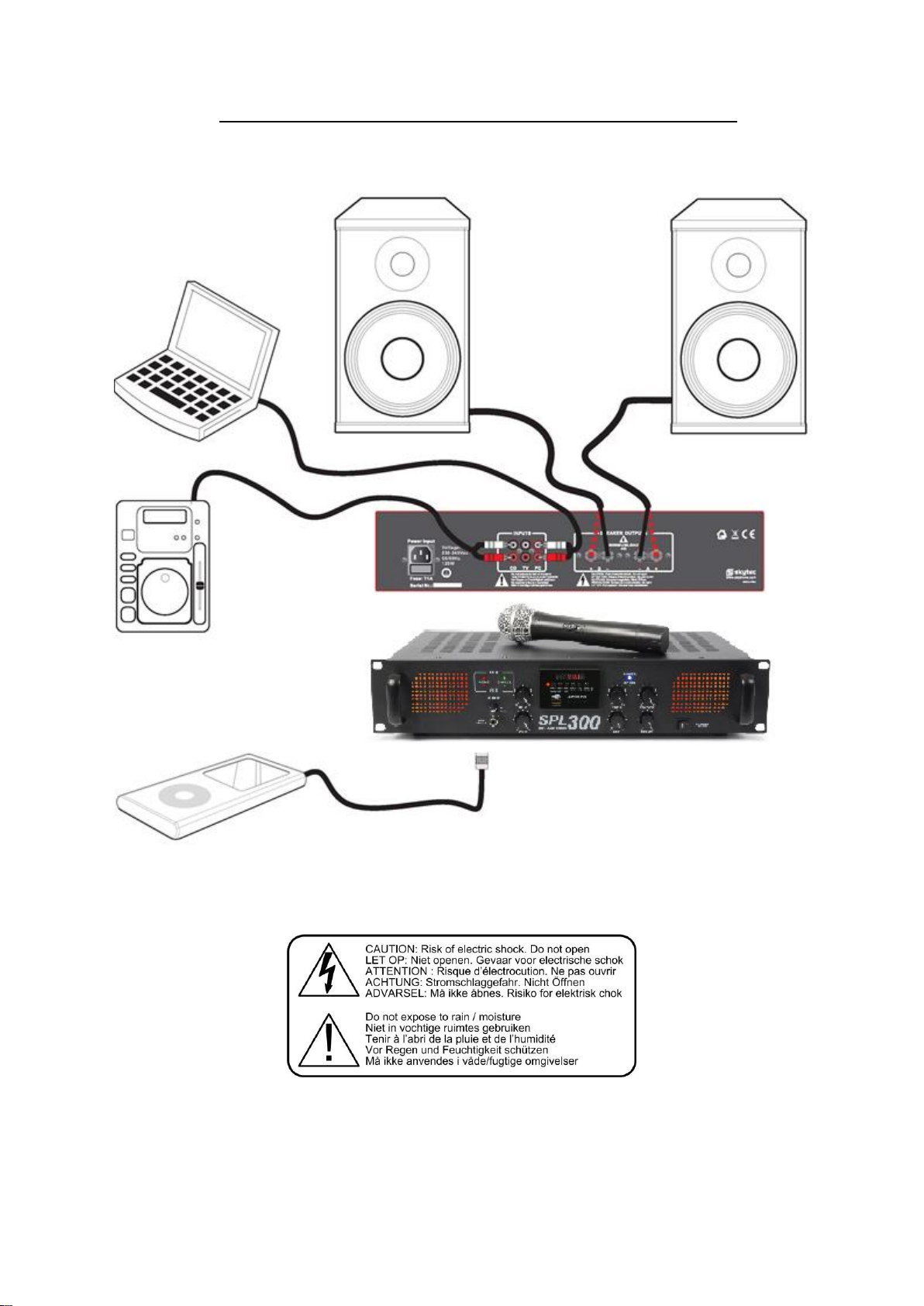

Basis aansluiting /Basic connections / Grundanschlüsse :

SPL–VHF SERIES - 3 -
UK
Congratulations to the purchase of our SPL Amplifier.
Read the instructions thoroughly prior to using the unit.
SAFETY INSTRUCTIONS
Hearing damage:
Loudspeakers are easily generating high sound
pressure levels (SPL) sufficient to cause permanent
hearing damage to performers, production crew and
audience members. Care should be taken to avoid
prolonged exposure to SPL in excess of 85 dB.
Make sure that the amplifier is switched off when the
speaker box is connected or disconnected.
Do not overload the amplifier or speakers to avoid
damage to the components.
Do not plug or unplug the unit with wet hands.
If the plug and/or the mains lead are damaged, they
need to be replaced by a qualified technician.
Connect the unit to an earthed mains outlet (220-
240Vac/50Hz) protected by a 10-16A fuse.
During a thunderstorm or if the unit will not be used for
a longer period of time, unplug it from the mains. The
rule is: Unplug it from the mains when not in use.
If the unit has not been used for a longer period of
time, condensation may occur. Let the unit reach
room temperature before you switch it on. Never use
the unit in humid rooms or outdoors.
During operation, the housing becomes very hot. Do
not touch it during operation and immediately after.
Do not use cleaning sprays to clean the switches. The
residues of these sprays cause deposits of dust and
grease. In case of malfunction, always seek advice
from a specialist.
Do not force the controls.
Do not place an open fire (candle, etc.) on top or next
to the box - FIRE HAZARD
Make sure that the amplifier is placed on a stable,
solid surface.
Do not place liquids on the amplifier and protect it
against humidity. Humidity can shorten the life time
considerably.
If the unit is damaged to an extent that internal
parts are visible, DO NOT connect the unit and DO
NOT switch it on. Contact your dealer.
Never try to repair the unit yourself. It does not
contain any user serviceable parts. All repairs must
be carried out by a qualified technician.
Set the amplifier to the lowest volume prior to
switching it on.
Keep the unit out of the reach of children.
Switch the unit off prior to unplugging it from the
mains and/or other equipment. Unplug all leads and
cables prior to moving the unit.
Make sure that the mains lead cannot be damaged
when people walk on it. Check the mains lead
before every use for damages and faults!
Protect your environment. Recycle packing
material whenever possible.
Do not throw a faulty unit into normal household
waste but bring it to a special collection
point. A large part of it can be recycled.
Do not attempt to make any repairs yourself. This would invalid your warranty. Do not make any changes to the unit.
This would also invalid your warranty. The warranty is not applicable in case of accidents or damages caused by
inappropriate use or disrespect of the warnings contained in this manual. SPL cannot be held responsible for personal
injuries caused by a disrespect of the safety recommendations and warnings. This is also applicable to all damages in
whatever form.
CONNECTIONS
First of all, check the specifications of the amplifier if it is suitable for your speaker boxes. Pay particular attention
to the power rating and impedance. Check if the amplifier is switched off. If yes, you can switch on the speakers.
PLEASE NOTE! Watch the polarity (+/-). Wires of the same colour must be connected to the same sign of every
side i.e. the + of the amplifier must be connected to the + of the speaker box. If the connections are inverted, the
sound quality will diminish. Only use high quality speaker cables that are suitable for the power and distance
between the amplifier and the speaker.
In the EU only for licencefree use in NL and PT and in DK for the hearing impaired, in the UK the
frequency range is not for use as well as in S, BE, FR and IT. Use in PL and ES
with restrictions. For DE apply for an individual license and contact Federal
Network = BundesNetzAgentur. The enduser must apply for an assignment in
other EU countries due to several restrictions.

SPL–VHF SERIES - 4 -

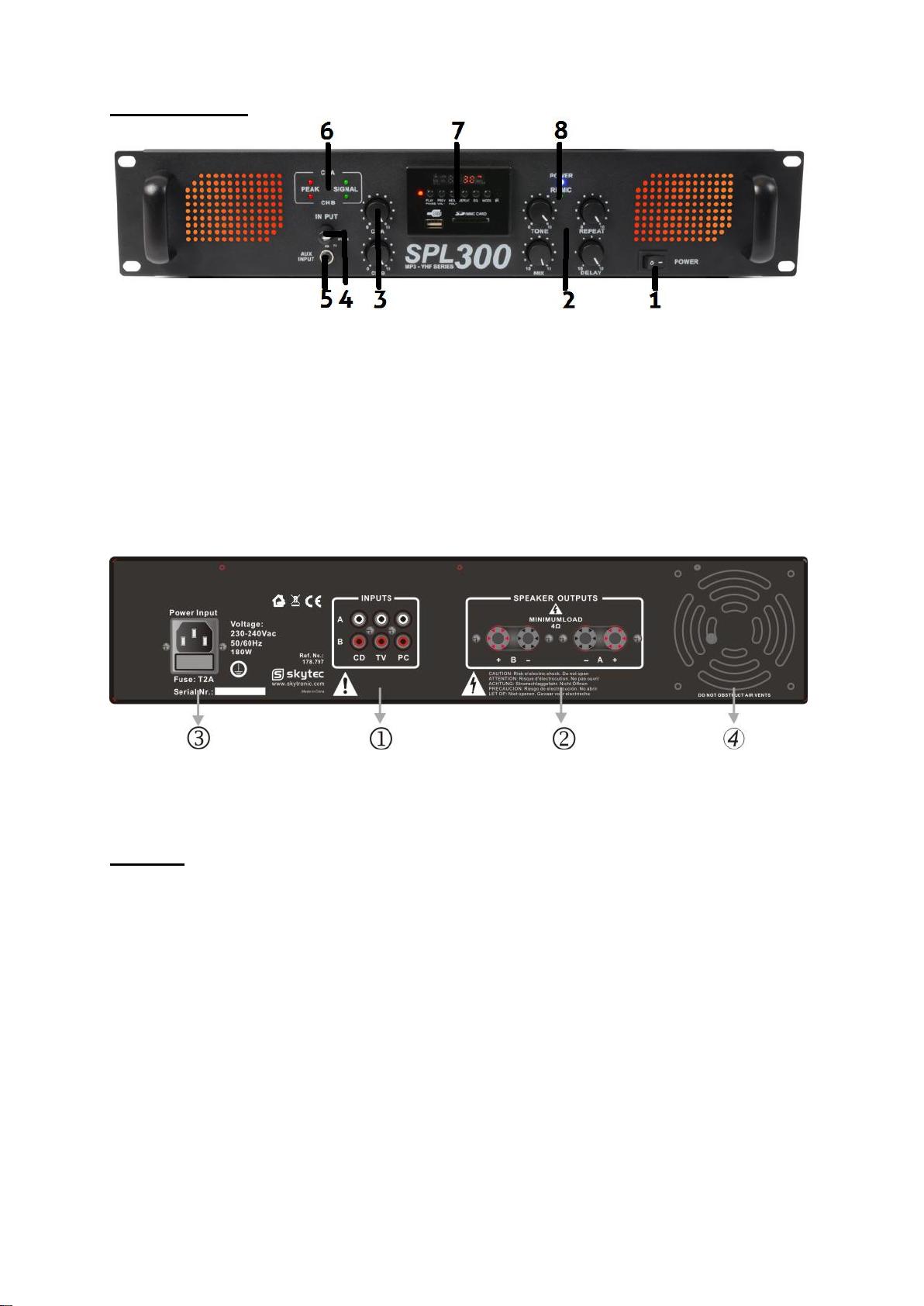

LAYOUT
Front Panel
1. Power switch
2. VHF Microphone Controls
3. Channel A & B volume control
4. Input selector
5. MP3 Input
6. Clip Indicators, Signal LED Channel A & B
7. MP3 Player
8. VHF Microfone Signal Indicator
Rear Panel
1. Inputs Channel A & B (
RCA phono sockets)
2. Channel A & B output
3. Mains input power & fuse
holder
OPERATION
1. Connect loudspeaker system (MINIMUM load 4 ohms) with sufficient handling capacity to the output terminals of the
amplifier.
2. Connect output from television, dvd player, computer, mixer or any other suitable signal source to the appropriate input
sockets of the power amplifier. On the front panel you can connect your CD player with a 3.5mm stereo jack connection
lead. On the front panel of the amplifier is a MP3 control panel having USB/SDmmc inputs. The amplifier is
supplied with a remote control with which the MP3 panel can be controlled too, as well as the built-in
equalizer.
3. Connect the power cord to the mains.
4. Select the correct source with the selector on the front. (PC –MP3 –TV –CD)
5. Turn gain controls to minimum , switch on the amplifier.
6. Adjust the volume controls to required level. NOTE. If the audio input signal is too high, distortion will result and the
CLIP indicator will light. If the clip LED is lit permanently or flashes, the level should be reduced.
7. Use the equalisers to make adjustments to the sound. They can compensate for sound quality differences in the source
material, or differences in room acoustics. Each EQ has his own boost or cut for the low, mid & high frequencies
.
For reliable and trouble free operation, please observe the following points:
Ensure all input / output connections are correct and secure.
The handling capacity of the loudspeakers is adequate for the output of the amplifier.
Always site the amplifier in a well ventilated location
Protect unit from severe shocks
Do not plug in or unplug the speakers during the operation of the amplifier. This would seriously damage the
amplifier.

SPL–VHF SERIES - 5 -

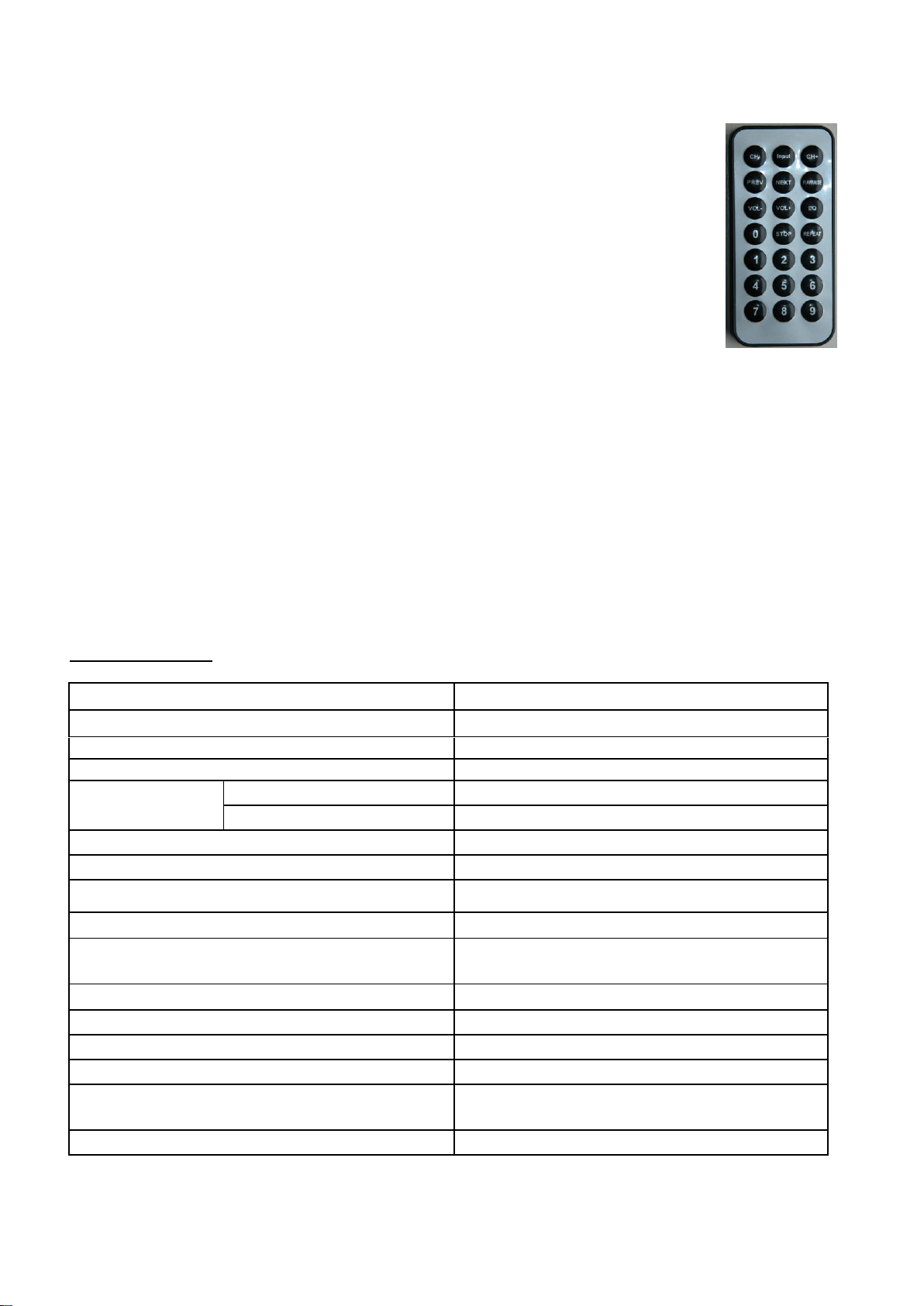

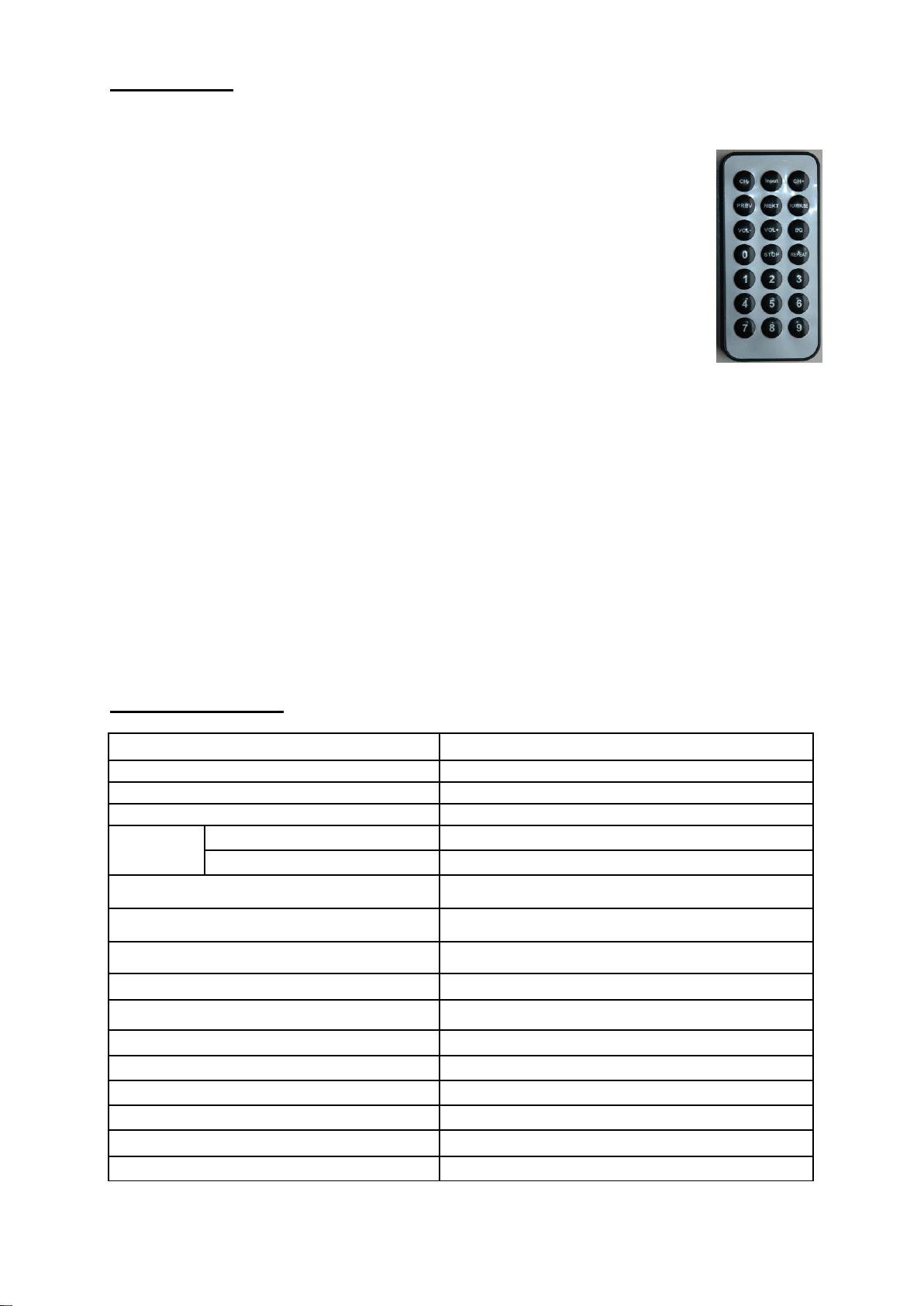

Remote control:
INPUT Select Radio - USB - SD - AUX
Radio mode:
CH--/ CH+ Search Back and Forward
PREV / NEXT Previous / Next Program
PLAY / PAUSE NB: A long press for scanning and storing radio stations in program.
VOL-- / VOL+ Volume Down and Up (only when switch is in MP / Aux state)
EQ Does not function in radio mode
STOP mode In Radio mode no function
REPEAT No function in radio mode
0 to 9 Direct Select program location
USB en SD Mode :
CH-/ CH + No function in state USB or SD
PREV / NEXT Previous or next track
PLAY / PAUSE Play - Pause - Play - Pause - etc.
VOL-/ VOL + Volume Down and Up (only when switch is in MP / Aux state)
EQ Choose Equalizer from E0 to E6
STOP Stops playing
REPEAT Will Repeat ALL - Folder - One or Random-positions
0 –9 Direct dialling
Battery: CR2025 (included)
Remove plastic strip on the bottom.
Aux-mode :
Use in this mode only the "INPUT" button on the remote control.
SPECIFICATIONS
SPL 300VHF
Max Output Power @ 4 Ohm
2x 150W
Max Output Power @ 8 Ohm
2x 100W
Load Impedance minimum
4 Ohm
Connectors
Input
6x RCA (phono) socket & 3.5mm Stereo Jack
Output
Speaker terminal board
Input Sensitivity
775 mV
Input Impedance
10 K min.
Frequency Response
20 Hz - 20 KHz ±3 dB
THD +N

Signal to Noise Ratio.

Cross-talk

Indicators
Clip / Signal / Power
Mains Power
220~240 Vac(Euro) / 50 Hz
Fuses
T1A
Dimension(W X D X H)
482 X 290 X 88mm
Weight
3,7kg

SPL–VHF SERIES - 6 -
NL
Hartelijk dank voor de aanschaf van deze SPL versterker. Neemt U a.u.b. een paar momenten de tijd om deze handleiding
zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.
WAARSCHUWING :
Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheid maatregelen om
brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten
aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.
- Bewaar de verpakking zodat u indien het apparaat defect
is, dit in de originele verpakking kunt opsturen om
beschadigingen te voorkomen.
- Voordat het apparaat in werking wordt gesteld, altijd eerst
een deskundige raadplegen. Bij het voor de eerste keer
inschakelen kan een bepaalde reuk optreden. Dit is
normaal en verdwijnt na een poos.
- In het apparaat bevinden zich onder spanning staande
onderdelen; open daarom NOOIT dit apparaat.
- Bij het verwijderen van de stekker uit het stopcontact nooit
aan het netsnoer trekken.
- Verwijder of plaats een stekker nooit met natte handen
resp. uit en in het stopcontact.
- Indien zowel de stekker en/of netsnoer als snoeringang in
het apparaat beschadigd zijn dient dit door een vakman
hersteld te worden.
- Indien het apparaat zo beschadigd is dat inwendige
(onder)delen zichtbaar zijn mag de stekker NOOIT in het
stopcontact worden geplaatst en het apparaat NOOIT
worden ingeschakeld. Neem in dit geval contact op met de
dealer. Sluit het apparaat nooit op een dimmer aan.
- Reparatie aan het apparaat dient te geschieden door een
vakman of een deskundige.
- Sluit het apparaat alleen aan op een 230VAC / 50Hz
(geaard) stopcontact, verbonden met een 10-16A
meterkastgroep.
- Gehoor beschadiging :
Luidsprekers produceren een hoge luchtdruk, voldoende
om permanent gehoor te beschadigen. Zorg er voor dat de
85 dB niet overschreden wordt.
- Wanneer de versterker aan de muur / aan het plafond
bevestigd moet worden dient eerst zorgvuldig berekend te
worden of het plateau en/of (muur)beugels deze wel
kunnen dragen. Kunt u het niet berekenen schakel dan
vakbekwaam personeel in.
- Apparaat niet opstellen in de buurt van warmtebronnen
zoals radiatoren etc. en niet op een vibrerende
ondergrond plaatsen. Dek ventilatieopeningen nooit af.
- Bij onweer altijd de stekker uit het stopcontact halen, zo
ook wanneer het apparaat voor een langere tijd niet
gebruikt wordt. Stelregel: Bij geen gebruik stekker
verwijderen.
- Als u het apparaat een tijd niet gebruikt heeft en het weer
wil gebruiken kan er condens ontstaan; laat het apparaat
eerst op kamertemperatuur komen alvorens het weer in
werking te stellen ; apparaat nooit in vochtige ruimten en
buiten gebruiken.
- Plaats geen vloeistoffen en/of metalen objecten op de
versterker, deze kunnen door de openingen vallen en
kortsluiting veroorzaken.
- De behuizing wordt zeer warm, raak deze dan ook niet
aan bij gebruik en direct na gebruik..
- Om ongevallen in bedrijven te voorkomen moet rekening
worden gehouden met de daarvoor geldende richtlijnen en
moeten de aanwijzingen/waarschuwingen worden
gevolgd.
- De volumeregelaar dient op minimum te staan bij
inschakelen van de versterker.
- Laat ruimte vrij aan alle zijden voor een deugdelijke
ventilatie.
- Het apparaat buiten bereik van kinderen houden.
Bovendien mag het apparaat nooit onbeheerd gelaten
worden.
- Gebruik geen schoonmaakspray om de schakelaars te
reinigen. Restanten van deze spray zorgen ervoor dat
smeer en stof ophopen. Raadpleeg bij storing te allen tijde
een deskundige.
- Zorg dat uw handen schoon zijn tijdens het gebruik.
- Gebruik geen overmatige kracht bij het bedienen van het
apparaat.
- Tracht het apparaat niet schoon te maken met chemische
oplossingen. Dit kan de lak beschadigen. Gebruik een
droge doek om schoon te maken.
- Blijf uit de buurt van elektronische apparatuur die
bromstoringen zouden kunnen veroorzaken.
- Bij reparatie dienen altijd originele onderdelen te worden
gebruikt om onherstelbare beschadigingen en/of
ontoelaatbare straling te voorkomen.
- Schakel eerst het toestel uit voordat u het netsnoer en/of
aansluitsnoeren verwijdert. Verwijder netsnoer en
aansluitsnoeren voordat u dit product gaat verplaatsen.
- Zorg ervoor dat het netsnoer niet beschadigd/defect kan
raken wanneer mensen erover heen lopen. Het netsnoer
vóór ieder gebruik controleren op breuken/defecten! !
- In Nederland/België is de netspanning 230Vac/50Hz.
Indien u reist (en u neemt het apparaat mee) informeer
dan naar de netspanning in het land waar u verblijft.
Deze markering wordt weergegeven om u erop
attent te maken dat een levensgevaarlijke
spanning in het product aanwezig is en dat bij
aanraking van deze delen een elektrische schok
wordt verkregen.
Deze instructiemarkering wordt weergegeven om u
erop te wijzen dat de instructie zeer belangrijk is
om te lezen en/of op te volgen.
Dit apparaat is CE-goedgekeurd ; er mogen geen
veranderingen/modificaties worden doorgevoerd ; deze
kunnen de CE status te niet doen met alle gevolgen van
dien. Tevens vervalt de garantie!
Bescherm het milieu ; laat de verpakking recyclen!
Gooi huishoudelijke apparaten niet bij het huisvuil
maar breng het naar een daarvoor bestemd depot,
zie www.nvmp.nl . Ook deze versterker behoort tot
huishoudelijke apparatuur.

SPL–VHF SERIES - 7 -
AANSLUITINGEN
Houd bij het aansluiten van luidsprekers op deze versterker rekening met de impedantie (min. 4 Ohm) en het
maximaal vermogen. Denk aan de polariteit (+/-) en gebruik alleen kwaliteitskabel. Zorg er altijd voor dat er geen
overbelasting optreedt en dat de clip indicatoren (5) niet branden.
Front Panel
1. Power switch
2. VHF Microfoon Controls
3. Kanaal A & B volume regelaars
4. Input selectie
5. MP3 Input
6. Clip Indicators, Signal LED Kanaall A & B
7. MP3 Speler
8. VHF Microfoone Signal Indicator
ACHTERZIJDE
1. Ingangen A & B (
RCA
aansluitingen)
2. Uitgangen A&B
3. Netentree incl.
zekeringhouder
Afstandsbediening:
INPUT Selecteren Radio –USB - SD - AUX
Radio mode:
CH- / CH+ Terug en vooruit zoeken
PREV / NEXT Vorige / Volgende kanalen
PLAY/PAUZE Bij langer indrukken gaat toestel scannen en slaat radio stations op in
programma.
VOL- / VOL+ Minder/Meer volume (Alleen als schakelaar op stand MP/aux staat)
EQ In Radio stand geen functie
STOP In Radio stand geen functie
REPEAT In Radio stand geen functie
0 t/m 9 Rechtstreeks selecteren kanalen
USB en SD Mode :
CH- / CH+ In stand USB of SD geen functie
PREV / NEXT Vorige of volgende track
PLAY/PAUZE Play –Pauze –Play –Pauze –etc.
VOL- / VOL+ Volume Neer en Op (Alleen als schakelaar op stand MP/aux staat)
EQ Equalizer kiezen uit 6 standen E0 tot E6
STOP Stopt met spelen
REPEAT Kiezen uit de volgende herhaal standen ALL –Folder –One –Random
0 t/m 9 Rechtstreeks nummer kiezen.
AUX mode:
Gebruik bij deze mode alleen de “INPUT”-toets op de afstandsbediening.
Batterij : CR2025 (mee geleverd)
Verwijder plastic strip onderzijde afstandsbediening.

SPL–VHF SERIES - 8 -
BEDIENING
1. Verbindt de luidsprekers (LET OP MINIMALE impedantie 4 Ohm) met de versterker.
Sluit de audio uitgang van de TV, Dvd-speler, Cd-speler, computer, mixer of een andere audiobron aan op de RCA
–ingangen van deze versterker. Op de voorzijde kan nog een CD speler of andere audiobron dmv een 3.5mm jack
plug aangesloten worden. Tevens zit hier een MP3 bedieningspaneeltje met USB/SDmmc aansluiting op.
M.b.v. de meegeleverde afstandsbediening is deze ook te bedienen evenals de ingebouwde equalizer.
Gebruik de equalizer voor het bijregelen van de klankkleur.
2. Sluit het netsnoer aan.
3. Selecteer met de keuzeschakelaar het gewenste audio signaal.
4. Zet de volumeregelaars op minimum.
5. Zet de netschakelaar aan. LET OP. Als de ( in 3.) genoemde regelaars niet op minimum staan kan er opeens
teveel vermogen uit de versterker komen en kunnen de luidsprekers onherstelbaar beschadigd raken. Tevens kan
uw gehoor onherstelbaar beschadigd raken!! . Ook bestaat de mogelijkheid dat alleen de clip indicatoren gaan
branden en het geluid vervormt klinkt, draai in dat geval de volumeregelaars terug.
Voor een betrouwbare werking geldt het volgende:
Alle aansluitingen dienen op een correcte wijze te zijn gemaakt.
Gebruik de juiste luidsprekers voor deze versterker qua impedantie en vermogen.
Gebruik de versterker op een goed geventileerde plaats.
Gebruik de versterker op een stabiele plaats zodat deze niet onderhevig is aan trillingen en stoten.
Tijdens gebruik mogen de luidsprekers niet worden verwijderd. De versterker kan defect raken.
SPECIFICATIES
SPL 300VHF
Max uitgangsvermogen @ 4 Ohm
2x 150W
Max uitgangsvermogen @ 8 Ohm
2x 100W
Impedantie (minimum)
4 Ohm
Connectoren
Ingang
6x RCA (phono) socket & 3.5mm Stereo
Jack
Uitgang
Speaker terminal board
Ingangsspanning
775 mV
Ingangs Impedantie
10 K min.
Frequentiebereik
20 Hz - 20 KHz ±3 dB
THD +N

Signaal/Ruis verhouding
d
Overspraak
dB az
Indicatoren
Clip / Signal / Power
Netspanning
220~240 Vac(Euro) / 50 Hz
Zekering
T1A
Afmetingen
482 X 290 X 88mm
Gewicht
3,7kg
Voer zelf geen reparaties uit aan het apparaat; in élk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden
gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v.
onoordeelkundig gebruik en het niet in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing.
Tevens aanvaardt SPL geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van
veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.
Dit product is vergunningsvrij te gebruiken in NL+PT, met sommige restricties in
PL/CH/ES. In DE dient een individuele toewijzing aangevraagd te worden, neem contact
op met de BundesNetzAgentur (BNetzA)). In DK te gebruiken voor gehoorstorenden. De
frequentieband is niet te gebruiken in UK,S,IT, FR en BE. In andere EU landen gelden ook restricties en moet
gebruik aangevraagd worden.

SPL–VHF SERIES - 9 -
D
Herzlichen Glückwunsch zum Kauf unseres SPL Verstärkers.
Vor der ersten Inbetriebnahme bitte sorgfältig diese Anleitung durchlesen
SICHERHEITSHINWEISE:
Gehörschäden:
Lautsprecher können sehr hohe Schallpegel
(SPL) erreichen, die bei Publikum, Benutzern
und technischem Personal schwere
Gehörschäden verursachen können. Achten Sie
darauf, dass der Schallpegel nie 85dB
übersteigt.
Achten Sie darauf, dass der Verstärker
ausgeschaltet ist, wenn die Box angeschlossen
oder abgekoppelt wird.
Verstärker und Lautsprecher nicht überlasten,
um Schäden an den Bauteilen zu vermeiden.
Das Gerät nicht mit nassen Händen ans Netz
anschließen oder vom Netz trennen.
Wenn Stecker und/oder Netzkabel beschädigt
sind, müssen sie von einem Fachmann ersetzt
werden.
Schließen Sie das Gerät an eine geerdete 220-
240VAC/50Hz Netzsteckdose an, die von einer
10-16A Sicherung geschützt ist.
Bei Gewitter oder längerem Nichtgebrauch den
Netzstecker abziehen. Im Allgemeinen gilt: Bei
Nichtgebrauch Stecker abziehen.
Nach längerem Nichtgebrauch kann sich
Kondenswasser bilden. Lassen Sie das Gerät
erst auf Zimmertemperatur kommen, bevor Sie
es einschalten. Niemals in feuchten Räumen
oder im Freien benutzen.
Während des Betriebs wird das Gehäuse sehr
heiß. Nicht während des Betriebs oder sofort
danach berühren.
Keine Reinigungssprays für die Regler
benutzen. Die Rückstände, die diese Produkte
hinterlassen, führen zu Staub- und
Fettansammlungen. Im Problemfall einen
Fachmann um Rat fragen.
Niemals die Regler mit Gewalt bedienen.
Kein offenes Feuer (Kerze usw.) auf oder
neben das Gehäuse stellen –FEUERGEFAHR.
Den Verstärke auf eine stabile, feste Fläche
stellen.
Keine Flüssigkeiten auf den Verstärker stellen.
Vor Feuchtigkeit schützen, da sie die
Lebensdauer des Geräts erheblich verkürzt.
Wenn das Gerät so stark beschädigt ist, dass
Innenteile sichtbar sind, NICHT das Gerät ans
Netz anschließen und NICHT einschalten. Bitte
wenden Sie sich an Ihren Fachhändler.
Niemals das Gerät selbst reparieren. Alle
Reparaturen müssen von einem Fachmann
ausgeführt werden.
Den Lautstärkeregler des Verstärkers ganz
herunterfahren, bevor Sie ihn einschalten.
Das Gerät von Kindern fernhalten.
Gerät ausschalten, bevor Sie es vom Netz
und/oder anderen Geräten trennen. Bevor Sie
das Gerät an einen anderen Platz stellen, erst
alle Kabel abziehen.
Achten Sie darauf, dass das Netzkabel nicht
beschädigt werden kann, wenn Menschen
darauf treten. Vor jeder Inbetriebnahme das
Netzkabel auf Schäden überprüfen.
Umweltschutz: Verpackungsmaterial wann
immer möglich recyceln
Entsorgung: Das Gerät darf nicht in den
normalen Hausmüll. Bringen Sie es zu
einer Sammelstelle, wo ein großer Teil des
Geräts recycelt werden kann.
ANSCHLÜSSE:
Prüfen Sie zuerst die technischen Daten Ihres Verstärkers, um sicherzugehen, dass er für die Box geeignet ist.
Achten Sie dabei besonders auf die Leistung und die Impedanz.
Prüfen Sie, dass der Verstärker ausgeschaltet ist und schließen Sie dann die Box an. ACHTUNG! Achten Sie auf
die Polarität (+/-). Schließen Sie Leiter mit derselben Farbe an beiden Seiten gleich an, also + am Verstärker mit
dem + an der Box. Bei falschem Anschluss wird die Klangqualität beeinträchtigt. Benutzen Sie nur Lautsprecher
kabel von guter Qualität, die der Leistung und der Entfernung zwischen Verstärker und Box entsprechen.
Dieses Produkt darf nur in den NL und PT Lizenzfrei benutzt werden und in DK für
Hörgeschädigte, in ES/CH/PL mit Beschränkungen. In DE muß der Endnutzer
eine Einzelzuteilung beantragen bei einer ortlich zuständigen Außenstelle der Bundesnetzagentur
(BNetzA). Nicht zu verwenden in UK,S, IT, FR und BE. Eingeschränkte Verwendung in den anderen
EG Ländern, eine Zuteilung muss hier beantragt werden.
Bedarfsträger: Öffentlich-rechtliche Rundfunkanstalten, private Rundfunkprogrammanbieter und -produzenten,
Dienstleister der Veranstaltungstechnik, Schauspielhäuser, Theater, Kongreßzentren, Messen und
Mehrzweckhallen, Stadthallen der Städte und Gemeinden, sowie Freilichtbühnen mit festen Spielflächen.
Der Einsatz außerhalb der in der Frequenzzuteilung angegebenen Gebiete, Gebäude bzw. Räume oder festen
Spielflächen ist nicht zulässig.

SPL–VHF SERIES - 10 -
BESCHREIBUNG
Front Panel
1. Netz Schalter switch
2. VHF Microfon Bedienung
3. Kanal A & B Lautrstarke Regler
4. Eiginag Wahler
5. MP3 Eingang
6. Clip Indicators, Signal LED Kanal A & B
7. MP3 Spieler
8. VHF Microfon Signal
Rückseite
1. Eingänge Kanal A & B (Cinch Buchsen)
2. Ausgang Kanal A & B
3. Netzanschluss & Sicherungshalter
BETRIEB
1. Die Lautsprecheranlage (Mindestens 4 Ohms Last) mit ausreichender Leistung an die
Ausgangsklemmen des Verstärkers anschließen
2. Den Ausgang des Fernsehers, DVD Spielers, Computers, Mischpults (oder eine andere geeignete
Signalquelle) an die entsprechenden Eingangsbuchsen des Leistungsverstärkers anschließen. An der
Frontseite können Sie einen CD Spieler über eine 3,5mm Stereo-Klinkenbuchse anschließen. Die
Frontseite hat ein MP3 Bedienungspanel mit USB/SDmmc Eingänge. Mit hilfe der Fernbedienung
ist dieses Panel auch zu bedienen ebenso wie der eingebaute Equalizer.
3. Das Netzkabel in eine Netzsteckdose stecken.
4. Wählen Sie mit dem Wahlschalter auf der Frontseite eine Eingangsquelle (PC –MP3 –TV –CD)
5. Die Gainregler ganz herunterfahren und den Verstärker einschalten.
6. Stellen Sie die Lautstärkeregler auf den gewünschten Pegel ein. HINWEIS: Wenn das Audio
Eingangssignal zu stark ist, klingt der Ton verzerrt und der CLIP Anzeiger leuchtet. Wenn die Clip LED
ständig leuchtet oder blinkt, muss der Pegel reduziert werden.
7. Regeln sie den Klang mit den Equalizern. Sie können Unterschiede in der Klangqualität der Quellen oder
in der Raumakustik ausgleichen. Jeder Equalizer verfügt über seinen eigenen Boost oder Cut für die
tiefen, mittleren und hohen Frequenzen.

SPL–VHF SERIES - 11 -
Fernbedienung
INPUT Wahl Radio - USB - SD - AUX
Radio modus:
CH-- / CH+ Zurück und Vorwärts Suche
PREV / NEXT Vorheriges / Nächstes Programm
PLAY / PAUSE NB: Ein langer Druck für das Scannen und Speichern von Radiosendern
VOL - / VOL + Lautstärke weniger/mehr (nur wenn der Schalter in MP / Aux steht)
EQ Im Radio-Modus keine Funktion
STOP Im Radio-Modus keine Funktion
REPEAT Keine Funktion im Radio-Modus
0 bis 9 Programm Direktwahl
USB-und SD-Modus:
CH-CH + Keine Funktion im USB oder SD Modus
PREV / NEXT Vorheriger oder nächster Titel
PLAY / PAUSE Play - Pause - Play - Pause - usw.
VOL-/ VOL + Lautstärke weniger/mehr (nur wenn der Schalter in MP / Aux steht)
EQ Equalizer Wahl von E0 bis E6
STOP Stoppt die Wiedergabe
REPEAT Wiederholung von ALLE - FOLDER - EIN oder zufälligen Positionen (Random)
0 bis 9 Titel Direktwahl
Batterie: CR2025 (mitgeliefert)
Die Kunststoff-Streifen auf der Unterseite entfernen.
Aux-Modus:
Verwenden Sie in diesem Modus nur die "INPUT"-Taste auf der Fernbedienung.
Für einen zuverlässigen und problemlosen Betrieb, bitte folgende Punkte beachten:
Alle Ein- und Ausgangsverbinder müssen gut und sicher angeschlossen sein.
Die Leistung der Lautsprecher muss für die Ausgangsleistung des Verstärkers geeignet sein.
Den Verstärker immer an einer gut belüfteten Stelle aufstellen.
Vor schweren Erschütterungen schützen.
Niemals während des Betriebs die Lautsprecher anschließen oder abziehen. Das kann den Verstärker
schwer beschädigen.
TECHNISCHE DATEN
SPL 300VHF
Max Ausgangsleistung bei 4 Ohm
2x 150W
Max Ausgangsleistung bei 8 Ohm
2x 100W
Impedanz (Mindestens)
4 Ohm
Verbinder
Eingang
6x RCA (phono) socket & 3.5mm Stereo Jack
Ausgang
Speaker terminal board
Eingangsspannung
775 mV
Eingangsimpedanz
10 K min.
Frequenzbereich
20 Hz - 20 KHz ±3 dB
THD +N

Signal/Rauschabstand

Crosstalk

Anzeiger
Clip / Signal / Power
Netzspannung
220~240 Vac(Euro) / 50 Hz
Sicherung
T1A
Abmessungen
482 X 290 X 88mm
Gewicht
3,7kg

SPL–VHF SERIES - 12 -
–R&TTE Declaration of Conformity
Importer: TRONIOS BV
Bedrijvenpark Twente 415
7602 KM - ALMELO
Tel : [phone]
Fax : [phone]
The Netherlands
Product number: 175.560
Product Description: SPL VHF series Amplifiers –200.175MHz
SPL300VHF
Regulatory Requirement: EN 60065:2002+A12:2011
EN 301489-1: 2011-09
EN 301489-9: 2007-11
EN 300422-1: 2011-08
EN 300422-2: 2011-08
EN 62479: 2010
The product meets the requirements stated in Directives 2006/95, 2004/108/EC
and 1999/5/EC and conforms to the above mentioned Declarations.
ALMELO,
21-01-2014
Signed:
P. Feldman
