Smanos PT-180 User manual

© 2016 SMANOS HOLDING LTD. All Rights Reserved. Ver: PT-180-UM-ML-V1.0
Printed in China
QUICK GUIDE
MULTILINGUAL
USER MANUAL
EN DE ESFR PTNL IT

ENEN
Thank you for becoming a UFO fan!
UFO Overview
Configuration button
micro SD
card slot
®
Power port
Speaker
Day/Night sensor
Night vision
IR lights
Microphone
Speaker
Indicator lights
1080p
full HD camera
PIR motion
sensor
Micro SD card slot
Power port

ENEN
Light Indicators
The indicators on the UFO give you an idea of the current device status. Here is a list of
what each pattern means, with the UFO positioned as shown:
Left-row and right-row
indicators flash alternately
Indicators run in
succession clockwise first
and then counterclockwise,
repeatedly for 25~40
seconds
Description Indicators
UFO
booting up
Searching for
WiFi signals
Meaning
UFO
configuration
mode
All indicators flash
simultaneously
Description Indicators Meaning
An authorized
smartphone is
looking in on
the video
A single indicator
flashes constantly
Firmware
updates
One side of the indicators
flash slowly
Indicators run in
succession clockwise
UFO
established a
successful WiFi
connection

ENEN
Getting Started
1. Download the “smanos home” app
Search for “smanos home” in App Store/Google Play, then download and install the App.
3. Add Devices
Press the [+] button on the
main page.
2. Sign Up/In
If you have not registered an account with smanos, please press “Sign up” just below the
“Sign in” icon on the App, and follow the instructions to create your account first.
* If you do not receive an account verification code in your email inbox during the
registration process, please remember to check your spam/junk folder and make sure the
notice has not been blocked by your service provider.
Once you have an account with us, please select the “Sign in” icon and enter your email
address and password to log in.
Option 1 Option 2
Tap on [UFO Camera], or tap on the [ ] icon at the bottom of this page to scan the QR
code on the back of your UFO; then follow the configuration steps to set up your UFO with
your home WiFi.

ENEN

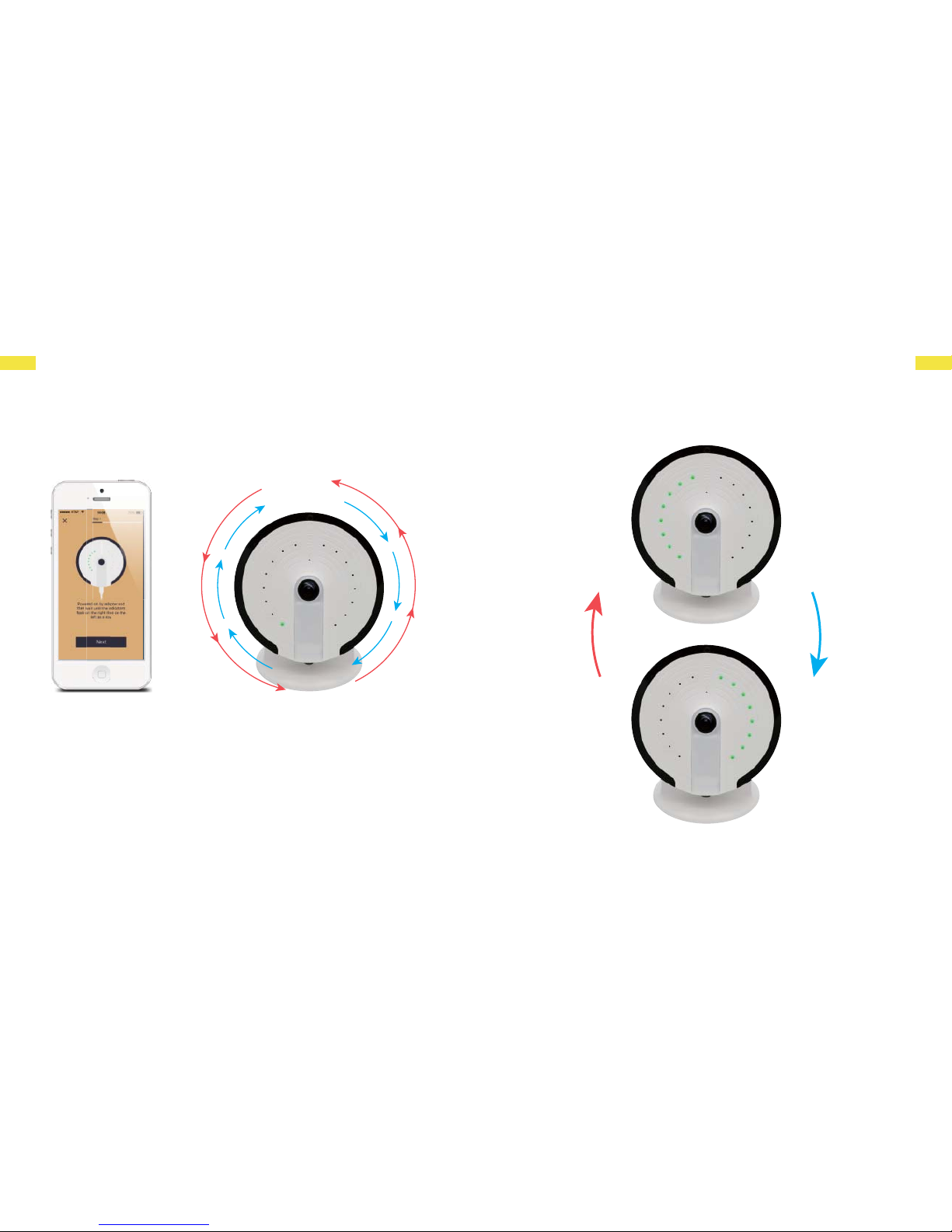

Once the UFO is ready for launch, the indicators will flash on the right then on the left as a row,
which means it is searching for viable WiFi signals.
Step 1. Waiting for the UFO to boot up
Plug the power adapter into a wall socket and the UFO camera will boot up in 25 to 40
seconds. During this time, you will see indicators run in succession clockwise and then
counterclockwise.
Device Indication

ENEN
Step 2. Connecting the UFO to your smartphone
Press and hold the Configuration Button on the side for 5 seconds, and you will hear a
tone which indicates that the UFO has switched to the WiFi configuration mode.
Note: Wait until you see all the indicators flash simultaneously.
Configuration Button on the device
Tap on [WiFi] to jump to your smartphone’s WiFi list, and select “smanos UFO” to connect
to the camera. Now, your smartphone is the control center of your UFO.
Note: Make sure the WiFi icon is on the top-left corner of your phone before proceeding to the next step.

ENEN
When a successful connection is established, the indicators will run in succession.
Now, your UFO is ready for a spin!
Step 3. Entering WiFi details for your UFO camera
Pick the 2.4GHz WiFi network from the display list for your UFO camera and enter the WiFi
network password. The UFO will connect to the selected WiFi network. The binding process
should take about one minute.
Installation
Ceiling or Wall-Mounted
Step One: Unlock the base from your camera.
Step Two: Place the base on the wall, in the angle and relative position shown above; use
the provided tool set to install it properly.
Step Three: Lock your camera into position onto the base.
Step Four: Make sure the PIR motion sensor is pointing vertically to the ground.
;6ɑ

ENEN
Desk or Any Flat Surface
Step One: Put the power cable (USB) through the bottom hole of your bracket.
Step Two: Insert the USB into the power port.
Step Three: Lock your camera onto the bracket.
Step Four: Make sure the PIR motion sensor is pointing vertically to the desk/ground.
Specifications
Model: PT-180
Power: DC 5V 1A
Camera: Full HD 1080p
Field of view: Horizontal 180°, vertical 180°
Video compression: H.264/MJPEG
Video resolution: Birds Eye 1280x1280/ Panorama 1920x1080/ Quad View 1280x960
Night vision: Yes, auto IR-cut filter
WiFi: 802.11b/g/n with WEP/WPA/WPA2 encryption 2.4GHz/5G
On-site storage: microSD card up to 32GB
Operating conditions: 0-50℃, humidity < 95% RH (non-condensing)
Dimensions (L x W x H): 106 X 106 X 36mm
Technical support:
http://www.smanos.com/UFO
[email protected]
®

DEDE
Vielen Dank, dass Sie ein UFO-Fan geworden sind!
Überblick über die UFO-Kamera
Nachtsicht-IR-
Leuchten
Mikrofon
Lautsprecher
PIR-
Bewegungsmelder

microSD
-Karteneinschub
Tag-/Nachtsensor
Kontrollleuchten
Stromanschluss
Lautsprecher
1080p-Full-HD-
Kamera
microSD
Karteneinschub
Stromanschluss
®
®

DEDE
Kontrollleuchten
Die Kontrollleuchten der UFO informieren Sie über den aktuellen Status des Geräts.
Nachfolgend wird beschrieben, was jedes Muster bedeutet, wobei die UFO wie dargestellt
ausgerichtet ist:
Beschreibung Kontrollleuchten Bedeutung
Die Kontrollleuchten
leuchten wiederholt 25 bis
40 Sekunden lang zuerst
im Uhrzeigersinn und dann
im Gegenuhrzeigersinn
nacheinander auf
UFO fährt hoch
Kontrollleuchten in linker
und in rechter Reihe blinken
abwechselnd
Suche nach WLAN-
Signalen
Alle Kontrollleuchten blinken
gleichzeitig

der UFO
Beschreibung Kontrollleuchten Bedeutung
Kontrollleuchten leuchten im
Uhrzeigersinn nacheinander
auf
Die UFO hat eine
WLAN-Verbindung
hergestellt
Eine einzige Kontrollleuchte
blinkt ständig
Ein berechtigtes
Smartphone schaut
das Video an
Eine Reihe Kontrollleuchten
blinkt langsam
Firmware wird
aktualisiert
So funktioniert es

DEDE
Erste So funktioniert es Schritte
1. Die App „smanos home“ herunterladen
Suchen Sie im App Store oder. in Google Play nach „smanos home“ und laden Sie die App
herunter und installieren Sie sie.
2. Einloggen/Anmelden
Wenn Sie noch kein Konto bei smanos haben, drücken Sie in der App auf „Anmelden“ gleich
unter dem „Einloggen“-Symbol und befolgen Sie die Anweisungen zum Erstellen eines
Kontos.
* Wenn Sie während des Registrierungsvorgangs keinen Konto-Bestätigungscode in Ihrem
E-Mail erhalten, schauen Sie bitte in Ihrem Spam-Ordner nach und stellen Sie sicher, dass die
Nachricht nicht von Ihrem Service-Provider gesperrt wurde.
3. Geräte hinzufügen
Drücken Sie die [+]-Taste auf der Hauptseite der App.
Tippen Sie auf [UFO-Kamera] oder auf das [ ]-Symbol am unteren Bildrand, um den QR-

um die UFO für Ihr Heim-WLAN einzurichten.
Option 1 Option 2

DEDE
Schritt 1. Warten, bis die UFO hochgefahren ist
Stecken Sie das Netzteil in eine Steckdose. Die UFO-Kamera fährt dann innerhalb von 25 bis
40 Sekunden hoch.
Während dieser Zeit leuchten die Kontrollleuchten im Uhrzeigersinn und dann im
Gegenuhrzeigersinn nacheinander auf.
Statusangabe
Wenn die UFO bereit ist, leuchten die Kontrollleuchten zuerst der rechten und dann die der
linken Seite gleichzeitig auf. Das bedeutet, dass die Kamera nach WLAN-Signalen sucht.

DEDE
Schritt 2. Die UFO mit Ihrem Smartphone verbinden
Drücken Sie mindestens 5 Sekunden lang die Konfigurationstaste an der Seite der
Kamera. Die UFO gibt dann einen Ton aus, der bedeutet, dass die UFO in den WLAN-


Hinweis: Warten Sie, bis alle Kontrollleuchten gleichzeitig blinken.
Tippen Sie auf [WLAN], um die WLAN-Liste Ihres Smartphones aufzurufen, und wählen Sie
„smanos UFO“, um eine Verbindung mit der Kamera herzustellen. Ihr Smartphone ist jetzt die
Steuerzentrale für Ihre UFO.
Hinweis: Stellen Sie sicher, dass oben links auf Ihrem Smartphone das WLAN-Symbol
angezeigt wird, bevor Sie mit dem nächsten Schritt fortfahren.

DEDE
Schritt 3. WLAN-Daten für Ihre UFO-Kamera eingeben
Wählen Sie für Ihre UFO-Kamera das 2,4-GHz-WLAN-Netzwerk in der Liste und geben Sie
das WLAN-Passwort ein.
Die UFO verbindet sich dann mit dem ausgewählten WLAN-Netzwerk.
Der Verbindungsvorgang dürfte etwa 1 Minute dauern.
Ist eine Verbindung erfolgreich hergestellt worden, leuchten die Kontrollleuchten
nacheinander auf.
Jetzt ist Ihre UFO für einen Testlauf bereit!
Installation
Decken- oder Wandmontage
;6ɑ
Schritt 1: Lösen Sie die Basis von der Kamera.
Schritt 2: Befestigen Sie die Basis in dem Winkel und mit der relativen Position wie oben
dargestellt an der Wand. Verwenden Sie das mitgelieferte Werkzeug, um sie ordnungsgemäß
zu installieren.
Schritt 3: Befestigen Sie die Kamera in der richtigen Position auf der Basis.
Schritt 4: Stellen Sie sicher, dass der IR-Bewegungsmelder vertikal auf den Boden ausgerichtet
ist.

DEDE

Schritt 1: Schieben Sie das Stromkabel (USB) durch das untere Loch in der Halterung.
Schritt 2: Schließen Sie das USB-Kabel an den Stromanschluss an.
Schritt 3: Befestigen Sie die Kamera in der Halterung.
Schritt 4: Stellen Sie sicher, dass der IR-Bewegungsmelder vertikal auf den Schreibtisch/Boden
ausgerichtet ist.
Technische Daten
Modell: PT-180
Strom: DC 5V, 1A
Kamera: Full HD 1080p
Sichtfeld: Horizontal 180°, vertikal 180°
Video-Komprimierung: H.264/MJPEG


Nachtsicht: Ja, Auto-IR-Filter
WLAN: 802.11b/g/n mit WEP/WPA/WPA2-Verschlüsselung, 2,4 GHz/5G
Lokaler Speicher: microSD -Karte bis 32 GB


Technischer Support:
http://www.smanos.com/UFO
[email protected]
®

FRFR
Nous vous remercions d’avoir choisi notre caméra UFO !
Vue d’ensemble de la caméra UFO
Voyants IR de vision
nocturne
Microphone
Haut-parleur
Détecteur de
mouvement PIR

Logement de carte
microSD D
Capteur jour/nuit

Port d’alimentation
Haut-parleur
Caméra Full HD 1080p
Compartiment de la
carte microSD et du
port d’alimentation
®
®

FRFR
Indicateurs lumineux


illustré :
Description Indicateurs 
Les indicateurs s’allument
successivement dans le sens
horaire puis antihoraire, de
manière répétée pendant 25
à 40 secondes.
Démarrer de la
caméra UFO
Les indicateurs de la rangée
de droite ou de gauche
clignotent de manière
alternée.
Rechercher du
signal Wi-Fi
Tous les indicateurs clignotent
simultanément
Mode

caméra UFO
Description Indicateurs 
Les indicateurs s’allument
successivement dans le sens
horaire.
La caméra UFO a
établi avec succès

Un seul indicateur clignote en
permanence
Un smartphone
autorisé consulte
les images de la
caméra
Une rangée des indicateurs
clignote lentement
Mise à jour du
micrologiciel

FRFR
Mise en route
1. Télécharger l’application « smanos home »
Recherchez l’application « smanos home » dans les magasins en ligne App Store/Google Play,
puis téléchargez et installez-la.
2. S’inscrire/se connecter
Si vous n’avez pas encore de compte smanos, veuillez sélectionner « S’inscrire » juste en-
dessous de l’icône « Se connecter » de l’application, puis suivez les instructions pour créer
d’abord votre compte.
* 
de courrier électronique, veuillez contrôler éventuellement votre dossier de courriers

fournisseur de messagerie.
Une fois votre compte créé, veuillez sélectionner l’icône « Se connecter » et saisir votre
adresse électronique et votre mot de passe pour ouvrir une session.
3. Ajouter des appareils
Appuyez sur le bouton [+] de la page principale
de l’application..
Appuyez sur [Caméra HD Wi-Fi panoramique UFO] ou sur l’icône [ ] au bas de cette
page pour scanner le code QR au dos de votre caméra UFO, puis suivez la procédure de

Option 1 Option 2

FRFR
Étape 1. Attendre le démarrage de la caméra UFO
Branchez l’adaptateur d’alimentation à une prise murale et la caméra démarrera dans les 25 à
40 secondes.
Pendant ce temps, observez les indicateurs s’allumer successivement dans le sens horaire puis
antihoraire.
Indication de l’appareil

droite à la gauche pour indiquer la recherche d’un signal Wi-Fi disponible.

FRFR
Étape 2. Connexion de la caméra UFO à votre smartphone

Vous entendrez un signal sonore qui vous indiquera que la caméra UFO est en mode de


Remarque : patientez jusqu’à ce que tous les indicateurs se mettent à clignoter
simultanément.
Appuyez sur [WiFi] 
sélectionnez « smanos UFO » pour bous connecter à la caméra. Votre smartphone est
désormais le centre de contrôle de votre caméra UFO.
Remarque : 
téléphone avant de passer à l’étape suivante.
