smart & green Key User manual

K SPIDER
www.smartandgreen.eu
Lire avant emploi
Please read before use
kameleon TECHNOLOGY
Kameleon
KEy

2 3
Français 4
Bonjour, et merci d’avoir acheté la télécommande KEY de Smart & Green. Elle vous permettra de contrôler
avec une grande facilité vos luminaires Smart & Green équipés de la TECHNOLOGIE KAMELEON.
Hello and thank you for purchasing the Smart & Green KEY remote control. It will allow you
to easily control your Smart & Green KAMELEON TECHNOLOGY lights.
PRÉSENTATION DU PRODUIT............................................................... 4
MODES D’UTILISATION.......................................................................... 4
INFORMATIONS TECHNIQUES ............................................................ 7
PRODUCT PRESENTATION................................................................... 8
OPERATING MODES............................................................................... 8
TECHNICAL INFORMATION................................................................ 11
English 8
kameleon TECHNOLOGY
Kameleon

BulBlite
SYSTEM
Bulblite
BulB
SYSTEM
Bulb
spider
SYSTEM
TECHNOLOGY AVAILABLE
IN THE FOLLOWING SYSTEMS
TECHNOLOGIE DISPONIBLE SUR
LES SYSTÈMES SUIVANTS
Spider

4 5
Français
PRÉSENTATION DU PRODUIT
MODES D’UTILISATION
Lisez attentivement ce mode d’emploi avant d’utiliser l’appareil et conservez-le.
Utiliser la telecommande conformément aux instructions données dans cette notice,
faute de quoi aucune garantie ne pourra être appliquée.
  •Nepaslaplongerdansl’eau
  •Nepasl’exposerlonguementausoleil
  •Nepasl’exposeraufeu
  •Lagarderhorsdeportéedesjeunesenfants
  •Encasdenonutilisationprolongée,ôtezlapiledelatélécommande
  •Encasderemplacement,utiliserlaréférencedepilefournieenndenotice
  •Nepastenterdeladémonter
> Pour toutes questions relatives au bon fonctionnement de ce produit, contactez votre point de vente.
Deux modes d’utilisation d’une télécommande sont possibles suivant qu’un groupe de luminaires a été
formé (mode Groupe) ou non (mode Libre) à partir de cette dernière :
 La télécommande contrôle exclusivement
  lesluminairesdesongroupe(danslazonedecontrôleradio).
   La télécommande contrôle tous les luminaires « libres »
à sa portée radio directe (un luminaire est dit libre s’il n’a pas été appairé
(c’est-à-dire groupé) à une télécommande).
  Chaque groupe est contrôlé par une télécommande.
  Chaque luminaire répercute les ordres au luminaire suivant
  augmentantainsilepérimètredelazonedecontrôle.
 Parfaite synchronisation des luminaires notamment en mode couleur.
luminaire
appairé
=
luminaire
groupé
CONTRÔLE DE LA LUMIÈRE
DESCRIPTION DU PRODUIT
PRÉCAUTIONS D’UTILISATION
AVANTAGES DE GROUPER DES LUMINAIRES
BOUTON VEILLE
BOUTON COULEUR
BOUTON MODE
TÉMOIN LUMINEUX
allumer ou éteindre
le(s) luminaire(s)
BOUTON GROUPE
TRAPPE PILE
CHOISIR UNE COULEUR
ALLUMER ET ÉTEINDRE DE LA LUMIERE
CYCLE
DE 9
COULEURS


Un appui court sur ce bouton
change la couleur.
Un appui long (env. 3s) sur ce bouton fait
délerlatotalitédescouleursdisponibles
etunappuicourtgelacouleur.Unnouvel
appuicourtrelanceledélement,etc...
Le témoin clignote.
=
Le témoin clignote.
CHOISIR UN MODE COULEUR AMBIANCE


=
CHANGEMENT
DE LA PILE
Introduire une pièce
de monnaie dans
l’encoche et tourner
pour ouvrir ou fermer.
OUVERTURE






Un appui court sur ce bouton éteint ou allume
le luminaire (dans la même couleur ou le même
mode qu’avant extinction).
Un appui court sur l’un de ces
2 boutons allume également
la lumière (dans les mêmes
conditions que le bouton veille).
=
=
Le témoin clignote.
WARM
Un appui court sur ce bouton change
le mode couleur (ambiance).
BOUTON
COULEUR
BOUTON
COULEUR
Rotation de couleurs
froides
Rotation des couleurs
CYCLE DE
8 MODES
Mise en rythme d’un mode**
Mise en rythme d’une couleur *
Rotation de couleurs chaudes
Délementdetouteslescouleurs
Eet bougie - scintillement des LEDs
CANDLE
Rotation de couleurs
claires
STEP
COLD
RAINBOW
=
*SOUND + COLOUR
Le témoin s’allume en blanc.
Un appui court sur ce bouton dans ce
mode sélectionne une nouvelle couleur. =
** SOUND + MODE
Le témoin s’allume en bleu.
Un appui court sur ce bouton dans ce
mode sélectionne un nouveau mode.
SOUND + MODE
SOUND + COLOUR
SWEET
COULEUR TÉMOIN DU MODE SÉLECTIONNÉ
La couleur de tête clignote une fois au départ du mode.

6 7


 •Vériezqu’ils’agitbiend’unproduitK-BULB(ampouleBulbavectechnologieKameleon).
 •Commencezparrechargerl’ampoule(Bulb)sicen’estdéjàfait.
 •Lorsdelapremièreutilisation,vousdevezappuyerunepremièrefoissurunboutondel’ampoulepouractiverlatransmissionradio.
 •Pourunecommandeàdistance,placez-vousàportéeradio(parprécaution,rapprochez-vousàmoinsde50mdesluminaires).
 •SivousutilisezvosluminairesenmodeGroupe,vériezqueleluminaireenquestionappartientbienàcegroupe
  (sinonappairez-leàcettetélécommande).
 •Sileproblèmepersiste,reportez-vousàlanoticeduluminairepourl’éteindreetlerallumer,voirepourrestaurersaconguration
d’origine (attention, dans ce dernier cas, son appartenance à un groupe sera annulée et devra être reconstituée au besoin).
 •Endernierrecours,annulezlegroupeentierdepuislatélécommandepourlereformer.

 •Vériezqueleluminaireenquestionestbienlibre(danslecascontraire,reportez-vousàsanotice
pour annuler son appartenance à un autre groupe).
 •Placez-vousàproximitéimmédiateduluminaire(3mauplus)pourentrerenmodeCongurationgroupe
(car la portée radio dans ce mode est réduite) et l’appairer avec la télécommande.
 •Sileproblèmepersiste,reportez-vousàlanoticeduluminairepourl’éteindrepuislerallumer,
  voirerestaurersacongurationd’origine.PuisretournezaumodeCongurationgroupepourl’appairer.
Pile:3VLithiumCR2450
Durée de vie (pile) : 2 ans (usage standard)
Fréquenceradio:868,433,905ou315MHz
(suivant pays)
Portéeradio:100mmaximum(enportéedirecte)
Résistance aux chocs et UV
Protection : IP44 (peut être utilisée sous la pluie)
Températured’utilisationconseillée:0à40°C
Garantie du produit : 1an
INFORMATIONS TECHNIQUES
CARACTÉRISTIQUES TECHNIQUES
QUE FAIRE EN CAS DE PROBLEME ?
CONFORMITE A LA REGLEMENTATION
RÉSISTANT AUX
ÉCLABOUSSURES

Dansl’unionEuropéenne(conformémentàladirectiveDEEE2002/96/CE),voireaussid’autresrégions,vousavezl’obligation,
enndevie,deretournerceproduitàunpointdecollectepourrecyclage.Eneet,ceproduitn’estpasundéchetménager
ordinaire,gérerainsisandevienouspermetdepréservernotreenvironnementetlimiterl’utilisationdenosressources
naturelles.Pourtouteinformationcomplémentaire,contactezSmart&Green.
IPWEuropedéclareleprésentproduitconformeauxdirectiveseuropéennessuivantes:RTTE(1999/5/CE),
LVD(2006/95/CE),ROHS(2011/65/EU),EMC(2004/108/CE)andBattery(2006/66/EC).
La déclaration de conformité correspondante est disponible sur notre site internet (www.smartandgreen.eu).
=

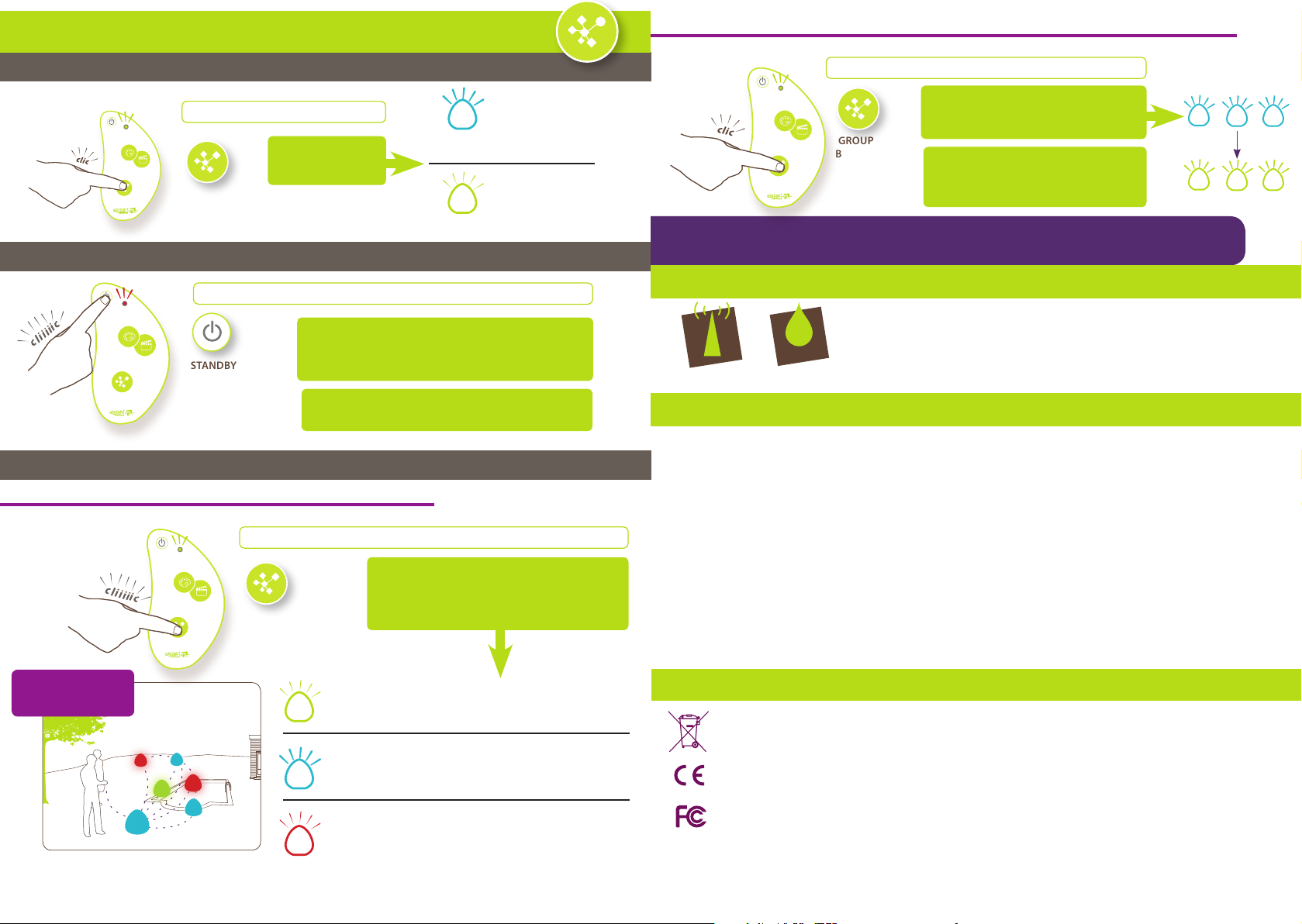

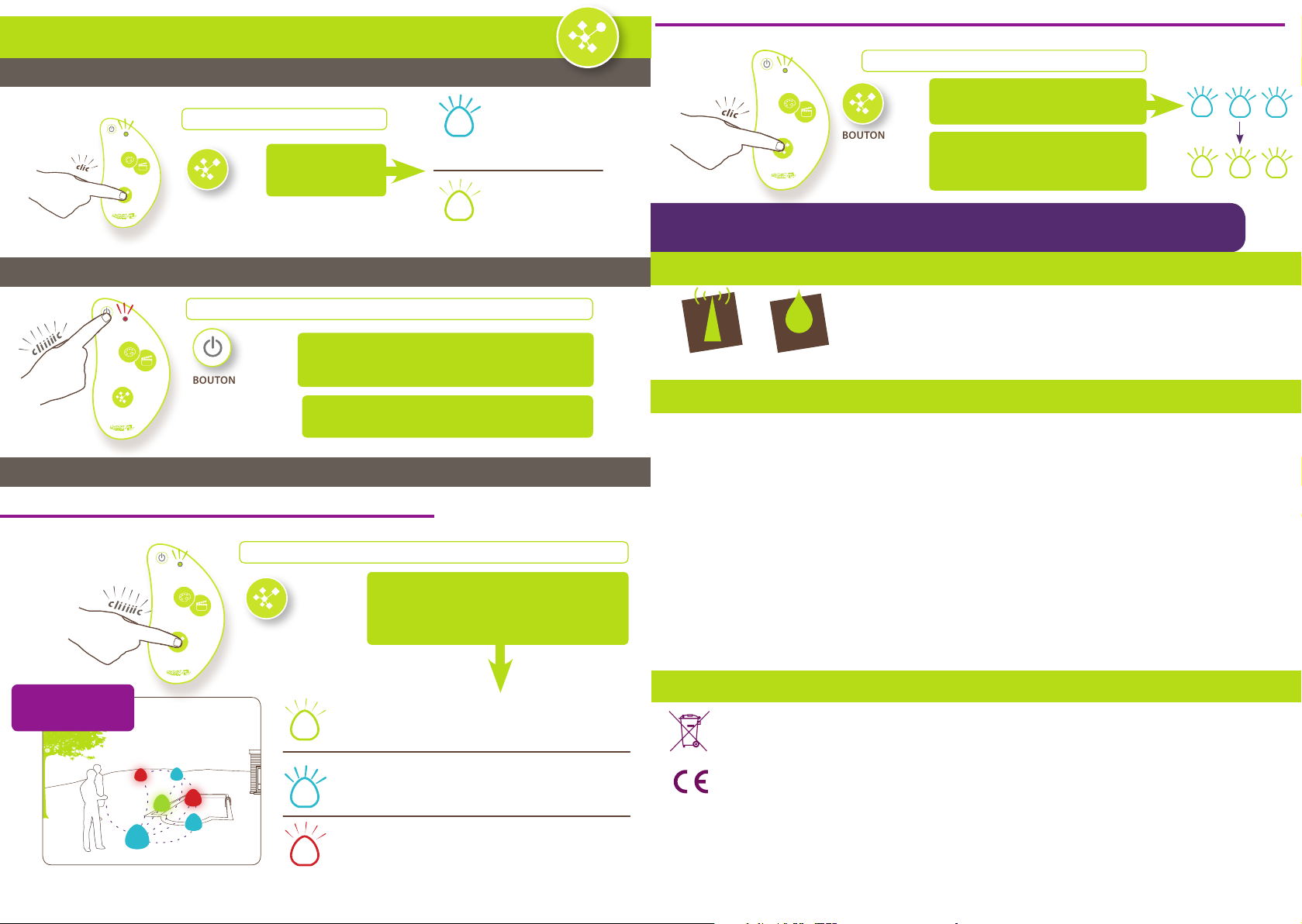

GROUPER AUTOMATIQUEMENT DES LUMINAIRES EN MODE CONFIGURATION GROUPE

Un appui court sur ce bouton groupe
les luminaires bleus parmi ceux sélectionnés
(qui s’allument donc verts au fur et à mesure).

 SortirdumodeCongurationgroupepour
accéder au contrôle de la lumière.
ReveniraumodeCongurationgroupepour
grouper éventuellement d’autres luminaires.
Le témoin clignote pendant l’opération puis s’allume en vert.
GESTION D’UN GROUPE DE LUMINAIRES

Pour annuler l’appartenance d’un luminaire seul à un
groupe,reportez-vousàlanoticeduluminaire.
Unappuiappuilong(env.10s)surceboutonannulelegroupe
deluminairesetrestaurealorsleurcongurationd’origine.
Le luminaire clignote 1 fois en bleu.


10s
Le témoin clignote en rouge.
=
Le témoin clignote.


=Un appui court sur ce
bouton ache
le statut des luminaires.
Luminaire libre
(en mode Libre).
Luminaire appairé avec
cette télécommande
(en mode Groupe).
Flash BLEU
Flash VERT
ENTRER ET SORTIR DU MODE CONFIGURATION GROUPE

=Un appui long (env. 3s) sur ce bouton amène
lemodeCongurationgroupe.
Le même appui permet de sortir du mode.
Ce mode retient environ dix luminaires parmi les plus
proches et ache leur statut (vert ou bleu).
1 télécommande
par groupe


3s
Le témoin clignote puis s’allume en vert à l’entrée (et s’éteint à la sortie).
Le luminaire s’allume en rouge : il appartient à un autre groupe
(contrôlé par une autre télécommande).
Le luminaire s’allume en vert :
il est déjà groupé avec la télécommande.
Le luminaire s’allume en bleu : il est disponible
pour être groupé avec cette télécommande.
TÉLECOMMANDE-
RADIO

8 9
English
PRODUCT PRESENTATION
OPERATING MODES
Carefully read and save these instructions before using the product.
Use the remote control in accordance with the instructions given in this user manual. Failure to do so will
invalidate your guarantee.
  •Donotimmerseinwater.
  •Donotsubjecttoprolongedexposuretothesun.
  •Donotexposetore.
  •Keepoutofreachofchildren.
  •Whennotinuseforanextendedperiodoftime,removethebatteryfromtheremotecontrol.
  •Whenreplacingthebattery,usethebatteryreferenceprovidedattheendofthisusermanual.
  •Donotattempttodismantle.
> For any questions relating to the proper functioning of this product, please contact your point of sale.
Two remote control operating modes are possible depending on whether a group of lights has been
created (Group mode), or otherwise (Free mode), using the remote control:
 The remote control only controls the lights in its group
(within its radio control area).
   The remote controls all the‘free’lights within its direct radio
range (a light is said to be‘free’if it has not been paired (grouped) using
a remote control).
  Each group is controlled by a remote control.
 Each light transmits the orders to the next light thereby
extending the remote control’s range.
 Perfect synchronisation of the lights, particularly in color mode.
CONTROLLING THE LIGHT
PRODUCT DESCRIPTION
PRECAUTIONS
BENEFITS OF GROUPING LIGHTS
STANDBY BUTTON
COLOUR BUTTON
MODE BUTTON
LIGHT INDICATOR
to switch on or o
the light(s)
GROUP BUTTON
BATTERY
DOOR
CHANGING
THE BATTERY
Insert a coin in the
notch and turn to
open and close.
OPEN
Paired
light
=
grouped
light
SELECTING A COLOUR
NINECOLOR
CYCLE


Briey press this button
change the color.
The indicator light ashes.
The indicator light ashes.
=
SELECTING A COLOUR MODE AMBIENCE


=Briey press this button to change the
color mode (ambience).
SWITCHING ON AND OFF THE LIGHT






Briey press this button to switch o or on
the light (and restore previous light mode).
You can briey press one of
these two buttons as well to switch
on the light (the same way as for
standby button).
=
=
The indicator light ashes.
Press and hold (approx. 3 seconds) this
button to pass through all available colors.
Press it briey then to set the color.
Press briey the button again to resume the
color scrolling, etc ...
COLOR
BUTTON
COLOR
BUTTON
Rotation of cold
colors
Rotation of colors
CYCLE OF
8 MODES
Sound eect on any selected mode **
Sound eect on any selected color *
Rotation of hot colors
Scrolls through all the colors
Candle eect - LEDs icker
CANDLE
Rotation of pale
colors
STEP
COLD
RAINBOW
=
*SOUND + COLOUR
The indicator lights up white.
Briefly press this button (in this mode)
to select a new color. =
**SOUND + MODE
The indicator lights up blue.
Briefly press this button (in this mode)
to select a new mode.
SOUND + MODE
SOUND + COLOR
SWEET
COLOR INDICATES MODE SELECTED
The lead colour flashes once before the mode starts.
WARM

10 11


 •CheckthatitisaK-BULBproduct(bulbwithKameleontechnology).
 •StartbychargingtheBulbifyouhavenotalreadydoneso.
 •Whenusingforthersttime,youmustrstpressoneofthebulb’sbuttonstoactivatetheradiotransmission.
 •Forremotecontrol,standwithinradiorange(asaprecaution,maximum50metersfromthelightswiththeremotecontrol).
 •IfyouareusingyourlightsinGroupmode,checkthatthelightinquestiondoesinfactbelongtothisgroup
(if not, pair it with this remote control).
 •Iftheproblempersists,refertothelightusermanualtoswitchitoandon,orrestoreitsoriginalsettings
(note: in the second case, it will no longer belong to a group and will have to be regrouped as required).
 •Asalastresort,canceltheentiregroupusingtheremotecontrolandthenrecreateit.

 •Checkthatthelightinquestionisindeedfree(ifitisnot,refertothelightusermanualforcancellingitsinclusioninanothergroup).
 •Standinimmediateproximitytothelight(3mmax)tostartGroupCongurationmode(astheradiorangeinthismodeisweaker)
and pair it with the remote control.
 •Iftheproblempersists,refertothelightusermanualtoswitchitoandon,orrestoreitsoriginalsettings,
  thenreturntoGroupCongurationmodetopairit.
Battery:3VLithiumCR2450
Life (battery): 2 years (standard use)
Radiofrequency:868,433,905or315MHz(depen-
ding on country)
Radiorange:100mmaximum(directrange)
Shock and UV resistant
Protection: IP44 (can be used in rain)
Recommendedoperatingtemperature:0to40°C
Product guarantee: 1 year
TECHNICAL INFORMATION
TECHNICAL CHARACTERISTICS
TROUBLESHOOTING GUIDE
COMPLIANCE
SPLASH
RESISTANT
IntheEuropeanUnion(inaccordancewithDirectiveDEEE2002/96/EC),andalsoinotherregions,youmustreturnthisproductto
a recycling collection point at the end of its life. As this product is not ordinary household waste, managing its end of life helps us
protect our environment and limit the use of our natural resources. For further information, please contact Smart & Green.
IPWEuropedeclaresthatthisproductcomplieswiththefollowingEuropeandirectives:R&TTE(1999/5/EC),LVD(2006/95/EC),
RoHS(2011/65/EU),EMC(2004/108/EC)andBattery(2006/66/EC).ThecorrespondingDeclarationofConformity
can be viewed on our website (www.smartandgreen.eu).
ThisdevicecomplieswithPart15oftheFCCRules.Operationissubjecttothefollowingtwoconditions:(1)thisdevicemaynotcause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired
operation.

The indicator light ashes.


=Briey press this
button to display the
status of the lights.
light free
(in Free mode).
light paired with this
remote control
(in Group mode).
BLUE ash
GREEN ash
STARTING AND EXITING GROUP CONFIGURATION MODE

=Press and hold (approx. 3 seconds) this button
tostartGroupCongurationmode.Pressthebutton
the same way to quit the mode. This mode
selects ten or so of the nearest lights and
displays their status (green or blue).
1 remote control
per group


3s
The indicator light ashes then lights up green.
The light lights up red: it belongs to another group
(controlled by another remote control).
The light lights up green: it is already grouped
with the remote control.
The light lights up blue: it is available for grouping
with this remote control.
=
GROUPING LIGHTS AUTOMATICALLY FROM GROUP CONFIGURATION MODE

Briey press this button to group
the blue lights among those selected.
(which then light up green as they are selected).

 ExitGroupCongurationmode
to access to light control.
RestartGroupCongurationmode
to group other lamps.
The indicator light ashes during the operation, then lights up green.
MANAGING A GROUP OF LIGHTS

To cancel a single light’s inclusion in a group,
please refer to the light user manual.
Pressandhold(approx.10seconds)thisbutton
to cancel the group of lights and restore
their original settings. The light ashes blue once.


10s
The indicator light ashes red then goes out.
=
RADIO REMOTE
CONTROL

11,ruedel’AbbéVincent-Z.I.LesVouillands-38600Fontaine-
Tel:+33476096996-[e-mail]
www.smartandgreen.eu
