Smart365 Sm-04-02060 User manual

PILARKA STOŁOWA

TABLE SAW

Instrukcja obsługi / Manual

NUMER MODELU / INDEX: SM-04-02060, SM-04-02061

DLA WŁASNEGO BEZPIECZEŃSTWA

PRZECZYTAJ ZE ZROZUMIENIEM CAŁĄ INSTRUKCJĘ PRZED ROZPOCZĘCIEM

UŻYTKOWANIA AGREGATU.

FOR YOUR SAFETY

Read and understand the entire manual before operating machine

ORYGINALNA INSTRUKCJA OBSŁUGI / ORIGINAL MANUAL

SPIS TREŚCI

1. Wstęp

2. Dane techniczne

3. Symbole

4. Ochrona środowiska

5. Ogólne zasady bezpieczeństwa

6. Szczegółowe zasady bezpieczeństwa

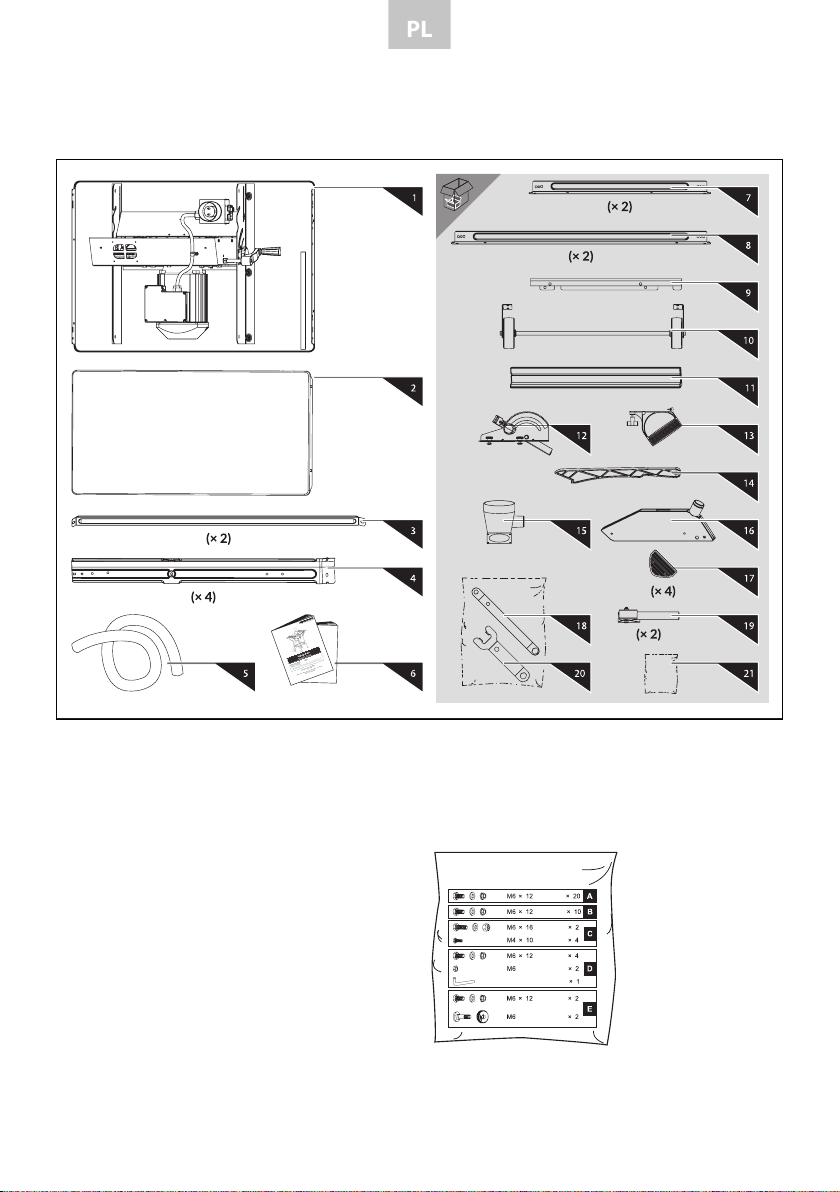

7. Zawartość zestawu

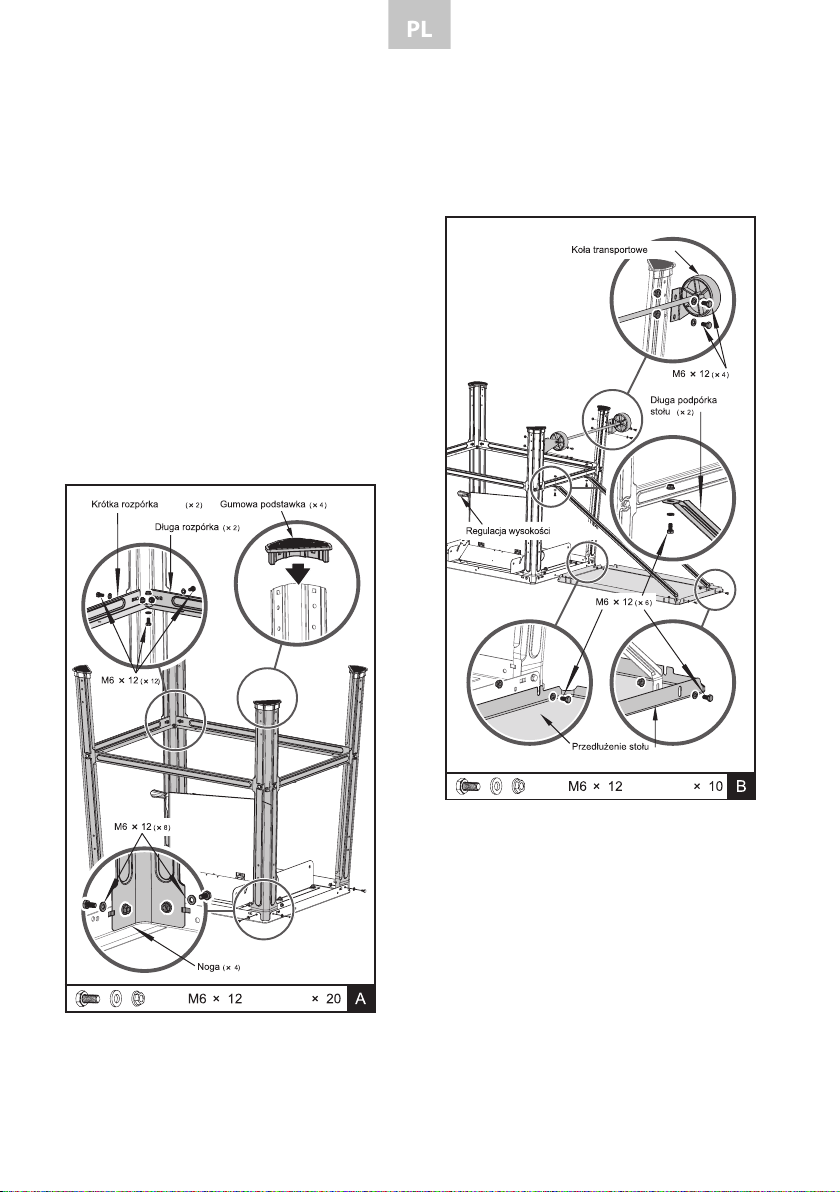

8. Montaż

9. Identyfikacja podzespołów

10. Ustawianie

11. Obsługa

12. Transport

13. Konserwacja

14. Przechowywanie

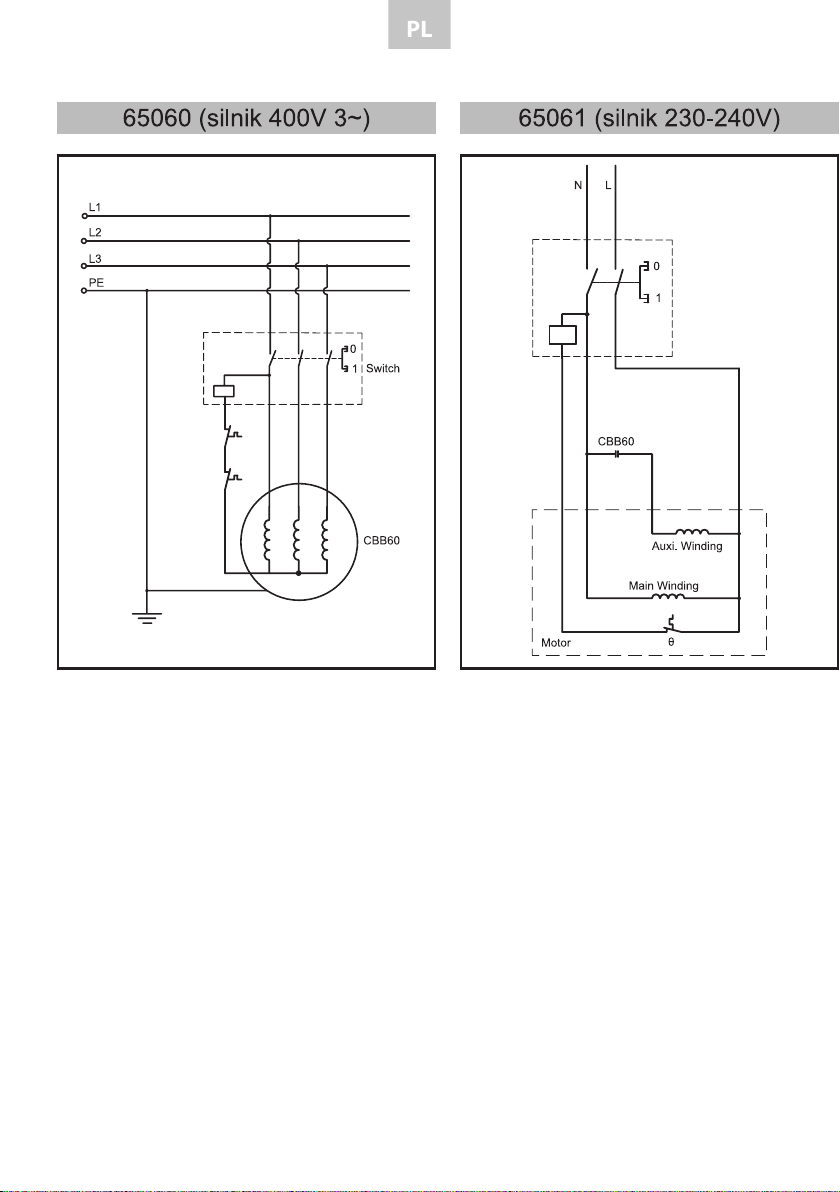

15. Schemat elektryczny

16. Rozwiązywanie problemów

1. WSTĘP

Mamy nadzieję, że nowa pilarka stołowa spełni Państwa

oczekiwania. Została ona wyprodukowana zgodnie

z rygorystycznymi normami jakości w celu spełnienia

najwyższych kryteriów w zakresie wydajności. Obsługa

urządzenia jest łatwa i bezpieczna, a zachowanie

należytej dbałości zapewni jej wieloletnią, niezawodną

eksploatację.

Przed użyciem nowej pilarki tarczowej

należy dokładnie przeczytać niniejszą

instrukcję obsługi. Należy zwrócić szcze-

gólną uwagę na uwagi i ostrzeżenia.

2. DANE TECHNICZNE

Indeks SM-04-02060 SM-04-02061

Parametry techniczne

Moc 3000 W 2200 W

Napięcie 400 V 230-240 V

Wymiary piły 315 x 30 x mm T24

Prędkość obrotowa 2800 obr./min

Głębokość cięcia

90°/ 45° 83/ 58 mm

Wymiary stołu 800x 550 mm

Wymiary stołu

(z przystawkami) 1600/ 550 mm

Wysokość stołu 859 mm

Waga 49,5 kg

Wymiary opakowania 870 x 600 x 440 mm

Poziom emisji

hałasu (LpA) 94,9 db(A) k=3 db(A)

Poziom ciśnienia

akustycznego (LpA) 89,9 db(A) k=3 db(A)

Poziom mocy

akustycznej (LwA) 103,9 db(A) k=3 db(A)

* Rodzaj pracy S6: Praca ciągła

Aby zapobiec nagrzewaniu się silnika do niedozwolonego

stopnia, stołowej piły tarczowej można używać wyłącznie w

następujący sposób:

Po 2 minutach pracy (S6 = 40% 5 min) przy normalnym

dopuszczalnym obciążeniu musi nastąpić 3-minutowa

przerwa, podczas której urządzenie pracować będzie na biegu

jałowym.

3. SYMBOLE

Tabliczka znamionowa na urządzeniu może zawierać

symbole. Przedstawiają one ważne informacje o pro-

dukcie lub instrukcje dotyczące jego użytkowania.

Należy dokładnie zapoznać

się z niniejszą instrukcją.

Uwaga! Należy nosić nausz-

niki ochronne. Hałas może

prowadzić do uszkodzenia

słuchu.

Uwaga! Należy nosić okulary

ochronne.

Wytwarzane podczas pracy

urządzenia iskry, drzazgi,

wióry i pył mogą prowadzić

do utraty wzroku.

Należy nosić rękawice

ochronne.

Uwaga! Należy nosić maskę

ochronną. Pracy z drewnem

i innymi materiałami może

towarzyszyć powstawanie

szkodliwego dla zdrowia pyłu.

Nigdy nie używać urządzenia

do pracy na materiałach

zawierających azbest!

Zabrania się demontażu

urządzeń ochronnych

i zabezpieczających oraz

manipulowania przy nich.

Uwaga! Ryzyko obrażeń!

Zbliżanie rąk do tarczy

tnącej grozi poważnymi

obrażeniami ciała.

Przed naprawą, czyszczeniem

i konserwacją urządzenia

należy wyjąć wtyczkę sie-

ciową!

Dzieci i osoby postronne nie

powinny zbliżać się do urzą-

dzenia.

4. OCHRONA ŚRODOWISKA

Zużyty urządzenia elektryczne są surowcami

wtórnymi i nie wolno ich wyrzucać do

pojemników na odpady domowe, gdyż

zawierają one substancje niebezpieczne dla

zdrowia i środowiska. Prosimy o pomoc w oszczędnym

gospodarowaniu zasobami naturalnymi i ochronie śro-

dowiska przez przekazywanie zużytych urządzeń do

punktu składowania zużytych urządzeń.

5. OGÓLNE ZASADY BEZPIECZEŃSTWA

Warunki środowiskowe

Urządzenia należy używać w temperaturze otoczenia

mieszczącej się w przedziale od +5°C do 40°C, oraz na

wysokości nieprzekraczającej 1000 m n.p.m.. Wilgot-

ność otoczenia powinna być poniżej 50% przy 40°C.

Temperatura otoczenia podczas transportu i przecho-

wywania powinna wynosić od -25°C do 55°C.

Użytkowanie maszyny

• Należy zapoznać się z niniejszą instrukcją obsługi

oraz etykietami umieszczonymi na urządzeniu, aby

zrozumieć jego ograniczenia i potencjalne zagroże-

nia.

• Należy dokładnie zapoznać się z elementami steru-

jącymi i ich prawidłowym działaniem. Operator musi

wiedzieć, jak szybko zatrzymać maszynę i operować

elementami sterującymi.

• Nie należy przystępować do obsługi maszyny przed

pełnym zrozumieniem, jak prawidłowo obsługiwać

i konserwować silnik oraz jak zapobiegać przypadko-

wym obrażeniom ciała i/lub szkodom materialnym.

• Jeśli urządzenie ma być używane przez osobę inną

niż pierwotny nabywca lub ma zostać ono wypo-

życzone, wynajęte lub sprzedane, przed rozpo-

częciem eksploatacji należy zawsze zapoznać się

z niniejszą instrukcją obsługi oraz odbyć wszelkie

niezbędne szkolenia w zakresie bezpieczeństwa.

Użytkownik może zapobiec wypadkom lub wystą-

pieniu uszczerbku na zdrowiu własnym lub innych

osób bądź szkód materialnych i ponosi za nieodpo-

wiedzialność.

• Nie należy przeciążać urządzenia. Należy używać

właściwego urządzenia do swojej pracy. Umożliwi to

lepsze i bezpieczniejsze wykonanie pracy w ramach

przewidzianych dla niego zastosowań.

Bezpieczeństwo osobiste

• Nigdy nie zezwalać dzieciom na obsługę tego urzą-

dzenia.

• Dzieci, zwierzęta domowe i inne osoby nie korzy-

stające z urządzenia powinny znajdować się z dala

od miejsca pracy. Należy zachować czujność i wyłą-

czać urządzenie, jeśli ktokolwiek pojawi się w obsza-

rze roboczym. Dzieci powinny znajdować się pod

opieką odpowiedzialnej osoby dorosłej.

• Nie należy używać urządzenia pod wpływem nar-

kotyków, alkoholu lub innych środków, które mogą

wpłynąć na zdolność do prawidłowego używania

urządzenia.

• Należy mieć na sobie odpowiednią odzież. Należy

mieć na sobie długie spodnie, buty i rękawice. Nie

należy mieć na sobie luźnej odzieży, krótkich spodni

ani wszelkiego rodzaju biżuterii. Długie włosy należy

zabezpieczyć w taki sposób, aby znajdowały się

powyżej linii ramion. Nie zbliżać włosów, ubrań

i rękawic do ruchomych części. Długie włosy, biżute-

ria lub luźna odzież mogą zostać pochwycone przez

ruchome części.

• Chronić oczy, twarz i głowę przed przedmiotami,

które mogą zostać wyrzucone z urządzenia. Podczas

pracy należy zawsze nosić gogle ochronne lub oku-

lary ochronne z osłonami bocznymi.

• Należy nosić odpowiednią ochronę słuchu. Należy

stosować środki ochrony dróg oddechowych, aby

uniknąć ryzyka wdychania szkodliwego pyłu.

• Podczas pracy należy zawsze trzymać ręce i stopy

z dala od ruchomych części. Ruchome części mogą

doprowadzić do przecięcia lub zgniecenia pewnych

części ciała.

• Podczas pracy należy zawsze trzymać ręce i stopy

z dala od wszystkich punktów ścisku.

• Nie dotykać części, które mogą nagrzewać się pod-

czas pracy. Przed przystąpieniem do konserwacji,

regulacji lub serwisowania należy odczekać, aż czę-

ści ostygną.

• Podczas obsługiwania urządzenia należy zachować

ostrożność, patrzeć na to, co się robi i używać go

w rozsądny sposób.

• Nie należy zbytnio się wychylać. Nie obsługiwać

urządzenia, będąc na boso, w sandałach lub innym

lekkim obuwiu. Nosić obuwie ochronne, które

ochroni stopy i poprawi ich stabilność na śliskich

powierzchniach. Należy zawsze dbać o prawidłowe

oparcie stóp i równowagę. Zapewni to lepszą kon-

trolę nad maszyną w nieoczekiwanych sytuacjach.

Kontrola maszyny

• Przed uruchomieniem maszyny należy ją skontrolo-

wać. Osłony należy utrzymywać na miejscu i w sta-

nie gotowości do pracy. Wszystkie nakrętki, śruby itp.

powinny być dobrze dokręcone.

• Nigdy nie należy używać maszyny, jeśli wymaga ona

naprawy lub jest w złym stanie technicznym. Przed

użyciem maszyny należy wymienić uszkodzone, bra-

kujące lub niedziałające części. Należy utrzymywać

maszynę w stanie zapewniającym jej bezpieczną

obsługę. Przed uruchomieniem maszyny należy

regularnie sprawdzać, czy z jej powierzchni zostały

usunięte klucze i narzędzia nastawcze. Pozostawiony

klucz przytwierdzony do części obrotowej maszyny

może przyczynić się do powstania obrażeń ciała.

Należy zapobiegać przypadkowemu uruchomieniu

urządzenia. Przed transportem, konserwacją lub ser-

wisowaniem urządzenia należy upewnić się, że silnik

jest wyłączony.

• Transport, konserwacja lub serwis przy włączo-

nym silniku może być przyczyną wypadków. Jeśli

maszyna zacznie drgać w nietypowy sposób, należy

zatrzymać silnik i natychmiast sprawdzić przyczynę.

Drgania są na ogół oznaką problemów.

Bezpieczeństwo elektryczne

• Należy zabezpieczyć się przed porażeniem prą-

dem elektrycznym. Nie wolno podłączać ani odłą-

czać silnika, stojąc na lub w pobliżu wilgotnego lub

mokrego podłoża. Nie należy używać urządzenia

w miejscach wilgotnych lub mokrych ani wystawiać

go na działanie deszczu. Zapobiegać kontaktowi

ciała z uziemionymi powierzchniami: rurami, grzejni-

kami i lodówkami. Należy uważać, by podczas pod-

łączania i odłączania urządzenia palce nie dotykały

metalowych styków wtyczki.

• Unikać przypadkowego uruchomienia urządzenia.

Podczas podłączania wtyczki do gniazdka należy

upewnić się, że przełącznik ustawiony jest w pozy-

cji wyłączonej.

• Do stosowania na zewnątrz należy używać wyłącz-

nie zatwierdzonych i odpowiednio oznaczonych

przedłużaczy. Bębny kablowe należy stosować

wyłącznie w stanie rozwiniętym.

• Nie należy używać kabla do celów, do których nie

jest on przeznaczony. Nie należy używać kabla do

wyciągania wtyczki z gniazdka. Chronić kabel przed

wysokimi temperaturami, olejem i ostrymi krawę-

dziami.

• Narzędzie elektryczne powinno być naprawiane

przez wykwalifikowanego elektryka. Elektronarzędzie

to jest zgodne z obowiązującymi przepisami bezpie-

czeństwa. Naprawy mogą być wykonywane wyłącz-

nie przez elektryka przy użyciu oryginalnych czę-

ści zamiennych. W przeciwnym razie może dojść do

wypadku.

Miejsce pracy i przechowywania

• Utrzymywać porządek na stanowisku pracy.

Nieporządek w miejscu pracy może prowadzić do

wypadków.

• Należy wziąć pod uwagę wpływy środowiskowe. Nie

wystawiać elektronarzędzi na działanie deszczu. Nie

używać elektronarzędzi w wilgotnym lub mokrym

otoczeniu. Zapewnić dobre oświetlenie miejsca

pracy. Nie używać elektronarzędzi tam, gdzie istnieje

ryzyko pożaru lub wybuchu.

• Nieużywane narzędzia elektryczne należy przecho-

wywać w bezpiecznym miejscu. Nieużywane narzę-

dzia elektryczne należy przechowywać w suchym,

zamkniętym lub znajdującym się wysoko, niedo-

stępnym dla dzieci miejscu

6. SZCZEGÓŁOWE ZASADY

BEZPIECZEŃSTWA

Środki ostrożności

• Nie używać zużytych, pękniętych lub zdeformowa-

nych tarcz tnących.

• W przypadku zużycia wkładki stołu należy ją

wymienić.

• Stosować wyłącznie tarcze zalecane przez produ-

centa i zgodne z normą EN 847-1.

• Należy zachować ostrożność podczas wymiany tar-

czy. Szerokość cięcia nie powinna być mniejsza,

a grubość głównej tarczy większa niż grubość klina

rozszczepiającego.

• Należy dobrać odpowiednią tarczę do ciętego

materiału.

• Podczas dotykania tarcz i szorstkich materiałów

należy mieć na rękach rękawice.

• Gdy tylko jest to możliwe, tarcze należy przenosić

w pojemniku.

• Należy nosić okulary ochronne. Powstające pod-

czas pracy iskry lub odłamki, wióry i pył wydoby-

wające się z urządzenia mogą prowadzić do utraty

wzroku.

• Przy cięciu drewna należy podłączyć elektronarzę-

dzie do urządzenia odpylającego. Na wytwarzanie

pyłu wpływ ma m.in. rodzaj obrabianego materiału,

sposób odciągu (gromadzenie lub źródło) oraz pra-

widłowe ustawienie pokrywy/płyt prowadzących/

prowadnic.

• Nie używać tarcz tnących wykonanych ze stali

szybkotnącej (stal HSS).

• Jeśli popychacz nie jest aktualnie używany, należy

zawsze trzymać go przy elektronarzędziu, w spe-

cjalnym uchwycie przeznaczonym do tego celu.

Obsługa i pielęgnacja maszyny

• Nie używać elektronarzędzi o małej mocy do pracy

przy dużych obciążeniach. Nie należy używać elek-

tronarzędzia do celów, do których nie jest ono prze-

znaczone. Do cięcia gałęzi lub kłód nie wolno na

przykład używać ręcznych pił tarczowych. Nie uży-

wać elektronarzędzia do cięcia drewna opałowego.

• Zabezpieczyć obrabiany przedmiot. Do utrzyma-

nia obrabianego przedmiotu w miejscu należy

użyć zacisków lub imadła. W ten sposób zostanie

on zamocowany mocniej niż w przypadku przy-

trzymywania ręką. W przypadku obrabiania dłu-

gich przedmiotów konieczne jest zastosowanie

dodatkowego podparcia (np. stół, kozioł itp.), aby

zapobiec wywróceniu się maszyny. Zawsze mocno

dociskać obrabiany przedmiot do płyty roboczej

i ogranicznika, aby zapobiec jego odbiciu i wykrę-

ceniu.

• Jeśli podczas cięcia tarcza zablokuje się z powodu

zastosowania nieprawidłowej siły posuwu, należy

wyłączyć maszynę i odłączyć ją od sieci zasilającej.

Wyjąć obrabiany przedmiot i upewnić się, że tarcza

pracuje bez zarzutu. Włączyć maszynę i rozpocząć

cięcie z zastosowaniem mniejszej siły posuwu.

• Aby bezpiecznie dociągnąć obrabiany przedmiot

do końca tarczy, należy użyć popychacza.

• Należy zawsze używać prawidłowo ustawionego

klina rozszczepiającego.

• Używać górnej osłony tarczy i ustawić ją we wła-

ściwej pozycji.

• Stosować wyłącznie tarcze, których maksymalna

dopuszczalna prędkość obrotowa nie jest mniej-

sza niż maksymalna prędkość obrotowa piły i które

nadają się do cięcia danego materiału.

• Nie nacinać wpustów i rowków bez zamontowa-

nia odpowiedniej osłony, np. osłony tunelowej, nad

stołem pilarki.

• Pilarki tarczowe nie mogą być używane do wyko-

nywania wpustów (wycinania rowków, które koń-

czą się w obrabianym materiale).

• Do transportu elektronarzędzi należy używać

wyłącznie urządzeń transportowych. Nigdy nie

używać urządzeń ochronnych do przenoszenia

i transportu maszyny.

• Upewnić się, że podczas transportu górna część

tarczy jest zakryta, np. przez urządzenie zabezpie-

czające.

• Należy stosować wyłącznie podkładki dystansowe

i pierścienie wrzeciona określone przez producenta

jako odpowiednie do zamierzonego zastosowania.

• Podłoże wokół maszyny musi być równe, czyste

i wolne od sypkiego materiału, takiego jak wióry

i ścinki.

• Podczas pracy z pilarką należy zawsze stać z boku

tarczy.

• Nie usuwać żadnych pozostałości po cięciu ani

innych części obrabianych przedmiotów ze strefy

cięcia, gdy maszyna pracuje, a zespół tnący nie

został zatrzymany.

• Zapewnić, by w miarę możliwości maszyna była

zawsze przymocowana do blatu warsztatowego

lub stołu.

• Obrabiane elementy o dużej długości należy pode-

przeć (np. przy pomocy stołu rolkowego), aby

zapobiec ich odchyleniu się pod koniec cięcia.

• Nigdy nie usuwać luźnych odłamków, wiórów lub

zaciętych fragmentów drewna podczas pracy tar-

czy.

• Aby rozwiązać problem lub usunąć zacięte kawałki

drewna, należy wyłączyć urządzenie.

• Prace nastawcze i pomiarowe oraz czyszczenie

urządzenia należy wykonywać tylko przy wyłączo-

nym silniku. - Wyciągnąć wtyczkę z gniazda siecio-

wego -

• Przed ponownym uruchomieniem należy upewnić

się, że z urządzenia zostały usunięte klucze i narzę-

dzia regulacyjne.

• To elektronarzędzie generuje podczas pracy pole

elektromagnetyczne. Pole to w pewnych okolicz-

nościach może wpływać na działanie aktywnych

lub pasywnych implantów medycznych. Aby zapo-

biec ryzyku poważnych lub śmiertelnych obrażeń,

przed użyciem elektronarzędzia zalecamy skon-

sultować się z lekarzem i producentem implantu

medycznego.

• Należy dbać o swoje narzędzia. Narzędzia tnące

powinny być ostre i czyste, aby zapewnić lep-

sze i bezpieczniejsze warunki pracy. Należy prze-

strzegać wskazówek dotyczących smarowania

i wymiany narzędzi. Należy regularnie sprawdzać

kabel przyłączeniowy elektronarzędzia i w razie

uszkodzenia zlecić jego wymianę autoryzowa-

nemu serwisowi specjalistycznemu. Należy regular-

nie sprawdzać przedłużacze i wymieniać je w przy-

padku uszkodzenia. Uchwyt powinien być suchy,

czysty i wolny od oleju i smaru.

Wskazówki bezpieczeństwa dotyczące obchodze-

nia się z tarczami tnącymi

• Należy używać wyłącznie narzędzi, które umie się

obsługiwać.

• Należy przestrzegać maksymalnej prędkości. Nie

należy przekraczać podanej na narzędziu maksy-

malnej prędkości. Jeżeli został podany zakres pręd-

kości, należy go przestrzegać.

• Przestrzegać kierunku obrotu silnika / tarczy tnącej.

• Nie używać pękniętych tarcz. Należy pozbywać się

pękniętych tarcz. Ich naprawy są niedozwolone.

• Oczyścić powierzchnie zaciskowe ze smaru, oleju

i wody.

• Nie używać luźnych pierścieni redukcyjnych ani

tulei do redukcji rozmiarów otworów tarcz.

• Należy upewnić się, że stałe pierścienie redukcyjne

do mocowania tarczy mają tę samą średnicę i co

najmniej 1/3 średnicy cięcia.

• Należy upewnić się, że pierścienie redukcyjne znaj-

dują się w równoległej pozycji względem siebie.

• Ostrożnie obchodzić się z narzędziem tnącym.

Najlepiej przechowywać je w oryginalnym opako-

waniu lub w specjalnych pojemnikach. Aby popra-

wić chwyt i zmniejszyć ryzyko urazów, należy nosić

rękawice ochronne.

• Przed użyciem narzędzi tnących należy upewnić

się, że wszystkie urządzenia ochronne są prawi-

dłowo zamocowane.

• Przed użyciem należy upewnić się, że narzędzie

tnące spełnia wymagania techniczne tego elektro-

narzędzia i jest prawidłowo zamocowane.

• Dołączonej tarczy tnącej należy używać wyłącznie

do cięcia drewna, materiałów drewnopodobnych,

tworzyw sztucznych i metali nieżelaznych (z wyjąt-

kiem magnezu i stopów zawierających magnez).

• W przypadku obróbki drewna, materiałów drewno-

podobnych lub tworzyw sztucznych należy podłą-

czyć urządzenie odpylające. W przypadku obecno-

ści przyłączy do urządzeń do odsysania i zbierania

pyłu należy upewnić się, że są one prawidłowo

podłączone i używane. Przy obróbce drewna,

materiałów drewnopodobnych i tworzyw sztucz-

nych eksploatacja w zamkniętych pomieszczeniach

jest dozwolona tylko przy użyciu odpowiedniego

systemu odciągowego.

Konserwacja i naprawa

• Przed przeprowadzaniem jakichkolwiek regulacji

lub prac naprawczych należy odłączyć wtyczkę od

gniazda sieciowego.

• Na poziom wytwarzanego hałasu wpływają różne

czynniki, w tym właściwości tarczy tnących,

stan tarczy i elektronarzędzia. W miarę możliwo-

ści należy stosować tarcze pilarskie, które zostały

zaprojektowane z myślą o obniżeniu poziomu

hałasu. W celu zmniejszenia hałasu należy regular-

nie i w razie potrzeby naprawiać elektronarzędzie

i jego przystawki.

• Usterki elektronarzędzia, urządzeń zabezpieczają-

cych lub przystawek należy bezzwłocznie zgłaszać

osobie odpowiedzialnej za bezpieczeństwo.

• Należy sprawdzać elektronarzędzie pod kątem

ewentualnych uszkodzeń. Przed dalszym uży-

ciem elektronarzędzia należy dokładnie spraw-

dzić urządzenia ochronne i inne części pod kątem

ich bezawaryjności i prawidłowego funkcjonowa-

nia. Sprawdzić, czy części ruchome działają bez

zarzutu i nie zakleszczają się lub czy nie są uszko-

dzone. Aby zapewnić bezawaryjną pracę elektro-

narzędzia, wszystkie części muszą być prawidłowo

zamontowane i muszą być spełnione wszystkie

warunki. Ruchoma osłona ochronna nie może być

zamontowana w pozycji otwartej. O ile w instrukcji

obsługi nie określono inaczej, uszkodzone urządze-

nia i części ochronne powinny być naprawiane lub

wymieniane w fachowym warsztacie serwisowym.

Uszkodzone wyłączniki powinny być wymieniane

w warsztacie obsługi klienta. Nie należy używać

uszkodzonych lub wadliwych przewodów przyłą-

czeniowych. Nie używać narzędzi elektrycznych,

których nie można włączyć ani wyłączyć.

Pozostałe ryzyko

Pomimo prawidłowego obsługiwania urządzenia

całkowite wykluczenie dodatkowych zagrożeń jest

niemożliwe. Ze względu na charakter stołowej pilarki

tarczowej podczas jej eksploatacji mogą nastąpić

następujące zagrożenia:

• Dotknięcie odsłoniętych miejsc tarczy pilarskiej;

• Dotknięcie obracającej się tarczy pilarskiej (rany

cięte);

• Nieprawidłowe użytkowanie prowadzi do odrzuce-

nia obrabianych przedmiotów i ich części;

• Pęknięcie tarczy pilarskiej;

• Odrzucenie wadliwych części tarczy z twardego

metalu;

• Utrata słuchu w razie niestosowania wymaganej

ochrony słuchu;

• Niestosowanie okularów ochronnych może prowa-

dzić do uszkodzenia oczu;

• Niezastosowanie wymaganej maski przeciwpyło-

wej może prowadzić do uszczerbku na zdrowiu;

• W razie używania w zamkniętych pomieszczeniach

wytwarzany pył drzewny może być szkodliwy dla

zdrowia.

7. ZAWARTOŚĆ ZESTAWU

Piła stołowa jest częściowo zmontowana i dostarczana w starannie zapakowanym kartonie. Po wyjęciu z kartonu

wszystkich części powinny znajdować się wśród nich:

1. Główna część maszyny

2. Przedłużenie stołu

3. Długa podpórka (x 2)

4. Noga (x 4)

5. Wąż

6. Instrukcja obsługi

7. Krótka rozpórka (x 2)

8. Długa rozpórka (x 2)

9. Szyna prowadząca

10. Koło transportowe

11. Prowadnica równoległa

12. Prowadnica kątowa

13. Popychacz 2

14. Popychacz 1

15. Odciąg

16. Osłona tarczy

17. Gumowa stopka (x 4)

18. Klucz oczkowy

19. Uchwyty transportowe (x 2)

20. Klucz do tarczy

21. Worek zawierający:

8. MONTAŻ

Niniejsza stołowa pilarka tarczowa została wstępnie

zmontowana w fabryce. W celu dokończenia montażu

należy postępować zgodnie z poniższymi wskazów-

kami.

Nogi oraz długie i krótkie rozpórki

1. Obrócić urządzenie do góry nogami i położyć je na

podłodze.

2. Zamocować nogę podstawy do stołu za pomocą

dwóch sześciokątnych śrub M6x12, dwóch podkła-

dek 6 oraz 2 nakrętek M6. Ręcznie dokręcić śruby

(delikatnie).

3. Dokręcić długie i krótkie rozpórki do nóg pod-

stawy za pomocą śrub M6x12, podkładek 6 i

nakrętek M6. Ręcznie dokręcić śruby (delikatnie).

Upewnić się, że naprzeciw siebie znajdują się takie

same rozpórki. Krótkie rozpórki należy zamontować

równolegle do strony operatora piły.

4. Założyć na nogi gumowe stopki.

Przedłużenia stołu

1. Ustawić przedłużenie równo ze stołem piły.

2. Przytwierdzić przedłużenie do stołu przy użyciu śrub

M6x12 i przykręcić płaskie podkładki i nakrętki M6

bez dokręcania ich.

3. Przykręcić podpórki do przedłużeń stołu i krótkiej

rozpórki przy pomocy śrub M6x12, płaskich podkła-

dek 6 i nakrętek M6.

4. Delikatnie dokręcić śruby i nakrętki.

5. Zamontować koła do tylnych nóg podstawy uży-

wając sześciokątnych śrub M6x12, podkładek 6 oraz

nakrętek M6. Delikatnie dokręcić śruby i nakrętki.

Szyna prowadząca i odciąg

1. Dokręcić szynę do urządzenia za pomocą śrub

M6x16, podkładek i nakrętek.

2. Zamocować odciąg do dolnej osłony tarczy za

pomocą czterech sześciokątnych śrub M4x10.

3. Usunąć piankową podporę silnika.

Uchwyty transportowe

1. Postawić maszynę na nogach i mocno dokrę-

cić śruby stołu, nóg i rozpórek (poza tymi, które

mocują koła).

2. Mocno dokręcić koła w pozycji, w której delikat-

nie dotykają podłoża.

3. Dwa uchwyty transportowe montowane są na

lewej i prawej nodze za pomocą czterech sześcio-

kątnych śrub M6x12, podkładek 6 oraz nakrętek M6.

4. Zamocować haczyk po prawej stronie nogi za

pomocą dwóch nakrętek M6. Haczyk służy do prze-

chowywania tarcz oraz popychacza.

M6 12 4

M6 2 D

M6 12 ( 2)

Hak

Tarcza, osłona tarczy, odciąg, wąż

1. Obrócić korbkę regulacji wysokości tak, by ustawić

tarczę na maksymalną głębokość cięcia.

2. Odległość pomiędzy tarczą a klinem rozszczepia-

jącym może wynosić maks. 3-8mm. Patrz rysu-

nek 4. Odległość jest ustawiana fabrycznie, dlatego

użytkownik powinien ją dokładnie sprawdzić; jeśli

maksymalna odległość jest przekroczona, należy

postępować zgodnie z instrukcją zawartą w dziale

KONSERWACJA.

3. Podłączyć wąż odciągowy do złącza odciągu i osłony

tarczy. Patrz rysunki 4 i 5.

4. Przymocować osłonę tarczy do klina rozszczepiają-

cego tak, aby śruba osłony wpasowała się w rowek

w klinie rozszczepiającym. Osłonę powinno się uno-

sić i opuszczać z łatwością.

Prowadnica kątowa, prowadnica równoległa,

przełącznik

1. Poluzować nakrętki na prowadnicy kątowej. Wsunąć

śruby prowadnicy w rowek prowadnicy równoległej,

następnie dokręcić nakrętki. Patrz rysunek 1.

2. Wsunąć prowadnicę kątową w szynę. Patrz rys. 2.

3. Wprowadzić dwie śruby w szynę prowadzącą i deli-

katnie dokręcić z użyciem nakrętek. Patrz rys. 3.

Dokręcić mocno nakrętki po ustawieniu odpowied-

niej szerokości cięcia.

4. Zamontować przełącznik do stołu używając dwóch

sześciokątnych śrub M6x12, podkładek 6 oraz nakrę-

tek M6. Patrz rysunek 4.

( 2)



M6 12 2

M6 2



 2

M6 12  2

1. Przedłużenie stołu

2. Osłona tarczy

3. Prowadnica równoległa

4. Pokrętło

5. Prowadnica kątowa

6. Przełącznik ON/OFF

7. Popychacz 2

8. Uchwyt transportowy

9. Korbka regulacji wysokości

10. Klucz do tarczy

11. Popychacz 1

12. Koła transportowe

13. Odciąg

14. Szyna prowadząca

15. Klin rozszczepiający

9. IDENTYFIKACJA PODZESPOŁÓW

1 2

Przełącznik ON/OFF

Piłę uruchamia się poprzez naciśnięcie zielonego przy-

cisku. W celu wyłączenia piły należy nacisnąć czerwony

przycisk.

Osłona tarczy

Podczas wykonywania cięcia wzdłużnego nad tarczą

powinna zawsze znajdować się osłona.

Przedłużenie stołu

Przedłużenia stołu zapewniają operatorowi dodatkowe

podparcie podczas cięcia szerokich elementów.

Klin rozszczepiający

Wymienny metalowy element zespołu osłony tarczy,

nieco cieńszy od tarczy, który pomaga w utrzymaniu

otwartego nacięcia i zapobiega odbiciu.

Uchwyt regulacji wysokości

Służy do opuszczania i podnoszenia tarczy w celu regu-

lacji wysokości lub wymiany ostrza.

Prowadnica kątowa

Prowadnica kątowa ustawia drewno do wykonania cię-

cia poprzecznego. Łatwy w odczycie wskaźnik wska-

zuje dokładny kąt cięcia.

Prowadnica równoległa

Wytrzymały, metalowy ogranicznik służy do prowa-

dzenia obrabianego przedmiotu i jest zabezpieczony

dźwignią blokującą.

10. USTAWIANIE

Zmiana głębokości tarczy

Obrócić korbkę regulacji wysokości tak, by ustawić tar-

czę na żądaną głębokość cięcia.

W lewo: mniejsza głębokość cięcia

W prawo: większa głębokość cięcia

Po każdej regulacji należy przeprowadzić próbne cięcie

w celu sprawdzenia ustawionych wymiarów.

Zmiana kąta pochylenia tarczy

Min: 0¡

Silnik

0¡

M: ¡

¡

Odłączyć piłę od zasilania.

Poluzować blokadę pochylenia tarczy po obu stronach

pojemnika na wióry. Patrz rysunek 1.

Ustawić żądany kąt na podziałce, wciskając i obracając

pojemnik na wióry.

Dokręcić blokadę pochylenia tarczy w żądanej pozycji.

Praca z prowadnicą równoległą

Ustawianie wysokości prowadnicy

Ogranicznik prowadnicy dysponuje dwoma płaszczy-

znami prowadzącymi o różnych wysokościach.

W przypadku grubego materiału należy użyć ogranicz-

nika w sposób pokazany na rysunkach 1 i 3 poniżej,

natomiast w przypadku cienkiego materiału według

wskazania na rysunkach 2 i 4.

Aby przełożyć ogranicznik w celu użycia niższej płasz-

czyzny prowadzącej, należy poluzować dwie śruby

radełkowane w celu odłączenia ogranicznika od pro-

wadnicy kątowej.

Wyjąć obie śruby radełkowane z jednego otworu w

prowadnicy i wprowadzić w drugi. Ponownie zamon-

tować prowadnicę kątową na prowadnicy równoległej.

Procedura zmiany na wyższą płaszczyznę prowadzącą

wygląda podobnie.

Ustawianie szerokości cięcia

Przy wykonywaniu wzdłużnego cięcia obrabianego

przedmiotu należy używać prowadnicy równoległej.

Prowadnicę należy zamontować po prawej stronie tar-

czy tnącej. Przed przeniesieniem prowadnicy należy

poluzować śruby na szynie prowadzącej.

Prowadnicę można ustawić zgodnie z żądanymi

wymiarami dzięki podziałce znajdującej się na stole.

Po odpowiednim ustawieniu prowadnicy należy zablo-

nakrętka

blokująca

kować ją na szynie prowadzącej z użyciem śrub.

Używanie prowadnicy kątowej

Prowadnica kątowa zapewnia większą dokładność przy

wykonywaniu cięć pod kątem. Dla uzyskania wysokiej

precyzji należy przeprowadzić cięcie próbne.

W przypadku wykonywania poprzecznych cięć pod

kątem prowadnicę kątową należy wprowadzić w rowek

w szynie prowadzącej znajdującej się po prawej stronie.

Prowadnicę kątową można obrócić o 60 stopni w

prawo lub w lewo.

Poluzować pokrętło.

Gdy prowadnica kątowa znajduje się w rowku, należy

ją obrócić do osiągnięcia żądanego kąta na podziałce.

Dokręcić pokrętło.

11. OBSŁUGA

Wykonywanie cięć wzdłużnych

O cięciu wzdłużnym mówimy, gdy piła przecina

drewno wzdłuż jego włókien.

Docisnąć jedną z krawędzi obrabianego przedmiotu do

prowadnicy, podczas gdy jego płaska część spoczywa

na stole piły. Osłona tarczy powinna zawsze być obni-

żona nad obrabiany przedmiot. Podczas wykonywania

cięcia wzdłużnego nigdy nie należy przyjmować pozy-

cji roboczej będącej w linii prostej z kierunkiem cięcia.

1. Ustawić prowadnicę równoległą odpowiednio do

obrabianego przedmiotu i żądanej szerokości.

2. Włączyć piłę.

3. Położyć dłonie (z zaciśniętymi palcami) płasko na

obrabianym przedmiocie i przesuwać go wzdłuż

prowadnicy w stronę tarczy.

4. Prowadzić go, trzymając z boku lewą lub prawą ręką

(zależnie od położenia prowadnicy), wyłącznie do

przedniej krawędzi osłony tarczy.

5. Zawsze należy przeprowadzać obrabiany przedmiot

aż do końca klina rozszczepiającego.

6. Odcięty fragment pozostaje na tarczy piły aż do jej

zatrzymania.

7. Należy odpowiednio zabezpieczyć długie przed-

mioty przed spadnięciem pod koniec cięcia.

Cięcie wąskich elementów

W przypadku cięcia wzdłużnego elementów o szeroko-

ści poniżej 120 mm należy używać popychacza. Popy-

chacz dołączony jest do piły. Po uszkodzeniu lub zużyciu

popychacza należy niezwłocznie wymienić go na nowy.

śruba samogwintująca

1. Ustawić prowadnicę zgodnie z żądaną szerokością

ciętego elementu.

2. Przesuwać cięty element dwoma rękoma. W pobliżu

ostrza piły należy zawsze używać popychacza.

3. Zawsze należy przeprowadzać obrabiany przedmiot

aż do końca klina rozszczepiającego.

Uwaga! W przypadku krótkich przed-

miotów należy używać popychacza od

samego początku cięcia.

Wykonywanie cięć pod kątem

Cięcia pod kątem należy zawsze wykonywać przy uży-

ciu prowadnicy równoległej.

1. Ustawić żądany kąt pochylenia tarczy.

2. Ustawić prowadnicę równoległą zgodnie z szeroko-

ścią i wysokością obrabianego przedmiotu.

3. Przeprowadzić cięcie odpowiednio do szerokości

obrabianego przedmiotu.

Wykonywanie cięć poprzecznych

1. Wprowadzić prowadnicę kątową w jeden z row-

ków w stole i ustawić na żądany kąt. W razie chęci

pochylenia tarczy należy użyć lewego rowka – zapo-

biegnie to zetknięciu się ręki i prowadnicy kątowej

z osłoną tarczy.

2. Mocno docisnąć obrabiany przedmiot do prowad-

nicy kątowej.

3. Włączyć piłę.

4. Przesuwać prowadnicę kątową wraz z obrabianym

przedmiotem w stronę tarczy w celu wykonania cięcia.

Uwaga! Należy zawsze trzymać prowadzoną część

obrabianego przedmiotu. Nigdy nie trzymać czę-

ści, która ma zostać odcięta.

5. Przesuwać prowadnicę kątową do momentu, aż

obrabiany przedmiot zostanie całkowicie przecięty.

6. Wyłączyć piłę. Nie usuwać odciętego fragmentu,

dopóki tarcza całkowicie się nie zatrzyma.

12. TRANSPORT

1. Przed transportem należy wyłączyć elektronarzędzie

i odłączyć je od sieci zasilającej.

2. Elektronarzędzie należy przenosić w co najmniej

dwie osoby, nie dotykając przedłużeń stołu.

3. Elektronarzędzie należy chronić przed uderzeniami i

silnymi drganiami, np. podczas transportu w pojeź-

dzie.

4. Zabezpieczyć elektronarzędzie przed możliwością

przewrócenia i poruszania się podczas transportu.

5. Nigdy nie używać urządzeń ochronnych do przeno-

szenia i transportu maszyny.

13. KONSERWACJA

Uwaga! Przed rozpoczęciem jakichkol-

wiek prac regulacyjnych, konserwacyj-

nych lub serwisowych należy wyjąć

wtyczkę z gniazdka

Ogólne informacje dot. konserwacji

Utrzymywać wszystkie urządzenia zabezpieczające,

wyloty powietrza oraz obudowę silnika w czystości.

Przecierać sprzęt czystą szmatką lub przy użyciu sprę-

żonego powietrza o małym ciśnieniu.

Zalecamy, by czyścić urządzenie natychmiast po każ-

dym użyciu.

Regularnie czyścić sprzęt wilgotną szmatką z dodat-

kiem łagodnego mydła. Nie używać w tym celu środ-

ków czyszczących ani rozpuszczalników. Mogą one

uszkodzić plastikowe części sprzętu. Należy zadbać

o to, aby do wnętrza sprzętu nie dostała się woda.

Dostanie się wody do wnętrza elektronarzędzia zwięk-

sza ryzyko porażenia prądem.

W celu wydłużenia żywotności narzędzia należy raz

w miesiącu smarować części obrotowe. Nie smarować

silnika.

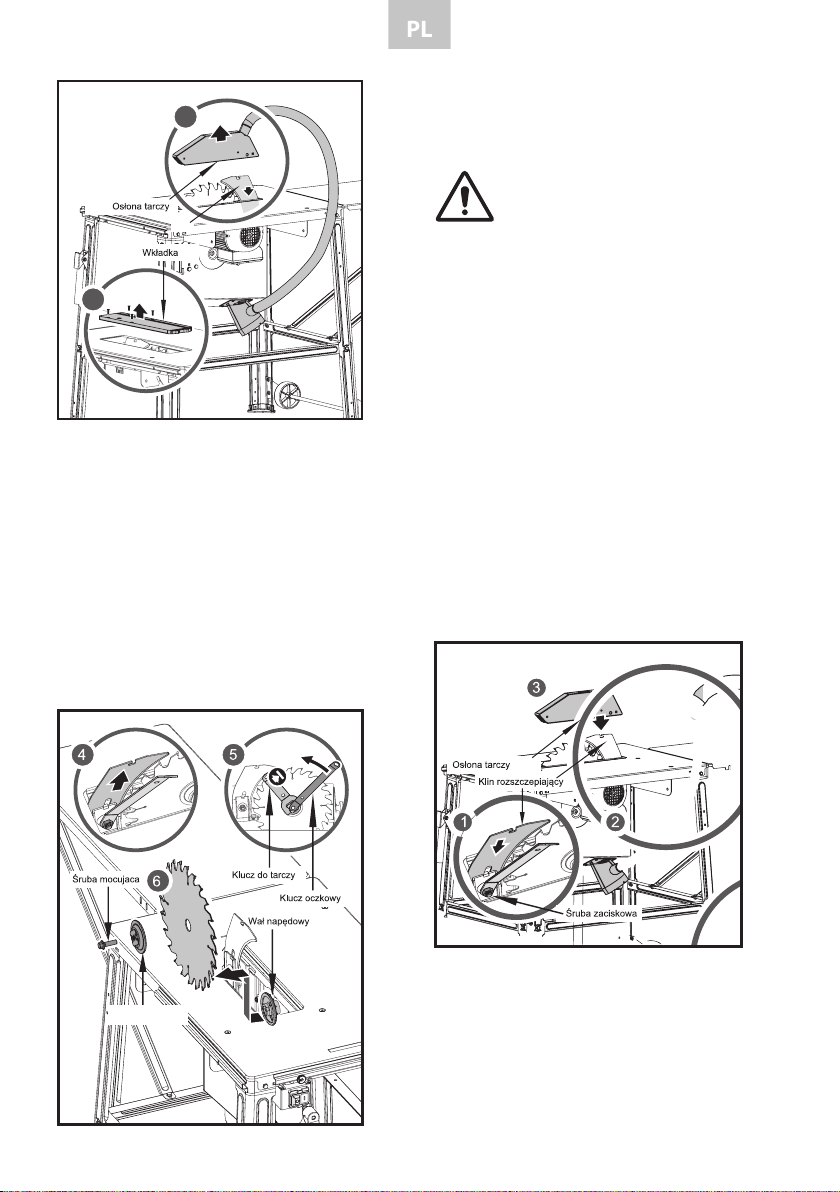

Wymiana tarczy

1. Upewnić się, że piła stołowa nie jest podłączona do

sieci zasilającej.

2. Założyć rękawice ochronne. Nie dotykać tarczy

gołymi rękami.

3. Upewnić się, że tarcza została maksymalnie opusz-

czona. W razie potrzeby opuścić tarczę, przekręcając

korbkę w lewą stronę, aż do oporu.

4. Zdjąć osłonę tarczy z klina rozszczepiającego.

Delikatnie wyjąć osłonę tarczy.

5. Poluzować cztery śruby mocujące i wyjąć wkładkę

stołu.

Uwaga! Należy zawsze kontrolować

wkładkę stołu podczas pracy: Jeśli

wkładka stołu jest uszkodzona lub nie

leży już w jednej płaszczyźnie ze sto-

łem pilarki, należy ją natychmiast wymienić.

6. Upewnić się, że ustawienie kąta pochylenia tarczy

wynosi 0°.

7. Maksymalnie wysunąć tarczę ze stołu, kręcąc korbą

w prawą stronę, aż do oporu. Patrz rysunek poniżej.

Klin

8. Aby wyjąć klin rozszczepiający, należy poluzować

śrubę zaciskową w płycie zaciskowej, wykonując nią

kilka obrotów w prawo, a następnie pociągając klin

w górę. Patrz rysunek 4 poniżej.

9. Założyć klucz oczkowy na nakrętkę mocującą. Patrz

rysunek 5 poniżej.

10. Za pomocą klucza do tarczy przytrzymać w miejscu

wał napędowy. Patrz rysunek 5 poniżej.

11. Odkręcić nakrętkę mocującą kluczem oczkowym,

kręcąc nią w lewą stronę.

12. Jedną ręką ostrożnie przytrzymać tarczę i zdjąć

z wału napędowego nakrętkę mocującą oraz

zewnętrzny kołnierz tarczy. Patrz rysunek 6.

13. Następnie zdjąć tarczę z wału napędowego i ostroż-

nie wyciągnąć ją ze stołu pilarki. Patrz rysunek 6.

14. Przed zamontowaniem nowej tarczy dokładnie

oczyścić zewnętrzny i wewnętrzny kołnierz tarczy.

15. Zamocować nową tarczę na wale napędowym.

Uwaga! Należy mieć na uwadze kieru-

nek obrotu: powierzchnia tnąca zębów

musi być zwrócona w kierunku obrotu.

Kierunek obrotu jest zazwyczaj wska-

zany na tarczy.

16. Umieścić zewnętrzny kołnierz piły tarczowej

z powrotem na wale napędowym. Jednocześnie

należy upewnić się, że zewnętrzny kołnierz tarczy

jest prawidłowo ustawiony.

17. Ręcznie dokręcić nakrętkę mocującą do wału napę-

dowego.

18. Ostrożnie obrócić tarczę zgodnie z kierunkiem

obrotu: musi być dokładnie wyśrodkowana i nie

może się „chybotać”. Sprawdzić prawidłowe usta-

wienie tarczy i zewnętrznego kołnierza tarczy

i ponownie wyregulować części, jeśli nie jest ona

dokładnie wyśrodkowana.

19. Przyłożyć klucz oczkowy do nakrętki mocującej

i przytrzymać wał napędowy przy pomocy klu-

cza do tarczy. Obrócić nakrętkę mocującą kluczem

oczkowym w kierunku zgodnym z ruchem wskazó-

wek zegara.

20. Zamontować klin rozszczepiający, wkładkę stołu

i osłonę tarczy.

14. PRZECHOWYWANIE

Przechowywać sprzęt i akcesoria w ciemnym i suchym

pomieszczeniu o temperaturze wyższej niż tempera-

tura zamarzania. Idealna temperatura przechowywania

sprzętu wynosi pomiędzy 5 i 30°C. Przechowywać elek-

tronarzędzie w oryginalnym opakowaniu. Zakryć elek-

tronarzędzie w celu zabezpieczenia go przed pyłem

i wilgocią.

kołnierz tarczy

15. SCHEMAT ELEKTRYCZNY

Problem Przyczyna Rozwiązanie

Silnik nie uruchamia się 1. Nakrętka mocująca nie jest

wystarczająco dokręcona

2. Wada przedłużacza

3. Wada połączeń silnika lub

wyłącznika

• Sprawdzić główny

bezpiecznik

• Sprawdzić przedłużacz

• Powierzyć jego kontrolę

elektrykowi

Brak mocy/

silnik wyłącza się automatycznie

1. Przeciążenie spowodowane

stępioną tarczą tnącą

2. Aktywowane zabezpieczenie

termiczne

• Założyć naostrzoną tarczę

• Silnik można uruchomić

ponownie po jego

ostygnięciu.

Nadmierne drgania 1. Niewyważona tarcza

2. Uszkodzona tarcza

3. Piła nie jest pewnie

zamocowana

4. Powierzchnia robocza jest

nierówna

5. Tarcza jest wypaczona

• Wymienić tarczę

• Dokręcić wszystkie elementy

• Ustawić na płaskiej

powierzchni

• Wymienić tarczę

Zakleszczanie się podczas cięcia

lub nadpalanie ciętej powierzchni

1. Stępiona tarcza

2. Przedmiot jest przesuwany zbyt

szybko

3. Prowadnica jest nierówno

ustawiona

4. Drewno jest wypaczone

• Wymienić lub naostrzyć

tarczę

• Zmniejszyć prędkość

przesuwu

• Wyrównać ustawienie

prowadnicy

• Wymienić drewno. Zawsze

ciąć wypukłą stroną

w kierunku powierzchni

stołu.

Drewno odchodzi od

prowadnicy podczas rozcinania

1. Prowadnica jest nierówno

ustawiona

• Sprawdzić i wyregulować

prowadnicę

Trudność w obracaniu

korbką regulacji wysokości/

pokrętłem kąta pochylenia tarczy

1. Przekładnia lub kołek

gwintowany wewnątrz

obudowy zablokowały się za

sprawą pyłu

• Oczyścić przekładnię lub

kołek gwintowany

Piła nie wykonuje dokładnych cięć

90° lub 45°

1. Prowadnica kątowa jest źle

ustawiona (cięcie pod kątem)

• Wyregulować prowadnicę

kątową

16. ROZWIĄZYWANIE PROBLEMÓW

NR OPIS ILOŚĆ

1. Gumowa stopka 4

2. Noga 4

3. Śruba 8,8 M6x12 34

4. Podkładka 6 41

5. Dźwignia uchwytu transportowego 2

6. Pokrywa dźwigni uchwytu

transportowego 2

7. Śruba 8.8 M8x45 2

8. Gniazdo uchwytu transportowego 2

9. Nakrętka kołnierzowa M6 42

10. Śruba ogranicznika nachylenia 2

11. Duża podkładka 8 7

12. Nakrętka zabezpieczająca M8 12

13. Wspornik przedniej osłony 1

14. Śruba M4x10 8

15. Podkładka zabezpieczająca 4 5

16. Tylna płyta łącząca 1

17. Śruba M6x16 8

18. Nakrętka zabezpieczająca M6 7

19. Tylna płyta zabezpieczająca 1

20. Duża podkładka 6 18

21. Przełącznik 1

22. Pokrywa mocująca przełącznika 1

23. Śruba ST4.2x13 4

24. Śruba M6x20 3

25. Płyta wsporcza 1

26. Prowadnica kątowa 1

27. Prowadnica równoległa 1

28. Śruba M6x25 2

29. Nakładka na przód prowadnicy

równoległej 1

30. Sprężyna 16 1

31. Śruba zawiasu 1

32. Uchwyt blokujący 1

33. Nakładka na tył prowadnicy równoległej 1

34. Nakrętka zabezpieczająca 4

35. Śruba M5x8 1

36. Wskaźnik 1

37. Szyna prowadząca 1

38. Wkładka stołu 1

39. Śruba ST2.9x25 3

40. Osłona tarczy - lewa 1

41. Nakrętka motylkowa M6 1

42. Osłona tarczy - prawa 1

43. Śruba M6x40 1

44. Śruba M4x16 4

45.

Śruba M6x16

46. Wąż odciągowy 1

47. Przedłużenie stołu 1

48. Długa podpórka 2

49. Stół 1

50. Wspornik tylnej osłony 1

NR OPIS ILOŚĆ

51. Gniazdo klina rozszczepiającego 1

52. Klin rozszczepiający 1

53. Płytka dociskowa 1

54. Nakrętka mocująca 1

55. Tarcza 1

56. Zewnętrzny kołnierz tarczy 1

57. Śruba mocująca 1

58. Wewnętrzny kołnierz tarczy 1

59. Śruba 4.8 M8x45 2

60. Tuleja 2

61. Śruba M6x20 4

62. Podkładka sprężynująca 6 4

63. Płyta mocująca silnik 1

64. Śruba M12x35 1

65. Płaski wpust 6x32 1

66. Płyta ochronna 1

67. Śruba M8x12 4

68. Śruba radełkowana 2

69. Pierścień sprężynujący 10 1

70. Płaska podkładka 3

71. Wskaźnik wysokości 1

72. Nakrętka M6 3

73. Nakrętka M8 2

74. Śruba 8.8 (cvc) M8x16 5

75. Płyta łącząca prowadnika 1

76. Płyta łącząca 1

77. Drążek uchwytu regulacji wysokości 1

78. Cienka nakrętka M10 2

79. Uchwyt regulacji wysokości 1

80. Śruba M6x10 1

81. Haczyk 1

82. Pojemnik na wióry 1

83. Płaska podkładka 4 2

84. Pokrętło mocowania okablowania 1

85. Odciąg 1

86. Śruba M4x10 4

87. Śruba 8.8 M8x30 1

88. Nakrętka zabezpieczająca M5 2

89. Płyta gniazda silnika 1

90. Silnik 1

91. Krótka rozpórka 2

92. Wspornik koła - lewy 1

93. Oś kół 1

94. Pierścień sprężynujący 12 4

95. Koło 2

96. Wspornik koła - prawy 1

97. Długa rozpórka 2

98. Popychacz 2 1

99. Klucz do tarczy 1

100. Klucz oczkowy 1

101. Popychacz 1 1

TABLE OF CONTENTS

1. Introduction

2. Specifications

3. Symbols

4. Environmental

5. General Safety Rules

6. Specific Safety Rules

7. Contents Supplied

8. Assembly

9. Know your Machine

10. Set Up

11. Operation

12. Transport

13. Maintenance

14. Storage

15. Wiring diagram

16. Trouble Shooting

1. INTRODUCTION

Your new Table saw will more than satisfy your expecta-

tions. It has been manufactured under stringent quality

standards to meet superior performance criteria. You

will find it easy and safe to operate, and with proper

care, it will give you many years of dependable service.

Carefully read through this entire opera-

tor’s manual before using your newTable

saw. Take special care to heed the cau-

tions and warnings.

2. SPECIFICATIONS

This table saw is designed for operating under ambient

temperatures between +5°C and 40°C and for installa-

tion at altitudes no more than 1000m above M.S.L. The

surrounding humidity should less than 50% at 40°C. It

can be storedor transported under ambient tempera-

tures between -25°C and 55°C.

Model Number 65060 65061

Specifications

AC Motor

400V 3~

50Hz

230-240V~

50Hz

Power P (S6 40 % 5 min.)* 3000W 2200W

Protection Category IP 54

Blade Size Ø 315 × Ø 30 × 3.6 mm

Number of Saw Teeth 24

Cutting Capacity 83 mm @ 0°

58 mm @ 45°

Blade Tilt Adjustment 0°- 45°

Blade Speed 2950 rpm

Standard Tabel Size 800×550 mm

Table Size with

Extensions 1600×550 mm

Table Height 851 mm 851 mm

Weight 44.1 kg

Sound emission level (LpA) 94.9 db(A) k=3 db(A)

Sound pressure level (LpA) 89.9 db(A) k=3 db(A)

Sound power level (LwA) 103.9 db(A) k=3 db(A)

* S6 operation type: Continuous operation To prevent

the motor from heating up to an impermissible extent,

the table saw may only be used as follows:

After an operating period of 2 minutes (S6 = 40 % 5

min.) at normal permissible load, a break of 3 minutes

must ensue during which the table saw is running idle.

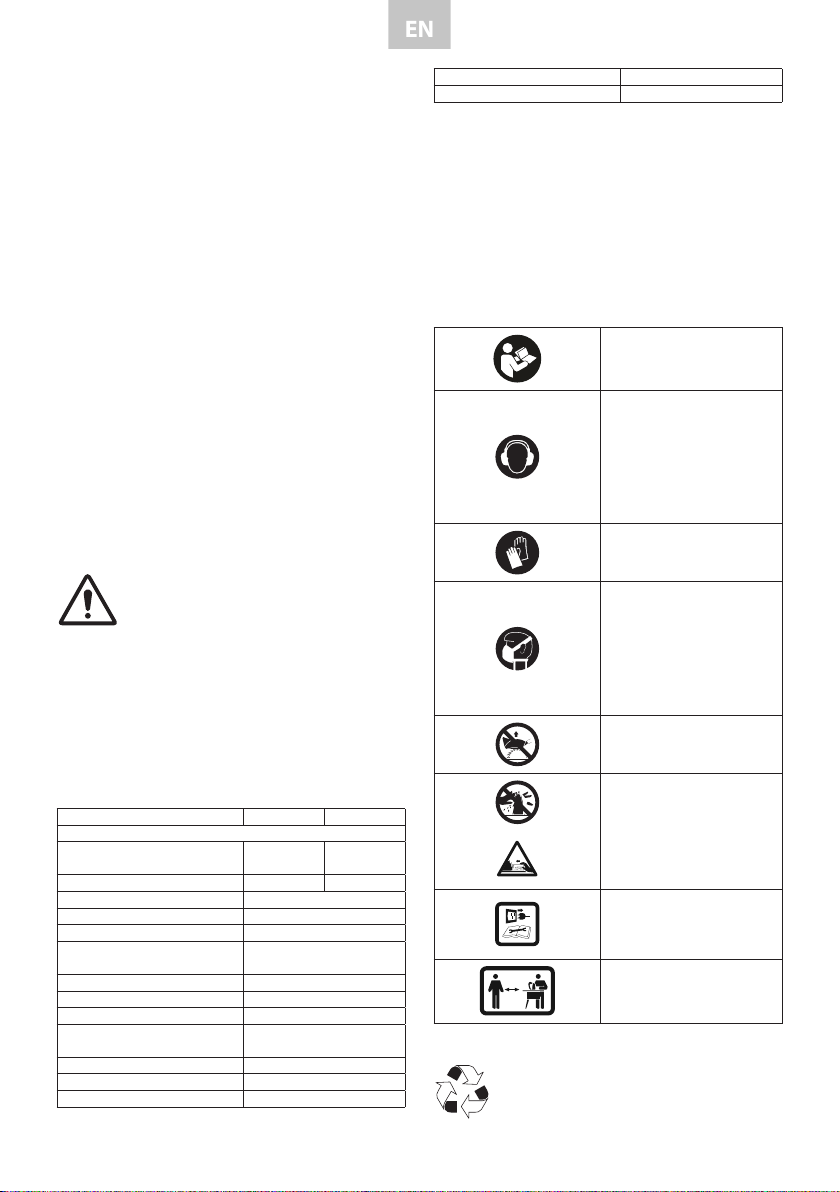

3. SYMBOLS

The rating plate on your machine may show symbols.

These represent important information about the

product or instructions on its use.

Read these instructions for

use carefully.

Caution! Wear ear-muffs. The

impact of noise can cause

damage to hearing.

Caution! Wear safety goggles.

Sparks generated during wor-

king or splinters, chips and

dust emitted by the device

can cause loss of sight.

Wear protective gloves.

Caution! Wear a breathing

mask. Dust which is injurious

to health can be generated

when working on wood

and other materials. Never

use the device to work on

any materials containing

asbestos!

It is forbidden to remove or

tamper with the protection

devices and safety devices.

Caution! Risk of injury!

Failure to keep your hands

away from the blade will

result in serious personal

injury.

Disconnect the mains plug

prior to the repair, cleaning,

and maintenance of the

splitter!

Keep children and bystanders

off and away.

4. ENVIRONMENTAL

Recycle unwanted materials instead of dis-

posing of them as waste. All tools, hoses and

packaging should be resorted, taken to the

This manual suits for next models

Table of contents

Languages:

Popular Saw manuals by other brands

woodmizer

woodmizer BX6 Safety, Operation, Maintenance & Parts Manual

Avantco

Avantco 177EMBS94SS operating instructions

Delta

Delta 36-477 instruction manual

protech

protech 7208 instruction manual

Sandrigarden

Sandrigarden SG 1225/25 CS instruction manual

Elite

Elite TS255 user manual

woodmizer

woodmizer LT40HD Safety, Operation, Maintenance & Parts Manual

Carbatec

Carbatec BAS-250C owner's manual

OEM Tools

OEM Tools 24488 Operating instructions and parts manual

ESAB

ESAB Aristo 1000 instruction manual

Emax

Emax EATBS10S1P Operator's manual

EGAmaster

EGAmaster 79616 operating instructions

Lumberjack

Lumberjack LJ305SCMS-DB Safety and operating manual

Delta

Delta 28-190 instruction manual

Powerplus

Powerplus POWE50102 manual

PROPOINT

PROPOINT 8344129 user manual

Hudson

Hudson OSCAR 121 owner's manual

NUTOOL

NUTOOL BTL212 manual

SMART365 SM-04-02060 User manual

Popular Saw manuals by other brands
