SmartPool SunHeater S411 User manual

FOR IN GROU N D POOLS
INSTALLATION AND
OPERATION MANUAL
PLEASE READ THIS MANUAL CAREFULLY. YOUR ENJOYMENT OF YOUR SOLAR HEATED POOL
AND YOUR WARRANTY ARE AFFECTED BY HOW YOUR SOLAR HEATING SYSTEM IS INSTALLED
CAUTION: a) Solar collectors are often installed on the roofs of buildings. Unless you are very familiar with working
on roofs and have the proper ladders and safety equipment for such work, you should hire someone with
the necessary experience to do the installation. Failure to observe safe practices on a roof or other elevated
structure may result in falling, leading to serious injury to you.
b) When installing collectors on the ground, do not build a rack support that could allow children access
into the pool.
How Solar PoolHeating Works Why SunHeaterTM Works Best
• Using your pool pump, water
is automatically pumped
through the solar collectors.
•The water is then heated as it
moves through the collectors.
•The heated water is returned
back to the pool, through
your return lines.
• You enjoy your own
heated pool with no
fuel costs.
• Water is heated as it moves through the many
tubes in the 4’ x 20’ solar collectors.
• Tube and web design traps heat, catches light as
the sun moves across the sky.
• Tough polypropylene material won’t rust, corrode
or scale. Plus, the collector is reversible.
Collector Cross Section - Shown Actual Size
1

HowWell Does Solar HeatingWork?
Aproperly sized and installed system will raise
pool temperatures 10-150during the season.
When it’s cloudy or rainy, solar won’t work as
well (and you probably won’t be swimming
during those times), but your water will be back
up to temperature after one or two warm days.
Do I Need A Special Pump?
If your pool pump is in good working condition,
there shouldn’t be any problem using your
existing pump. A one HP pump will handle
installations up to 30 feet away from the pool
equipment and one story up. If the collectors
are cool to the touch when the water is running
through them on a warm day, you are getting
enough flow.
Where Can I PutThe Solar Collectors?
Anywhere you get full sun for at least six hours
during the day. The longer the collectors are in
the full sun, the better they work. If you are
mounting on an angle (like a roof or rack), the
collectors should face in a southerly direction if
possible.
What Additional PartsWill I Need
To Complete My Installation?
You will need the correct amount of pipe to
connect the collectors to your pool equipment.
For inground pools, we suggest you use rigid 1.5”
schedule 40 PVC pipe. You’ll need PVC primer,
glue and fittings. Glue and fittings are available
where you buy your pipe.

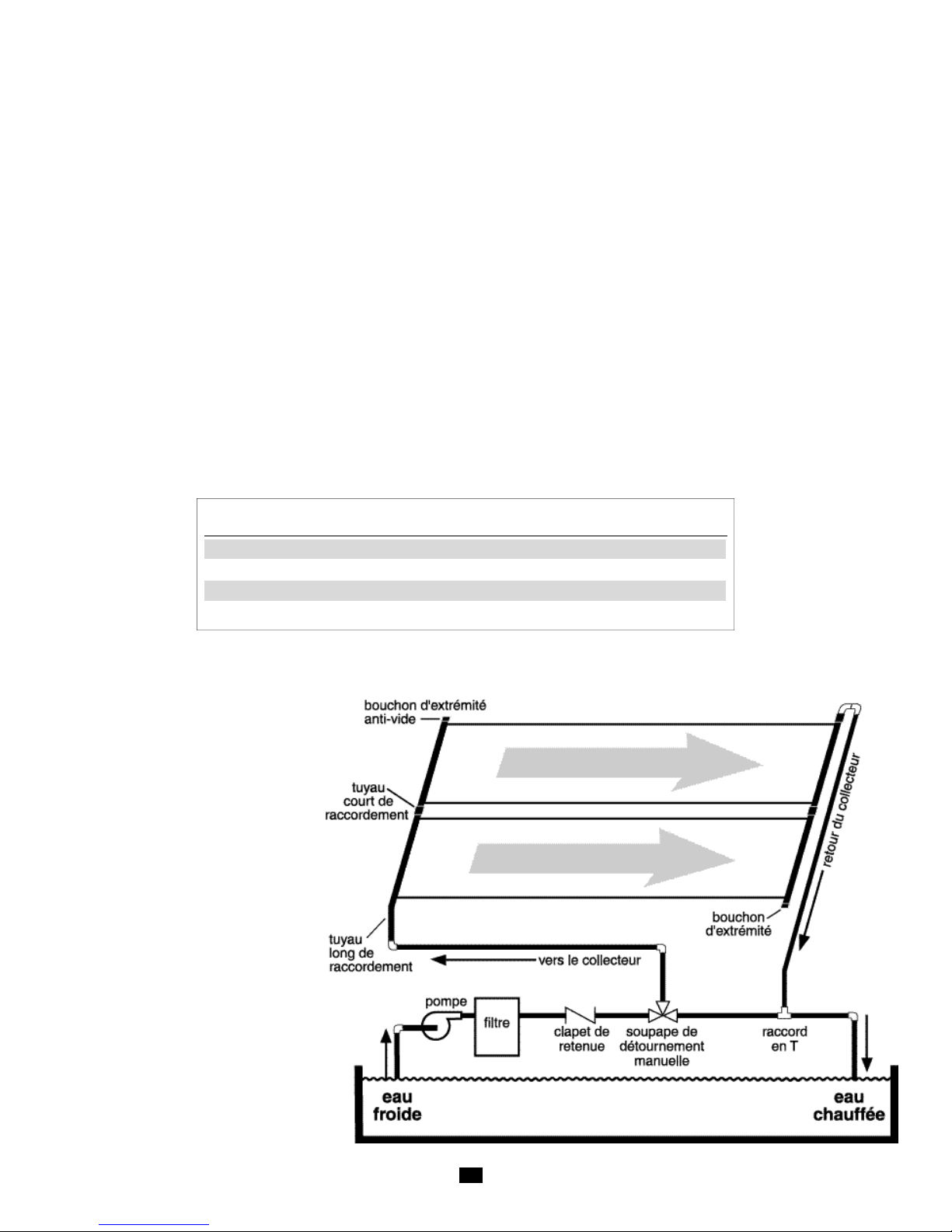

ORIENTATION
BASIC
SYSTEM
LAYOUT
• When mounting on a sloped
surface, always feed in the bottom
and return from the top.
• Feed and return on the opposite
ends of the collectors.
• Collectors should slope slightly
toward feed line (about 2”) for
draining and winterization.
• Collectors should lie in full sun and face
in a southerly direction if possible.
• Patented brackets and strap are
included with the system along
with lag screws.
SIZING GUIDE FOR INGROUND POOLS
Pool Size up to Quantity
InYear Round Swimming Areas, Add One More Collector
15x30 (15,000 Gallons) 2 SunHeaterTM Collectors & 1 System Kit
20X40 (30,000 Gallons) 4 SunHeaterTM Collectors & 1 System Kit
16X36 (22,500 Gallons) 3 SunHeaterTM Collectors & 1 System Kit
Use a solar blanket to hold in heat
2

OPTIONAL RACK MOUNTING INFORMATION
Some poolowners prefer to construct a rack for mounting their collectors on the ground.
If the collector is to be mounted on a rack, please refer to the drawing below for a suggested design
and a bill of materials. A rack should face in a southerly direction, get full sun for most of the day and be
constructed so that it does not provide access to the pool for children.
All other procedures remain the same whether you are mounting on a roof or a rack. Begin with section
1 “Mount The Collectors”
3

BASIC COLLECTOR MOUNTING LAYOUT
•Slots are provided in each solar collector
for mounting with brackets as shown.
• Mount collectors with slots along the top of each
collector so it is hanging from the bracket.
• Collector should slope slightly toward feed line (about 2”) for draining and winterization.
• Brackets and strap are included with your system.
•Do not add additional mounting hardware other than what is provided.
•Detailed mounting instructions are included under section 1 “Mount The Collectors”
and strap instructions in section 3.
4

Tools:• Silicone Sealant, (GE II or equivalent)
• Screwdriver or 5/16” nutdriver
• Ratchet or speed wrench to drive lag screws
Remove the collector from the box and allow the material to
relax in the sun (30 minutes to an hour). Do not lay the collector
on the grass - it can burn the lawn underneath. Allow at least
one foot around the solar system for brackets and piping. Roof
obstructions like vents should be taken into consideration when
laying out collectors. With a roof vent up to 3” in diameter, the
collectors can be placed on either side of the vent.

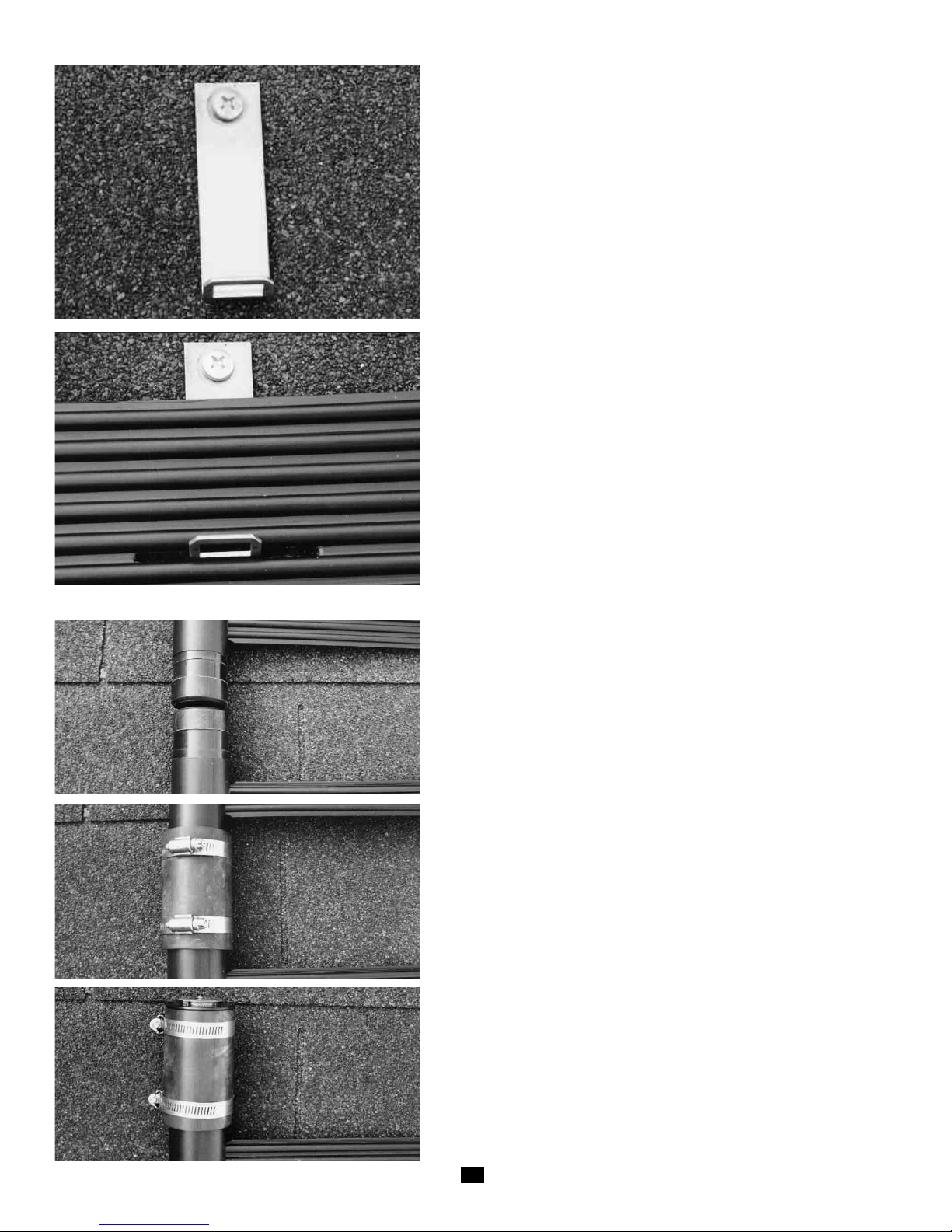

Determine the position of the top collector. The mounting
bracket will be located at each slot along the length of the
collector. The row should slope slightly toward the inlet point
(where the water enters the collectors) to allow for drainage.
Drill 1/8” holes for a 1/4” lag screw for all brackets. Lag screws
should be long enough to reach the subroof under the shingles.
Inject a generous amount of silicone sealant into the holes and
onto the surrounding roof surface. Mount the bracket to the roof
as shown with the bracket centered in the slot.
CONNECT THE
COLLECTORS
SunHeater solar collectors are modular and can be easily
connected by using the hardware provided using a screwdriver
or nutdriver. The ends of the headers on each collector are
machined to seat the collector hoses and to seal off where
the clamps are tightened.
Slip the connector hoses up to, but not over, the shoulder
groove. Locate the hose clamps 3/8” in from the end of each
hose to center them over the grooves on the header and tight-
en (Do Not Overtighten). The hose clamps must be located
over the grooves in the header.
Finish connecting collectors by inserting the endcap and vacu-
um relief end cap at diagonal ends of the collector row. The
vacuum relief end cap (shown at left), allows the system to
drain down and is inserted at the top of the system.
1
MOUNT THE
COLLECTORS
2
5

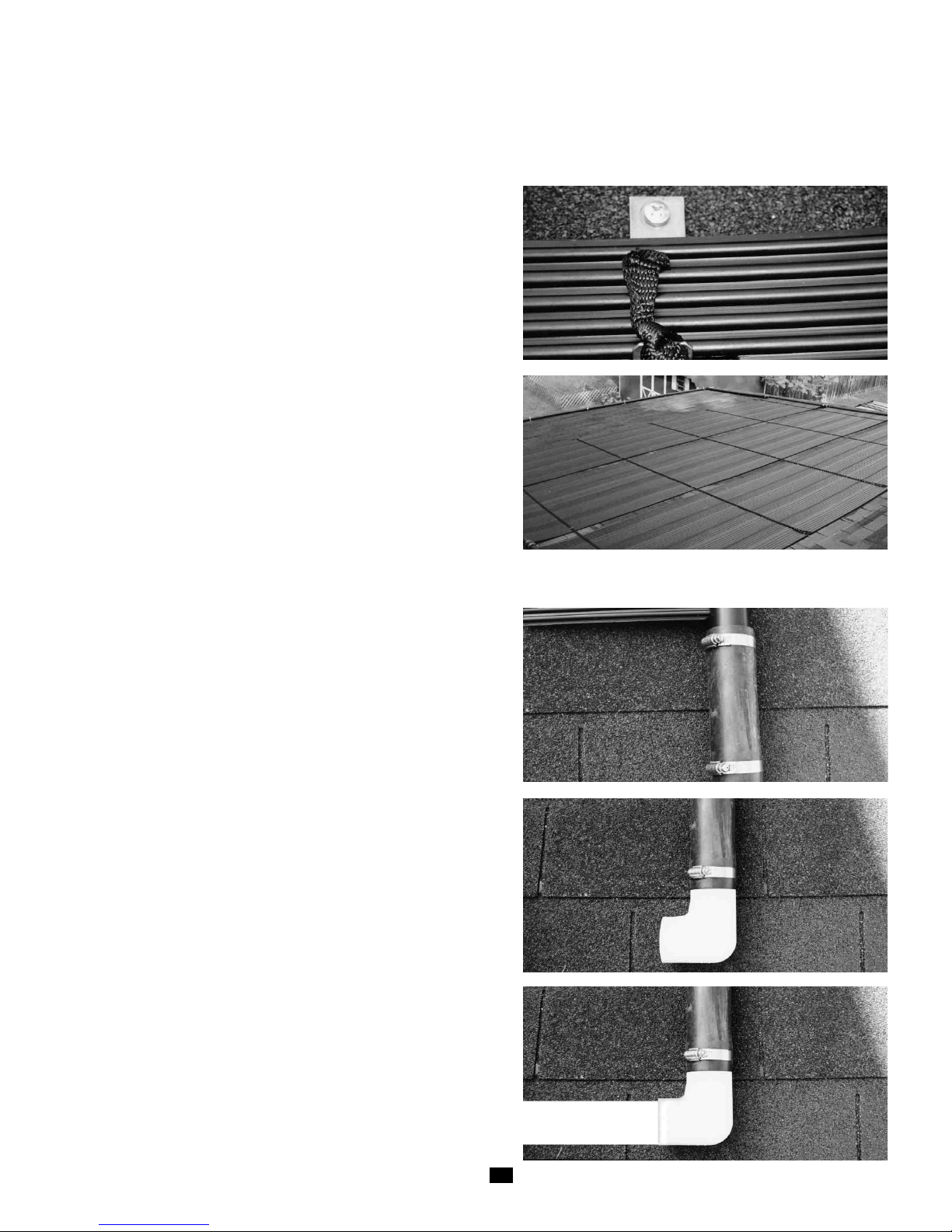

SECURE THE COLLECTORS
WITH STRAPS PROVIDED
Cut the strap provided into the proper lengths to span the
collectors vertically. It may help to touch a flame to the
ends of the strap after cutting to prevent fraying. Start by
tying the strap to the top of the bracket and run the strap
through the bracket below it and tie to the bottom bracket.
When completed, you will have five verticle straps running
across each collector. Do not add additional mounting
hardware - the collector must “float” on the brackets to
expand and contract.
CONNECT PIPE
TO COLLECTORS
Slip the connector hoses onto the shoulder groove and
insert the grey pipe adapter into the other end of the
hose as shown at the right.
Glue your fittings or PVC pipe directly onto the grey pipe
adapter and run your piping down to the filter area.
When gluing PVC pipe, always clean parts to be glued.
Apply primer to both ends and then swath the ends with
PVC glue. Insert pipe into the fittings and twist a quarter
turn to get a good melt.
3
4
6

PLUMBING
OVERVIEW
After making your connections to the collectors, run
your pipe back to the area of the pool pump and filter.
There are two ways to divert your pool water to your
solar system. Choose the one that you want and
remember that you can add automatic controls later
if you wish.
MANUAL DIVERTER SYSTEM
You can control when water is circulated through the
solar system with the manual diverter valve provided.
Turn the valve handle to divert water through the
collectors, or allow water to return straight back to
the pool, bypassing the collectors.
AUTOMATIC CONTROL SYSTEM
For your convenience, an auto control system can be
added onto the system. Sensors determine when water
should be diverted to the collectors, and the motorized
valve is used to divert the water. Water temperature
can be automatically set.
Manual Diverter System
Automatic Control System
The pipe coming from your filter should be insert-
ed into the bottom opening opposite the handle
on the diverter valve. Water returning from the
collectors reenters through a tee fitting.
The check valve provided prevents water from
draining back from the collectors through the filter
when the pump shuts off. IMPORTANT: Be sure
the arrow is pointing away from the filter when
installed.
5
7

OPERATION & MAINTENANCE
Collector Repair
IF THE COLLECTOR DEVELOPS A LEAK
Your SunHeater is guaranteed against defects in materials and workman-
ship. If a leak develops for any other reason, you may use the repair
method shown below:

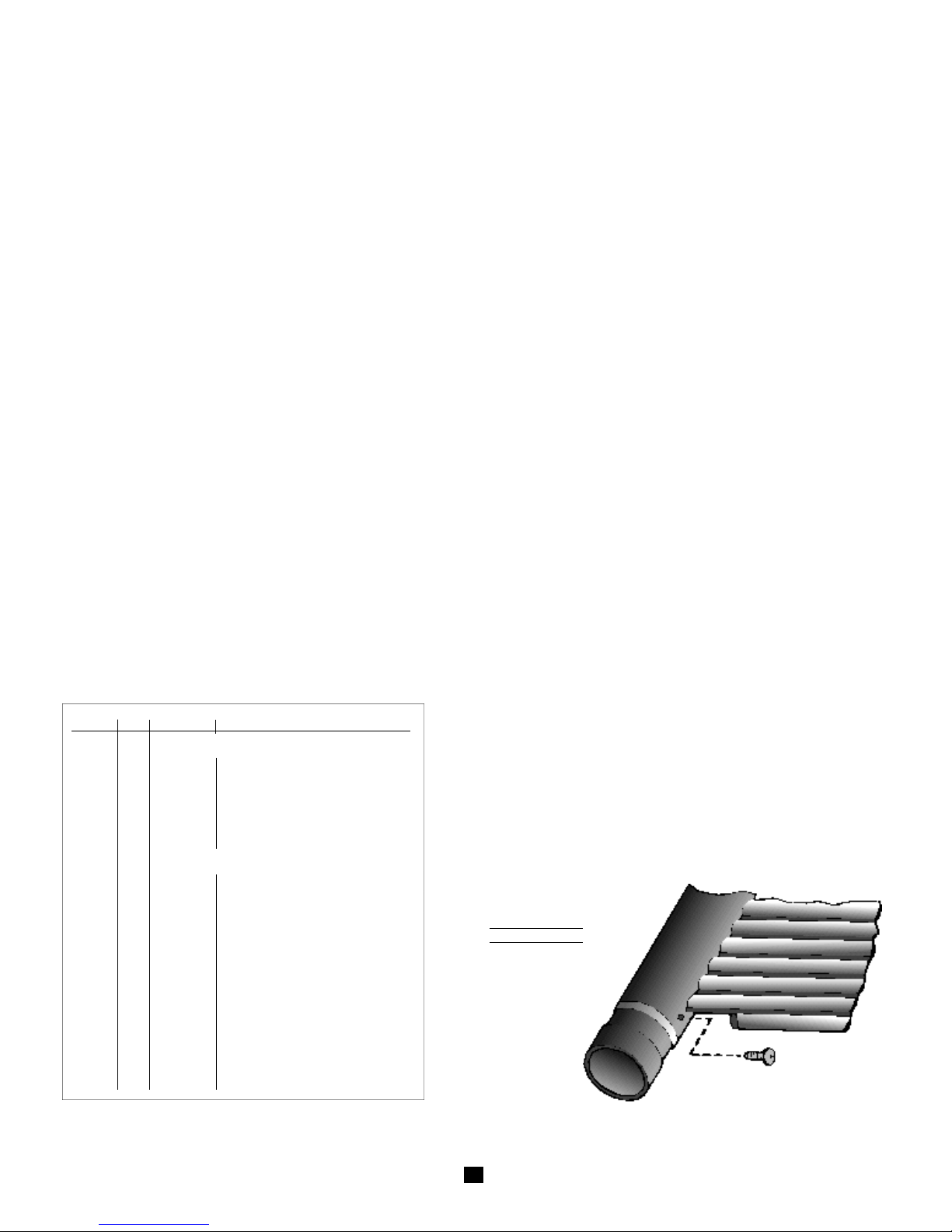

SOLAR COLLECTOR REPAIR
This method allows for an easy and permanent, on-site repair of a
collector by isolating the leading riser tube. Referring to the figure below,
locate the tube to be isolated. (End tube has been shown for clarity)
Using a sharp utility knife, very carefully cut away approximately 1” of the
tube at both headers. Drive a #10 sheet metal screw, preferably stainless,
into the hole in the header. The screw must be between 1/2” and 3/4” long.
DO NOT OVERTIGHTEN! If the
screw strips out, or if the repair
leaks, use a #12 screw. This
repair method will not void
the collector warranty.
Enjoy your solar heated pool
for many years to come. With
proper care & winterization,
SunHeater collectors
will last more than
ten years.
Kit # Qty Item # Description
17016 SunHeater Inground Collector Kit
1 16035 4’ x 20’ Polypropylene Collector
5 50077 Mounting Brackets
5 60630 2” #14 Screws
2 60001-1 4” Rubber Connector Hose
4 60003-1 1 1/2” Stainless Steel Clamps
18021 SunHeater System Plumbing Kit
1 60640 100’ Web Strap
1 60001-1 4” Rubber Connector Hose
2 30089-1 Pipe Adapter
1 30061-1 End Cap
1 10003-1 Vacuum Relief End Cap
3 60003-1 1 1/2” Stainless Steel Clamps
5 50077 Mounting Brackets
5 60630 2” #14 Screws
1 60019-2 Spring Check Valve
1 19560 Installation Manual
1 60527 3-Way Diverter Valve
Part #19560 ©2/02 SmartPool Inc. SmartPool Inc, Lakewood, NJ 732/730-9880
Startup
NOTE: If you have an automatic control, refer to the instructions packed with the control for startup.
1) Check all your connections to be sure they are tight.
2) If you are using a manual diverter system, turn the valve to send water through the solar system.
3) Turn on the pump, check for leaks and tighten any connections that need attention.
4)
You will see air bubbles being pushed into your pool as the solar system is purged of air. This should stop after a few minutes.
5) If you continue to see air bubbles into the pool, switch the positions of the end cap and vacuum relief.
Operation
1) The collector should feel cool to the touch when water is passing through. This means that the heat is being
transferred to the water.
2) The water returning to your pool will be a few degrees (3-5 degrees) warmer than the pool itself. This is the most
efficient way to heat a large body of water like a pool. Keep turning the water over and add a few degrees each pass.
3) Only circulate your water through the solar collector during the daylight hours on warm days. If you circulate your
water through it at night or on chilly days, you will cool your pool water. If you need to run your pump at night, open
the diverter valve so that water goes directly back to the pool, bypassing the solar system.
Winterization
The solar system must be drained for winterization. Freeze damage is not covered under your warranty! You must drain your
collectors just like you drain the rest of your pool equipment. Remove an end cap to be sure the water is drained out of the
system and blow out the feed and return piping with a compressor. You can leave the collectors in place (as long as they are
completely drained) and they will withstand even the harshest winters. Of course, you can store your collectors if you like.
Kit Components
8

Chauffage solaire pour piscines enterrées
Guide d’installation
et d’opération
Veuillez lire attentivement ce guide, afin de profiter pleinement de votre piscine chauffée. La
validité de la garantie dépend de la bonne installation de votre système de chauffage solaire.
Avertissement: a)Les collecteurs solaires s'installent souvent sur le toit d'un immeuble. Si vous n'avez pas l'habitude de travailler sur un toit, et que
vous n'ayez pas les échelles et l'équipement de sécurité requis, vous ferez mieux d'embaucher un professionnel experimenté dans ce
genre d'installation. Le manque d'observation mde pratiques de sécurité sur un toit ou sur une autre structure aérienne peut
provoquer une chute et le risque de blessure personnelle grave.
b) Dans le cas d'une installation par terre, ne construisez pas de support (bâti) qui puisse permettre aux enfants d'avoir accès à la piscine
Le principe du chauffage solaire L’avantage du système SunHeaterTM
•Grâce à la pompe de votre piscine,
l'eau circule automatiquement
dans les collecteurs solaires.
•L'eau est chauffée en passant
à travers les collecteurs.
•L'eau chauffée est retournée à
la piscine par le tuyau de renvoi.
• Tout le confort d'une piscine
chauffée, sans frais d'énergie.
•L'eau est chauffée en passant à travers les multiples
tubes du collecteur.
•La disposition des tubes en toile capte les rayons de
lumière pendant le passage du soleil à travers le ciel.
• Le collecteur est fabriqué de polypropylène robuste,
résistant à la rouille, à la corrosion, et au décaillage.
En plus, le collecteur est réversible.
Coupe transversale du collecteur, grandeur nature
EAU
CHAUFFÉE
EAU
FRAÎCHE
9

Orientation du collecteur
Aménagement
de base du
système
• Avec une installation sur surface inclinée,
aménagez le tuyau d'alimentation vers le
bas et le tuyau de renvoi vers le haut.
• Les tuyaux d'alimentation et de renvoi
doivent être situés aux extrémités
opposées du collecteur.
• Les collecteurs doivent être légèrement
inclinés (d'environ 5 cm) vers le tuyau
d'alimentation pour en faciliter le vidange.
• Les collecteurs doivent être orientés de
façon à recevoir le plein soleil, vers le sud
si possible.
• Les supports métalliques et la courroie
brevetés sont fournis avec le système,
ainsi que les tire-fond requis.
Guide d’aménagement pour piscines enterrées
Dimensions maximales de la piscine Nombre de systèmes SunHeater
Pour utilisation toute l'année, ajoutez un collecteur au nombre indiqué.
4,5 m x 9 m (56 780 L) 2 collecteurs SunHeater et 1 kit système
6 m x 12 m (113 560 L) 4 collecteurs SunHeater et 1 kit système
5 m x 11 m (85 170 L)3 collecteurs SunHeater et 1 kit système
Une couverture solaire sera utile pour garder la chaleur, surtout au début et en fin de saison.
Quelle est I’efficacité du chauffage solaire?
Un système de chauffage solaire, bien installé et de
bonnes dimensions, donnera une augmentation de 5 à 8
degrés C (10 à 15 degrés F) dans la température de l'eau
pendant la saison. Par temps nuageux or pluvieux, le
chauffage solaire fonctionne moins bien (de toute façon,
vous n'utiliserez probablement pas votre piscine dans ce
cas); cependant, l'eau de la piscine se rechauffera après
une ou deux journées ensoleillées.
Est-ce que j’ai besoin d’une pompe spéciale?
Si la pompe de votre piscine est en bon état de fonction-
nement, vous pourrez l'utiliser pour le chauffage solaire
sans problème. Une pompe d'une puissance d'un HP
serasuffisante pour une installation de chauffage solaire à une
distance de 9 mètres (30 pieds) de la piscine et à une
élévation d'un étage. Si les tuyaux collecteurs sont frais
au toucher quand l'eau circule, par temps chaud, le débit
d'eau est suffisant.
Où placer les collecteurs solaires?
Vous pouvez placer les collecteurs solaires dans un
endroit où il y a plein soleil pendant au moins six heures.
Une plus longue exposition au plein soleil augmente
l'efficacité du système. Les collecteurs montés en angle
(par exemple, sur un bâti ou un toit) doivent être orientés
vers le sud si possible.
Est-ce que j’aurai besoin de pièces
additionnelles pour compléter I’installation?
Vous aurez besoin de tuyaux en longueurs suffisantes
pour raccorder les collecteurs à l'équipement de la
piscine. Pour une installation enterrée, il est suggéré d'
tiliser le tuyau en PVC rigide nº 40.
Vous aurez besoin d'apprêt PVC, de l'adhésif,
et des raccords, que vous pouvez acheter chez le
vendeur des tuyaux.
10

Montage facultatif sur bâti
Plusieurs propriétaires de piscine préfèrent construire un support en forme de bâti pour monter leurs col-
lecteurs solaires.
Si le collecteur sera monté sur bâti, veuillez vous référer au schéma ci-dessous pour la conception de la
structure et les matériels requis. Le bâti doit être orienté vers le sud et doit recevoir le plein soleil la plu-
part de la journée; il doit en plus être construit de façon à prévenir l'accès à la piscine par les enfants.
Toutes les autres étapes sont les mêmes pour une installation sur un toit ou sur un bâti. Commencez
par la section 1, «Montage des collecteurs».
Node piéce Quantitié Description
1 3
Contreplaqué 0.5 po., 4 pi. x 8 pi., extérieur
2 6 Montants 2 po. x 4 po., coupés à une longueur de 55 po.
3 6 Montants 2 po. x 4 po., coupés à une longueur de 28 po.
4 6 Montants 2 po. x 4 po., coupés à une longueur de 39 po.
5 1 Montants 2 po. x 4 po., longueur 12 pi.
6 1 Montants 2 po. x 4 po., longueur 8 pi.
7 Assemblez les cadres à l'aide des vis galvanisées
#8, 2.5 po. (minimum de 6 vis par cadre)
8 Attachez le contreplaqué à l'aide des vis galvanisées
#6, 1.25 po. (4 vis par cadre)
11

Outils requis: • Scellant au silicone (GE ou équivalent)
• Tournevis ou tourne-écrous 5/16" (8 mm)
• Tournevis à cliquet ou vilebrequin pour
visser les tire-fonds
Enlevez le collecteur de son emballage et étendez-le au soleil, afin
que le matériel s'aplatisse (entre 30 minutes et une heure). N'étendez
pas le collecteur sur une pelouse, afin de ne pas brûler l'herbe.
Laissez un espace d'au moins 30 cm (1 pi.) autour du système pour
l'installation des attaches et des tuyaux. En disposant le collecteur
solaire, prévoyez les encombrements sur le toit, tels que chéminée ou
évent. Pour un évent jusqu'à 7,5 cm (3 po.) de diamètre, les col-
lecteurs peuvent être montés de côté et d'autre de l'évent.
Déterminez la position du collecteur. Les supports de montage
supérieurs seront installés à la hauteur des fentes situées sur le côté
longueur du collecteur. Le collecteur doit être incliné légèrement vers
l'entrée d'eau, pour faciliter le vidange d'hiver.
Percez des avant-trous de 3 mm (1/8 po.) de diamètre pour attacher
les supports au moyen des tire-fond de 6 mm [.25 po.]. Les tire-fond
doivent être d'une longueur suffisante pour pénétrer dans le sous-toit
en dessous des bardeaux. Injectez une quantité abondante de scellant
au silicone dans le trous et sur la surface du toit avoisinante. Attachez
le support au toit tel que montré dans l'illustration; assurez-vous que le
support soit bien aligné dans la fente.
Raccordement
des collecteurs
Les collecteurs solaires SunHeater sont modulaires, et se raccordent
facilement en série avec les pièces fournies et un tournevis ou un
tourne-écrous. Les bouts des tuyaux collecteurs sont usinés pour
recevoir les tuyaux souples et deviennent étanches quand les colliers
sont bien serrés.
Placez le tuyau de raccordement de 9,5 cm [3.75 po.] à la hauteur de
la rainure d'épaulement, sans la couvrir. Placez les colliers à une
distance de 1 cm [3/8 po.] du bout de chaque tuyau, de façon à les
centrer sur les rainures sur le tuyau rigide, et serrez-les (ne serrez pas
trop). Les colliers doivent être situés par-dessus les rainures.
Complétez le raccordement en insérant les bouchons d'extrémité et le
bouchon anti-vide aux bouts diagonalement opposés du collecteur. Le
bouchon anti-vide (illustré à gauche) est situé au sommet du système
et permet de vidanger le système vers le bas en laissant entrer l'air
quand il est ouvert.
Montage des
collecteurs
2
12

Attachement des collecteurs au
moyen des courroies fournies
Coupez les courroies aux longueurs suffisantes pour franchir les
tuyaux collecteurs en direction verticale. Il est recommandé de brûler
légèrement les bouts des courroies à flamme nue, afin d'éviter l'ef-
filochement des bouts coupés. Commencez en attachant la courroie
au côté supérieur du support; disposez la courroie sur le support
en-dessous de celui-ci, et ensuite attachez-le au support inférieur.
Vous aurez cinq courroies verticales qui traversent chaque collecteur.
N'utilisez pas de supports de montage supplémentaires : il faut que les
tuyaux collecteurs flottent librement sur les supports métalliques, pour
permettre l'expansion et la contraction du système.
Raccordement
des tuyaux
Placez les tuyaux de raccordement de 18 cm sur la rainure
d'épaulement et insérez l'adapteur gris dans l'autre bout du tuyau,
tel qu'illustré à droite.
Collez les raccords et tuyau en PVC directement à l'adapteur gris
et aménagez la tuyauterie pour arriver au filtre.
Nettoyez bien les pièces en PVC avant de les coller ensemble. Mettez
l'apprêt sur les deux bouts et puis appliquez la colle PVC. Insérez les
tuyaux rigides dans les raccords et donnez-les un quart de tour pour
bien les asseoir.
3
4
13

Aperçu de
la plomberie
Après avoir raccordé les collecteurs, aménagez un tuyau
jusqu'à l'emplacement du filtre et de la pompe de votre piscine.
Il y a deux systèmes de détournement de l'eau de la piscine
au collecteur solaire : manuelle et automatique. Choisissez le
système que vous préférez, en se rappellant que vous pou-
vez ajouter un système de commande automatique plus tard.
Système avec soupape de détournement manuelle
Avec ce système, vous faites circuler l'eau dans le collecteur
solaire au moyen de la soupape de détournement manuelle
fournie. Ouvrez la soupape pour envoyer l'eau au collecteur,
ou fermez-la pour retourner l'eau directement à la piscine
sans passer par le collecteur.
Système de commande automatique
Un système de commande automatique peut s'ajouter à la
soupape de détournement pour faciliter l'opération du
chauffage solaire. Un capteur solaire et un capteur d'eau sont
reliés à un servo-mécanisme qui commande le fonction-
nement de la soupape. Le système peut être réglé (comme
un thermostat) pour obtenir la température désirée. Pour
obtenir des renseignements complémentaires, contactez la
compagnie SmartPool.
Système avec soupape de détournement manuelle
Système de commande automatique
Le tuyau sortant du filtre doit être insérer dans la prise
INLET (Entrée) de la soupape de détournement. L'eau
de retour des collecteurs entre par le raccord en T fourni.
Le clapet de retenue (soupape unidirectionnelle)
empêche le retour d'eau des collecteurs dans le filtre
quand on arrête la pompe. NOTE IMPORTANTE :
Assurez-vous que la flêche marquée sur le clapet soit
orientée dans le sens opposé du filtre après l'installation.
5
14

Installation de base du collecteur solaire
•Les fentes sont prévues dans chaque collecteur solaire
pour montage sur supports métalliques, tel qu'illustré.
• Montez les collecteurs avec les fentes en haut, de façon à ce qu'ils sont suspendus sur les supports.
• Les supports et la courroie sont fournis avec le système.
• N'utilisez pas de supports supplémentaires autre que le matériel fourni.
• Des instructions détaillées se trouvent dans la section 1, «Montage des collecteurs».
15

Opération et entretien
Part #19560 ©2/02 SmartPool Inc. SmartPool Inc, Lakewood, NJ 732/730-9880
Démarrage
Note: Si vous avez un système de commande automatique, veuillez vous référer aux directives incluses avec la commande avant le démarrage.
1)Vérifiez tous les raccordements pour vous assurer de leur étanchéité.
2)Si vous utilisez une soupape de détournement manuelle, régler la soupape de façon à envoyer l'eau au système de chauffage solaire.
3)Mettez la pompe en marche, verifiez l'absence de fuites, et serrez les raccordements au besoin.
4) Vous verrez des bulles d'air qui entrent dans l'eau de la piscine; il s'agit d'air purgé par le système. Les bulles d'air ne paraîtront plus après quelques minutes.
5) Si les bulles d'air continuent à être purgées du système, changer les positions du bouchon d'extrémité et le bouchon anti-vide.
Opération
1)Le collecteur sera frais au toucher quand l'eau circule dans les tubes. Cela signifie que la chaleur ambiente passe dans l'eau.
2)L'eau qui débouche dans la piscine sera légèrement plus chaude (de 2 à 3 degrés C [3 à 5 degrés F]) que l'eau dans la piscine. C'est la
façon la plus efficace de rechauffer une grande quantité d'eau, comme l'eau dans une piscine. La recirculation constante de l'eau permet
d'en augmenter progressivement la température à chaque passe.
3) Faites fonctionner le chauffage solaire seulement pendant la journée et par temps chaud. La circulation d'eau dans le système pendant la
nuit ou par temps frais ne fait que refroidir l'eau. S'il s'avère nécessaire de faire fonctionner la pompe la nuit, ouvrez la soupape de
détournement pour permettre à l'eau d'entrer directement dans la piscine, sans passer par le système de chauffage solaire.
Préparations pour I’hiver
Il est nécessaire de vidanger le système de chauffage solaire, tout comme le reste de l'équipement de votre piscine,
avant l'hiver. Les dégâts dûs au gel ne sont pas couverts par la garantie. Enlevez un bouchon d'extrémité afin de vous
assurer que l'eau a été complètement purgée du système et utilisez un compresseur pour chasser l'eau des tuyaux
d'alimentation et de renvoi. Vous pouvez laisser les collecteurs en place (à condition qu'ils soient complètement
vidangés); ils sont résistants aux pires intempéries. Vous pouvez, bien sûr, les entreposer si vous préférez.
Système de chauffage
pour piscines enterrées
Node kit Quantité Node piéce Description
17016 Kit de collecteur SunHeater pour piscines enterrées
1 16035 collecteur en polypropylène 1,2 m x 6 m (4' x 20')
550077 supports de montage
5 60630 vis #14, 2 po.
2 60001-1 tuyau souple en caoutchouc, 4 po.
460003-1 colliers 1 po. (38 mm) en acier inox
18021 Kit de plomberie pour système SunHeater
160640 courroie, 100 pi.
1 60001-1 tuyau souple, 4 po.
2 30089-1 adapteur de tuyau
1 30061-1 bouchon d'extrémité
1 10003-1 bouchon d'extrémité anti-vide
3 60003-1 colliers 1 po. en acier inox
550077 supports de montage
5 60630 vis #14, 2 po.
1 60019-2 clapet de retenue à ressort
1 19560 Guide d'installation
1 60527 soupape de détournement manuelle
Réparation
du collecteur
EN CAS DE FUITE DANS LE COLLECTEUR:
Votre système SunHeater est garanti contre toute défectuosité de matériel ou de
fabrication. Dans l'éventualité d'une fuite causée par toute autre raison, suivez la
méthode de réparation illustrée ci-dessous.
RÉPARATION D'UN COLLECTEUR SOLAIRE:
La méthode suivante assure une réparation permanente, rapide et sûre, sur place,
en isolant le tube défectueux du système. En vous référant à l'illustration, trouvez le
tube défectueux (dans l'illustration, le tuyau d'extrémité est montré pour fin de clarifi-
cation). À l'aide d'un couteau tout usage, coupez soigneusement les deux bouts du
tube (environ 25 mm - 1 po.). Bouchez le trou dans chaque tuyau collecteur avec
une vis de tôle #10, de préférence en inox. Les vis doivent avoir une dimension d'au
moins 12 mm à 18 mm (.5 po. à .75 po.).NE SERREZ PASTROP! Si vous arrachez
le
filet d'une vis ou que la réparation laisse
échapper de l'eau, utilisez une vis
plus grande, soit une vis #12.
CETTE FAÇON D'EFFECTUER
UNE RÉPARATION N'ANNULE
PAS LA GARANTIE.
Vous pourrez utilisez votre
système de chauffage solaire
pendant bien des années.
Les collecteurs SunHeater
bien entretenus et bien
préparés pour l'hiver
auront une vie utile
de plus de dix ans.
16
